ГОСТ 13464-77
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
ШАЙБЫ СТОПОРНЫЕ С
ЛАПКОЙ
УМЕНЬШЕННЫЕ
Конструкция и размеры
|
|
Москва |
|
ШАЙБЫ СТОПОРНЫЕ С ЛАПКОЙ УМЕНЬШЕННЫЕ Конструкция и размеры Decreased tab lock washers. |
ГОСТ Взамен |
Издание с Изменениями № 1, 2, утвержденными в июне 1983 г., феврале 1987 г. (ИУС 9-83, 5-87).
Постановлением Государственного комитета стандартов Совета Министров СССР от 21 февраля 1977 г. № 429 дата введения установлена
01.01.78
Ограничение срока действия снято по протоколу № 3-93 Межгосударственного Совета по стандартизации, метрологии и сертификации (ИУС 5-6-93)
1. Настоящий стандарт распространяется на уменьшенные стопорные шайбы с лапкой класса точности А, предназначенные для стопорения шестигранных гаек и болтов с шестигранной головкой, с уменьшенными размерами под ключ, с диаметром резьбы от 6 до 24 мм.
(Измененная редакция, Изм. № 1).

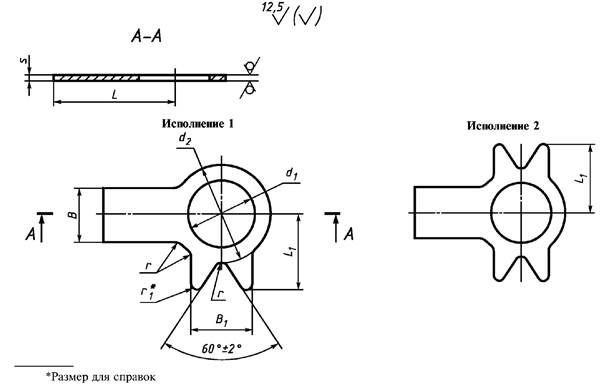

2. Конструкция и размеры шайб должны соответствовать указанным на чертеже и в таблице.
мм
|
Номинальный диаметр резьбы болта или гайки d |
d1 В12 |
d2 |
В |
B1 |
L |
L1 |
s |
r |
r1 |
Несимметричность лапок отн. осей отв. d1 |
|
h14 |
js15 |
Пред. откл. размеров от 1 мм и более по js16; размеров менее 1 мм ± 0,1 |
||||||||
|
6 |
6 |
10 |
6 |
7,5 |
12 |
9 |
0,8 |
0,5 |
0,8 |
0,20 |
|
8 |
8 |
12 |
7 |
9,0 |
14 |
11 |
1,0 |
|||
|
10 |
10 |
14 |
8 |
10,0 |
18 |
13 |
1,0 |
1,0 |
||
|
12 |
12 |
17 |
10 |
11,0 |
20 |
15 |
||||
|
(14) |
14 |
19 |
11 |
12,0 |
24 |
17 |
1,2 |
1,2 |
0,6 |
0,25 |
|
16 |
16 |
22 |
12 |
13,0 |
26 |
18 |
1,2 |
|||
|
(18) |
18 |
24 |
14 |
14,0 |
30 |
20 |
||||
|
20 |
20 |
17 |
16 |
16,0 |
32 |
22 |
1,6 |
1,6 |
||
|
(22) |
22 |
30 |
18 |
18,0 |
34 |
24 |
2,0 |
|||
|
24 |
24 |
32 |
19 |
19,0 |
38 |
25 |
||||
Примечания:
1. Размеры, заключенные в скобки, применять не рекомендуется.
2. Допускается по соглашению между изготовителем и потребителем изготовлять шайбы с другими тол шинами.
Пример условного обозначения шайбы для шестигранной гайки или болта с шестигранной головкой, номинальным диаметром резьбы 10 мм, из материала группы 03, с покрытием 01, толщиной 6 мкм:
Шайба 10.03.016 ГОСТ 13464-77
То же, исполнения 2:
Шайба 2.10.03.016 ГОСТ 13464-77
(Измененная редакция, Изм. № 1, 2).
3. Допускается изготовление шайб с предварительно отогнутыми лапками под углом ≤ 15° до диаметра d2, с радиусом гибки 1,6 мм.
(Измененная редакция, Изм. № 1).
4. Допускается изготовлять шайбы с лапками без скругления концов радиусом r1.
4а. Допускается по согласованию с потребителем изготовлять шайбы без углового выреза 60° ± 2°.
(Введен дополнительно, Изм. № 2).
5. Технические требования - по ГОСТ 18123-82.
6. Примеры установки шайб указаны в приложении 1 к ГОСТ 13463-77.
7. Теоретическая масса шайб указана в приложении.
ПРИЛОЖЕНИЕ
Справочное
|
Номинальный диаметр резьбы болта или гайки d, мм |
Теоретическая масса 1000 шт. шайб, кг |
Номинальный диаметр резьбы болта или гайки d, мм |
Теоретическая масса 1000 шт. шайб, кг |
|
6 |
0,673 |
16 |
3,809 |
|
8 |
1,109 |
18 |
4,765 |
|
10 |
1,518 |
20 |
5,862 |
|
12 |
2,077 |
22 |
7,061 |
|
14 |
3,146 |
24 |
8,056 |
Примечание. Для определения массы шайб из других материалов массы, указанные в таблице, следует умножить на коэффициенты:
1,009 - для коррозионно-стойких сталей;
1,080 - для латуни
