ГОСТ 12850.1-93
(ИСО 8739-86)
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
ШТИФТЫ ЦИЛИНДРИЧЕСКИЕ
НАСЕЧЕННЫЕ С НАСЕЧКАМИ НА
ВСЕЙ ДЛИНЕ И НАПРАВЛЯЮЩИМ
КОНЦОМ
ТЕХНИЧЕСКИЕ УСЛОВИЯ
МЕЖГОСУДАРСТВЕННЫЙ СОВЕТ
ПО СТАНДАРТИЗАЦИИ, МЕТРОЛОГИИ И СЕРТИФИКАЦИИ
Минск
Предисловие
1 РАЗРАБОТАН Госстандартом России
ВНЕСЕН Техническим секретариатом Межгосударственного Совета по стандартизации, метрологии и сертификации
2 ПРИНЯТ Межгосударственным Советом по стандартизации, метрологии и сертификации 21 октября 1993 г.
За принятие проголосовали:
|
Наименование государства |
Наименование национального органа по стандартизации |
|
Республика Беларусь |
Белстандарт |
|
Республика Кыргызстан |
Кыргызстандарт |
|
Республика Молдова |
Молдовастандарт |
|
Российская Федерация |
Госстандарт России |
|
Республика Таджикистан |
Таджикстандарт |
|
Туркменистан |
Туркменглавгосинспекция |
3 Постановлением Комитета Российской Федерации по стандартизации, метрологии и сертификации от 02.06.94 г. № 160 межгосударственный стандарт ГОСТ 12850.1-93 введен в действие непосредственно в качестве государственного стандарта Российской Федерации с 01.01.95
4 ВЗАМЕН ГОСТ 12850-80 в части исполнения II
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
|
ШТИФТЫ ЦИЛИНДРИЧЕСКИЕ НАСЕЧЕННЫЕ С НАСЕЧКАМИ НА ВСЕЙ ДЛИНЕ И НАПРАВЛЯЮЩИМ КОНЦОМ Технические условия Grooved pins-Full-length parallel grooved with pilot. Specifications |
ГОСТ (ИСО 8739-86) |
Дата введения 01.01.95
Настоящий стандарт распространяется на цилиндрические насеченные штифты с тремя цилиндрическими насечками на всей длине, расположенных на равном расстоянии друг от друга и направляющим концом, облегчающим монтаж, класса точности С с номинальным диаметром d1 от 1,5 до 25 мм.
Дополнительные требования, отражающие потребности народного хозяйства, приведены в приложении 1.
Требования настоящего стандарта являются обязательными.
1. РАЗМЕРЫ

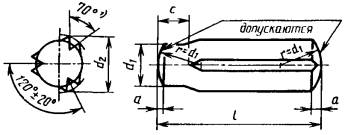

1.1. Размеры штифтов должны соответствовать указанным на чертеже и в табл. 1.
1) Угол насечки 70° применяется только на штифтах, изготовленных из стали, указанной в табл. 2. Угол насечки может изменяться в зависимости от пластичности материала.

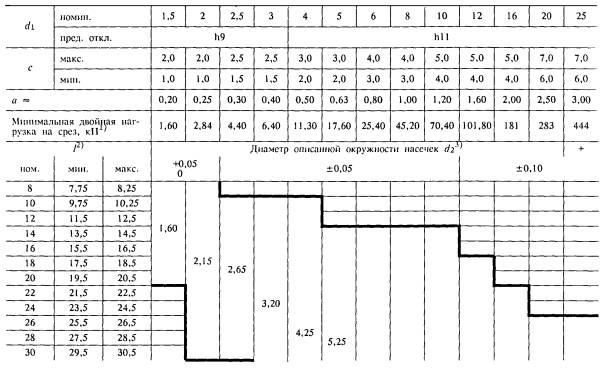

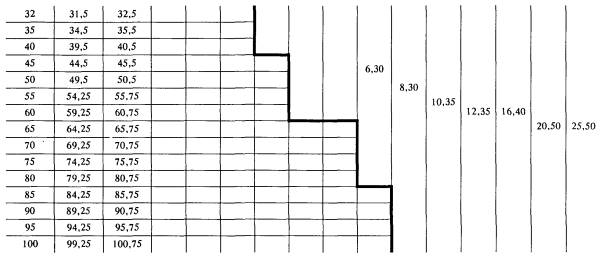

Размеры в мм
1) Относится только к насеченным штифтам, изготовленным из стали, указанной в табл. 2.
2) Стандартные длины указаны между ступенчатыми линиями.
3) Значения диаметра описанной окружности d2 относятся только к штифтам, изготовленным из стали, указанной в табл. 2. При изготовлении штифтов из других материалов, например, нержавеющая сталь, размер d2 должен быть согласован между изготовителем и потребителем.
1.2. Теоретическая масса штифтов указана в приложении 2.
2. ПРИМЕНЕНИЕ
2.1. По краям насечек диаметр штифта d2 превышает номинальный диаметр d1. Вследствие этого штифты, запрессованные в отверстие, равное номинальному диаметру d1, образуют прочное соединение.
2.2. Диаметр отверстия под насеченный штифт должен быть равен номинальному диаметру штифта d1. Поле допуска диаметра отверстия Н11.
3. ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ
Штифты должны изготавливаться в соответствии с требованиями, указанными в табл. 2.
Таблица 2
|
Автоматная сталь, твердость от 125 до 245 НV. Допускаются другие материалы по согласованию между потребителем и изготовителем |
|
|
Насечки |
Конструкция насечек выбирается изготовителем |
|
Окончательная обработка поверхности |
Штифты поставляются без покрытия, смазанные для защиты oт коррозии или с покрытием по согласованию между потребителем и изготовителем |
|
Рекомендуемые покрытия: окисное, фосфатное или цинковое с хроматированием по ГОСТ 9.301, ГОСТ 9.303. Допускаются другие покрытия по согласованию между потребителем и изготовителем Все допуски относятся к размерам до нанесения покрытий. |
|
|
Качество поверхности |
Изделия должны быть одинаковыми по качеству без отклонений формы и дефектов. |
|
Испытание на срез |
Испытание проводится по ГОСТ Р 50076. |
|
Приемка |
Правила приемки по ГОСТ 17769 |
4. ОБОЗНАЧЕНИЕ
Пример условного обозначения цилиндрического насеченного штифта с насечками на всей длине и направляющим концом с номинальным диаметром d1 = 6 мм и номинальной длиной l = 50 мм, без покрытия:
Штифт 6´50 ГОСТ 12850.1-93
То же, с химическим окисным покрытием, пропитанным маслом:
Штифт 6´50 Хим. Окс. прм ГОСТ 12850.1-93
ПРИЛОЖЕНИЕ 1
Обязательное
Дополнительные требования, отражающие потребности народного хозяйства
1. Штифты должны удовлетворять всем требованиям ГОСТ 26862 и требованиям, изложенным в настоящем стандарте.
Дополнительные размеры штифтов указаны в табл. 3.
Таблица 3
Размеры в мм
|
d1 |
номин. |
1,6 |
||
|
пред. откл. |
h9 |
|||
|
с |
макс. |
2,0 |
||
|
мин. |
1,0 |
|||
|
а ≈ |
0,20 |
|||
|
Минимальная двойная нагрузка на срез, кН |
1,86 |
|||
|
|
l |
|
Диаметр описанной окружности насечек d2 |
|
|
номин. |
мин. |
макс. |
+0,05 |
|
|
0 |
||||
|
6 |
5,75 |
6,25 |
1,70 |
|
|
8 |
7,75 |
8,25 |
||
|
10 |
9,75 |
10,25 |
||
|
12 |
11,5 |
12,5 |
||
|
14 |
13,5 |
14,5 |
||
|
16 |
15,5 |
16,5 |
||
|
18 |
17,5 |
18,5 |
||
|
20 |
19,5 |
20,5 |
||
2. Дополнительные длины штифтов должны выбираться из следующего ряда: 6, 25, 36, 110, 120 мм.
3. Дополнительные типоразмеры штифтов: 2´6; 2,5´6; 2,5´8; 3´8; 5´12; 6´12.
ПРИЛОЖЕНИЕ 2
Рекомендуемое
Масса штифтов
|
Длина l, мм |
Теоретическая масса 1000 шт. штифтов, кг, при номинальном диаметре d1, мм |
|||||||||||||
|
1,5 |
1,6 |
2 |
2,5 |
3 |
4 |
5 |
6 |
8 |
10 |
12 |
16 |
20 |
25 |
|
|
6 |
0,083 |
0,095 |
0,148 |
0,230 |
|
|
|
|
|
|
|
|
|
|
|
8 |
0,111 |
0,130 |
0,198 |
0,310 |
0,444 |
|
|
|
|
|
|
|
|
|
|
10 |
0,139 |
0,160 |
0,250 |
0,319 |
0,560 |
0,990 |
|
|
|
|
|
|
|
|
|
12 |
0,167 |
0,192 |
0,300 |
0,467 |
0,670 |
1,180 |
1,80 |
2,70 |
|
|
|
|
|
|
|
14 |
0,195 |
0,223 |
0,350 |
0,540 |
0,780 |
1,380 |
2,20 |
3,10 |
5,58 |
8,67 |
|
|
|
|
|
16 |
0,222 |
0,255 |
0,400 |
0,620 |
0,890 |
1,580 |
2,50 |
3,60 |
6,30 |
9,90 |
|
|
|
|
|
18 |
0,250 |
0,287 |
0,440 |
0,693 |
1,000 |
1,770 |
2,80 |
4,00 |
7,10 |
11,10 |
16,00 |
|
|
|
|
20 |
0,278 |
0,320 |
0,490 |
0,770 |
1,110 |
1,970 |
3,10 |
4,40 |
7,90 |
12,30 |
17,80 |
|
|
|
|
22 |
|
|
0,540 |
0,847 |
1,220 |
2,170 |
3,40 |
4,90 |
8,70 |
13,60 |
19,50 |
34,70 |
|
|
|
24 |
|
|
0,590 |
0,924 |
1,330 |
2,370 |
3,70 |
5,30 |
9,50 |
14,80 |
21,30 |
37,90 |
|
|
|
25 |
|
|
0,620 |
0,960 |
1,390 |
2,470 |
3,90 |
5,60 |
9,90 |
15,40 |
22,20 |
39,49 |
|
|
|
26 |
|
|
0,640 |
1,001 |
1,440 |
2,560 |
4,00 |
5,80 |
10,30 |
16,00 |
23,10 |
41,00 |
64,1 |
100,2 |
|
28 |
|
|
0,690 |
1,078 |
1,550 |
2,760 |
4,30 |
6,20 |
11,10 |
17,30 |
24,90 |
44,20 |
69,0 |
107,9 |
|
30 |
|
|
0,740 |
1,200 |
1,670 |
2,960 |
4,60 |
6,70 |
11,90 |
18,50 |
26,60 |
47,30 |
74,0 |
115,6 |
|
32 |
|
|
|
|
1,780 |
3,160 |
4,90 |
7,10 |
12,60 |
19,70 |
28,40 |
50,50 |
78,9 |
123,3 |
|
35 |
|
|
|
|
1,940 |
3,450 |
5,40 |
7,80 |
13,80 |
21,60 |
31,10 |
55,20 |
86,3 |
134,9 |
|
36 |
|
|
|
|
1,940 |
3,550 |
5,50 |
8,00 |
14,20 |
22,20 |
32,00 |
56,80 |
88,8 |
138,7 |
|
40 |
|
|
|
|
2,220 |
3,940 |
6,20 |
8,90 |
15,80 |
24,70 |
35,50 |
63,10 |
98,6 |
154,1 |
|
45 |
|
|
|
|
|
4,440 |
6,90 |
10,00 |
17,80 |
27,80 |
40,00 |
71,00 |
111,0 |
173,4 |
|
50 |
|
|
|
|
|
4,930 |
7,70 |
11,10 |
19,80 |
30,90 |
44,40 |
78,90 |
123,3 |
192,6 |
|
55 |
|
|
|
|
|
5,423 |
8,50 |
12,20 |
21,70 |
33,90 |
48,80 |
86,80 |
135,6 |
211,9 |
|
60 |
|
|
|
|
|
5,920 |
9,20 |
13,30 |
23,70 |
37,00 |
53,30 |
94,70 |
148,0 |
231,2 |
|
65 |
|
|
|
|
|
|
|
14,41 |
25,70 |
40,10 |
57,70 |
102,60 |
160,3 |
250,4 |
|
70 |
|
|
|
|
|
|
|
15,50 |
27,70 |
43,20 |
62,20 |
110,50 |
172,6 |
269,7 |
|
75 |
|
|
|
|
|
|
|
16,70 |
29,60 |
46,30 |
66,60 |
118,40 |
185,0 |
289,0 |
|
80 |
|
|
|
|
|
|
|
17,80 |
31,60 |
49,40 |
71,00 |
126,20 |
197,3 |
308,2 |
|
85 |
|
|
|
|
|
|
|
|
33,60 |
52,40 |
75,50 |
134,10 |
209,6 |
327,5 |
|
90 |
|
|
|
|
|
|
|
|
35,60 |
55,50 |
79,90 |
142,00 |
221,9 |
346,8 |
|
95 |
|
|
|
|
|
|
|
|
37,50 |
58,60 |
84,40 |
149,90 |
234,3 |
366,0 |
|
100 |
|
|
|
|
|
|
|
|
40,00 |
62,00 |
89,00 |
158,00 |
247,0 |
385,0 |
|
110 |
|
|
|
|
|
|
|
|
|
68,20 |
97,90 |
173,80 |
271,0 |
424,0 |
|
120 |
|
|
|
|
|
|
|
|
|
74,30 |
106,80 |
189,60 |
296,0 |
462,0 |
ИНФОРМАЦИОННЫЕ ДАННЫЕ
ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
|
Обозначение НТД, на который дана ссылка |
Номер пункта, приложения |
|
Приложение 1 |
|
