ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
РАЗВЕРТКИ КОНИЧЕСКИЕ
КОНСТРУКЦИЯ И РАЗМЕРЫ
ГОСТ 11181-71
ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР ПО СТАНДАРТАМ
Москва
ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
|
РАЗВЕРТКИ
КОНИЧЕСКИЕ ПОД УКОРОЧЕННЫЕ Конструкция и размеры Tapered reamers for Morse
shortened tapers. |
ГОСТ
Взамен
|
Постановлением Государственного комитета стандартов Совета Министров СССР от 17 марта 1971 г. № 469 срок введения установлен
с 01.07.72
1. Настоящий стандарт распространяется на чистовые и предварительные конические развертки, предназначенные для обработки отверстий с укороченным конусом Морзе по ГОСТ 9953-82.

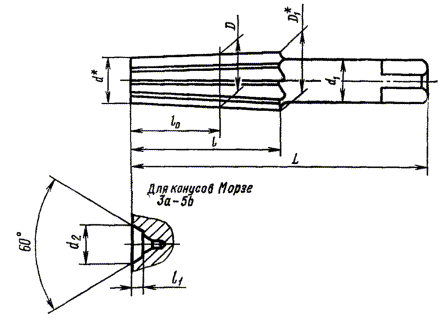

2. Конструкция и основные размеры разверток должны соответствовать указанным на чертеже и в таблице.
* Размеры для справок.
Размеры, мм
|
Обозначения разверток |
Применяемость |
Развертки для конусов Морзе |
D |
D1 |
d |
d1 |
d2 |
L |
l |
lо |
l1 |
Число зубьев Z |
|
|
предварительных |
чистовых |
||||||||||||
|
2372-0151 |
|
0а |
7,067 |
7,640 |
6,390 |
6,3 |
- |
55 |
24 |
13 |
- |
5 |
6 |
|
2372-0152 |
|
1а |
10,094 |
10,742 |
19,346 |
8,0 |
60 |
28 |
15 |
7 |
|||
|
2372-0153 |
|
1б |
12,065 |
12,763 |
11,067 |
10,0 |
70 |
34 |
20 |
||||
|
2372-0154 |
|
2а |
15,733 |
16,582 |
14,484 |
12,5 |
85 |
42 |
25 |
||||
|
2372-0155 |
|
2б |
17,780 |
18,679 |
16,082 |
14,0 |
100 |
52 |
34 |
||||
|
2372-0156 |
|
3а |
21,793 |
22,697 |
19,684 |
18,0 |
9 |
110 |
60 |
42 |
2,6 |
7 |
9 |
|
2372-0157 |
|
3б |
23,825 |
24,729 |
21,215 |
20,0 |
125 |
70 |
52 |
||||
|
2372-0158 |
|
4б |
31,267 |
32,410 |
28,514 |
25,0 |
13 |
135 |
75 |
53 |
5,2 |
||
|
2372-0159 |
|
5б |
44,399 |
45,715 |
40,978 |
35,5 |
16 |
170 |
90 |
65 |
6,6 |
9 |
11 |
Примечание. Номинальные диаметры D, D1 и d установлены для чистовых разверток.
Пример условного обозначения чистовой конической развертки под укороченный конус Морзе 3а:
Развертка 2372-0156 ГОСТ 11181-71
То же, предварительной конической развертки:
Развертка 2372-0156-1 ГОСТ 11181-71
Размеры квадратов - по ГОСТ 9523-84.
4. Центровые отверстия - форма В по ГОСТ 14034-74.
5. Элементы конструкции и геометрические параметры разверток указаны в приложении (рекомендуемом).
6. Технические требования - по ГОСТ 11178-81.
ПРИЛОЖЕНИЕ
Рекомендуемое
ЭЛЕМЕНТЫ КОНСТРУКЦИИ И ГЕОМЕТРИЧЕСКИЕ ПАРАМЕТРЫ РАЗВЕРТОК

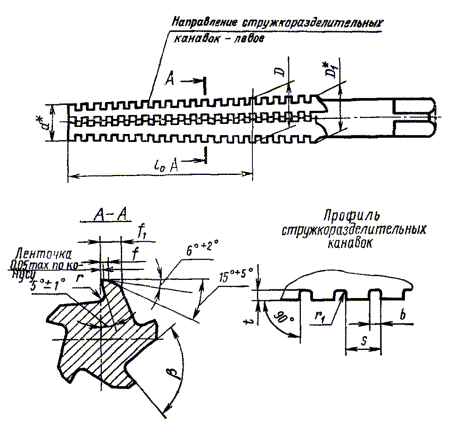

1. Элементы конструкции и геометрические параметры предварительных разверток указаны на черт. 1 и в табл. 1.
* Размеры для справок.
Черт. 1
Таблица 1
Размеры, мм
|
D |
D1 |
d |
lо |
b |
r |
r1 |
На меньшем диаметре d |
На большем диаметре D1 |
S |
b |
t |
||||
|
Номин. |
Пред. откл. |
f |
f1 |
f |
f1 |
||||||||||
|
0а |
6,815 |
+0,05 -0,03 |
7,390 |
6,140 |
13 |
90° |
0,5 |
0,10 |
0,3 |
1,0 |
0,4 |
1,2 |
3,0 |
1,0 |
0,5 |
|
1а |
9,844 |
10,492 |
9,096 |
15 |
0,5 |
1,5 |
0,6 |
1,8 |
3,2 |
0,6 |
|||||
|
1b |
11,815 |
12,513 |
10,817 |
20 |
|||||||||||
|
2а |
15,483 |
+0,06 -0,03 |
16,332 |
14,234 |
25 |
0,9 |
2,2 |
1,0 |
2,5 |
||||||
|
2b |
17,530 |
18,429 |
15,832 |
34 |
0,16 |
0,8 |
|||||||||
|
3а |
21,543 |
+0,07 -0,05 |
22,447 |
19,434 |
42 |
80° |
1,0 |
4,0 |
1,5 |
||||||
|
3b |
23,575 |
24,542 |
20,965 |
52 |
4,2 |
||||||||||
|
4b |
31,017 |
32,160 |
28,264 |
53 |
0,20 |
1,1 |
2,7 |
1,3 |
3,0 |
5,0 |
2,0 |
1,2 |
|||
|
5b |
44,149 |
+0,08 -0,05 |
45,465 |
40,728 |
65 |
70° |
1,6 |
1,3 |
3,0 |
1,5 |
3,5 |
||||
2. Геометрические параметры чистовых разверток указаны на черт. 2 и в табл. 2.
Черт. 2
Таблица 2
Размеры, мм
|
r |
b |
a (пред. откл. ±2°) |
f |
||
|
на меньшем диаметре d |
на большем диаметре D1 |
||||
|
0а |
0,5 |
85° |
12° |
0,6 |
0,7 |
|
1a |
0,8 |
0,9 |
|||
|
1b |
|||||
|
2а |
90° |
10° |
1,0 |
1,2 |
|
|
2b |
|||||
|
3а |
1,0 |
80° |
9° |
1,1 |
1,3 |
|
3b |
|||||
|
4b |
1,5 |
1,7 |
|||
|
5b |
1,6 |
75° |
1,8 |
2,0 |
|
3. Размеры радиусов округлений и фасок, не указанные в настоящем стандарте, принимаются по технологическим соображениям.
4. Шероховатость поверхностей, не указанная в технических требованиях ГОСТ 11178-81, - с параметром Rz не более 20 мкм по ГОСТ 2789-73.
