ГОСТ 11075-93
(ИСО 4028-77)

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

ВИНТЫ УСТАНОВОЧНЫЕ
С ЦИЛИНДРИЧЕСКИМ КОНЦОМ
И ШЕСТИГРАННЫМ УГЛУБЛЕНИЕМ
ПОД КЛЮЧ КЛАССОВ ТОЧНОСТИ А И В

Технические условия

МЕЖГОСУДАРСТВЕННЫЙ СОВЕТ
ПО СТАНДАРТИЗАЦИИ, МЕТРОЛОГИИ И СЕРТИФИКАЦИИ
Минск

Предисловие

1 РАЗРАБОТАН Госстандартом России

ВНЕСЕН Техническим секретариатом Межгосударственного Совета по стандартизации, метрологии и сертификации

2 ПРИНЯТ Межгосударственным Советом по стандартизации, метрологии и сертификации 21 октября 1993 г.

За принятие проголосовали:

Наименование государства

Наименование национального органа по стандартизации

Республика Беларусь

Белстандарт

Республика Кыргызстан

Кыргызстандарт

Республика Молдова

Молдовастандарт

Российская Федерация

Госстандарт России

Республика Таджикистан

Таджикстандарт

Туркменистан

Туркменглавгосинспекция

Украина

Госстандарт Украины

3 Постановлением Комитета Российской Федерации по стандартизации, метрологии и сертификации от 02.06.94 № 160 межгосударственный стандарт ГОСТ 11075-93 введен в действие непосредственно в качестве государственного стандарта Российской Федерации с 01.01.95

4 ВВЕДЕН ВЗАМЕН ГОСТ 11075-84

5 ПЕРЕИЗДАНИЕ

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

ВИНТЫ УСТАНОВОЧНЫЕ С ЦИЛИНДРИЧЕСКИМ КОНЦОМ И ШЕСТИГРАННЫМ УГЛУБЛЕНИЕМ ПОД КЛЮЧ КЛАССОВ ТОЧНОСТИ А И В

Технические условия

Hexagonal socket dog-paint set screws. Product grades A and B.
Specifications

ГОСТ
11075-93

(ИСО 4028-77)

Дата введения 1995-01-01

Настоящий стандарт распространяется на установочные винты с цилиндрическим концом и шестигранным углублением под ключ классов точности А и В с номинальным диаметром d от 1,6 до 24 мм.

Требования настоящего стандарта являются обязательными.

Дополнительные требования, отвечающие потребностям народного хозяйства, выделены курсивом.

1. РАЗМЕРЫ

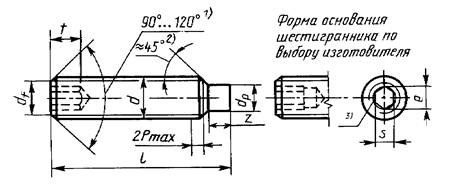

1.1. Размеры винтов должны соответствовать указанным на чертеже и в табл. 1.

1) Угол фаски 120° обязателен для коротких винтов, длина которых приведена над штриховой ступенчатой линией в табл. 1.

2) Угол 45° относится только к части конца ниже внутреннего диаметра резьбы.

3) Допускается небольшое скругление или зенковка.

Таблица 1

мм

Номинальный диаметр резьбы d

1,6

2

2,5

3

4

5

6

8

10

12

16

20

24

Шаг резьбы Р

0,35

0,4

0,45

0,5

0,7

0,8

1,0

1,25

1,50

1,75

2,0

2,5

3,0

dP

мин.

0,55

0,75

1,25

1,75

2,25

3,2

3,7

5,2

6,64

8,14

11,57

14,57

17,57

макс.

0,8

1,0

1,5

2,0

2,5

3,5

4

5,5

7,0

8,5

12,0

15,0

18,0

df

Внутренний диаметр резьбы

е

мин.1)

0,803

1,003

1,427

1,73

2,30

2,87

3,44

4,58

5,72

6,86

9,15

11,43

13,72

S

номин.

0,7

0,9

1,3

1,5

2,0

2,5

3,0

4,0

5,0

6,0

8,0

10,0

12,0

мин.

0,711

0,889

1,270

1,520

2,020

2,520

3,020

4,020

5,020

6,020

8,025

10,025

12,032

макс.

0,724

0,902

1,295

1,545

2,045

2,560

3,080

4,095

5,095

6,095

8,115

10,115

12,142

tмин

2)

0,7

0,8

1,2

1,2

1,5

2,0

2,0

3,0

4,0

4,8

6,4

8,0

10,0

3)

1,5

1,7

2,0

2,0

2,5

3,0

3,5

5,0

6,0

8,0

10,0

12,0

15,0

z

укороченный2) цилиндрический3)

мин.

0,4

0,5

0,63

0,75

1,0

1,25

1,5

2,0

2,5

3,0

4,0

5,0

6,0

макс.

0,65

0,75

0,88

1,0

1,25

1,5

1,75

2,25

2,75

3,25

4,3

5,3

6,3

мин.

0,8

1,0

1,25

1,5

2,0

2,5

3,0

4,0

5,0

6,0

8,0

10,0

12,0

макс.

1,05

1,25

1,5

1,75

2,25

2,75

3,25

4,3

5,3

6,3

8,36

10,36

12,43

l

Класс точности

А

В

номин.

мин.

макс.

мин.

макс.

2

1,8

2,2

1,5

2,5

2,5

2,3

2,7

2

3

3

2,8

3,2

2,5

3,5

4

3,7

4,3

3,4

4,6

5

4,7

5,3

4,4

5,6

6

5,7

6,3

5,4

6,6

8

7,7

8,3

7,3

8,7

10

9,7

10,3

9,2

10,7

12

11,6

12,4

11,1

12,9

Стандартные длины

16

15,6

16,3

15,1

16,9

20

19,5

20,4

18,9

21,1

25

24,5

25,4

23,9

26,1

30

29,5

30,4

28,9

31,l

35

34,5

35,5

33,7

36,2

40

39,5

40,5

38,7

41,2

45

44,5

45,5

43,7

46,2

50

49,5

50,5

48,7

51,2

55

54,4

55,8

53,5

56,5

60

59,4

60,6

58,5

61,5

70

69,4

70,6

68,5

71,5

80

79,4

80,6

78,5

81,5

90

89,3

90,7

88,2

91,7

100

99,3

100,7

98,2

101,7

1) емин = 1,14 мин, за исключением размеров M1,6; М2; М2,5.

2) Минимальная глубина захвата ключа для винтов с номинальными длинами, указанными выше пунктирной линии.

3) Минимальная глубина захвата ключа для винтов с номинальными длинами, указанными ниже пунктирной линии.

1.2. Теоретическая масса винтов указана в приложении.

2. ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ

Винты должны изготовляться в соответствии с требованиями, указанными в табл. 2.

Таблица 2

Материал

Сталь

Коррозионностойкая сталь

Цветные сплавы

Резьба

Поле допуска

5g6g для класса 45Н; для других классов 6g

Стандарты

ГОСТ 16093, ГОСТ 24705

Механические свойства

Класс прочности или группа материала

14Н, 22Н

33Н, 45Н

21 - 26

31 - 35

Стандарты

ГОСТ 25556

ГОСТ 1759.0

Допуски

Класс точности

А, В

Стандарты

ГОСТ 1759.1

Поверхность изделия

Гладкая

Требования к гальванопокрытиям по ГОСТ 9.301, ГОСТ 9. 303

Винты должны изготовляться с покрытиями: цинковым хроматированным, никелевым, окисным, пропитанным маслом, фосфатным пропитанным маслом или без покрытия. Допускается применять другие виды покрытий по согласованию между изготовителем и потребителем

Приемка

Правила приемки - ГОСТ 17769

Методы контроля

Размеры, отклонения формы и расположения поверхностей - ГОСТ 1759.1

Дефекты поверхности - ГОСТ 1759.2

Механические свойства

ГОСТ 25556

ГОСТ 1759.0

ГОСТ 1759.0

Маркировка и упаковка

ГОСТ 1759.0, ГОСТ 18160

3. ОБОЗНАЧЕНИЕ

Примеры условного обозначения

Установочный винт с цилиндрическим и шестигранным углублением под ключ класса точности В, диаметром резьбы d = 10 мм, с полем допуска 6g, длиной l = 25 мм, класса прочности 14H, без покрытия:

Винт M10-6g´25.14H ГОСТ 11075-93

То же, класса точности А, класса прочности 45Н, из стали 40Х, с химическим окисным покрытием, пропитанным маслом:

Винт A.M10-6g´25.45H.40X.05 ГОСТ 11075-93

То же, из латуни ЛС59-1, без покрытия:

Винт A.M10-6g´25.32.ЛC59-l ГОСТ 11075-93

ПРИЛОЖЕНИЕ
(справочное)

Таблица 3 – Масса винтов

Длина l, мм

Теоретическая масса 1000 шт. стальных винтов, кг ≈, при номинальном диаметре резьбы d, мм

1,6

2

2,5

3

4

5

6

8

10

12

16

20

24

2

0,01

2,5

0,02

0,03

3

0,03

0,04

0,05

4

0,04

0,07

0,08

0,09

5

0,05

0,09

0,10

0,11

0,14

6

0,06

0,10

0,16

0,17

0,25

0,58

8

0,07

0,16

0,24

0,28

0,54

0,89

1,14

1,71

10

0,21

0,32

0,36

0,66

1,07

1,64

2,51

3,30

12

0,40

0,48

0,82

1,29

1,77

3,34

4,53

5,22

16

0,75

1,13

1,79

2,48

4,42

7,15

10,14

16,91

20

1,44

2,28

2,83

5,99

8,74

13,66

21,84

31,58

25

2,90

3,71

7,97

10,85

14,86

29,78

44,86

58,63

30

4,07

9,94

13,36

18,48

32,77

56,14

76,48

35

4,95

10,73

15,87

22,09

39,33

63,31

94,14

40

5,83

12,70

18,39

25,79

46,07

73,72

102,14

45

6,71

14,68

20,90

29,42

52,68

84,17

117,11

50

16,65

23,42

33,02

59,39

94,59

132,08

55

18,62

25,93

36,72

66,06

105,00

147,15

60

28,35

40,44

72,68

115,45

162,12

70

33,38

47,58

86,05

136,28

192,08

80

54,89

99,41

157,14

239,09

90

112,70

177,91

251,04

100

122,77

189,84

281,99

Примечание. Для определения массы винтов, изготовленных из других материалов, значения массы, указанные в таблице, должны быть умножены на коэффициент: 0,356 - для алюминиевого сплава; 0,97 - для бронзы; 1,08 - для латуни.
