ГОСТ
10773-93
(ИСО 8744-86)
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
ШТИФТЫ
ЦИЛИНДРИЧЕСКИЕ
НАСЕЧЕННЫЕ С КОНИЧЕСКИМИ
НАСЕЧКАМИ
ТЕХНИЧЕСКИЕ УСЛОВИЯ
МЕЖГОСУДАРСТВЕННЫЙ СОВЕТ
ПО СТАНДАРТИЗАЦИИ, МЕТРОЛОГИИ И СЕРТИФИКАЦИИ
Минск
Предисловие
1 РАЗРАБОТАН Госстандартом России
ВНЕСЕН Техническим секретариатом Межгосударственного Совета по стандартизации, метрологии и сертификации
2 ПРИНЯТ
Межгосударственным Советом по стандартизации, метрологии и сертификации 21
октября
За принятие проголосовали:
|
Наименование государства |
Наименование национального органа по стандартизации |
|
Республика Беларусь |
Белстандарт |
|
Республика Кыргызстан |
Кыргызстандарт |
|
Республика Молдова |
Молдовастандарт |
|
Российская Федерация |
Госстандарт России |
|
Республика Таджикистан |
Таджикстандарт |
|
Туркменистан |
Туркменглавгосинспекция |
3 Постановлением Комитета Российской Федерации по стандартизации, метрологии и сертификации от 02.06.94 № 160 межгосударственный стандарт ГОСТ 10773-93 введен в действие непосредственно в качестве государственного стандарта Российской Федерации с 01.01.95
4 ВЗАМЕН ГОСТ 10773-80
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
|
ШТИФТЫ ЦИЛИНДРИЧЕСКИЕ НАСЕЧЕННЫЕ Технические условия Grooved
pins-Full-length taper grooved. |
ГОСТ (ИСО 8744-86) |
Дата введения 01.01.95
Настоящий
стандарт распространяется на цилиндрические насеченные штифты с тремя коническими
насечками, которые расположены равномерно в продольном направлении на наружной
поверхности, класса точности С с номинальным диаметром d1 от 1,5 до
Дополнительные требования, отражающие потребности народного хозяйства, приведены в приложении 1.
Требования настоящего стандарта являются обязательными.
1. РАЗМЕРЫ

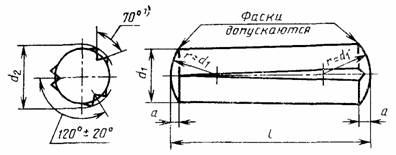

1.1. Размеры штифтов должны соответствовать указанным на чертеже и в табл. 1.
1) Угол 70° применяется только на штифтах, изготовленных из стали, указанной в табл. 2. Угол насечки может изменяться в зависимости от пластичности материала.

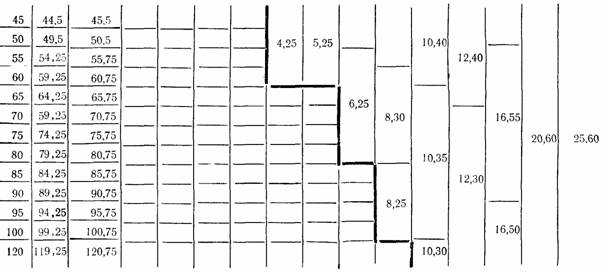

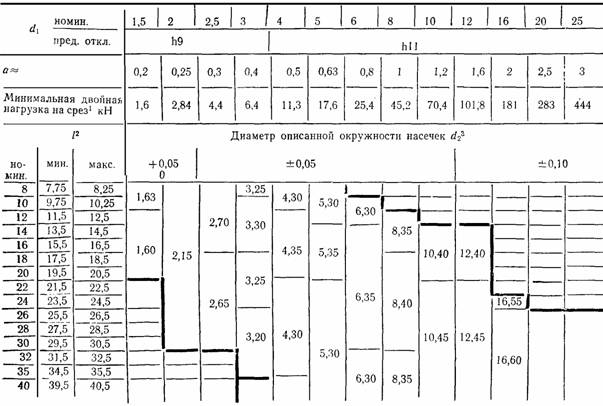

Таблица 1
Размеры, мм
1 Относится только к насеченным штифтам, изготовленным из стали, указанной в табл. 2.
2 Стандартные длины указаны между ступенчатыми линиями.
3 Значения диаметра описанной окружности d2 относятся только к штифтам, изготовленным из стали, указанной в табл. 2. При изготовлении штифтов из других материалов, например, нержавеющей стали, размер d2 должен быть согласован между изготовителем и потребителем.
1.2. Теоретическая масса штифтов указана в приложении 2.
2. ПРИМЕНЕНИЕ
2.1. По краям насечек диаметр штифта d2 превышает номинальный диаметр d1. Вследствие этого штифты, запрессованные в отверстие, равное номинальному диаметру d1, образуют прочное соединение.
2.2. Диаметр отверстия под насеченный штифт должен быть равен номинальному диаметру штифта d1. Поле допуска диаметра отверстия - Н11.
3. ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ
Штифты должны изготавливаться в соответствии с требованиями, указанными в табл. 2.
Таблица 2
|
Автоматная сталь, твердость от 125 до 245 HV. Допускаются другие материалы по согласованию между потребителем и изготовителем. |
|
|
Насечки |
Конструкция насечек выбирается изготовителем. |
|
Окончательная обработка поверхности |
Штифты поставляются без покрытия, смазанные для защиты от коррозии или с покрытием по согласованию между потребителем и изготовителем. Рекомендуемые покрытия: окисное, фосфатное или цинковое с хроматированием по ГОСТ 9.301, ГОСТ 9.303. Допускаются другие покрытия по согласованию между потребителем и изготовителем. Все допуски относятся к размерам до нанесения покрытий. |
|
Качество поверхности |
Изделия должны быть одинаковыми по качеству, без отклонений формы и дефектов. |
|
Испытание на срез |
Испытание проводится по ГОСТ Р 50076. |
|
Приемка |
Правила приемки - по ГОСТ 17769. |
4. ОБОЗНАЧЕНИЕ
Пример условного обозначения цилиндрического
насеченного штифта с коническими насечками с номинальным диаметром
d1 =
Штифт 6×50 ГОСТ 10773-93
То же, с химическим окисным покрытием, пропитанным маслом.
Штифт 6×50 Хим. Окс. прм ГОСТ 10773-93
ПРИЛОЖЕНИЕ 1
Обязательное
ДОПОЛНИТЕЛЬНЫЕ ТРЕБОВАНИЯ, ОТРАЖАЮЩИЕ ПОТРЕБНОСТИ НАРОДНОГО ХОЗЯЙСТВА
Штифты должны удовлетворять всем требованиям ГОСТ 26862 и требованиям, изложенным в настоящем стандарте.
1. Дополнительные размеры штифтов указаны в табл. 3.
Таблица 3
Размеры, мм
|
d1 |
номин. |
1,6 |
|
|
|
пред. откл. |
h9 |
|
||
|
а ≈ |
0,2 |
|
||
|
Минимальная двойная нагрузка на срез, кН |
1,86 |
|
||
|
l |
Диаметр описанной окружности насечки d2 +0,05 0 |
|
||
|
номин. |
мин. |
макс. |
|
|
|
4 5 6 8 10 12 |
3,75 4,75 5,75 7,75 9,75 11,5 |
4,25 5,25 6,25 8,25 10,25 12,5 |
1,63 |
|
|
1,60 |
||||
|
14 16 18 |
13,5 15,5 17,5 |
14,5 16,5 18,5 |
|
|
|
20 |
19,5 |
20,5 |
|
|
2. Дополнительные длины штифтов должны выбираться из следующего ряда: 4; 5; 6; 25; 36;
ПРИЛОЖЕНИЕ 2
Рекомендуемое
МАССА ШТИФТОВ
|
Длина l, мм |
Теоретическая масса 1000 шт. штифтов, кг ≈ при номинальном диаметре d, мм |
|||||||||||||
|
1,5 |
1,6 |
2 |
2,5 |
3 |
4 |
5 |
6 |
8 |
10 |
12 |
15 |
20 |
25 |
|
|
4 |
0,056 |
0,063 |
0,099 |
|
|
|
|
|
|
|
|
|
|
|
|
5 |
0,069 |
0,079 |
0,124 |
0,190 |
|
|
|
|
|
|
|
|
|
|
|
6 |
0,083 |
0,095 |
0,148 |
0,230 |
0,333 |
|
|
|
|
|
|
|
|
|
|
8 |
0,111 |
0,130 |
0,198 |
0,310 |
0,444 |
0,789 |
1,23 |
|
|
|
|
|
|
|
|
10 |
0,139 |
0,160 |
0,250 |
0,390 |
0,560 |
0,990 |
1,50 |
2,20 |
|
|
|
|
|
|
|
12 |
0,167 |
0,192 |
0,300 |
0,467 |
0,670 |
1,180 |
1,80 |
2,70 |
4,79 |
|
|
|
|
|
|
14 |
0,195 |
0,223 |
0,350 |
0,540 |
0,780 |
1,380 |
2,20 |
3,10 |
5,58 |
8,67 |
|
|
|
|
|
16 |
0,222 |
0,255 |
0,400 |
0,620 |
0,890 |
1,580 |
2,50 |
3,60 |
6,30 |
9,90 |
14,23 |
|
|
|
|
18 |
0,250 |
0,290 |
0,440 |
0,700 |
1,000 |
1,770 |
2,80 |
4,00 |
7,10 |
11,10 |
|
|
|
|
|
20 |
0,278 |
0,320 |
0,490 |
0,770 |
1,110 |
1,970 |
3,10 |
4,40 |
7,90 |
12,30 |
17,80 |
|
|
|
|
22 |
|
0,352 |
0,540 |
0,847 |
1,220 |
2,170 |
3,40 |
4,90 |
8,70 |
13,60 |
19,50 |
|
|
|
|
24 |
|
0,383 |
0,590 |
0,920 |
1,330 |
2,370 |
3,60 |
5,30 |
9,50 |
14,80 |
21,30 |
37,9 |
|
|
|
25 |
|
|
0,620 |
0,960 |
1,390 |
2,470 |
3,90 |
5,60 |
9,90 |
15,40 |
22,20 |
39,5 |
|
|
|
26 |
|
|
0,640 |
1,000 |
1,440 |
2,560 |
4,00 |
5,80 |
10,30 |
16,00 |
23,10 |
41,0 |
64,1 |
100,2 |
|
28 |
|
|
0,690 |
1,080 |
1,550 |
2,760 |
4,30 |
6,20 |
11,10 |
17,30 |
24,90 |
44,2 |
69,0 |
107,9 |
|
30 |
|
|
0,740 |
1,200 |
1,670 |
2,960 |
4,60 |
6,70 |
11,90 |
18,50 |
26,60 |
47,3 |
74,0 |
115,6 |
|
32 |
|
|
|
|
1,780 |
3,160 |
4,90 |
7,10 |
12,60 |
19,70 |
28,40 |
50,5 |
78,9 |
123,3 |
|
35 |
|
|
|
|
1,940 |
3,450 |
5,40 |
7,80 |
13,80 |
21,60 |
31,10 |
55,2 |
86,3 |
134,9 |
|
36 |
|
|
|
|
2,000 |
3,550 |
5,50 |
8,00 |
14,20 |
22,20 |
32,00 |
56,8 |
88,8 |
138,7 |
|
40 |
|
|
|
|
2,220 |
3,940 |
6,20 |
8,90 |
15,80 |
24,70 |
35,50 |
63,1 |
98,6 |
154,1 |
|
45 |
|
|
|
|
|
4,440 |
6,90 |
10,00 |
17,80 |
27,80 |
40,00 |
71,0 |
111,0 |
173,4 |
|
50 |
|
|
|
|
|
4,930 |
7,70 |
11,10 |
19,80 |
30,90 |
44,40 |
78,9 |
123,0 |
192,6 |
|
55 |
|
|
|
|
|
5,423 |
8,50 |
12,20 |
21,70 |
33,90 |
48,80 |
86,8 |
135,6 |
211,9 |
|
60 |
|
|
|
|
|
5,920 |
9,20 |
13,30 |
23,70 |
37,00 |
53,30 |
94,7 |
148,0 |
231,2 |
|
65 |
|
|
|
|
|
|
|
14,40 |
25,70 |
40,10 |
57,70 |
102,6 |
160,3 |
250,4 |
|
70 |
|
|
|
|
|
|
|
15,50 |
27,70 |
43,20 |
62,20 |
110,5 |
172,6 |
269,7 |
|
75 |
|
|
|
|
|
|
|
16,70 |
29,60 |
46,30 |
66,60 |
118,4 |
185,0 |
289,0 |
|
80 |
|
|
|
|
|
|
|
17,80 |
31,60 |
49,40 |
71,00 |
126,2 |
197,3 |
308,2 |
|
85 |
|
|
|
|
|
|
|
|
33,60 |
52,40 |
75,50 |
134,1 |
209,6 |
327,5 |
|
90 |
|
|
|
|
|
|
|
|
35,60 |
55,50 |
79,90 |
142,0 |
221,9 |
346,8 |
|
95 |
|
|
|
|
|
|
|
|
37,50 |
58,60 |
84,40 |
149,9 |
234,3 |
366,0 |
|
100 |
|
|
|
|
|
|
|
|
40,00 |
62,00 |
89,00 |
158,0 |
247,0 |
385,0 |
|
110 |
|
|
|
|
|
|
|
|
|
68,20 |
97,90 |
173,8 |
271,0 |
424,0 |
|
120 |
|
|
|
|
|
|
|
|
|
74,30 |
106,80 |
189,6 |
296,0 |
402,0 |
