ГОСТ 10657-80
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
ГАЙКИ КРУГЛЫЕ СО ШЛИЦЕМ
НА ТОРЦЕ
Технические условия
|
|
Москва Стандартинформ 2006 |
|
ГАЙКИ
КРУГЛЫЕ Технические условия Round
nuts slotted on face. |
ГОСТ |
Дата введения 01.01.82
Настоящий стандарт распространяется на круглые гайки со шлицем на торце с диаметром резьбы от 1 до 20 мм класса точности В.
Требования настоящего стандарта являются обязательными.
(Измененная редакция, Изм. № 2).
1. РАЗМЕРЫ

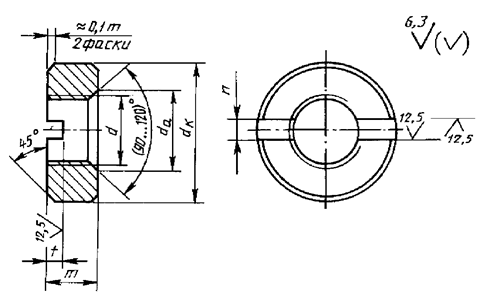

1.1. Размеры гаек должны соответствовать указанным на чертеже и в таблице.
|
Номинальный
диаметр |
Ml |
Ml,2 |
Ml,4 |
Ml,6 |
M2 |
M2,5 |
M3 |
(M3,5) |
M4 |
M5 |
M6 |
M8 |
M10 |
M12 |
(M14) |
M16 |
(M18) |
M20 |
|
|
Шаг резьбы Р |
крупный |
0,25 |
0,25 |
0,3 |
0,35 |
0,4 |
0,45 |
0,5 |
0,6 |
0,7 |
0,8 |
1,0 |
1,25 |
1,5 |
1,75 |
2,0 |
2,0 |
2,5 |
2,5 |
|
мелкий |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
1,0 |
1,25 |
1,25 |
1,5 |
1,5 |
1,5 |
1,5 |
|
|
da |
min |
1,0 |
1,2 |
1,4 |
1,6 |
2,0 |
2,5 |
3,0 |
3,45 |
4,0 |
5,0 |
6,0 |
8,0 |
10,0 |
12,0 |
14,0 |
16,0 |
18,0 |
20,0 |
|
max |
1,15 |
1,4 |
1,6 |
1,84 |
2,3 |
2,9 |
3,5 |
4,0 |
4,6 |
5,75 |
6,75 |
8,75 |
10,8 |
13,0 |
15,1 |
17,3 |
19,5 |
21,6 |
|
|
dK |
min |
2,25 |
2,75 |
2,75 |
3,2 |
4,2 |
5,2 |
5,7 |
6,64 |
7,64 |
8,64 |
10,57 |
13,57 |
17,57 |
20,48 |
23,48 |
25,48 |
28,48 |
31,38 |
|
max |
2,5 |
3,0 |
3,0 |
3,5 |
4,5 |
5,5 |
6,0 |
7,0 |
8,0 |
9,0 |
11,0 |
14,0 |
18,0 |
21,0 |
24,0 |
26,0 |
29,0 |
32,0 |
|
|
min |
0,75 |
0,95 |
1,15 |
1,35 |
1,75 |
1,95 |
2,25 |
2,75 |
3,2 |
3,9 |
4,7 |
6,14 |
7,64 |
9,64 |
10,57 |
11,57 |
12,57 |
13,57 |
|
|
max |
1,0 |
1,2 |
1,4 |
1,6 |
2,0 |
2,2 |
2,5 |
3,0 |
3,5 |
4,2 |
5,0 |
6,5 |
8,0 |
10,0 |
11,0 |
12,0 |
13,0 |
14,0 |
|
|
HOM |
0,3 |
0,4 |
0,4 |
0,5 |
1,0 |
1,2 |
1,2 |
1,4 |
1,4 |
2,0 |
2,5 |
3,0 |
3,5 |
4,0 |
4,0 |
4,0 |
4,0 |
5,0 |
|
|
п |
min |
0,36 |
0,46 |
0,46 |
0,56 |
1,06 |
1,26 |
1,26 |
1,46 |
1,46 |
2,06 |
2,56 |
3,06 |
3,57 |
4,07 |
4,07 |
4,07 |
4,07 |
5,07 |
|
max |
0,5 |
0,6 |
0,6 |
0,7 |
1,2 |
1,51 |
1,51 |
1,71 |
1,71 |
2,31 |
2,81 |
3,31 |
3,87 |
4,37 |
4,37 |
4,37 |
4,37 |
5,37 |
|
|
t |
min |
0,3 |
0,4 |
0,5 |
0,6 |
0,8 |
0,9 |
1,0 |
1,0 |
1,2 |
1,5 |
2,0 |
2,5 |
3,2 |
3,8 |
3,8 |
3,8 |
4,8 |
4,8 |
|
max |
0,5 |
0,6 |
0,7 |
0,8 |
1,0 |
1,1 |
1,2 |
1,4 |
1,6 |
1,9 |
2,4 |
3,0 |
3,7 |
4,3 |
4,3 |
4,3 |
5,5 |
5,5 |
|
Примечания:
1. Размеры гаек, заключенные в скобки, применять не рекомендуется.
2. Для гаек с диаметром резьбы Ml и Ml,2 вместо фасок допускается притупление радиусом R = 0,1 мм.
3. Для гаек с диаметром резьбы М4 допускается применять размер п min = 1,66 мм и max =1,91 мм.
Пример условного обозначения гайки с диаметром резьбы d = 12 мм с крупным шагом резьбы с полем допуска 6Н, класса прочности 5, с покрытием химическим окисным и пропитанным маслом:
Гайка М12-6Н.5.05 ГОСТ 10657-80
То же, с мелким шагом резьбы, с полем допуска 6Н, из материала группы 32, с серебряным покрытием толщиной 9 мкм:
Гайка М12´1,25-6Н.32.129 ГОСТ 10657-80
(Измененная редакция, Изм. № 1).
1.2. (Исключен, Изм. № 2).
1.3. Теоретическая масса указана в справочном приложении 1.
2. ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ
2.1. Гайки должны изготовляться в соответствии с требованиями настоящего стандарта и ГОСТ 1759.
2.2. Резьба - по ГОСТ 24705.
(Измененная редакция, Изм. № 1).
2.3. (Исключен, Изм. № 2).
2.4. Допуски формы и расположения поверхностей гаек - по ГОСТ 24643;
симметричности шлица относительно оси резьбы - по 13-й степени точности;
соосности наружного диаметра относительно резьбы - по 12-й степени точности.
Допуск перпендикулярности опорных поверхностей гайки относительно оси резьбы соответствует 1 °С.
(Измененная редакция, Изм. № 1).
2.5. (Исключен, Изм. № 1).
3. ПРАВИЛА ПРИЕМКИ
3.1. Правила приемки - по ГОСТ 17769.
4. МАРКИРОВКА И УПАКОВКА
4.1. Временная противокоррозионная защита, упаковка гаек и маркировка тары - по ГОСТ 18160.
(Измененная редакция, Изм. № 1).
ПРИЛОЖЕНИЕ 1
Справочное
Масса стальных гаек
|
Номинальный диаметр резьбы, d, мм |
Теоретическая масса 1000 шт. гаек, кг |
Номинальный диаметр резьбы, d, мм |
Теоретическая масса 1000 шт. гаек, кг |
|
1 |
0,033 |
5 |
1,830 |
|
1,2 |
0,056 |
6 |
2,530 |
|
(1,4) |
0,063 |
8 |
5,260 |
|
1,6 |
0,066 |
10 |
11,030 |
|
2 |
0,146 |
12 |
21,060 |
|
2,5 |
0,256 |
16 |
36,270 |
|
3 |
0,414 |
20 |
56,320 |
|
4 |
1,040 |
- |
- |
Примечание. Для определения массы гаек из латуни, массы, указанные в таблице, следует умножить на коэффициент 1,080.
Приложение 2. (Исключено, Изм. № 1).
ИНФОРМАЦИОННЫЕ ДАННЫЕ
1. РАЗРАБОТАН И ВНЕСЕН Министерством станкостроительной и инструментальной промышленности СССР
2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета СССР по стандартам от 09.07.80 № 3504
3. ВЗАМЕН ГОСТ 10657-73
4. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
|
Обозначение НТД, на который дана ссылка |
Номер пункта |
5. Ограничение срока действия снято Постановлением Госстандарта СССР от 19.11.91 № 1757
6. ИЗДАНИЕ с Изменениями № 1, 2, утвержденными в августе 1986 г., ноябре 1991 г. (ИУС 11-86, 2-92)
