МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
|
ВИНТЫ С ЛЫСКОЙ «ПОД КЛЮЧ» Конструкция и размеры Non-falling-out screws
with flat for «width across flats» product grade B. |
ГОСТ Взамен |
Издание с Изменение № 1, утвержденным в декабре 1986 г. (ИУС 2-87) и Поправкой (ИУС 4-90).
Постановлением Государственного комитета СССР по стандартам от 7 июля 1980 г. № 3429 дата введения установлена
01.01.81
Ограничение срока действия снято по протоколу № 7-95 Межгосударственного совета по стандартизации, метрологии и сертификации (ИУС 11-95)
Настоящий стандарт распространяется на винты с лыской «под ключ» невыпадющие класса точности В с номинальным диаметром резьбы от 6 до 16 мм.
(Введено дополнительно, Изм. № 1).

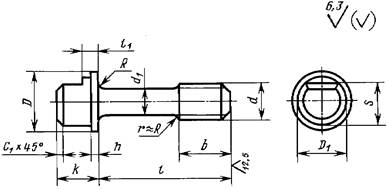

1. Размеры винтов должны соответствовать указанным на чертеже и в табл. 1 и 2.
Таблица 1
мм
|
6 |
8 |
10 |
12 |
16 |
|
|
Диаметр стержня d1 (пред. откл. h13) |
4,0 |
5,5 |
7,0 |
9,0 |
11,0 |
|
Длина резьбы b |
8 |
10 |
12 |
16 |
20 |
|
Диаметр буртика D (пред. откл. h14) |
10,0 |
13,0 |
16,0 |
18,0 |
24,0 |
|
Диаметр головки D1 (пред. откл. h13) |
6 |
8 |
10 |
12 |
16 |
|
Размер «под ключ» S (пред. откл. h13) |
4,5 |
6,0 |
7,5 |
9,0 |
12,0 |
|
Высота головки с буртиком k |
8 |
10 |
12 |
16 |
20 |
|
Высота буртика h (пред. откл. js15) |
1,6 |
2,0 |
2,5 |
3,0 |
4,0 |
|
l1 (пред. откл. js15) |
2,0 |
2,5 |
3,0 |
4,0 |
5,0 |
|
Фаска С1, не более |
1,0 |
1,2 |
1,5 |
1,8 |
2,0 |
|
Радиус под головкой R, не более |
0,4 |
0,5 |
0,6 |
0,8 |
|
Таблица 2
|
Длина винта l, мм |
Диаметр резьбы d, мм |
||||
|
6 |
8 |
10 |
12 |
16 |
|
|
(18) |
- |
- |
- |
- |
|
|
20 |
- |
- |
- |
- |
|
|
(22) |
- |
- |
|||
|
25 |
- |
- |
|||
|
(28) |
- |
||||
|
32 |
|
- |
|||
|
(36) |
Стандартные длины |
- |
|||
|
40 |
|
- |
|||
|
(45) |
- |
||||
|
50 |
|||||
|
(55) |
|||||
|
60 |
|||||
|
(70) |
- |
||||
|
80 |
- |
||||
Примечание. Длины винтов, заключенные в скобки, применять не рекомендуется.
Пример условного обозначения винта диаметром резьбы d = 8 мм, с полем допуска 6g, длиной l = 25 мм, класса прочности 5.8 без покрытия:
Винт M8 - 6g · 25.58 ГОСТ 10343-80.
То же, класса прочности 8.8, из стали марки 35Х, с цинковым покрытием толщиной 9 мкм, хроматированным:
Винт M8 - 6g · 25.88.35X.019 ГОСТ 10343-80.
2. Резьба - по ГОСТ 24705-2004, шаг резьбы - крупный. Сбег резьбы - по ГОСТ 10549-80.
1, 2. (Измененная редакция, Изм. № 1).
2а. Допуски и методы контроля размеров и отклонений формы и расположения поверхностей - по ГОСТ 1759.1-82.
2б. Дефекты поверхности и методы контроля - по ГОСТ 1759.2-82.
2а, 2б. (Введены дополнительно, Изм. № 1).
3. Технические требования - по ГОСТ 1759.0-87.
4. Теоретическая масса винтов указана в приложении 1.
5. (Исключено, Изм. № 1).
ПРИЛОЖЕНИЕ 1
Справочное
|
Длина винта l, мм |
Теоретическая масса 1000 шт. стальных винтов, кг при номинальном диаметре резьбы d, им |
||||
|
6 |
8 |
10 |
12 |
16 |
|
|
(18) |
4,528 |
- |
- |
- |
- |
|
|
|
|
|
|
- |
|
20 |
4,725 |
- |
- |
- |
- |
|
(22) |
4,922 |
9,888 |
17,19 |
- |
- |
|
25 |
5,218 |
10,450 |
18,10 |
- |
- |
|
(28) |
5,515 |
11,010 |
19,01 |
32,85 |
- |
|
|
|
|
|
|
- |
|
32 |
5,910 |
11,760 |
20,21 |
34,85 |
- |
|
(36) |
6,305 |
12,510 |
21,41 |
36,85 |
- |
|
40 |
6,699 |
13,260 |
22,61 |
38,85 |
- |
|
(45) |
7,193 |
14,190 |
24,14 |
41,33 |
- |
|
50 |
7,686 |
15,120 |
25,67 |
43,83 |
83,17 |
|
(55) |
8,180 |
16,050 |
27,20 |
46,33 |
86,90 |
|
60 |
8,673 |
16,980 |
28,73 |
48,83 |
90,63 |
|
(70) |
- |
18,840 |
31,69 |
53,81 |
98,06 |
|
80 |
- |
20,700 |
34,71 |
58,80 |
105,50 |
Примечание. Для определения массы винтов из латуни массы, указанные в таблице, следует умножить на коэффициент 1,08.
ПРИЛОЖЕНИЕ 2. (Исключено, Изм. № 1).
