МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

ВИНТЫ С ПОЛУКРУГЛОЙ ГОЛОВКОЙ
НЕВЫПАДАЮЩИЕ КЛАССА ТОЧНОСТИ В

Конструкция и размеры

Mushroom-head non-falling-out screws, product grade Р’.
Design and dimensions

ГОСТ
10341-80

Взамен
ГОСТ 10341-63

Издание с Изменением № 1, утвержденным в декабре 1986 г. (ИУС 2-87) и Поправкой (ИУС 4-90).

Постановлением Государственного комитета СССР по стандартам от 7 июля 1980 г. № 3429 дата введения установлена

01.01.82

Ограничение срока действия снято по протоколу № 7-95 Межгосударственного совета по стандартизации, метрологии и сертификации (ИУС 11-95)

Настоящий стандарт распространяется на винты с полукруглой головкой невыпадающие класса точности В с номинальным диаметром резьбы от 2,5 до 12 мм.

(Введено дополнительно, Изм. № 1).

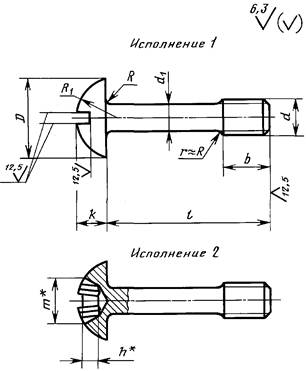

1. Размеры винтов должны соответствовать указанным на чертеже и в табл. 1 и 2.

________

* Размер для справок.

Таблица 1

РјРј

Номинальный диаметр резьбы d

2,5

3

4

5

6

8

10

12

Диаметр стержня d1 (пред. откл. h13)

1,6

2,0

2,8

3,5

4,0

5,5

7,0

9,0

Длина резьбы b

3

4

5

6

8

10

12

16

Диаметр головки D

4,5

5,5

7,0

8,5

10,0

13,0

16,0

18,0

Высота головки k

1,7

2,1

2,8

3,5

4,2

5,6

7,0

8,0

Радиус сферы головки R1, не более

2,4

2,9

3,6

4,4

5,1

6,6

8,1

9,1

Радиус под головкой R, не более

0,2

0,4

0,5

0,6

Номер крестообразного шлица

1

2

3

4

Диаметр крестообразного шлица т

2,5

2,8

4,3

4,6

6,3

7,5

9,7

10,7

Глубина крестообразного шлица h, не более

1,2

1,5

2,0

2,3

2,5

3,7

4,6

5,6

Глубина вхождения калибра в крестообразный шлиц

не более

1,4

1,7

2,3

2,6

3,1

4,3

5,4

6,4

не менее

1,1

1,4

1,8

2,1

2,6

3,8

4,9

5,9

Таблица 2

Длина винта l, мм

Диаметр резьбы d, мм

2,5

3

4

5

6

8

10

12

6

-

-

-

-

-

-

8

-

-

-

-

-

10

-

-

-

-

12

-

-

-

(14)

-

-

-

16

-

-

-

(18)

-

-

-

20

-

-

-

-

(22)

-

-

25

-





-

(28)

-

Стандартные длины

32

-





(36)

-

40

-

(45)

-

50

-

(55)

-

60

-

(70)

-

-

-

80

-

-

-

Примечание. Длины винтов, заключенные в скобки, применять не рекомендуется.

Пример условного обозначения винта исполнения 1 диаметром резьбы d = 8 мм, с полем допуска 6g, длиной l = 25 мм, класса прочности 5.8, без покрытия:

Винт M8 - 6g · 25.58 ГОСТ 10341-80.

То же, исполнения 2, класса прочности 8.8 из стали марки 35Х, с цинковым покрытием толщиной 9 мкм, хроматированным:

Винт 2M8 - 6g · 25.88.35X.019 ГОСТ 10341-80.

2. Резьба - по ГОСТ 24705-2004, шаг резьбы - крупный. Сбег резьбы - по ГОСТ 10549-80.

1, 2. (Измененная редакция, Изм. № 1).

2а. Допуски и методы контроля размеров и отклонений формы и расположения поверхностей - по ГОСТ 1759.1-82.

2б. Дефекты поверхности и методы контроля - по ГОСТ 1759.2-82.

2а, 2б. (Введены дополнительно, Изм. № 1).

3. Шлицы прямые - по ГОСТ 24669-81, крестообразные - по ГОСТ 10753-86.

4. Технические требования - по ГОСТ 1759.0-87.

5. Теоретическая масса винтов указана в приложении 1.

6. (Исключен, Изм. № 1).

ПРИЛОЖЕНИЕ 1
Справочное

Длина винта l, мм

Теоретическая масса 1000 шт. стальных винтов, кг, при номинальном диаметре резьбы d, мм

2,5

3

4

5

6

8

10

12

6

0,262

0,479

-

-

-

-

-

-

















-

8

0,294

0,529

1,051

-

-

-

-

-

10

0,325

0,579

1,147

2,098

-

-

-

-

12

0,357

0,629

1,244

2,249

3,353

-

-

-

(14)

0,389

0,679

1,341

2,400

3,550

-

-

-

16

0,421

0,729

1,437

2,551

3,747

-

-

-

(18)

0,453

0,779

1,534

2,702

3,994

-

-

-

















-

20

-

0,829

1,630

2,853

4,141

-

-

-

(22)

-

0,879

1,727

3,004

4,338

8,713

15,36

-

25

-

0,949

1,872

3,230

4,633

9,273

16,27

-

(28)

-

1,023

2,017

3,457

4,928

9,834

17,17

27,85

32

-

1,122

2,210

3,759

5,322

10,580

18,38

29,85

(36)

-

1,220

2,403

4,061

5,716

11,330

19,59

31,85

40

-

1,320

2,596

4,363

6,110

12,080

20,80

33,85

(45)

-

1,440

2,858

4,740

6,610

13,010

22,31

36,84

50

-

1,566

3,079

5,118

7,103

13,950

23,82

38,83

(55)

-

1,690

3,321

5,495

7,597

14,880

25,33

41,33

60

-

1,813

3,562

5,873

8,090

15,820

26,84

44,32

(70)

-

-

-

6,628

9,077

17,690

29,86

48,81

80

-

-

-

7,383

10,060

19,560

32,88

53,89

Примечание. Для определения массы винтов из латуни массы, указанные в таблице, следует умножить на коэффициент 1,08.
