МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
|
ВИНТЫ С ШЕСТИГРАННОЙ ГОЛОВКОЙ Конструкция и размеры Hexagon-head
non-falling-out screws, product grade В. |
ГОСТ Взамен |
Издание с Изменением № 1, утвержденным в декабре 1986 г.(ИУС 2-87) и Поправкой (ИУС 4-90)
Постановлением Государственного комитета СССР по стандартам от 7 июля 1980 г. № 3428 дата введения установлена
01.01.82
Ограничение срока действия снято по протоколу № 7-95 Межгосударственного совета по стандартизации, метрологии и сертификации (ИУС 11-95)
Настоящий стандарт распространяется на винты с шестигранной головкой невыпадающие класса точности В с номинальным диаметром резьбы от 6 до 20 мм.
(Введено дополнительно, Изм. № 1).

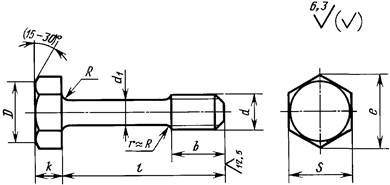

1. Размеры винтов должны соответствовать указанным на чертеже и в табл. 1 и 2.
D = (0,90 ÷ 0,95) S
Таблица 1
мм
|
6 |
8 |
10 |
12 |
16 |
20 |
|
|
Диаметр стержня d1 (пред. откл. h13) |
4,0 |
5,5 |
7,0 |
9,0 |
11,0 |
14,0 |
|
Длина резьбы b |
8 |
10 |
12 |
16 |
20 |
25 |
|
Размер «под ключ» S (пред. откл. h13) |
10 |
13 |
17 |
19 |
24 |
30 |
|
Высота головки k |
4,0 |
5,5 |
7,0 |
8,0 |
10,0 |
13,0 |
|
Диаметр описанной окружности l, не менее |
11,0 |
14,4 |
18,9 |
21,1 |
26,8 |
33,6 |
|
Радиус под головкой R, не более |
0,4 |
0,5 |
0,6 |
0,8 |
||
Таблица 2
|
Длина винта l, мм |
Диаметр резьбы d, мм |
|||||
|
6 |
8 |
10 |
12 |
16 |
20 |
|
|
(18) |
- |
- |
- |
- |
- |
|
|
20 |
- |
- |
- |
- |
- |
|
|
(22) |
- |
- |
- |
|||
|
25 |
- |
- |
- |
|||
|
(28) |
- |
- |
||||
|
32 |
|
|
- |
- |
||
|
(36) |
Стандартные длины |
- |
- |
|||
|
40 |
|
|
- |
- |
||
|
(45) |
- |
- |
||||
|
50 |
||||||
|
(55) |
||||||
|
60 |
||||||
|
(70) |
||||||
|
80 |
||||||
|
(90) |
- |
|||||
|
100 |
- |
|||||
Примечание. Длины винтов, заключенные в скобки, применять не рекомендуется.
Пример условного обозначения винта диаметром резьбы d = 8 мм, с полем допуска 6g, длиной l = 25 мм, класса прочности 5.8, без покрытия:
Винт M8-6g×25.58 ГОСТ 10338-80.
То же, класса прочности 8.8, из стали марки 35Х, с цинковым покрытием толщиной 9 мкм, хроматированным:
Винт M8-6g×25.88.35X.019 ГОСТ 10338-80.
2. Резьба - по ГОСТ 24705-2004, шаг резьбы - крупный. Сбег резьбы - по ГОСТ 10549-80.
1, 2. (Измененная редакция, Изм. № 1).
2а. Допуски и методы контроля размеров и отклонений формы и расположения поверхностей - по ГОСТ 1759.1-82.
2б. Дефекты поверхности и методы контроля - по ГОСТ 1759.2-82.
2а, 2б. (Введены дополнительно, Изм. № 1).
3. Технические требования - по ГОСТ 1759.0-87.
4. Теоретическая масса винтов указана в справочном приложении 1.
5. (Исключен, Изм. № 1).
Справочное
|
Длина винта l, мм |
Теоретическая масса 1000 шт. стальных винтов, кг при номинальном диаметре резьбы d, мм |
|||||
|
6 |
8 |
10 |
12 |
18 |
20 |
|
|
(18) |
4,977 |
- |
- |
- |
- |
- |
|
20 |
5,174 |
- |
- |
- |
- |
- |
|
(22) |
5,372 |
12,46 |
22,25 |
- |
- |
- |
|
25 |
5,668 |
13,02 |
23,16 |
- |
- |
- |
|
(28) |
5,964 |
13,58 |
24,06 |
36,05 |
- |
- |
|
32 |
6,359 |
14,33 |
25,27 |
38,04 |
- |
- |
|
(36) |
6,754 |
15,07 |
26,48 |
40,04 |
- |
- |
|
40 |
7,148 |
16,02 |
27,69 |
42,04 |
- |
- |
|
(45) |
7,642 |
16,76 |
29,20 |
44,53 |
- |
- |
|
50 |
8,135 |
17,69 |
30,71 |
47,03 |
85,42 |
156,9 |
|
(55) |
8,629 |
18,63 |
32,23 |
49,52 |
89,15 |
163,0 |
|
60 |
9,122 |
19,56 |
33,73 |
52,00 |
92,88 |
169,0 |
|
(70) |
10,110 |
21,43 |
36,76 |
57,00 |
100,30 |
181,1 |
|
80 |
11,100 |
23,30 |
39,77 |
62,00 |
107,80 |
193,2 |
|
(90) |
- |
25,17 |
42,77 |
67,00 |
115,30 |
205,3 |
|
100 |
- |
27,04 |
45,77 |
72,00 |
122,80 |
217,5 |
Примечание. Для определения массы винтов из латуни массы, указанные в таблице, следует умножить на коэффициент 1,08.
ПРИЛОЖЕНИЕ 2. (Исключено, Изм. № 1).
