МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

ВИНТЫ С ЦИЛИНДРИЧЕСКОЙ ГОЛОВКОЙ
И СФЕРОЙ НЕВЫПАДАЮЩИЕ КЛАССА
ТОЧНОСТИ
В

Конструкция и размеры

Raised cheese-head non-falling-out screws, product grade B.
Design and dimensions

ГОСТ
10337-80

Взамен
ГОСТ 10337-63

Издание с Изменением № 1, утвержденным в декабре 1986 г.. (ИУС 2-87) и Поправкой (ИУС 4-90)

Постановлением Государственного комитета СССР по стандартам от 7 июля 1980 г. № 3428 дата введения установлена

01.01.82

Ограничение срока действия снято по протоколу № 7-95 Межгосударственного совета по стандартизации, метрологии и сертификации (ИУС 11-95)

Настоящий стандарт распространяется на винты с цилиндрической головкой и сферой невыпадающие класса точности В с номинальным диаметром резьбы от 2,5 до 12 мм.

(Введено дополнительно, Изм. № 1).

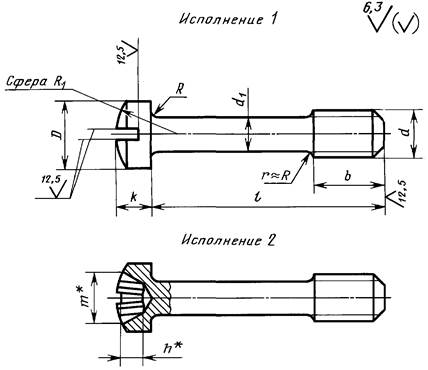

1. Размеры винтов должны соответствовать указанным на чертеже и в табл. 1 и 2.

________

* Размер для справок.

Таблица 1

мм

Номинальный диаметр резьбы d

2,5

3

4

5

6

8

10

12

Диаметр стержня d1 (пред. откл. h13)

1,6

2,0

2,8

3,5

4,0

5,5

7,0

9,0

Длина резьбы b

3

4

5

6

8

10

12

16

Диаметр головки D

4,5

5,5

7,0

8,5

10,0

13,0

16,0

18,0

Высота головки k

1,6

2,0

2,6

3,3

3,9

5,0

6,0

7,0

Радиус сферы R1

3,9

4,3

5,6

7,1

9,4

11,0

13,0

16,0

Радиус под головкой R , не более

0,2

0,4

0,5

0,6

Номер крестообразного шлица

1

2

3

4

Диаметр крестообразного шлица т

2,5

2,8

4,3

4,6

6,3

7,5

9,7

10,7

Глубина крестообразного шлица h, не более

1,2

1,5

2,0

2,3

2,5

3,7

4,6

5,6

Глубина вхождения калибра в крестообразный шлиц

не более

1,4

1,7

2,3

2,6

3,1

4,3

5,4

6,4

не менее

1,1

1,4

1,8

2,1

2,6

3,8

4,9

5,9

Таблица 2

Длина винта l, мм

Диаметр резьбы d, мм

2,5

3

4

5

6

8

10

12

6

-

-

-

-

-

-

8

-

-

-

-

-

10

-

-

-

-

12

-

-

-

(14)

-

-

-

16

-

-

-

(18)

-

-

-

20

-

-

-

-

(22)

-

-

25

-





-

(28)

-

Стандартные длины

32

-





(36)

-

40

-

(45)

-

50

-

(55)

-

60

-

(70)

-

-

-

60

-

-

-

Примечание. Длины винтов, заключенные в скобки, применять не рекомендуется.

Пример условного обозначения винта исполнения 1 диаметром резьбы d = 8 мм, с полем допуска 6g, длиной l = 25 мм, класса прочности 5.8, без покрытия:

Винт M8-6g×25.58 ГОСТ 10337-80

То же, исполнения 2, класса прочности 8.8, из стали марки 35Х, с цинковым покрытием толщиной 9 мкм, хроматированным:

Винт 2M8-6g×25.88.35X.019 ГОСТ 10337-80

2. Резьба - по ГОСТ 24705-2004, шаг резьбы - крупный. Cбeг резьбы - по ГОСТ 10549-80.

1, 2. (Измененная редакция, Изм. № 1).

2а. Допуски и методы контроля размеров и отклонений формы и расположения поверхностей - по ГОСТ 1759.1-82.

2б. Дефекты поверхности и методы контроля - по ГОСТ 1759.2-82.

2а, 2б. (Введены дополнительно, Изм. № 1).

3. Шлицы прямые - по ГОСТ 24669-81, крестообразные - по ГОСТ 10753-86.

(Измененная редакция, Изм. № 1).

4. Технические требования - по ГОСТ 1759.0-87.

5. Теоретическая масса винтов указана в справочном приложении 1.

6. (Исключен, Изм. № 1).

ПРИЛОЖЕНИЕ 1

Справочное

Длина винта l, мм

Теоретическая масса 1000 шт. стальных винтов, кг при номинальном диаметре резьбы d, мм

2,5

3

4

5

6

8

10

12

6

0,282

0,431

-

-

-

-

-

-

8

0,314

0,481

1,113

-

-

-

-

-

10

0,345

0,531

1,209

2,122

-

-

-

-

12

0,377

0,581

1,306

2,273

3,515

-

-

-

(14)

0,405

0,631

1,403

2,424

3,712

-

-

-

16

0,441

0,681

1,499

2,575

3,909

-

-

-

(18)

0,473

0,731

1,595

2,726

4,107

-

-

-

20

-

0,781

1,691

2,877

4,304

-

-

-

(22)

-

0,831

1,787

3,028

4,502

8,672

14,56

-

25

-

0901

1,934

3,254

4,798

9,232

15,46

-

(28)

-

0,971

2,079

3,481

5,094

9,793

16,37

26,62

32

-

1,064

2,272

3,783

5,489

10,540

17,58

28,61

(36)

-

1,172

2,465

4,085

5,884

11,290

18,79

30,61

40

-

1,271

2,658

4,387

6,278

12,040

19,99

32,61

(45)

-

1,395

2,920

4,764

6,772

12,970

21,60

35,10

50

-

1,518

3,141

5,142

7,265

13,910

23,01

37,60

(55)

-

1,642

3,383

5,510

7,759

14,840

24,52

40,09

60

-

1,765

3,624

5,897

8,252

15,780

26,03

43,08

70

-

-

-

6,652

9,239

17,650

29,05

47,57

80

-

-

-

7,407

10,220

19,520

32,07

52,56

Примечание. Для определения массы винтов из латуни массы, указанные в таблице, следует умножить на коэффициент 1,08.

ПРИЛОЖЕНИЕ 2. (Исключено, Изм. № 1).
