РОССИЙСКИЙ ГОСУДАРСТВЕННЫЙ АВТОТРАНСПОРТНЫЙ КОНЦЕРН

(РОСАВТОТРАНС)

ГИПРОАВТОТРАНС

ЗАКАЗ 5050

ОБЩЕСОЮЗНЫЕ НОРМЫ ТЕХНОЛОГИЧЕСКОГО ПРОЕКТИРОВАНИЯ
ПРЕДПРИЯТИЙ АВТОМОБИЛЬНОГО ТРАНСПОРТА

ОНТП-01-91/РОСАВТОТРАНС

Москва - 1991 г,

РОССИЙСКИЙ ГОСУДАРСТВЕННЫЙ АВТОТРАНСПОРТНЫЙ КОНЦЕРН

(РОСАВТОТРАНС)

ОБЩЕСОЮЗНЫЕ НОРМЫ ТЕХНОЛОГИЧЕСКОГО ПРОЕКТИРОВАНИЯ
ПРЕДПРИЯТИЙ АВТОМОБИЛЬНОГО ТРАНСПОРТА

ОНТП-01-91/РОСАВТОТРАНС

Утверждены протоколом концерна "Росавтотранс" от "07" августа 1991 г. №3

Согласовано: с Госстроем СССР от 21.05.91 г. №8/8-8; ГУПО МВД СССР от 17.10.90 г.; № 7/6/1205; Минздравом СССР от 01.10.90 г. №142-12/1248; ЦК профсоюза рабочих автомобильного транспорта и шоссейных дорог от 17.05.90 №ОТ-290; Госкомприродой СССР от 10.10.90 г. № 09-2-8/1365.

Москва - 1991 г.

ВРЕМЕННОЕ СОВМЕСТНОЕ РЕШЕНИЕ
по корректировке нормативных требований, представленных в ОНТП 01-91, МГСН 5.01-94 и касающихся разработки разделов по охране окружающей среды при проектировании стоянок легковых автомобилей

Учитывая специфические условия эксплуатации легковых автомобилей в г. Москве и накопленный опыт проектирования строительства автостоянок с учетом требований, изложенных в различных нормативных и руководящих документах (ОНТП-0191/Росавтотранс, МГСН 5.01.94* и Пособия к МГСН 5.01.94* Выпуск 1, Правительство Москвы; и др.), с целью упорядочения и оптимизации расчетов выбросов в атмосферу и вентиляции помещений автостоянок предлагается руководствоваться следующими уточнениями:

1. Определение выбросов в атмосферу от автомобилей производить по методике, изложенной в ОНТП 01-91, Приложение 5, при этом учитывать следующие исходные данные:

1.1 Удельные выбросы загрязняющих веществ (СО; СН; NО_Х) при расчетах в проектах строительства гаражей до 2005 г. следует принимать по данным таблицы 4 приложения 5 ОНТП 01-91 по показателям 2000 года. Показатели режимов содержания автомобилей в стоянках при определении валовых выбросов принимать по табл. 5 МГСН 5.01-94* с учетом коэффициента усреднения за год, равного 0,5.

1.2 Удельные выбросы диоксида серы (SO₂) принимать по данным таблицы, приведенной ниже

Примечания:

1. Вид топлива: Б - бензин, Д - дизельное топливо

2. Для газобаллонных автомобилей (сжатый газ) удельное значение выбросов SO₂ уменьшаются на 10 %

3. Коэффициент влияния режима движения принимать равным 1,0

4. Данные (**) приведены для случая размещения на стоянках транспорта указанных видов. Для. СО, СН, NО_Х удельные выбросы принимать по показателям 2000 г., расчет выбросов проводить по ОНТП 01-91

1.3 Определение количества выбросов загрязняющих веществ в атмосферу при регулировке двигателя на автомобиле в гаражных условиях (без ремонта двигателя) производить при следующих условиях:

- регулировка производится при различных оборотах двигателя на холостом ходу в течение 10 мин., что эквивалентно пробегу автомобиля 1,7 км при средней скорости 10 км/час;

- количество регулировок определяется технологическим расчетом (кратное ТО-2), но не реже 1 раза в месяц для каждого автомобиля;

- регулировка производится только при наличии шлангового отсоса. При этом возможный прорыв выхлопных газов в помещение следует принимать не более 10 %.

1.4. Для открытых автостоянок количество въездов и выездов следует принимать соответственно 15 и 25 %.

2. Расчет вентиляции гаражей-стоянок производить при следующих исходных данных:

2.1. Воздухообмен в гаражах-стоянках индивидуального (личного) транспорта определяется расчетом при усредненном значении количества въездов и выездов соответственно равным 2 и 8% от общего количества машиномест. При этом концентрация оксида углерода (СО) следует принимать 20 мг/м³. Значение воздухообмена не должно составлять менее 150 м³/час на одно машиноместо.

2.2. Воздухообмен в гаражах-стоянках кратковременного хранения при офисах и общего назначения определяется расчетом по максимальным значениям количеств въездов и выездов, указанных в таблице 5 к МГСН 5.01.94*. При этом концентрацию оксида углерода (СО) следует принимать в зависимости от продолжительности пребывания людей, но не более 1,0 часа, руководствуясь данными технологической части проекта и ГОСТа "Санитарно-гигиенические требования к воздуху рабочей зоны" (12.1.05-88).

2.3 Для подземных гаражей-стоянок вместимость более 25 машиномест предусматривать установку резервного приточного или вытяжного вентилятора.

Указанные выше данные необходимо учитывать при экспертизе проектной документации.

Общесоюзные нормы технологического проектирования предприятий автомобильного транспорта ОНТП-01-91/Росавтотранс разработаны арендным предприятием Гипроавтотранс, Москва (Л.А. Маслов - руководитель темы) с участием арендных предприятий Гипроавтотранса в г.г. Ленинграде и Воронеже.

С введением в действие ОНТП-01-90 утрачивают силу ОНТП 01-86/Минавтотранса РСФСР, утвержденные приказом Минавтотранса РСФСР от 6.03.86 г. №33.

Общесоюзные нормы технологического проектирования предприятий автомобильного транспорта следует соблюдать при разработке технологических решений проектов на строительство новых; реконструкцию, расширение и техническое перевооружение действующих предприятий, зданий и сооружений, предназначенных для организации межсменного хранения, технического обслуживания (ТО) и текущего ремонта (ТР) подвижного состава, включая автомобили с двигателями, работающими на бензине, дизельном топливе, сжиженном нефтяном (СНГ) и сжатом природном газе (СПГ).

Настоящие нормы должны соблюдаться на всех стадиях проектирования, а также при разработке предпроектных материалов.

Требования настоящих норм распространяются на следующие типы предприятий автомобильного транспорта:

автотранспортные предприятия с полным объемом работ ТО и ТР подвижного состава АТП;

эксплуатационные и производственные филиалы автотранспортных предприятий (объединений) с неполным объемом работ ТО-ТР подвижного состава;

базы централизованного технического обслуживания (БЦТО), производственно-технические комбинаты (ПТК), централизованные специализированные производства (ДСП), функционирующие на региональном уровне и выполняющие работы для подвижного состава, эксплуатируемого в других предприятиях, автотранспортные цехи, промышленных и других предприятий;

станции технического обслуживания легковых автомобилей;

гаражи-стоянки для хранения подвижного состава;

грузовые автостанции и терминалы.

пункты периодического освидетельствования баллонов и испытания топливных систем автомобилей, работающих на СПР и СНГ(ППБ).

Настоящие нормы следует использовать также при разработке проектов отдельных зданий и сооружений различного функционального назначения, входящих в состав АТП, эксплуатационных и производственных филиалов, БЦТО, ПТК, гаражей-стоянок.

В табл.1¸3, 49, 61 приведены рекомендуемые при проектировании параметрические ряды предприятий, зданий и сооружений автомобильного транспорта. При технико-экономическом обосновании (ТЭО), или технико-экономическом расчете (ТЭР), а также в случаях, оговоренных заданием на проектирование, допускаются изменения параметров по характеристике и мощности объектов, указанных в таблицах.

Категории помещений и сооружений по взрывопожарной и пожарной опасности и классы взрывоопасных и пожароопасных зон по ПУЭ следует принимать в соответствии с перечнем, утвержденным Минавтотрансом РСФСР. Категории зданий по взрывопожарной и пожароопасности следует определять по ОНТП-24-86 МВД СССР.

Отнесение работающих на предприятиях к группам производственных процессов следует принимать в соответствии с перечнем, утвержденным Минавтотрансом РСФСР по согласованию с отраслевым профсоюзом и Минздравом СССР.

При проектировании зданий и сооружений, кроме настоящих норм, следует руководствоваться также другими действующими нормативными документами и инструкциями, утвержденными или согласованными Госстроем СССР, Госкомприродой СССР, Минздравом СССР, а также стандартами ССБТ.

Нормы не распространяются на проектирование автотранспортных предприятий Министерства обороны СССР, КГБ СССР и МВД СССР.

1. АВТОТРАНСПОРТНЫЕ ПРЕДПРИЯТИЯ, ЭКСПЛУАТАЦИОННЫЕ И ПРОИ3ВОДСТВЕННЫЕ ФИЛИАЛЫ АТП, ПРОИЗВОДСТВЕННО-ТЕХНИЧЕСКИЕ КОМБИНАТЫ, БАЗЫ ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ, ЦЕНТРАЛИЗОВАННЫЕ СПЕЦИАЛИЗИРОВАННЫЕ ПРОИЗВОДСТВА

Параметрический ряд предприятий:

1.1. Номенклатура и группировка автотранспортных предприятий по назначению и по мощности для различных типов подвижного состава приведена в таблице 1.

Таблица 1

1.2. Номенклатура и группировка отдельных зданий и сооружений по назначению, мощности (размерному ряду), входящих в состав автотранспортных предприятий, приведена в табл. 2.

Таблица 2

1.3. Номенклатура пунктов периодического освидетельствования. баллонов и испытания топливных систем автомобилей с двигателями, работающими на сжатом природном газе приведена в табл. 3.

Таблица 3

Режим работы подвижного состава, основного и вспомогательного оборудования (сменность работы)

1.4. Время работы подвижного состава, с учетом подготовителъно-заключительного времени, если оно не оговорено заданием на проектирование, следует принимать по данным табл. 4.

Таблица 4

1.5.Режим возвращения и выпуска подвижного состава следует принимать для АТП и эксплуатационных филиалов по данным табл. 5.

Таблица 5

Примечание: количество подвижного состава, возвращающегося (выезжающего) в часы "пик" следует принимать в размере 70 % от эксплуатационного числа автомобилей.

1.6. Режим работы производств для различных типов предприятий следует принимать по табл. 6.

Таблица 6

Примечание: Большее число дней работы в году и смен работы в сутки следует принимать для АТП, эксплуатационных и производственных филиалов мощностью 300 и более грузовых автомобилей, а также АТП ведомственного транспорта.

Расчетные нормативы периодичности и трудоемкости ТО и ТР подвижного состава, численность работающих

1.7. Производительность труда в производстве ТО и ТР подвижного состава (количество автомобилей, приходящихся на одного производственного рабочего) следует определять по расчетным нормативам, приведенным в настоящем разделе.

При реконструкции предприятий расчетные нормативы периодичности ТО, пробега до КР (ресурса), трудоемкостей и простоя в ТО и ТР, указанные в табл. 8, 9, 10 и 11, для существующего парка подвижного состава следует принимать по действующим "Положениям о техническом обслуживании и ремонте подвижного состава автомобильного транспорта".

Классификация подвижного состава автомобильного транспорта приведена в табл. 7.

Таблица 7

1.7.1. В соответствии с "Положением о техническом обслуживании и ремонте подвижного состава автомобильного транспорта" в процессе эксплуатации к подвижному составу применяются следующие виды технических воздействий:

ежедневное техническое обслуживание (ЕО);

первое техническое обслуживание (ТО-1);

второе техническое обслуживание (ТО-2);

сезонное техническое обслуживание (СО);

текущий ремонт (ТР);

капитальный ремонт агрегатов и узлов (КР).

1.7.2. Ежедневное техническое обслуживание (ЕО) подразделяется на ЕОс, выполняемое ежесуточно и ЕОт, выполняемое перед ТО-1, ТО-2 и ТР, связанным с заменой агрегатов.

1.7.3. Сезонное техническое обслуживание (СО) подвижного состава, связанное с его подготовкой к эксплуатации в зимний и летний период и проводимое 2 раза в год, совмещается с проведением очередного технического обслуживания - ТО-2 и ТО-1 и как отдельно планируемое техническое воздействие при расчете не принимается.

1.7.4. Капитальный ремонт агрегатов и узлов грузовых и легковых автомобилей, а также капитальный ремонт автобусов на базе готовых агрегатов в автотранспортных предприятиях, рассматриваемых в настоящих нормах, не производится, его выполнение следует предусматривать по кооперации в специализированных авторемонтных предприятиях.

1.7.5. Нормативы периодичности ТО подвижного состава для II-ой категории условий эксплуатации следует принимать не менее величин, приведенных в табл. 8.

Ресурс пробега подвижного состава - не менее величин, приведенных в табл. 9.

Таблица 8

Таблица 9

1.7.6. Продолжительность простоя подвижного состава в ТО и ремонте следует принимать не более величин, приведенных в табл. 10.

1.8.Трудоемкости ТО и ТР подвижного состава следует принимать не более величин, приведенных в табл. 11.

Таблица 10

Примечания: 1.Продолжительности простоя подвижного состава в ТО и ТР учитывают замену в процессе эксплуатации агрегатов и узлов, выработавших свой ресурс.

2. Коэффициент технической готовности для прицепов и полуприцепов следует принимать равным коэффициенту технической готовности автомобилей-тягачей, с которыми они работают.

Таблица 11

Примечания: 1. трудоемкости ЕОт следует принимать равными 50 % от трудоемкости ЕОс.

2. Трудоемкости ЕОс предусматривают выполнение уборочно-моечных работ с применением комплексной механизации.

При количестве технологически совместимых автомобилей в предприятии менее 50 допускается проведение моечных работ ручным методом, при этом нормативы трудоемкости, приведенные в таблице, следует принимать с коэффициентом 1,3 ¸ 1,5.

1.8.1 Периодичность и трудоемкость ТО и ТР подвижного состава следует корректировать в зависимости от следующих условий с помощью коэффициентов:

Категории условий эксплуатации подвижного состава                             - К₁

Модификации подвижного состава и организации его работы                - К₂

Природно-климатические условия эксплуатации подвижного состава   - К₃

Количество единиц технологически совместимого подвижного состава     - К₄

Способа хранения подвижного состава                                                        - К₅

Для целей проектирования корректирование нормативов в зависимости от пробега подвижного состава с начала эксплуатации не производится.

1.8.2. Результирующий коэффициент корректирования нормативов определяется как произведение отдельных коэффициентов для следующих показателей:

периодичности ТО                                        К₁´К₃

ресурса пробега до КР                                  К₁´К₂´К₃

трудоемкости ТО                                           К₂´К₄

трудоемкости ТР                                            К₁´К₂´К₃´К₄´К₅

Примечания: 1. Нормативы для карьерных автомобилей-самосвалов в зависимости от категорий условий эксплуатации, модификации и условий работы корректировке не подлежат.

2. Результирующие коэффициенты корректирования периодичности ТО и ресурса не должны быть менее 0,5.

1.8.3. Числовые значения коэффициентов К₁ корректирования нормативов в зависимости от категории условий эксплуатации подвижного состава приведены в табл. 12.

Таблица 12

Примечание: откорректированные значения ресурса и периодичности ТО следует округлять до целых десятков километров с учетом кратности между собой и кратности среднесуточному пробегу.

1.8.4. Числовые значения коэффициентов К₂ корректирования нормативов в зависимости от модификации подвижного состава и организации его работы приведены в табл. 13.

Таблица 13

1.8.5. Численно значения коэффициентов К₃ корректирования нормативов в зависимости от климатических условии эксплуатации подвижного состава приведены в табл.14.

Таблица 14

Примечание: Корректирование периодичности, трудоемкости ТР и ресурса подвижного состава в районах с высокой агрессивностью окружающей среды для целей проектирования не производится.

1.8.6. Числовые значения коэффициентов К₄ корректирования нормативов трудоемкости ТО и ТР в зависимости от количества единиц технологически совместимого подвижного состава (прил. 1) приведены в табл. 15.

Таблица 15

Трудоемкость ЕО не подлежат корректировке коэффициентом К₄.

1.8.7. В зависимости от способов хранения подвижного состава трудоемкости ТР следует корректировать с помощью коэффициента К₅:

при открытом хранении - 1,0

при закрытом хранении - 0,9

1.8.8. Распределение объемов ТО и ТР по видам работ следует принимать по данным табл. 16.

Таблица 16

Примечания: 1. Распределение объема работ ЕО приведено применительно к выполнению моечных работ механизированным методом.

2. В разделе "Участковые работы" для легковых автомобилей в числителе указаны объемы работ для автомобилей общего назначения, в знаменателе - для автомобилей-такси.

3. Дополнительные объемы работ по ЕО для газобаллонных автомобилей следует распределять:

контроль на КПП - 50 %

на посту выпуска (слива) газа - 50 %

по ТР газовой системы питания:

постовые работы - 75 %

в том числе снятие и установка баллонов - 25 %

участковые работы - 25 %

4. Для специализированного подвижного состава, оснащенного дополнительным оборудованием, распределение объемов работ ТО и ТР следует производить с учетом специфики выполняемых работ.

1.8.9. Трудоемкости работ по замене агрегатов и узлов грузовых автомобилей особо большой грузоподъемности на ПТК следует принимать по табл. 17.

Таблица 17

1.8.10. Трудоемкость разборки автомобиля особо большой грузоподъемности после списания следует принимать не более 28 чел. ч.

1.8.11. Норматив трудоемкости работ по переосвидетельствованию автомобильных баллонов для СПГ следует принимать не более 0,48 чел. ч. на 1 баллон, для СНГ - не более 3,0 чел. ч., на испытание одного автомобиля с баллонами СПГ - не более 5 чел. ч.

1.9. Численность эксплуатационного персонала (водителей, кондукторов, экспедиторов) определяется отношением номинального годового фонда времени работы автомобилей с учетом подготовительно-заключительного времени к эффективному годовому фонду времени работающих - штатная численность и к номинальному годовому фонду времени работающих - явочная численность.

Численность производственных рабочих определяется отношением годового объема работ к эффективному годовому фонду времени работающих - штатная численность и к номинальному годовому фонду времени работающих - явочная численность,

Годовые фонды времени рабочих, номинальные и эффективные, приведены в приложении 3.

1.10. Численность вспомогательных рабочих устанавливается в процентном отношении от штатной численности производственных рабочих и принимается в количестве, указанном в табл. 18.

Распределение численности вспомогательных рабочих по видам работ в зависимости от типа предприятий следует принимать по данным табл. 19.

Таблица 18

Примечание: к указанной в таблице численности вспомогательных рабочих дополнительно следует предусматривать:

рабочих для обслуживания очистных сооружений сточных вод численностью по одному человеку на каждые 75 м³/сутки сточных вод;

рабочих для заправки автомобилей топливом и маслом (по заданию на проектирование), по два человека на каждые 250 автомобилей списочного состава;

рабочих для изготовления технологического оборудования и оснастки (по заданию на проектирование численностью 10% от общего количества производственных рабочих.

Таблица 19

Примечания: 1. Для централизованной организации ремонта и обслуживания технологического оборудования, оснастки и инструмента, ремонта и обслуживания инженерного оборудования, сетей и коммуникаций, а также системы материально-технического снабжения предприятий, численность персонала соответствующей службы вспомогательного производства может быть сокращена на 50%.

2. Работы по обслуживанию очистных сооружений и ТЗП процентным соотношением по видам работ не учитываются.

Рабочие по обслуживанию и ремонту очистных сооружений должны суммироваться со вспомогательными рабочими по графе "Ремонт и обслуживание инженерного оборудования, сетей и коммуникаций".

1.11. Численность персонала управления предприятием (кроме эксплуатационной и производственно-технической служб), численность младшего обслуживающего персонала и пожарно-сторожевой охраны в зависимости от мощности предприятия и типа подвижного состава следует принимать по данным табл. 20.

1.11.1. Для производственных автотранспортных объединений, как правило, в одном из производственных филиалов следует предусматривать центральный аппарат управления - общее руководство, планово-производственный отдел, отдел труда и заработной платы, бухгалтерию отдел материально-технического снабжения, отдел кадров, административно-хозяйственный отдел, отдел главного механика, производственно-технический отдел, отдел управления производством и отдел технического контроля численностью, рассчитанной на количество. и объем работ ТО и ТР подвижного состава, агрегатов, узлов, деталей, младший обслуживающий персонал и пожарно-сторожевая охрана.

1.11.2. В эксплуатационных филиалах производственных объединений следует предусматривать руководство филиалом, отдел эксплуатации, диспетчерскую и гаражную службы, численностью, рассчитанной на количество закрепленного за филиалом подвижного состава, персонал управления производством и технического контроля, рассчитанный на количество и объем работ ТО и ТР подвижного состава, младший обслуживающий персонал и пожарно-сторожевая охрана.

1.11.3. Для обслуживающих автотранспортных предприятий (БЦТО, ПТК, ЦСП), мастерских, отдельных зданий для ТО и ТР подвижного состава персонал эксплуатационной службы предусматривать не следует. Численность остального персонала должна приниматься в зависимости от количества обслуживаемого и ремонтируемого подвижного состава.

1.11.4. Численность персонала эксплуатационной службы в зависимости от количества автомобилей в предприятии и коэффициента выпуска автомобилей на линию следует принимать по данным табл. 21.

Таблица 20

Примечания: 1. При организации в регионе центральной машиносчетной станции численность персонала бухгалтерии и отдела эксплуатации автотранспортного предприятия должна быть сокращена на 30%, но составлять не менее 2-х чел по каждой функции.

2. При организации в регионе централизованного обслуживания и ремонта технического оборудования, оснастки и инструмента, а также инженерного оборудования сетей и коммуникаций, численность персонала службы главного механика автотранспортного предприятия должна быть сокращена на 30%, но составлять не менее 1-го чел.

3. При организации в регионе службы централизованного управления производством и маркетинга численность персонала отдела управления производством автотранспортного предприятия должна быть сокращена на 20%, но составлять не менее 1-го чел.

4. Для АТП с количеством автомобилей до 15 должность ИТР и служащих не предусматривается, от 16 до 21 автомобилей - 1 механик, от 26 до 50 автомобилей - начальник гаража, механик, диспетчер и бухгалтер.

Таблица 21

1.11.5. Численность персонала производственно-технической службы в зависимости от количества автомобилей в предприятии и численности производственных рабочих следует принимать по данным табл. 22.

Таблица 22

1.11.6. Распределение персонала по функциям управления эксплуатационной службы приведено в табл. 23, производственно-технической службы - в табл. 24.

Таблица 23

Таблица 24

1.11.7. Численность персонала, не относящегося к аппарату управления, следует принимать, человек:

Основные положения организации труда, прогрессивные технологические процессы и оборудование

1.12. Организацию технологического процесса в автотранспортных предприятиях следует осуществлять в соответствии с "Положением о техническом обслуживании и ремонте подвижного состава автомобильного транспорта", с учетом требований комплексной программы научно-технического прогресса отрасли до 2000 г.

1.13. Развитие производственно-технической базы следует осуществлять, как правило, на основе схем развития отрасли с учетом широкой кооперации, централизации и специализации ТО и ТР подвижного состава на региональном уровне. При организации специализированных производств следует соблюдать принципы создания единых технологических комплексов, включенных в выполнение взаимоувязанных видов работ при производстве ТО и ТР подвижного состава.

Принцип централизации, кооперации и специализации производства ТО и ТР подвижного состава на региональном уровне следует реализовывать, как правило, на базе реконструкции и технического перевооружения действующих предприятий.

Примерное распределение объемов работ по поддержанию подвижного состава на региональном уровне приведено в табл. 25.

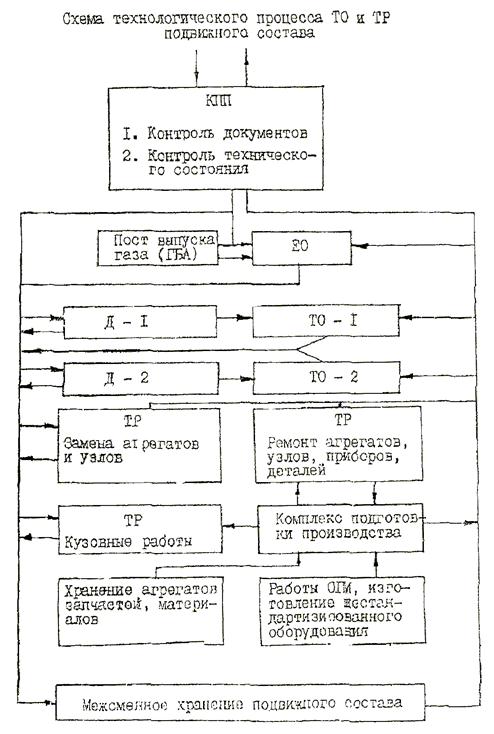

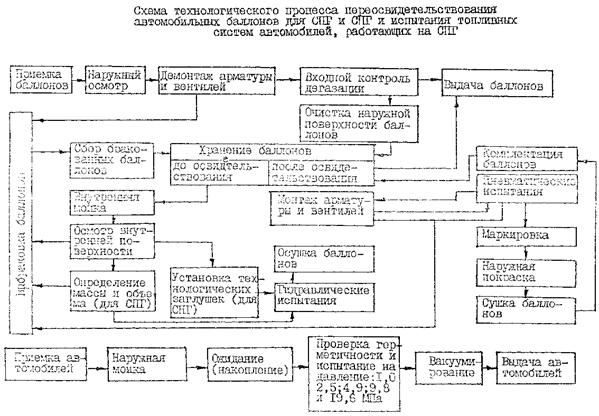

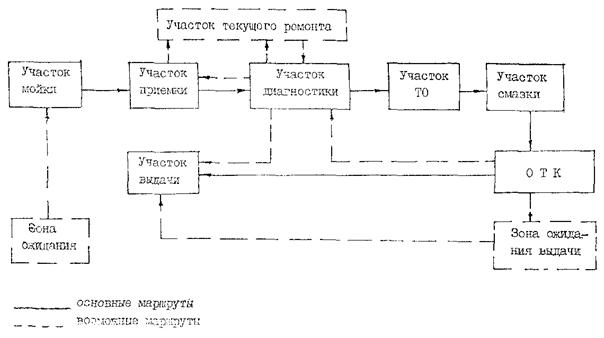

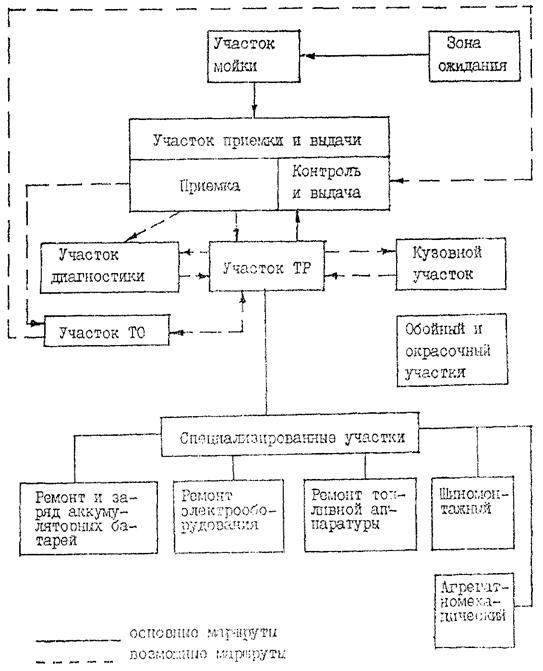

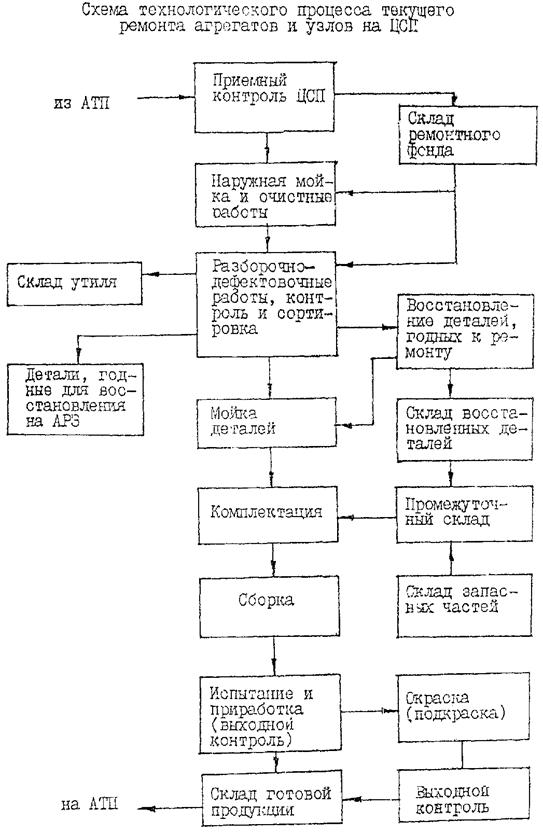

На рис. 1, 2, 3 приведены принципиальные схемы технологических процессов для различных типов автотранспортных предприятий и специализированных производств.

1.14. При разработке конкретных технологических решений отдельных производственных зон и участков следует руководствоваться "Типовыми проектами организации труда на производственных участках автотранспортных предприятий", разработанных "Центроргтрудавтотрансом".

Таблица 25

Рис.1

Рис. 2

Рис. 3

1.15. Для выполнения разборочно-сборочных и регулировочных работ следует предусматривать индивидуальные универсальные неспециализированные рабочие посты, примерное соотношение которых приведено в табл. 26.

Таблица 26

Примечания. 1. Специализированные рабочие посты следует предусматривать при их расчетном количестве 0,9 и более.

2. Приведенные процентные соотношения количества рабочих постов уточняются технологической частью проекта.

3. Для автопоездов при расчетном количество рабочих постов для шиномонтажных работ 2 и более допускается предусматривать поточные линии.

1.16. Для выполнения сварочно-жестяницких и деревообрабатывающих работ следует предусматривать индивидуальные специализированные рабочие посты, размещаемые в соответствующих производственных участках.

Производство окрасочных работ в зависимости от типа подвижного состава и расчетного количества рабочих постов должно предусматриваться на специализированных индивидуальных постах или поточных линиях. При этом минимальное количество постов поточной линии, включая пост сушки подвижного состава после окраски, должно составлять не менее 2-х. Допускается выполнение подготовительных и окрасочных работ на одном рабочем посту.

При расчетном количестве каждого из указанных постов менее 0,5 данные виды работ следует предусматривать по кооперации на других предприятиях или специально оговариваться заданием на проектирование.

1.17. При разработке технологической части проекта следует использовать типовые технологические процессы ТО и ремонта подвижного состава автомобильного транспорта, разработанные научными организациями с применением прогрессивной технологии и оборудования.

1.18. Номенклатуру и количество оборудования следует принимать по "Табелю технологического оборудования и специализированного инструмента для АТН, БЦТО и ПАТО", разработанному НИИАТом, "Нормокомплектам технологического оборудования для зон и участков АТП различной мощности", разработанных Центроавтотехом, которые могут быть использованы также при оснащении оборудованием ПТК и ЦСП с учетом видов работ, выполненных на данном предприятии и численности работающих в максимально загруженной смене. При оснащении технологическим оборудованием ППБ следует руководствоваться основными положениями по разработке проектов пунктов для переосвидетельствования баллонов для СПГ и СНГ, разработанными НИИАТом.

Примечание: Модели технологического оборудования, рекомендуемые "Табелем…", должны уточняться по номенклатурным каталогам заводов-изготовителей, а также типажом перспективных типов гаражного оборудования, намечаемого к производству заводами ПО "Росавтоспецоборудование" и др. ведомствами.

Нормы расчета площади производственных и складских помещений

1.19. Площадь помещений и сооружений (открытых площадок) для хранения подвижного состава, а также площадь помещений для постов ТО и ТР должна определяться в зависимости от расчетного количества автсмобнле-мест хранения, рабочих и вспомогательных постов ТО и ТР и мест ожидания, размеров подвижного состава и норм размещения, в зависимости от категорий автомобилей, приведенных в приложении 2.

1.20. Расчет количества рабочих постов должен производиться раздельно для каждой группы технологически совместимого подвижного состава и раздельно по видам работ ТО и ТР.

1.20.1. Минимальное количество рабочих постов по видам работ ЕОс, кроме механизированных моечных, следует производить по формуле:

                                                                 (1.1)

где: Т_СГ - годовой объем ЕОс, чел. ч.;

К% - процентное отношение вида работ ЕСс (см. табл.16);

К_Р - коэффициент резервирования постов для компенсации неравномерной загрузки, табл. 27;

Д_РГ - число рабочих дней в году;

С - число смен в течение суток, выполнение работ по ЕОс;

s - продолжительность выполнения в течение смены работ по видам ЕОс, ч.;

Р - численность рабочих, одновременно работающих на одном посту, чел. (табл. 28);

К_ИСП - коэффициент использования рабочего времени поста (табл. 29).

Количество механизированных моечных и сушильных постов определяется по формуле:

,                                                                                     (1.2)

где А_С - списочное количество подвижного состава, ед.,

К_Т - коэффициент технической готовности подвижного состава;

Т - продолжительность работы (принимается равной продолжительности возвращения подвижного состава в предприятие, табл. 5);

К_П - коэффициент "пикового" возврата подвижного состава, (К_П = 0,70);

А_Ч - часовая пропускная способность моечного оборудования принимается по паспортной характеристика.

Таблица 27

Таблица 28

Таблица 29

1.20.2. Минимальное количество рабочих постов по ЕОт следует производить по формуле:

                                                                  (1.3)

где: Т_ТГ - годовой объем работ ЕОт, чел. ч.;

Т_ТГ=Т_Т(А_ТО-1+А_ТО-2)´К_ТР,

где: Т_Т - разовая трудоемкость ЕОт, чел. ч.;

А_ТО-1+А_ТО-2 - годовое количество ТО-1 и ТО-2;

К_ТР - коэффициент, учитывающий выполнение ЕОт при ТР, связанным с заменой агрегатов (К_ТР=1,6);

К_ИСП, К_Р, Д_РГ, С, s, р - имеют те же значения, что и в формуле (1.1), но применительно к режиму выполнения ЕОт.

1.20.3. Выполнение работ ЕО (ЕОс и ЕОт) следует, как правило, предусматривать в двух зданиях (помещениях): для моечно-уборочных работ; для всех прочих работ. При реконструкции и расширении предприятия для выполнения моечно-уборочных работ ЕО, как правило, следует использовать здания механизированных моек; для выполнения прочих работ ЕОс строительство нового здания следует предусматривать только при отсутствии возможности приспособления для выполнения этих работ существующих зданий.

1.20.4. Минимальное количество постов ТО-1 и ТО-2, общего и углубленного диагностирования, разборочно-сборочных и регулировочных работ ТР, сварочно-жестяницких, деревообрабатывающих и малярных работ следует определять по формуле:

где: Т_Г - годовой объем работ, чел. ч.;

К_Р - коэффициент резервирования постов (табл. 27);

Д_РГ - число рабочих дней в году;

С - число смен работы в сутки;

s - продолжительность смены, ч.;

Р - численность одновременно работающих на одном посту, чел. (табл. 28);

К_ИСП - коэффициент использования рабочего времени поста (табл. 29).

При определении количества рабочих постов общего диагностирования следует суммировать объем контрольно-диагностических работ ТО-1 и 50% объема контрольно-диагностических работ ТР.

При определении количества рабочих постов углубленного диагностирования следует суммировать объем контрольно-диагностических работ ТО-2 и 50% объема контрольно-диагностических работ ТР.

При расчете количества постов ТО-1 и ТО-2 из общего объема работ следует вычитать объем контрольно-диагностических работ.

1.20.5. При суммарном расчетном количестве постов общего и углубленного диагностирования, равном и меньшем единицы, эти работы допускается проводить на одном посту с применением универсального оборудования и переносных диагностических приборов.

При расчетном коэффициенте загрузки диагностических постов различного назначения, равном менее 0,75, допускается на этих постах проведение регулировочных работ.

1.20.6. Первое и второе техническое обслуживание, а также общее диагностирование, могут проводиться на поточных линиях, индивидуальных проездных или тупиковых специализированных постах.

Поточный метод обслуживания и диагностирования рекомендуется при следующих условиях:

для ТО-1 и общего диагностирования одиночных автомобилей при расчетном количестве рабочих постов 3 и более, автопоездов - 2 и более;

для ТО-2 одиночных автомобилей при расчетном количестве рабочих постов 4 и более, автопоездов - 3 и более.

Допускается на одних и тех же рабочих постах предусматривать выполнение ТО-1 и ТО-2 автомобилей или автопоездов с организацией работ в разные смены суток.

При выполнении ТО-1 и ТО-2 в разные смены суток допускается выполнение смазочно-очистительных операций на общих специализированных рабочих постах.

При расчетном количестве рабочих постов общего диагностирования, равным менее 0,5, допускается размещать диагностическое оборудование на поточной линии ТО-1.

Углубленное диагностирование автомобилей должно проводиться на индивидуальных специализированных рабочих постах.

1.21. Количество вспомогательных постов контрольно-пропускного пункта определяется по формуле:

,                                                                                    (1.5)

где: А_С - списочное количество подвижного состава, ед.;

К_Т - коэффициент технической готовности подвижного состава;

Т - продолжительность работы (принимается равной продолжительности возвращения, подвижного состава в предприятие, табл. 5);

К_П - коэффициент "пикового" возврата подвижного состава, (К_П=0,70);

А_Ч - часовая пропускная способность одного поста (табл. 30).

Таблица 30

1.22. Число мест ожидания подвижного состава перед ТО и ТР следует принимать:

для поточных линий технического обслуживания - по одному для каждой поточной линии;

для индивидуальных постов технического обслуживания, диагностирования, текущего ремонта - 20% от количества рабочих постов.

При наличии в предприятии закрытой стоянки подвижного состава, а также для природно-климатических районов умеренно-теплого, умеренно-теплого влажного, теплого влажного, жаркого сухого места ожидания в помещении постов ТО и ТР предусматривать не следует; для очень жаркого сухого района места ожидания следует предусматривать под навесом на территории предприятия.

1.23. Число автомобиле-мест хранения подвижного состава должно приниматься по списочному количеству подвижного состава в предприятии за вычетом рабочих постов ТО и ТР, мест ожидания перед ТО и ТР, а также автомобилей, находящихся в капитальном ремонте, в постоянных длительных командировках и автомобилей, постоянно работающих в 3-ю смену.

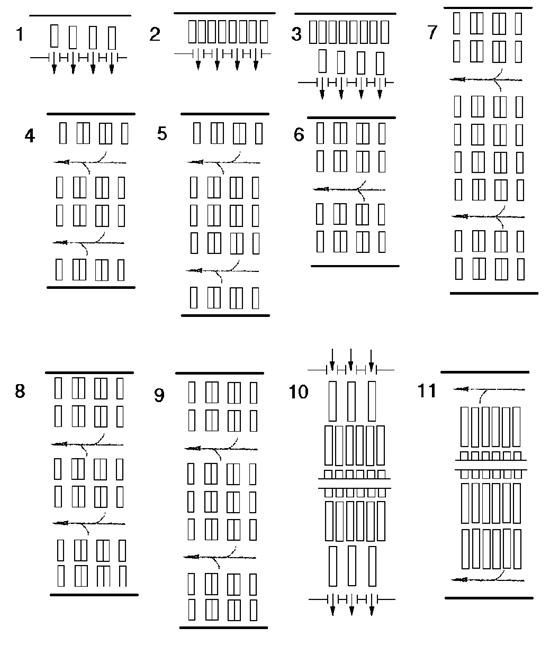

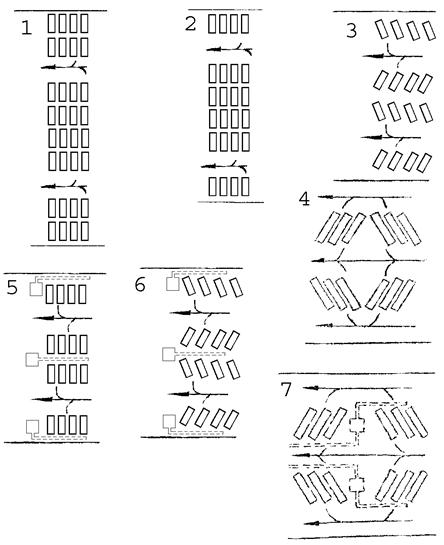

Способы хранения подвижного состава в зависимости от климатических и эксплуатационных условий следует предусматривать в соответствии с приложением 4.

1.24. Высота помещения для хранения. подвижного состава от пола до низа выступающих строительных конструкций и до низа подвесного оборудования и коммуникаций должна быть на 0,2 м больше высоты наиболее высокого подвижного состава, но не менее 2,0 м.

Высота помещения для рабочих постов ТО и ТР подвижного состава от пола до низа выступающих строительных конструкций должна определяться в зависимости от высоты обслуживаемого подвижного состава, наличия и типа подъемно-транспортного оборудования и оснащения рабочих постов или приниматься согласно приложению 2 табл. 8.

1.25. Площадь производственных помещений участковых работ должна определяться по нормам расстановки оборудования в зависимости от площади, занятой оборудованием и коэффициентов плотности расстановки оборудования, согласно приложению 2 табл. 6 и 7.

Принятая общая площадь производственных помещений участковых работ не должна иметь отклонения от расчетной более чем на ±10%.

Коэффициенты загрузки основного технологического оборудования должны составлять не ниже:

1.26. Нормативы площади складских помещений АТП, эксплуатационных и производственных филиалов, БЦТО и ПТК, установлены исходя из продолжительности хранения материалов и запасных частей, приведенной в табл. 31.

Таблица 31

Примечания. 1. Для автотранспортных предприятий, расположенных в отдаленных районах или местах нерегулярного снабжения, допускается увеличивать продолжительность хранения запасных частой и материалов, но не более чем в 2 раза.

2. При организации в регионе централизованной системы материально-технического снабжения и при наличии центральных оборотных складов, продолжительность хранения запасных частей и материалов, кроме топлива, для АТМ следует уменьшить в 2 раза.

1.26.1. Площади складских помещений и сооружений АТП определяется произведением удельных нормативов, приведенных в табл. 32, на численность подвижного состава и на корректирующие коэффициенты в зависимости:

К^С₁ - от среднесуточного пробега подвижного состава;

К^С₂ - от численности технологически совместимого подвижного состава;

К^С₃ - от типа подвижного состава;

К^С₄ - от высоты складирования;

К^С₅ - от категорий условий эксплуатации.

Результирующий коэффициент корректирования определяется как произведение отдельных коэффициентов.

Таблица 32

Примечания. 1. Площади складских помещений и сооружений для эксплуатационных и производственных филиалов, БЦТО, ПТК и ЦСП с учетом их централизованного материально-технического обеспечения на региональном уровне следует принимать с коэффициентом 0,6 от указанных в таблице.

2. Площадь топливозаправочного пункта или площадки для размещения передвижных, топливозаправочных средств следует определять исходя из нормативного расхода топлива, продолжительности запаса и норм размещения, приведенных в ВСН-01-89 Минавтотранса РСФСР.

3. Площадь складирования дегазированных баллонов на ППБ, поступивших и прошедших переосвидетельствование, следует принимать не более 9,5 м²/100 автомобилей в год.

1.26.2. Числовые значения корректирующих коэффициентов в зависимости от среднесуточного пробега приведены в табл. 33.

Таблица 33

1.26.3. Числовые значения корректирующих коэффициентов в зависимости от количества технологически совместимого подвижного состава приведена в табл. 34.

Таблица 34

1.26.4. Числовые значения корректирующих коэффициентов в зависимости от типа подвижного состава приведены в табл. 35.

Таблица 35

1.26.5. Числовые значения корректирующих коэффициентов в зависимости от высоты складирования приведены в табл. 36.

Таблица 36

1.26.6. Числовые значения корректирующих коэффициентов в зависимости от категорий условий эксплуатации приведены в табл. 37.

Таблица 37

Уровень механизации и автоматизации производственных процессов ТО и ТР, удельный вес рабочих, занятых ручным трудом в АТП

1.27. Уровень механизации и автоматизации производственных процессов ТО и ТР и удельный вес рабочих, занятых ручным трудом в АТП следует определять в соответствии с действующей "Методикой оценки уровня и степени механизации и автоматизации производств ТО и ТР подвижного состава автотранспортных предприятий" МУ-200-РСФСР-13-0087-87, Минавтотранс РСФСР, М.1987 г.

1.28. Уровень механизации и автоматизации производств должен быть не ниже значений:

для АТП комплексных - 30 - 40 %

для эксплуатационных филиалов - 25 - 30 %

для производственных филиалов - 35 - 42 %

для БЦТО и ПТК - 40 - 45 %

для ЦСП - 45 - 50 %

1.29 Удельный вес рабочих (кроме водителей), занятых ручным трудом в целом по АТП не должен превышать 70 - 60 %.

Примечание: Меньшие значения показателей уровня механизации и автоматизации приведены для АТП меньшей мощности.

Нормы расхода воды, электроэнергии, тепла, сжатого воздуха, эксплуатационных материалов, запасных частей

1.30. Удельные нормы расхода воды, потребляемой и сточной, по типам автотранспортных предприятий приведены в табл. 38.

Таблица 38

1.30.1. Суточные расходы воды предприятием определяются по удельным показателям, приведенным в табл. 38 и корректирующим коэффициентам в зависимости:

К^В₁ - от мощности предприятия;

К^В₂ - от типа подвижного состава;

К^В₃ - от наличия прицепного состава.

1.30.2. Числовые значения корректирующих коэффициентов в зависимости от мощности предприятия, кроме предприятий для карьерных автомобилей-самосвалов, приведены в табл. 39.

Таблица 39

1.30.3. Числовые значения корректирующих коэффициентов в зависимости от типа подвижного состава приведены в табл. 40.

Таблица 40

1.30.4. Числовые значения корректирующих коэффициентов в зависимости от наличия прицепного состава приведены в табл. 41.

Таблица 41

1.30.5. Процентное соотношение потребления воды оборотной, химичёской, питьевой, а также расхода сточных вод на различные производственные и хозяйственные нужды в АТП приведено в табл. 42.

Таблица 42

Примечание: Числовые значения показателей, указанных в таблице дробью приведены в числителе - для АТП со списочным составом до 500 ед., в знаменателе - для АТП со списочным составом свыше 500 ед.

1.31. Удельные нормы установленной мощности электропотребителей и коэффициентов спроса для определения трансформаторной мощности приведены в табл. 43.

Таблица 43

1.31.1. Нормы установленной мощности электропотребителей корректируются в зависимости:

К^Э₁ - от мощности предприятия;

К^Э₃ - от типа подвижного состава и наличия прицепов (см. табл. 40 и 41)

1.31.2 Числовые значения корректирующих коэффициентов в зависимости от мощности предприятий приведены в табл. 44.

Таблица 44

1.32. Удельные нормы расхода тепла для различных типов предприятий приведены в табл. 45.

Таблица 45

Примечания: Для смешанного парка автомобилей удельные показатели расхода тепла на вентиляцию следует принимать по интерполяции.

2. Для зданий в легких металлических конструкциях показатель расхода тепла на отопление следует умножить на коэффициент 0,98.

3. Для АТП легковых автомобилей и автобусов расход тепла указан при закрытом хранении.

4. Для АТП грузовых автомобилей расход тепла указан при открытом хранении автомобилей с воздухоподогревом.

5. Расход тепла при газовом подогреве приведен при использовании подогревателей типа "Малютка" с расходом газа 0,1 - 0,4 м³/ч.

1.32.1. Нормы расхода тепла на отопление, вентиляцию и горячее водоснабжение корректируются в зависимости:

К^Т₁ - от мощности предприятия;

К^В₂, К^В₃ - от типа подвижного состава и наличия прицепов (см. табл. 40 и 41);

К^Т₂ - от расчетной наружной температуры воздуха.

1.32.2. Числовые значения корректирующих коэффициентов в зависимости от мощности предприятия приведены в табл. 46.

Таблица 46

1.32.3. Числовые значения корректирующих коэффициентов в зависимости от расчетной температуры наружного воздуха приведены в табл. 47.

Таблица 47

1.33. Удельные нормы расхода сжатого воздуха по типам автотранспортных предприятий приведены в табл. 48.

Таблица 48

Примечание: Для всех типов предприятий (кроме ППБ) с газобаллонными автомобилями расход сжатого воздуха следует принимать с коэффициентом 1,25.

1.33.1. Нормы расхода сжатого воздуха, приведенные в табл. 48, корректируются в зависимости:

К^СВ₁ - от мощности предприятия;

К^В₂, К^В₃ - от типа подвижного состава и наличия прицепов (см. табл. 40 и 41).

1.33.2. Числовые значения корректирующих коэффициентов в зависимости от мощности предприятия принимаются по табл. 49.

Таблица 49

Примечание: Удельный расход сжатого воздуха учитывает все потребности, включая хранение подвижного состава и резервирование мощности (производительности) компрессорного оборудования

1.34. Нормы расхода материалов и запасных частей для выполнения транспортной работы и поддержания подвижного состава в технически исправном состоянии при определении эксплуатационных затрат следует принимать:

топлива - по линейным нормам расхода, утвержденным Госпланом СССР с учетом надбавок на объем выполняемой транспортной работы, работу автомобилей с прицепами, работу подвижного состава в зимнее время, передвижение подвижного состава внутри предприятия и т.п.;

масел и смазочных материалов - по временным нормам расхода для автомобильного транспорта, утверждённым Госпланом СССР (расход определяется в литрах на 100 литров общего расхода топлива без учета надбавок на продолжительность эксплуатации подвижного состава);

автомобильных шин - по гарантийным нормам пробега в км с учетом общего годового пробега всех колес подвижного состава без учета запасных колес;

запасных частей, материалов - (в том числе кислорода и ацетилена) и инструмента - по ведомственным нормам расхода, утвержденным в установленном порядке Министерствами и ведомствами;

двигателей и агрегатов - по Положению о техническом обслуживании и ремонте подвижного состава автомобильного транспорта, Минавтотранса РСФСР; М., 1986 г.

Утилизация попутных материалов и вторичных ресурсов

1.35. Хранение металлически отходов производства из черных металлов (выбракованные детали; узлы и агрегаты автомобилей, листовая обрезь, стружка) следует предусматривать на открытых площадках с твердым покрытием, оборудованных стеллажами, ларями, ящичной тарой в соответствии с ГОСТ 2787-86.

Количество" отходов из черных металлов следует принимать в размере 60% от веса списываемого автомобиля.

Хранение отходов производства из цветных металлов, а также утильных деталей, сдача которых обязательна при получении новых (аккумуляторные батареи, блоки цилиндров, головки блоков, подшипники и пр.), следует предусматривать в закрытых помещениях. Отходы цветных металлов, в т.ч. свинцовый глет, должны храниться по группам в соответствии с ГОСТ 1639-78.

Хранение неметаллических отходов производства (бумага, пластические массы и пр.) следует предусматривать на открытых площадках с твердым покрытием, оборудованных соответствующей тарой. Их утилизация должна предусматриваться по согласованию с местными органами санитарного надзора

Расстояние от площадок для хранения неметаллических отходов производства до зданий и сооружений АТП следует принимать не менее 15 м.

1.36. Отработавшие моторные и трансмиссионные масла автомобилей подлежат сбору, хранению и отгрузке для их последующей регенерации на специализированных предприятиях согласно "Временной инструкции по сбору ,приему, хранению, рациональному использованию и транспортировке отработанных нефтепродуктов", утвержденной Госснабом СССР.

Смешение отработавших моторных и трансмиссионных масел в резервуарах и трубопроводах не допускается.

Допускается установка одного насоса для отгрузки отработавших моторных и трансмиссионных масел с раздельными системами трубопроводов.

Устройство для отгрузки отработавших масел должно обеспечивать возможность удобного заполнения автоцистерн и других передвижных емкостей.

2. СТАНЦИИ ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ ЛЕГКОВЫХ АВТОМОБИЛЕЙ (СТОА) И ГАРАЖИ-СТОЯНКИ ИНДИВИДУАЛЬНЫХ ВЛАДАЛЬЦЕВ.

Параметрический ряд предприятий

2.1. Номенклатура и группировка СТОА и гаражей-стоянок по назначению и размерному ряду приведена в табл. 50.

Таблица 50

Примечания: по целевому назначению и характеру производственной деятельности различают следующие типы СТОА:

а) комплексного обслуживания (все виды ТО и ТР)

б) специализированного обслуживания (диагностические, ремонта и регулировки тормозов, ремонта приборов системы питания и электрооборудования, ремонта и зарядки аккумуляторных батарей, ремонта кузовов, моечные),

- гарантийного обслуживания,

- самообслуживания,

совмещенные с автозаправочными станциями.

2. В количество рабочих постов, определяющих размеры станции, кроме постов ТО и ТР, входят посты уборочно-моечных работ, предназначенные для автомобилей, поступающих в обслуживание и ремонт на станцию, а также дополнительные рабочие посты (противокоррозионной защиты, коммерческой мойки, предпродажной подготовки автомобилей).

Режим работы производства (сменность работы)

2.2. Рекомендуемый режим работы производства по оказанию услуг населению по ТО и ТР легковых автомобилей, принадлежащих гражданам, следует принимать по табл. 51.

Таблица 51

2.3. Номинальные и эффективные трудовые фонды времени работы технологического оборудования и рабочих постов ТО и ТР легковых автомобилей следует принимать по данным приложения 3.

Производительность труда и трудоемкость ТО и ТР. Численность работающих

2.4. Производительность труда (количество обслуживаемых автомобилей в год на одного производственного рабочего) следует определять расчетом как соотношение количества комплексно обслуживаемых автомобилей в год к численности производственных рабочих.

2.5. Нормативы трудоемкости ТО и ТР автомобилей на 1000 км пробега разовые в зависимости от типов автомобилей, для городских и дорожных СТОА следует принимать не более величин, приведенных в табл. 52.

Таблица 52

Примечания. 1. Трудоемкости уборочно-моечных работ и работ по антикоррозийному покрытию автомобилей в показатели удельной трудоемкости ТО и ТР на 1000 км пробега автомобилей (графа 2) не включаются.

2. Работы по противокоррозионной защите автомобилей рекомендуется предусматривать для СТОА с числом рабочих постов 15 и более, если указанные работы не оговорены заданием на проектирование.

2.6. Частоту заездов на СТОА и гараж-стоянку следует принимать по данным табл. 53.

Таблица 53

Примечание: В числителе приведено количество заездов на ТО и ТР, в знаменателе - на посты мойки автомобилей.

2.7. Нормативы трудоемкости ТО и ТР автомобилей, указанные в графе 2 таблицы 52, следует корректировать в зависимости от размера СТОА, определяемой количеством рабочих постов, а также климатических районов эксплуатации автомобилей. Нормативы разовой трудоемкости на 1 заезд, указанные в графах 3, 4, 5, 6 указанной таблицы в зависимости от размеров СТОА и климатических условий эксплуатации автомобилей, не корректируются.

Числовые значения коэффициентов корректирования трудоемкости ТО и ТР в зависимости от количества рабочих постов на СТОА следует принимать:

Числовые значения коэффициентов корректирования трудоёмкости ТО и ТР автомобилей в зависимости от климатических условий следует принимать по данным табл. 14, по числовым значениям коэффициентов для ТР с применением их для ТО и ТР легковых автомобилей, обслуживаемых СТОА.

2.6. Примерное распределение трудоемкости ТО и ТР автомобилей по видам работ на городских СТОА следует принимать по данным табл. 54.

Таблица 54

Примечание: В зависимости от специализации СТОА при наличии соответствующего технико-экономического обоснования или в соответствии с заданием на проектирование допускается корректировка процентного распределения годовых объемов по видам работ ТО и ТР легковых автомобилей, принадлежащих гражданам.

2.9. Распределение трудоемкости работ ТО и ТР автомобилей по видам работ на дорожных СТОА следует принимать по данным табл. 54 графа 2.

Распределение трудоемкости работ ТО и ТР легковых автомобилей на "постовые" и "участковые" рекомендуется принимать по данным табл. 55.

Таблица 55

2.10. Списочная численность производственных рабочих по ТО и ТР легковых автомобилей, принадлежащих гражданам, определяется отношением годового объема работ к эффективному годовому фонду времени работающих, явочная численность - то же, отношением к номинальному годовому фонду времени работающих, указанному в приложении 3.

Определение численности производственных рабочих по профессиям следует производить в соответствии с распределением трудоемкости ТО и ТР легковых автомобилей по видам работ, приведенных в табл. 54.

2.11. Численность вспомогательных рабочих следует принимать в процентном отношении от списочной численности производственных рабочих (табл. 19).

2.12. Распределение численности вспомогательных рабочих по видам работ следует принимать по данным табл. 56.

Таблица 56

2.13. Численность персонала инженерно-технических работников и служащих предприятия, младшего обслуживающего персонала, пожарно-сторожевой охраны в зависимости от размера СТОА следует принимать по данным табл. 57.

Таблица 57

Основные положения организации ТО и ТР легковых автомобилей, принадлежащих гражданам. Прогрессивные технологические процессы и оборудование

2.14. Предоставление услуг и перечень работ по ТО и ТР легковых автомобилей на СТОА, а также организация технологического процесса должны осуществляться в соответствии с "Положением о техническом обслуживании и ремонте легковых автомобилей, принадлежащих гражданам", Минавтопром СССР.

2.15. Организацию технологического процесса ТО и ТР автомобилей на СТОА следует принимать в соответствии со схемами, приведенными на рис. 4 и 5.

2.16. Номенклатуру и количество технологического оборудования производственных участков следует принимать по "Табелю технологического оборудования и специнструмента для станций технического обслуживания легковых автомобилей, принадлежащих гражданам", Мипавтопрома СССР, в зависимости от размера СТОА с учетом специализации станции по определенной модели автомобилей или видам ТО и ТР, выполняемых на станции.

Примечание: Модели технологического оборудования, рекомендуемые "Табелем…", должны уточняться по данным ежегодных сводных заявок потребности оборудования и по номенклатуре заводов-изготовителей.

Нормы расчета площади производственных и складских помещений и сооружений

2.17. Площадь помещений и сооружений (открытых площадок) для хранения подвижного состава, а также площадь помещений для постов ТО и ТР должна, устанавливаться в зависимости от расчетного количества автомобиле-мест хранения, рабочих постов и мест ожидания, габаритных размеров подвижного состава и норм размещения, указанных в приложении 3.

Схема производственного процесса полнообъемного ТО на СТОА

Рис. 4

Схема технологического процесса ТР на СТОА

Рис. 5

2.18. Количество рабочих постов уборочно-моечных работ (предшествующих ТО и ТР), постов ТО, диагностирования, разборочно-сборочных и регулировочных работ, кузовных и окрасочных работ ТР, а также вспомогательных постов для приемки и выдачи определяется по формуле:

,

где: Т_Г - годовой объем постовых работ, чел. час.

К_Н - коэффициент неравномерности загрузки постов,

Д_РГ - число рабочих дней в году,

Н - число смен работы в сутки

Т_СМ - продолжительность смены

Р - численность одновременно работающих на одном посту, чел.

К_ИСП - коэффициент использования рабочего времени поста.

При определении количества постов по видам работ принимается:

- коэффициент неравномерности загрузки постов К_Н=1,15;

- коэффициент использования рабочего времени поста К_ИСП=0,95 при одной смене работы СТОА, К_ИСП=0,94 при двухсменной работе СТОА;

- численность одновременно работающих на одном посту для постов моечно-уборочных работ, ТО и ТР - 2 чел., для кузовных и окрасочных работ - 1,5 чел., для приемки выдачи автомобилей - 1 чел.

2.19. Количество рабочих постов для выполнения косметической (коммерческой) мойки легковых автомобилей, принадлежащих гражданам, определяется исходя из суточной производственной программы, продолжительности выполнения работ и производительности моечного оборудования.

где: П - количество рабочих постов, ед.

А_С - суточная производственная программа, ед.

Т_В- продолжительность выполнения работ, ч.

Р - производительность моечного оборудования, авт./ч. :

2.20. Количество мест ожидания ТО и ТР следует принимать из расчета 0,5 автомобиле-места на один рабочий пост. Места ожидания рекомендуется размещать непосредственно в помещениях постов ТО и ТР автомобилей.

2.21. Количество мест хранения автомобилей (стоянки) следует принимать из расчета на один рабочий пост:

- для городских СТОА - 3 места,

-для дорожных СТОА - 1,5 моста.

Количество мест для стоянки автомобилей клиентов и персонала СТОА вне территории следует принимать из расчета 2 места стоянки на 1 рабочий пост.

2.22. Площадь производственных помещений участковых работ должна определяться по нормам размещения оборудования и плотности их расстановки, приведенных в приложении 3.

2.23. В составе административных помещений следует предусматривать помещение заказчиков, включающую зону для размещения сотрудников, оформляющих заказы и выполняющих денежные операции, зону продажи запасных частей, автопринадлежностей, инструмента и автокосметики и автоматические камеры хранения личных вещей заказчиков.

Площадь помещения для заказчиков следует для городских СТОА принимать из расчета 9-12 м² на 1 рабочий пост.

Площадь зоны продажи запчастей, автопринадлежностей, инструмента и автокосметики составляет 30% от общего помещения заказчиков.

Для дорожных СТОА площадь помещения заказчиков следует принимать 6-8 м² на один рабочий пост.

Примечание: Большие значения показателей принимаются для СТОА с меньшим числом рабочих постов.

2.24. Площадь складских помещений и сооружений СТОА легковых автомобилей определяется произведением удельных нормативов, приведенных в табл. 58 на каждые 1000 комплексно обслуживаемых условных автомобилей.

Таблица 58

Примечания: 1. Площадь кладовой для хранения агрегатов и автопринадлежностей, снятых с автомобилей на время выполнения работ на СТОА, следует принимать из расчета 16 м² на один рабочий пост по ремонту агрегатов, кузовных и окрасочных работ.

2. Площадь для хранения запасных частей, автопринадлежностей, инструмента и автокосметики, предназначенных для продажи на СТОА, следует принимать в размере 10% площади запасных частей и деталей.

3. Площадь склада шин принимается из расчета 50% сдаваемых в ремонт шин на СТОА при норме хранения 10 дней.

2.25. При организации на СТОА приема отработавших аккумуляторных батарей, площадь кладовой для их хранения следует принимать 0,5 м² на 1000 комплексно обслуживаемых автомобилей.

2.26. В гаражах-стоянках легковых автомобилей, принадлежащих гражданам, допускается предусматривать посты самообслуживания ТО и ТР в количестве:

-для мойки автомобилей - один пост на 100 автомобиле-мест хранения;

-для технического обслуживания и ремонта - один пост на 200 автомобилей.

Уровень механизации и автоматизации производственных процессов ТО и ТР, удельный вес рабочих, занятых ручным трудом на СТОА

2.27. Уровень механизации и автоматизации производственных процессов ТО и ТР и удельный вес рабочих, занятых ручные трудом, на СТОА следует определять в соответствии с действующей "Методикой оценки уровня и степени механизации и автоматизации производств ТО и ТР подвижного состава автотранспортных предприятий" МУ-200-РСФСР-13-0087-87, Минавтотранс РСФСР, М., 1987 г.

Уровень механизации и автоматизации производств по видам работ должен быть не ниже приведенных значений:

для уборочно-моечных работ - 30 - 40 %

для полнообъемного ТО - 25 - 30 %

для ТР - 20 - 25 %.

2.28. Удельный вес рабочих, запятых ручным трудом, в целом по СТОА не должен превышать 80 - 70 %.

Примечание: Меньшие значения показателей уровня механизации и автоматизации приведены для СТОА меньшей мощности.

Нормы расхода воды, тепла, сжатого воздуха, установленной мощности токоприемника

2.29. Удельные нормы расхода воды, тепла, сжатого воздуха и установленной мощности токоприемников на 1 рабочий пост приведены в табл. 59.

Таблица 59

2.30. Нормы расхода воды, тепла, сжатого воздуха, установленная мощность электропотребности корректируется в зависимости:

К^В₁ - от мощности предприятия

К^В₁ - от типа подвижного состава.

Нормы расхода тепля дополнительно корректируются в зависимости от расчетной температуры окружающего воздуха (см. табл. 47) по числовым значениям коэффициентов, приведенным для АТП.

2.30.1. Числовые значения корректирующих коэффициентов в зависимости от мощности СТОА приведены в табл. 60.

Таблица 60

2.30.2. Числовые значения корректирующих коэффициентов в зависимости от типа подвижного состава приведены в табл. 61.

Таблица 61

Утилизация попутных материалов и вторичных ресурсов

2.31. Требования к утилизации отходов производства, отработанных моторных масел следует принимать аналогично приведенным в разделе 1 настоящих норм.

3. ГРУЗОВЫЕ АВТОСТАНЦИИ И ТЕРМИНАЛЫ

Параметрический ряд предприятий

3.1. Номенклатура и группировка предприятий по мощности приведены в табл. 62.

Таблица 62

Примечание: Техническая эксплуатация (обслуживание и ремонт) собственных и арендуемых подъемно-транспортных средств, а также изготовление и крупный ремонт тары (поддонов и контейнеров) должен осуществляться централизованно на базах механизации и специализированных производствах (мастерских).

Режим работы производства (сменность работы)

3.2. Рекомендуемый режим работы грузовых автостанций (ГАС) и терминалов следует принимать по табл. 63.

Таблица 63

3.3. Номинальные эффективные годовые фонды времени работы технологического оборудования следует принимать по данным приложения 3.

Производительность труда и численность работающих

3.4. Производительность труда (норма выработки на одного грузчика следует принимать 15 т в смену, с учетом коэффициентов корректирования производительности труда) в зависимости от мощности ГАС и терминалов:

до 250 т	- 0,7
св. 250 т до 500 т	- 1,0
св. 500 т до 750 т	- 1,1
св. 750 т до 1000 т	- 1,2
св. 1000 т до 1500 т	- 1,25
св. 1500 т	- 1,3

3.5. Для определения численности грузчиков и рабочих других специальностей на ГАС следует руководствоваться следующими расчетными нормативами:

3.5.1. От общего объема среднесуточной переработки грузов следует принимать количественные соотношения различных операций в процентах:

в складских помещениях - 30

на контейнерной площадке - 50

на площадке перецепки полуприцепов - 20

3.5.2. При расчете площадей складов и площадок коэффициент равномерности поступления грузов следует принимать 1,4.

3.5.3. Срок хранения грузов на ГАС следует принимать: в складских помещениях не более 3 дней, на площадках - не более 2-х дней.

3.5.4. Соотношение грузов, поступающих в среднетоннажных (3 т) и крупнотоннажных (24 т) контейнерах, следует принимать 75 % и 25 % соответственно.

3.5.5. Количество ремонтируемых контейнеров следует принимать не более 10 % от общего количества, поступающего на ГАС.

Средняя трудоемкость ремонта одного контейнера следует принимать 1,1 чел. ч.

3.5.6. Количество перерабатываемых грузов в терминалах (складских помещениях) - 100%, в том числе:

-тарно-штучные грузы – 70 %,

в т.ч. грузы в контейнерах массой до 1,25т – 20 %

и пакетах на плоских поддонах – 50 %

- длинномерные грузы – 30 %

Срок хранения: для 30 % груза - 3 дня

для 70 % груза - 20 дней.

3.6. Списочную численность водителей погрузчиков и крановщиков следует определять отношением номинального фонда времени работы механизмов (погрузчиков, кранов) к эффективному времени работающих: явочная численность - то же, отношением к номинальному годовому фонду времени работающих, указанному в приложении 4.

3.7. Численность грузчиков ГАС следует определять по формуле:

где: Р - количество грузчиков, чел.;

Q - среднесуточный объем переработки грузов в складских помещениях, т;

Н_В - норма выработки одного грузчика в т/смену;

К - коэффициент невыхода на работу по болезни, в связи с отпуском и пр., К=1,11.

3.8. Количество рабочих по ремонту контейнеров следует определять по формуле:

, чел.,

где: Р_К - количество рабочих по ремонту контейнеров;

Т_К - годовая трудоемкость по ремонту контейнеров, составляющая 840 чел. ч. на каждые 100 тонн переработки грузов;

Ф_ЭФ - годовой фонд времени рабочих по ремонту контейнеров.

3.9. Численность рабочих по ТР подвижного состава на ГАС следует принимать в зависимости от количества рабочих постов, численности рабочих на одном посту, составляющей 2 чел., с учетом сменности работы.

3.10. Численность вспомогательных рабочих, следует принимать в размере 30% от списочной численности производственных рабочих.

3.11. Распределение численности вспомогательных рабочих по видам работ следует принимать по данным табл. 64.

Таблица 64

3.12. Численность персонала управления предприятием, младшего обслуживающего персонала и пожарно-сторожевой охраны в зависимости от суточного объема переработки грузов на ГАС следует принимать по табл. 65.

Таблица 65

Нормы расчета площади складирования и переработки грузов, перецепки полуприцепов, постов ТО и ТР, мест хранения автопоездов

3.13. Общую расчетную площадь склада следует определять по формуле:

,

где: Ф_ОБЩ - общая площадь склада, м²;

Е_С - емкость склада, т;

Г - удельная нагрузка на пол, принимается равной 2 т/м²;

К_И - коэффициент использования площади склада, К_И=0,35.

Емкость склада определяется произведением суточного объема переработки грузов в складских помещениях на продолжительность хранения грузов и на коэффициент неравномерности их поступления, указанные в п. п. 3.5.1¸3.5.4.

3.14. Площадь контейнерной площадки следует определять формуле:

Ф_КП=Н_КП×Ф_1К×(1+К_КП),

где: Ф_КП - площадь контейнерной площадки, м²;

К_КП - коэффициент, учитывающий дополнительные площадки на проходы, проезды и технологические зазоры, К_КП=0,5;

Н_КП - количество контейнеров на площадке, шт.;

Ф_1К - площадь одного контейнера, составляющая для среднетоннажного контейнера 2,78 м², для крупнотоннажных контейнеров - 15,8 м².

3.15. Количество контейнеров на контейнерной площадке следует определять по формуле:

,

где: Б_К - среднесуточный объем контейнерных перевозок, т;

Т_КХ - срок хранения грузов на контейнерной площадке, дни;

К_Н - коэффициент неравномерности поступления грузов, К_Н=1,4;

Р - процентное соотношение контейнеров среднетоннажных и крупнотоннажных (75 и 25%);

К_И - коэффициент использования загрузки контейнера, К_И=0,7;

Д_К - грузоподъемность контейнера, т.

3.16. Количество постов перецепки следует определять по формуле:

,

где: А_П - количество постов перецепки;

А_Т.П. - количество автопоездов, работающих по системе тяговых плеч, соответствующее 1,87 ед. на каждые 100 тонн переработки грузов;

Т_П - время пребывания автопоезда на территории ГАС, принимаемое равным 4 ч.;

П_СМ - число смен работы станции в сутки;

Т_СМ - продолжительность смены, ч.

3.17. Количество постов ТР следует принимать при мощности ГАС:

до 500 т переработки грузов в сутки - 1 пост;

св. 500 т переработки грузов в сутки - 2 поста.

3.18. Количество мост хранения иногородних автопоездов на охраняемой стоянке с газоподогревом следует определять по формуле:

,

где А_СТ - количество мест хранения иногородних автопоездов;

Б_С - суточный объем переработки грузов, т;

К_Н - коэффициент неравномерности поступления грузов;

Д_АП - грузоподъемность автопоезда, Д_АП=14 т;

К_И - коэффициент, определенный из условия, что стоянкой пользуются 50 водителей иногородних автопоездов, прибывающих на ГАС в течение суток, К_И=0,5;

К_ГР - коэффициент использования грузоподъемности автопоезда, К_ГР=0,7.

Потребность в основных подъемно-транспортных машинах и оборудовании

3.19. Расчетное количество авто- и электропогрузчиков следует определять по формуле:

,

где: А_ЭП - количество автоэлектропогрузчиков, ед.;

Н_ГО - количество грузовых операций (погрузка, разгрузка) при переработке грузов на ГАС, Н_ГО=2;

Б_С - суточный объем переработки грузов, т;

Т_П - время работы, час.;

В - производительность погрузчиков, составляющая 10 т/ч на каждую тонну грузоподъемности.

Количество индивидуальных зарядных устройств (для электропогрузчиков) следует принимать на единицу больше количества электропогрузчиков. Зарядные станции для них следует предусматривать в соответствии с "Указаниями по проектированию зарядных станций тяговых и стартерных аккумуляторных батарей", Тяжпромэлектропроекта.

3.20. Количество автомобильных кранов на контейнерной площадке следует принимать при мощности ГАС:

до 1000 т - 1 шт.

св.1000 т - 2 шт.

3.21. Количество козловых кранов на контейнерной площадке и. подвесных кранов в закрытых складах принимается из расчета один кран на каждые 60 погонных метров площадки, склада.

3.22. Количество автомобильных весов на территории грузовой станции следует принимать 1 шт. при мощности 500 т и более переработки грузов.

Нормы расхода воды, тепла, сжатого воздуха, установленной мощности токоприемников

3.23. Удельные нормы расхода воды на расчетную единицу следует принимать по данным табл. 66.

Таблица 66

3.24. Удельные установленные мощности электропотребителей для определения трансформаторной мощности следует принимать по данным табл. 67.

Таблица 67

3.25. Удельные нормы расхода тепла на расчетную единицу следует принимать по данным табл. 68.

Таблица 68

3.26. Удельный расход сжатого воздуха следует принимать по данным таблицы 69.

Таблица 69

3.27. Нормы расхода воды, тепла, сжатого воздуха, установленная мощность электропотребителей корректируются в зависимости от мощности предприятия (табл. 70) и температуры наружного воздуха (табл. 47) по числовым значениям коэффициентов, приведенным для АТП.

Таблица 70

Уровень механизации и автоматизации производства, удельный вес рабочих, занятых ручным трудом

3.28. Уровень механизации следует определять по формуле:

где: Б_МЕХ - годовой объем работ, выполняемых механизированным способом;

Б_РУЧН - годовой объем работ, выполненный с применением ручного труда.

Уровень механизации складских операций должен быть не ниже 55%.

3.29. Удельный вес рабочих, занятых ручным трудом, следует определять отношением количества основных производственных рабочих, занятых ручным трудом, к общему количеству основных производственных рабочих и должен быть не выше 45 %.

ПРИЛОЖЕНИЯ

Приложение 1

ПЕРЕЧЕНЬ
групп технологически совместимых автомобилей для производства технического обслуживания и текущего ремонта

Приложение 2

НОРМЫ РАЗМЕЩЕНИЯ ПОДВИЖНОГО СОСТАВА И ОБОРУДОВАНИЯ

Таблица 1

Категорирование подвижного состава в зависимости от габаритных размеров

Примечания. 1. Для автомобилей и автобусов с размерами длины и ширины, отличающимися от размеров, приведенных в таблице, категория определяется по наибольшему размеру.

2. Категория автопоездов определяется по габаритным размерам автомобилей-тягачей.

3. Сочлененные автобусы относятся к III категории автомобилей.

Таблица 2

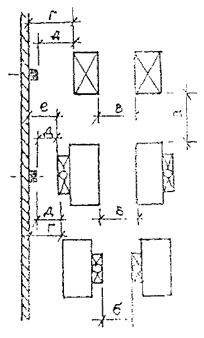

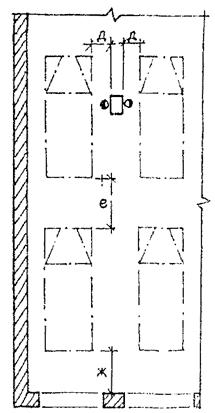

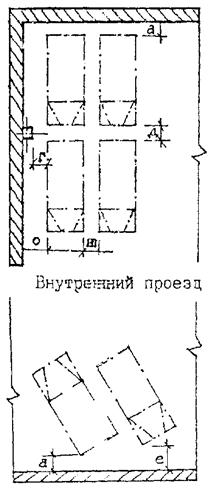

Расстояния между подвижным составом, элементами строительных конструкций зданий и сооружений в помещении и на открытых площадках

Примечания. 1. Нормы расстояний, указанные в таблице, для автомобиле-мест хранения и ожидания на открытых площадках следует увеличивать для одиночных автомобилей на 0,1 м; для автопоездов и сочлененных автобусов - на 0,2 м.

2. Посты ТО и ТР и автомобиле-места хранения, указанные на эскизах 1, 3, 6 таблицы допускается размещать под утлом к оси внутреннего проезда.

3. Хранение прицепов и полуприцепов допускается отцепленными от автомобилей и седельных тягачей.

4. Для хранения автомобилей, принадлежащих гражданам, допускается увеличение расстояний между продольными сторонами автомобилей до 0,6 - 0,7 м.

Таблица 3

Габариты приближения подвижного состава друг к другу и к элементам строительных конструкций зданий и оборудованию при маневрировании подвижного состава.

Таблица 4

Примечание. 1. Ширина внутренних проездов определена из условия въезда подвижного состава на рабочие посты передним ходом.

2. Для нормативов, приведенных дробью, в числителе указана ширина проезда, при условии выезда задним ходом; в знаменателе - при выезде передним ходом.

3. Для канавных постов ширина внутренних проездов определена из условия длины рабочей части канавы, равной габаритной длине подвижного состава.

4. Дополнительный маневр подвижного состава предусматривает применение одного заднего хода при въезде на рабочие посты и выезде с них.

5. Ширину внутренних проездов для рабочих постов, оборудованных четырех, шестистоечными подъемниками, следует принимать по нормативам, приведенным для канавных постов, для рабочих постов, оборудованных передвижными стойками, одно- двухплунжерными гидравлическими подъёмниками, следует принимать по нормативам, указанным для напольных постов.

Таблица 5

Ширина внутригаражного проезда при въезде и выезде для хранения подвижного состава

Примечания. 1. Для нормативов, проведенных дробью, в числителе указана ширина проезда при условии выезда задним ходом, в знаменателе - при выезде передним ходом.

2. Дополнительный маневр подвижного состава предусматривает применение одного заднего хода при въезде на машино-место хранения и ожидания и выезде с них.

3. Увеличение габаритов приближения подвижного состава, приведенных в табл. 2, на каждый 0,1 м (но не более 0,4 м) уменьшает ширину внутреннего проезда для автомобилей I категории на 0,15 м, для автомобилей II и III категории - на 0,2 м.

Таблица 6

Нормы размещений технологического оборудования

Примечания. 1. Размещение технологического оборудования, кроме норм, приведенных в таблице, должно учитывать устройство транспортных проездов для доставки к рабочим местам агрегатов, узлов, деталей и материалов. Ширина проездов должна быть не менее:

2200 мм - при грузоподъемности транспортного средства до 0,5 т и размера груза, тары до 880 мм,

2700 мм - то же до 1,0 т и 1200 мм соответственно,

3600 мм - то же до 3,2 т и 1600 мм соответственно.

2. Размещение складского оборудования должно учитывать способ хранения на площадках, в стеллажах, штабелях, поддонах, таре и т.п., средства механизации подъемно-транспортных работ (краны, штабеллеры, ручные и механизированные тележки, авто- и электропогрузчики и т.п.), габаритные размеры хранимых и транспортируемых агрегатов, узлов, деталей и материалов.

Минимальная ширина прохода между стеллажами составляет 1,0 м.

Ширина проезда между стеллажным оборудованием должна назначаться в зависимости от технической характеристики применяемых средств механизации, их габаритных размеров, радиуса поворота, а также с учетом габаритов транспортируемых изделий.

Таблица 7

Значения плотности расстановки технологического оборудования

Примечания. 1. Площадь производственных помещений участковых работ, в которых располагаются рабочие посты (сварочно-жестяницкий, деревообрабатывающий участки), определяются суммированием произведения площади, занятой оборудованием, на коэффициент плотности расстановки оборудования с площадью, занятой постами, определяемой в соответствии с требованиями настоящего раздела норм.

2. Площадки складирования агрегатов, узлов, деталей и материалов, располагаемые в производственных помещениях, в площадь, занятую оборудованием, не включаются, а суммируются с расчетной площадью помещения.

3. Площадь малярного участка определяется в зависимости от количества и габаритов окрасочно-сушильного оборудования (камер, решеток), постов подготовки, нормативных состояний между оборудованием, подвижным составом и элементам и строительных конструкций здания.

Таблица 8

Высота помещений постов ТО и ТР, хранения подвижного состава до низа выступающих строительных конструкций

Примечания. 1. В таблице указана высота помещения для каждого типа подвижного состава с учетом применения подъемно-транспортного оборудования номинальной грузоподъемности, необходимой для перемещения наиболее тяжелого агрегата, узла.

2. При оборудовании рабочих постов локальными подъемно-транспортными средствами (монорельс с электроталью, кран консольный поворотный), а также при применении передвижного напольного подъемно-транспортного оборудования (электроавтопогрузчики, ручные краны) высота помещения должна учитывать габаритные размеры и высоту подъема применяемого оборудования.

3. При обслуживании и ремонте смешанного парка подвижного состава допускается установление высоты помещения с учетом подъема кузова автомобилей-самосвалов в межферменном пространстве с гарантированным предохранением строительных конструкций от повреждения.

4. Высота помещений для автомобилей-самосвалов определена по габариту поднятого кузова для напольных постов.

5. Высота помещения для хранения подвижного состава от пола до низа выступающих строительных конструкций и до низа подвесного оборудования и коммуникаций должна быть на 0,2 м больше высоты наиболее высокого подвижного состава, но не менее 2 м.

6. Высоту помещений постов ЕО следует принимать с учетом габаритных размеров моечного и другого оборудования комплекса ЕО.

Приложение 3

ФОНДЫ ВРЕМЕНИ РАБОТЫ АВТОМОБИЛЕЙ, ОБОРУДОВАНИЯ И ПРОИЗВОДСТВЕННОГО ПЕРСОНАЛА

Таблица 1

Номинальный годовой фонд времени работы оборудования

Номинальный годовой фонд времени работы автомобиля определяется расчетом, произведением числа дней работы транспорта в году на время в наряде и на коэффициент технической готовности.

Эффективный годовой фонд времени работы оборудования

Таблица 2

Таблица 3

Номинальный и эффективный годовые фонды времени производственного персонала

Примечания. 1. Продолжительность рабочей смены производственного персонала не должна превышать 8,2 часа. Допускается увеличение рабочей смены работающих при общей продолжительности работы не более 41 часа неделю.

2. Приведенные в таблице эффективные годовые фонды времени не распространяются на работающих в районах Крайнего Севера и других районах, приравненных к ним.

Приложение 4
Обязательное

СПЕЦИАЛЬНЫЕ ТРЕБОВАНИЯ ТЕХНОЛОГИЧЕСКОГО ПРОЦЕССА К ПРЕДПРИЯТИЯМ, ЗДАНИЯМ, СООРУЖЕНИЯМ И ОБОРУДОВАНИЮ

Генеральные планы предприятий

1. На территории предприятия перед въездом на посты уборочных, моечных и других работ комплекса ЕО следует предусматривать площадки накопления подвижного состава вместимостью не менее 10-ти процентов пропускной способности соответствующих постов.

2. На территории промышленных филиалов АТП, ЦСП, БЦТО, ПТК, СТОА и ГАС следует предусматривать площадки для временного хранения подвижного состава, принадлежащего другим предприятиям, подразделениям предприятий и гражданам и прибывающего для производства работ ТО и ТР; вместимость указанных площадок должна устанавливаться технологической частью проекта.

3. Расстановку подвижного состава на открытой площадке, расположенной на территории предприятия, следует предусматривать в соответствии со схемами, указанными на рис. 1.

Расстановка по схемам 1-4 предназначена для хранения подвижного состава без устройства подогрева автомобилей, а по схемам 5-7 - с устройством подогрева автомобилей для обеспечения запуска двигателей в холодное время года.

Расстановка по схемам 1, 2 и 5 предназначена для хранения одиночных автомобилей и автобусов; по схемам 3 и 8 - для автопоездов в составе седельного тягача с полуприцепом и сочлененных автобусов; по схемам 4 и 7 - для автопоездов в составе автомобиля с одним или несколькими прицепами.

Расстановку на открытой площадке легковых автомобилей, принадлежащих гражданам, следует предусматривать по схемам 3 и 5 без устройства подогрева.

При размещении подвижного состава на открытой площадке рекомендуется принимать угол между продольной осью автомобиля и осью внутреннего проезда:

для одиночных автомобилей и автобусов - 90°;

для автопоездов и сочлененных автобусов - от 60° до 45°.

4. Стационарные топливозаправочные пункты (ТЗП) и специальные площадки для размещения передвижных автозаправочных станций на шасси автомобиля или прицепа (ПАЗС) следует предусматривать на территории предприятия из условия обеспечения хранения и раздачи не менее 3-х сортов топлива для АТП грузовых автомобилей и автобусов и 2-х сортов топлива для АТП легковых автомобилей. Запас хранимого топлива принимается не менее 5 дней.

Общая вместимость топливных резервуаров не должна превышать:

- для стационарных ТЗП - 300 м³

- для передвижных ПАЗС - 30 м³.

Количество топливораздаточных колонок в случае, не оговоренном заданием на проектирование, следует принимать из расчета:

1 колонка на 100 автобусов,

1 колонка на 150 грузовых автомобилей,

1 колонка на 200 легковых автомобилей.

ПАЗС рекомендуется применять в АТП при численности автомобилей не более 200 ед.

Расстояние от площадки для передвижных ПАЗС до зданий и сооружений АТП следует предусматривать в соответствии с ВСН-01-89 Минавтотранса РСФСР как для площадок с автомобилями, перевозящих ГСМ; до зданий и сооружений соседних промпредприятий - не менее 40 м.

СХЕМЫ

расстановки подвижного состава на открытой площадке, расположенной на территории предприятия

Рис. 1

Площадки САЗП и для ПАЗС должны располагаться, как правило, в подветренной зоне ветров преобладающего направления по отношению к административно-бытовому корпусу АТП, быть благоприятными для озеленения, при этом насаждения не должны ухудшать условий видимости и проветривания.

Схему движения автотранспорта на площадках ТЗП и ПАЗС следует принимать односторонней, с раздельными друг от друга подъездными дорогами.

Размеры и размещение площадок для ТЗП и ПАЗС должны обеспечивать независимый от заправочных островков проезд автомобилей на стоянку и при выезде на линию.

На ТЗП возможна организация маслораздаточного пункта в случае, оговоренном заданием на проектирование.

5. Требования к размещению на территории предприятия зданий и сооружений, а также к санитарно-защитной зоне следует принимать по ВСН-01-89/Минавтотранса РСФСР.

Сооружения и помещения для хранения автомобилей

6. Хранение подвижного состава в АТП может осуществляться на открытой площадке, под навесом или в закрытом помещении.

Способы хранения подвижного состава а автотранспортных предприятиях следует принимать, как правило, в зависимости от типа автомобилей, климатических условий и видов транспортной работы, приведенных в таблице 1.

Хранение легковых автомобилей на СТОА следует предусматривать в зависимости от климатических условий:

- закрытое для очень холодного климатического района (I_I);

- под навесом для очень жаркого сухого климатического района (Б₁₂);

6.1. Расстановку подвижного состава в помещениях стоянки следует предусматривать в соответствии со схемами, указанными на рис. 2.

Схемы 1-9 предназначены для хранения одиночных автомобилей и автобусов, схемы 10 и 11-- для автопоездов и сочлененных автобусов.

Количество автопоездов и сочлененных автобусов в направлении движения при расстановке по схемам 10 и 11 не должно превышать восьми.

При расстановке автомобилей различных категорий допускается размещение автомобилей меньшей длины по схемам 3 и 6 в три ряда и по схемам 10 и 11 в десять рядов в направлении движения.

Схемы 1, 2 и 4 предназначены для хранения автомобилей, которые постоянно должны быть готовы к выезду, и легковых автомобилей, принадлежащих гражданам.

Способы хранения подвижного состава

Таблица 1

СХЕМЫ

Расстановки подвижного состава в помещениях стоянки

Рис. 2

Помещения и сооружения для производства ТО и ТР подвижного состава

7. Производственно-складские помещения ТО и ТР предприятий по обслуживанию автомобилей I, II и III категорий следует размещать в одном здании. Допускается размещение в отдельном здании помещений комплекса ЕО, окрасочных, кузовных, шиномонтажных и сопутствующих им работ ТР подвижного состава.

8. Для выполнения отдельных видов или группы работ ТО и ТР подвижного состава, устанавливаемых технологической частью проекта, с учетом их противопожарной опасности и санитарных требований следует предусматривать отдельное помещение для выполнения следующих групп работ ТО и ТР подвижного состава:

а) моечных, уборочных и других работ комплекса ЕО, кроме заправки автомобилей топливом;

б) постовых работ ТО-1, ТО-2, общего диагностирования, разборочно-сборочных и регулировочных работ ТР;

в) постовых работ углубленного диагностирования;

г) агрегатных, слесарно-механических, электротехнических и радиоремонтных работ, работ по ремонту инструмента, ремонту и изготовлению технологического оборудования, приспособлений и производственного инвентаря;

д) испытания двигателей;

е) ремонта приборов системы питания карбюраторных и дизельных двигателей;

ж) ремонта аккумуляторных батарей;

з) шиномонтажных и вулканизационных работ;

и) таксометрических работ;

к) кузнечно-рессорных, медницко-радиаторных, сварочных, жестяницких и арматурных работ;

л) деревообрабатывающих и обойных работ;

м) окрасочных работ.

Примечания. 1. Работы по ремонту приборов системы питания допускается производить в одном помещении категории "Д" совместно с выполнением работ, указанных в подпункте "г".

2. В предприятиях при количестве автомобилей I, II и III категории до 200 включительно и количестве автомобилей IV категории до 50 включительно, а также на СТОА с количеством постов ТО и ТР до 10-и включительно работы, указанные в подпунктах б) и г) допускается производить в одном помещении.

3. Шиномонтажные работы допускается производить в помещении постов ТО и ТР подвижного состава.

4. В предприятиях при количестве автомобилей I категории до 200 включительно посты углубленного диагностирования допускается размещать в помещении постов ТО и ТР подвижного состава.

5. Для АТП и промышленных филиалов при количестве автомобилей I категории 500 и более, II и III категории 300 и более и IV категории 100 и более, для БЦТО, ПТК, ЦСП выполнение работ, указанных в подпунктах б), г), к) и м) допускается предусматривать в отдельных помещениях без устройства противопожарных перегородок в пределах каждой группы.

6. Помещения для выполнения окрасочных работ следует предусматривать в соответствии с требованиями "Правил и норм техники безопасности, пожарной безопасности и производственной санитарии для окрасочных цехов", утвержденных Минхимнефтемашем.

7. На СТОА с количеством постов ТО и ТР до 10 включительно в помещении постов ТО и ТР допускается размещать посты для ремонта кузовов с применением сварки при условии, что указанные посты должны быть ограждены сплошными несгораемыми экранами высотой 2,5 м от пола и обеспечены централизованным газоснабжением.

8. Проемы между помещениями моечных работ комплекса ЕО и смежными с ними помещениями хранения, постов ТО и ТР подвижного состава допускается заполнять водонепроницаемыми шторами.

9. Для автомобилей, предназначенных для перевозки пищевых продуктов, следует предусматривать отдельные посты для санитарной обработки кузовов, выполняемое после наружной мойки автомобилей, их кабин, шасси и трансмиссии.

Для хранения химикатов и приготовления моющих растворов, предназначенных для санитарной обработки кузовов, следует предусматривать отдельное помещение.

10. Для выполнения постовых работ ТО и ТР автомобилей, перевозящих фекальные жидкости и мусор, ядовитые материалы, инфицирующие материалы, горюче-смазочные материалы следует предусматривать для каждого типа подвижного состава отдельные помещения, отвечающие аналогичным требованиям, изложенным в ВСН-01-89 для помещений хранения указанных групп автомобилей.

11. Для выполнения моечных, уборочных и других работ комплекса ЕО при температуре наружного воздуха 0С° и выше допускается предусматривать посты, расположенные на открытой площадке или под навесом.

12. В районах со средней температурой наружного воздуха самого холодного месяца года 0°С и выше работы ТО-1, ТО-2, разборочно-сборочные работы по замене агрегатов и узлов, регулировочные, шиномонтажные, сварочные, жестяницкие и деревообрабатывающие работы ТР допускается производить на постах, расположенных под навесом из негорючих материалов.

13. В помещении для размещения сварочных, жестяницких участков, а также в помещении деревообрабатывающего участка допускается размещать посты для выполнения соответственно сварочно-жестяницких или столярных работ непосредственно на подвижном составе.

Сварочные работы непосредственно на автомобиле следует производить при соблюдении Правил пожарной безопасности для предприятий автомобильного транспорта общего пользования и ГОСТ 12.3.003-86.

Посты сварочных, жестяницких и арматурных работ для автомобилей IV категории с количеством постов не более 2-х допускается отделять от помещений постов ТО и ТР перегородкой из негорючих материалов высотой не менее 4-х метров для обеспечения пропуска подъемно-транспортных средств.

Ацетиленовые и кислородные баллоны в количестве не более 10 шт. каждого наименования для организации сварочных постов следует размещать в соответствии с положениями ВСН-01-89/Минавтотранса РСФСР.

14. Подачу автомобилей на посты окраски и сушки следует предусматривать устройствами, исключающими заводку двигателя и образование искрения.

15. Для выполнения аккумуляторных работ следует предусматривать три помещения:

- для ремонта аккумуляторных батарей;

- для зарядки аккумуляторных батарей;

- для хранения кислоты и приготовления электролита.

На предприятиях, где не предусмотрен ремонт аккумуляторов, специальный шкаф для зарядки аккумуляторных батарей допускается размещать в помещениях категорий "Д" по пожарной опасности.

16. Для хранения запасных частей и материалов, указанных ниже в каждом подпункте, следует предусматривать отдельное помещение, выгороженное противопожарными перегородками и перекрытиями в зависимости от степени огнестойкости здания:

а) двигателей, агрегатов, узлов, деталей, непожароопасных материалов, металлов, инструмента, ценного утиля (цветной металл и т.п.);

б) автомобильных шин (камер и покрышек);

в) смазочных материалов;

г) лакокрасочных материалов;

д) твердых сгораемых материалов (бумага, картон, ветошь).

Хранение на АТП баллонов с ацетиленом, кислородом и азотом должно предусматриваться в отдельно стоящем одноэтажном здании не ниже II степени огнестойкости или под навесом из несгораемых материалов в общем количестве не более 80 шт.

Баллоны с ацетиленом и кислородом должны храниться отдельно друг от друга в изолированных помещениях, выделенных. глухими ограждающими конструкциями с пределом огнестойкости не менее 0,75 часа. Для этих помещений следует предусматривать изолированные выходы наружу. Противопожарные разрывы от зданий и навесов с указанными баллонами до других зданий и сооружений производственного назначения следует принимать не менее 20 м, до административно-бытового назначения - не менее 25 м, до жилых и общественных зданий - не менее 100 м. Допускается пристраивать навесы с баллонами к противопожарной стене 1-го типа производственных зданий категории "В" не ниже II степени огнестойкости.

Помещение для хранения автомобильных шин площадью более 50 м² должно располагаться у наружной стоны здания с оконным проемом.

17. Хранение сменной потребности двигателей, агрегатов, узлов, деталей, материалов (за исключением ЛВЖ и ГЖ) и инструмента - допускается производить непосредственно в помещении постов ТО и ТР подвижного состава в кладовой, выгороженной перегородками из негорючих материалов без нормированного предела огнестойкости.

18. Хранение автомобильных шин допускается совместно с другими материалами исходя из условия совместности хранения при общей площади помещения до 50 м² включительно.

19. При необходимости заправки автомобилей топливом после ремонта указанные операции следует производить на ТЗП, размещаемых на территории предприятия в соответствии с требованиями ВСН-01-89.

Устройства и сооружения для осмотра автомобилей

20. Для обеспечения доступа к агрегатам, узлам и деталям, расположенным снизу подвижного состава, в процессе выполнения работ ТО и ТР преимущественно должны использоваться напольные механизированные устройства (гидравлические и электрические подъемники, передвижные стойки, опрокидыватели и т.п.). В отдельных случаях в соответствии с требования технологического процесса допускается устройство осмотровых канав.

21. Размеры осмотровых канав должны проектироваться с учетом следующих требований:

длина рабочей зоны осмотровой канавы должна быть не менее габаритной длины подвижного состава;

ширина осмотровой канавы должна устанавливаться, исходя из размеров колеи подвижного состава с учетом устройства наружных или внутренних реборд;

глубина осмотровой канавы должна обеспечивать свободный доступ к агрегатам, узлам и деталям, расположенным снизу подвижного состава и составляет:

для легковых автомобилей и автобусов особо малого класса - 1,3 - 1,5 м

для грузовых автомобилей и автобусов                                                 - 1,1 - 1,2 м

для внедорожных автомобилей-самосвалов                                          - 0,5 - 0,7 м.

На въездной части осмотровой канавы следует предусматривать рассекатель высотой 0,15 - 0,20 м.

22. Проездные осмотровые канавы, располагаемые параллельно друг другу, должны, как правило, объединяться тоннелями (подземными переходами), а тупиковые канаве - открытыми траншеями.

Высота от пола до низа покрытия тоннеля должна составлять не менее 2 м, ширина тоннеля - не менее 1 м.

Ширина траншеи принимается равной 1,2 м без размещения в оборудования и 2,0 - 2,2 м при размещении в ней оборудования.

Для входа в осмотровые канавы следует предусматривать лестницы шириной не менее 0,7 м в количестве:

для тупиковых осмотровых канав, объединенных траншеями - не менее одной на три канавы; для индивидуальных проездных осмотровых канав, объединенных тоннелями - не менее одной на четыре канавы;

для проездных осмотровых канав поточных линий - не менее двух на каждые поточные линии, расположенные с противоположных сторон (расстояние до ближайшего выхода должно быть не более 25 м;

для тупиковых осмотровых канав, не объединенных траншеями - по одной на каждую канаву.

Входы в осмотровые канавы не должны располагаться под автомобилями и на путях движения (за исключением постов для специальной обработки подвижного состава в соответствии СНиП 2.01.57-85) и маневрирования подвижного состава и иметь ограждение перилами высотой 0,9 м.

23. На тупиковых осмотровых канавах следует предусматривать устройство упоров для колес автомобилей.

Осмотровые канавы должны иметь ниши для размещения электрических светильников и розетки для включения переносных ламп напряжением 12 В.

Для обеспечения подъема подвижного состава на осмотровых канавах следует предусматривать передвижные или стационарные канавные подъемники.

Осмотровые канавы должны быть оборудованы приточно-вытяжной вентиляцией в соответствии с требованиями ВСН-01-83 Минавтотранса РСФСР.

Здания и сооружения для эксплуатации газобаллонных автомобилей

Проектирование стоянок для хранения, помещений и сооружений постов ТО и ТР автомобилей, работающих на СНГ и СПГ должно осуществляться с учетом ограничительных требований, указанных в действующем перечне категорий помещений и сооружений автотранспортных и авторемонтных предприятий по взрывопожарной и пожарной опасности и классов взрывоопасных и пожароопасных зон по правилам устройства электроустановок, а также в ВСН-01-89 Минавтотранса РСФСР.

25. При проектировании КПП следует предусматривать организацию проверки герметичности газовой системы питания.

Автомобили с нарушением герметичности газового баллона и запорной аппаратуры должны поступать на специальный пост для осуществления слива сжиженного газа или сжатого газа в аккумулирующие баллоны.

Общее количество 50-литровых баллонов для аккумулирования сжатого природного газа при выпуске его из баллонов автомобиля не должно превышать 40 шт.

Навесы для поста выпуска газа и баллонов для аккумулировании газа должны быть отделены друг от друга глухой несгораемой перегородкой.

Площадка для выпуска газа с аккумулирующими баллонами должна располагаться от производственных зданий и сооружений АТП на расстоянии не менее 20 м, от жилых и общественных зданий - не менее 100 м, до административно-бытового назначения не менее 25 м, от зданий и сооружений других предприятий - не менее 50 м.

При соответствующем технико-экономическом обосновании и соблюдении мер по взрывопожароопасности, в порядке исключения, допускается выпуск сжатого газа в атмосферу на открытой специально оборудованной площадке.

После опорожнения баллоны должны быть продуты негорючим (инертным) газом непосредственно на автомобиле.

26. Движение газобаллонных автомобилей в помещениях стоянки и постов ТО и ТР, кроме помещений малярных участков, допускается осуществлять своим ходом при работе двигателя на бензине и дизельном топливе и при условии закрытых магистральных вентилей в выработанном газе из системы питания.

При работе на газе допускается проведение диагностирования мощности параметров и регулировка двигателей на малых оборотах холостого хода, а также движение автомобилей на открытых стоянках.

27. Переосвидетельствование баллонов, а также испытание (опрессовка) газовой системы питания после сборки должны осуществляться централизованно на специальных пунктах (станциях).

28. Участки ремонта приборов газовой системы питания, снятых с автомобилей, допускается размещать в помещениях участков приборов системы питания карбюраторных и дизельных двигателей.

29. Площадки открытого хранения газобаллонных автомобилей допускается оборудовать средствами подогрева и разогрева для облегчения запуска двигателей в холодное время года при условии исключения нагрева газовых баллонов, установленных на автомобилях.

Требования безопасности, санитарно-гигиенической и производственной эстетики

30. Технологический процесс ТО и ТР автомобилей должен соответствовать общим требованиям безопасности труда согласно ГОСТ 12.3.002-75^Х, а также требованиям безопасности к различным группам производственных процессов:

"Ремонт и техническое обслуживание автомобилей"                  - ГОСТ 12.3.017-79;

"Работы окрасочные"                                                                       - ГОСТ 12.3.005-75^Х;

"Работы электросварочные"                                                            - ГОСТ 12.3.003-85^Х;

"Термическая обработка металлов"                                                - ГОСТ 12.3.004-75^Х;

"Деревообработка"                                                                           - ГОСТ 12.3.007-75^Х,

"Оборудование производственное"                                               - ГОСТ 12.2.003-74^Х,

и др. ГОСТов из системы стандартов безопасности труда охраны природы, а также нормативно-методических документов по охране атмосферного воздуха, утвержденных Госкомгидрометом.

Мероприятия, обеспечивающие безопасные условия труда, специфичные для производства ТО и ремонта автомобилей, необходимо учитывать в соответствии с "Правилами по охране труда на автомобильном транспорте", утвержденными отраслевым ЦК профсоюза рабочих автомобильного транспорта и шоссейных дорог, 1979г.

При проектировании участков по ремонту аккумуляторов следует учитывать "Санитарные правила организации процессов пайки мелких деталей сплавами, содержащими свинец", № 952-72.

При проектировании участков, в которых применяются ультразвуковые установки, необходимо учитывать "Санитарные нормы и правила при работе на промышленных ультразвуковых установках", № 1733-77.

31. Для мойки деталей и агрегатов двигателей следует применять пожаробезопасные моечные составы.

32. Централизованную раздачу свежих и сбор отработанных моторных и трансмиссионных масел следует предусматривать в АТП при количестве автомобилей более 50 и на СТОА с числом постов 10 и более.

33. Отдельные компрессоры установленной мощностью до 14 кВт в сборе с воздухосборниками допускается устанавливать в помещениях для постов мойки автомобилей и в помещениях для постов ТО и ТР в АТП до 50 автомобилей и СТОА с числом постов до 5 включительно.

34. При хранении контейнеров на открытых площадках, площадь, занимаемая группой контейнеров, не должна превышать 300 м². Между группами контейнеров, занимающих площадь более 300 м², следует предусматривать противопожарные разрывы не менее 6 м, в которых установка контейнеров не допускается.

Противопожарные разрывы до открытых площадок и навесов для подвижного состава, зданий и сооружений АТП и других предприятий и организаций следует принимать в соответствии с ВСН-01-89 (Минавтотранса РСФСР).

35. Отнесение основных профессий, работающих на предприятиях по обслуживанию автомобилей, к группам производственных процессов следует принимать по "Перечню профессий, работающих на предприятиях по обслуживанию автомобилей и авторемонтных предприятиях с отнесением их к группам производственных процессов", утвержденных Мннавтотрансом РСФСР, по согласованию с Минздравом СССР и отраслевым профсоюзом.

36. Нормы температуры, относительной влажности и скорости движения воздуха в рабочей зоне производственных помещений, предельно допустимые концентрации вредных веществ в воздухе рабочей зоны следует принимать по ГОСТ 12.1.005-83 "Общие санитарно-гигиенические требования к воздуху рабочей зоны". При проектировании отопления и вентиляции следует руководствоваться СНиП 2.04.05-86.

37. Характеристику помещений предприятий по обслуживанию автомобилей по категориям работы и влаговыделениям следует принимать по табл. 2, по разряду зрительных работ - по табл. 3.

Таблица 2

Характеристика помещений предприятий по категориям работ и влаговыделениям

Примечание: Для автомобилей, принадлежащих гражданам, допускается хранение автомобилей в неотапливаемых помещениях.

Таблица 3

Разряды зрительных работ при искусственном и естественном освещении для помещений предприятии по обслуживанию автомобилей

38. Типы полов и внутреннюю отделку помещений предприятий по обслуживанию автомобилей следует принимать по табл. 4.

39. Цветовое решение интерьеров и окраску оборудования следует производить в соответствии с СН 181-70.

Опознавательную окраску трубопроводов надлежит выполнять в соответствии с требованиями ГОСТ 14202-69.

Сигнально-предупреждающую окраску элементов строительных конструкций, опасных элементов оборудования и внутризаводского транспорта следует выполнять по ГОСТ 12.4.026-76.

Отличительные цвета для обозначения шин электроустановок следует принимать по Правилам устройства электроустановок (ПУЭ).

Таблица 4

Характеристика полов и внутренней отделки помещений

Примечание: Уклон полов к трапам или приемным колодцам следует принимать не менее 1%, кроме участков мойки и уборки автомобилей, где уклон должен составлять не менее 2%.

Приложение 5

ОХРАНА ОКРУЖАЮЩЕЙ СРЕДЫ
от производственного шума:

1. При разработке мероприятий по шумоглушению до допустимых уровней следует учитывать "Санитарные нормы допустимых уровней шума на рабочих местах", утвержденные Минздравом СССР, № 3885 и ГОСТ 12.1.003-83*В3.

от загрязнений сточными водами:

2. Разработку мероприятий по охране водоемов следует производить на основе следующих нормативно-методических документов:

- СНиП 2.04.03-85; ВСН-01-89 Минавтотранс РСФСР;

- "Правил охраны поверхностных вод от загрязнения сточными водами", утвержденных Минздравом СССР, Минвозхозом СССР, Минрыбхозом СССР от 16 мая 1974 г.;

- "Правил приема производственных сточных вод в системы канализации населенных пунктов", утвержденных Минжилкомхозом СССР 2 марта 1984 г.

2.1. Для наружной мойки автомобилей, автобусов и автофургонов следует предусматривать, как правило, малосточную систему водоснабжения с использованием оборотной воды.

2.2. Для мойки внутренней поверхности автофургонов, перевозящих пищевые продукты, следует проектировать локальные системы оборотного водоснабжения с использованием при ополаскивании после моющих растворов и дезинфекции воды питьевого качества.

2.3. Ориентировочные концентрации загрязнений в сточных водах от мойки автомобилей приведены в табл. 1 и уточняются в технологической части проекта.

2.4. Не допускается предусматривать оборотную систему водоснабжения для мойки автомобилей, предназначенных для перевозки фекальных жидкостей, ядовитых или инфицируемых веществ.

2.5. Количество воды, необходимое для восполнения потерь в системе оборотного водоснабжения, должно приниматься равным 15% от количества воды, подаваемой для мойки автомобилей.

Таблица 1

Характеристика загрязнений производственных сточных вод от мойки автомобилей

Примечания. 1. Указанные в таблице концентрации взвешенных веществ приведены для условий эксплуатации автомобилей на дорогах с твёрдыми покрытиями. При эксплуатации автомобилей на дорогах с гравийным или щебеночным покрытием концентрации взвешенных веществ принимаются с коэффициентом 1,2, при эксплуатации автомобилей на грунтовых дорогах - с коэффициентом 1,3.

2. Меньшие значения принимаются при механизированной мойке, большие значения - при шланговой ручной мойке.

3. Для грузовых автомобилей, перевозящих нефтепродукты, концентрацию загрязнений по нефтепродуктам следует принимать 660 мг/л.

4. Концентрация взвешенных веществ в зимний период (при посыпке улиц от гололеда) принимается с коэффициентом 2,5.

2.6. Локальные системы оборотного водоснабжения следует предусматривать также для следующих производств:

окраски автомобилей;

мойки деталей;

охлаждения технологического оборудования.

2.7. Ориентировочный состав загрязнений в производственных сточных водах (кроме мойки автомобилей) приведен в табл. 2.

2.8. Допускается использование очищенных дождевых вод для подпитки оборотных систем.

Степень очистки сточных вод должна удовлетворять:

- в системах оборотного водоснабжения требованиям, предъявляемым к качеству воды для производственных нужд, приведенным в табл. 2.

- при сбросе сточных вод в канализацию - требованиям "Правил приема производственных сточных вод в системы канализации населенных пунктов, утвержденных Минжилкомхозом РСФСР;

- при сбросе сточных вод в водоемы требованиям "Правил охраны поверхностных вод от загрязнения сточными водами", утвержденными Минздравом СССР, Минводхозом СССР, Минрыбхозом СССР.

2.9. Требования к качеству свежей технической  или оборотной воды, используемой на производственные нужды, приведены в табл. 3.

Таблица 2

Характеристика производственных сточных вод

Таблица 3

Характеристика качества воды для производственных нужд

Примечание: В числителе указаны фосфаты, в знаменателе - азот аммонийных солей.

от вредных выбросов в атмосферу

3. Положения данного раздела приложения 5 распространяются только на разработку проектов строительства новых, расширения и реконструкции предприятий автомобильного транспорта.

Для эксплуатируемых предприятий инвентаризация выбросов загрязняющих веществ приводится на основе использования согласованных с Госкомприродой СССР (РСФСР) методик, учитывающих реальные режимы работы парка подвижного состава и его техническое состояние.

Разработку мероприятий по охране атмосферного воздуха следует предусматривать на основе следующих нормативно-методических документов:

СНиП 1.02.01-85; пособие к СНиП 1.02.01-85 "Охрана окружающей среды", а также других документов, утвержденных Госкомприродой и Госкомгидрометом СССР и РСФСР.

3.1. Для контроля выбросов загрязняющих веществ с отработанными газами от автомобилей, а также обеспечения мероприятий по их снижению до нормативного уровня в АТП следует предусматривать:

- пункты контроля и регулировки автомобилей по токсичности, оснащенные средствами отвода газа от автомобилей средствами отбора проб газов и газоанализаторами;

- оснащение газоаналитической аппаратурой и дымометрами постов ТО-2 и диагностики;

- средства подогрева двигателей автомобилей в холодный период года на открытых стоянках в соответствии с приложением 5 табл. 1;

- средства механизированного перемещения автомобилей на поточных линиях ЕО, ТО-1, а также постах ТО-2 и ТР в БЦТО и ПТК.

3.2. Количество загрязняющих веществ, выделяемых в атмосферу при движении автомобилей по территории предприятия, а также на открытых и в закрытых стоянках, зонах ТО и ТР следует определять по формулам (1) и (2):

                                                        (1)

где: M_j - масса выброса j-го загрязняющего вещества, т;

n - количество типов автомобилей (бензиновые, дизельные и т.д.) устанавливается технологической частью проекта в соответствии с таблицей 4;

q_ij - удельный выброс j-го загрязняющего вещества одним автомобилем i-го типа с учетом возраста и технического состояния парка на рассматриваемый год, г/км (табл. 4);

L - условный пробег одного автомобиля за цикл на территории предприятия с учетом времени запуска двигателя, движения по территории предприятия, работы в зонах стоянки ТО и ТР табл. 5);

А_Э(ТО)i - эксплуатационное количество автомобилей на стоянках с учетом коэффициента выпуска (количество автомобилей, поступающих в зону ТО и ТР) устанавливается технологической частью проекта;

К_С - коэффициент, учитывающей влияние режима движения (скорости) автомобиля (табл. 6);

Д - количество рабочих дней в году.

-для расчета максимальных секундных выбросов

                                                           (2)

где: M_j - масса выброса j-го загрязняющего вещества, г/с;

n, q_ij, L, A_Э(ТО)i, К_С - аналогичны значениям, приведенным в формуле (1);

t_В(ТО) - время выпуска или возврата автомобилей (поступающих на ТО и ТР) в часах устанавливается технологической частью проекта.

Формула (2) может быть использована при проведении расчетов систем общеобменной вентиляции, а также при разработке норм предельно-допустимых выбросов проектируемых предприятий.

Количество аэрозолей свинца, выделяющихся при работе карбюраторных двигателей на этилированном бензине следует вычислять по формуле:

М_СВ=8,33´К´Р´10^-7                                                                                    (3)

где:  М_СВ - масса аэрозолей свинца, выделяемых автомобилями, г/с;

К - содержание тетраэтилсвинца в бензине, г/кг;

Р - количество расходуемого бензина, кг/с.

Значения К, Р - устанавливаются технологической частью проекта.

3.3. В многоэтажных гаражах-стоянках с выездом автомобилей через нижерасположенные этажи количество загрязняющих веществ, выделяющихся в каждом этаже, определяется по формуле (2) с учетом транзитного пробега автомобилей с вышерасположенных этажей в соответствии с технологической частью проекта.

3.4. Для снижения концентрации в рабочей зоне загрязняющих веществ, выделяемых в помещении от стационарных источников при проектировании следует предусматривать местные отсосы загрязненного воздуха, очистки его от примесей и при технической необходимости, оснащение индивидуальными устройствами для приема и отвода пыли и мелкой стружки (при обработке чугуна, пластмассы и др.), а также вредных для здоровья аэрозолей краски (при окраске автомобилей).

В проектах составы и количество загрязняющих веществ от стационарных источников, выделяемых в помещениях, следует принимать, по "Руководящим указаниям определения количества отсасываемого воздуха и загрязняющих веществ, выбрасываемых в атмосферу от стационарных источников предприятий автомобильного транспорта", разработанные Гипроавтотрансом и ГПИ Сантехпроект М., 1990 г. и отраслевым методикам по определению выбросов вредных веществ в атмосферу, утвержденных Госкомприродой СССР.

Таблица 4

Удельные выбросы загрязняющих веществ от автомобилей с учетом возраста парка и его технического состояния (прогнозные данные на период до 2000г.), г/км

Примечания. 1. Значения удельных выбросов приведены для снаряженного автомобиля (без нагрузки) при среднетехнической скорости 30 км/час.

2. При оснащении автомобилей нейтрализаторами заводского изготовления удельные выбросы СО и СН могут быть снижены на 80 %, NO_X - на 50 %.

Таблица 5

Условный пробег одного автомобиля за цикл (въезд и выезд)

Таблица 6

Коэффициенты влияния режима движения (скорости) автомобиля и способа хранения на стоянке

Условный пробег одного автомобиля за цикл(въезд и выезд), указанный в табл. 5, является ориентировочным и подлежит уточнению в каждом конкретном случае в зависимости от площади и конфигурации помещения, количества рабочих постов и машиномест хранения, схемы расстановки подвижного состава.

4. При разработке технико-экономических обоснований и проектов строительства автотранспортных предприятий следует руководствоваться "Временном инструкцией о порядке проведения оценки воздействия на окружающую среду народно-хозяйственных объектов и комплексов", утвержденной Госкомприродой СССР, 1990 г.

СОДЕРЖАНИЕ
