ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР



СОЕДИНЕНИЯ ТРУБОПРОВОДОВ
С РАЗВАЛЬЦОВКОЙ

ТРУБЫ ТРОЙНИКОВЫЕ ПРОХОДНЫЕ

КОНСТРУКЦИЯ



ГОСТ 28941.9-91







ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР
ПО УПРАВЛЕНИЮ КАЧЕСТВОМ ПРОДУКЦИИ И СТАНДАРТАМ

Москва





ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

Соединения трубопроводов с развальцовкой

ТРУБЫ ТРОЙНИКОВЫЕ ПРОХОДНЫЕ

Конструкция

Flare straight reducing branch tee fittings.

Construction

ГОСТ
28941.9-91

Дата введения 01.01.92

Настоящий стандарт распространяется на тройниковые проходные соединения трубопроводов с развальцовкой трубы с углом конуса 74°.

Требования пп. 1; 2; 4 являются обязательными, другие требования настоящего стандарта являются рекомендуемыми.

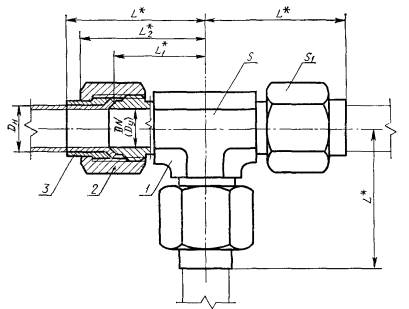

1. Конструкция и основные размеры соединений трубопроводов должны соответствовать указанным на чертеже и в таблице.

2. Развальцованные концы труб - по ГОСТ 28941.12.

3. Значение номинального (условного) давления для соединения группы 2 - по ГОСТ 15763, приложение 3.

4. Технические требования, приемка и методы испытаний - по ГОСТ 15763.

* Размеры для справок.

1 - проходной тройник по ГОСТ 28941.21; 2 - накидная гайка по ГОСТ 28941.26; 3 - ниппель по ГОСТ 28941.27

Размеры, мм

Группа

Dн

DN

(Dy)

L

L1

L2

Размеры под ключ

Масса 1000 шт., кг

S

S1

2

4

3

32

23

28

8

12

49,7

6

4

12

14

84,2

8

6

36

26

32

17

111,6

10

8

41

27

36

14

19

148,9

12

10

45

30

39

17

22

215,9

(14)

12

49

32

42

19

27

361,4

15

365,0

18

15

53

35

46

24

32

552,0

22

20

64

43

55

27

36

713,8

28

25

71

48

61

36

41

1025,0

(34)

32

80

56

70

41

50

1425,8

35

1438,3

42

40

85

58

74

50

60

2471,0

Примечания:

1. Значения, приведенные в скобках, непредпочтительны.

2. Масса указана для справок.

Пример условного обозначения соединения группы 2 с Dн = 10 мм:

Соединение 2-10 - ГОСТ 28941.9-91



ИНФОРМАЦИОННЫЕ ДАННЫЕ

1. РАЗРАБОТАН И ВНЕСЕН Государственным Комитетом СССР по управлению качеством продукции и стандартам

РАЗРАБОТЧИКИ

Б.В. Максимовский; Г.В. Поляков, канд. техн. наук; Ю.А. Решников; С.А. Михайлова

2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного Комитета СССР по управлению качеством продукции и стандартам от 21.03.91 № 303

3. ВВЕДЕН ВПЕРВЫЕ

4. Срок проверки - 1997 г., периодичность проверки - 5 лет

5. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

Обозначение НТД, на который дана ссылка

Номер пункта

ГОСТ 15763-91

3; 4

ГОСТ 28941.12-91

2

ГОСТ 28941.21-91

1

ГОСТ 28941.26-91

1

ГОСТ 28941.27-91

1
