ГОСТ 28941.8-91
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
СОЕДИНЕНИЯ ТРУБОПРОВОДОВ С РАЗВАЛЬЦОВКОЙ
ТРУБЫ УГЛОВЫЕ ВВЕРТНЫЕ
КОНСТРУКЦИЯ
ИПК ИЗДАТЕЛЬСТВО
СТАНДАРТОВ
Москва
ИНФОРМАЦИОННЫЕ ДАННЫЕ
1. РАЗРАБОТАН И ВНЕСЕН Государственным Комитетом СССР по управлению качеством продукции и стандартам
РАЗРАБОТЧИКИ
Б.В. Максимовский; Г.В. Поляков, канд. техн. наук; Ю.А. Решников; С.А. Михайлова
2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного Комитета СССР по управлению качеством продукции и стандартам от 21.03.91 № 303
3. ВВЕДЕН ВПЕРВЫЕ
4. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
|
Обозначение НТД, на который дана ссылка |
Номер пункта |
5. ПЕРЕИЗДАНИЕ. Ноябрь 2004 г.
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
|
Соединения трубопроводов с развальцовкой ТРУБЫ УГЛОВЫЕ ВВЕРТНЫЕ Конструкция Flare stud elbow fittings. Construction |
ГОСТ |
Дата введения 01.01.92
Настоящий стандарт распространяется на угловые ввертные проходные соединения трубопроводов с уплотнением резиновым кольцом круглого сечения и развальцовкой трубы с углом конуса 74°.
Требования пп. 1; 2; 4 являются обязательными, другие - рекомендуемыми.
_________

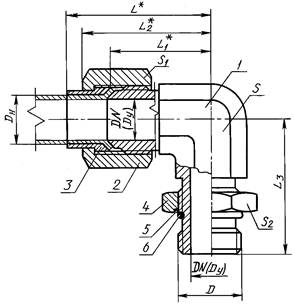

* Размеры для справок.
1 - ввертной
угольник по ГОСТ
28941.20; 2 - накидная гайка по ГОСТ
28941.26;
3 - ниппель по ГОСТ
28941.27; 4 - установочная гайка по ГОСТ
25065;
5 - защитная шайба по ГОСТ
25065; 6 - резиновое кольцо по ГОСТ
9833,
типоразмеры колец - по ГОСТ
25065
Размеры, мм
|
Группа |
Dн |
DN |
D |
L |
Lt |
L2 |
L3 |
Размеры под ключ |
Масса 1000 шт., кг |
||
|
S |
S1 |
S2 |
|||||||||
|
2 |
4 |
3 |
М8´1 |
32 |
23 |
28 |
33,5 |
8 |
12 |
38,0 |
|
|
6 |
4 |
M10´1 |
34,5 |
12 |
14 |
60,0 |
|||||
|
8 |
6 |
М12´1,5 |
36 |
26 |
32 |
41,0 |
12 |
17 |
85,0 |
||
|
10 |
8 |
М14´1,5 |
41 |
27 |
36 |
42,0 |
14 |
19 |
104,0 |
||
|
12 |
10 |
M16´1,5 |
45 |
30 |
39 |
43,0 |
17 |
22 |
143,0 |
||
|
(14) |
12 |
М18´1,5 |
49 |
32 |
42 |
45,0 |
19 |
27 |
24 |
199,0 |
|
|
15 |
200,0 |
||||||||||
|
18 |
15 |
М22´1,5 |
53 |
35 |
46 |
52,0 |
24 |
32 |
30 |
316,0 |
|
|
22 |
20 |
М27´2 |
64 |
43 |
55 |
59,0 |
27 |
36 |
430,5 |
||
|
28 |
25 |
M33´2 |
71 |
48 |
61 |
65,0 |
36 |
41 |
717,0 |
||
|
(34) |
32 |
М42´2 |
80 |
56 |
70 |
71,0 |
41 |
50 |
1079,0 |
||
|
35 |
1083,5 |
||||||||||
|
42 |
40 |
М48´2 |
85 |
58 |
74 |
78,0 |
50 |
60 |
1606,0 |
||
Примечания:
1. Значения, приведенные в скобках, непредпочтительны.
2. Масса указана для справок.
Пример условного обозначения соединения группы 2 с Dн = 10 мм:
Соединение 2-10 - ГОСТ 28941.8-91
2. Развальцованные концы труб - по ГОСТ 28941.12.
3. Значение номинального (условного) давления для соединения группы 2 - по ГОСТ 15763 (приложение 3).
4. Технические требования, приемка и методы испытаний - по ГОСТ 15763.
