ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

Соединения трубопроводов с развальцовкой

ТРУБЫ ВВЕРТНЫЕ ПРОХОДНЫЕ

Конструкция

Flare stud fittings.

Construction

ГОСТ
28941.4-91

Дата введения 01.01.92

Настоящий стандарт распространяется на ввертные проходные соединения трубопроводов с развальцовкой трубы с углом конуса 74°.

Требования пп. 1 - 3; 5 являются обязательными, другие требования настоящего стандарта являются рекомендуемыми.

1. Конструкция и основные размеры соединений трубопроводов должны соответствовать указанным на чертеже и в таблице.

2. Ввертные проходные соединения трубопроводов должны изготовляться двух исполнений:

1 - с ввертным концом с уплотнением плоской прокладкой;

2 - с ввертным концом с уплотнением резиновым кольцом круглого сечения.

3. Развальцованные концы труб - по ГОСТ 28941.12.

4. Значение номинального (условного) давления для соединения группы 2 - по ГОСТ 15763, приложение 3.

5. Технические требования, приемка и методы испытаний - по ГОСТ 15763.

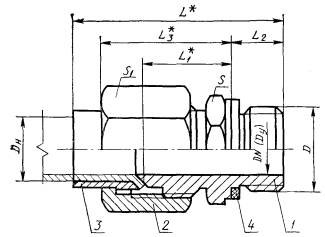

Исполнение 1

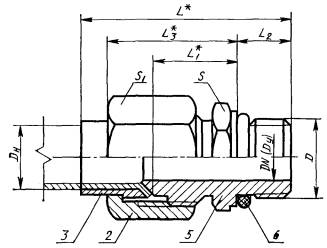

Исполнение 2

* Размеры для справок.

1 - ввертной проходной штуцер, исполнение 1 по ГОСТ 28941.16; 2 - накидная гайка по ГОСТ 28941.26; 3 - ниппель по ГОСТ 28941.27; 4 - прокладка по ГОСТ 23358; 5 - ввертной проходной штуцер, исполнение 2 по ГОСТ 28941.16; 6 - резиновое кольцо по ГОСТ 9833, типоразмеры колец - по ГОСТ 25065

Размеры, мм

Группа

Dн

DN

(Dy)

D

L для исполнения

L1

L2 для исполнения

L3

Размеры под ключ

Масса 1000 шт., кг для исполнения

1

2

1

2

S

S1

1

2

2

4

3

М8´1

35

37

16

8

10

23

12

22,2

22,8

6

4

М10´1

38

41

19

11

26

14

30,4

31,9

8

6

М12´1,5

44

20

12

28

17

50,5

10

8

М14´1,5

49

23

32

19

73,2

12

10

М16´1,5

51

25

34

22

87,5

(14)

12

М18´1,5

58

28

38

24

27

143,0

15

144,2

18

15

М22´1,5

60

29

14

39

27

32

198,6

22

20

М27´2

69

32

16

44

32

36

268,3

28

25

М33´2

75

34

18

47

41

361,2

(34)

32

М42´2

81

35

20

51

50

591,2

35

595,7

42

40

М48´2

84

22

55

60

807,0

Примечания:

1. Значения, приведенные в скобках, непредпочтительны.

2. Масса указана для справок.

Пример условного обозначения соединения группы 2, исполнения 1 с Dн = 10 мм:

Соединение 2-1-10 - ГОСТ 28941.4-91

То же, исполнения 2:

Соединение 2-2-10 - ГОСТ 28941.4-91

ИНФОРМАЦИОННЫЕ ДАННЫЕ

1. РАЗРАБОТАН И ВНЕСЕН Государственным Комитетом СССР по управлению качеством продукции и стандартам

РАЗРАБОТЧИКИ

Б.В. Максимовский; Г.В. Поляков, канд. техн. наук; Ю.А. Решников; С.А. Михайлова

2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного Комитета СССР по управлению качеством продукции и стандартам от 21.03.91 № 303

3. ВВЕДЕН ВПЕРВЫЕ

4. Срок проверки - 1997 г., периодичность проверки - 5 лет

5. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

Обозначение НТД, на который дана ссылка

Номер пункта

ГОСТ 9833-73

1

ГОСТ 15763-91

4; 5

ГОСТ 23358-87

1

ГОСТ 25065-90

1

ГОСТ 28941.12-91

3

ГОСТ 28941.16-91

1

ГOCT 28941.26-91

1

ГОСТ 28941.27-91

1
