ГОСТ 28941.3-91

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

СОЕДИНЕНИЯ ТРУБОПРОВОДОВ С РАЗВАЛЬЦОВКОЙ

ТРУБЫ ПЕРЕХОДНЫЕ
С ВНУТРЕННИМ КОНУСОМ

КОНСТРУКЦИЯ

ИПК ИЗДАТЕЛЬСТВО СТАНДАРТОВ
Москва

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

Соединения трубопроводов с развальцовкой

ТРУБЫ ПЕРЕХОДНЫЕ С ВНУТРЕННИМ КОНУСОМ

Конструкция

Flare reducing fittings with inside cone. Construction

ГОСТ
28941.3-91

Дата введения 01.01.92

Настоящий стандарт распространяется на переходные с внутренним конусом соединения трубопроводов с развальцовкой трубы с углом конуса 74°.

Требования пп. 1; 2; 4 являются обязательными, другие - рекомендуемыми.

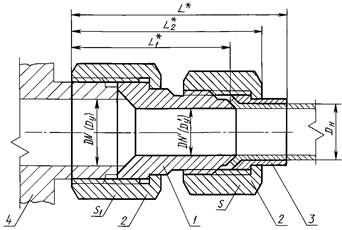

1. Конструкция и основные размеры соединений трубопроводов должны соответствовать указанным на чертеже и в таблице.

________

* Размеры для справок.

1 - штуцер по ГОСТ 28941.15; 2 - накидная гайка по ГОСТ 28941.26; 3 - ниппель по ГОСТ 28941.27;
4 - присоединительный конец корпусной детали под развальцовку трубы по ГОСТ 22525

Размеры, мм

Группа

Dн

DN´DN
(Dу)´(Dy′)

L

L1

L2

Размеры под ключ

Масса 1000 шт., кг

S

S1

2

6

10´4

46

36

42

14

22

63,0

10

12´8

55

43

50

19

27

117,6

12

15´10

45

22

32

160,0

(14)

20´12

65

50

60

27

36

249,2

15

248,4

22

25´20

75

55

66

36

41

361,0

28

32´25

81

61

71

41

50

483,0

(34)

40´32

86

63

76

50

60

803,0

35

800,7

Примечания:

1. Значения, приведенные в скобках, непредпочтительны.

2. Масса указана для справок.

Пример условного обозначения соединения группы 2 с Dн = 10 мм:

Соединение 2-10 - ГОСТ 28941.3-91

2. Развальцованные концы труб - по ГОСТ 28941.12.

3. Значение номинального (условного) давления для соединения группы 2 - по ГОСТ 15763 (приложение 3).

4. Технические требования, приемка и методы испытаний - по ГОСТ 15763.

ИНФОРМАЦИОННЫЕ ДАННЫЕ

1. РАЗРАБОТАН И ВНЕСЕН Государственным Комитетом СССР по управлению качеством продукции и стандартам

РАЗРАБОТЧИКИ

Б.В. Максимовский; Г.В. Поляков, канд. техн. наук; Ю.А. Решников; С.А. Михайлова

2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного Комитета СССР по управлению качеством продукции и стандартам от 21.03.91 № 303

3. ВВЕДЕН ВПЕРВЫЕ

4. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

Обозначение НТД, на который дана ссылка

Номер пункта

ГОСТ 15763-91

3; 4

ГОСТ 22525-77

1

ГОСТ 28941.12-91

2

ГОСТ 28941.15-91

1

ГОСТ 28941.26-91

1

ГОСТ 28941.27-91

1

5. ПЕРЕИЗДАНИЕ. Ноябрь 2004 г.
