ГОСТ 28941.2-91
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
СОЕДИНЕНИЯ ТРУБОПРОВОДОВ С РАЗВАЛЬЦОВКОЙ
ТРУБЫ ПЕРЕХОДНЫЕ
КОНСТРУКЦИЯ
ИПК ИЗДАТЕЛЬСТВО
СТАНДАРТОВ
Москва
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
|
Соединения трубопроводов с развальцовкой ТРУБЫ ПЕРЕХОДНЫЕ Конструкция Flare fittings with reducing couplings. Construction |
ГОСТ |
Дата введения 01.01.92
Настоящий стандарт распространяется на переходные соединения трубопроводов с развальцовкой трубы с углом конуса 74°.
Требования пп. 1; 2; 4 являются обязательными, другие - рекомендуемыми.
________

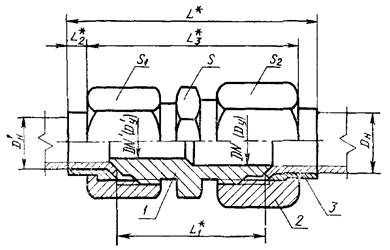

* Размеры для справок
1 - штуцер по ГОСТ 28941.14; 2 - накидная гайка по ГОСТ 28941.26; 3 - ниппель по ГОСТ 28941.27
Размеры, мм
|
Группа |
Dн´Dн′ |
DN´DN′
|
L |
L1 |
L2 |
L3 |
Размеры под ключ |
Масса 1000 шт., кг |
||
|
S |
S1 |
S2 |
||||||||
|
2 |
8´6 |
6´4 |
52 |
29 |
5 |
42 |
14 |
17 |
53,5 |
|
|
10´8 |
8´6 |
56 |
33 |
46 |
17 |
19 |
78,1 |
|||
|
12´10 |
10´8 |
62 |
35 |
6 |
50 |
19 |
22 |
100,6 |
||
|
(14´12) |
12´10 |
65 |
38 |
53 |
24 |
22 |
27 |
168,9 |
||
|
15´12 |
12´10 |
65 |
38 |
53 |
24 |
22 |
27 |
171,3 |
||
|
(18´14) |
15´12 |
75 |
42 |
7 |
61 |
27 |
32 |
264,2 |
||
|
18´15 |
268,0 |
|||||||||
|
22´18 |
20´15 |
84 |
46 |
9 |
66 |
32 |
36 |
354,0 |
||
|
28´22 |
25´20 |
92 |
52 |
10 |
72 |
41 |
36 |
41 |
473,0 |
|
|
(34´28) |
32´25 |
99 |
56 |
79 |
46 |
41 |
50 |
667,0 |
||
|
35´28 |
676,0 |
|||||||||
|
(42´34) |
40´32 |
106 |
59 |
11 |
84 |
55 |
50 |
60 |
1027,0 |
|
|
42´35 |
1040,0 |
|||||||||
Примечания:
1. Значения, приведенные в скобках, непредпочтительны.
2. Масса указана для справок.
Пример условного обозначения соединения группы 2 с Dн = 10 мм на Dн′ = 8 мм:
Соединение 2-10´8 - ГОСТ 28941.2-91
2. Развальцованные концы труб - по ГОСТ 28941.12.
3. Значение номинального (условного) давления для соединения группы 2 - по ГОСТ 15763 (приложение 3).
4. Технические требования, приемка и методы испытаний - по ГОСТ 15763.
ИНФОРМАЦИОННЫЕ ДАННЫЕ
1. РАЗРАБОТАН И ВНЕСЕН Государственным Комитетом СССР по управлению качеством продукции и стандартам
РАЗРАБОТЧИКИ
Б.В. Максимовский; Г.В. Поляков, канд. техн. наук; Ю.А. Решников; С.А. Михайлова
2. РАЗРАБОТАН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного Комитета СССР по управлению качеством продукции и стандартам от 21.03.91 № 303
3. ВВЕДЕН ВПЕРВЫЕ
4. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
|
Обозначение НТД, на который дана ссылка |
Номер пункта |
5. ПЕРЕИЗДАНИЕ. Ноябрь 2004 г.
