МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

БОЛТЫ С ШЕСТИГРАННОЙ
УМЕНЬШЕННОЙ ГОЛОВКОЙ
И НАПРАВЛЯЮЩИМ ПОДГОЛОВКОМ
КЛАССА ТОЧНОСТИ А

Конструкция и размеры

Hexagon reduced head bolts with guide neck product grade A.
Construction and dimensions

ГОСТ
7811-70

Дата введения 01.01.72

1. Настоящий стандарт распространяется на болты с шестигранной уменьшенной головкой и направляющим подголовком класса точности А с диаметром резьбы от 6 до 48 мм.

(Измененная редакция, Изм. № 4).

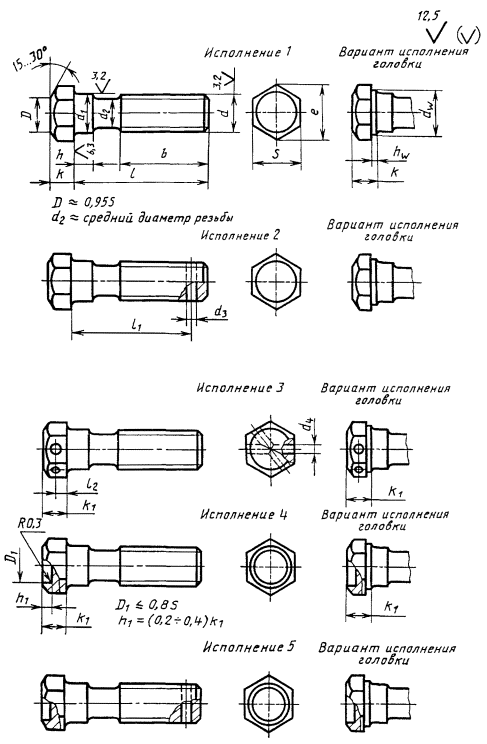

2. Конструкция и размеры болтов должны соответствовать указанным на чертеже и в табл. 1, 2.

(Измененная редакция, Изм. № 2 - 6).

3. Резьба - по ГОСТ 24705. Сбег и недорез резьбы - по ГОСТ 27148. Концы болтов - по ГОСТ 12414.

(Измененная редакция, Изм. № 5).

3а. Радиус под головкой - по ГОСТ 24670.

3б. Не установленные настоящим стандартом допуски размеров, отклонений формы и расположения поверхностей и методы контроля - по ГОСТ 1759.1.

3в. Допустимые дефекты поверхности болтов и методы контроля - по ГОСТ 1759.2.

3а - 3в. (Введены дополнительно, Изм. № 4).

4. Допускается по соглашению между изготовителем и потребителем изготавливать:

- болты исполнений 1 и 2 с высотой головки, равной k1;

- болты с номинальным диаметром резьбы от 36 до 48 мм с шагом резьбы 2 мм.

(Измененная редакция, Изм. № 2, 4).

5. Вариант исполнения головки устанавливает изготовитель.

5а. Допускается для нанесения знаков маркировки изготавливать болты исполнений 1 и 2 с лункой на торцевой поверхности головки с размерами, не снижающими прочность головки, при этом глубина лунки должна быть не более 0,4 k.

(Введен дополнительно, Изм. № 5).

6. Технические требования - по ГОСТ 1759.0*.

_______

*На территории Российской Федерации в части маркировки действуют ГОСТ Р 52627-2006, ГОСТ Р 52628-2006.

7. (Исключен, Изм. № 2).

8. Масса болтов указана в приложении 1.

9. (Исключен, Изм. № 4).

Таблица 1

мм

Номинальный диаметр резьбы d

6

8

10

12

(14)

16

(18)

20

(22)

24

(27)

30

36

42

48

Шаг резьбы

крупный

1

1,25

1,5

1,75

2

2,5

3

3,5

4

4,5

5

мелкий

-

1

1,25

1,5

2

3

Диаметр стержня d1

h13

6

8

10

12

14

16

18

20

22

24

27

30

36

42

48

Высота подголовка h, не менее

3

4

5

6

7

8

9

10

11

12

14

15

18

21

24

Размер «под ключ» S

10

12

14

17

19

22

24

27

30

32

36

41

50

60

70

Высота головки k

4

5

6

7

8

9

10

11

12

13

15

17

20

23

26

Высота головки k1

4,2

5,3

6,4

7,5

8,8

10,0

12,0

12,5

14,0

15,0

17,0

18,7

22,5

26,0

30,0

Диаметр описанной окружности е, не менее

11,0

13,2

15,5

18,9

21,1

24,5

26,8

30,1

33,5

35,7

40,0

45,6

55,8

67,0

78,3

dw, не менее

8,9

10,6

12,6

15,6

17,4

20,6

22,5

25,3

28,2

30,0

33,6

38,4

46,9

56,3

65,8

hw

не менее

0,15

0,20

0,25

не более

0,6

0,8

Диаметр отверстия в стержне d3

1,6

2,0

2,5

3,2

4,0

5,0

6,3

8,0

Диаметр отверстия в головке d4

H15

2,0

2,5

3,2

4,0

5,0

Расстояние от опорной поверхности до оси отверстия в головке l2

js15

2,0

2,8

3,5

4,0

4,5

5,0

6,0

6,5

7,0

7,5

8,5

9,5

11,5

13,0

15,0

Примечание. Размеры болтов, заключенные в скобки, применять не рекомендуется.

Таблица 2

мм

Длина болта l

Длина резьбы b и расстояние от опорной поверхности головки до оси отверстия в стержне l1 при номинальном диаметре резьбы d

6

8

10

12

(14)

16

(18)

20

(22)

24

(27)

30

36

42

48

l1

b

l1

b

l1

b

l1

b

l1

b

l1

b

l1

b

l1

b

l1

b

l1

b

l1

b

l1

b

l1

b

l1

b

l1

b

(28)

24

18

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

30

26

18

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

(32)

28

18

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

35

31

18

31

22

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

(38)

34

18

34

22

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

40

36

18

36

22

36

26

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

45

41

18

41

22

41

26

40

30

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

50

46

18

46

22

46

26

45

30

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

55

51

18

51

22

51

26

50

30

50

34

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

60

56

18

56

22

56

26

55

30

55

34

54

38

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

65

61

18

61

22

61

26

60

30

60

34

59

38

59

42

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

70

66

18

66

22

66

26

65

30

65

34

64

38

64

42

64

46

-

-

-

-

-

-

-

-

-

-

-

-

-

-

75

71

18

71

22

71

26

70

30

70

34

69

38

69

42

69

46

68

50

-

-

-

-

-

-

-

-

-

-

-

-

80

76

18

76

22

76

26

75

30

75

34

74

38

74

42

74

46

73

50

73

54

-

-

-

-

-

-

-

-

-

-

(85)

81

18

81

22

81

26

80

30

80

34

79

38

79

42

79

46

78

50

78

54

-

-

-

-

-

-

-

-

-

-

90

86

18

86

22

86

26

85

30

85

34

84

38

84

42

84

46

83

50

83

54

82

60

-

-

-

-

-

-

-

-

(95)

-

-

91

22

91

26

90

30

90

34

89

38

89

42

89

46

88

50

88

54

87

60

-

-

-

-

-

-

-

-

100

-

-

96

22

96

26

95

30

95

34

94

38

94

42

94

46

93

50

93

54

92

60

91

66

-

-

-

-

-

-

(105)

-

-

-

-

101

26

100

30

100

34

99

38

99

42

99

46

98

50

98

54

97

60

96

66

-

-

-

-

-

-

110

-

-

-

-

106

26

105

30

105

34

104

38

104

42

104

46

103

50

103

54

102

60

101

66

-

-

-

-

-

-

(115)

-

-

-

-

111

26

110

30

110

34

109

38

109

42

109

46

108

50

108

54

107

60

106

66

105

78

-

-

-

-

120

-

-

-

-

116

26

115

30

115

34

114

38

114

42

114

46

113

50

113

54

112

60

111

66

110

78

-

-

-

-

(125)

-

-

-

-

121

26

120

30

120

34

119

38

119

42

119

46

118

50

118

54

117

60

116

66

115

78

-

-

-

-

130

-

-

-

-

126

32

125

36

125

40

124

44

124

48

124

52

123

56

123

60

122

66

121

72

120

84

-

-

-

-

140

-

-

-

-

136

32

135

36

135

40

134

44

134

48

134

52

133

56

133

60

132

66

131

72

130

84

128

96

-

-

150

-

-

-

-

146

32

145

36

145

40

144

44

144

48

144

52

143

56

143

60

142

66

141

72

140

84

138

96

138

108

160

-

-

-

-

156

32

155

36

155

40

154

44

154

48

154

52

153

56

153

60

152

66

151

72

150

84

148

96

148

108

170

-

-

-

-

166

32

165

36

165

40

164

44

164

48

164

52

163

56

163

60

162

66

161

72

160

84

158

96

158

108

180

-

-

-

-

176

32

175

36

175

40

174

44

174

48

174

52

173

56

173

60

172

66

171

72

170

84

168

96

168

108

190

-

-

-

-

186

32

185

36

185

40

184

44

184

48

184

52

183

56

183

60

182

66

181

72

180

84

178

96

178

108

200

-

-

-

-

196

32

195

36

195

40

194

44

194

48

194

52

193

56

193

60

192

66

191

72

190

84

188

96

188

108

220

-

-

-

-

-

-

215

49

215

53

214

57

214

61

214

65

213

69

213

73

212

79

211

85

210

97

208

109

208

121

240

-

-

-

-

-

-

235

49

235

53

234

57

234

61

234

65

233

69

233

73

232

79

231

85

230

97

228

109

228

121

260

-

-

-

-

-

-

255

49

255

53

254

57

254

61

254

65

253

69

253

73

252

79

251

85

250

97

248

109

248

121

280

-

-

-

-

-

-

-

-

275

53

274

57

274

61

274

65

273

69

273

73

272

79

271

85

270

97

268

109

268

121

300

-

-

-

-

-

-

-

-

295

53

294

57

294

61

294

65

293

69

293

73

292

79

291

85

290

97

288

109

288

121

Примечание. Болты с размерами длин, заключенными в скобки, применять не рекомендуется.

Пример условного обозначения болта исполнения 1 с диаметром резьбы d = 12 мм, длиной l = 60 мм, с крупным шагом резьбы с полем допуска 6g, класса прочности 5.8, без покрытия:

Болт М12-6g×60.58 ГОСТ 7811-70

То же, исполнения 2, с мелким шагом резьбы с полем допуска 6g, класса прочности 10.9, из стали марки 40Х, с покрытием 01 толщиной 6 мкм:

Болт 2М12×1,25-6g×60.109.40Х.016 ГОСТ 7811-70

ПРИЛОЖЕНИЕ 1
Справочное

Масса стальных болтов (исполнение 1) с крупным шагом резьбы

Длина болта l, мм

Теоретическая масса 1000 шт. болтов, кг », при номинальном диаметре резьбы d, мм

6

8

10

12

14

16

18

20

22

24

27

30

36

42

48

28

8,236

-

-

-

-

-

-

-

-

-

-

-

-

-

-

30

8,589

-

-

-

-

-

-

-

-

-

-

-

-

-

-

32

8,942

-

-

-

-

-

-

-

-

-

-

-

-

-

-

35

9,472

17,25

-

-

-

-

-

-

-

-

-

-

-

-

-

38

10,020

18,21

-

-

-

-

-

-

-

-

-

-

-

-

-

40

10,360

18,84

30,27

-

-

-

-

-

-

-

-

-

-

-

-

45

11,240

20,44

32,78

50,11

-

-

-

-

-

-

-

-

-

-

-

50

12,120

22,03

35,29

53,75

-

-

-

-

-

-

-

-

-

-

-

55

13,010

23,63

37,81

57,38

79,81

-

-

-

-

-

-

-

-

-

-

60

13,890

25,22

40,32

61,02

84,79

116,6

-

-

-

-

-

-

-

-

-

65

14,780

26,81

42,83

64,66

89,77

123,3

157,6

-

-

-

-

-

-

-

-

70

15,660

28,41

45,35

68,30

94,74

130,0

165,8

213,7

-

-

-

-

-

-

-

75

16,540

30,00

47,86

71,94

99,72

136,6

174,1

224,1

281,7

-

-

-

-

-

-

80

17,420

31,60

50,37

75,58

104,70

143,3

182,4

234,5

294,5

353,2

-

-

-

-

-

85

18,310

33,19

52,88

79,22

109,70

150,0

190,7

245,0

307,3

368,2

-

-

-

-

-

90

19,190

34,78

55,40

82,87

114,70

156,6

198,9

255,6

320,1

383,2

509,8

-

-

-

-

95

-

36,38

57,91

86,51

119,60

163,3

207,2

265,8

332,9

398,2

529,2

-

-

-

-

100

-

37,97

60,42

90,15

124,60

170,0

216,5

276,2

345,8

413,2

548,5

709,5

-

-

-

105

-

-

62,93

93,79

129,60

176,6

223,7

286,6

358,5

428,2

567,9

733,2

-

-

-

110

-

-

65,45

97,43

134,50

185,3

231,7

297,0

371,3

443,2

587,2

757,0

-

-

-

115

-

-

67,96

101,10

139,50

190,0

240,3

307,4

384,1

458,2

606,6

780,7

1198

-

-

120

-

-

70,47

104,80

144,50

196,6

248,6

317,9

396,9

473,2

625,9

804,4

1232

-

-

125

-

-

72,99

108,40

149,50

203,3

256,8

328,3

409,7

488,2

645,3

828,1

1267

-

-

130

-

-

75,50

112,00

154,50

210,0

265,1

338,7

422,5

503,2

664,7

851,8

1301

-

-

140

-

-

80,52

119,00

164,40

223,3

281,7

359,5

448,1

533,2

703,7

899,2

1370

1985

-

150

-

-

85,52

126,60

174,40

236,6

298,2

380,4

473,8

563,2

762,0

946,1

1439

2080

2864

160

-

-

90,57

133,90

184,40

250,0

314,7

401,2

499,4

593,2

800,8

994,1

1508

2174

2988

170

-

-

95,59

141,20

194,40

263,3

331,3

422,0

525,0

623,2

819,6

1041,0

1577

2268

3111

180

-

-

100,70

148,40

204,20

286,6

347,8

442,9

550,6

653,2

858,3

1089,0

1646

2362

3235

190

-

-

105,70

155,70

214,20

290,0

364,4

463,0

576,2

683,2

897,0

1136,0

1714

2456

3358

200

-

-

110,70

163,00

224,10

303,3

380,9

484,5

601,3

713,2

935,7

1184,0

1783

2551

3482

220

-

-

-

177,50

244,00

330,0

414,0

526,2

653,1

773,2

1013,0

1279,0

1921

2739

3729

240

-

-

-

192,20

263,90

356,6

447,1

567,9

704,3

833,2

1091,0

1373,0

2059

2927

3976

260

-

-

-

206,70

283,80

383,3

480,2

609,5

755,5

893,3

1168,0

1468,0

2196

3116

4223

280

-

-

-

-

303,70

410,0

513,3

651,2

806,7

953,3

1246,0

1563,0

2334

3304

4471

300

-

-

-

-

323,60

426,6

546,4

692,9

858,0

1014,0

1323,0

1658,0

2472

3493

4718

Для определения массы болтов из других материалов значения массы, указанные в таблице, следует умножить на коэффициенты: 0,356 - для алюминиевого сплава; 1,080 - для латуни.

ПРИЛОЖЕНИЕ 1. (Измененная редакция, Изм. № 5, 6).

ПРИЛОЖЕНИЕ 2. (Исключено, Изм. Изм. № 6).

ИНФОРМАЦИОННЫЕ ДАННЫЕ

1. РАЗРАБОТАН И ВНЕСЕН Министерством черной металлургии СССР

2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Комитета стандартов, мер и измерительных приборов при Совете Министров СССР от 04.03.70 № 270

3. ВЗАМЕН ГОСТ 7811-62

4. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

Обозначение НТД, на который дана ссылка

Номер пункта

Обозначение НТД, на который дана ссылка

Номер пункта

ГОСТ 1759.0-87

6

ГОСТ 24670-81

3а

ГОСТ 1759.1-82

3б

ГОСТ 24705-2004

3

ГОСТ 1759.2-82

3в

ГОСТ 27148-86

3

ГОСТ 12414-94

3





5. Снято ограничение срока действия по протоколу № 5-94 Межгосударственного Совета по стандартизации, метрологии и сертификации (ИУС 11-12-94)

6. ИЗДАНИЕ (февраль 2010 г.) с Изменениями № 2, 3, 4, 5, 6, утвержденными в феврале 1974 г., марте 1981 г., мае 1985 г., марте 1989 г., июле 1995 г. (ИУС 3-74, 6-81, 8-85, 6-89, 9-95)






© 2013 Ёшкин Кот :-)
