ГОСТ 7802-81

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

БОЛТЫ С УВЕЛИЧЕННОЙ
ПОЛУКРУГЛОЙ ГОЛОВКОЙ
И КВАДРАТНЫМ ПОДГОЛОВКОМ
КЛАССА ТОЧНОСТИ С

КОНСТРУКЦИЯ И РАЗМЕРЫ

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

БОЛТЫ С УВЕЛИЧЕННОЙ ПОЛУКРУГЛОЙ ГОЛОВКОЙ
И КВАДРАТНЫМ ПОДГОЛОВКОМ
КЛАССА ТОЧНОСТИ С

Конструкция и размеры

Increased cup head square shoulder bolts, product grade С.
Construction and dimensions

ГОСТ
7802-81

Взамен
ГОСТ 7802-72

Издание с Изменениями № 1, 2, утвержденными в июне 1986 г., апреле 1987 г. (ИУС 9-86, 8-87).

Постановлением Государственного комитета СССР по стандартам от 15 января 1981 г. № 2 дата введения установлена

01.01.82

Ограничение срока действия снято по протоколу № 7-95 Межгосударственного совета по стандартизации, метрологии и сертификации (ИУС 11-95)

1. Настоящий стандарт распространяется на болты с увеличенной полукруглой головкой и квадратным подголовком класса точности С с номинальным диаметром резьбы от 5 до 24 мм.

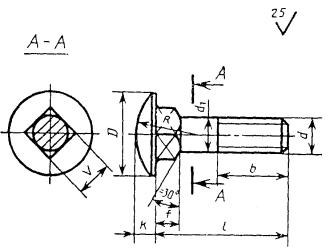

2. Конструкция и размеры болтов должны соответствовать указанным на чертеже и в табл. 1 и 2.

Таблица 1

мм

Номинальный диаметр резьбы d

5

6

8

10

12

16

20

24

Диаметр головки D

11

14

18

23

28

35

44

52

Высота головки k

2,5

3,0

4,0

5,0

6,0

8,0

10,0

12,0

Радиус сферы R »

8

11

14

18

22

26

32

39

Размер стороны квадратного подголовка V

5

6

8

10

12

16

20

24

Высота подголовка f, не менее

3

4

5

6

8

10

12

15

Длина резьбы b

Для l £ 120

16

18

22

26

30

38

46

54

Для l > 120

-

-

-

32

36

44

52

60

Пример условного обозначения болта с диаметром резьбы d = 12 мм, с крупным шагом резьбы с полем допуска 8g, длиной l = 60 мм, класса прочности 3.6, с цинковым покрытием толщиной 6 мкм, нанесенным способом катодного восстановления, хроматированным:

Болт M12·60.36.016 ГОСТ 7802-81

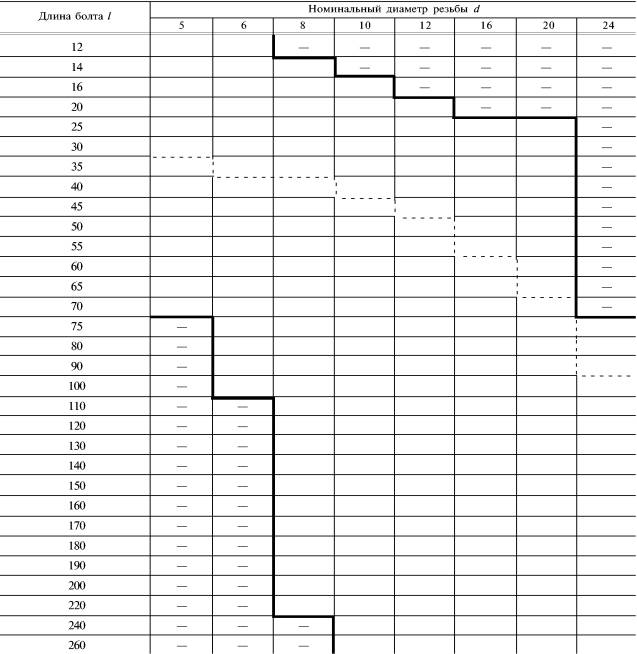

Таблица 2

мм

Примечания:

1. Болты изготовляют с длинами, заключенными между жирными линиями.

2. Болты в области от верхней жирной линии до пунктирной линии изготовляют с резьбой по всей длине стержня

3. Резьба - по ГОСТ 24705-2004, шаг резьбы - крупный. Сбег и недорез резьбы - по ГОСТ 27148-86. Концы болтов - по ГОСТ 12414-94.

2, 3. (Измененная редакция, Изм. № 1, 2).

3а. Радиус под головкой - по ГОСТ 24670-81.

3б. Допуски и методы контроля размеров и отклонений формы и расположения поверхностей - по ГОСТ 1759.1-82.

По согласованию между изготовителем и потребителем допускается изготовлять болты с полем допуска резьбы 6е.

3в. Дефекты поверхности и методы контроля - по ГОСТ 1759.2-82.

3а - 3в. (Введены дополнительно, Изм. № 1).

4. Диаметр гладкой части стержня d1 примерно равен среднему диаметру резьбы или номинальному диаметру резьбы.

5. Технические требования - по ГОСТ 1759.0-87.

Механические свойства болтов должны соответствовать классам прочности 3.6, 4.6, 4.8, 5.6, 5.8, 8.8.

6. Теоретическая масса болтов указана в приложении.

ПРИЛОЖЕНИЕ
Справочное

Длина болта l, мм

Теоретическая масса 1000 шт. болтов, кг, при номинальном диаметре резьбы d, мм

5

6

8

10

12

16

20

24

12

2,699

4,612

-

-

-

-

-

-

14

2,936

4,950

10,10

-

-

-

-

-

16

3,172

5,288

10,71

19,39

-

-

-

-

20

3,644

5,964

11,94

21,34

34,76

-

-

-

25

4,235

6,809

13,48

23,79

38,30

75,60

133,4

-

30

4,825

7,655

15,02

26,22

41,84

82,13

143,6

-

35

5,416

8,500

16,56

28,67

45,38

88,66

153,8

-

40

6,006

9,345

18,10

31,11

48,92

95,18

164,1

-

45

6,596

10,196

19,64

33,55

52,46

101,71

174,3

-

50

7,187

11,036

21,18

35,99

56,00

108,24

184,5

-

55

7,746

11,881

22,72

38,44

59,54

114,77

194,8

-

60

8,336

12,726

24,26

40,88

63,08

121,23

205,0

-

65

8,926

13,574

25,80

43,32

66,62

127,82

215,2

-

70

9,516

14,417

27,34

45,76

70,17

134,35

225,5

-

75

-

15,262

28,88

48,20

73,71

140,87

235,7

366,4

80

-

16,107

30,42

50,65

77,25

147,40

245,9

381,2

90

-

17,798

33,50

55,53

84,33

160,45

266,4

410,6

100

-

19,488

36,57

60,41

91,41

173,51

286,9

440,1

110

-

-

39,65

65,30

98,49

186,56

307,4

469,6

120

-

-

42,73

70,18

105,57

199,62

327,8

499,0

130

-

-

45,81

75,10

112,65

212,67

348,3

528,5

140

-

-

48,89

79,95

119,73

225,72

368,8

558,0

150

-

-

51,97

84,84

126,81

238,78

389,2

587,4

160

-

-

55,05

89,72

133,89

251,83

409,7

616,9

170

-

-

58,13

94,61

140,97

264,87

430,2

646,4

180

-

-

61,21

99,49

148,05

277,94

450,6

675,8

190

-

-

64,29

104,37

155,13

290,99

471,1

705,3

200

-

-

67,37

109,26

162,22

304,04

491,6

734,8

220

-

-

73,53

119,02

176,38

330,15

532,6

793,8

240

-

-

-

128,79

190,54

366,26

573,6

852,8

260

-

-

-

138,56

204,70

382,37

614,6

911,8
