ГОСТ 7783-81

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

БОЛТЫ С ПОЛУКРУГЛОЙ ГОЛОВКОЙ
И УСОМ КЛАССА ТОЧНОСТИ С









МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

БОЛТЫ С ПОЛУКРУГЛОЙ ГОЛОВКОЙ И УСОМ
КЛАССА ТОЧНОСТИ С

Конструкция и размеры

Cup nibbed head bolts, product grade C. Construction and dimensions
ГОСТ
7783-81

Взамен
ГОСТ 7783-73

Издание с изменением № 1, 2, утвержденными в июне 1986 г., апреле 1987 г. (ИУС 9-86, 8-87)

Постановлением Государственного комитета СССР по стандартам от 15 января 1981 г. № 1 дата введения установлена

01.01.82

Ограничение срока действия снято по протоколу № 7-95 Межгосударственного совета по стандартизации, метрологии и сертификации (ИУС 11-95)



1. Настоящий стандарт распространяется на болты с полукруглой головкой и усом класса точности С с номинальным диаметром резьбы от 5 до 20 мм.

Стандарт полностью соответствует СТ СЭВ 216-86.

2. Конструкция и размеры болтов должны соответствовать указанным на чертеже в табл. 1 и 2.

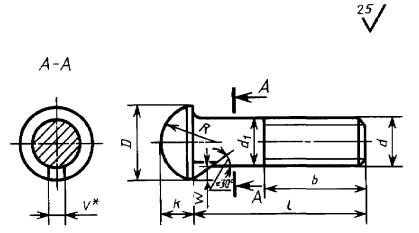

Исполнение 1

____________

* Уклон боковых граней уса не более 5°.

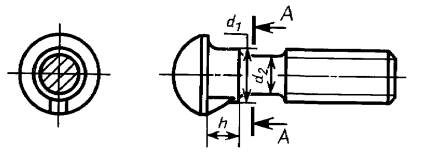

Исполнение 2

d2 примерно равен среднему диаметру резьбы

Таблица 1

мм

Номинальный диаметр резьбы d

5

6

8

10

12

16

20

Диаметр головки D

10

12

16

20

24

32

40

Высота головки k

4

5

6

7

9,2

11,2

16

Радиус сферы R »

6

7

9

10,5

13,3

15,8

21

Диаметр подголовка или стержня d1 (h15)

5

6

8

10

12

16

20

Высота подголовка h, не менее

2,5

3

4

5

6

8

10

Ширина уса V

2,0

2,5

3,0

3,2

3,6

4,2

4,7

Высота уса W, не менее

1,8

2,0

2,3

2,7

3,2

3,5

4,0

Длина резьбы b

Для l £ 120

16

18

22

26

30

38

46

Для l > 120

-

-

-

32

36

44

52

Пример условного обозначения болта с диаметром резьбы d = 12 мм, с крупным шагом резьбы с полем допуска 8 g, длиной l = 60 мм, класса прочности 3,6, с цинковым покрытием толщиной 6 мкм, нанесенным способом катодного восстановления, хроматированным:

Болт M12´60.36.016 ГОСТ 7783-81

Таблица 2

мм

Длина болта l

Номинальный диаметр резьбы d

5

6

8

10

12

16

20

16







-

-

-

-

20









-

-

-

25













-

30













-

35













-

40













-

45















50















55















60















65















70















75















80















90

-













100

-













110

-

-

-









120

-

-

-









130

-

-

-









140

-

-

-









150

-

-

-









160

-

-

-









170

-

-

-

-

-





180

-

-

-

-

-





190

-

-

-

-

-





200

-

-

-

-

-





Примечания.

  1. Болты изготовляют с длинами, заключенными между жирными линиями.
  2. Болты в области от верхней жирной линии до пунктирной линии изготовляют с резьбой до уса.

3. Резьба - по ГОСТ 24705-2004, шаг резьбы - крупный. Сбег и недорез резьбы - по ГОСТ 27148-86. Концы болтов - по ГОСТ 12414-94.

1 - 3. (Измененная редакция, Изм. № 1, 2).

3а. Радиус под головкой - по ГОСТ 24670-81.

3б. Допуски и методы контроля размеров и отклонений формы и расположения поверхностей - по ГОСТ 1759.1-82.

По согласованию между изготовителем и потребителем допускается изготовлять болты с полем допуска резьбы - 6е.

3в. Дефекты поверхности и методы контроля - по ГОСТ 1759.2-82.

3а - 3в. (Введены дополнительно, Изм. № 1).

4. Диаметр гладкой части стержня d1 (исполнение 1) примерно равен среднему или номинальному диаметру резьбы.

(Введен дополнительно, Изм. № 2).

5. Технические требования - по ГОСТ 1759.0-87.

Механические свойства болтов должны соответствовать классам прочности 3.6, 4.6, 4.8, 5.6 и 5.8.

(Измененная редакция, Изм. № 1).

6. Допускается:

скругление кромок уса;

изготовлять болты M10 с диаметром головки D = 19 мм, болты М16 с диаметром D = 30 мм.

7. Теоретическая масса болтов указана в справочном приложении.

ПРИЛОЖЕНИЕ

Справочное

Длина болта, l, мм

Теоретическая масса 1000 шт. болтов, кг, при номинальном диаметре резьбы d, мм, для исполнения 1

5

6

8

10

12

16

20

16

3,765

6,018

11,23

-

-

-

-

20

4,238

6,694

12,45

19,76

-

-

-

25

4,828

7,539

13,99

22,21

39,27

70,25

-

30

5,418

8,384

15,53

26,64

42,80

76,78

-

35

6,007

9,229

17,07

27,07

46,33

83,31

-

40

6,596

10,074

18,61

29,50

49,86

89,84

-

45

7,185

10,919

20,15

31,93

53,39

96,37

191,4

50

7,774

11,764

21,69

34,36

56,92

102,90

201,6

55

8,363

12,609

23,23

36,79

60,45

109,43

211,8

60

8,952

13,454

24,77

39,22

63,98

115,96

222,0

65

9,541

14,299

26,31

41,65

67,51

122,49

232,2

70

10,130

15,144

27,85

44,08

71,04

129,02

242,4

75

10,719

15,989

29,39

46,51

74,57

135,55

252,6

80

11,308

16,834

30,93

48,94

78,10

142,08

262,8

90

-

17,679

33,98

53,80

85,28

155,10

283,5

100

-

18,524

37,04

58,66

92,46

168,12

304,2

110

-

-

-

63,52

99,64

181,14

324,9

120

-

-

-

68,38

106,82

194,10

345,6

130

-

-

-

73,24

114,00

207,18

366,3

140

-

-

-

78,10

121,18

220,20

387,0

160

-

-

-

82,96

128,36

233,22

407,7

170

-

-

-

-

-

246,24

428,4

180

-

-

-

-

-

259,26

449,1

190

-

-

-

-

-

272,28

469,8

200

-

-

-

-

-

285,30

490,5

ПРИЛОЖЕНИЕ. (Измененная редакция, Изм. № 2).
