ГОСТ 5931-70
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
ГАЙКИ ШЕСТИГРАННЫЕ
ОСОБО ВЫСОКИЕ
КЛАССА ТОЧНОСТИ А
Конструкция и размеры
ГАЙКИ ШЕСТИГРАННЫЕ ОСОБО ВЫСОКИЕ
КЛАССА ТОЧНОСТИ А
|
|
Москва Стандартинформ 2010 |
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
|
ГАЙКИ ШЕСТИГРАННЫЕ ОСОБО
ВЫСОКИЕ Конструкция и размеры Hexagon thick nuts product
grade A. |
ГОСТ |
Дата введения 01.01.72
в части размера «под ключ» S = 13 мм 01.01.73
1. Настоящий стандарт распространяется на шестигранные особо высокие гайки класса точности А с диаметром резьбы от 8 до 48 мм.
(Измененная редакция, Изм. № 4).

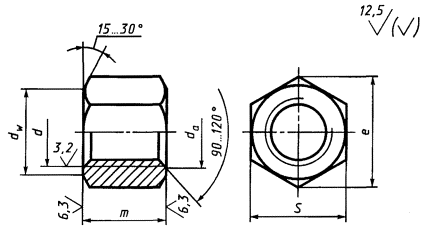

2. Конструкция и размеры гаек должны соответствовать указанным на чертеже и в таблице.
(Измененная редакция, Изм. № 2-7).
(Измененная редакция, Изм. № 2, 4).
3а. Не установленные настоящим стандартом допуски размеров, отклонений формы и расположения поверхностей и методы контроля - по ГОСТ 1759.1.
3б. Допустимые дефекты поверхности гаек и методы контроля - по ГОСТ 1759.3.
3а, 3б. (Введены дополнительно, Изм. № 5).
4. Допускается по соглашению между изготовителем и потребителем изготавливать гайки с номинальным диаметром резьбы от 36 до 48 мм с шагом резьбы 2 мм.
(Измененная редакция, Изм. № 2, 5).
5. Технические требования - по ГОСТ 1759.0.
6. (Исключен, Изм. № 2).
7. Масса гаек указана в приложении 1.
8. (Исключен, Изм. № 4).
мм
|
8 |
10 |
12 |
(14) |
16 |
(18) |
20 |
(22) |
24 |
(27) |
30 |
36 |
42 |
48 |
||
|
Шаг резьбы |
крупный |
1,25 |
1,5 |
1,75 |
2 |
2,5 |
3 |
3,5 |
4 |
4,5 |
5 |
||||
|
мелкий |
1 |
1,25 |
1,5 |
2 |
3 |
||||||||||
|
Размер «под ключ» S |
13 |
16 |
18 |
21 |
24 |
27 |
30 |
34 |
36 |
41 |
46 |
55 |
65 |
75 |
|
|
Диаметр описанной окружности е, не менее |
14,4 |
17,8 |
20,0 |
23,4 |
26,8 |
30,1 |
33,5 |
37,7 |
40,0 |
45,6 |
51,3 |
61,3 |
72,6 |
83,9 |
|
|
da |
не менее |
8 |
10 |
12 |
14 |
16 |
18 |
20 |
22 |
24 |
27 |
30 |
36 |
42 |
48 |
|
не более |
8,75 |
10,8 |
13,0 |
15,1 |
17,3 |
19,4 |
21,6 |
23,8 |
25,9 |
29,2 |
32,4 |
38,9 |
45,4 |
51,8 |
|
|
dw, не менее |
11,7 |
14,6 |
16,6 |
19,6 |
22,5 |
25,3 |
28,2 |
31,7 |
33,6 |
38,4 |
43,1 |
51,5 |
61,0 |
70,5 |
|
|
Высота т |
12 |
15 |
18 |
21 |
24 |
27 |
30 |
32 |
36 |
40 |
45 |
54 |
63 |
71 |
|
Примечания.
1. Размеры гаек, заключенные в скобки, применять не рекомендуется.
2. Допускается изготавливать гайки с размерами, указанными в приложении 2.
Пример условного обозначения гайки с диаметром резьбы d = 12 мм с размером «под ключ» S = 18 мм, с крупным шагом резьбы с полем допуска 6Н, класса прочности 5, без покрытия:
Гайка М12-6Н5 (S18) ГОСТ 5931-70
То же, с крупным шагом резьбы с полем допуска 6Н, класса прочности 6, из стали марки А12, без покрытия:
Гайка М12-6Н.6.А (S18) ГОСТ 5931-70
То же, с размером «под ключ» S = 19 мм, с мелким шагом резьбы с полем допуска 6Н, класса прочности 12, из стали марки 40Х, с покрытием 01 толщиной 6 мкм:
Гайка М12´1,25-6Н.12.40Х.016 ГОСТ 5931-70
Справочное
Масса стальных гаек с крупным шагом резьбы
|
Номинальный диаметр резьбы d, мм |
Теоретическая масса 1000 шт. гаек, кг » |
Номинальный диаметр резьбы d, мм |
Теоретическая масса 1000 шт. гаек, кг » |
Номинальный диаметр резьбы d, мм |
Теоретическая масса 1000 шт. гаек, кг » |
|
8 |
9,650 |
18 |
86,230 |
30 |
420,6 |
|
10 |
12,980 |
20 |
117,100 |
36 |
715,3 |
|
12 |
25,600 |
22 |
169,0 |
42 |
1179,0 |
|
14 |
43,590 |
24 |
202,3 |
48 |
1780,7 |
|
16 |
59,900 |
27 |
292,5 |
|
|
Для определения массы гаек из других материалов значения массы, указанные в таблице, следует умножить на коэффициенты: 0,356 - для алюминиевого сплава; 1,080 - для латуни.
ПРИЛОЖЕНИЕ 1. (Измененная редакция, Изм. № 6).
Справочное
Размеры в мм
|
Номинальный
диаметр |
10 |
12 |
14 |
22 |
|
Размер «под ключ» S |
17 |
19 |
22 |
32 |
|
Диаметр описанной окружности е, не менее |
18,9 |
21,1 |
24,5 |
35,7 |
|
dw, не менее |
15,6 |
17,4 |
20,6 |
30,0 |
|
Теоретическая масса 1000 шт. гаек с крупным шагом резьбы, кг » |
16,31 |
30,08 |
49,67 |
140,6 |
ПРИЛОЖЕНИЕ 2. (Введено дополнительно, Изм. № 6; измененная редакция, Изм. № 7).
ИНФОРМАЦИОННЫЕ ДАННЫЕ
1. РАЗРАБОТАН И ВНЕСЕН Министерством черной металлургии СССР
2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Комитета стандартов, мер и измерительных приборов при Совете Министров СССР от 18.02.70 № 178
3. ВЗАМЕН ГОСТ 5931-62
4. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
|
Обозначение НТД, на |
Номер пункта |
Обозначение НТД, на |
Номер пункта |
|
3б |
|||
|
3а |
5. Ограничение срока действия снято по протоколу № 5-94 Межгосударственного Совета по стандартизации, метрологии и сертификации (ИУС 11-12-94)
6. ИЗДАНИЕ (февраль 2010 г.) с Изменениями № 2, 3, 4, 5, 6, 7, утвержденными в феврале 1974 г., марте 1981 г., июне 1983 г., мае 1985 г., марте 1989 г., июле 1995 г. (ИУС 3-74, 6-81, 11-83, 8-85, 6-89, 9-95)
