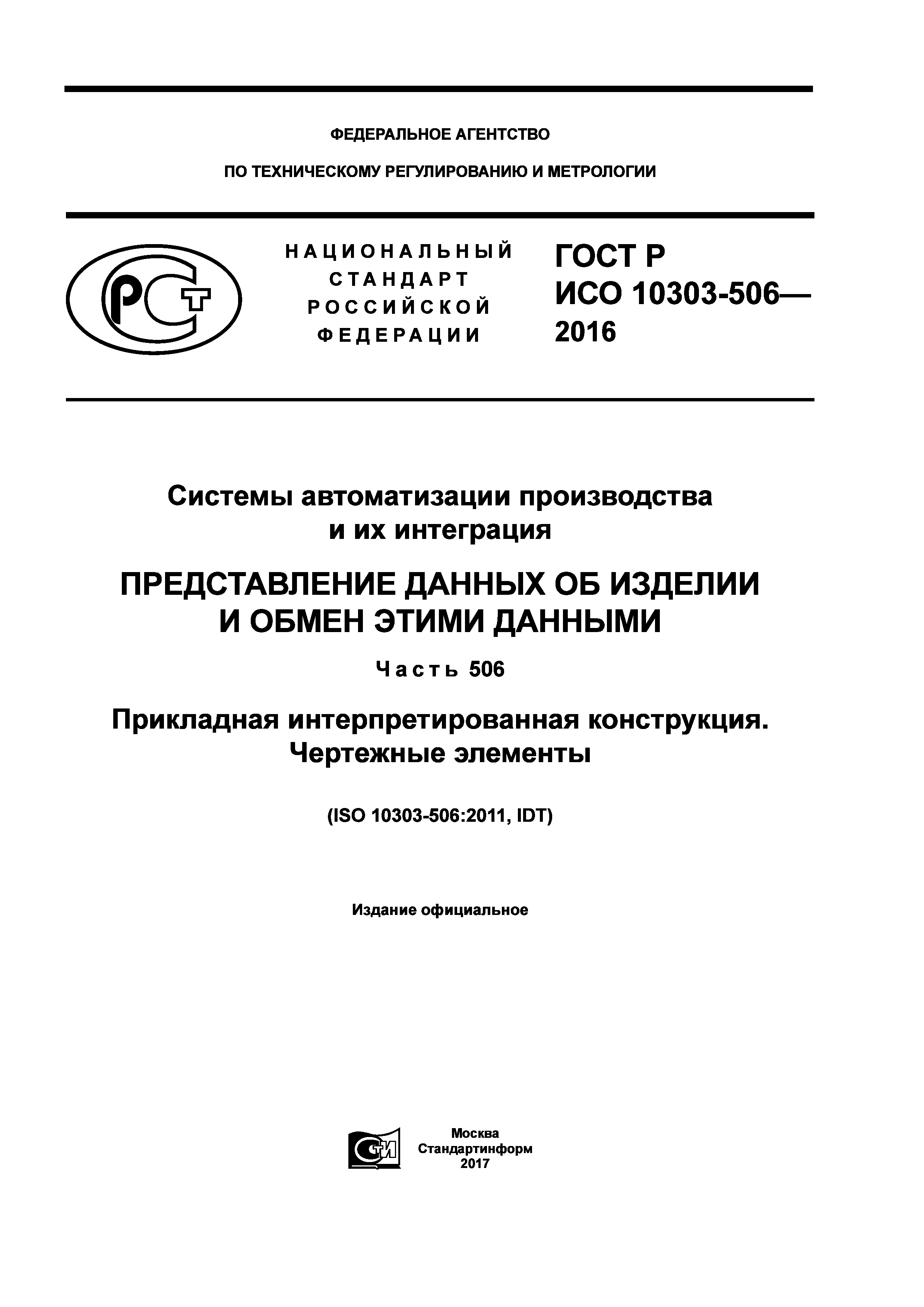

Скачать ГОСТ Р ИСО 10303-506-2016 Системы автоматизации производства и их интеграция. Представление данных об изделии и обмен этими данными. Часть 506. Прикладная интерпретированная конструкция. Чертежные элементы

Дата актуализации: 10.08.2017

ГОСТ Р ИСО 10303-506-2016

Системы автоматизации производства и их интеграция. Представление данных об изделии и обмен этими данными. Часть 506. Прикладная интерпретированная конструкция. Чертежные элементы

Обозначение:	ГОСТ Р ИСО 10303-506-2016
Обозначение англ:	GOST R ISO 10303-506-2016
Статус:	принят
Название рус.:	Системы автоматизации производства и их интеграция. Представление данных об изделии и обмен этими данными. Часть 506. Прикладная интерпретированная конструкция. Чертежные элементы
Название англ.:	Industrial automation systems and integration. Product data representation and exchange. Part 506. Application interpreted construct. Draughting elements
Дата добавления в базу:	05.05.2017
Дата актуализации:	05.05.2017
Дата введения:	30.11.2016
Дата окончания срока действия:	01.01.2018
Область применения:	Стандарт определяет интерпретацию интегрированных ресурсов для удовлетворения требований по представлению элементов чертежа. К охватываемым чертежным элементам относятся тексты размеров и выноски на поле чертежа. В область применения настоящего стандарта входит: - структуры для представления единичных или составных размеров; - структуры для представления структурированных или неструктурированных размеров; - структуры для представления чертежных выносок, которые могут ориентироваться линиями- выносками, выносными линиями или размерными кривыми. В область применения настоящего стандарта не входят пояснения, которые не используются в воспринимаемом представлении размера или выноски.

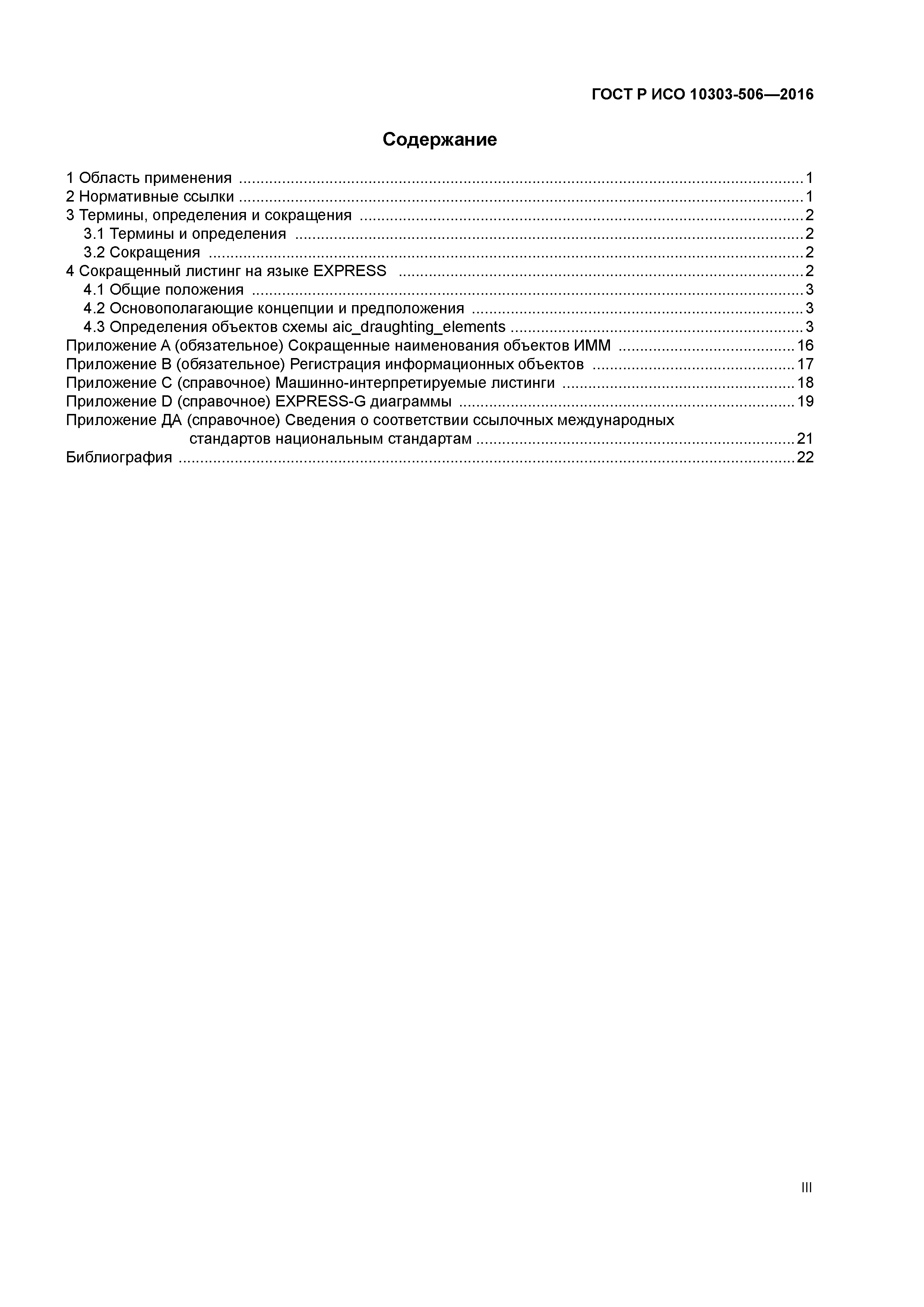

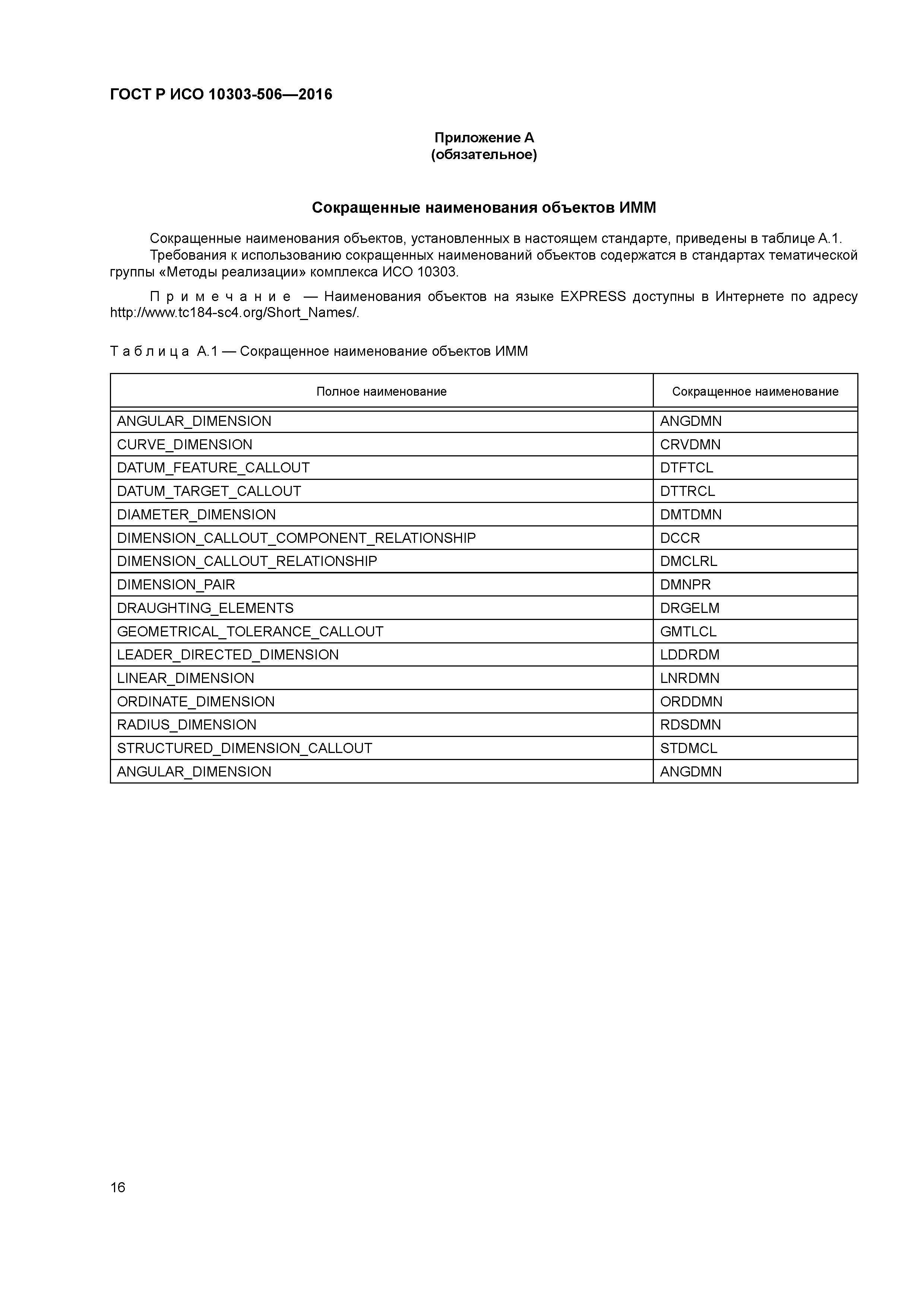

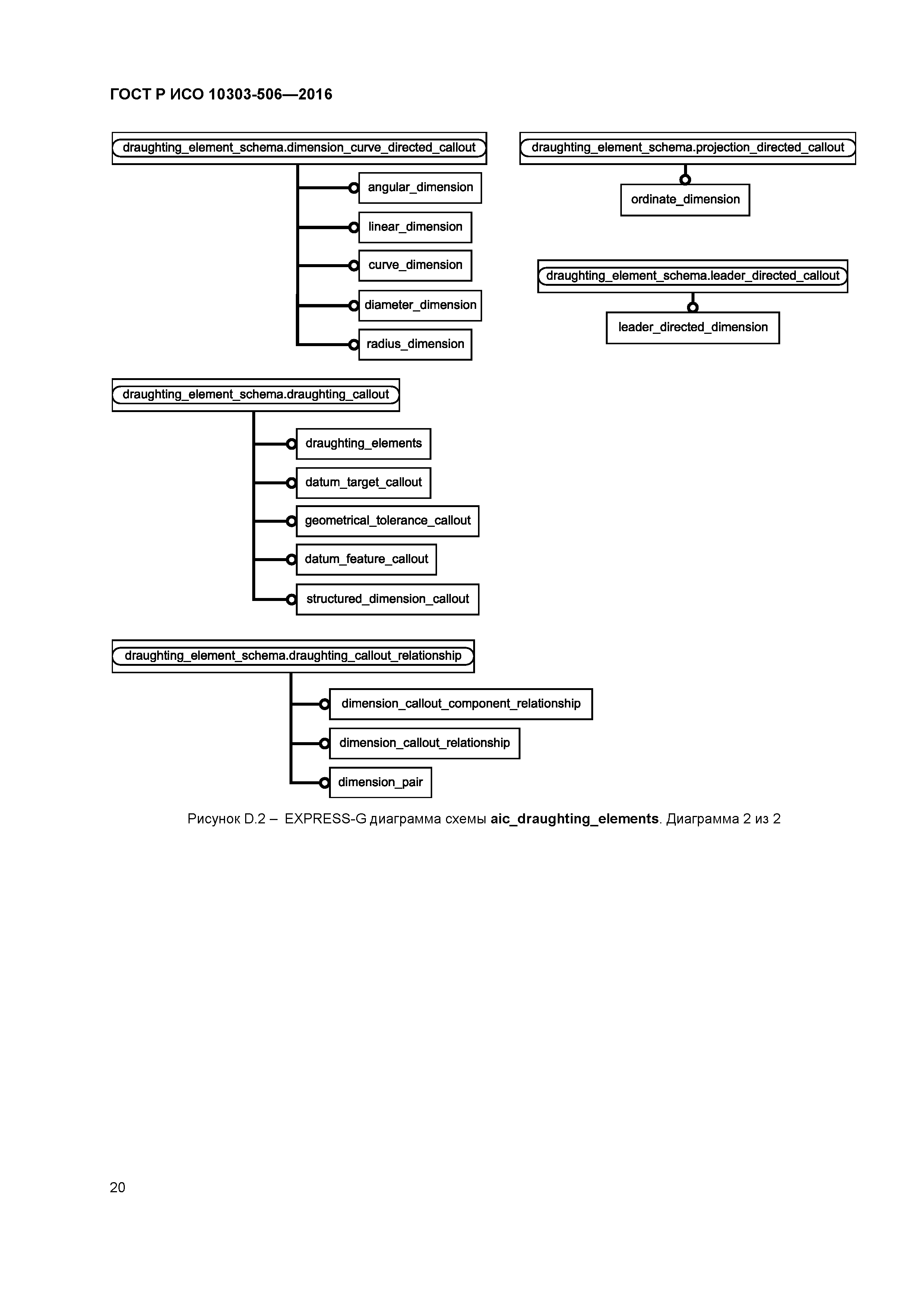

Оглавление:	1 Область применения 2 Нормативные ссылки 3 Термины, определения и сокращения    3.1 Термины и определения    3.2 Сокращения 4 Сокращенный листинг на языке EXPRESS    4.1 Общие положения    4.2 Основополагающие концепции и предположения    4.3 Определения объектов схемы aic_draughting_elements Приложение А (обязательное) Сокращенные наименования объектов ИММ Приложение В (обязательное) Регистрация информационных объектов Приложение С (справочное) Машинно-интерпретируемые листинги Приложение D (справочное) EXPRESS-G диаграммы Приложение ДА (справочное) Сведения о соответствии ссылочных международных стандартов национальным стандартам Библиография
Разработан:	ФБУ Консультационно-внедренческая фирма в области международной стандартизации и сертификации - Фирма ИНТЕРСТАНДАРТ
Утверждён:	30.11.2016 Федеральное агентство по техническому регулированию и метрологии (1891-ст)
Издан:	Стандартинформ (2017 г. )
Расположен в:	Техническая документация Электроэнергия МАШИНОСТРОЕНИЕ Промышленные автоматизированные системы Измерение и контроль производственного процесса Экология МАШИНОСТРОЕНИЕ Промышленные автоматизированные системы Измерение и контроль производственного процесса
Заменяет собой:	ГОСТ Р ИСО 10303-506-2006 «Системы автоматизации производства и их интеграция. Представление данных об изделии и обмен этими данными. Часть 506. Прикладные интерпретированные конструкции. Чертежные элементы»
Нормативные ссылки:	ГОСТ Р ИСО 10303-1-99 «Системы автоматизации производства и их интеграция. Представление данных об изделии и обмен этими данными. Часть 1. Общие представления и основополагающие принципы» ГОСТ Р ИСО 10303-46-2002 «Системы автоматизации производства и их интеграция. Представление данных об изделии и обмен этими данными. Часть 46. Интегрированные обобщенные ресурсы. Визуальное представление» ГОСТ Р ИСО 10303-11-2009 «Системы автоматизации производства и их интеграция. Представление данных об изделии и обмен этими данными. Часть 11. Методы описания. Справочное руководство по языку EXPRESS» Федеральный закон 162-ФЗ «О стандартизации в Российской Федерации»
