Скачать ГОСТ Р ИСО/ТС 10303-1004-2016 Системы автоматизации производства и их интеграция. Представление данных об изделии и обмен этими данными. Часть 1004. Прикладной модуль. Простейшие геометрические формы

Дата актуализации: 10.08.2017

ГОСТ Р ИСО/ТС 10303-1004-2016

Системы автоматизации производства и их интеграция. Представление данных об изделии и обмен этими данными. Часть 1004. Прикладной модуль. Простейшие геометрические формы

Обозначение:	ГОСТ Р ИСО/ТС 10303-1004-2016
Обозначение англ:	GOST R ISO/TS 10303-1004-2016
Статус:	принят
Название рус.:	Системы автоматизации производства и их интеграция. Представление данных об изделии и обмен этими данными. Часть 1004. Прикладной модуль. Простейшие геометрические формы
Название англ.:	Industrial automation systems and integration. Product data representation and exchange. Part 1004. Application module. Elemental geometric shape
Дата добавления в базу:	01.02.2017
Дата актуализации:	05.05.2017
Дата введения:	30.11.2016
Дата окончания срока действия:	01.01.2018

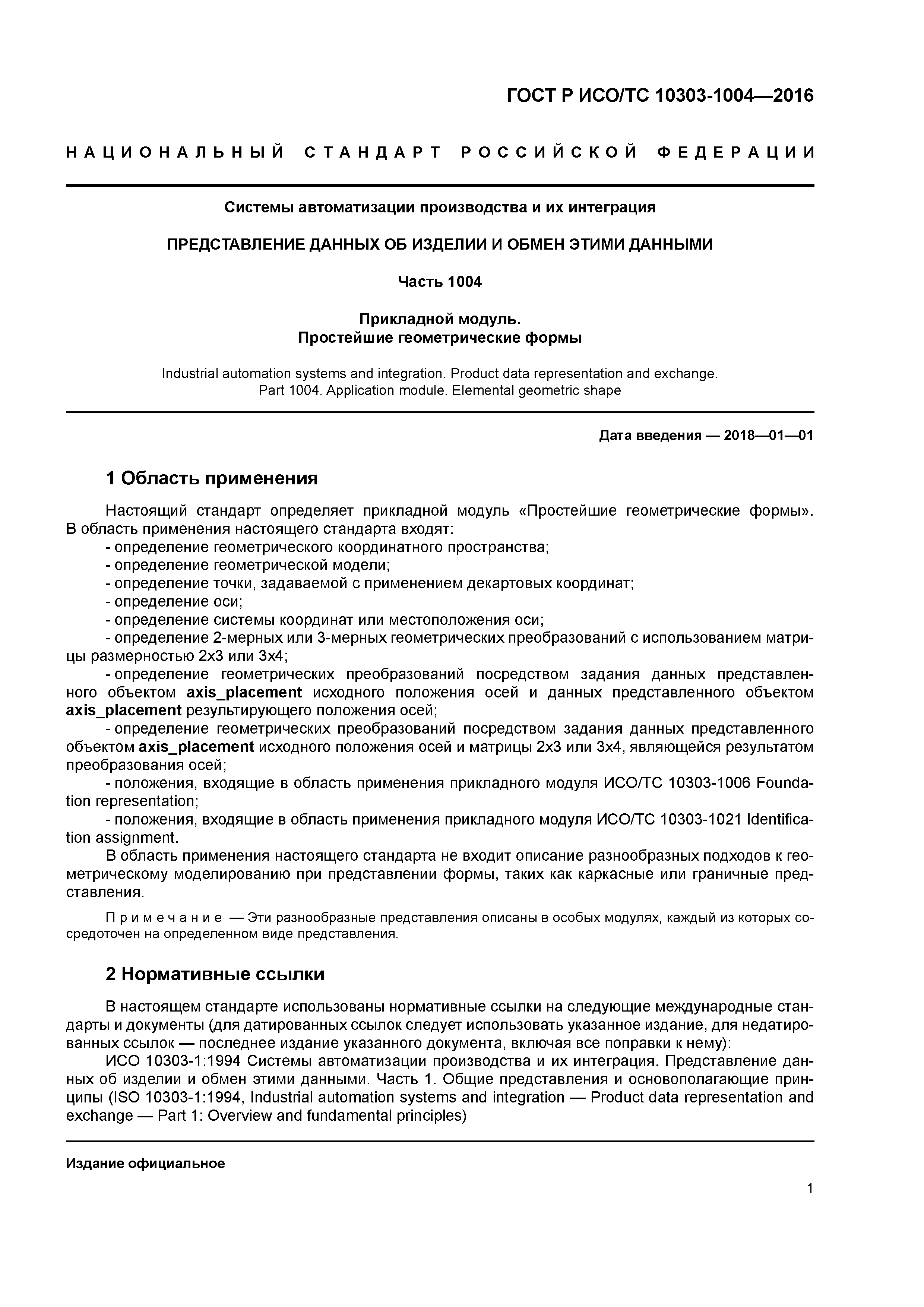

Область применения:	Стандарт определяет прикладной модуль «Простейшие геометрические формы». В область применения стандарта входят: - определение геометрического координатного пространства; - определение геометрической модели; - определение точки, задаваемой с применением декартовых координат; - определение оси; - определение системы координат или местоположения оси; - определение 2-мерных или 3-мерных геометрических преобразований с использованием матрицы размерностью 2х3 или 3х4; - определение геометрических преобразований посредством задания данных представленного объектом axis_placement исходного положения осей и данных представленного объектом axis_placement результирующего положения осей; - определение геометрических преобразований посредством задания данных представленного объектом axis_placement исходного положения осей и матрицы 2х3 или 3х4, являющейся результатом преобразования осей; - положения, входящие в область применения прикладного модуля ИСО/ТС 10303-1006 Foundation representation; - положения, входящие в область применения прикладного модуля ИСО/ТС 10303-1021 Identification assignment.

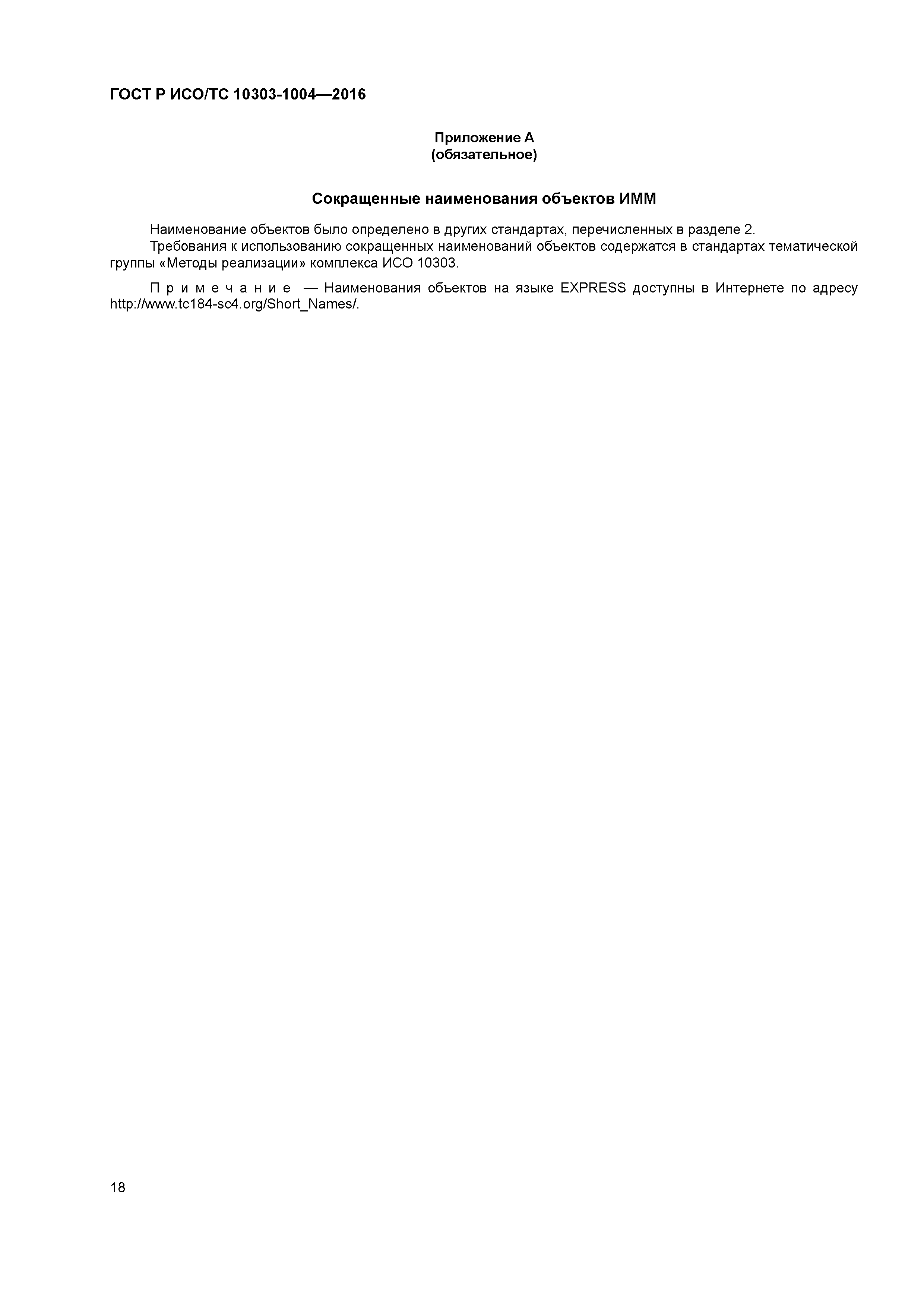

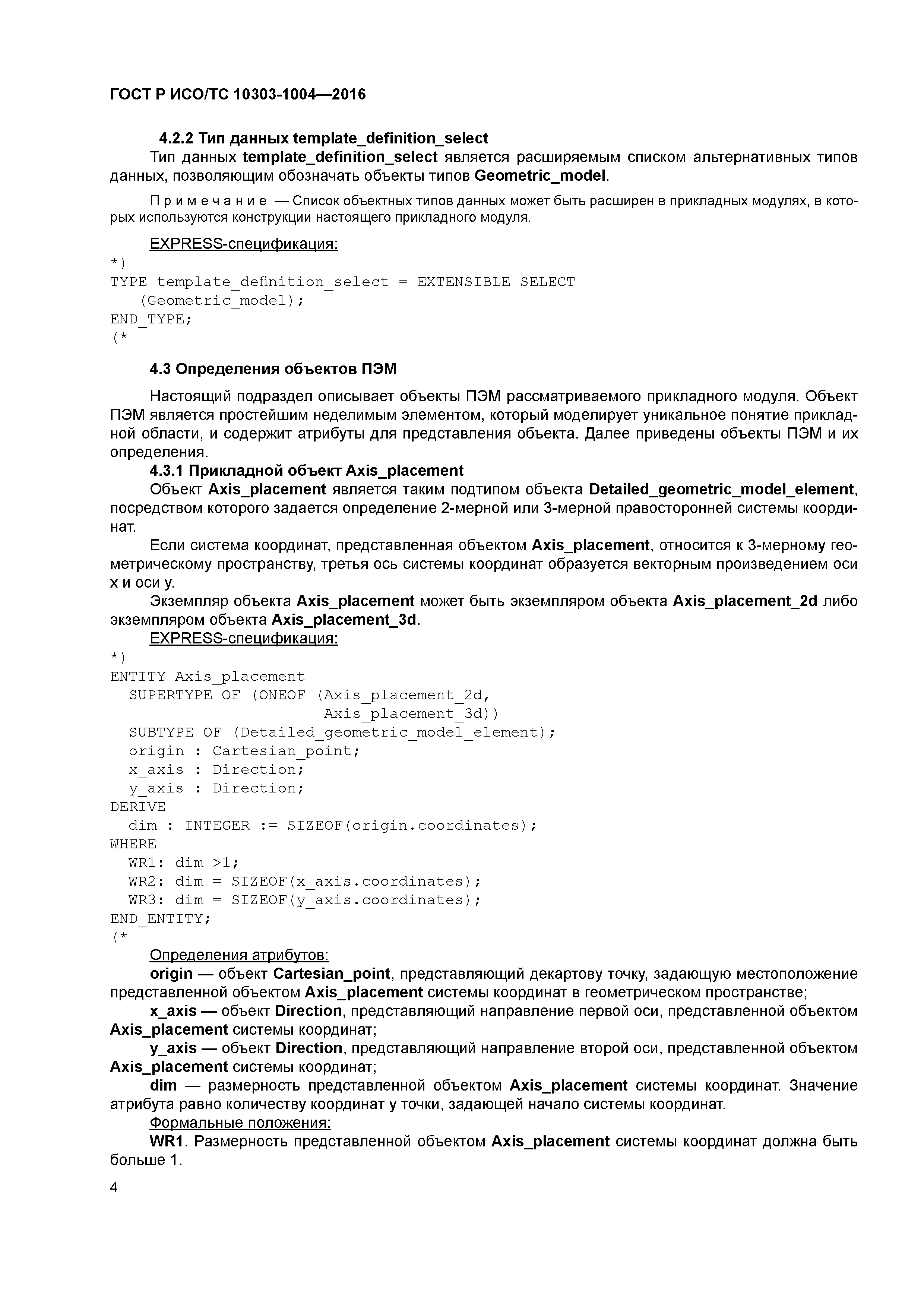

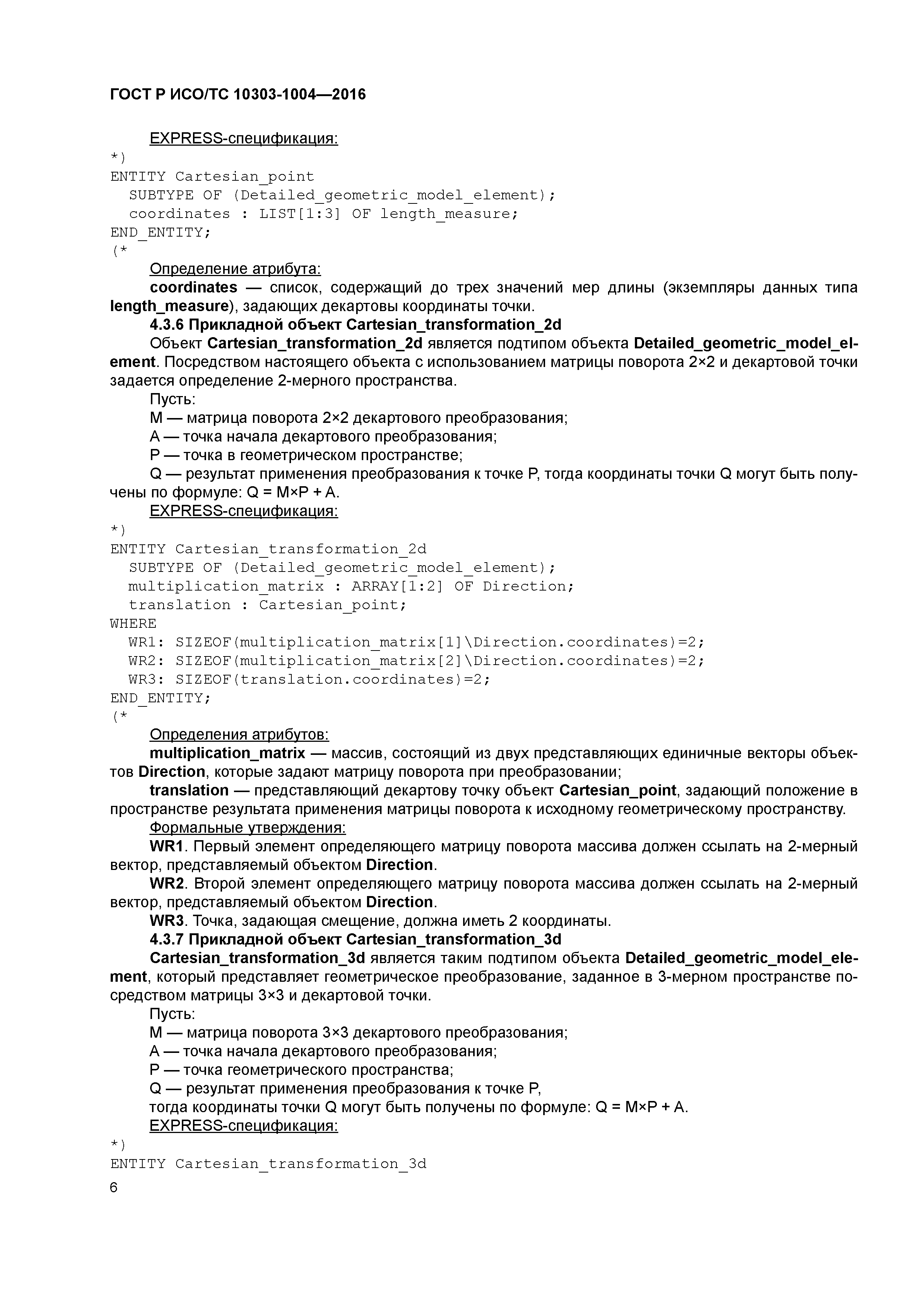

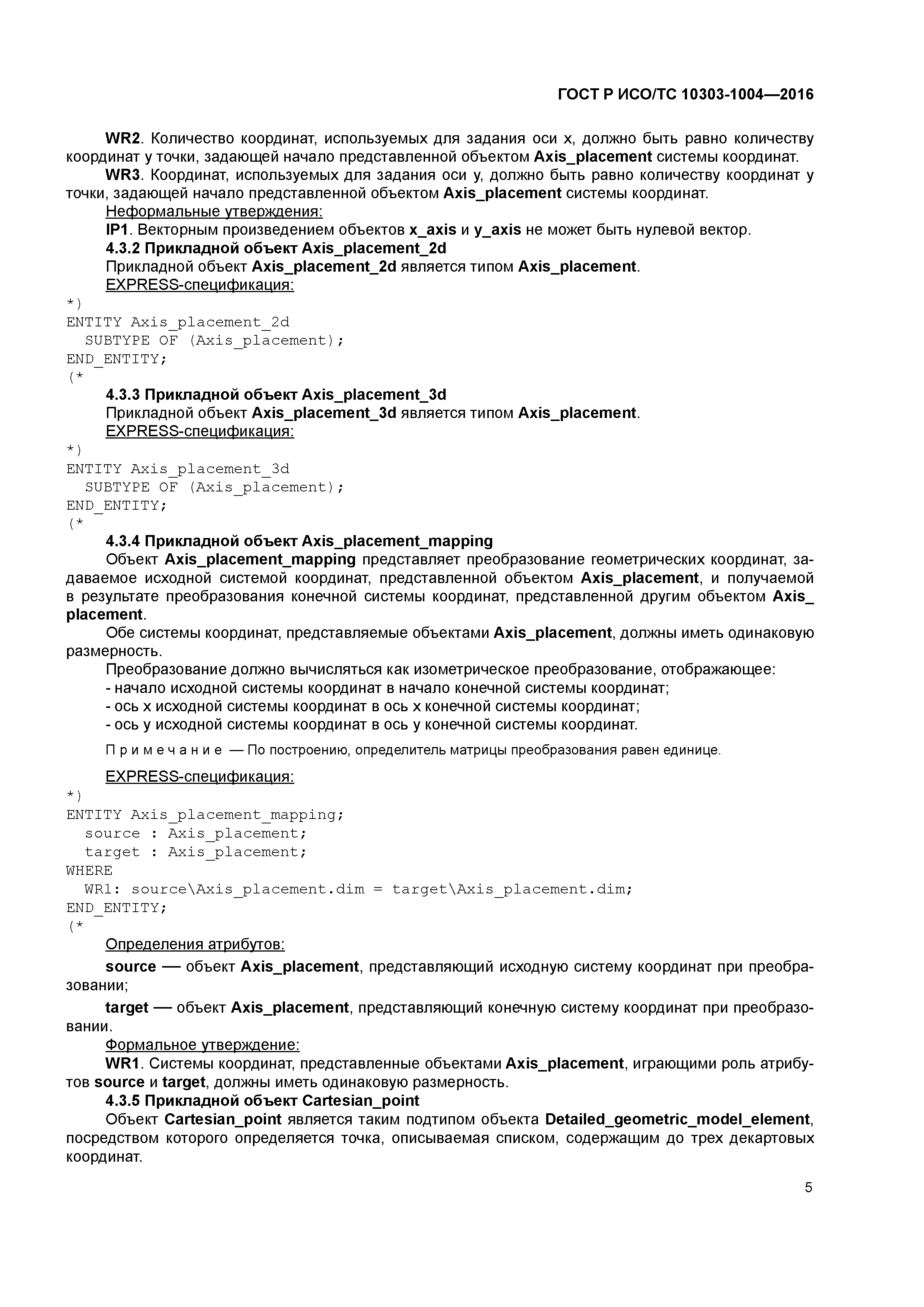

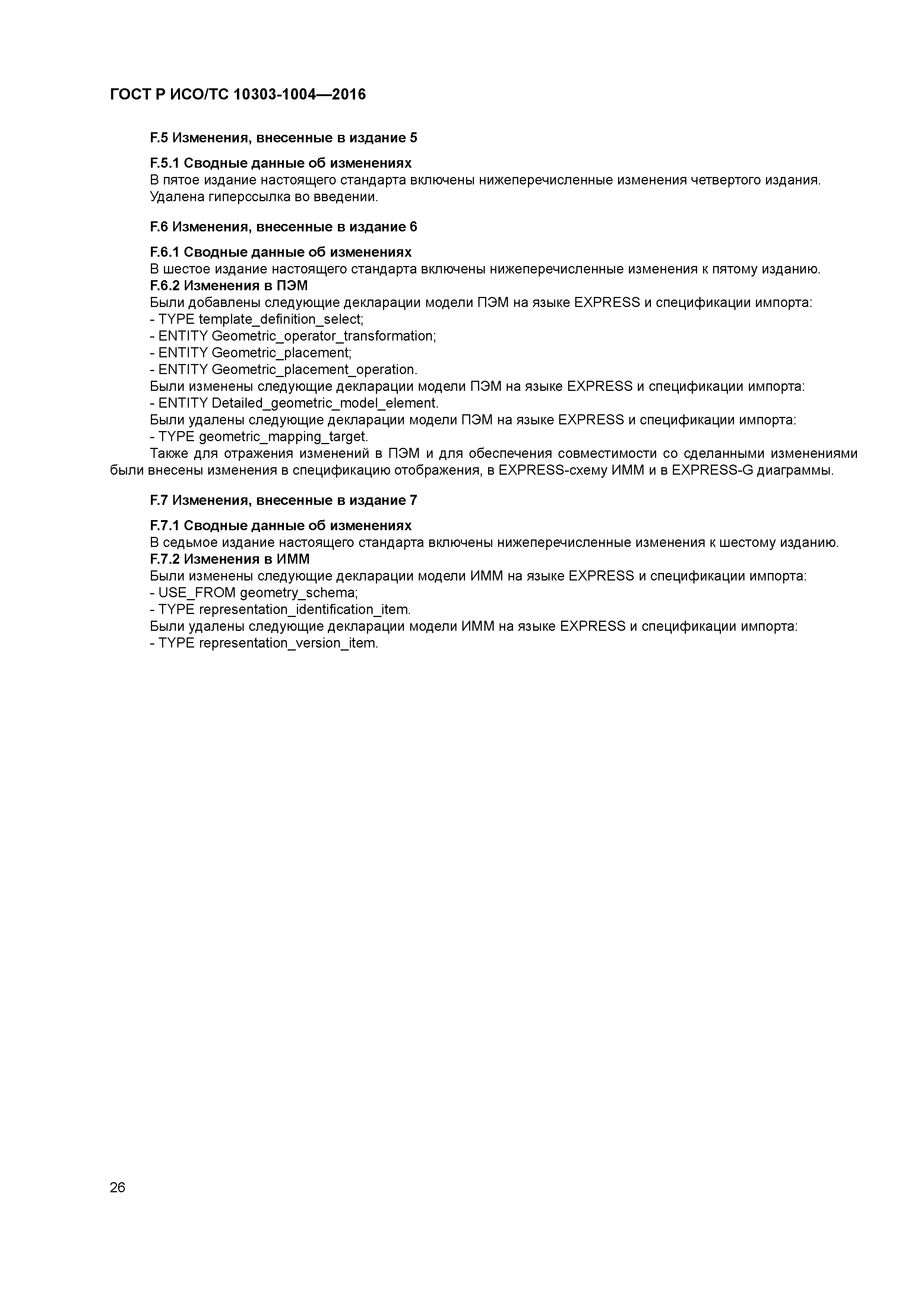

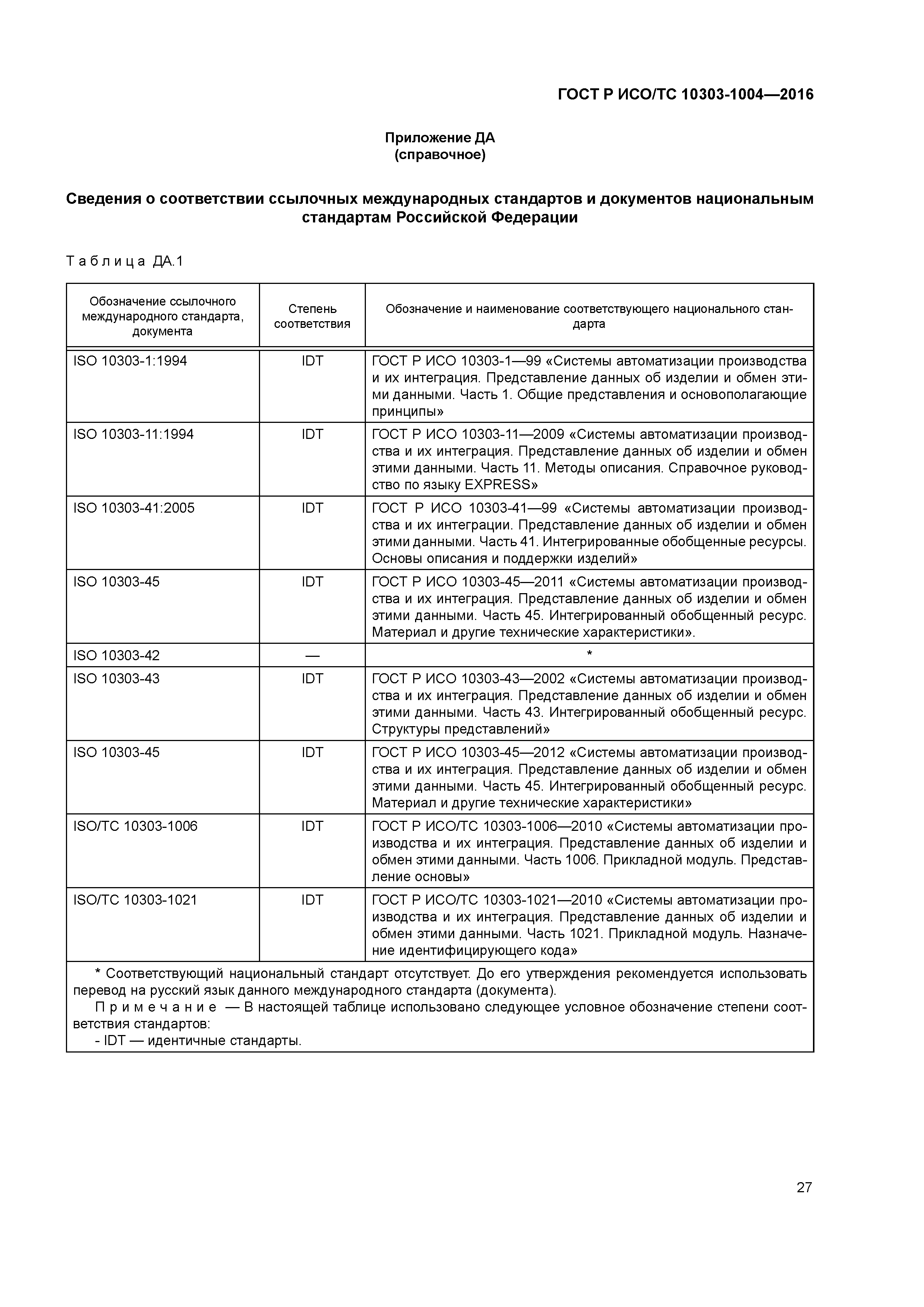

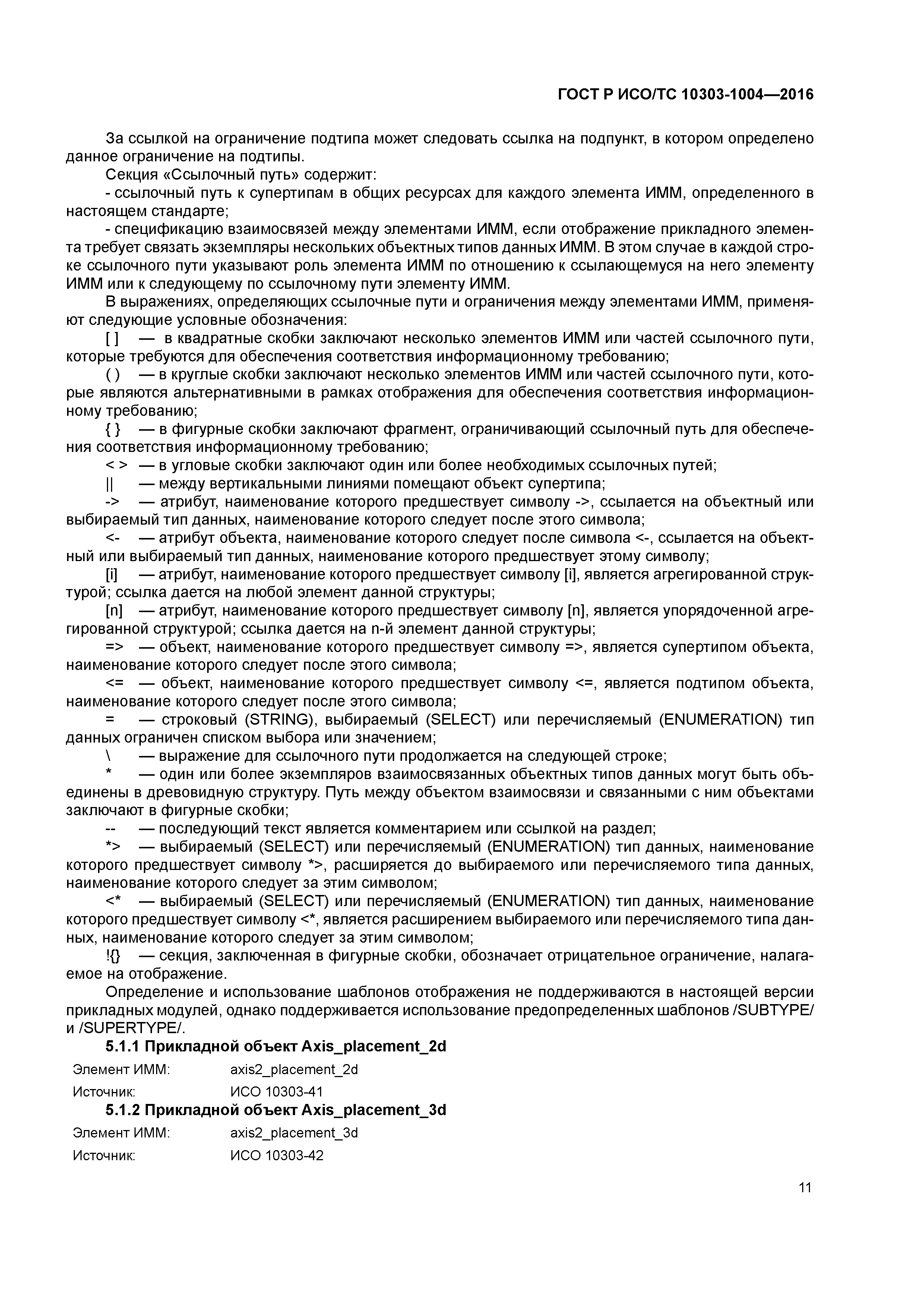

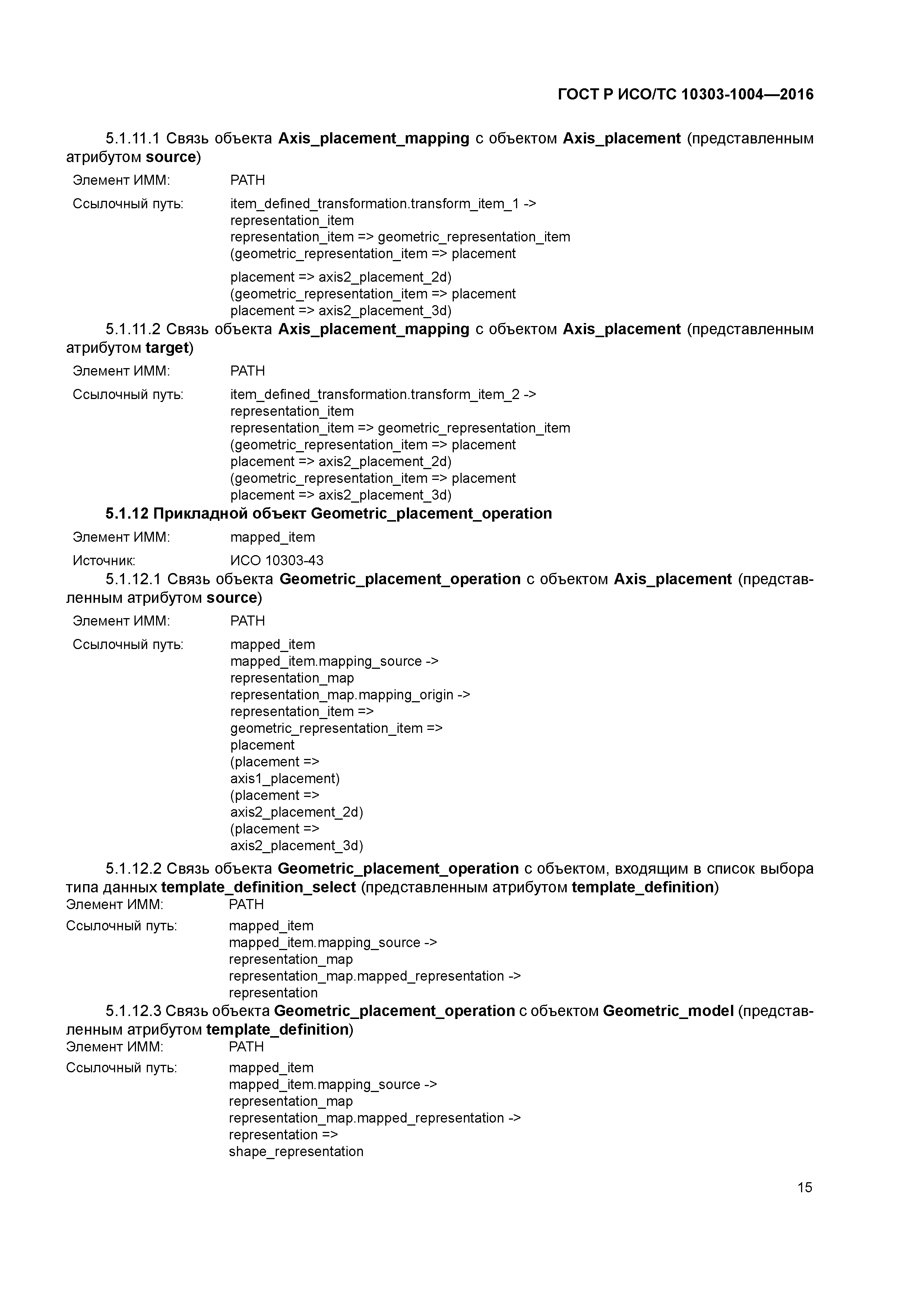

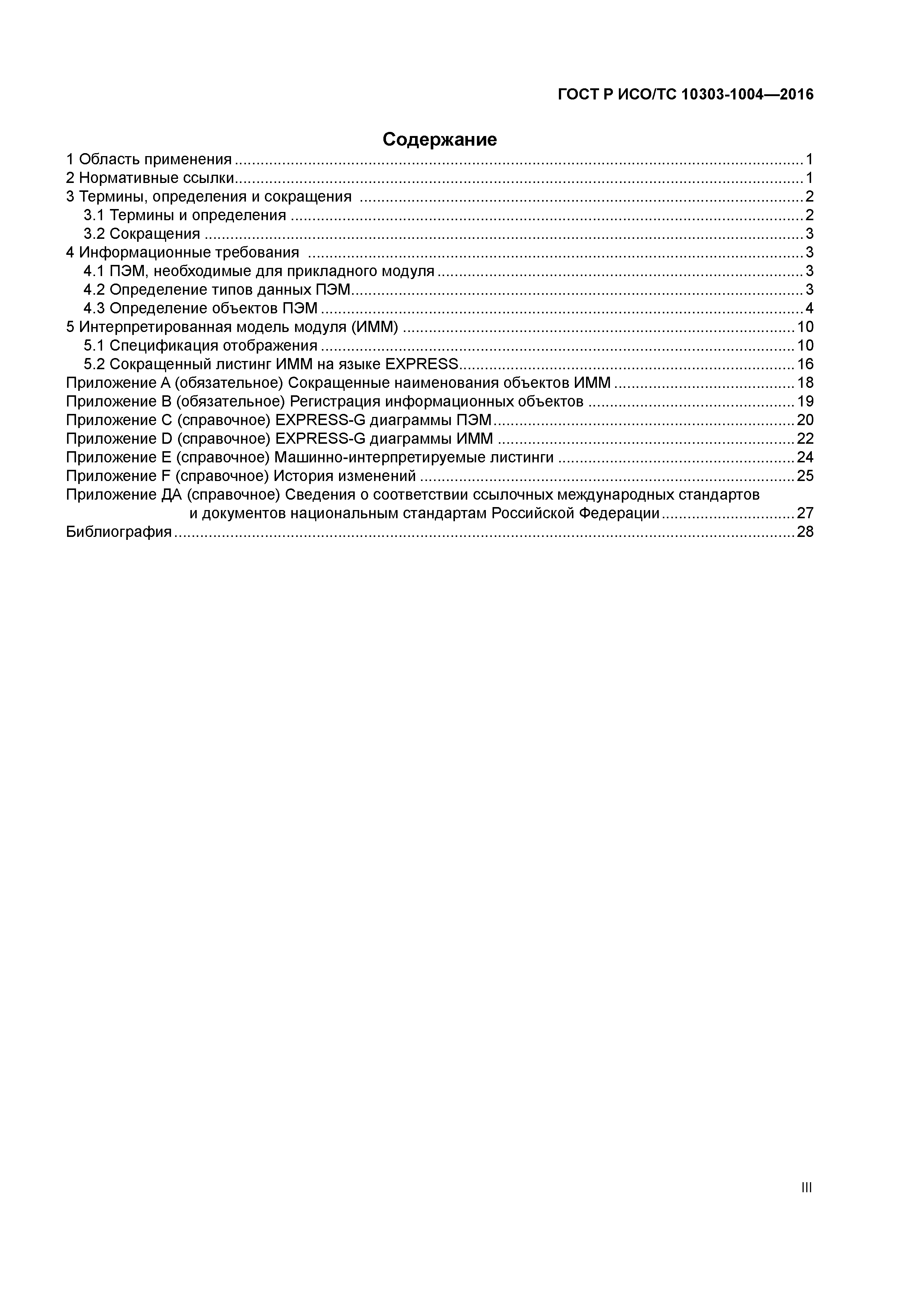

Оглавление:	1 Область применения 2 Нормативные ссылки 3 Термины, определения и сокращения    3.1 Термины и определения    3.2 Сокращения 4 Информационные требования    4.1 ПЭМ, необходимые для прикладного модуля    4.2 Определение типов данных ПЭМ    4.3 Определение объектов ПЭМ 5 Интерпретированная модель модуля (ИММ)    5.1 Спецификация отображения    5.2 Сокращенный листинг ИММ на языке EXPRESS Приложение А (обязательное) Сокращенные наименования объектов ИММ Приложение В (обязательное) Регистрация информационных объектов Приложение С (справочное) EXPRESS-G диаграммы ПЭМ Приложение D (справочное) EXPRESS-G диаграммы ИММ Приложение Е (справочное) Машинно-интерпретируемые листинги Приложение F (справочное) История изменений Приложение ДА (справочное) Сведения о соответствии ссылочных международных стандартов и документов национальным стандартам Российской Федерации Библиография
Разработан:	ООО Корпоративные электронные системы
Утверждён:	30.11.2016 Федеральное агентство по техническому регулированию и метрологии (1864-ст)
Издан:	Стандартинформ (2016 г. )
Расположен в:	Техническая документация Электроэнергия МАШИНОСТРОЕНИЕ Промышленные автоматизированные системы Измерение и контроль производственного процесса Экология МАШИНОСТРОЕНИЕ Промышленные автоматизированные системы Измерение и контроль производственного процесса
Заменяет собой:	ГОСТ Р ИСО/ТС 10303-1004-2010 «Системы автоматизации производства и их интеграция. Представление данных об изделии и обмен этими данными. Часть 1004. Прикладной модуль. Элементарная геометрическая форма»
Нормативные ссылки:	ГОСТ Р ИСО 10303-1-99 «Системы автоматизации производства и их интеграция. Представление данных об изделии и обмен этими данными. Часть 1. Общие представления и основополагающие принципы» ГОСТ Р ИСО 10303-41-99 «Системы автоматизации производства и их интеграция. Представление данных об изделии и обмен этими данными. Часть 41. Интегрированные обобщенные ресурсы. Основы описания и поддержки изделий» ГОСТ Р ИСО 10303-43-2002 «Системы автоматизации производства и их интеграция. Представление данных об изделии и обмен этими данными. Часть 43. Интегрированные обобщенные ресурсы. Структуры представлений» ГОСТ Р ИСО 10303-11-2009 «Системы автоматизации производства и их интеграция. Представление данных об изделии и обмен этими данными. Часть 11. Методы описания. Справочное руководство по языку EXPRESS» ГОСТ Р ИСО/ТС 10303-1006-2010 «Системы автоматизации производства и их интеграция. Представление данных об изделии и обмен этими данными. Часть 1006. Прикладной модуль. Представление основы» ГОСТ Р ИСО/ТС 10303-1021-2010 «Системы автоматизации производства и их интеграция. Представление данных об изделии и обмен этими данными. Часть 1021. Прикладной модуль. Назначение идентифицирующего кода» ГОСТ Р ИСО 10303-45-2012 «Системы автоматизации производства и их интеграция. Представление данных об изделии и обмен этими данными. Часть 45. Интегрированный обобщенный ресурс. Материал и другие технические характеристики»
