Скачать СТО 0043-2014 Стандарт организации. Настилы стальные профилированные для покрытий зданий и сооружений. Проектирование, изготовление, монтажДата актуализации: 10.08.2017 СТО 0043-2014

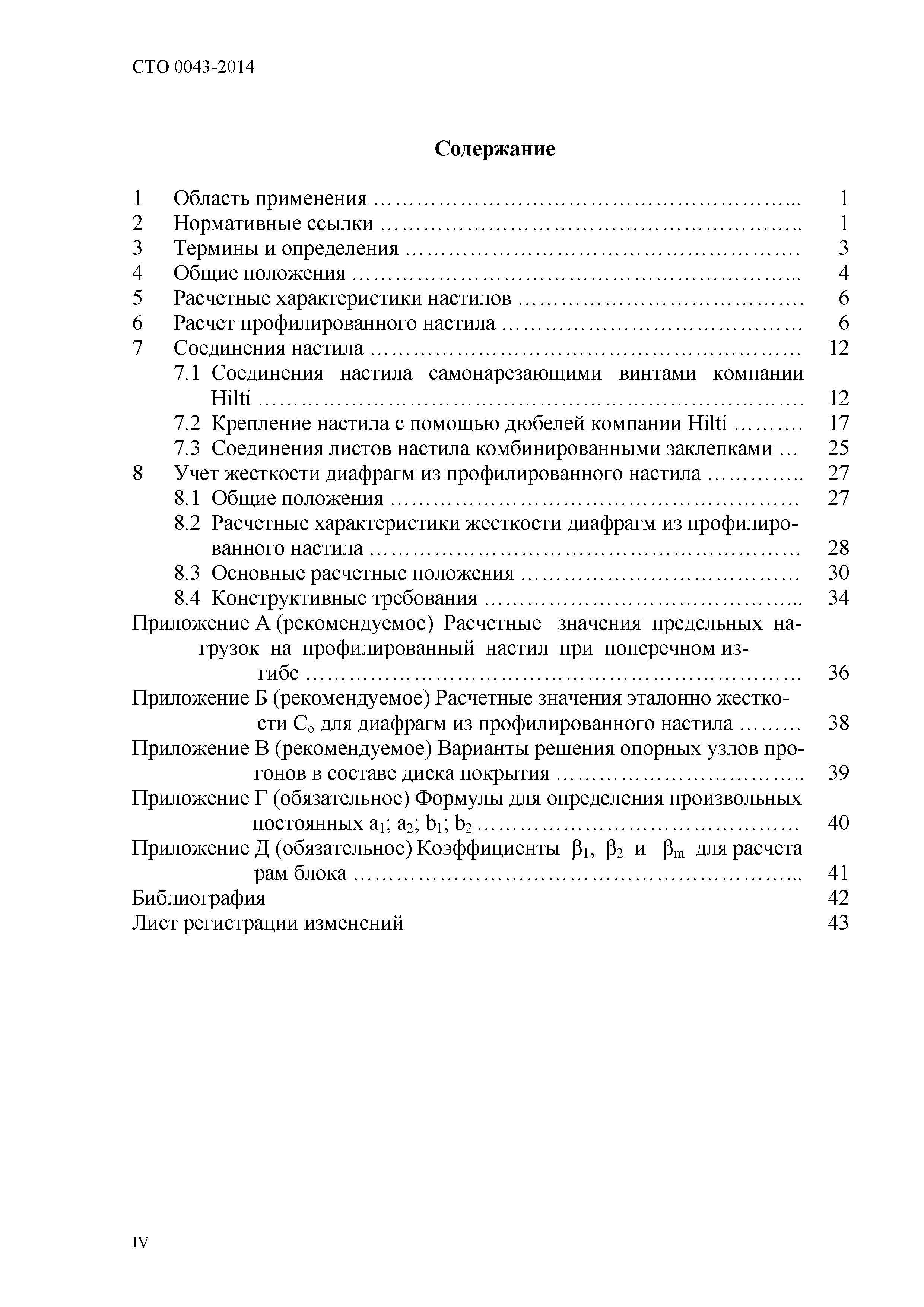

Стандарт организации. Настилы стальные профилированные для покрытий зданий и сооружений. Проектирование, изготовление, монтажОбозначение: | СТО 0043-2014 | Обозначение англ: | STO 0043-2014 | Статус: | взамен | Название рус.: | Стандарт организации. Настилы стальные профилированные для покрытий зданий и сооружений. Проектирование, изготовление, монтаж | Дата добавления в базу: | 01.02.2017 | Дата актуализации: | 05.05.2017 | Дата введения: | 15.12.2014 | Область применения: | Стандарт устанавливает требования, необходимые при проектировании, изготовлении и монтаже стальных профилированных настилов для покрытий зданий и сооружений, и распространяется на профилированные настилы из оцинкованной стали, включенные в ГОСТ 24045-2010, а так же на элементы крепления гофрированных листов между собой и к несущим элементам каркасов зданий и сооружений с помощью самонарезающих и самосверлящих винтов и дюбелей, пристреливаемых пороховыми зарядами. | Оглавление: | 1 Область применения 2 Нормативные ссылки 3 Термины и определения 4 Общие положения 5 Расчетные характеристики настилов 6 Расчет профилированного настила 7 Соединения настила 7.1 Соединения настила самонарезающими винтами компании Hilti 7.2 Крепление настила с помощью дюбелей компании Hilti 7.3 Соединения листов настила комбинированными заклепками 8 Учет жесткости диафрагм из профилированного настила 8.1 Общие положения 8.2 Расчетные характеристики жесткости диафрагм из профилированного настила 8.3 Основные расчетные положения 8.4 Конструктивные требования Приложение А Расчетные значения предельных нагрузок на профилированный настил при поперечном изгибе Приложение Б Расчетные значения эталонной жесткости Сo для диафрагм из профилированного настила Приложение В Варианты решения опорных узлов прогонов в составе диска покрытия Приложение Г Формулы для определения произвольных постоянных a1; a2; в1 и в2 Приложение Д Коэффициенты для расчета рам блока Библиография | Разработан: | ЗАО ЦНИИПСК им. Мельникова ЗАО Хилти Дистрибьюшн Лтд
| Утверждён: | 25.09.2014 ЗАО ЦНИИПСК им. Мельникова (74) 19.09.2014 ЗАО Хилти Дистрибьюшн Лтд (01-04/Gen)
| Издан: | ЗАО ЦНИИПСК им. Мельникова (2014 г. )
| Расположен в: |
| Заменяет собой: | | Нормативные ссылки: | |
![СТО 0043-2014](../../../Data2/1/4293753/4293753338.files/0.gif) ![СТО 0043-2014](../../../Data2/1/4293753/4293753338.files/1.gif) ![СТО 0043-2014](../../../Data2/1/4293753/4293753338.files/2.gif) ![СТО 0043-2014](../../../Data2/1/4293753/4293753338.files/3.gif) ![СТО 0043-2014](../../../Data2/1/4293753/4293753338.files/4.gif) ![СТО 0043-2014](../../../Data2/1/4293753/4293753338.files/5.gif) ![СТО 0043-2014](../../../Data2/1/4293753/4293753338.files/6.gif) ![СТО 0043-2014](../../../Data2/1/4293753/4293753338.files/7.gif) ![СТО 0043-2014](../../../Data2/1/4293753/4293753338.files/8.gif) ![СТО 0043-2014](../../../Data2/1/4293753/4293753338.files/9.gif) ![СТО 0043-2014](../../../Data2/1/4293753/4293753338.files/10.gif) ![СТО 0043-2014](../../../Data2/1/4293753/4293753338.files/11.gif) ![СТО 0043-2014](../../../Data2/1/4293753/4293753338.files/12.gif) ![СТО 0043-2014](../../../Data2/1/4293753/4293753338.files/13.gif) ![СТО 0043-2014](../../../Data2/1/4293753/4293753338.files/14.gif) ![СТО 0043-2014](../../../Data2/1/4293753/4293753338.files/15.gif) ![СТО 0043-2014](../../../Data2/1/4293753/4293753338.files/16.gif) ![СТО 0043-2014](../../../Data2/1/4293753/4293753338.files/17.gif) ![СТО 0043-2014](../../../Data2/1/4293753/4293753338.files/18.gif) ![СТО 0043-2014](../../../Data2/1/4293753/4293753338.files/19.gif) ![СТО 0043-2014](../../../Data2/1/4293753/4293753338.files/20.gif) ![СТО 0043-2014](../../../Data2/1/4293753/4293753338.files/21.gif) ![СТО 0043-2014](../../../Data2/1/4293753/4293753338.files/22.gif) ![СТО 0043-2014](../../../Data2/1/4293753/4293753338.files/23.gif) ![СТО 0043-2014](../../../Data2/1/4293753/4293753338.files/24.gif) ![СТО 0043-2014](../../../Data2/1/4293753/4293753338.files/25.gif) ![СТО 0043-2014](../../../Data2/1/4293753/4293753338.files/26.gif) ![СТО 0043-2014](../../../Data2/1/4293753/4293753338.files/27.gif) ![СТО 0043-2014](../../../Data2/1/4293753/4293753338.files/28.gif) ![СТО 0043-2014](../../../Data2/1/4293753/4293753338.files/29.gif) ![СТО 0043-2014](../../../Data2/1/4293753/4293753338.files/30.gif) ![СТО 0043-2014](../../../Data2/1/4293753/4293753338.files/31.gif) ![СТО 0043-2014](../../../Data2/1/4293753/4293753338.files/32.gif) ![СТО 0043-2014](../../../Data2/1/4293753/4293753338.files/33.gif) ![СТО 0043-2014](../../../Data2/1/4293753/4293753338.files/34.gif) ![СТО 0043-2014](../../../Data2/1/4293753/4293753338.files/35.gif) ![СТО 0043-2014](../../../Data2/1/4293753/4293753338.files/36.gif) ![СТО 0043-2014](../../../Data2/1/4293753/4293753338.files/37.gif) ![СТО 0043-2014](../../../Data2/1/4293753/4293753338.files/38.gif) ![СТО 0043-2014](../../../Data2/1/4293753/4293753338.files/39.gif) ![СТО 0043-2014](../../../Data2/1/4293753/4293753338.files/40.gif) ![СТО 0043-2014](../../../Data2/1/4293753/4293753338.files/41.gif) ![СТО 0043-2014](../../../Data2/1/4293753/4293753338.files/42.gif) ![СТО 0043-2014](../../../Data2/1/4293753/4293753338.files/43.gif) ![СТО 0043-2014](../../../Data2/1/4293753/4293753338.files/44.gif) ![СТО 0043-2014](../../../Data2/1/4293753/4293753338.files/45.gif) ![СТО 0043-2014](../../../Data2/1/4293753/4293753338.files/46.gif) ![СТО 0043-2014](../../../Data2/1/4293753/4293753338.files/47.gif) ![СТО 0043-2014](../../../Data2/1/4293753/4293753338.files/48.gif) ![СТО 0043-2014](../../../Data2/1/4293753/4293753338.files/49.gif)
|
