Скачать ГОСТ IEC 60947-7-4-2015 Аппаратура коммутационная и механизмы управления низковольтные комплектные. Часть 7-4. Вспомогательная аппаратура. Терминальные блоки РСВ для медных проводников

Дата актуализации: 10.08.2017

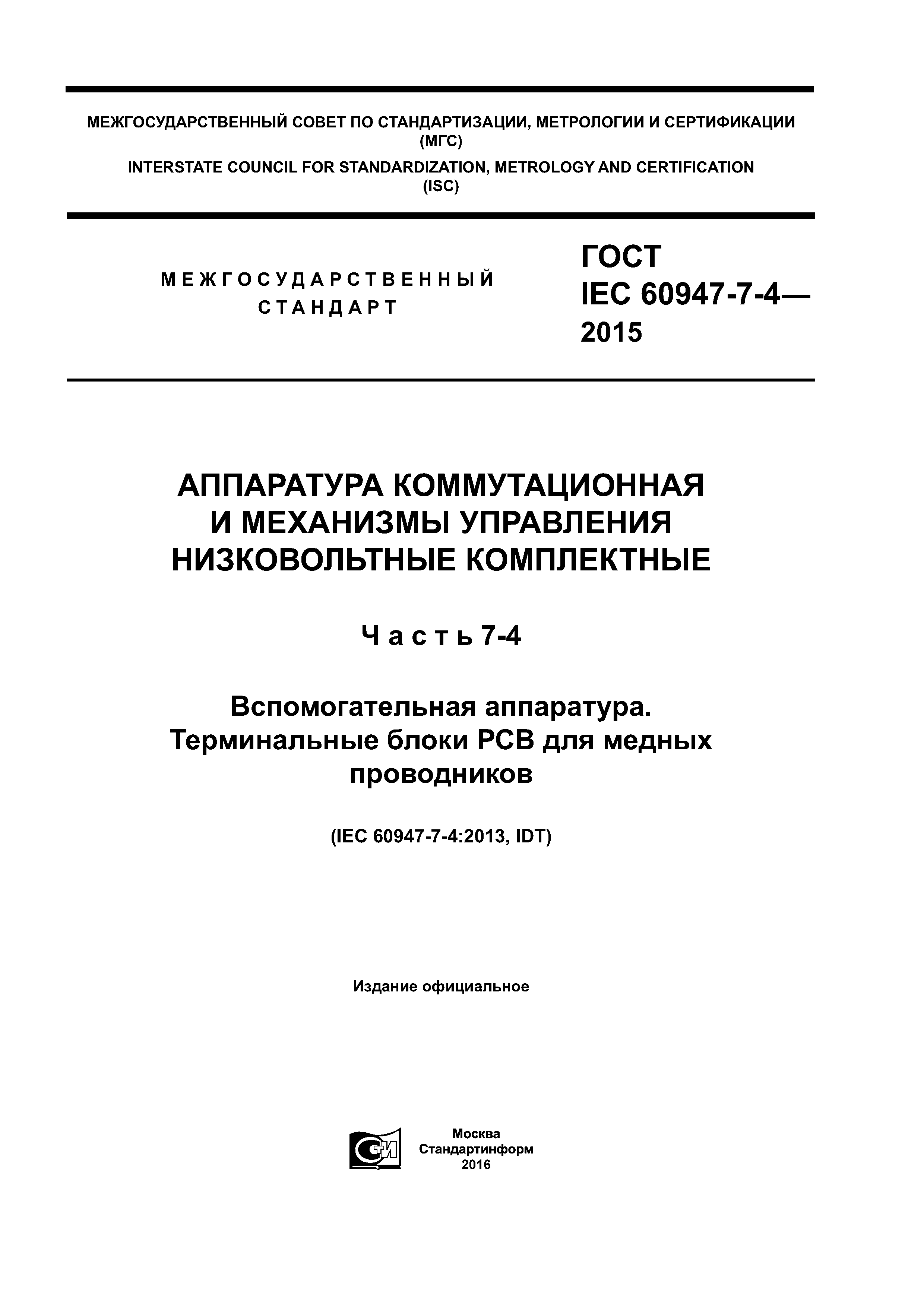

ГОСТ IEC 60947-7-4-2015

Аппаратура коммутационная и механизмы управления низковольтные комплектные. Часть 7-4. Вспомогательная аппаратура. Терминальные блоки РСВ для медных проводников

Обозначение: ГОСТ IEC 60947-7-4-2015
Обозначение англ: 60947-7-4-2015
Статус:введен впервые
Название рус.:Аппаратура коммутационная и механизмы управления низковольтные комплектные. Часть 7-4. Вспомогательная аппаратура. Терминальные блоки РСВ для медных проводников
Название англ.:Low-voltage switchgear and controlgear. Part 7-4. Ancillary equipment. PCB terminal blocks for copper conductors
Дата добавления в базу:01.02.2017
Дата актуализации:05.05.2017
Дата введения:01.03.2017
Область применения:Стандарт устанавливает требования к клеммным колодкам для печатного монтажа преимущественно промышленного или аналогичного назначения. Монтаж и крепление на печатной плате выполняют пайкой, штамповкой или аналогичными методами, обеспечивающими электрическое и механическое соединение медных проводников с печатной платой. Стандарт распространяется на клеммные колодки для печатного монтажа, предназначенные для соединения медных проводников с предварительной подготовкой или без нее, имеющих поперечное сечение от 0,05 мм2 до 300 мм2 (AWG 30/600 kcmil) и применяемых в цепях с номинальным напряжением не более 1000 В переменного тока частотой не св.1000 Гц или не более 1500 В постоянного тока. Стандарт может быть использован в качестве руководства для специальных типов клеммных колодок для печатного монтажа с такими элементами, как разъединительные узлы, интегральные патронные плавкие вставки и т.п.

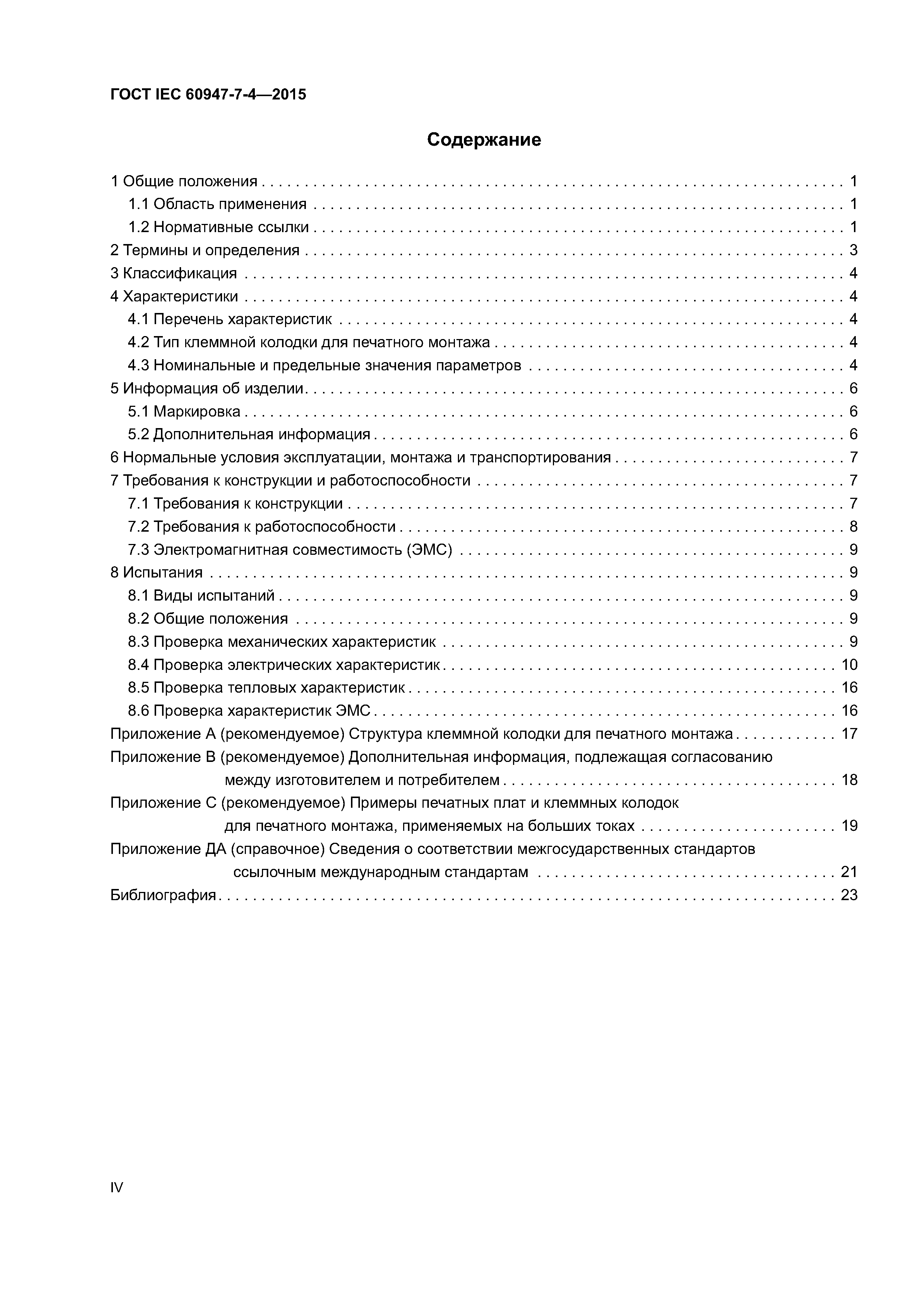

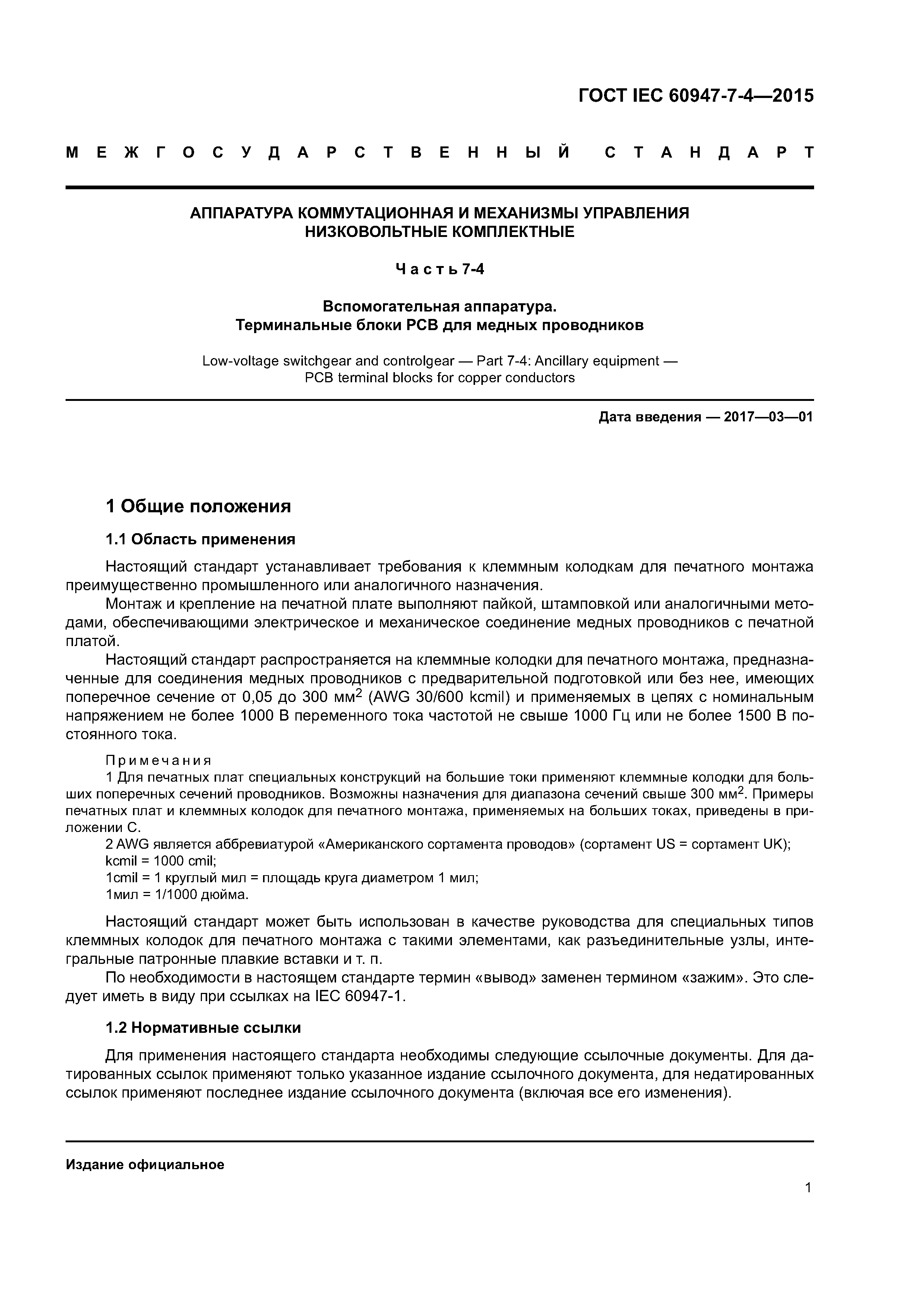

Оглавление:1 Общие положения
   1.1 Область применения

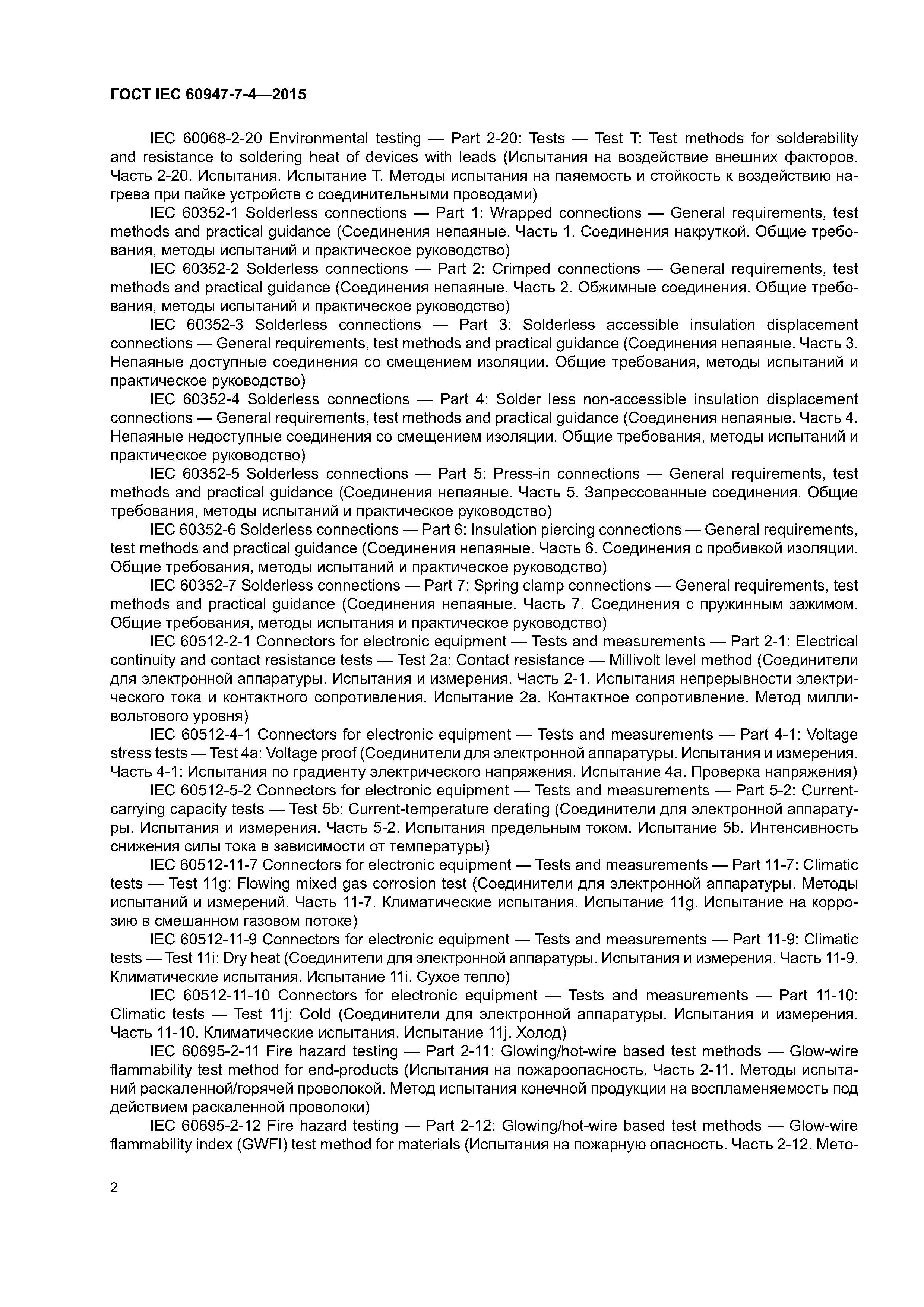

   1.2 Нормативные ссылки
2 Термины и определения

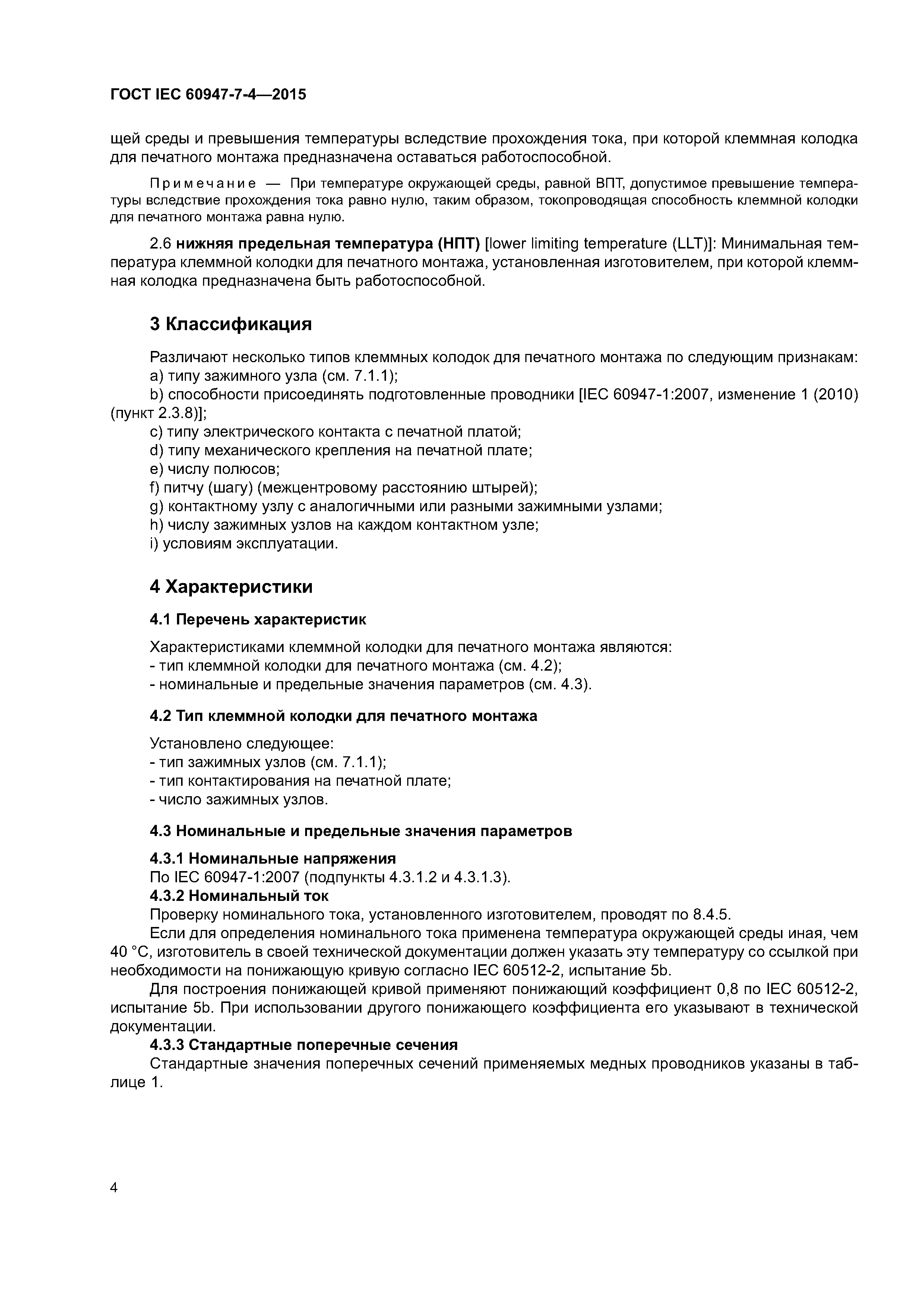

3 Классификация
4 Характеристики
   4.1 Перечень характеристик
   4.2 Тип клеммной колодки для печатного монтажа
   4.3 Номинальные и предельные значения параметров

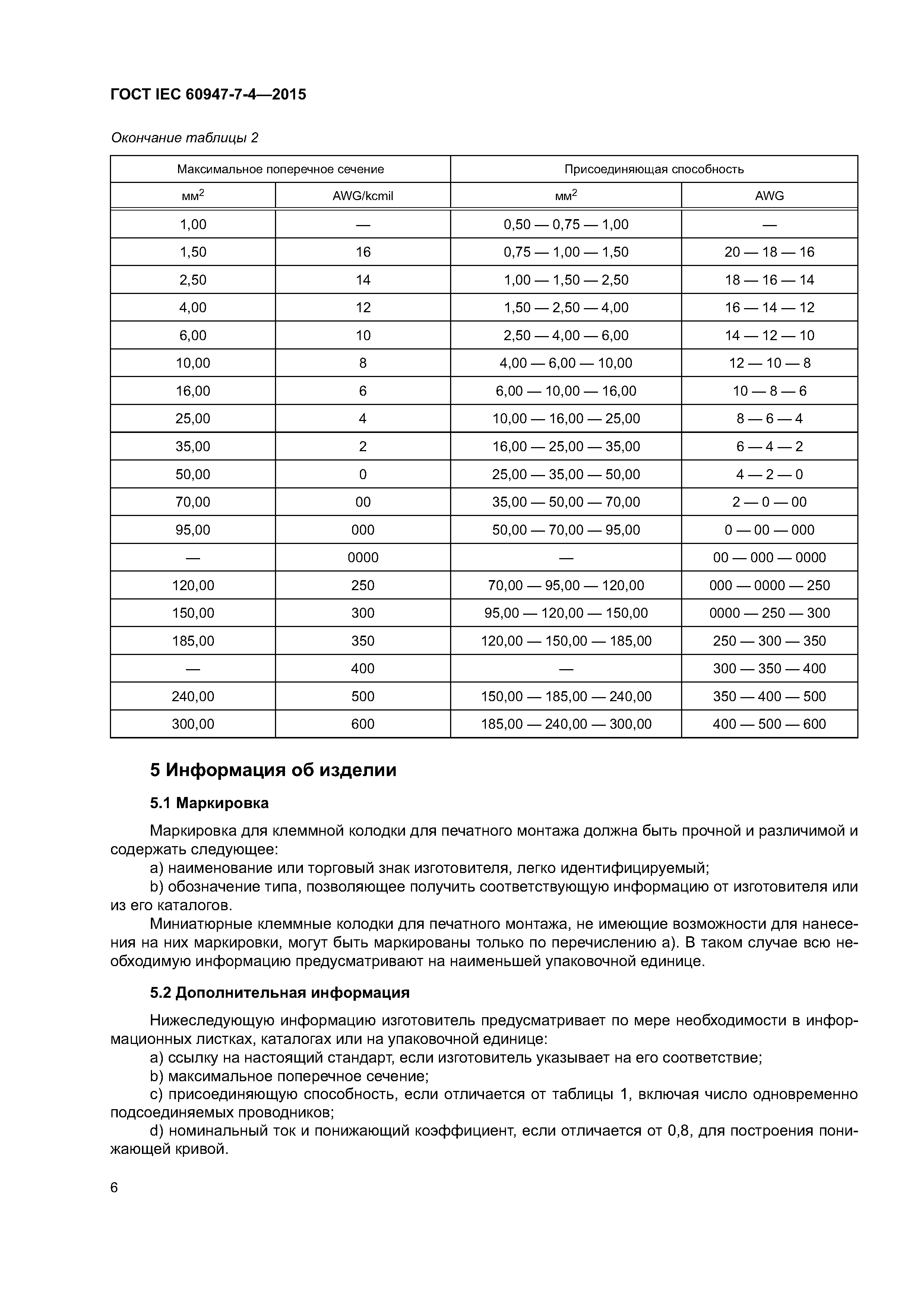

5 Информация об изделии
   5.1 Маркировка
   5.2 Дополнительная информация
6 Нормальные условия эксплуатации, монтажа и транспортирования

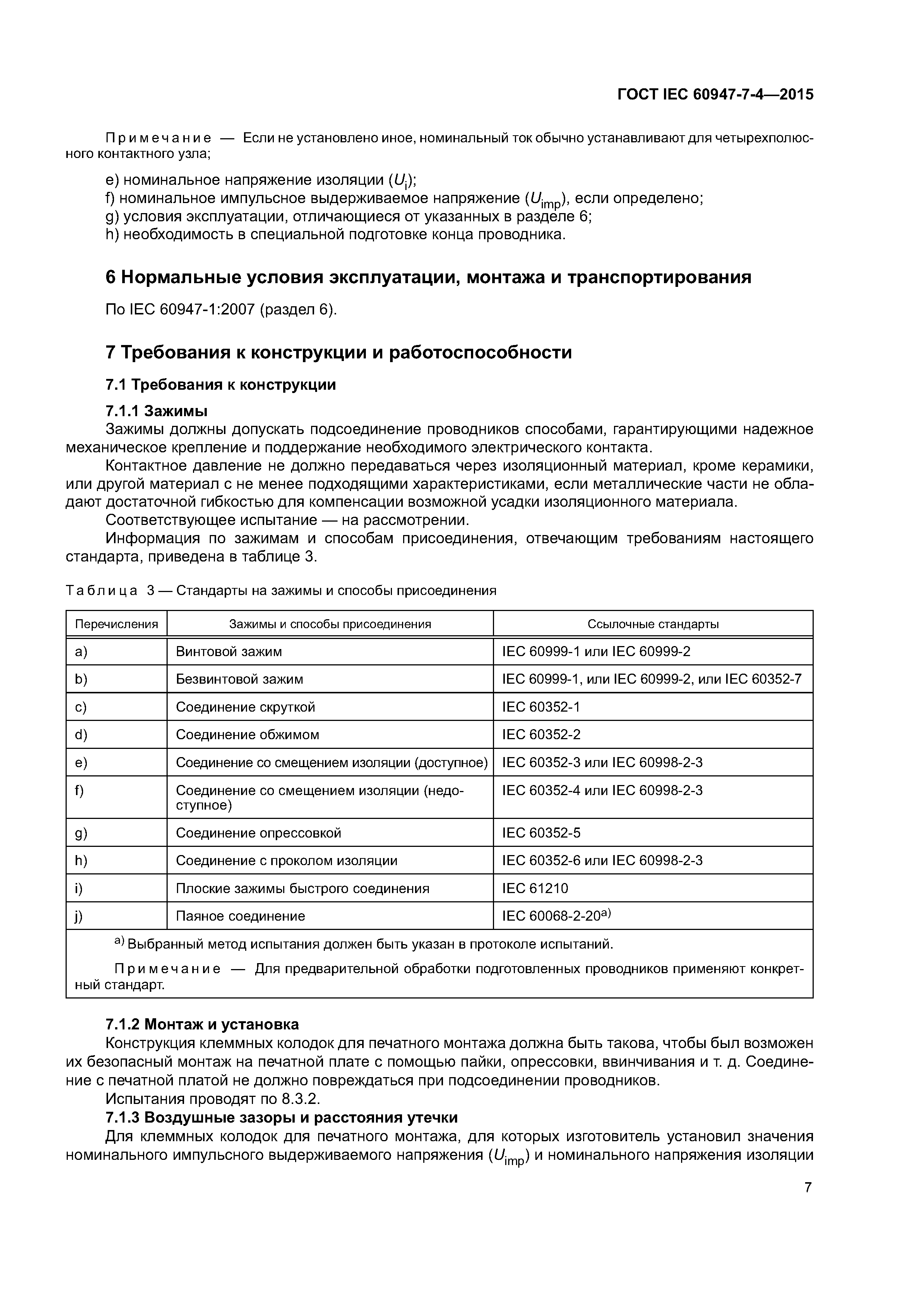

7 Требования к конструкции и работоспособности
   7.1 Требования к конструкции
   7.2 Требования к работоспособности
   7.3 Электромагнитная совместимость (ЭМС)
8 Испытания
   8.1 Виды испытаний
   8.2 Общие положения

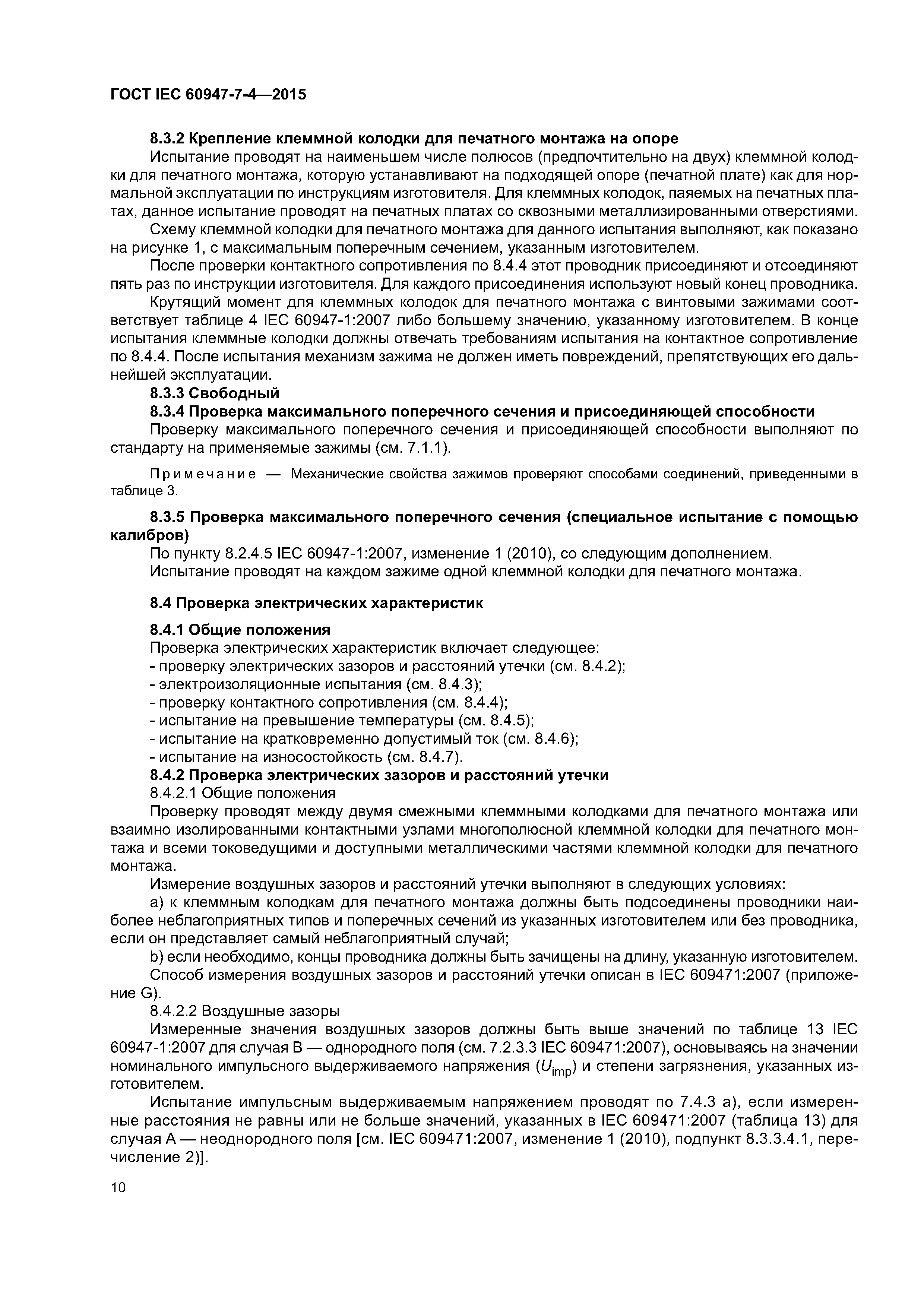

   8.3 Проверка механических характеристик

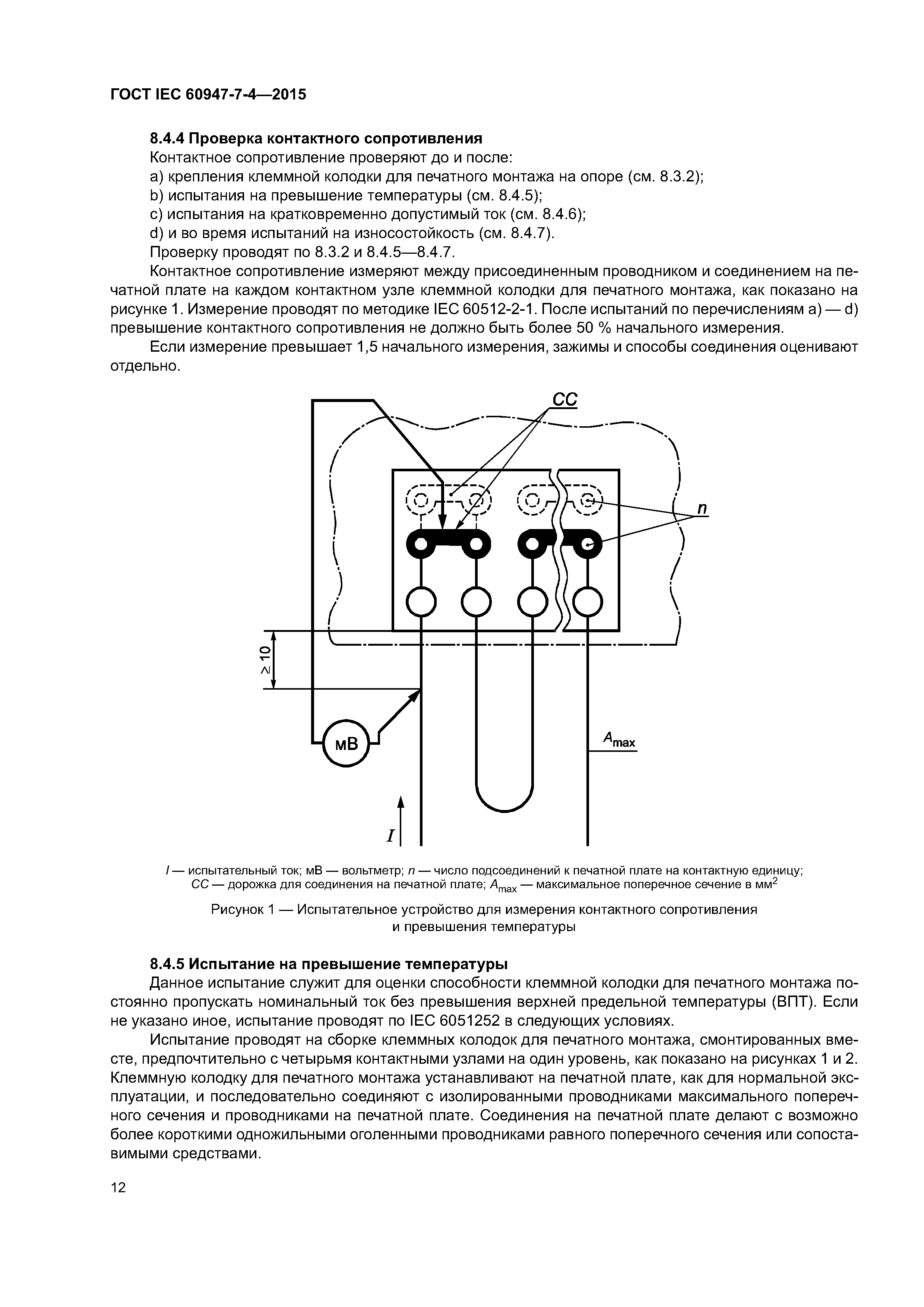

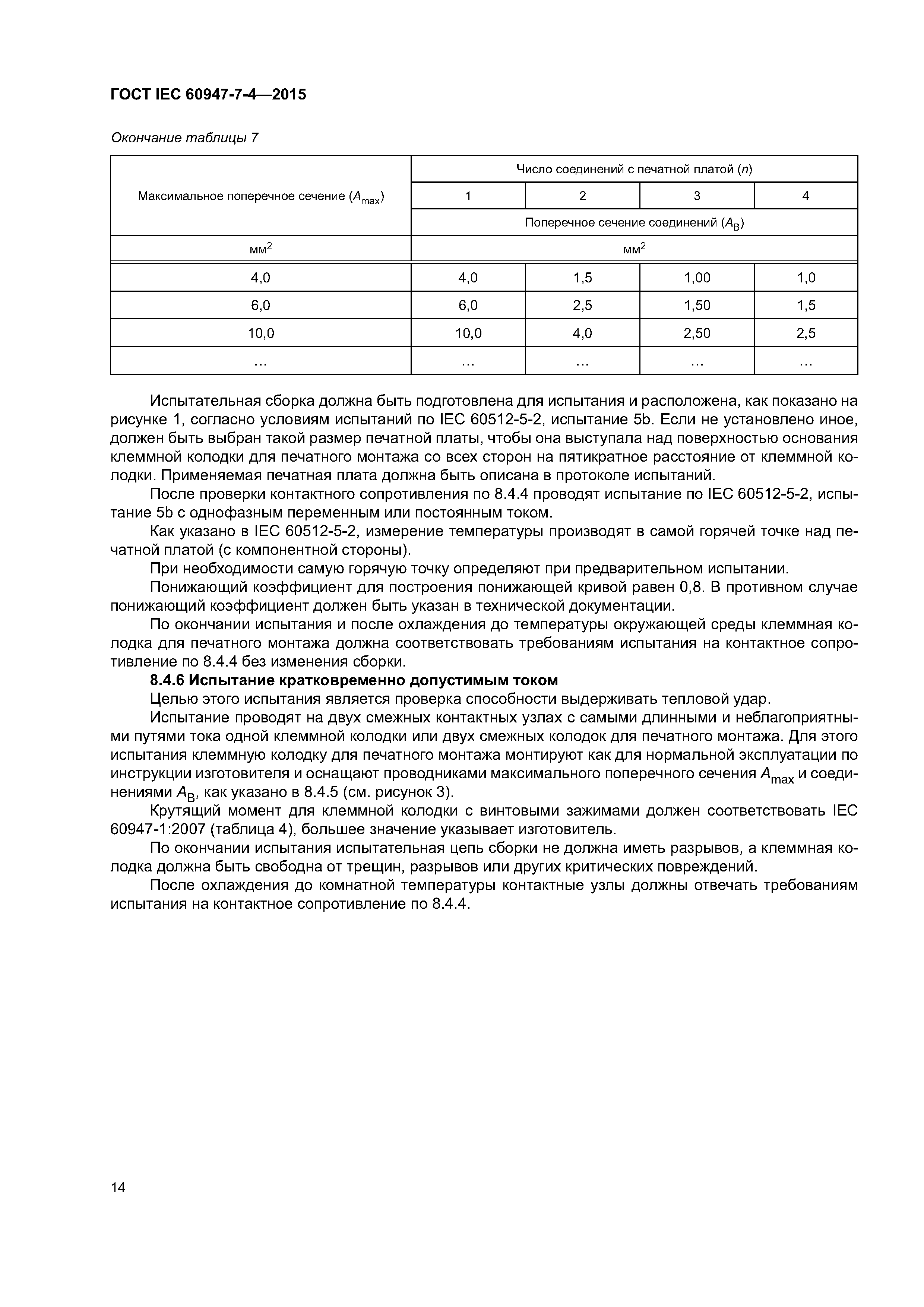

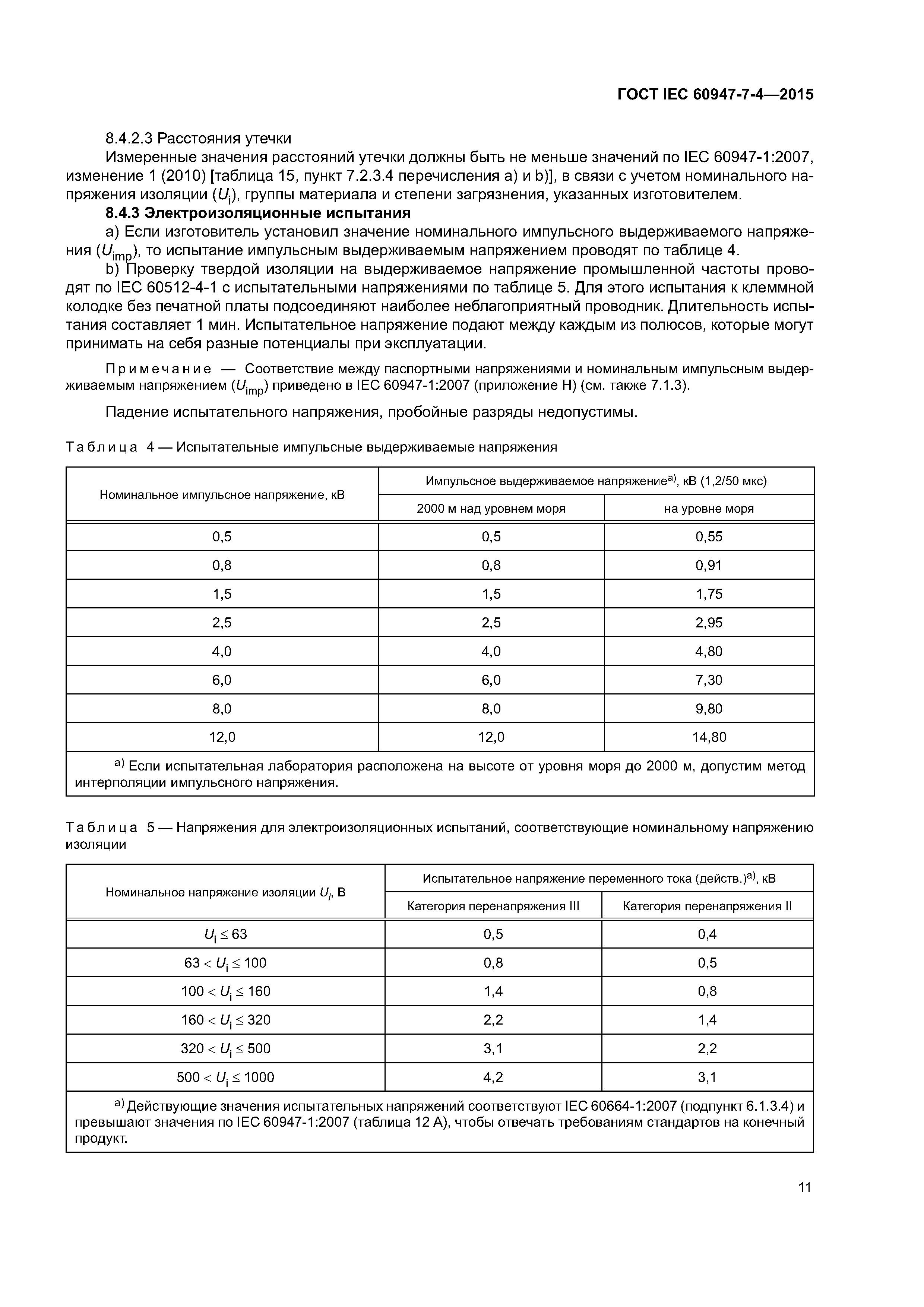

   8.4 Проверка электрических характеристик

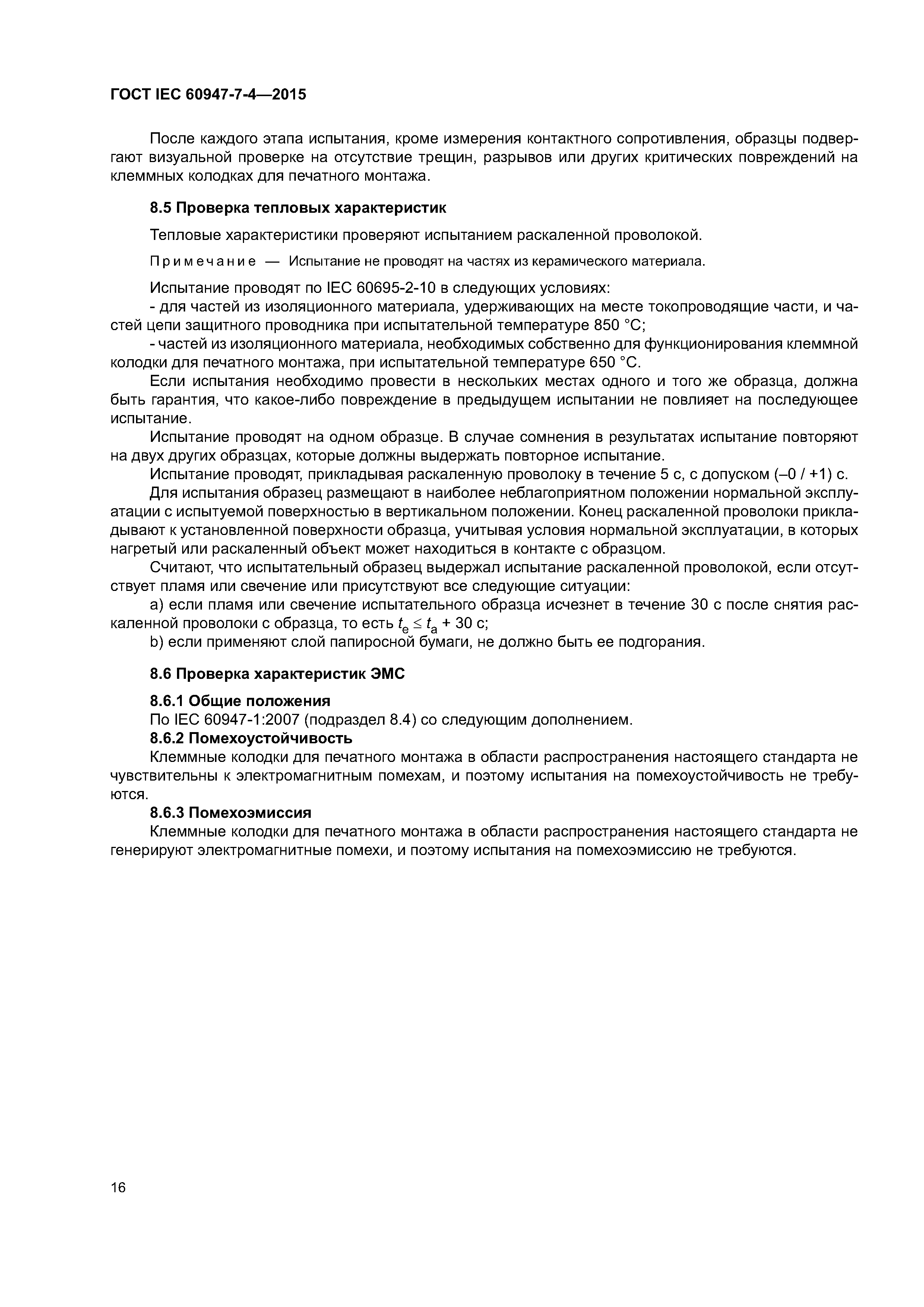

   8.5 Проверка тепловых характеристик
   8.6 Проверка характеристик ЭМС

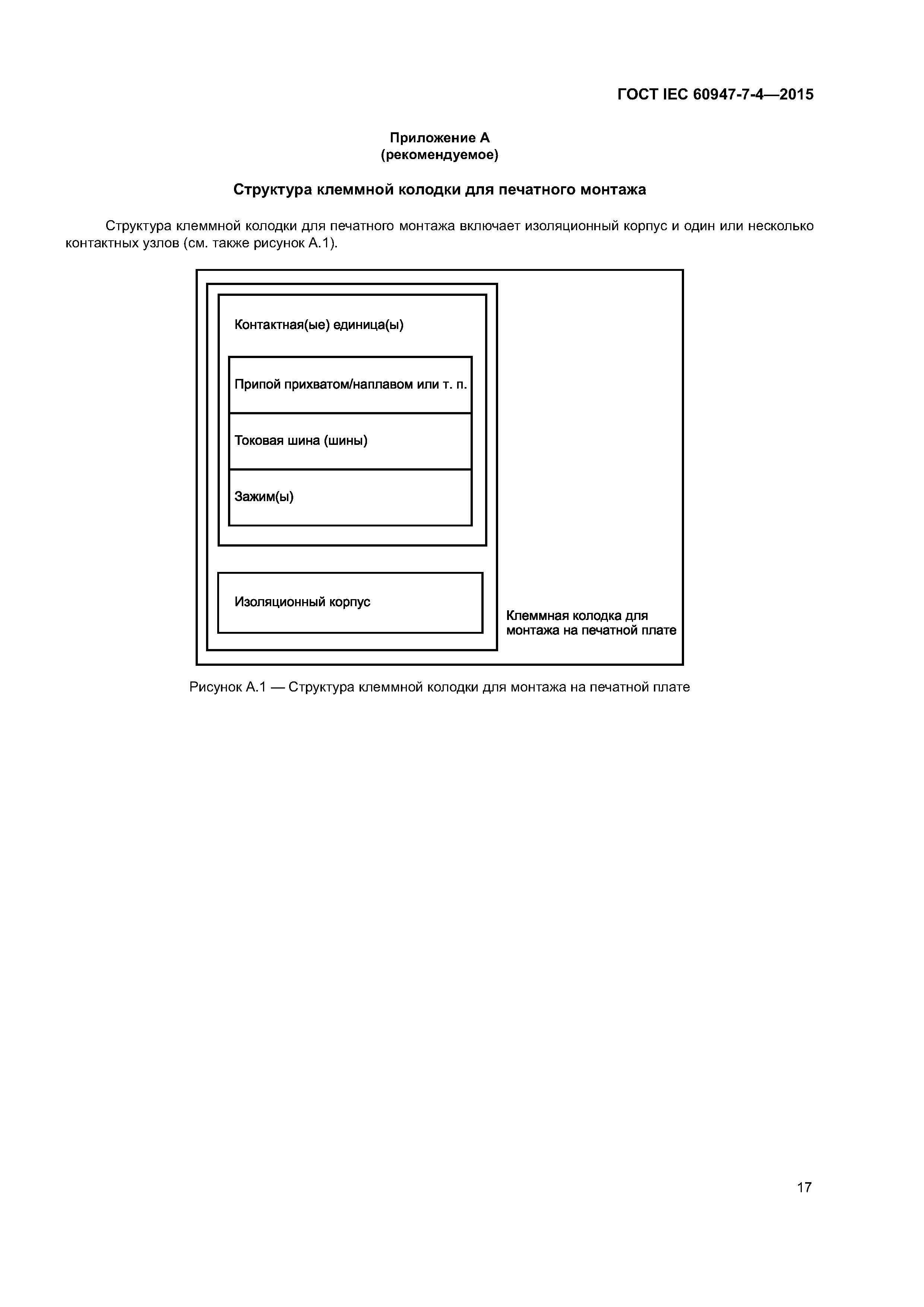

Приложение А (рекомендуемое) Структура клеммной колодки для печатного монтажа

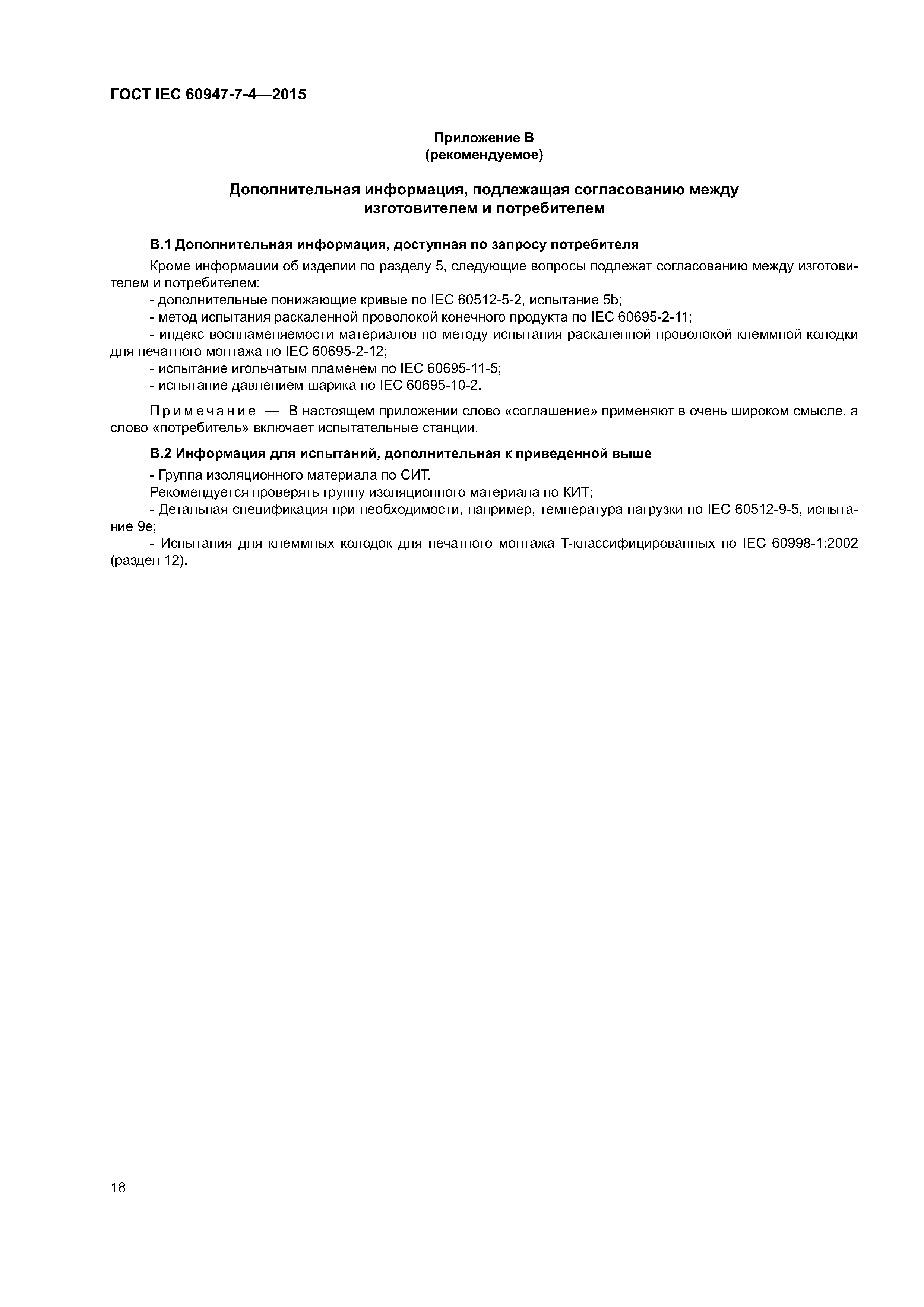

Приложение В (рекомендуемое) Дополнительная информация, подлежащая согласованию между изготовителем и потребителем

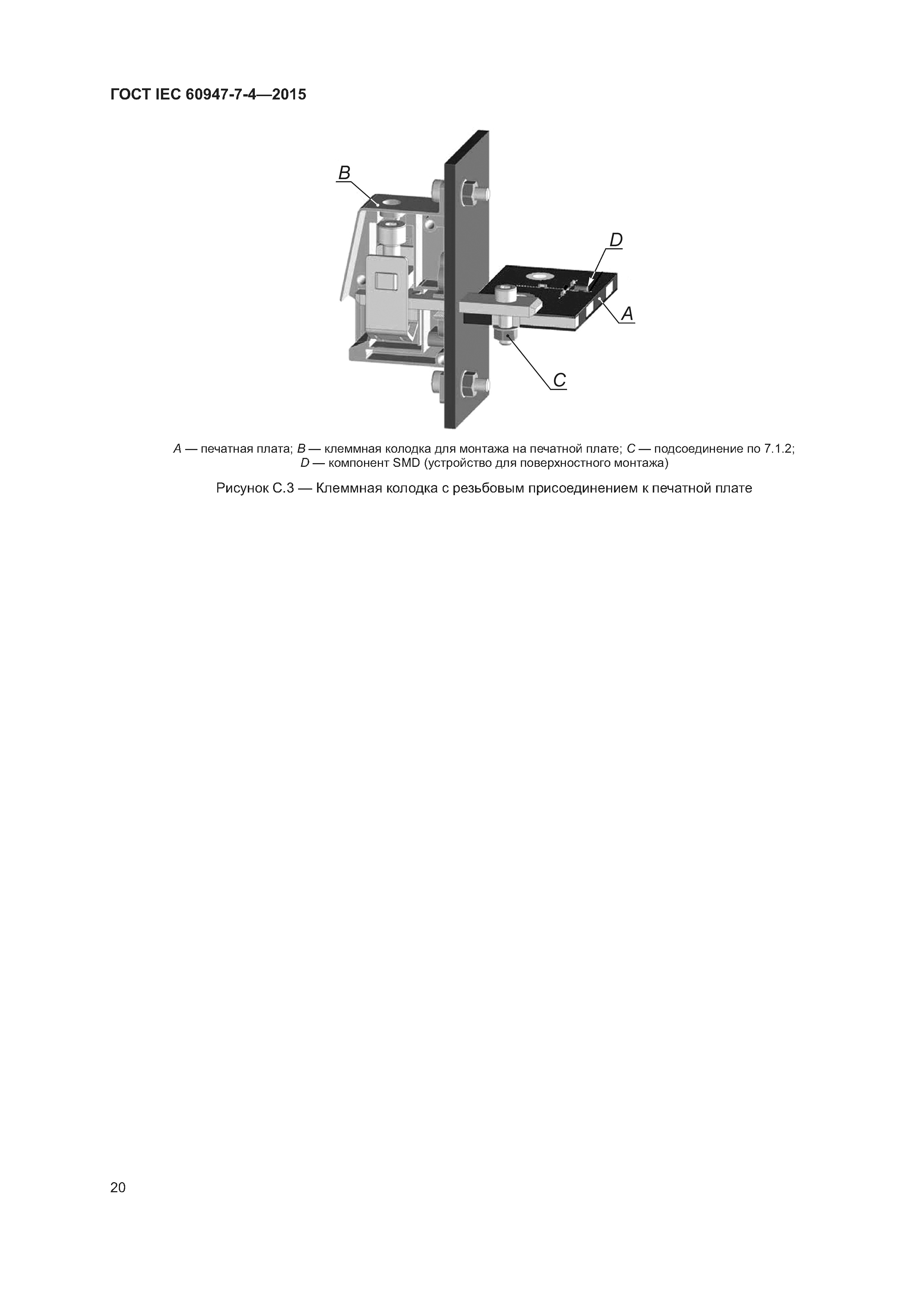

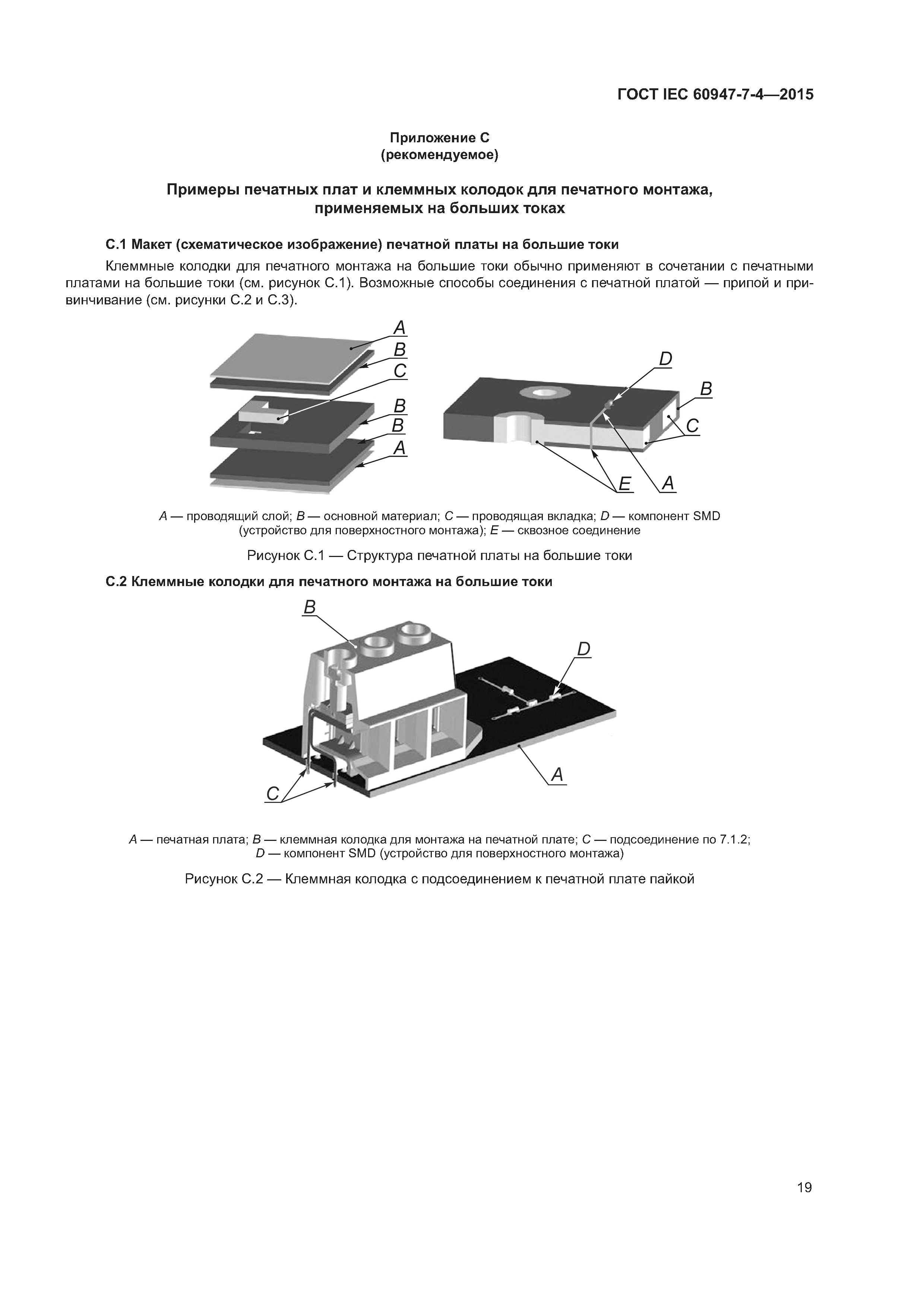

Приложение С (рекомендуемое) Примеры печатных плат и клеммных колодок для печатного монтажа, применяемых на больших токах

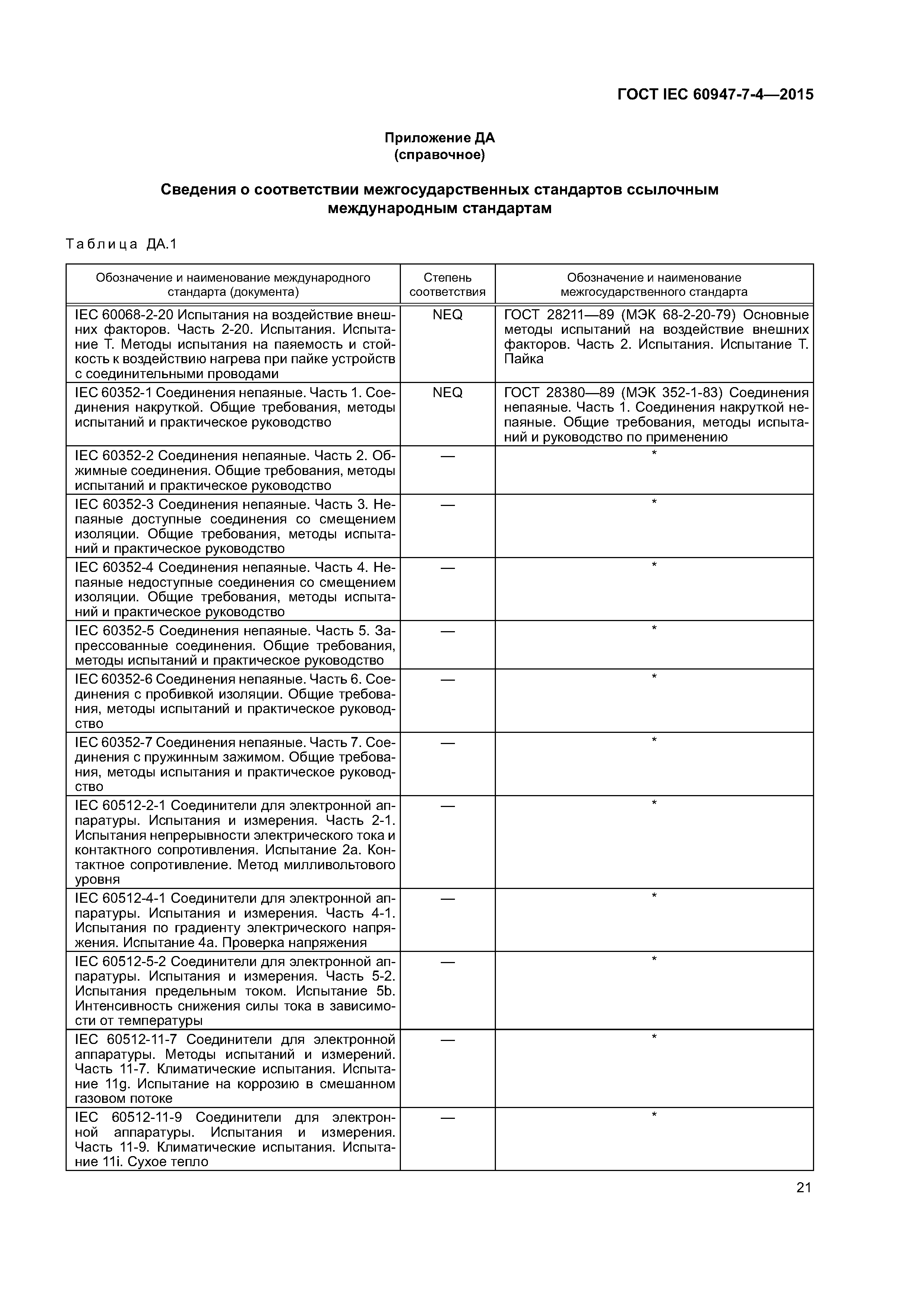

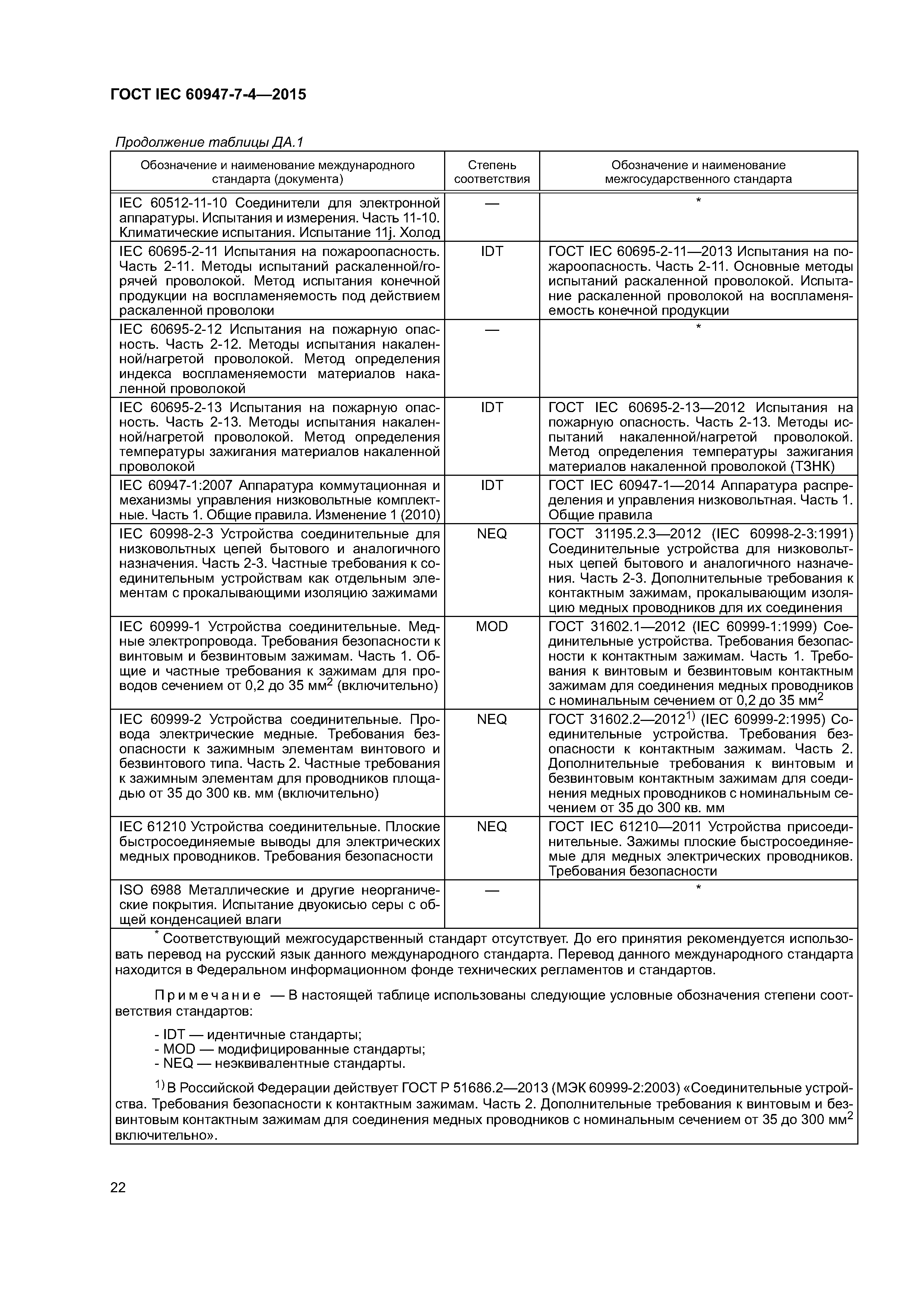

Приложение ДА (справочное) Сведения о соответствии межгосударственных стандартов ссылочным международным стандартам

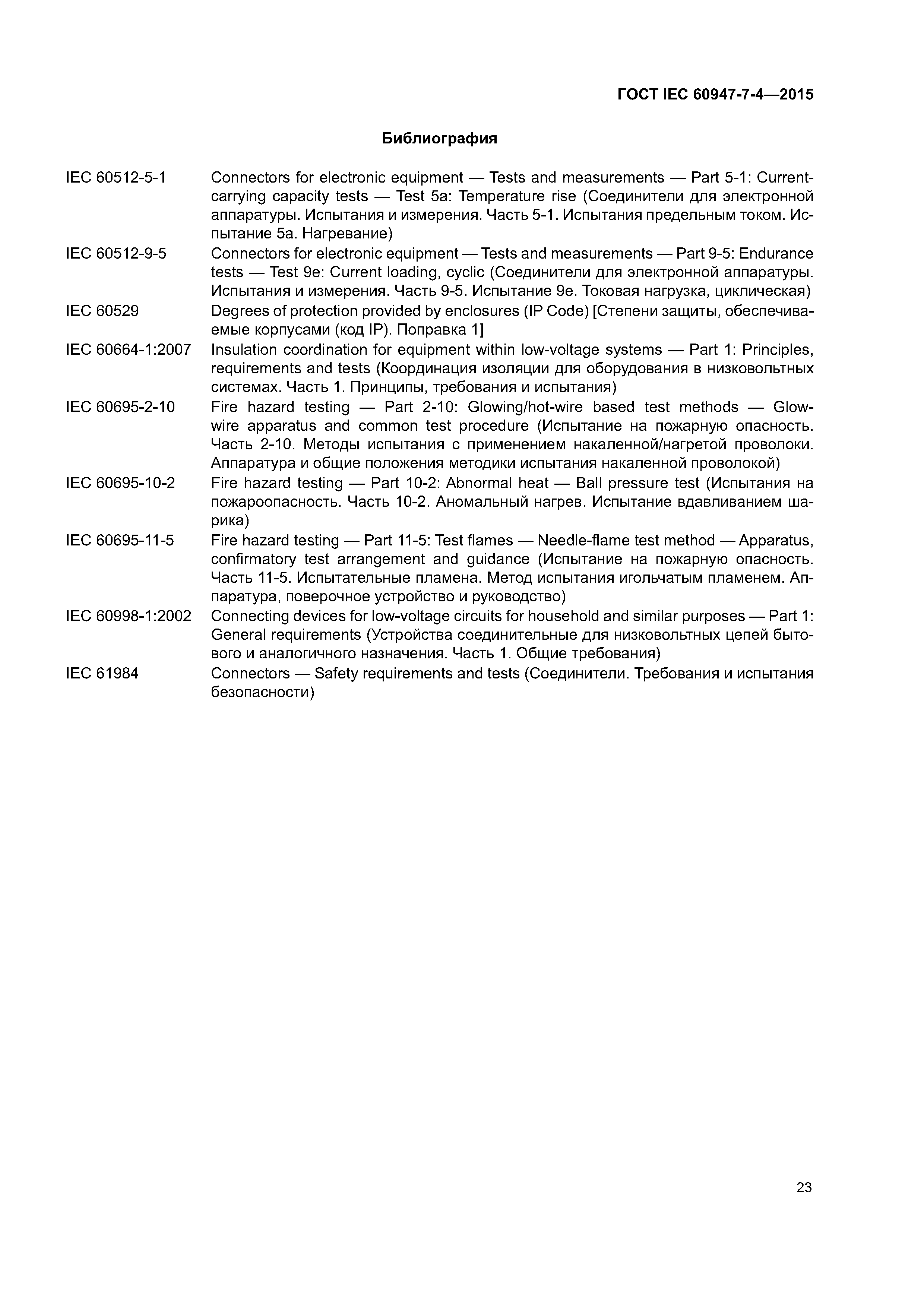

Библиография
Разработан: АНО НТЦ Энергия
Утверждён:29.09.2015 Межгосударственный Совет по стандартизации, метрологии и сертификации (Inter-Governmental Council on Standardization, Metrology, and Certification 80-П)
12.07.2016 Федеральное агентство по техническому регулированию и метрологии (835-ст)
Издан: Стандартинформ (2016 г. )
Расположен в:Техническая документация Электроэнергия ЭЛЕКТРОТЕХНИКА Коммутационная аппаратура и аппаратура управления Низковольтная коммутационная аппаратура и аппаратура управления Экология ЭЛЕКТРОТЕХНИКА Коммутационная аппаратура и аппаратура управления Низковольтная коммутационная аппаратура и аппаратура управления Строительство Стандарты Другие государственные стандарты, применяемые в строительстве Электротехника
