Скачать ГОСТ 31602.2-2012 Соединительные устройства. Требования безопасности к контактным зажимам. Часть 2. Дополнительные требования к винтовым и безвинтовым контактным зажимам для соединения медных проводников с номинальным сечением от 35 до 300 кв. мм

Дата актуализации: 10.08.2017

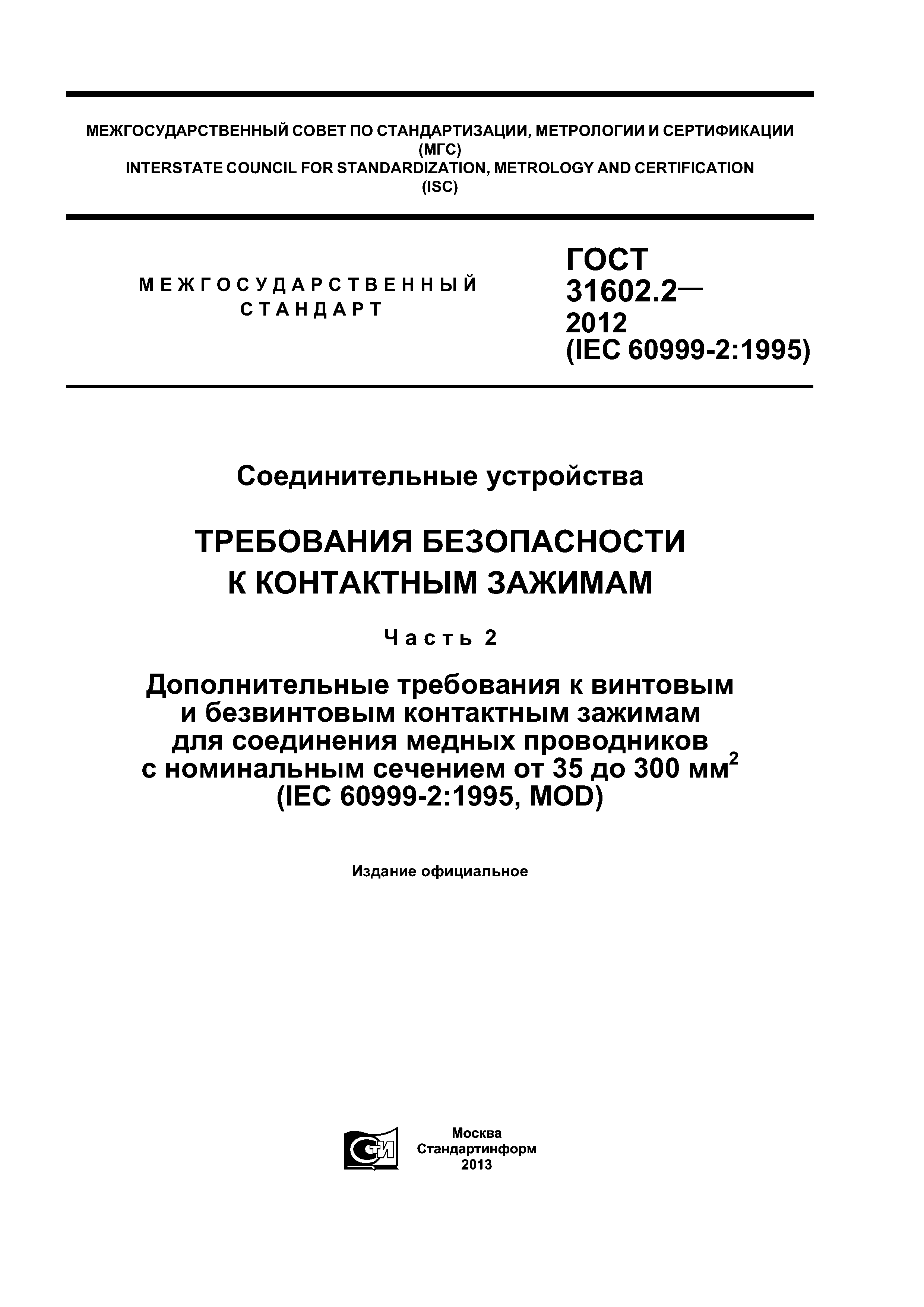

ГОСТ 31602.2-2012

Соединительные устройства. Требования безопасности к контактным зажимам. Часть 2. Дополнительные требования к винтовым и безвинтовым контактным зажимам для соединения медных проводников с номинальным сечением от 35 до 300 кв. мм

Обозначение:	ГОСТ 31602.2-2012
Обозначение англ:	GOST 31602.2-2012
Статус:	действует
Название рус.:	Соединительные устройства. Требования безопасности к контактным зажимам. Часть 2. Дополнительные требования к винтовым и безвинтовым контактным зажимам для соединения медных проводников с номинальным сечением от 35 до 300 кв. мм
Название англ.:	connecting devices. Safety requirements for screw-type and screwless-type clamping units for electrical copper conductors. Part 2. Particular requirements for conductors from 35 up to 300 kv. mm
Дата добавления в базу:	01.10.2014
Дата актуализации:	05.05.2017
Дата введения:	01.01.2014

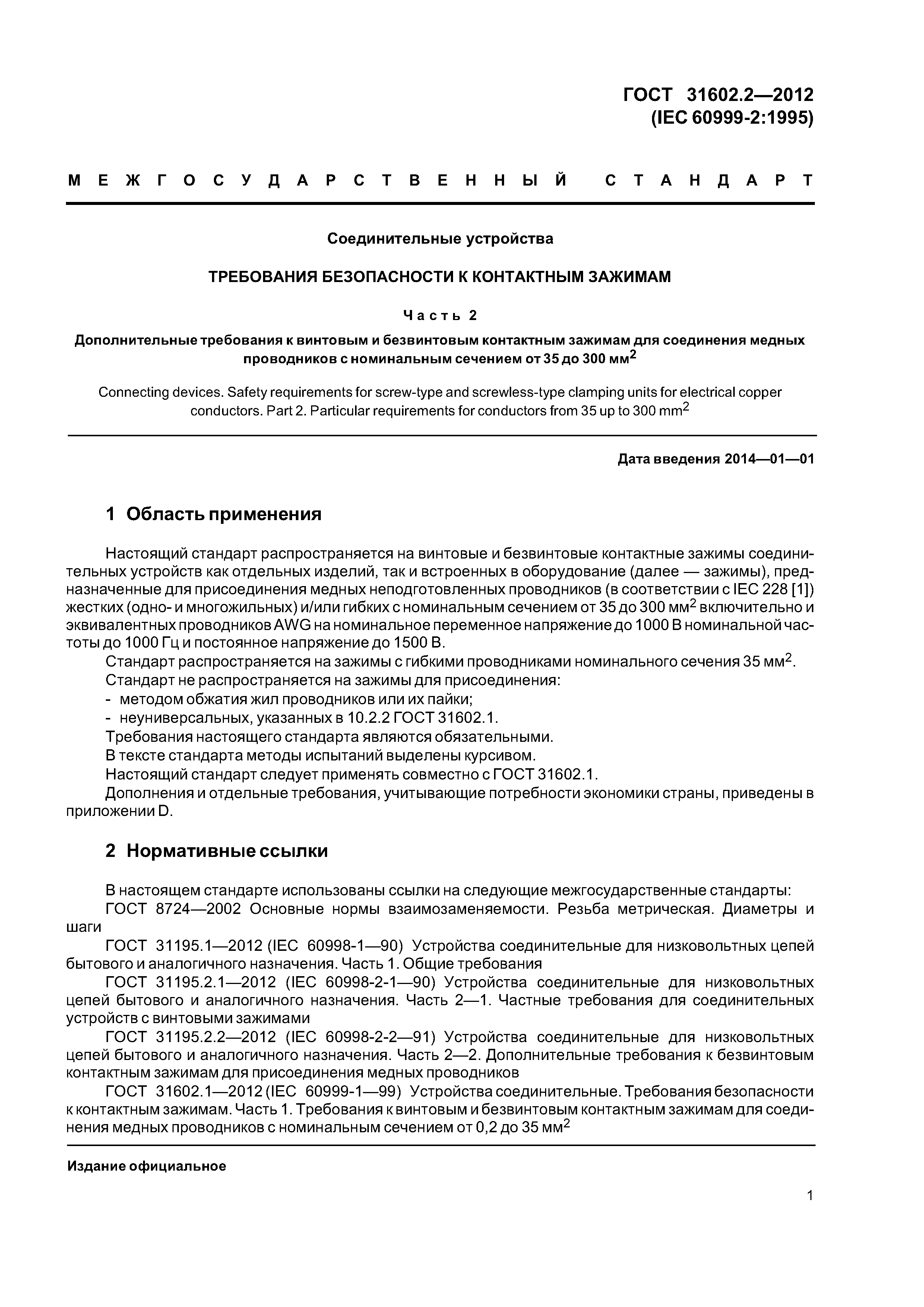

Область применения:	Стандарт распространяется на винтовые и безвинтовые контактные зажимы соединительных устройств как отдельных изделий, так и встроенных в оборудование (далее — зажимы), предназначенные для присоединения медных неподготовленных проводников (в соответствии с IEC 228 [1]) жестких (одно- и многожильных) и/или гибких с номинальным сечением от 35 до 300 кв. мм включительно и эквивалентных проводников AWG на номинальное переменное напряжение до 1000 В номинальной частоты до 1000 Гц и постоянное напряжение до 1500 В. Стандарт распространяется на зажимы с гибкими проводниками номинального сечения 35 кв. мм. Стандарт не распространяется на зажимы для присоединения: - методом обжатия жил проводников или их пайки; - неуниверсальных, указанных в 10.2.2 ГОСТ 31602.1. Требования настоящего стандарта являются обязательными.

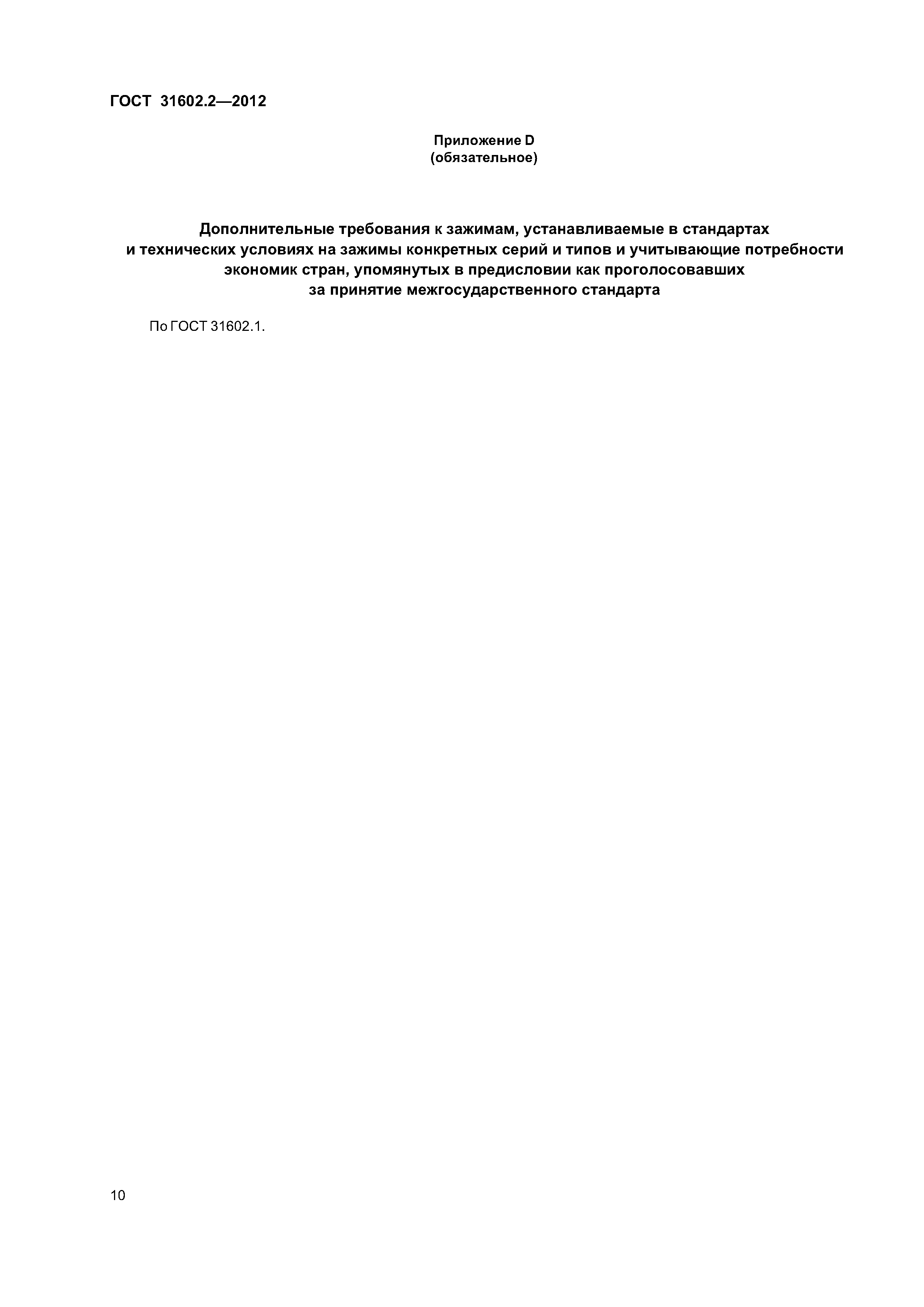

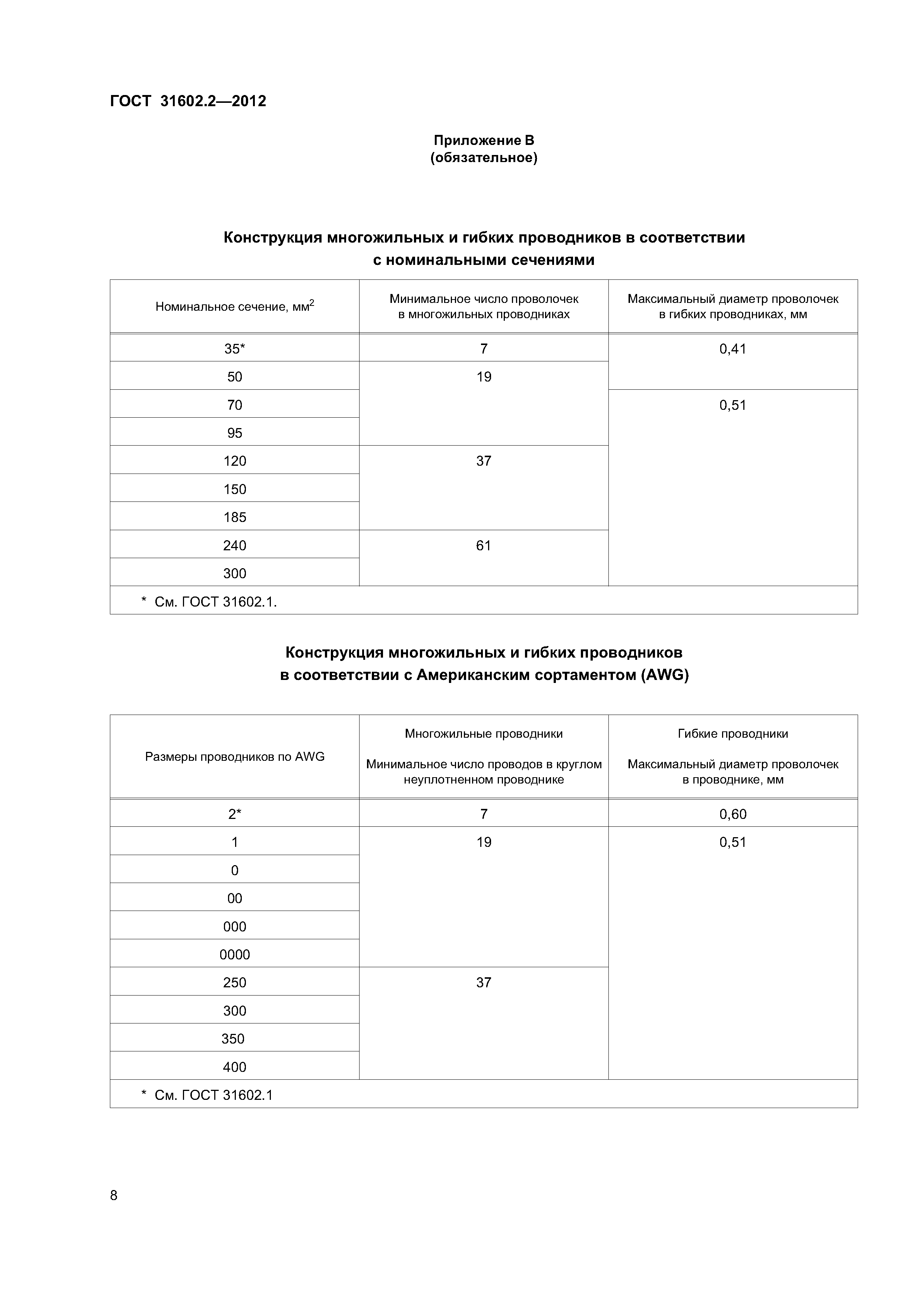

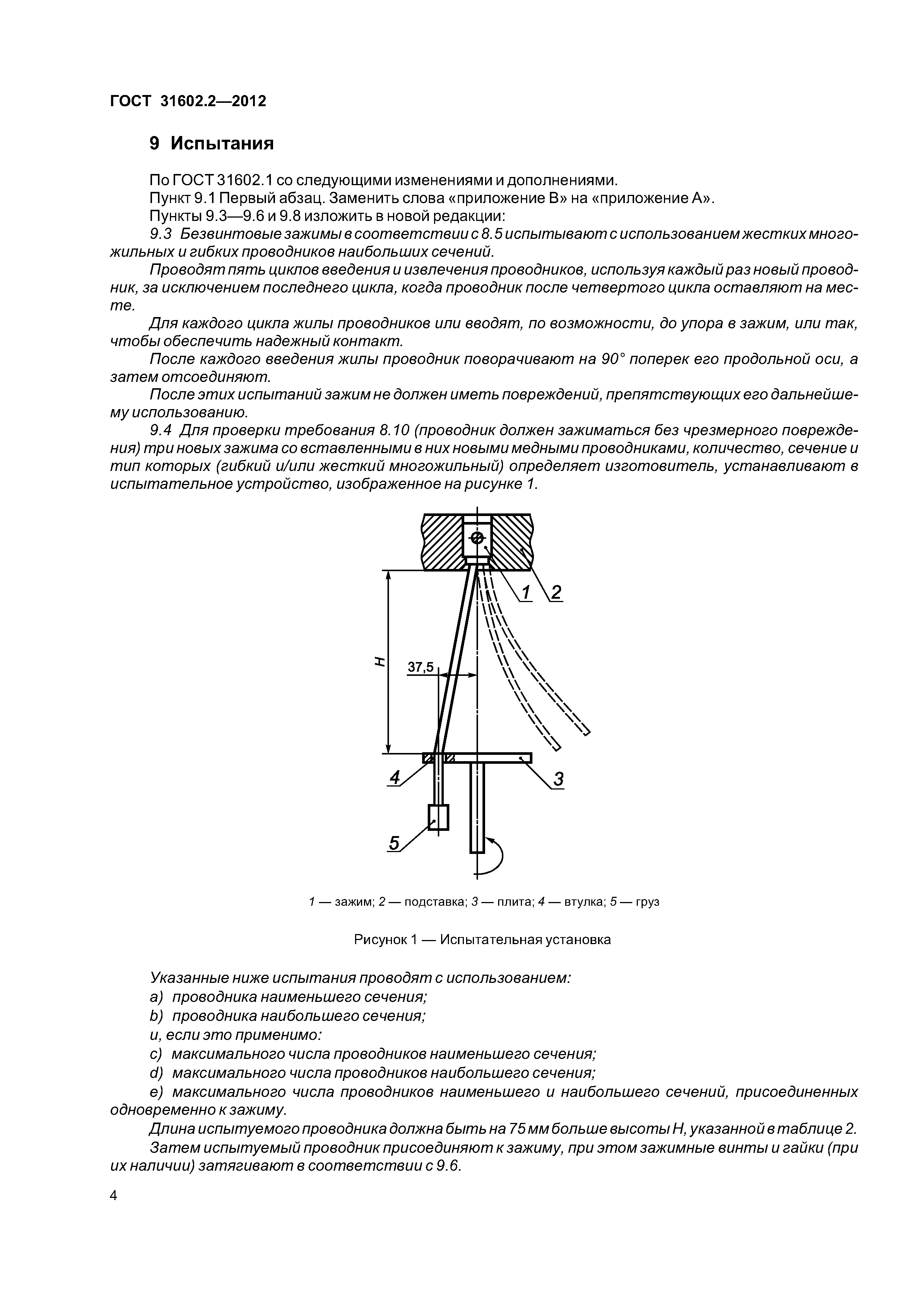

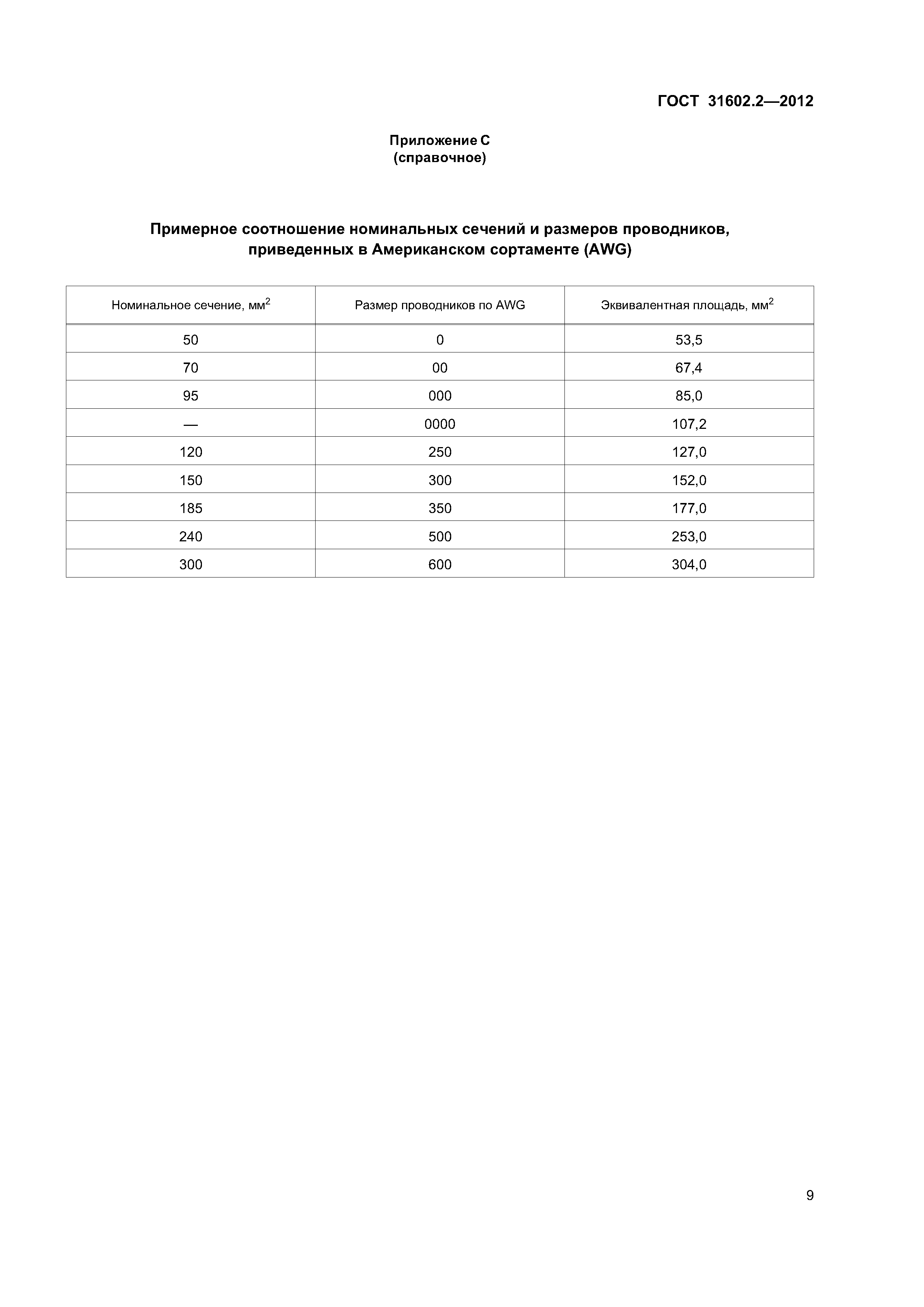

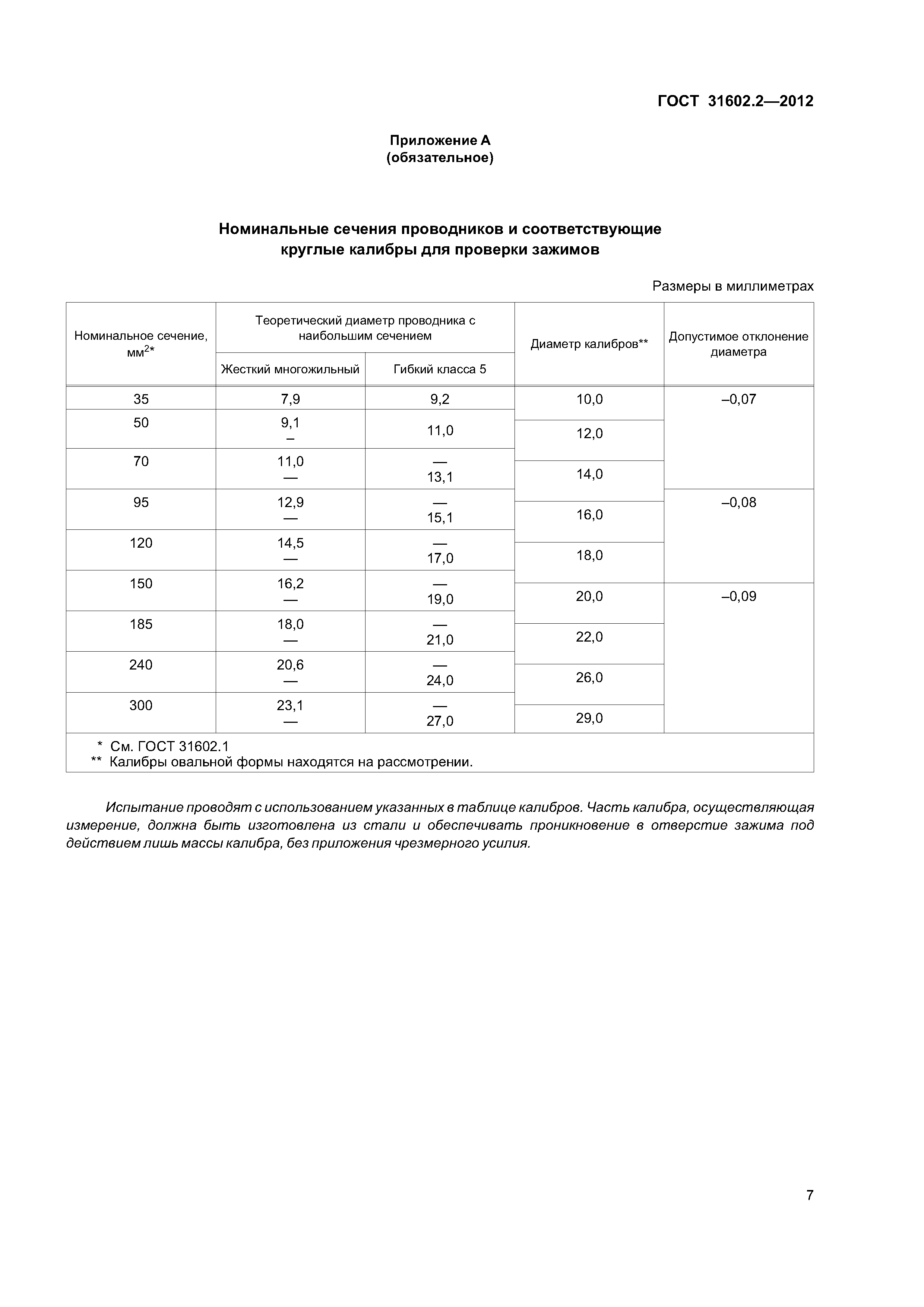

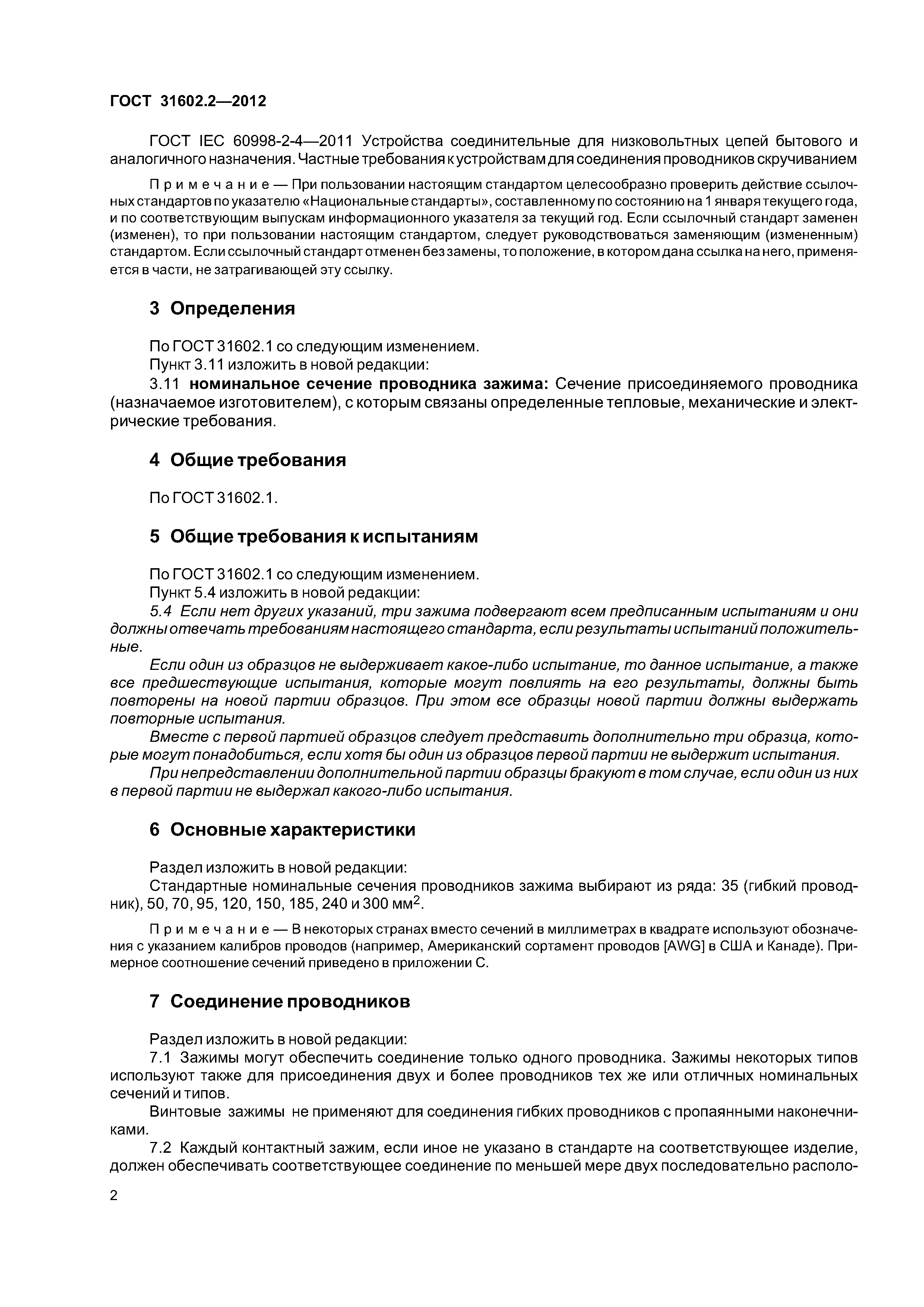

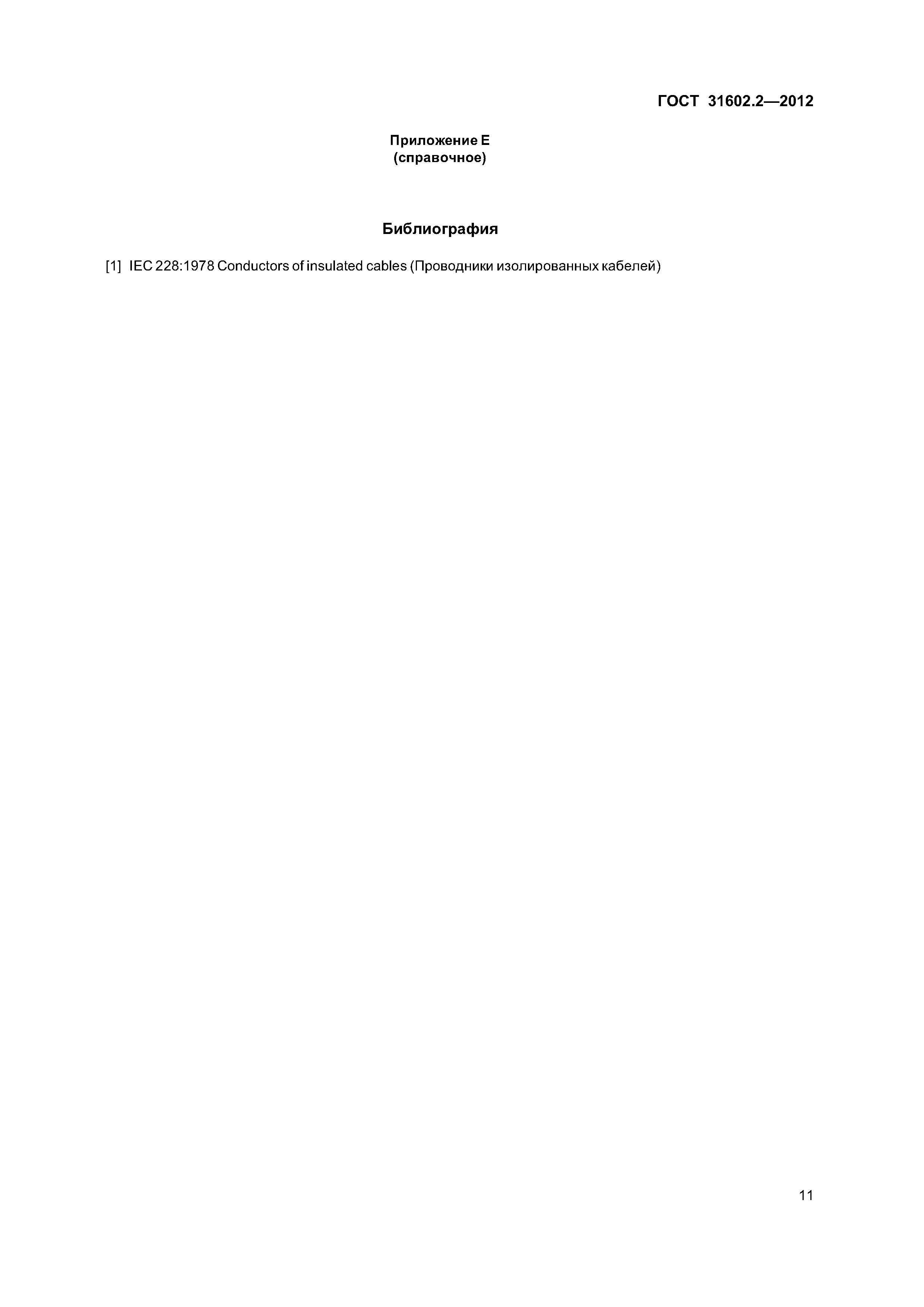

Оглавление:	1 Область применения 2 Нормативные ссылки 3 Определения 4 Общие требования 5 Общие требования к испытаниям 6 Основные характеристики 7 Соединение проводников 8 Конструкция 9 Испытания Приложение А (обязательное) Номинальные сечения проводников и соответствующие круглые калибры для проверки зажимов Приложение В (обязательное) Конструкция многожильных и гибких проводников в соответствии с номинальными сечениями Приложение С (справочное) Примерное соотношение номинальных сечений и размеров проводников, приведенных в Американском сортаменте (AWG) Приложение D (обязательное) Дополнительные требования к зажимам, устанавливаемые в стандартах и технических условиях на зажимы конкретных серий и типов и учитывающие потребности экономик стран, упомянутых в предисловии как проголосовавших за принятие межгосударственного стандарта Приложение Е (справочное) Библиография

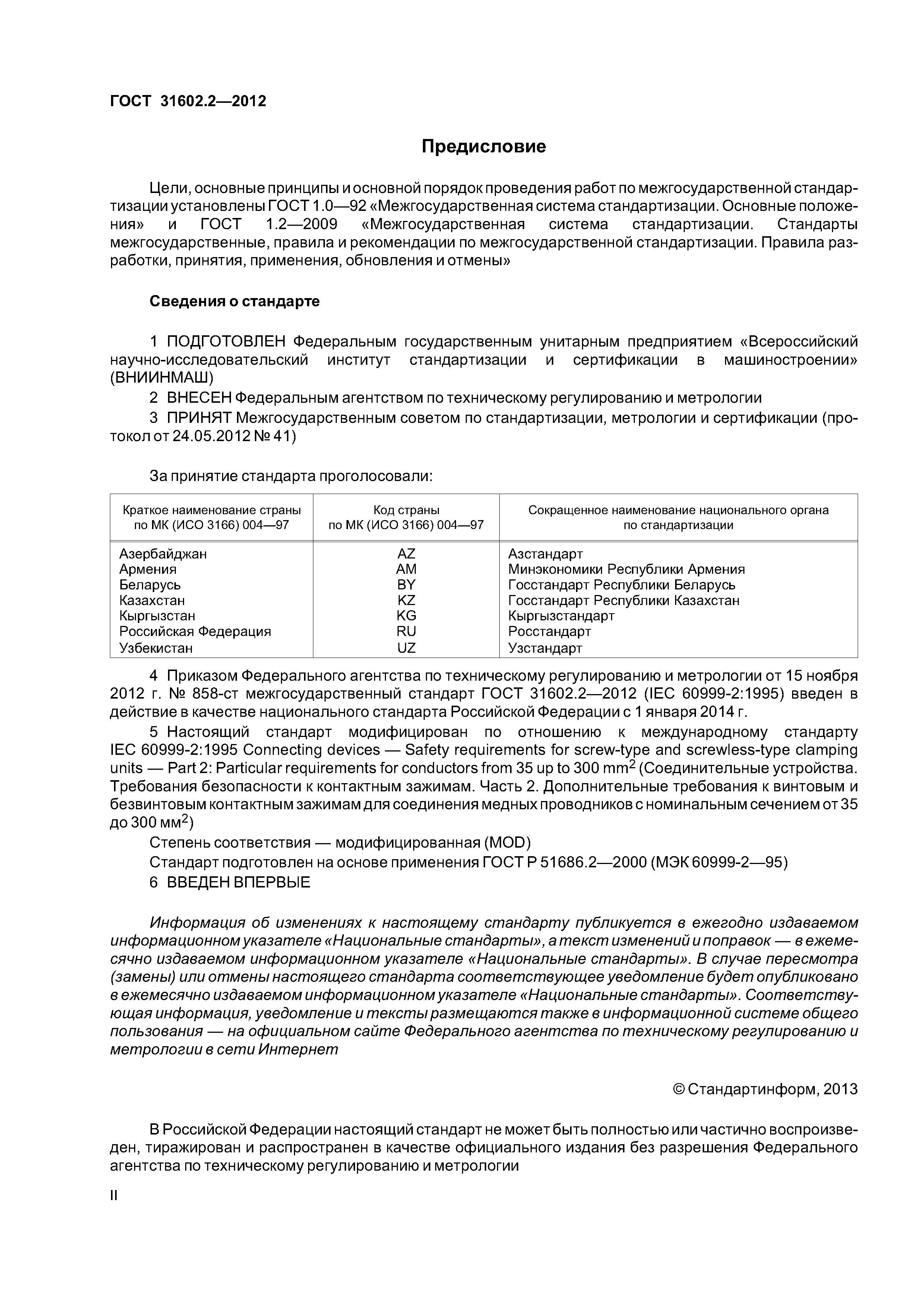

Разработан:	ФГУП ВНИИНМАШ
Утверждён:	24.05.2012 Межгосударственный Совет по стандартизации, метрологии и сертификации (Inter-Governmental Council on Standardization, Metrology, and Certification 41) 15.11.2012 Федеральное агентство по техническому регулированию и метрологии (858-ст)
Издан:	Стандартинформ (2013 г. )
Расположен в:	Техническая документация Электроэнергия ЭЛЕКТРОТЕХНИКА Коммутационная аппаратура и аппаратура управления Низковольтная коммутационная аппаратура и аппаратура управления Электрическая арматура Соединительные устройства Экология ЭЛЕКТРОТЕХНИКА Коммутационная аппаратура и аппаратура управления Низковольтная коммутационная аппаратура и аппаратура управления Электрическая арматура Соединительные устройства Строительство Стандарты Другие государственные стандарты, применяемые в строительстве Электротехника
Нормативные ссылки:	ГОСТ 8724-2002 «Основные нормы взаимозаменяемости. Резьба метрическая. Диаметры и шаги» ГОСТ IEC 60998-2-4-2011 «Устройства соединительные для низковольтных цепей бытового и аналогичного назначения. Частные требования к устройствам для соединения проводников скручиванием» ГОСТ 31195.1-2012 «Соединительные устройства для низковольтных цепей бытового и аналогичного назначения. Часть 1. Общие требования» ГОСТ 31195.2.1-2012 «Соединительные устройства для низковольтных цепей бытового и аналогичного назначения. Часть 2-1. Частные требования для соединительных устройств с винтовыми зажимами» ГОСТ 31195.2.2-2012 «Соединительные устройства для низковольтных цепей бытового и аналогичного назначения. Часть 2-2. Дополнительные требования к безвинтовым контактным зажимам для присоединения медных проводников» ГОСТ 31602.1-2012 «Соединительные устройства. Требования безопасности к контактным зажимам. Часть 1. Требования к винтовым и безвинтовым контактным зажимам для соединения медных проводников с номинальным сечением от 0,2 до 35 кв. мм»
