Скачать ГОСТ 33787-2016 Оборудование железнодорожного подвижного состава. Испытания на удар и вибрациюДата актуализации: 10.08.2017 ГОСТ 33787-2016

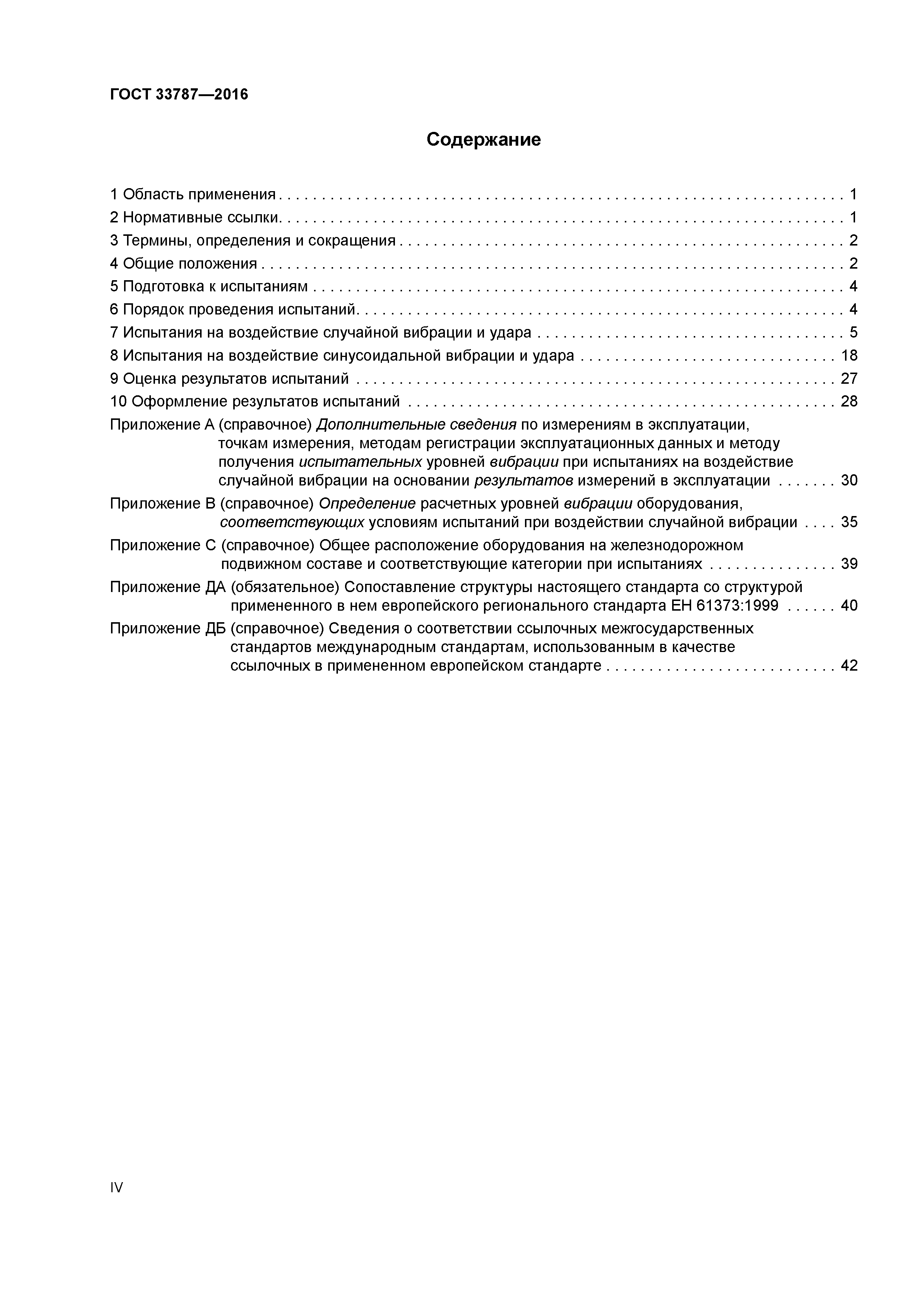

Оборудование железнодорожного подвижного состава. Испытания на удар и вибрациюОбозначение: | ГОСТ 33787-2016 | Обозначение англ: | GOST 33787-2016 | Статус: | введен впервые | Название рус.: | Оборудование железнодорожного подвижного состава. Испытания на удар и вибрацию | Название англ.: | Rolling stock equipment. Shock and vibration tests | Дата добавления в базу: | 01.02.2017 | Дата актуализации: | 05.05.2017 | Дата введения: | 01.03.2017 | Область применения: | Стандарт распространяется на оборудование всех видов, в том числе механическое, пневматическое, электрическое и электронное, применяемое на железнодорожном подвижном составе. Стандарт устанавливает методы испытаний на воздействие вибрации и удара, т.е. испытаний на стойкость (устойчивость и/или прочность) к механическим внешним воздействующим факторам. | Оглавление: | 1 Область применения 2 Нормативные ссылки 3 Термины, определения и сокращения 4 Общие положения 5 Подготовка к испытаниям 6 Порядок проведения испытаний 7 Испытания на воздействие случайной вибрации и удара 8 Испытания на воздействие синусоидальной вибрации и удара 9 Оценка результатов испытаний 10 Оформление результатов испытаний Приложение А (справочное) дополнительные сведения по измерениям в эксплуатации, точкам измерения, методам регистрации эксплуатационных данных и методу получения испытательных уровней вибрации при испытаниях на воздействие случайной вибрации на основании результатов измерений в эксплуатации Приложение В (справочное) Определение расчетных уровней вибрации оборудования, соответствующих условиям испытаний при воздействии случайной вибрации Приложение С (справочное) Общее расположение оборудования на железнодорожном подвижном составе и соответствующие категории при испытаниях Приложение ДА (обязательное) Сопоставление структуры настоящего стандарта со структурой примененного в нем европейского регионального стандарта ЕН 61 373:1999 Приложение ДБ (справочное) Сведения о соответствии ссылочных межгосударственных стандартов международным стандартам, использованным в качестве ссылочных в примененном европейском стандарте | Разработан: | ФГУП ВНИИНМАШ ОАО ВНИКТИ
| Утверждён: | 20.04.2016 Межгосударственный Совет по стандартизации, метрологии и сертификации (Inter-Governmental Council on Standardization, Metrology, and Certification 87-П) 12.07.2016 Федеральное агентство по техническому регулированию и метрологии (836-ст)
| Издан: | Стандартинформ (2016 г. )
| Расположен в: |
| Нормативные ссылки: | ![](../../../image/file2.gif) ![](../../../image/file3.gif) ГОСТ 16504-81 «Система государственных испытаний продукции. Испытания и контроль качества продукции. Основные термины и определения»![](../../../image/file2.gif) ![](../../../image/file3.gif) ГОСТ 30631-99 «Общие требования к машинам, приборам и другим техническим изделиям в части стойкости к механическим внешним воздействующим факторам при эксплуатации»![](../../../image/file2.gif) ![](../../../image/file3.gif) ГОСТ 24346-80 «Вибрация. Термины и определения»![](../../../image/file2.gif) ![](../../../image/file3.gif) ГОСТ 26883-86 «Внешние воздействующие факторы. Термины и определения»![](../../../image/file2.gif) ГОСТ 16962.2-90 «Изделия электротехнические. Методы испытаний на стойкость к механическим внешним воздействующим факторам»![](../../../image/file2.gif) ![](../../../image/file3.gif) ГОСТ 17168-82 «Фильтры электронные октавные и третьоктавные. Общие технические требования и методы испытаний»![](../../../image/file2.gif) ![](../../../image/file3.gif) ГОСТ 17516.1-90 «Изделия электротехнические. Общие требования в части стойкости к механическим внешним воздействующим факторам»![](../../../image/file2.gif) ГОСТ 20.57.406-81 «Комплексная система контроля качества. Изделия электронной техники, квантовой электроники и электротехнические. Методы испытаний»![](../../../image/file2.gif) ГОСТ 28203-89 «Основные методы испытаний на воздействие внешних факторов. Часть 2. Испытания. Испытание Fс и руководство: Вибрация (синусоидальная)»![](../../../image/file2.gif) ГОСТ 28213-89 «Основные методы испытаний на воздействие внешних факторов. Часть 2. Испытания. Испытание Еа и руководство: Одиночный удар»![](../../../image/file2.gif) ГОСТ 28215-89 «Основные методы испытаний на воздействие внешних факторов. Часть 2. Испытания. Испытание Еb и руководство : Многократные удары»![](../../../image/file2.gif) ГОСТ 28231-89 «Основные методы испытаний на воздействие внешних факторов. Часть 2. Испытания. Крепление элементов, аппаратуры и других изделий в процессе динамических испытаний, включая удар (Еа), многократные удары (Еb), вибрацию (Fс и Fd), линейное ускорение (Ga) и руководство»![](../../../image/file2.gif) ![](../../../image/file3.gif) ГОСТ 30630.0.0-99 «Методы испытаний на стойкость к внешним воздействующим факторам машин, приборов и других технических изделий. Общие требования»![](../../../image/file2.gif) ![](../../../image/file3.gif) ГОСТ 30630.1.2-99 «Методы испытаний на стойкость к механическим внешним воздействующим факторам машин, приборов и других технических изделий. Испытания на воздействие вибрации»![](../../../image/file2.gif) ГОСТ 9219-88 «Аппараты электрические тяговые. Общие технические требования»![](../../../image/file2.gif) ГОСТ 30630.1.1-99 «Методы испытаний на стойкость к механическим внешним воздействующим факторам машин, приборов и других технических изделий. Определение динамических характеристик конструкции»![](../../../image/file2.gif) ГОСТ 30630.1.9-2002 «Методы испытаний на стойкость к механическим внешним воздействующим факторам машин, приборов и других технических изделий. Испытания на воздействие случайной широкополосной вибрации с использованием цифровой системы управления испытаниями»![](../../../image/file2.gif) ГОСТ 2582-2013 «Машины электрические вращающиеся тяговые. Общие технические условия»
|

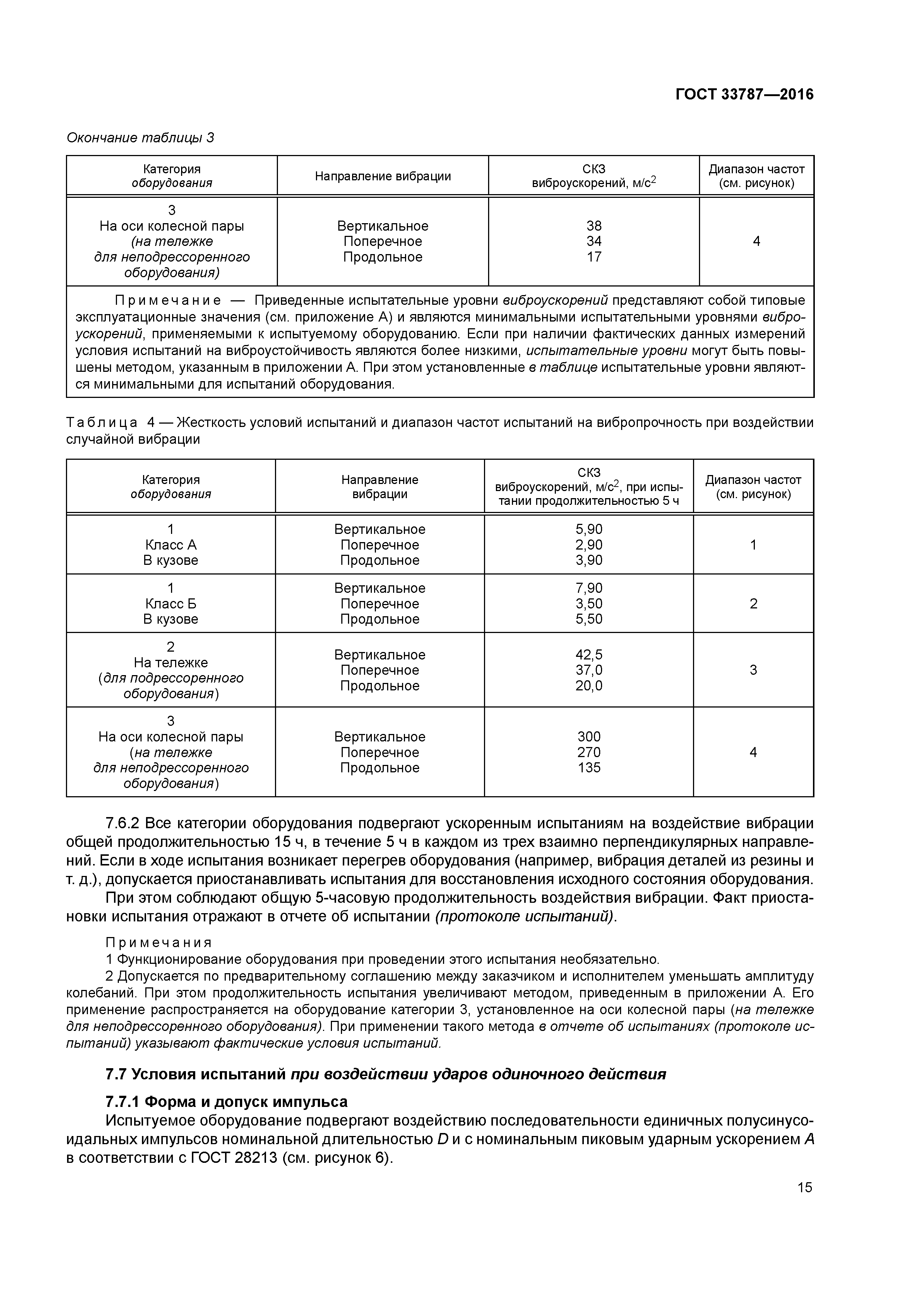

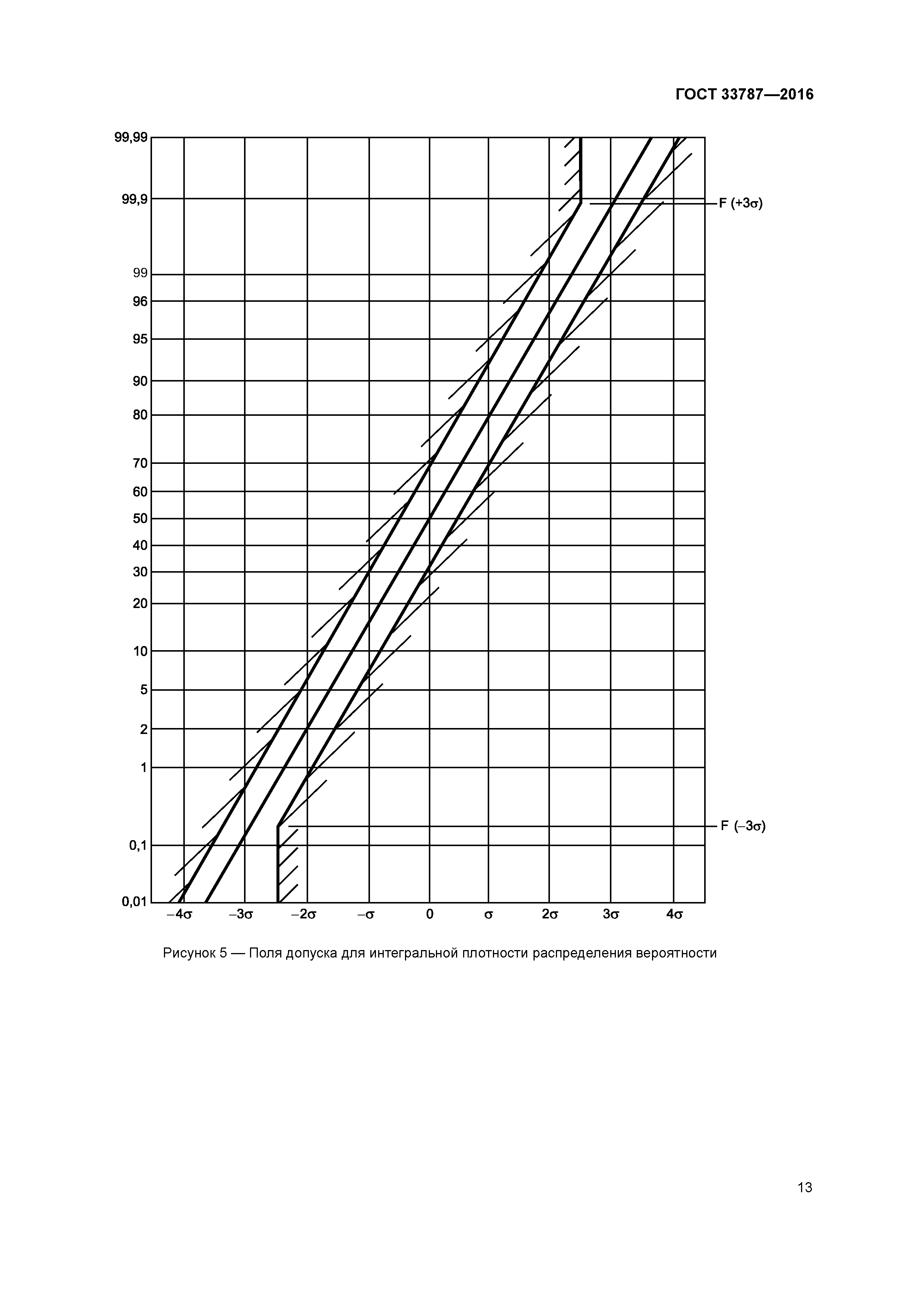

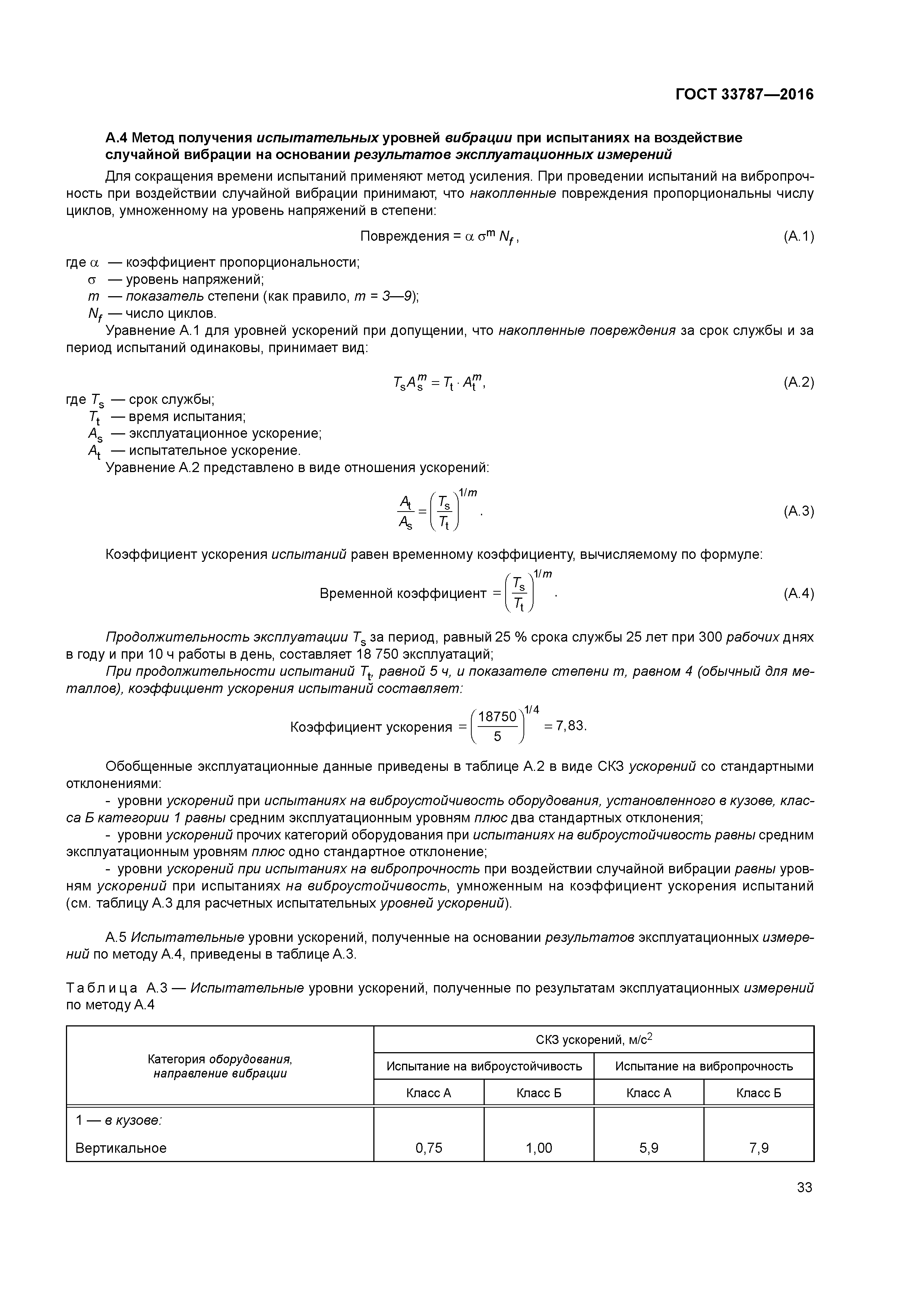

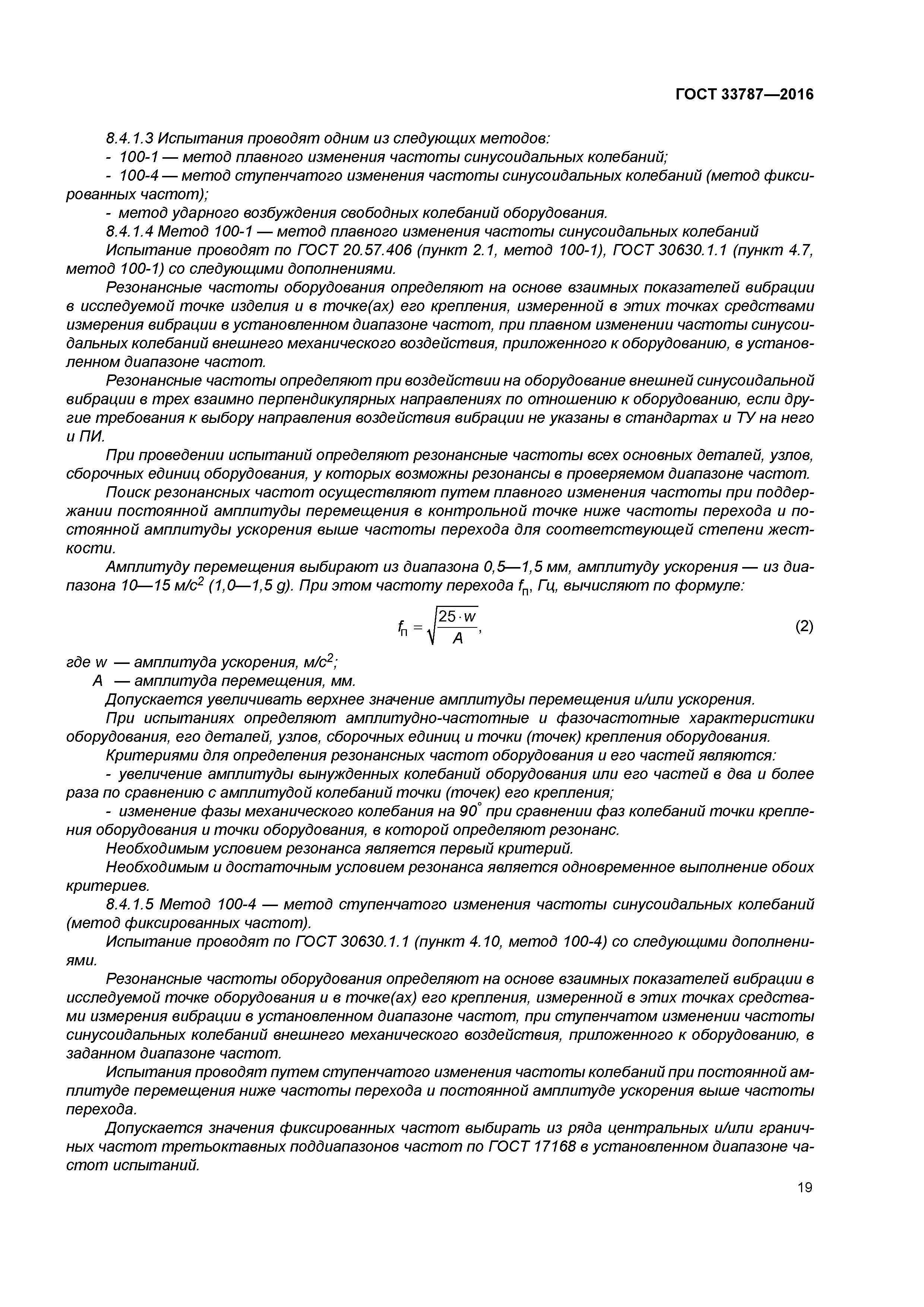

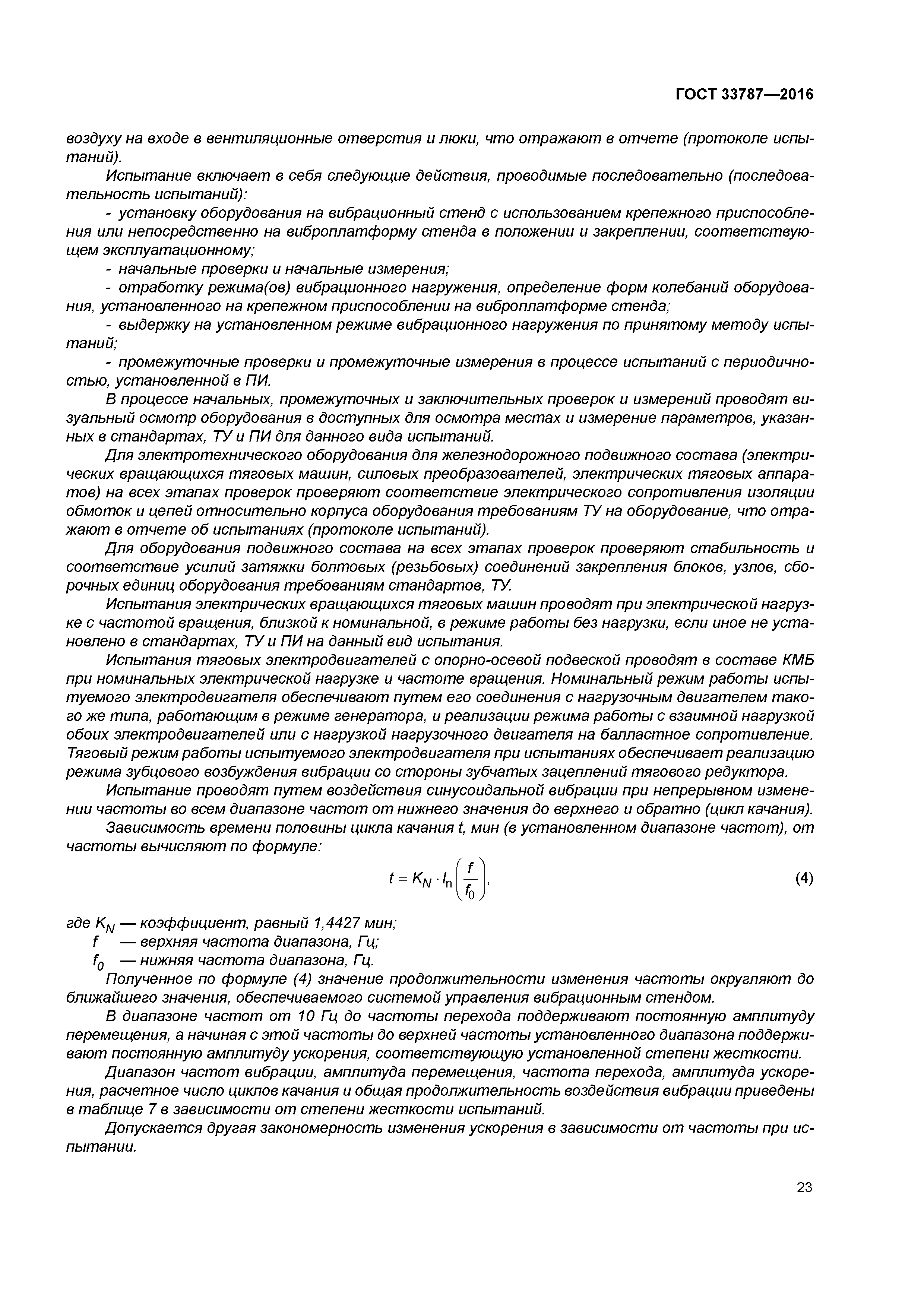

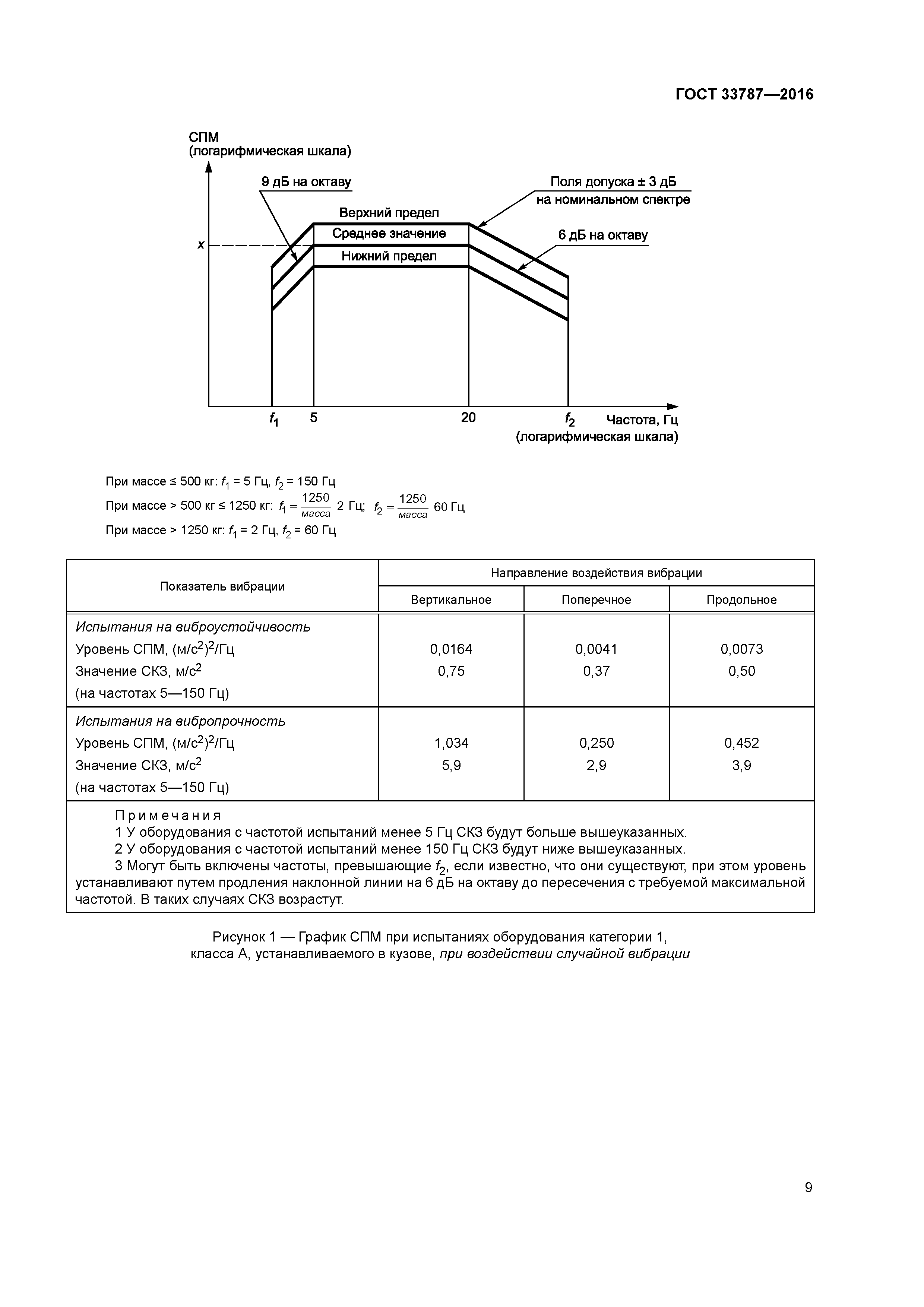

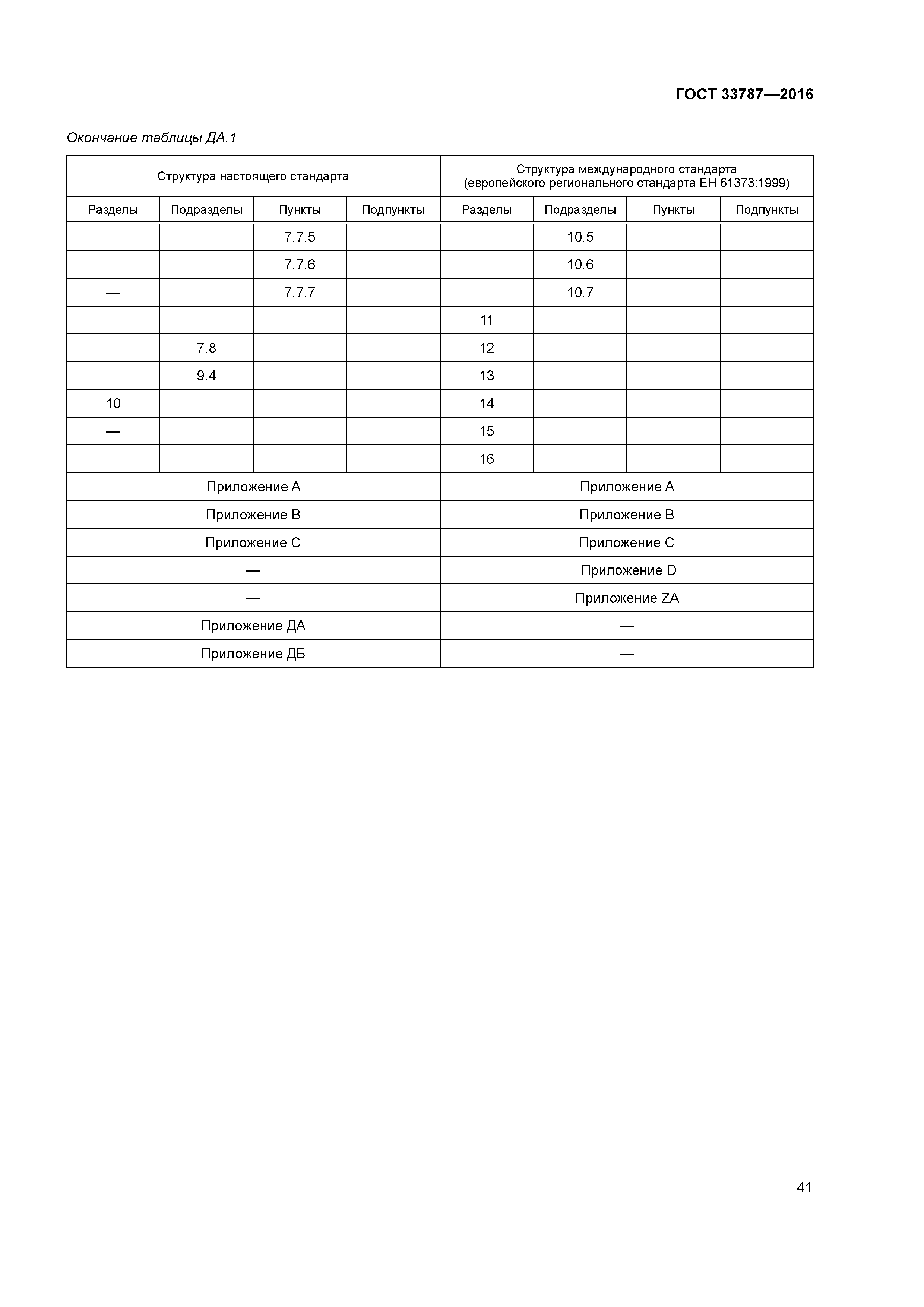

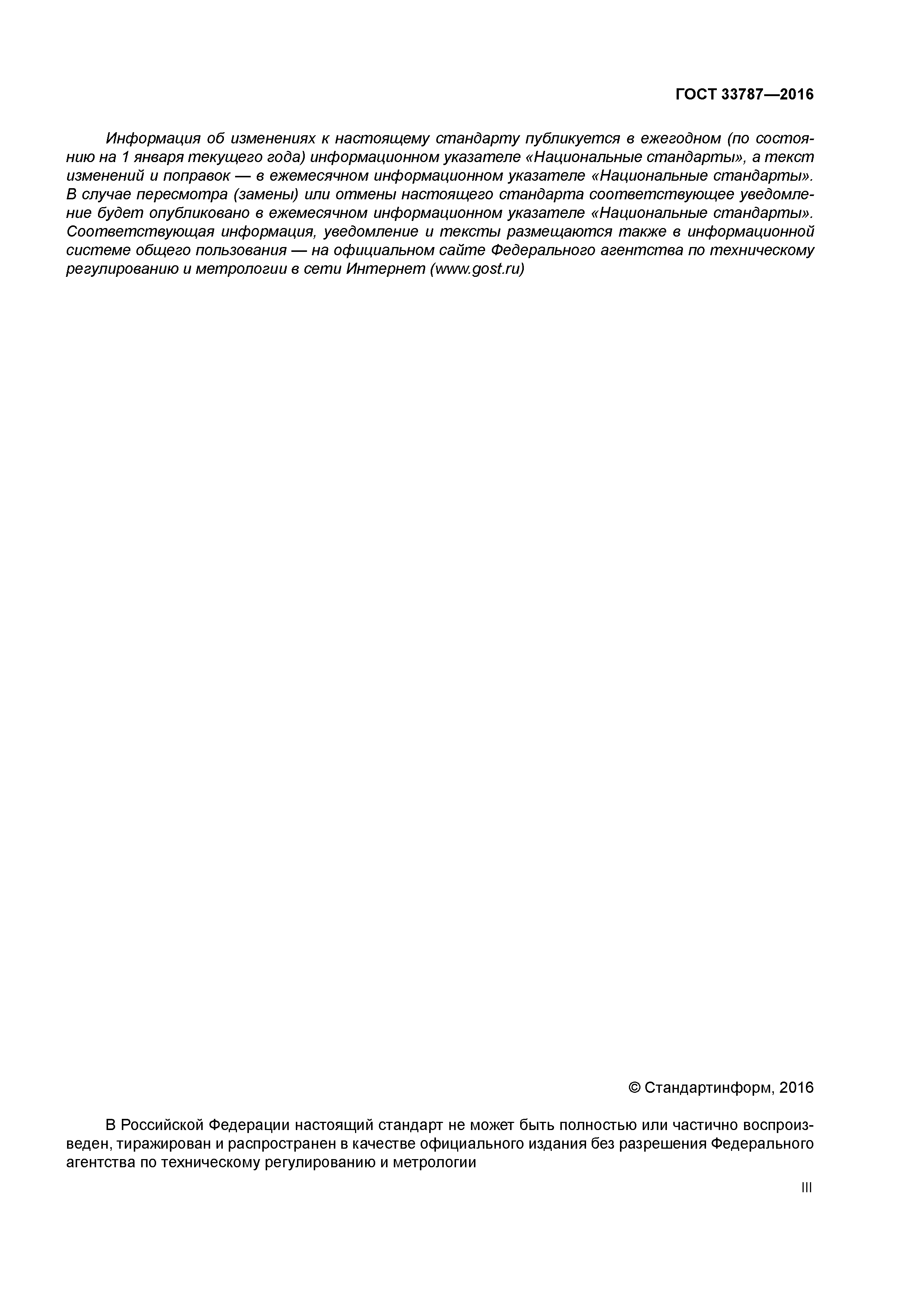

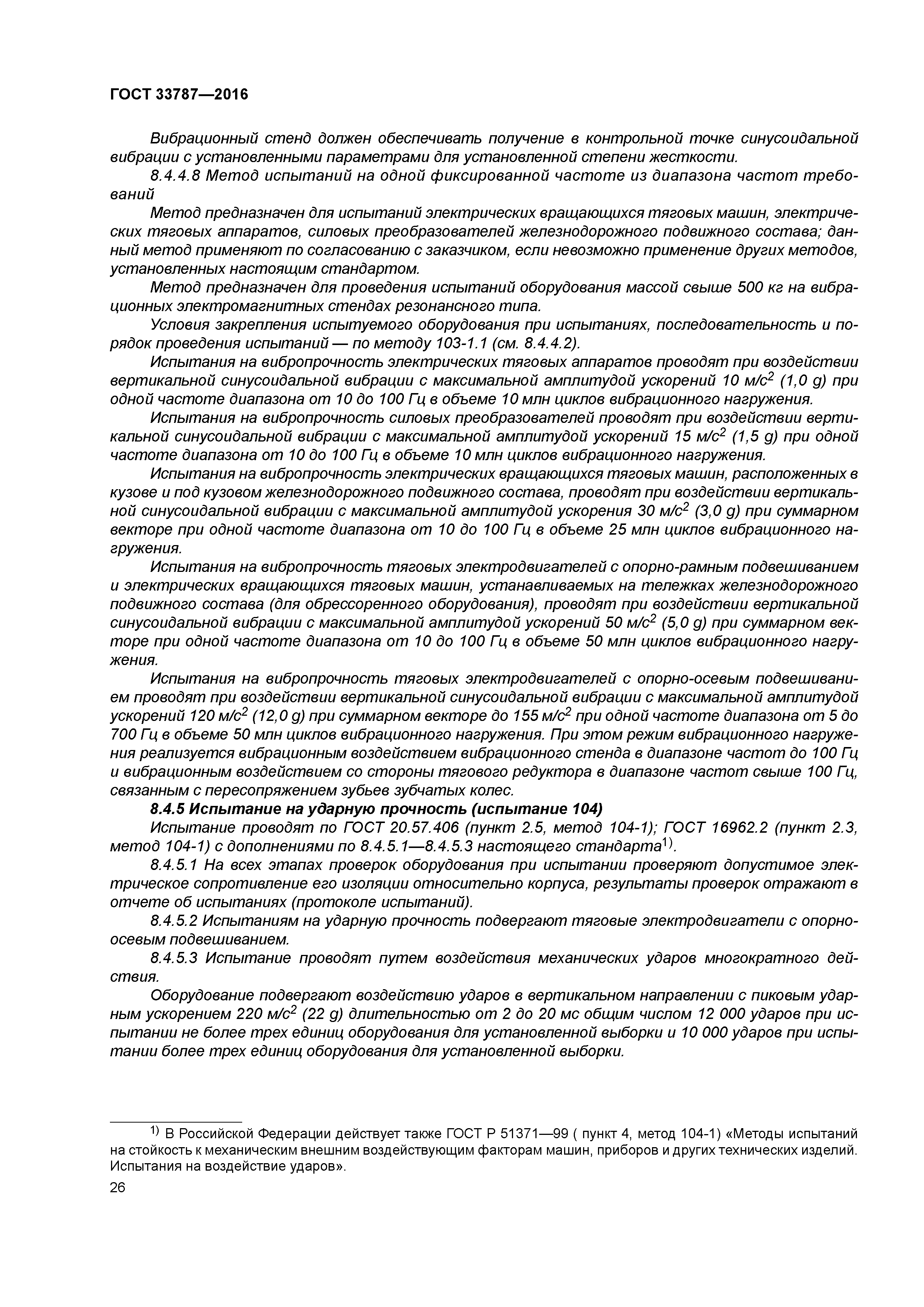

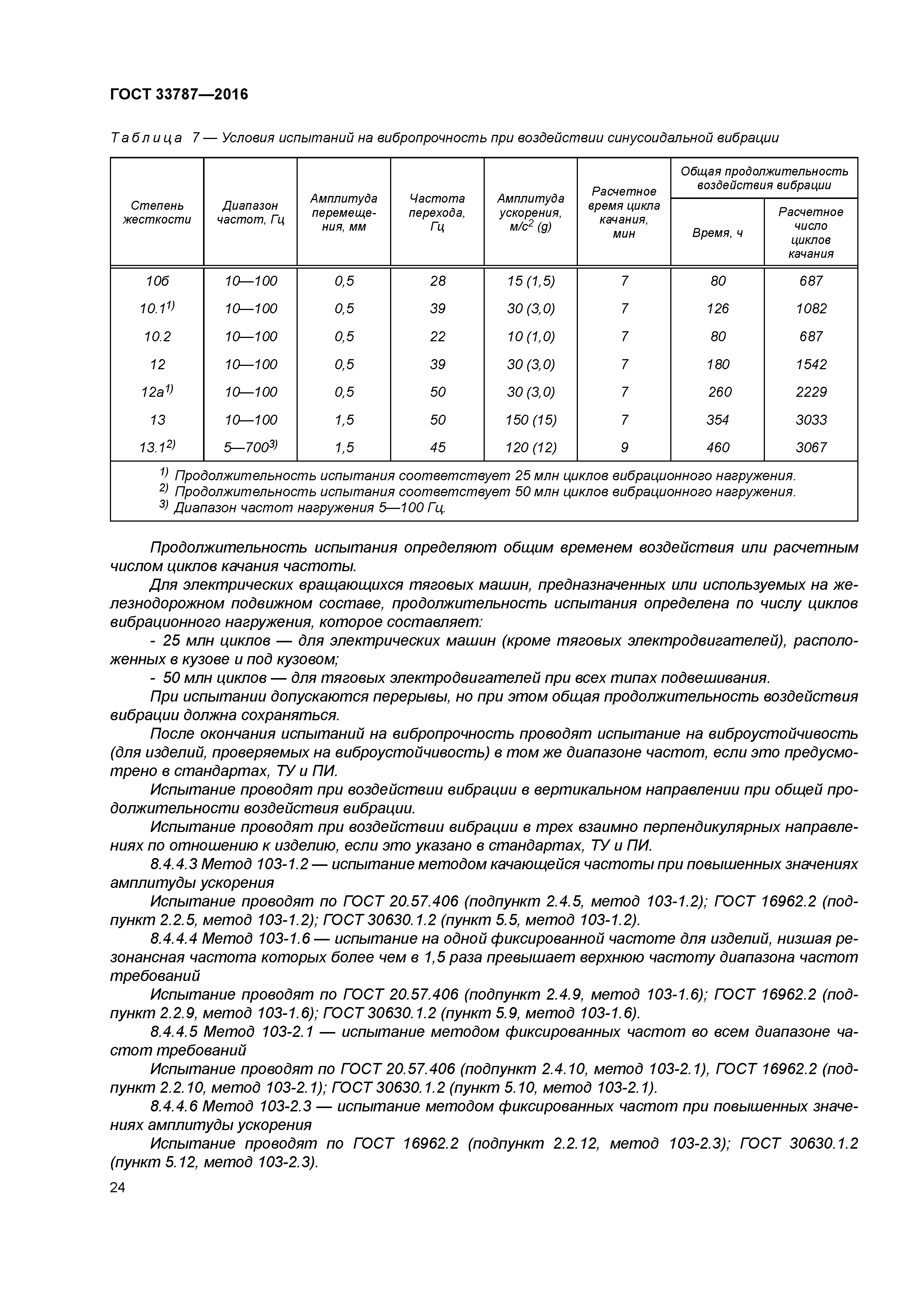

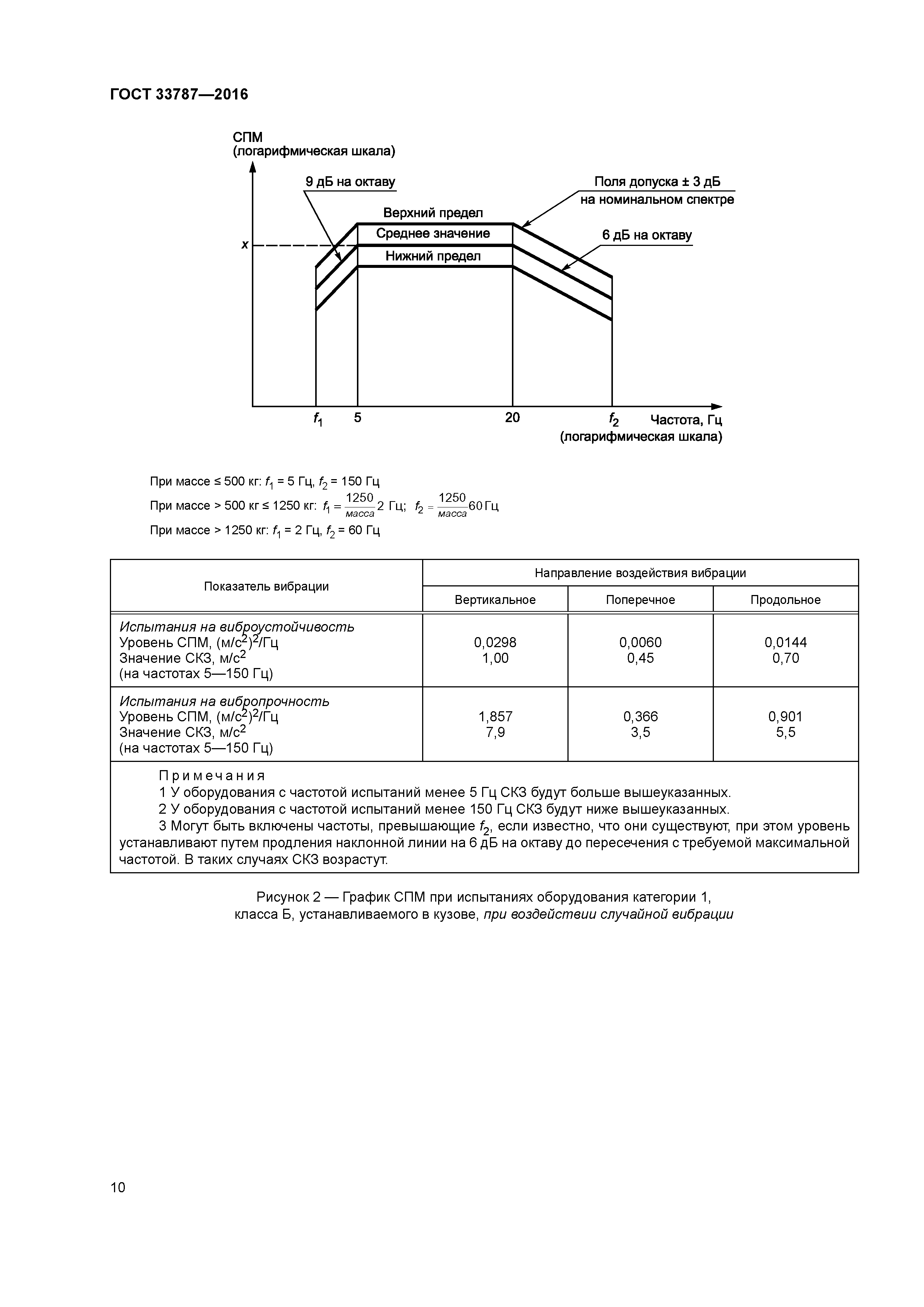

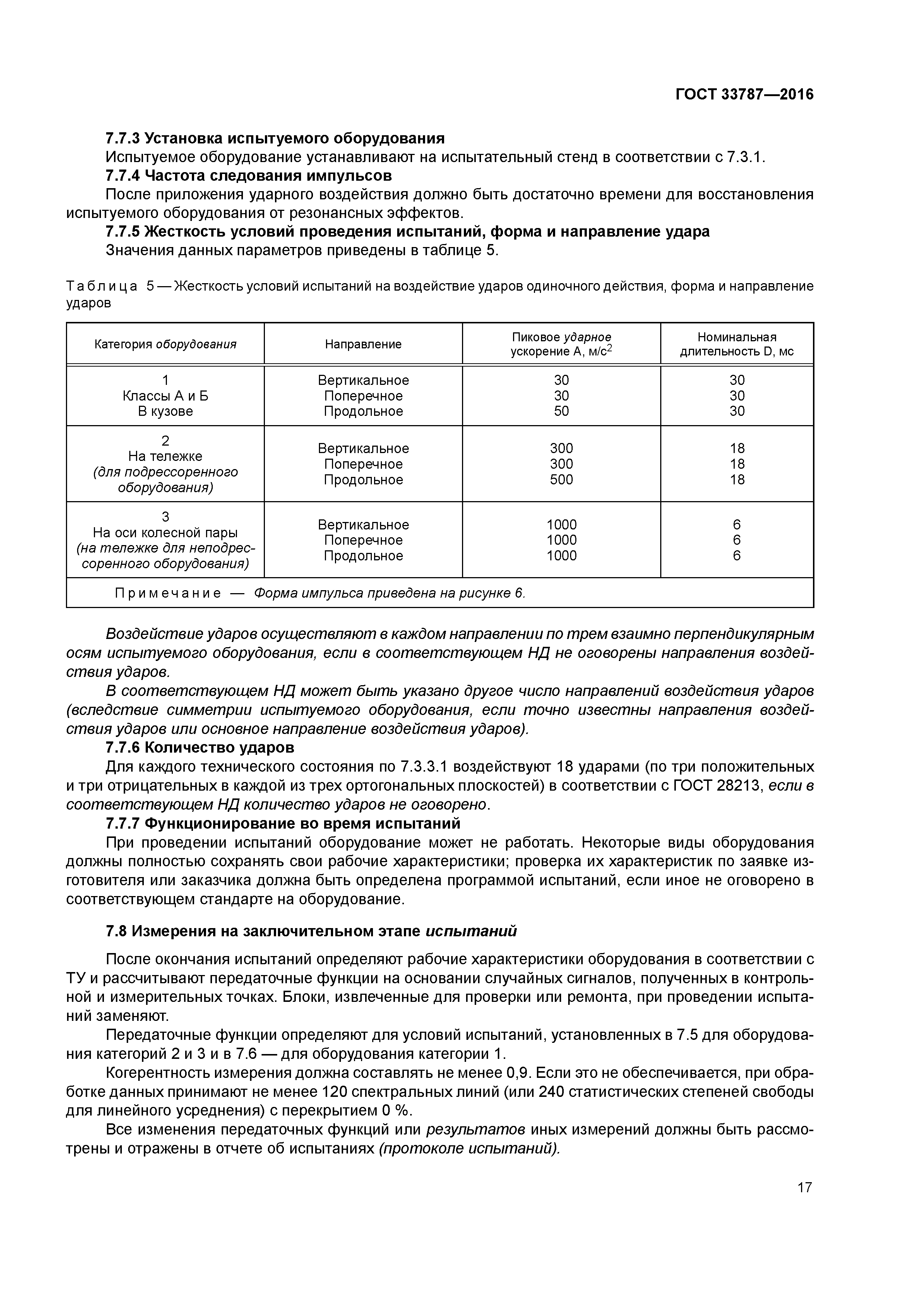

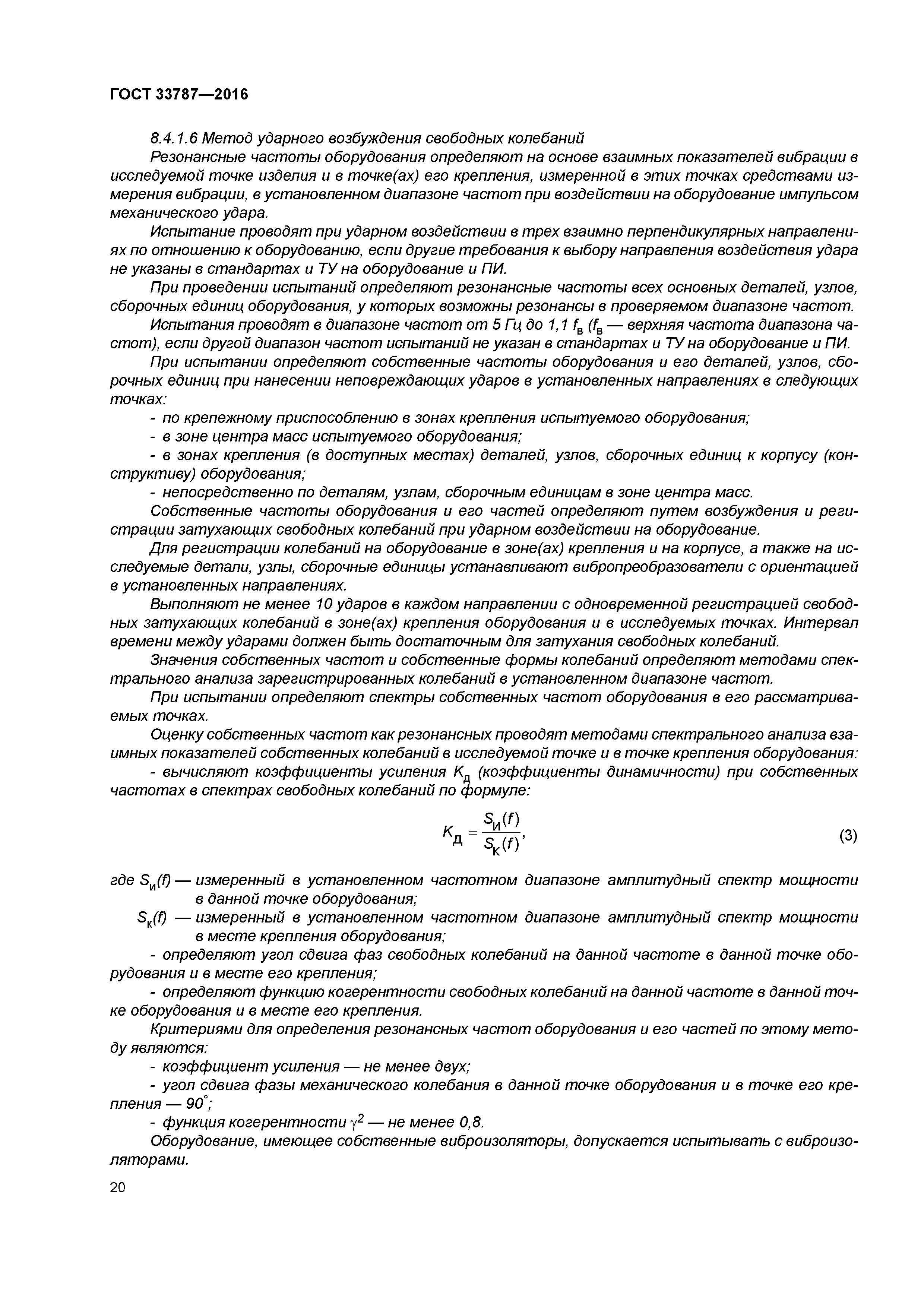

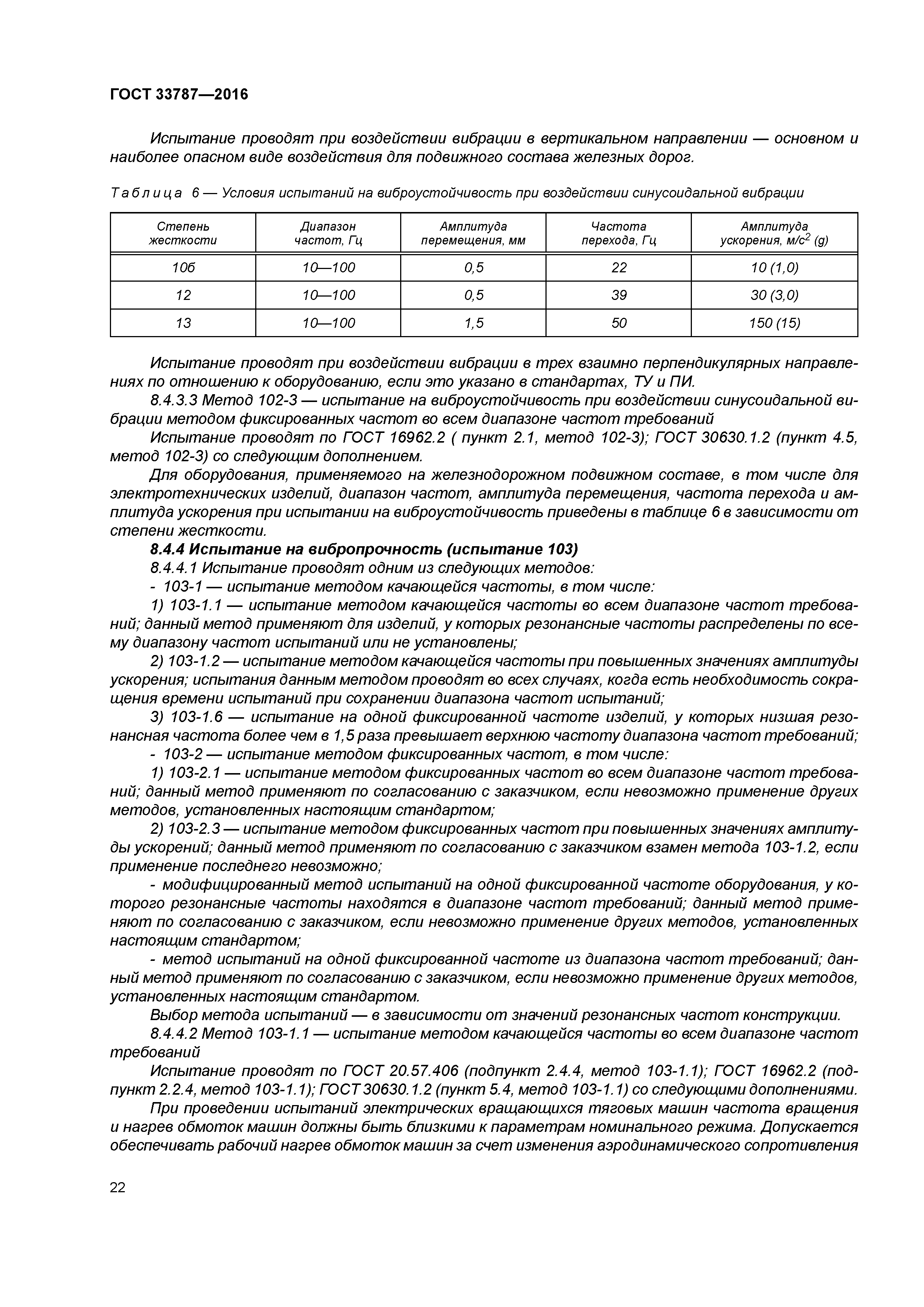

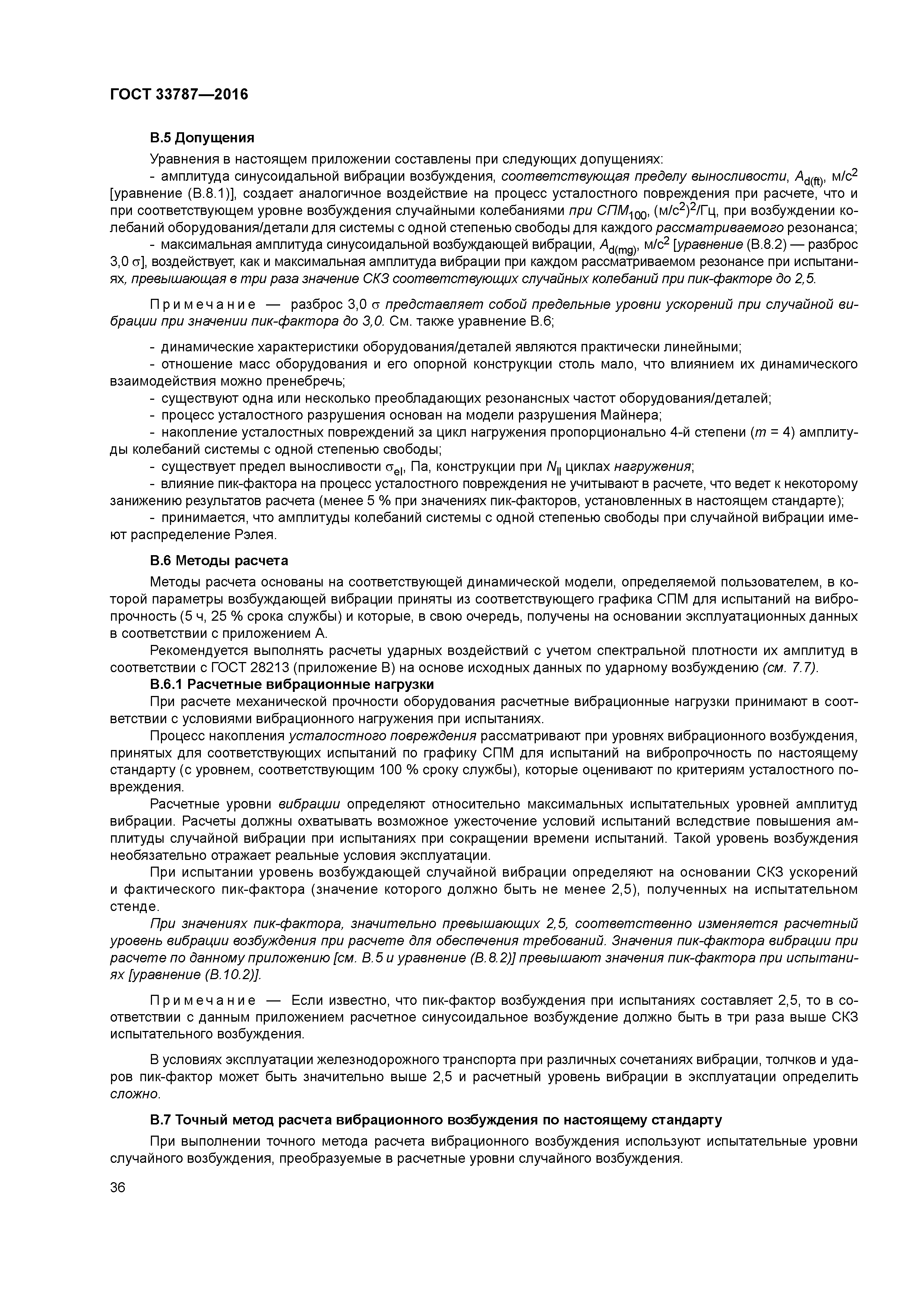

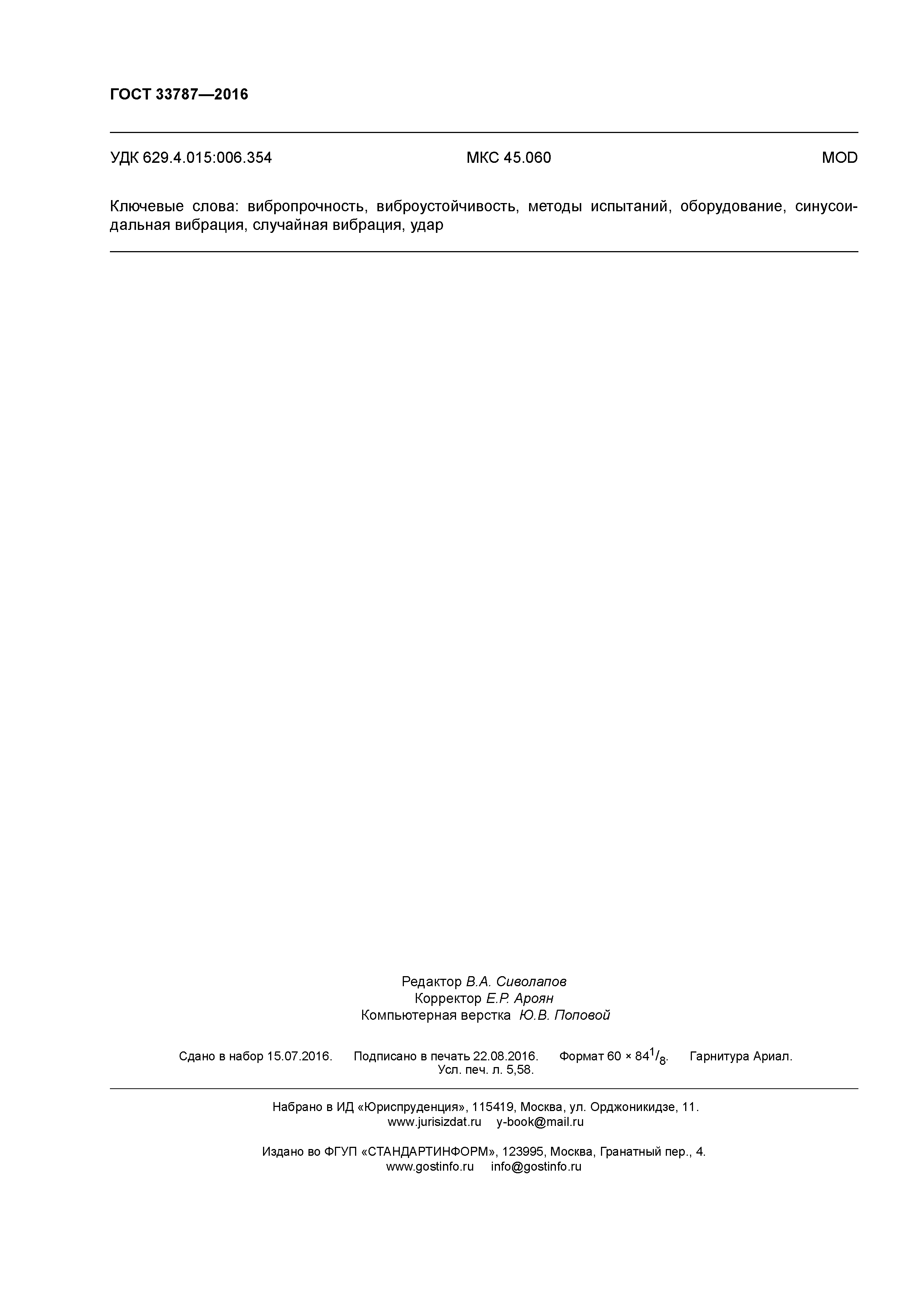

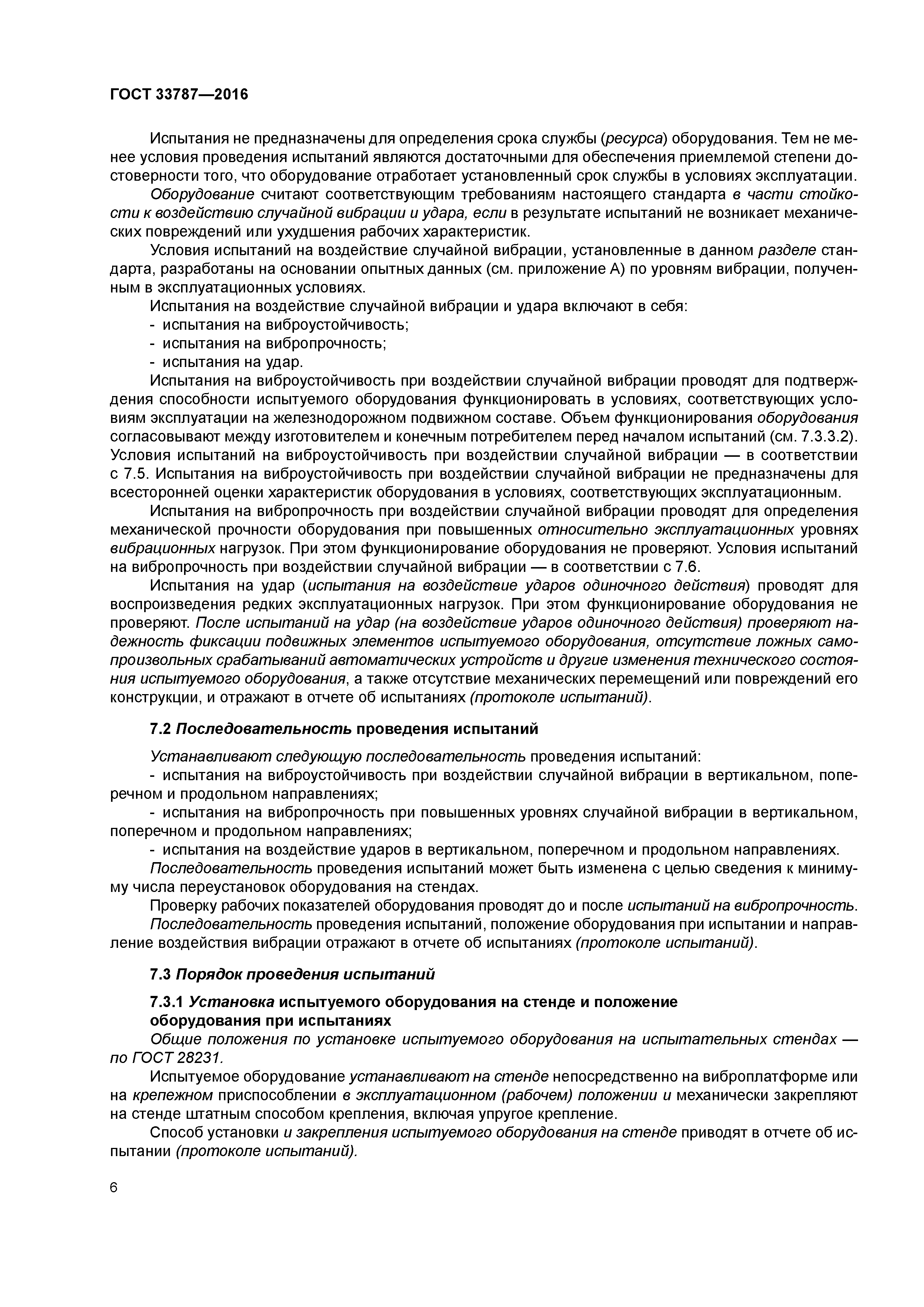

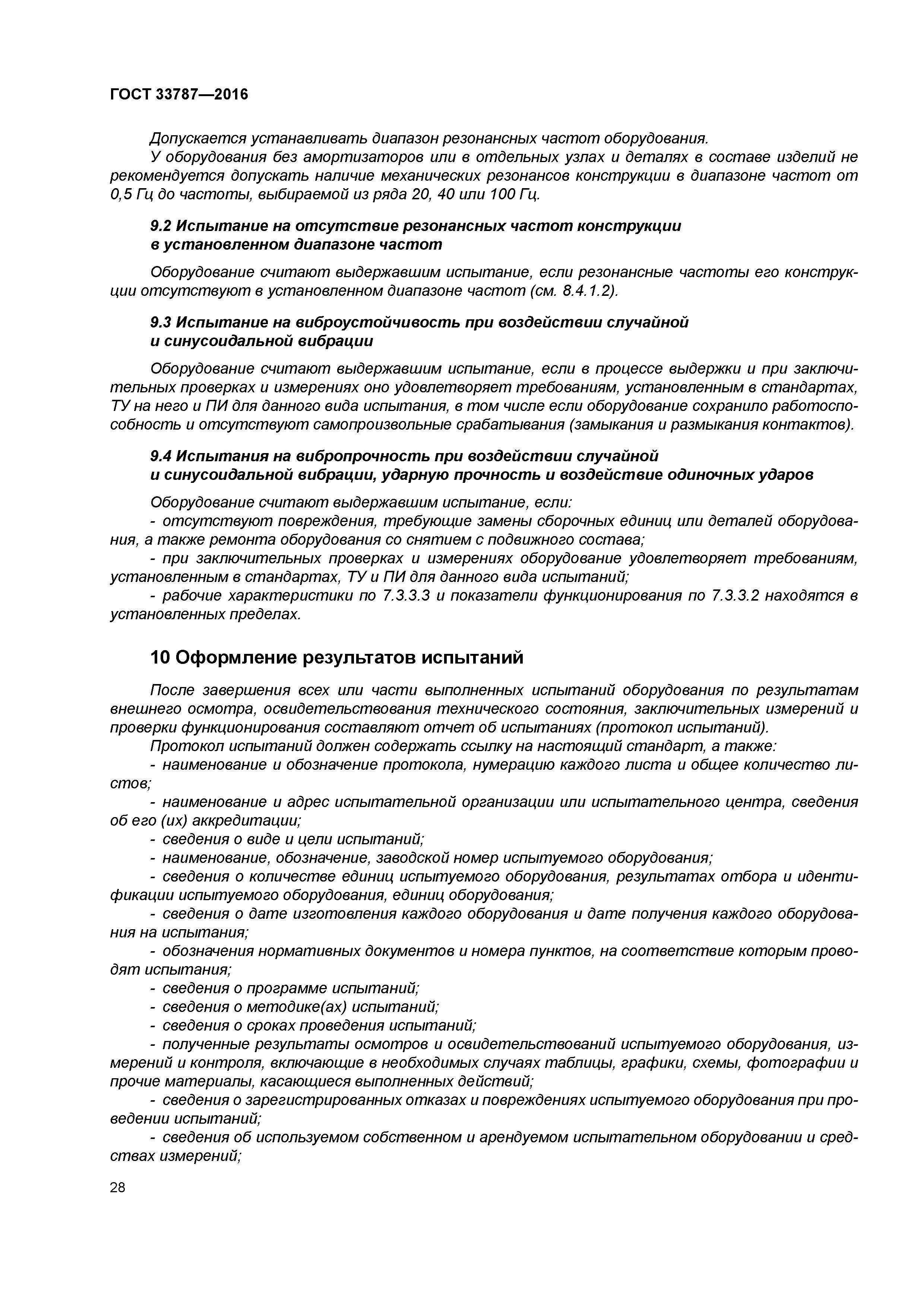

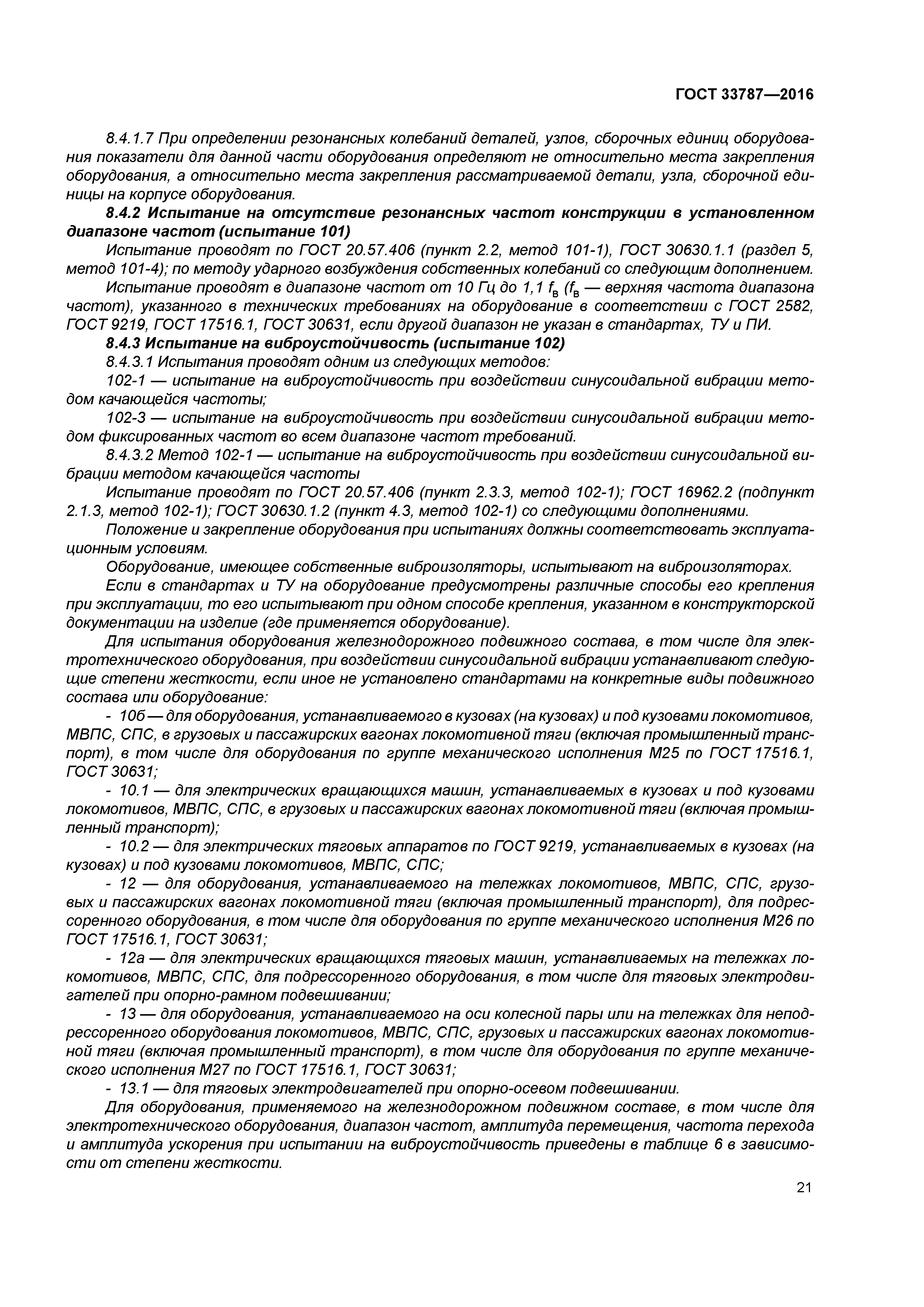

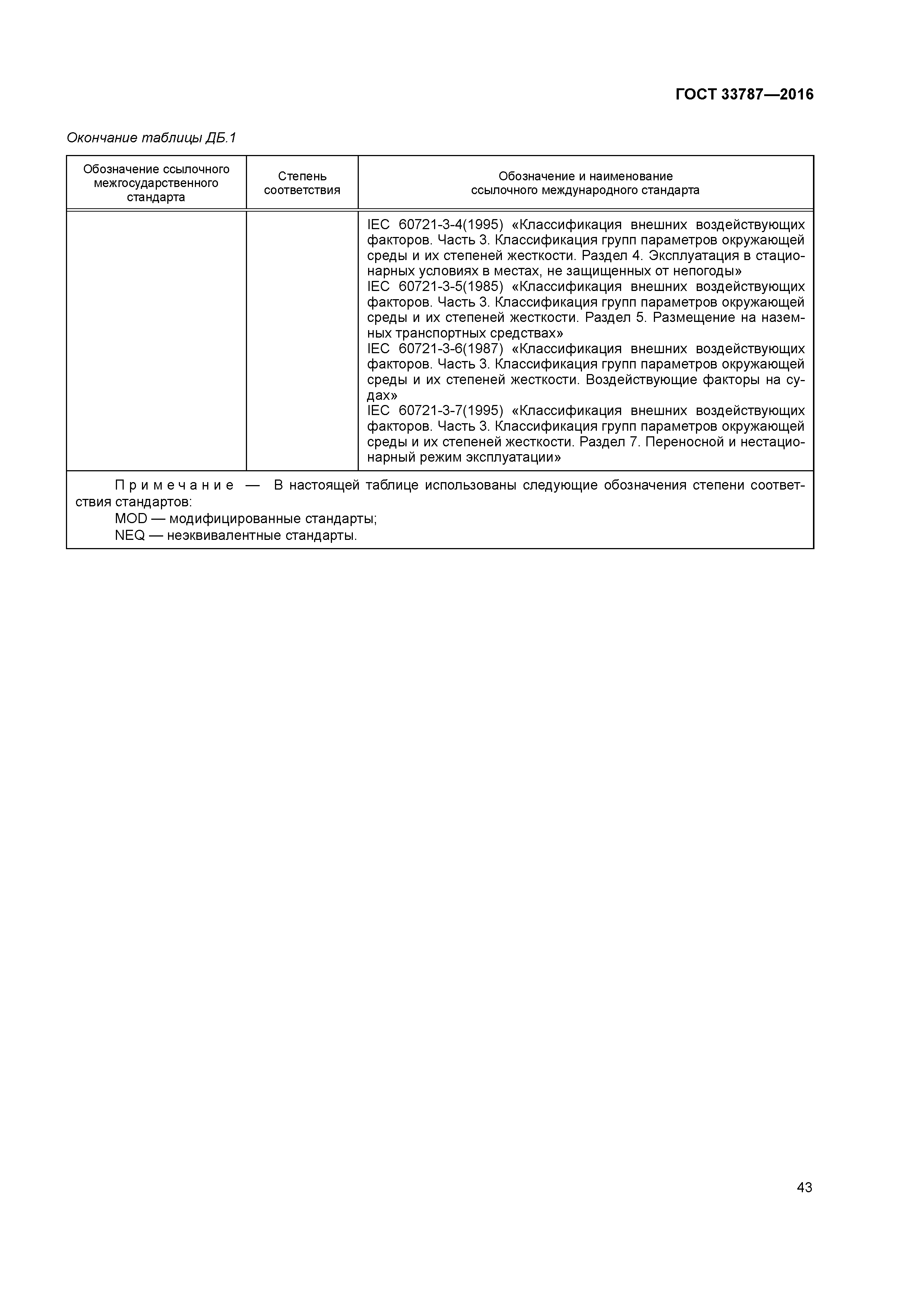

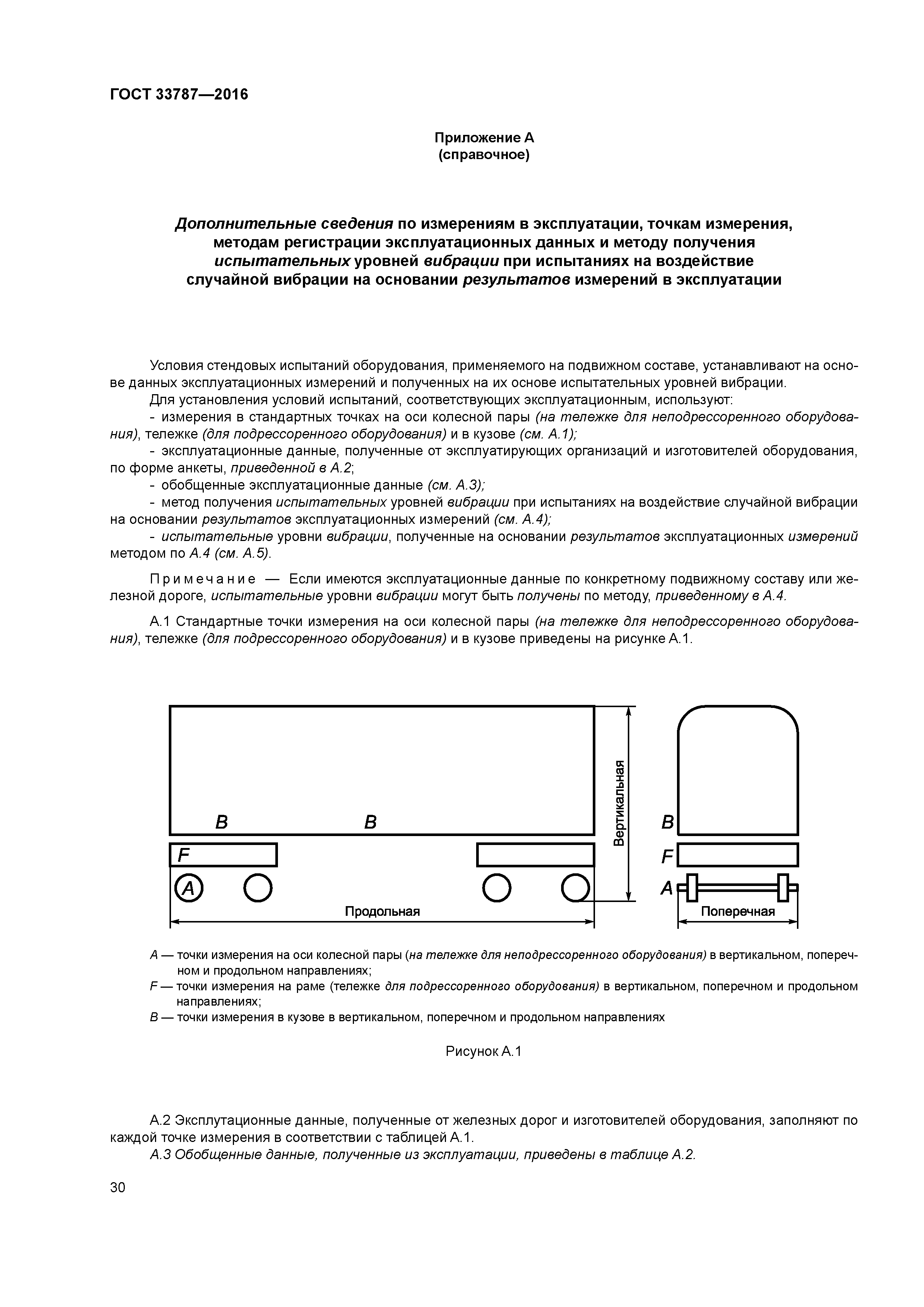

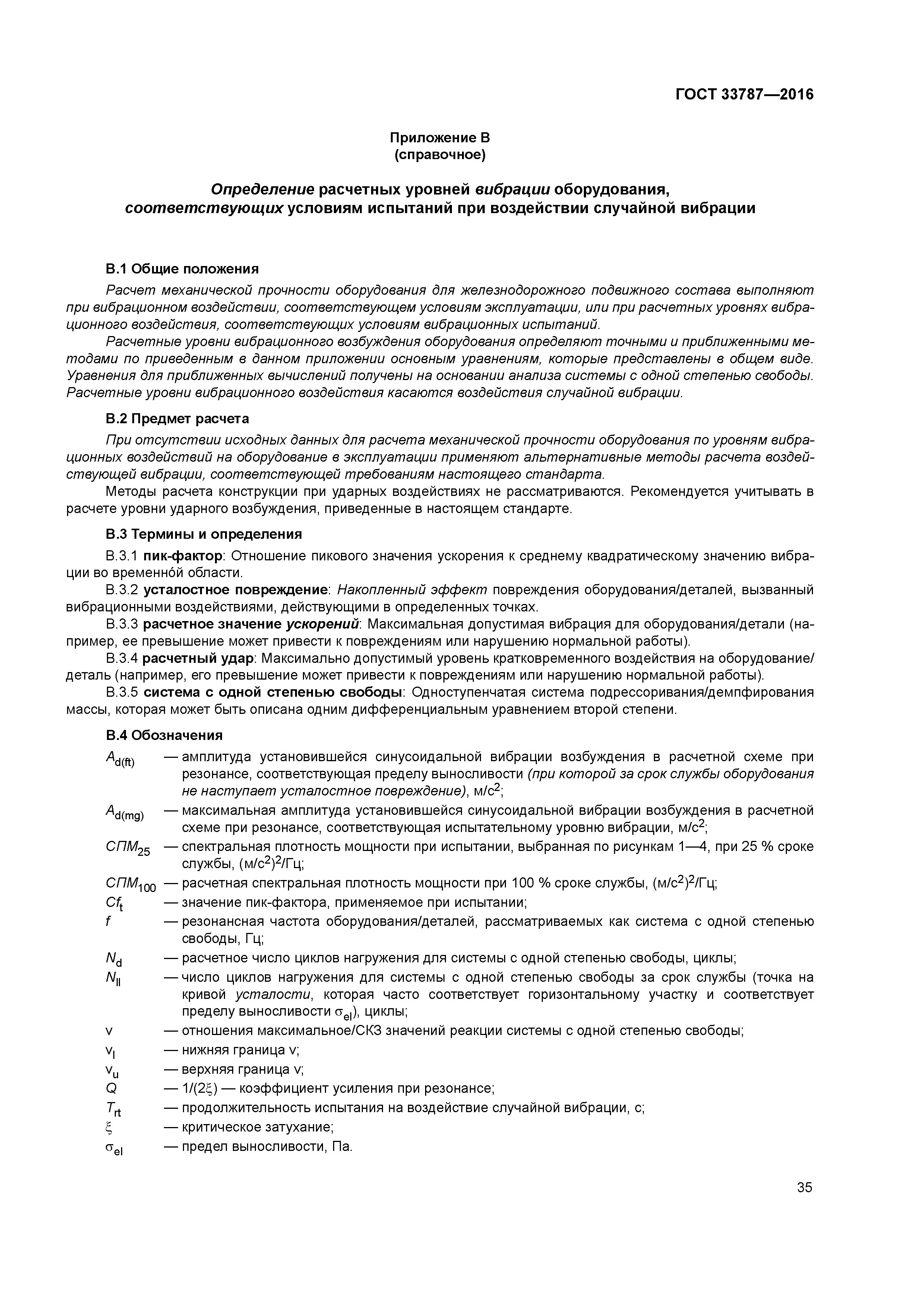

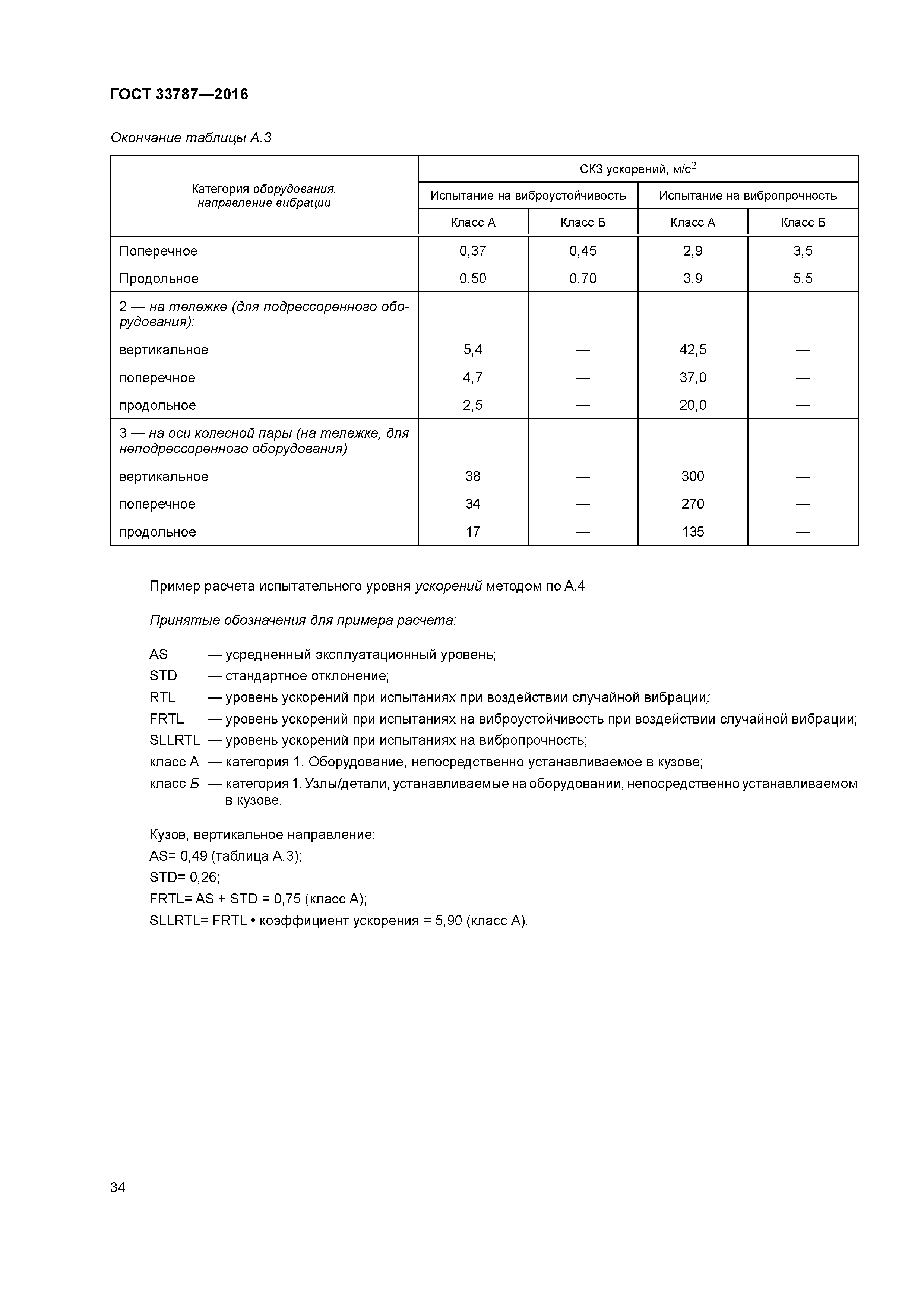

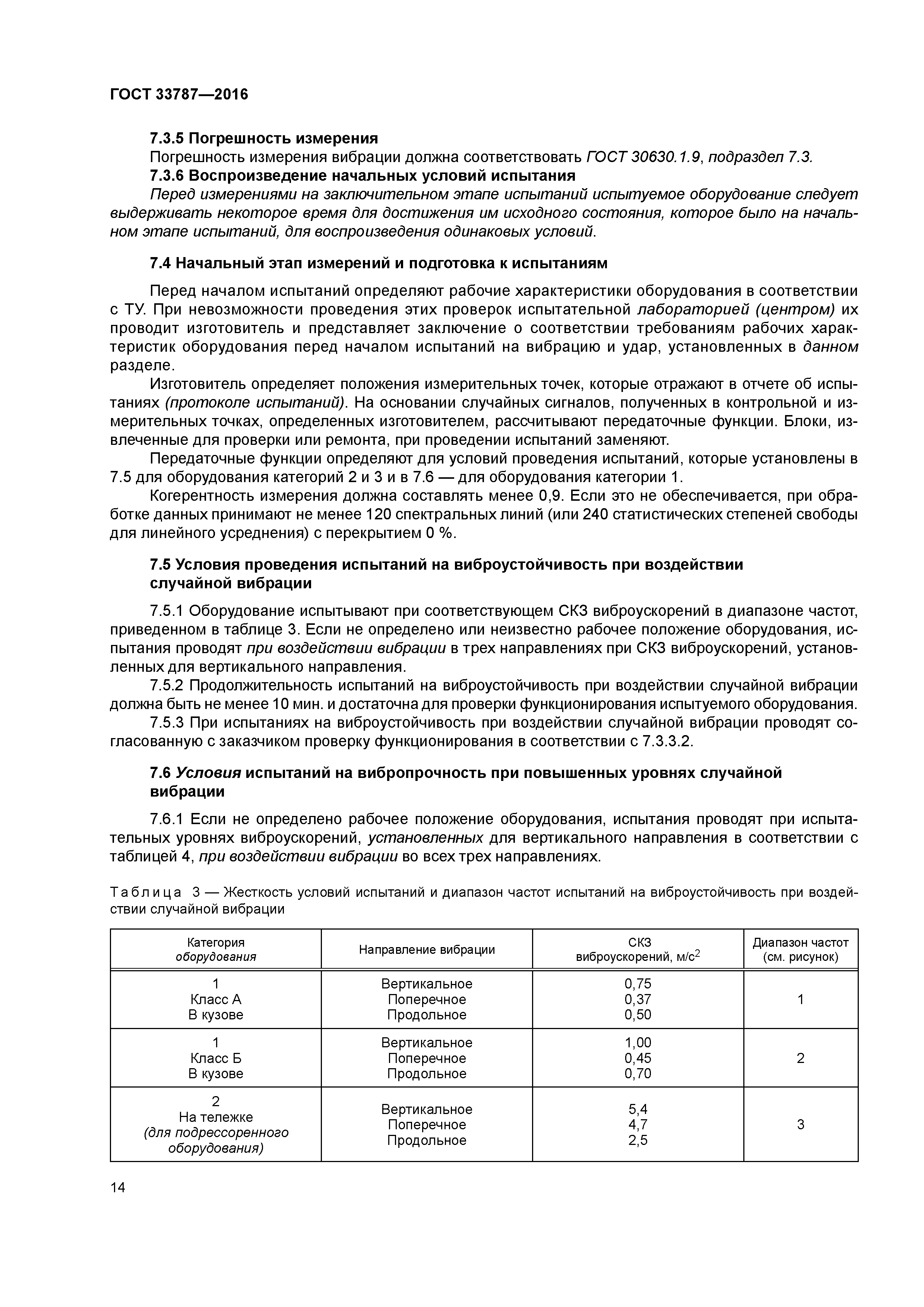

![ГОСТ 33787-2016](../../../Data2/1/4293753/4293753891.files/0.gif) ![ГОСТ 33787-2016](../../../Data2/1/4293753/4293753891.files/1.gif) ![ГОСТ 33787-2016](../../../Data2/1/4293753/4293753891.files/2.gif) ![ГОСТ 33787-2016](../../../Data2/1/4293753/4293753891.files/3.gif) ![ГОСТ 33787-2016](../../../Data2/1/4293753/4293753891.files/4.gif) ![ГОСТ 33787-2016](../../../Data2/1/4293753/4293753891.files/5.gif) ![ГОСТ 33787-2016](../../../Data2/1/4293753/4293753891.files/6.gif) ![ГОСТ 33787-2016](../../../Data2/1/4293753/4293753891.files/7.gif) ![ГОСТ 33787-2016](../../../Data2/1/4293753/4293753891.files/8.gif) ![ГОСТ 33787-2016](../../../Data2/1/4293753/4293753891.files/9.gif) ![ГОСТ 33787-2016](../../../Data2/1/4293753/4293753891.files/10.gif) ![ГОСТ 33787-2016](../../../Data2/1/4293753/4293753891.files/11.gif) ![ГОСТ 33787-2016](../../../Data2/1/4293753/4293753891.files/12.gif) ![ГОСТ 33787-2016](../../../Data2/1/4293753/4293753891.files/13.gif) ![ГОСТ 33787-2016](../../../Data2/1/4293753/4293753891.files/14.gif) ![ГОСТ 33787-2016](../../../Data2/1/4293753/4293753891.files/15.gif) ![ГОСТ 33787-2016](../../../Data2/1/4293753/4293753891.files/16.gif) ![ГОСТ 33787-2016](../../../Data2/1/4293753/4293753891.files/17.gif) ![ГОСТ 33787-2016](../../../Data2/1/4293753/4293753891.files/18.gif) ![ГОСТ 33787-2016](../../../Data2/1/4293753/4293753891.files/19.gif) ![ГОСТ 33787-2016](../../../Data2/1/4293753/4293753891.files/20.gif) ![ГОСТ 33787-2016](../../../Data2/1/4293753/4293753891.files/21.gif) ![ГОСТ 33787-2016](../../../Data2/1/4293753/4293753891.files/22.gif) ![ГОСТ 33787-2016](../../../Data2/1/4293753/4293753891.files/23.gif) ![ГОСТ 33787-2016](../../../Data2/1/4293753/4293753891.files/24.gif) ![ГОСТ 33787-2016](../../../Data2/1/4293753/4293753891.files/25.gif) ![ГОСТ 33787-2016](../../../Data2/1/4293753/4293753891.files/26.gif) ![ГОСТ 33787-2016](../../../Data2/1/4293753/4293753891.files/27.gif) ![ГОСТ 33787-2016](../../../Data2/1/4293753/4293753891.files/28.gif) ![ГОСТ 33787-2016](../../../Data2/1/4293753/4293753891.files/29.gif) ![ГОСТ 33787-2016](../../../Data2/1/4293753/4293753891.files/30.gif) ![ГОСТ 33787-2016](../../../Data2/1/4293753/4293753891.files/31.gif) ![ГОСТ 33787-2016](../../../Data2/1/4293753/4293753891.files/32.gif) ![ГОСТ 33787-2016](../../../Data2/1/4293753/4293753891.files/33.gif) ![ГОСТ 33787-2016](../../../Data2/1/4293753/4293753891.files/34.gif) ![ГОСТ 33787-2016](../../../Data2/1/4293753/4293753891.files/35.gif) ![ГОСТ 33787-2016](../../../Data2/1/4293753/4293753891.files/36.gif) ![ГОСТ 33787-2016](../../../Data2/1/4293753/4293753891.files/37.gif) ![ГОСТ 33787-2016](../../../Data2/1/4293753/4293753891.files/38.gif) ![ГОСТ 33787-2016](../../../Data2/1/4293753/4293753891.files/39.gif) ![ГОСТ 33787-2016](../../../Data2/1/4293753/4293753891.files/40.gif) ![ГОСТ 33787-2016](../../../Data2/1/4293753/4293753891.files/41.gif) ![ГОСТ 33787-2016](../../../Data2/1/4293753/4293753891.files/42.gif) ![ГОСТ 33787-2016](../../../Data2/1/4293753/4293753891.files/43.gif) ![ГОСТ 33787-2016](../../../Data2/1/4293753/4293753891.files/44.gif) ![ГОСТ 33787-2016](../../../Data2/1/4293753/4293753891.files/45.gif) ![ГОСТ 33787-2016](../../../Data2/1/4293753/4293753891.files/46.gif)
|
