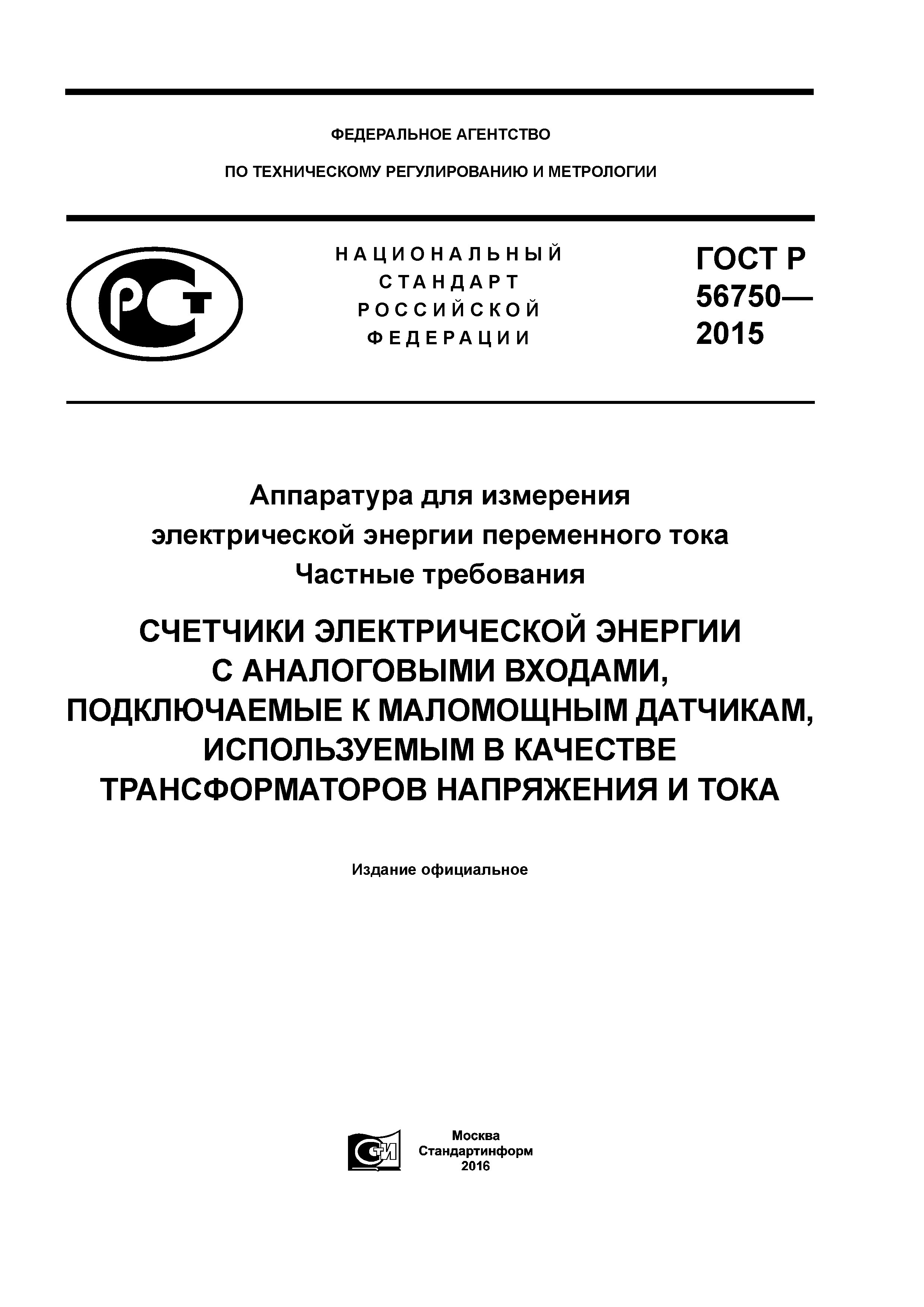

ГОСТ Р 56750-2015

Аппаратура для измерения электрической энергии переменного тока. Частные требования. Счетчики электрической энергии с аналоговыми входами, подключаемые к маломощным датчикам, используемым в качестве трансформаторов напряжения и тока

Обозначение:	ГОСТ Р 56750-2015
Обозначение англ:	GOST R 56750-2015
Статус:	введен впервые
Название рус.:	Аппаратура для измерения электрической энергии переменного тока. Частные требования. Счетчики электрической энергии с аналоговыми входами, подключаемые к маломощным датчикам, используемым в качестве трансформаторов напряжения и тока
Название англ.:	Electricity metering equipment (a.c.). Particular requirements. Meters with analog inputs connected to the low-power sensor (electronic transformers) of voltage and current
Дата добавления в базу:	01.02.2017
Дата актуализации:	05.05.2017
Дата введения:	01.12.2016

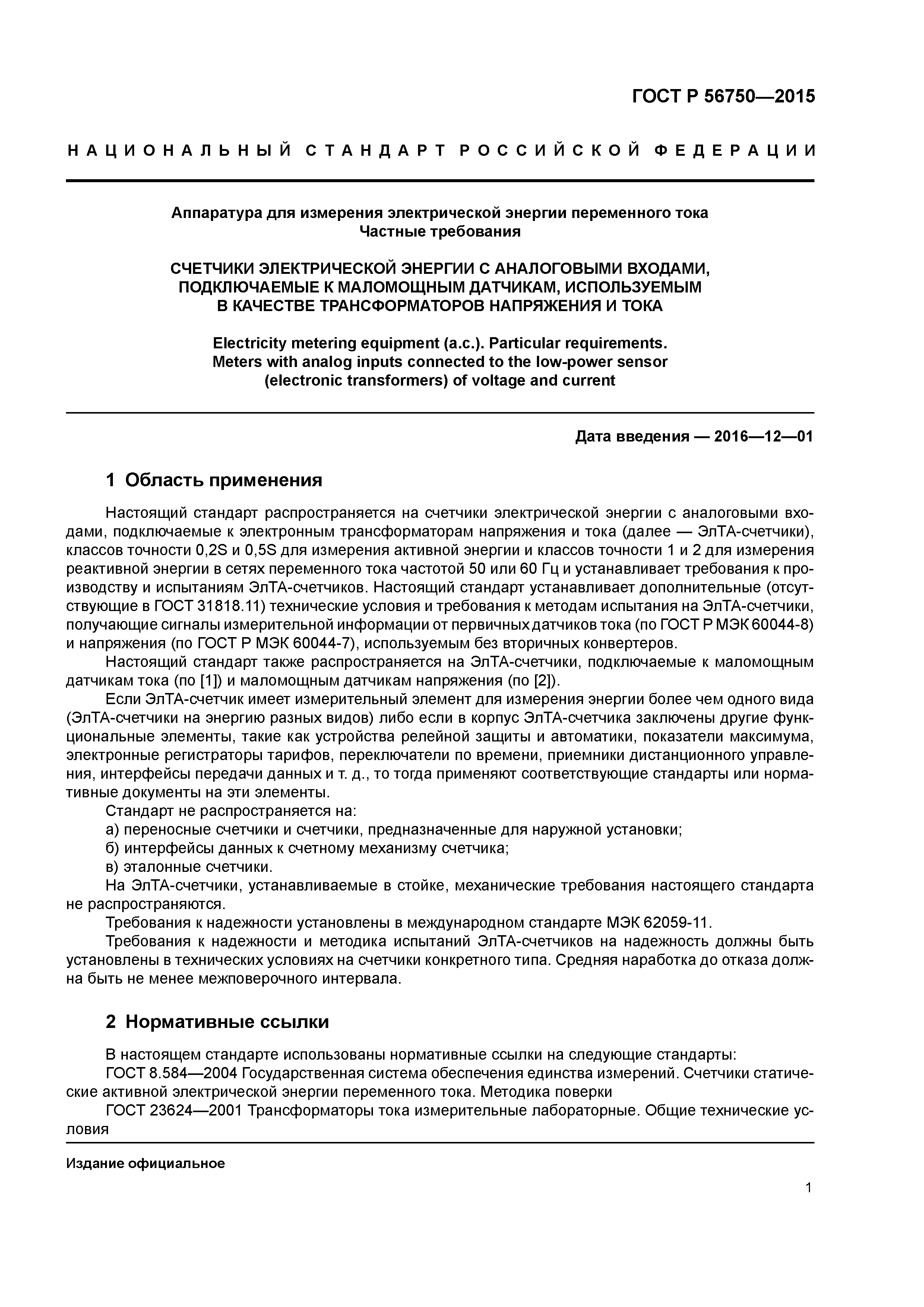

Область применения:	Стандарт распространяется на счетчики электрической энергии с аналоговыми входами, подключаемые к электронным трансформаторам напряжения и тока, классов точности 0,2S и 0,5S для измерения активной энергии и классов точности 1 и 2 для измерения реактивной энергии в сетях переменного тока частотой 50 или 60 Гц, и устанавливает требования к производству и испытаниям ЭлТА-счетчиков. Стандарт устанавливает дополнительные (отсутствующие в ГОСТ 31818.11) технические условия и требования к методам испытания на ЭлТА-счетчики, получающие сигналы измерительной информации от первичных датчиков тока (по ГОСТ Р МЭК 60044-8) и напряжения (по ГОСТ Р МЭК 60044-7), используемым без вторичных конвертеров.

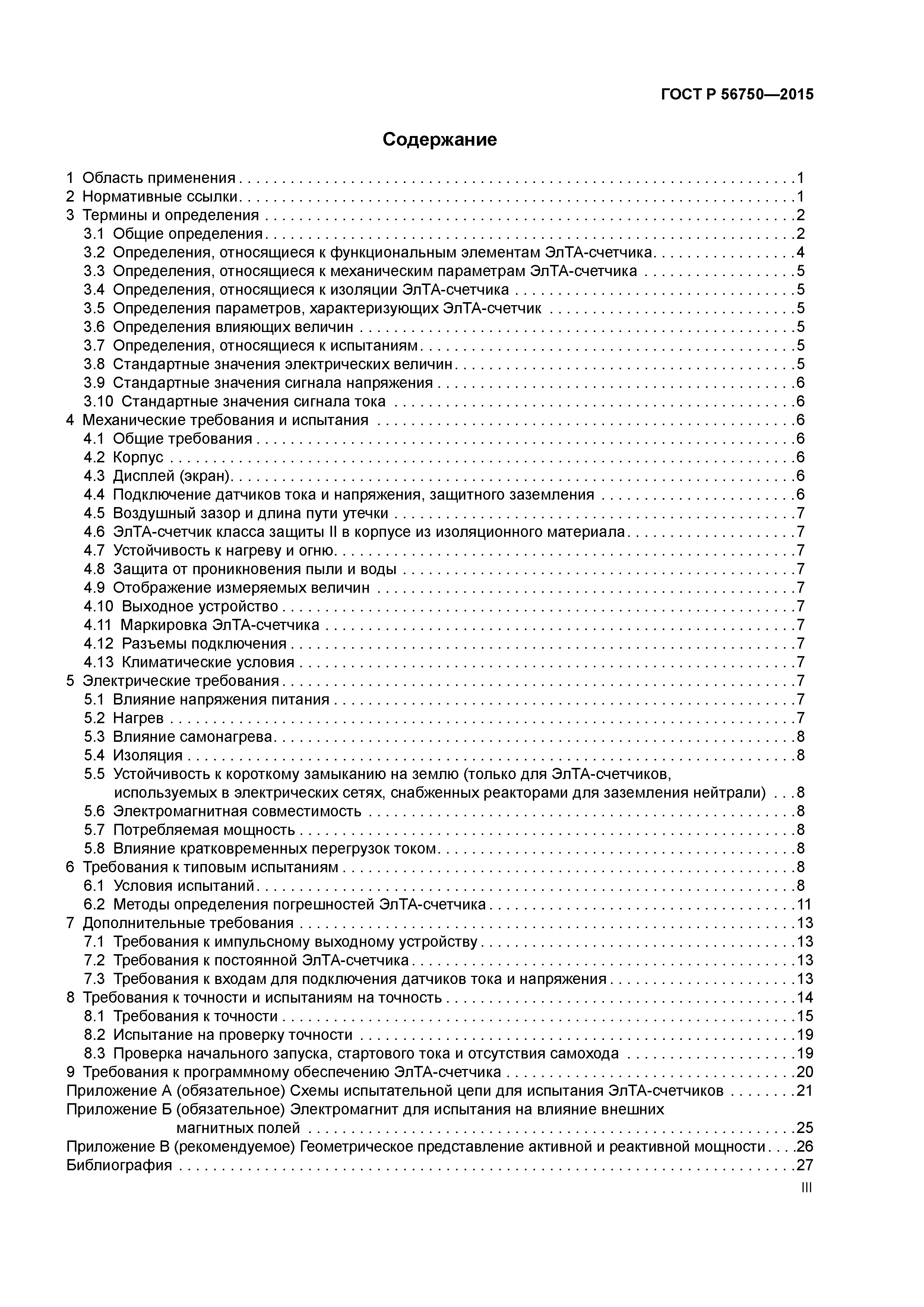

Оглавление:	1 Область применения 2 Нормативные ссылки 3 Термины и определения    3.1 Общие определения    3.2 Определения, относящиеся к функциональным элементам ЭлТА-счетчика    3.3 Определения, относящиеся к механическим параметрам ЭлТА-счетчика    3.4 Определения, относящиеся к изоляции ЭлТА-счетчика    3.5 Определения параметров, характеризующих ЭлТА-счетчик    3.6 Определения влияющих величин    3.7 Определения, относящиеся к испытаниям    3.8 Стандартные значения электрических величин    3.9 Стандартные значения сигнала напряжения    3.10 Стандартные значения сигнала тока 4 Механические требования и испытания    4.1 Общие требования    4.2 Корпус    4.3 Дисплей (экран)    4.4 Подключение датчиков тока и напряжения, защитного заземления    4.5 Воздушный зазор и длина пути утечки    4.6 ЭлТА-счетчик класса защиты II в корпусе из изоляционного материала    4.7 Устойчивость к нагреву и огню    4.8 Защита от проникновения пыли и воды    4.9 Отображение измеряемых величин    4.10 Выходное устройство    4.11 Маркировка ЭлТА-счетчика    4.12 Разъемы подключения    4.13 Климатические условия 5 Электрические требования    5.1 Влияние напряжения питания    5.2 Нагрев    5.3 Влияние самонагрева    5.4 Изоляция    5.5 Устойчивость к короткому замыканию на землю (только для ЭлТА-счетчиков, используемых в электрических сетях, снабженных реакторами для заземления нейтрали)    5.6 Электромагнитная совместимость    5.7 Потребляемая мощность    5.8 Влияние кратковременных перегрузок током 6 Требования к типовым испытаниям    6.1 Условия испытаний    6.2 Методы определения погрешностей ЭлТА-счетчика 7 Дополнительные требования    7.1 Требования к импульсному выходному устройству    7.2 Требования к постоянной ЭлТА-счетчика    7.3 Требования к входам для подключения датчиков тока и напряжения 8 Требования к точности и испытаниям на точность    8.1 Требования к точности    8.2 Испытание на проверку точности    8.3 Проверка начального запуска, стартового тока и отсутствия самохода 9 Требования к программному обеспечению ЭлТА-счетчика Приложение А (обязательное) Схемы испытательной цепи для испытания ЭлТА-счетчиков Приложение Б (обязательное) Электромагнит для испытания на влияние внешних магнитных полей Приложение В (рекомендуемое) Геометрическое представление активной и реактивной мощности Библиография
Разработан:	ЗАО ГК Таврида Электрик ФГУП ВНИИМС
Утверждён:	23.11.2015 Федеральное агентство по техническому регулированию и метрологии (1948-ст)
Издан:	Стандартинформ (2016 г. )
Расположен в:	Техническая документация Электроэнергия МЕТРОЛОГИЯ И ИЗМЕРЕНИЯ. ФИЗИЧЕСКИЕ ЯВЛЕНИЯ Метрология и измерения в целом Экология МЕТРОЛОГИЯ И ИЗМЕРЕНИЯ. ФИЗИЧЕСКИЕ ЯВЛЕНИЯ Метрология и измерения в целом

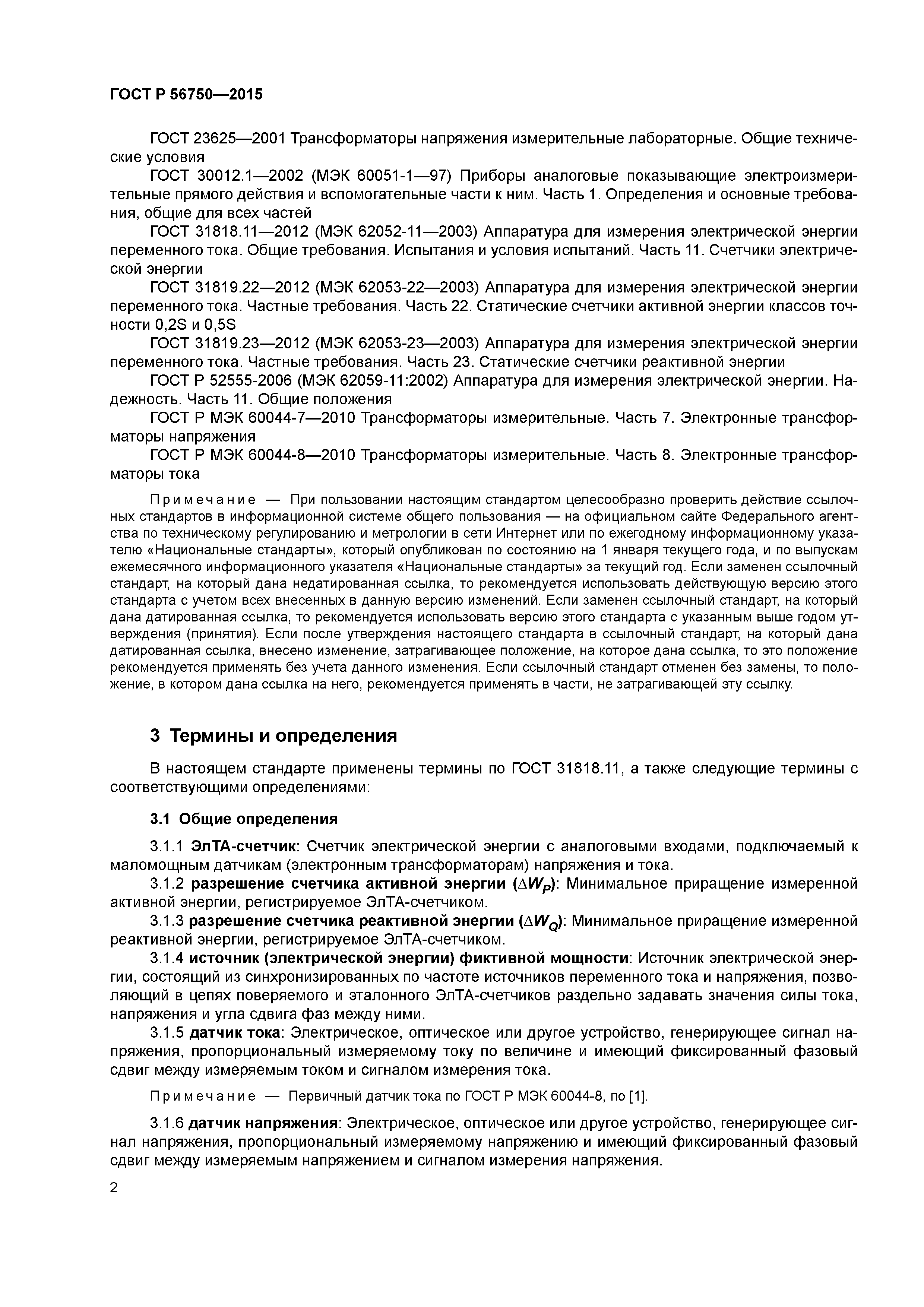

Нормативные ссылки:	ГОСТ 23625-2001 «Трансформаторы напряжения измерительные лабораторные. Общие технические условия» ГОСТ 30012.1-2002 «Приборы аналоговые показывающие электроизмерительные прямого действия и вспомогательные части к ним. Часть 1. Определения и основные требования, общие для всех частей» ГОСТ 23624-2001 «Трансформаторы тока измерительные лабораторные. Общие технические условия» ГОСТ 8.584-2004 «Государственная система обеспечения единства измерений. Счетчики статические активной электрической энергии переменного тока. Методика поверки» ГОСТ Р 52555-2006 «Аппаратура для измерения электрической энергии. Надежность. Часть 11. Общие положения» ГОСТ Р МЭК 60044-7-2010 «Трансформаторы измерительные. Часть 7. Электронные трансформаторы напряжения» ГОСТ Р МЭК 60044-8-2010 «Трансформаторы измерительные. Часть 8. Электронные трансформаторы тока» ГОСТ 31819.23-2012 «Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 23. Статические счетчики реактивной энергии» ГОСТ 31818.11-2012 «Аппаратура для измерения электрической энергии переменного тока. Общие требования. Испытания и условия испытаний. Часть 11. Счетчики электрической энергии» ГОСТ 31819.22-2012 «Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 22. Статические счетчики активной энергии классов точности 0,2S и 0,5S»
