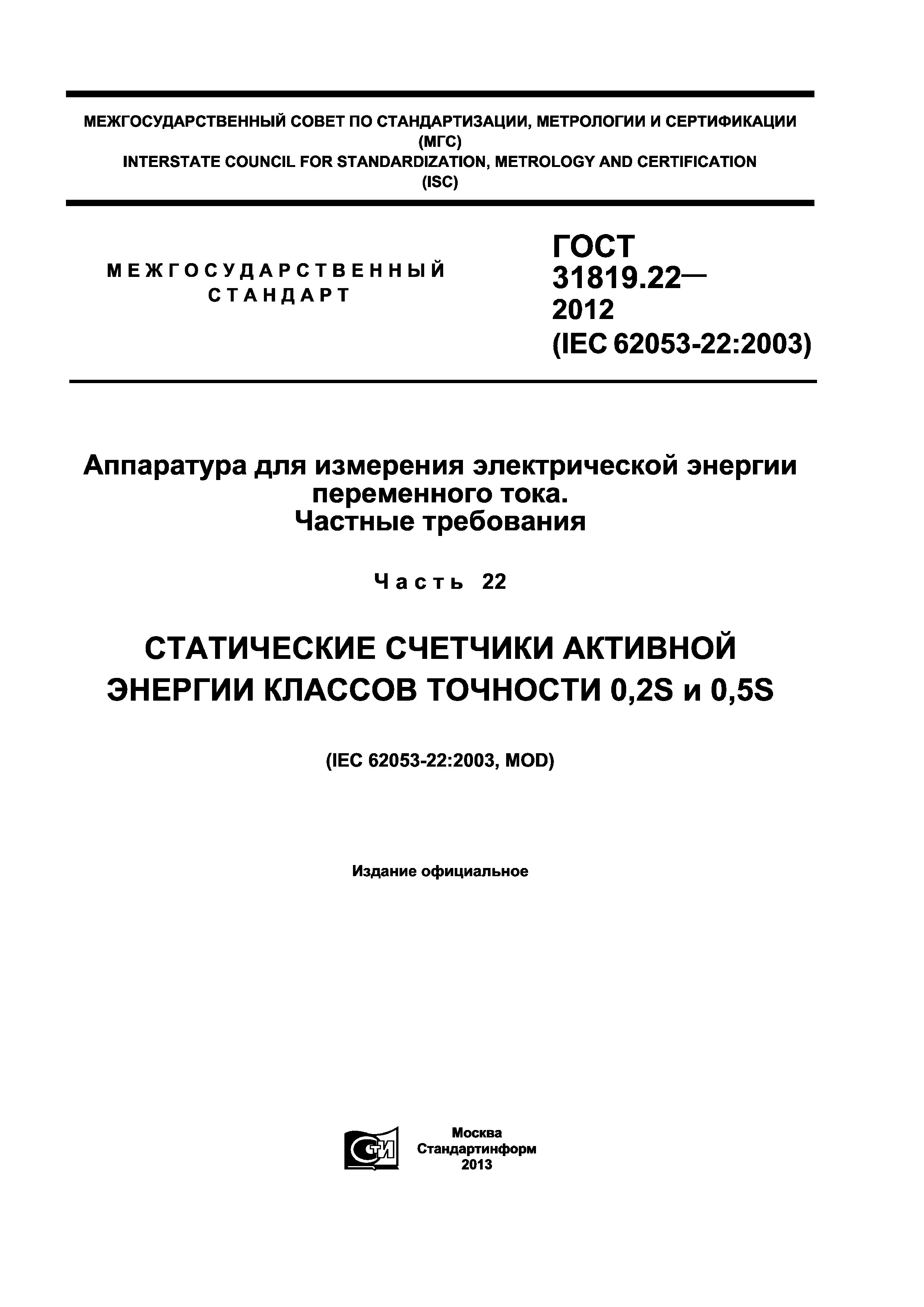

ГОСТ 31819.22-2012

Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 22. Статические счетчики активной энергии классов точности 0,2S и 0,5S

Обозначение:	ГОСТ 31819.22-2012
Обозначение англ:	GOST 31819.22-2012
Статус:	действует
Название рус.:	Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 22. Статические счетчики активной энергии классов точности 0,2S и 0,5S
Название англ.:	Electricity metering equipment (а.с.). Particular requirements. Part 22. Static meters for active energy classes (0,2S and 0,5S)
Дата добавления в базу:	01.10.2014
Дата актуализации:	05.05.2017
Дата введения:	01.01.2014

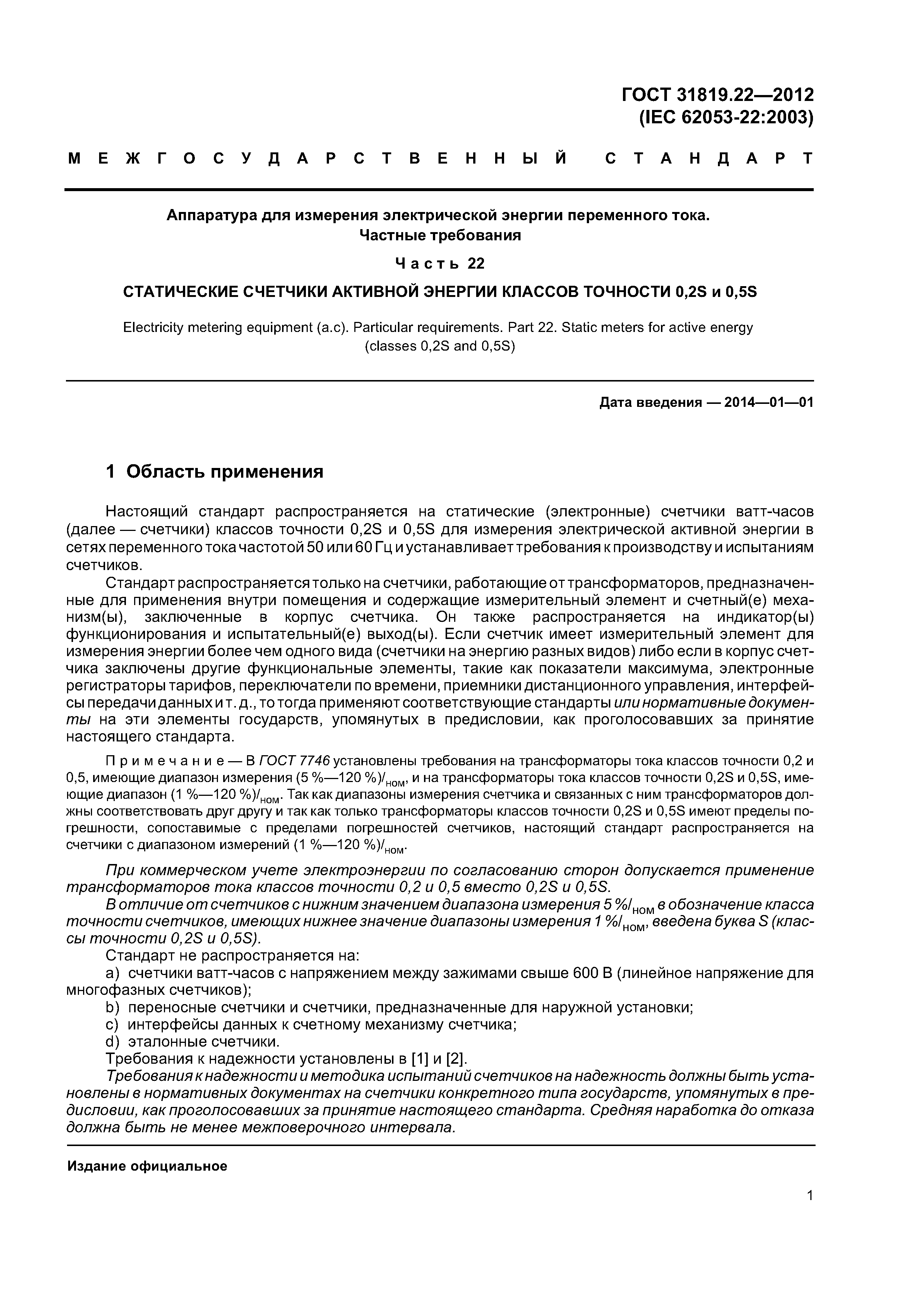

Область применения:	Стандарт распространяется на статические (электронные) счетчики ватт-часов классов точности 0,2S и 0,5S для измерения электрической активной энергии в сетях переменного тока частотой 50 или 60 Гц и устанавливает требования к производству и испытаниям счетчиков. Стандарт распространяется только на счетчики, работающие от трансформаторов, предназначенные для применения внутри помещения и содержащие измерительный элемент и счетный(е) механизм(ы), заключенные в корпус счетчика. Он также распространяется на индикатор(ы) функционирования и испытательный(е) выход(ы). Если счетчик имеет измерительный элемент для измерения энергии более чем одного вида (счетчики на энергию разных видов) либо если в корпус счетчика заключены другие функциональные элементы, такие как показатели максимума, электронные регистраторы тарифов, переключатели по времени, приемники дистанционного управления, интерфейсы передачи данных и т.д., то тогда применяют соответствующие стандарты или нормативные документы на эти элементы. Стандарт не распространяется на: а) счетчики ватт-часов с напряжением между зажимами свыше 600 В (линейное напряжение для многофазных счетчиков); б) переносные счетчики и счетчики, предназначенные для наружной установки; в) интерфейсы данных к счетному механизму счетчика; г) эталонные счетчики.

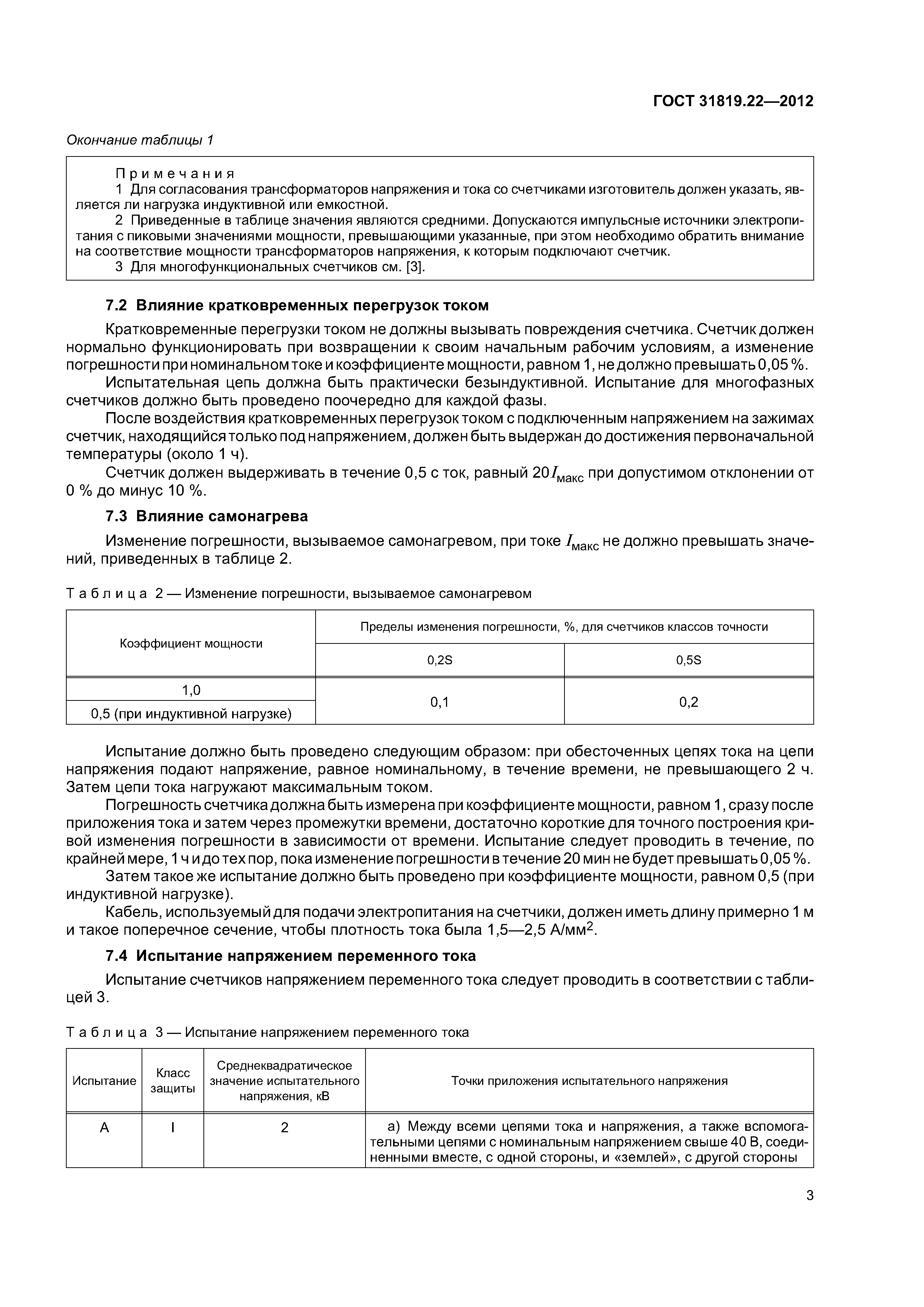

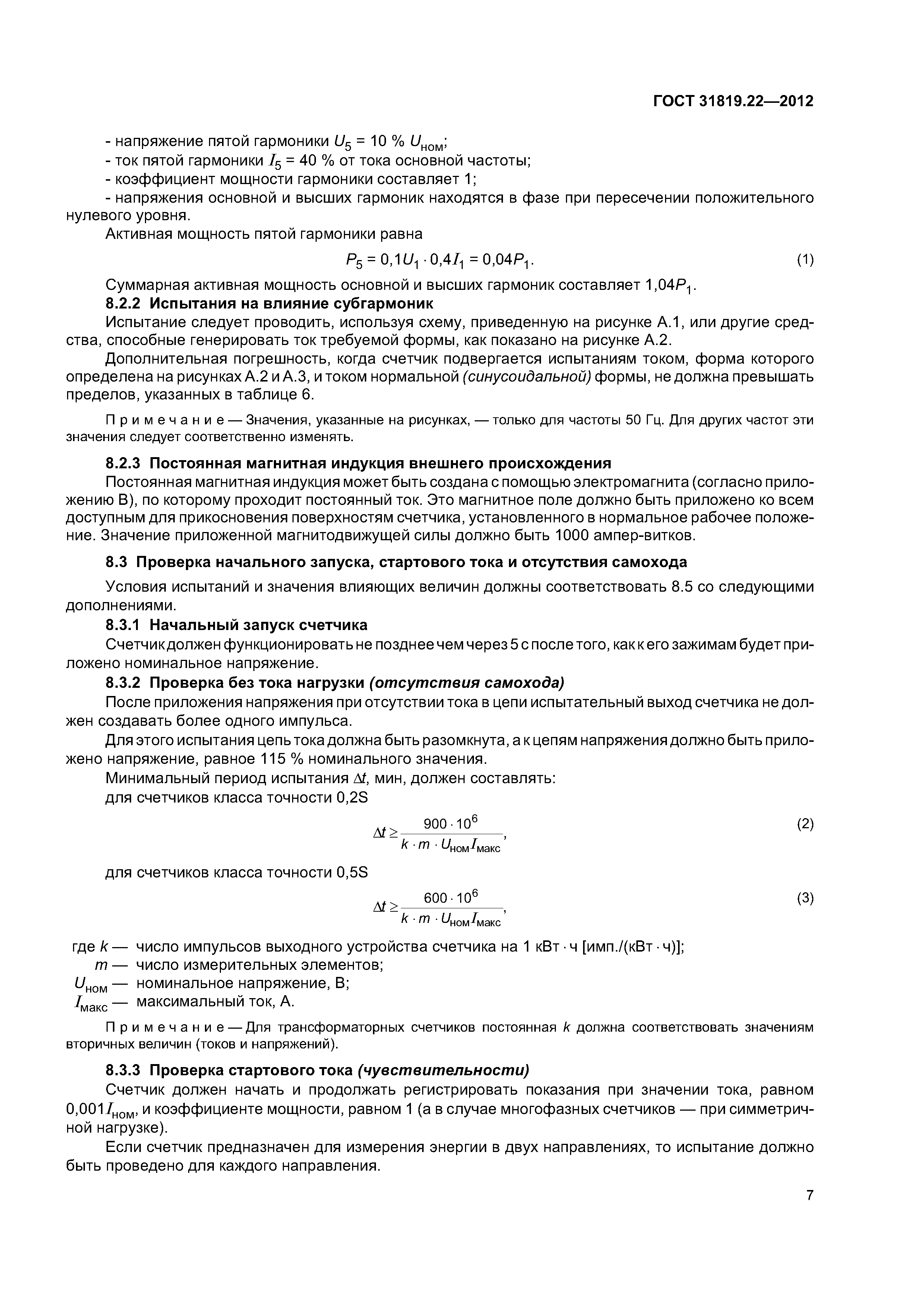

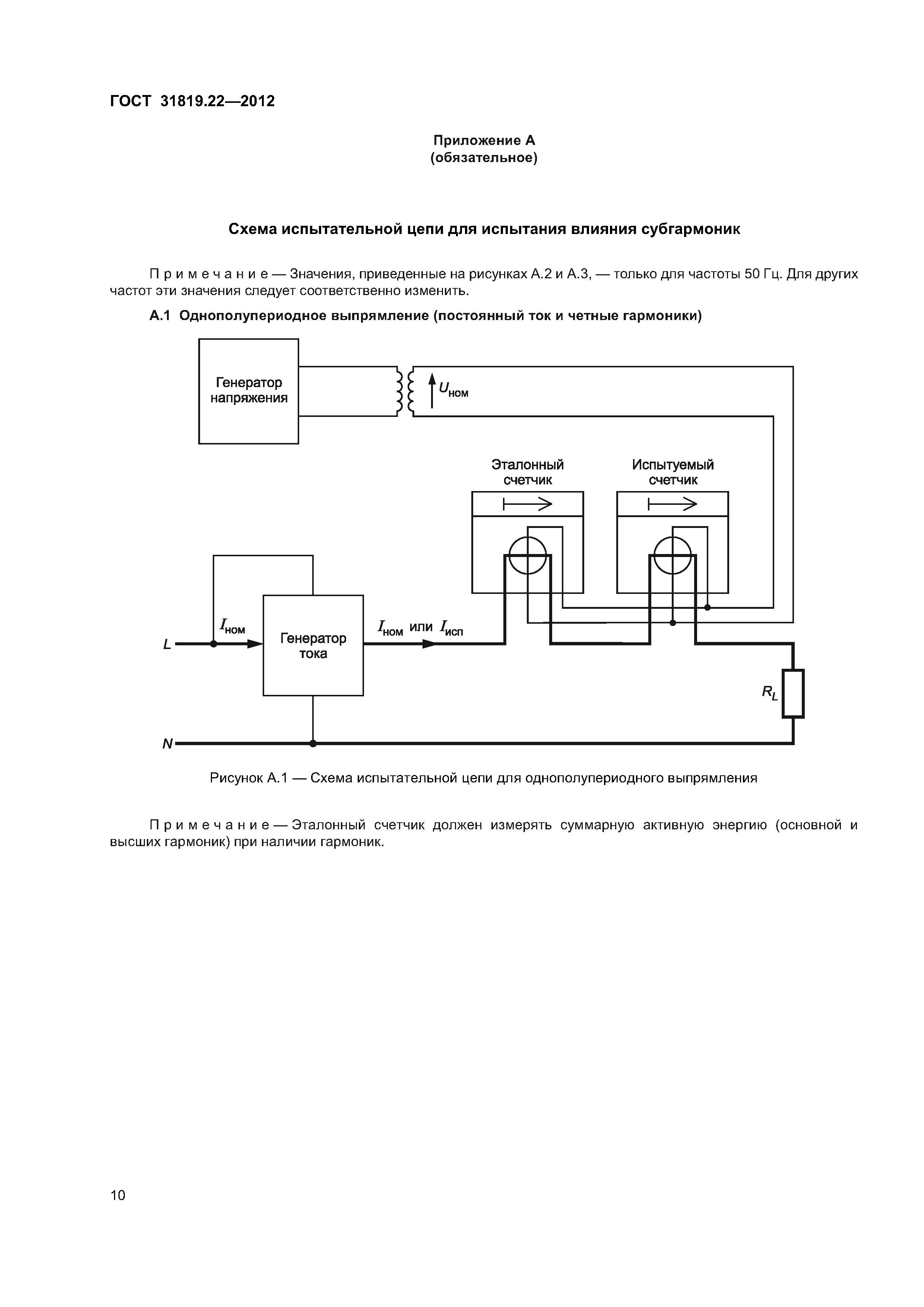

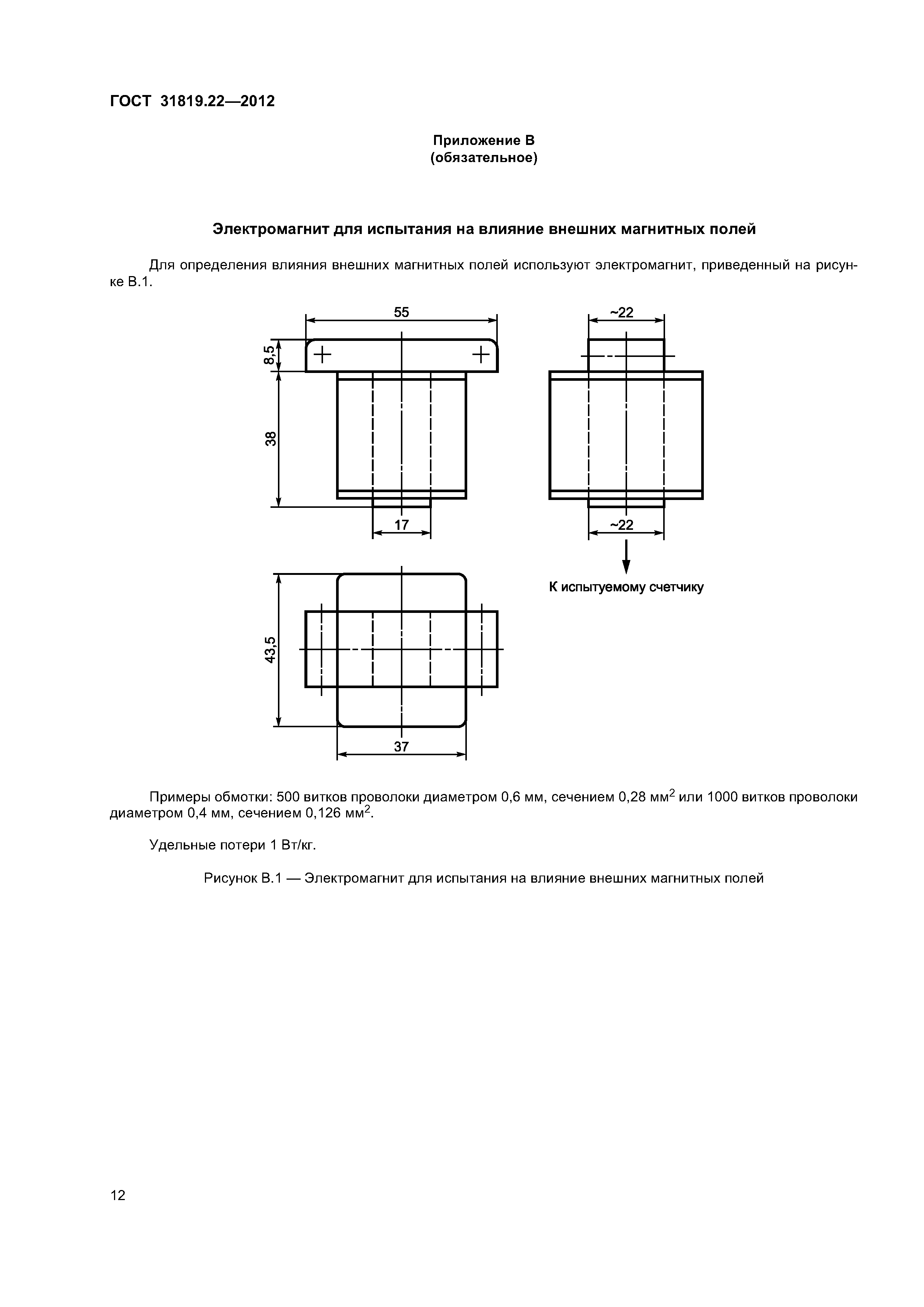

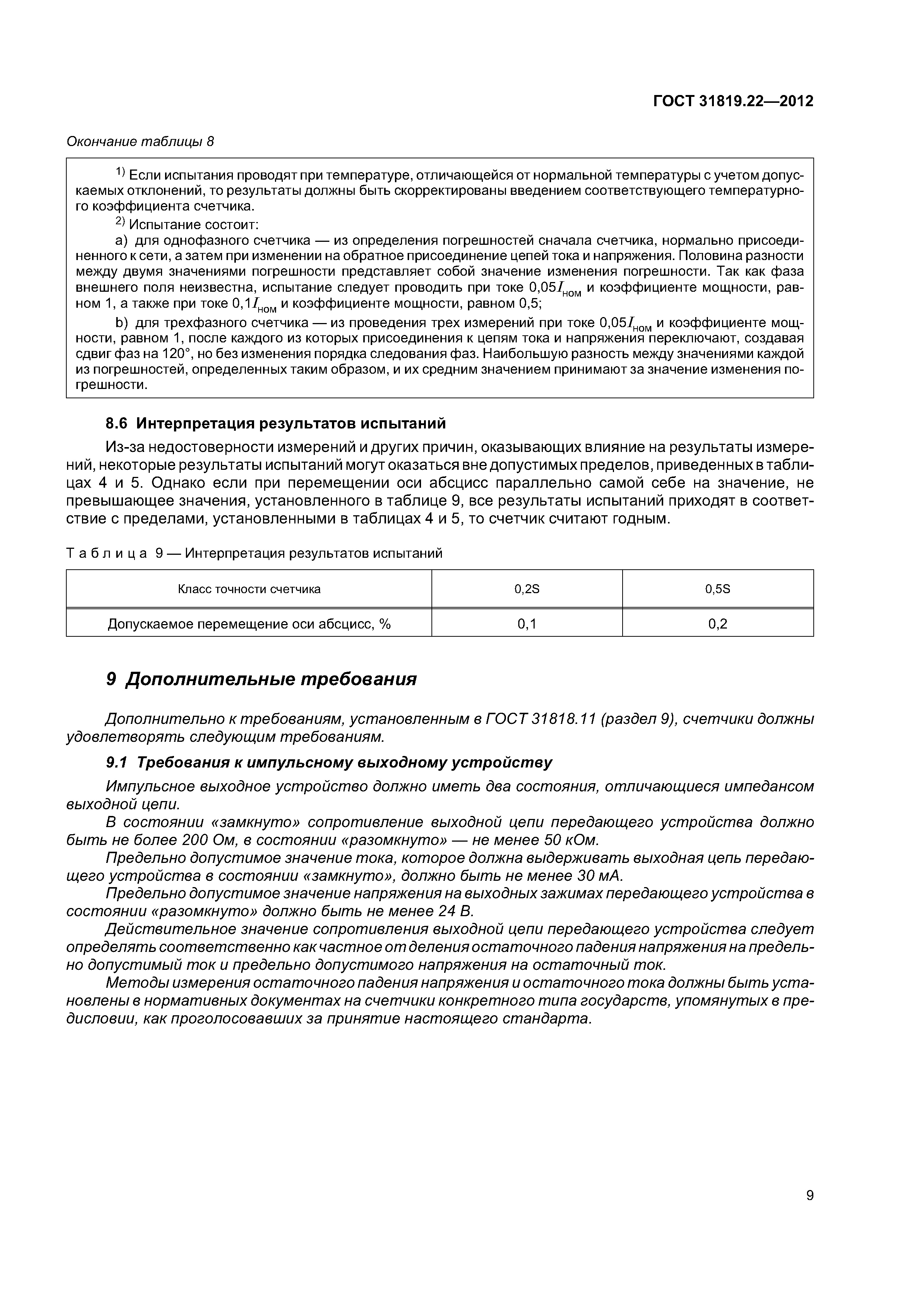

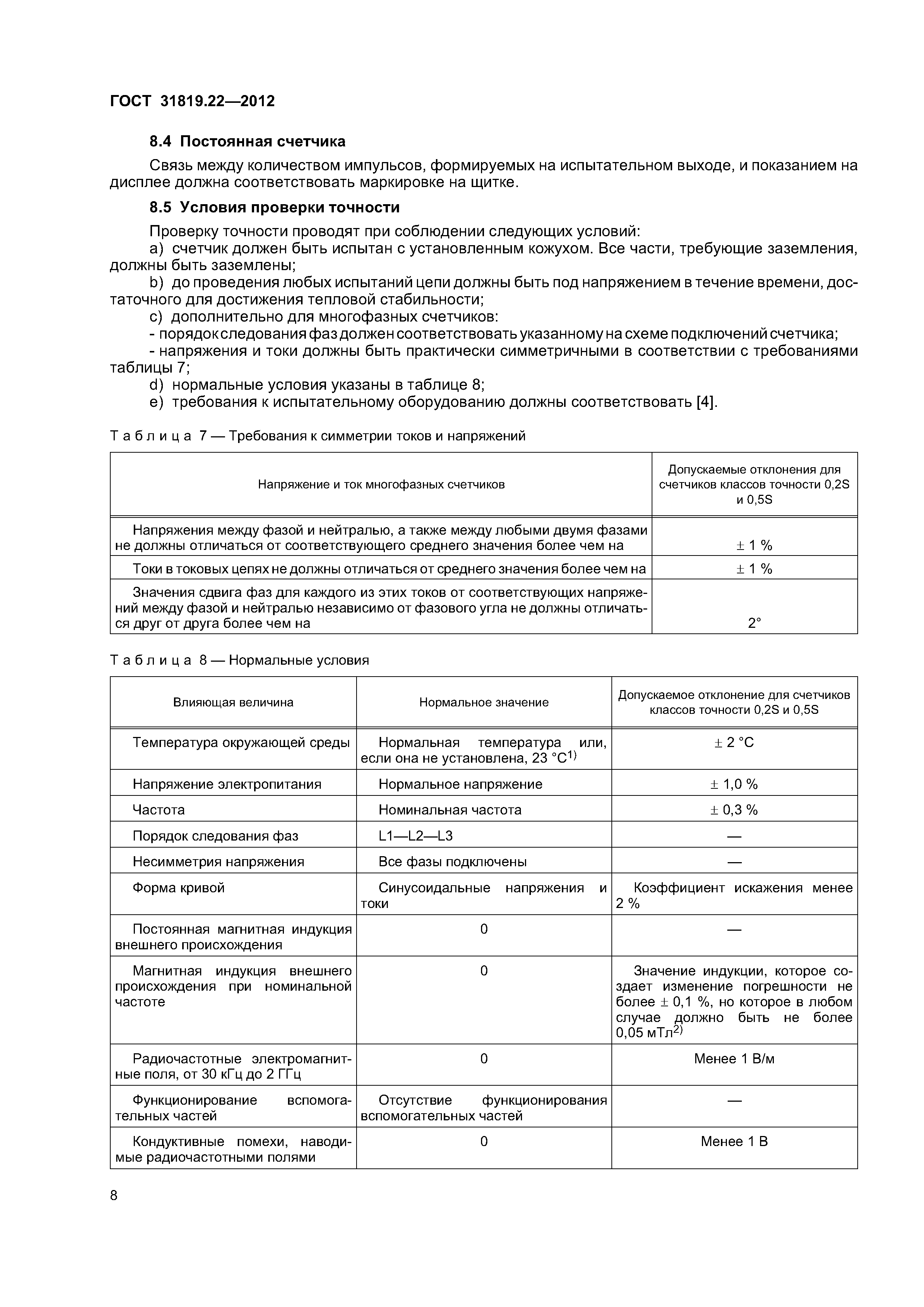

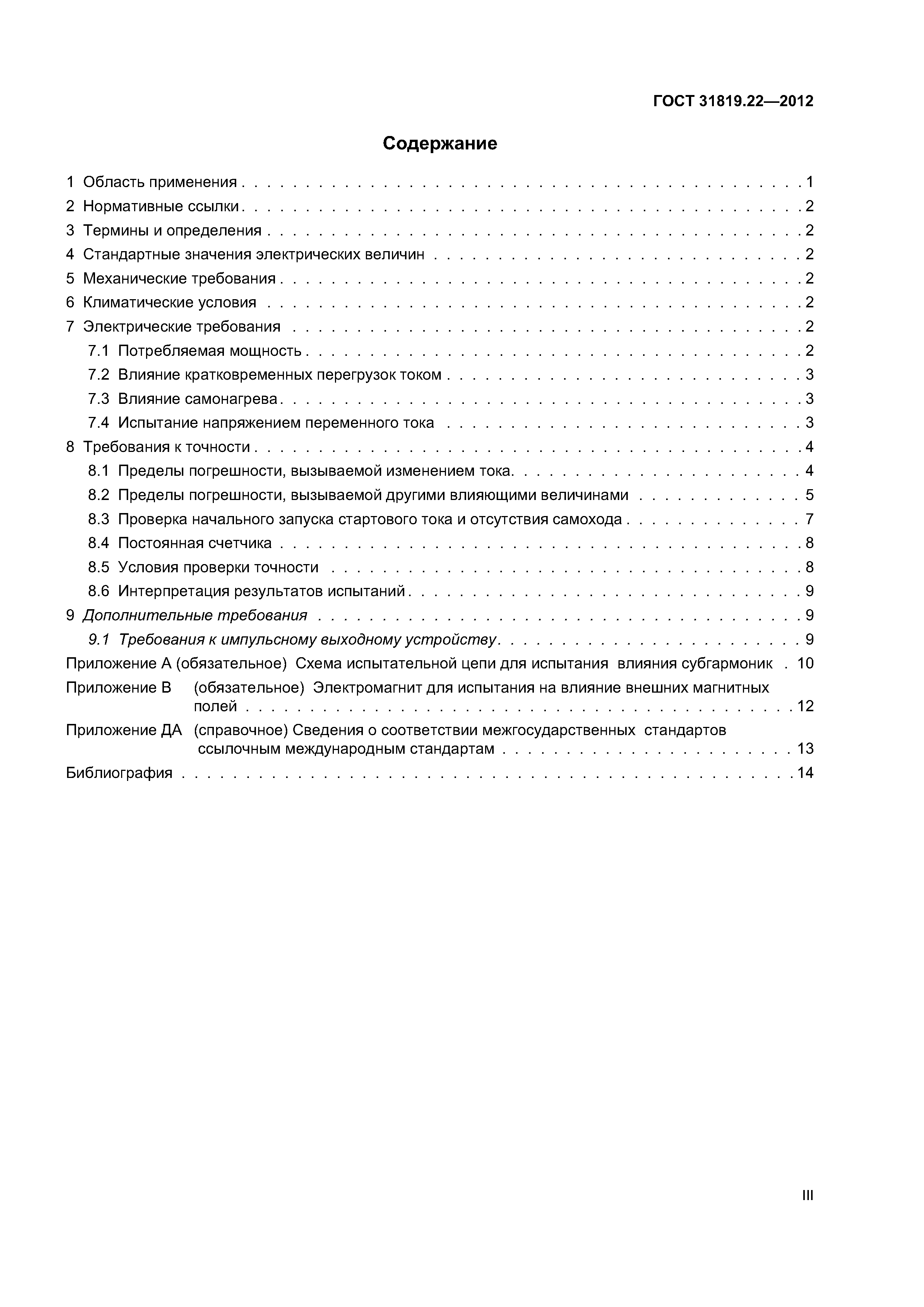

Оглавление:	1 Область применения 2 Нормативные ссылки 3 Термины и определения 4 Стандартные значения электрических величин 5 Механические требования 6 Климатические условия 7 Электрические требования    7.1 Потребляемая мощность    7.2 Влияние кратковременных перегрузок током    7.3 Влияние самонагрева    7.4 Испытание напряжением переменного тока 8 Требования к точности    8.1 Пределы погрешности, вызываемой изменением тока    8.2 Пределы погрешности, вызываемой другими влияющими величинами    8.3 Проверка начального запуска стартового тока и отсутствия самохода    8.4 Постоянная счетчика    8.5 Условия проверки точности    8.6 Интерпретация результатов испытаний 9 Дополнительные требования    9.1 Требования к импульсному выходному устройству Приложение А (обязательное) Схема испытательной цепи для испытания влияния субгармоник Приложение В (обязательное) Электромагнит для испытания на влияние внешних магнитных полей Приложение ДА (справочное) Сведения о соответствии межгосударственных стандартов ссылочным международным стандартам Библиография
Разработан:	ФГУП ВНИИНМАШ
Утверждён:	15.11.2012 Межгосударственный Совет по стандартизации, метрологии и сертификации (Inter-Governmental Council on Standardization, Metrology, and Certification 42) 22.11.2012 Федеральное агентство по техническому регулированию и метрологии (1038-ст)
Издан:	Стандартинформ (2013 г. )
Расположен в:	Техническая документация Электроэнергия МЕТРОЛОГИЯ И ИЗМЕРЕНИЯ. ФИЗИЧЕСКИЕ ЯВЛЕНИЯ Электричество. Магнетизм. Электрические и магнитные измерения Измерения электрических и магнитных величин Экология МЕТРОЛОГИЯ И ИЗМЕРЕНИЯ. ФИЗИЧЕСКИЕ ЯВЛЕНИЯ Электричество. Магнетизм. Электрические и магнитные измерения Измерения электрических и магнитных величин

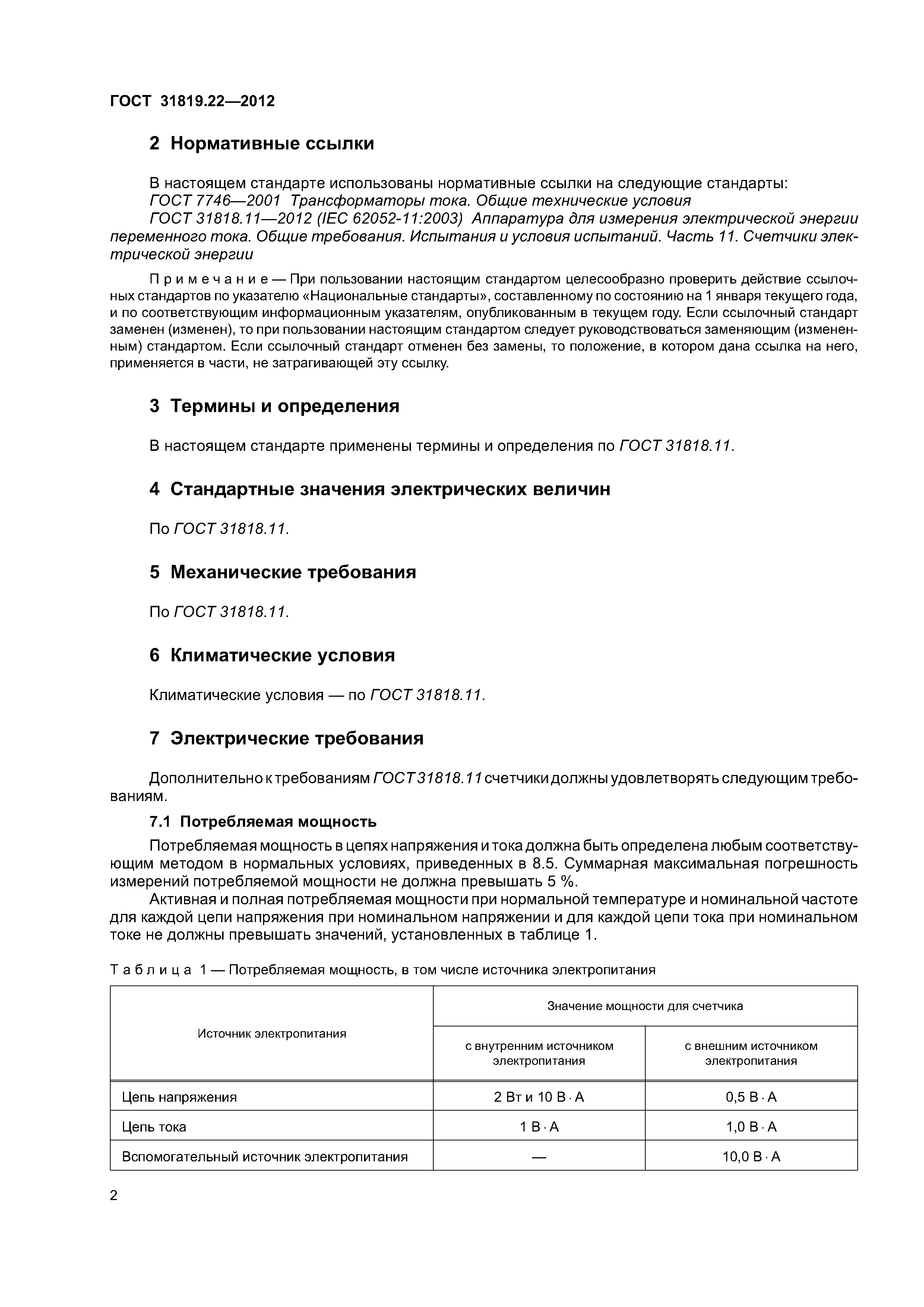

Нормативные ссылки:	ГОСТ 7746-2001 «Трансформаторы тока. Общие технические условия» ГОСТ 31818.11-2012 «Аппаратура для измерения электрической энергии переменного тока. Общие требования. Испытания и условия испытаний. Часть 11. Счетчики электрической энергии»
