Скачать ГОСТ 31818.11-2012 Аппаратура для измерения электрической энергии переменного тока. Общие требования. Испытания и условия испытаний. Часть 11. Счетчики электрической энергии

Дата актуализации: 10.08.2017

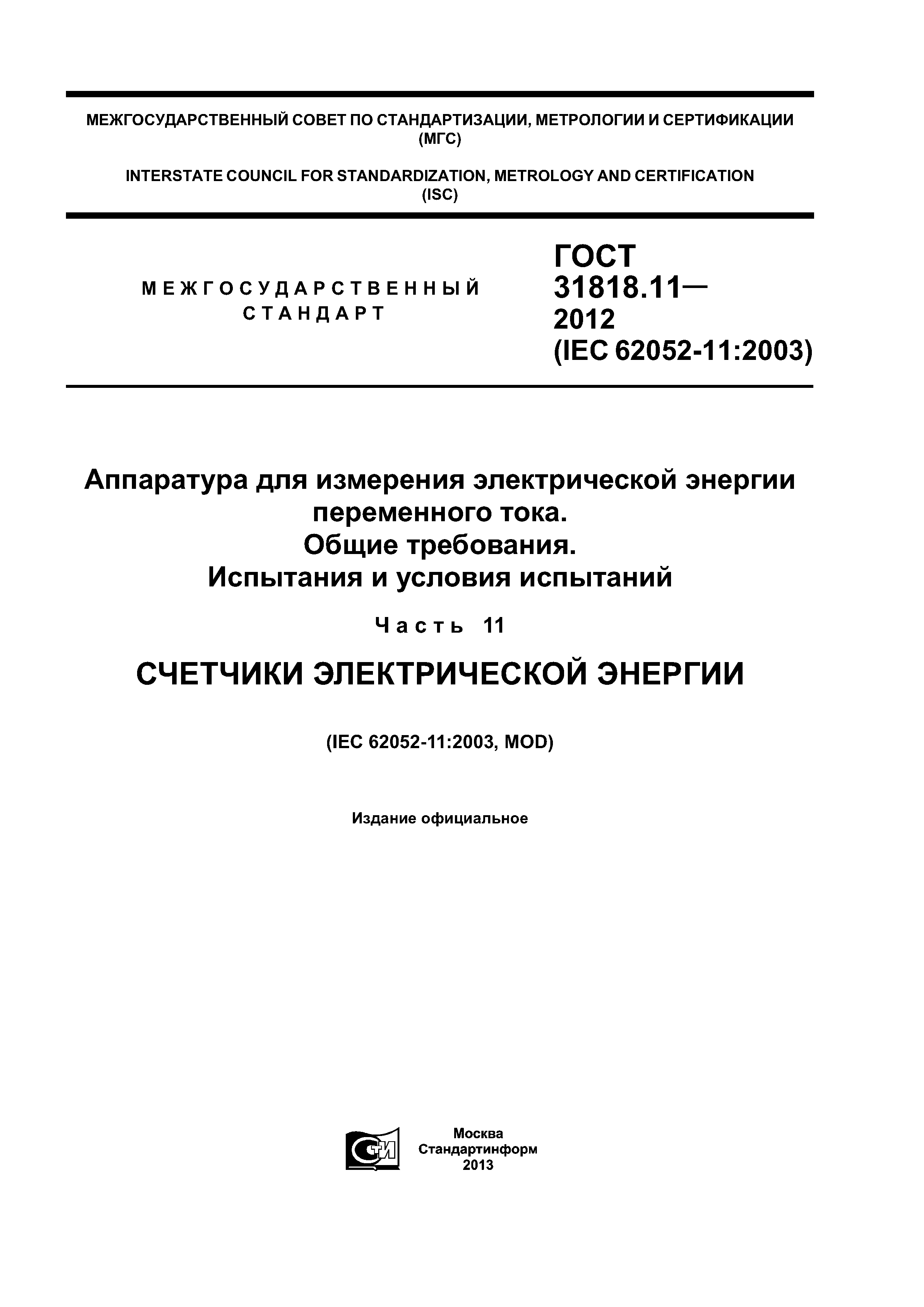

ГОСТ 31818.11-2012

Аппаратура для измерения электрической энергии переменного тока. Общие требования. Испытания и условия испытаний. Часть 11. Счетчики электрической энергии

Обозначение:	ГОСТ 31818.11-2012
Обозначение англ:	GOST 31818.11-2012
Статус:	действует
Название рус.:	Аппаратура для измерения электрической энергии переменного тока. Общие требования. Испытания и условия испытаний. Часть 11. Счетчики электрической энергии
Название англ.:	Electricity metering equipment (а.с.). Particular General requirements. Tests and test conditions. Part 11. Meters for electric energy
Дата добавления в базу:	01.10.2014
Дата актуализации:	05.05.2017
Дата введения:	01.01.2014

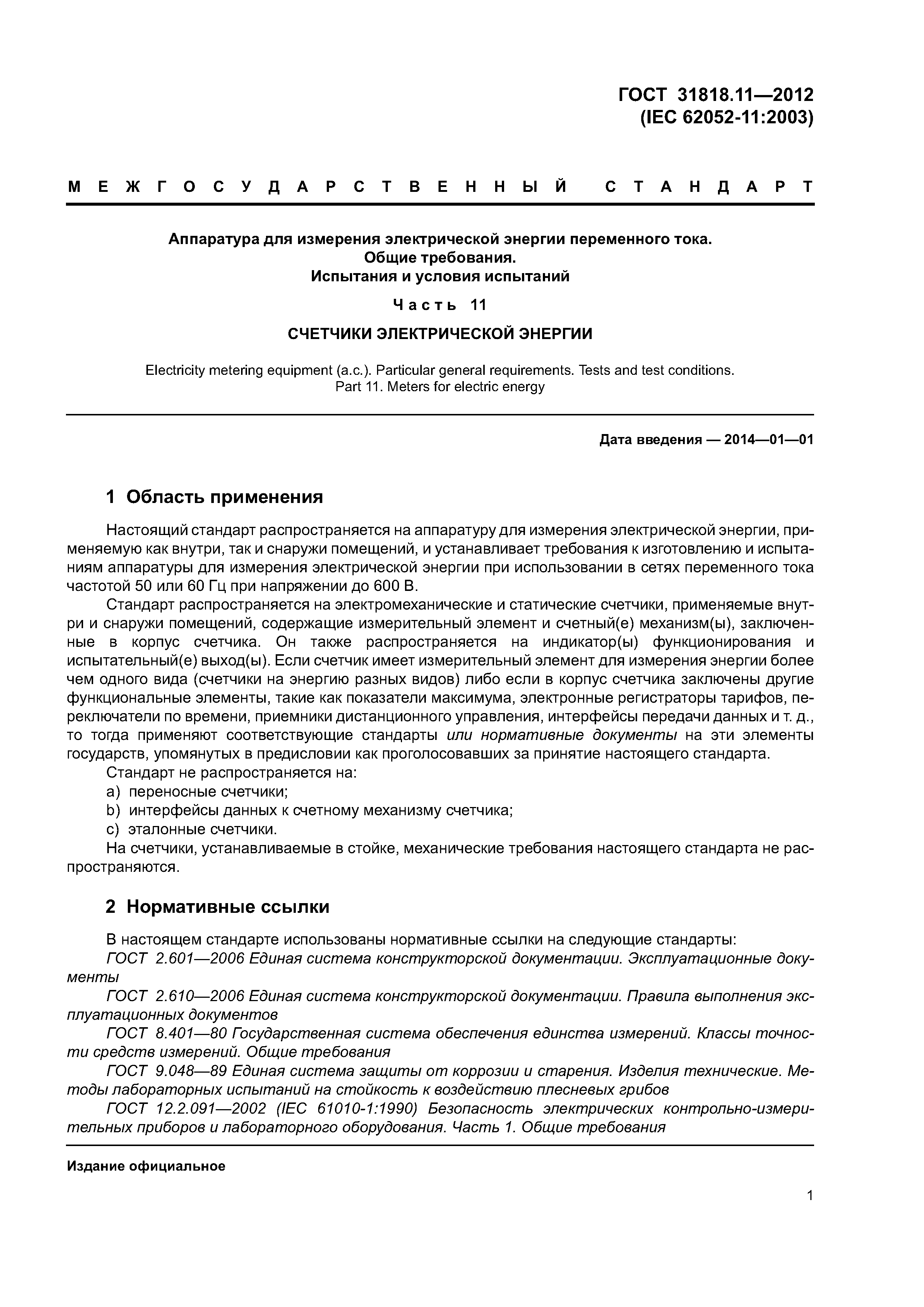

Область применения:	Стандарт распространяется на аппаратуру для измерения электрической энергии, применяемую как внутри, так и снаружи помещений, и устанавливает требования к изготовлению и испытаниям аппаратуры для измерения электрической энергии при использовании в сетях переменного тока частотой 50 или 60 Гц при напряжении до 600 В. Стандарт распространяется на электромеханические и статические счетчики, применяемые внутри и снаружи помещений, содержащие измерительный элемент и счетный(е) механизм(ы), заключенные в корпус счетчика. Он также распространяется на индикатор(ы) функционирования и испытательный(е) выход(ы). Если счетчик имеет из- мерительный элемент для измерения энергии более чем одного вида (счетчики на энергию разных видов) либо если в корпус счетчика заключены другие функциональные элементы, такие как показатели максимума, электронные регистраторы тарифов, переключатели по времени, приемники дистанционного управления, интерфейсы передачи данных и т. д., то тогда применяют соответствующие стандарты или нормативные документы на эти элементы государств, упомянутых в предисловии, как проголосовавших за принятие стандарта. Стандарт не распространяется на: а) переносные счетчики; b) интерфейсы данных к счетному механизму счетчика; c) эталонные счетчики. На счетчики, устанавливаемые в стойке, механические требования стандарта не распространяются.

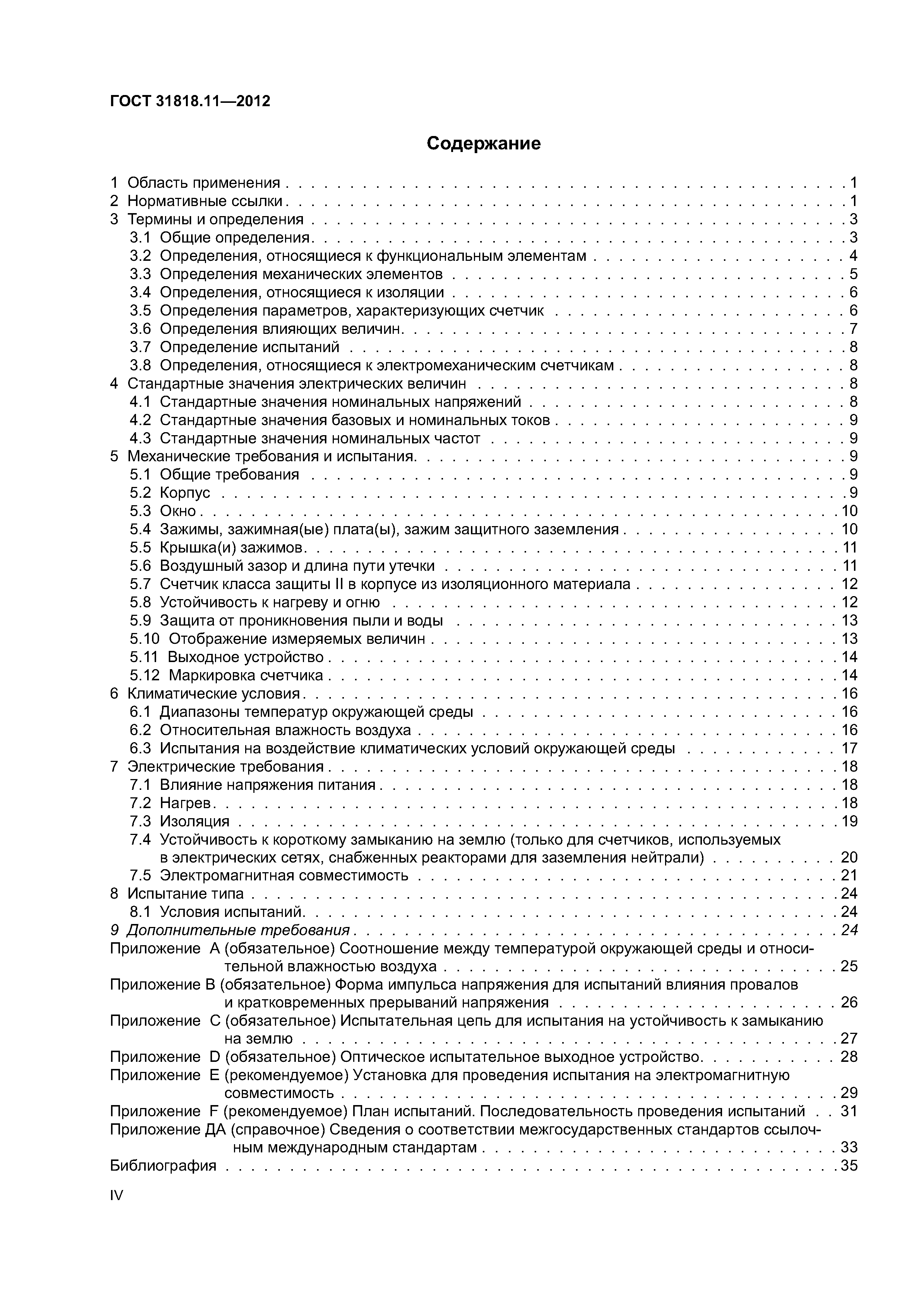

Оглавление:	1 Область применения 2 Нормативные ссылки 3 Термины и определения    3.1 Общие определения    3.2 Определения, относящиеся к функциональным элементам    3.3 Определения механических элементов    3.4 Определения, относящиеся к изоляции    3.5 Определения параметров, характеризующих счетчик    3.6 Определения влияющих величин    3.7 Определение испытаний    3.8 Определения, относящиеся к электромеханическим счетчикам 4 Стандартные значения электрических величин    4.1 Стандартные значения номинальных напряжений    4.2 Стандартные значения базовых и номинальных токов    4.3 Стандартные значения номинальных частот 5 Механические требования и испытания    5.1 Общие требования    5.2 Корпус    5.3 Окно    5.4 Зажимы, зажимная(ые) плата(ы), зажим защитного заземления    5.5 Крышка(и) зажимов    5.6 Воздушный зазор и длина пути утечки .    5.7 Счетчик класса защиты II в корпусе из изоляционного материала    5.8 Устойчивость к нагреву и огню    5.9 Защита от проникновения пыли и воды    5.10 Отображение измеряемых величин    5.11 Выходное устройство    5.12 Маркировка счетчика 6 Климатические условия    6.1 Диапазоны температур окружающей среды .    6.2 Относительная влажность воздуха    6.3 Испытания на воздействие климатических условий окружающей среды 7 Электрические требования    7.1 Влияние напряжения питания    7.2 Нагрев    7.3 Изоляция    7.4 Устойчивость к короткому замыканию на землю (только для счетчиков, используемых в электрических сетях, снабженных реакторами для заземления нейтрали)    7.5 Электромагнитная совместимость 8 Испытание типа    8.1 Условия испытаний 9 Дополнительные требования Приложение А (обязательное) Соотношение между температурой окружающей среды и относительной влажностью воздуха Приложение В (обязательное) Форма импульса напряжения для испытаний влияния провалов и кратковременных прерываний напряжения Приложение С (обязательное) Испытательная цепь для испытания на устойчивость к замыканию на землю Приложение D (обязательное) Оптическое испытательное выходное устройство Приложение E (рекомендуемое) Установка для проведения испытания на электромагнитную совместимость Приложение F (рекомендуемое) План испытаний. Последовательность проведения испытаний Приложение ДА (справочное) Сведения о соответствии межгосударственных стандартов ссылочным международным стандартам Библиография
Разработан:	ФГУП ВНИИНМАШ
Утверждён:	15.11.2012 Межгосударственный Совет по стандартизации, метрологии и сертификации (Inter-Governmental Council on Standardization, Metrology, and Certification 42) 22.11.2012 Федеральное агентство по техническому регулированию и метрологии (1035-ст)
Издан:	Стандартинформ (2013 г. )
Расположен в:	Техническая документация Электроэнергия МЕТРОЛОГИЯ И ИЗМЕРЕНИЯ. ФИЗИЧЕСКИЕ ЯВЛЕНИЯ Электричество. Магнетизм. Электрические и магнитные измерения Измерения электрических и магнитных величин Экология МЕТРОЛОГИЯ И ИЗМЕРЕНИЯ. ФИЗИЧЕСКИЕ ЯВЛЕНИЯ Электричество. Магнетизм. Электрические и магнитные измерения Измерения электрических и магнитных величин Строительство Стандарты Другие государственные стандарты, применяемые в строительстве Метрология и измерения. Физические явления

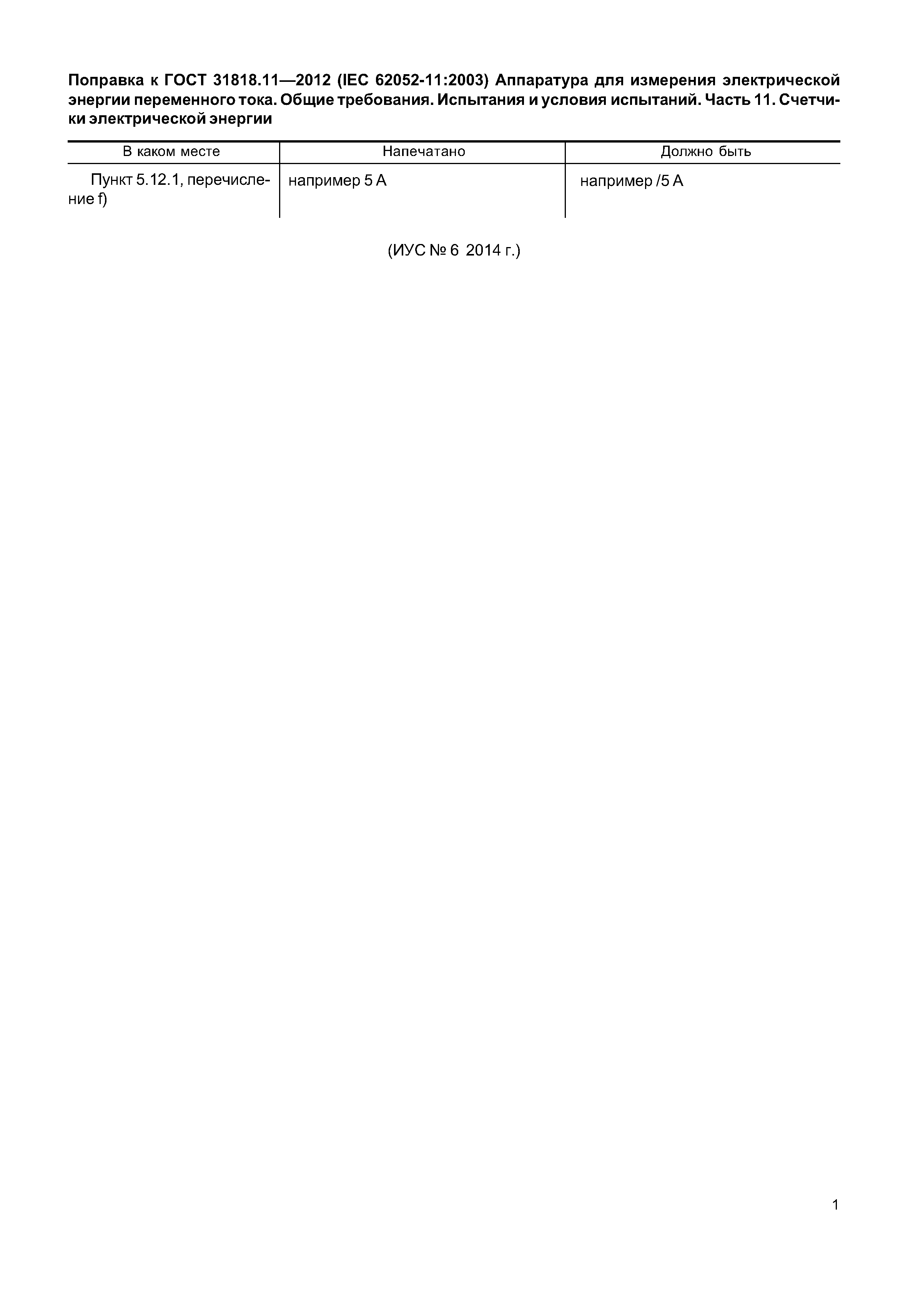

Список изменений:	поправка от 25.02.2014 (ИУС 6-2014)

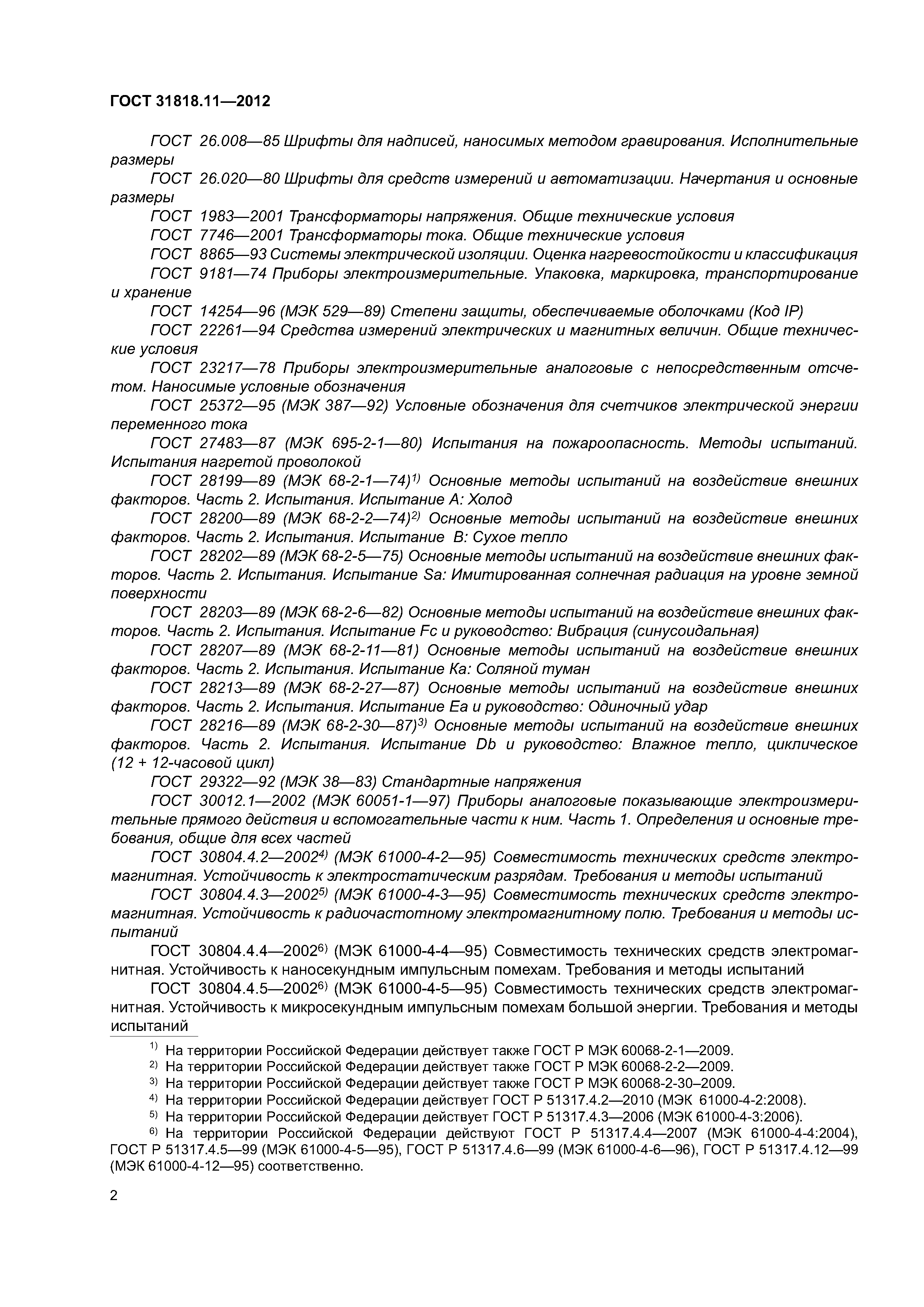

Нормативные ссылки:	ГОСТ 8865-93 «Системы электрической изоляции. Оценка нагревостойкости и классификация» ГОСТ 14254-96 «Степени защиты, обеспечиваемые оболочками (код IP)» ГОСТ 27483-87 «Испытания на пожароопасность. Методы испытаний. Испытания нагретой проволокой» ГОСТ 26.020-80 «Шрифты для средств измерений и автоматизации. Начертания и основные размеры» ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия» ГОСТ 23217-78 «Приборы электроизмерительные аналоговые с непосредственным отсчетом. Наносимые условные обозначения» ГОСТ 26.008-85 «Шрифты для надписей, наносимых методом гравирования. Исполнительные размеры» ГОСТ 28199-89 «Основные методы испытаний на воздействие внешних факторов. Часть 2. Испытания. Испытание А: Холод» ГОСТ 28200-89 «Основные методы испытаний на воздействие внешних факторов. Часть 2. Испытания. Испытание В: Сухое тепло» ГОСТ 28202-89 «Основные методы испытаний на воздействие внешних факторов. Часть 2. Испытания. Испытание Sа: Имитированная солнечная радиация на уровне земной поверхности» ГОСТ 28203-89 «Основные методы испытаний на воздействие внешних факторов. Часть 2. Испытания. Испытание Fс и руководство: Вибрация (синусоидальная)» ГОСТ 28207-89 «Основные методы испытаний на воздействие внешних факторов. Часть 2. Испытания. Испытание Ка: Соляной туман» ГОСТ 28213-89 «Основные методы испытаний на воздействие внешних факторов. Часть 2. Испытания. Испытание Еа и руководство: Одиночный удар» ГОСТ 28216-89 «Основные методы испытаний на воздействие внешних факторов. Часть 2. Испытания. Испытание Db и руководство : Влажное тепло, циклическое (12 + 12 часовой цикл)» ГОСТ 29322-92 «Стандартные напряжения» ГОСТ 8.401-80 «Государственная система обеспечения единства измерений. Классы точности средств измерений. Общие требования» ГОСТ 9.048-89 «Единая система защиты от коррозии и старения. Изделия технические. Методы лабораторных испытаний на стойкость к воздействию плесневых грибов» ГОСТ 9181-74 «Приборы электроизмерительные. Упаковка, маркировка, транспортирование и хранение» ГОСТ Р 51317.4.12-99 «Совместимость технических средств электромагнитная. Устойчивость к колебательным затухающим помехам. Требования и методы испытаний» ГОСТ Р 51317.4.5-99 «Совместимость технических средств электромагнитная. Устойчивость к микросекундным импульсным помехам большой энегрии. Требования и методы испытаний» ГОСТ Р 51317.4.6-99 «Совместимость технических средств электромагнитная. Устойчивость к кондуктивным помехам, наведенным радиочастотными электромагнитными полями. Требования и методы испытаний» ГОСТ 30012.1-2002 «Приборы аналоговые показывающие электроизмерительные прямого действия и вспомогательные части к ним. Часть 1. Определения и основные требования, общие для всех частей» ГОСТ 1983-2001 «Трансформаторы напряжения. Общие технические условия» ГОСТ 7746-2001 «Трансформаторы тока. Общие технические условия» ГОСТ МЭК 60335-2-92-2004 «Безопасность бытовых и аналогичных электрических приборов. Часть 2-92. Дополнительные требования к газонным рыхлителям и щелевателям, управляемым рядом идущим оператором» ГОСТ 2.601-2006 «Единая система конструкторской документации. Эксплуатационные документы» ГОСТ 2.610-2006 «Единая система конструкторской документации. Правила выполнения эксплуатационных документов» ГОСТ Р 51317.4.3-2006 «Совместимость технических средств электромагнитная. Устойчивость к радиочастотному электромагнитному полю. Требования и методы испытаний» ГОСТ Р 51318.22-2006 «Совместимость технических средств электромагнитная. Оборудование информационных технологий. Радиопомехи индустриальные. Нормы и методы измерений» ГОСТ Р 51317.4.4-2007 «Совместимость технических средств электромагнитная. Устойчивость к наносекундным импульсным помехам. Требования и методы испытаний» ГОСТ Р МЭК 60068-2-1-2009 «Испытания на воздействие внешних факторов. Часть 2-1. Испытания. Испытание А: Холод» ГОСТ Р МЭК 60068-2-2-2009 «Испытания на воздействие внешних факторов. Часть 2-2. Испытания. Испытание В: Сухое тепло» ГОСТ Р МЭК 60068-2-30-2009 «Испытания на воздействия внешних факторов. Часть 2-30. Испытания. Испытание Db: Влажное тепло, циклическое (12 ч +12-часовой цикл)» ГОСТ Р 51317.4.2-2010 «Совместимость технических средств электромагнитная. Устойчивость к электростатическим разрядам. Требования и методы испытаний»

Текстовое изменение поправка от 25.02.2014
