Скачать ГОСТ CISPR 32-2015 Электромагнитная совместимость оборудования мультимедиа. Требования к электромагнитной эмиссии
Дата актуализации: 10.08.2017

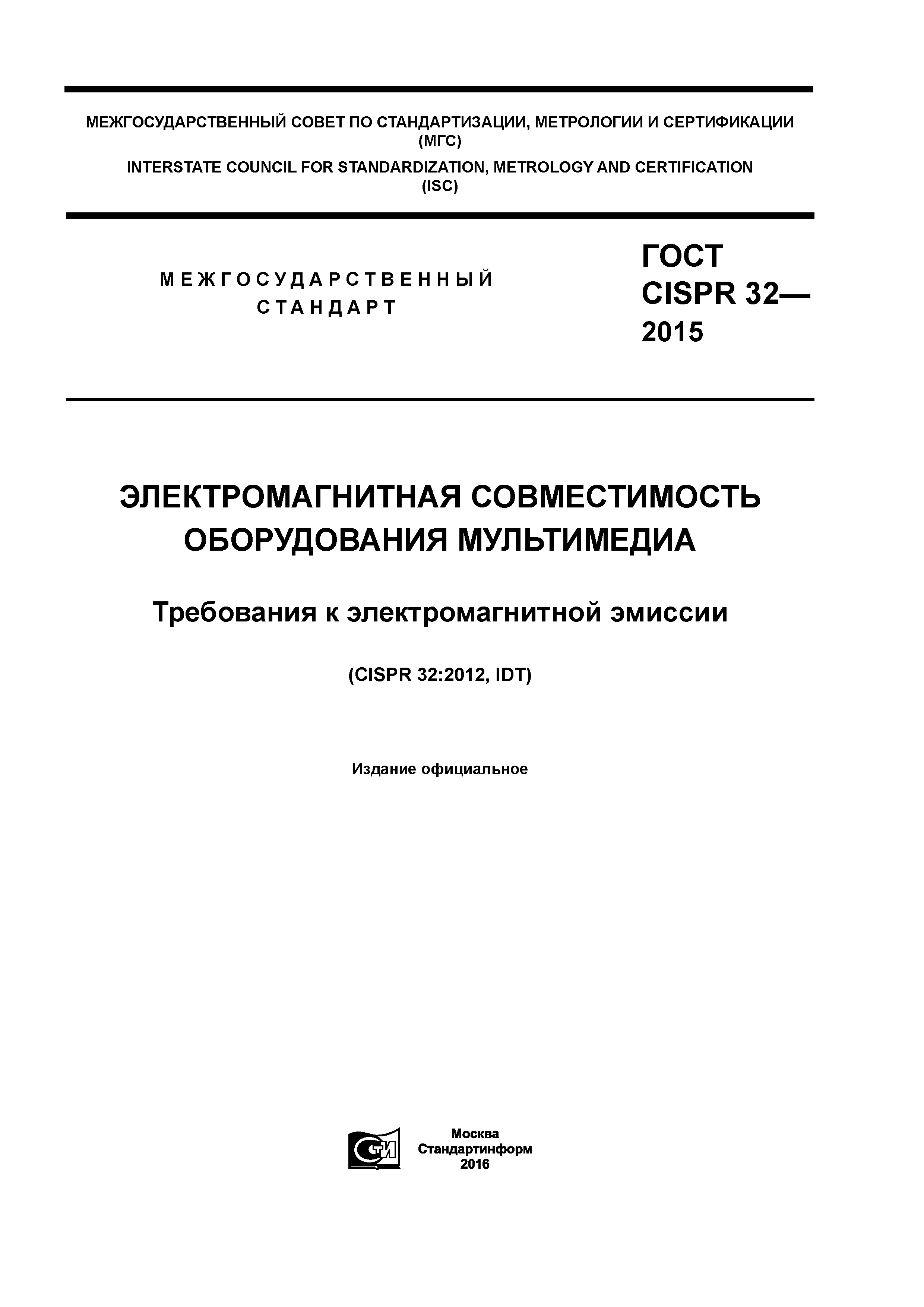

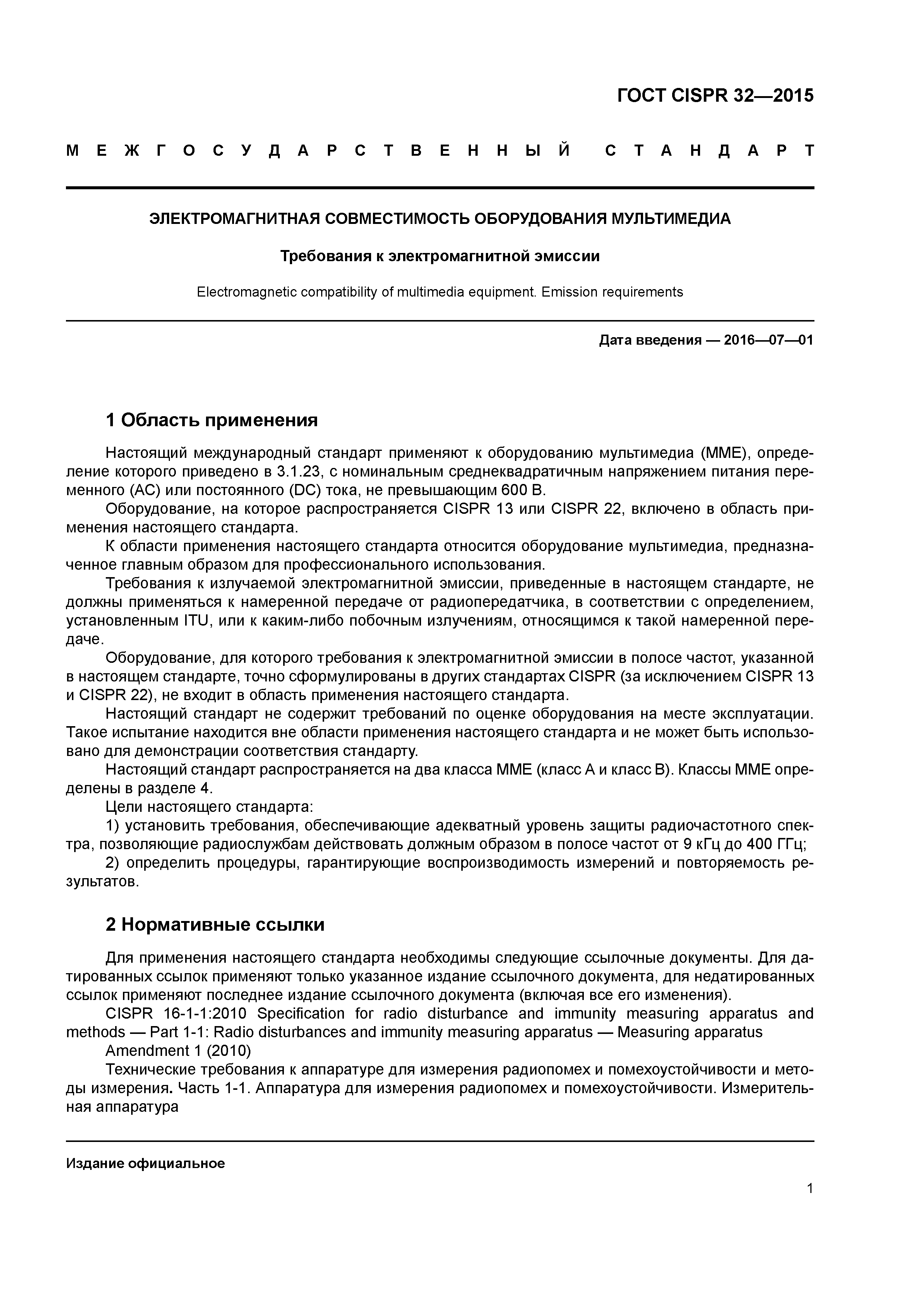

ГОСТ CISPR 32-2015
Электромагнитная совместимость оборудования мультимедиа. Требования к электромагнитной эмиссии
| Обозначение: | ГОСТ CISPR 32-2015 |
| Обозначение англ: | 32-2015 |
| Статус: | введен впервые |
| Название рус.: | Электромагнитная совместимость оборудования мультимедиа. Требования к электромагнитной эмиссии |
| Название англ.: | Electromagnetic compatibility of multimedia equipment. Emission requirements |
| Дата добавления в базу: | 01.02.2017 |
| Дата актуализации: | 05.05.2017 |
| Дата введения: | 01.07.2016 |
| Область применения: | Международный стандарт применяют к оборудованию мультимедиа (ММЕ) с номинальным среднеквадратичным напряжением питания переменного (АС) или постоянного (DC) тока, не превышающим 600 В. Оборудование, на которое распространяется CISPR 13 или CISPR 22, включено в область применения настоящего стандарта. К области применения стандарта относится оборудование мультимедиа, предназначенное главным образом для профессионального использования. |

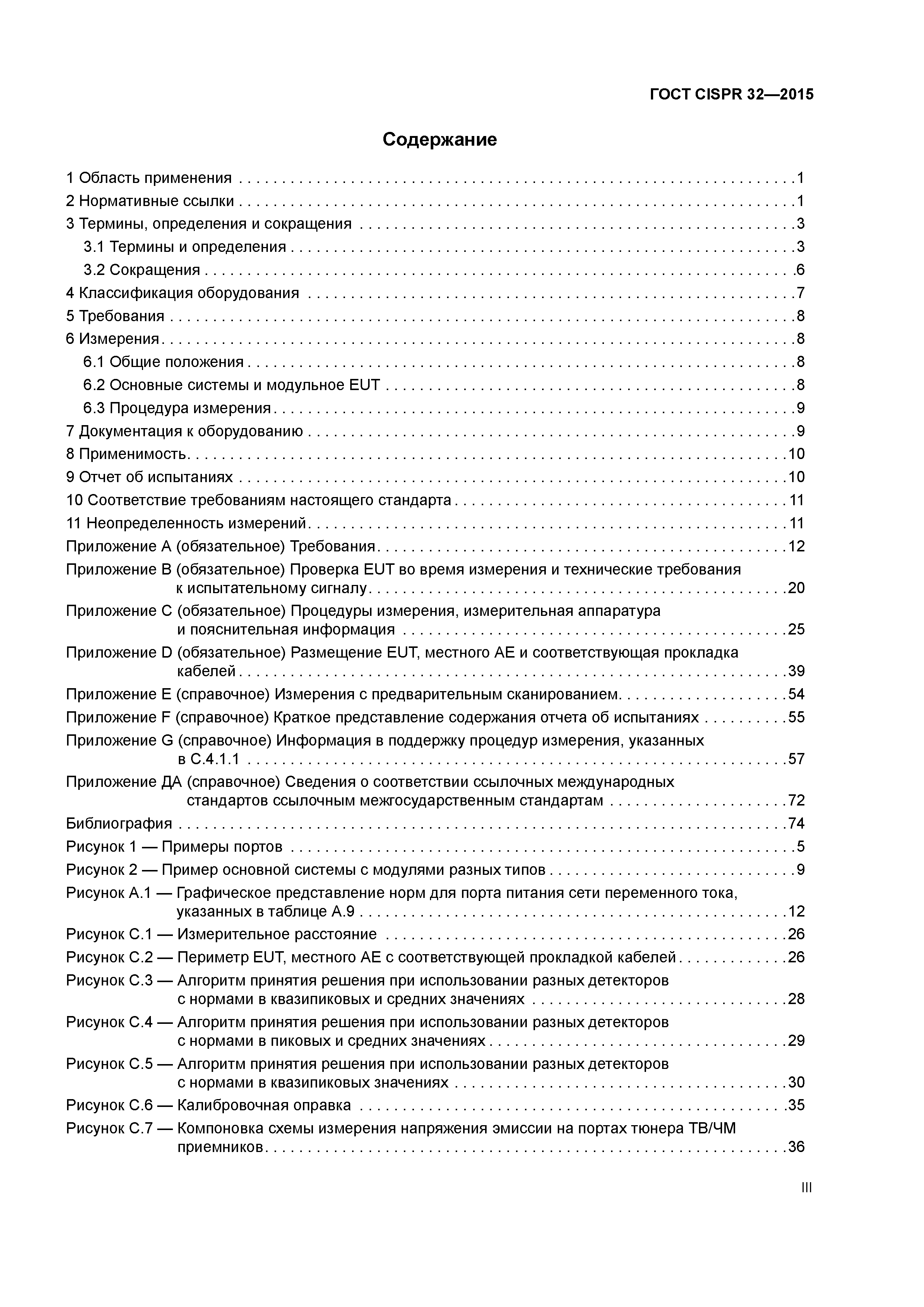

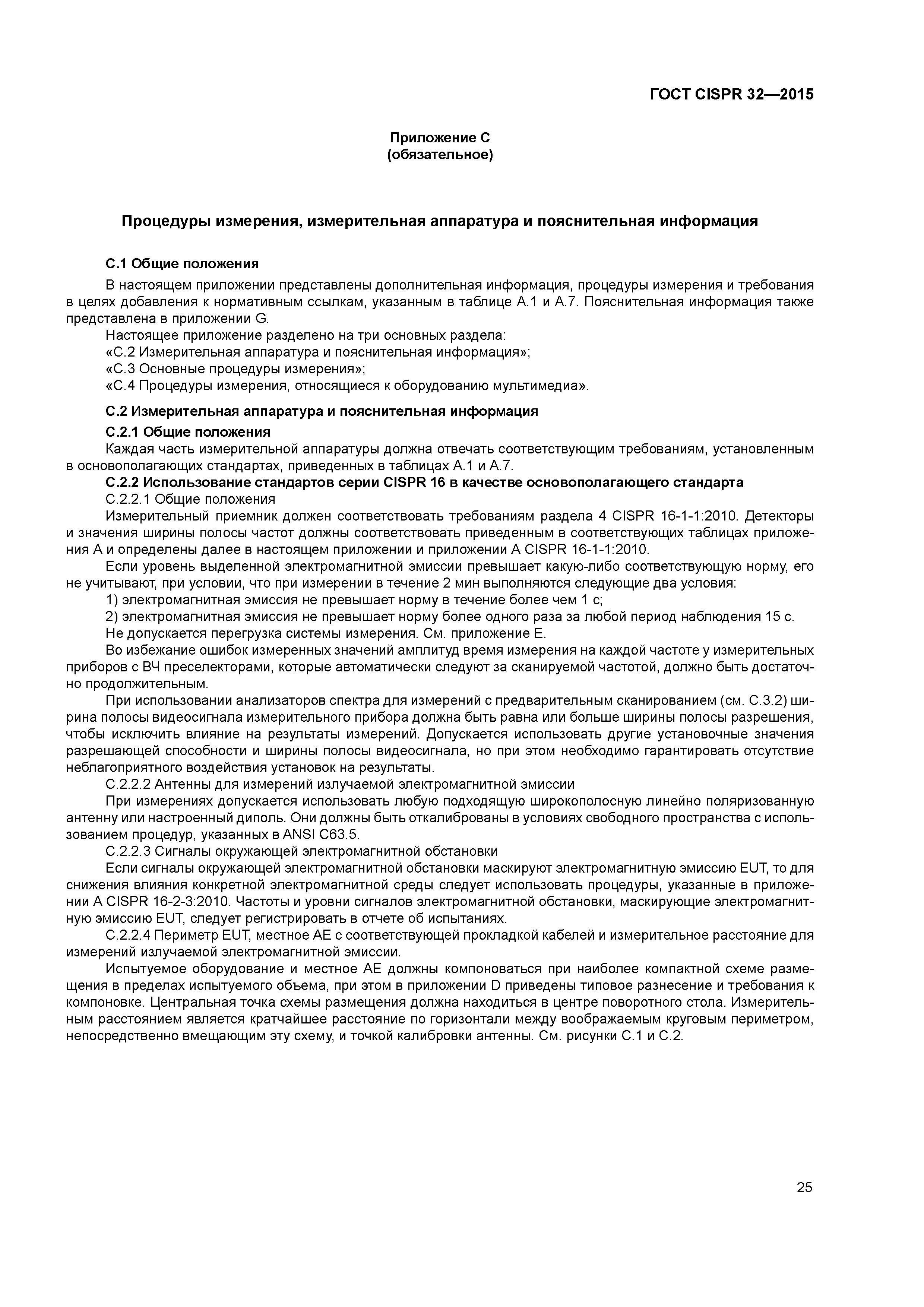

| Оглавление: | 1 Область применения 2 Нормативные ссылки 3 Термины, определения и сокращения 3.1 Термины и определения 3.2 Сокращения 4 Классификация оборудования 5 Требования 6 Измерения 6.1 Общие положения 6.2 Основные системы и модульное EUT 6.3 Процедура измерения 7 Документация к оборудованию 8 Применимость 9 Отчет об испытаниях 10 Соответствие требованиям настоящего стандарта 11 Неопределенность измерений Приложение А (обязательное) Требования Приложение B (обязательное) Проверка EUT во время измерения и технические требования к испытательному сигналу Приложение С (обязательное) Процедуры измерения, измерительная аппаратура и пояснительная информация Приложение D (обязательное) Размещение EUT, местного АЕ и соответствующая прокладка кабелей Приложение Е (справочное) Измерения с предварительным сканированием Приложение F (справочное) Краткое представление содержания отчета об испытаниях Приложение G (справочное) Информация в поддержку процедур измерения, указанных в С.4.1.1 Приложение ДА (справочное) Сведения о соответствии ссылочных международных стандартов ссылочным межгосударственным стандартам Библиография Рисунок 1 — Примеры портов Рисунок 2 — Пример основной системы с модулями разных типов Рисунок А.1 — Графическое представление норм для порта питания сети переменного тока, указанных в таблице А.9 Рисунок С.1 — Измерительное расстояние Рисунок С.2 — Периметр EUT, местного АЕ с соответствующей прокладкой кабелей Рисунок С.3 — Алгоритм принятия решения при использовании разных детекторов с нормами в квазипиковых и средних значениях Рисунок С.4 — Алгоритм принятия решения при использовании разных детекторов с нормами в пиковых и средних значениях Рисунок С.5 — Алгоритм принятия решения при использовании разных детекторов с нормами в квазипиковых значениях Рисунок С.6 — Калибровочная оправка Рисунок С.7 — Компоновка схемы измерения напряжения эмиссии на портах тюнера ТВ/ЧМ приемников Рисунок С.8 — Компоновка схемы измерения полезного сигнала и напряжения электромагнитной эмиссии на выходном порте ВЧ модулятора EUT Рисунок D.1 — Пример схемы измерения настольного EUT (кондуктивная и излучаемая электромагнитная эмиссия) (вид сверху) Рисунок D.2 — Пример схемы измерения настольного EUT (измерение кондуктивной электромагнитной эмиссии — альтернатива 1) Рисунок D.3 — Пример схемы измерения настольного EUT (измерение кондуктивной электромагнитной эмиссии — альтернатива 2) Рисунок D.4 — Пример схемы измерения настольного EUT при измерении в соответствии с С.4.1.6.4 Рисунок D.5 — Пример схемы измерения настольного EUT (измерение кондуктивной электромагнитной эмиссии — альтернатива 2 с указанием позиции AAN) Рисунок D.6 — Пример схемы измерения напольного EUT (измерение кондуктивной электромагнитной эмиссии) Рисунок D.7 — Пример схемы измерения комбинаций EUT (измерение кондуктивной электромагнитной эмиссии) Рисунок D.8 — Пример схемы измерения настольного EUT (измерение излучаемой электромагнитной эмиссии) Рисунок D.9 — Пример схемы измерения напольного EUT (измерение излучаемой электромагнитной эмиссии) Рисунок D.10 — Пример схемы измерения комбинаций EUT (измерение излучаемой электромагнитной эмиссии) Рисунок G.1 — Пример AAN для использования с одной неэкранированной симметричной двухпроводной линией Рисунок G.2 — Пример AAN с большим затуханием преобразования общего несимметричного напряжения (LCL) для использования с одной или двумя неэкранированными симметричными двухпроводными линиями Рисунок G.3 — Пример AAN с большим затуханием преобразования общего несимметричного напряжения (LCL) для использования с одной, двумя, тремя или четырьмя неэкранированными симметричными двухпроводными линиями Рисунок G.4 — Пример AAN, включающего в себя согласующую схему источника 50 Ом на порте измерения напряжения, для использования с двумя неэкранированными симметричными двухпроводными линиями Рисунок G.5 — Пример AAN для использования с двумя неэкранированными симметричными двухпроводными линиями Рисунок G.6 — Пример AAN, включающего в себя согласующую схему источника 50 Ом на порте измерения напряжения, для использования с четырьмя неэкранированными симметричными двухпроводными линиями Рисунок G.7 — Пример AAN для использования с четырьмя неэкранированными симметричными двухпроводными линиями Рисунок G.8 — Пример AAN для использования с коаксиальными кабелями, включающего в себя внутреннюю катушку индуктивности общего несимметричного режима, формируемую бифилярной намоткой изолированного центрального проводника и изолированного экранного проводника на общем магнитном сердечнике (например, ферритовом тороиде) Рисунок G.9 — Пример AAN для использования с коаксиальными кабелями, включающего в себя внутреннюю катушку индуктивности общего несимметричного режима, формируемую миниатюрным коаксиальным кабелем (коаксиальный кабель с миниатюрным полужестким цельным медным экраном или с двойной оплеткой), намотанным на ферритовые тороиды Рисунок G.10 — Пример AAN для использования с многожильными экранированными кабелями, включающего в себя внутреннюю катушку индуктивности общего несимметричного режима, формируемую бифилярной намоткой нескольких изолированных сигнальных проводов и изолированного экранного проводника на общем магнитном сердечнике (например, ферритовом тороиде) Рисунок G.11 — Пример AAN для использования с многожильными экранированными кабелями, включающего в себя внутреннюю катушку индуктивности общего несимметричного режима, формируемую намоткой многожильного экранированного кабеля на ферритовые тороиды Рисунок G.12 — Базовая схема при рассмотрении норм с указанным общим несимметричным полным сопротивлением 150 Ом Рисунок G.13 — Базовая схема при измерении с неизвестным общим несимметричным полным сопротивлением Рисунок G.14 — Схема полных сопротивлений компонентов для метода, указанного в С.4.1.6.3. Рисунок G.15 — Основная измерительная установка для измерения суммарного полного сопротивления 150 Ом и ферритов Таблица 1 — Требуемая наивысшая частота при измерении излучаемой электромагнитной эмиссии Таблица А.1 — Излучаемая электромагнитная эмиссия, основополагающие стандарты и ограничение использования отдельных методов эмиссии Таблица А.2 — Требования к излучаемой электромагнитной эмиссии на частотах до 1 ГГц для оборудования класса А Таблица А.3 — Требования к излучаемой электромагнитной эмиссии на частотах свыше 1 ГГц для оборудования класса А Таблица А.4 — Требования к излучаемой электромагнитной эмиссии на частотах до 1 ГГц для оборудования класса В Таблица А.5 — Требования к излучаемой электромагнитной эмиссии на частотах свыше 1 ГГц для оборудования класса В Таблица А.6 — Требования к излучаемой электромагнитной эмиссии от ЧМ приемников Таблица А.7 — Кондуктивная электромагнитная эмиссия, основополагающие стандарты и ограничение использования отдельных методов Таблица А.8 — Требования к кондуктивной электромагнитной эмиссии от портов питания сети переменного тока для оборудования класса А Таблица А.9 — Требования к кондуктивной электромагнитной эмиссии от портов питания сети переменного тока для оборудования класса В Таблица А.10 — Требования к кондуктивной электромагнитной эмиссии от оборудования класса А, асимметричный режим Таблица А.11 — Требования к кондуктивной электромагнитной эмиссии от оборудования класса В, асимметричный режим Таблица А.12 — Требования к кондуктивной электромагнитной эмиссии при симметричном напряжении от оборудования класса В Таблица В.1 — Методы проверки устройств отображения и портов видеосигнала Таблица В.2 — Параметры устройства отображения и видеосигнала Таблица В.3 — Методы, используемые для проверки портов Таблица В.4 — Примеры технических требований к сигналам цифрового вещания Таблица С.1 — Выбор процедуры измерения электромагнитной эмиссии на порте аналоговых/цифровых данных Таблица С.2 — Значения затухания преобразования общего несимметричного напряжения (LCL) Таблица С.3 — Значения нормализованного затухания площадки (NSA) для OATS/SAC при расстоянии 5 м Таблица D.1 — Разнесение элементов EUT, расстояния и допуски Таблица F.1 — Краткая информация, которую необходимо включить в отчет об испытаниях Таблица G.1 — Краткое описание преимуществ и недостатков процедур, указанных в С.4.1.6 |
| Разработан: | ТК 30 Электромагнитная совместимость технических средств Филиал ФГУП НИИР-ЛОНИИР |
| Утверждён: | 22.07.2015 Межгосударственный Совет по стандартизации, метрологии и сертификации (Inter-Governmental Council on Standardization, Metrology, and Certification 78-П) 25.08.2015 Федеральное агентство по техническому регулированию и метрологии (1194-ст) |
| Издан: | Стандартинформ (2016 г. ) |
| Расположен в: | |
| Нормативные ссылки: |
|
ГОСТ ИСО/МЭК 17025-2009 «Общие требования к компетентности испытательных и калибровочных лабораторий»
