ГОСТ 9544-2015

Арматура трубопроводная. Нормы герметичности затворов

Обозначение:	ГОСТ 9544-2015
Обозначение англ:	GOST 9544-2015
Статус:	введен впервые
Название рус.:	Арматура трубопроводная. Нормы герметичности затворов
Название англ.:	Pipeline valves. Leakage rates of valves
Дата добавления в базу:	12.02.2016
Дата актуализации:	05.05.2017
Дата введения:	01.04.2016

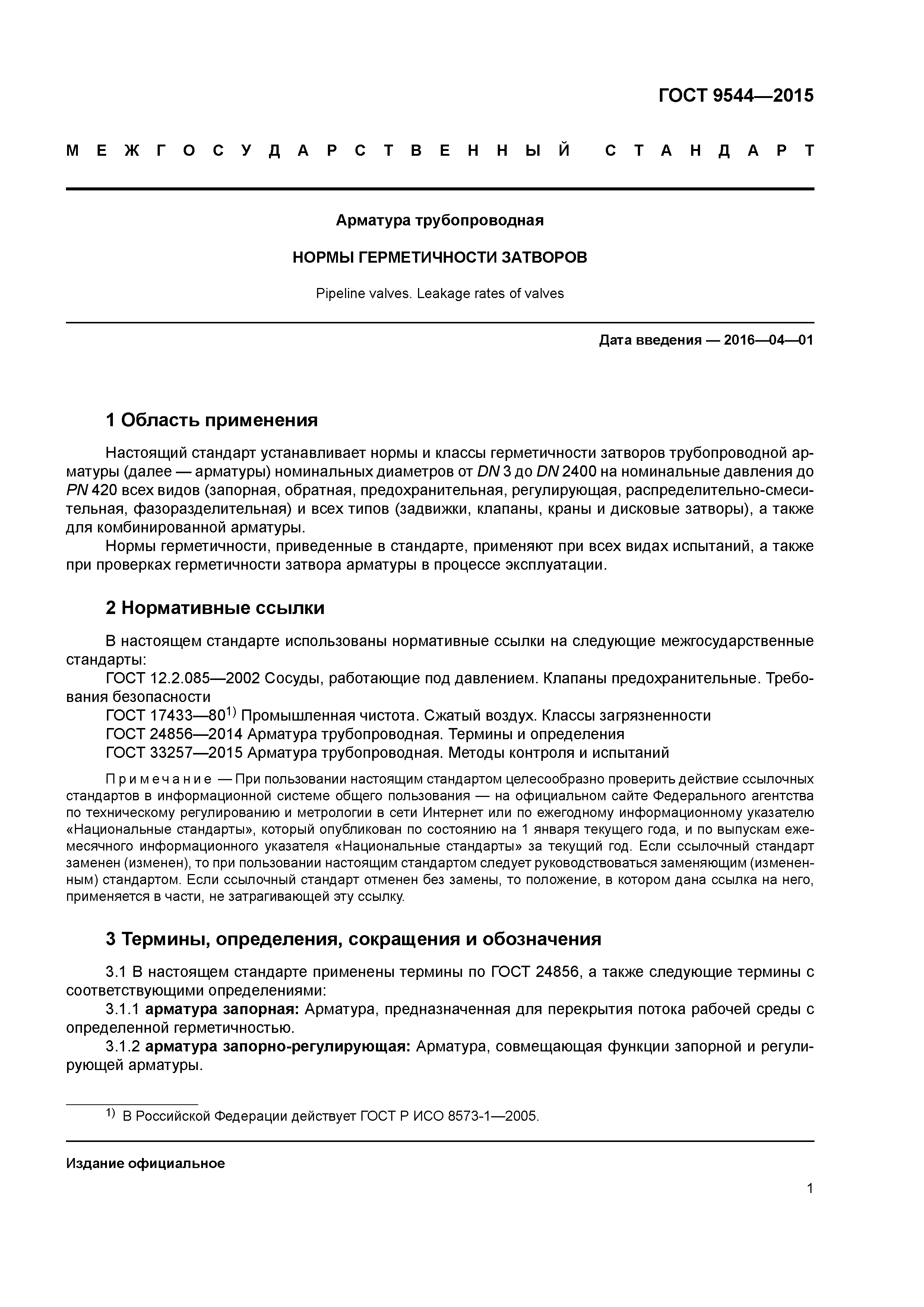

Область применения:	Стандарт устанавливает нормы и классы герметичности затворов трубопроводной арматуры номинальных диаметров от DN 3 до DN 2400 на номинальные давления до PN 420 всех видов (запорная, обратная, предохранительная, регулирующая, распределительно-смесительная, фазоразделительная) и всех типов (задвижки, клапаны, краны и дисковые затворы), а также для комбинированной арматуры. Нормы герметичности, приведенные в стандарте, применяют при всех видах испытаний, а также при проверках герметичности затвора арматуры в процессе эксплуатации.

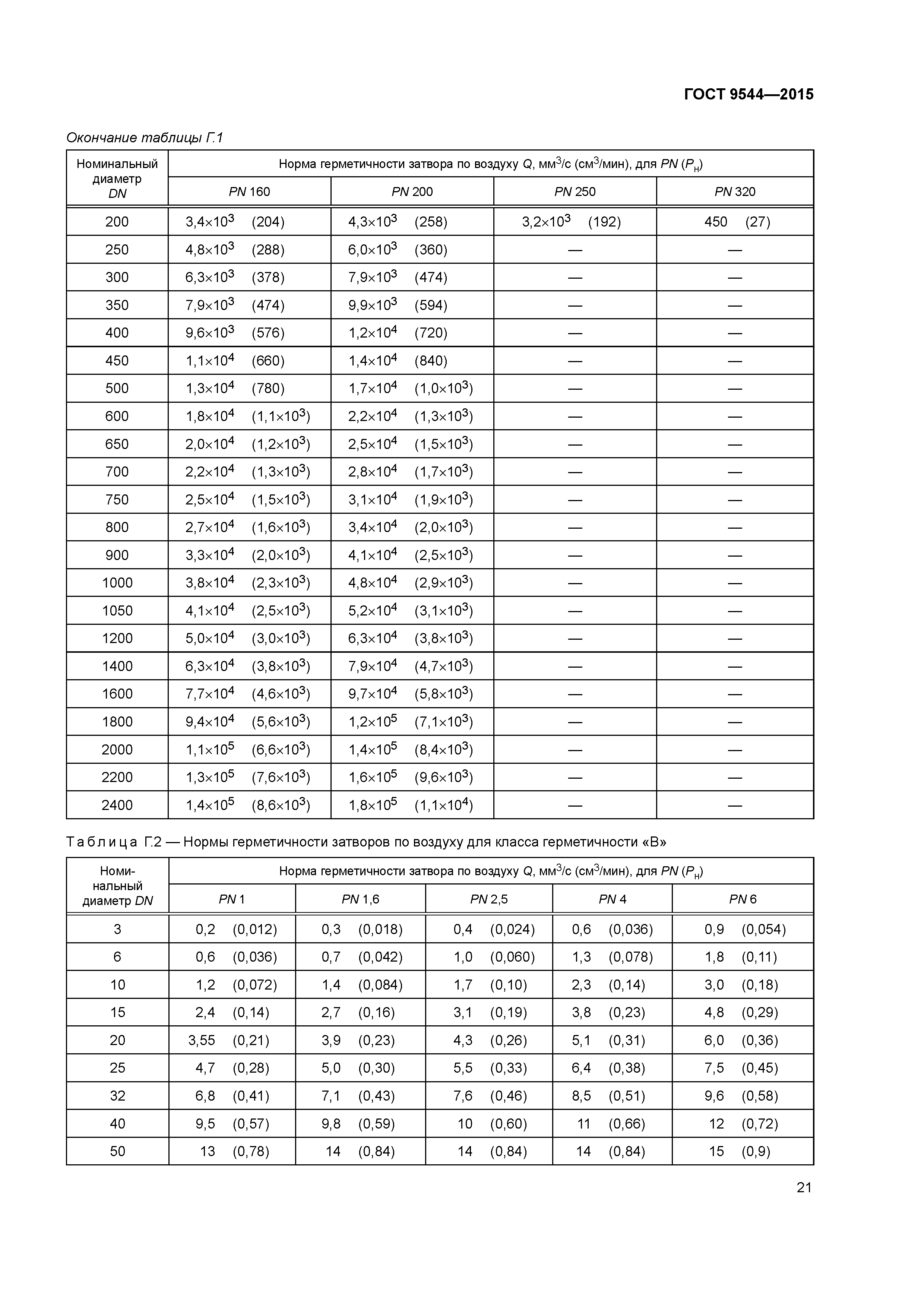

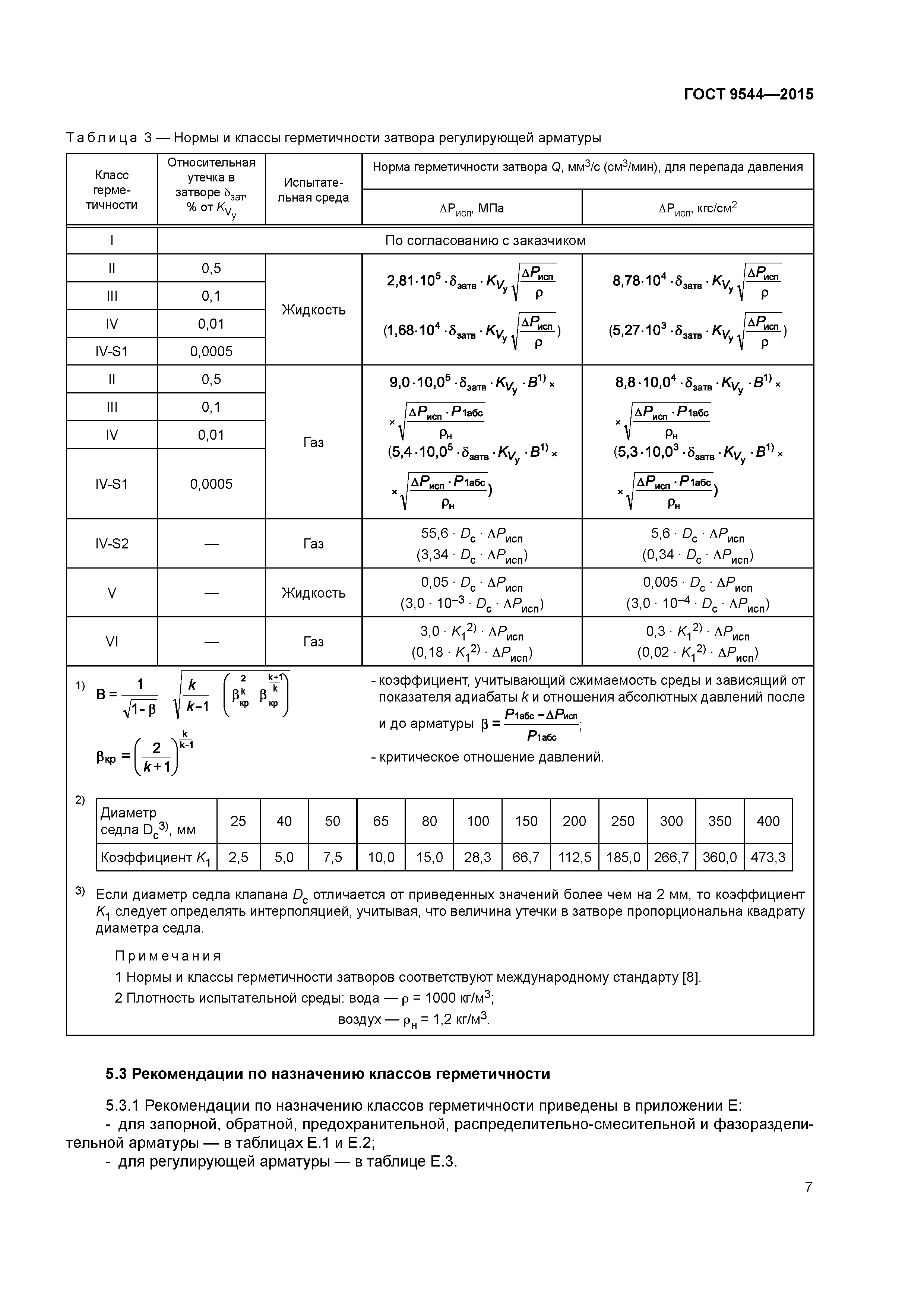

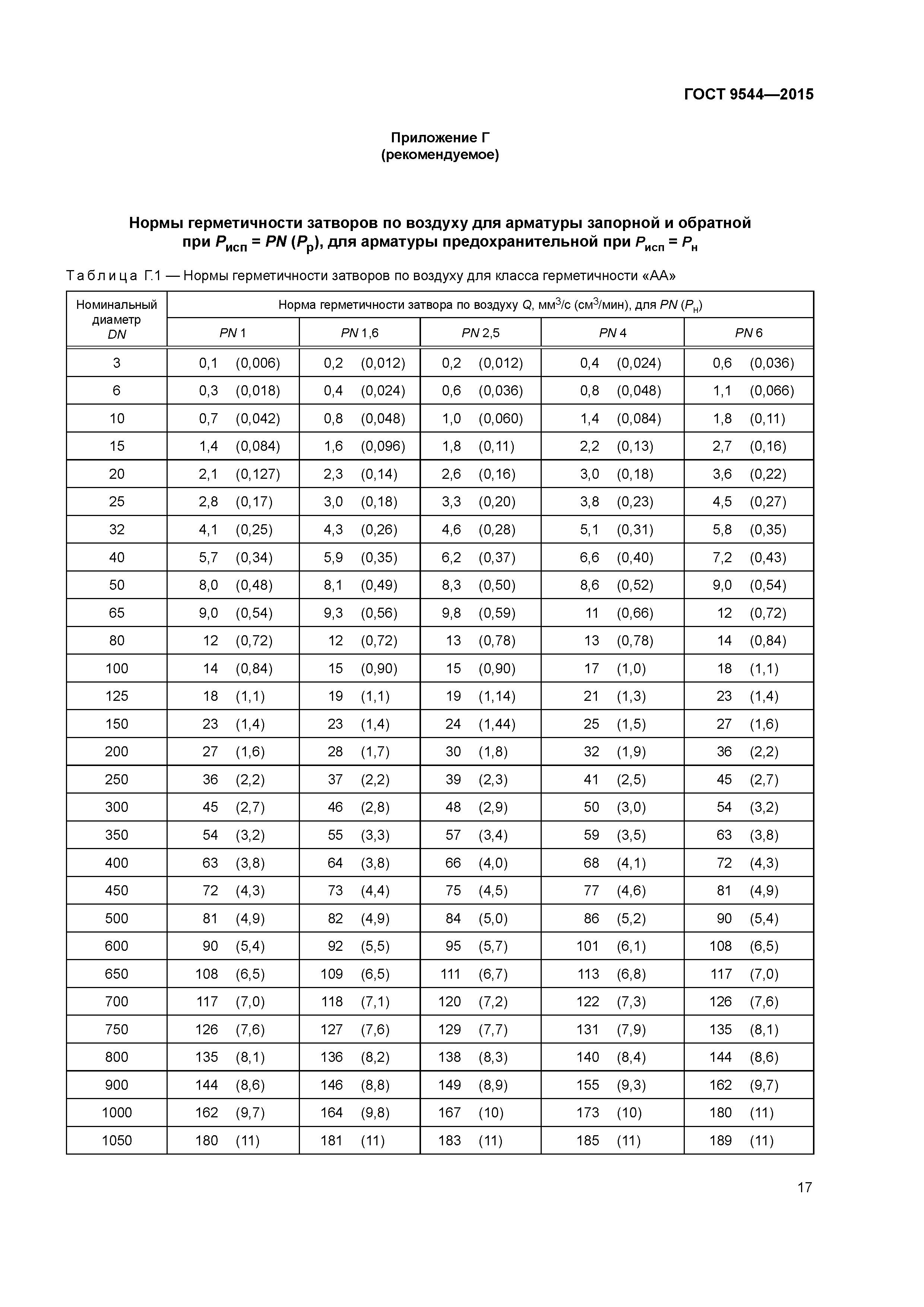

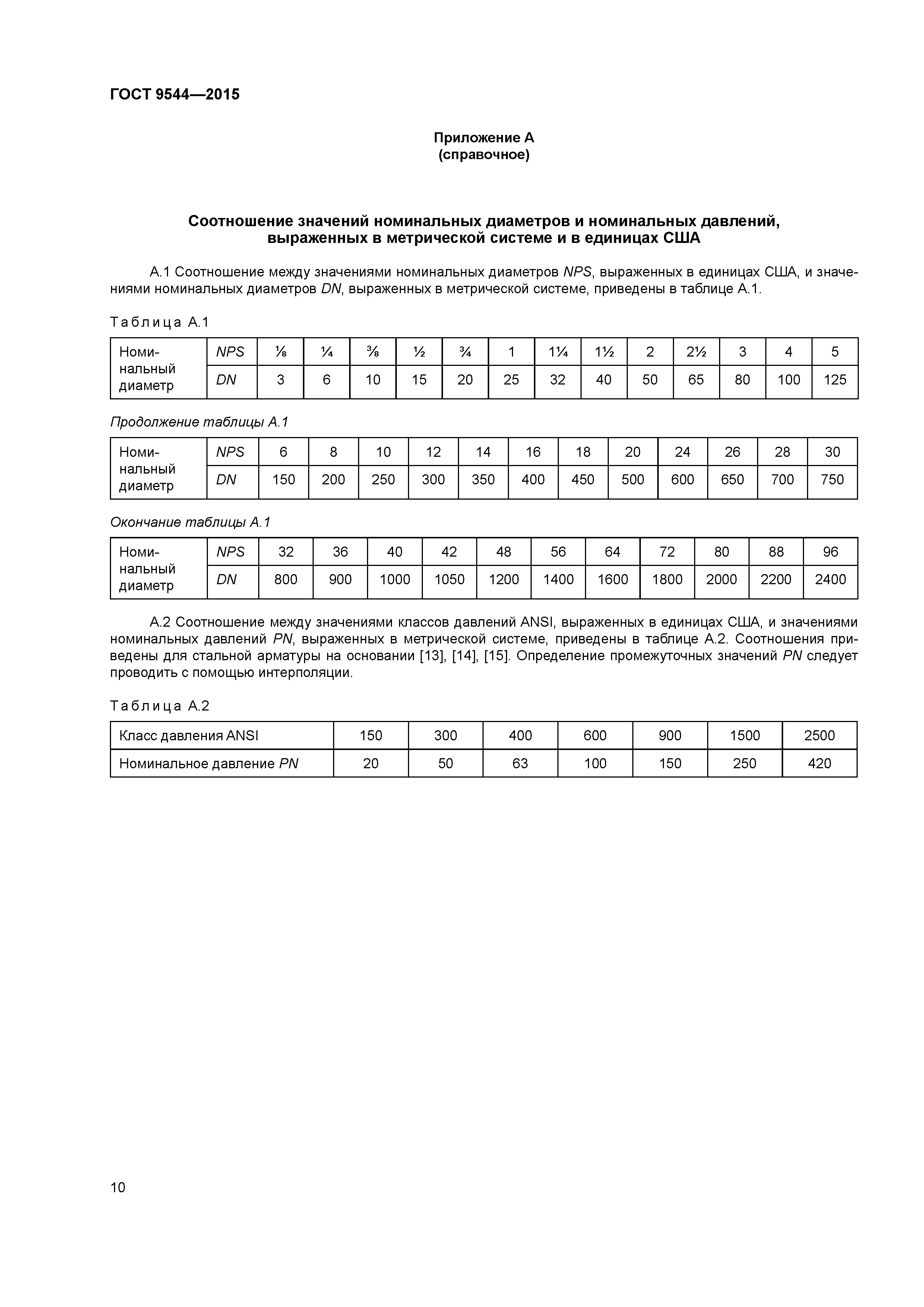

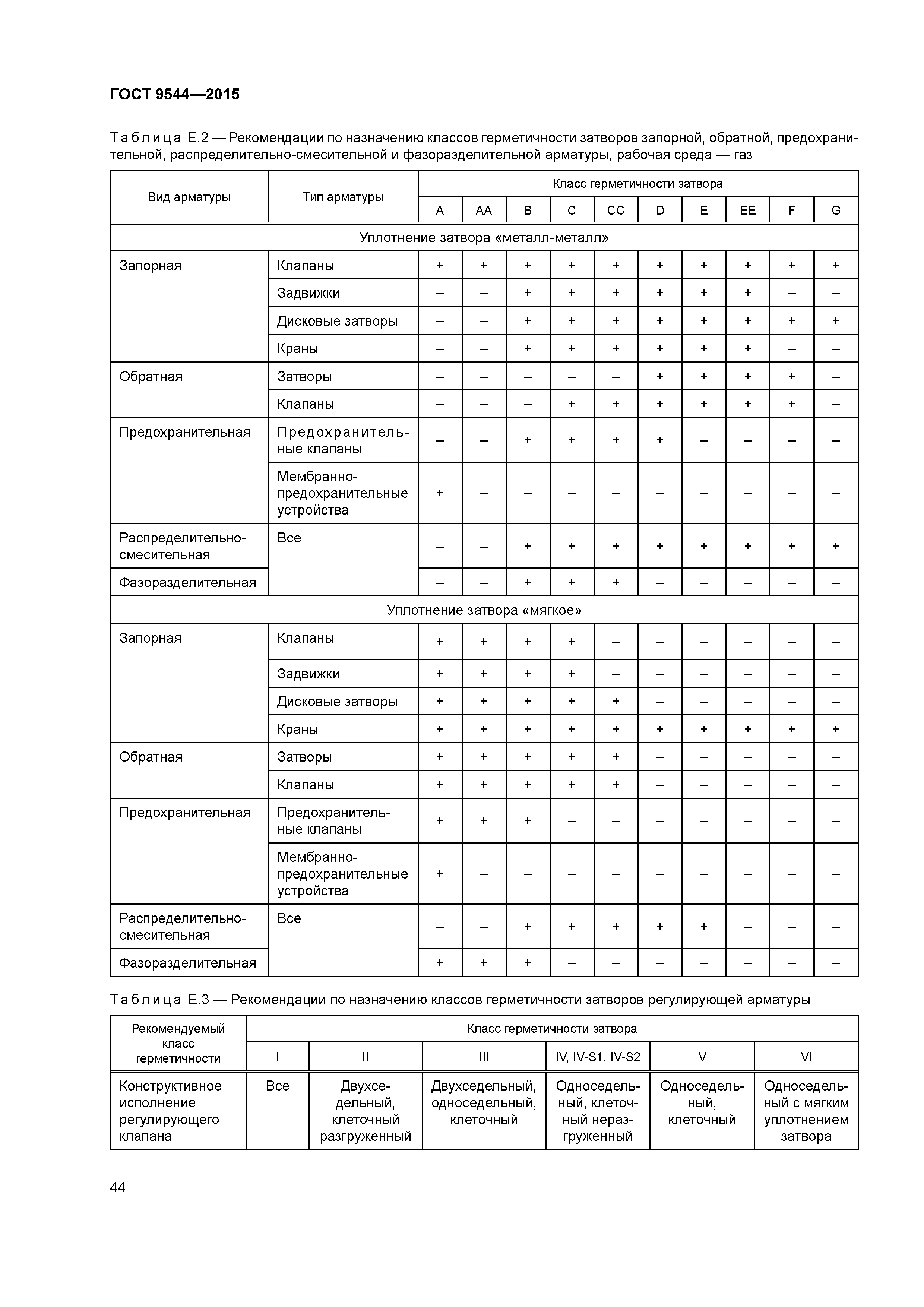

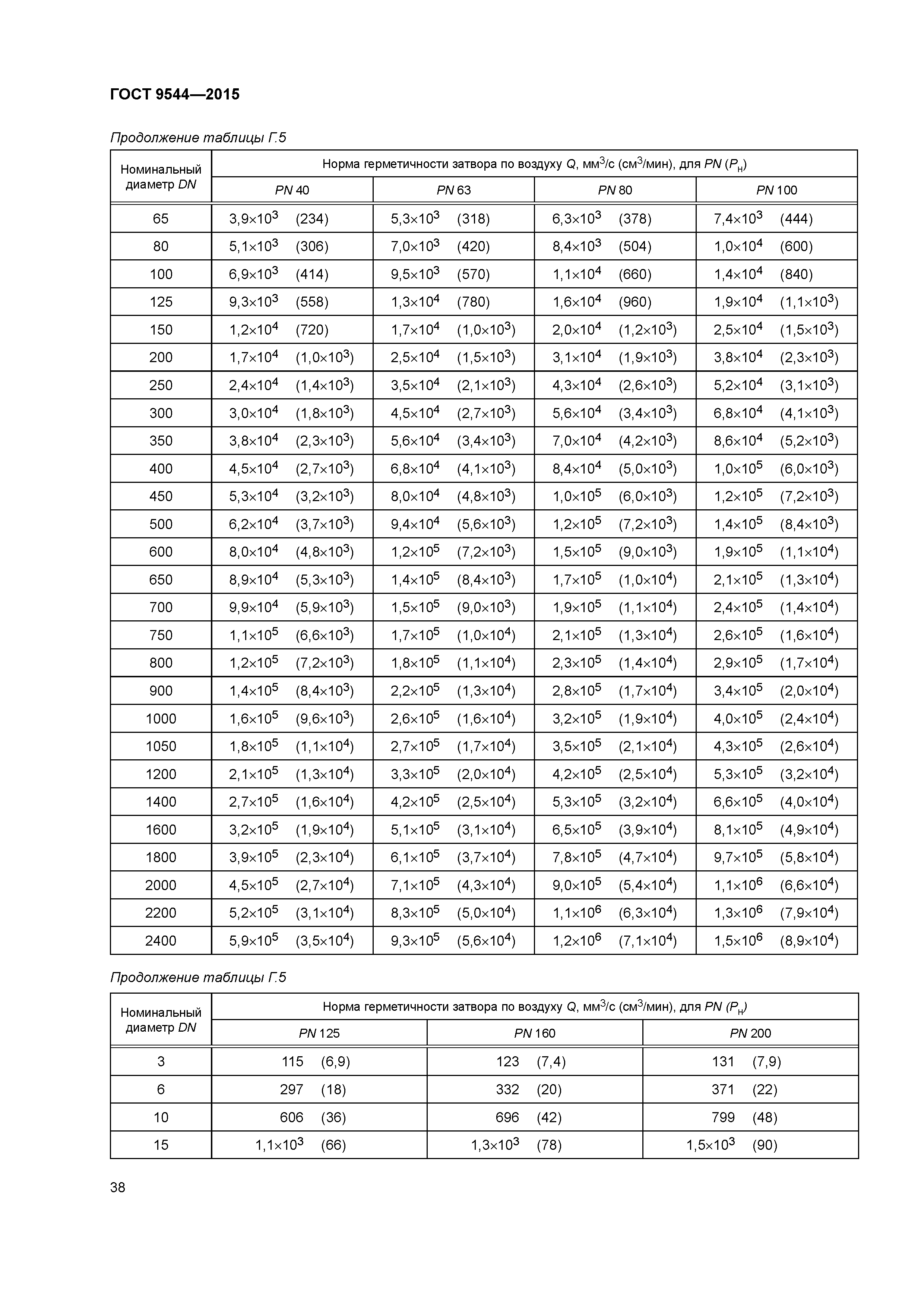

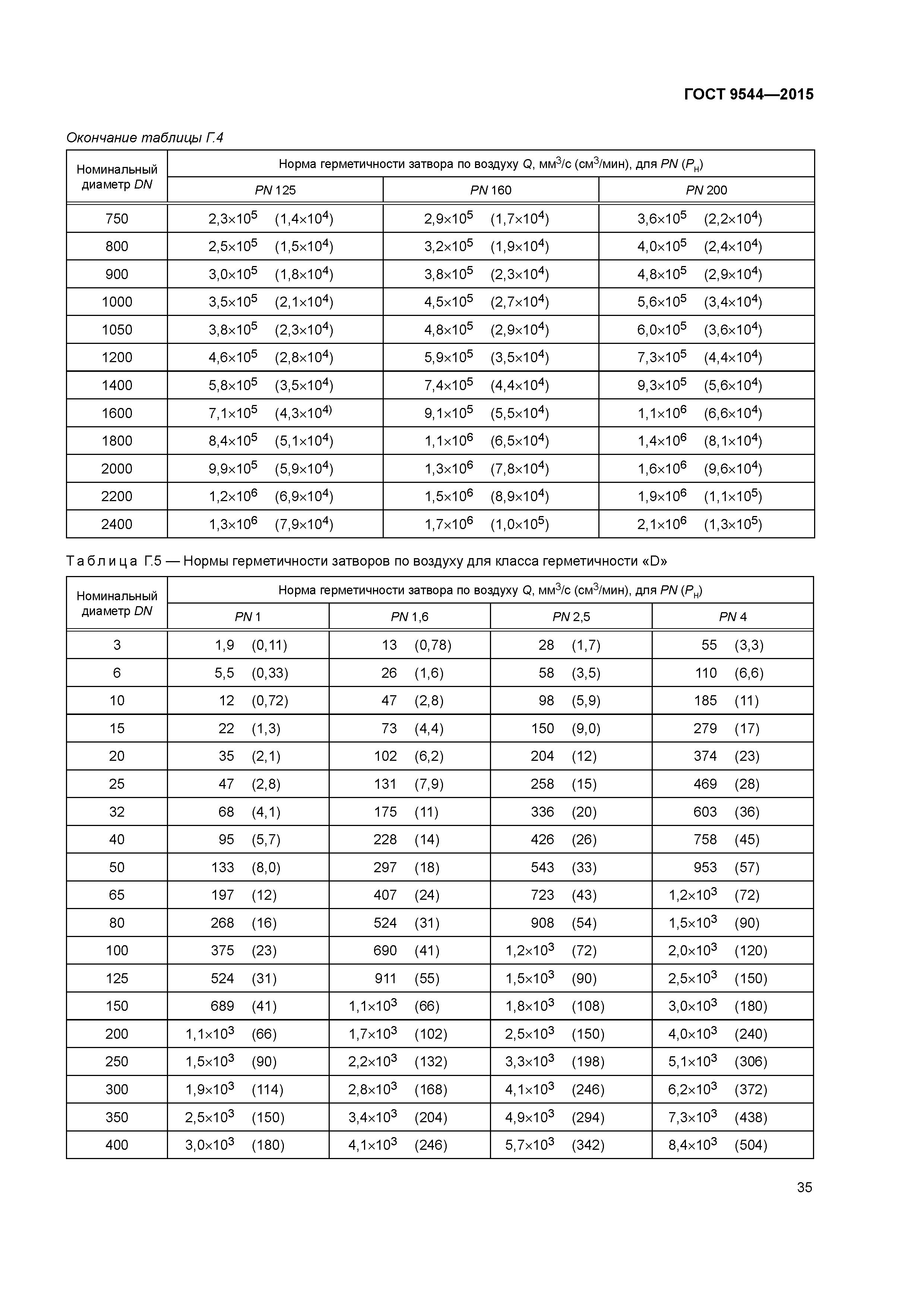

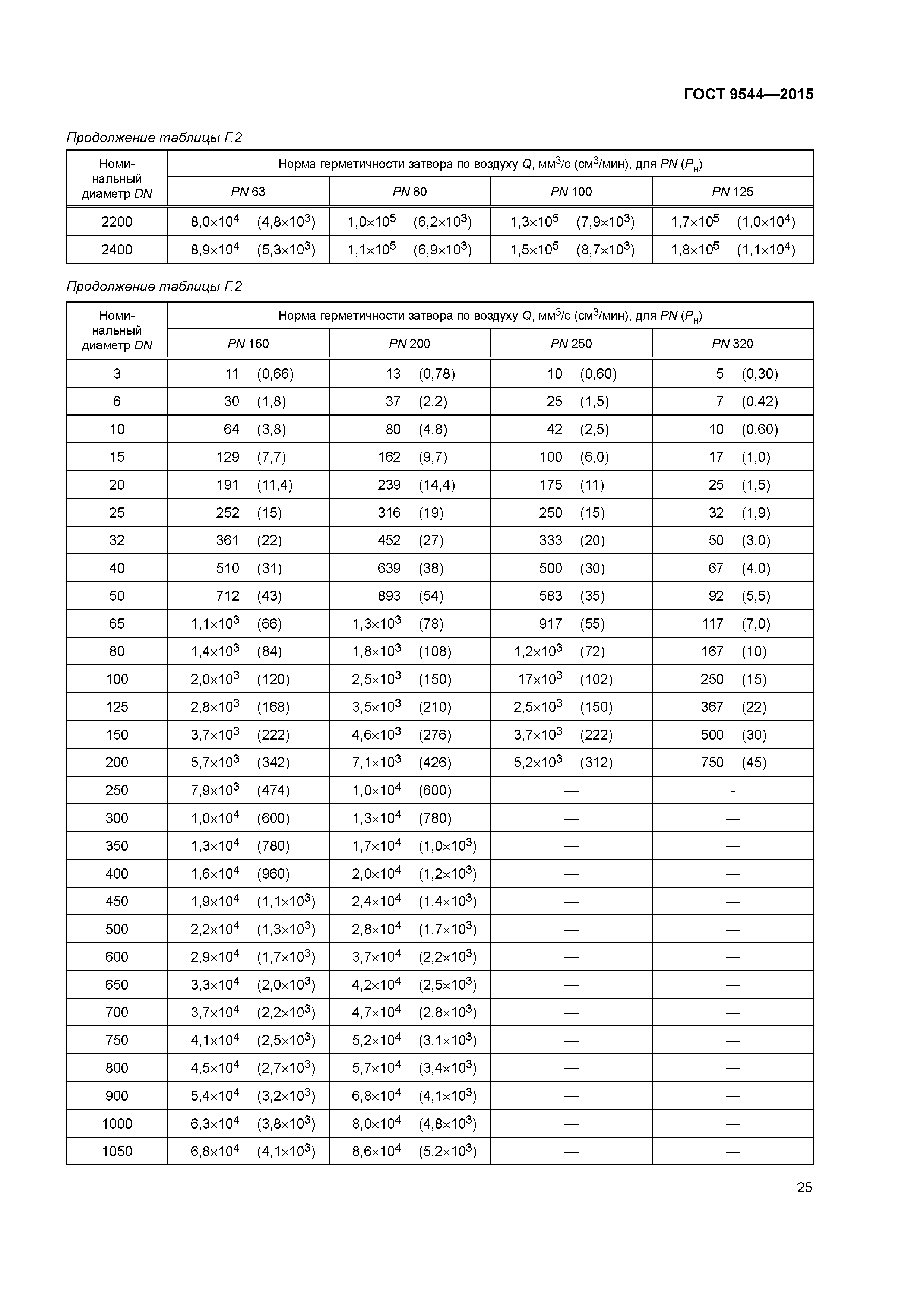

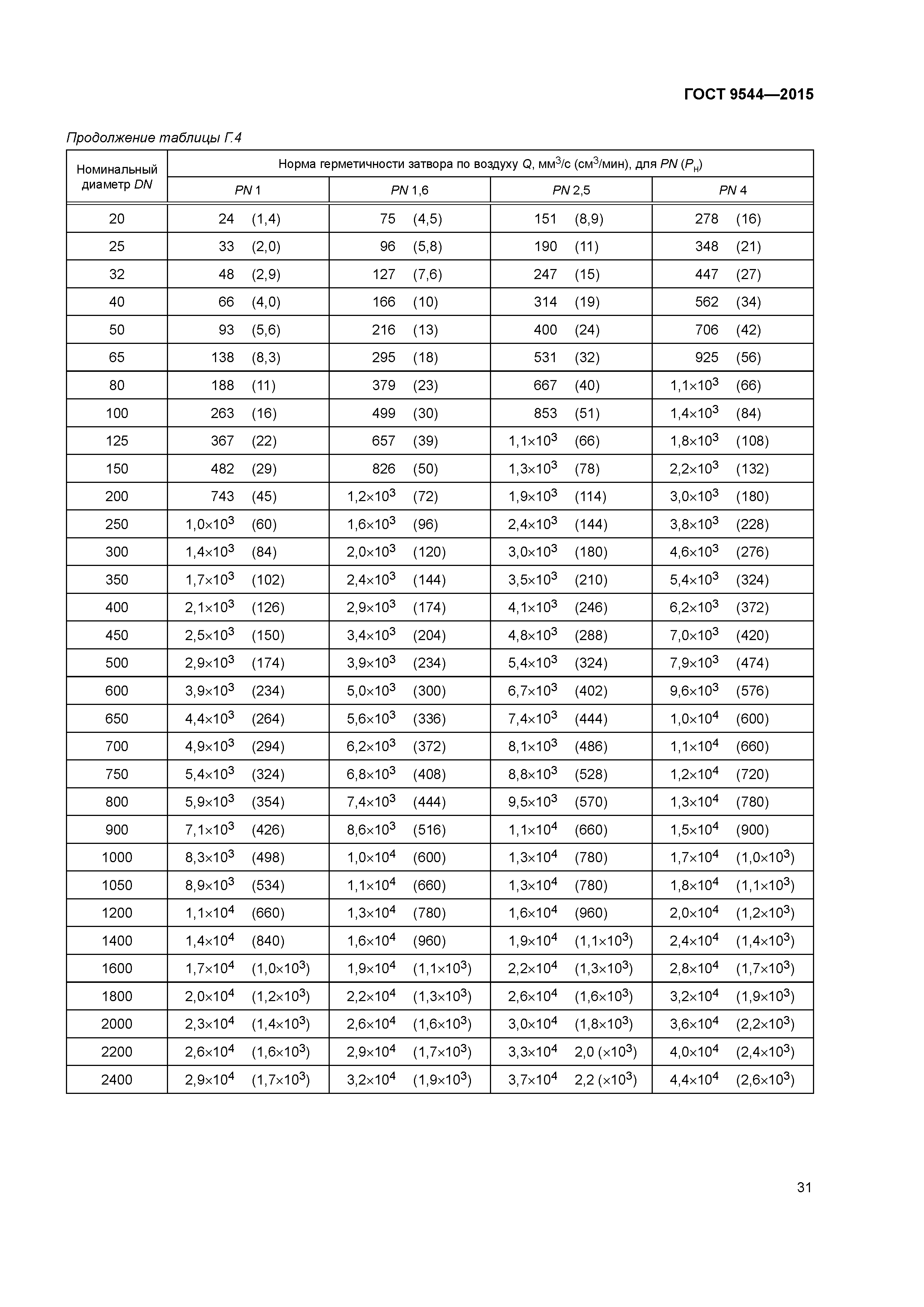

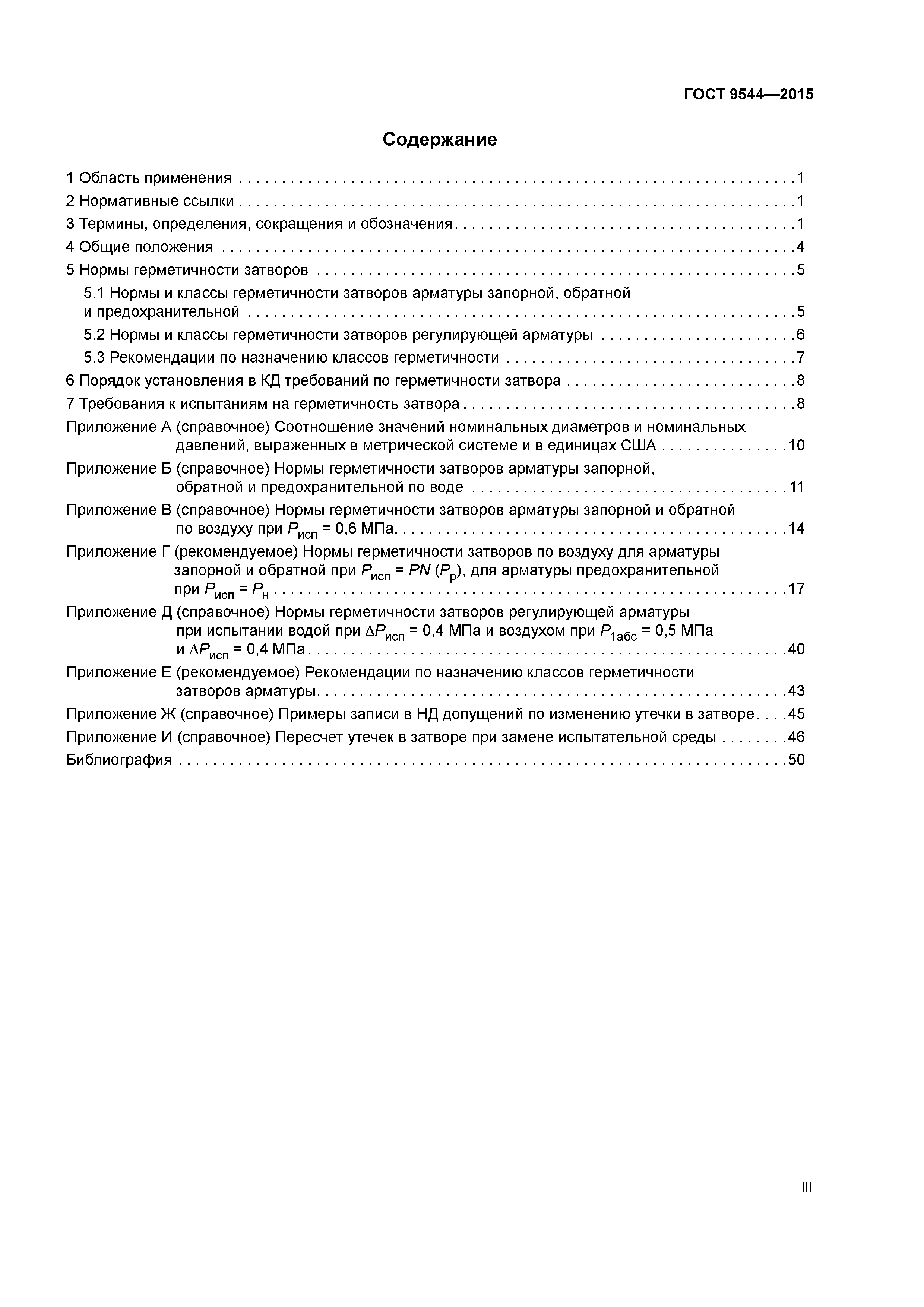

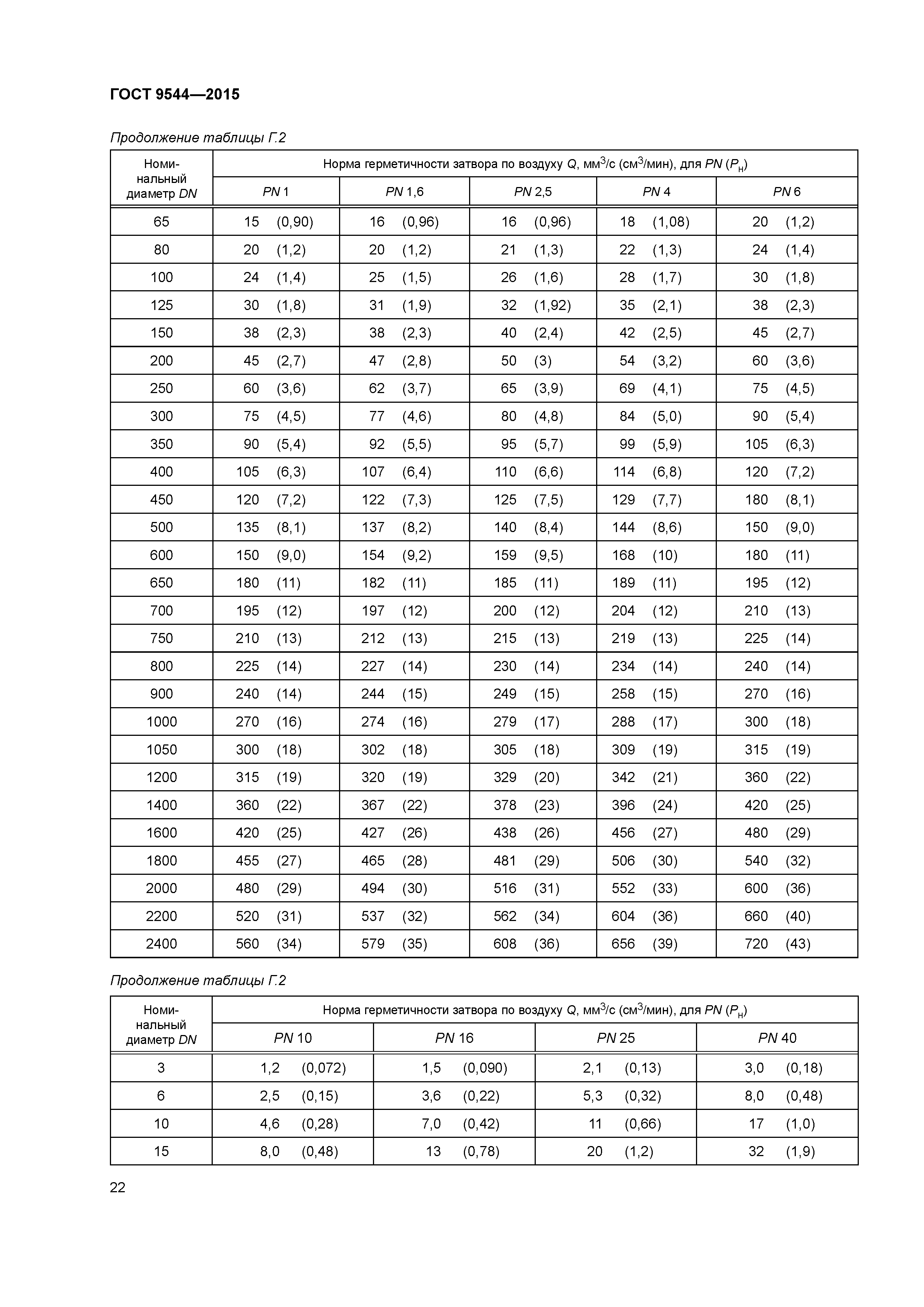

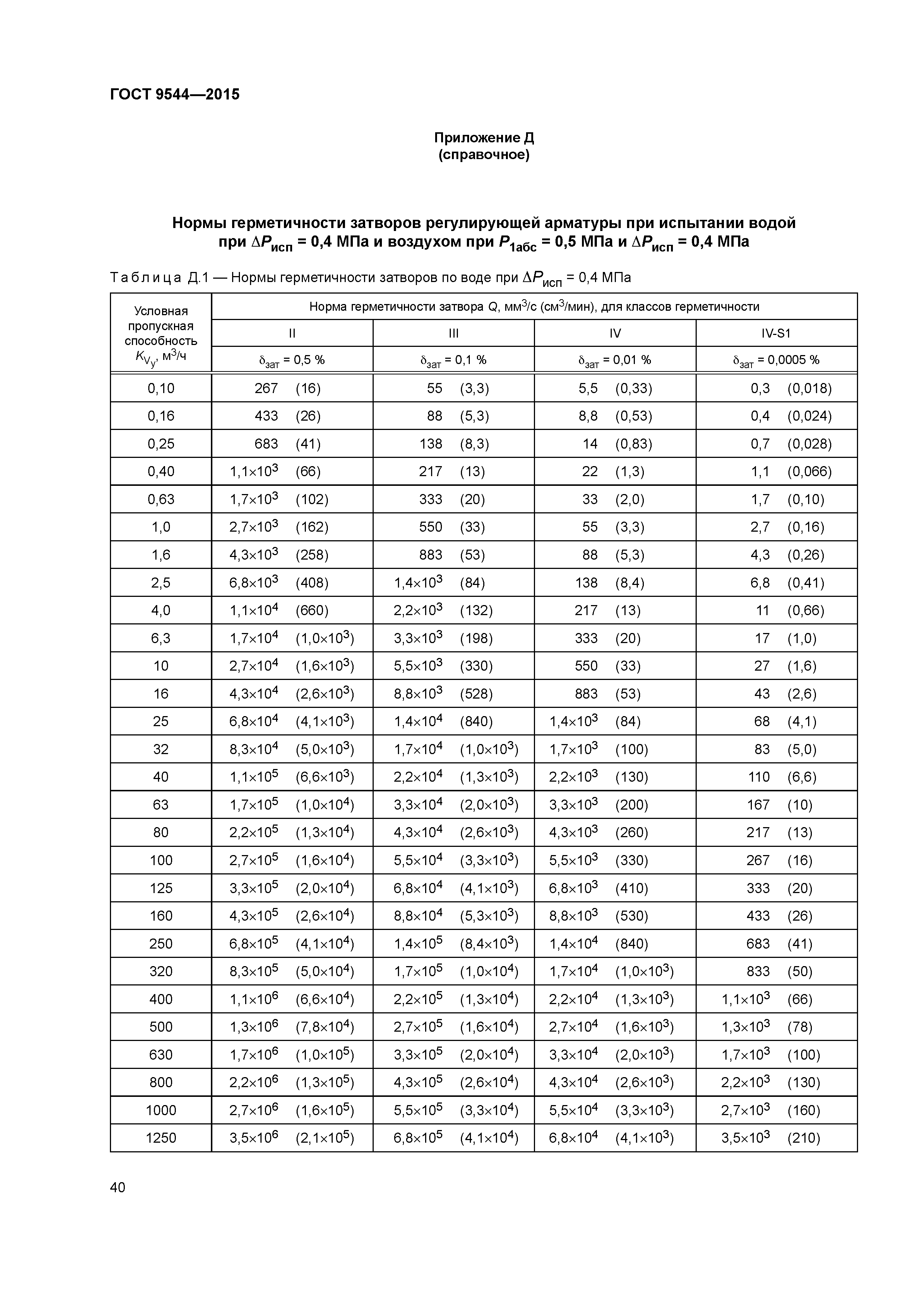

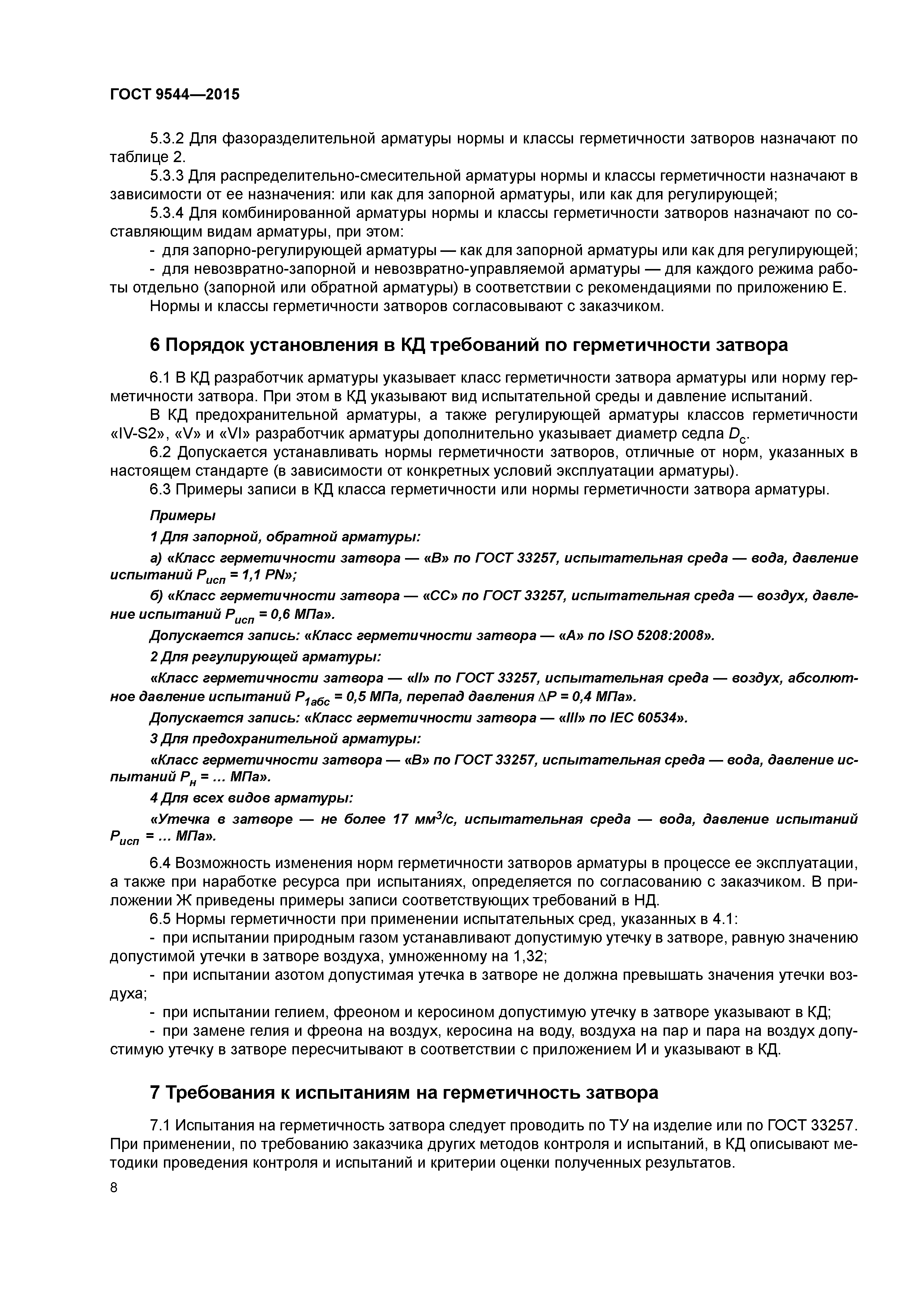

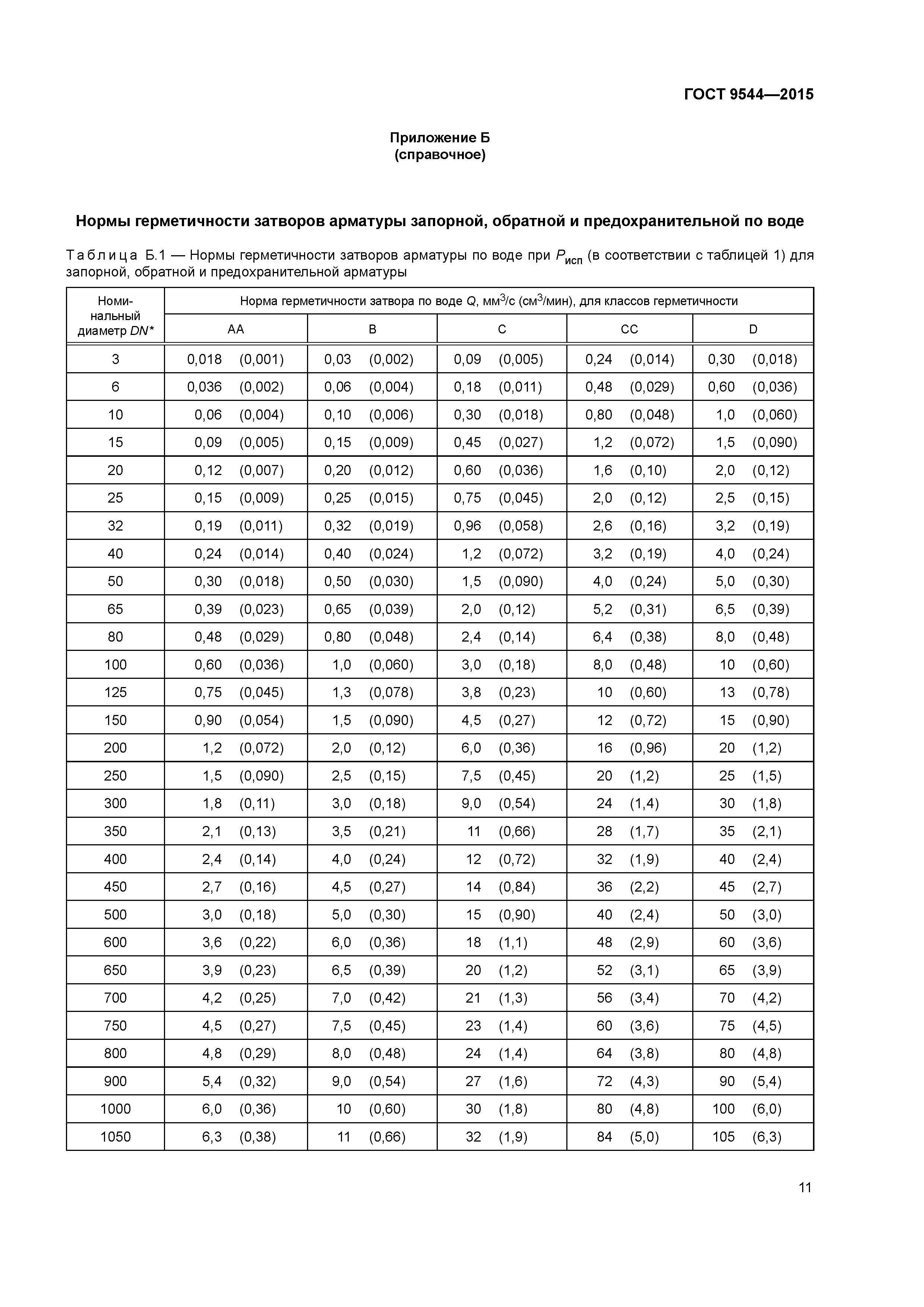

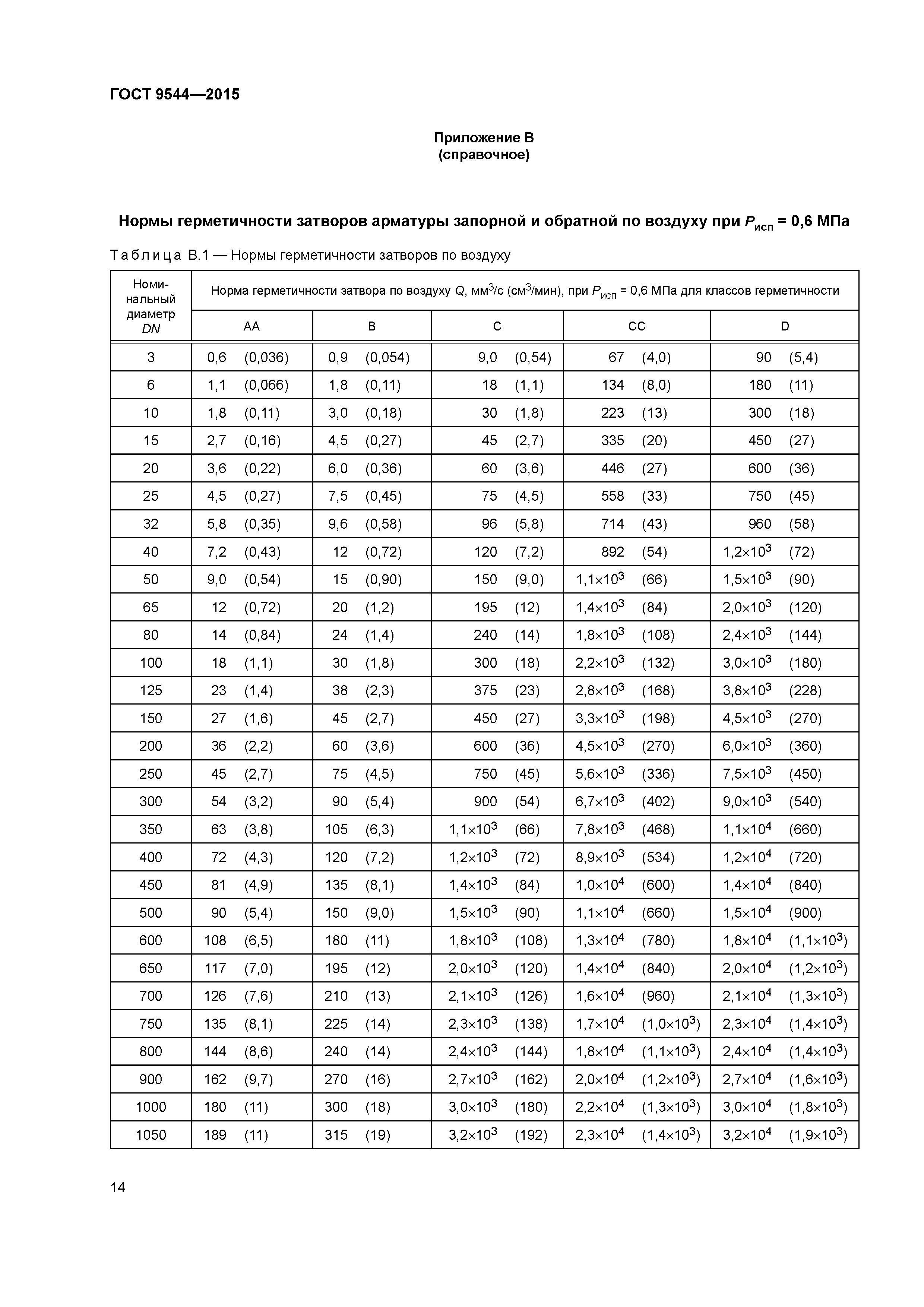

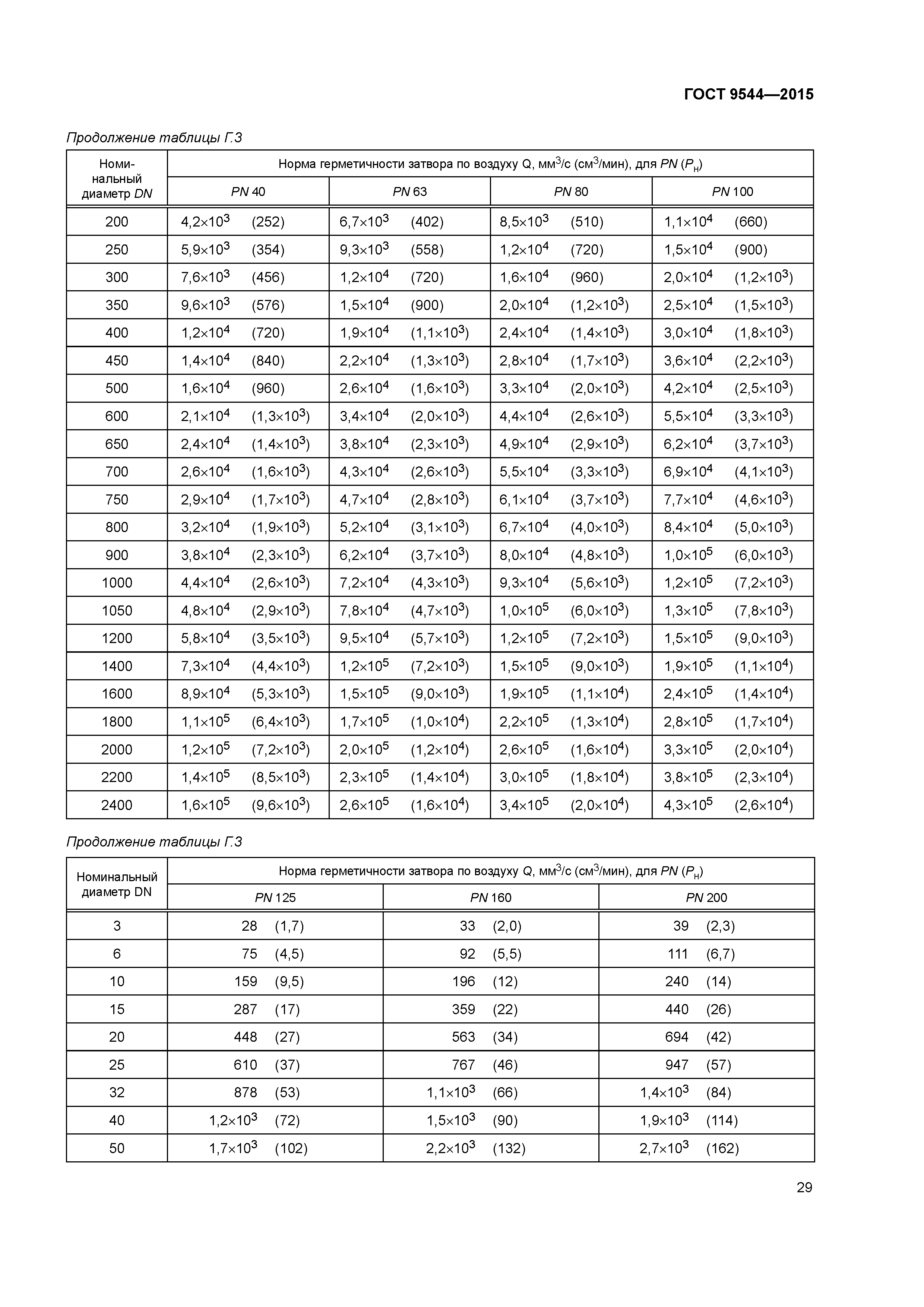

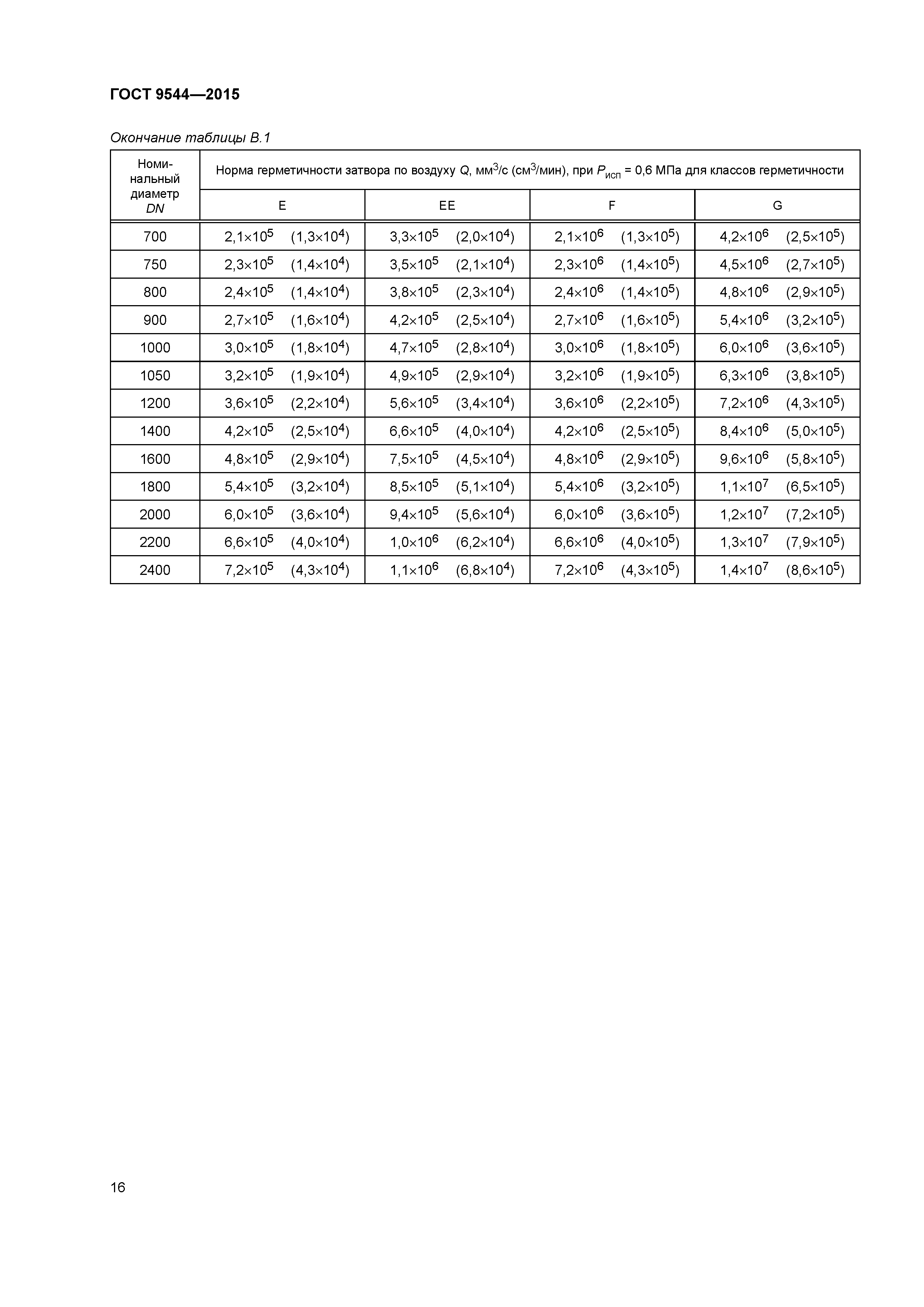

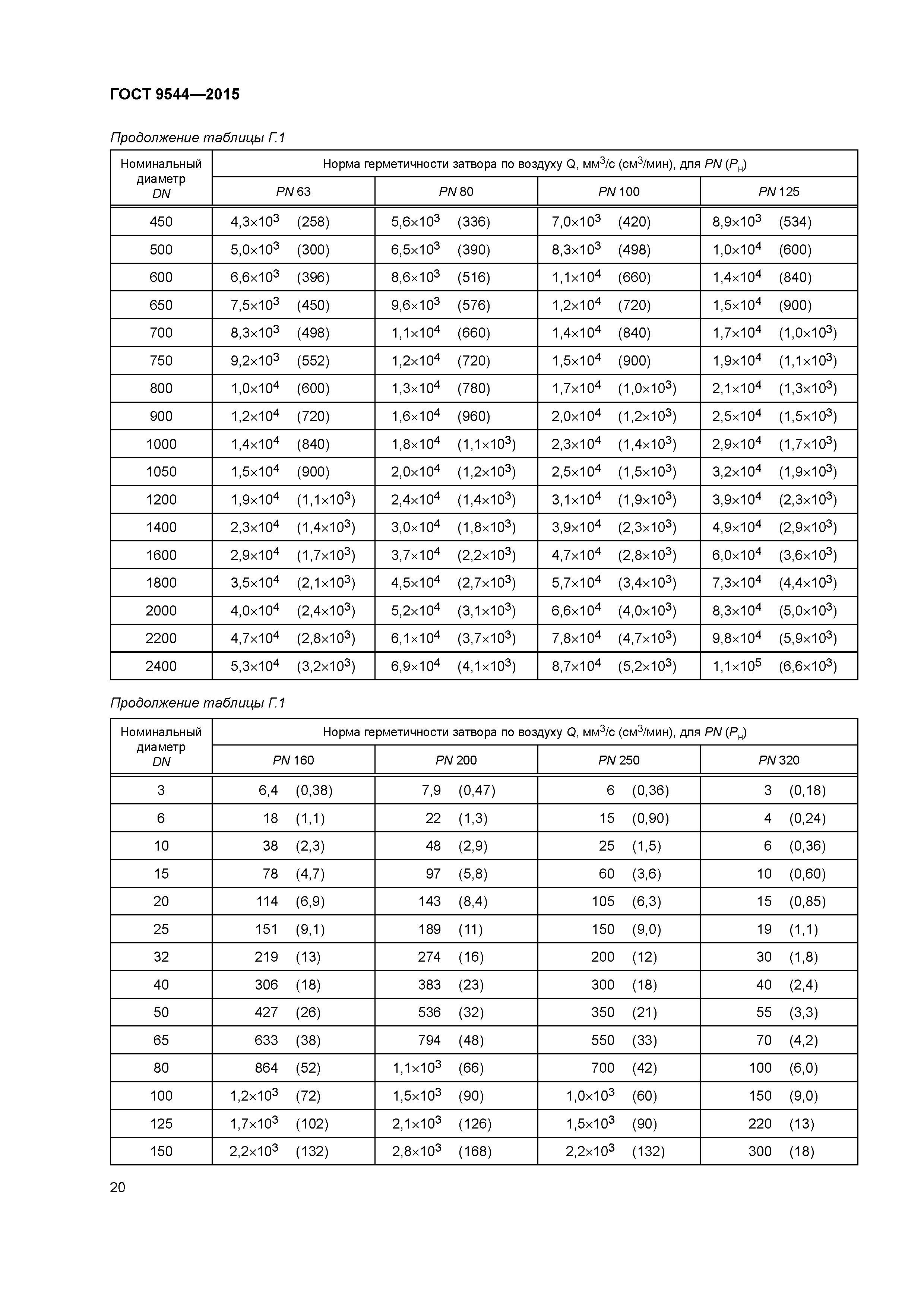

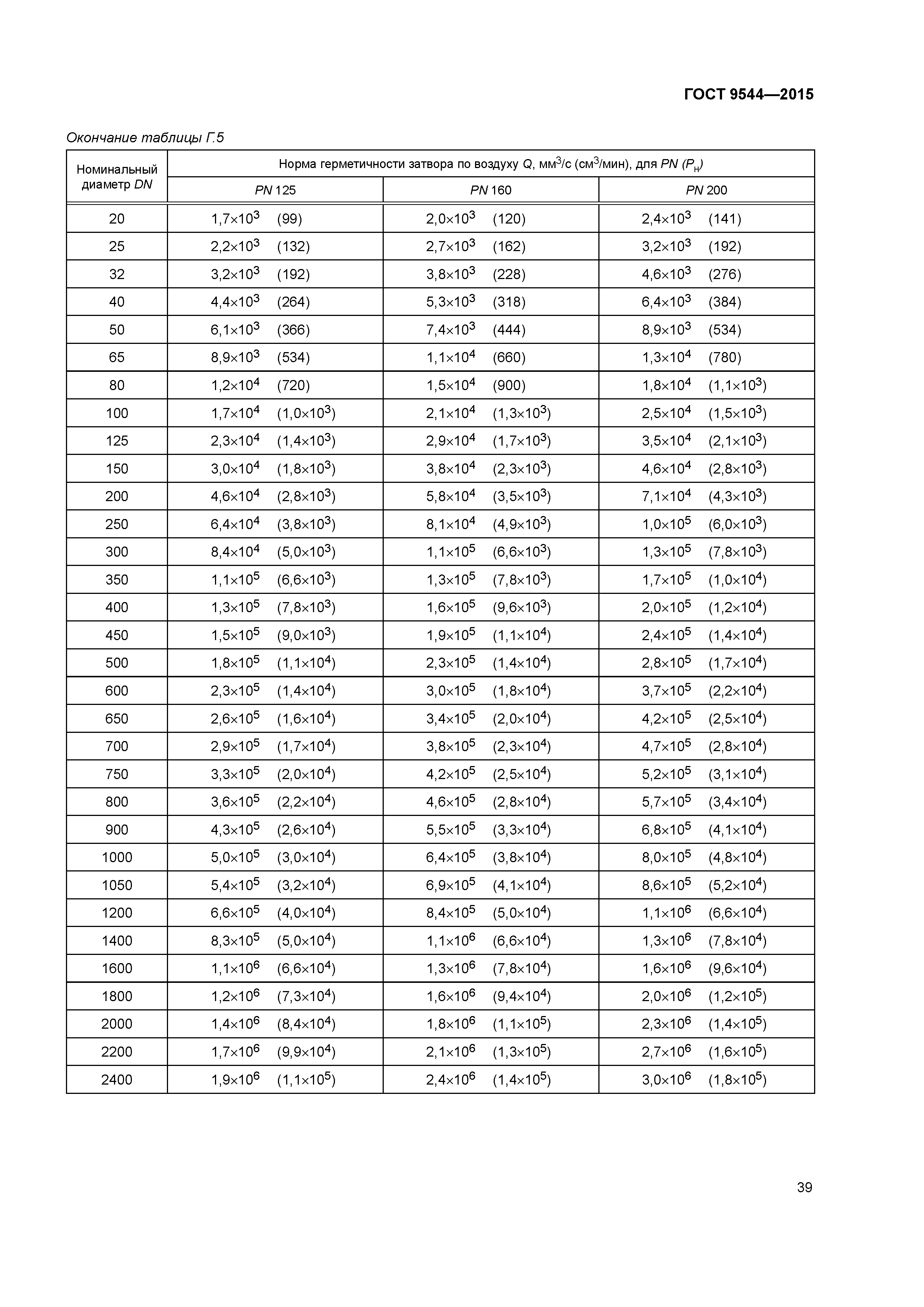

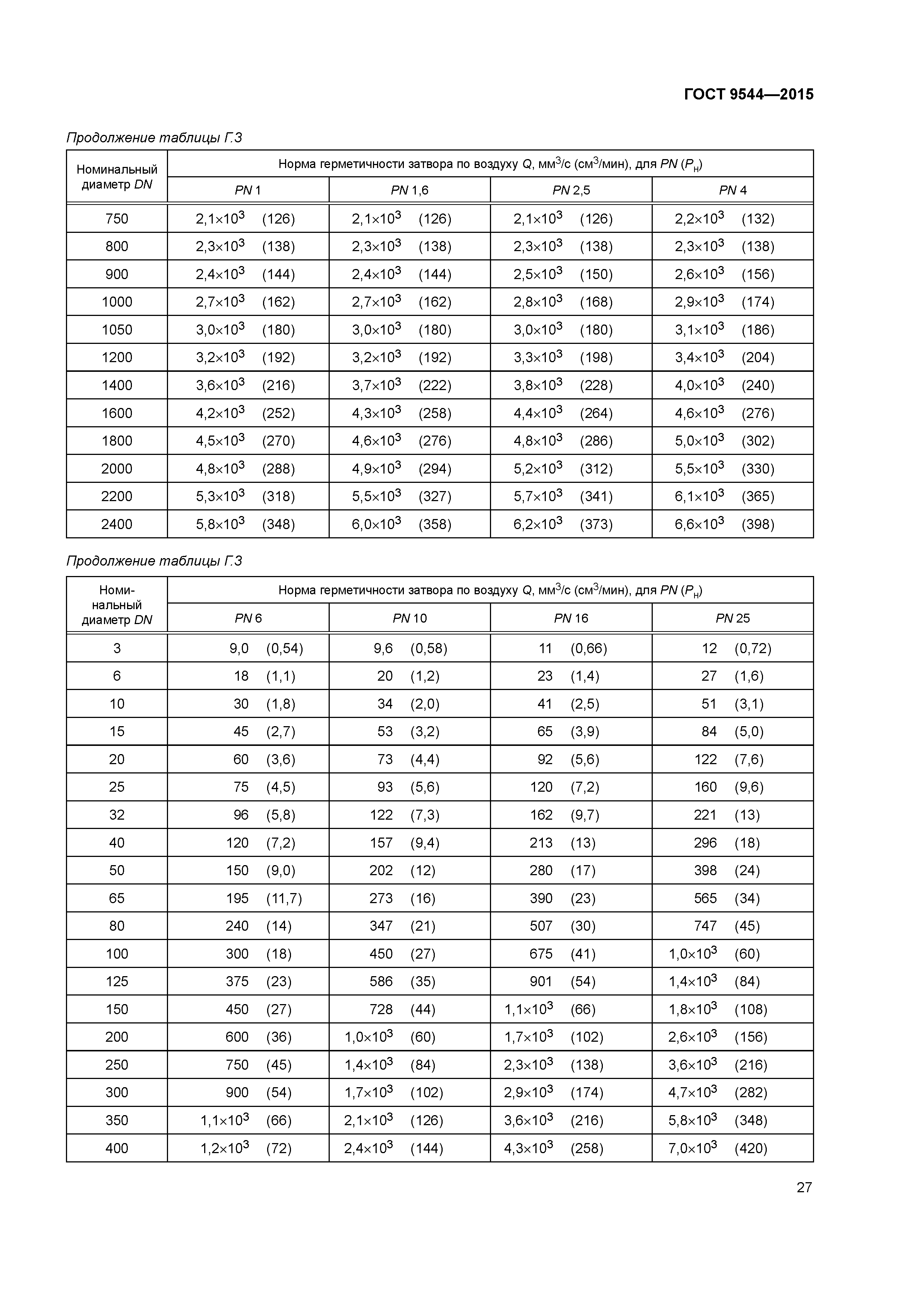

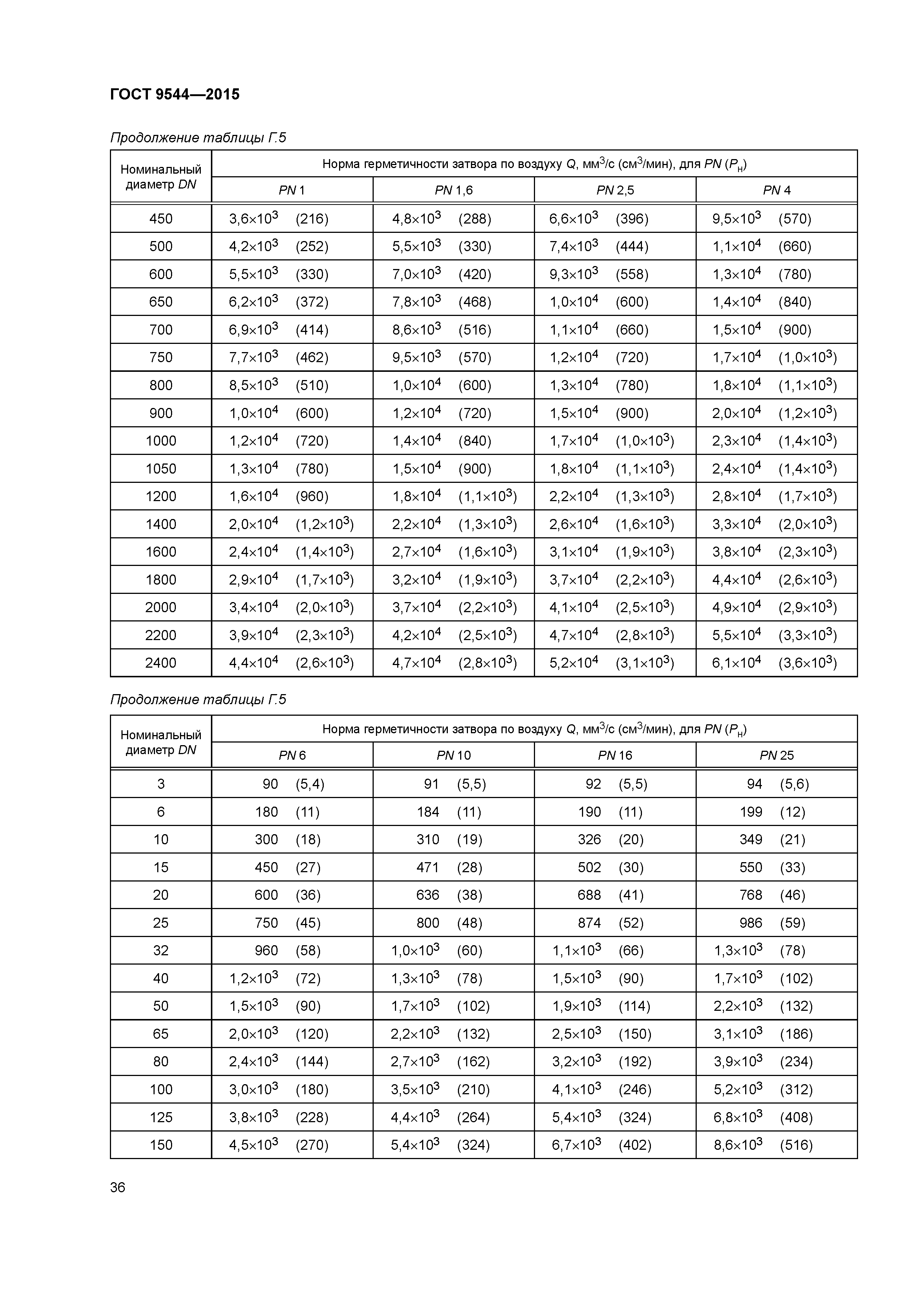

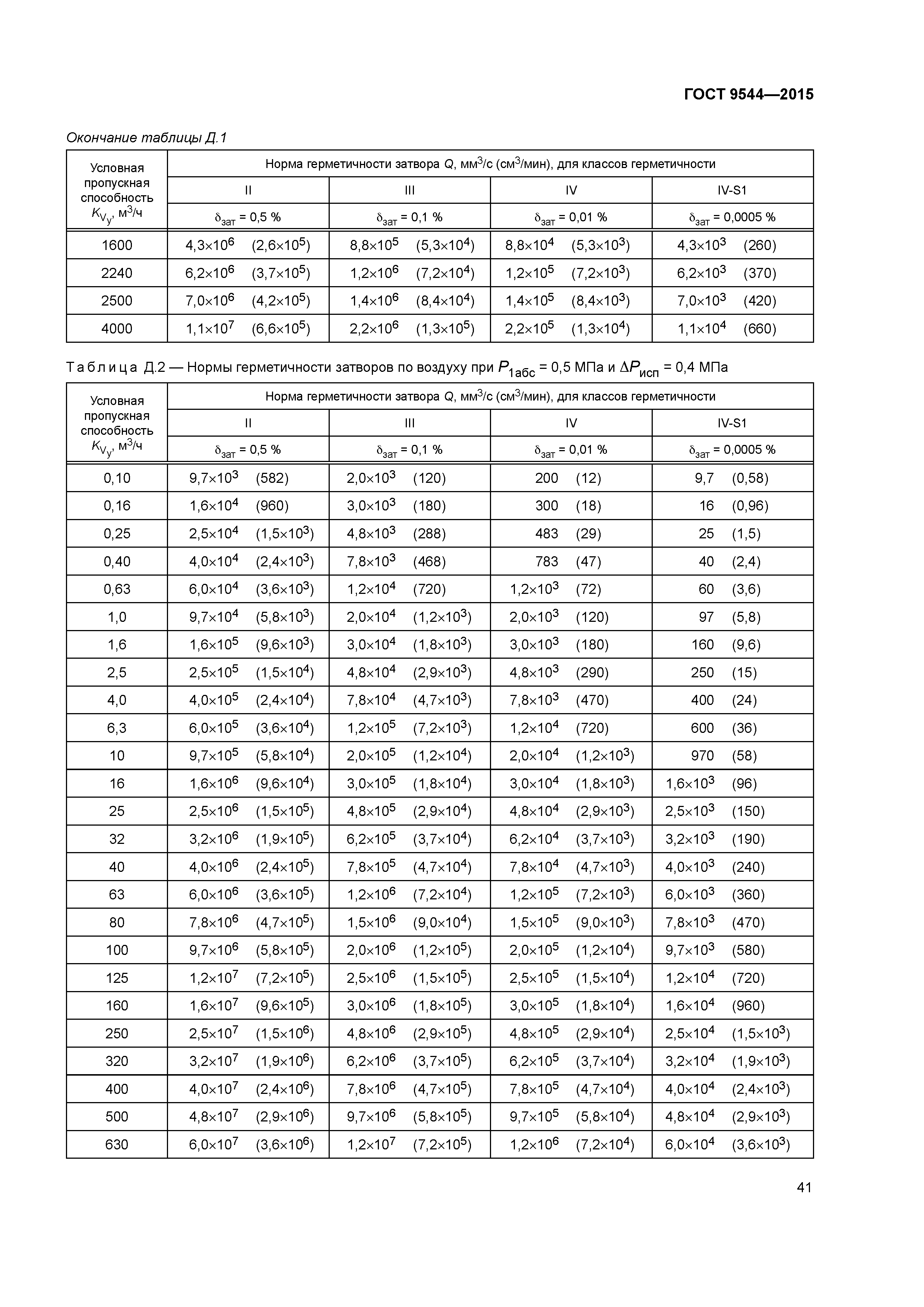

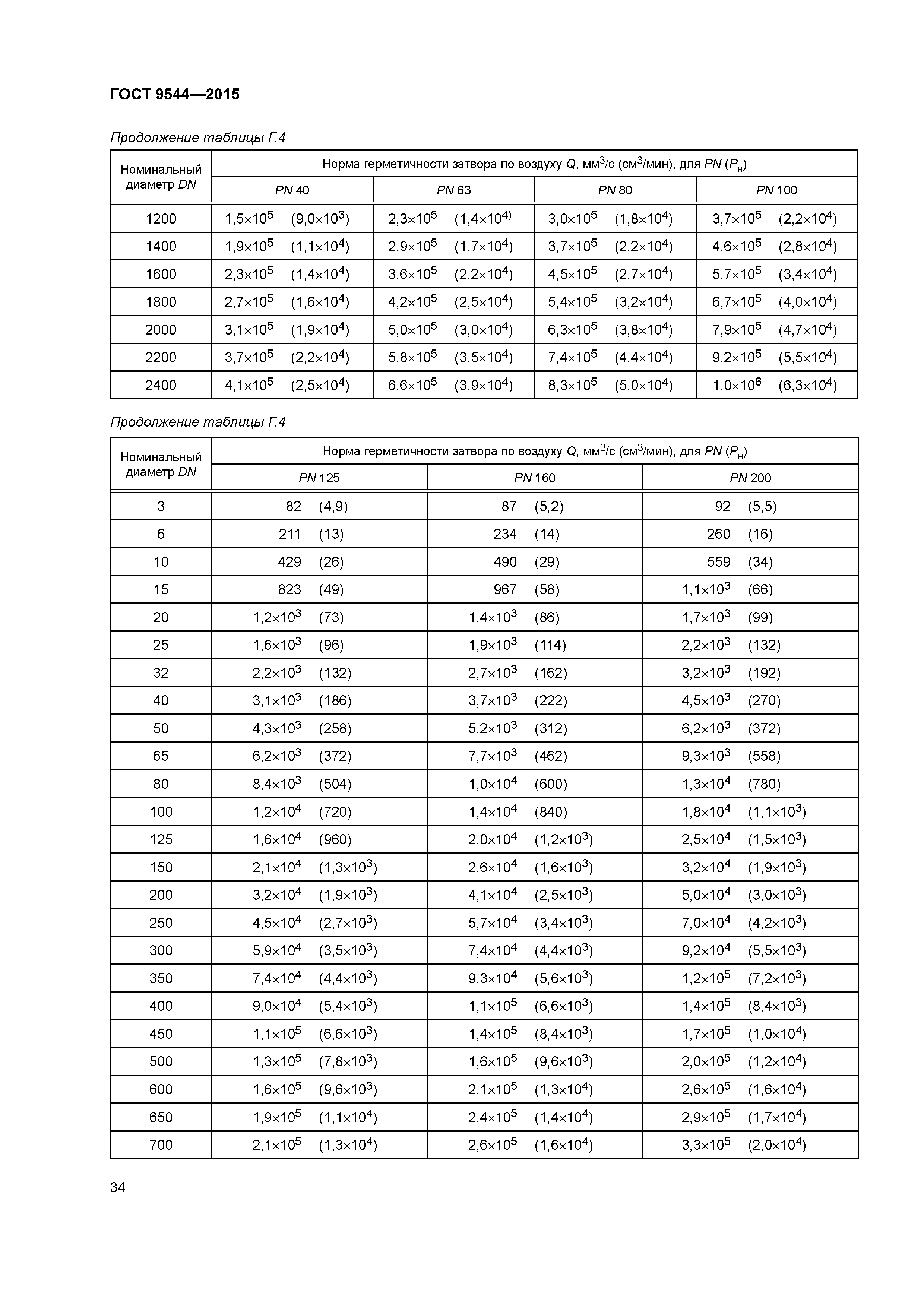

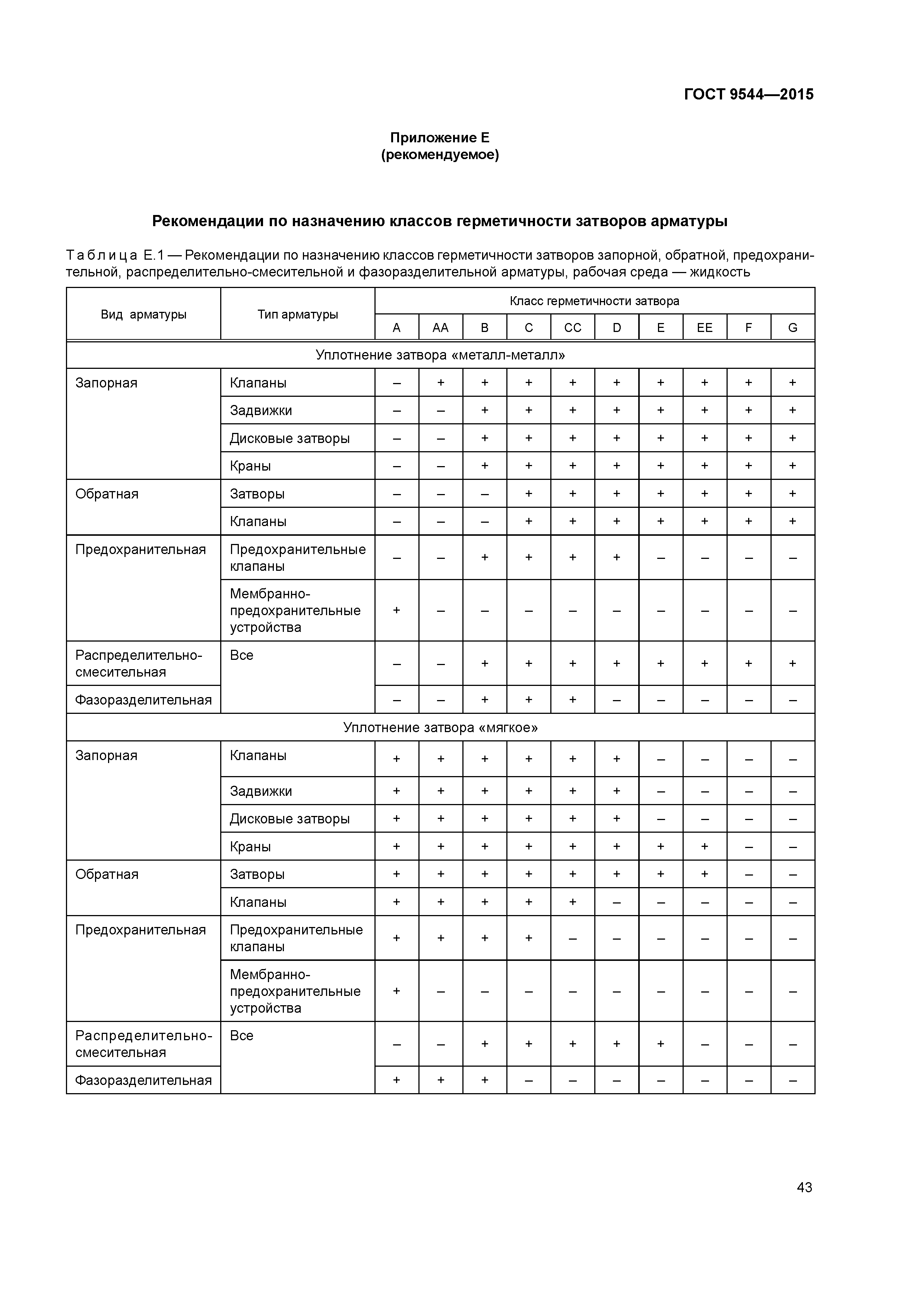

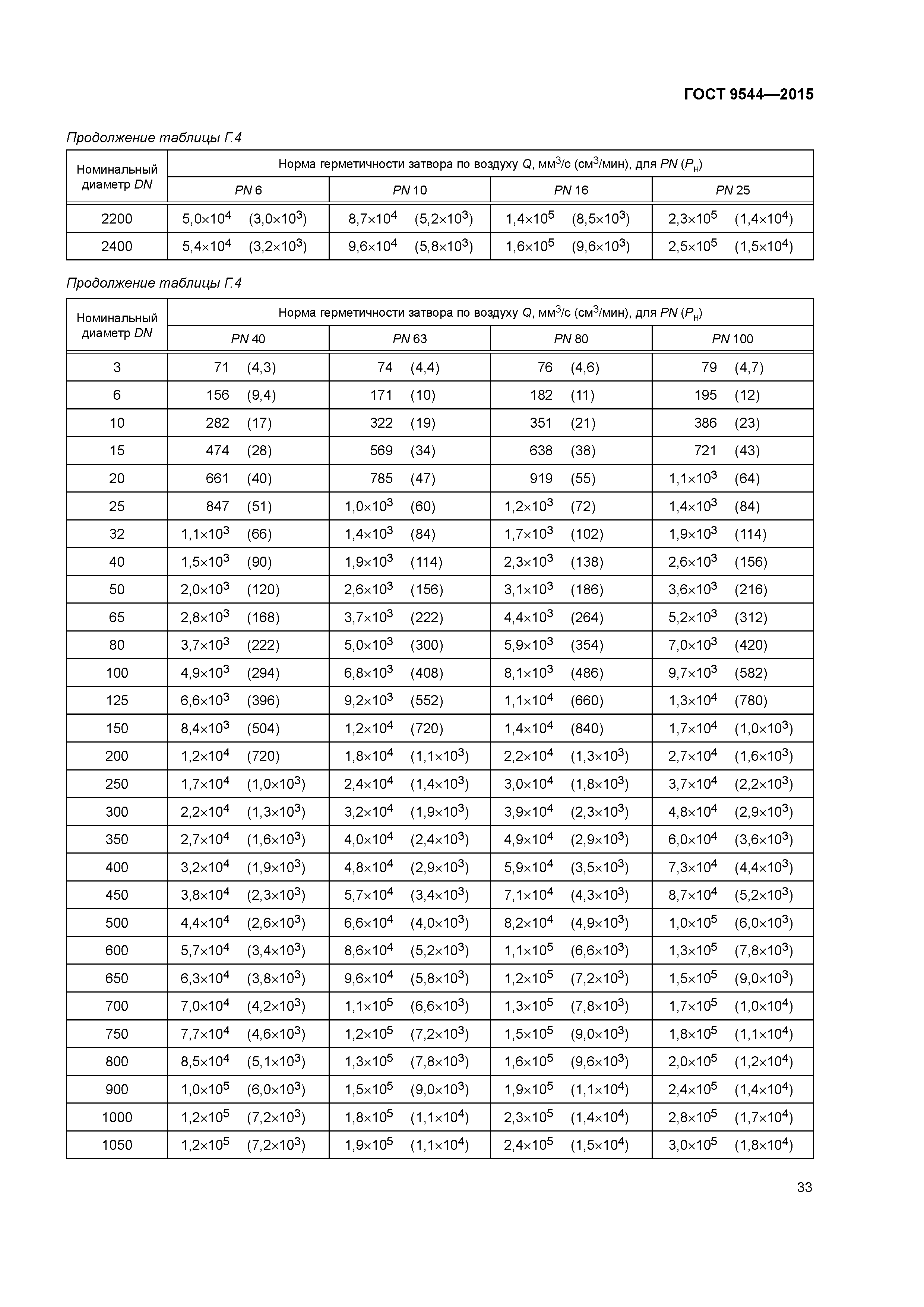

Оглавление:	1 Область применения 2 Нормативные ссылки 3 Термины, определения, сокращения и обозначения 4 Общие положения 5 Нормы герметичности затворов    5.1 Нормы и классы герметичности затворов арматуры запорной, обратной и предохранительной    5.2 Нормы и классы герметичности затворов регулирующей арматуры    5.3 Рекомендации по назначению классов герметичности 6 Порядок установления в КД требований по герметичности затвора 7 Требования к испытаниям на герметичность затвора Приложение А (справочное) Соотношение значений номинальных диаметров и номинальных давлений, выраженных в метрической системе и в единицах США Приложение Б (справочное) Нормы герметичности затворов арматуры запорной, обратной и предохранительной по воде Приложение В (справочное) Нормы герметичности затворов арматуры запорной и обратной по воздуху при Рисп = 0,6 МПа Приложение Г (рекомендуемое) Нормы герметичности затворов по воздуху для арматуры запорной и обратной при Рисп = РN (Рр), для арматуры предохранительной при Рисп = Рн Приложение Д (справочное) Нормы герметичности затворов регулирующей арматуры при испытании водой и воздухом Приложение Е (рекомендуемое) Рекомендации по назначению классов герметичности затворов арматуры Приложение Ж (справочное) Примеры записи в НД допущений по изменению утечки в затворе Приложение И (справочное) Пересчет утечек в затворе при замене испытательной среды Библиография
Разработан:	ЗАО НПФ ЦКБА МТК 259 Трубопроводная арматура и сильфоны
Утверждён:	27.03.2015 Межгосударственный Совет по стандартизации, метрологии и сертификации (Inter-Governmental Council on Standardization, Metrology, and Certification 76-П) 26.05.2015 Федеральное агентство по техническому регулированию и метрологии (440-ст)
Издан:	Стандартинформ (2015 г. )
Расположен в:	Техническая документация Электроэнергия ГИДРАВЛИЧЕСКИЕ И ПНЕВМАТИЧЕСКИЕ СИСТЕМЫ И КОМПОНЕНТЫ ОБЩЕГО НАЗНАЧЕНИЯ Арматура трубопроводная Арматура трубопроводная в целом Экология ГИДРАВЛИЧЕСКИЕ И ПНЕВМАТИЧЕСКИЕ СИСТЕМЫ И КОМПОНЕНТЫ ОБЩЕГО НАЗНАЧЕНИЯ Арматура трубопроводная Арматура трубопроводная в целом Строительство Стандарты Другие государственные стандарты, применяемые в строительстве Гидравлические и пневматические системы и компоненты общего назначения

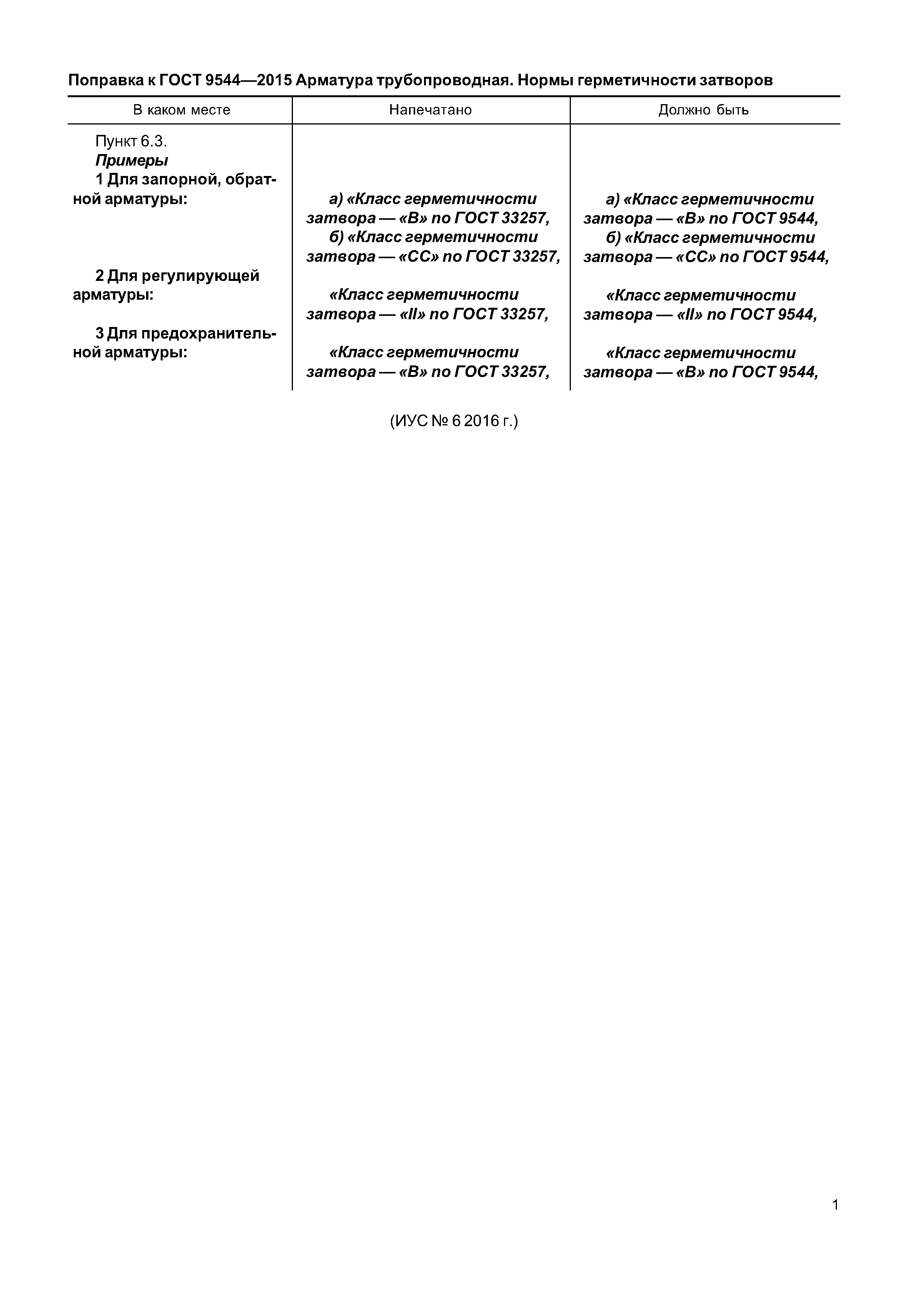

Список изменений:	Поправка от 23.03.2016 (ИУС 6-2016)
Нормативные ссылки:	Федеральный закон 116-ФЗ «О промышленной безопасности опасных производственных объектов» ГОСТ 17433-80 «Промышленная чистота. Сжатый воздух. Классы загрязненности» СанПиН 2.1.4.1074-01 «Питьевая вода. Гигиенические требования к качеству воды централизованных систем питьевого водоснабжения. Контроль качества. Гигиенические требования к обеспечению безопасности систем горячего водоснабжения» ГОСТ 12.2.085-2002 «Сосуды, работающие под давлением. Клапаны предохранительные. Требования безопасности» МУ 2.1.5.1183-03 «Санитарно-эпидемиологический надзор за использованием воды в системах технического водоснабжения промышленных предприятий» ГОСТ Р ИСО 8573-1-2005 «Сжатый воздух. Часть 1. Загрязнения и классы чистоты» ГОСТ Р 53402-2009 «Арматура трубопроводная. Методы контроля и испытаний» ГОСТ 24856-2014 «Арматура трубопроводная. Термины и определения» ГОСТ 33257-2015 «Арматура трубопроводная. Методы контроля и испытаний»

Текстовое изменение Поправка от 23.03.2016
