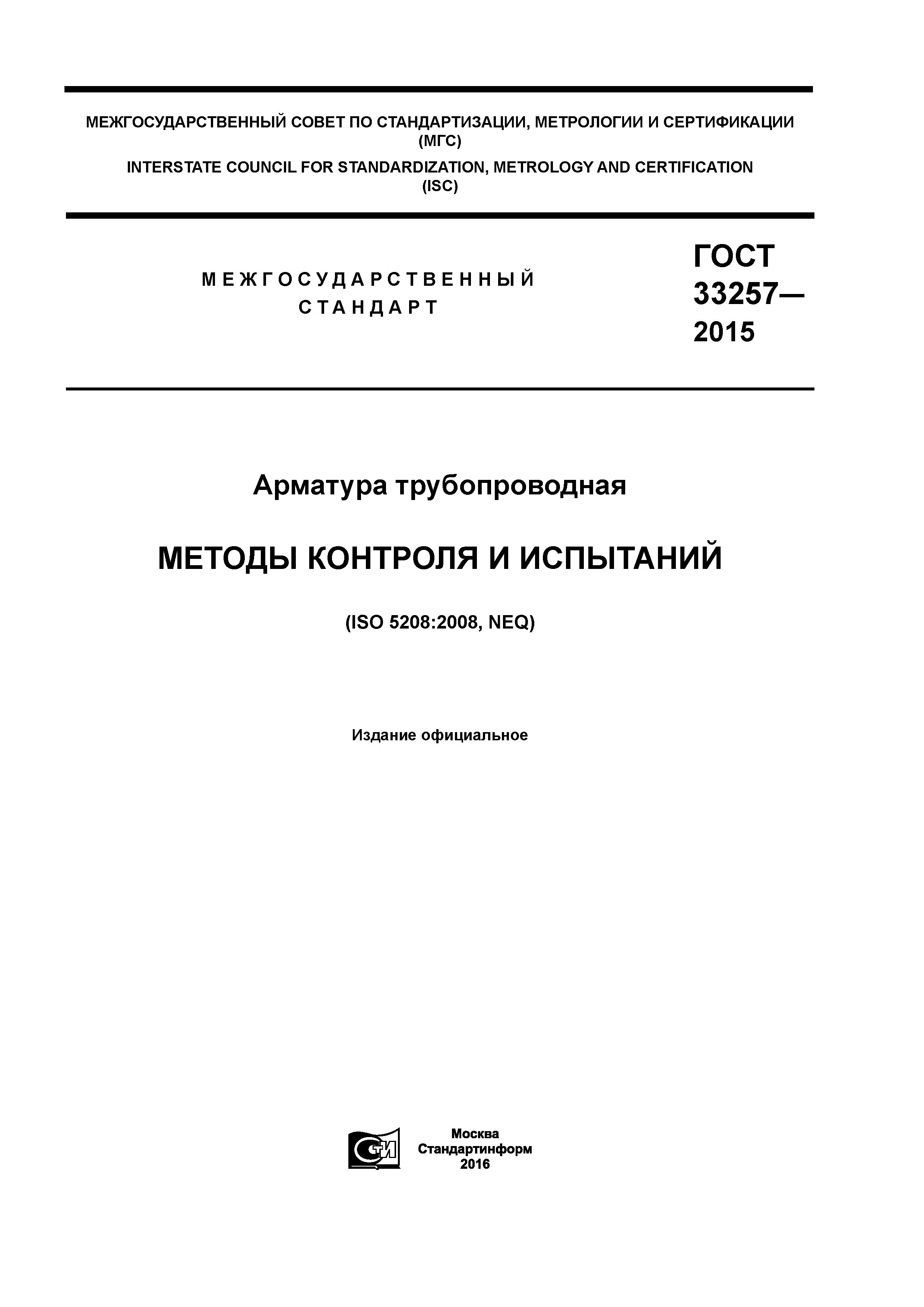

ГОСТ 33257-2015

Арматура трубопроводная. Методы контроля и испытаний

Обозначение:	ГОСТ 33257-2015
Обозначение англ:	GOST 33257-2015
Статус:	введен впервые
Название рус.:	Арматура трубопроводная. Методы контроля и испытаний
Название англ.:	Pipeline valves. Methods of control and testing
Дата добавления в базу:	01.02.2017
Дата актуализации:	05.05.2017
Дата введения:	01.04.2016
Область применения:	Стандарт распространяется на трубопроводную арматуру (далее - арматуру) и устанавливает виды и категории испытаний, методы основных (обязательных) испытаний и контроля и критерии оценки результатов основных испытаний. Основные испытания и контроль являются обязательными при проведении всех видов контрольных испытаний серийно изготовляемой арматуры, а также являются составной частью испытаний опытных образцов арматуры.

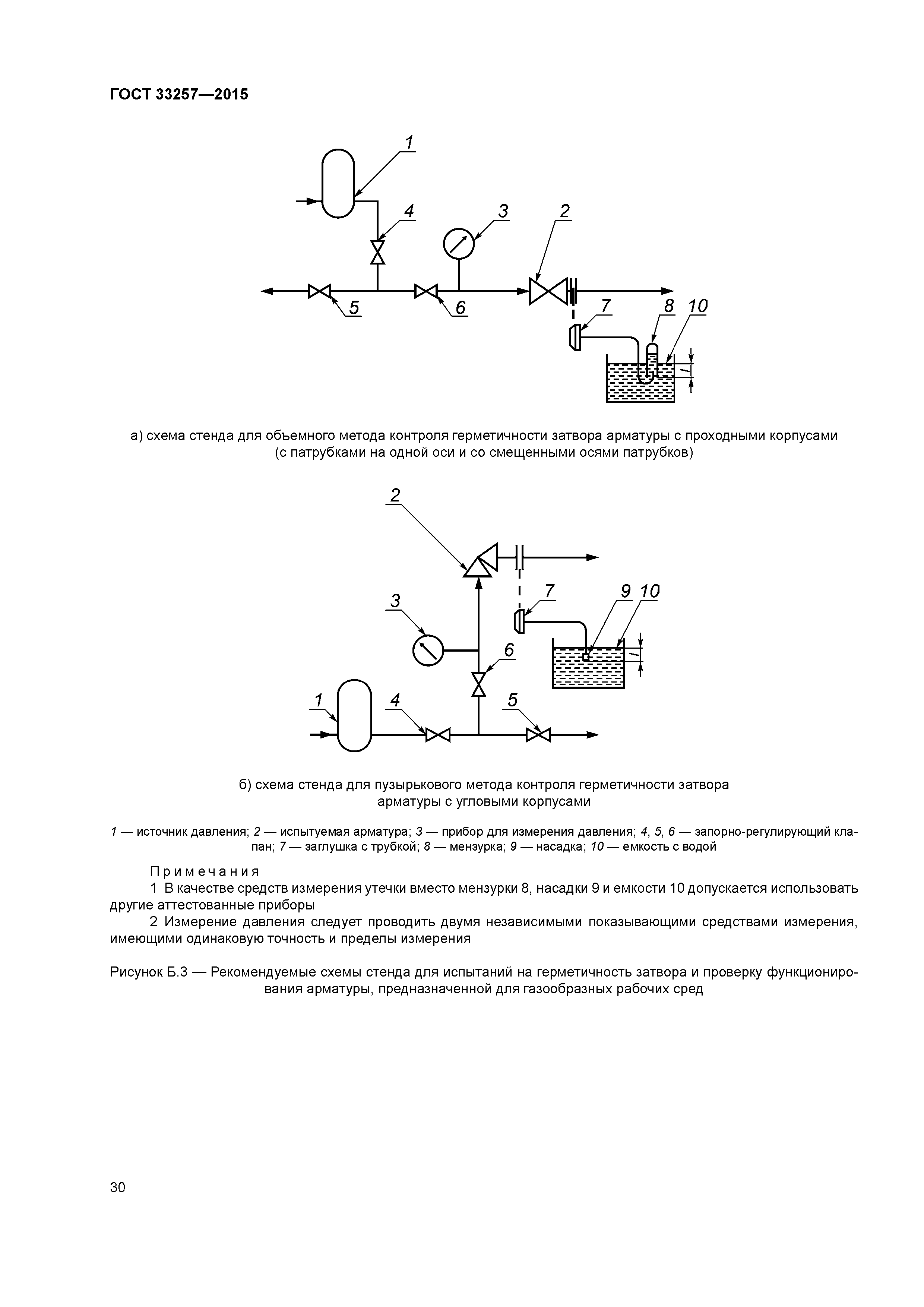

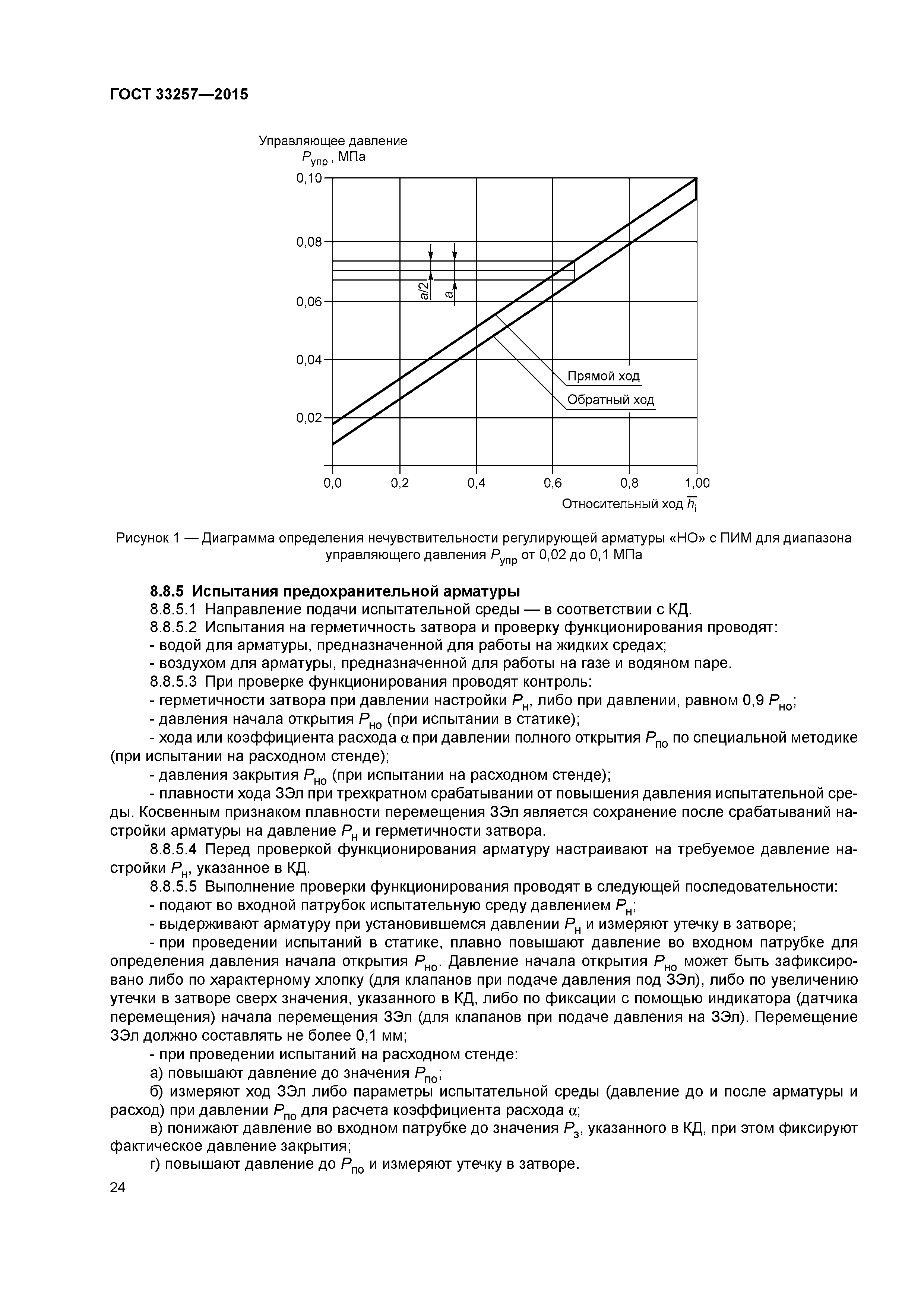

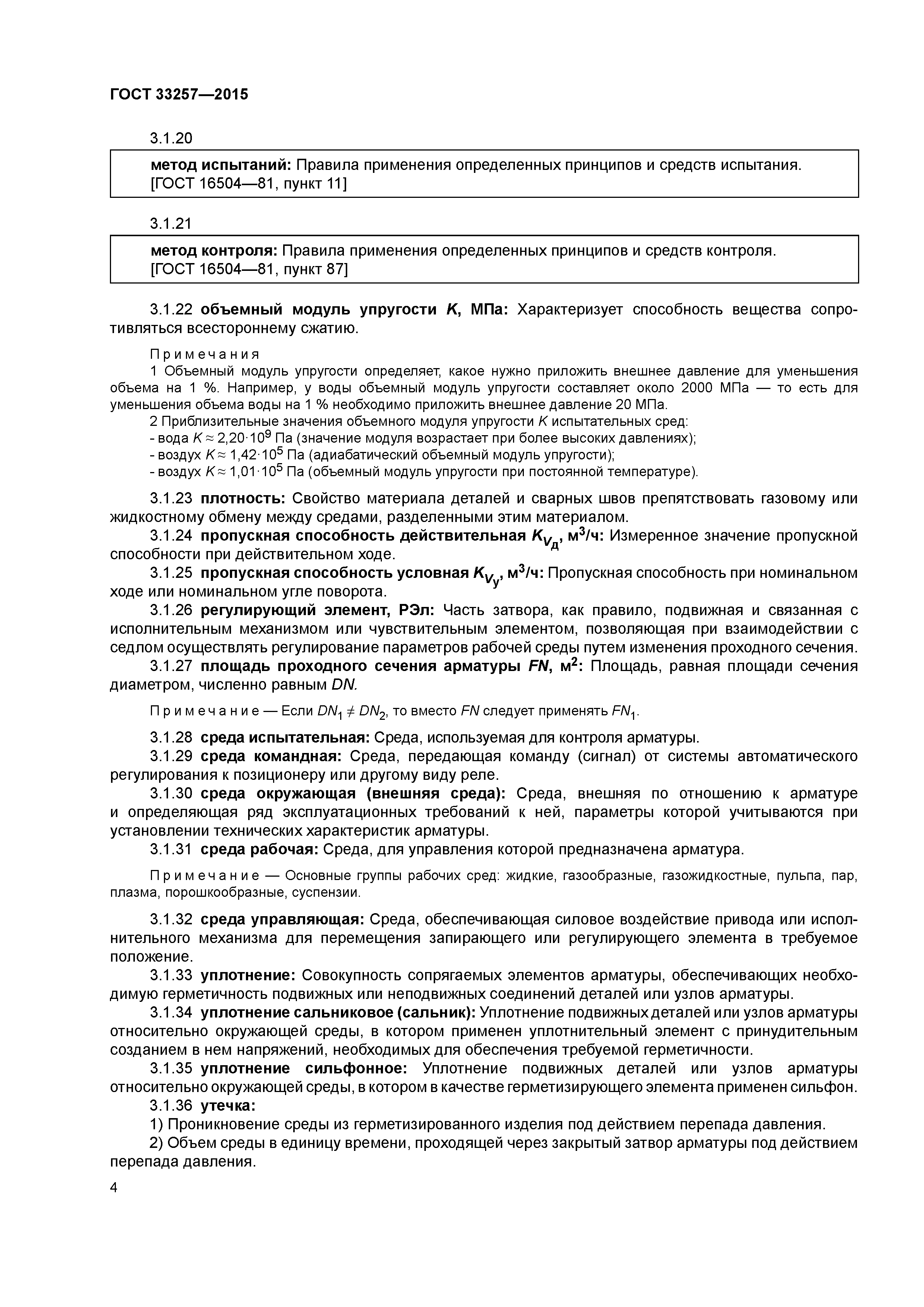

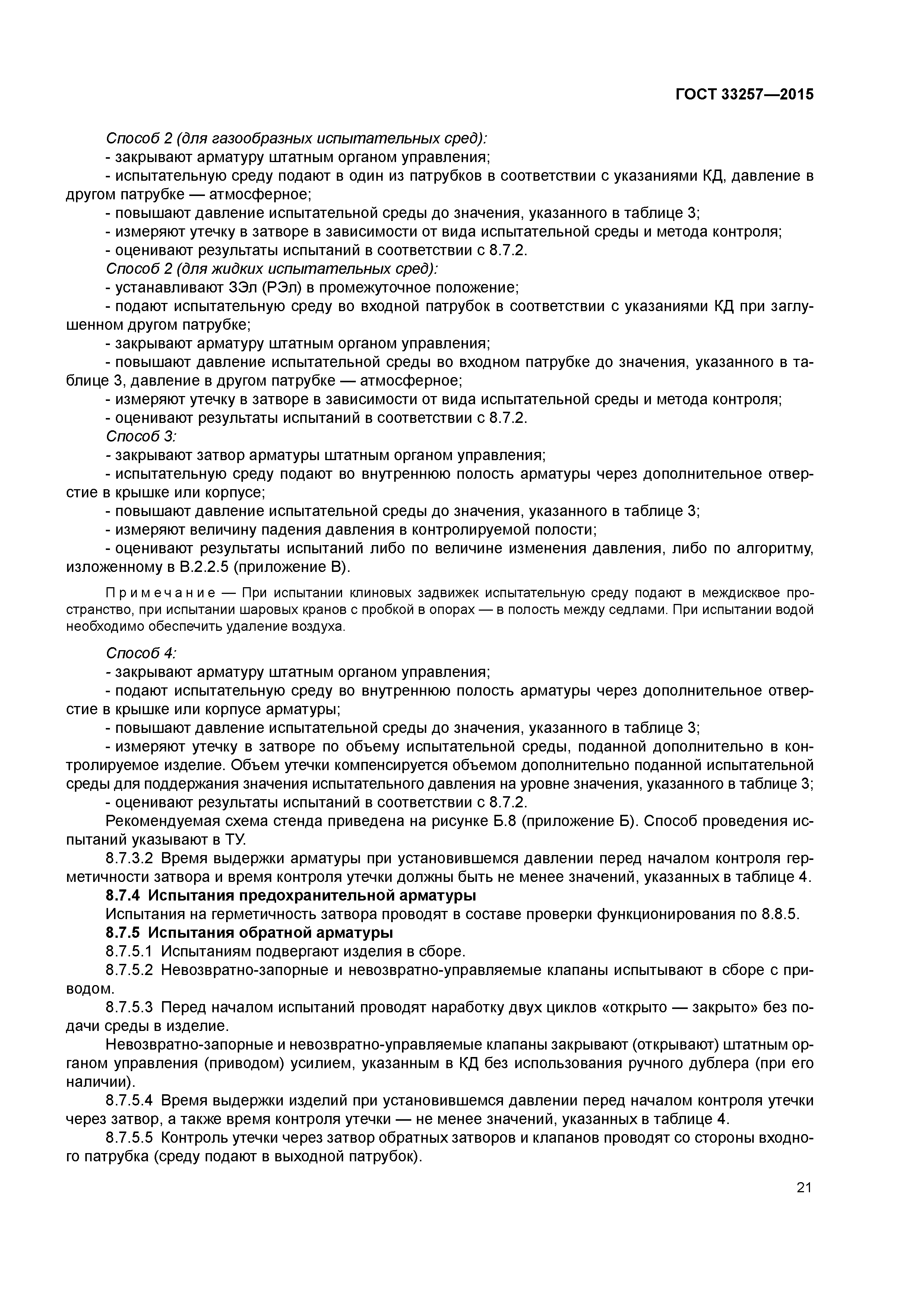

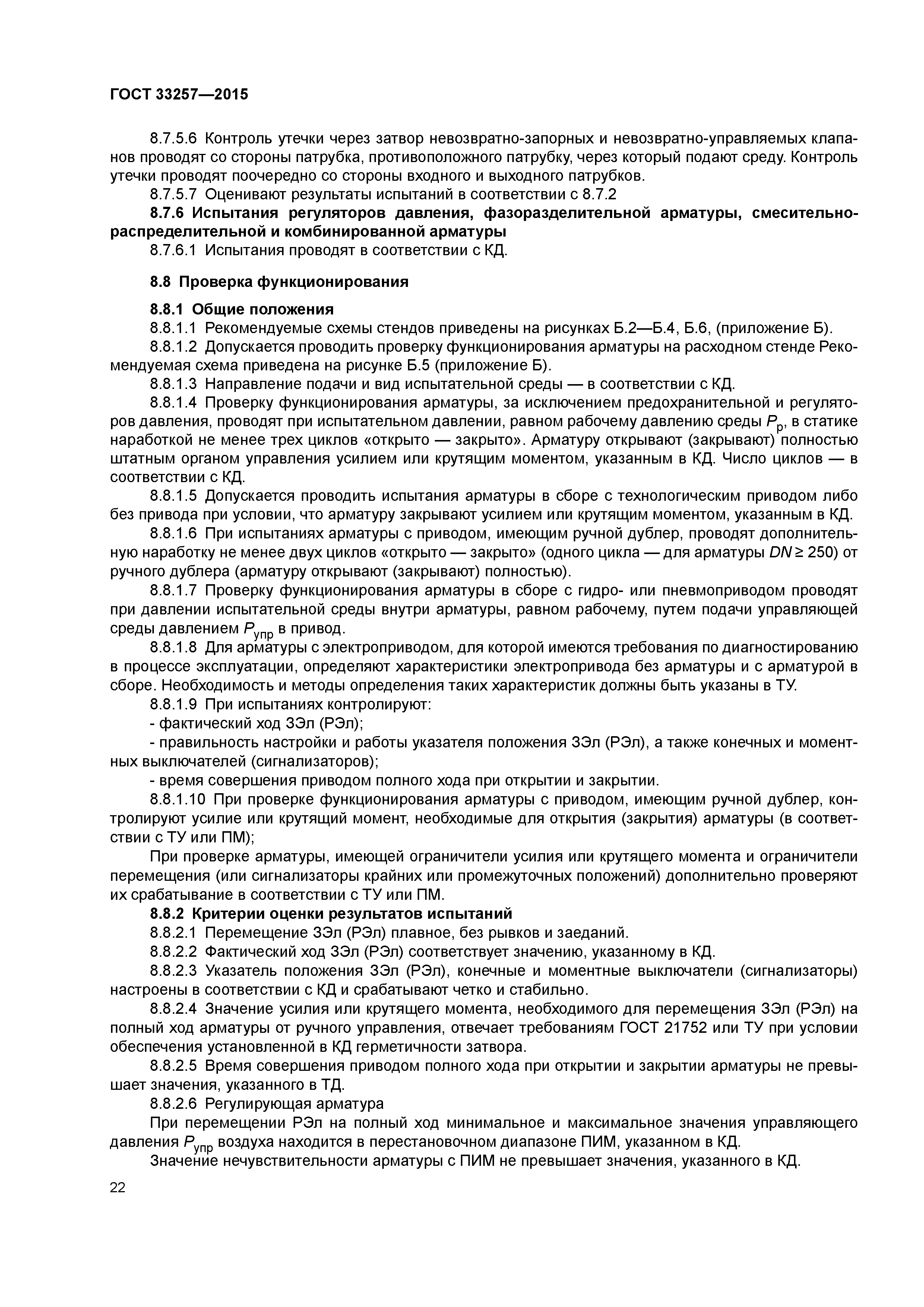

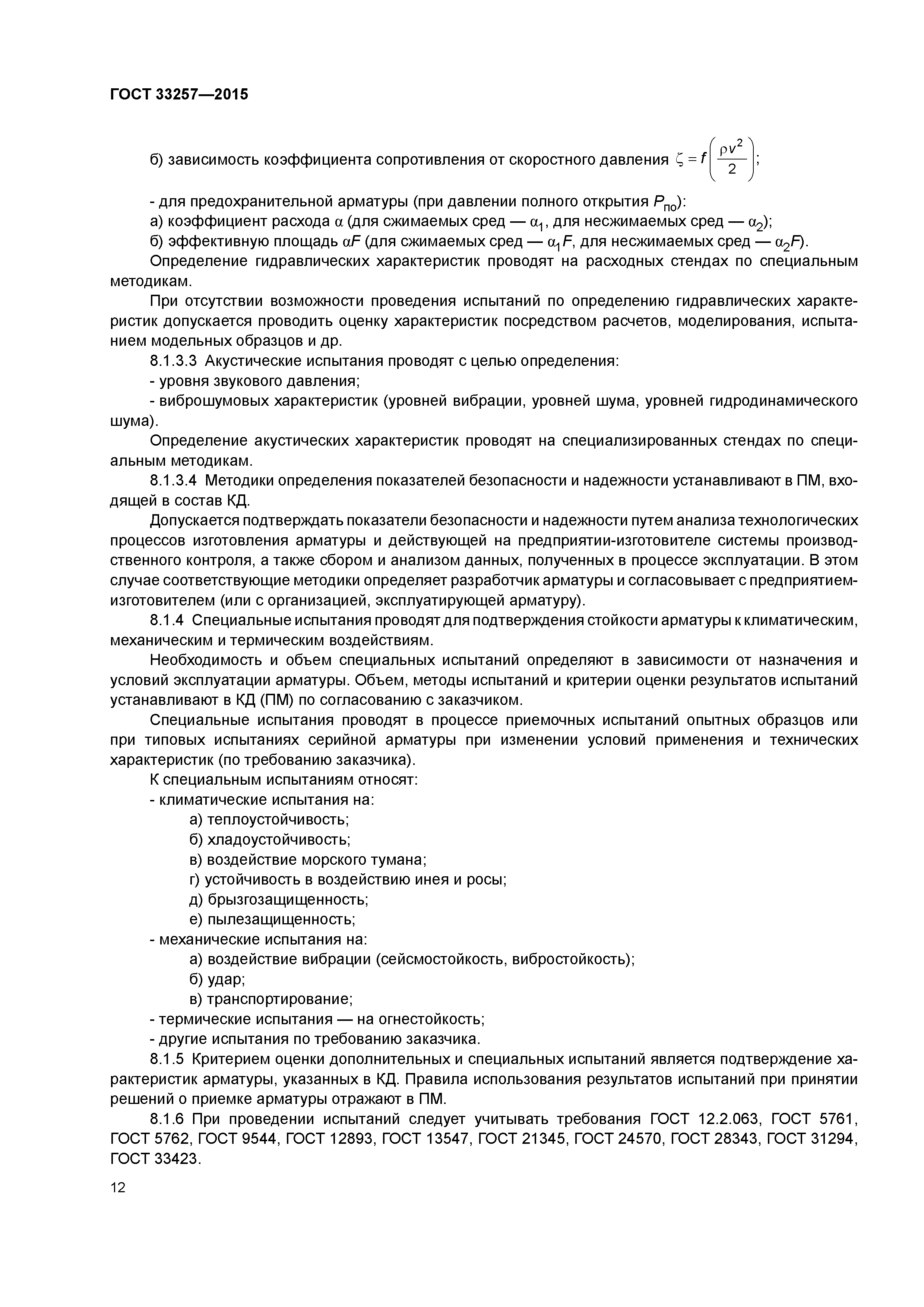

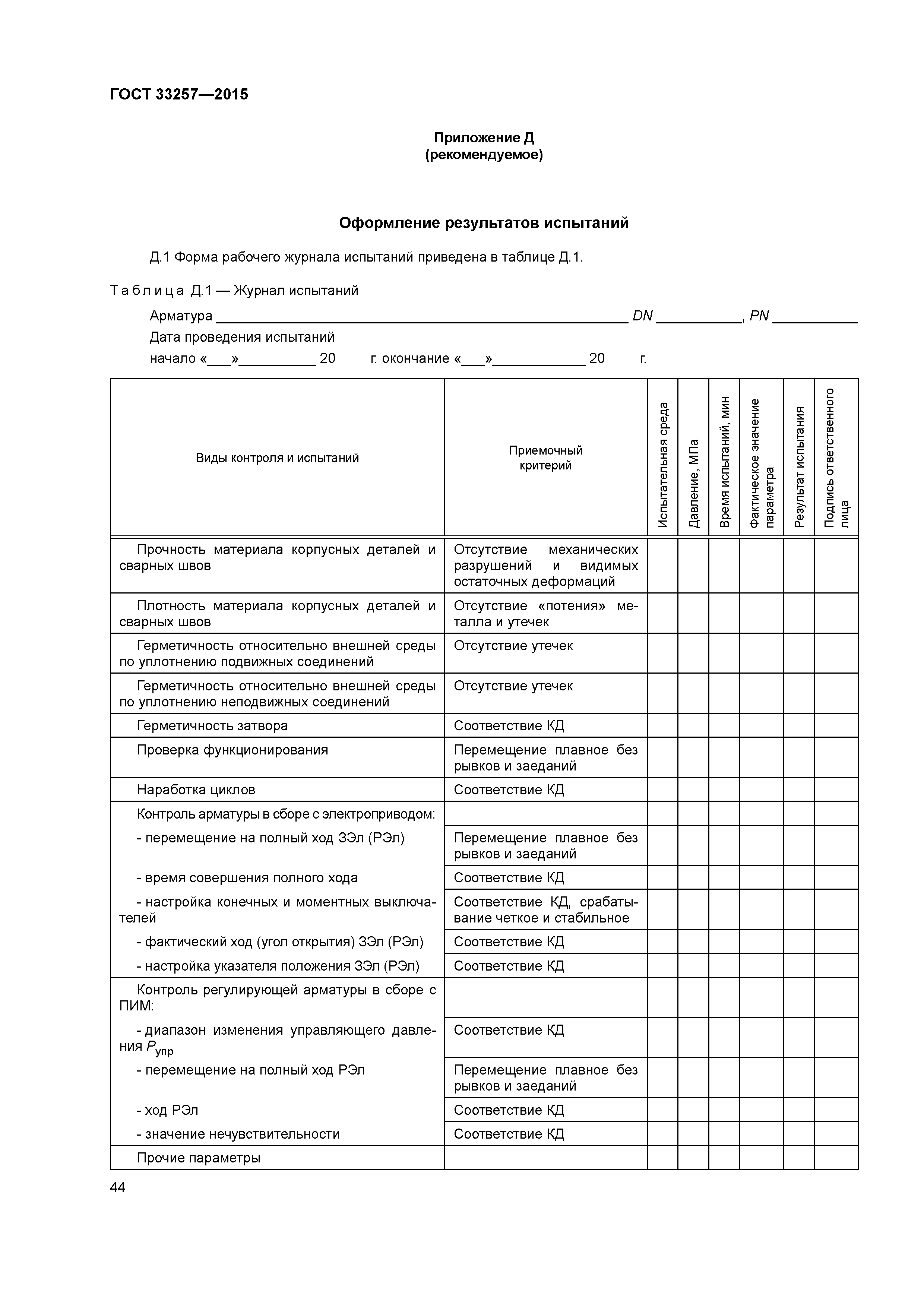

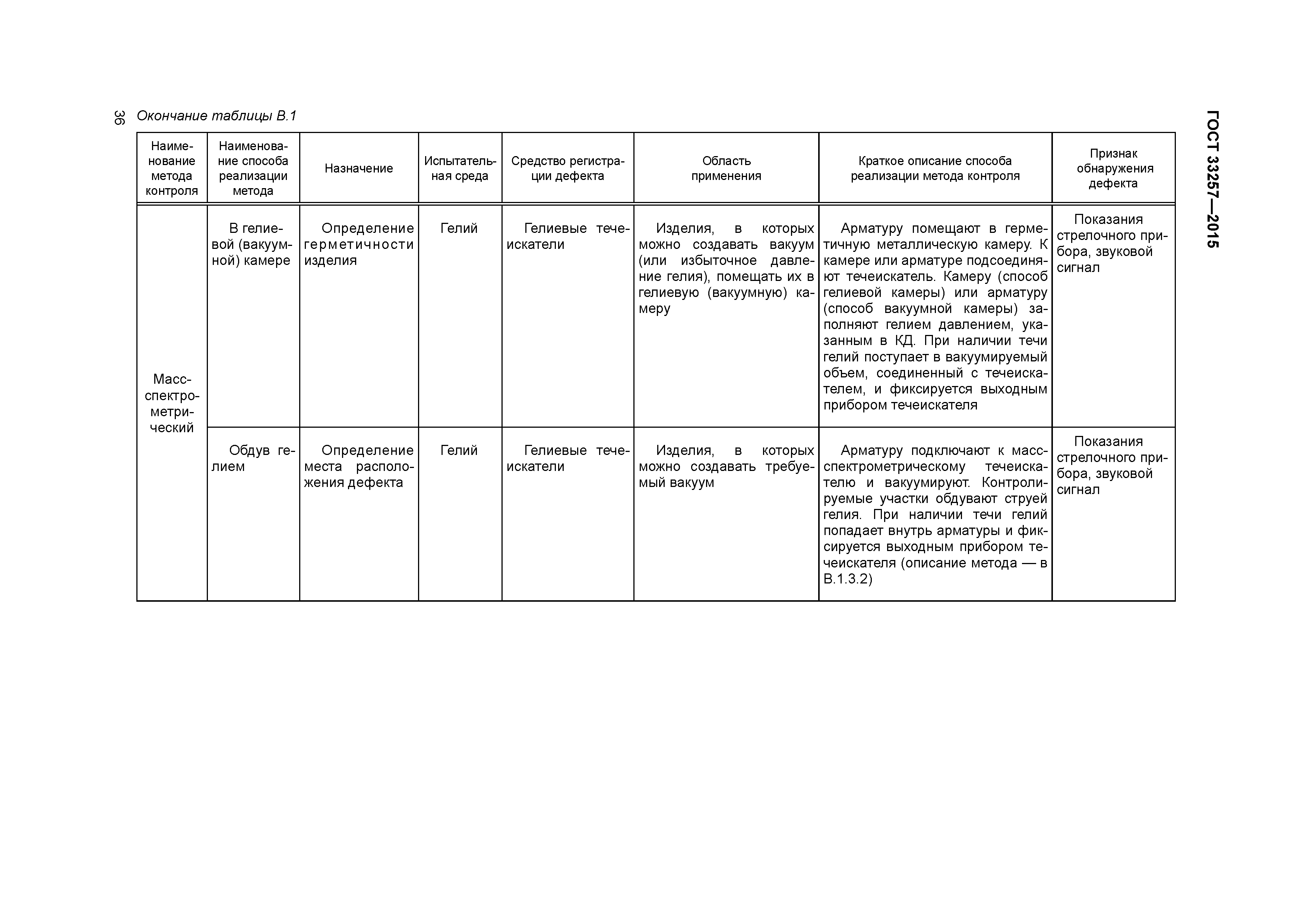

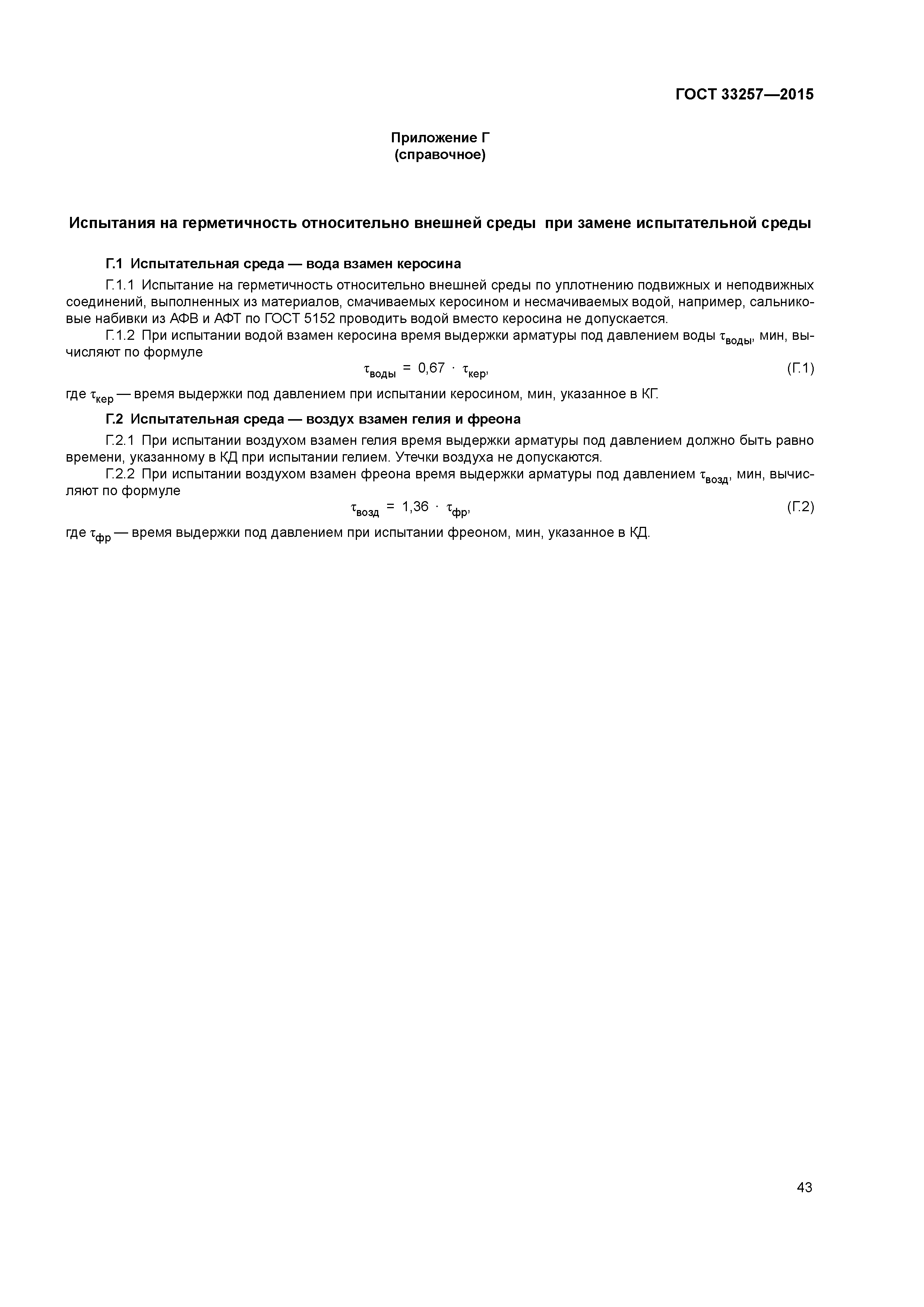

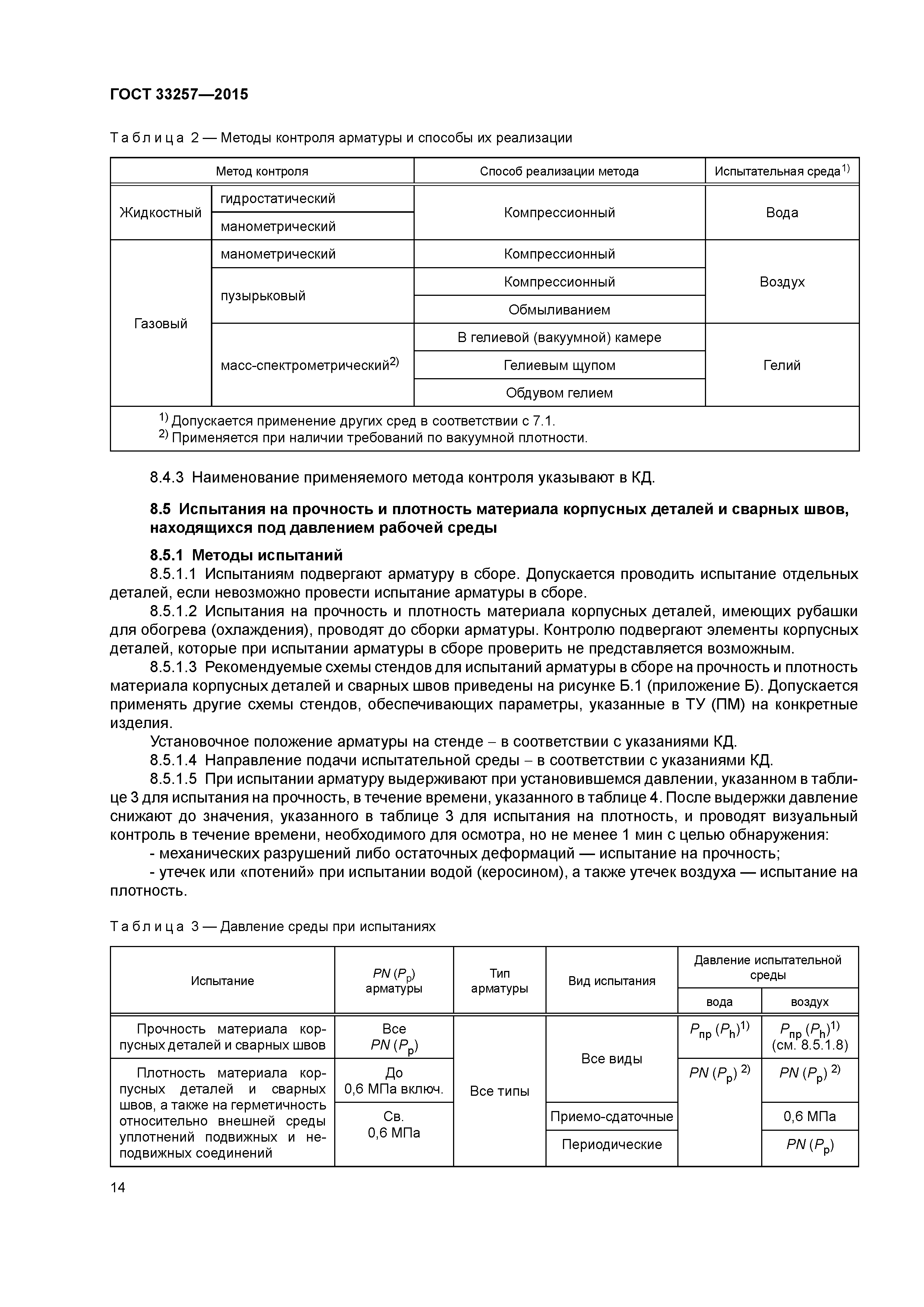

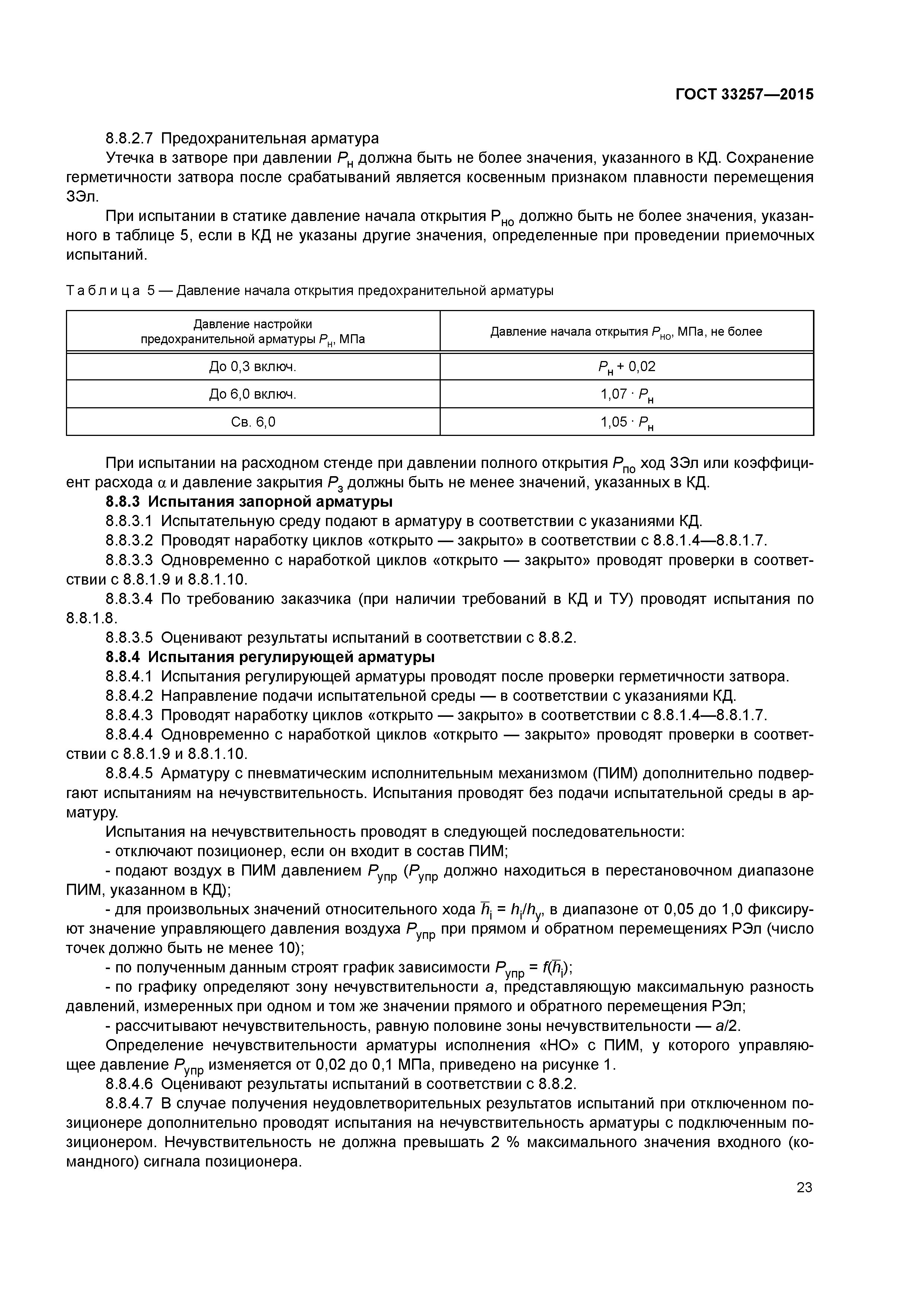

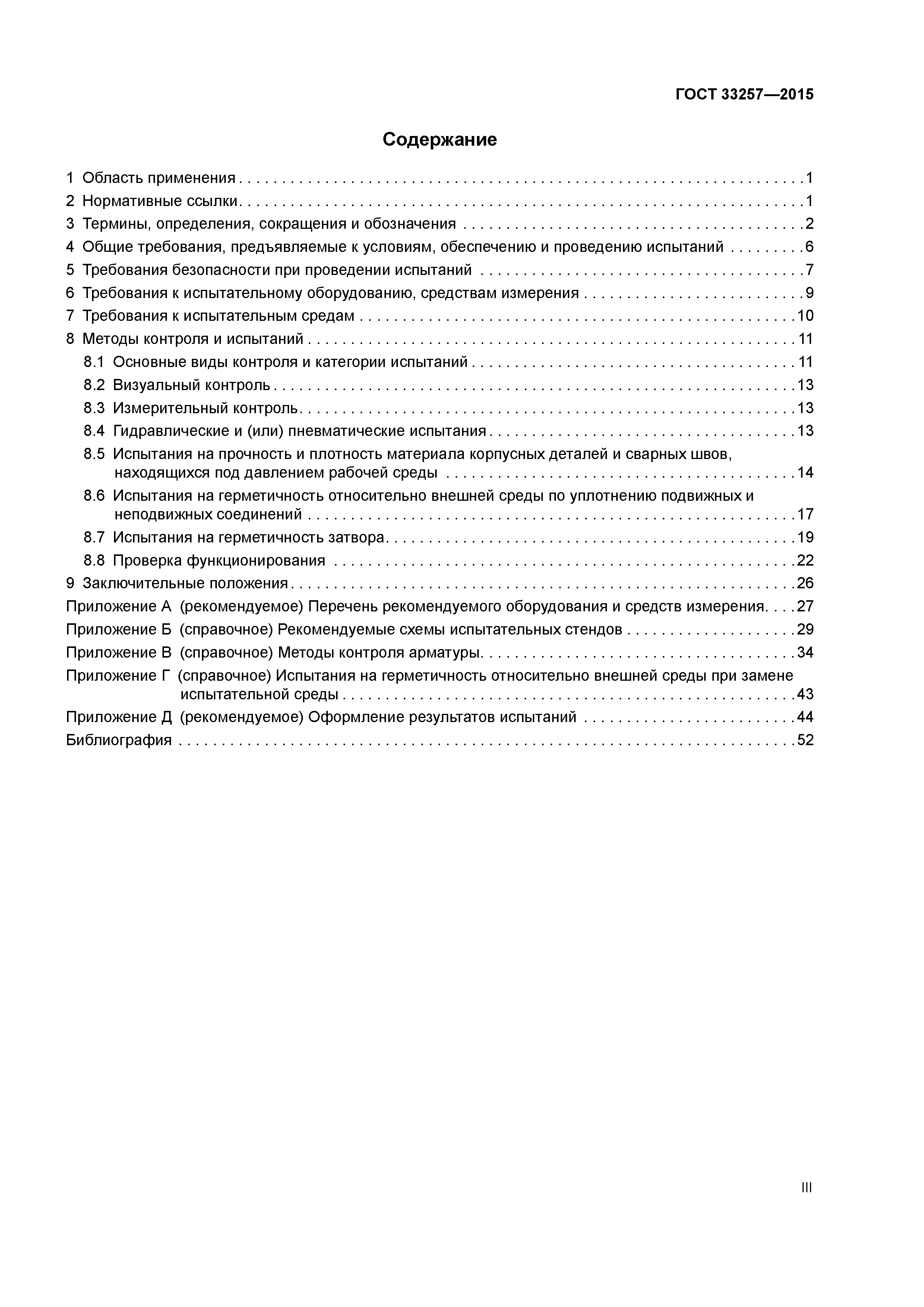

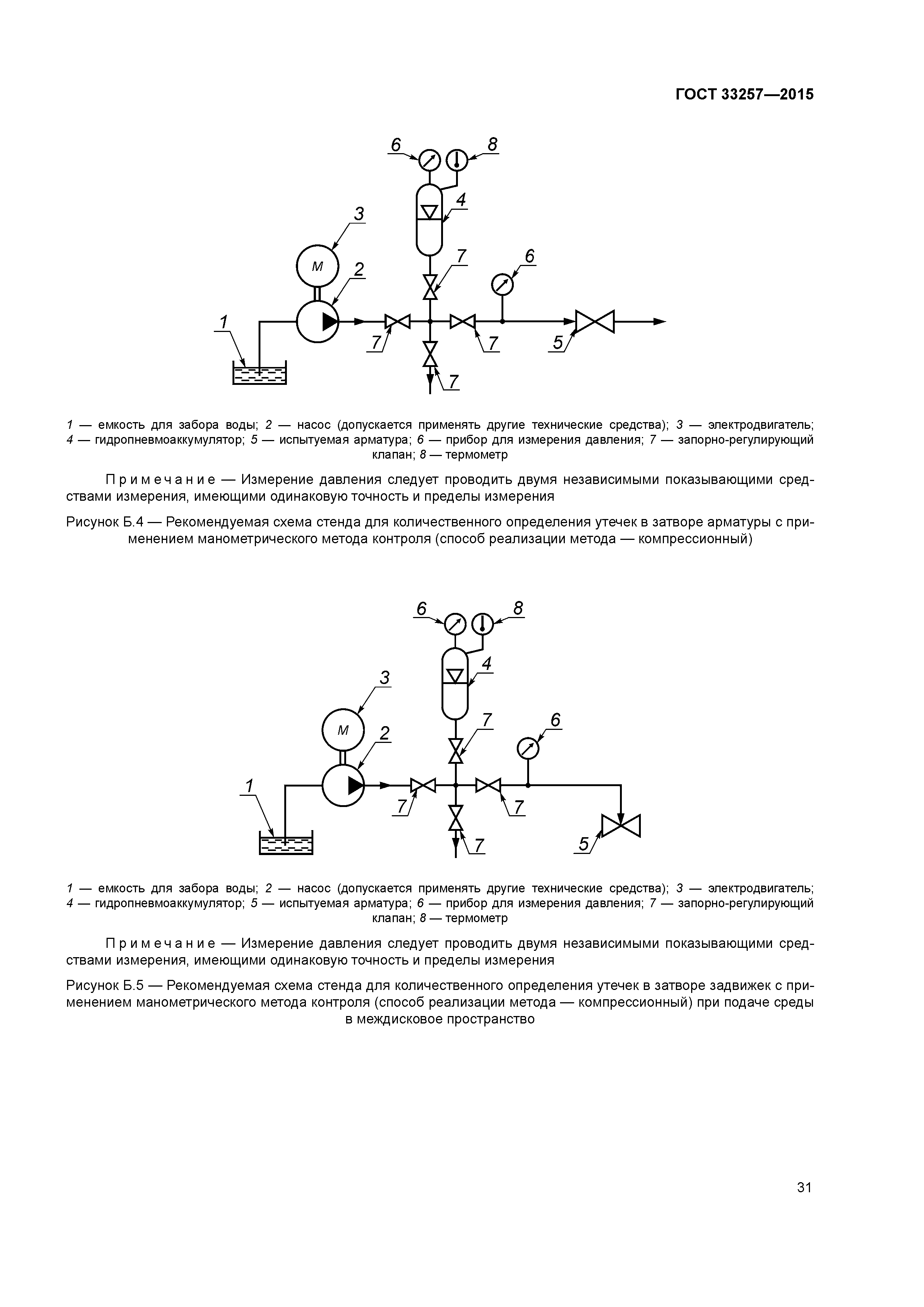

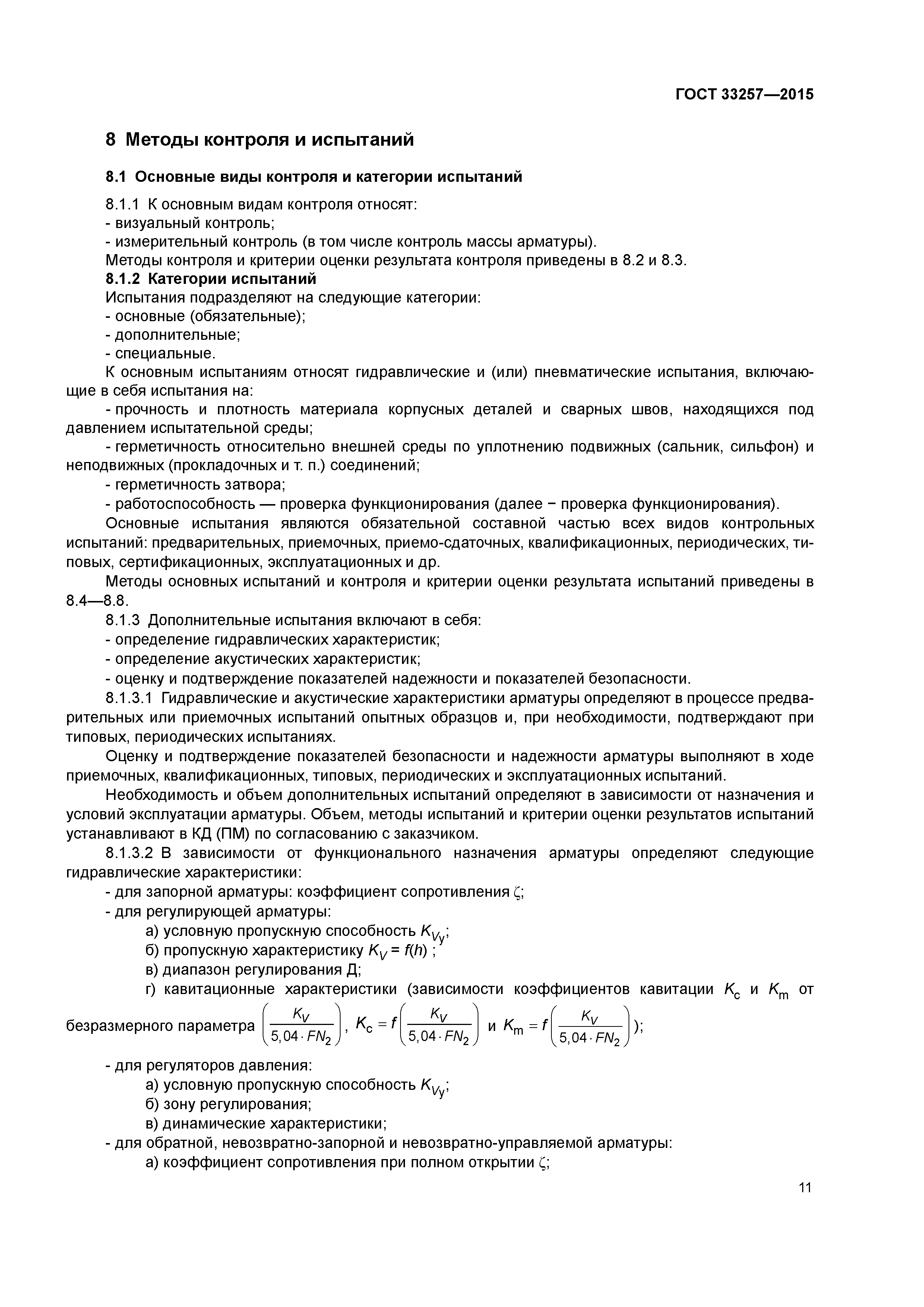

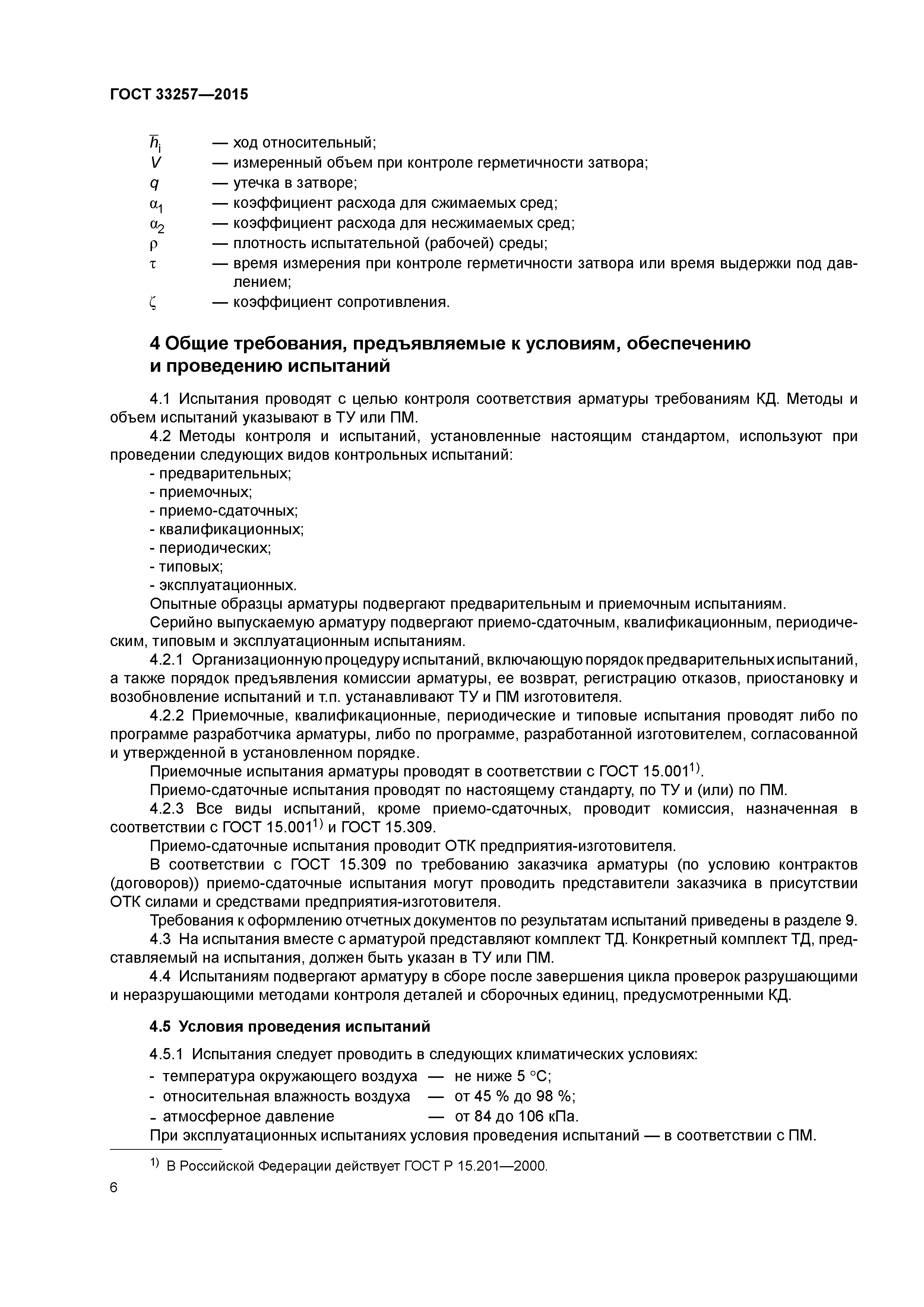

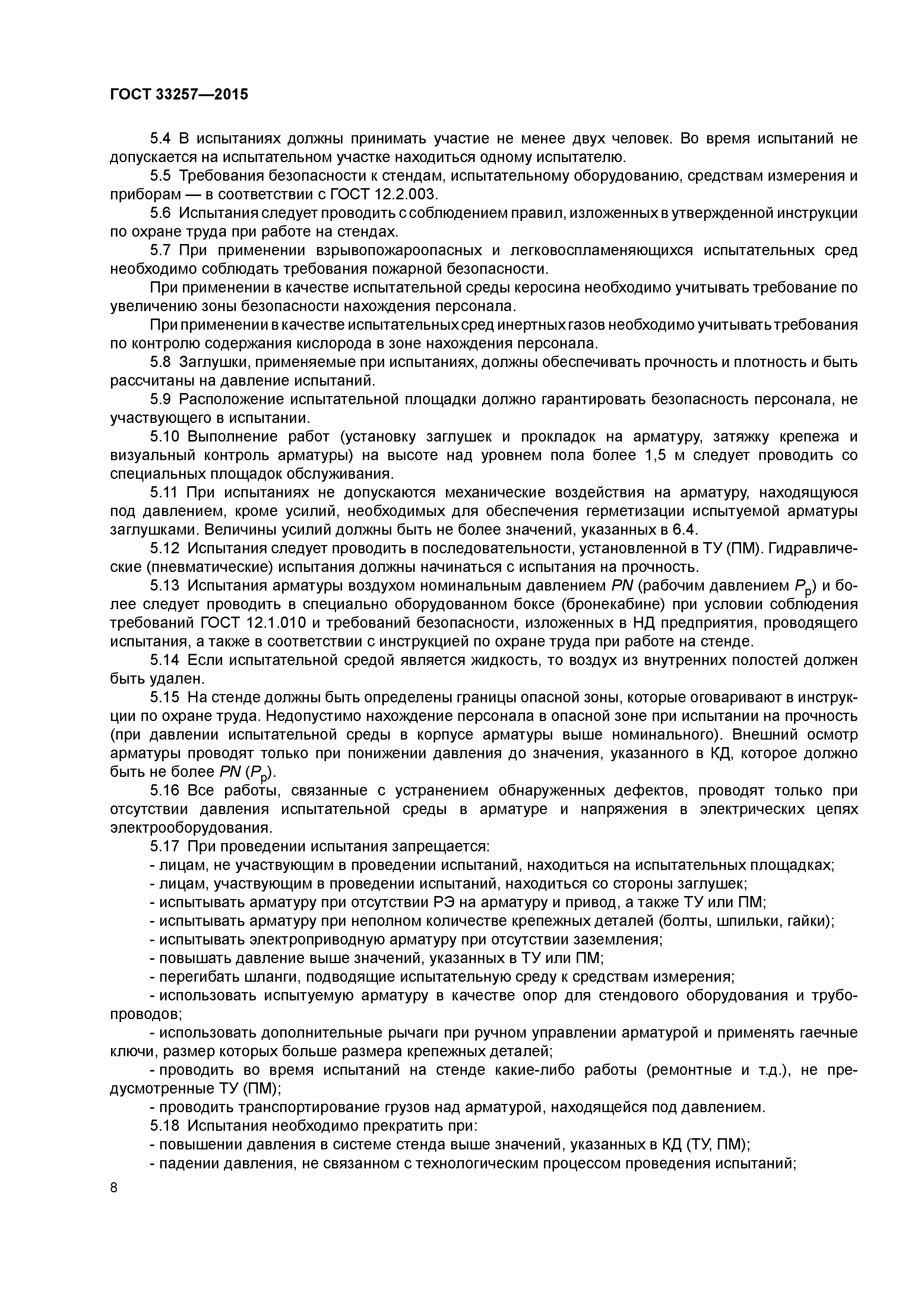

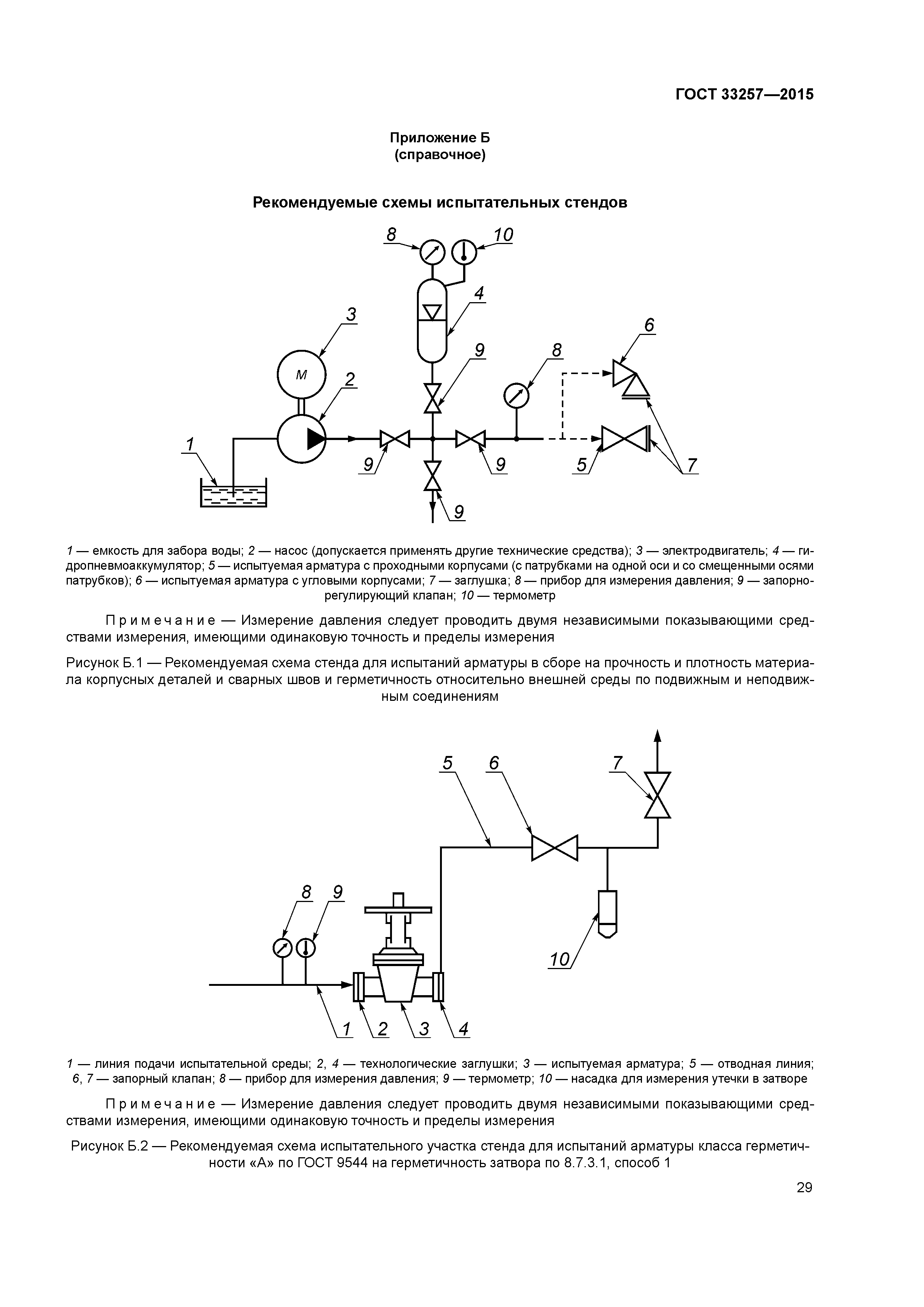

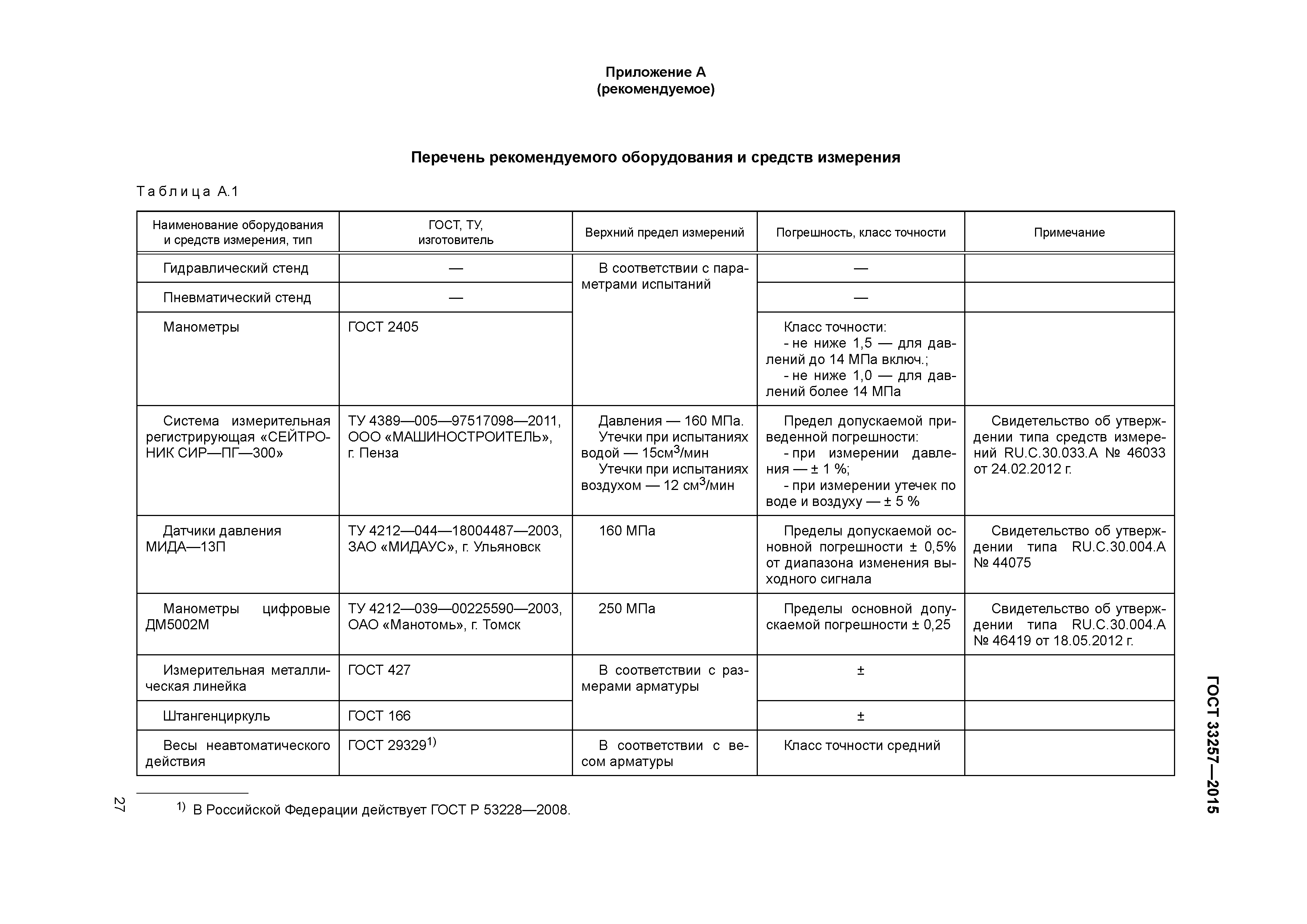

Оглавление:	1 Область применения 2 Нормативные ссылки 3 Термины, определения, сокращения и обозначения 4 Общие требования, предъявляемые к условиям, обеспечению и проведению испытаний 5 Требования безопасности при проведении испытаний 6 Требования к испытательному оборудованию, средствам измерения 7 Требования к испытательным средам 8 Методы контроля и испытаний    8.1 Основные виды контроля и категории испытаний    8.2 Визуальный контроль    8.3 Измерительный контроль    8.4 Гидравлические и (или) пневматические испытания    8.5 Испытания на прочность и плотность материала корпусных деталей и сварных швов, находящихся под давлением рабочей среды    8.6 Испытания на герметичность относительно внешней среды по уплотнению подвижных и неподвижных соединений    8.7 Испытания на герметичность затвора    8.8 Проверка функционирования 9 Заключительные положения Приложение А (рекомендуемое) Перечень рекомендуемого оборудования и средств измерения Приложение Б (справочное) Рекомендуемые схемы испытательных стендов Приложение В (справочное) Методы контроля арматуры Приложение Г (справочное) Испытания на герметичность относительно внешней среды при замене испытательной среды Приложение Д (рекомендуемое) Оформление результатов испытаний Библиография
Разработан:	ЗАО НПФ ЦКБА ООО НПО ГАКС-АРМСЕРВИС
Утверждён:	27.03.2015 Межгосударственный Совет по стандартизации, метрологии и сертификации (Inter-Governmental Council on Standardization, Metrology, and Certification 76-П) 26.05.2015 Федеральное агентство по техническому регулированию и метрологии (441-ст)
Издан:	Стандартинформ (2016 г. )
Расположен в:	Техническая документация Электроэнергия ГИДРАВЛИЧЕСКИЕ И ПНЕВМАТИЧЕСКИЕ СИСТЕМЫ И КОМПОНЕНТЫ ОБЩЕГО НАЗНАЧЕНИЯ Арматура трубопроводная Арматура трубопроводная в целом Экология ГИДРАВЛИЧЕСКИЕ И ПНЕВМАТИЧЕСКИЕ СИСТЕМЫ И КОМПОНЕНТЫ ОБЩЕГО НАЗНАЧЕНИЯ Арматура трубопроводная Арматура трубопроводная в целом Строительство Стандарты Другие государственные стандарты, применяемые в строительстве Гидравлические и пневматические системы и компоненты общего назначения
Нормативные ссылки:	ГОСТ 12.1.010-76 «Система стандартов безопасности труда. Взрывобезопасность. Общие требования» ГОСТ 16504-81 «Система государственных испытаний продукции. Испытания и контроль качества продукции. Основные термины и определения» Федеральный закон 116-ФЗ «О промышленной безопасности опасных производственных объектов» ГОСТ 15.001-88 «Система разработки и постановки продукции на производство. Продукция производственно-технического назначения» ГОСТ 15.309-98 «Система разработки и постановки продукции на производство. Испытания и приемка выпускаемой продукции. Основные положения» ГОСТ 12.2.003-91 «Система стандартов безопасности труда. Оборудование производственное. Общие требования безопасности» ГОСТ 166-89 «Штангенциркули. Технические условия» ГОСТ 427-75 «Линейки измерительные металлические. Технические условия» ГОСТ 356-80 «Арматура и детали трубопроводов. Давления номинальные пробные и рабочие. Ряды» ГОСТ 25136-82 «Соединения трубопроводов. Методы испытаний на герметичность» ГОСТ 17433-80 «Промышленная чистота. Сжатый воздух. Классы загрязненности» ГОСТ 24570-81 «Клапаны предохранительные паровых и водогрейных котлов. Технические требования» ГОСТ 2405-88 «Манометры, вакуумметры, мановакуумметры, напоромеры, тягомеры и тягонапоромеры. Общие технические условия» ГОСТ Р 15.201-2000 «Система разработки и постановки продукции на производство. Продукция производственно-технического назначения. Порядок разработки и постановки продукции на производство» СанПиН 2.1.4.1074-01 «Питьевая вода. Гигиенические требования к качеству воды централизованных систем питьевого водоснабжения. Контроль качества. Гигиенические требования к обеспечению безопасности систем горячего водоснабжения» МИ 2304-94 «Метрологический контроль и надзор, осуществляемые метрологическими службами юридических лиц» ГОСТ 5762-2002 «Арматура трубопроводная промышленная. Задвижки на номинальное давление не более РN 250. Общие технические условия» ГОСТ Р 8.568-97 «Государственная система обеспечения единства измерений. Аттестация испытательного оборудования. Основные положения» ГОСТ 112-78 «Термометры метеорологические стеклянные. Технические условия» ГОСТ 13045-81 «Ротаметры. Общие технические условия» ГОСТ 13837-79 «Динамометры общего назначения. Технические условия» ГОСТ 1770-74 «Посуда мерная лабораторная стеклянная. Цилиндры, мензурки, колбы, пробирки. Общие технические условия» ГОСТ 21752-76 «Система "Человек-машина". Маховики управления и штурвалы. Общие эргономические требования» ГОСТ 23866-87 «Клапаны регулирующие односедельные, двухседельные и клеточные. Основные параметры» ГОСТ 24054-80 «Изделия машиностроения и приборостроения. Методы испытаний на герметичность. Общие требования» ГОСТ 24555-81 «Система государственных испытаний продукции. Порядок аттестации испытательного оборудования. Основные положения» ГОСТ 25923-89 «Затворы дисковые регулирующие. Основные параметры» ГОСТ 28343-89 «Краны шаровые стальные фланцевые. Технические требования» ГОСТ 29329-92 «Весы для статического взвешивания. Общие технические требования» ГОСТ 5152-84 «Набивки сальниковые. Технические условия» ПР 50.2.006-94 «Государственная система обеспечения единства измерений. Порядок проведения поверки средств измерений» МУ 2.1.5.1183-03 «Санитарно-эпидемиологический надзор за использованием воды в системах технического водоснабжения промышленных предприятий» ПНАЭ Г-7-008-89 «Правила устройства и безопасной эксплуатации оборудования и трубопроводов атомных энергетических установок» ГОСТ Р ИСО 8573-1-2005 «Сжатый воздух. Часть 1. Загрязнения и классы чистоты» ПНАЭ Г-7-019-89 «Унифицированная методика контроля основных материалов (полуфабрикатов), сварных соединений и наплавки оборудования и трубопроводов АЭУ. Контроль герметичности. Газовые и жидкостные методы» НП 068-05 «Трубопроводная арматура для атомных станций. Общие технические требования» ГОСТ 12893-2005 «Клапаны регулирующие односедельные, двухседельные и клеточные. Общие технические условия» ГОСТ 31294-2005 «Клапаны предохранительные прямого действия. Общие технические условия» ГОСТ 21345-2005 «Краны шаровые, конусные и цилиндрические на номинальное давление не более PN 250. Общие технические условия» ГОСТ 5761-2005 «Клапаны на номинальное давление не более PN 250. Общие технические условия» ГОСТ Р 53228-2008 «Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания» СТ ЦКБА 031-2009 «Арматура трубопроводная. Паспорт. Правила разработки и оформления» ГОСТ Р 53671-2009 «Арматура трубопроводная. Затворы и клапаны обратные. Общие технические условия» ГОСТ Р 53673-2009 «Арматура трубопроводная. Затворы дисковые. Общие технические условия» ГОСТ Р 53672-2009 «Арматура трубопроводная. Общие требования безопасности» ГОСТ Р 54808-2011 «Арматура трубопроводная. Нормы герметичности затворов» ГОСТ 24856-2014 «Арматура трубопроводная. Термины и определения» ГОСТ 12.2.063-2015 «Арматура трубопроводная. Общие требования безопасности» ГОСТ 9544-2015 «Арматура трубопроводная. Нормы герметичности затворов»
