Скачать ГОСТ 21345-2005 Краны шаровые, конусные и цилиндрические на номинальное давление не более PN 250. Общие технические условияДата актуализации: 10.08.2017 ГОСТ 21345-2005
Краны шаровые, конусные и цилиндрические на номинальное давление не более PN 250. Общие технические условияОбозначение: | ГОСТ 21345-2005 | Обозначение англ: | GOST 21345-2005 | Статус: | действует | Название рус.: | Краны шаровые, конусные и цилиндрические на номинальное давление не более PN 250. Общие технические условия | Название англ.: | Ball, lifting-plug and cylindrical cocks for nominal pressure at most PN 250. General specifications | Дата добавления в базу: | 01.09.2013 | Дата актуализации: | 05.05.2017 | Дата введения: | 01.04.2008 | Область применения: | Стандарт распространяется на шаровые, конусные и цилиндрические краны общепромышленного назначения на номинальное давление не более PN 250. Стандарт не распространяется на краны:
- работающие в системе АЭ;
- работающие в режиме регулирования;
- из неметаллических материалов;
- футерованные.

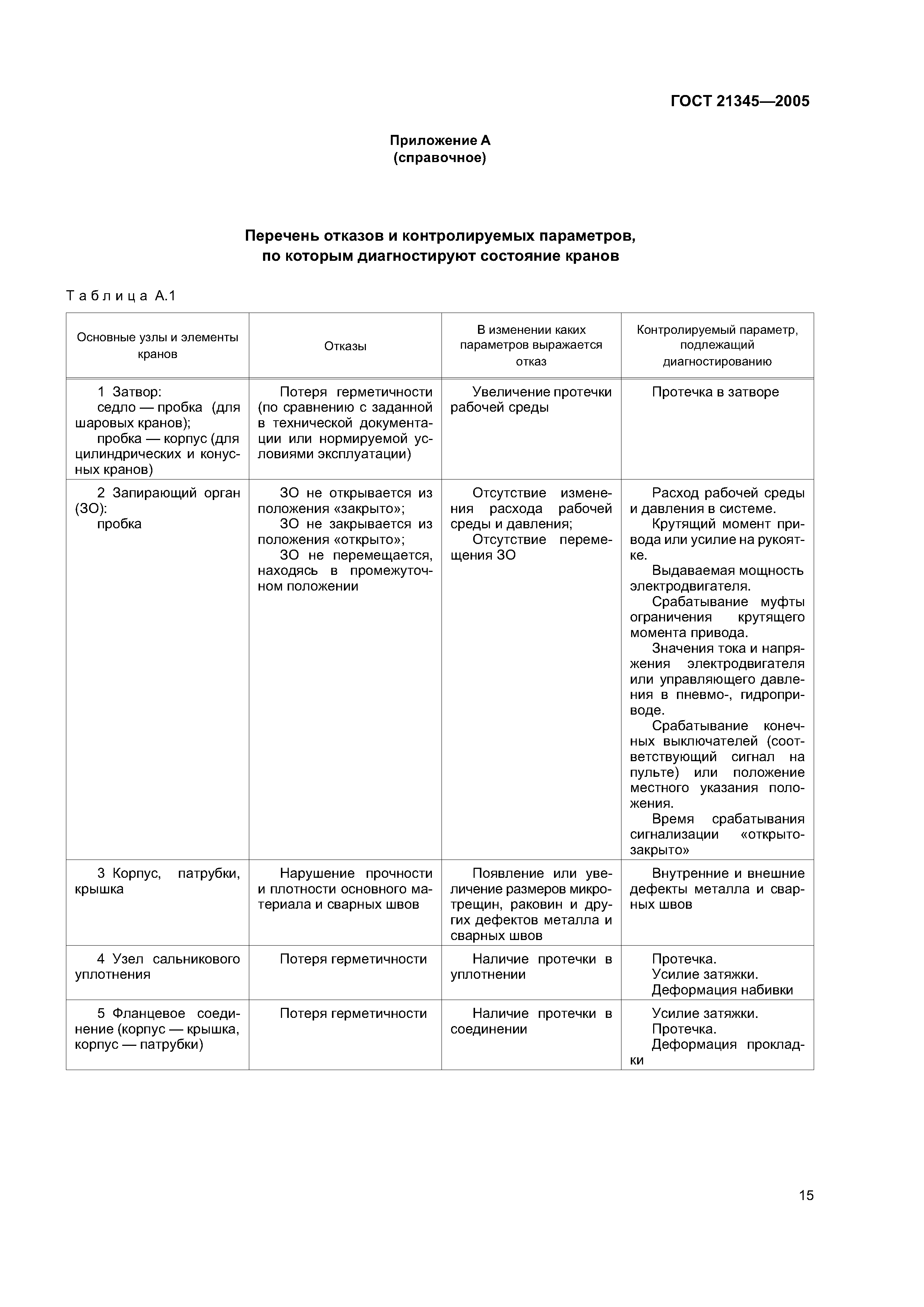

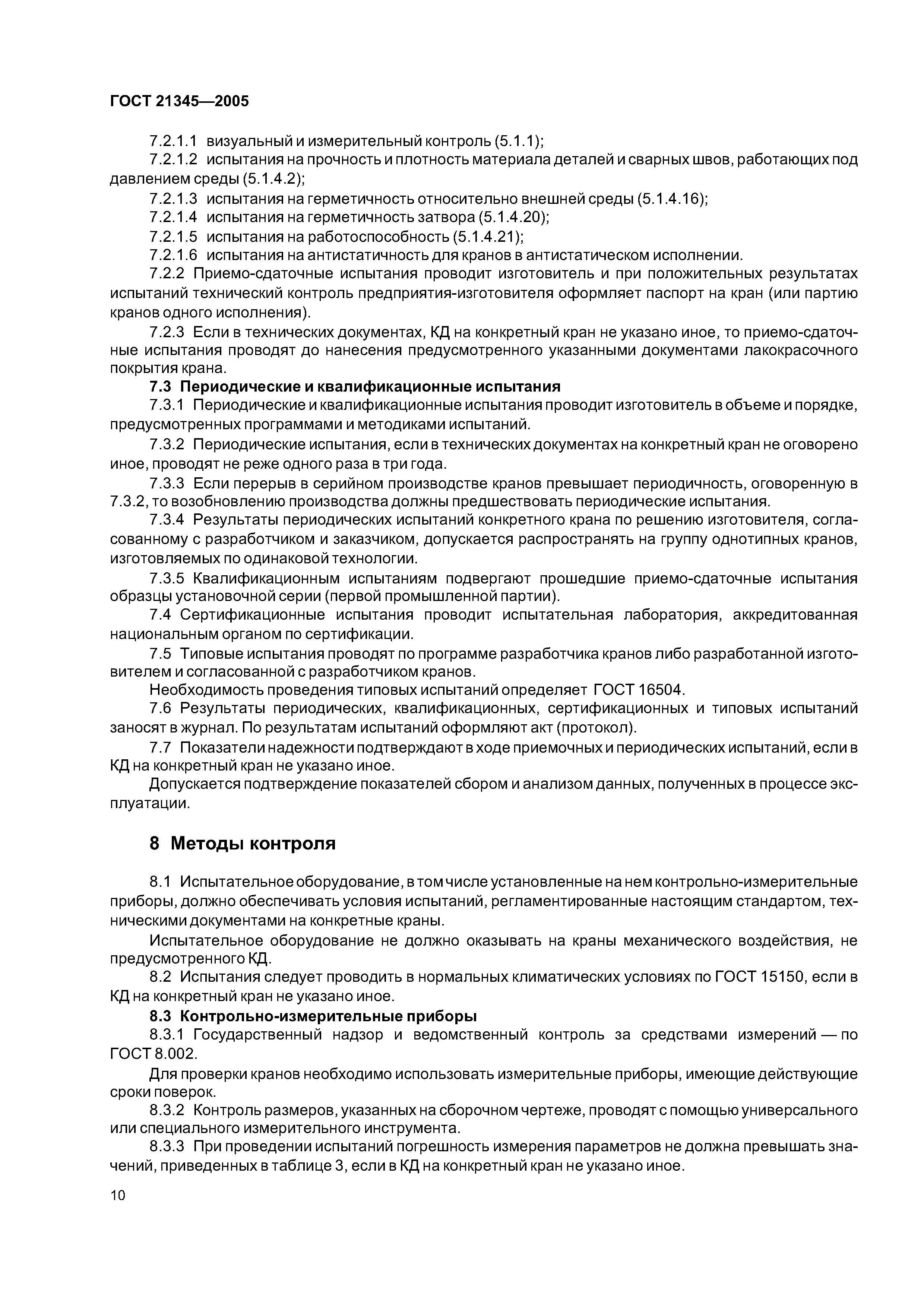

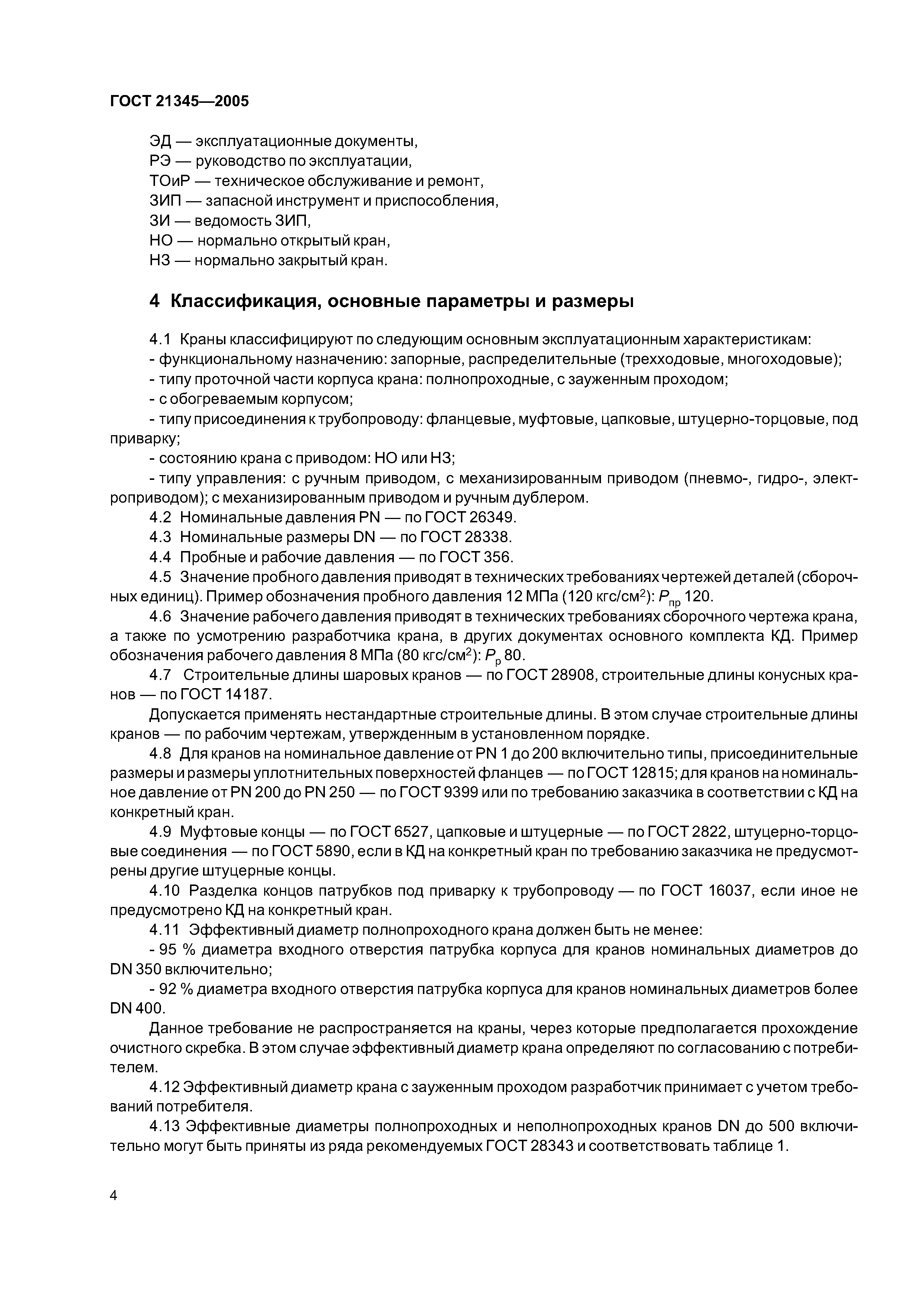

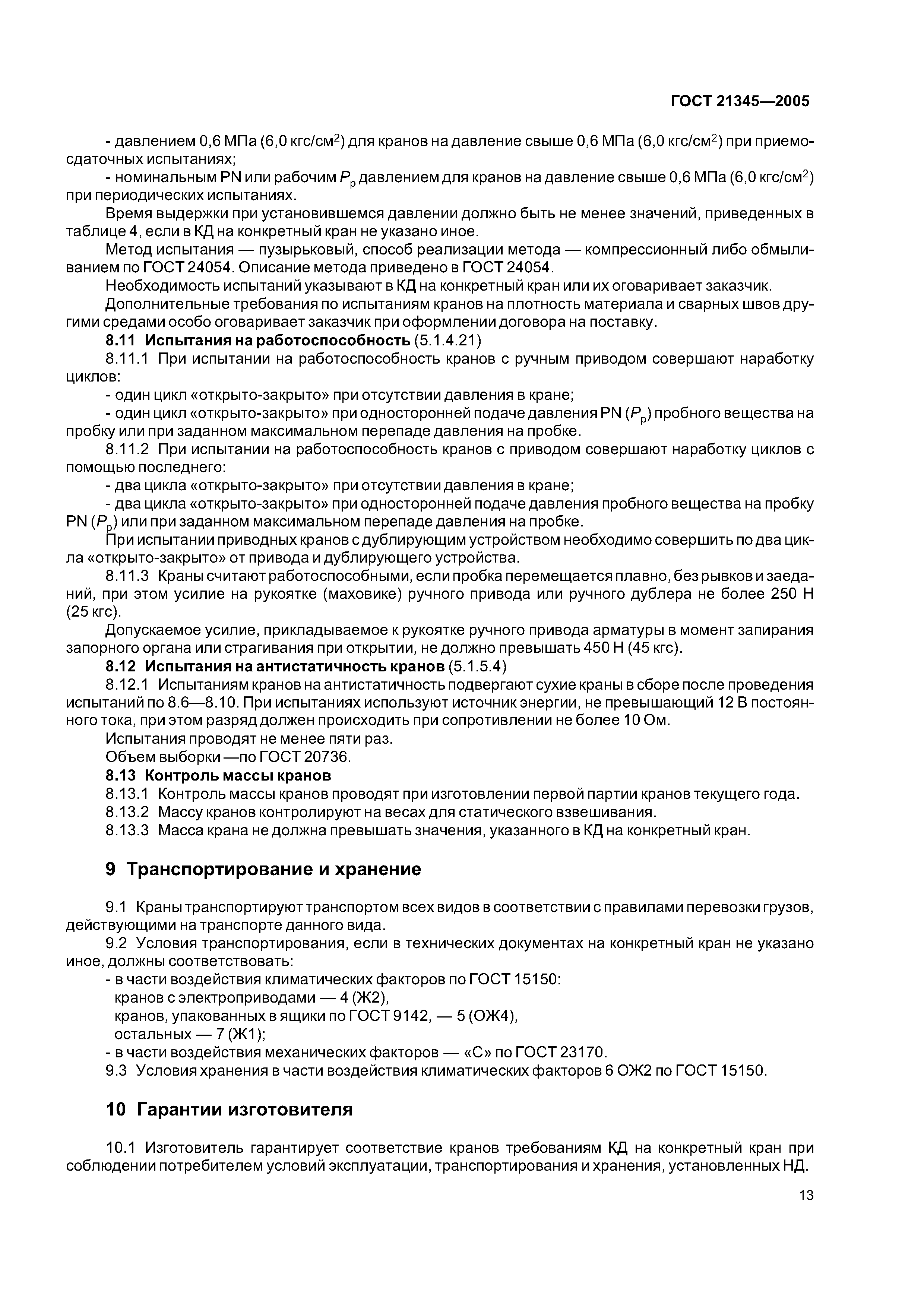

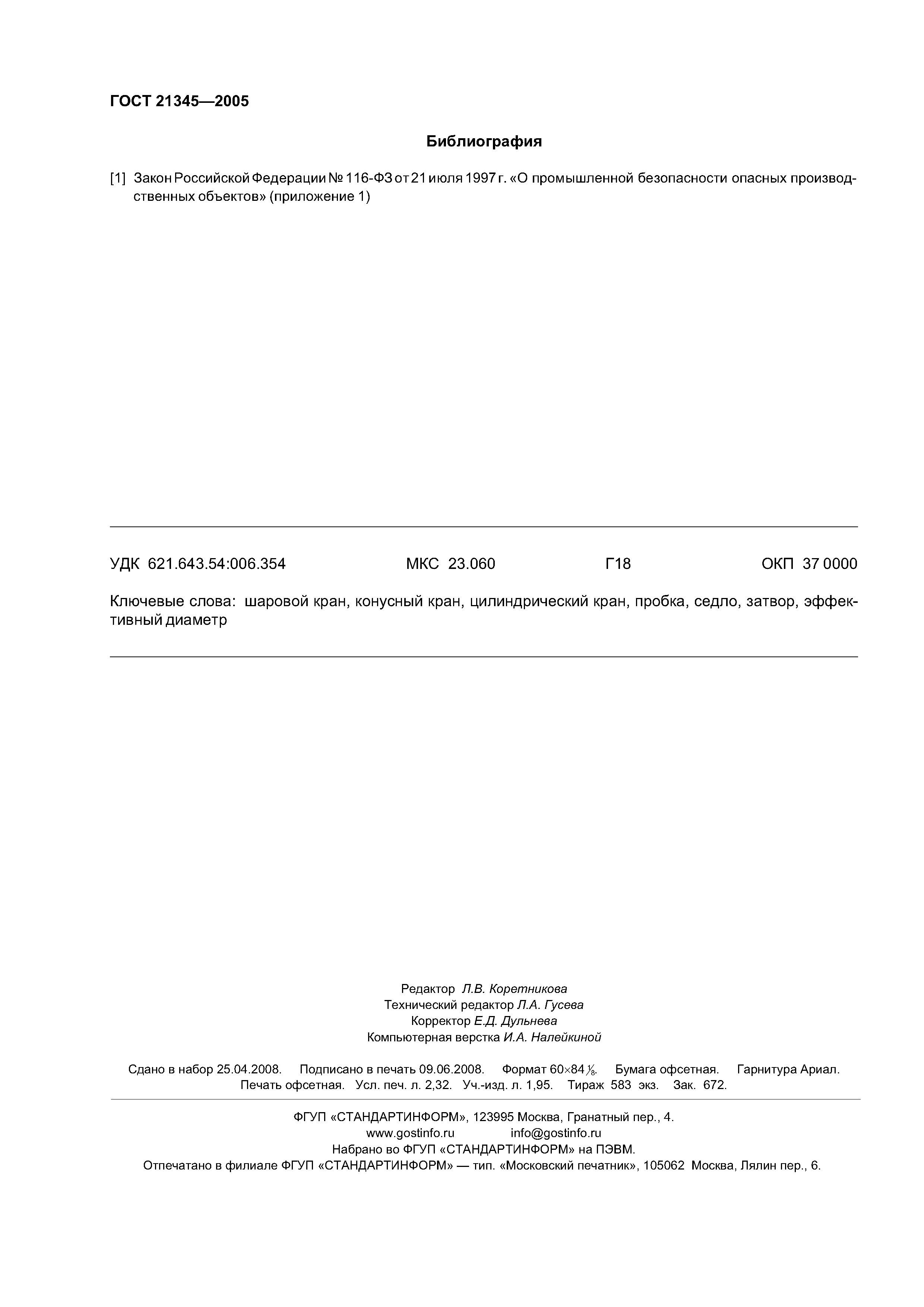

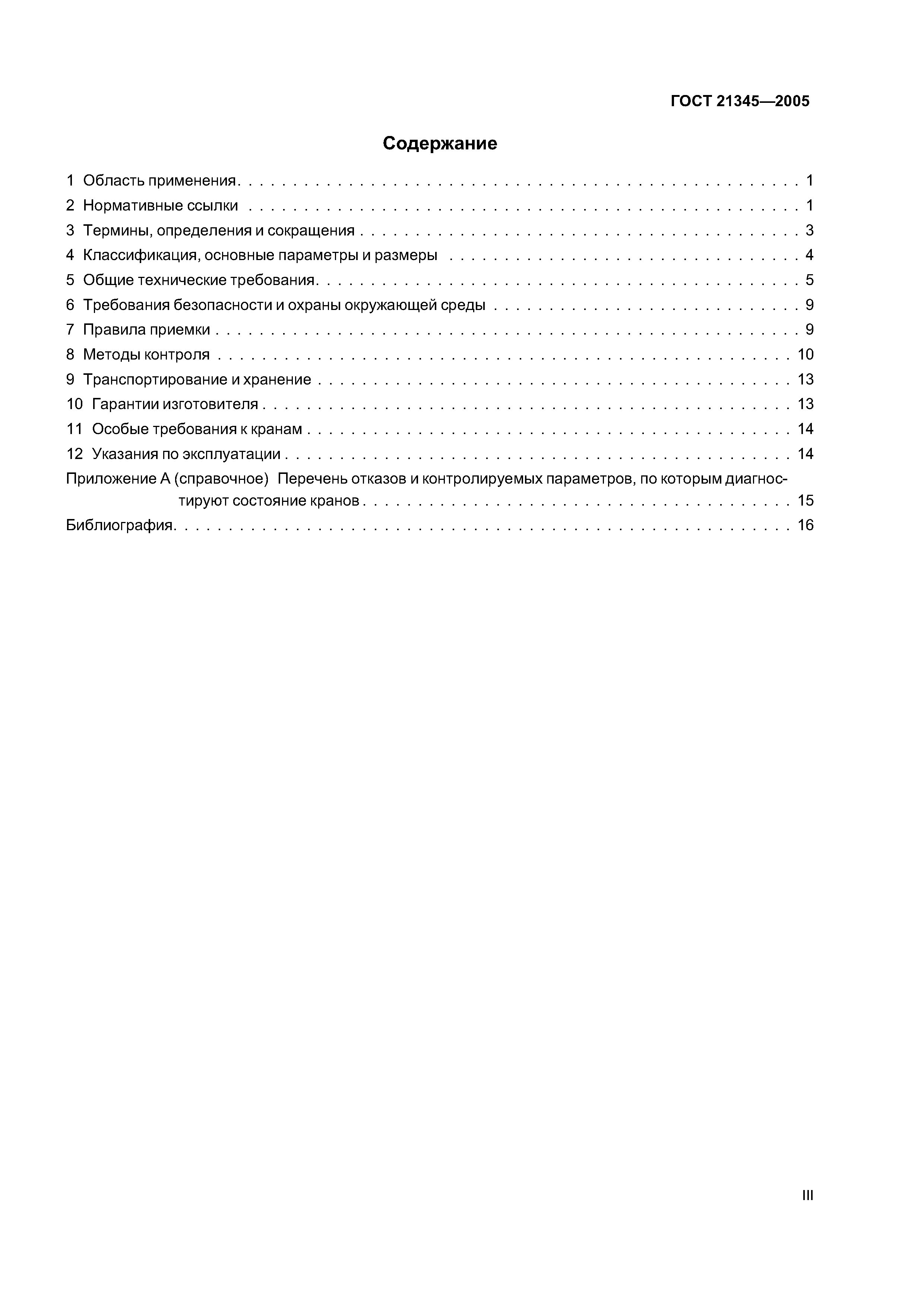

Стандарт пригоден для целей сертификации. | Оглавление: | 1 Область применения 2 Нормативные ссылки 3 Термины, определения и сокращения 4 Классификация, основные параметры и размеры 5 Общие технические требования 6 Требования безопасности и охраны окружающей среды 7 Правила приемки 8 Методы контроля 9 Транспортирование и хранение 10 Гарантии изготовителя 11 Особые требования к кранам 12 Указания по эксплуатации Приложение А Перечень отказов и контролируемых параметров, по которым диагностируют состояние кранов Библиография | Разработан: | ЗАО НПФ ЦКБА НПАА ТК 259 Трубопроводная арматура и сильфоны
| Утверждён: | 21.09.2005 Межгосударственный Совет по стандартизации, метрологии и сертификации (Inter-Governmental Council on Standardization, Metrology, and Certification 21) 27.03.2008 Федеральное агентство по техническому регулированию и метрологии (65-ст)
| Издан: | Стандартинформ (2008 г. )
| Расположен в: |
| Список изменений: | | Заменяет собой: | | Нормативные ссылки: | ![](../../../image/file2.gif) ![](../../../image/file3.gif) ГОСТ 3242-79 «Соединения сварные. Методы контроля качества»![](../../../image/file2.gif) ![](../../../image/file3.gif) ГОСТ 16037-80 «Соединения сварные стальных трубопроводов. Основные типы, конструктивные элементы и размеры»![](../../../image/file2.gif) ![](../../../image/file3.gif) ГОСТ 15150-69 «Машины, приборы и другие технические изделия. Исполнения для различных климатических районов. Категории, условия эксплуатации, хранения и транспортирования в части воздействия климатических факторов внешней среды»![](../../../image/file2.gif) ![](../../../image/file3.gif) ГОСТ 2.602-95 «Единая система конструкторской документации. Ремонтные документы»![](../../../image/file2.gif) ![](../../../image/file3.gif) ГОСТ 12.1.007-76 «Система стандартов безопасности труда. Вредные вещества. Классификация и общие требования безопасности»![](../../../image/file2.gif) ![](../../../image/file3.gif) ГОСТ 27.002-89 «Надежность в технике. Основные понятия. Термины и определения»![](../../../image/file2.gif) ![](../../../image/file3.gif) ГОСТ 16504-81 «Система государственных испытаний продукции. Испытания и контроль качества продукции. Основные термины и определения»![](../../../image/file2.gif) ![](../../../image/file3.gif) ГОСТ 18322-78 «Система технического обслуживания и ремонта техники. Термины и определения»![](../../../image/file2.gif) ![](../../../image/file3.gif) ГОСТ 24297-87 «Входной контроль продукции. Основные положения»![](../../../image/file2.gif) ![](../../../image/file3.gif) ГОСТ 9012-59 «Металлы. Метод измерения твердости по Бринеллю»![](../../../image/file2.gif) ![](../../../image/file3.gif) ГОСТ 28338-89 «Соединения трубопроводов и арматура. Номинальные диаметры. Ряды»![](../../../image/file2.gif) ![](../../../image/file3.gif) ГОСТ 9.302-88 «Единая система защиты от коррозии и старения. Покрытия металлические и неметаллические неорганические. Методы контроля»![](../../../image/file2.gif) ГОСТ 10198-91 «Ящики деревянные для грузов массой св. 200 до 20000 кг. Общие технические условия»![](../../../image/file2.gif) ![](../../../image/file3.gif) ГОСТ 14192-96 «Маркировка грузов»![](../../../image/file2.gif) ![](../../../image/file3.gif) ГОСТ 12.2.063-81 «Система стандартов безопасности труда. Арматура промышленная трубопроводная. Общие требования безопасности»![](../../../image/file2.gif) ![](../../../image/file3.gif) ГОСТ 26663-85 «Пакеты транспортные. Формирование с применением средств пакетирования. Общие технические требования»![](../../../image/file2.gif) ![](../../../image/file3.gif) ГОСТ 8.002-86 «Государственная система обеспечения единства измерений. Государственный надзор и ведомственный контроль за средствами измерений. Основные положения»![](../../../image/file2.gif) ![](../../../image/file3.gif) ГОСТ 23170-78 «Упаковка для изделий машиностроения. Общие требования»![](../../../image/file2.gif) ![](../../../image/file3.gif) ГОСТ 9.014-78 «Единая система защиты от коррозии и старения. Временная противокоррозионная защита изделий. Общие требования»![](../../../image/file2.gif) ![](../../../image/file3.gif) ГОСТ 356-80 «Арматура и детали трубопроводов. Давления номинальные пробные и рабочие. Ряды»![](../../../image/file2.gif) ![](../../../image/file3.gif) ГОСТ 25136-82 «Соединения трубопроводов. Методы испытаний на герметичность»![](../../../image/file2.gif) ![](../../../image/file3.gif) ГОСТ 8479-70 «Поковки из конструкционной углеродистой и легированной стали. Общие технические условия»![](../../../image/file2.gif) ![](../../../image/file3.gif) ГОСТ 12815-80 «Фланцы арматуры, соединительных частей и трубопроводов на Ру от 0,1 до 20,0 МПа (от 1 до 200 кгс/см кв.). Типы. Присоединительные размеры и размеры уплотнительных поверхностей»![](../../../image/file2.gif) ![](../../../image/file3.gif) ГОСТ 12816-80 «Фланцы арматуры, соединительных частей и трубопроводов на Ру от 0,1 до 20,0 МПа (от 1 до 200 кгс/см2). Общие технические требования»![](../../../image/file2.gif) ![](../../../image/file3.gif) ГОСТ 2874-82 «Вода питьевая. Гигиенические требования и контроль за качеством»![](../../../image/file2.gif) ![](../../../image/file3.gif) ГОСТ Р 50779.74-99 «Статистические методы. Процедуры выборочного контроля и карты контроля по количественному признаку для процента несоответствующих единиц продукции»![](../../../image/file2.gif) ![](../../../image/file3.gif) ГОСТ 17433-80 «Промышленная чистота. Сжатый воздух. Классы загрязненности»![](../../../image/file2.gif) ![](../../../image/file3.gif) ГОСТ 27.003-90 «Надежность в технике. Состав и общие правила задания требований по надежности»![](../../../image/file2.gif) ![](../../../image/file3.gif) ГОСТ 2789-73 «Шероховатость поверхности. Параметры и характеристики»![](../../../image/file2.gif) ![](../../../image/file3.gif) ГОСТ 4666-75 «Арматура трубопроводная. Маркировка и отличительная окраска»![](../../../image/file2.gif) ![](../../../image/file3.gif) ГОСТ 7505-89 «Поковки стальные штампованные. Допуски, припуски и кузнечные напуски»![](../../../image/file2.gif) ![](../../../image/file3.gif) ГОСТ 10549-80 «Выход резьбы. Сбеги, недорезы, проточки и фаски»![](../../../image/file2.gif) ![](../../../image/file3.gif) ГОСТ 14187-84 «Краны конусные. Строительные длины»![](../../../image/file2.gif) ГОСТ 20736-75 «Статистический приемочный контроль по количественному признаку. Планы контроля»![](../../../image/file2.gif) ГОСТ 24054-80 «Изделия машиностроения и приборостроения. Методы испытаний на герметичность. Общие требования»![](../../../image/file2.gif) ГОСТ 24642-81 «Основные нормы взаимозаменяемости. Допуски формы и расположения поверхностей. Основные термины и определения»![](../../../image/file2.gif) ![](../../../image/file3.gif) ГОСТ 24643-81 «Основные нормы взаимозаменяемости. Допуски формы и расположения поверхностей. Числовые значения»![](../../../image/file2.gif) ![](../../../image/file3.gif) ГОСТ 24856-81 «Арматура трубопроводная промышленная. Термины и определения»![](../../../image/file2.gif) ![](../../../image/file3.gif) ГОСТ 26304-84 «Арматура промышленная трубопроводная для экспорта. Общие технические условия»![](../../../image/file2.gif) ![](../../../image/file3.gif) ГОСТ 26349-84 «Соединения трубопроводов и арматура. Давления номинальные. Ряды»![](../../../image/file2.gif) ![](../../../image/file3.gif) ГОСТ 26645-85 «Отливки из металлов и сплавов. Допуски размеров, массы и припуски на механическую обработку»![](../../../image/file2.gif) ![](../../../image/file3.gif) ГОСТ 2822-78 «Концы цапковые и штуцерные судовой арматуры и соединительных частей трубопроводов. Основные параметры, размеры и технические требования»![](../../../image/file2.gif) ![](../../../image/file3.gif) ГОСТ 28343-89 «Краны шаровые стальные фланцевые. Технические требования»![](../../../image/file2.gif) ![](../../../image/file3.gif) ГОСТ 28908-91 «Краны шаровые и затворы дисковые. Строительные длины»![](../../../image/file2.gif) ![](../../../image/file3.gif) ГОСТ 2991-85 «Ящики дощатые неразборные для грузов массой до 500 кг. Общие технические условия»![](../../../image/file2.gif) ![](../../../image/file3.gif) ГОСТ 5890-78 «Соединения труб штуцерно-торцовые. Технические условия»![](../../../image/file2.gif) ГОСТ 6527-68 «Концы муфтовые с трубной цилиндрической резьбой. Размеры»![](../../../image/file2.gif) ![](../../../image/file3.gif) ГОСТ 8908-81 «Основные нормы взаимозаменяемости. Нормальные углы и допуски углов»![](../../../image/file2.gif) ![](../../../image/file3.gif) ГОСТ 9013-59 «Металлы. Метод измерения твердости по Роквеллу»![](../../../image/file2.gif) ![](../../../image/file3.gif) ГОСТ 9142-90 «Ящики из гофрированного картона. Общие технические условия»![](../../../image/file2.gif) ![](../../../image/file3.gif) ГОСТ 9399-81 «Фланцы стальные резьбовые на Ру 20-100 МПа (200-1000 кгс/см2). Технические условия»![](../../../image/file2.gif) ![](../../../image/file3.gif) ГОСТ 9150-2002 «Основные нормы взаимозаменяемости. Резьба метрическая. Профиль»![](../../../image/file2.gif) ![](../../../image/file3.gif) ГОСТ 30893.1-2002 «Основные нормы взаимозаменяемости. Общие допуски. Предельные отклонения линейных и угловых размеров с неуказанными допусками»![](../../../image/file2.gif) ![](../../../image/file3.gif) ГОСТ 30893.2-2002 «Основные нормы взаимозаменяемости. Общие допуски. Допуски формы и расположения поверхностей, не указанные индивидуально»![](../../../image/file2.gif) ![](../../../image/file3.gif) ГОСТ 16093-2004 «Основные нормы взаимозаменяемости. Резьба метрическая. Допуски. Посадки с зазором»![](../../../image/file2.gif) ![](../../../image/file3.gif) ГОСТ 24705-2004 «Основные нормы взаимозаменяемости. Резьба метрическая. Основные размеры»![](../../../image/file2.gif) ![](../../../image/file3.gif) ГОСТ 2.601-2006 «Единая система конструкторской документации. Эксплуатационные документы»![](../../../image/file2.gif) ![](../../../image/file3.gif) ГОСТ Р 52720-2007 «Арматура трубопроводная. Термины и определения»![](../../../image/file2.gif) ![](../../../image/file3.gif) ГОСТ 9544-2005 «Арматура трубопроводная запорная. Классы и нормы герметичности затворов»![](../../../image/file2.gif) ![](../../../image/file3.gif) ГОСТ 1.2-97 «Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Порядок разработки, принятия, применения, обновления и отмены»![](../../../image/file2.gif) ![](../../../image/file3.gif) ГОСТ 21345-78 «Краны конусные, шаровые и цилиндрические на условное давление Ру меньше или равно 25 МПа (250 кгс/см2). Общие технические условия»![](../../../image/file2.gif) ГОСТ 25069-81 «Основные нормы взаимозаменяемости. Неуказанные допуски формы и расположения поверхностей»![](../../../image/file2.gif) ГОСТ 25670-83 «Основные нормы взаимозаменяемости. Предельные отклонения размеров с неуказанными допусками»![](../../../image/file2.gif) ![](../../../image/file3.gif) ГОСТ 1.0-92 «Межгосударственная система стандартизации. Основные положения»![](../../../image/file3.gif) Федеральный закон 116-ФЗ «О промышленной безопасности опасных производственных объектов»![](../../../image/file2.gif) ![](../../../image/file3.gif) ГОСТ Р 51232-98 «Вода питьевая. Общие требования к организации и методам контроля качества»![](../../../image/file2.gif) ![](../../../image/file3.gif) ПР 50.2.002-94 «Государственная система обеспечения единства измерений. Порядок осуществления государственного метрологического надзора за выпуском, состоянием и применением средств измерений, аттестованными методиками выполнения измерений, эталонами и соблюдением метрологических правил и норм»
|
![ГОСТ 21345-2005](../../../Data2/1/4293834/4293834236.files/0.gif) ![ГОСТ 21345-2005](../../../Data2/1/4293834/4293834236.files/1.gif) ![ГОСТ 21345-2005](../../../Data2/1/4293834/4293834236.files/2.gif) ![ГОСТ 21345-2005](../../../Data2/1/4293834/4293834236.files/3.gif) ![ГОСТ 21345-2005](../../../Data2/1/4293834/4293834236.files/4.gif) ![ГОСТ 21345-2005](../../../Data2/1/4293834/4293834236.files/5.gif) ![ГОСТ 21345-2005](../../../Data2/1/4293834/4293834236.files/6.gif) ![ГОСТ 21345-2005](../../../Data2/1/4293834/4293834236.files/7.gif) ![ГОСТ 21345-2005](../../../Data2/1/4293834/4293834236.files/8.gif) ![ГОСТ 21345-2005](../../../Data2/1/4293834/4293834236.files/9.gif) ![ГОСТ 21345-2005](../../../Data2/1/4293834/4293834236.files/10.gif) ![ГОСТ 21345-2005](../../../Data2/1/4293834/4293834236.files/11.gif) ![ГОСТ 21345-2005](../../../Data2/1/4293834/4293834236.files/12.gif) ![ГОСТ 21345-2005](../../../Data2/1/4293834/4293834236.files/13.gif) ![ГОСТ 21345-2005](../../../Data2/1/4293834/4293834236.files/14.gif) ![ГОСТ 21345-2005](../../../Data2/1/4293834/4293834236.files/15.gif) ![ГОСТ 21345-2005](../../../Data2/1/4293834/4293834236.files/16.gif) ![ГОСТ 21345-2005](../../../Data2/1/4293834/4293834236.files/17.gif) ![ГОСТ 21345-2005](../../../Data2/1/4293834/4293834236.files/18.gif)

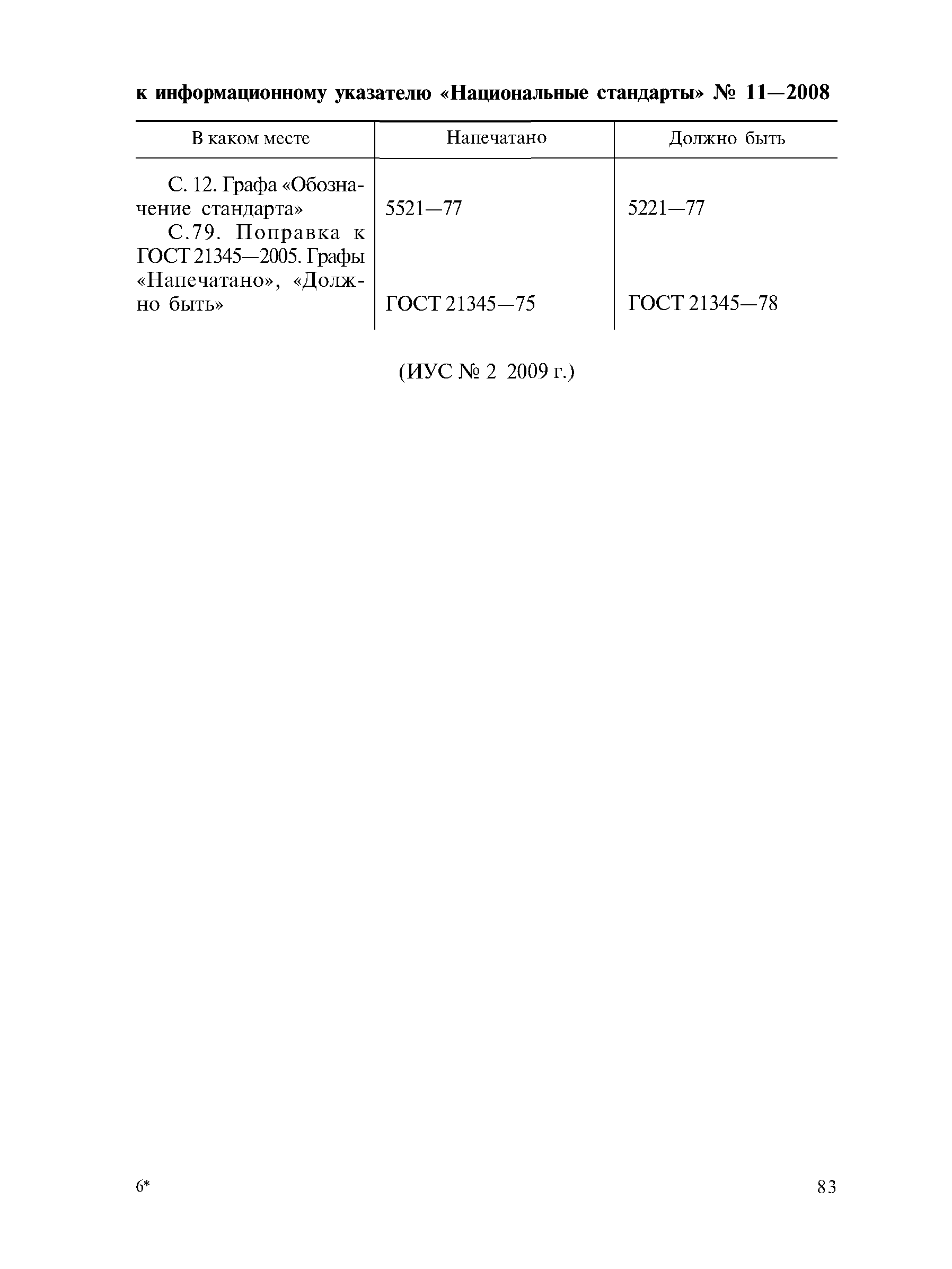

Текстовое изменение Поправка
|
