Скачать ГОСТ 31294-2005 Клапаны предохранительные прямого действия. Общие технические условияДата актуализации: 10.08.2017   ГОСТ 31294-2005
Клапаны предохранительные прямого действия. Общие технические условия| Обозначение: | ГОСТ 31294-2005 | | Обозначение англ: | GOST 31294-2005 | | Статус: | взамен | | Название рус.: | Клапаны предохранительные прямого действия. Общие технические условия | | Название англ.: | Direct-acting safety valves. General specifications | | Дата добавления в базу: | 01.09.2013 | | Дата актуализации: | 05.05.2017 | | Дата введения: | 01.10.2008 | | Область применения: | Стандарт распространяется на предохранительные клапаны прямого действия общепромышленного назначения номинальных диаметров от DN 10 до DN 300 (включительно) на номинальное давление до PN 400 (включительно) для жидких и газообразных агрессивных и неагрессивных сред с температурой от минус 110 град. Цельсия (163 K) до 600 град. Цельсия (873K), предназначенные для защиты оборудования от аварийного повышения давления выпуском (сбросом) среды из него в атмосферу или в систему низкого давления. | | Оглавление: | 1 Область применения

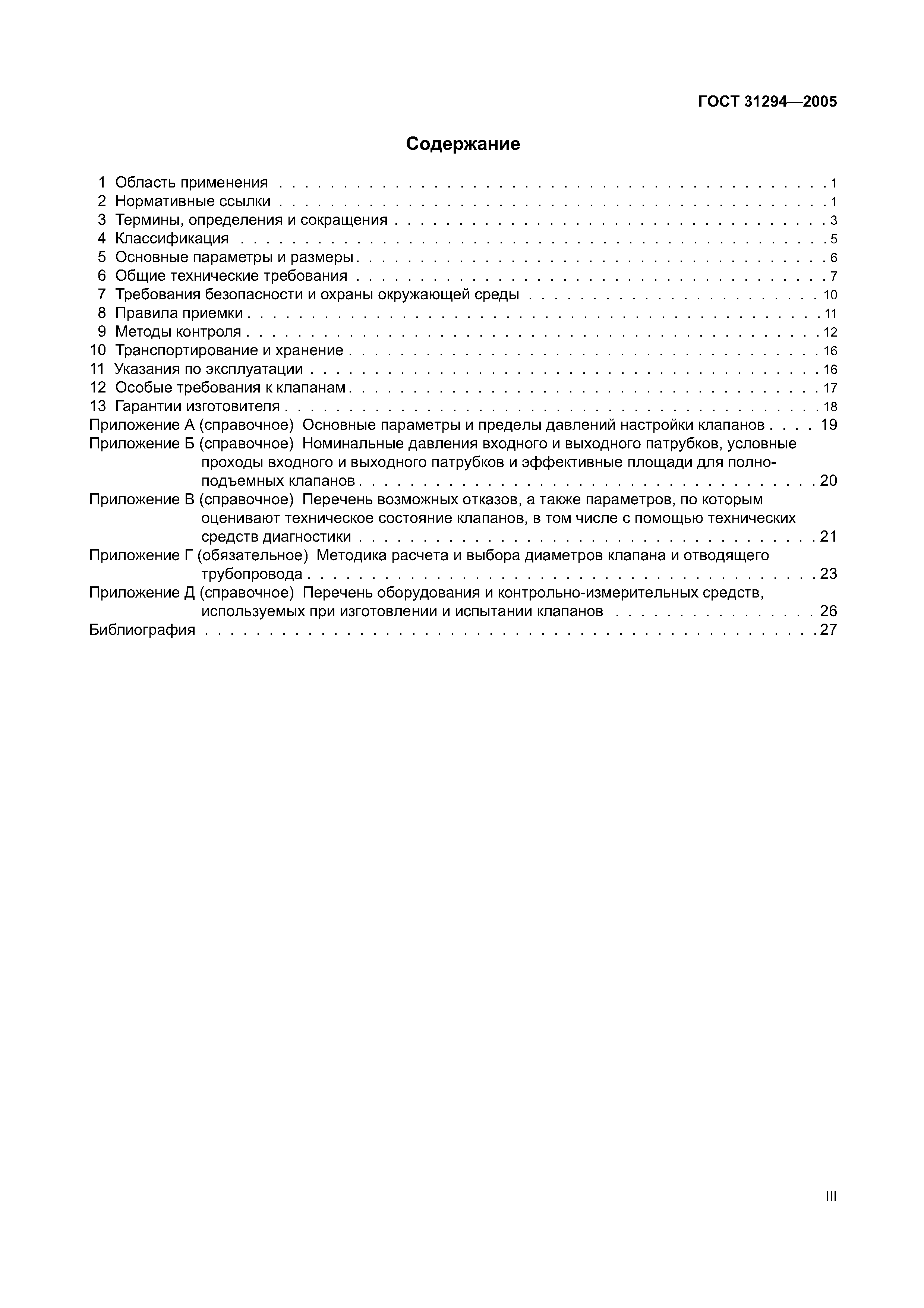

2 Нормативные ссылки
3 Термины, определения и сокращения
4 Классификация
5 Основные параметры и размеры
6 Общие технические требования
7 Требования безопасности и охраны окружающей среды
8 Правила приемки
9 Методы контроля
10 Транспортирование и хранение
11 Указания по эксплуатации
12 Особые требования к клапанам
13 Гарантии изготовителя

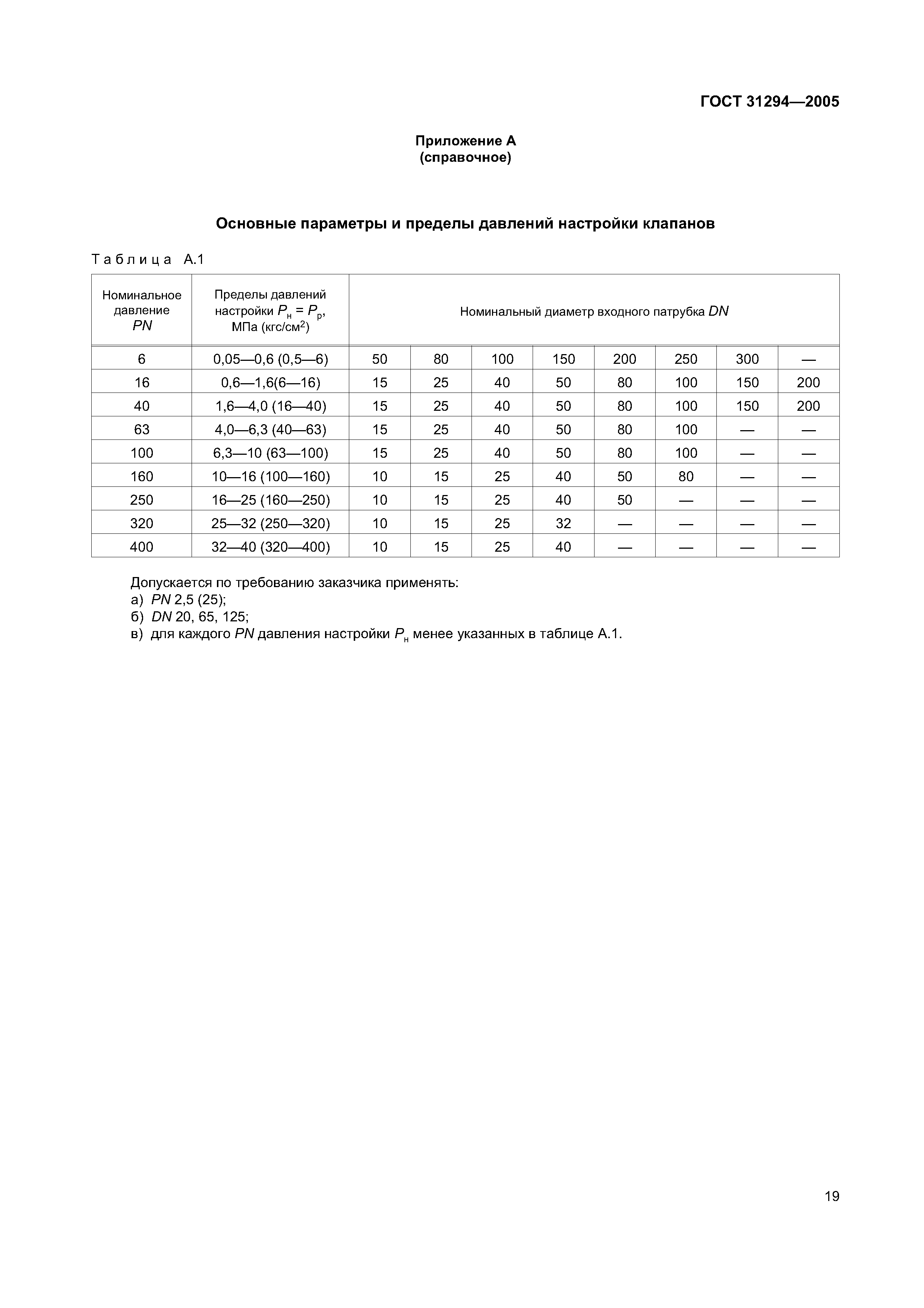

Приложение А (справочное) Основные параметры и пределы давлений настройки клапанов
Приложение Б (справочное) Номинальные давления входного и выходного патрубков, условные проходы входного и выходного патрубков и эффективные площади для полноподъемных клапанов

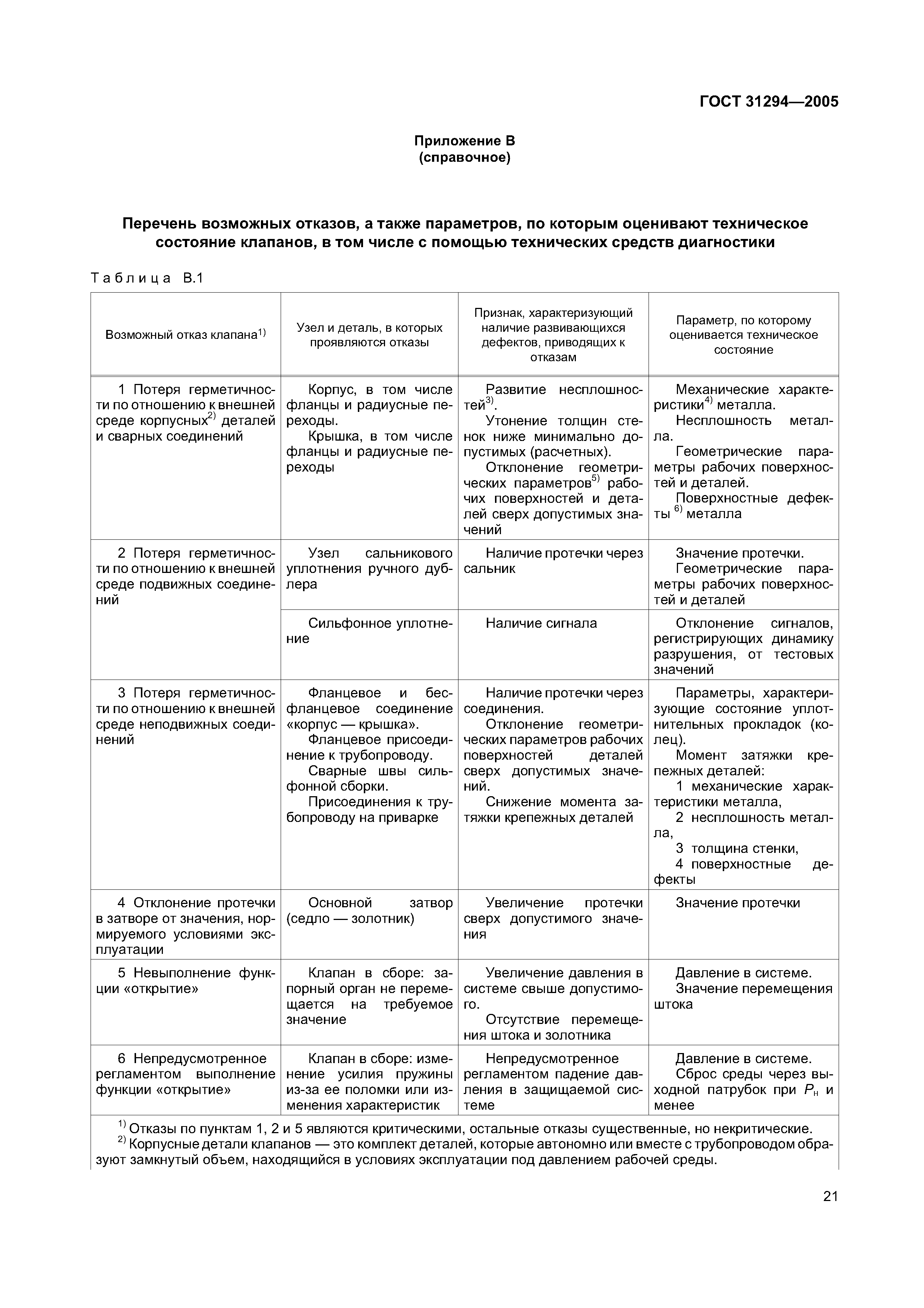

Приложение В (справочное) Перечень возможных отказов, а также параметров, по которым оценивают техническое состояние клапанов, в том числе с помощью технических средств диагностики
Приложение Г (обязательное) Методика расчета и выбора диаметров клапана и отводящего трубопровода
Приложение Д (справочное) Перечень оборудования и контрольно-измерительных средств, используемых при изготовлении и испытании клапанов

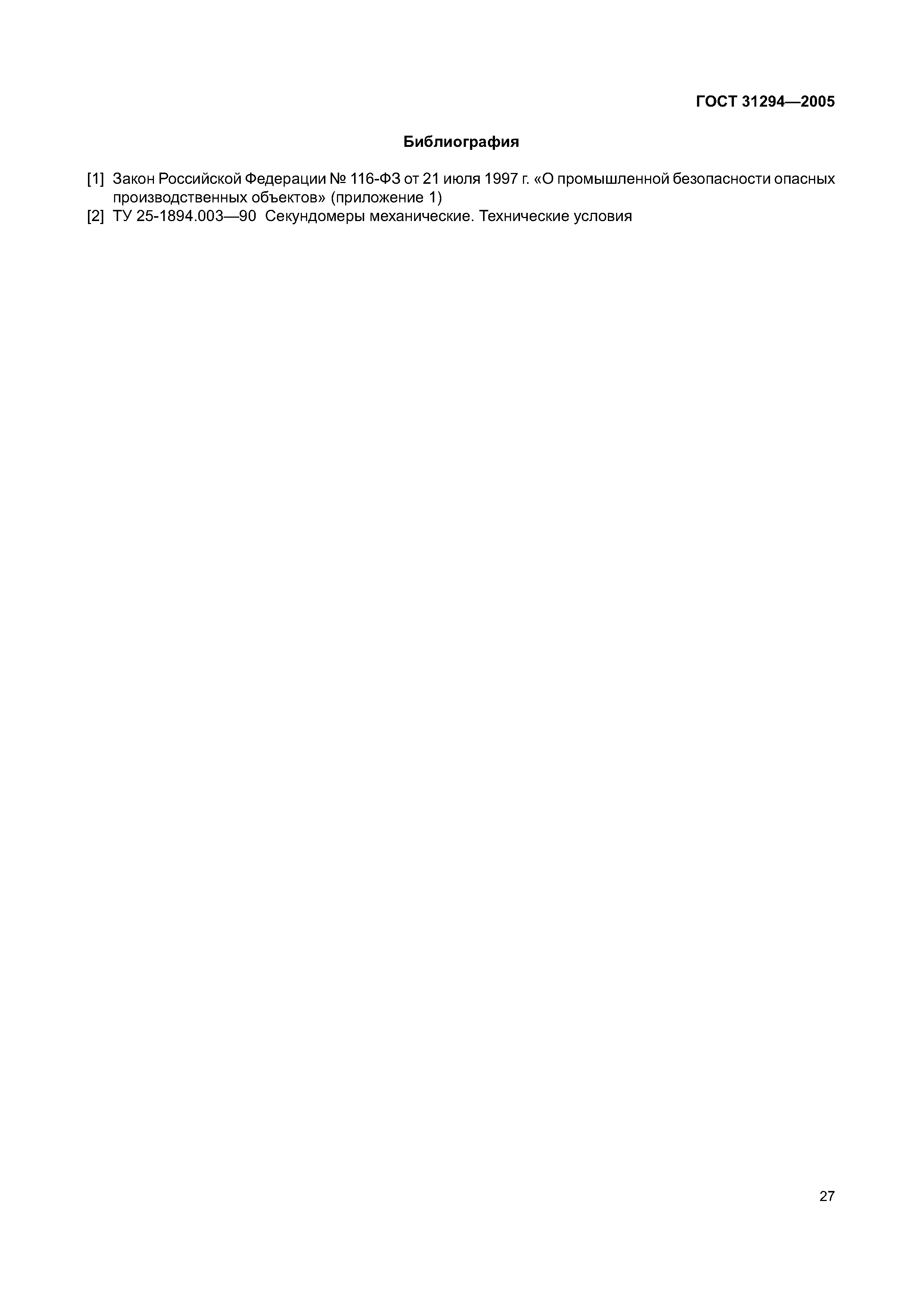

Библиография | | Разработан: | ТК 259 Промышленная трубопроводная арматура и сильфоны
ЗАО НПФ ЦКБА
| | Утверждён: | 04.11.2005 Межгосударственный Совет по стандартизации, метрологии и сертификации (Inter-Governmental Council on Standardization, Metrology, and Certification 22)
28.04.2008 Федеральное агентство по техническому регулированию и метрологии (91-ст)
| | Издан: | Стандартинформ (2008 г. )
| | Расположен в: |

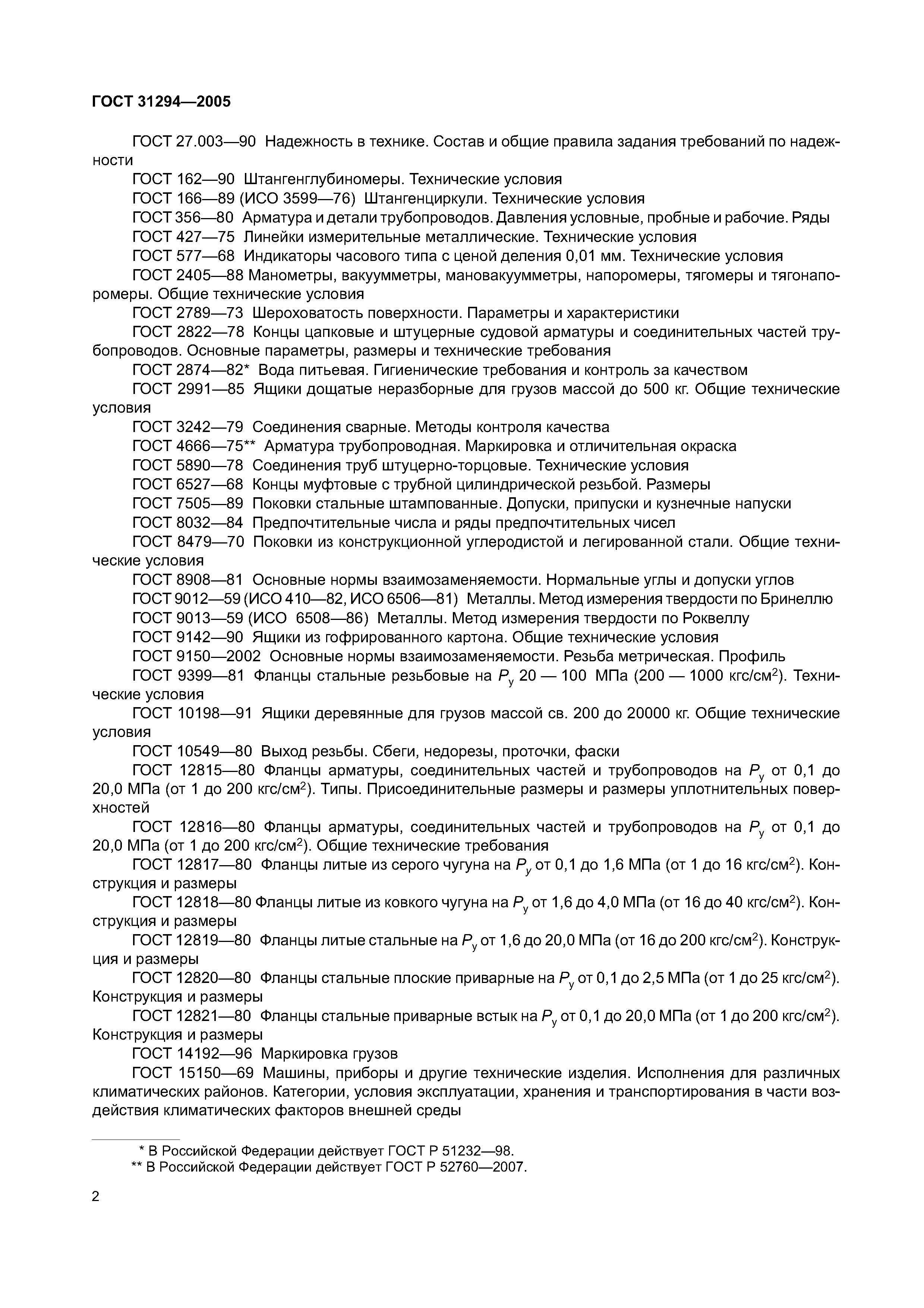

| | Список изменений: | | | Заменяет собой: | | | Нормативные ссылки: |  ГОСТ 3242-79 «Соединения сварные. Методы контроля качества»- ГОСТ 16037-80 «Соединения сварные стальных трубопроводов. Основные типы, конструктивные элементы и размеры»
