ГОСТ Р 53673-2009

Арматура трубопроводная. Затворы дисковые. Общие технические условия

Обозначение:	ГОСТ Р 53673-2009
Обозначение англ:	GOST R 53673-2009
Статус:	отменен
Название рус.:	Арматура трубопроводная. Затворы дисковые. Общие технические условия
Название англ.:	Pipeline valves. Butterfly wicket valves. General specifications
Дата добавления в базу:	01.09.2013
Дата актуализации:	05.05.2017
Дата введения:	01.03.2017

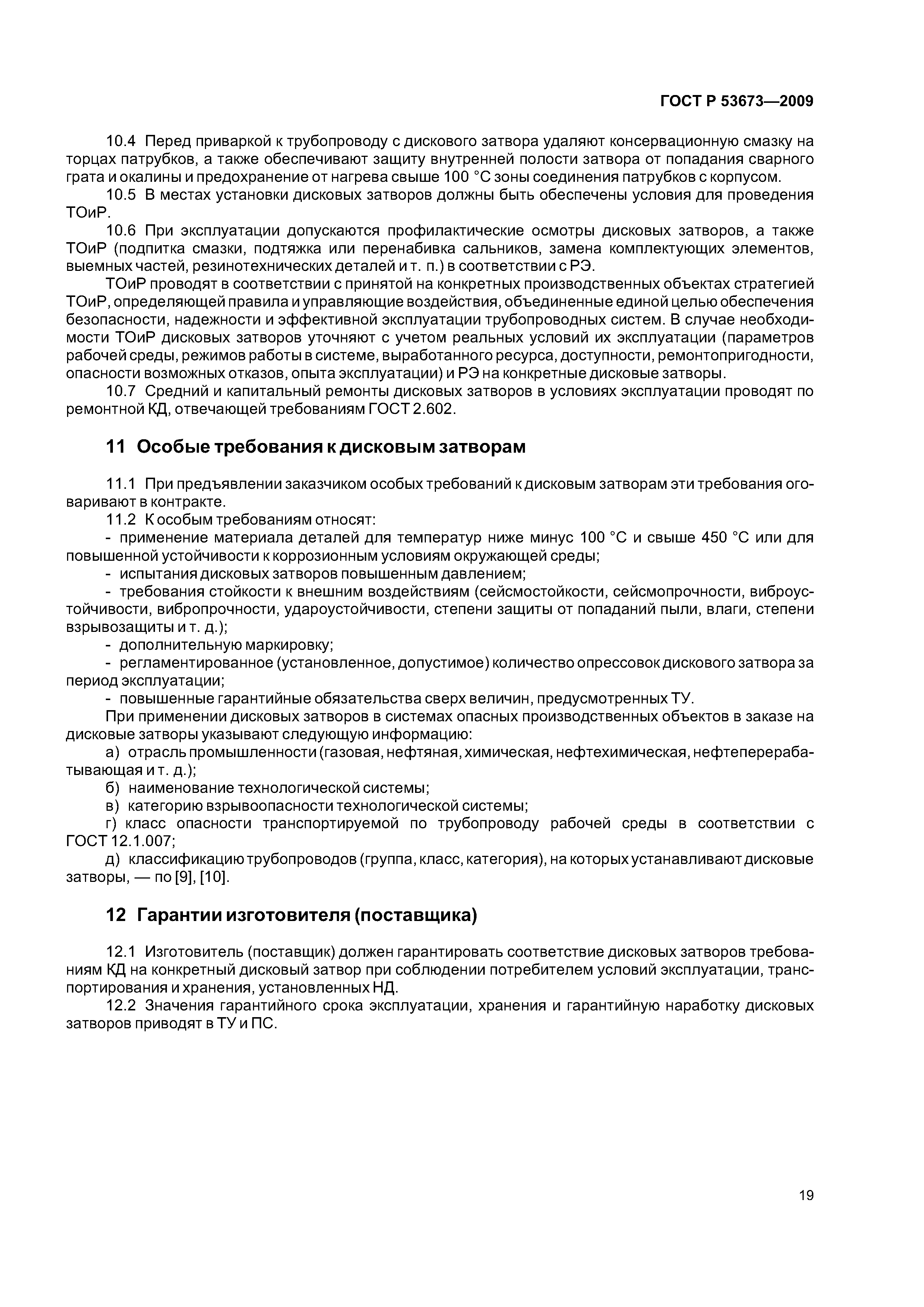

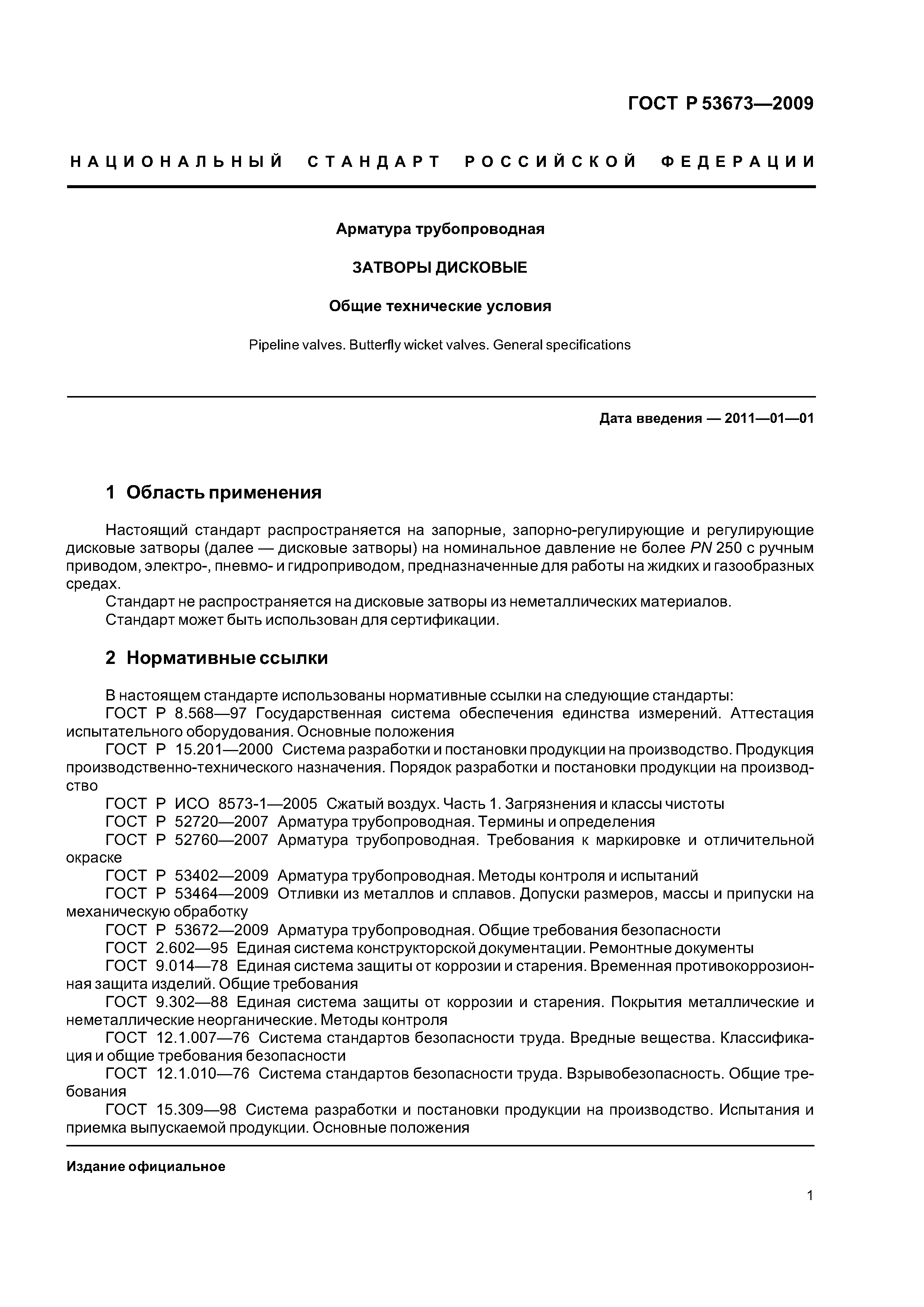

Область применения:	Стандарт распространяется на запорные, запорно-регулирующие и регулирующие дисковые затворы на номинальное давление не более PN 250 с ручным приводом, электро-, пневмо- и гидроприводом, предназначенные для работы на жидких и газообразных средах. Стандарт не распространяется на дисковые затворы из неметаллических материалов. Стандарт может быть использован для сертификации.

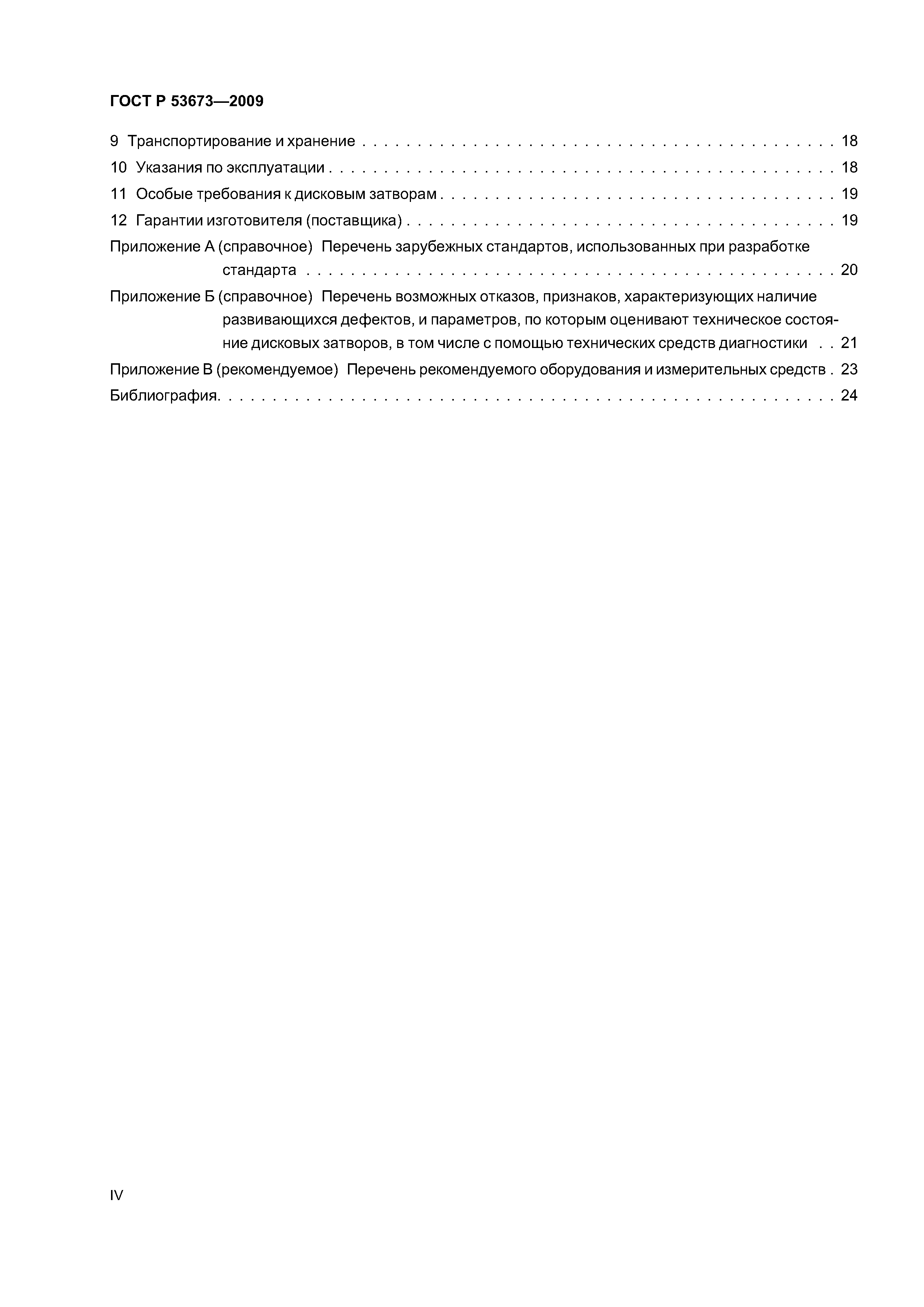

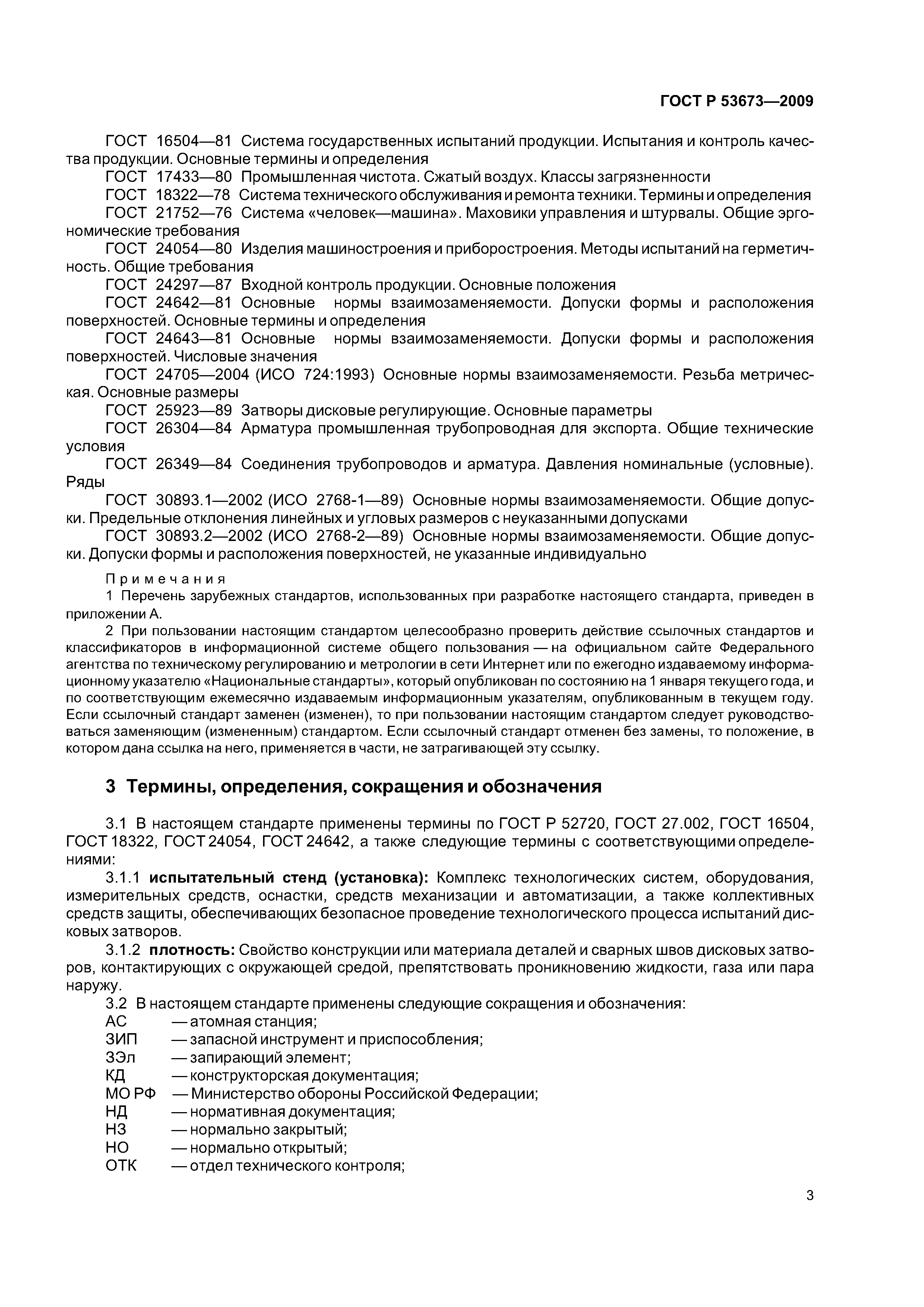

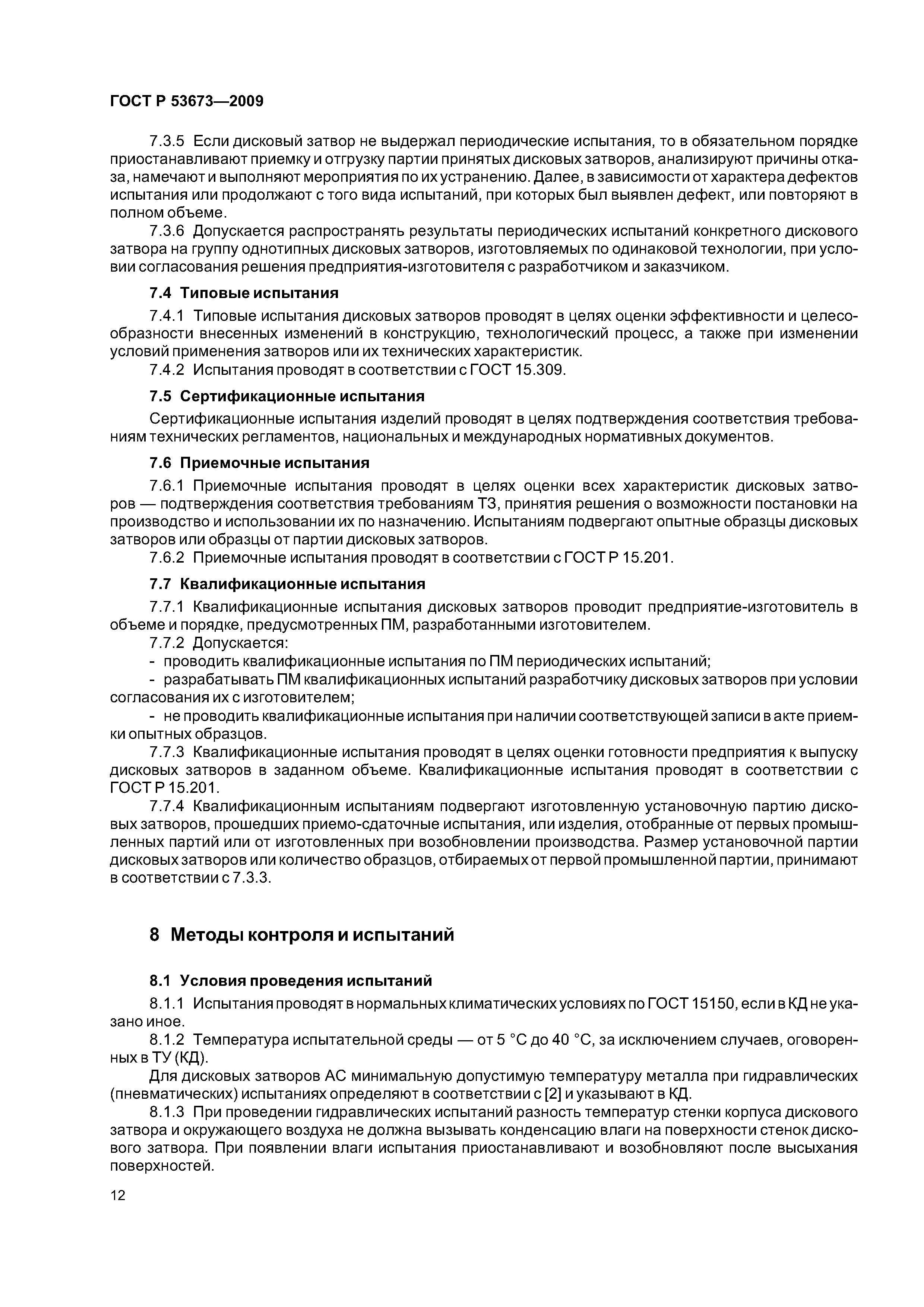

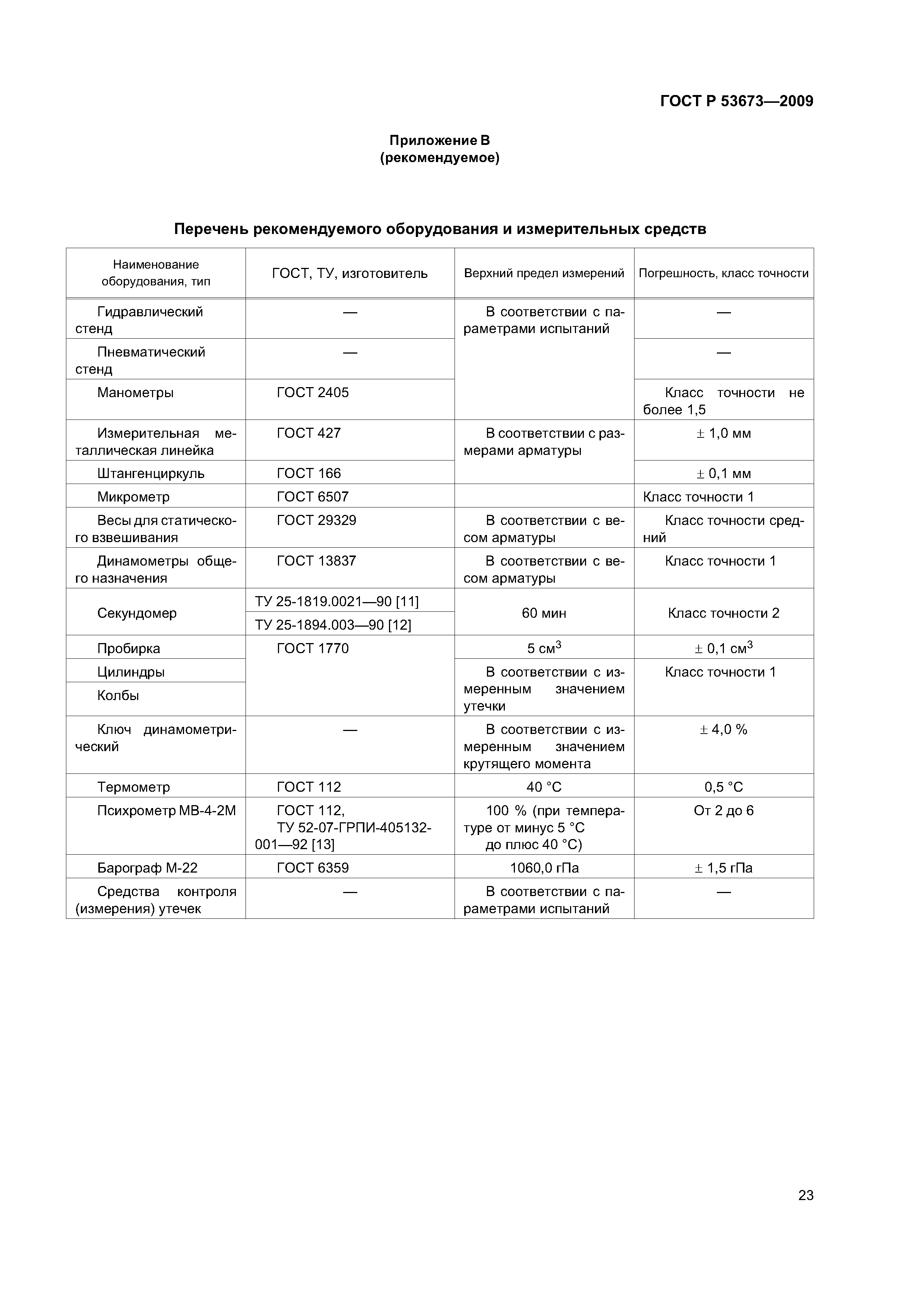

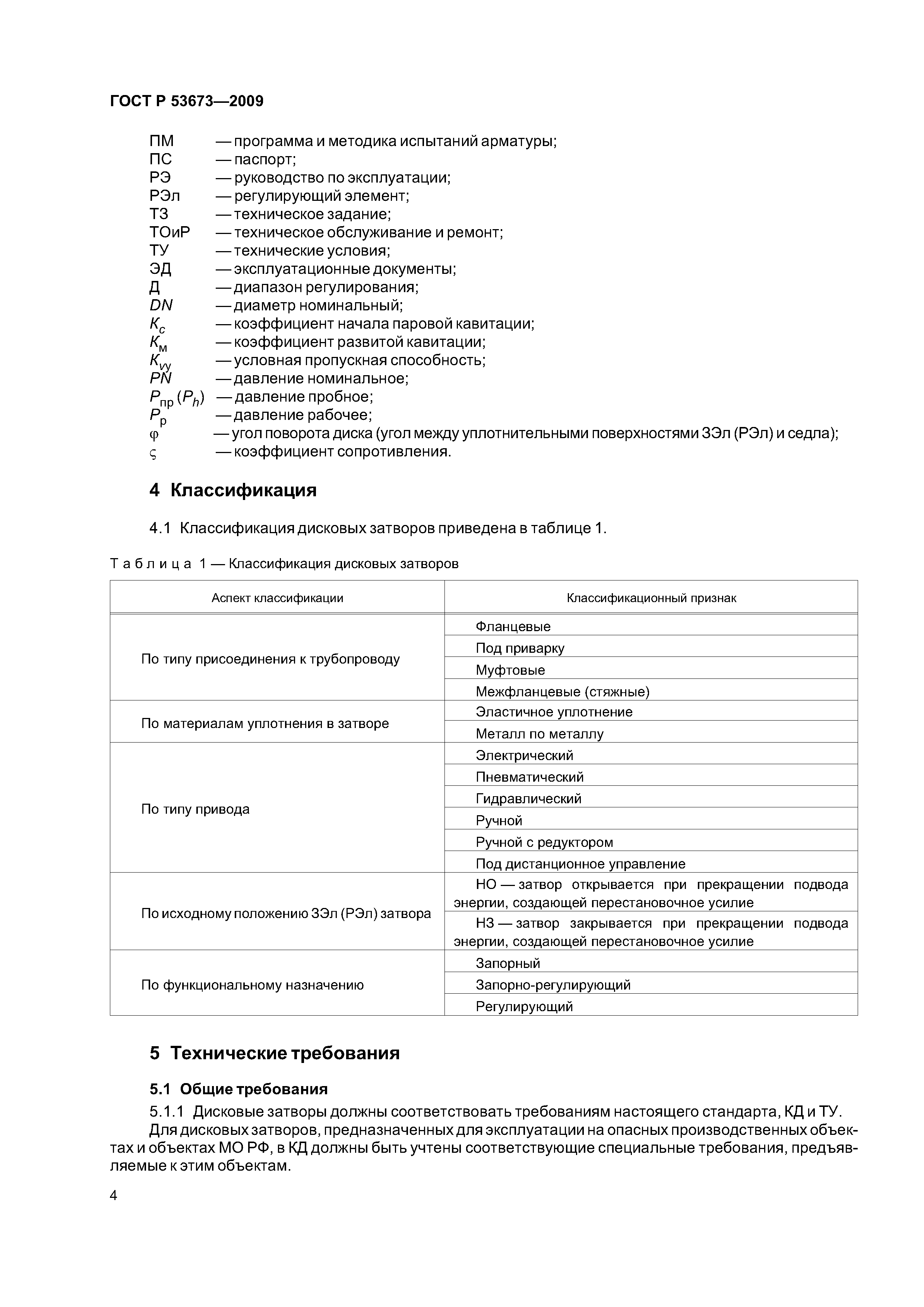

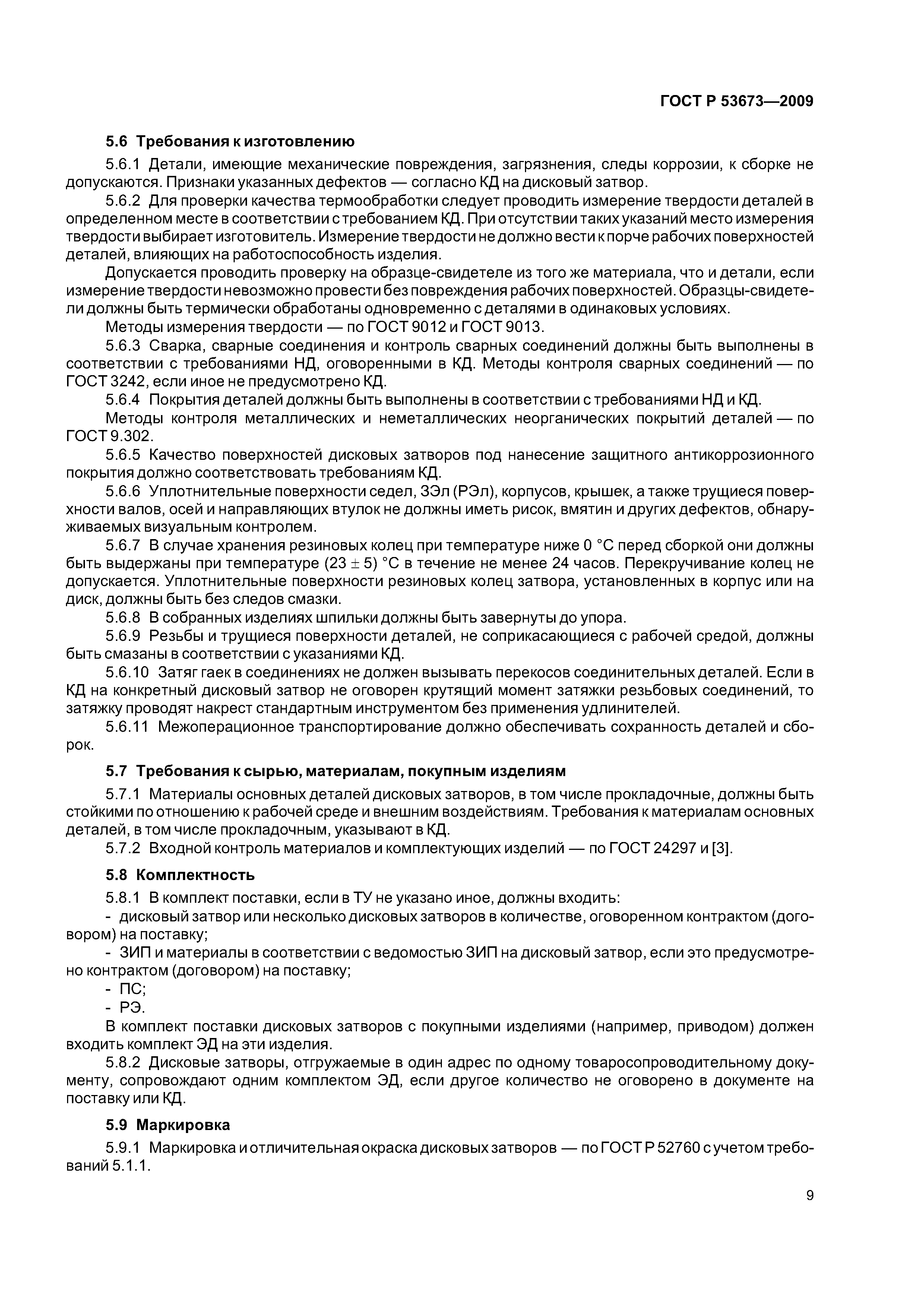

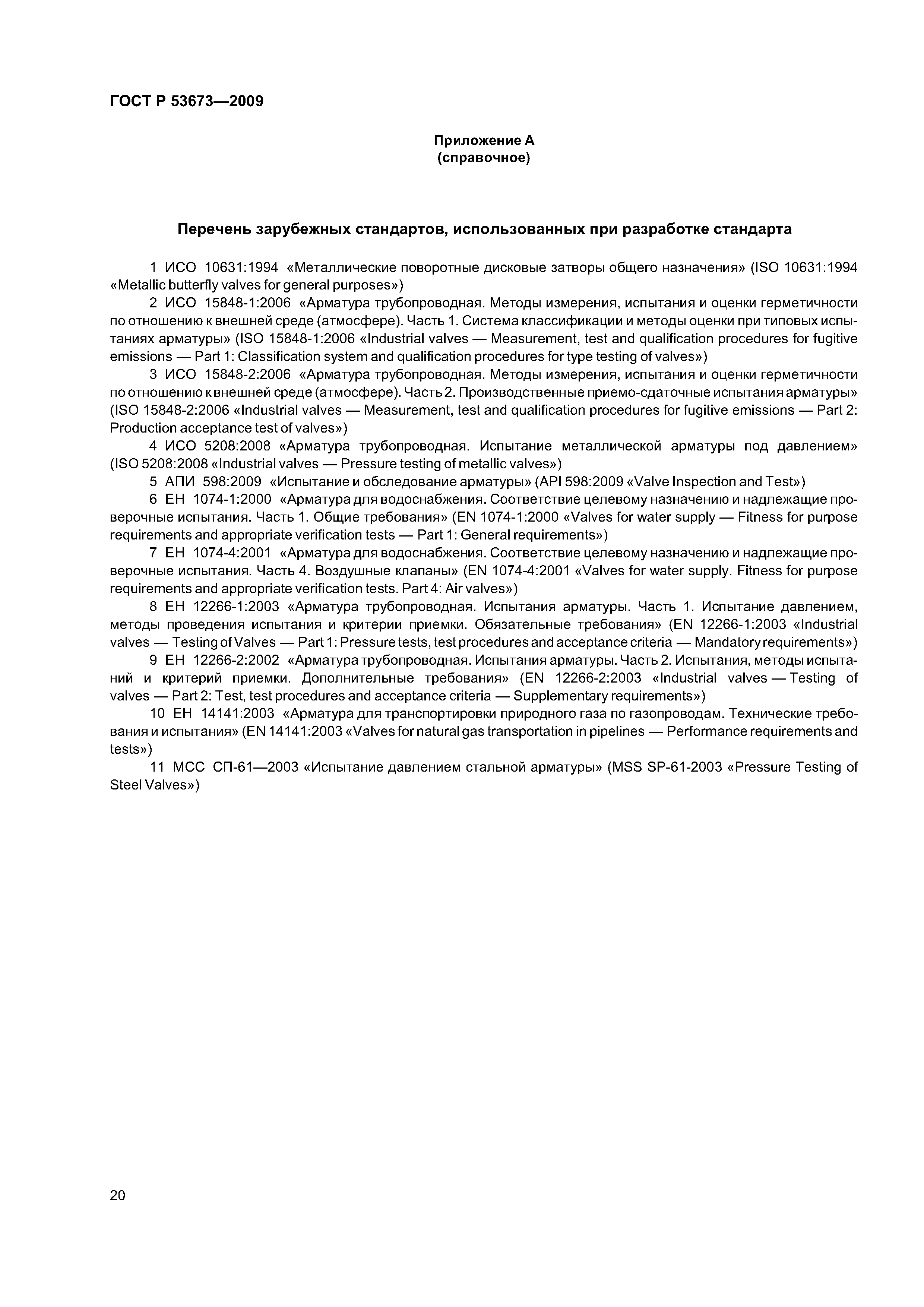

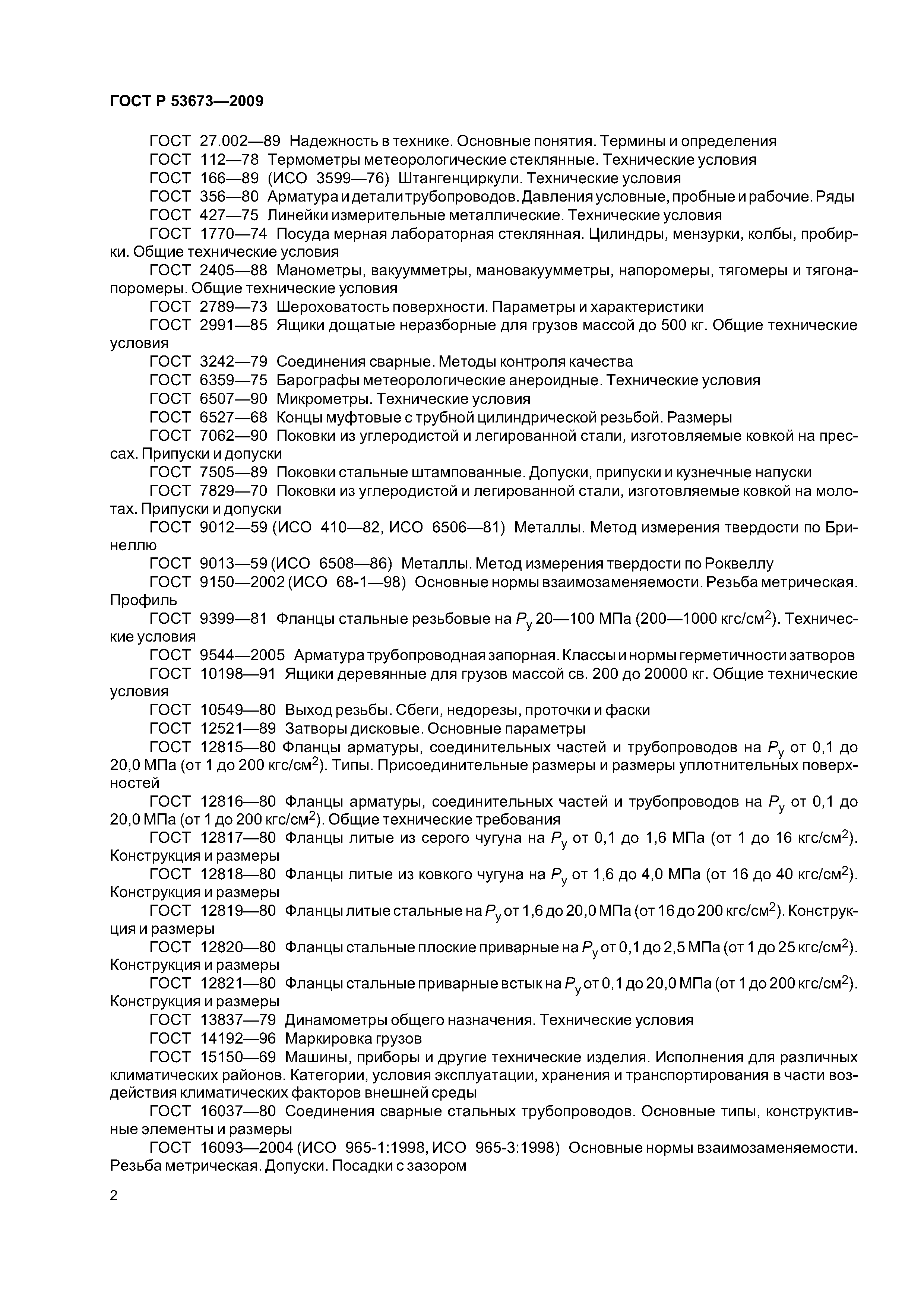

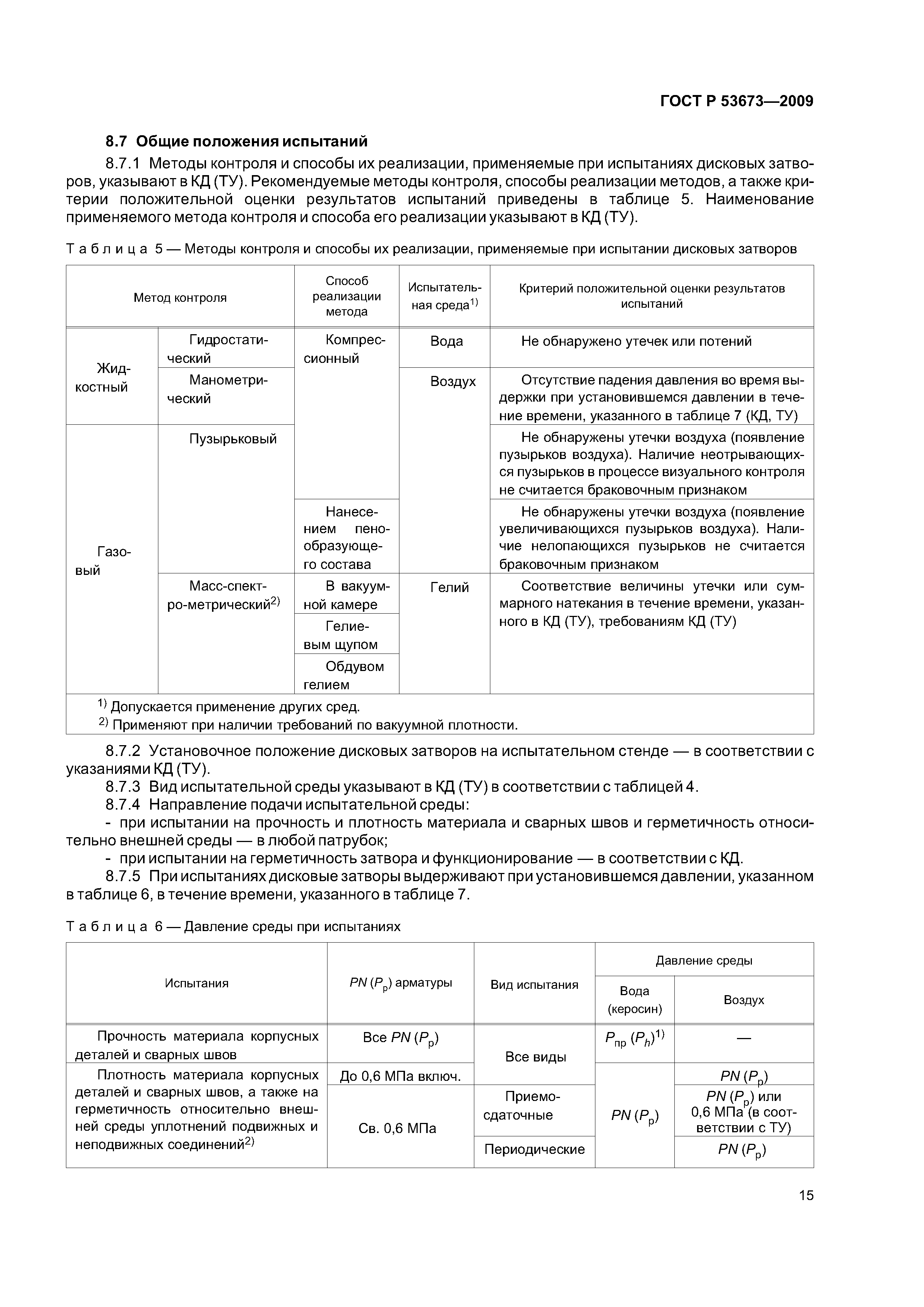

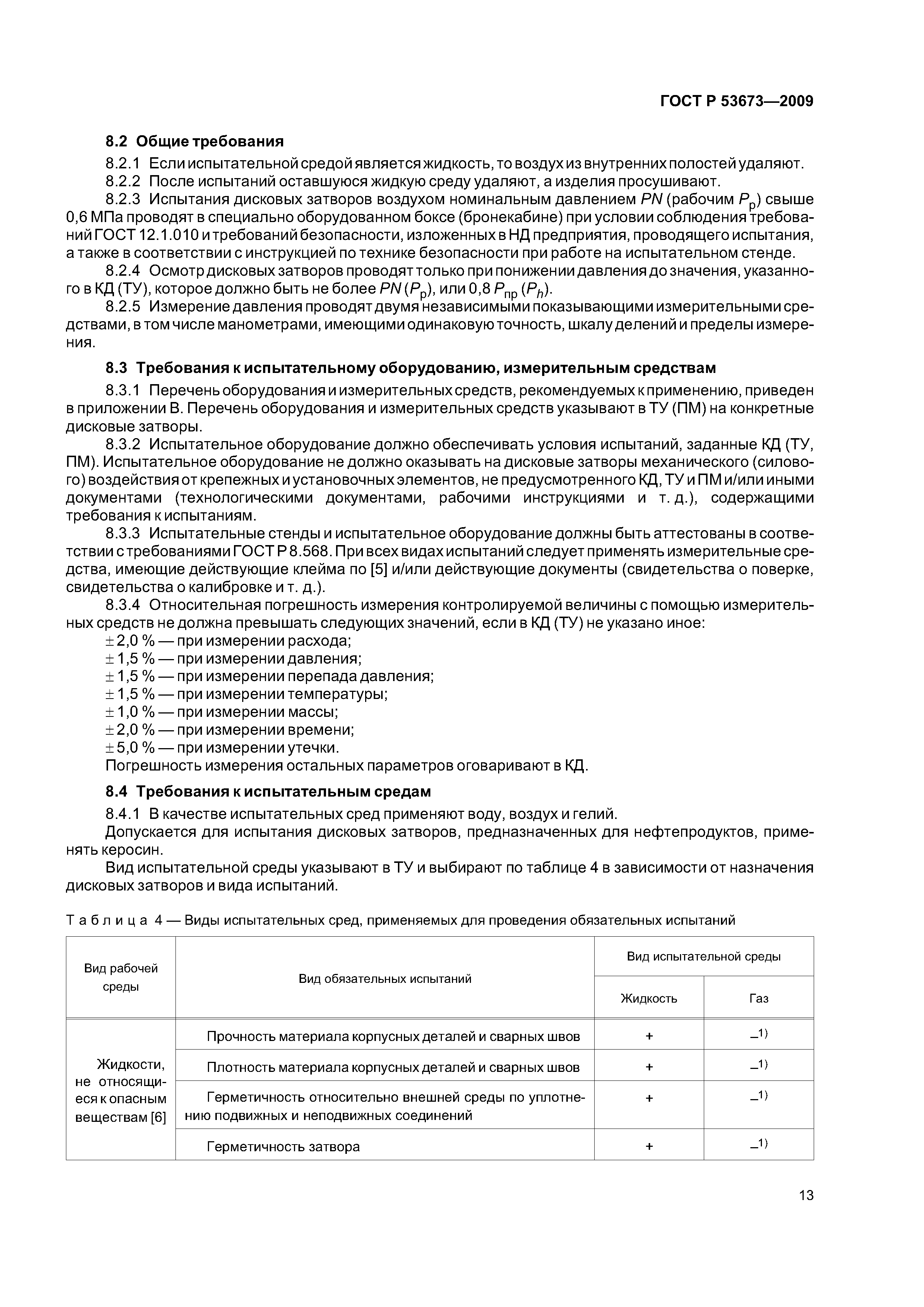

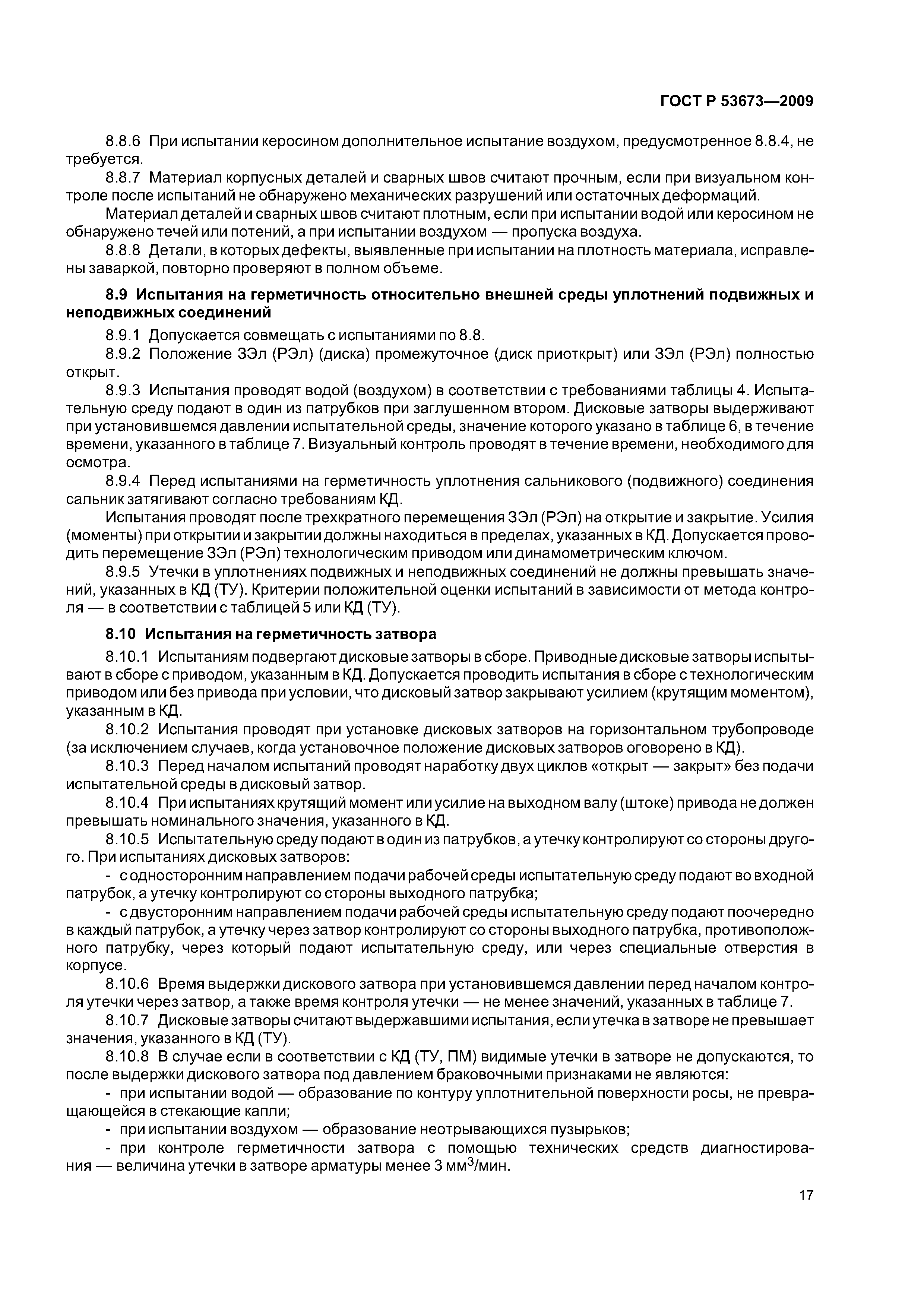

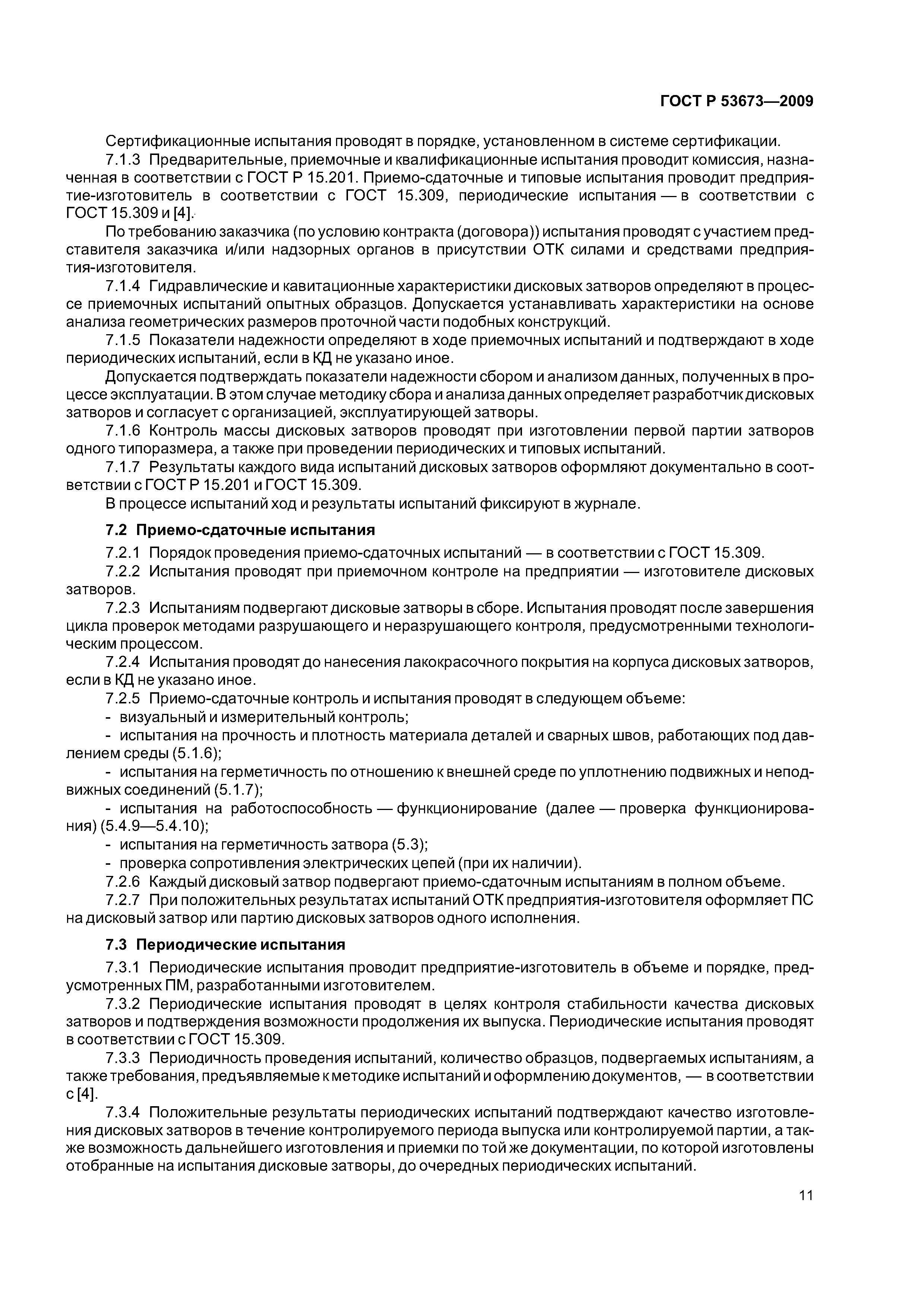

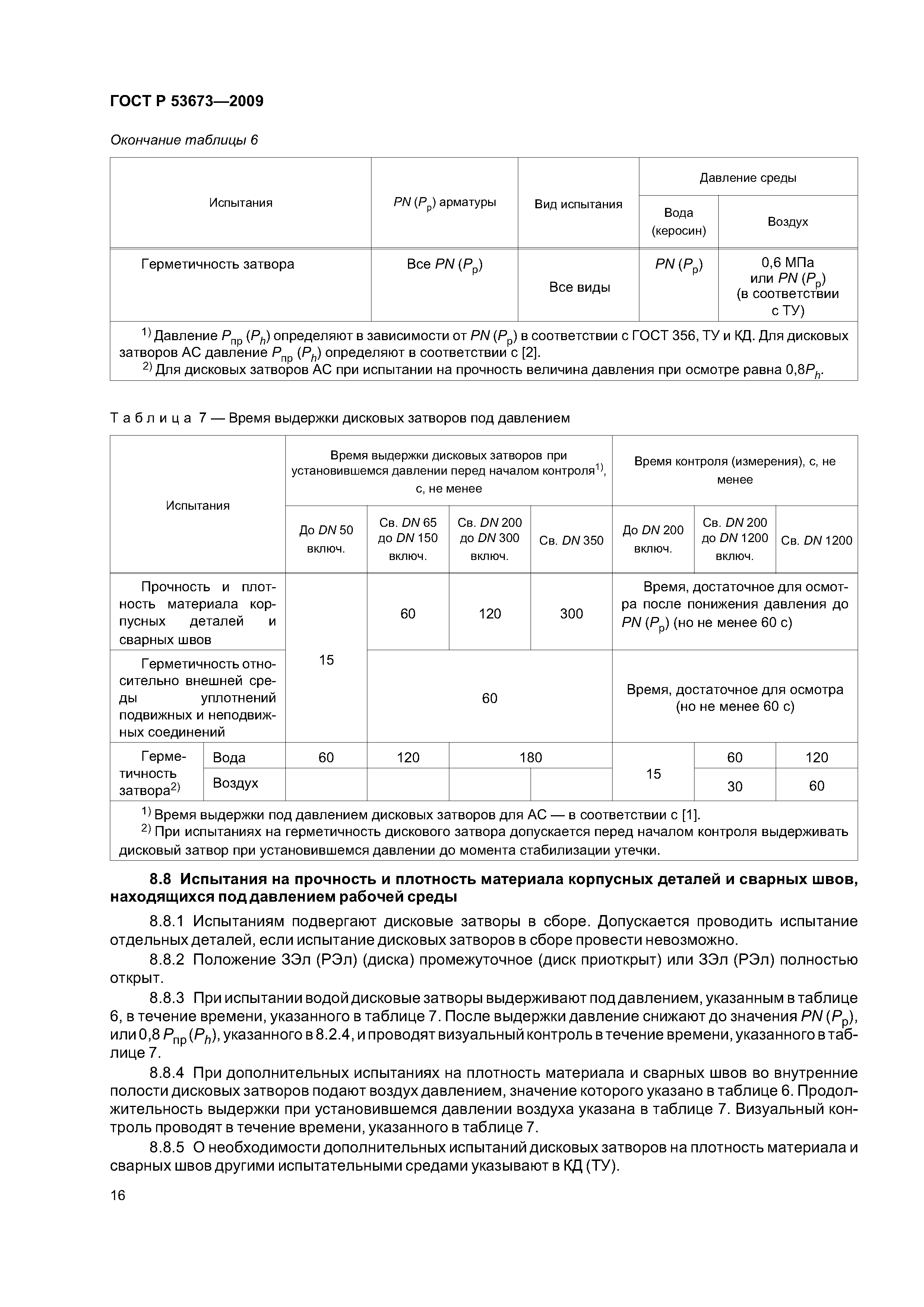

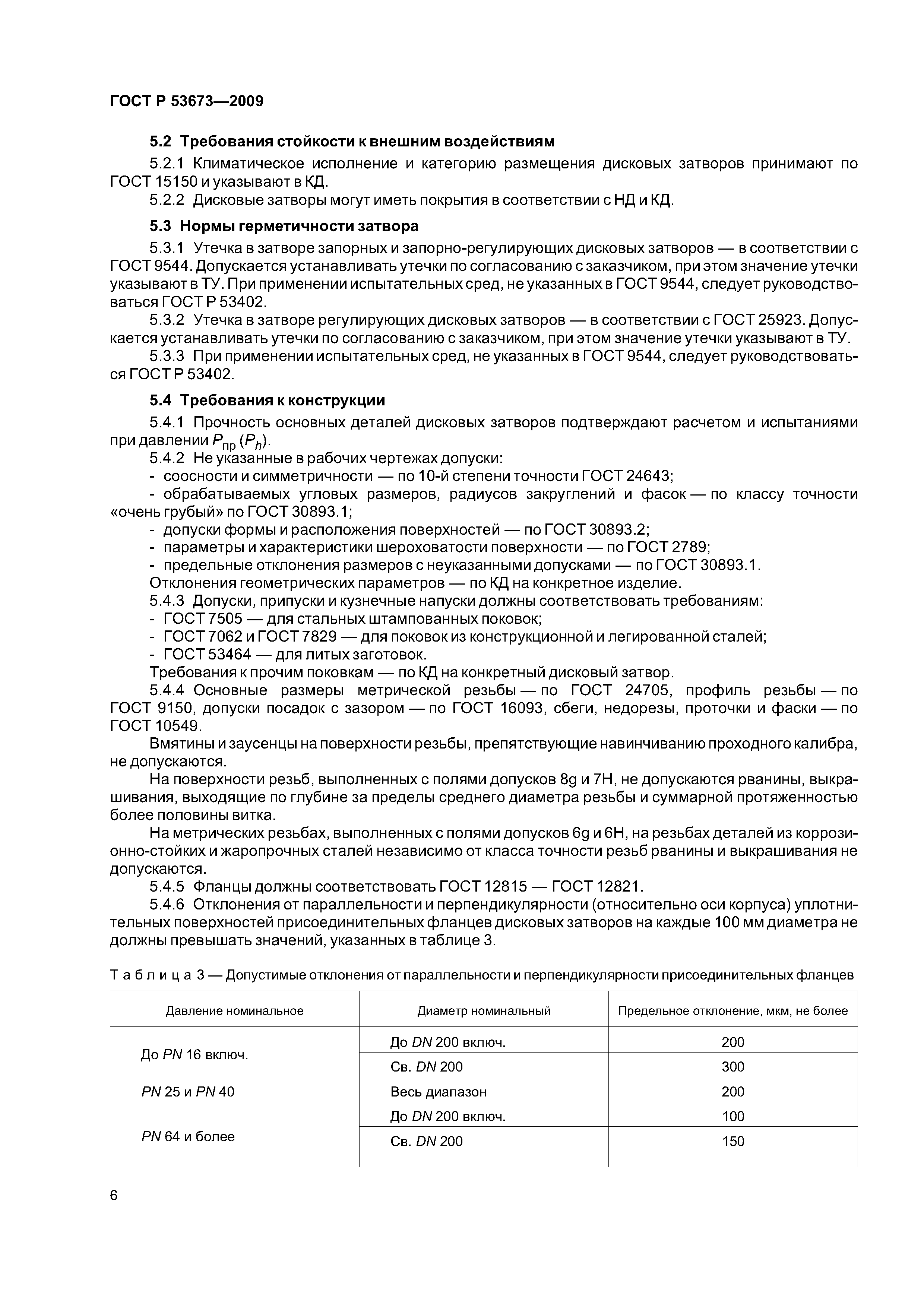

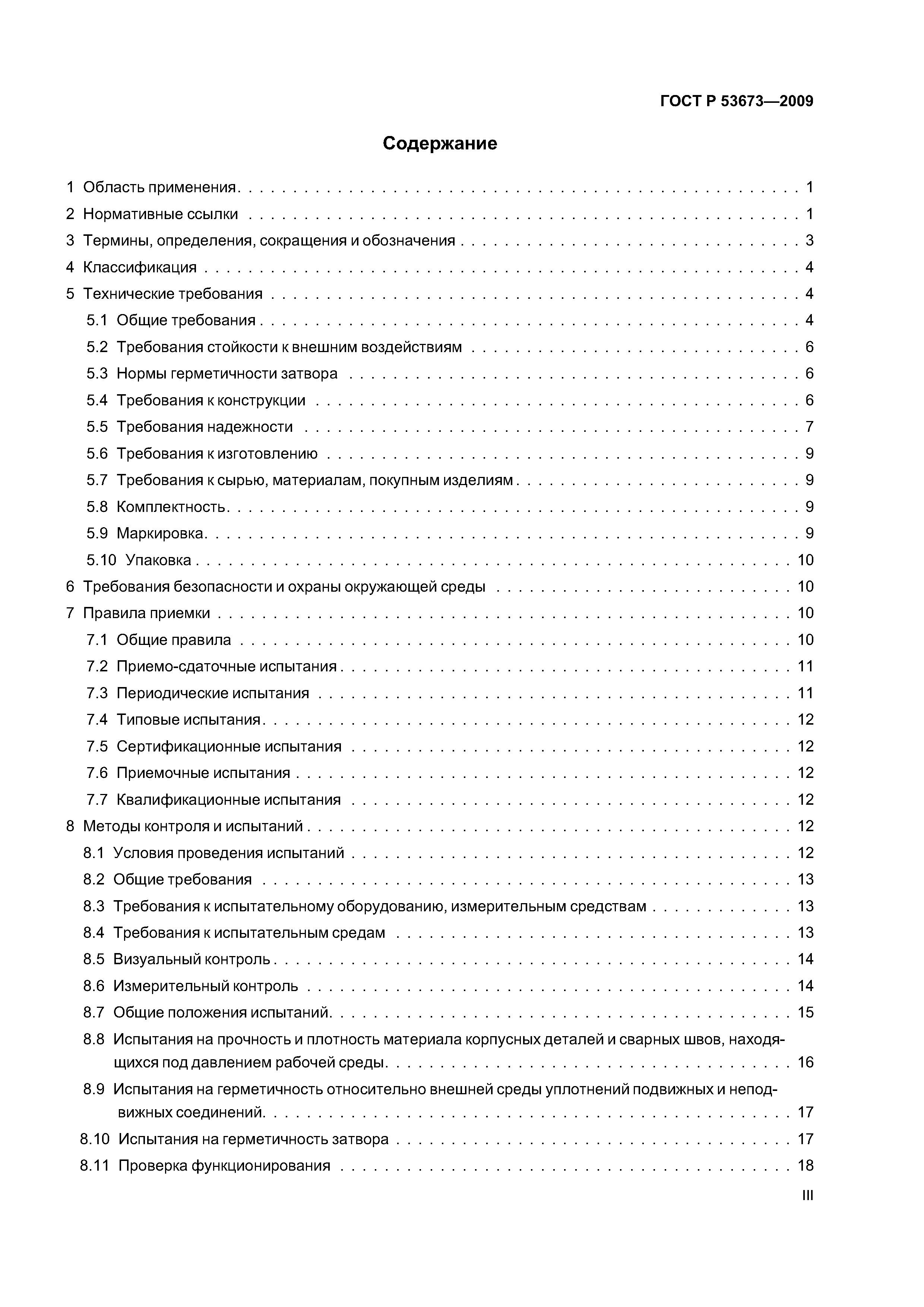

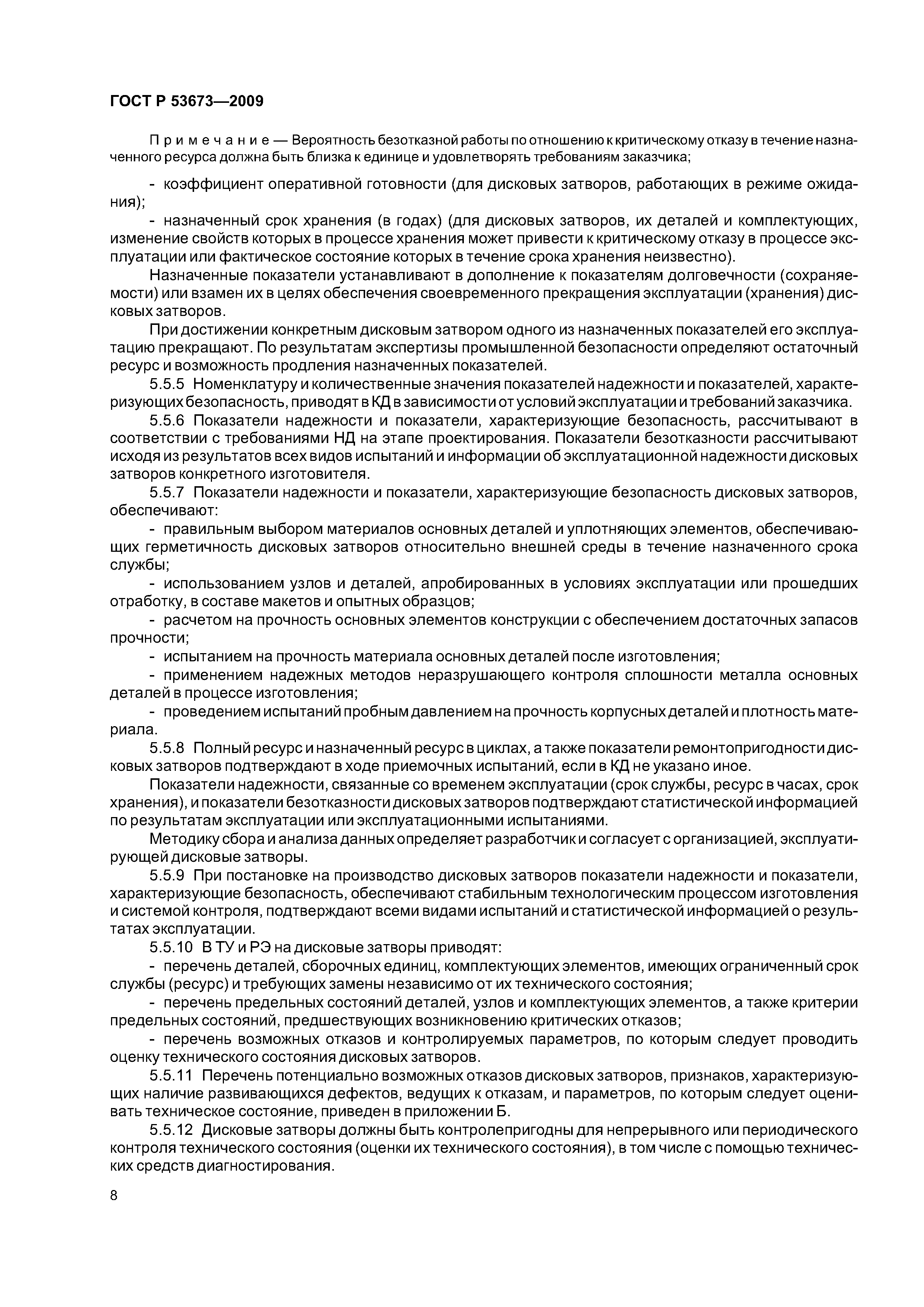

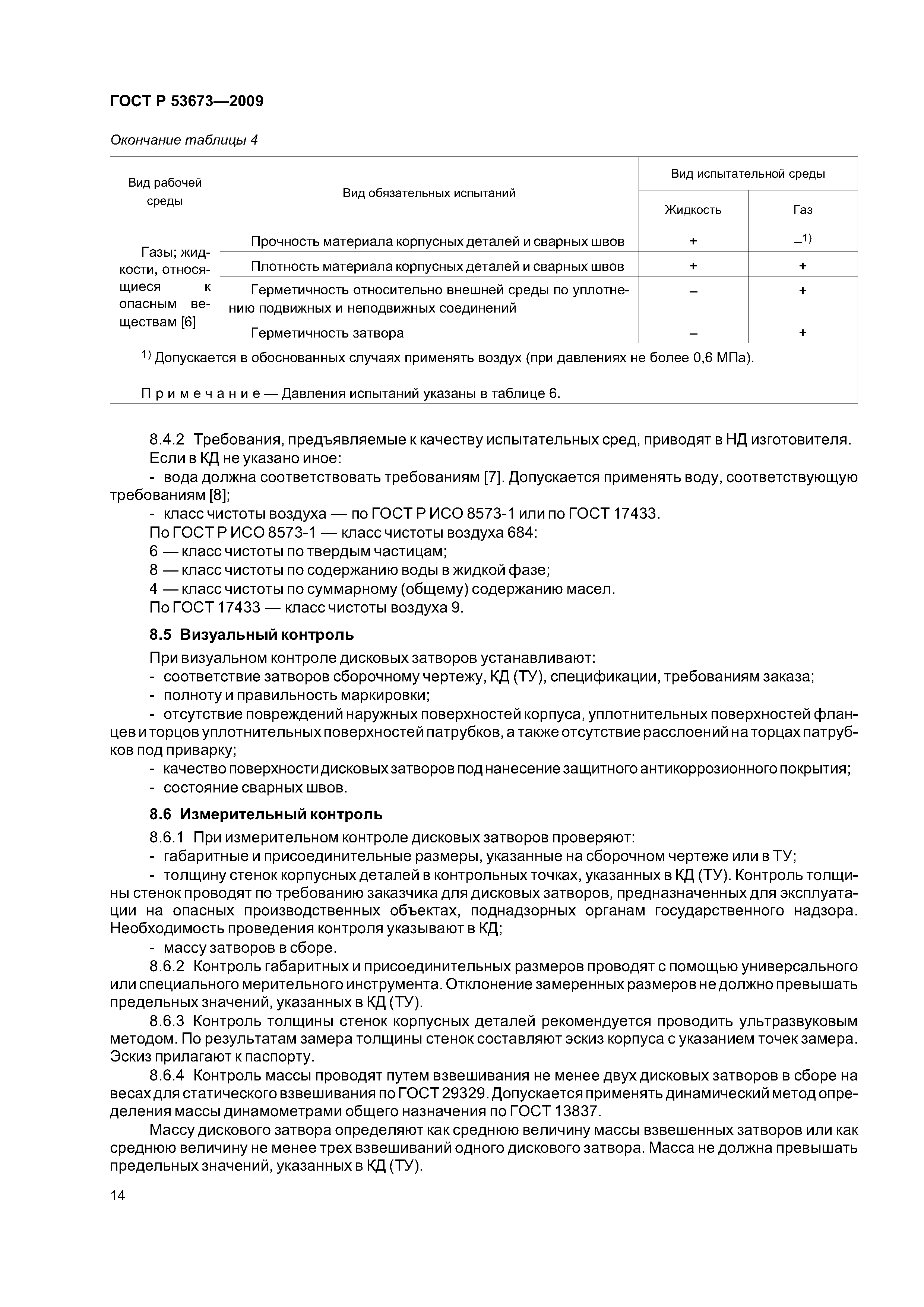

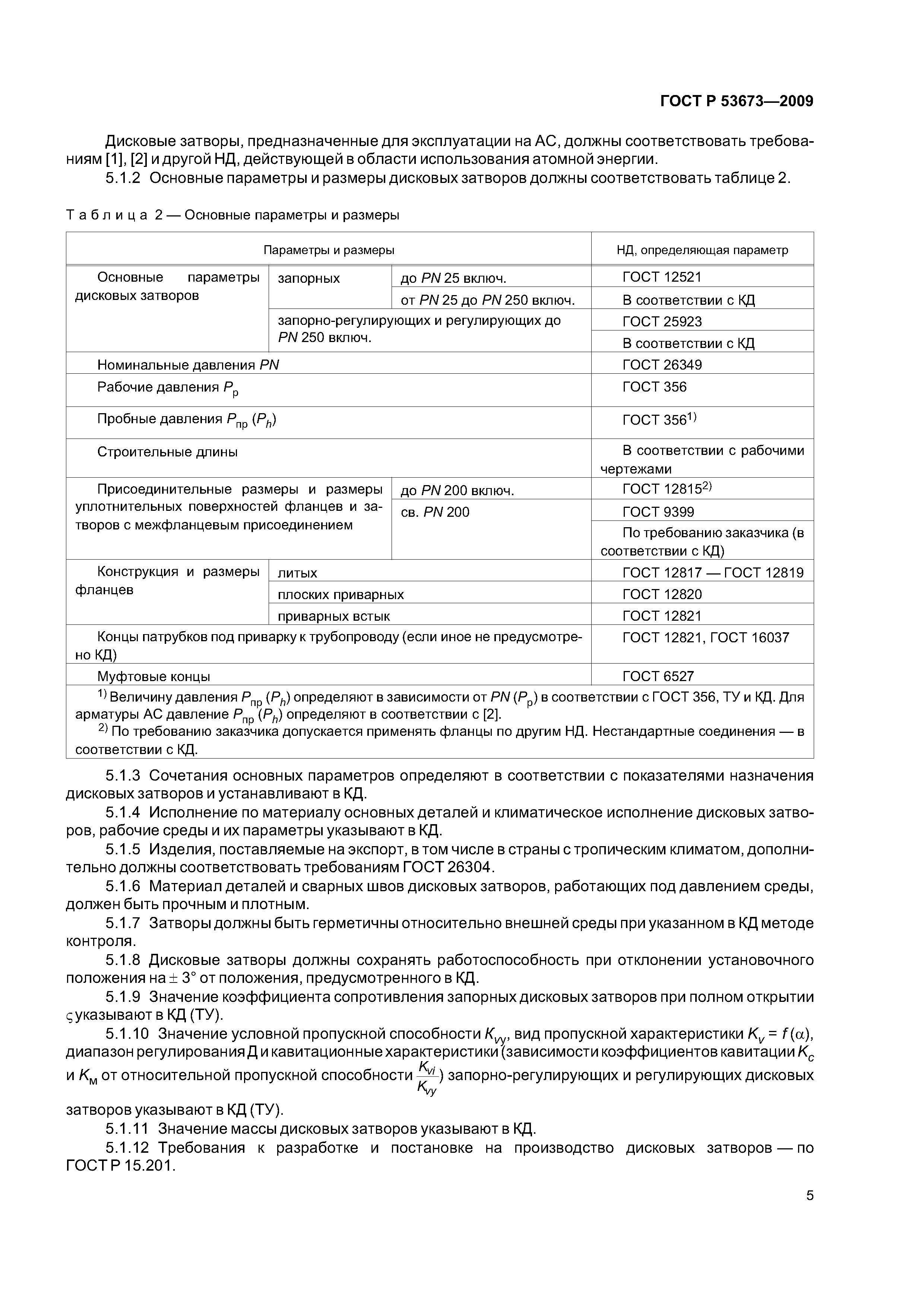

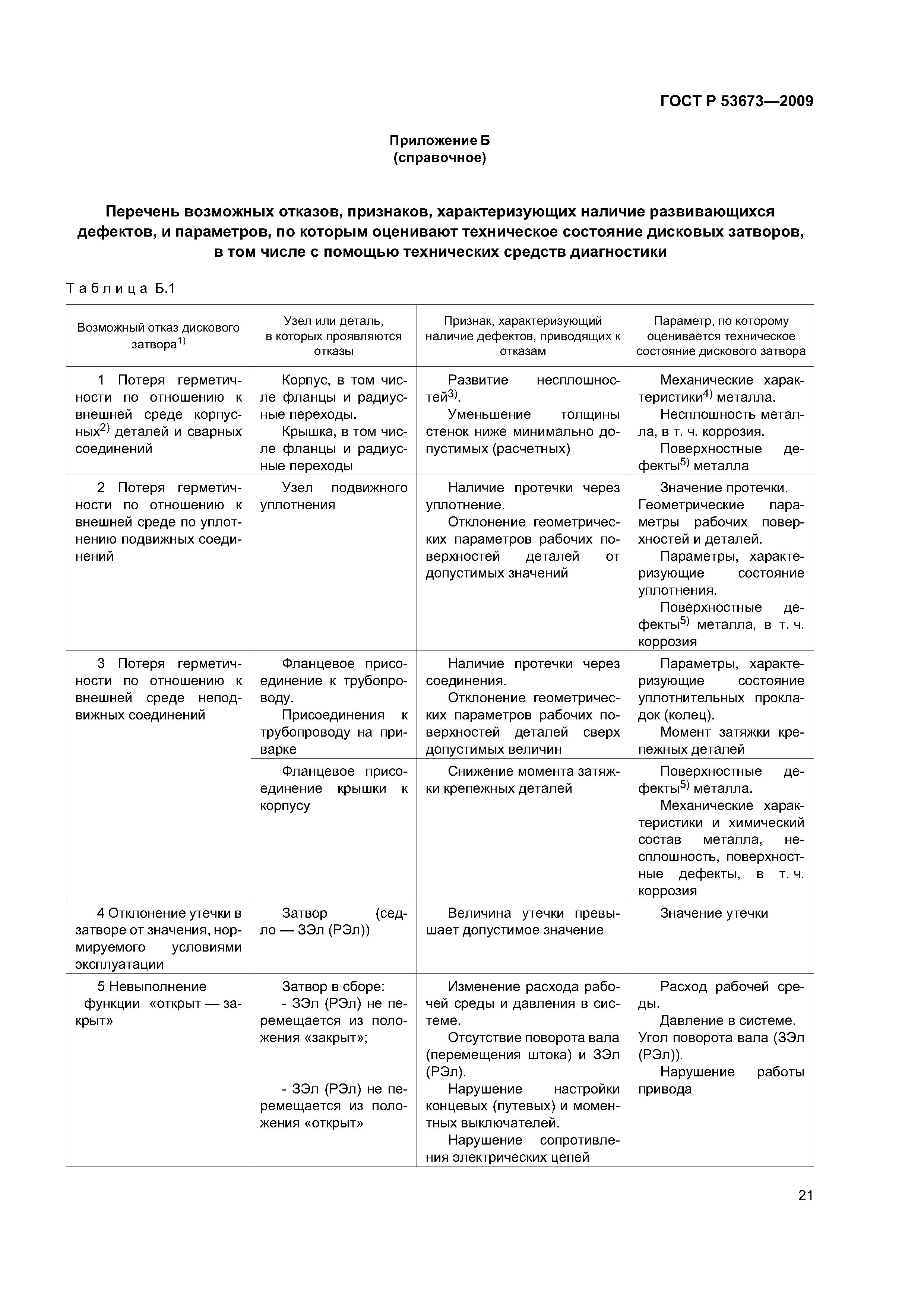

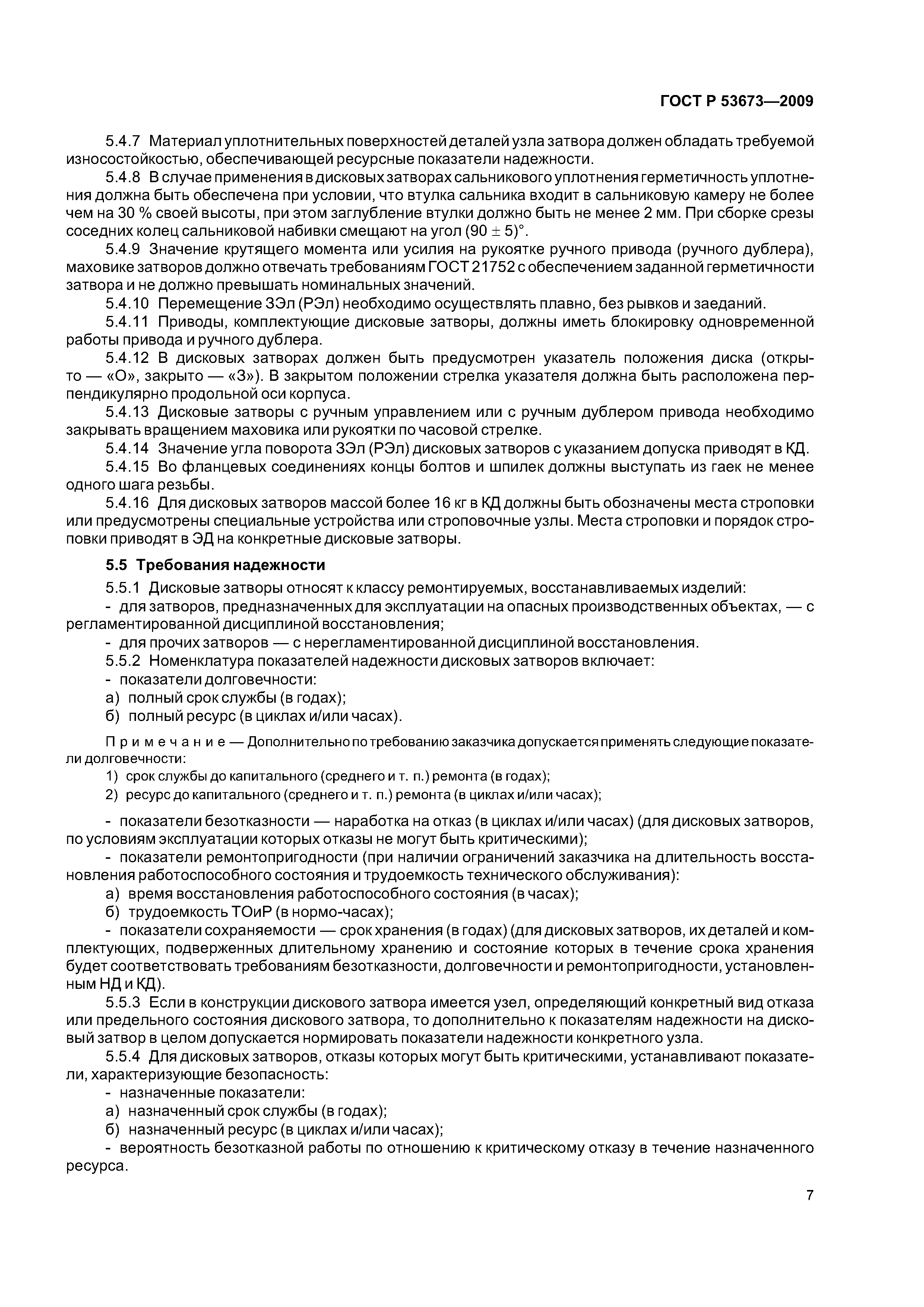

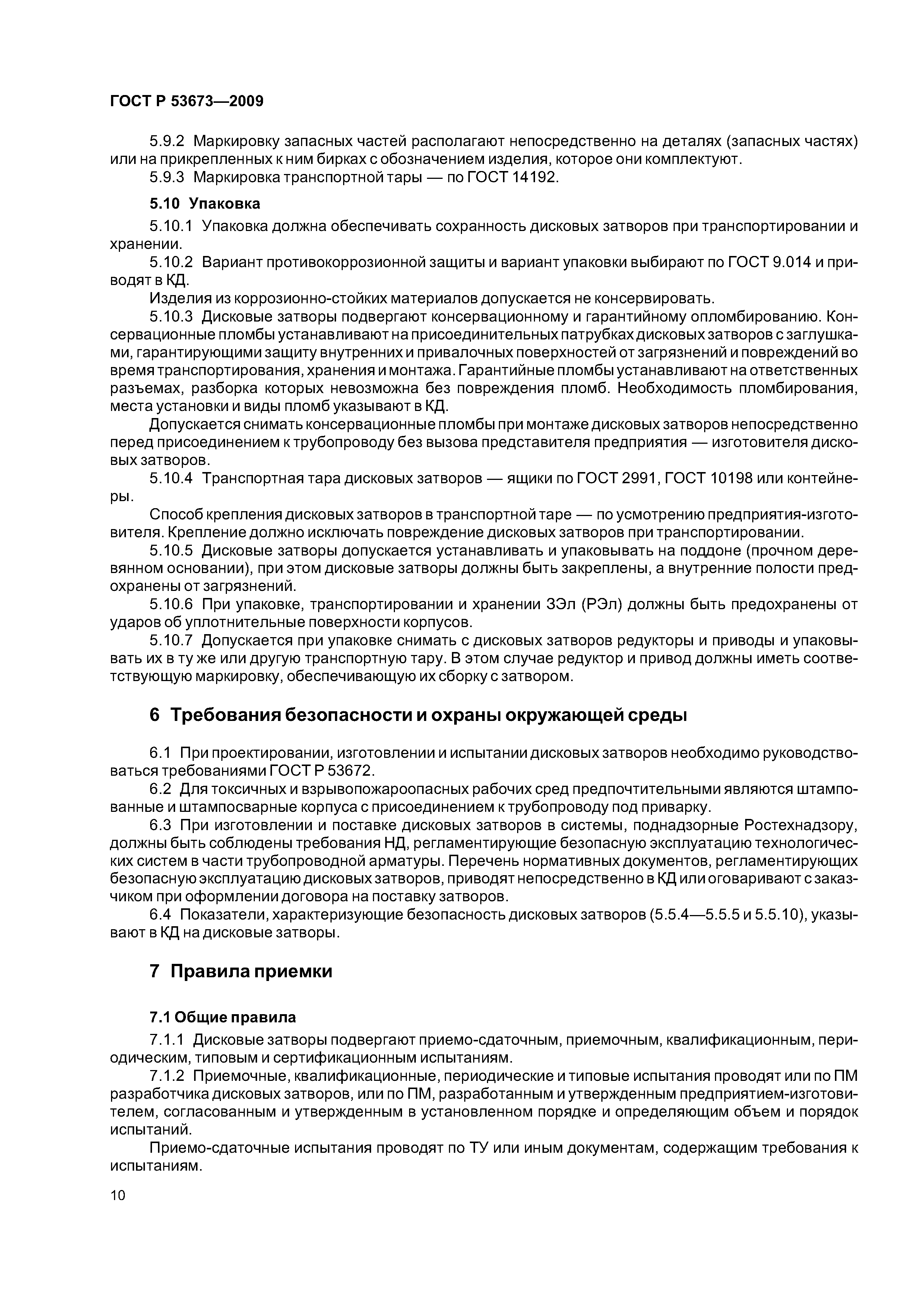

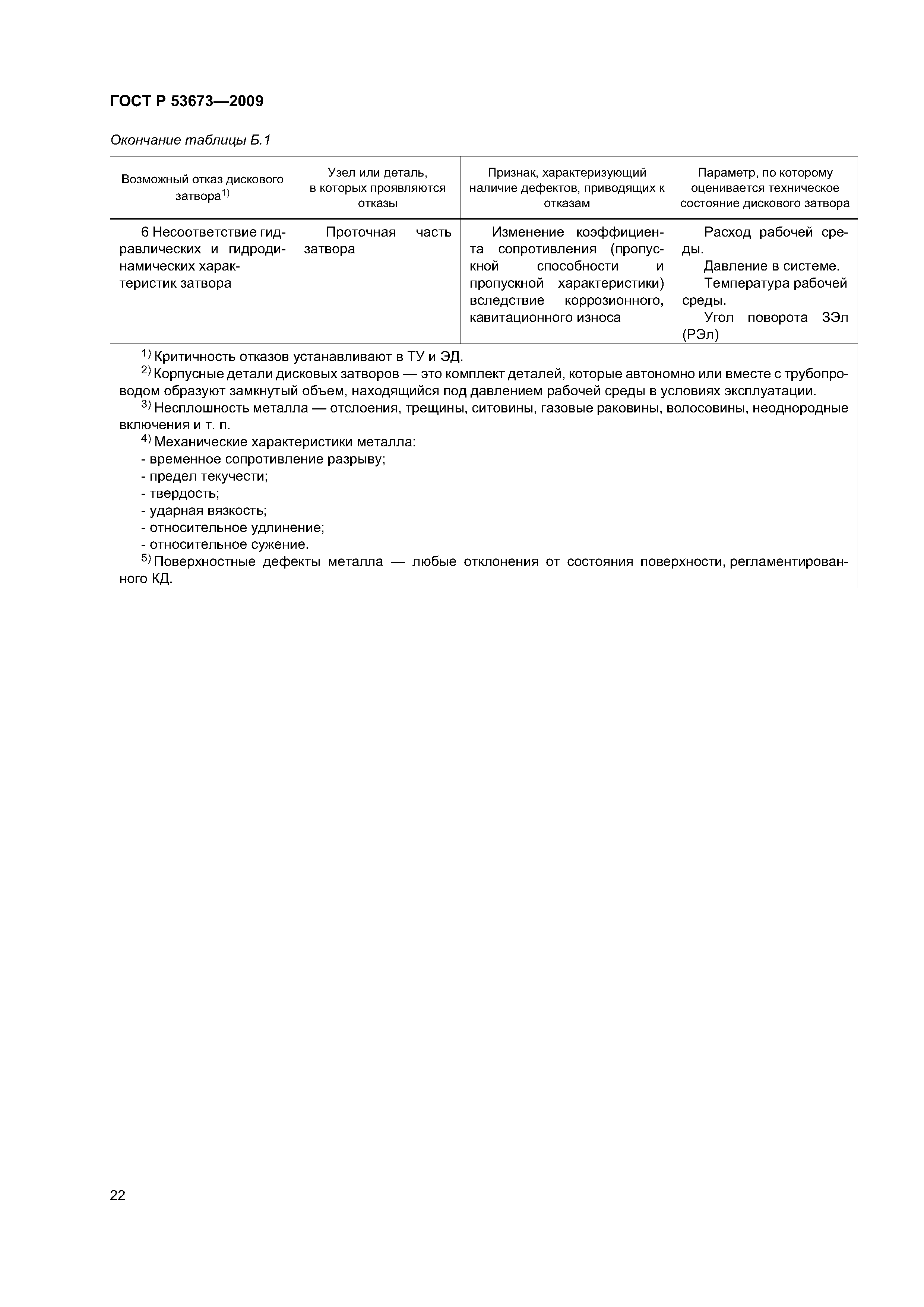

Оглавление:	1 Область применения 2 Нормативные ссылки 3 Термины, определения, сокращения и обозначения 4 Классификация 5 Технические требования    5.1 Общие требования    5.2 Требования стойкости к внешним воздействиям    5.3 Нормы герметичности затвора    5.4 Требования к конструкции    5.5 Требования надежности    5.6 Требования к изготовлению    5.7 Требования к сырью, материалам, покупным изделиям.    5.8 Комплектность    5.9 Маркировка    5.10 Упаковка 6 Требования безопасности и охраны окружающей среды 7 Правила приемки    7.1 Общие правила    7.2 Приемо-сдаточные испытания    7.3 Периодические испытания    7.4 Типовые испытания    7.5 Сертификационные испытания    7.6 Приемочные испытания    7.7 Квалификационные испытания 8 Методы контроля и испытаний    8.1 Условия проведения испытаний    8.2 Общие требования    8.3 Требования к испытательному оборудованию, измерительным средствам    8.4 Требования к испытательным средам    8.5 Визуальный контроль    8.6 Измерительный контроль    8.7 Общие положения испытаний    8.8 Испытания на прочность и плотность материала корпусных деталей и сварных швов, находящихся под давлением рабочей среды    8.9 Испытания на герметичность относительно внешней среды уплотнений подвижных и неподвижных соединений    8.10 Испытания на герметичность затвора    8.11 Проверка функционирования 9 Транспортирование и хранение 10 Указания по эксплуатации 11 Особые требования к дисковым затворам 12 Гарантии изготовителя (поставщика) Приложение А (справочное) Перечень зарубежных стандартов, использованных при разработке стандарта Приложение Б (справочное) Перечень возможных отказов, признаков, характеризующих наличие развивающихся дефектов, и параметров, по которым оценивают техническое состояние дисковых затворов, в том числе с помощью технических средств диагностики Приложение В (рекомендуемое) Перечень рекомендуемого оборудования и измерительных средств. Библиография
