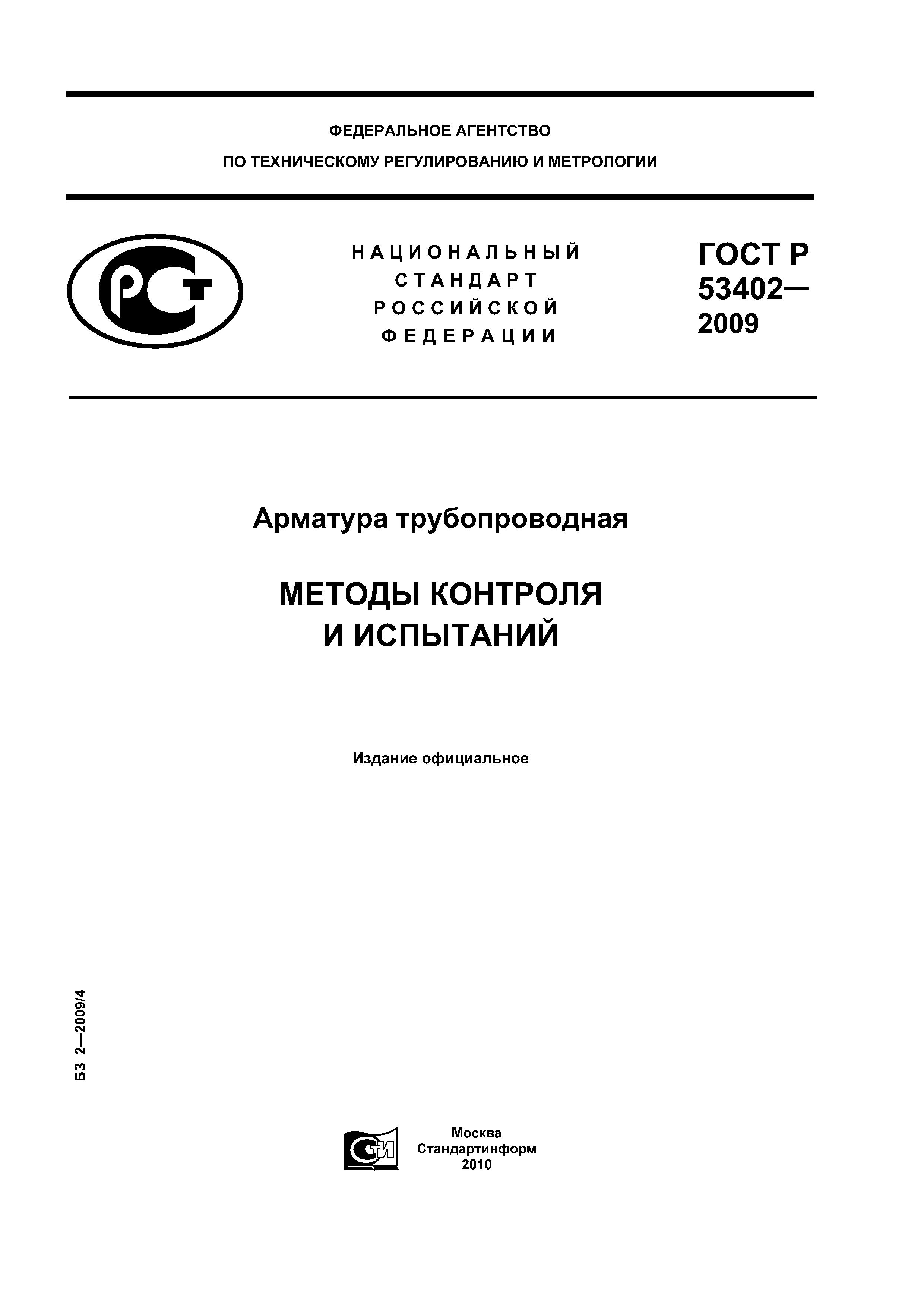

ГОСТ Р 53402-2009

Арматура трубопроводная. Методы контроля и испытаний

Обозначение:	ГОСТ Р 53402-2009
Обозначение англ:	GOST R 53402-2009
Статус:	отменен
Название рус.:	Арматура трубопроводная. Методы контроля и испытаний
Название англ.:	Pipeline valves. Methods of control and testing
Дата добавления в базу:	01.09.2013
Дата актуализации:	05.05.2017
Дата введения:	01.04.2017
Область применения:	Стандарт распространяется на трубопроводную арматуру и устанавливает виды и категории испытаний, методы основных (обязательных) испытаний и контроля и критерии оценки результатов основных испытаний. Основные испытания и контроль являются обязательными при проведении всех видов контрольных испытаний серийно изготавливаемой арматуры, а также являются составной частью испытаний опытных образцов арматуры.

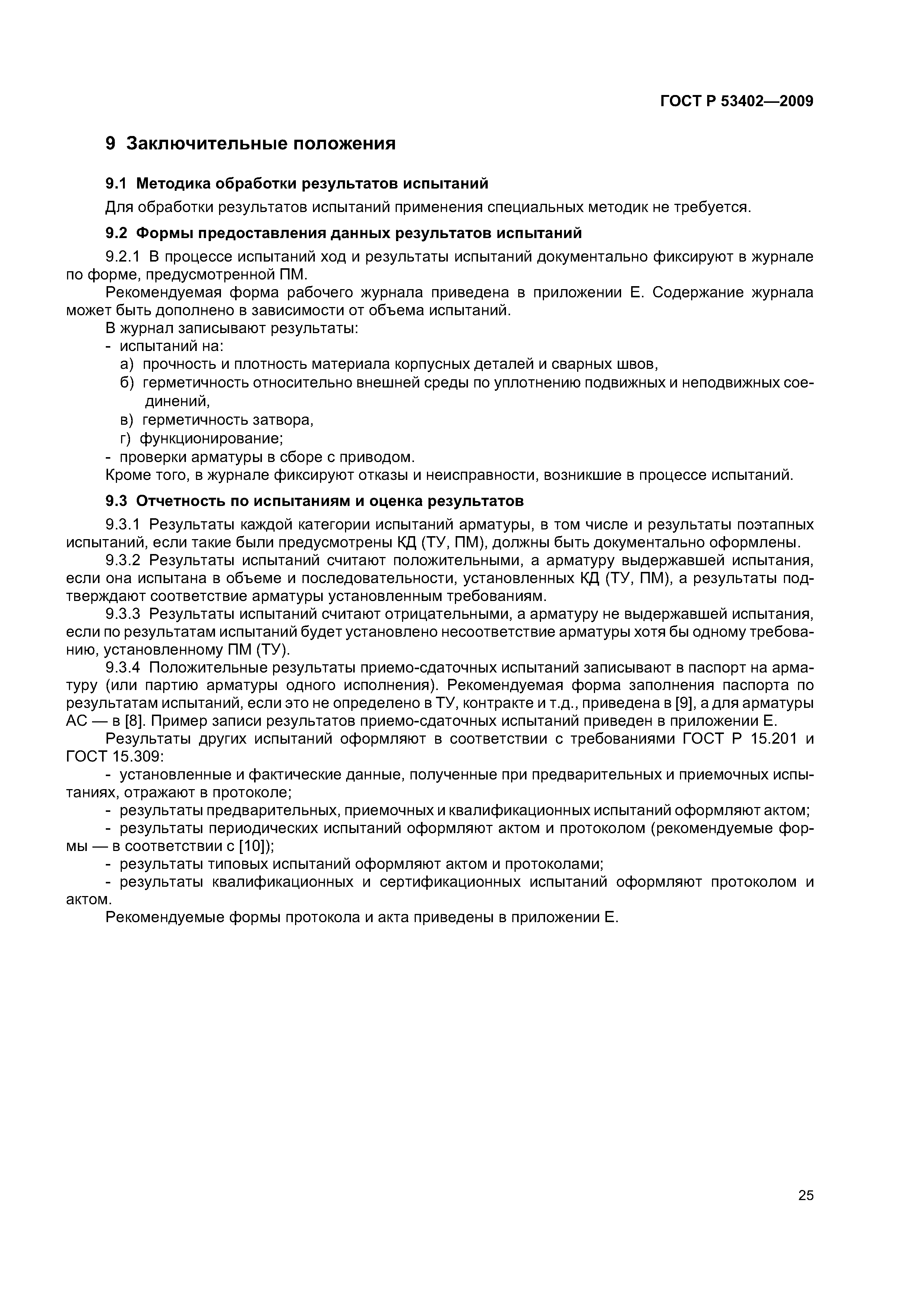

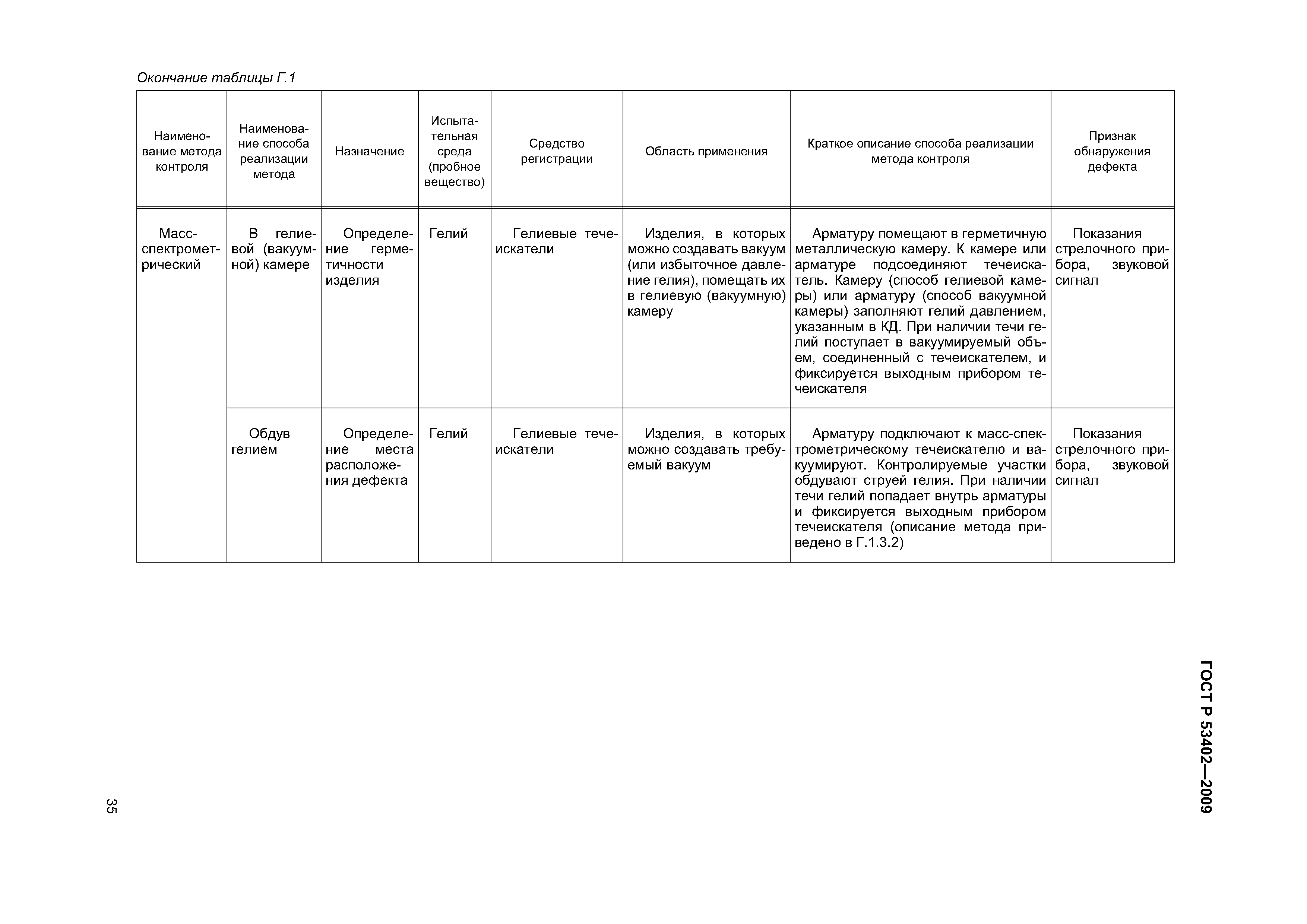

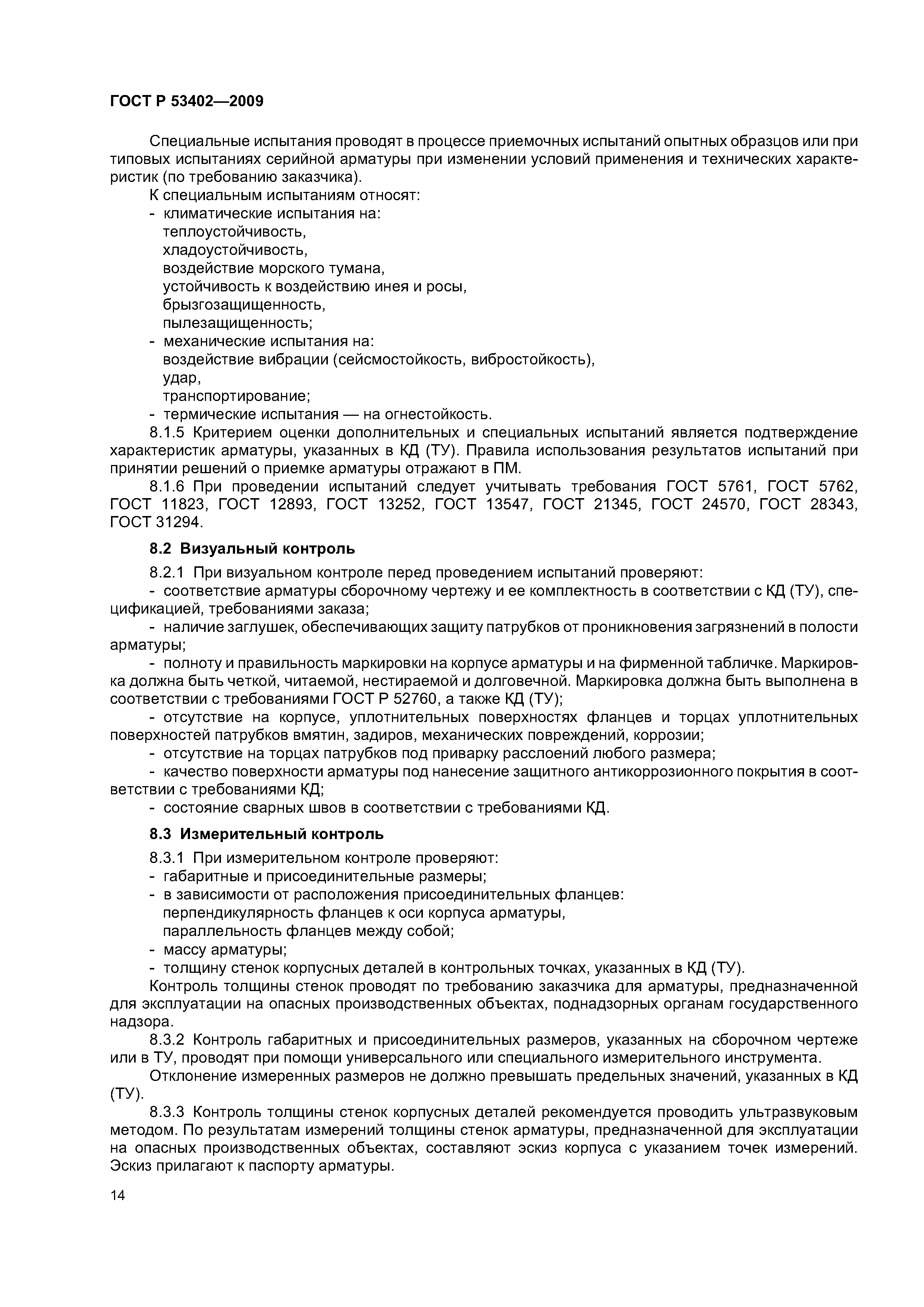

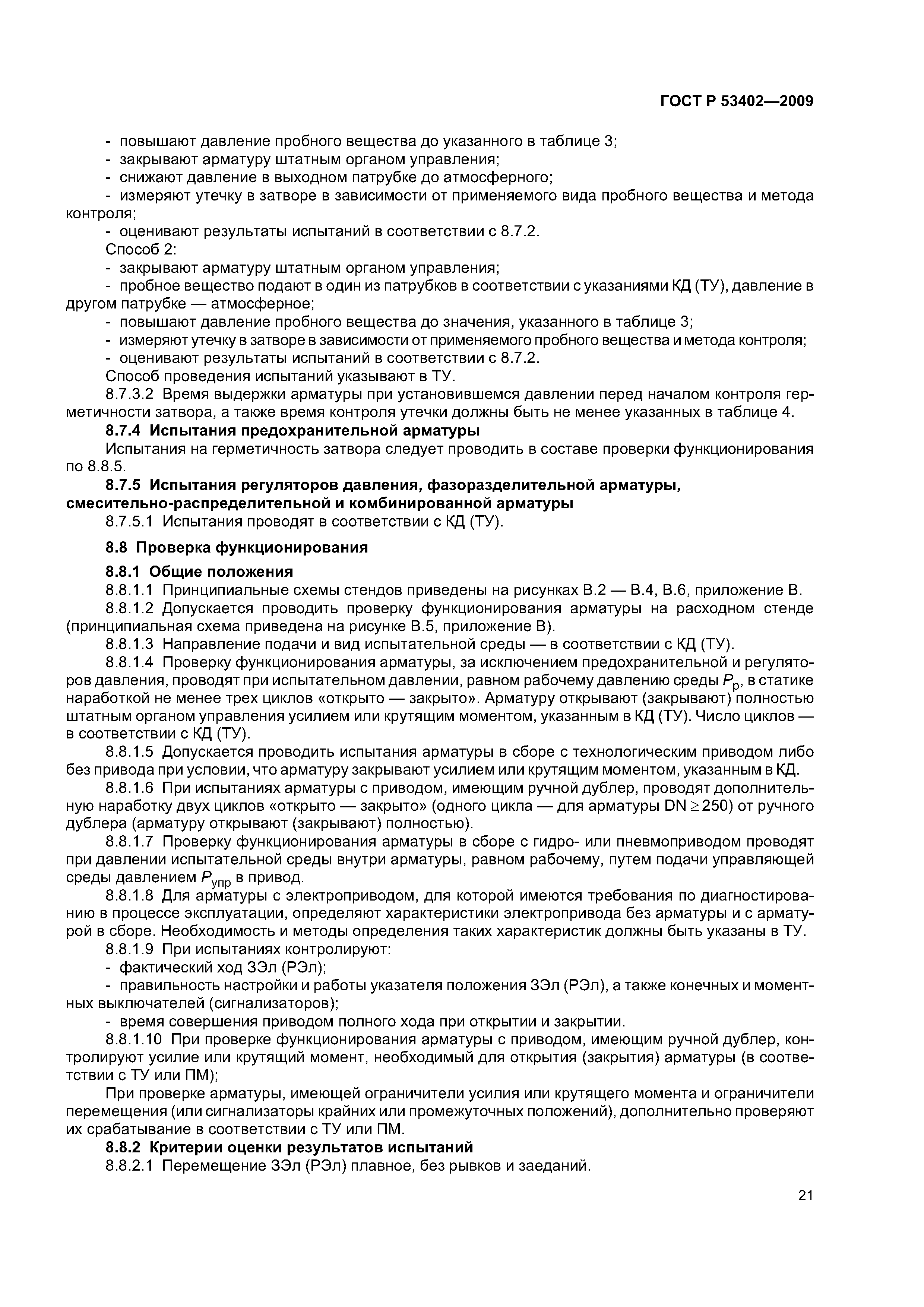

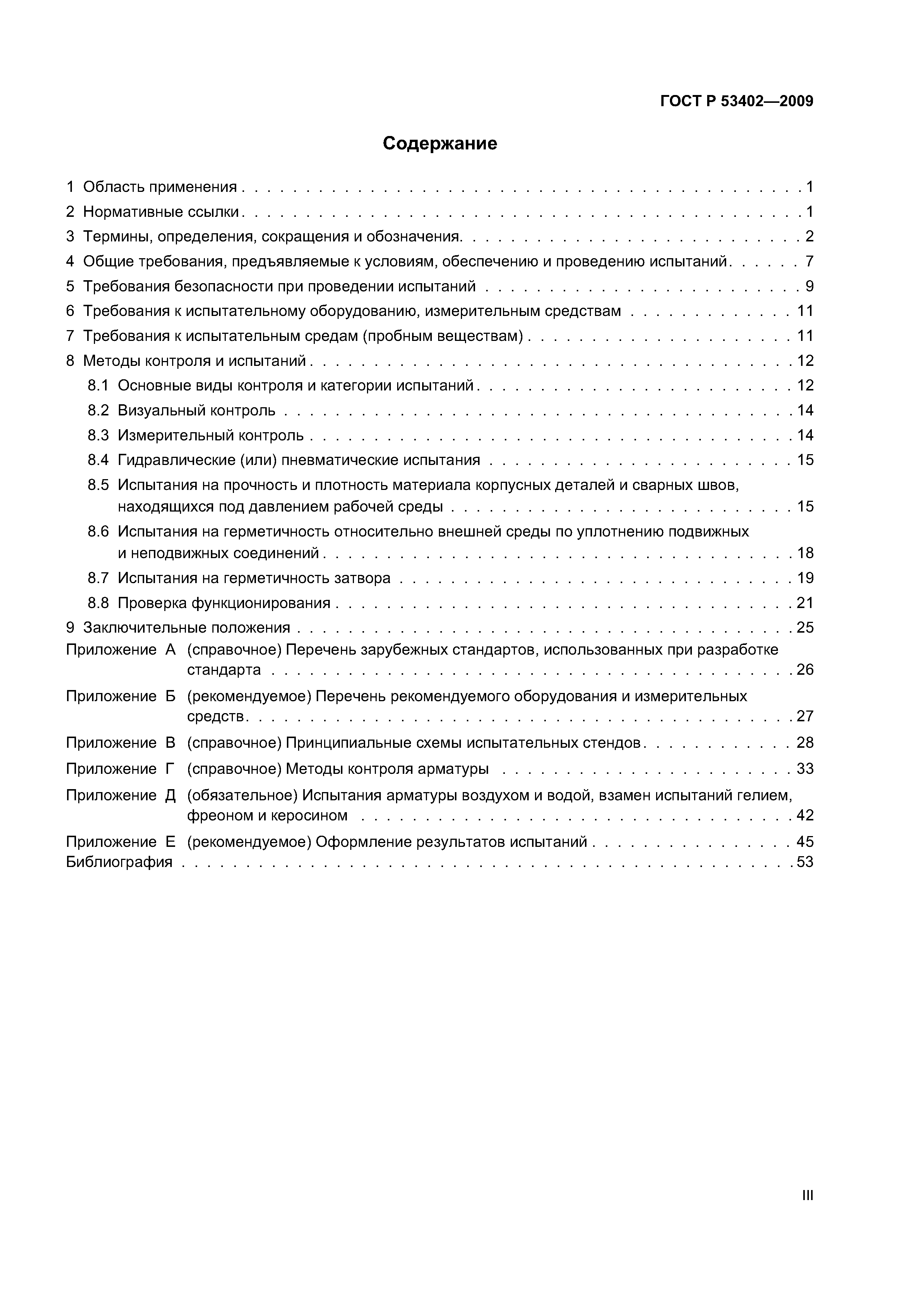

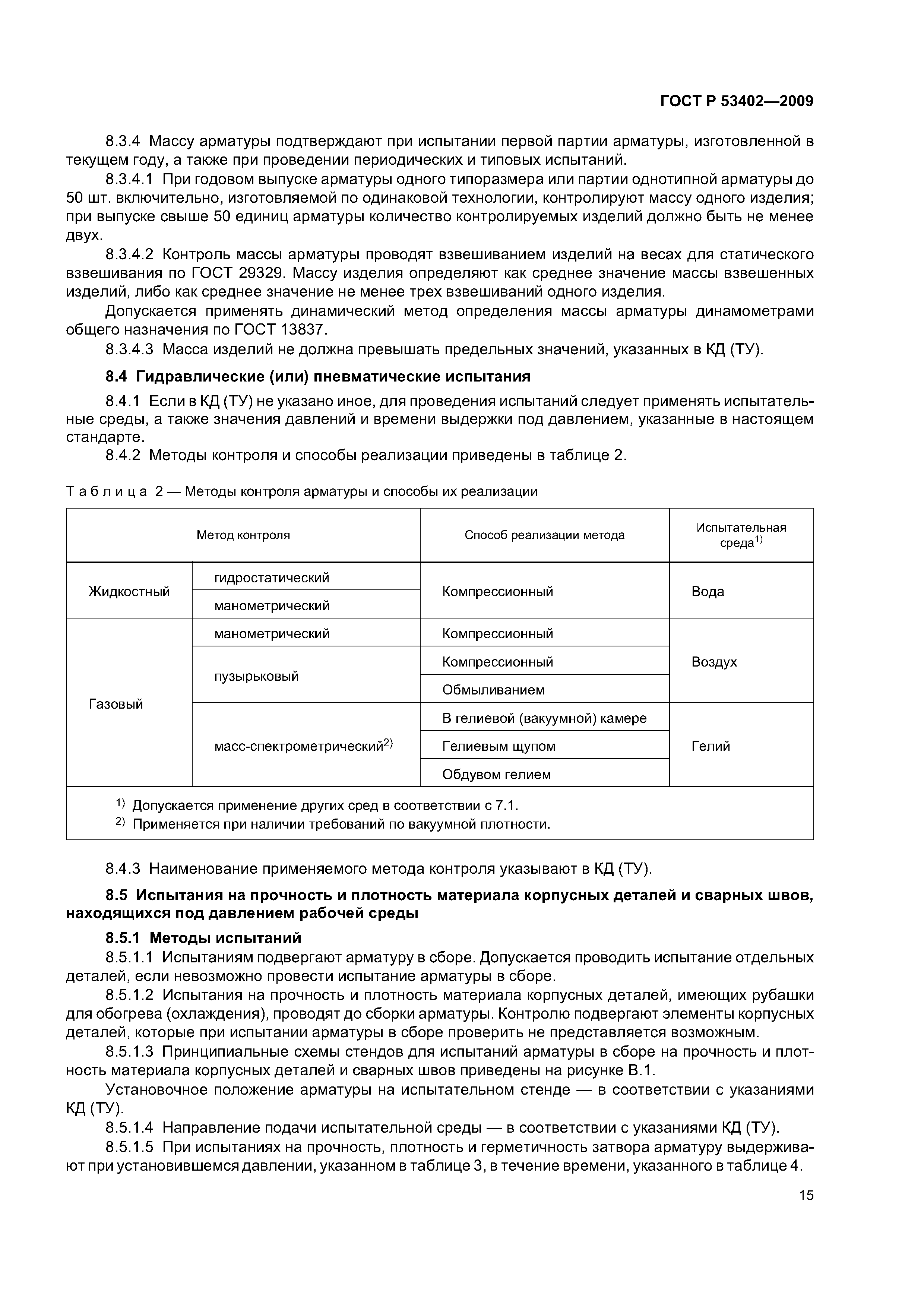

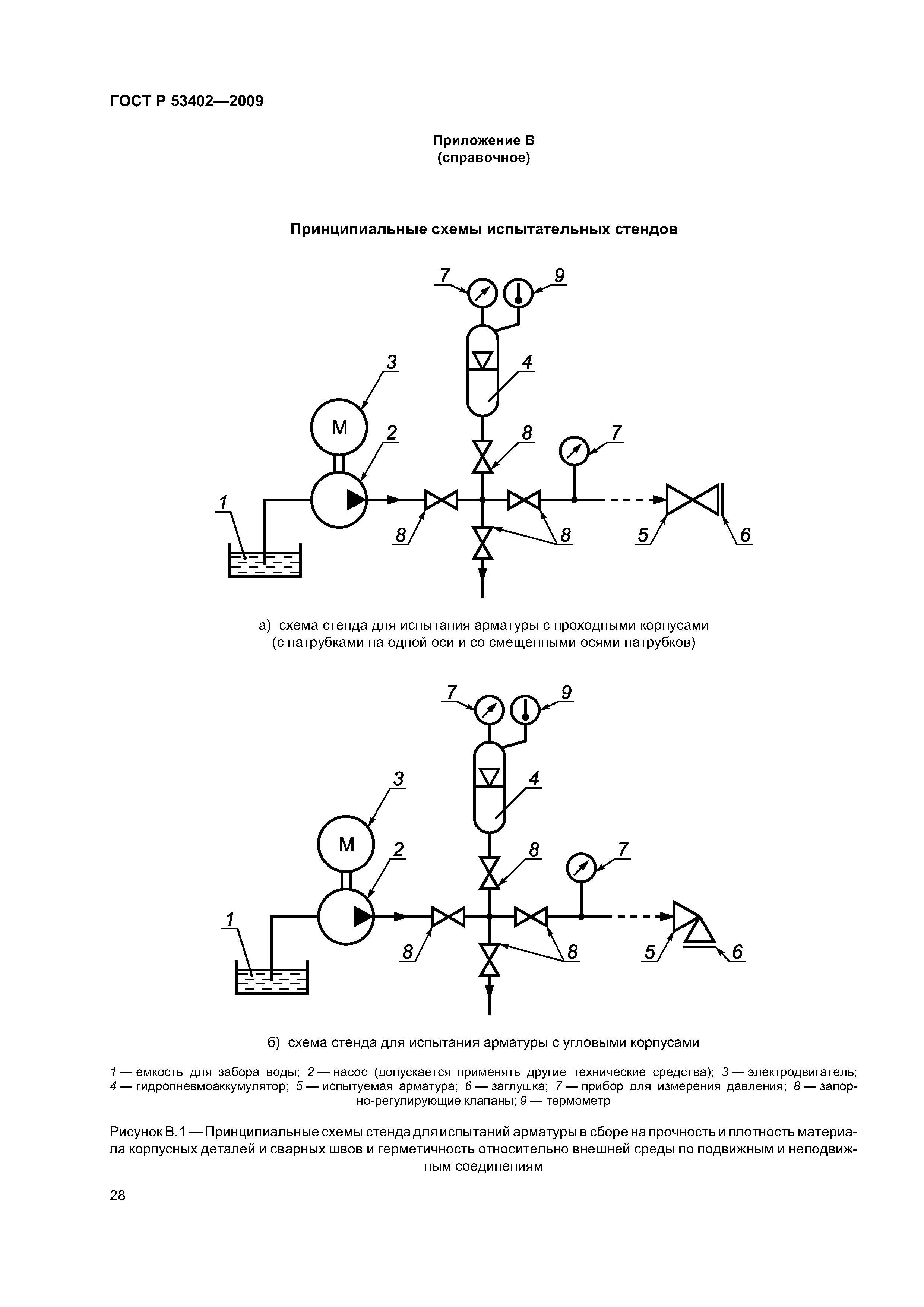

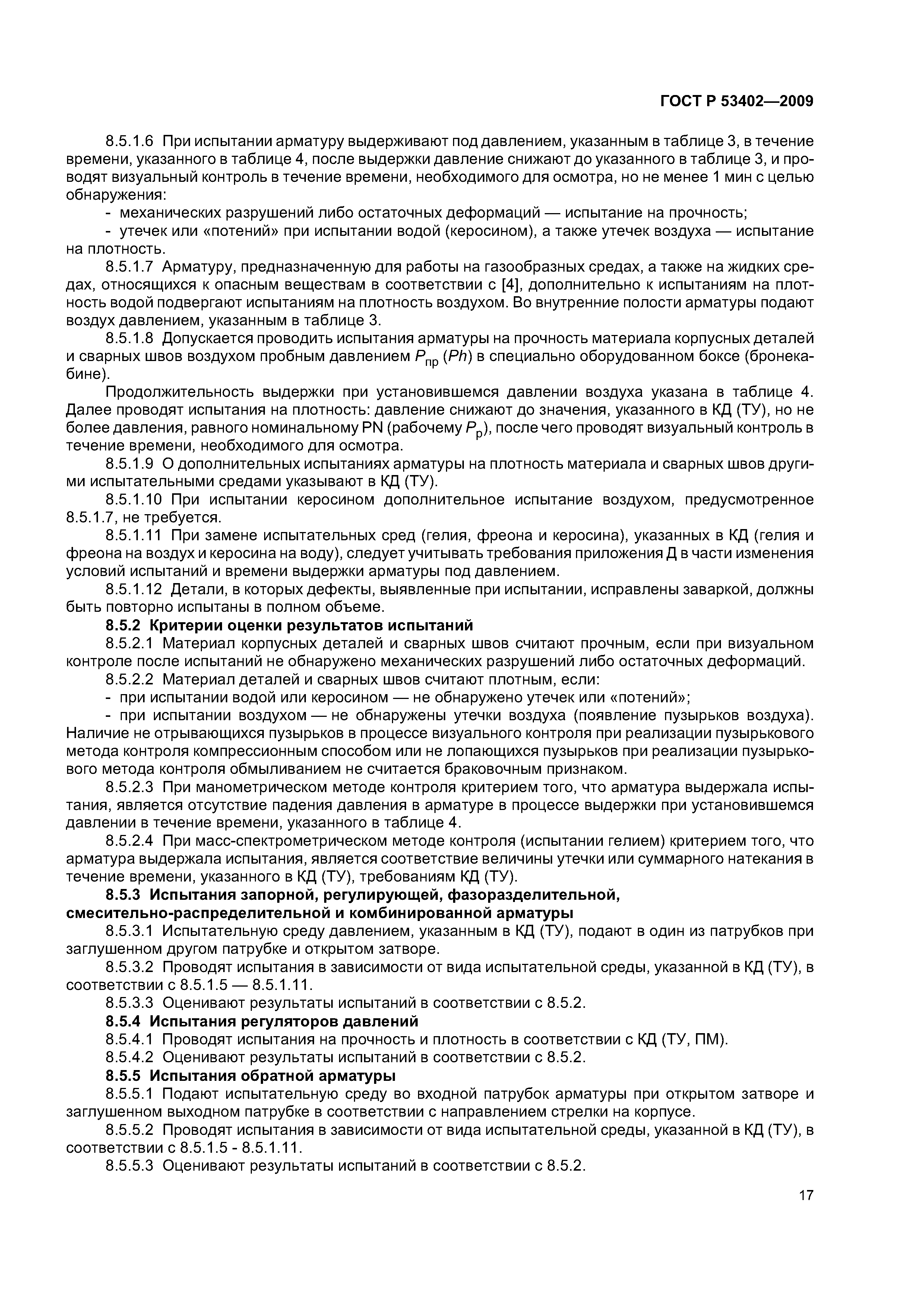

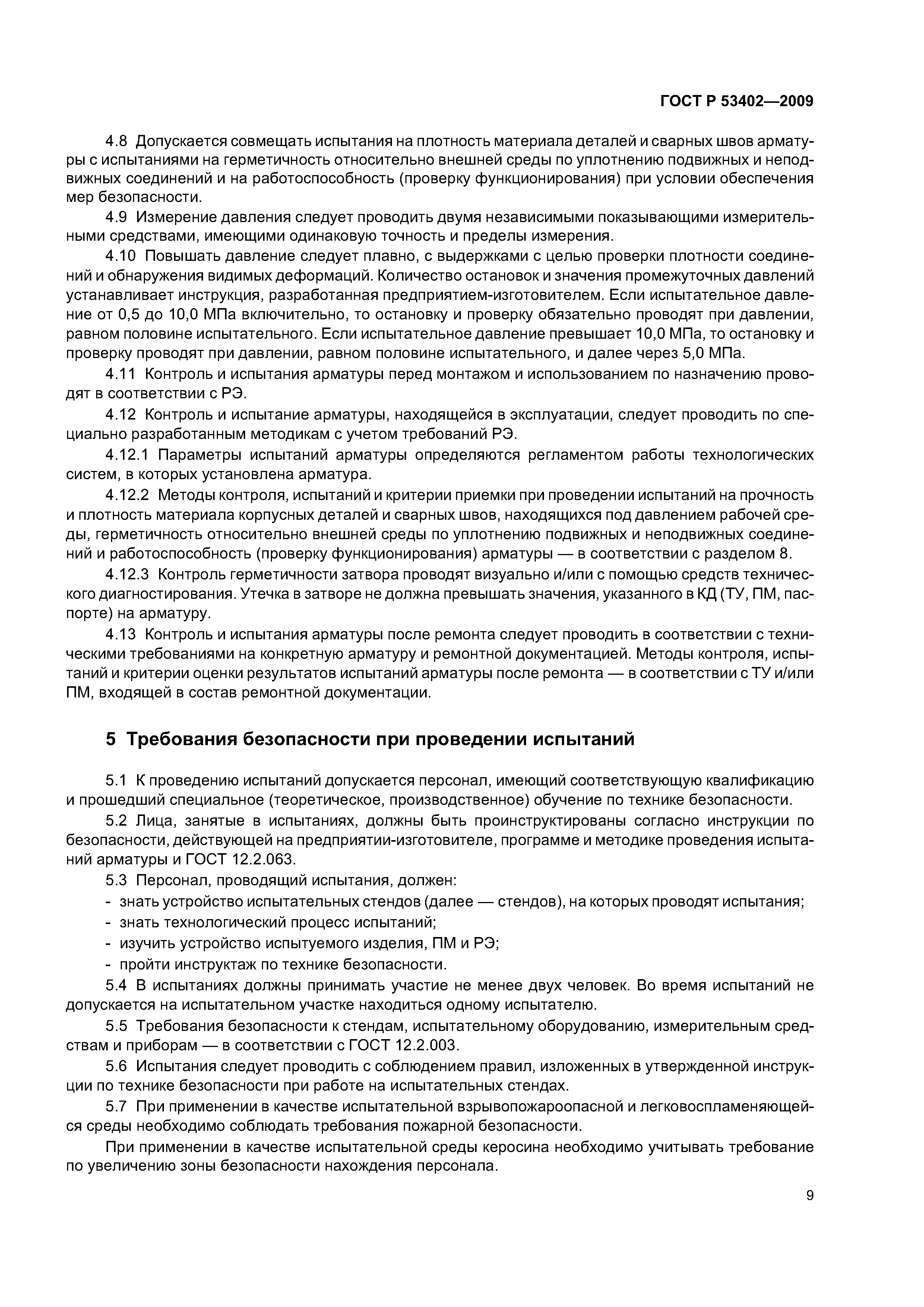

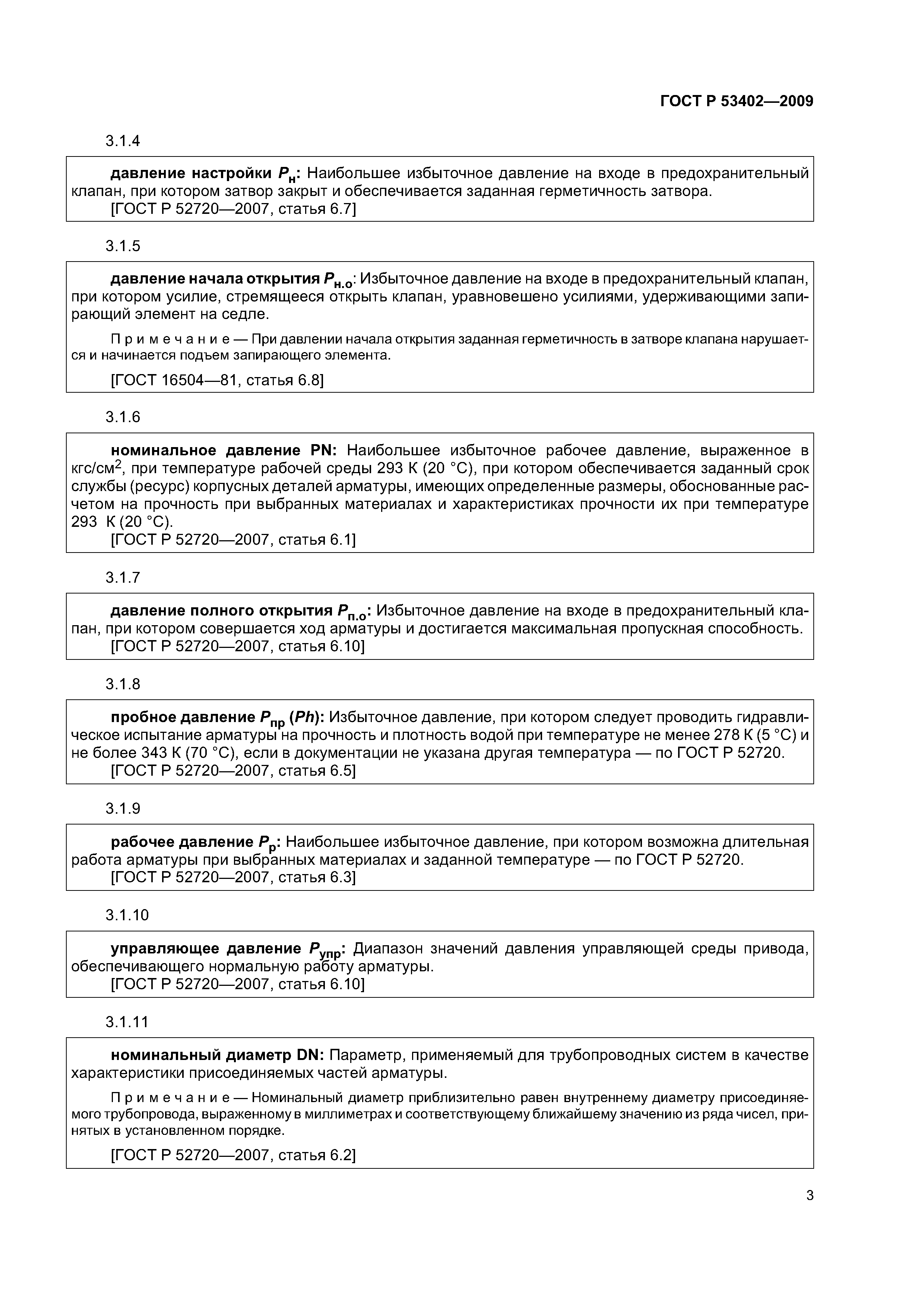

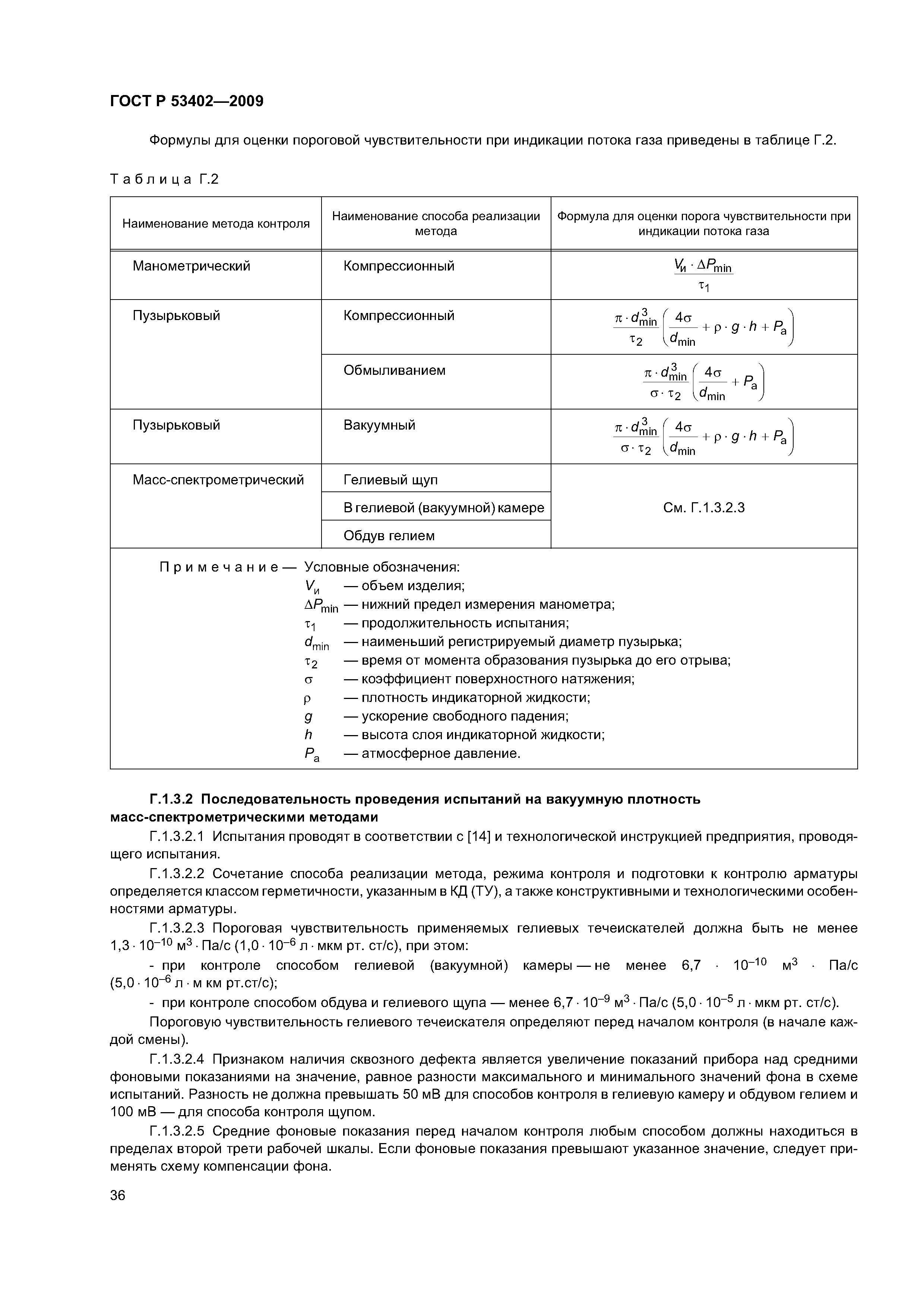

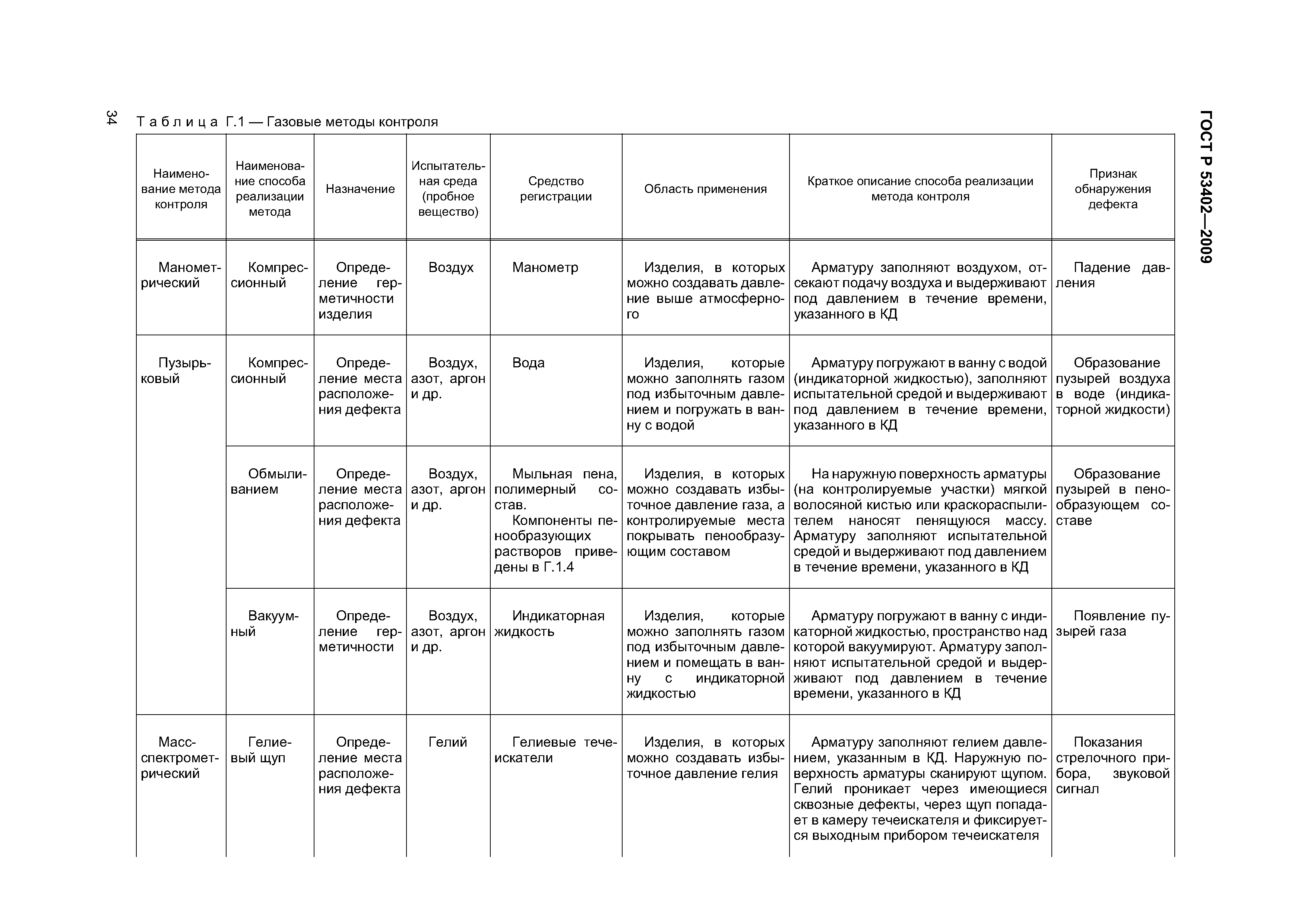

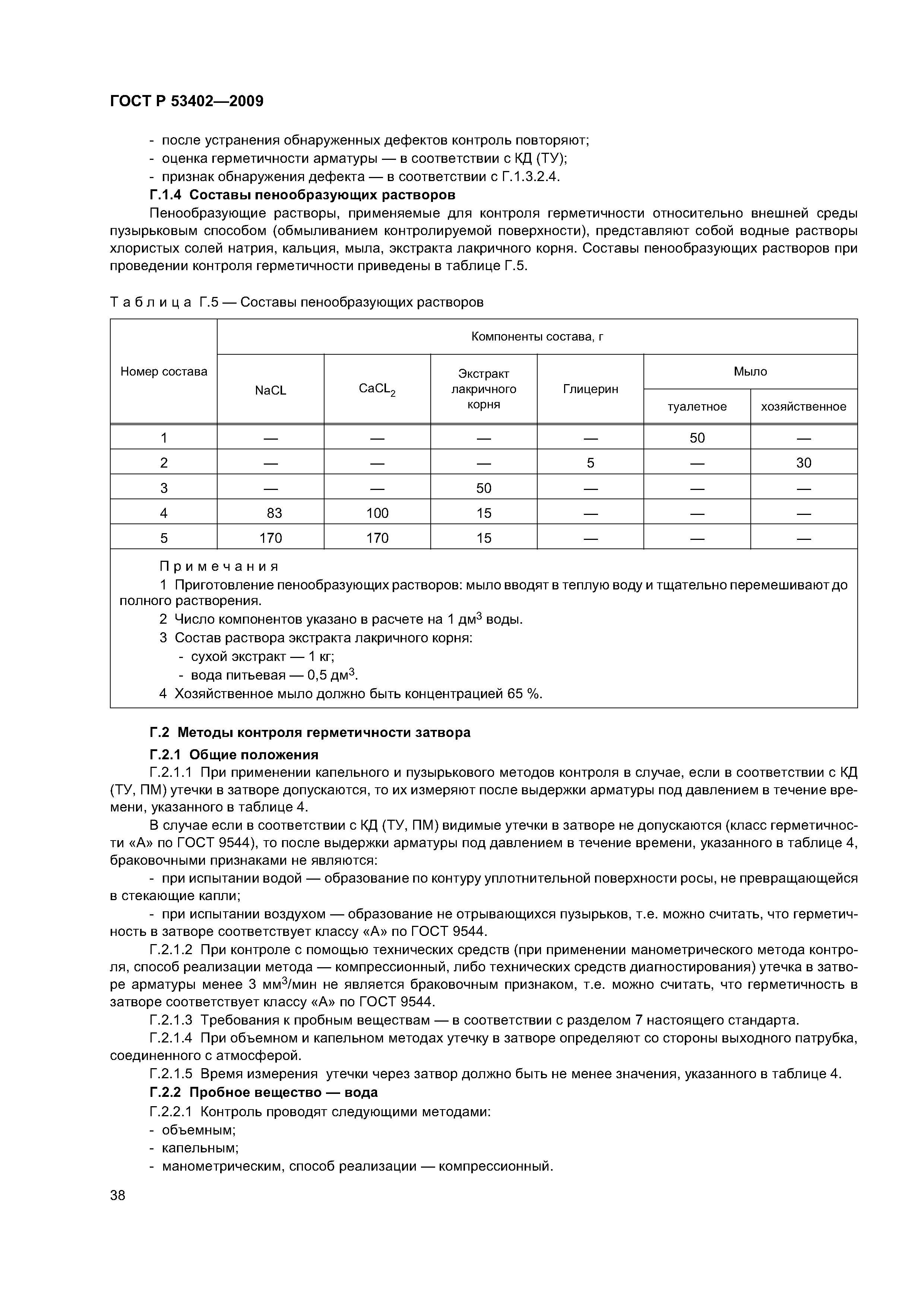

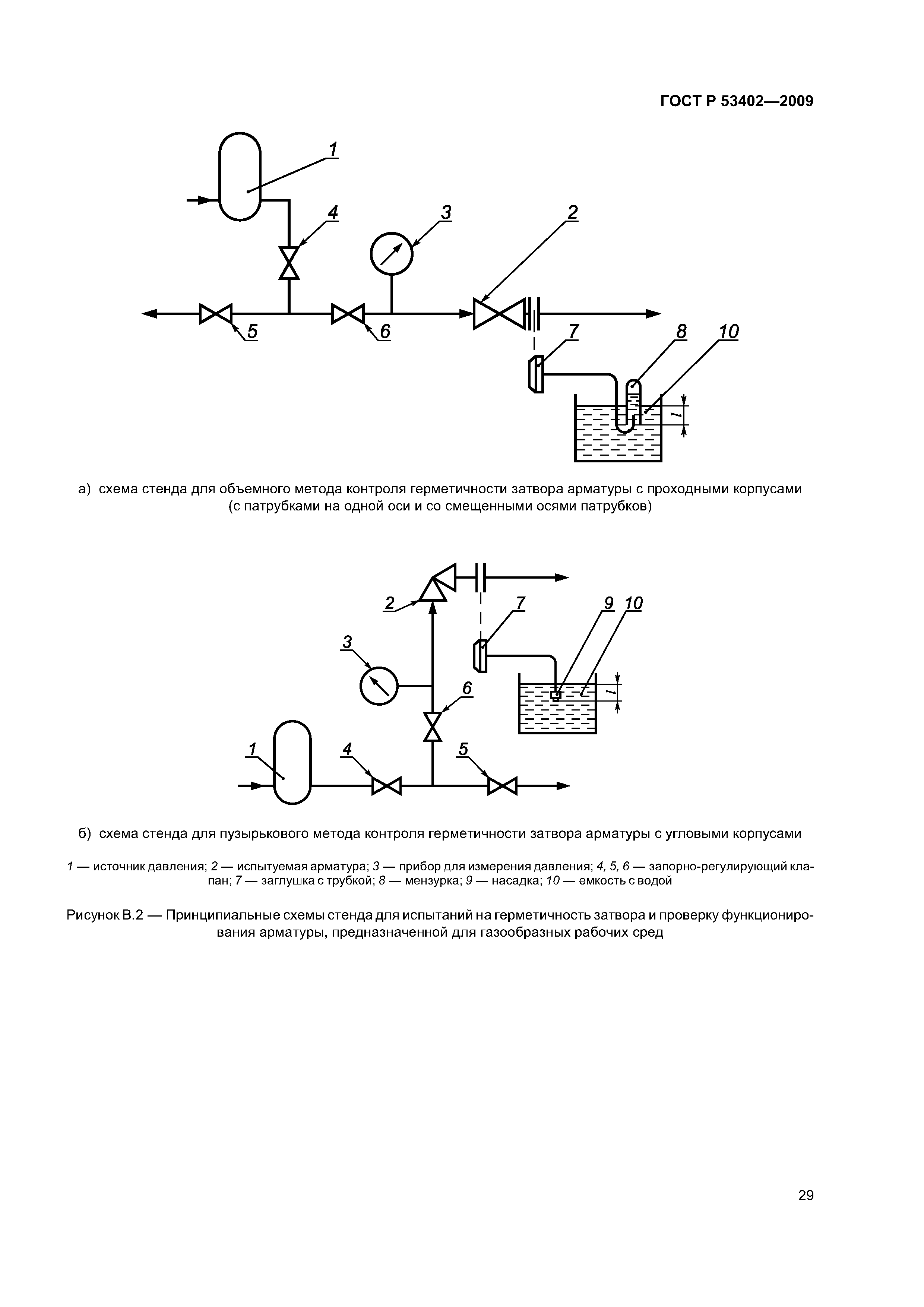

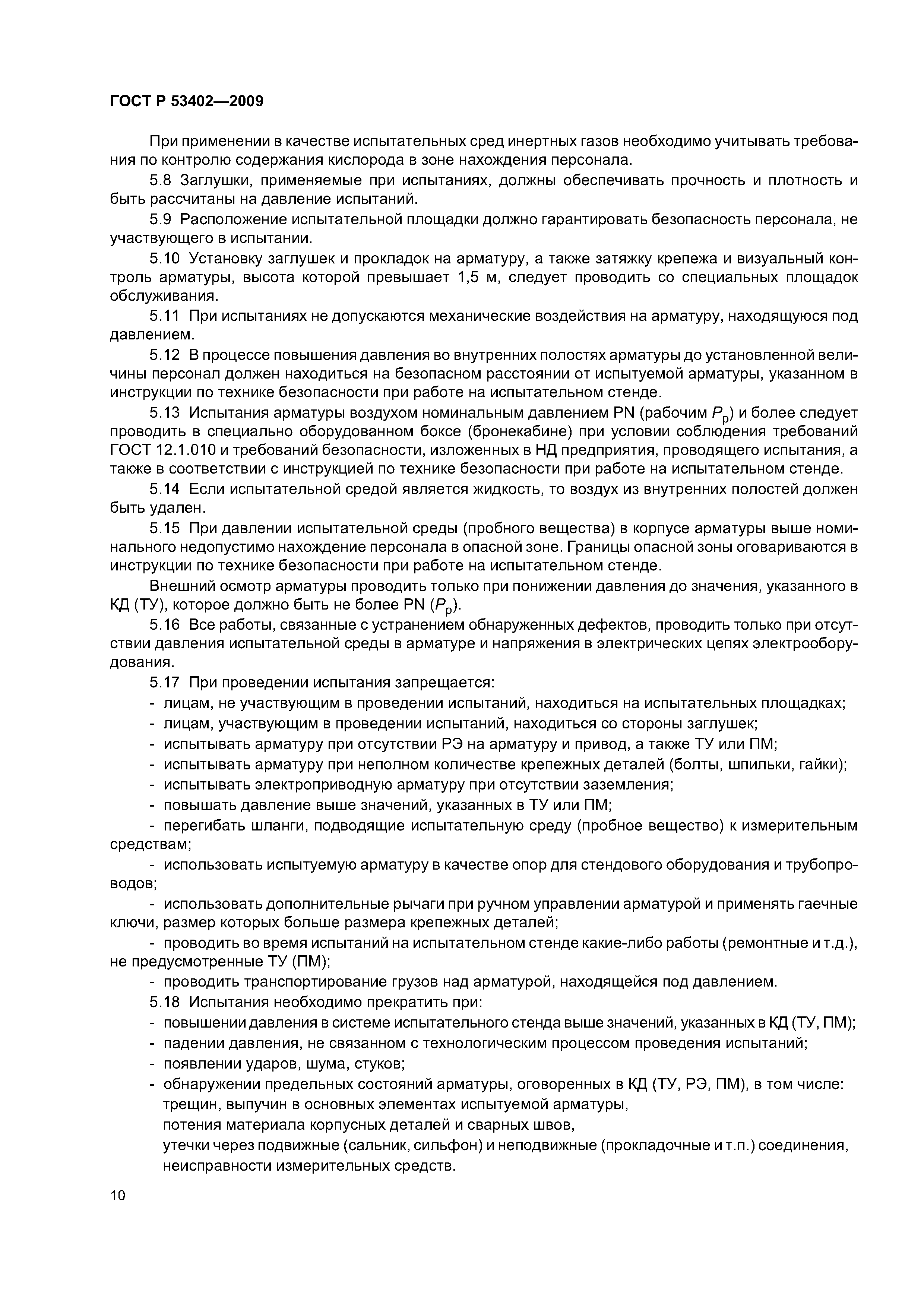

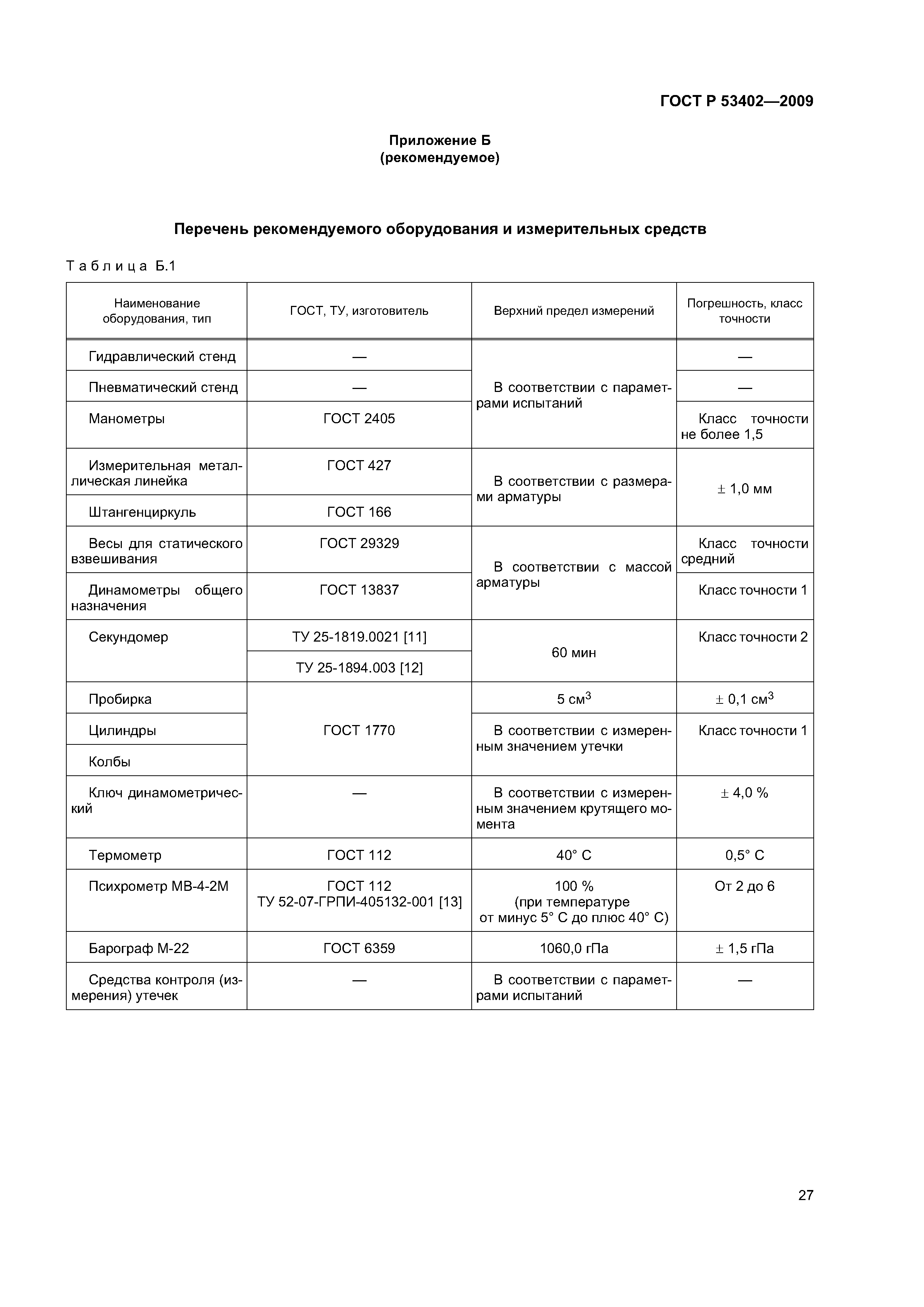

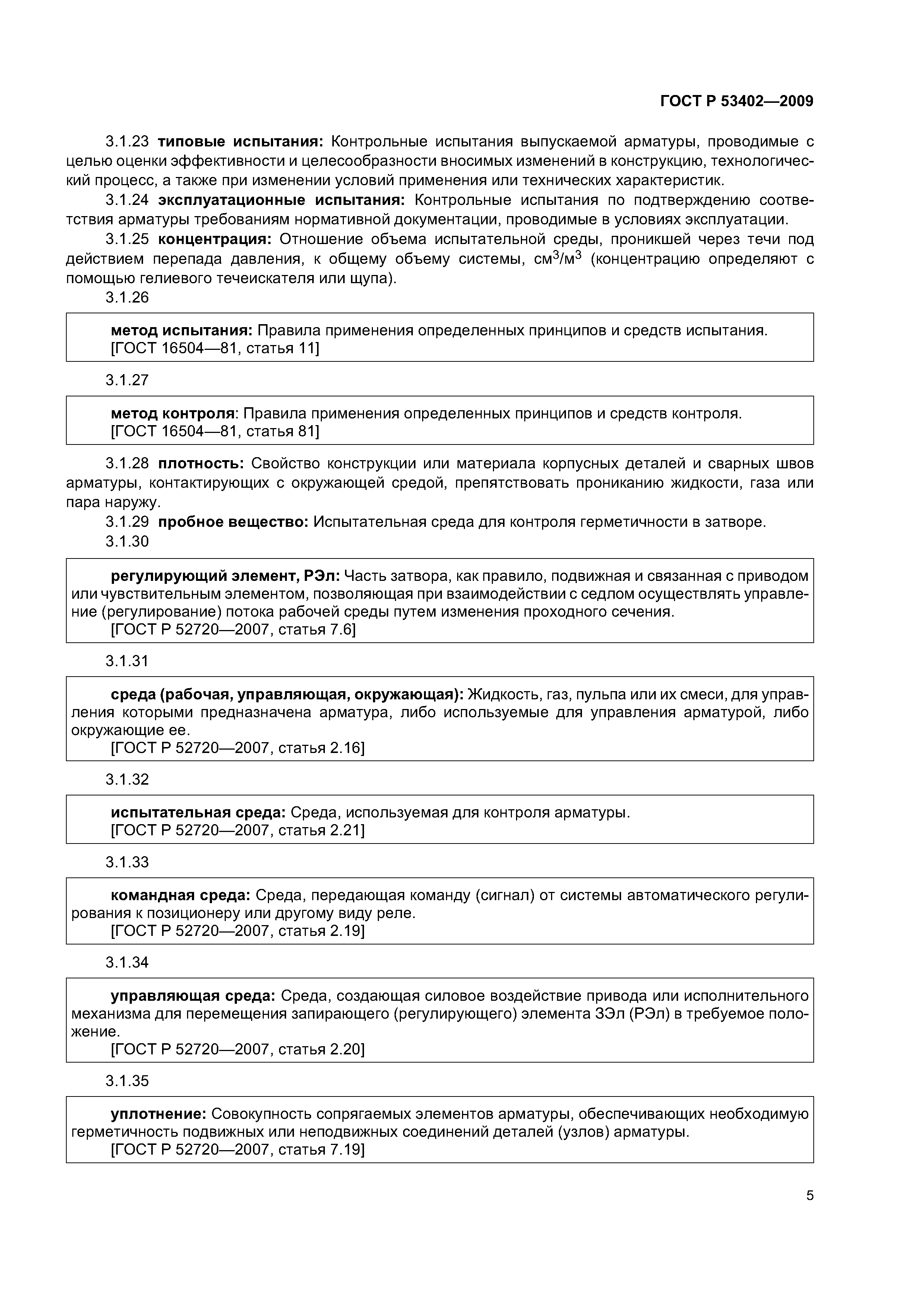

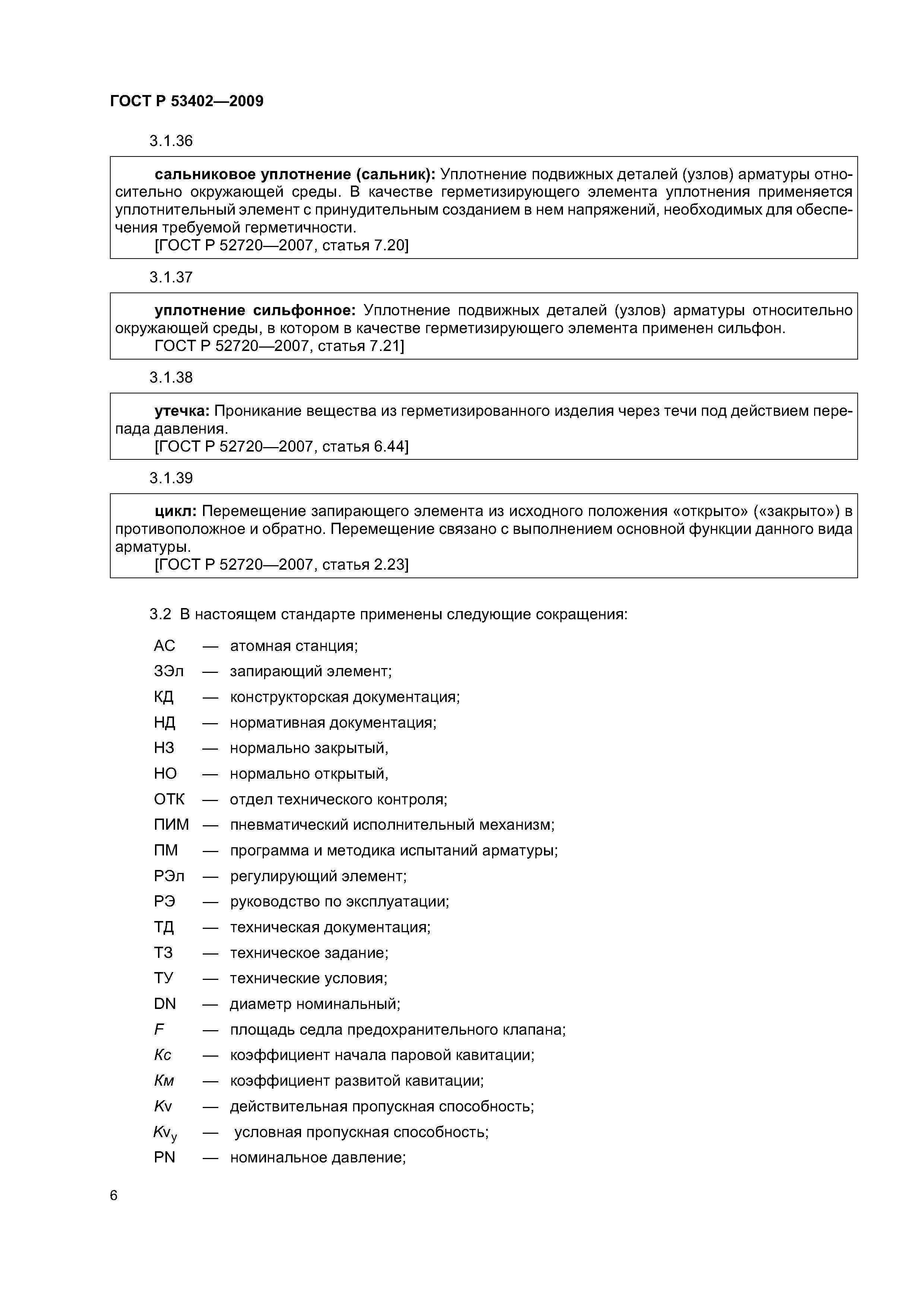

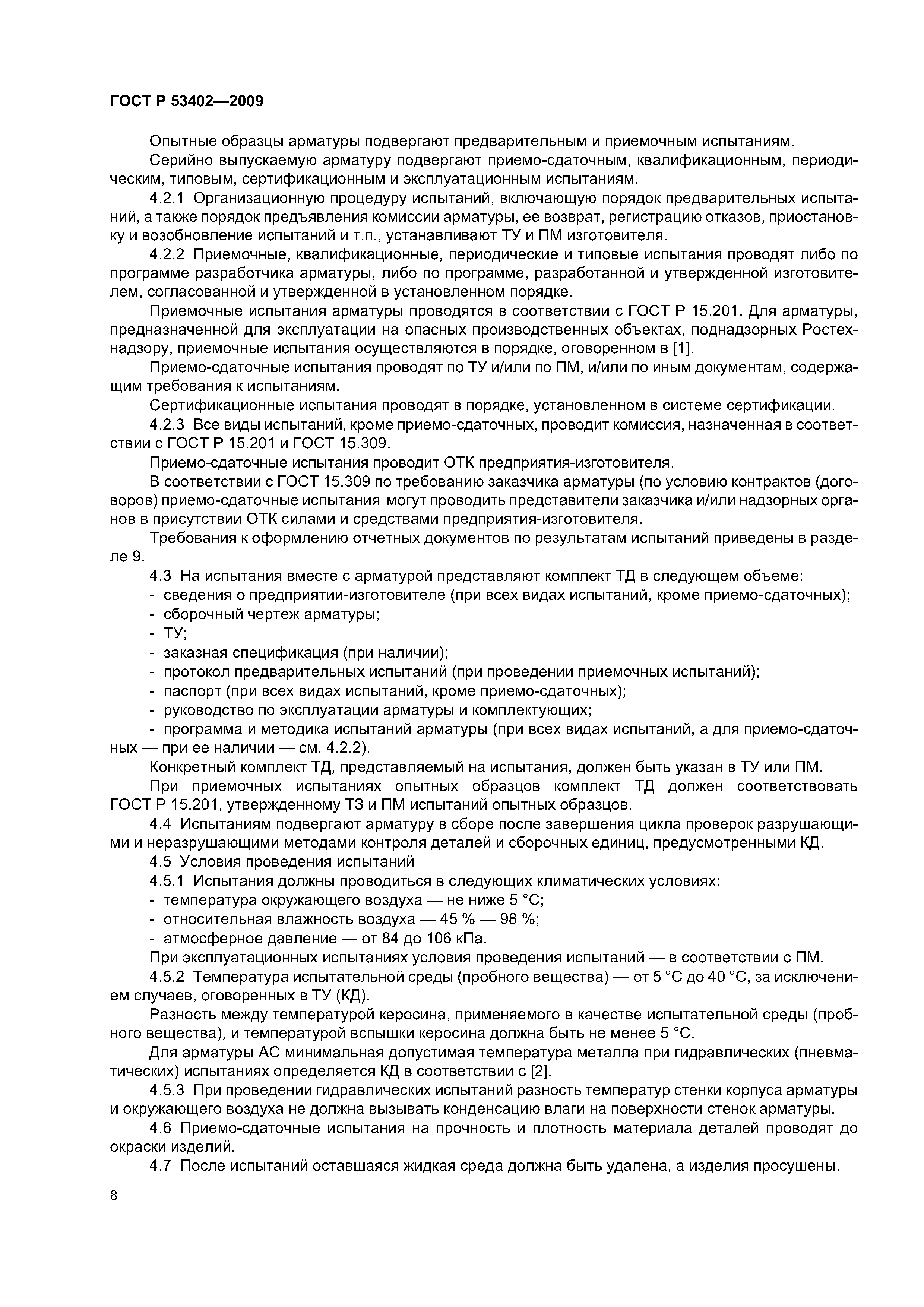

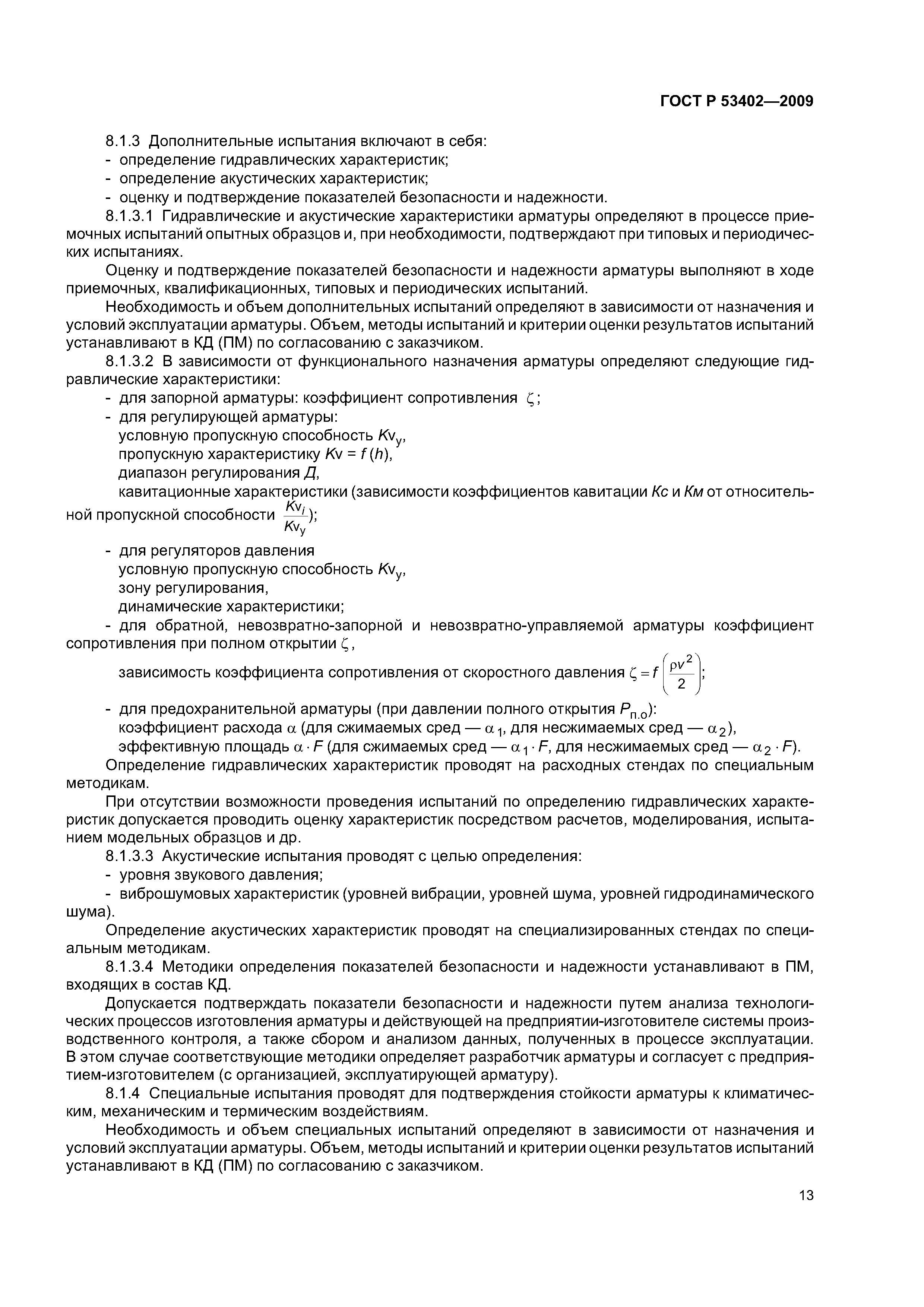

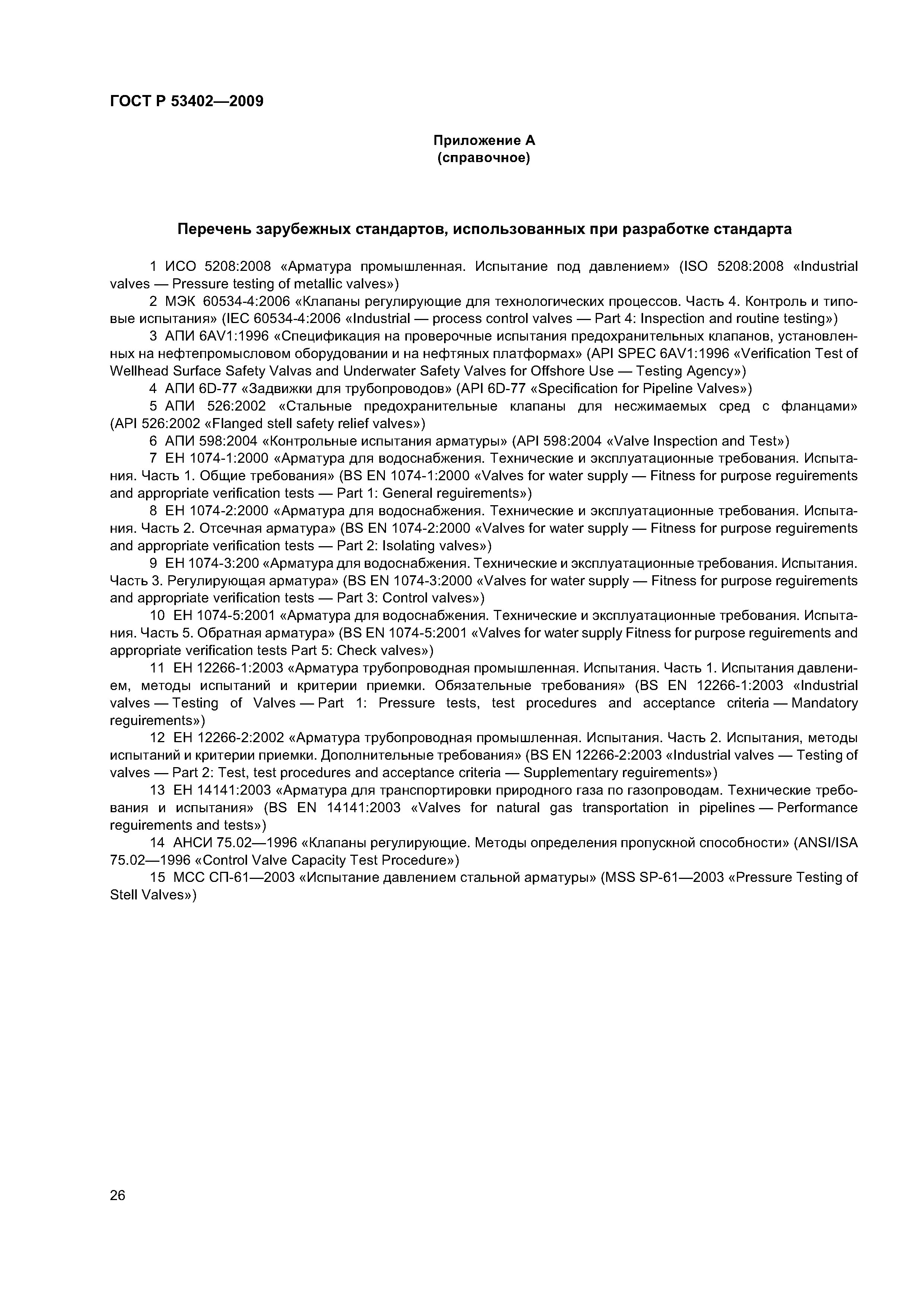

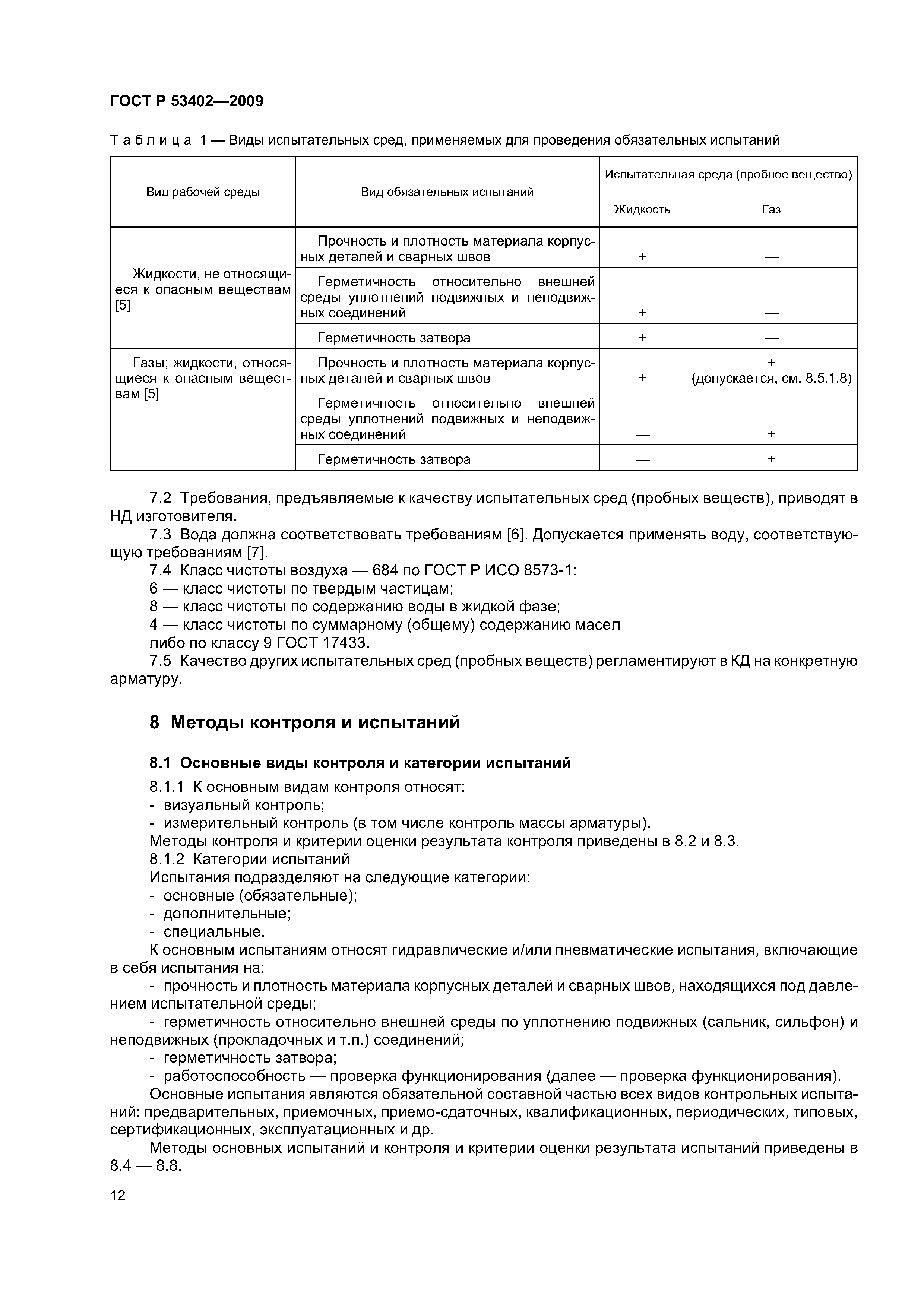

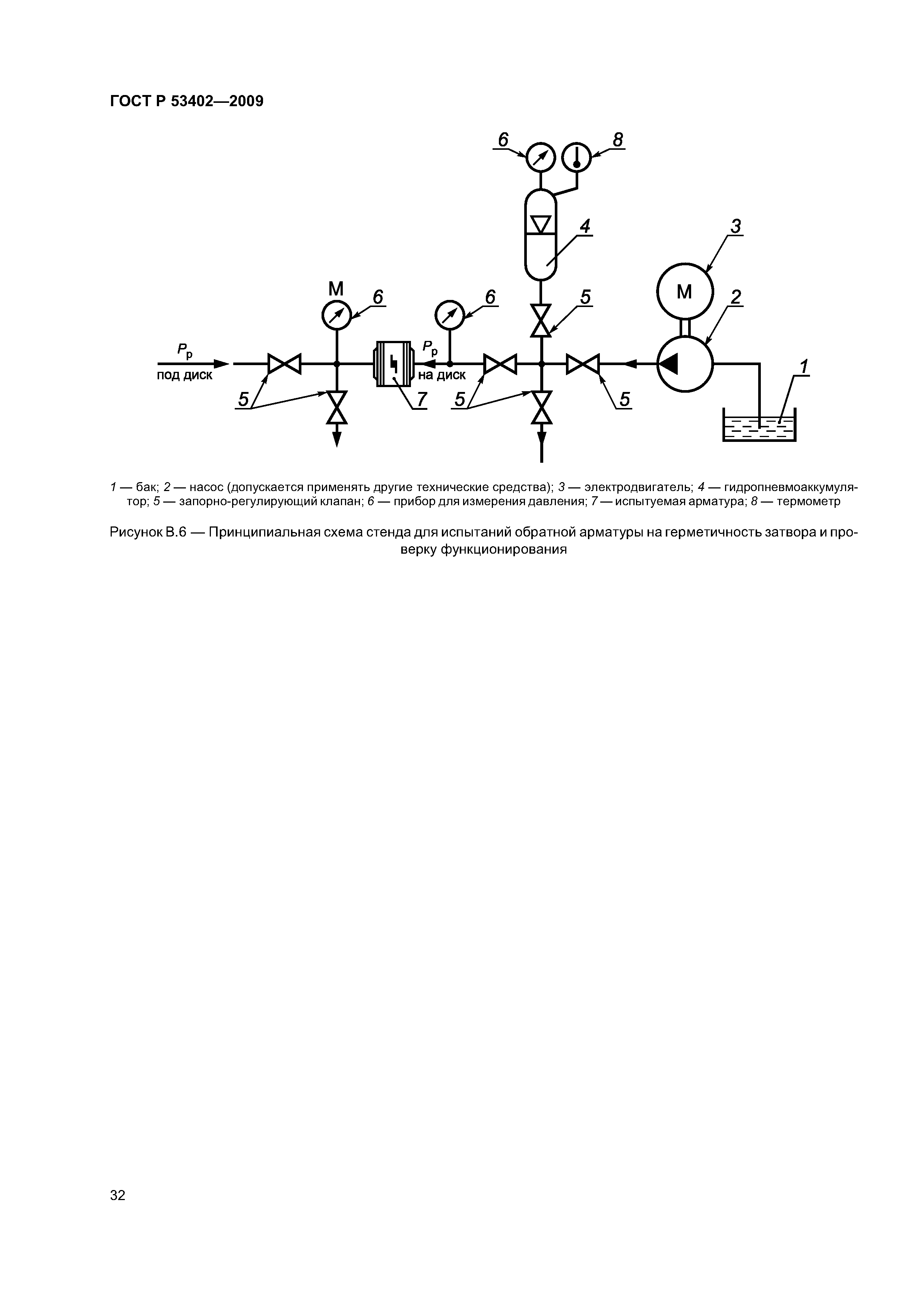

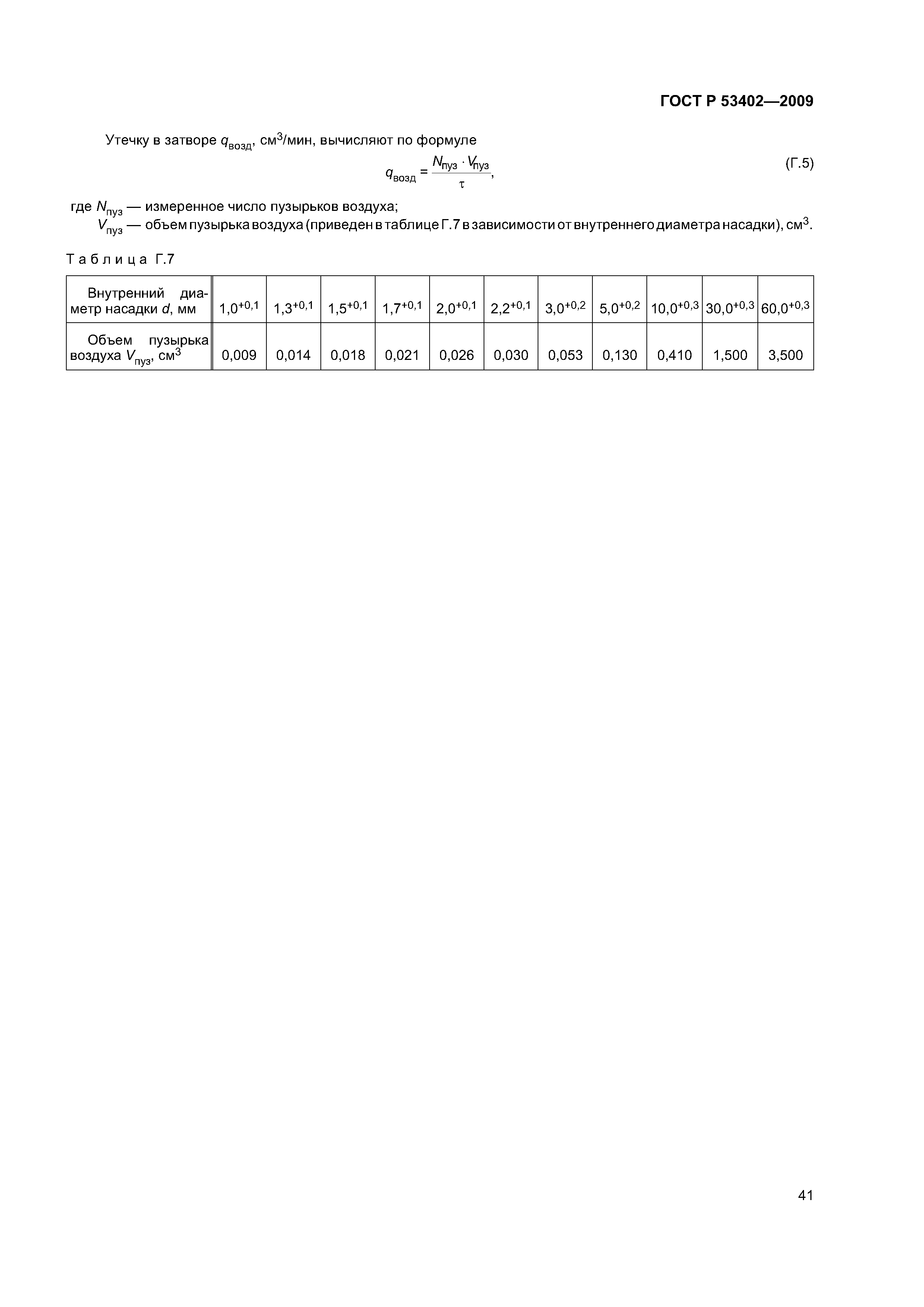

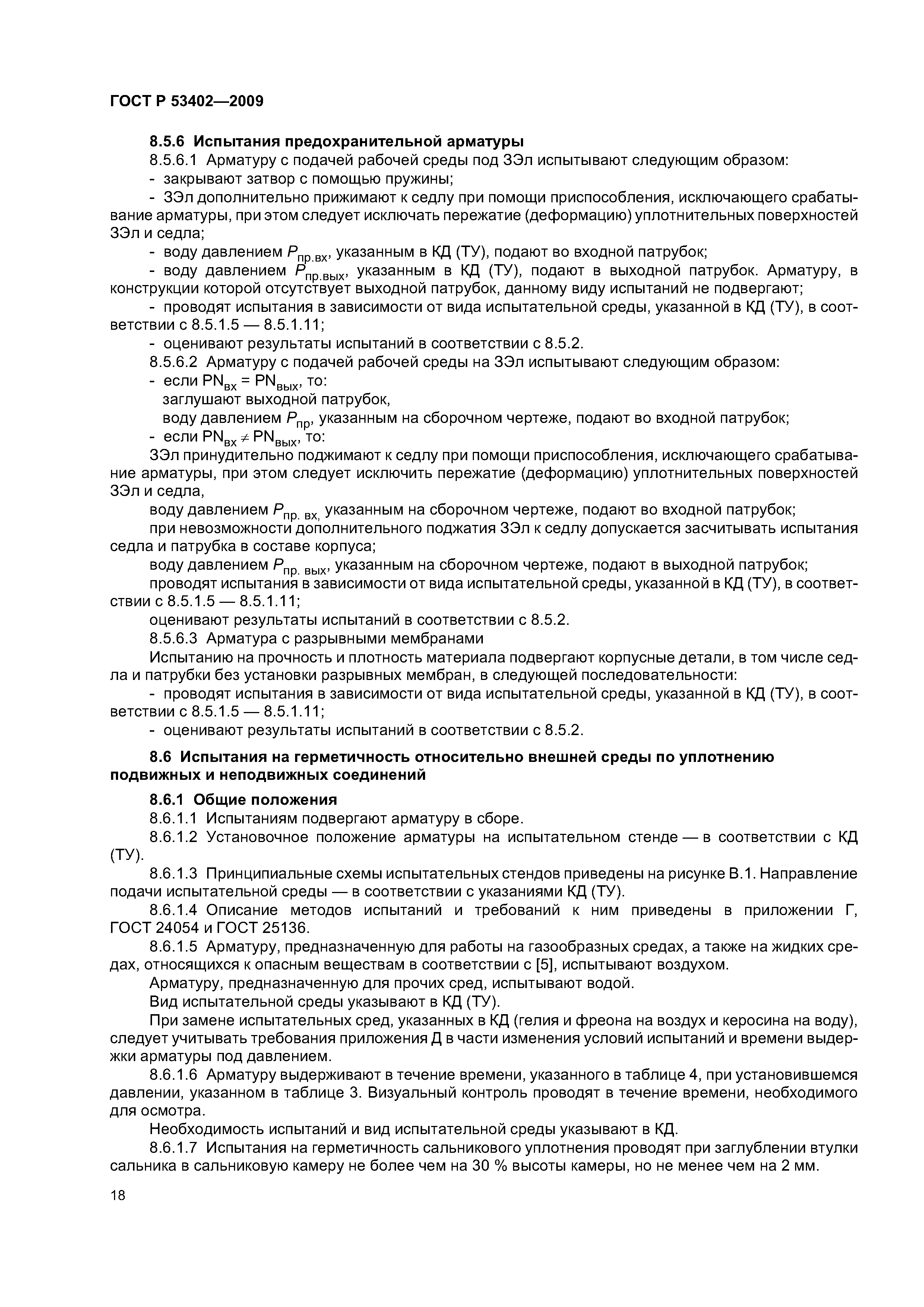

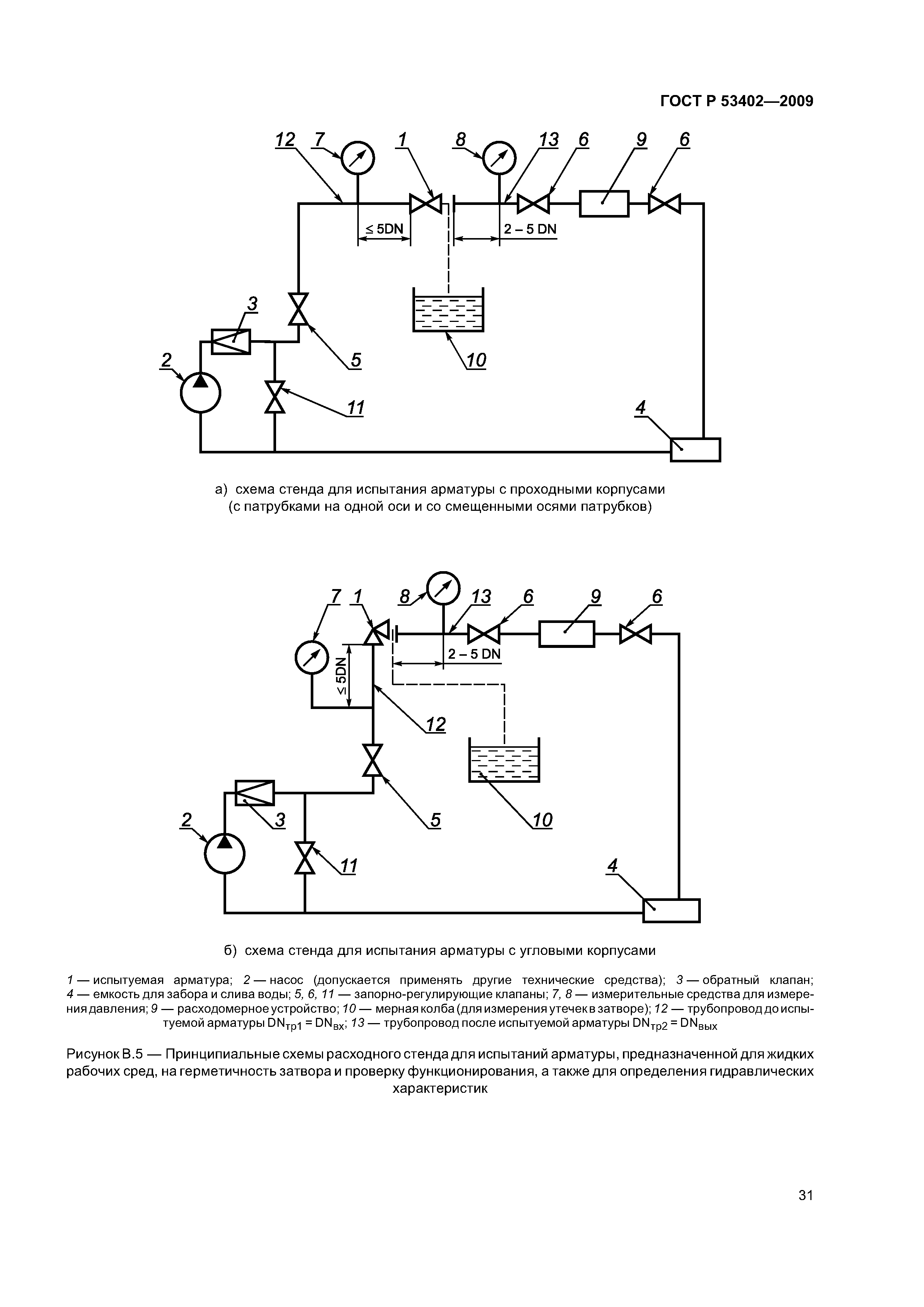

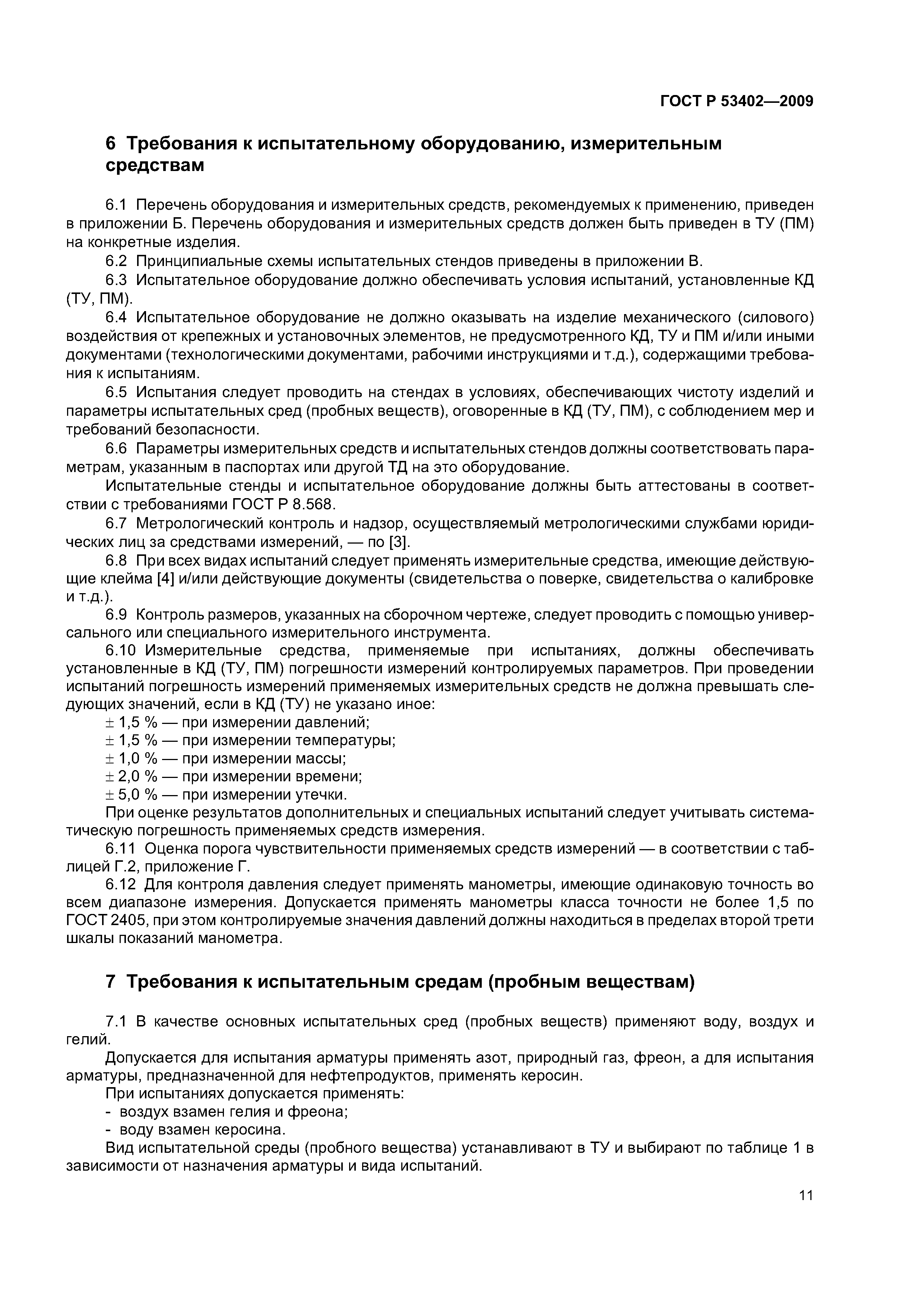

Оглавление:	1 Область применения 2 Нормативные ссылки 3 Термины, определения, сокращения и обозначения 4 Общие требования, предъявляемые к условиям, обеспечению и проведению испытаний 5 Требования безопасности при проведении испытаний 6 Требования к испытательному оборудованию, измерительным средствам 7 Требования к испытательным средствам (пробным веществам) 8 Методы контроля и испытаний    8.1 Основные виды контроля и категории испытаний    8.2 Визуальный контроль    8.3 Измерительный контроль    8.4 Гидравлические (или) пневматические испытания    8.5 Испытания на прочность и плотность материала корпусных деталей и сварных швов, находящихся под давлением рабочей среды    8.6 Испытания на герметичность относительно внешней среды по уплотнению подвижных и неподвижных соединений    8.7 Испытания на герметичность затвора    8.8 Проверка функционирования 9 Заключительные положения Приложение А (справочное) Перечень зарубежных стандартов, использованных при разработке стандарта Приложение Б (рекомендуемое) Перечень рекомендуемого оборудования и измерительных средств Приложение В (справочное) Принципиальные схемы испытательных стендов Приложение Г (справочное) Методы контроля арматуры Приложение Д (обязательное) Испытания арматуры воздухом и водой, взамен испытаний гелием, фреоном и керосином Приложение Е (рекомендуемое) Оформление результатов испытаний Библиография
Разработан:	ЗАО НПФ ЦКБА НПАА НПО ГАКС-АРМСЕРВИС
Утверждён:	30.09.2009 Федеральное агентство по техническому регулированию и метрологии (428-ст)
Издан:	Стандартинформ (2010 г. )
Расположен в:	Техническая документация Электроэнергия ГИДРАВЛИЧЕСКИЕ И ПНЕВМАТИЧЕСКИЕ СИСТЕМЫ И КОМПОНЕНТЫ ОБЩЕГО НАЗНАЧЕНИЯ Трубопроводы и их компоненты Фланцы, муфты и соединения Экология ГИДРАВЛИЧЕСКИЕ И ПНЕВМАТИЧЕСКИЕ СИСТЕМЫ И КОМПОНЕНТЫ ОБЩЕГО НАЗНАЧЕНИЯ Трубопроводы и их компоненты Фланцы, муфты и соединения Строительство Стандарты Другие государственные стандарты, применяемые в строительстве Гидравлические и пневматические системы и компоненты общего назначения

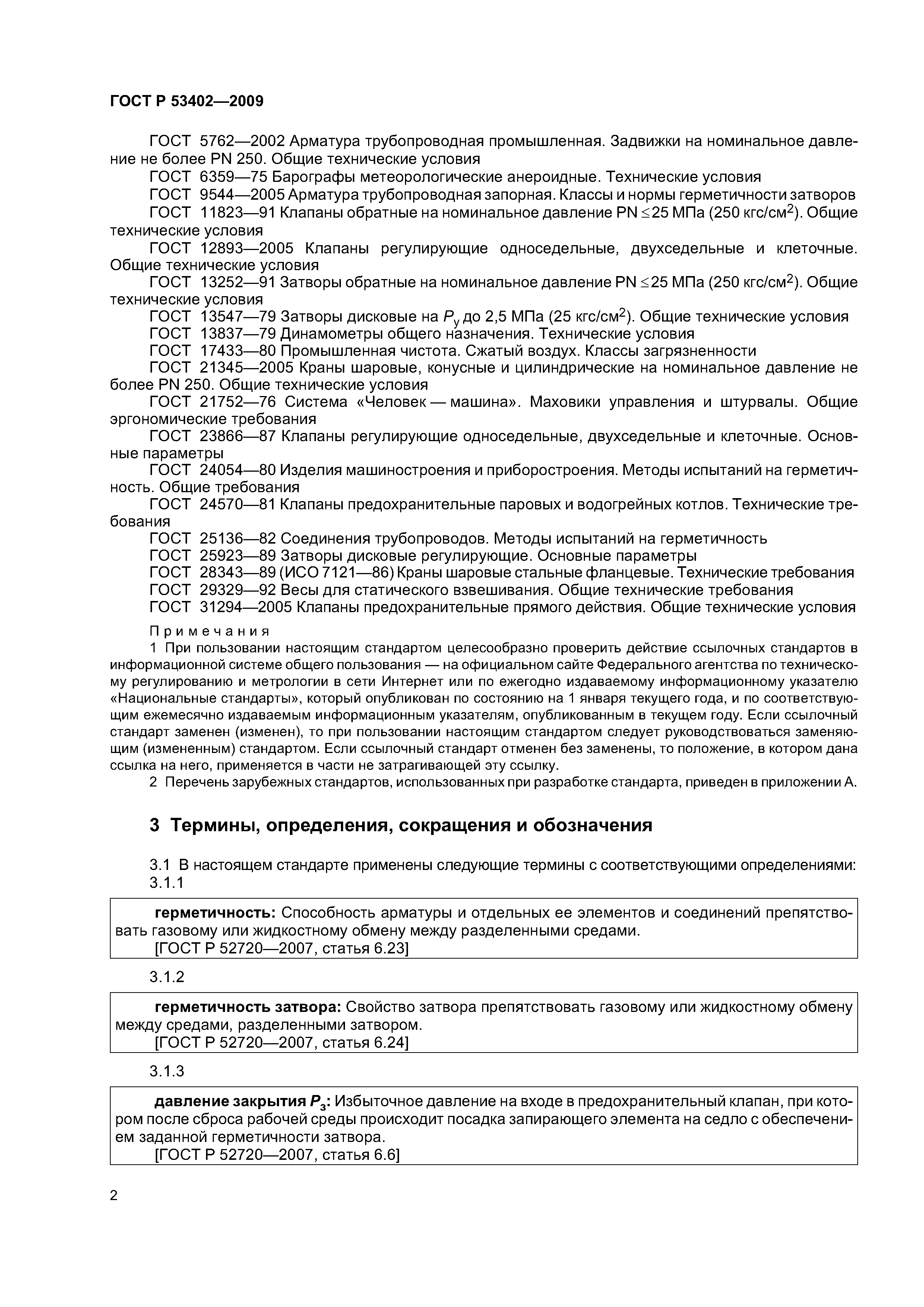

Нормативные ссылки:	ГОСТ 12.1.010-76 «Система стандартов безопасности труда. Взрывобезопасность. Общие требования» ГОСТ 16504-81 «Система государственных испытаний продукции. Испытания и контроль качества продукции. Основные термины и определения» ГОСТ 28338-89 «Соединения трубопроводов и арматура. Номинальные диаметры. Ряды» ГОСТ 15.309-98 «Система разработки и постановки продукции на производство. Испытания и приемка выпускаемой продукции. Основные положения» ГОСТ 12.2.003-91 «Система стандартов безопасности труда. Оборудование производственное. Общие требования безопасности» ГОСТ 12.2.063-81 «Система стандартов безопасности труда. Арматура промышленная трубопроводная. Общие требования безопасности» ГОСТ 166-89 «Штангенциркули. Технические условия» ГОСТ 427-75 «Линейки измерительные металлические. Технические условия» ГОСТ 13252-91 «Затворы обратные на номинальное давление PN =< 25 МПа (250 кгс/см кв). Общие технические условия» ГОСТ 356-80 «Арматура и детали трубопроводов. Давления номинальные пробные и рабочие. Ряды» ГОСТ 25136-82 «Соединения трубопроводов. Методы испытаний на герметичность» ГОСТ 17433-80 «Промышленная чистота. Сжатый воздух. Классы загрязненности» ГОСТ 24570-81 «Клапаны предохранительные паровых и водогрейных котлов. Технические требования» ГОСТ 2405-88 «Манометры, вакуумметры, мановакуумметры, напоромеры, тягомеры и тягонапоромеры. Общие технические условия» ГОСТ Р 15.201-2000 «Система разработки и постановки продукции на производство. Продукция производственно-технического назначения. Порядок разработки и постановки продукции на производство» ГОСТ 5762-2002 «Арматура трубопроводная промышленная. Задвижки на номинальное давление не более РN 250. Общие технические условия» ГОСТ Р 8.568-97 «Государственная система обеспечения единства измерений. Аттестация испытательного оборудования. Основные положения» ГОСТ 112-78 «Термометры метеорологические стеклянные. Технические условия» ГОСТ 11823-91 «Клапаны обратные на номинальное давление РN<= 25 МПа (250 кгс/см.кв.). Общие технические условия» ГОСТ 13547-79 «Затворы дисковые на Ру до 2,5 МПа (25 кгс/см.кв.). Общие технические условия» ГОСТ 13837-79 «Динамометры общего назначения. Технические условия» ГОСТ 1770-74 «Посуда мерная лабораторная стеклянная. Цилиндры, мензурки, колбы, пробирки. Общие технические условия» ГОСТ 21752-76 «Система "Человек-машина". Маховики управления и штурвалы. Общие эргономические требования» ГОСТ 23866-87 «Клапаны регулирующие односедельные, двухседельные и клеточные. Основные параметры» ГОСТ 24054-80 «Изделия машиностроения и приборостроения. Методы испытаний на герметичность. Общие требования» ГОСТ 25923-89 «Затворы дисковые регулирующие. Основные параметры» ГОСТ 28343-89 «Краны шаровые стальные фланцевые. Технические требования» ГОСТ 29329-92 «Весы для статического взвешивания. Общие технические требования» ГОСТ 5152-84 «Набивки сальниковые. Технические условия» ГОСТ 6359-75 «Барографы метеорологические анероидные. Технические условия» ГОСТ Р ИСО 8573-1-2005 «Сжатый воздух. Часть 1. Загрязнения и классы чистоты» ГОСТ Р 52720-2007 «Арматура трубопроводная. Термины и определения» ГОСТ Р 52760-2007 «Арматура трубопроводная. Требования к маркировке и отличительной окраске» ГОСТ 9544-2005 «Арматура трубопроводная запорная. Классы и нормы герметичности затворов» ГОСТ 12893-2005 «Клапаны регулирующие односедельные, двухседельные и клеточные. Общие технические условия» ГОСТ 31294-2005 «Клапаны предохранительные прямого действия. Общие технические условия» ГОСТ 21345-2005 «Краны шаровые, конусные и цилиндрические на номинальное давление не более PN 250. Общие технические условия» ГОСТ 5761-2005 «Клапаны на номинальное давление не более PN 250. Общие технические условия» ГОСТ Р 1.0-2004 «Стандартизация в Российской Федерации. Основные положения» ПНАЭ Г-7-019-89 «Унифицированная методика контроля основных материалов (полуфабрикатов), сварных соединений и наплавки оборудования и трубопроводов АЭУ. Контроль герметичности. Газовые и жидкостные методы» НП 068-05 «Трубопроводная арматура для атомных станций. Общие технические требования» ПР 50.2.006-94 «Государственная система обеспечения единства измерений. Порядок проведения поверки средств измерений» МУ 2.1.5.1183-03 «Санитарно-эпидемиологический надзор за использованием воды в системах технического водоснабжения промышленных предприятий» ПНАЭ Г-7-008-89 «Правила устройства и безопасной эксплуатации оборудования и трубопроводов атомных энергетических установок» Федеральный закон 116-ФЗ «О промышленной безопасности опасных производственных объектов» СанПиН 2.1.4.1074-01 «Питьевая вода. Гигиенические требования к качеству воды централизованных систем питьевого водоснабжения. Контроль качества. Гигиенические требования к обеспечению безопасности систем горячего водоснабжения» Федеральный закон 184-ФЗ «О техническом регулировании» МИ 2304-94 «Метрологический контроль и надзор, осуществляемые метрологическими службами юридических лиц»
