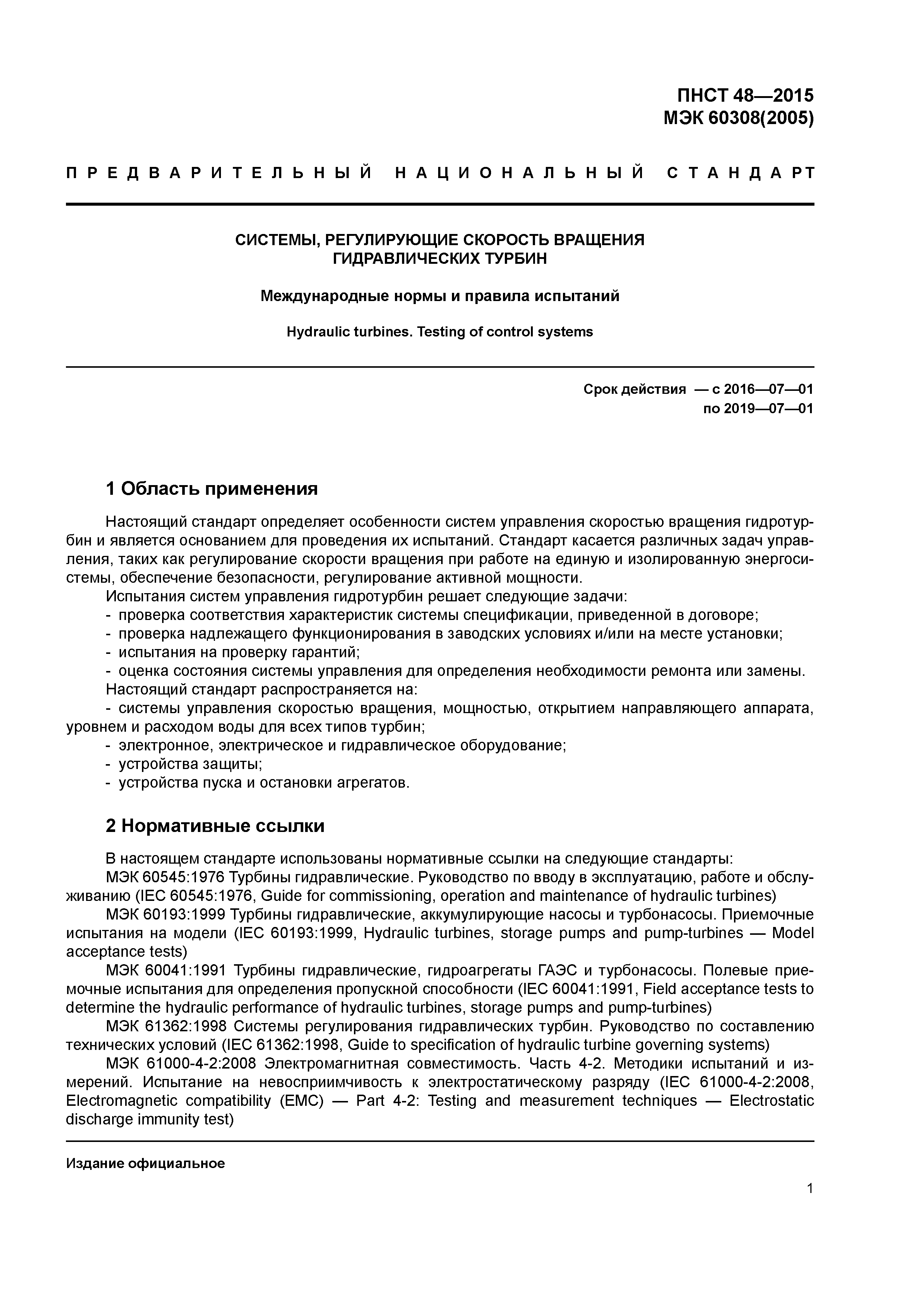

ПНСТ 48-2015

Системы, регулирующие скорость вращения гидравлических турбин. Международные нормы и правила испытаний

Обозначение:	ПНСТ 48-2015
Обозначение англ:	48-2015
Статус:	введен впервые
Название рус.:	Системы, регулирующие скорость вращения гидравлических турбин. Международные нормы и правила испытаний
Название англ.:	Hydraulic turbines. Testing of control systems
Дата добавления в базу:	01.02.2017
Дата актуализации:	05.05.2017
Дата введения:	01.07.2016
Дата окончания срока действия:	01.07.2019
Область применения:	Стандарт определяет особенности систем управления скоростью вращения гидротурбин и является основанием для проведения их испытаний. Стандарт касается различных задач управления, таких как регулирование скорости вращения при работе на единую и изолированную энергосистемы, обеспечение безопасности, регулирование активной мощности. Испытания систем управления гидротурбин решает следующие задачи: - проверка соответствия характеристик системы спецификации, приведенной в договоре; - проверка надлежащего функционирования в заводских условиях и/или на месте установки; - испытания на проверку гарантий; - оценка состояния системы управления для определения необходимости ремонта или замены. Настоящий стандарт распространяется на: - системы управления скоростью вращения, мощностью, открытием направляющего аппарата, уровнем и расходом воды для всех типов турбин; - электронное, электрическое и гидравлическое оборудование; - устройства защиты; - устройства пуска и остановки агрегатов.

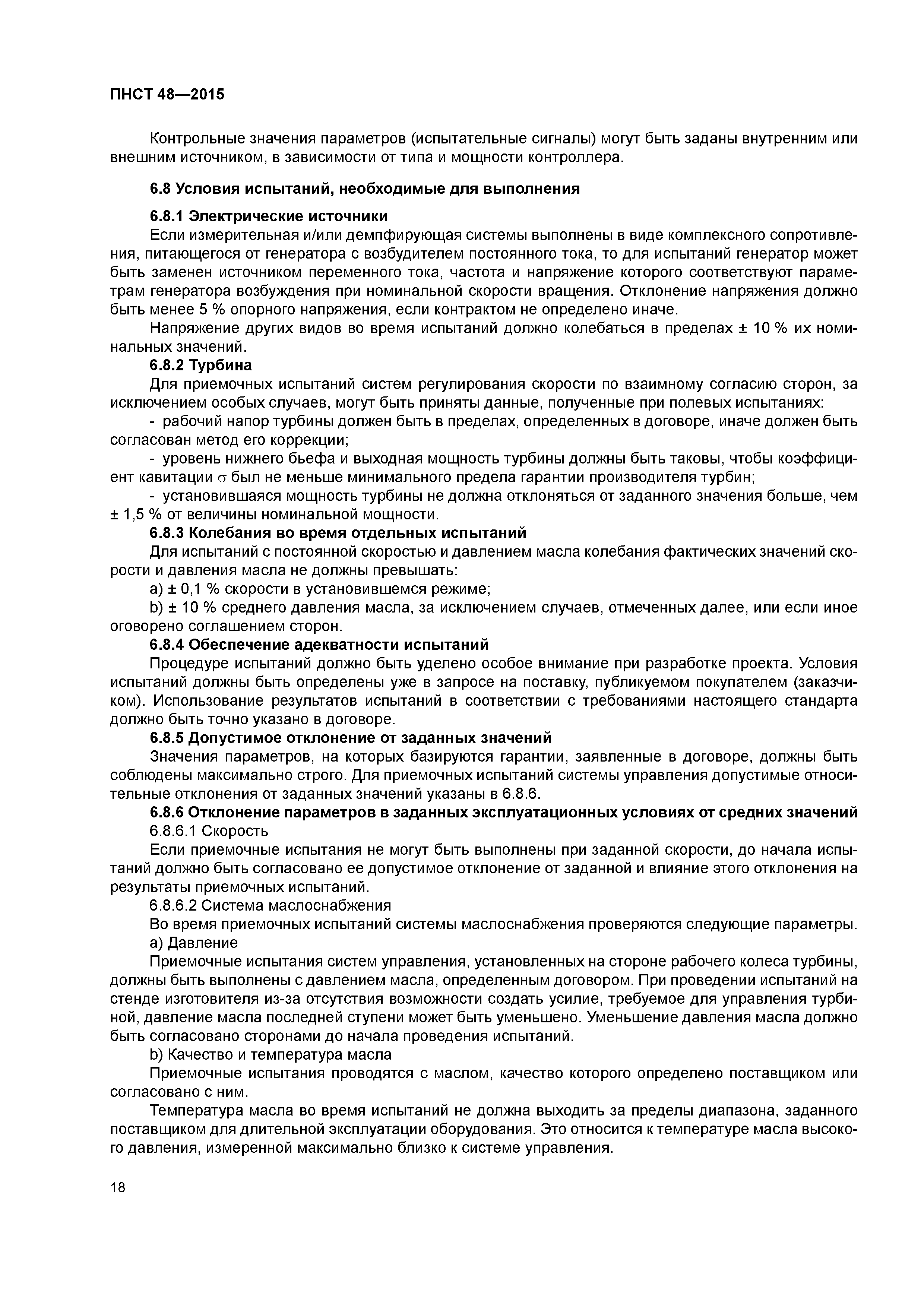

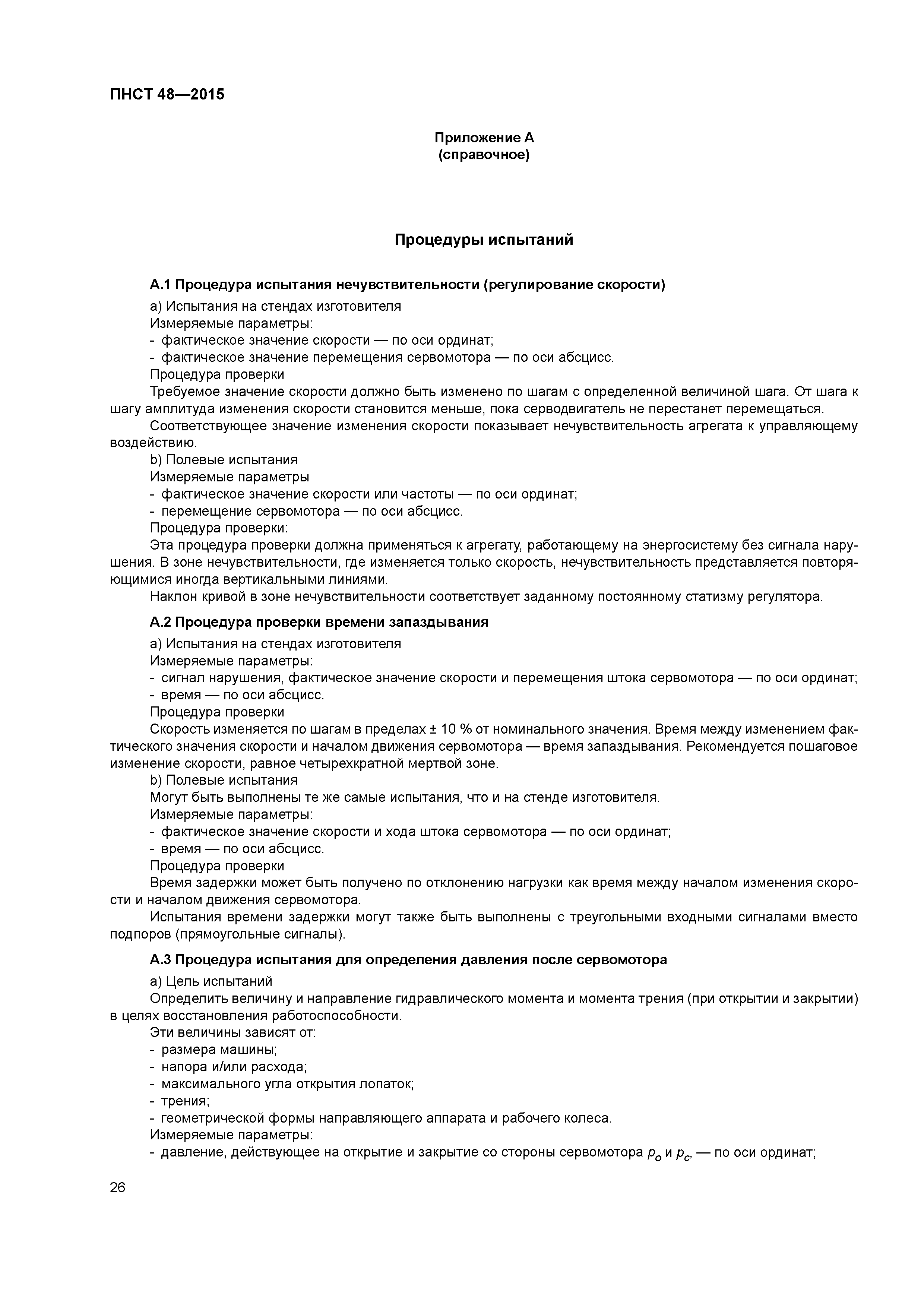

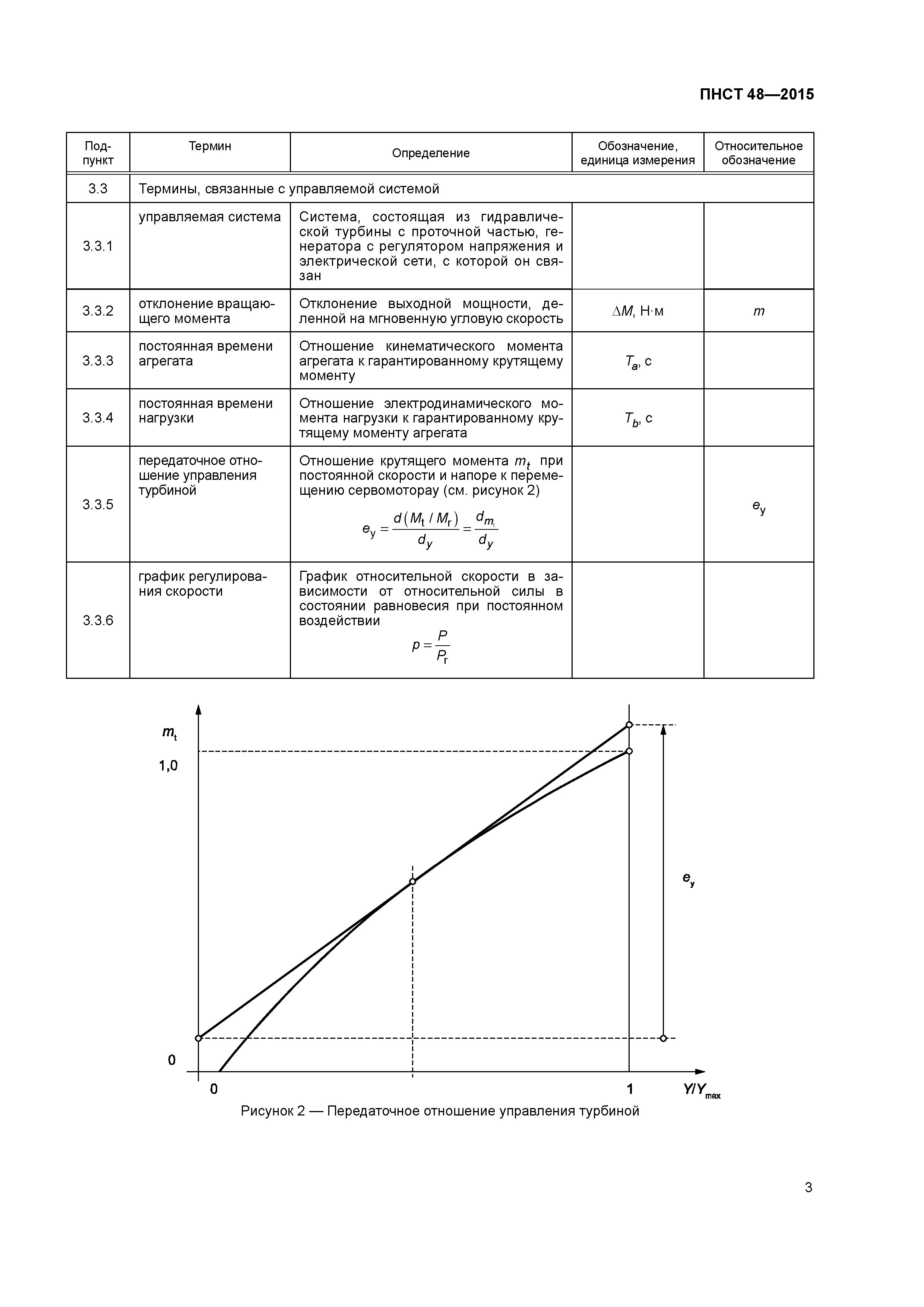

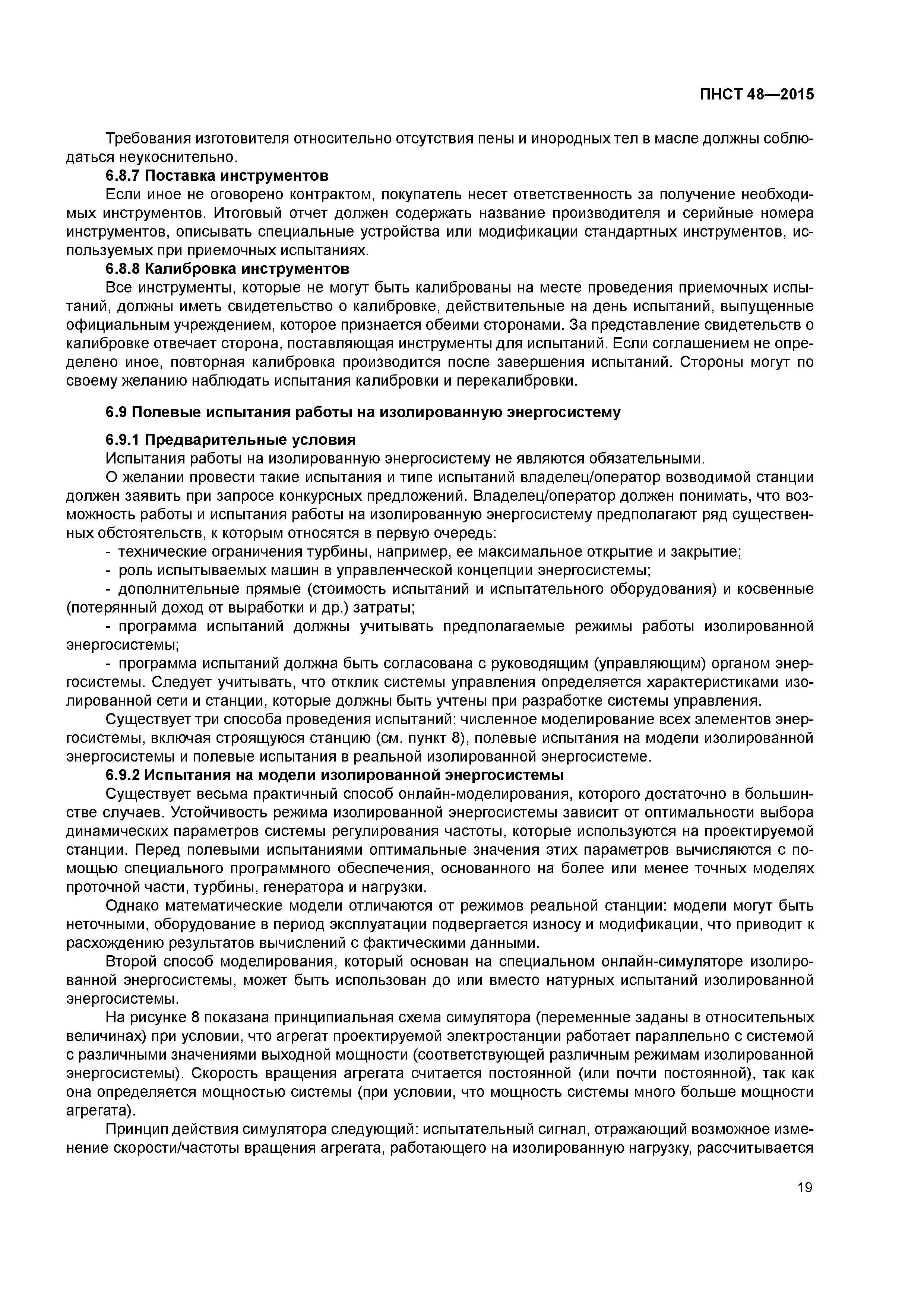

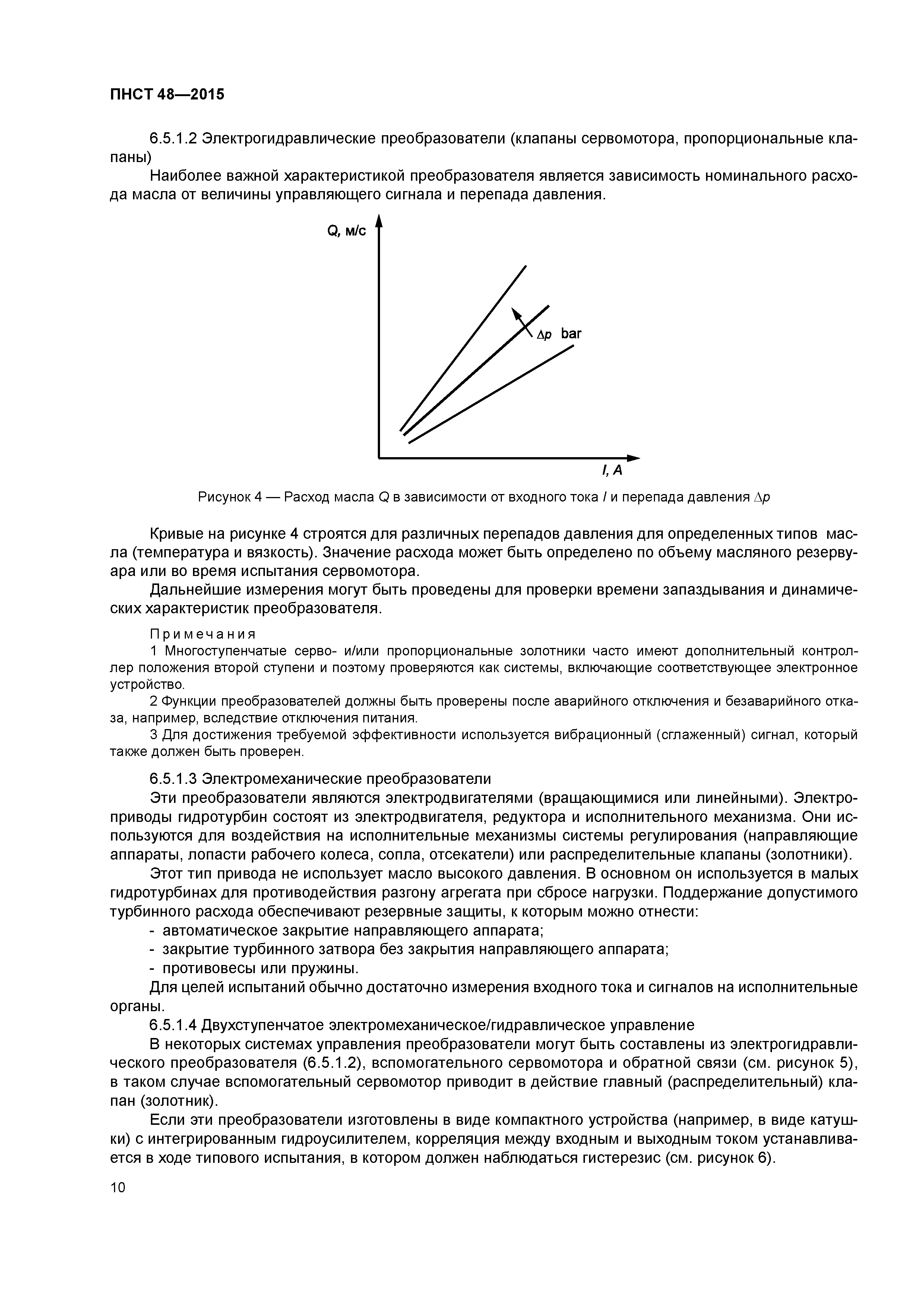

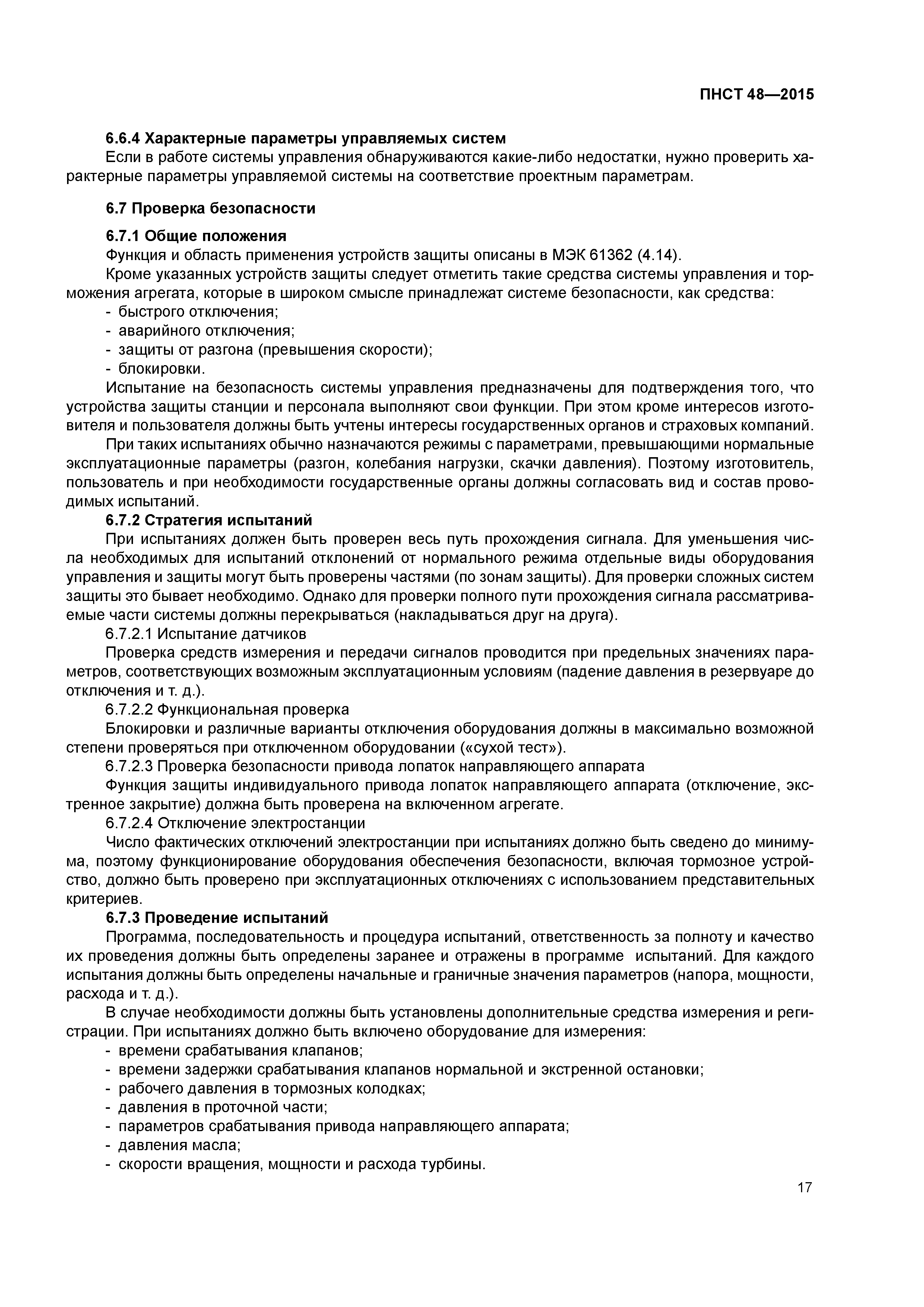

Оглавление:	1 Область применения 2 Нормативные ссылки 3 Термины, определения, обозначения 4 Функции и компоненты системы управления    4.1 Системы управления    4.2 другие задачи системы управления и переходы    4.3 Компоненты систем управления    4.4 Функции защиты    4.5 Защита окружающей среды    4.6 Электромагнитная совместимость (ЭМС) 5 Договорные условия    5.1 Гарантии и приемочные испытания    5.2 Документация 6 Испытания системы управления    6.1 Общие положения    6.2 Рекомендации по стендовым испытаниям    6.3 Рекомендации по полевым испытаниям    6.4 Электрические испытания    6.5 Испытания преобразователей, усилителей и приводов    6.6 Местные испытания характеристик регулятора    6.7 Проверка безопасности    6.8 Условия испытаний, необходимые для выполнения    6.9 Полевые испытания работы на изолированную энергосистему 7 Погрешности при испытаниях регулятора 8 Моделирование операций управления и контроля    8.1 Общие замечания    8.2 Характеристики симулятора    8.3 Погрешность симуляторов станции, вычисления скачка давления и параметров управления Приложение А (справочное) Процедуры испытаний Приложение В (справочное) Рекомендация для испытаний регуляторов турбин Приложение С (справочное) Полевые испытания систем управления Приложение D (справочное) Примеры испытаний системы управления Приложение ДА (справочное) Сведения о соответствии ссылочных международных стандартов национальным стандартам Российской Федерации и действующим в этом качестве межгосударственным стандартам
Разработан:	ОАО НИИЭС ФГУП ВНИИНМАШ
Утверждён:	23.06.2015 Федеральное агентство по техническому регулированию и метрологии (23-пнст)
Издан:	Стандартинформ (2015 г. )
Расположен в:	Техническая документация Электроэнергия ЭНЕРГЕТИКА И ТЕПЛОТЕХНИКА Гидроэнергетика Экология ЭНЕРГЕТИКА И ТЕПЛОТЕХНИКА Гидроэнергетика

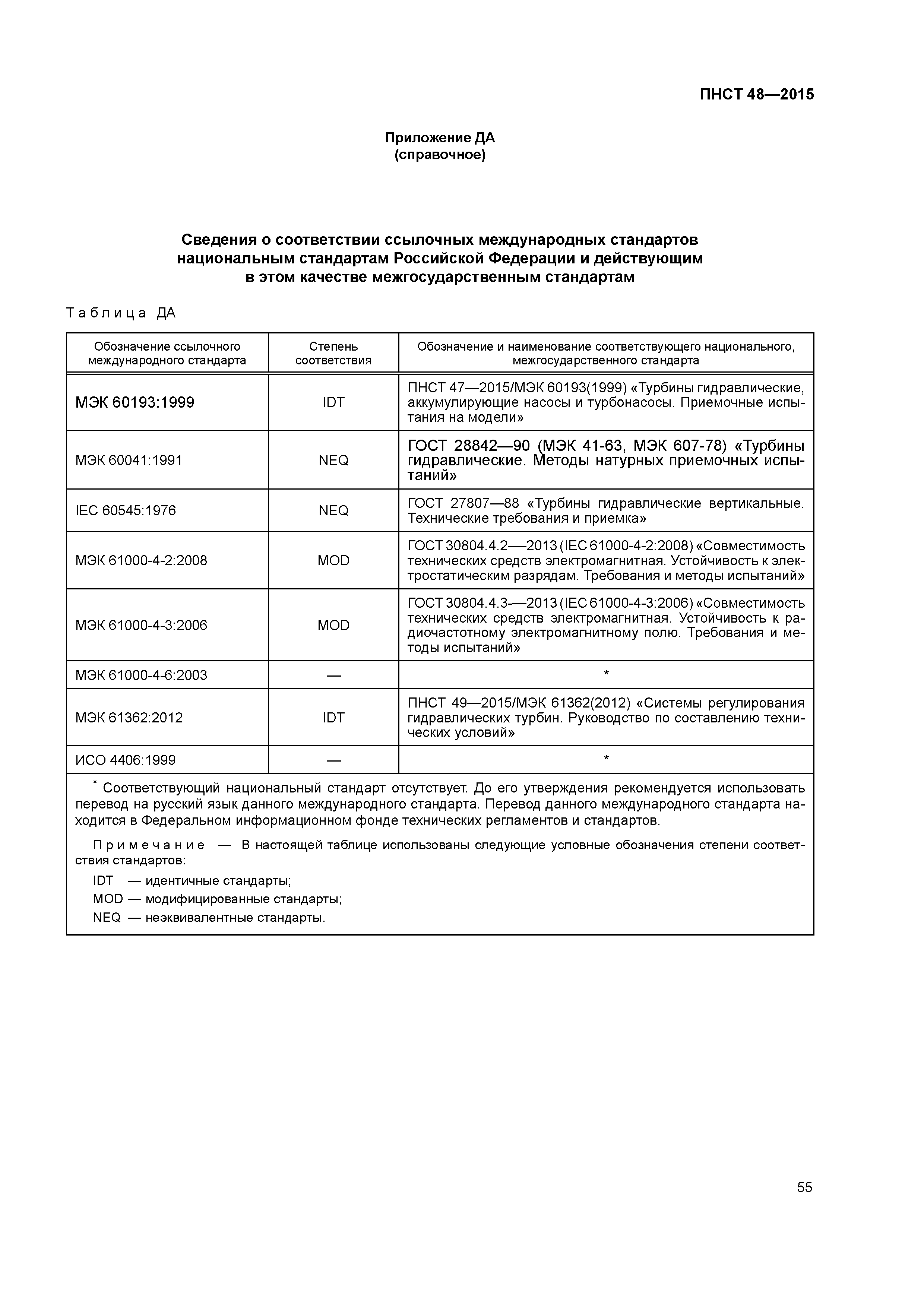

Нормативные ссылки:	ГОСТ 27807-88 «Турбины гидравлические вертикальные. Технические требования и приемка» ГОСТ 28842-90 «Турбины гидравлические. Методы натурных приемочных испытаний» ГОСТ 30804.4.2-2013 «Совместимость технических средств электромагнитная. Устойчивость к электростатическим разрядам. Требования и методы испытаний» ГОСТ 30804.4.3-2013 «Совместимость технических средств электромагнитная. Устойчивость к радиочастотному электромагнитному полю. Требования и методы испытаний» ПНСТ 47-2015 «Турбины гидравлические, аккумулирующие насосы и турбонасосы. Приемочные испытания на модели» ПНСТ 49-2015 «Системы регулирования гидравлических турбин. Руководство по составлению технических условий»
