Скачать СТП 2.02-2002 Правила выполнения рабочей документации отопления, вентиляции и кондиционирования. Основные требования

Дата актуализации: 10.08.2017

СТП 2.02-2002

Правила выполнения рабочей документации отопления, вентиляции и кондиционирования. Основные требования

Обозначение:	СТП 2.02-2002
Обозначение англ:	STP 2.02-2002
Статус:	действует
Название рус.:	Правила выполнения рабочей документации отопления, вентиляции и кондиционирования. Основные требования
Название англ.:	Requirements and Procedure for Certification of Industrial Products
Дата добавления в базу:	12.02.2016
Дата актуализации:	05.05.2017

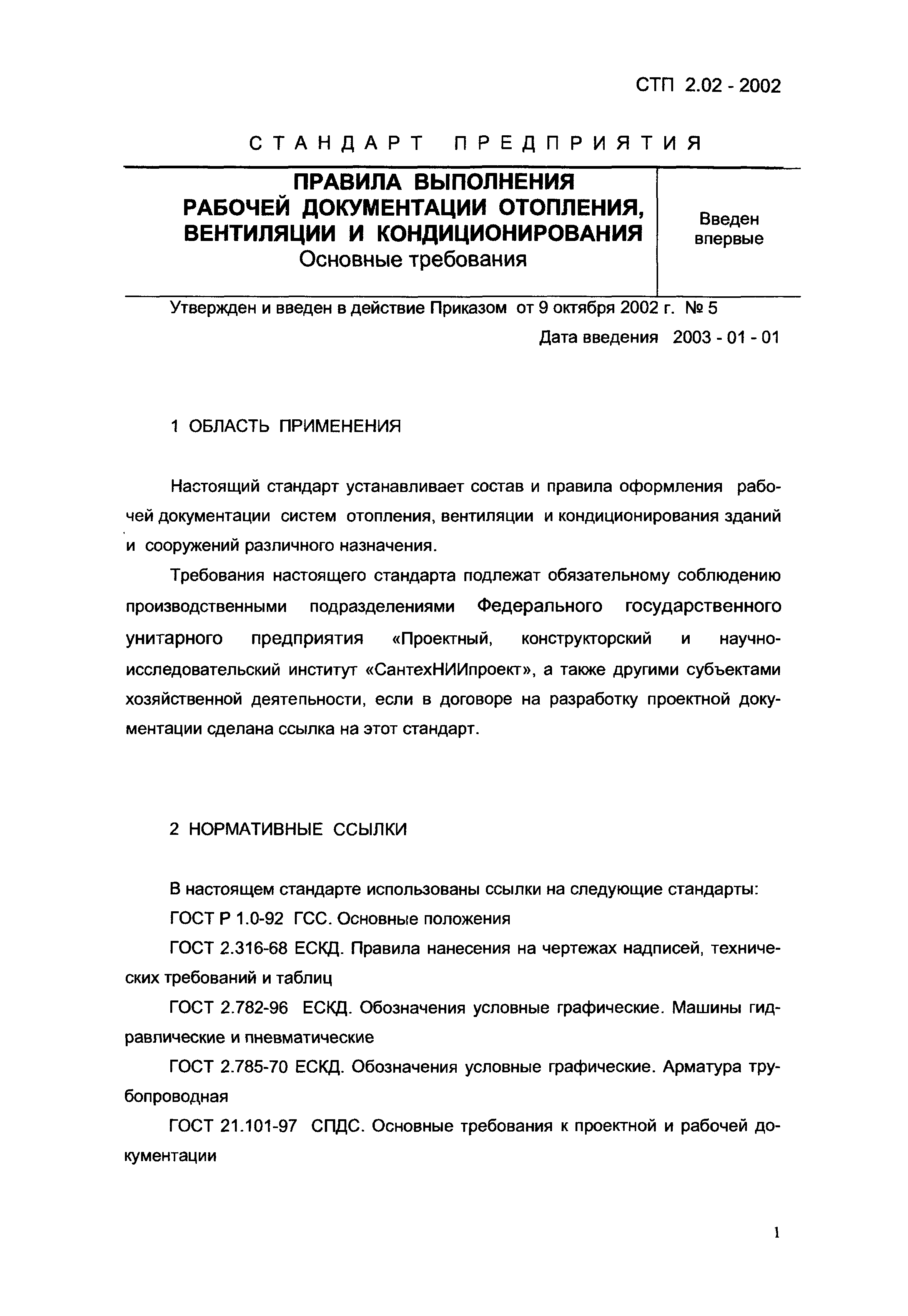

Область применения:	Стандарт устанавливает состав и правила оформления рабочей документации систем отопления, вентиляции и кондиционирования зданий и сооружений различного назначения. Требования настоящего стандарта подлежат обязательному соблюдению производственными подразделениями Федерального государственного унитарного предприятия "Проектный, конструкторский и научно-исследовательский институт "СантехНИИпроект", а также другими субъектами хозяйственной деятельности, если в договоре на разработку проектной документации сделана ссылка на этот стандарт.

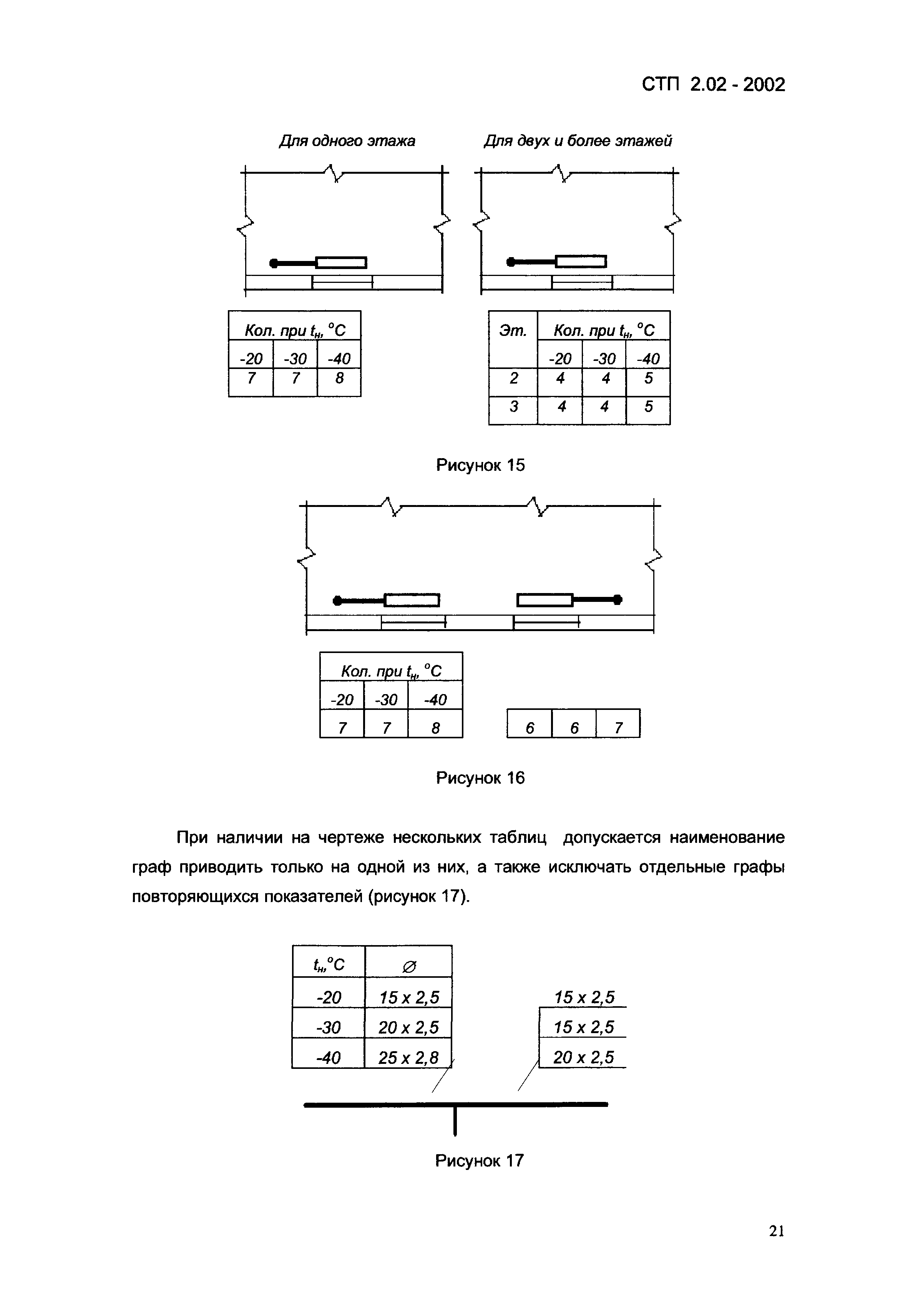

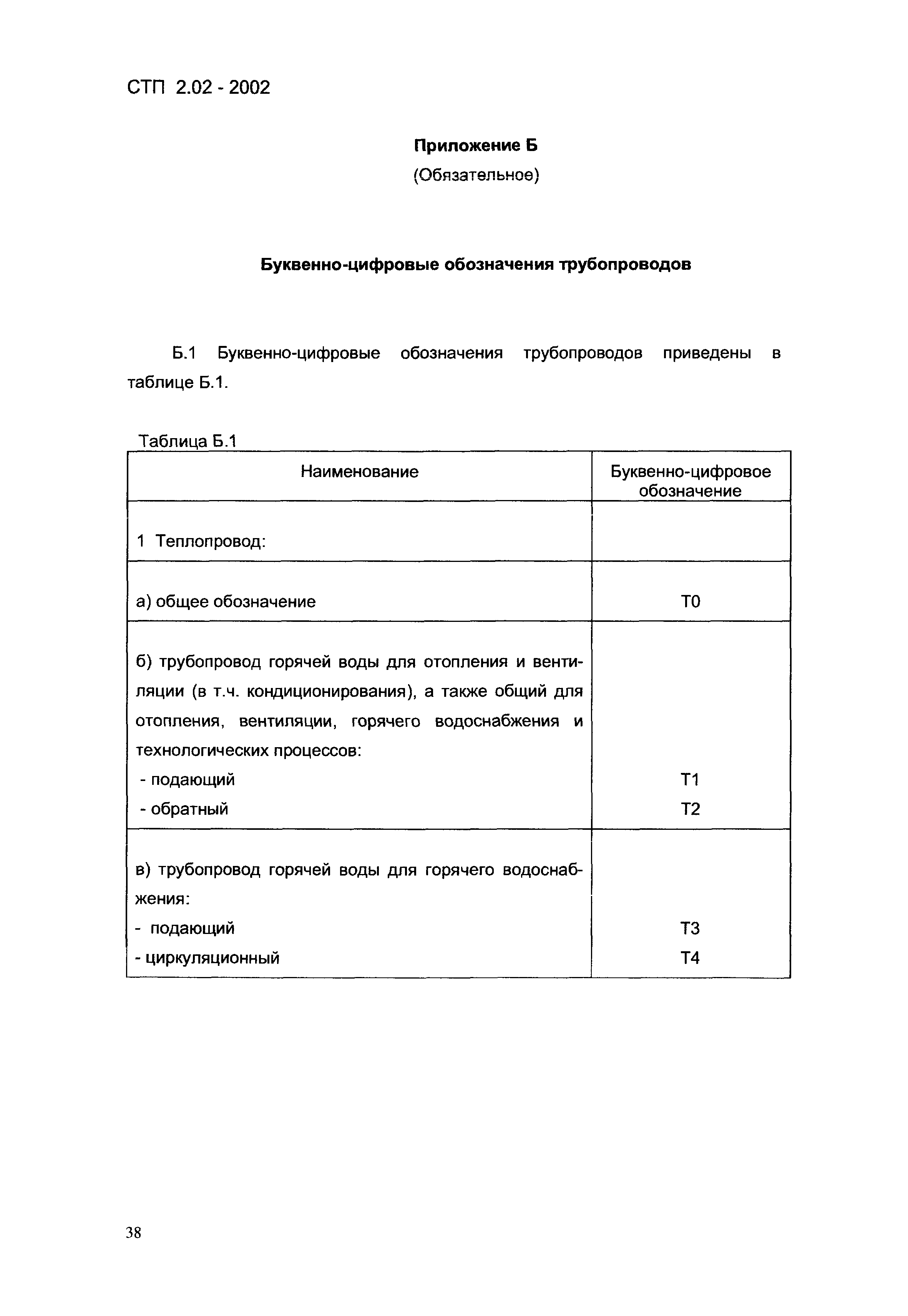

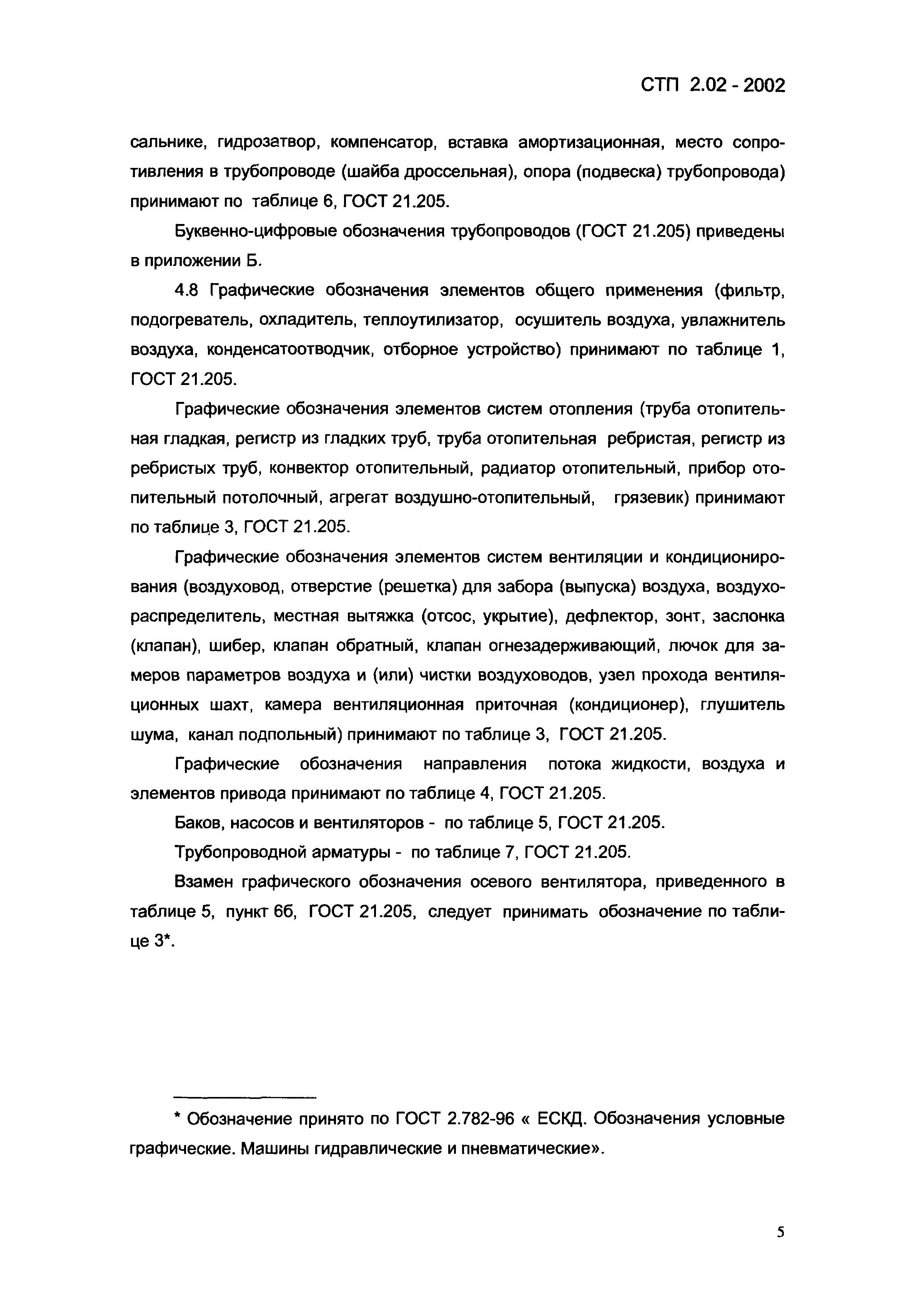

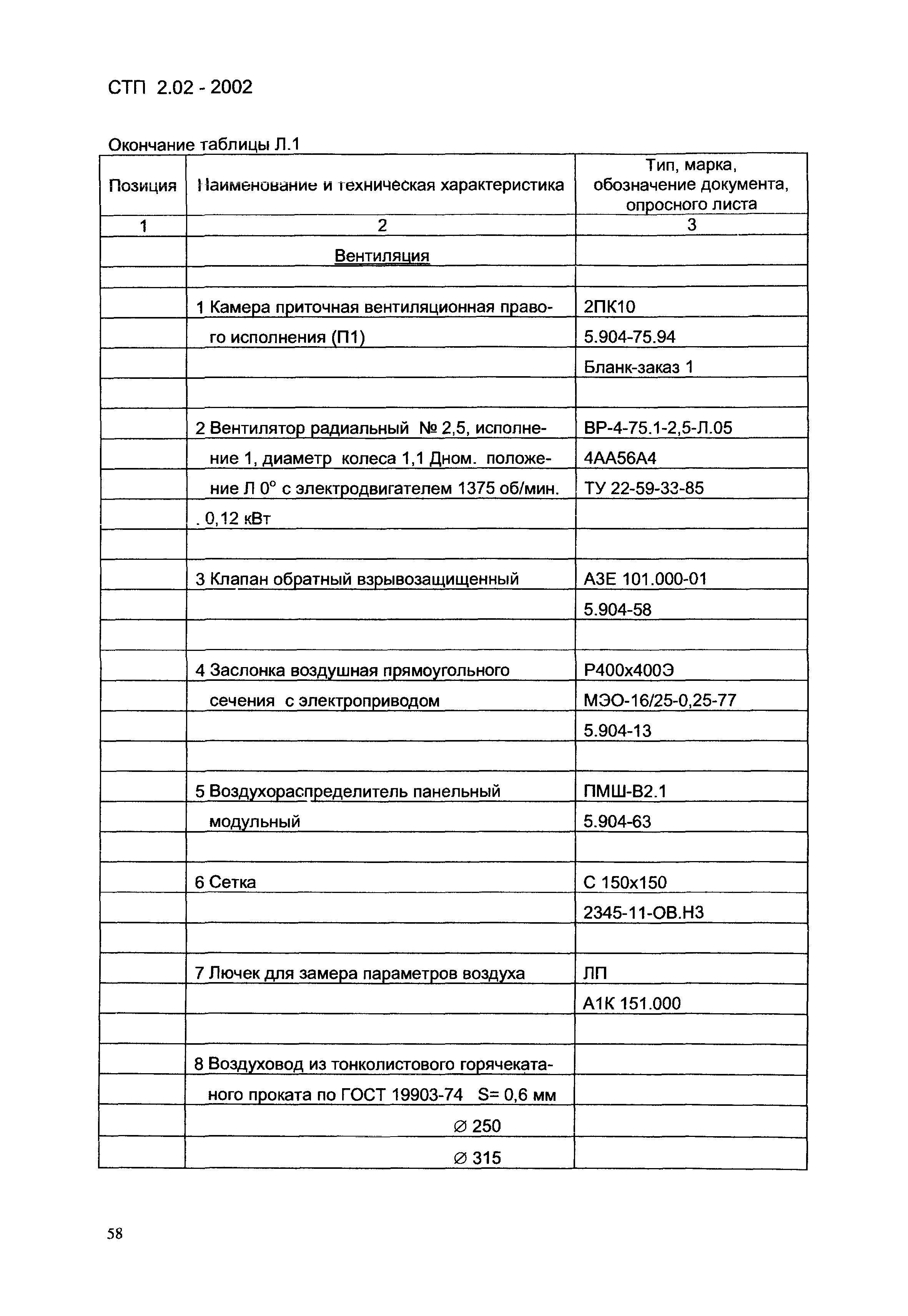

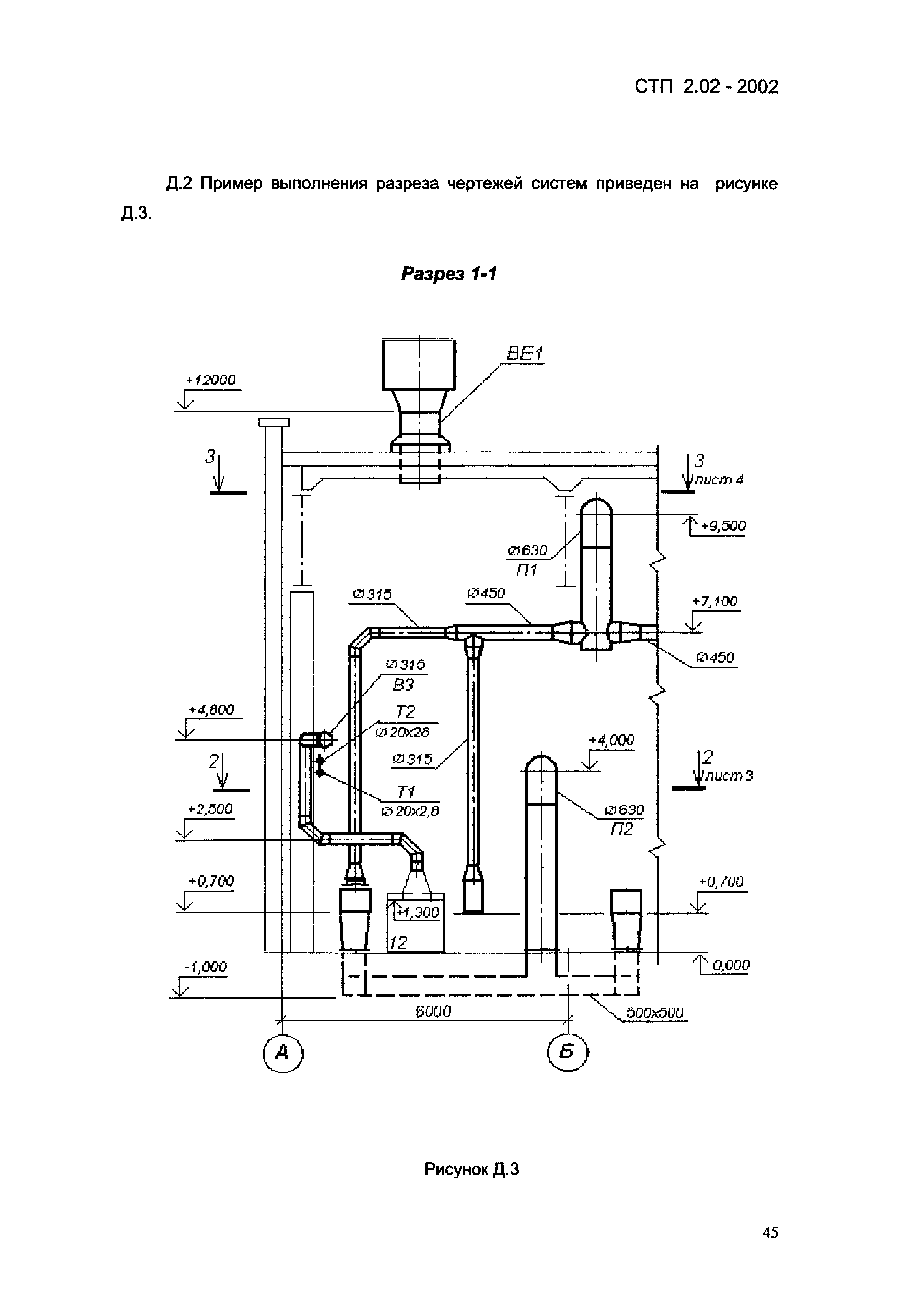

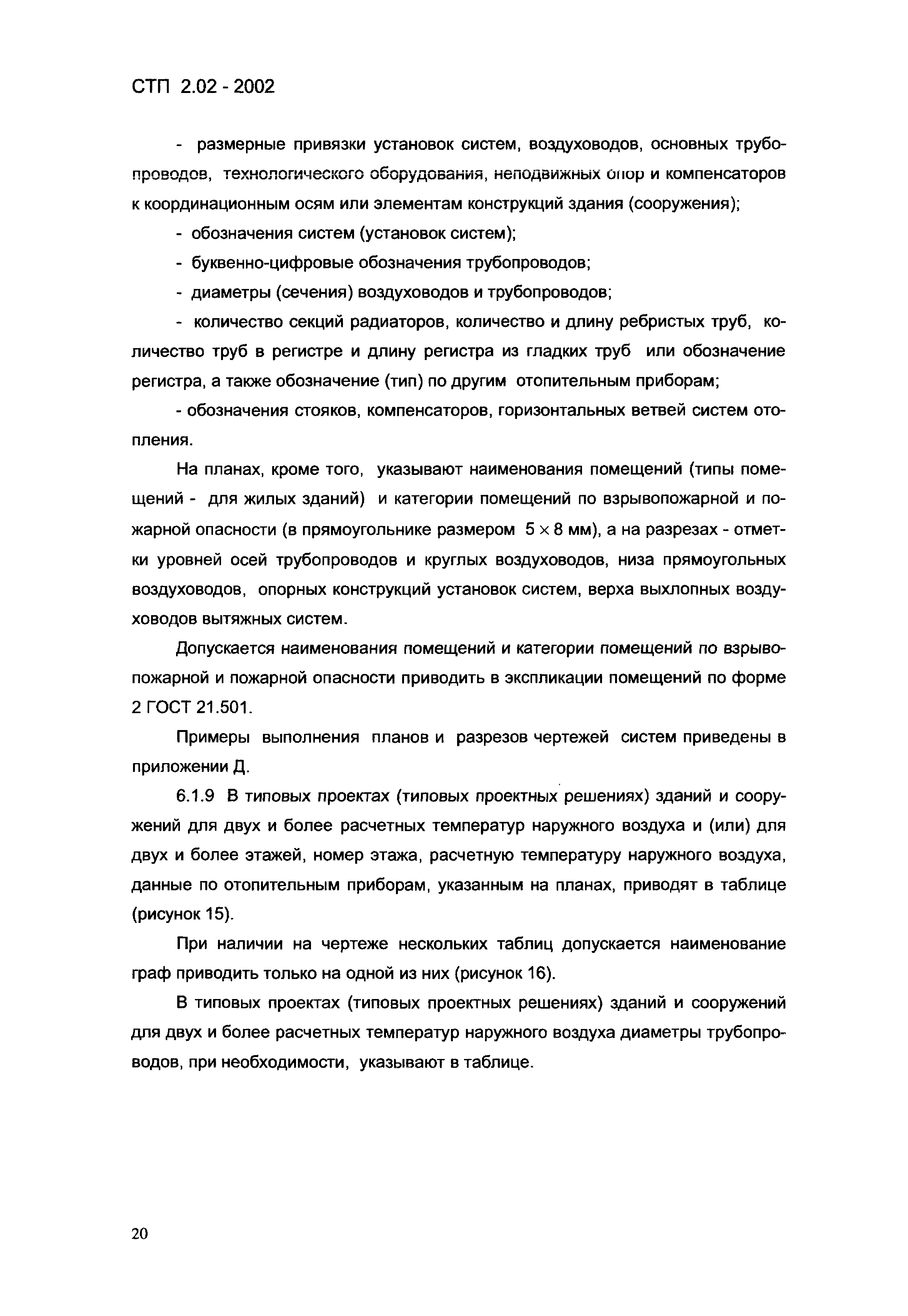

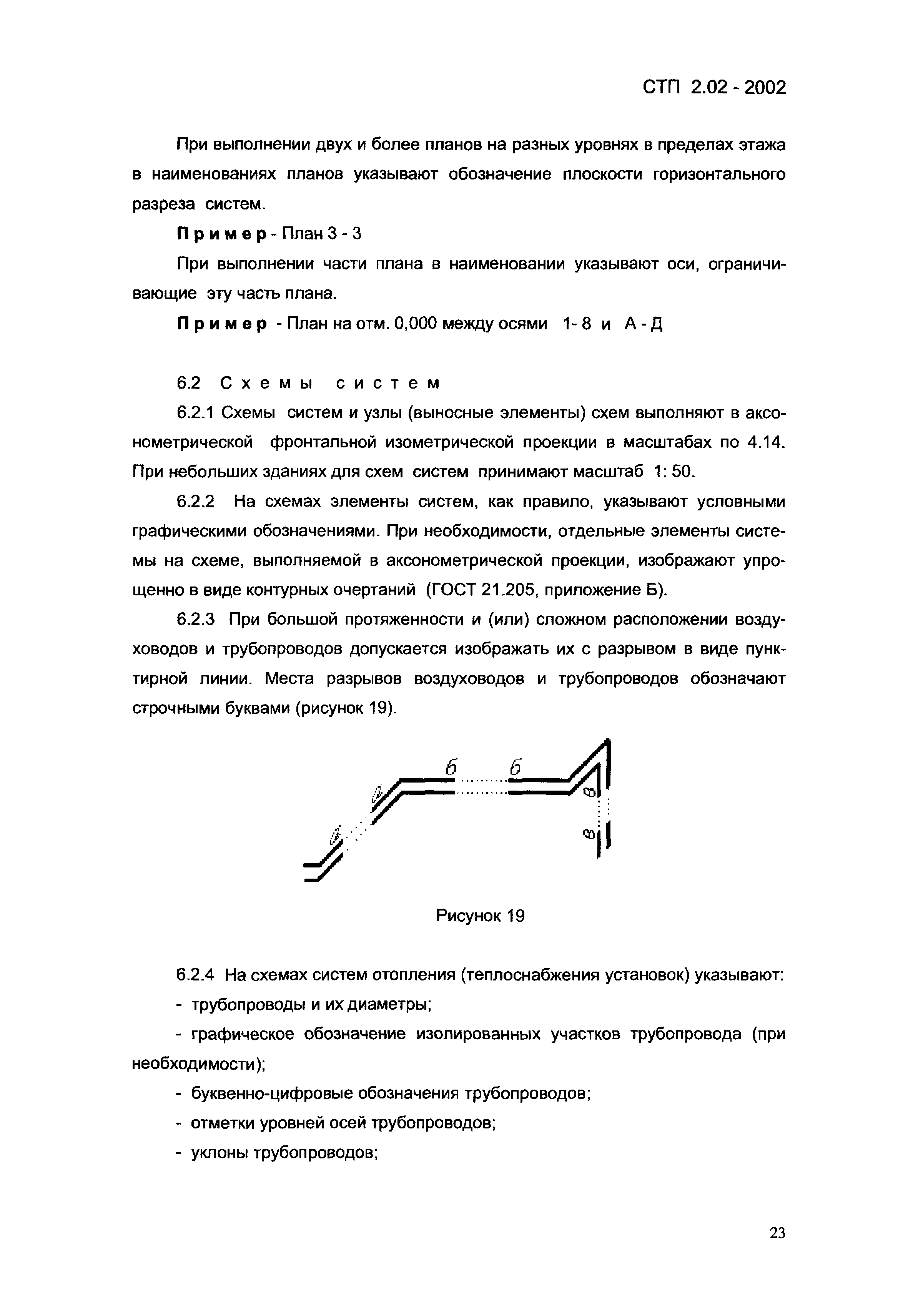

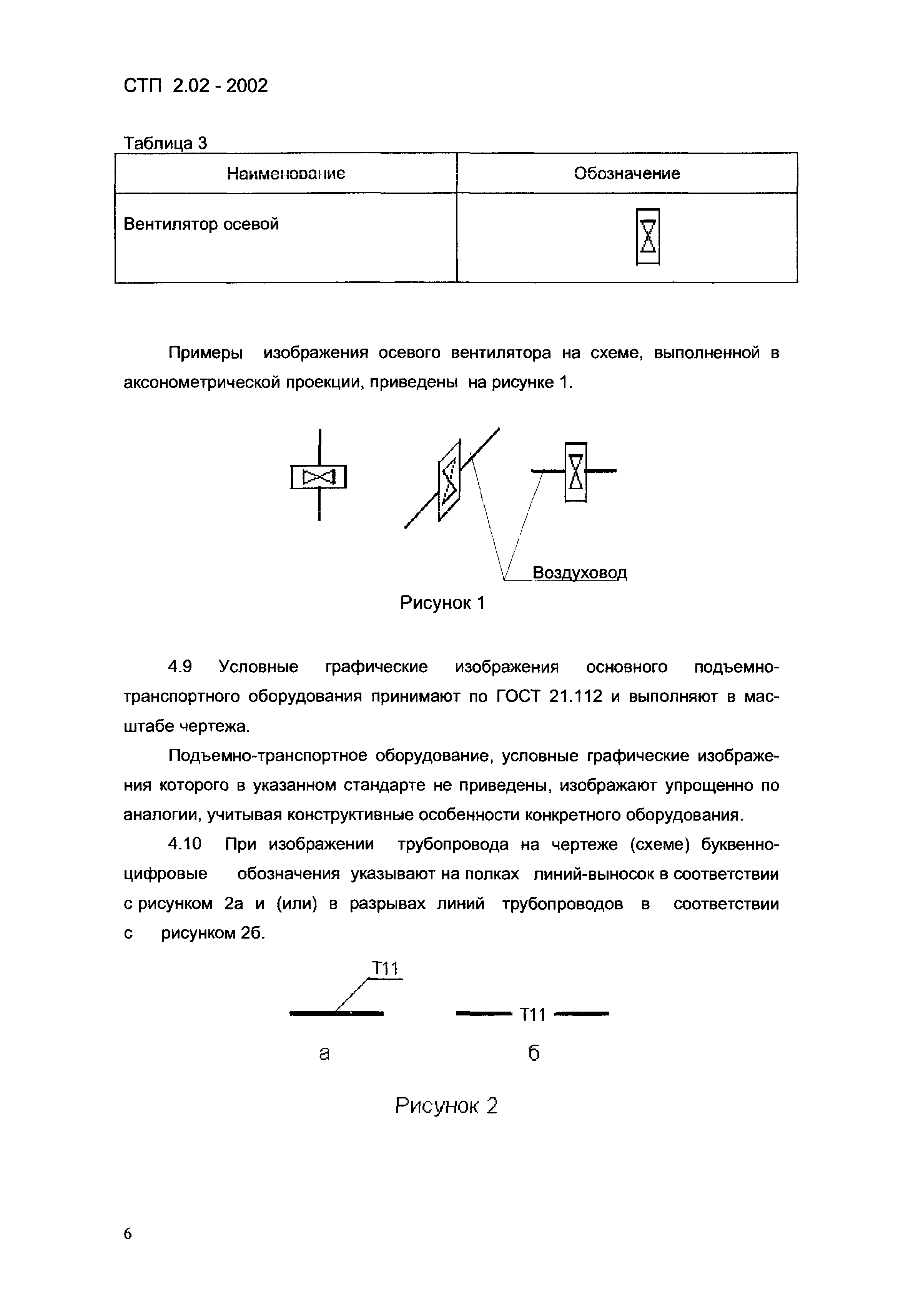

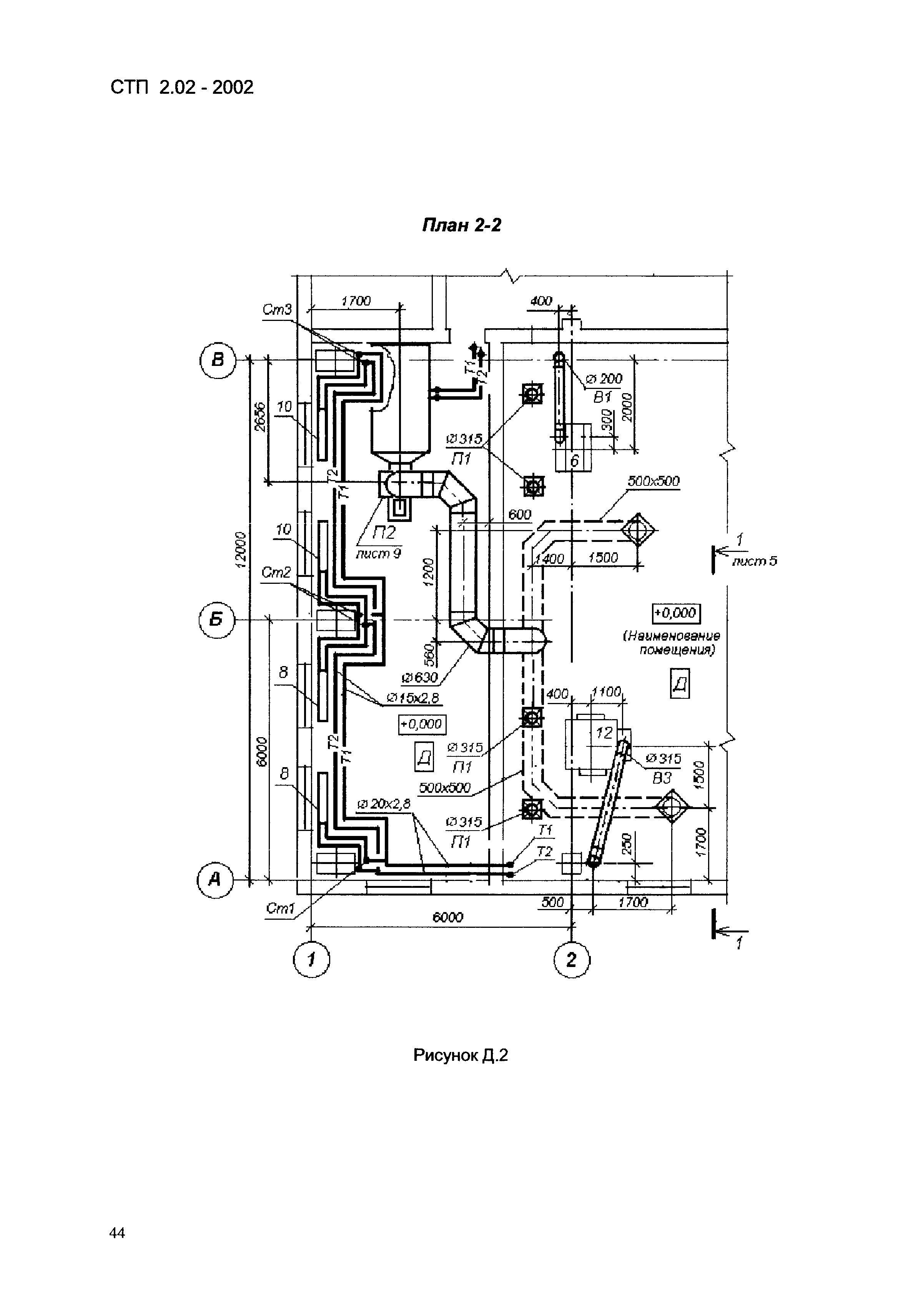

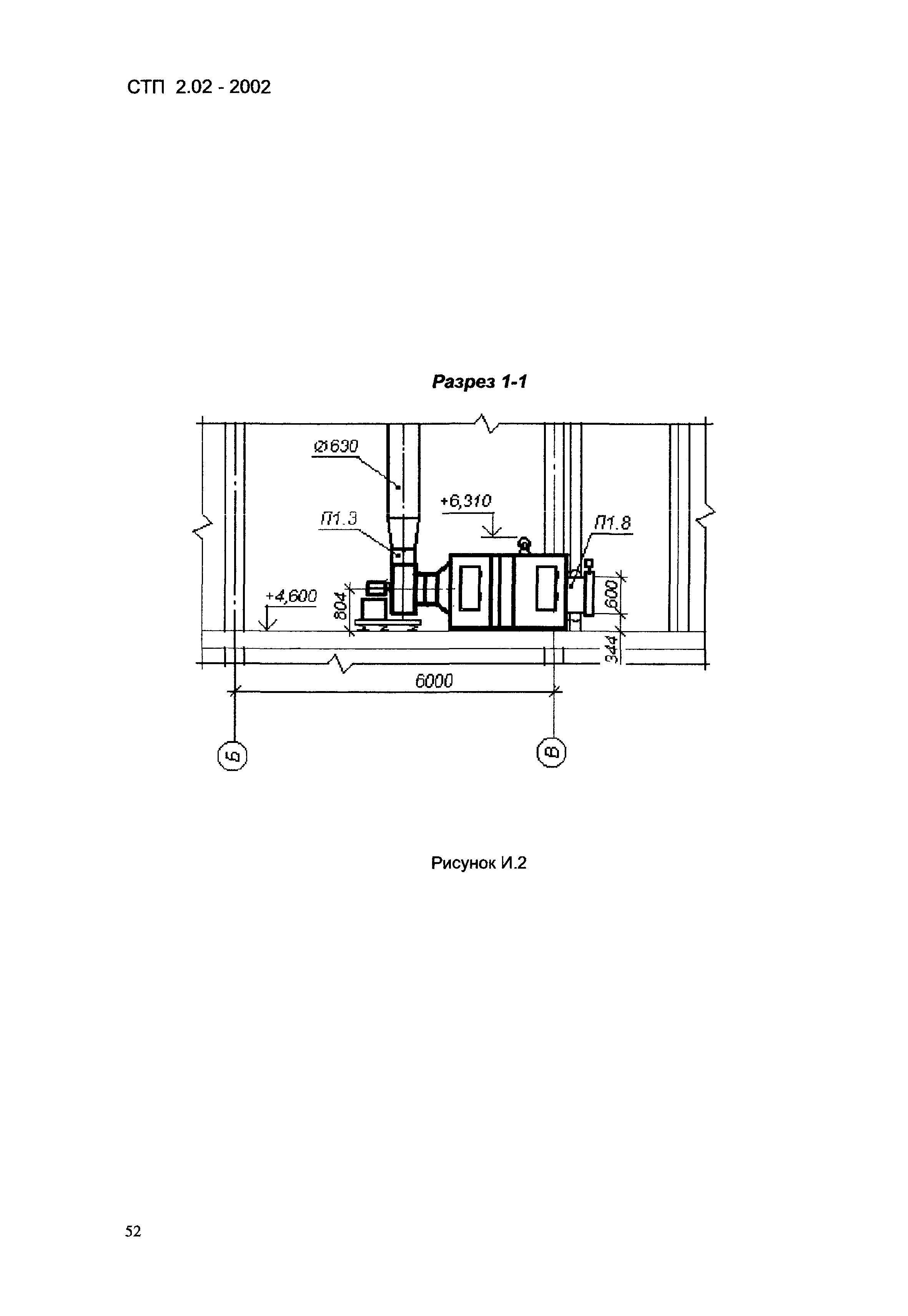

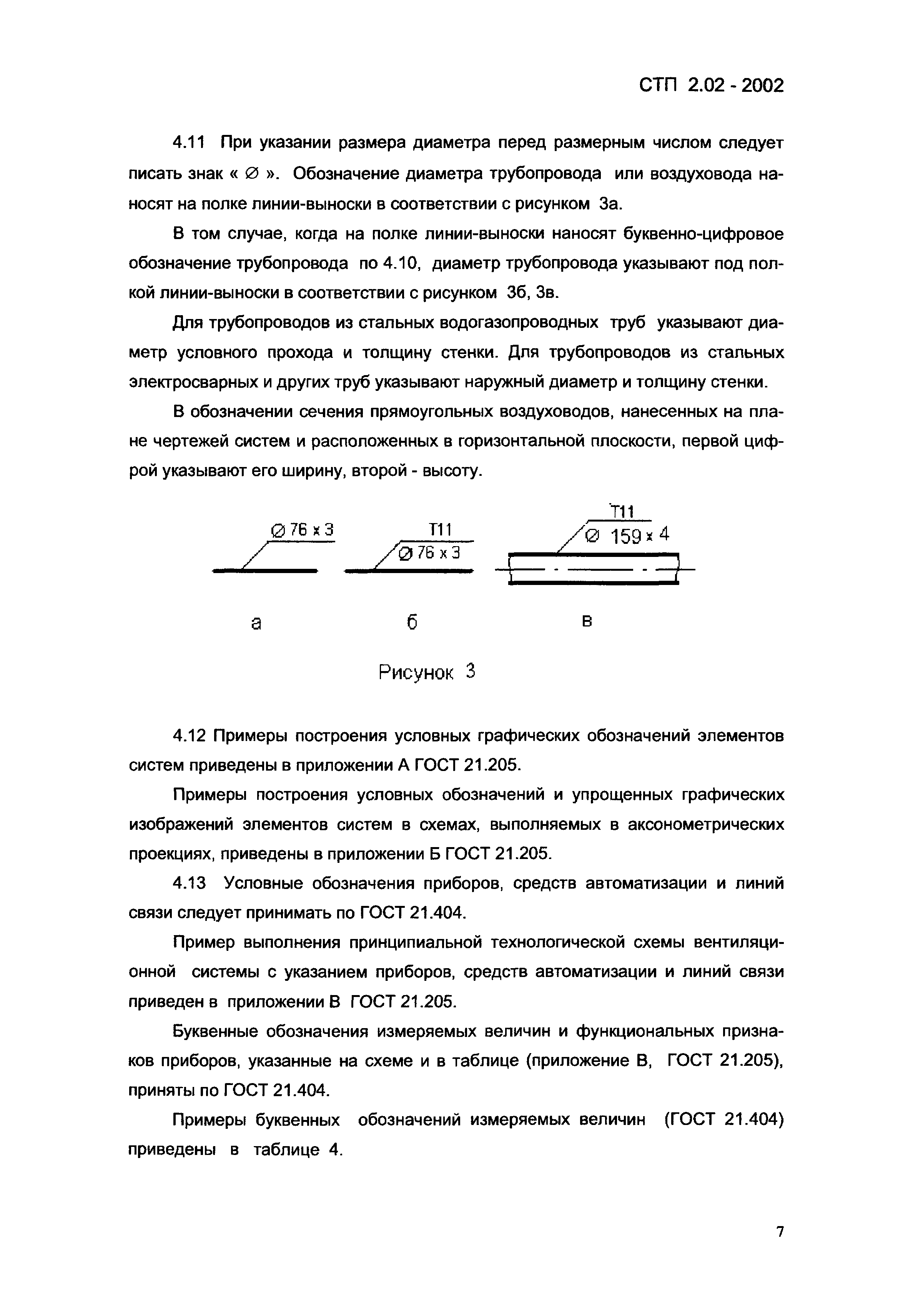

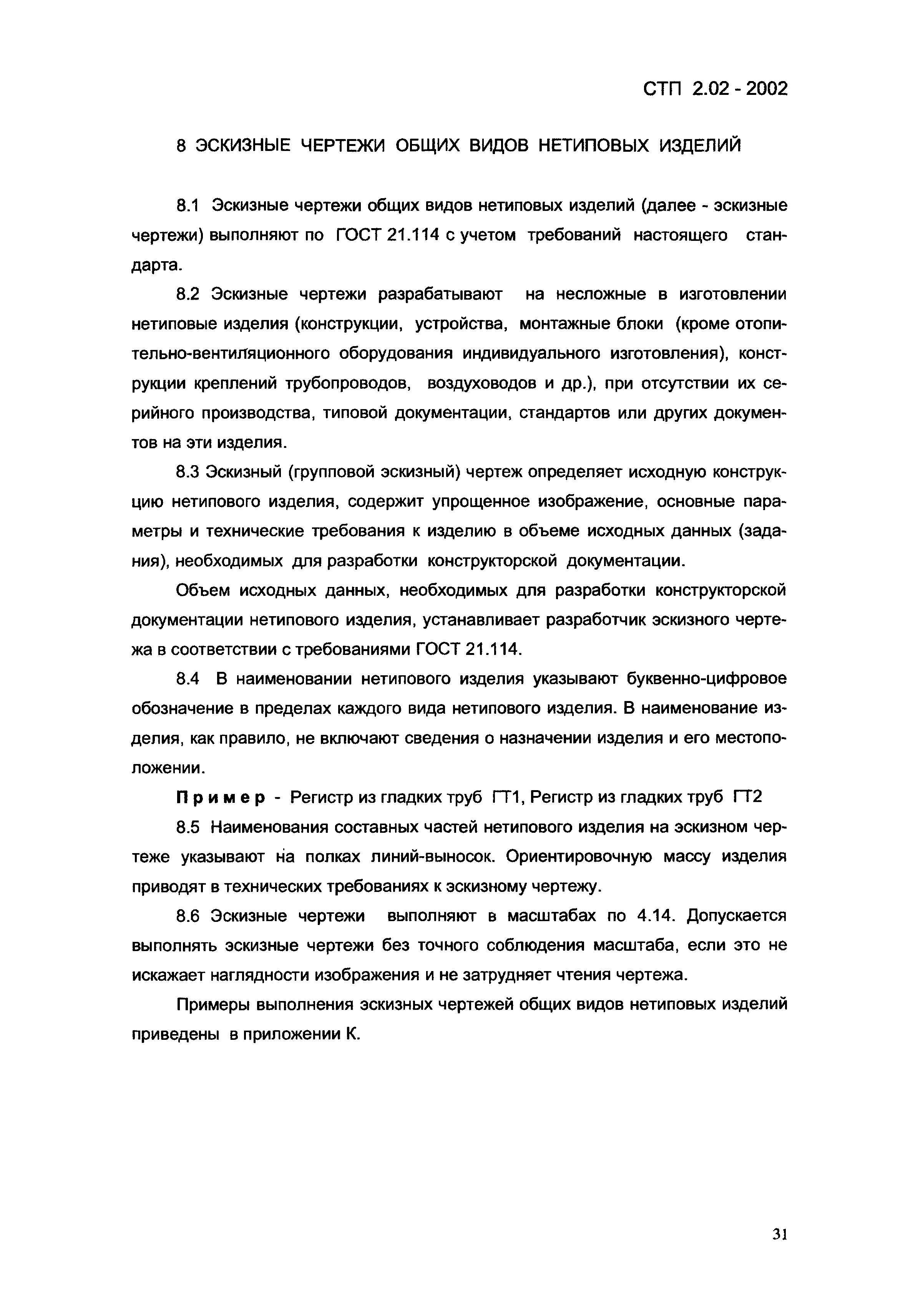

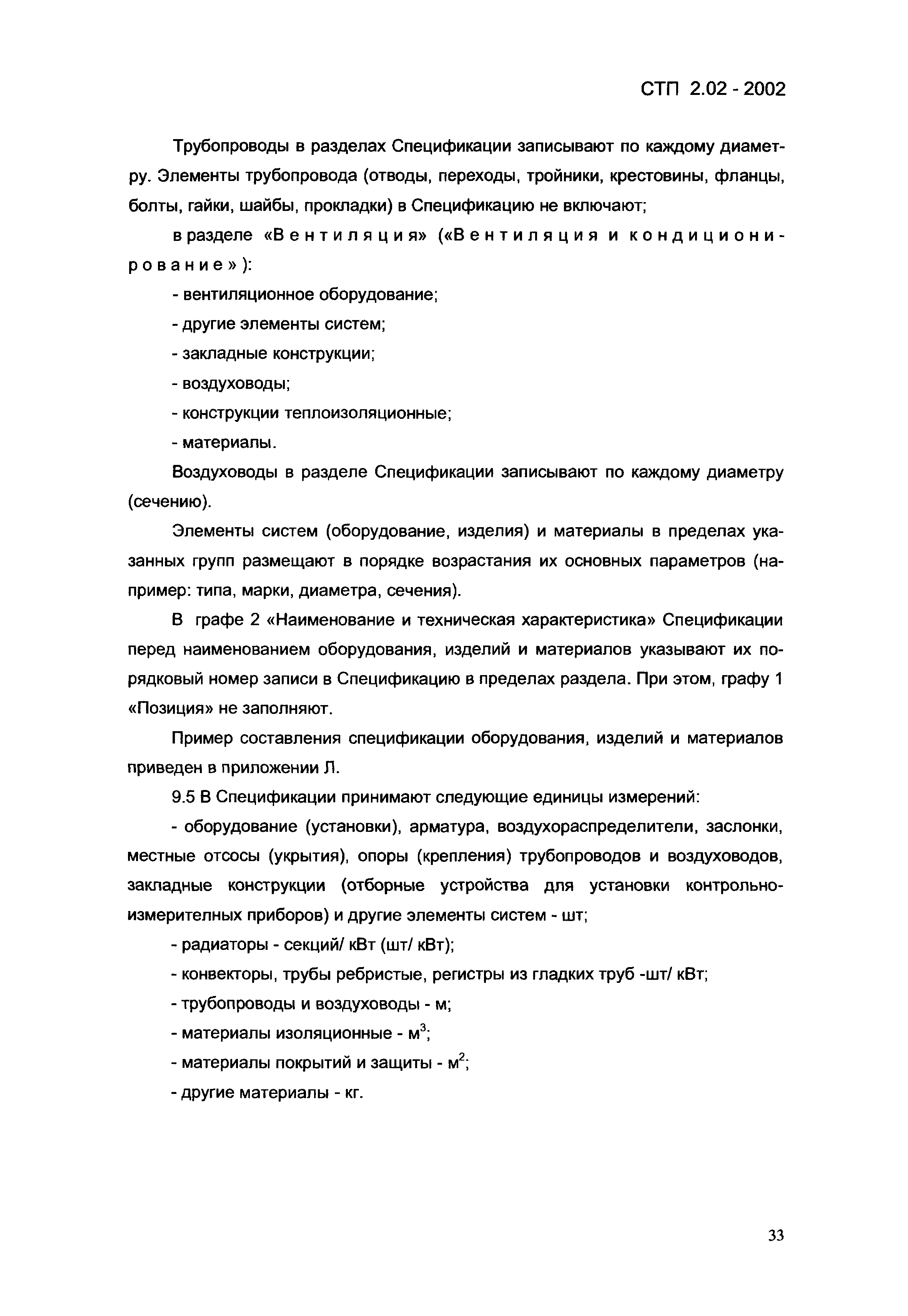

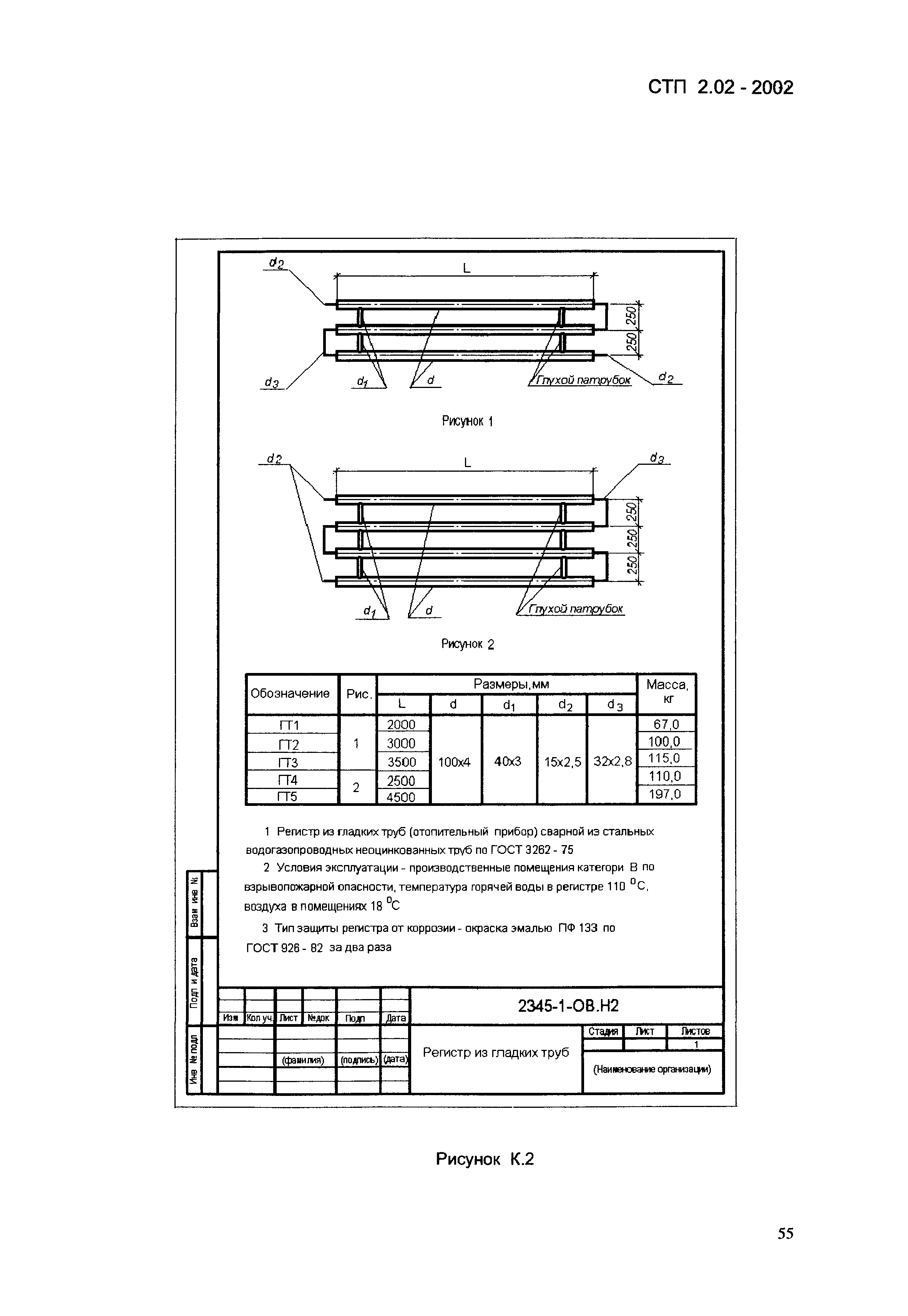

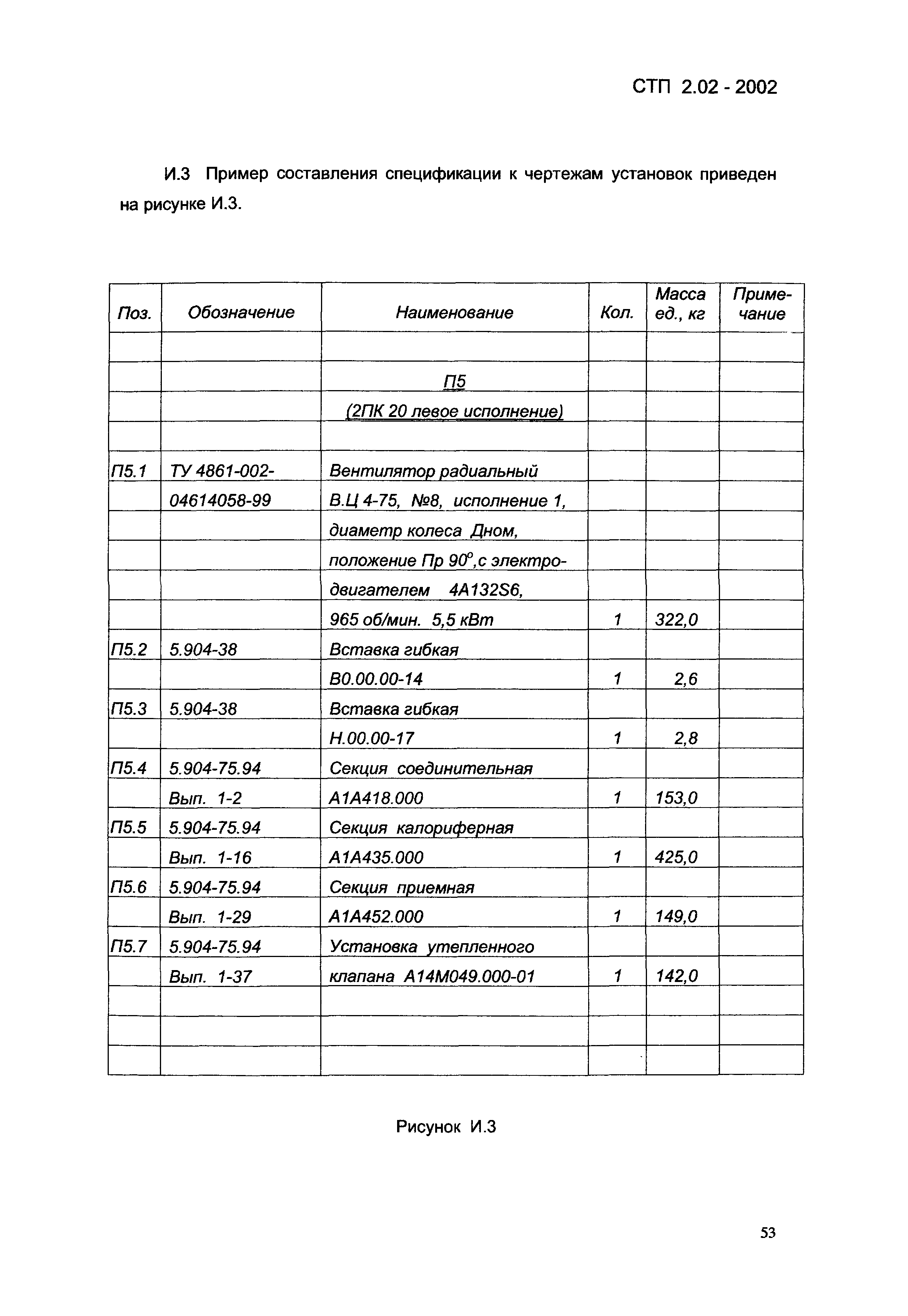

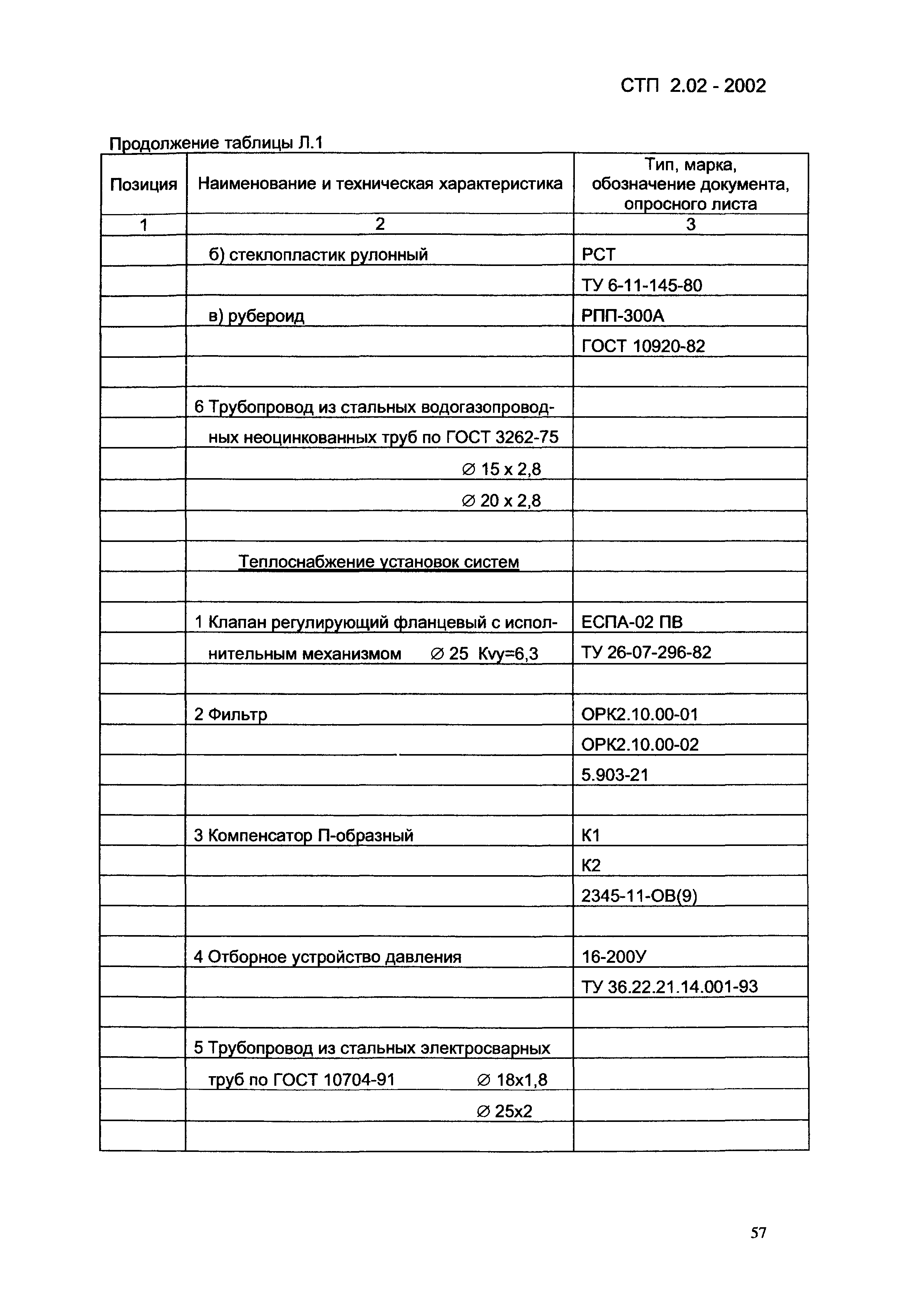

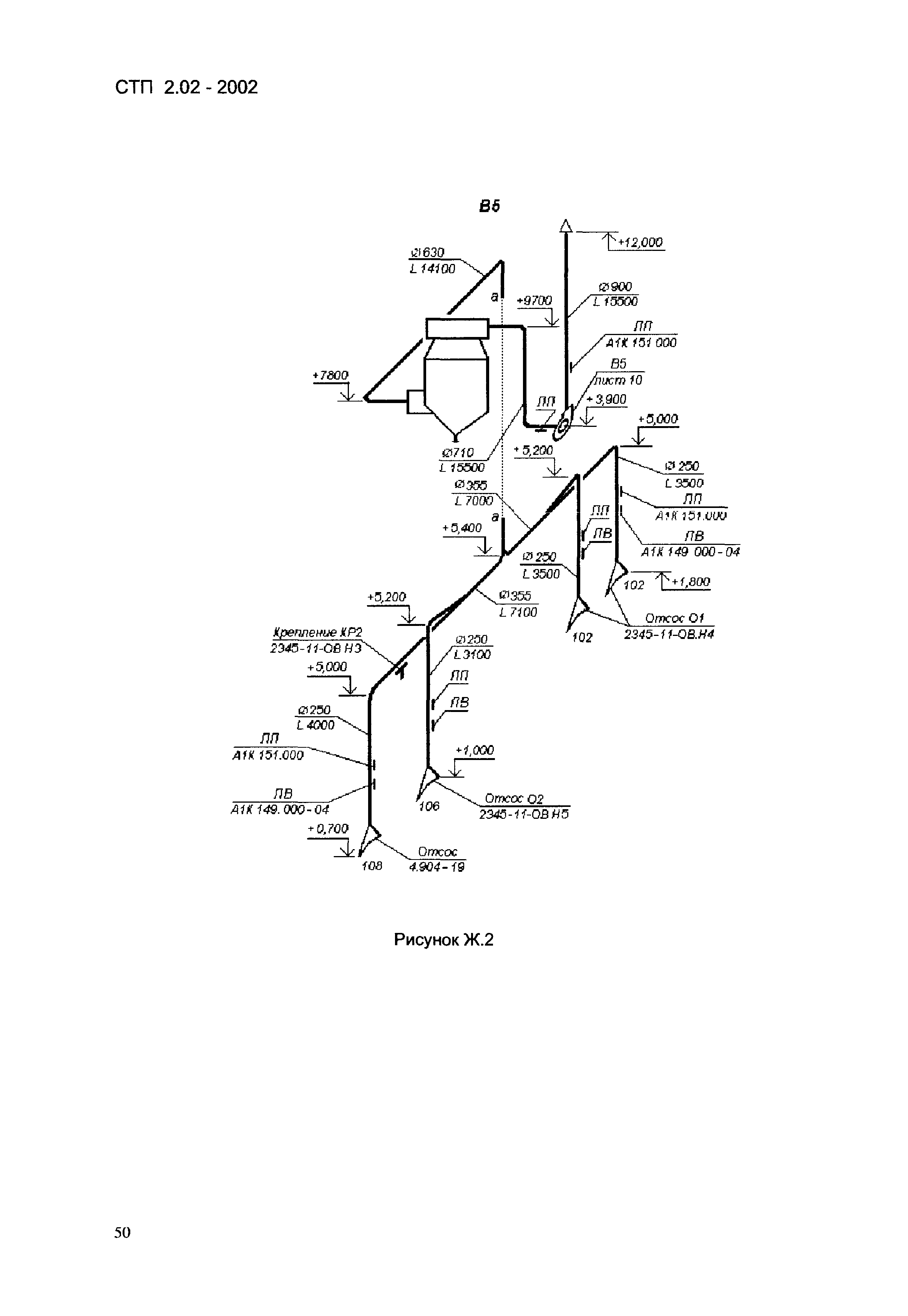

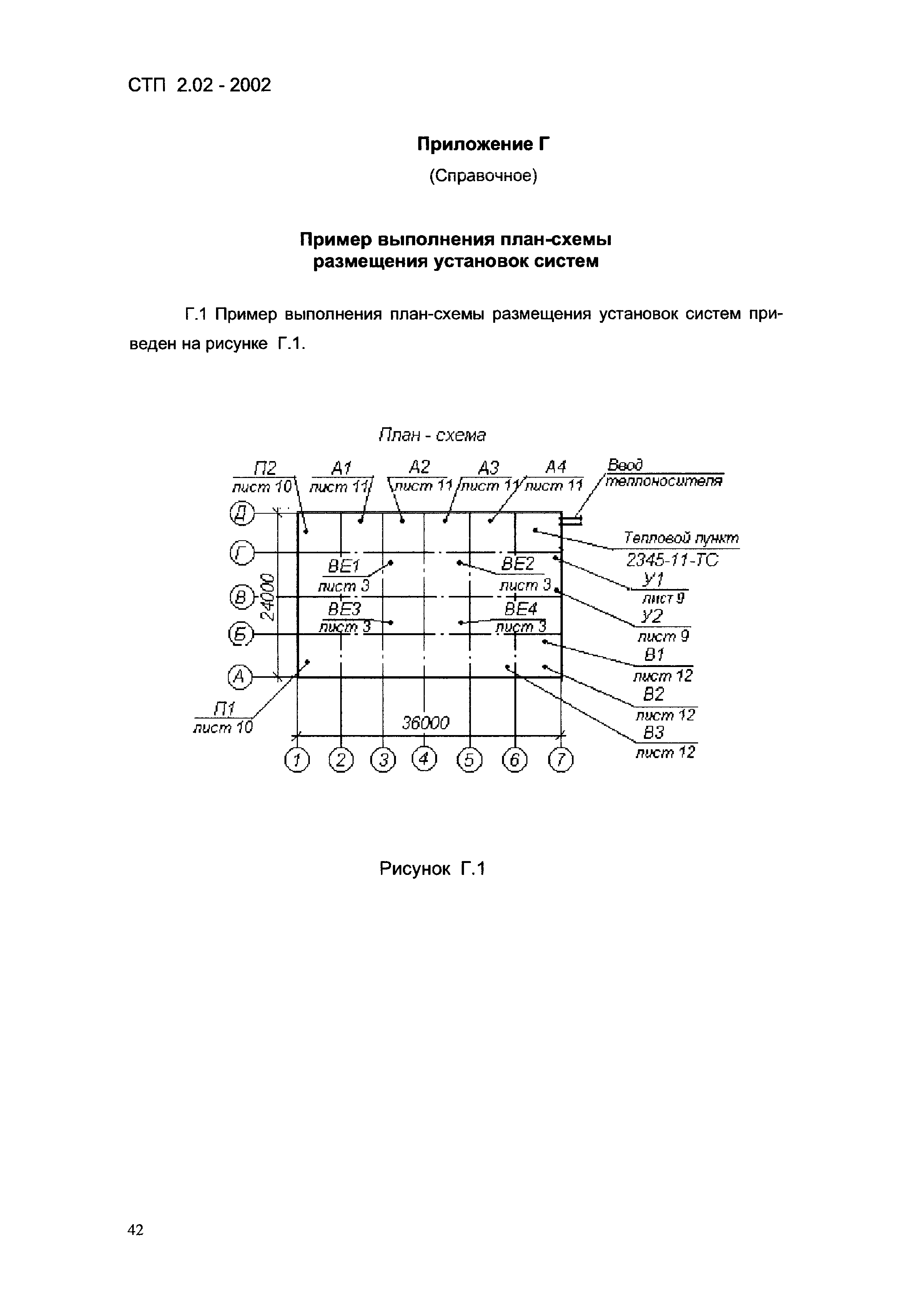

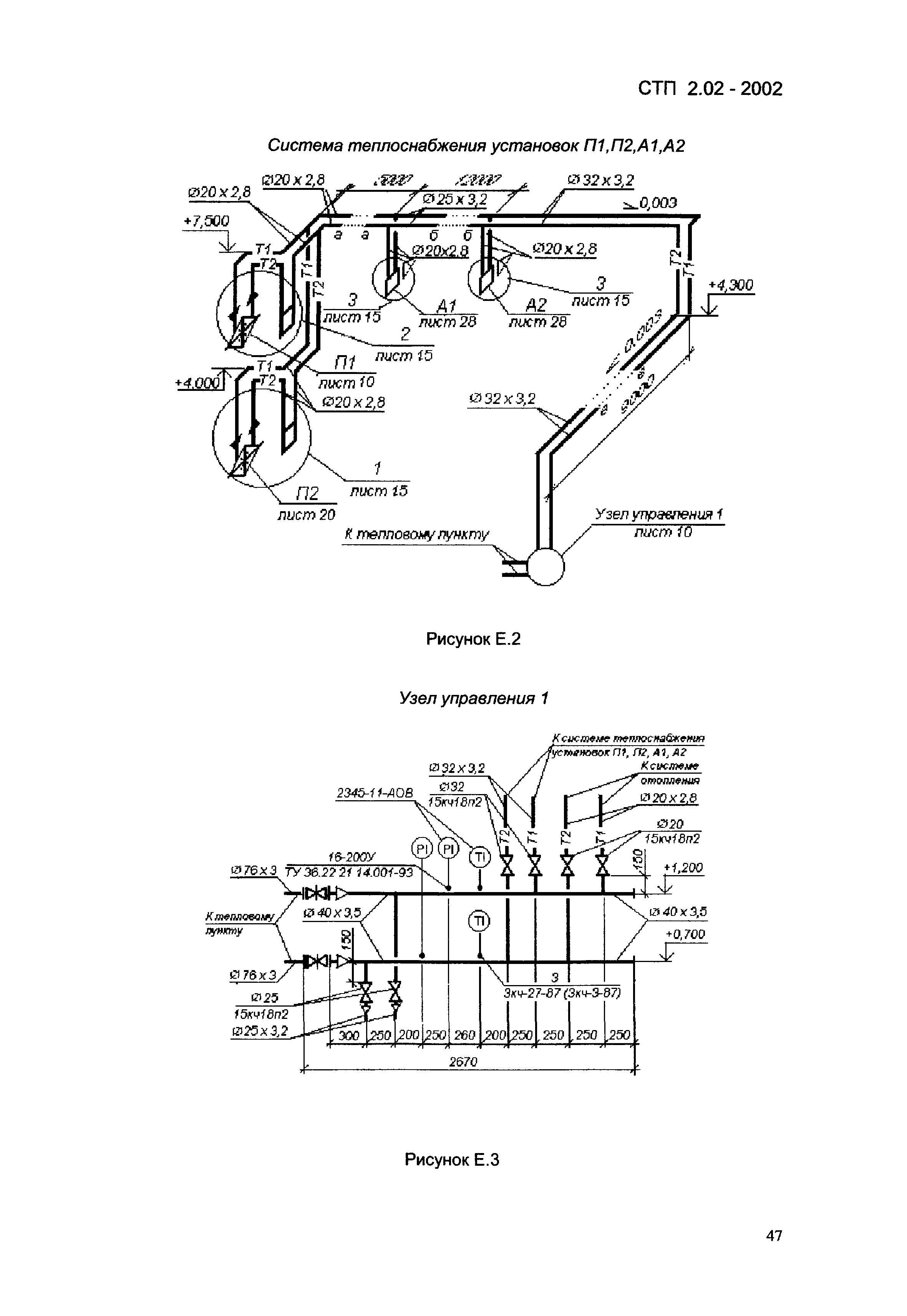

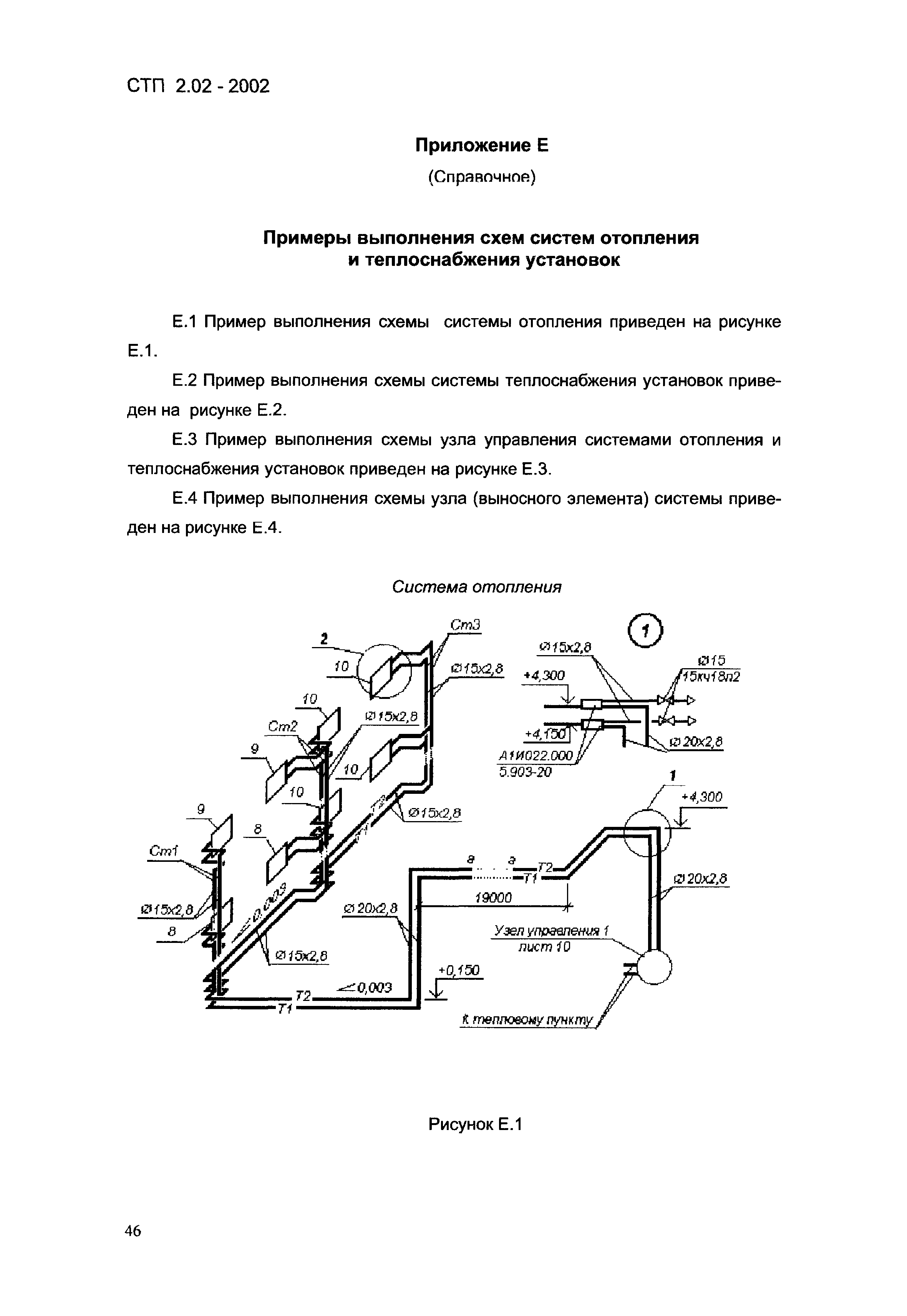

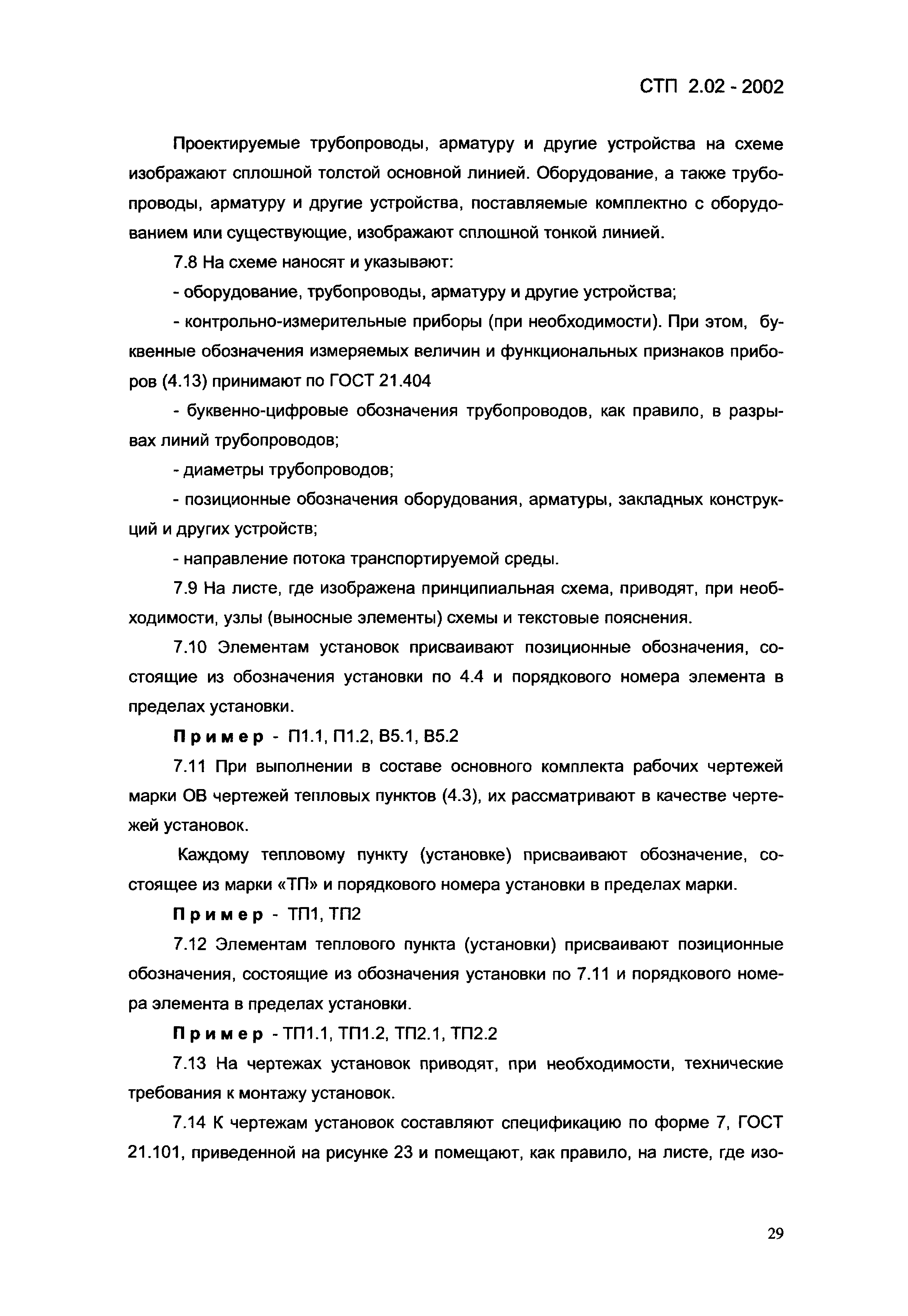

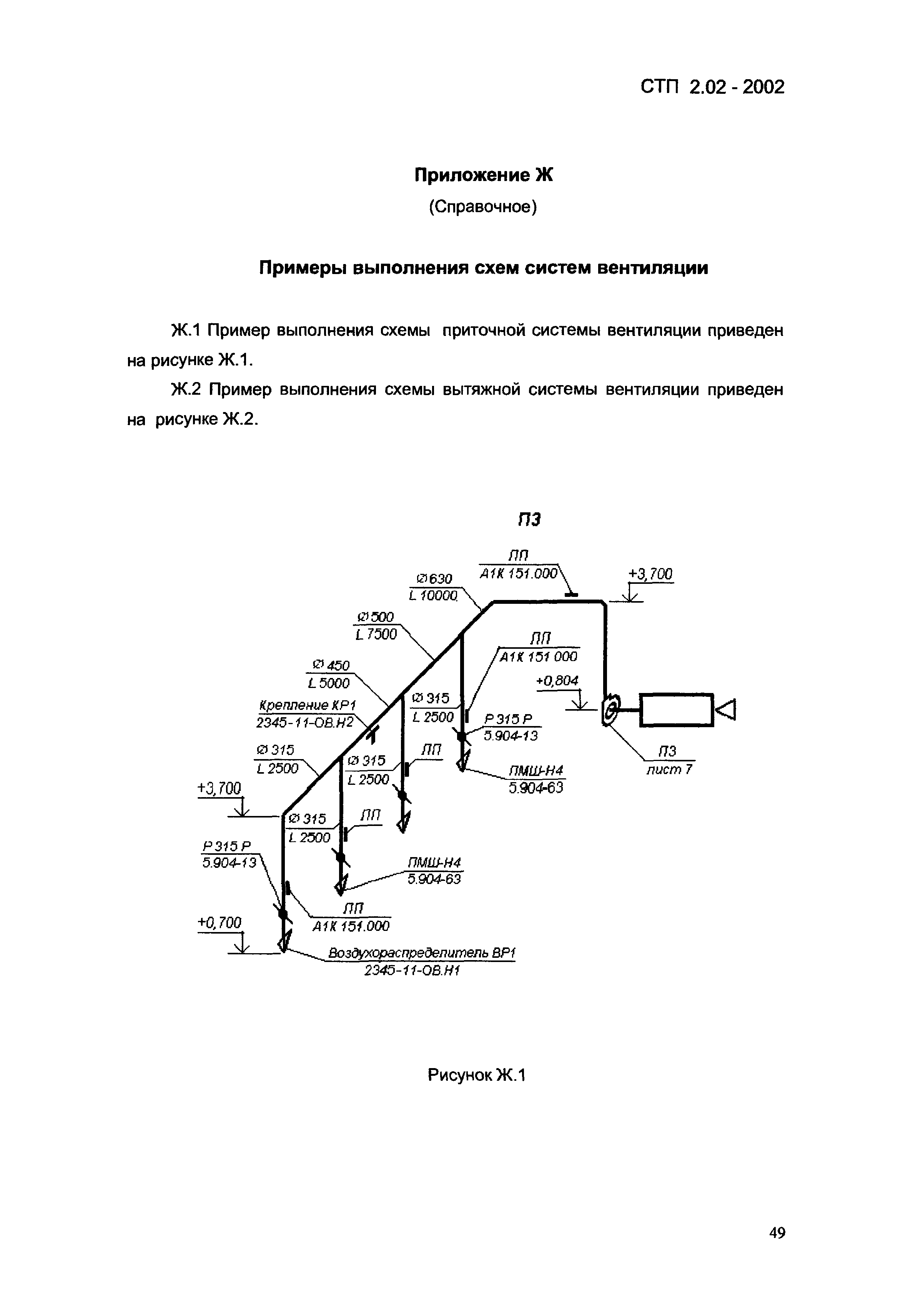

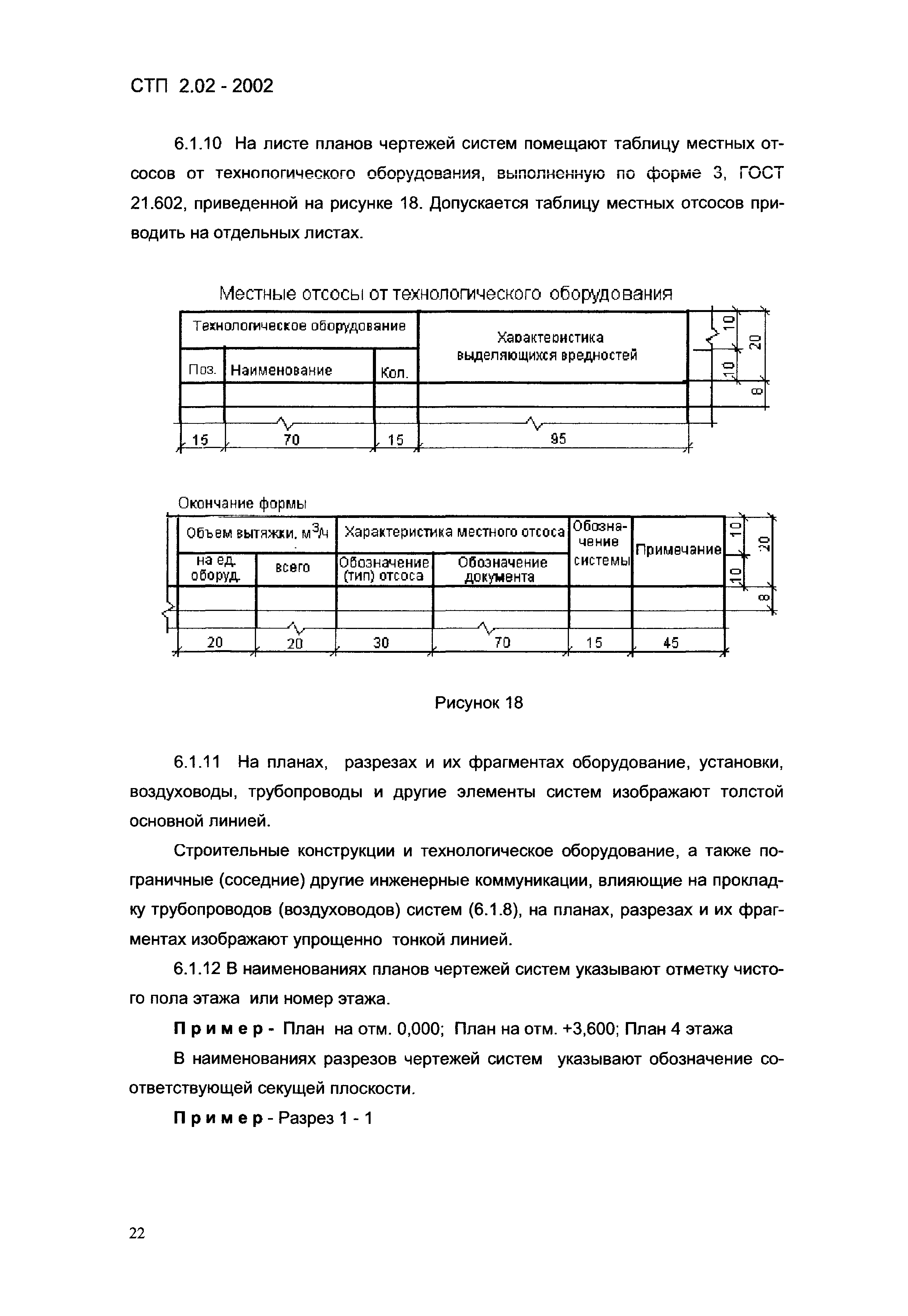

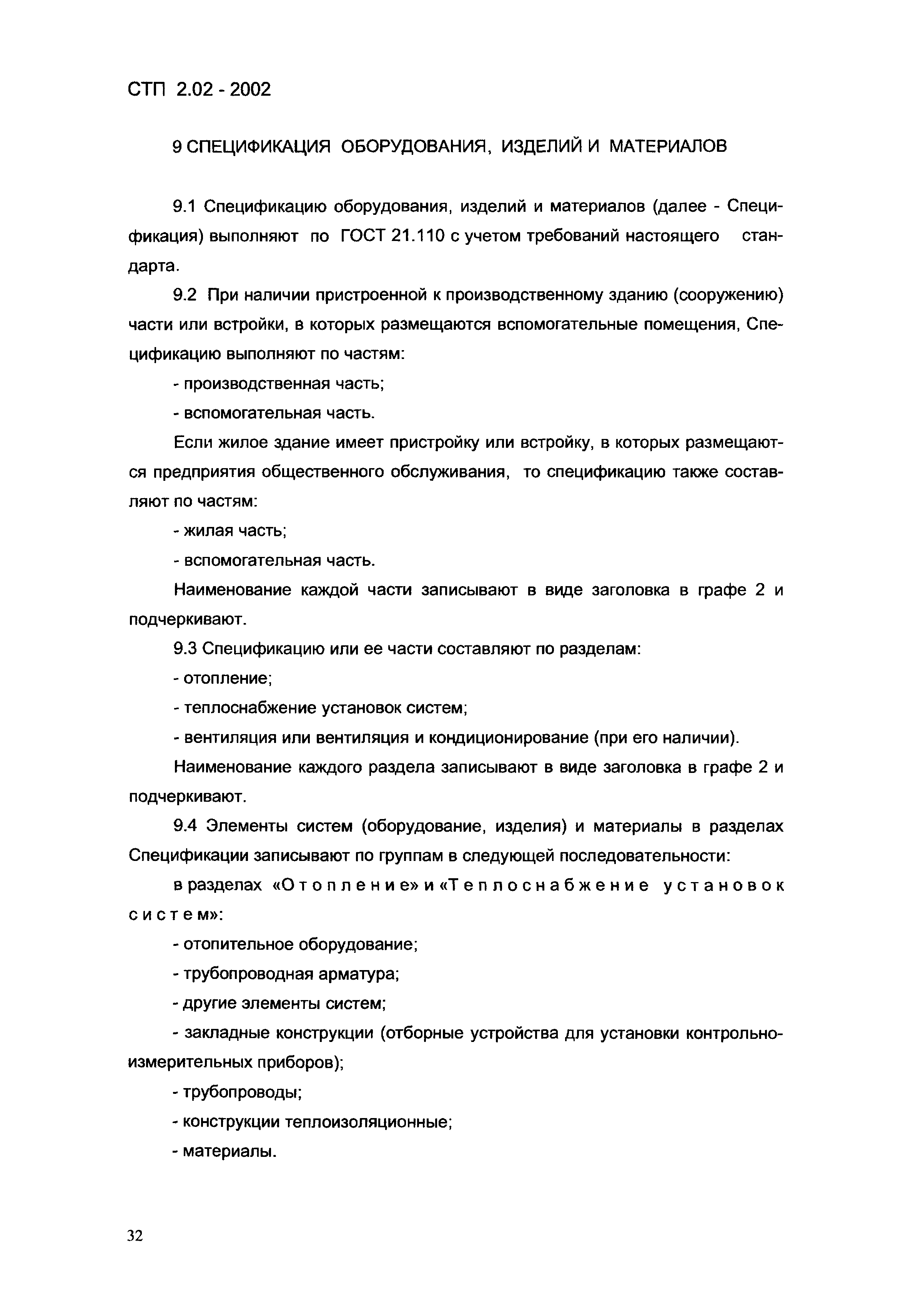

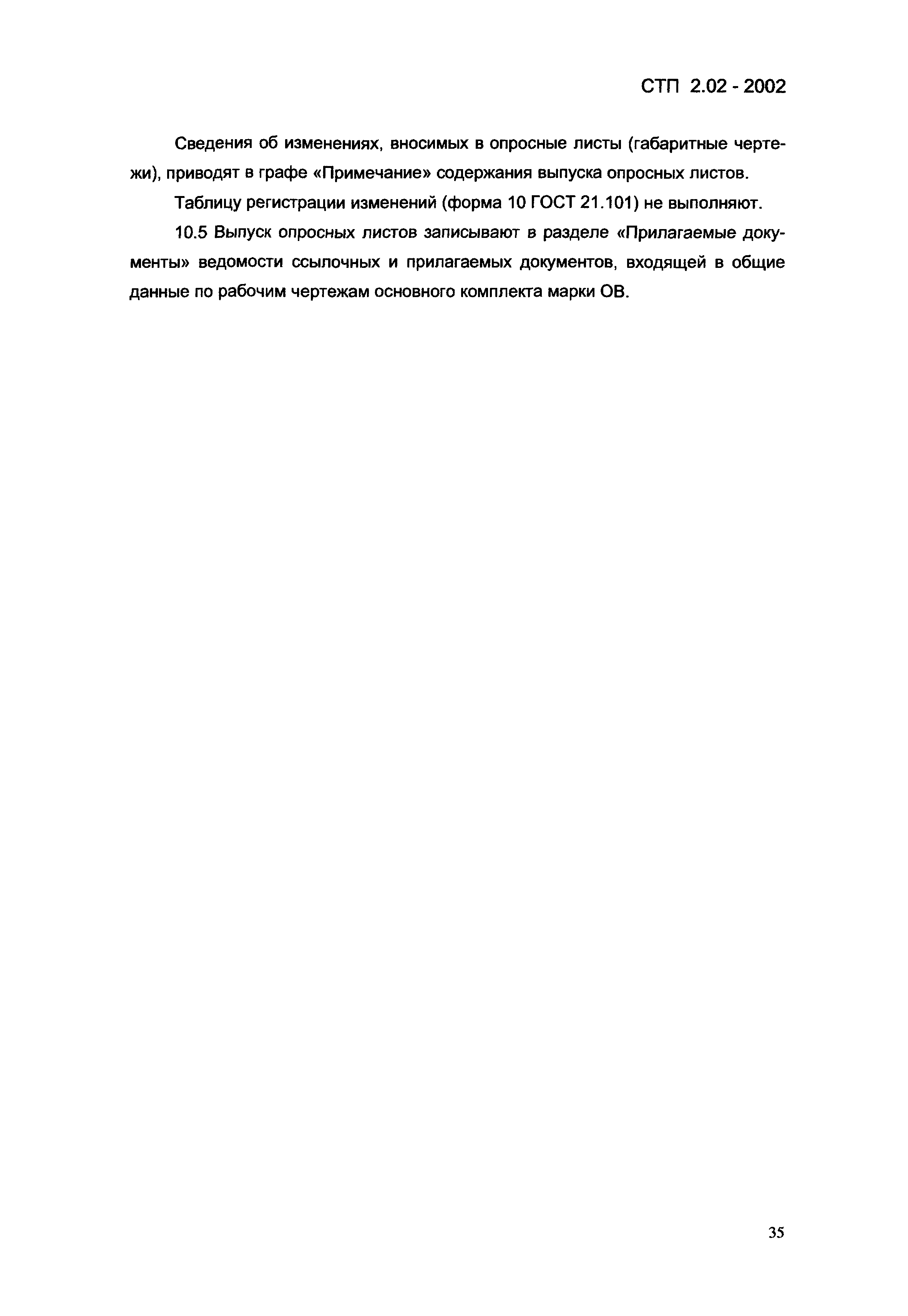

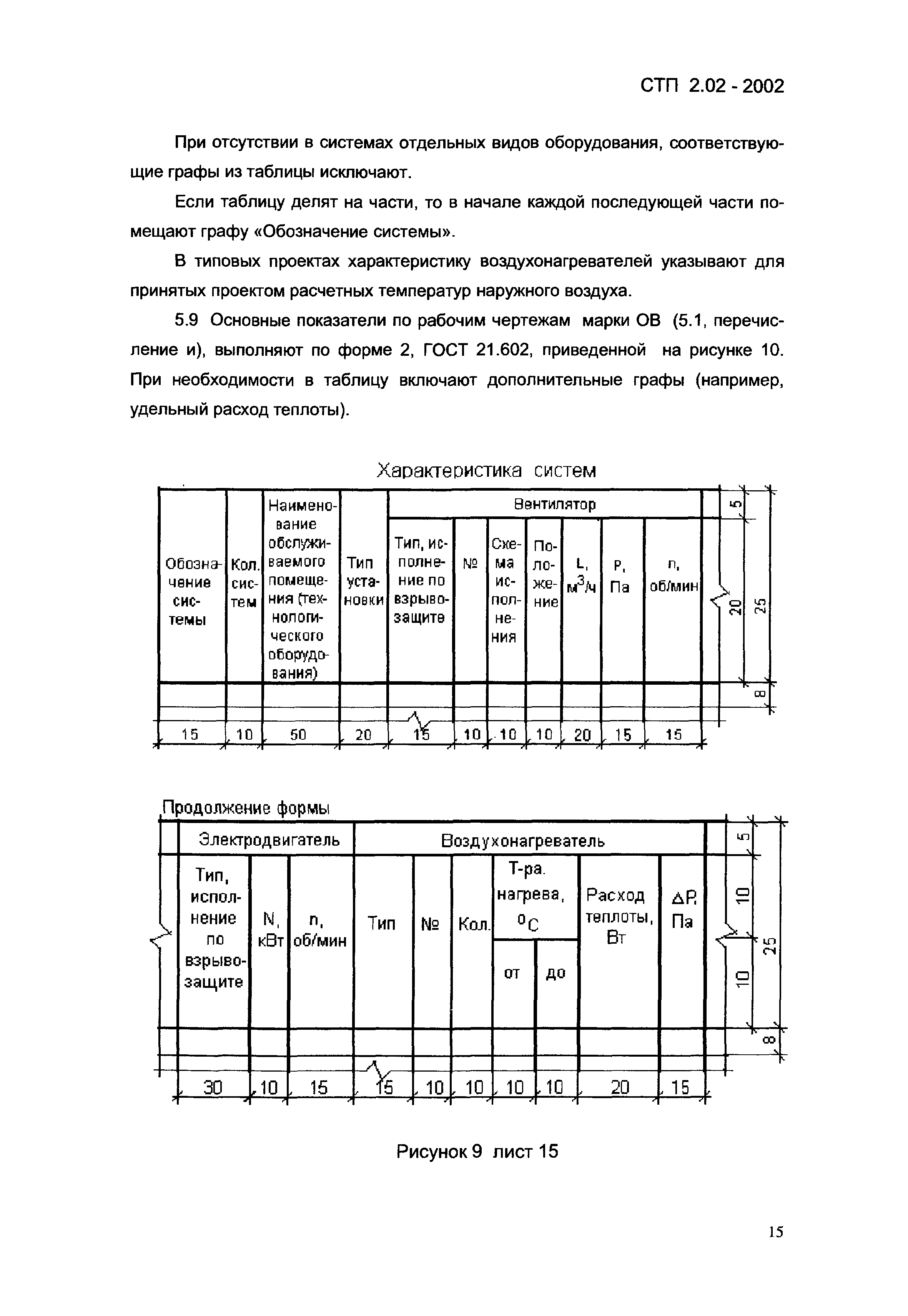

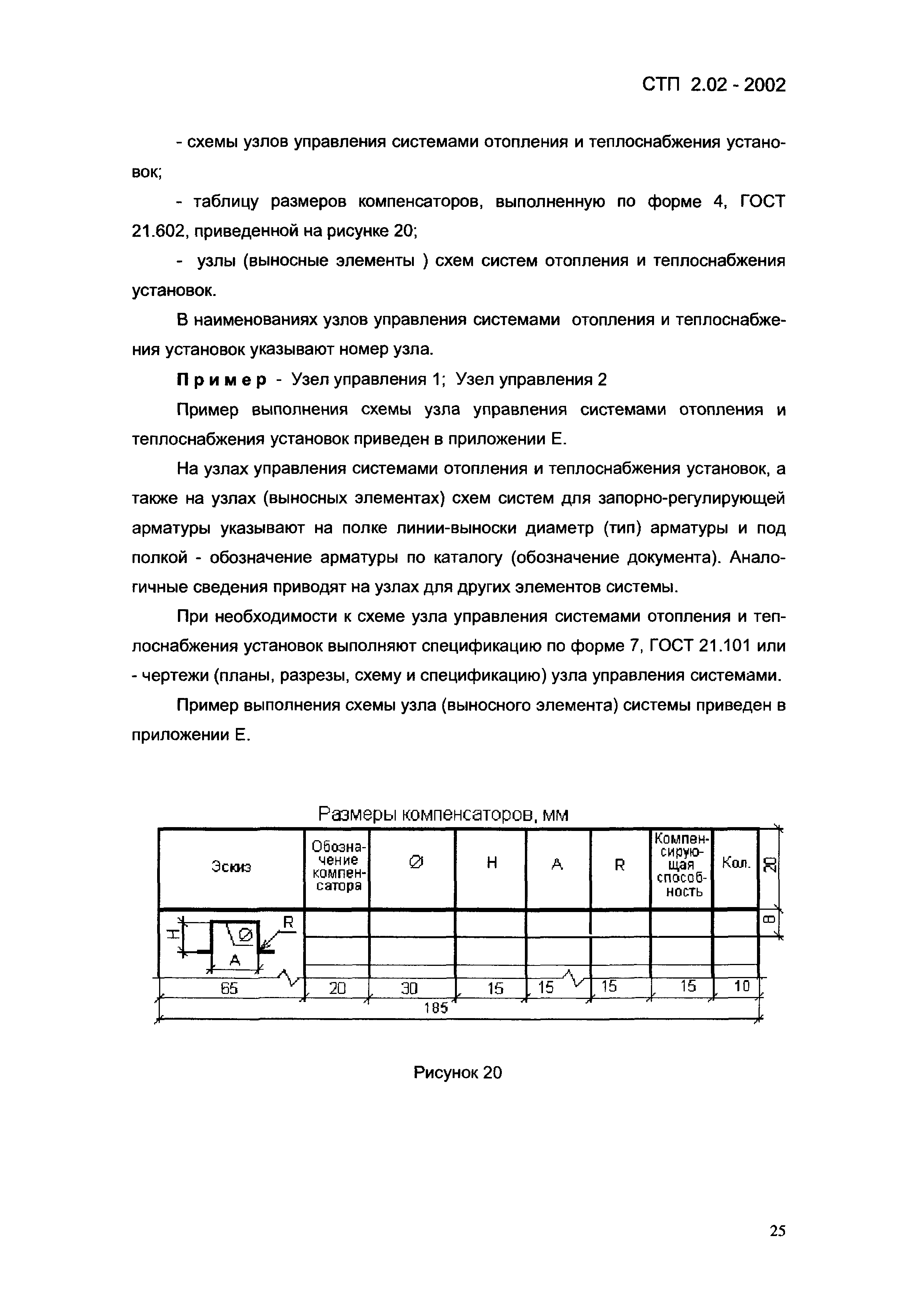

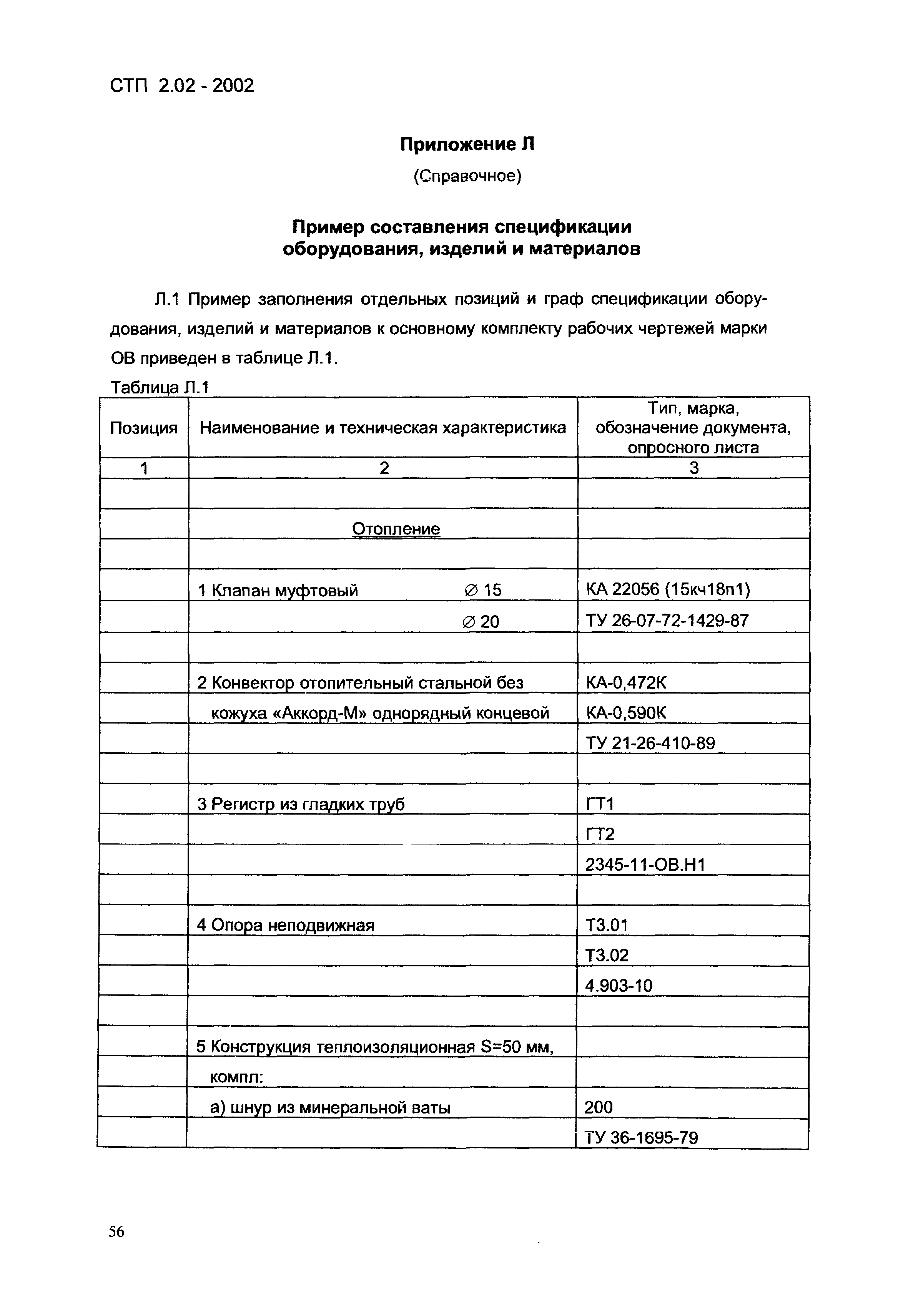

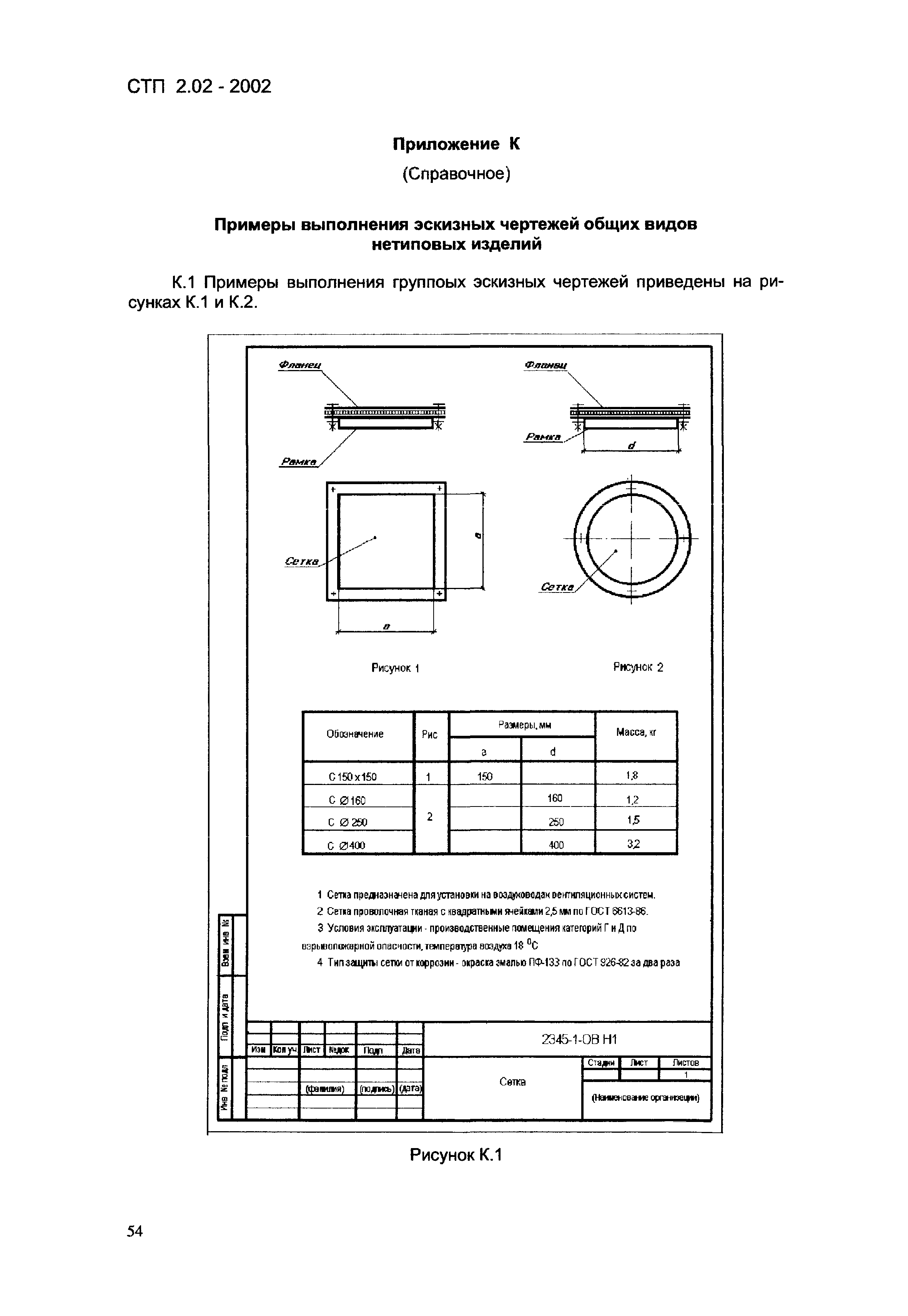

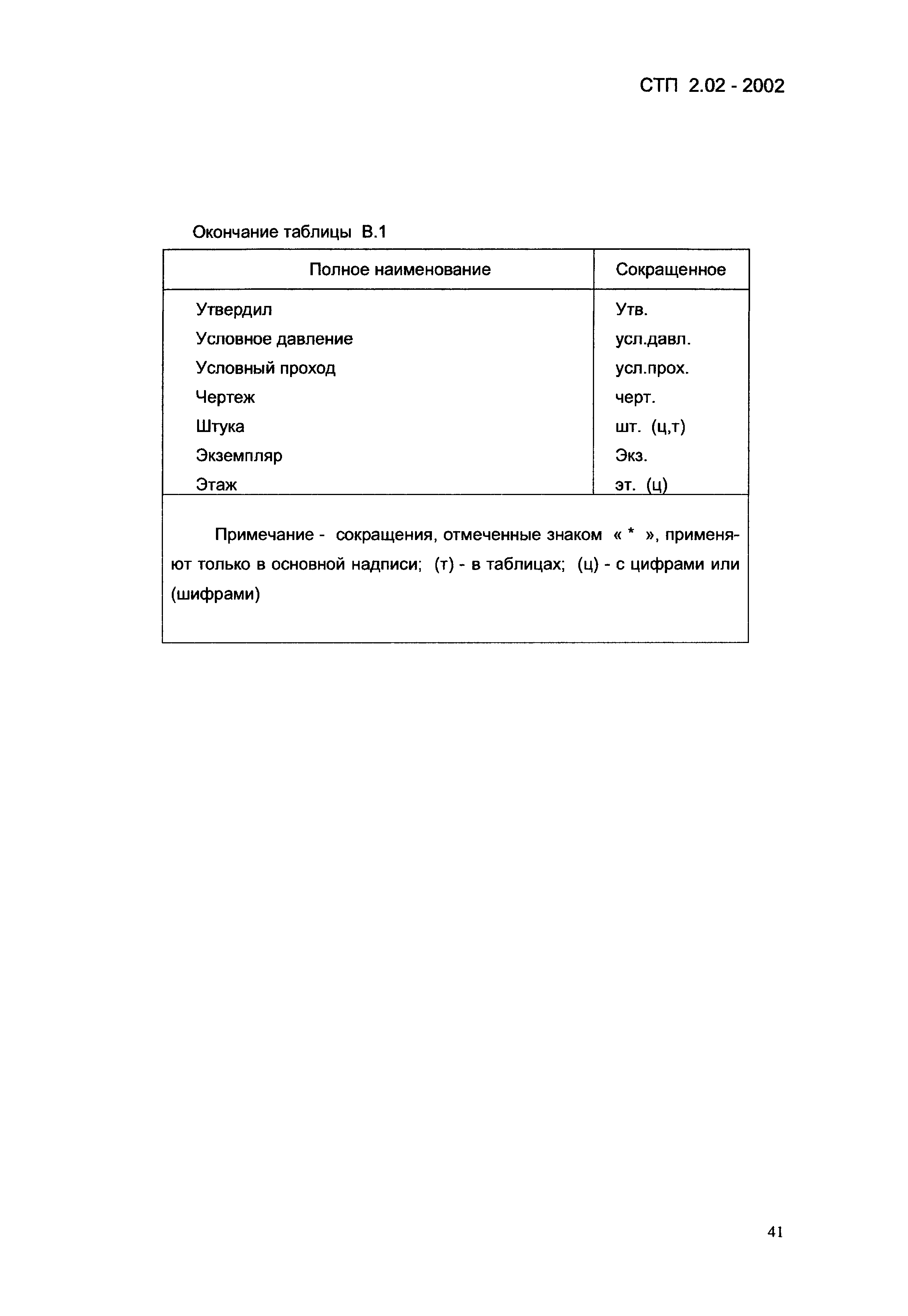

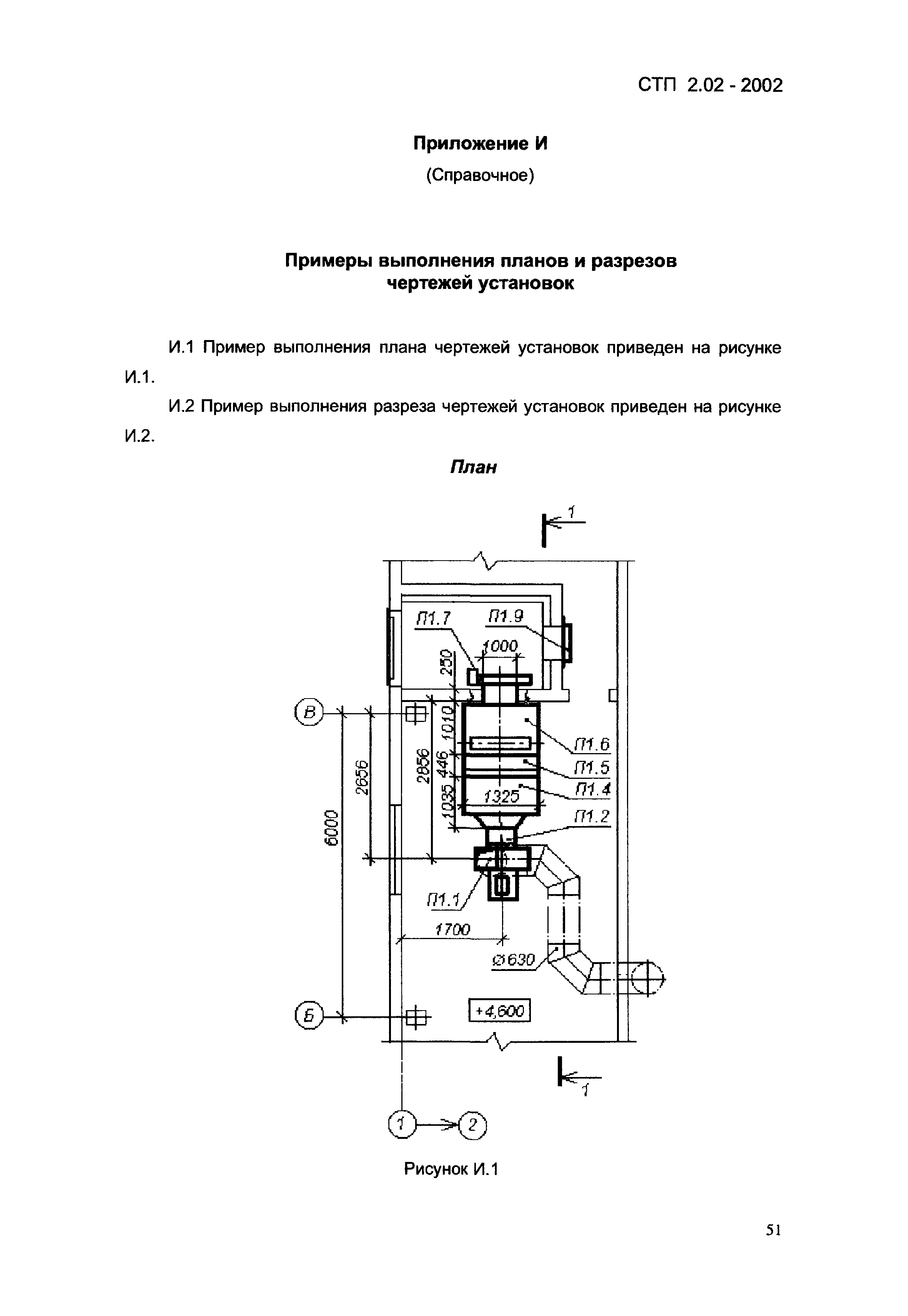

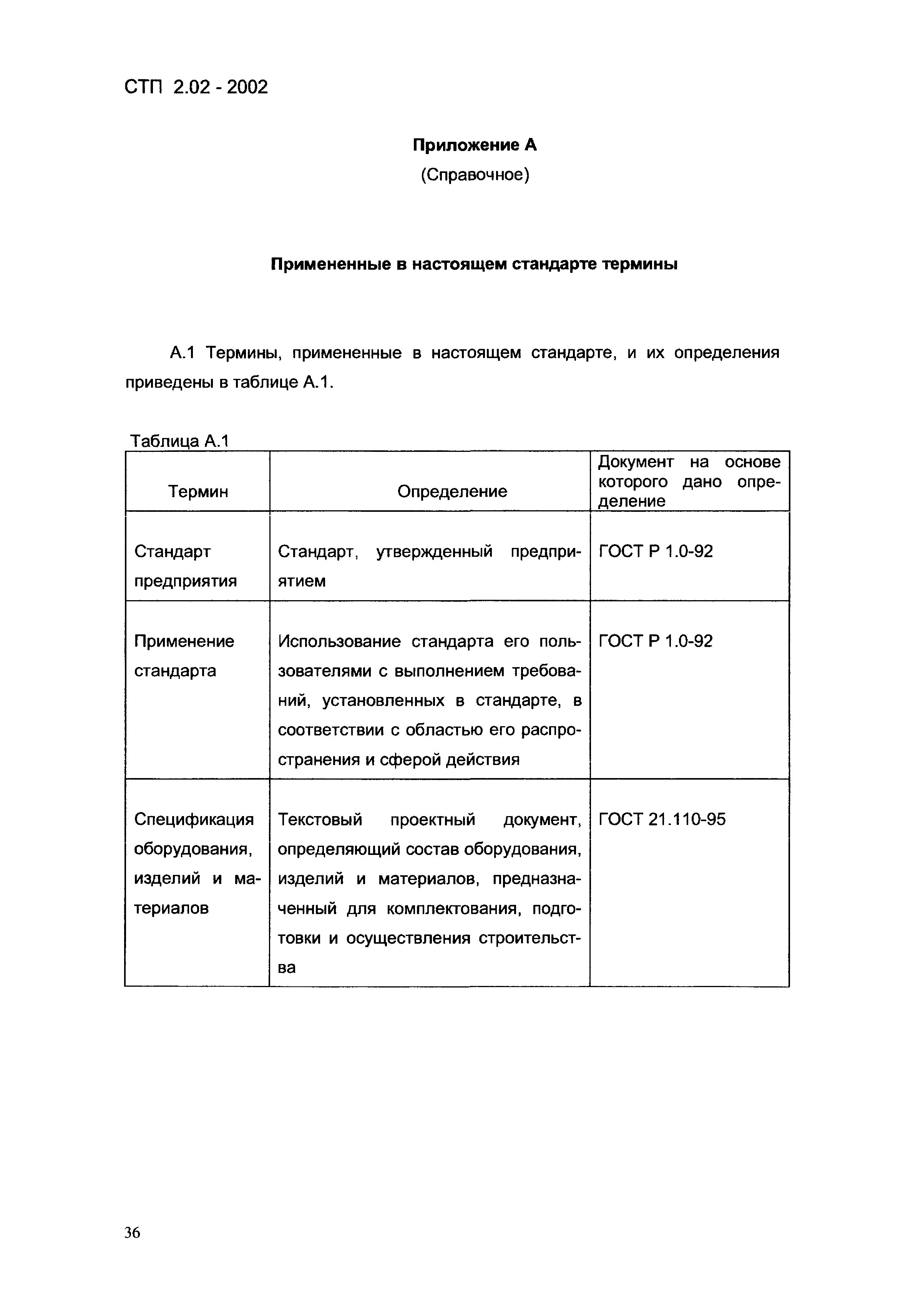

Оглавление:	1 Область применения 2 Нормативные ссылки 3 Определения 4 Общие положения 5 Общие данные по рабочим чертежам 6 Чертежи систем 7 Чертежи установок систем 8 Эскизные чертежи общих видов нетиповых изделий 9 Спецификация оборудования, изделий и материалов 10 Опросные листы и габаритные чертежи Приложение А. Примененные в настоящем стандарте термины Приложение Б. Буквенно-цифровые обозначения трубопроводов Приложение В. Перечень допускаемых сокращений слов Приложение Г. Пример выполнения план-схемы размещения установок систем Приложение Д. Примеры выполнения планов и разрезов чертежей систем Приложение Е. Примеры выполнения схем систем отопления и теплоснабжения установок Приложение Ж. Примеры выполнения схем систем вентиляции Приложение И. Примеры выполнения планов и разрезов чертежей установок систем Приложение К. Примеры выполнения эскизных чертежей общих видов нетиповых изделий Приложение Л. Пример составления спецификации оборудования, изделий и материалов
Разработан:	ФГУП СантехНИИпроект
Утверждён:	09.10.2002 ФГУП СантехНИИпроект (5)
Расположен в:	Техническая документация Экология СОЦИОЛОГИЯ. УСЛУГИ. ОРГАНИЗАЦИЯ ФИРМ И УПРАВЛЕНИЕ ИМИ. АДМИНИСТРАЦИЯ. ТРАНСПОРТ Качество Сертификация продукции и фирм. Оценка соответствия Строительство Стандарты Производственно-отраслевые стандарты
Нормативные ссылки:	ГОСТ 21.110-95 «Система проектной документации для строительства. Правила выполнения спецификации оборудования, изделий и материалов» ГОСТ 21.112-87 «Система проектной документации для строительства. Подъемно-транспортное оборудование. Условные изображения» ГОСТ 21.114-95 «Система проектной документации для строительства. Правила выполнения эскизных чертежей общих видов нетиповых изделий» ГОСТ 21.205-93 «Система проектной документации для строительства. Условные обозначения элементов санитарно-технических систем» ГОСТ 21.206-93 «Система проектной документации для строительства. Условные обозначения трубопроводов» ГОСТ 21.404-85 «Система проектной документации для строительства. Автоматизация технологических процессов. Обозначения условные приборов и средств автоматизации в схемах» ГОСТ 21.501-93 «Система проектной документации для строительства. Правила выполнения архитектурно-строительных рабочих чертежей» ГОСТ 21.602-79 «Система проектной документации для строительства. Отопление, вентиляция и кондиционирование воздуха. Рабочие чертежи» ГОСТ 2.316-68 «Единая система конструкторской документации. Правила нанесения на чертежах надписей, технических требований и таблиц» ГОСТ Р 1.0-92 «Государственная система стандартизации Российской Федерации. Основные положения» ГОСТ 21.101-97 «Система проектной документации для строительства. Основные требования к проектной и рабочей документации» ГОСТ 2.782-96 «Единая система конструкторской документации. Обозначения условные графические. Машины гидравлические и пневматические» ГОСТ 2.785-70 «Единая система конструкторской документации. Обозначения условные графические. Арматура трубопроводная»
