Скачать СТО 1.1.1.01.001.0888-2013 Трубопроводы и детали трубопроводов для атомных электростанций. Технические требования эксплуатирующей организации

Дата актуализации: 10.08.2017

СТО 1.1.1.01.001.0888-2013

Трубопроводы и детали трубопроводов для атомных электростанций. Технические требования эксплуатирующей организации

Обозначение:	СТО 1.1.1.01.001.0888-2013
Обозначение англ:	STO 1.1.1.01.001.0888-2013
Статус:	действует
Название рус.:	Трубопроводы и детали трубопроводов для атомных электростанций. Технические требования эксплуатирующей организации
Дата добавления в базу:	12.02.2016
Дата актуализации:	05.05.2017
Дата введения:	01.06.2014
Область применения:	Стандарт устанавливает технические требования эксплуатирующей организации к трубопроводам и деталям трубопроводов, которые должны быть реализованы при их разработке, изготовлении и эксплуатации на атомных электростанциях. Требования настоящего стандарта распространяются на работающие под давлением трубопроводы для атомных электростанций ОАО "Концерн Росэнергоатом" различного типа и назначения. Стандарт обязателен для всех организаций и предприятий, конструирующих, изготавливающих и эксплуатирующих трубопроводы и детали для трубопроводов для атомных электростанций, а также для организаций, осуществляющих процедуры закупки оборудования. Стандарт должен применяться на этапах проектирования энергоблоков сооружаемых атомных электростанций, модернизации и продления срока эксплуатации действующих энергоблоков атомных электростанций для разработки исходных технических требований, технических заданий, технических условий на оборудование, а также при проведении процедур сертификации производств предприятий-изготовителей оборудования для атомных электростанций в Системе добровольной сертификации эксплуатирующей организации ОАО "Концерн Росэнергоатом"
Оглавление:	1 Область применения 2 Нормативные ссылки 3 Термины и определения 4 Сокращения 5 Технические требования к трубопроводам и деталям трубопроводов    5.1 Общие требования к трубопроводам и деталям трубопроводов, их основным параметрам и Техническим характеристикам    5.2 Классификация трубопроводов    5.3 Требования к способности трубопроводов выполнять свои функции в установленном проектом АЭС объеме с учетом возможных механических, термических, химических и прочих воздействий проектных аварий    5.4 Требования к трубопроводам по стойкости к внешним воздействующим факторам    5.5 Требования к показателям надежности трубопровода и его составных частей    5.6 Требования по устойчивости трубопроводов к воздействию специальных сред    5.7 Требования по обеспечению безопасности    5.8 Требования к применяемым в трубопроводах материалам, полуфабрикатам и комплектующим, методам контроля при изготовлении    5.9 Требования к технологичности трубопроводов, метрологическому обеспечению разработки, производства и эксплуатации    5.10 Требования к правилам приемки    5.11 Требования к методам контроля    5.12 Требования к маркировке и упаковке    5.13 Требования к транспортированию и хранению    5.14 Требуемые гарантийные сроки эксплуатации (гарантии изготовителя и поставщика)    5.15 Требования к составу сопроводительной документации
Разработан:	ОАО ЭНИЦ ООО НЭЦЯТ (Нижегородский экспертный центр ядерных технологий)
Утверждён:	02.04.2014 ОАО Концерн Росэнергоатом (9/366-П)
Принят:	17.12.2013 Билибинская АЭС (07/9175) 19.12.2013 Курская АЭС (9/Ф06/4670-вн) 17.02.2013 Ростовская АЭС (9/04-02/1638-вн) 17.12.2013 Балаковская АЭС (ОПКАП-2-10/21507) 16.02.2013 Калининская АЭС (70-04/20174)
Расположен в:	Техническая документация

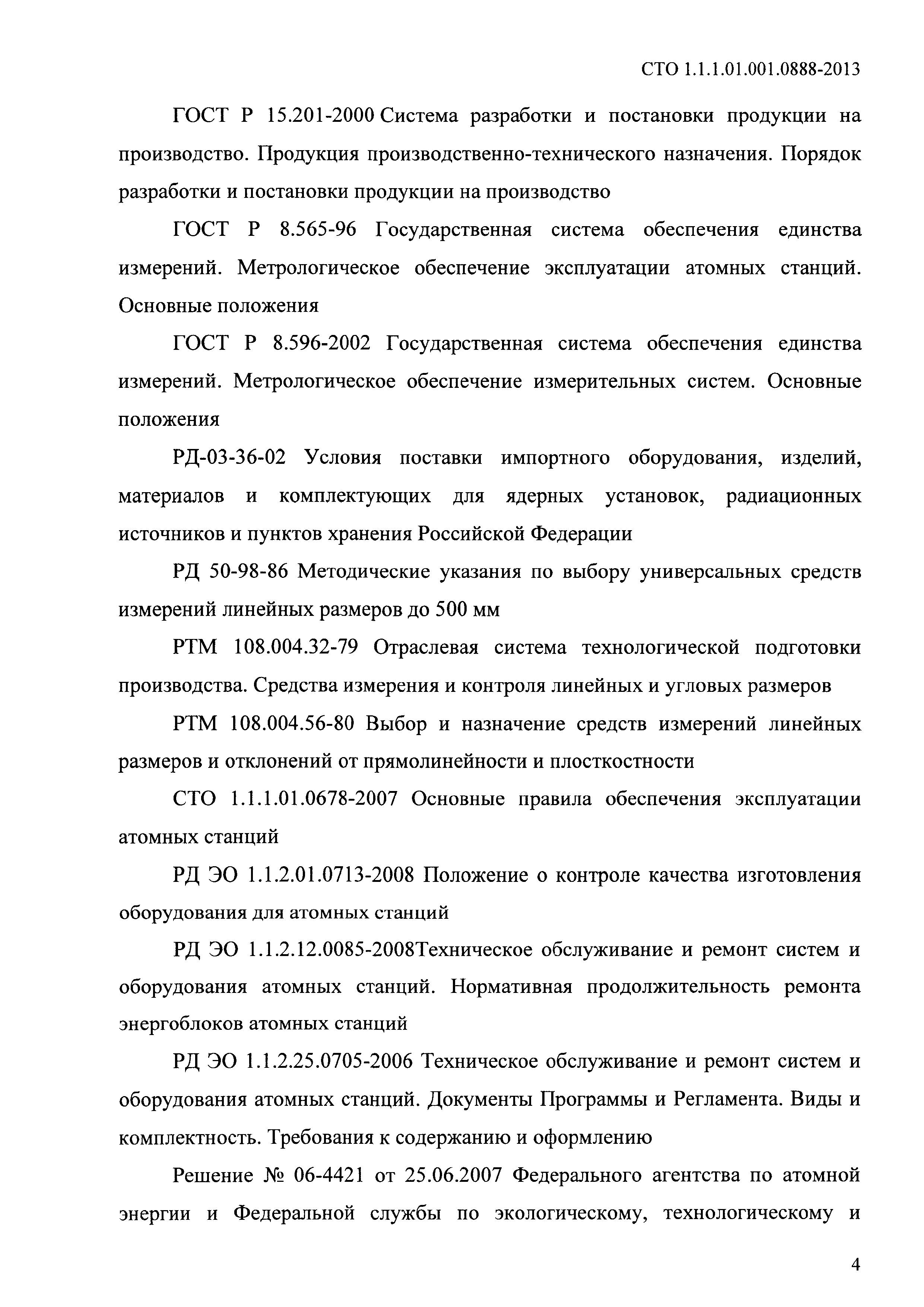

Нормативные ссылки:	ГОСТ 15150-69 «Машины, приборы и другие технические изделия. Исполнения для различных климатических районов. Категории, условия эксплуатации, хранения и транспортирования в части воздействия климатических факторов внешней среды» ГОСТ 26291-84 «Надежность атомных станций и их оборудования. Общие положения и номенклатура показателей» ГОСТ 14.205-83 «Технологичность конструкции изделий. Термины и определения» ГОСТ 27.002-89 «Надежность в технике. Основные понятия. Термины и определения» ГОСТ 14192-96 «Маркировка грузов» ГОСТ 12.2.003-91 «Система стандартов безопасности труда. Оборудование производственное. Общие требования безопасности» ГОСТ 23170-78 «Упаковка для изделий машиностроения. Общие требования» ПНАЭ Г-01-011-97 «Общие положения обеспечения безопасности атомных станций» ГОСТ 27.003-90 «Надежность в технике. Состав и общие правила задания требований по надежности» ГОСТ 15.005-86 «Система разработки и постановки продукции на производство. Создание изделий единичного и мелкосерийного производства, собираемых на месте эксплуатации» ГОСТ Р 15.201-2000 «Система разработки и постановки продукции на производство. Продукция производственно-технического назначения. Порядок разработки и постановки продукции на производство» ГОСТ Р 8.596-2002 «Государственная система обеспечения единства измерений. Метрологическое обеспечение измерительных систем. Основные положения» ГОСТ 21623-76 «Система технического обслуживания и ремонта техники. Показатели для оценки ремонтопригодности. Термины и определения» ГОСТ 23660-79 «Система технического обслуживания и ремонта техники. Обеспечение ремонтопригодности при разработке изделий» ГОСТ 27782-88 «Материалоемкость изделий машиностроения. Термины и определения» ГОСТ 8.051-81 «Государственная система обеспечения единства измерений. Погрешности, допускаемые при измерении линейных размеров до 500 мм» ГОСТ Р 8.565-96 «Государственная система обеспечения единства измерений. Метрологическое обеспечение эксплуатации атомных станций. Основные положения» НП 031-01 «Нормы проектирования сейсмостойких атомных станций» РД 03-36-2002 «Условия поставки импортного оборудования, изделий и комплектующих для ядерных установок, радиационных источников и пунктов хранения Российской Федерации» ПНАЭ Г-7-008-89 «Правила устройства и безопасной эксплуатации оборудования и трубопроводов атомных энергетических установок» ПНАЭ Г-7-009-89 «Оборудование и трубопроводы атомных энергетических установок. Сварка и наплавка. Основные положения» ПНАЭ Г-7-010-89 «Оборудование и трубопроводы атомных энергетических установок. Сварные соединения и наплавки. Правила контроля» НП 045-03 «Правила устройства и безопасной эксплуатации трубопроводов пара и горячей воды для объектов использования атомной энергии» ГОСТ Р 1.9-2004 «Стандартизация в Российской Федерации. Знак соответствия национальным стандартам Российской Федерации. Изображение. Порядок применения» РД 50-98-86 «Методические указания. Выбор универсальных средств измерений линейных размеров до 500 мм (по применению ГОСТ 8.051-81)» НП 064-05 «Учет внешних воздействий природного и техногенного происхождения на объекты использования атомной энергии» НП 071-06 «Правила оценки соответствия оборудования, комплектующих, материалов и полуфабрикатов, поставляемых на объекты использования атомной энергии» ПНАЭ Г-7-019-89 «Унифицированная методика контроля основных материалов (полуфабрикатов), сварных соединений и наплавки оборудования и трубопроводов АЭУ. Контроль герметичности. Газовые и жидкостные методы» ПНАЭ Г-7-002-86 «Нормы расчета на прочность оборудования и трубопроводов атомных энергетических установок» СТО 1.1.1.01.0678-2007 «Основные правила обеспечения эксплуатации атомных станций» РД ЭО 1.1.2.25.0705-2006 «Техническое обслуживание и ремонт систем и оборудования атомных станций. Документы программы и регламента. Виды и комплектность. Требования к содержанию и оформлению» РД ЭО 1.1.2.01.0713-2008 «Положение о контроле качества изготовления оборудования для атомных станций»
