Скачать ГОСТ 32484.3-2013 Болтокомплекты высокопрочные для предварительного натяжения конструкционные. Система HR - комплекты шестигранных болтов и гаекДата актуализации: 10.08.2017 ГОСТ 32484.3-2013
Болтокомплекты высокопрочные для предварительного натяжения конструкционные. Система HR - комплекты шестигранных болтов и гаекОбозначение: | ГОСТ 32484.3-2013 | Обозначение англ: | GOST 32484.3-2013 | Статус: | введен впервые | Название рус.: | Болтокомплекты высокопрочные для предварительного натяжения конструкционные. Система HR - комплекты шестигранных болтов и гаек | Название англ.: | High-strength structural bolting assemblies for preloading. System HR-hexagon bolt and nut assemblies | Дата добавления в базу: | 21.05.2015 | Дата актуализации: | 05.05.2017 | Дата введения: | 01.07.2015 | Область применения: | Стандарт совместно с ГОСТ 32484.1 устанавливает требования для комплектов высокопрочных болтов и гаек системы HR для соединений с предварительным натяжением с увеличенным размером под ключ, с резьбой от М12 до М36 классов прочности 8.8/8 и 10.9/10, применяемых в болтовых соединениях металлических конструкций в строительстве и машиностроении, эксплуатируемых в различных макроклиматических районах по ГОСТ 15150. Болт и гайка в этом стандарте были разработаны так, чтобы достигать усилия предварительного натяжения не менее 0,7fub x As (0,7 от номинального предела прочности на площадь сечения болта) и получить податливость за счет преимущественной пластической деформации стержня болта. Для этой цели компоненты болтокомплекта имеют следующие характеристики: - высота гайки соответствует, в среднем, 0,85 диаметра резьбы; - болт с нормальной длиной резьбы. Болт и гайка согласно этому документу применяют совместно с шайбами по ГОСТ 32484.6 или ГОСТ 32484.5 (только под гайку). Метод испытания на предварительное натяжение установлен в ГОСТ 32484.2. | Оглавление: | 1 Область применения 2 Нормативные ссылки 3 Болты 3.1 Конструкция и размеры болтов 3.2 Требования к болтам и ссылочные стандарты 3.3 Обезуглероживание резьбы болтов 3.4 Маркировка болтов 4 Гайки Конструкции и размеры гаек 4.2 Требования к гайкам и ссылочные стандарты 4.3. Пробная нагрузка для гаек 4.4 Обезуглероживание резьбы гайки 4.5 Маркировка гаек 5 Обозначение болтокомплекта 6 Комплектуемые шайбы 7 Технологические характеристики болтокомплекта 7.1 Общие положения 7.2 Максимальное усилие в болте во время испытания на коэффициент закручивания (Fbi max) 7.3. Угол, на который поворачивают гайки (или болт) начиная от предварительного натяжения 0,7 fub x As до достижения Fbi max (Дельта Тета2) 7.4. Угол, на который поворачивают гайки (или болт) начиная от предварительного натяжения 0,7 fub x As до тех пор, пока Fbi снова снизится до 0,7 Fbi x As (Дельта Тета2) 7.5 Индивидуальные значения, среднее значение и коэффициент вариации коэффициента закручивания (k-фактор) Приложение ДА (рекомендуемое) Рекомендуемые усилия натяжения болтокомплектов для определения коэффициента закручивания Приложение ДБ (справочное) Разделы международного стандарта EN 14399-3:2005, которые применены в настоящем стандарте с модификацией их содержания для учета особенностей межгосударственной стандартизации | Разработан: | ООО Научно-производственный центр мостов
| Утверждён: | 14.11.2013 Межгосударственный Совет по стандартизации, метрологии и сертификации (Inter-Governmental Council on Standardization, Metrology, and Certification 44-2013) 07.04.2014 Федеральное агентство по техническому регулированию и метрологии (316-ст)
| Издан: | Стандартинформ (2013 г. )
| Расположен в: |
| Список изменений: | | Нормативные ссылки: | |
![ГОСТ 32484.3-2013](../../../Data2/1/4293771/4293771558.files/0.gif) ![ГОСТ 32484.3-2013](../../../Data2/1/4293771/4293771558.files/1.gif) ![ГОСТ 32484.3-2013](../../../Data2/1/4293771/4293771558.files/2.gif) ![ГОСТ 32484.3-2013](../../../Data2/1/4293771/4293771558.files/3.gif) ![ГОСТ 32484.3-2013](../../../Data2/1/4293771/4293771558.files/4.gif) ![ГОСТ 32484.3-2013](../../../Data2/1/4293771/4293771558.files/5.gif) ![ГОСТ 32484.3-2013](../../../Data2/1/4293771/4293771558.files/6.gif) ![ГОСТ 32484.3-2013](../../../Data2/1/4293771/4293771558.files/7.gif) ![ГОСТ 32484.3-2013](../../../Data2/1/4293771/4293771558.files/8.gif) ![ГОСТ 32484.3-2013](../../../Data2/1/4293771/4293771558.files/9.gif) ![ГОСТ 32484.3-2013](../../../Data2/1/4293771/4293771558.files/10.gif) ![ГОСТ 32484.3-2013](../../../Data2/1/4293771/4293771558.files/11.gif) ![ГОСТ 32484.3-2013](../../../Data2/1/4293771/4293771558.files/12.gif) ![ГОСТ 32484.3-2013](../../../Data2/1/4293771/4293771558.files/13.gif) ![ГОСТ 32484.3-2013](../../../Data2/1/4293771/4293771558.files/14.gif) ![ГОСТ 32484.3-2013](../../../Data2/1/4293771/4293771558.files/15.gif) ![ГОСТ 32484.3-2013](../../../Data2/1/4293771/4293771558.files/16.gif) ![ГОСТ 32484.3-2013](../../../Data2/1/4293771/4293771558.files/17.gif) ![ГОСТ 32484.3-2013](../../../Data2/1/4293771/4293771558.files/18.gif) ![ГОСТ 32484.3-2013](../../../Data2/1/4293771/4293771558.files/19.gif) ![ГОСТ 32484.3-2013](../../../Data2/1/4293771/4293771558.files/20.gif) ![ГОСТ 32484.3-2013](../../../Data2/1/4293771/4293771558.files/21.gif) ![ГОСТ 32484.3-2013](../../../Data2/1/4293771/4293771558.files/22.gif) ![ГОСТ 32484.3-2013](../../../Data2/1/4293771/4293771558.files/23.gif) ![ГОСТ 32484.3-2013](../../../Data2/1/4293771/4293771558.files/24.gif) ![ГОСТ 32484.3-2013](../../../Data2/1/4293771/4293771558.files/25.gif) ![ГОСТ 32484.3-2013](../../../Data2/1/4293771/4293771558.files/26.gif) ![ГОСТ 32484.3-2013](../../../Data2/1/4293771/4293771558.files/27.gif) ![ГОСТ 32484.3-2013](../../../Data2/1/4293771/4293771558.files/28.gif) ![ГОСТ 32484.3-2013](../../../Data2/1/4293771/4293771558.files/29.gif) ![ГОСТ 32484.3-2013](../../../Data2/1/4293771/4293771558.files/30.gif) ![ГОСТ 32484.3-2013](../../../Data2/1/4293771/4293771558.files/31.gif)

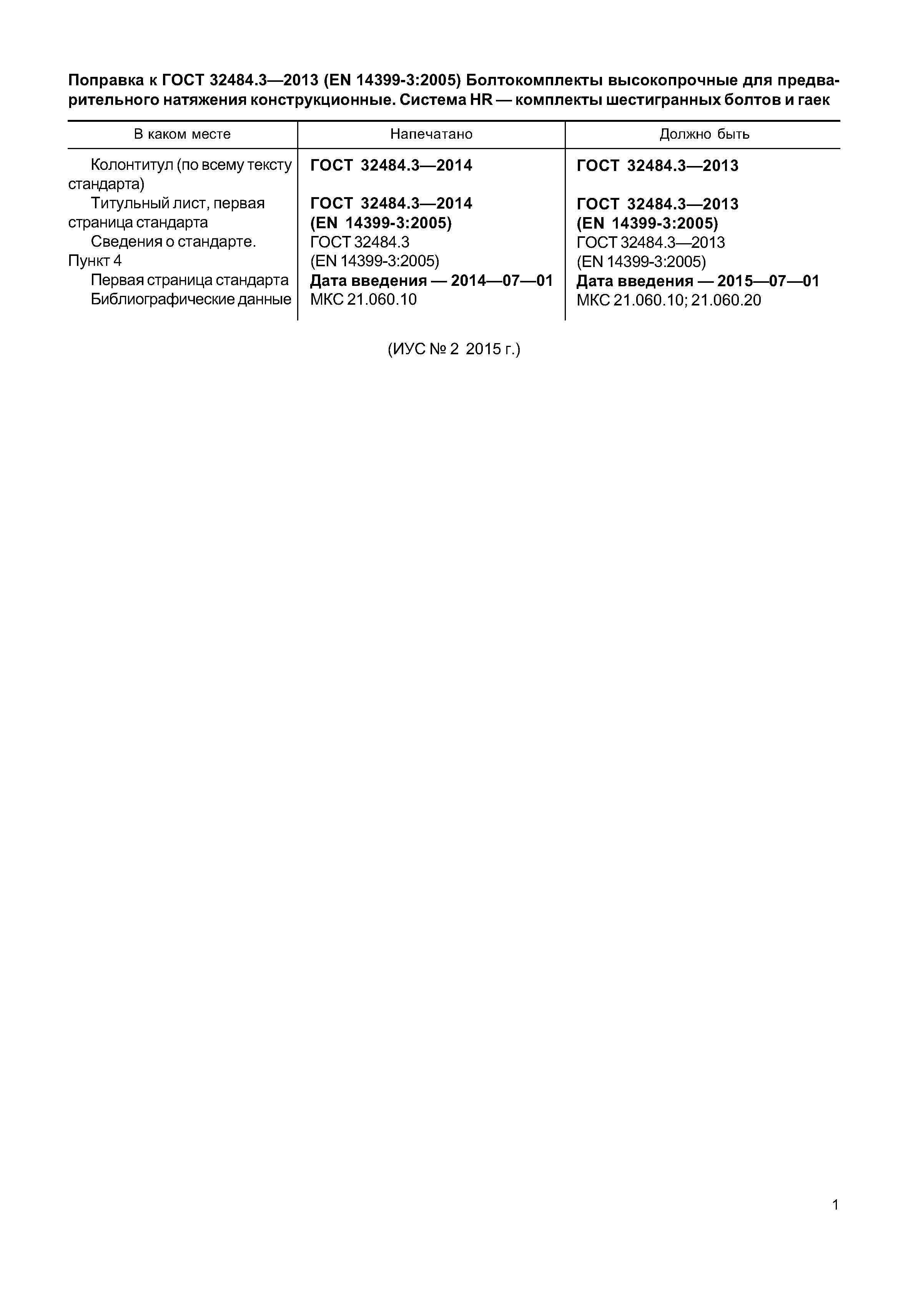

Текстовое изменение Поправка от 04.03.2015
|
