Скачать ГОСТ Р 56006-2014 Арматура трубопроводная. Испытания и приемка на объектах магистральных газопроводов перед вводом их в эксплуатацию. Общие технические требования

Дата актуализации: 10.08.2017

ГОСТ Р 56006-2014

Арматура трубопроводная. Испытания и приемка на объектах магистральных газопроводов перед вводом их в эксплуатацию. Общие технические требования

Обозначение:	ГОСТ Р 56006-2014
Обозначение англ:	GOST R 56006-2014
Статус:	введен впервые
Название рус.:	Арматура трубопроводная. Испытания и приемка на объектах магистральных газопроводов перед вводом их в эксплуатацию. Общие технические требования
Название англ.:	Pipeline valves. Testing and acceptance on objects of the gas main pipelines before commissioning. General technical requirements
Дата добавления в базу:	21.05.2015
Дата актуализации:	05.05.2017
Дата введения:	01.01.2015

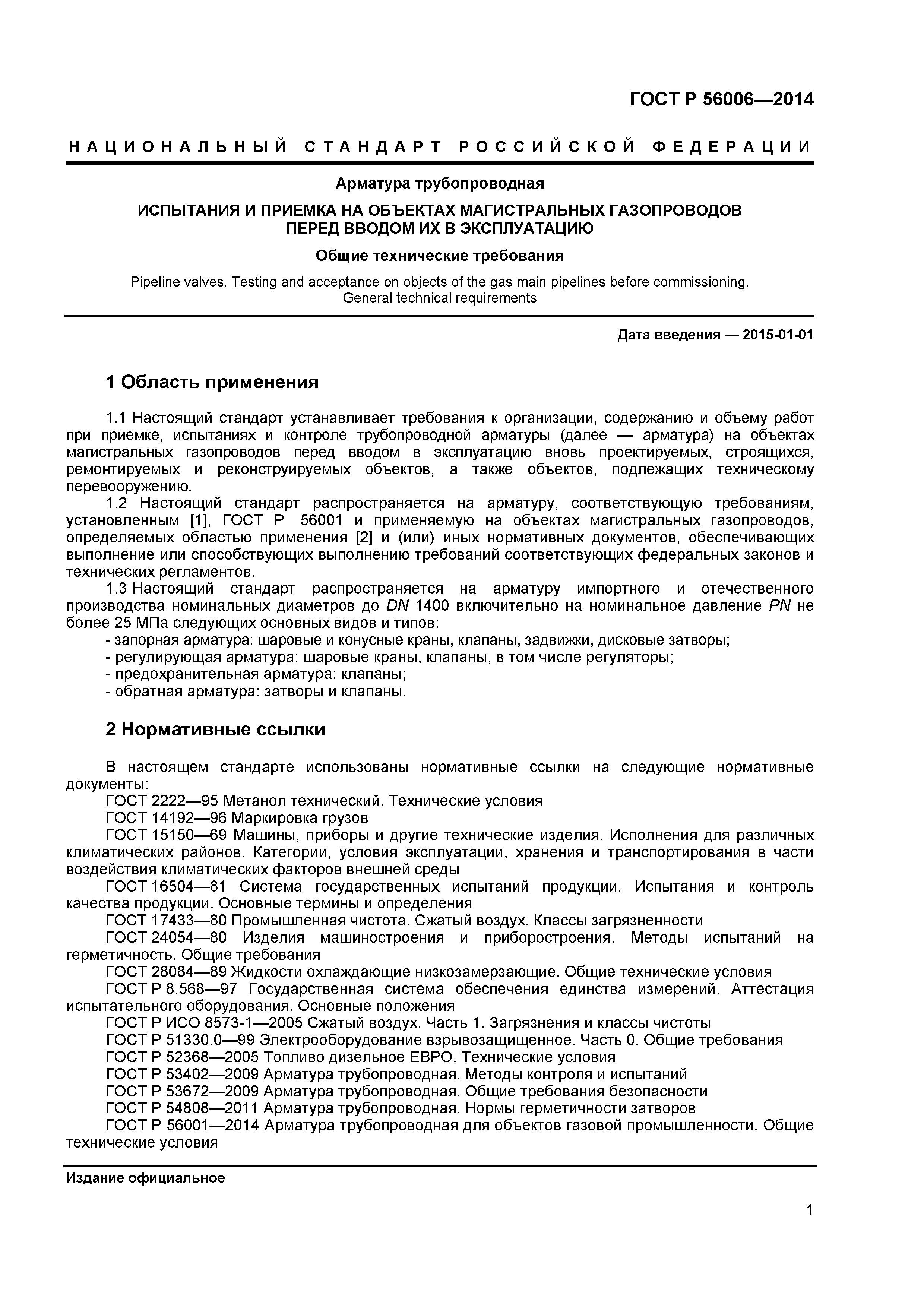

Область применения:	Стандарт устанавливает требования к организации, содержанию и объему работ при приемке, испытаниях и контроле трубопроводной арматуры на объектах магистральных газопроводов перед вводом в эксплуатацию вновь проектируемых, строящихся, ремонтируемых и реконструируемых объектов, а также объектов, подлежащих техническому перевооружению. Стандарт распространяется на арматуру, соответствующую требованиям, установленным [1], ГОСТ Р (проект) и применяемую на объектах магистральных газопроводов, определяемых областью применения [2] и (или) иных нормативных документов, обеспечивающих выполнение или способствующих выполнению требований соответствующих федеральных законов и технических регламентов. Стандарт распространяется на арматуру импортного и отечественного производства номинальных диаметров до DN 1400 включительно на номинальное давление PN не более 25 МПа следующих основных видов и типов: - запорная арматура: шаровые и конусные краны, клапаны, задвижки, дисковые затворы; - регулирующая арматура: шаровые краны, клапаны, в том числе регуляторы; - предохранительная арматура: клапаны; - обратная арматура: затворы и клапаны.

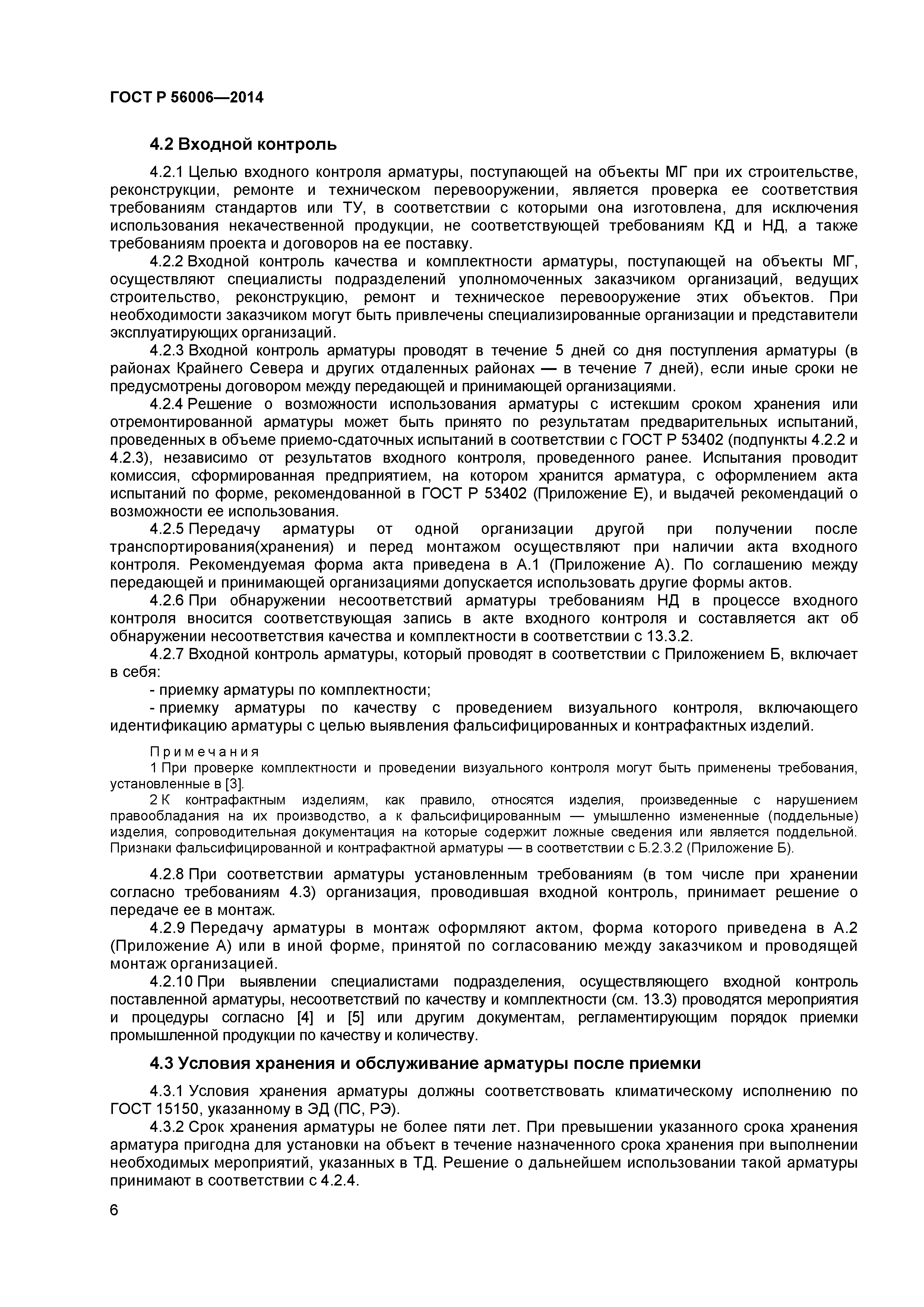

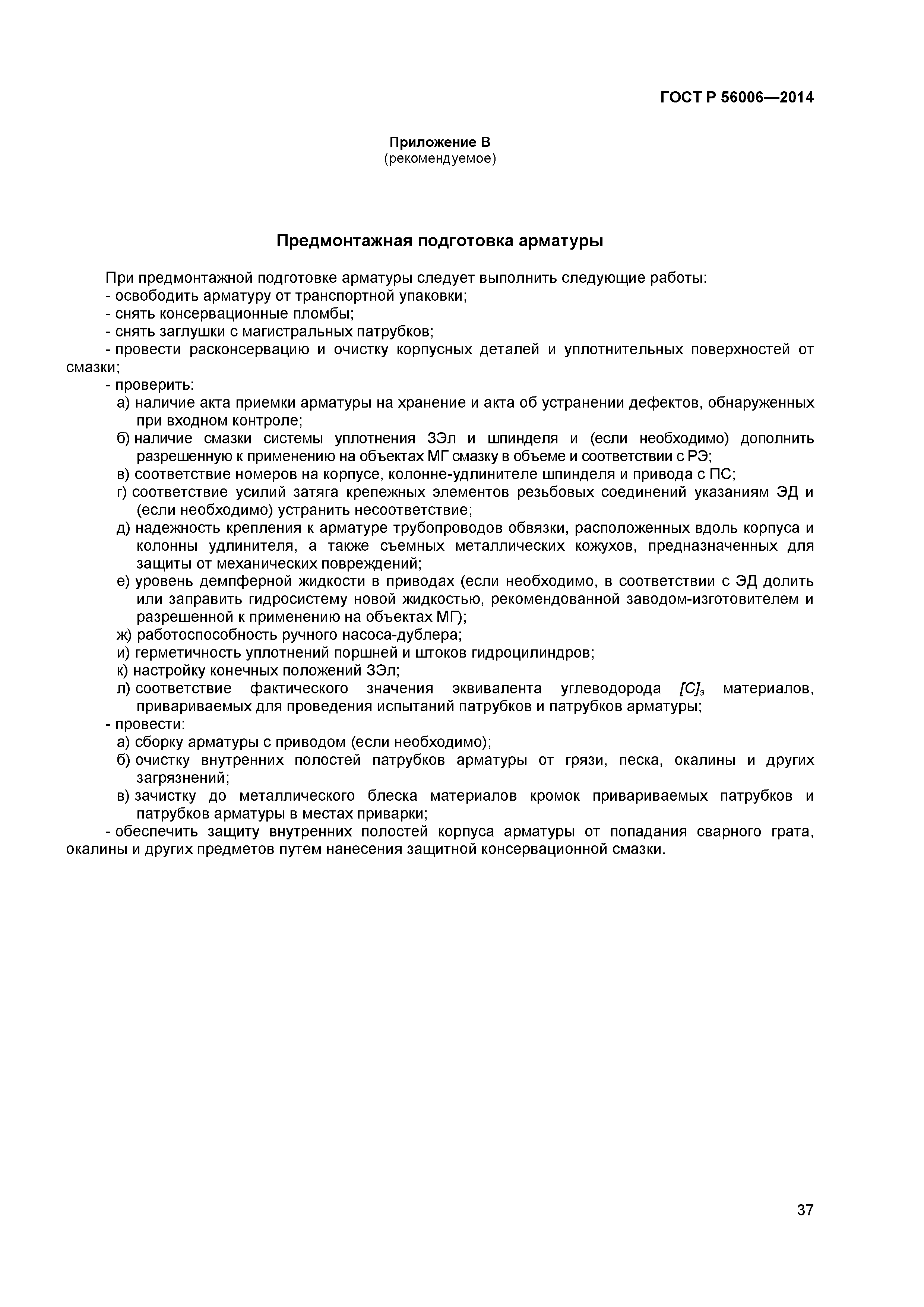

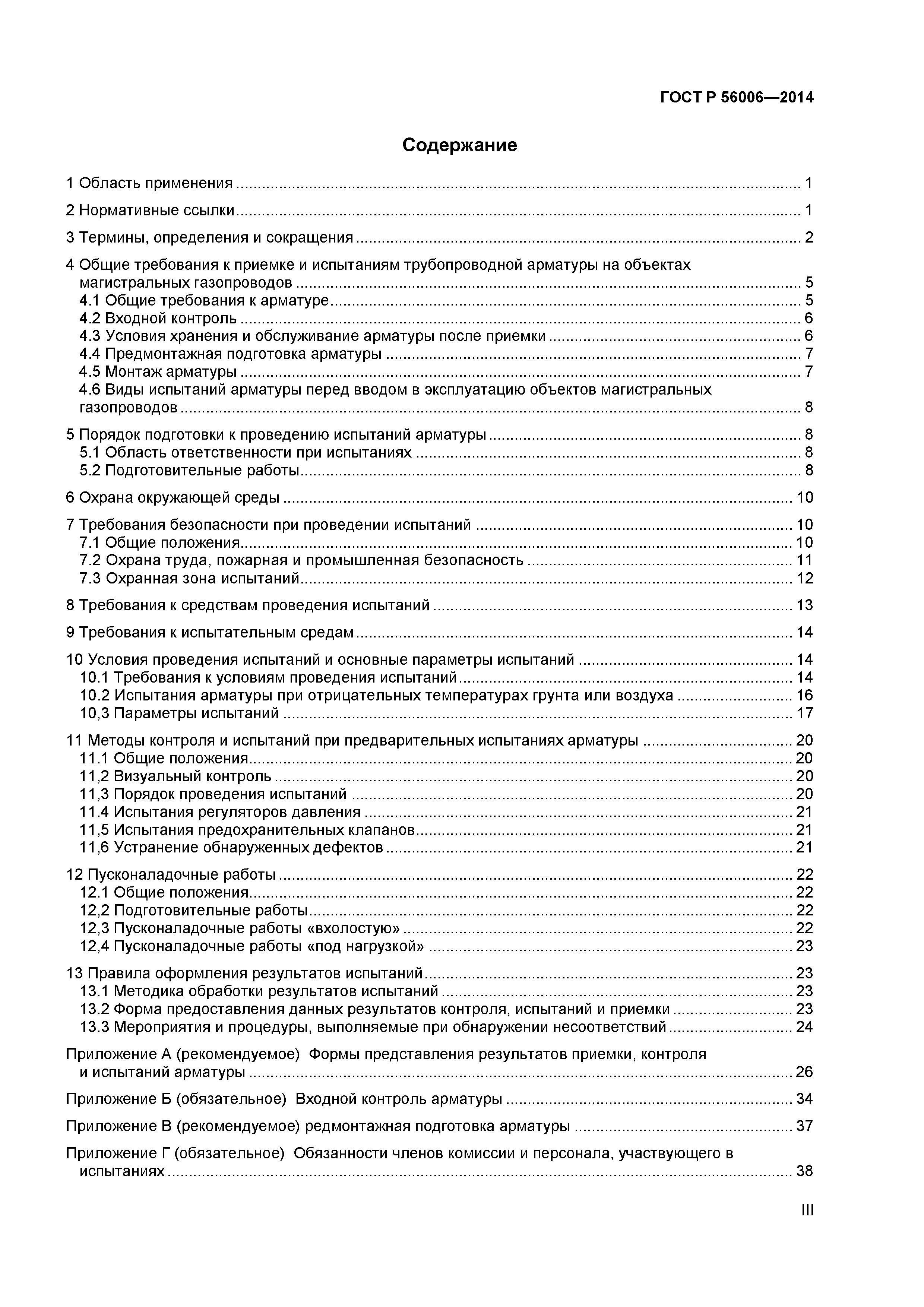

Оглавление:	1 Область применения 2 Нормативные ссылки 3 Термины, определения и сокращения 4 Общие требования к приемке и испытаниям трубопроводной арматуры на объектах магистральных газопроводов    4.1 Общие требования к арматуре    4.2 Входной контроль    4.3 Условия хранения и обслуживание арматуры после приемки    4.4 Предмонтажная подготовка арматуры    4.5 Монтаж арматуры    4.6 Виды испытаний арматуры перед вводом в эксплуатацию объектов магистральных газопроводов 5 Порядок подготовки к проведению испытаний арматуры    5.1 Область ответственности при испытаниях    5.2 Подготовительные работы 6 Охрана окружающей среды 7 Требования безопасности при проведении испытаний    7.1 Общие положения    7.2 Охрана труда, пожарная и промышленная безопасность    7.3 Охранная зона испытаний 8 Требования к средствам проведения испытаний 9 Требования к испытательным средам 10 Условия проведения испытаний и основные параметры испытаний    10.1 Требования к условиям проведения испытаний    10.2 Испытания арматуры при отрицательных температурах грунта или воздуха    10.3 Параметры испытаний 11 Методы контроля и испытаний при предварительных испытаниях арматуры    11.1 Общие положения    11.2 Визуальный контроль    11.3 Порядок проведения испытаний    11.4 Испытания регуляторов давления    11.5 Испытания предохранительных клапанов    11.6 Устранение обнаруженных дефектов 12 Пусконаладочные работы    12.1 Общие положения    12.2 Подготовительные работы    12.3 Пусконаладочные работы "вхолостую"    12.4 Пусконаладочные работы "под нагрузкой" 13 Правила оформления результатов испытаний    13.1 Методика обработки результатов испытаний    13.2 Форма предоставления данных результатов контроля, испытаний и приемки    13.3 Мероприятия и процедуры, выполняемые при обнаружении несоответствий Приложение А (рекомендуемое) Формы представления результатов приемки, контроля и испытаний арматуры Приложение Б (обязательное) Входной контроль арматуры Приложение В (рекомендуемое) Предмонтажная подготовка арматуры Приложение Г (обязательное) Обязанности членов комиссии и персонала, участвующего в испытаниях Приложение Д (рекомендуемое) Принципиальные схемы испытательных стендов (участков) Приложение Е (рекомендуемое) Контроль и испытания арматуры при предварительных испытаниях Приложение Ж (рекомендуемое) Контроль и испытания арматуры при пусконаладочных работах Приложение И (рекомендуемое) Требования к содержанию эксплуатационной документации на арматуру Приложение К (рекомендуемое) Требования к маркировке арматуры Библиография
Разработан:	ОАО Оргэнергогаз ЗАО НПФ ЦКБА ООО Газпром ВНИИГАЗ
Утверждён:	24.04.2014 Федеральное агентство по техническому регулированию и метрологии (403-ст)
Издан:	Стандартинформ (2014 г. )
Расположен в:	Техническая документация Электроэнергия ДОБЫЧА И ПЕРЕРАБОТКА НЕФТИ, ГАЗА И СМЕЖНЫЕ ПРОИЗВОДСТВА Оборудование для нефтяной и газовой промышленности Оборудование для нефтяной и газовой промышленности в целом ГИДРАВЛИЧЕСКИЕ И ПНЕВМАТИЧЕСКИЕ СИСТЕМЫ И КОМПОНЕНТЫ ОБЩЕГО НАЗНАЧЕНИЯ Арматура трубопроводная Арматура трубопроводная в целом Экология ДОБЫЧА И ПЕРЕРАБОТКА НЕФТИ, ГАЗА И СМЕЖНЫЕ ПРОИЗВОДСТВА Оборудование для нефтяной и газовой промышленности Оборудование для нефтяной и газовой промышленности в целом ГИДРАВЛИЧЕСКИЕ И ПНЕВМАТИЧЕСКИЕ СИСТЕМЫ И КОМПОНЕНТЫ ОБЩЕГО НАЗНАЧЕНИЯ Арматура трубопроводная Арматура трубопроводная в целом
Нормативные ссылки:	СНиП 2.05.06-85* «Магистральные трубопроводы» Федеральный закон 116-ФЗ «О промышленной безопасности опасных производственных объектов» ВСН 014-89 «Строительство магистральных и промысловых трубопроводов. Охрана окружающей среды» ВСН 011-88 «Строительство магистральных и промысловых трубопроводов. Очистка полости и испытание» ГОСТ Р 51330.0-99 «Электрооборудование взрывозащищенное. Часть 0. Общие требования» ГОСТ Р 8.568-97 «Государственная система обеспечения единства измерений. Аттестация испытательного оборудования. Основные положения» СанПиН 2.1.7.1322-03 «Гигиенические требования к размещению и обезвреживанию отходов производства и потребления» ПБ 09-540-03 «Общие правила взрывобезопасности для взрывопожароопасных химических, нефтехимических и нефтеперерабатывающих производств» ПБ 03-585-03 «Правила устройства и безопасной эксплуатации технологических трубопроводов» ПР 50.2.006-94 «Государственная система обеспечения единства измерений. Порядок проведения поверки средств измерений» СП 2.1.7.1386-03 «Определение класса опасности токсичных отходов производства и потребления» ПБ 03-576-03 «Правила устройства и безопасной эксплуатации сосудов, работающих под давлением» ПБ 03-584-03 «Правила проектирования, изготовления и приемки сосудов и аппаратов стальных сварных» ПБ 08-624-03 «Правила безопасности в нефтяной и газовой промышленности» МУ 2.1.5.1183-03 «Санитарно-эпидемиологический надзор за использованием воды в системах технического водоснабжения промышленных предприятий» ГОСТ Р ИСО 8573-1-2005 «Сжатый воздух. Часть 1. Загрязнения и классы чистоты» ГОСТ Р 52368-2005 «Топливо дизельное ЕВРО. Технические условия» МИ 2304-08 «ГСОЕИ. Метрологический надзор, осуществляемый метрологическими службами юридических лиц. Основные положения» ГОСТ Р 53402-2009 «Арматура трубопроводная. Методы контроля и испытаний» ГОСТ Р 53672-2009 «Арматура трубопроводная. Общие требования безопасности» СП 2.3.3.2892-11 «Санитарно-гигиенические требования к организации и проведению работ с метанолом» Технический регламент Таможенного союза 010/2011 «О безопасности машин и оборудования» «Правила противопожарного режима в Российской Федерации» ГОСТ Р 54808-2011 «Арматура трубопроводная. Нормы герметичности затворов» ГОСТ Р 56001-2014 «Арматура трубопроводная для объектов газовой промышленности. Общие технические условия»
