Скачать ГОСТ 32388-2013 Трубопроводы технологические. Нормы и методы расчета на прочность, вибрацию и сейсмические воздействия

Дата актуализации: 10.08.2017

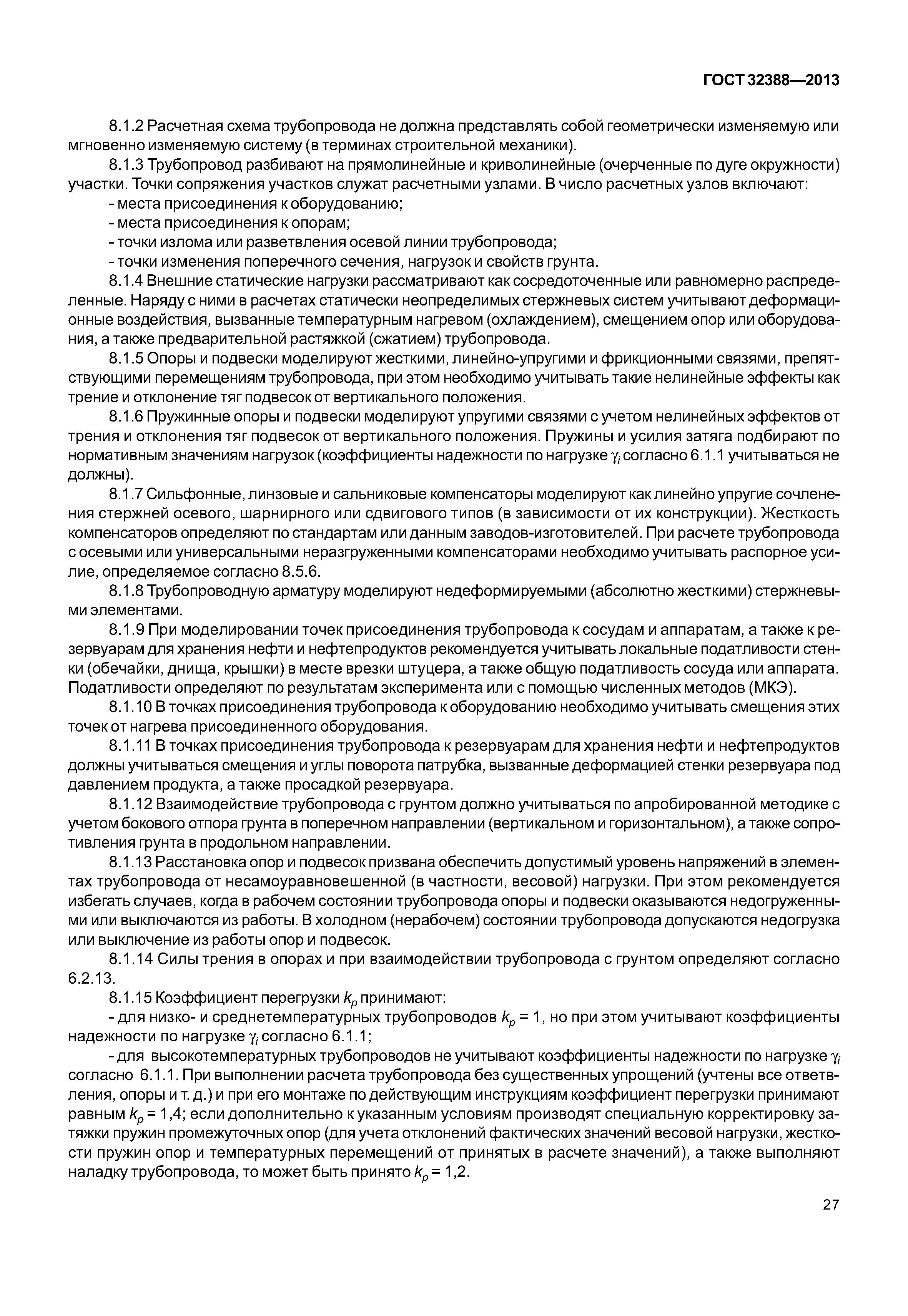

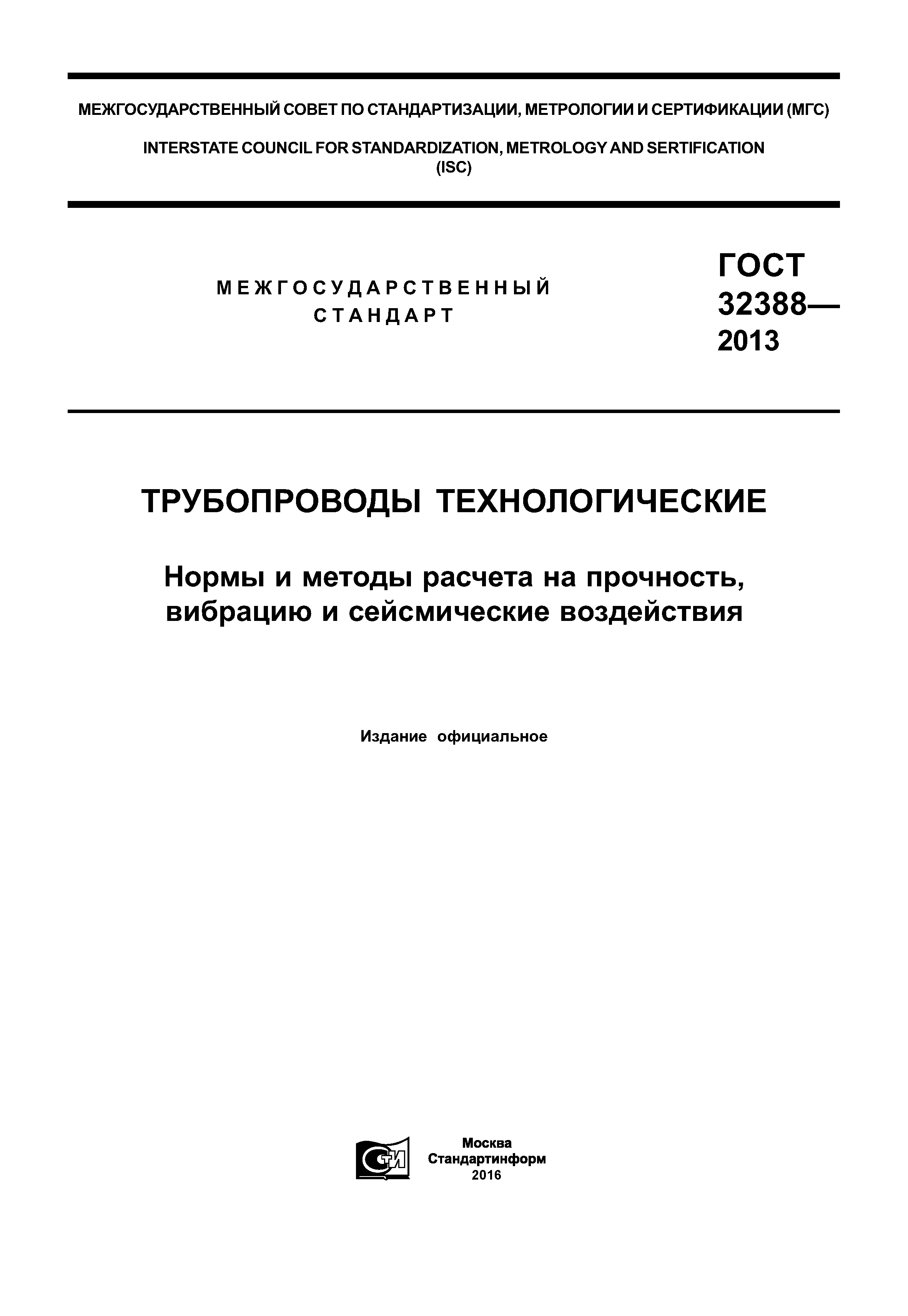

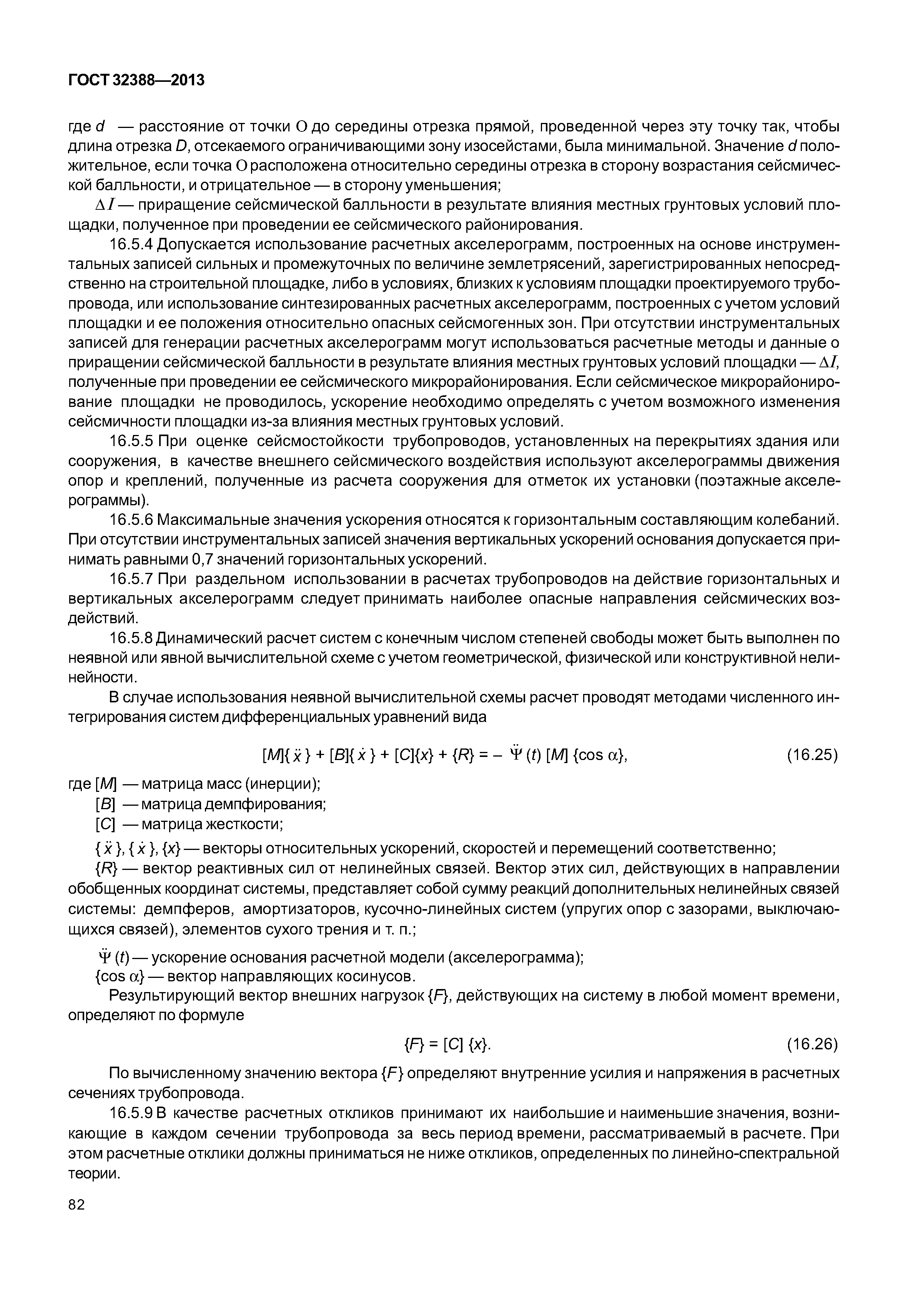

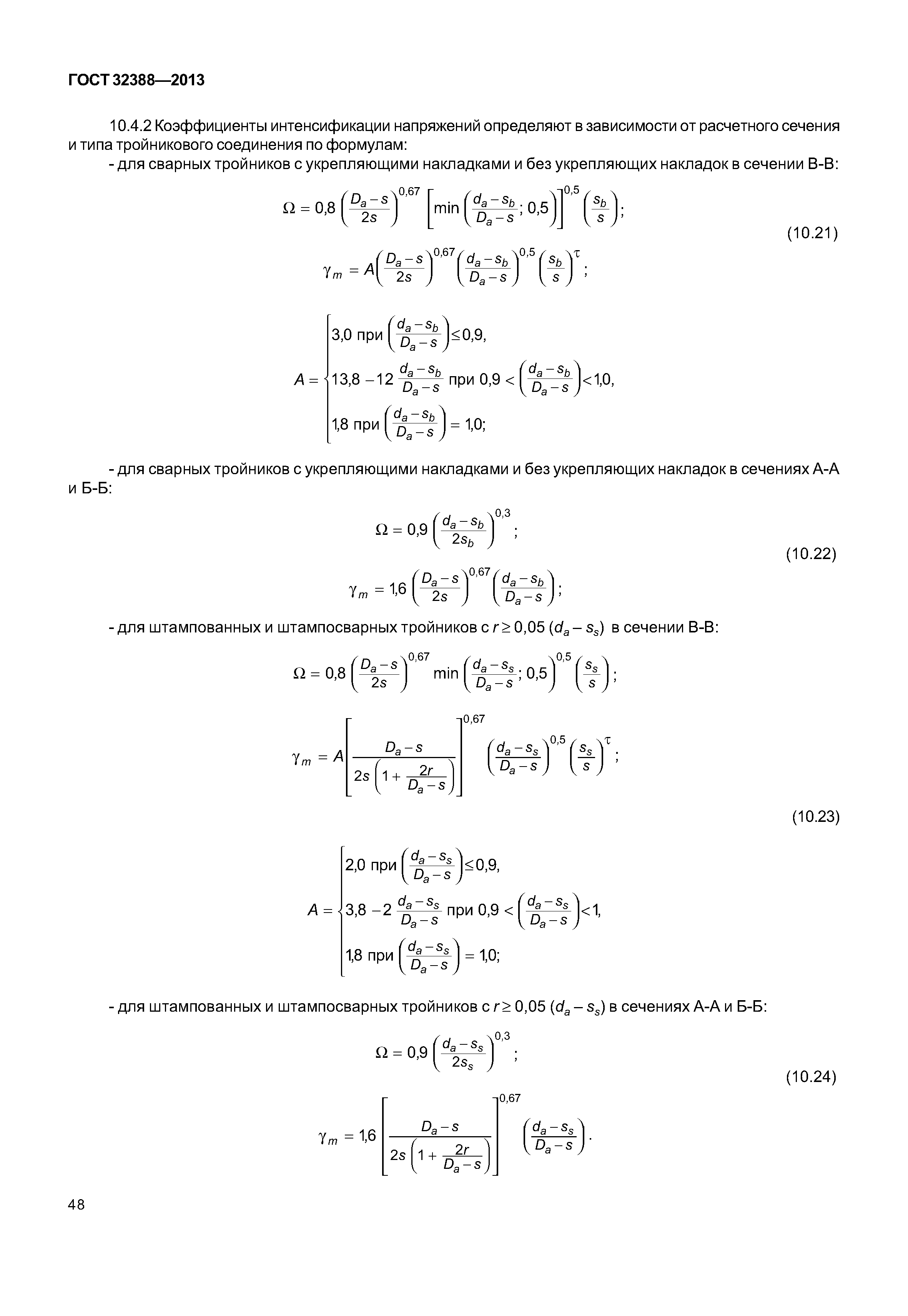

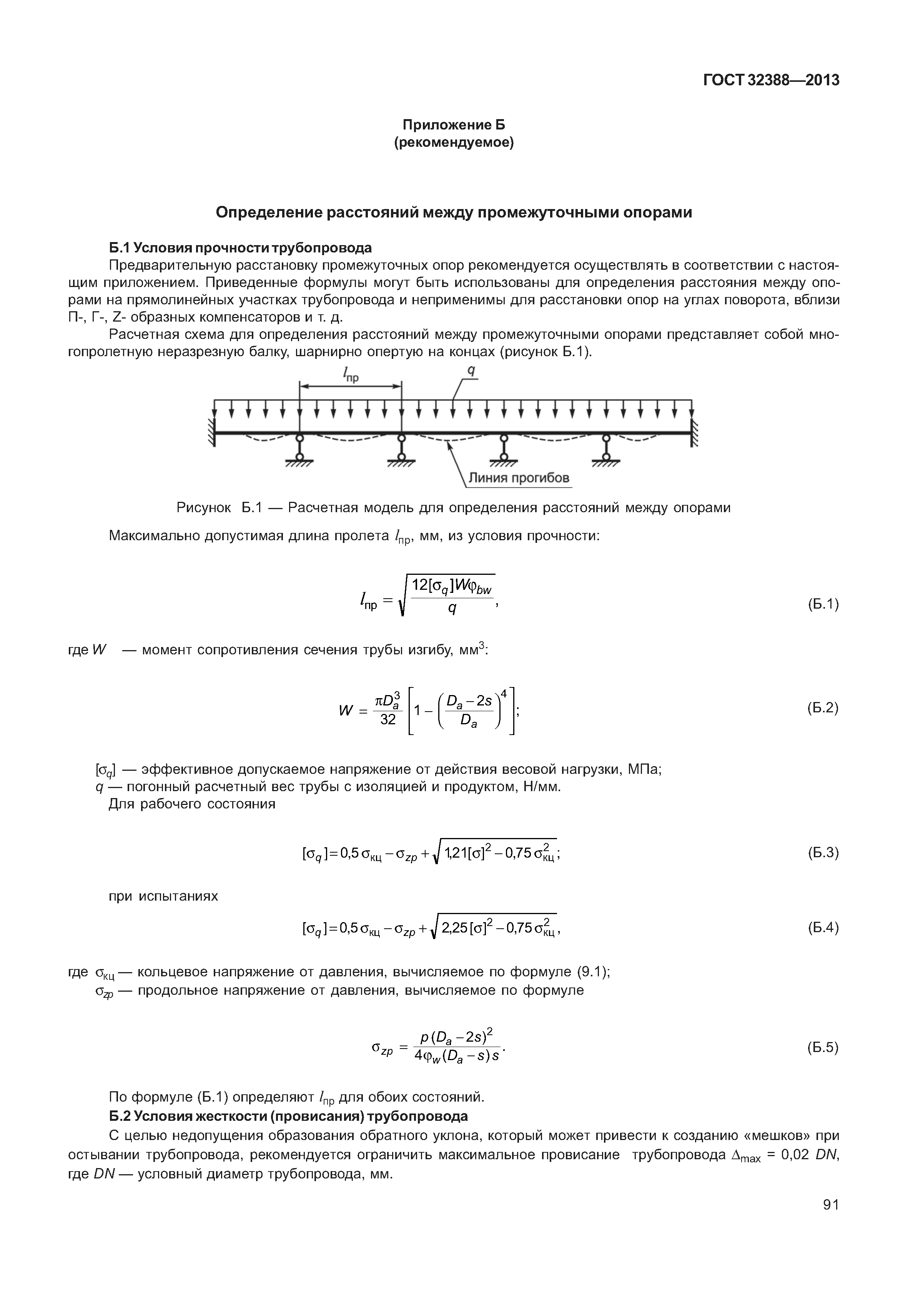

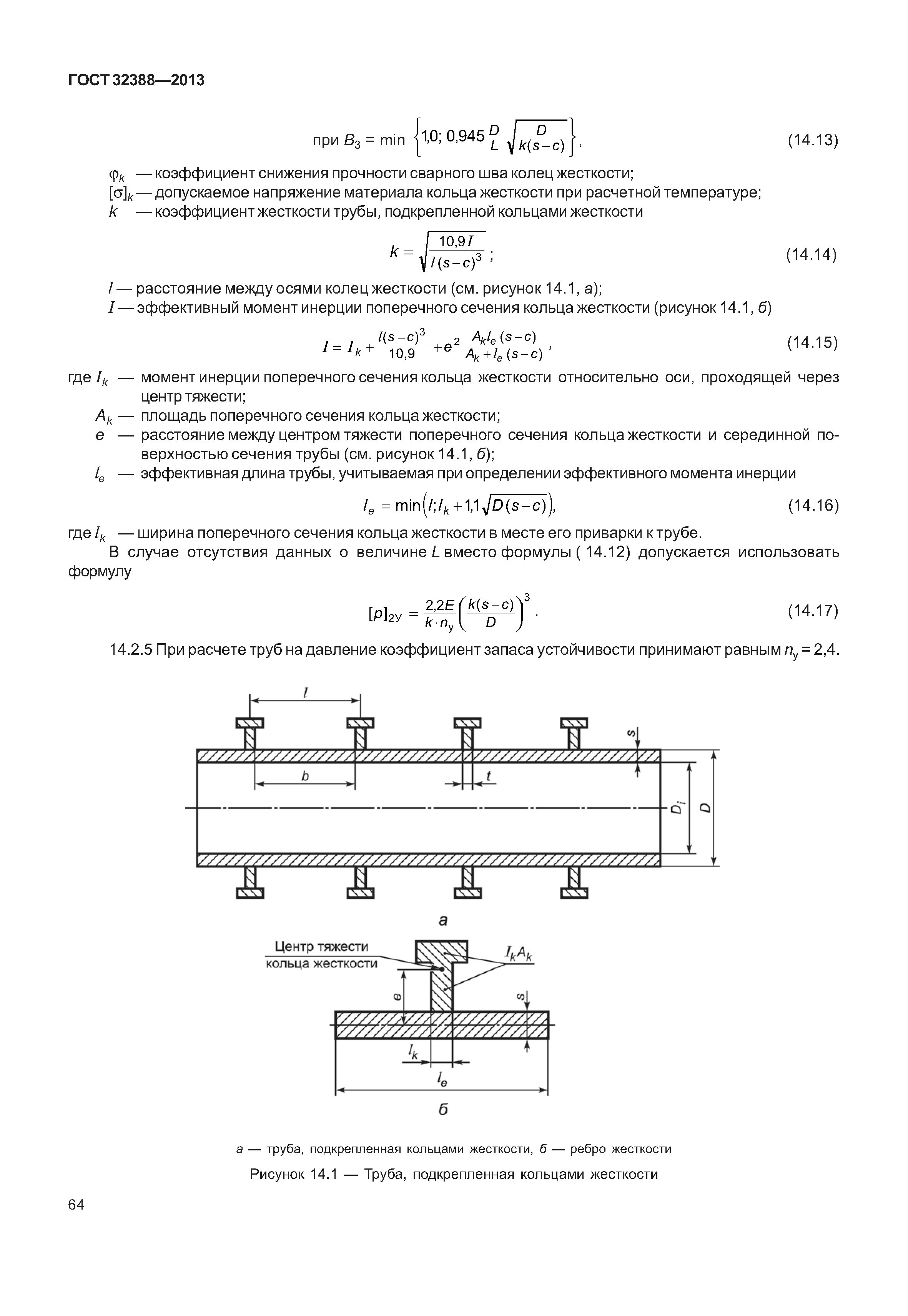

ГОСТ 32388-2013

Трубопроводы технологические. Нормы и методы расчета на прочность, вибрацию и сейсмические воздействия

Обозначение:	ГОСТ 32388-2013
Обозначение англ:	GOST 32388-2013
Статус:	введен впервые
Название рус.:	Трубопроводы технологические. Нормы и методы расчета на прочность, вибрацию и сейсмические воздействия
Название англ.:	Processing pipes. Standards and calculation methods for the stress, vibration and seismic effects
Дата добавления в базу:	21.05.2015
Дата актуализации:	05.05.2017
Дата введения:	01.08.2014

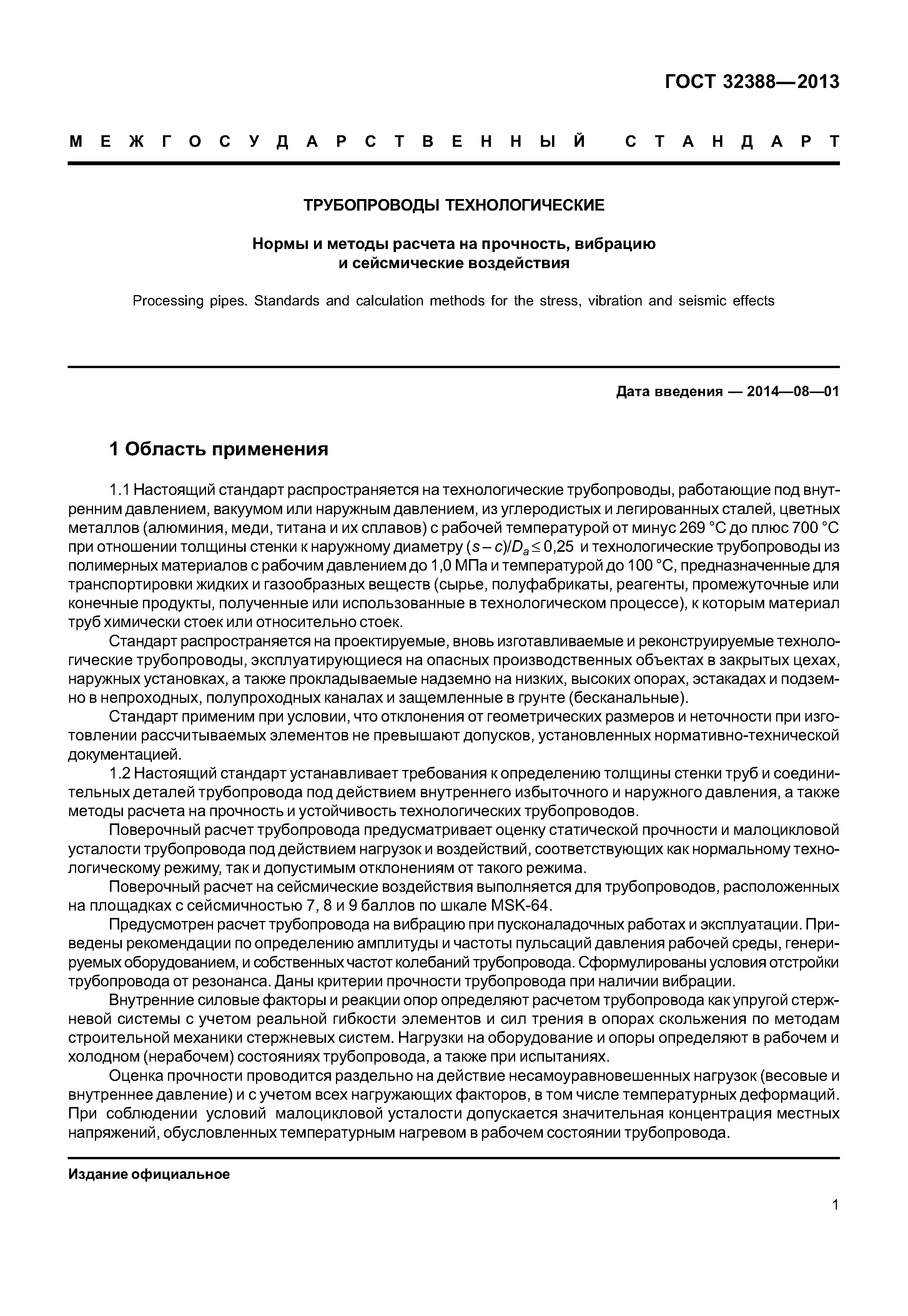

Область применения:	Стандарт распространяется на технологические трубопроводы, работающие под внутренним давлением, вакуумом или наружным давлением, из углеродистых и легированных сталей, цветных металлов (алюминия, меди, титана и их сплавов) с рабочей температурой от минус 269 град. С до плюс 700 град. С при отношении толщины стенки к наружному диаметру.

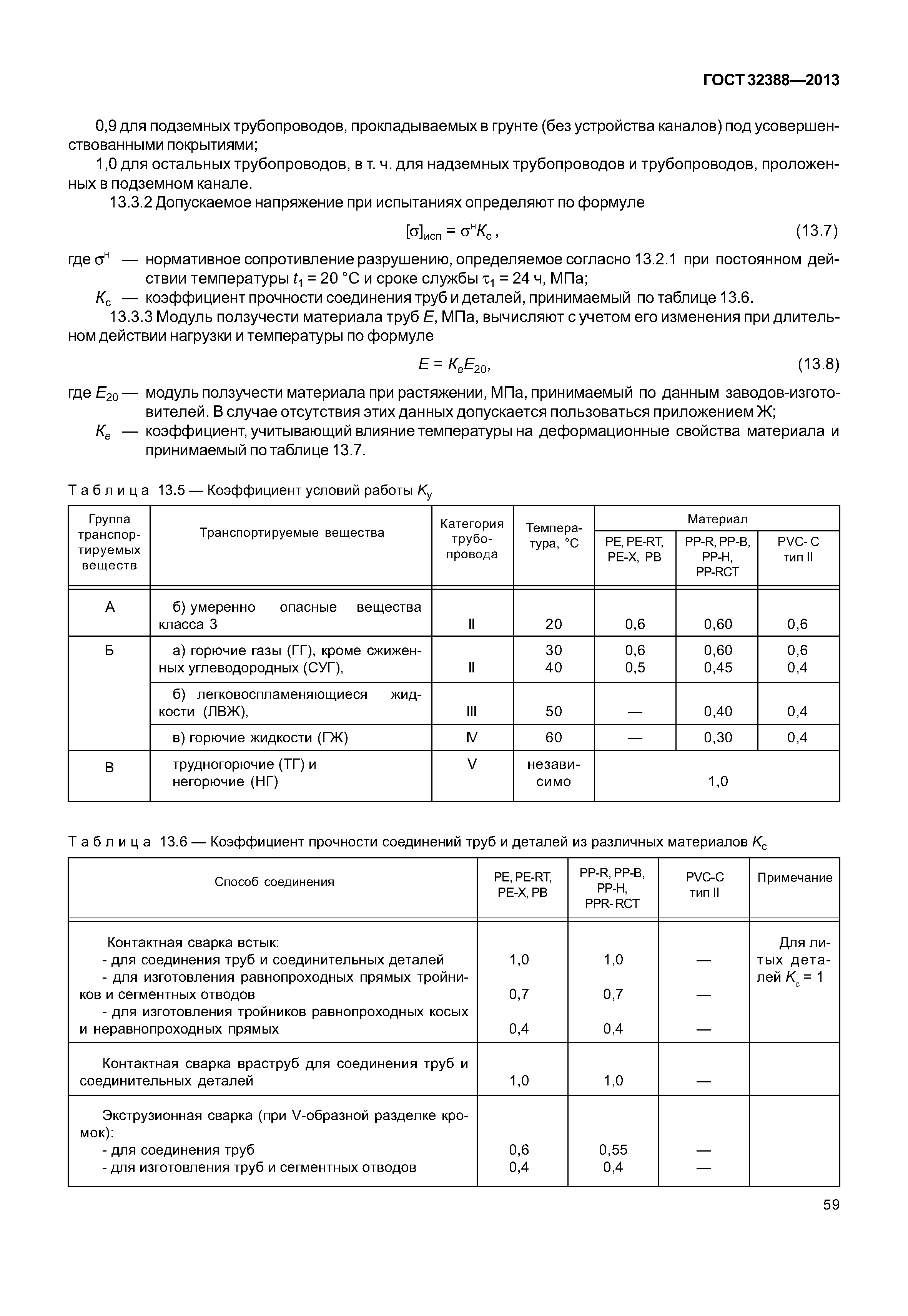

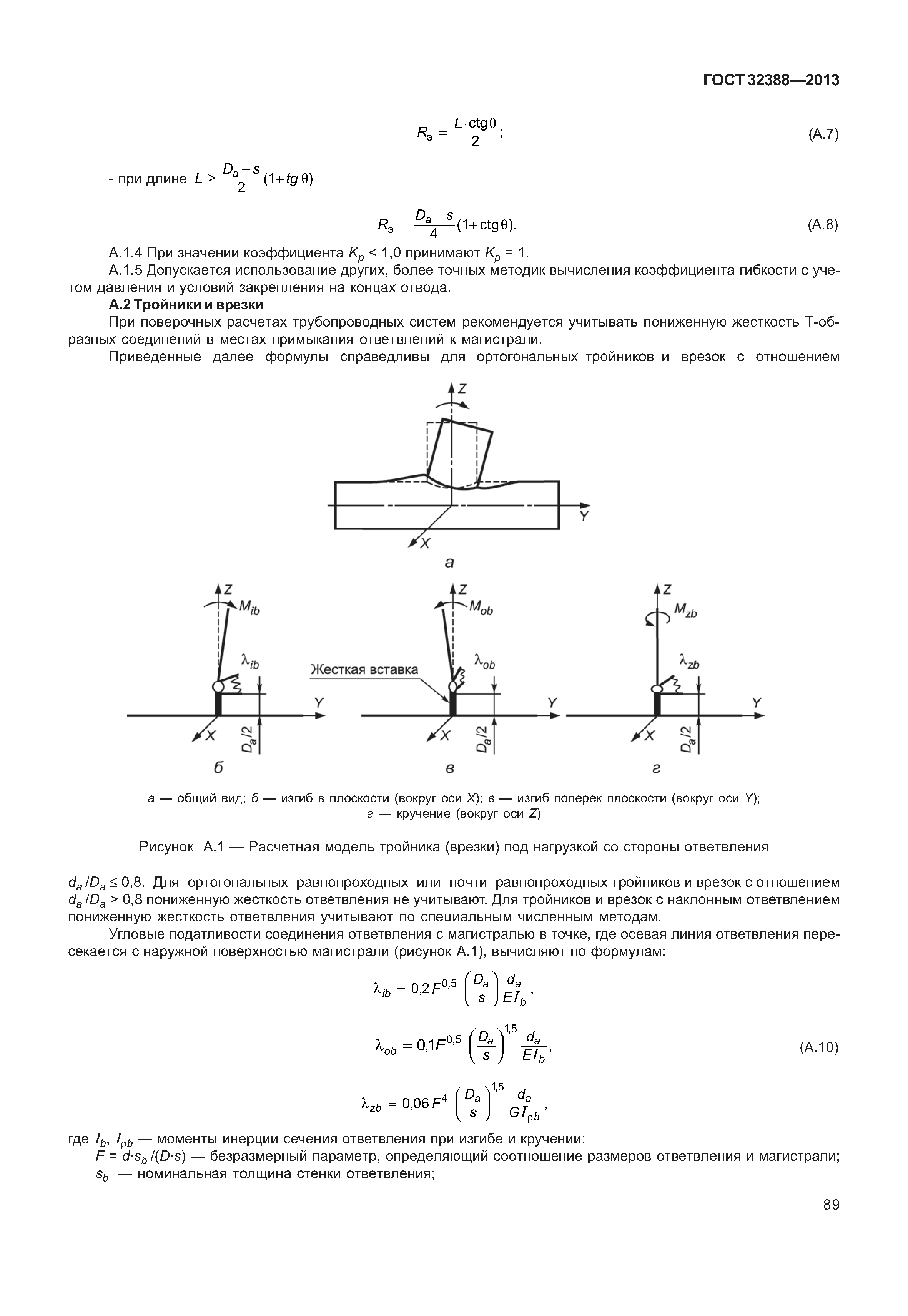

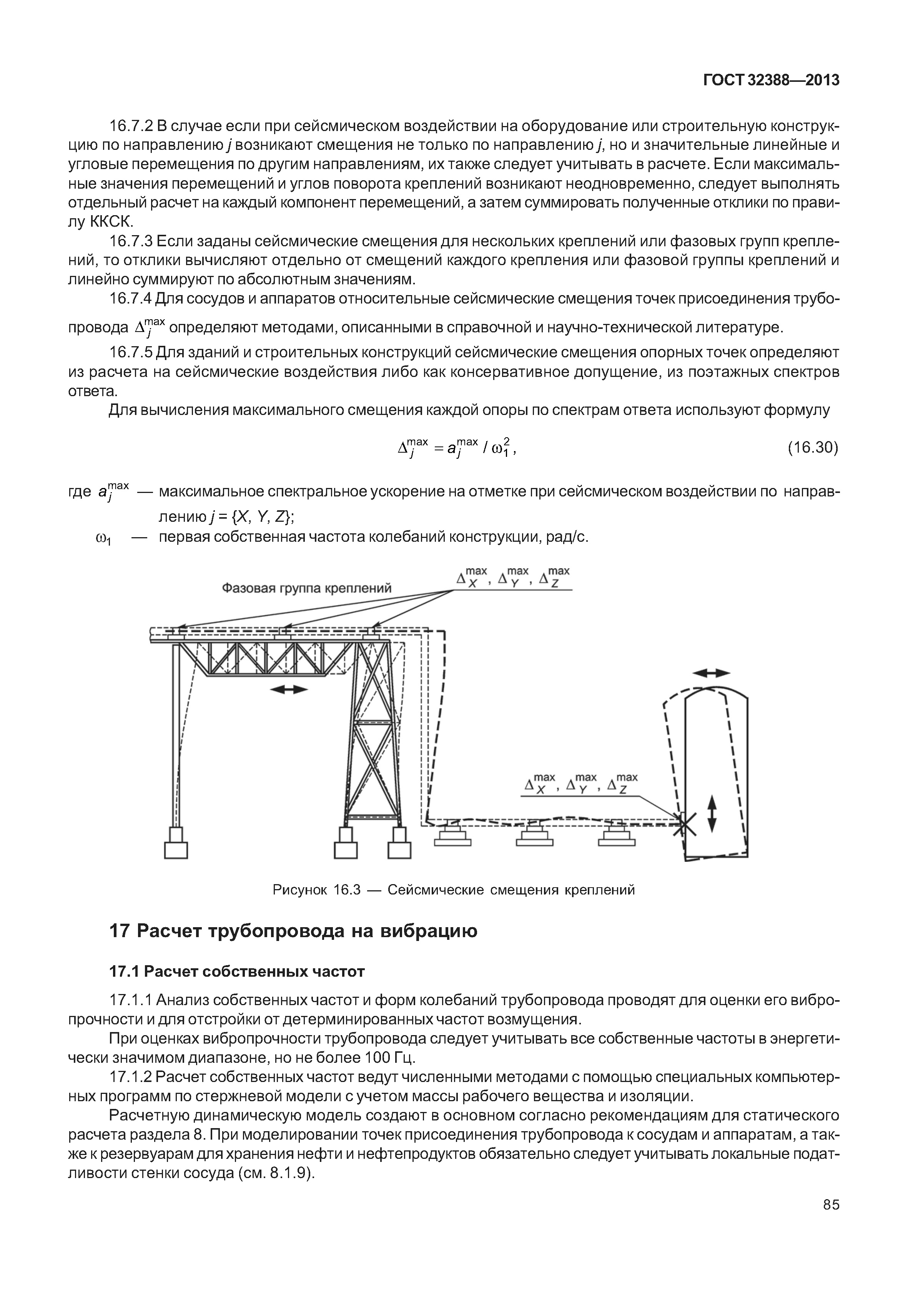

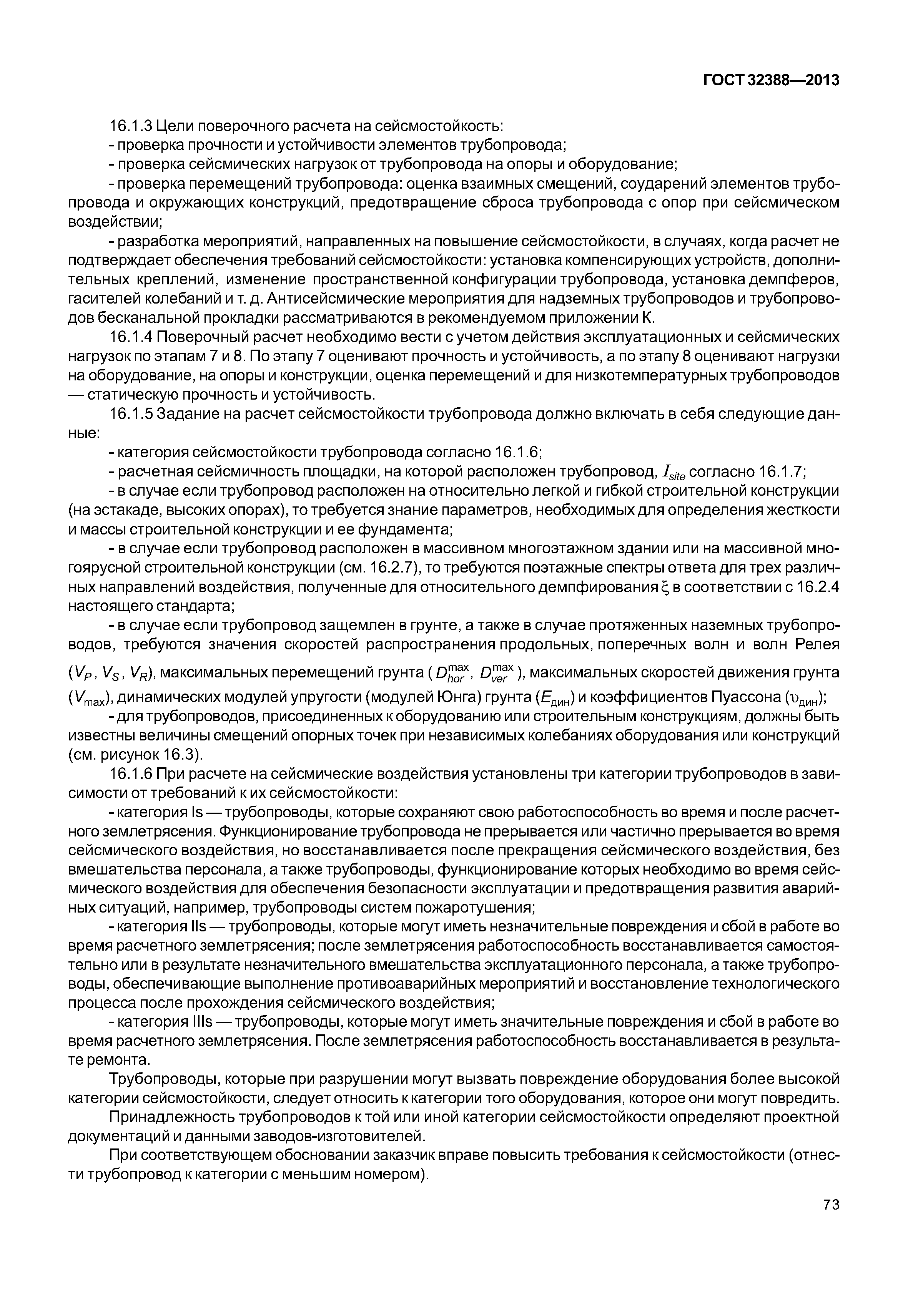

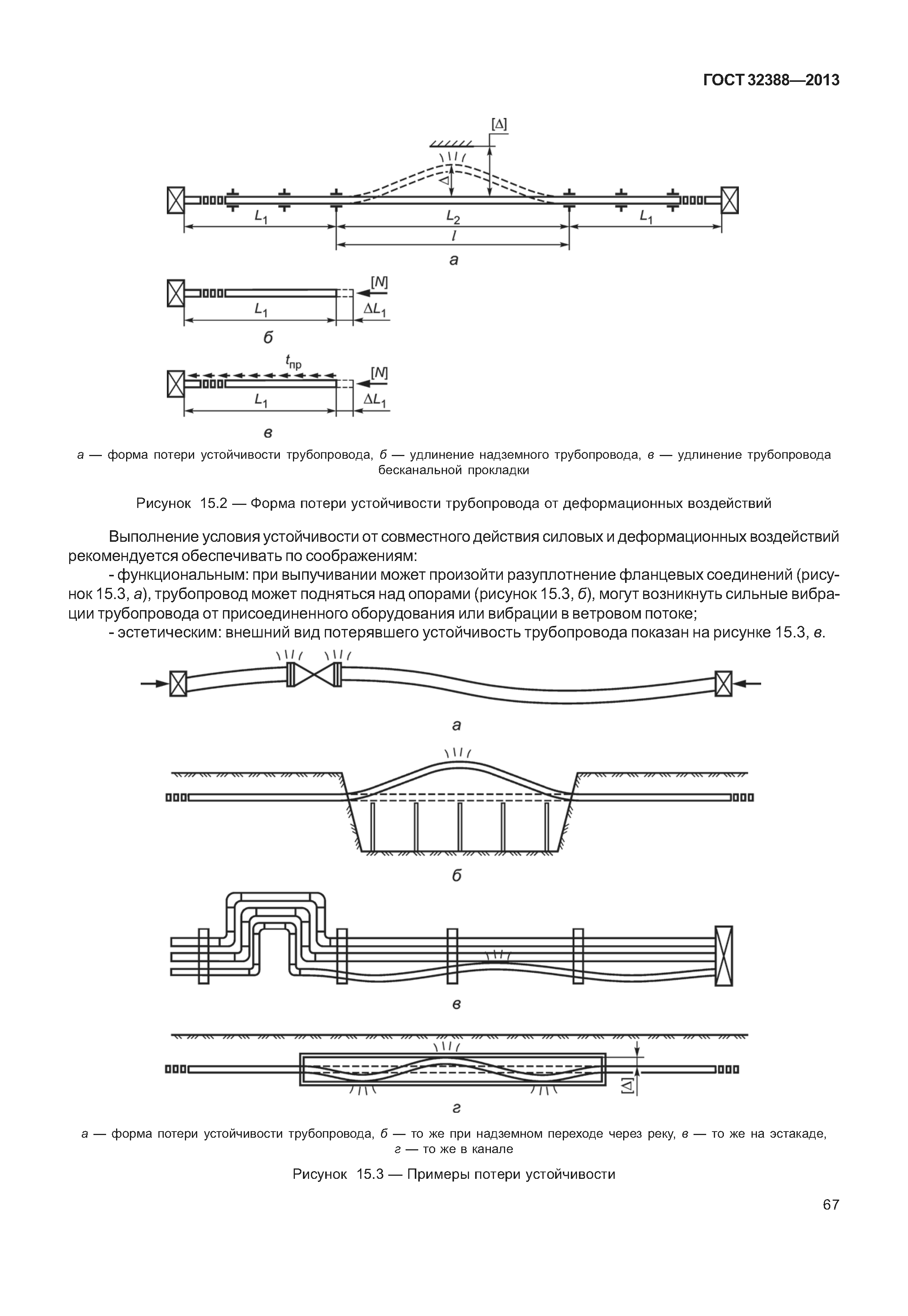

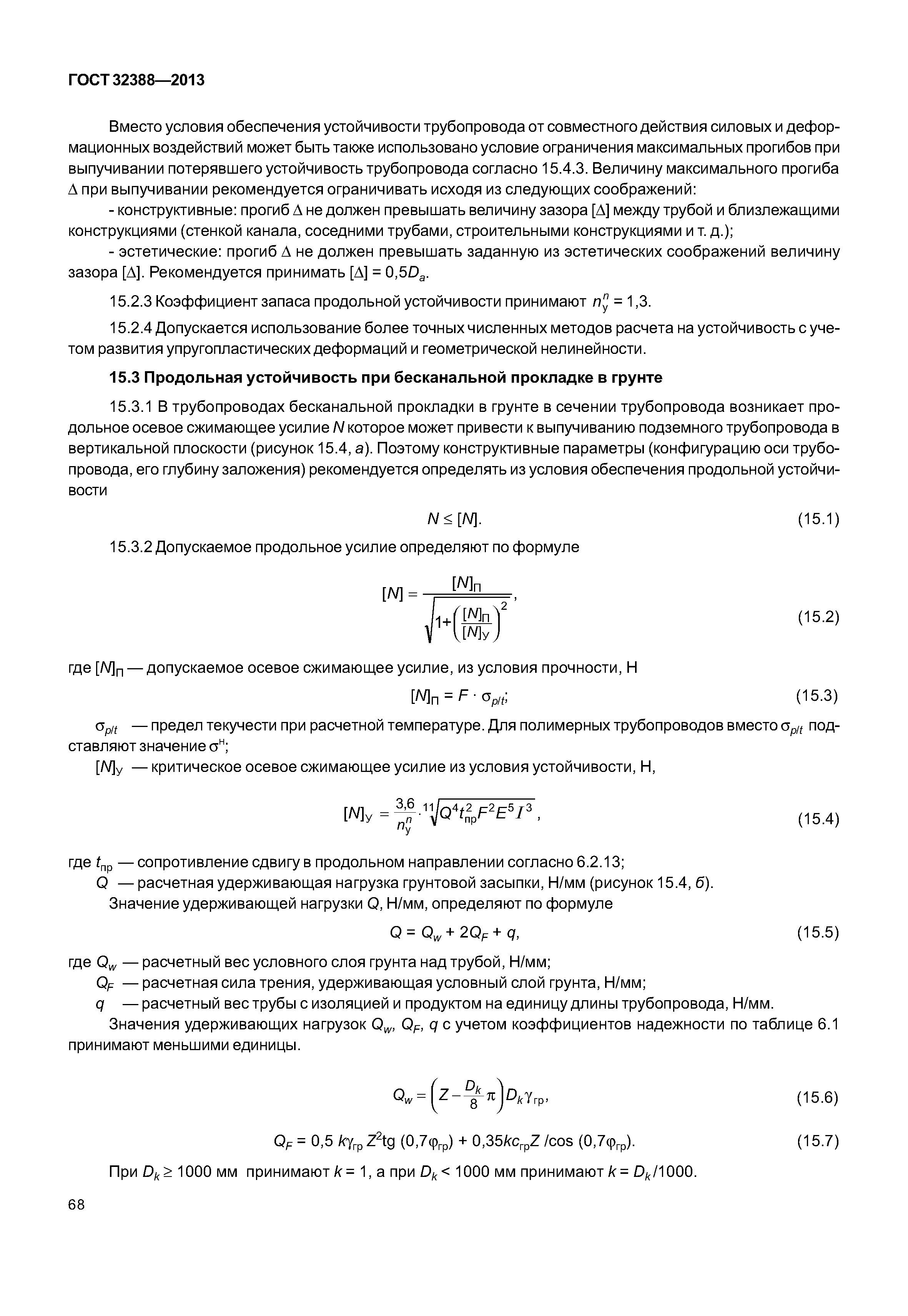

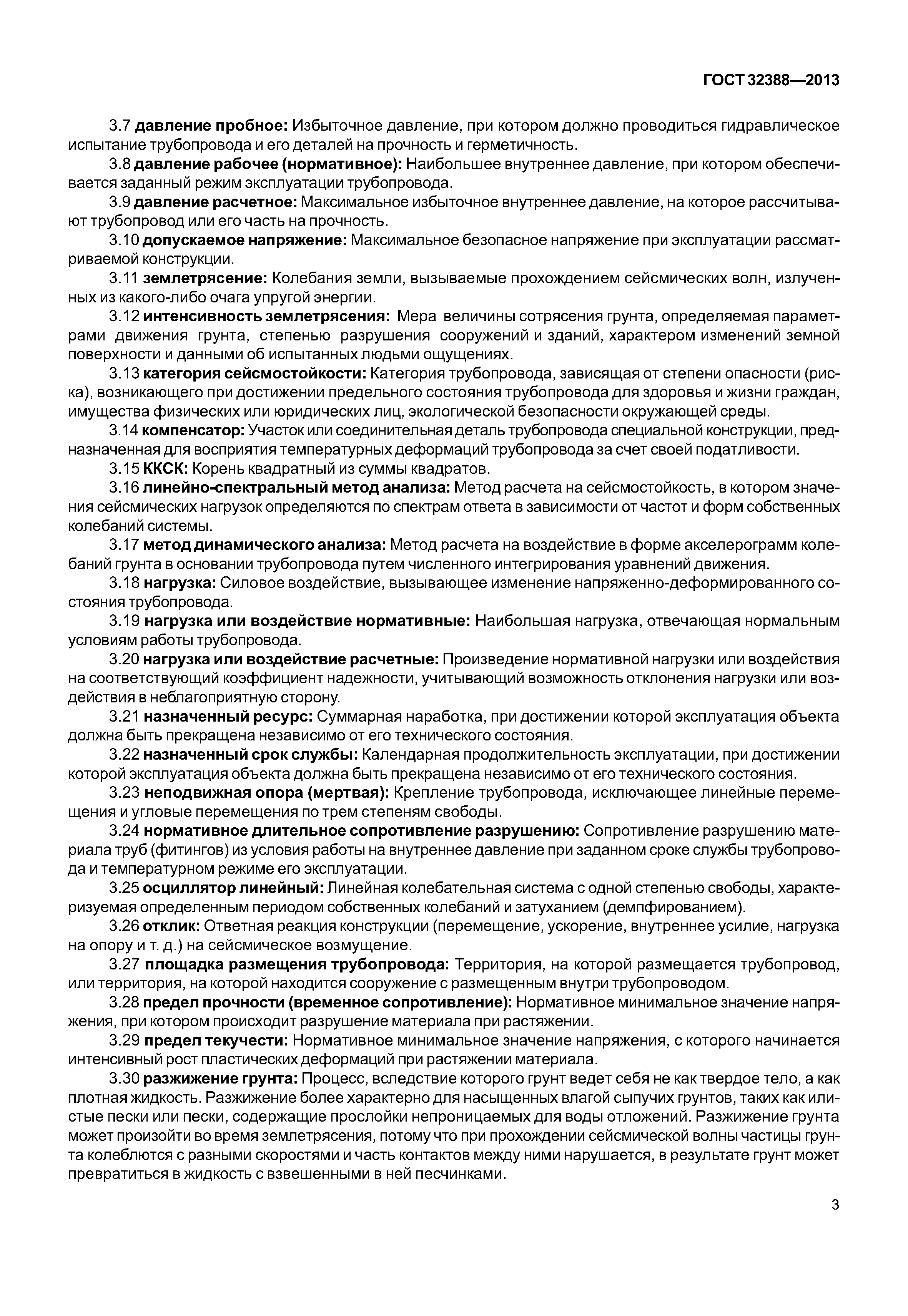

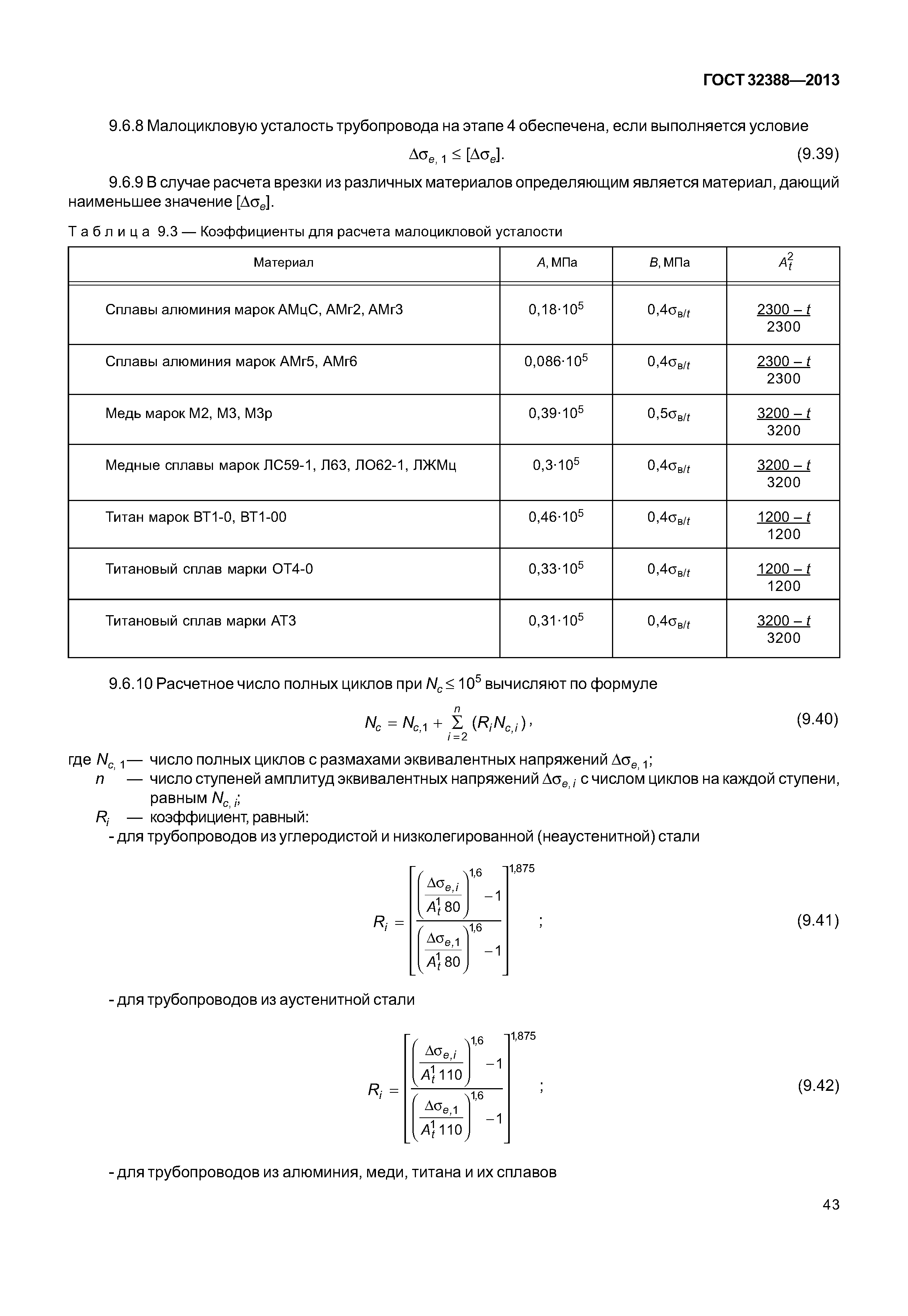

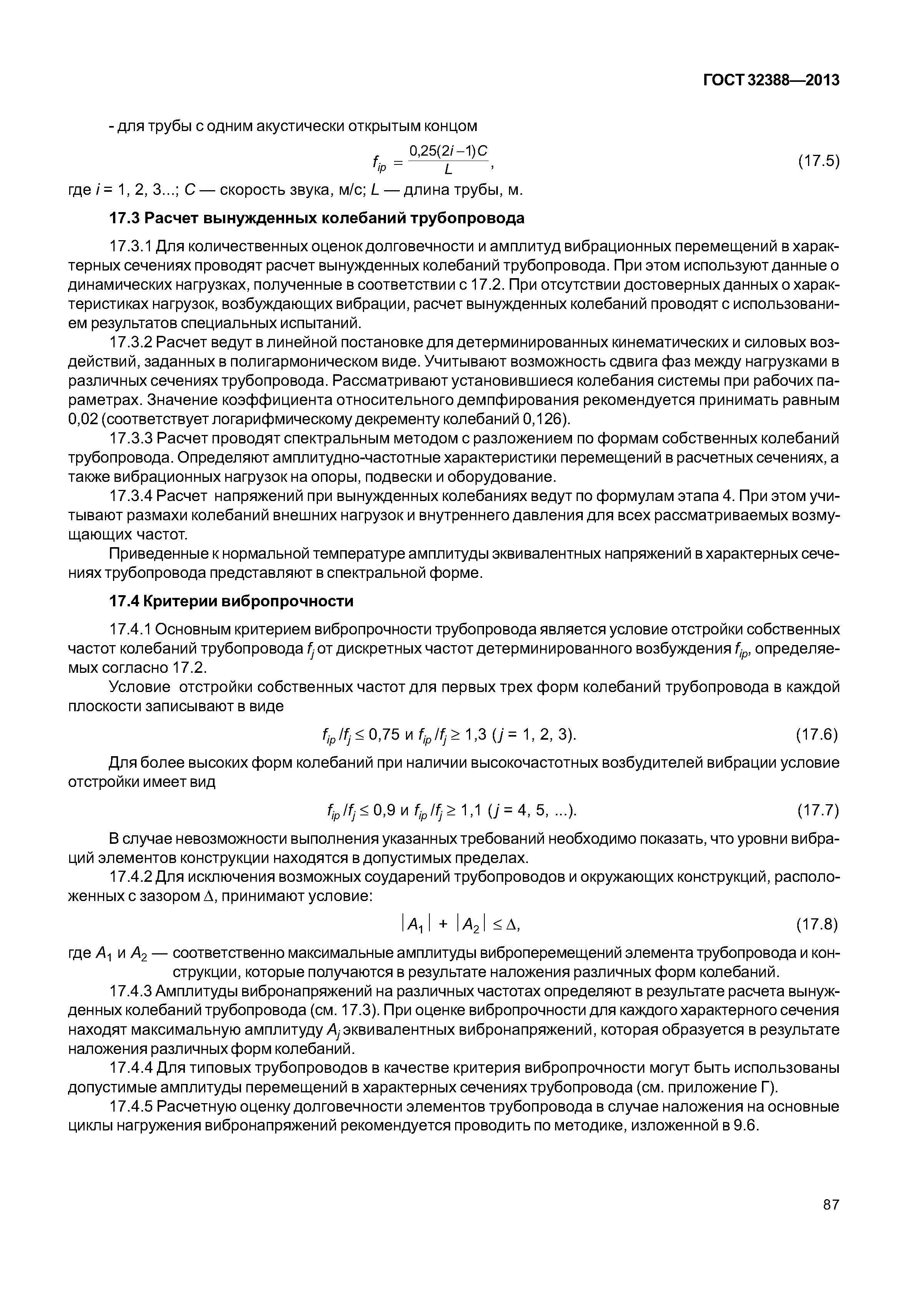

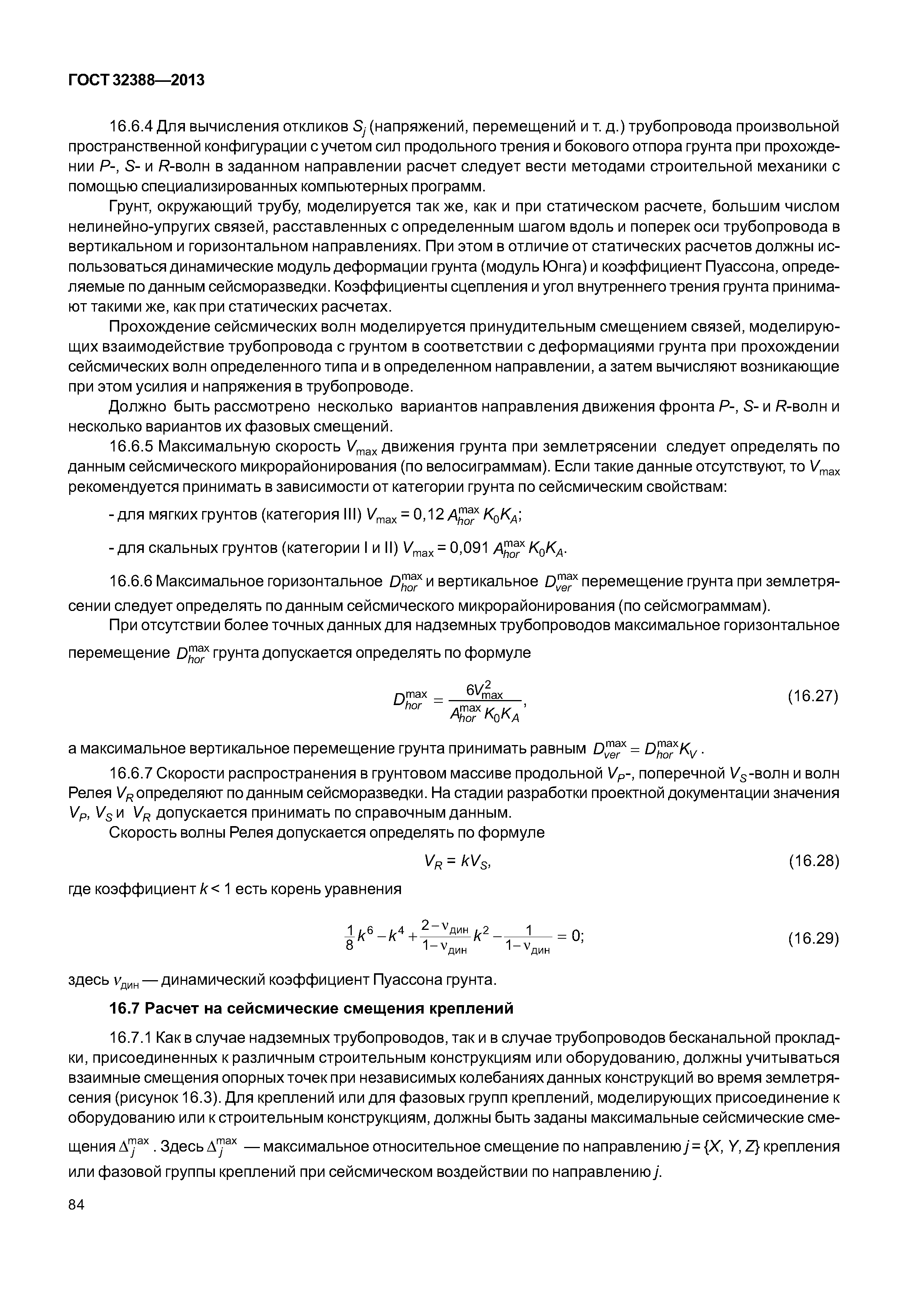

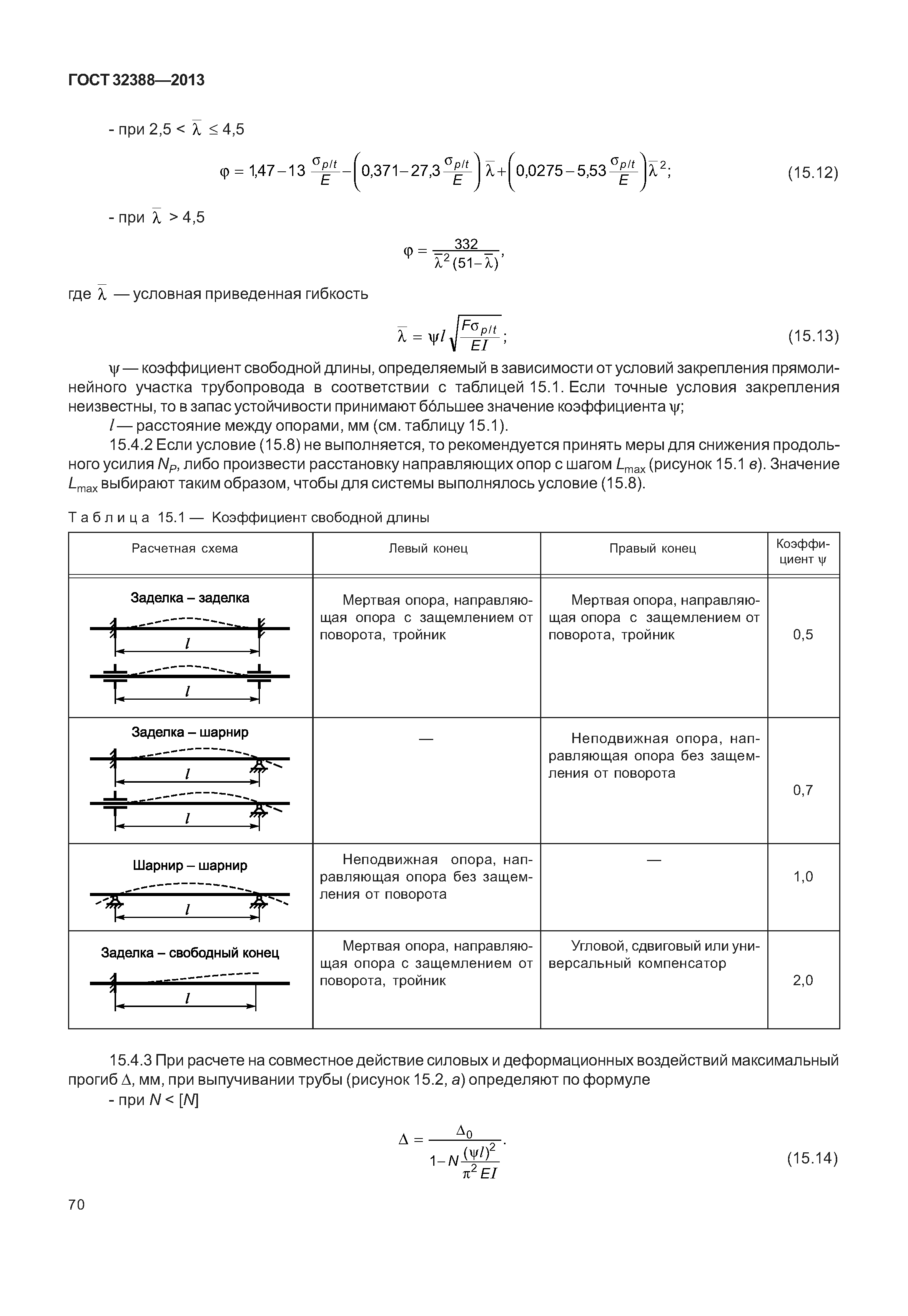

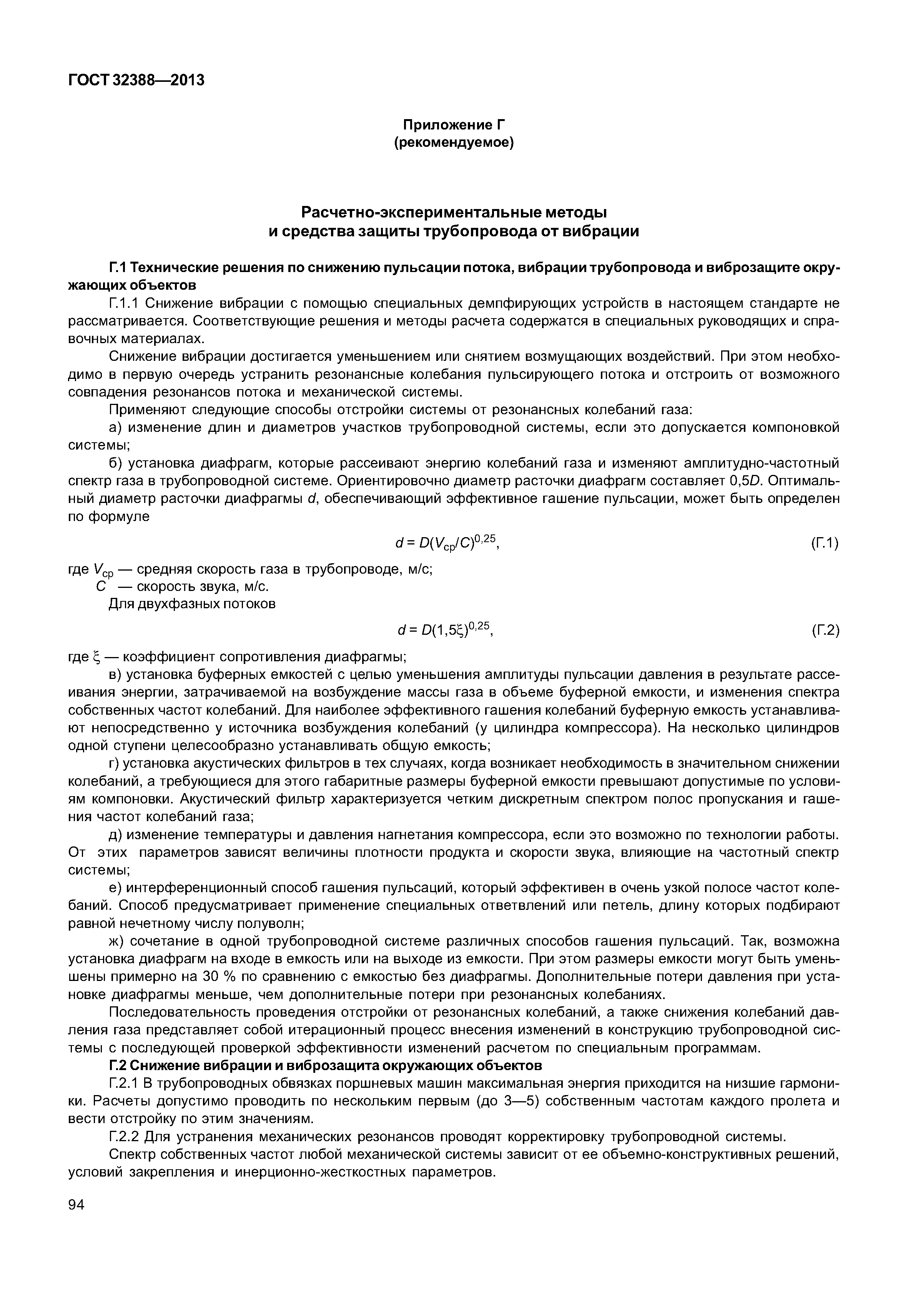

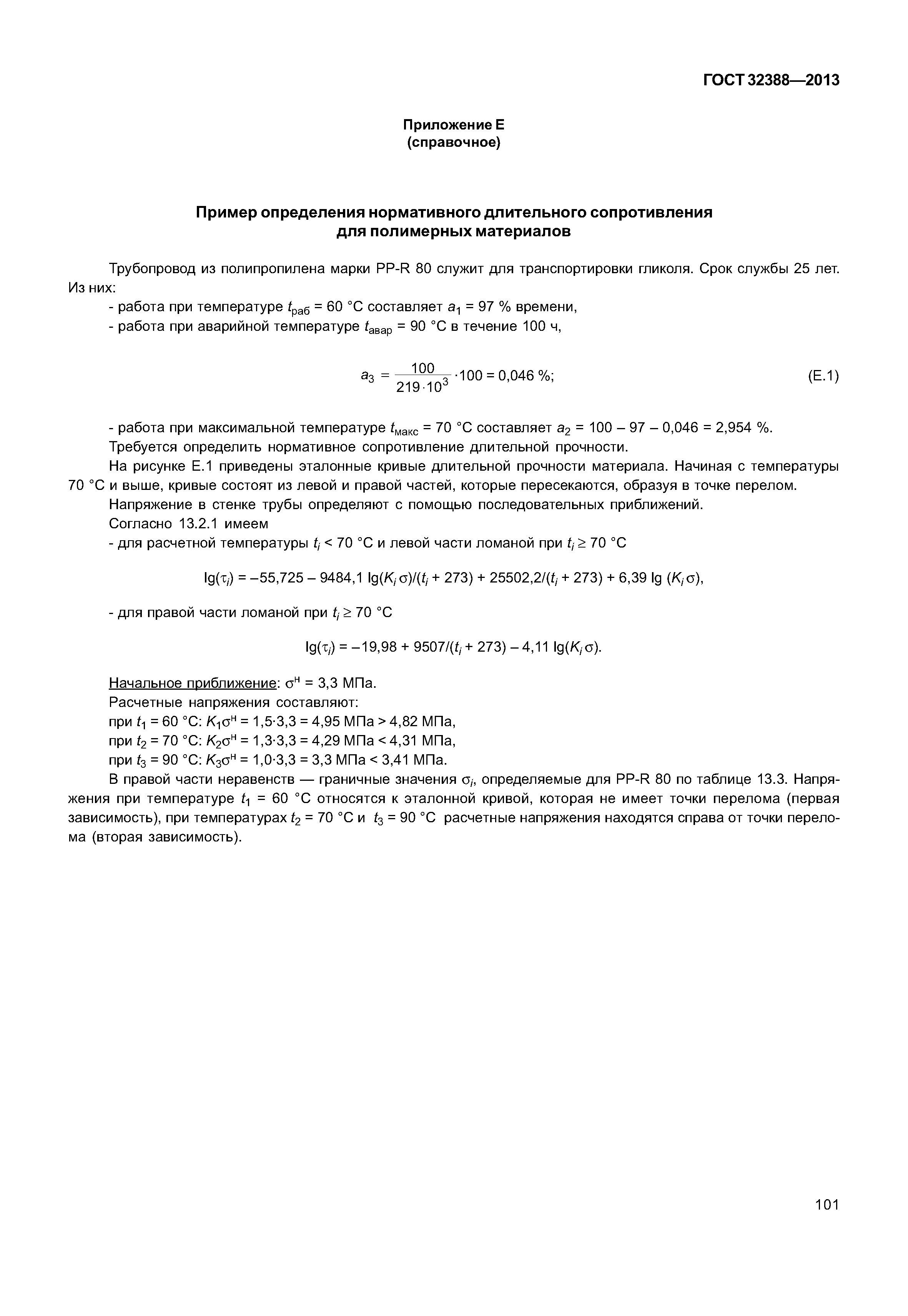

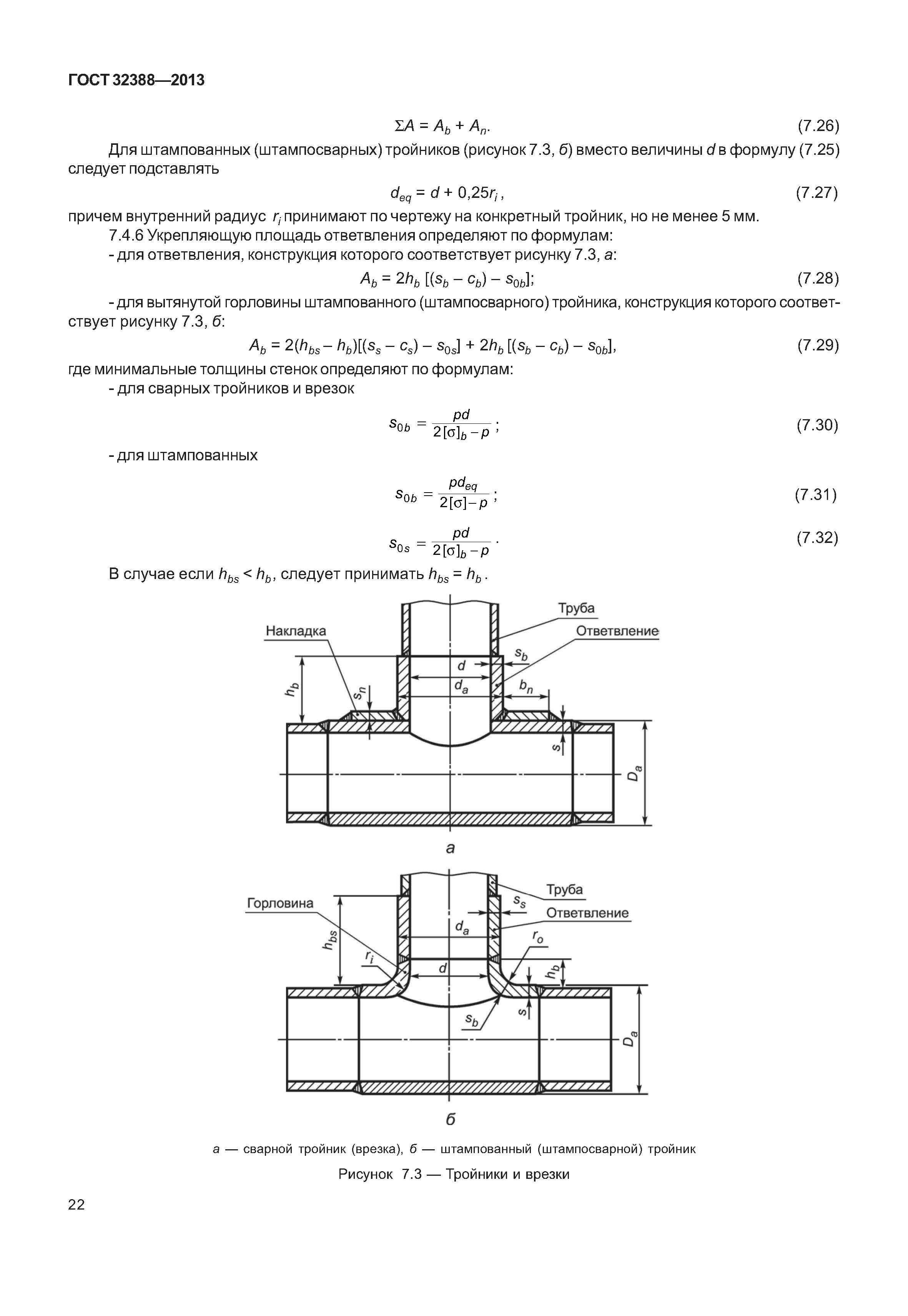

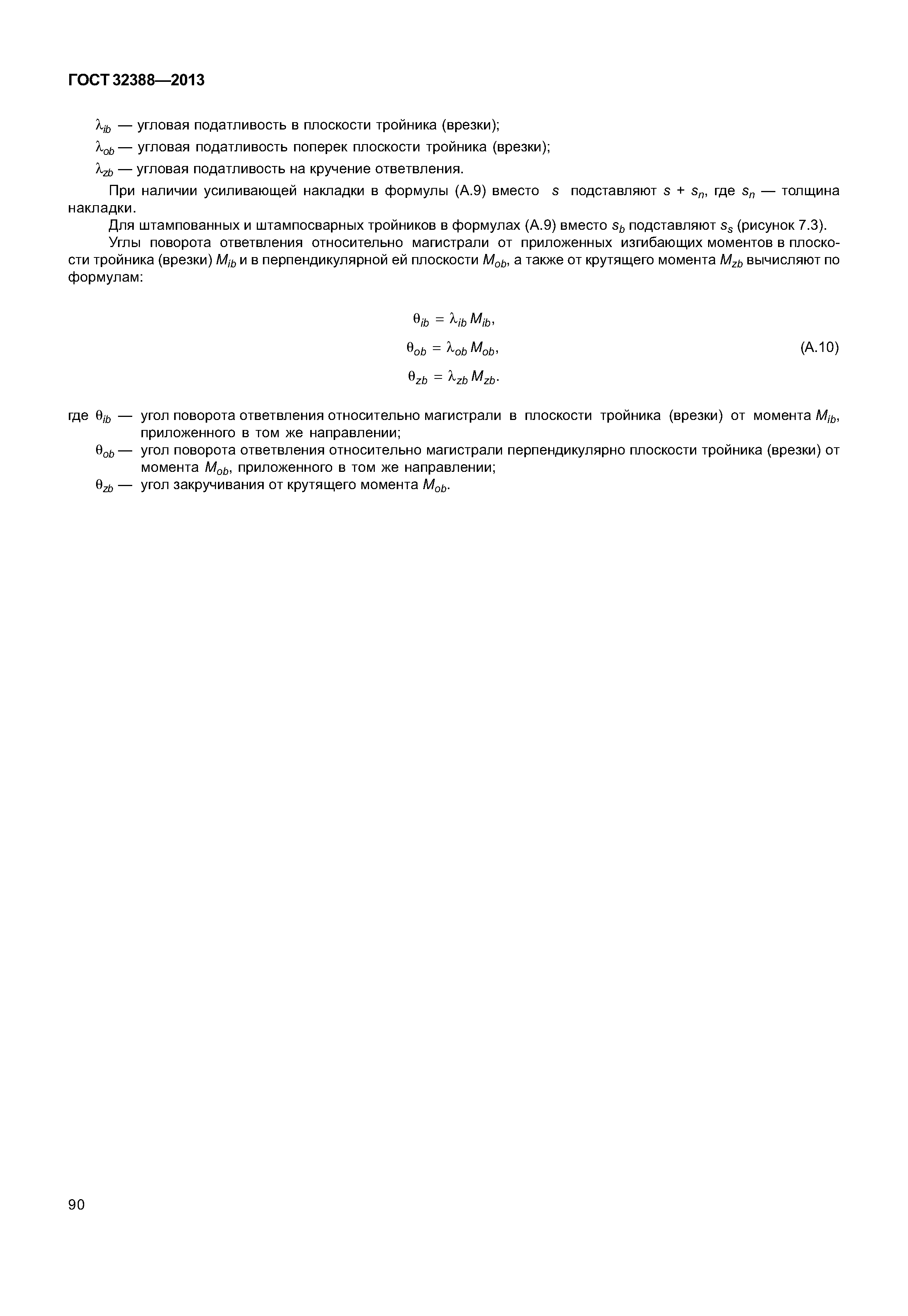

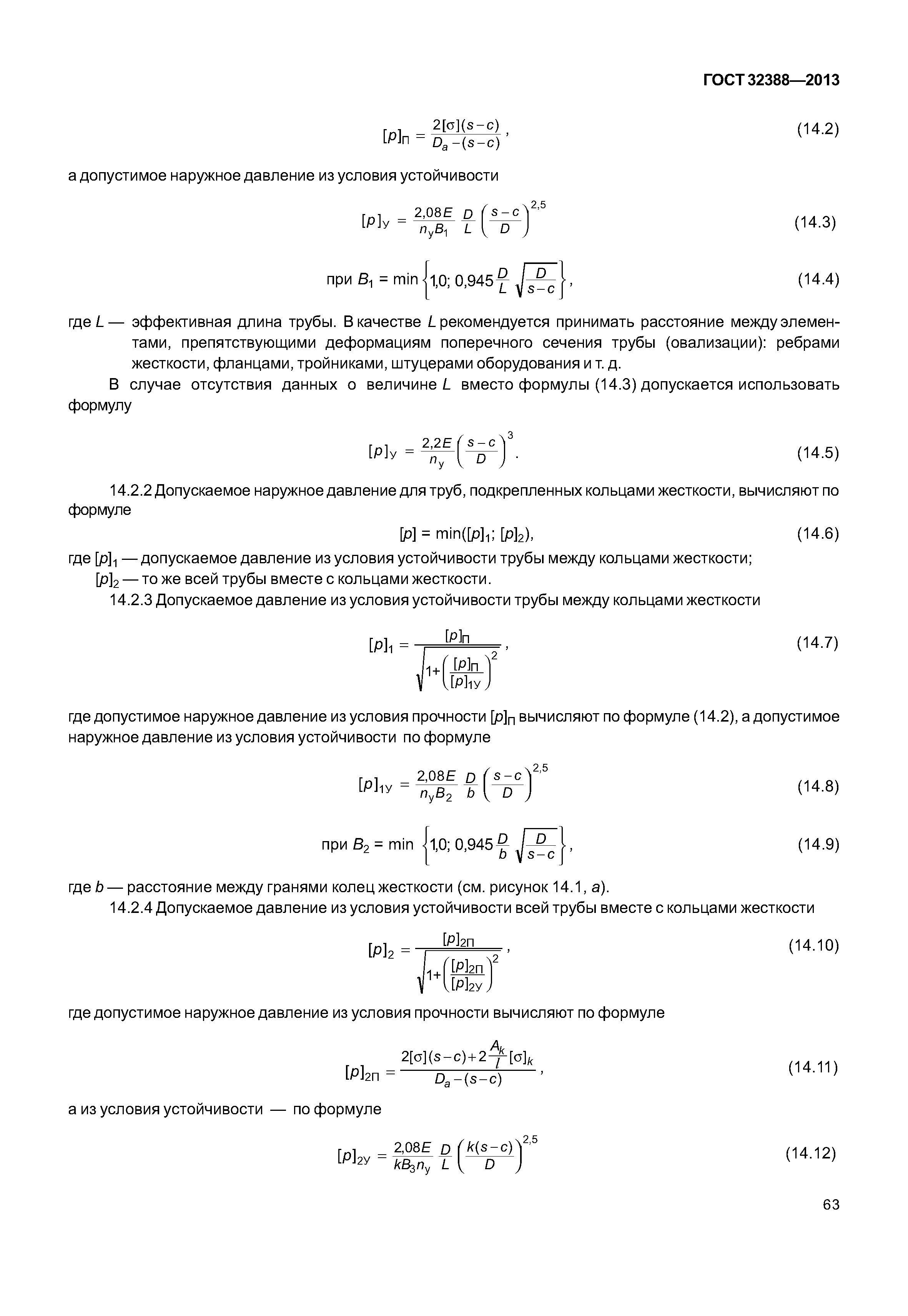

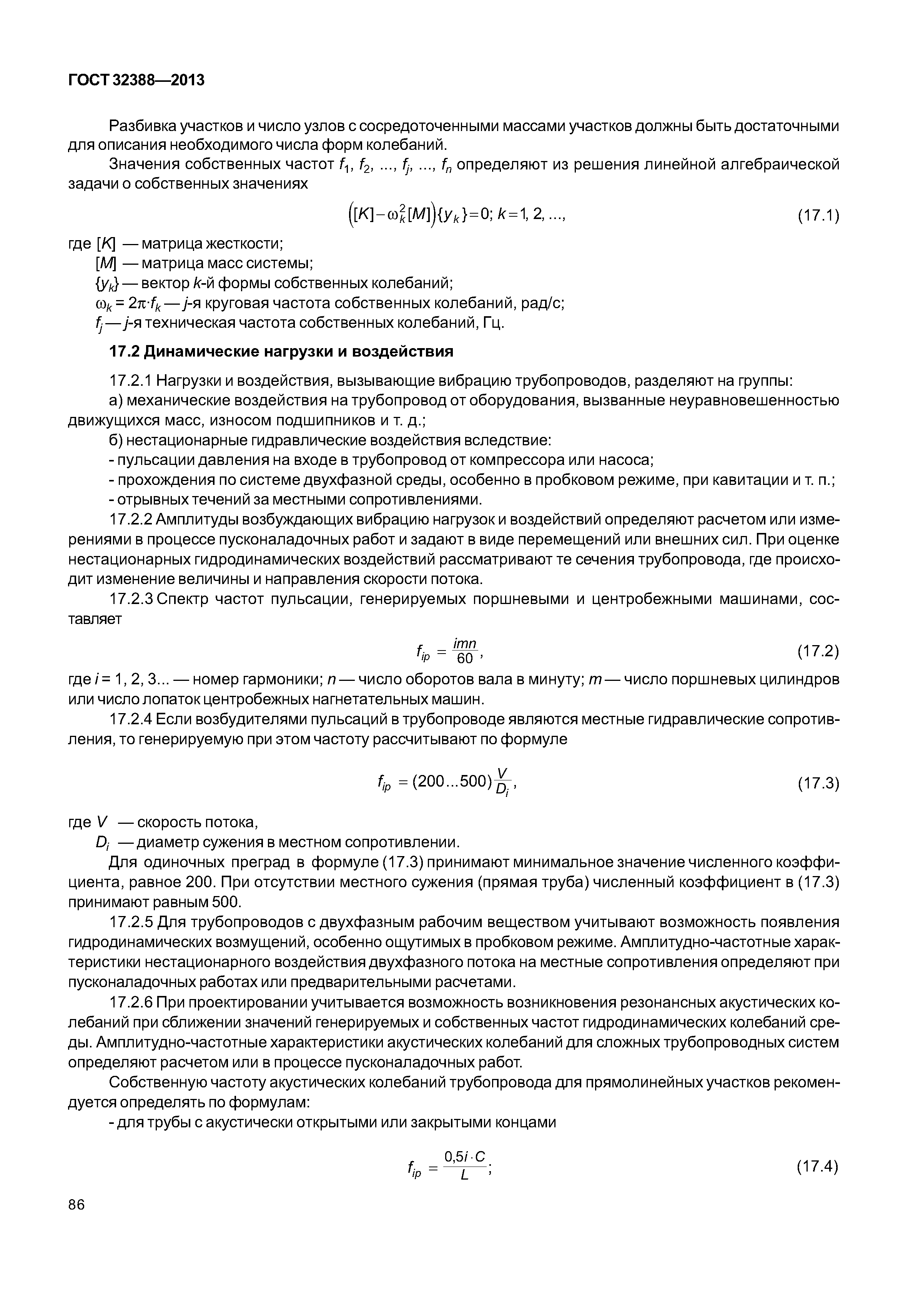

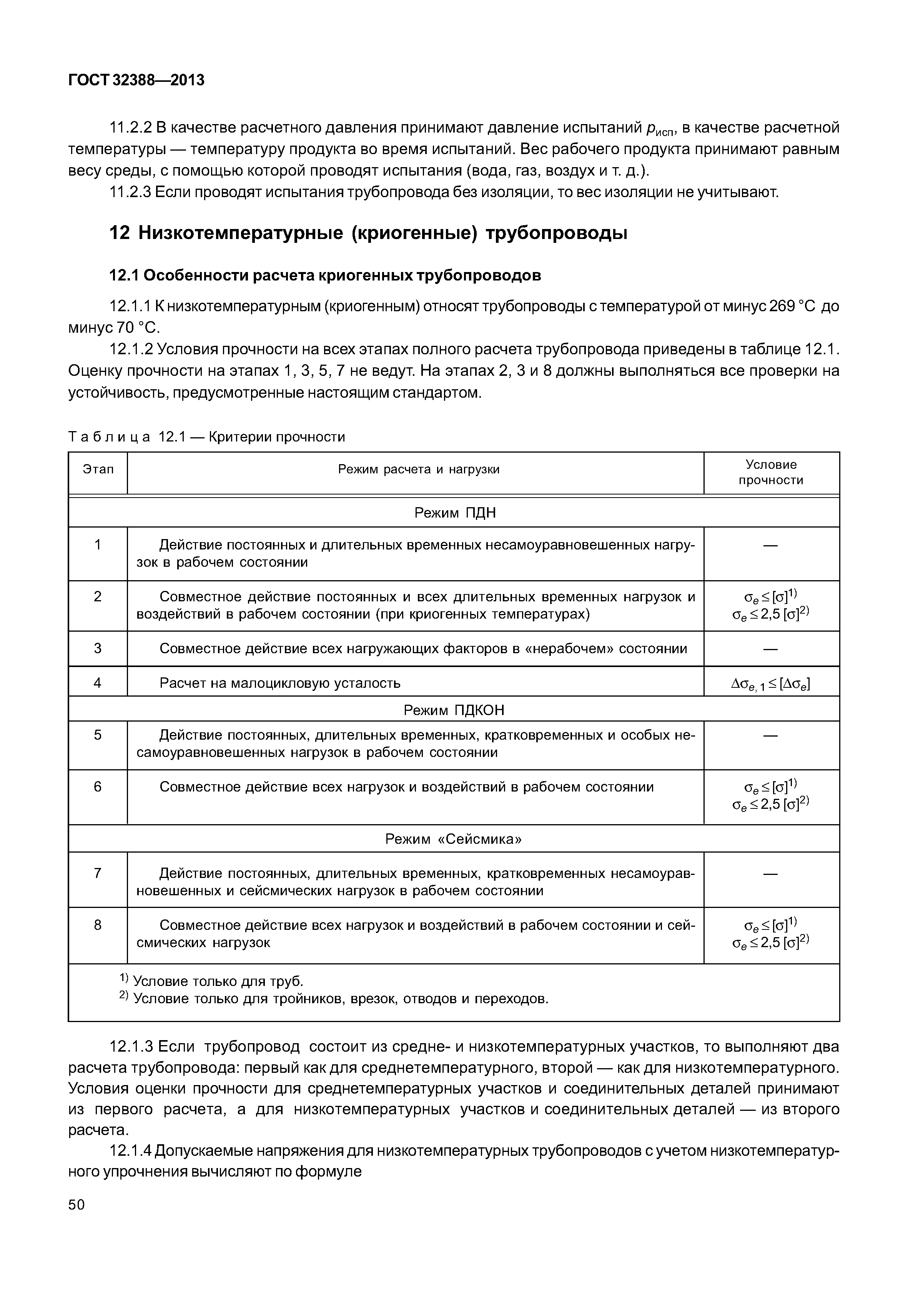

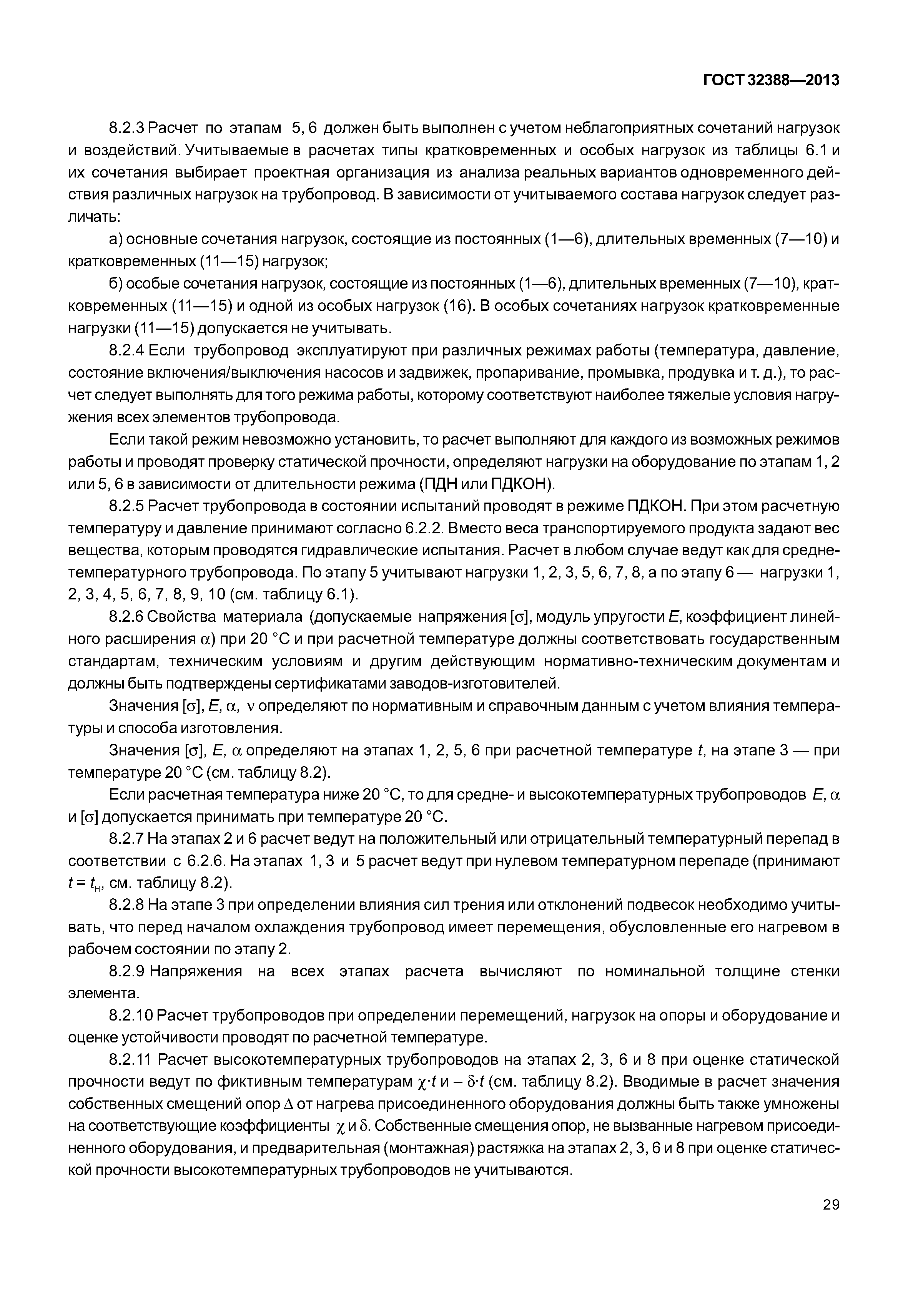

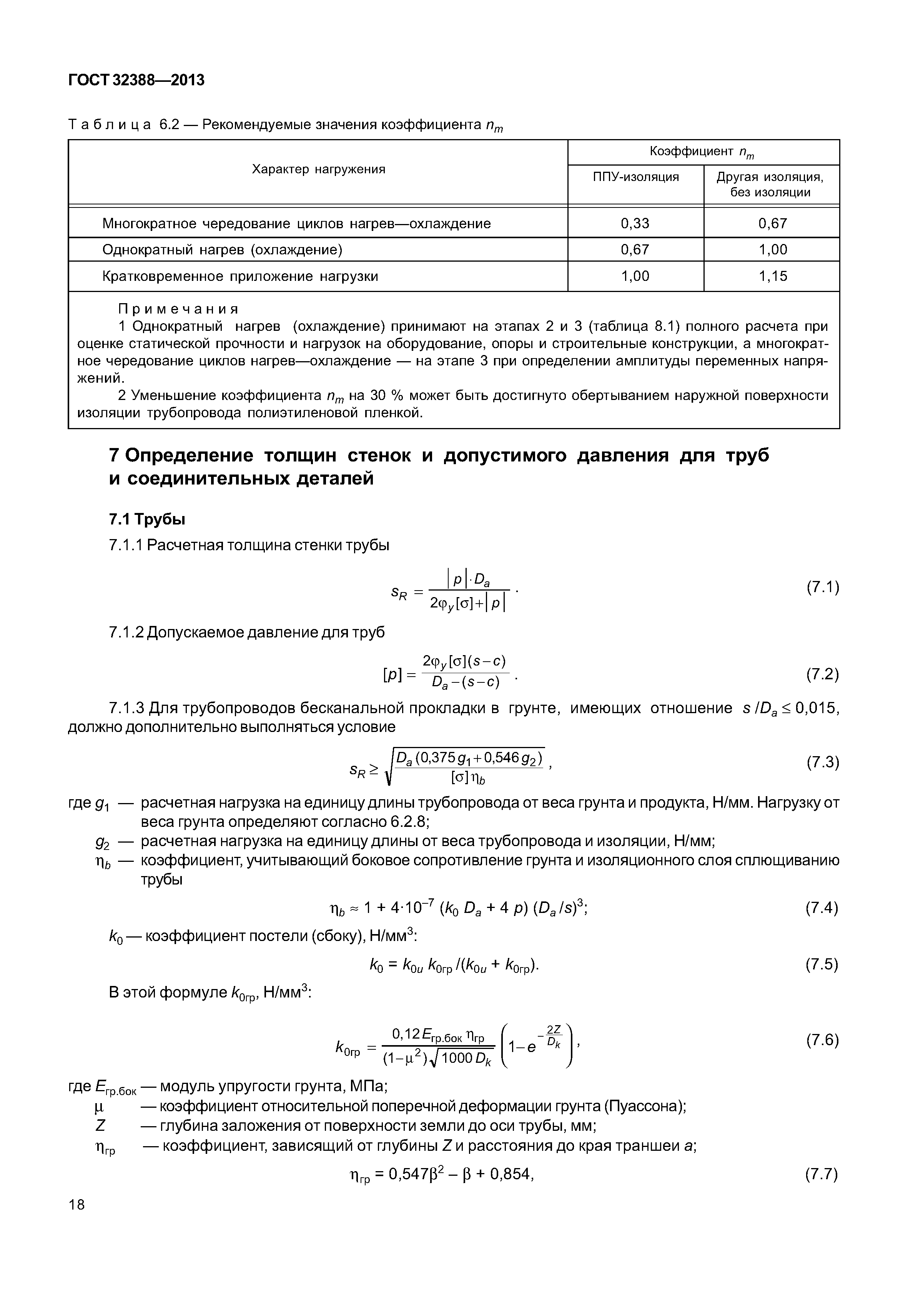

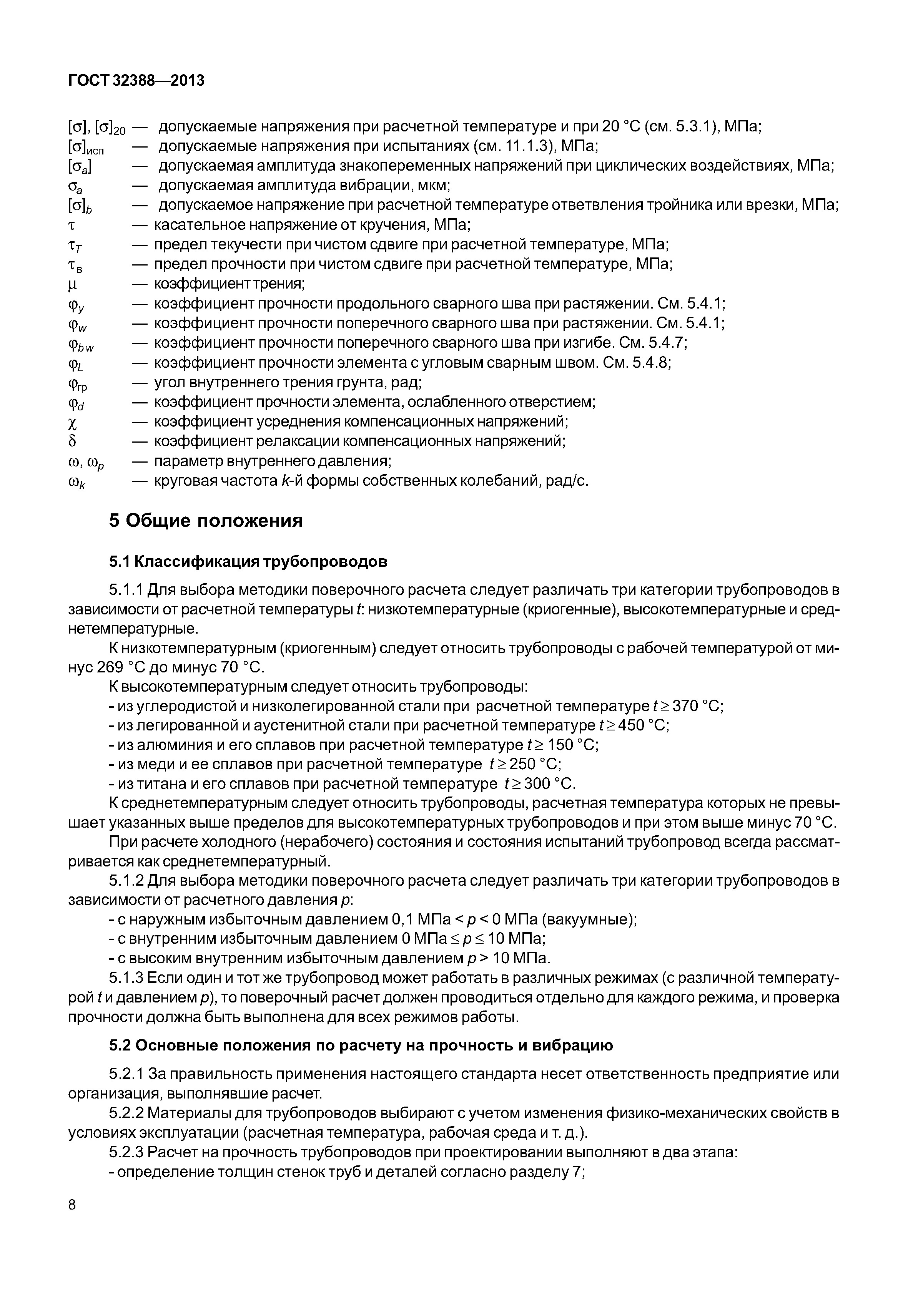

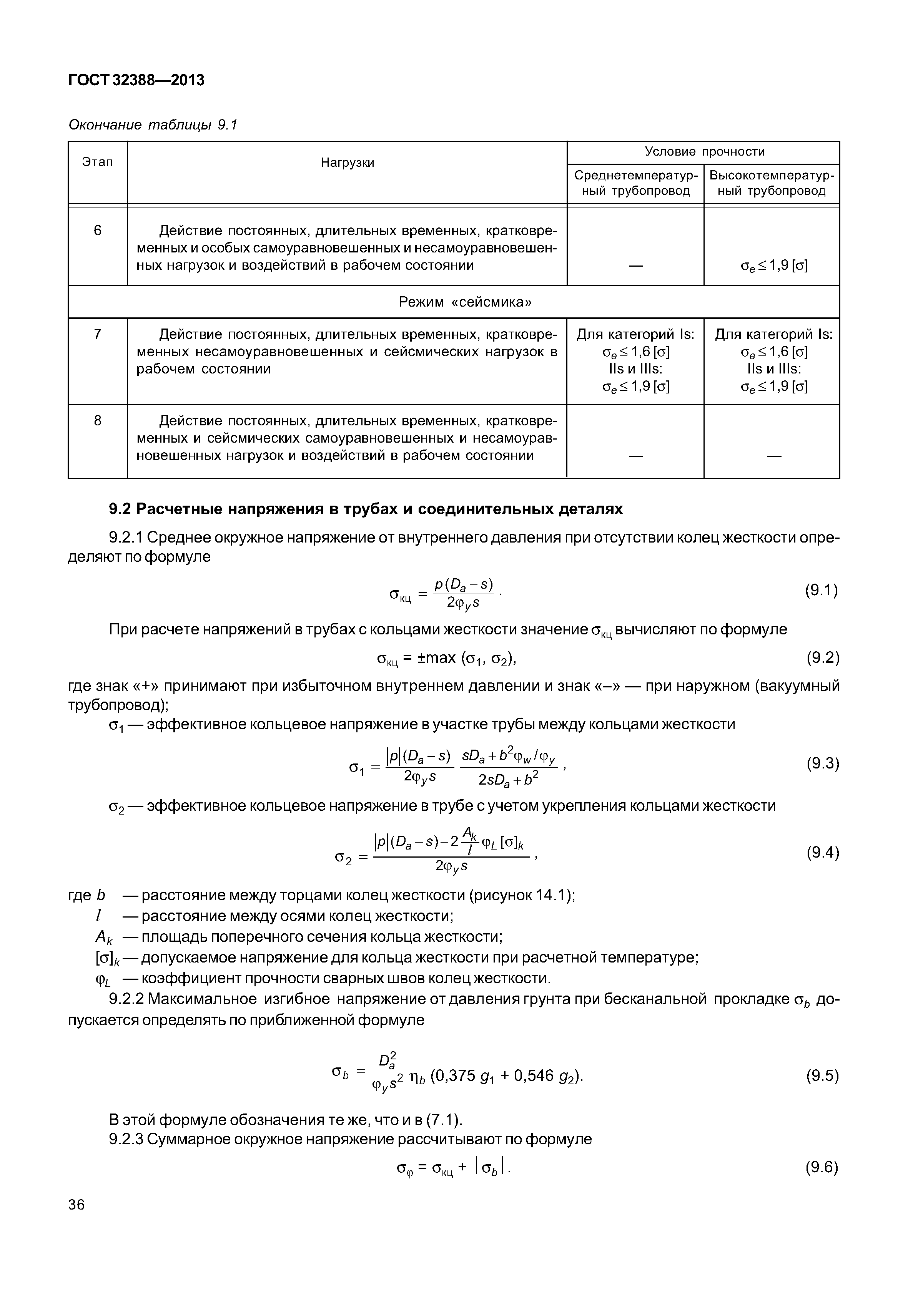

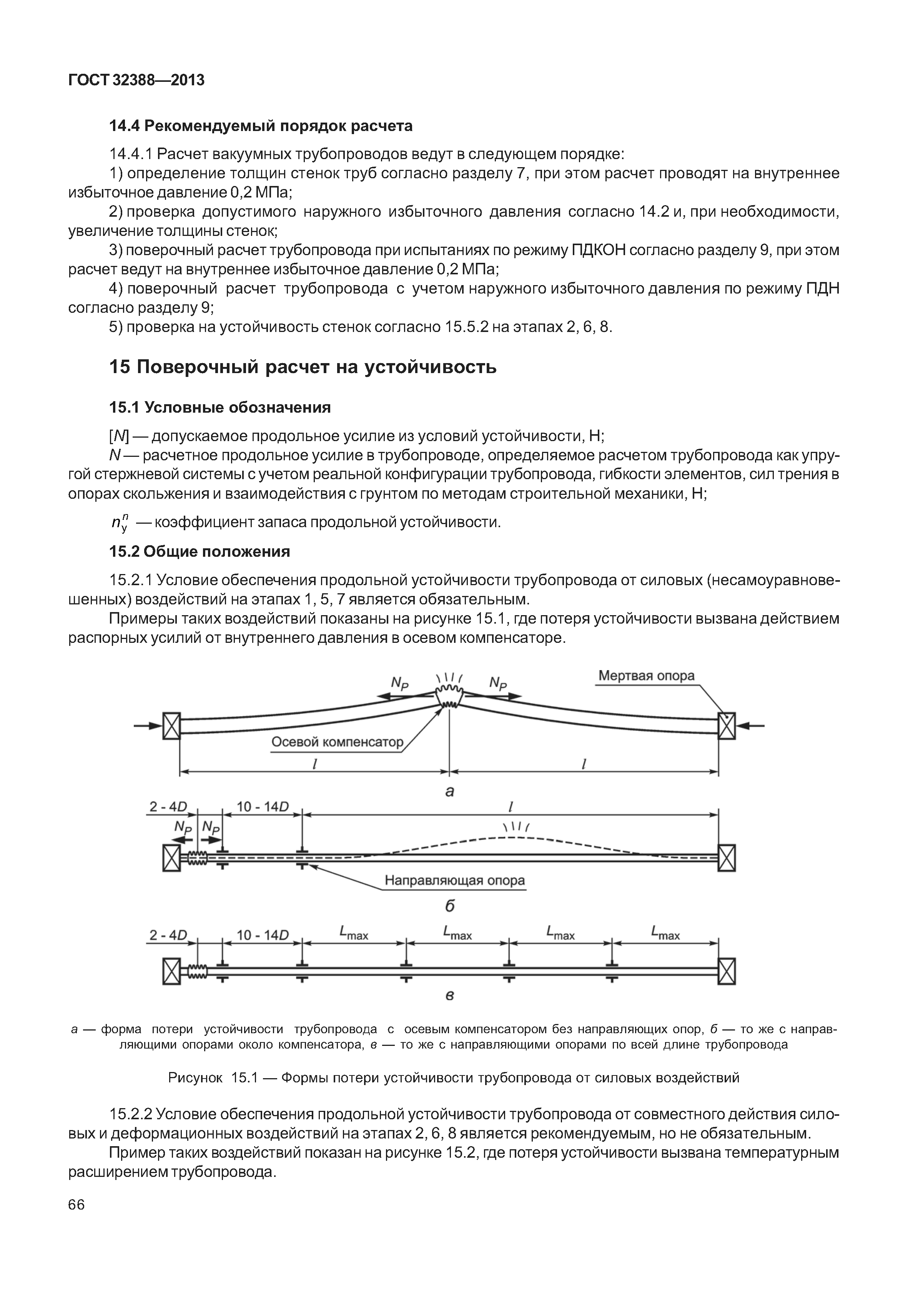

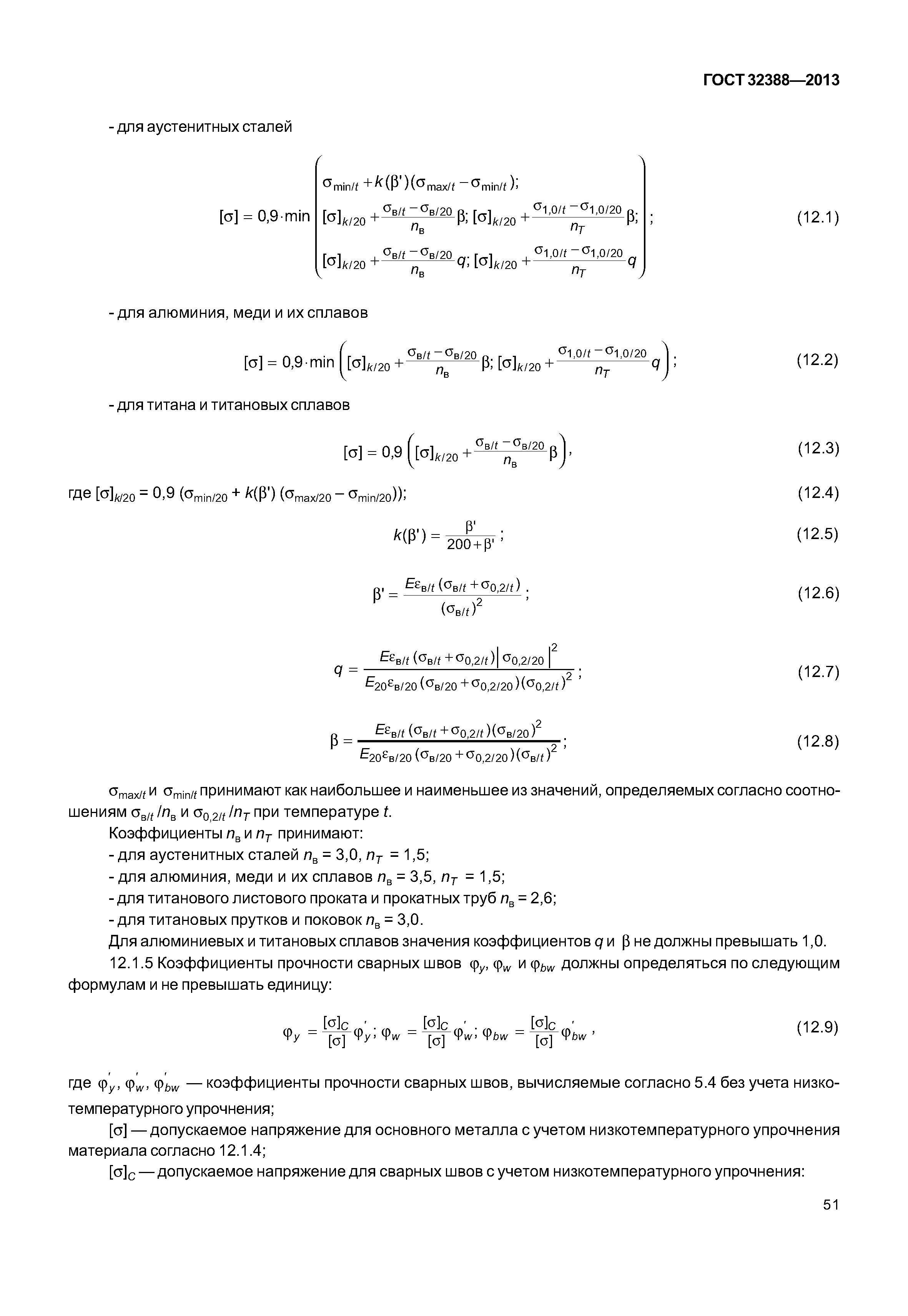

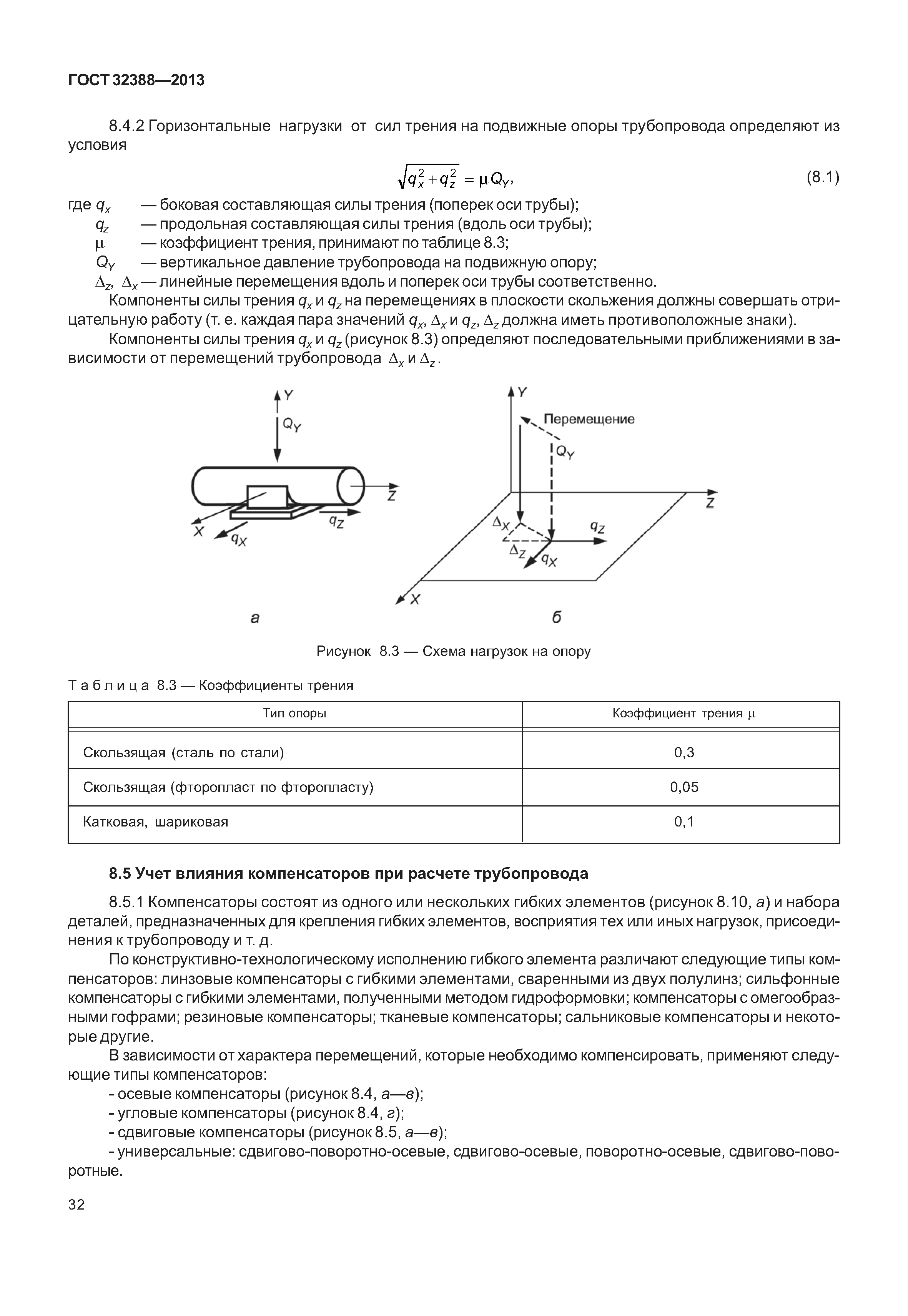

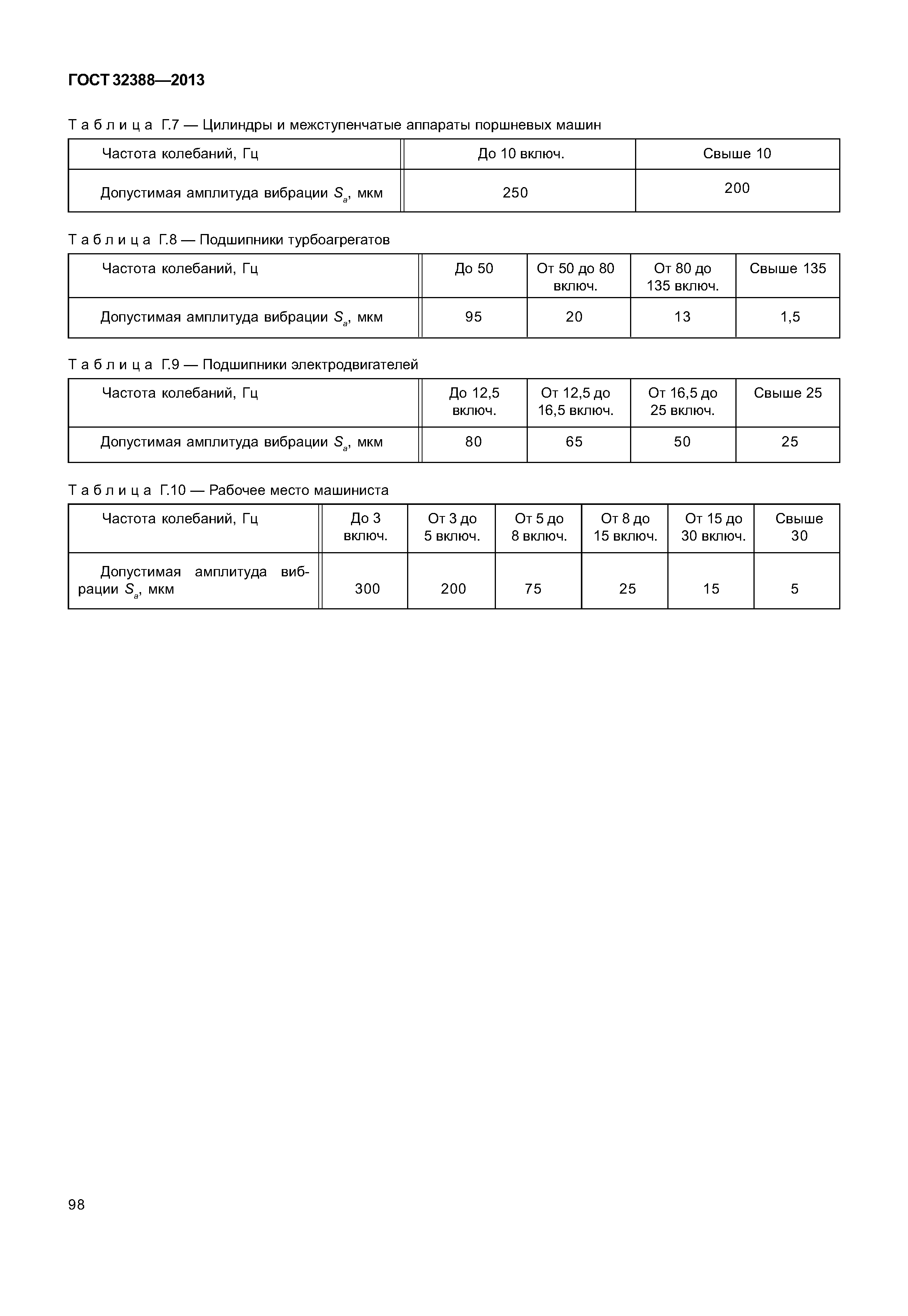

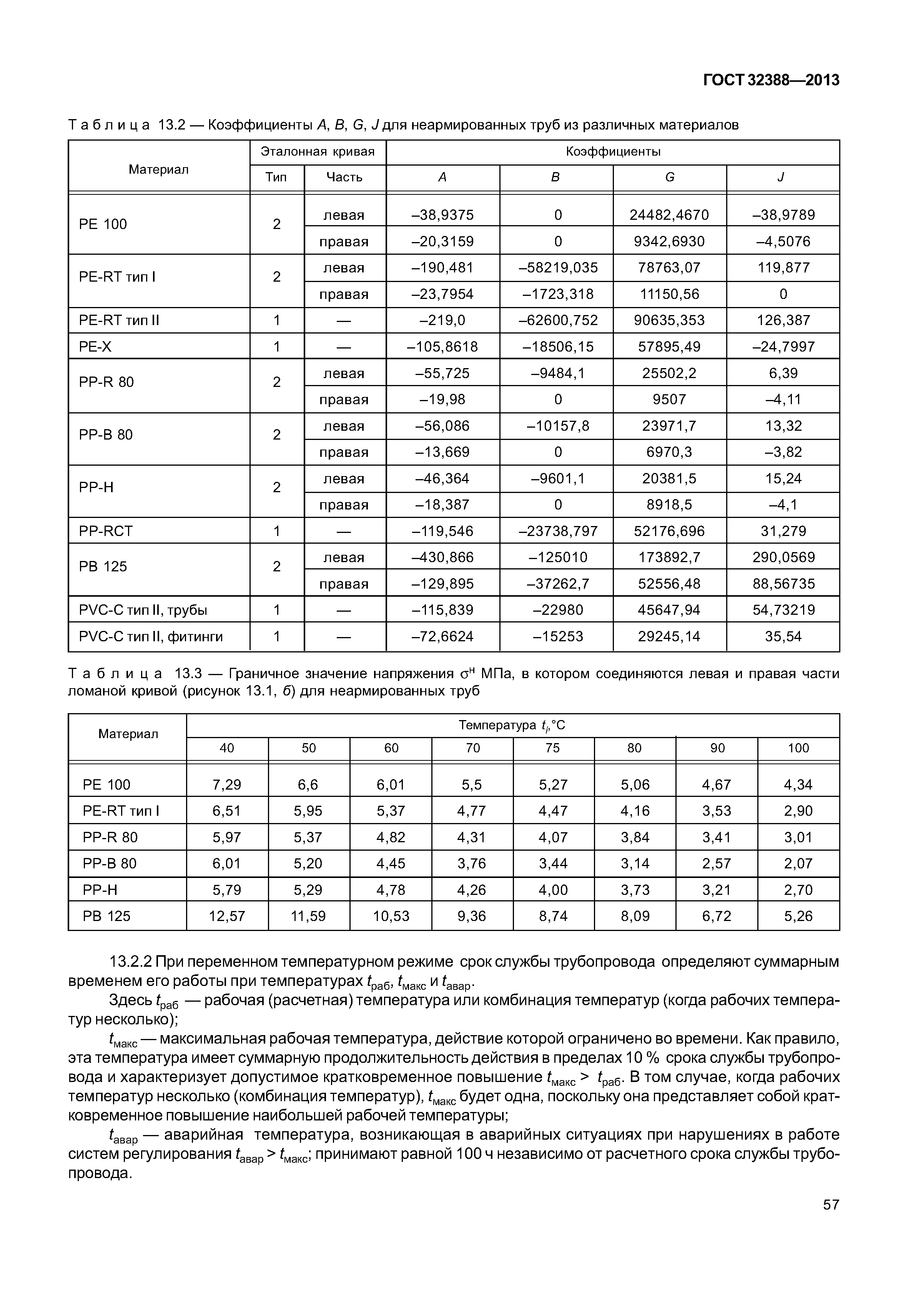

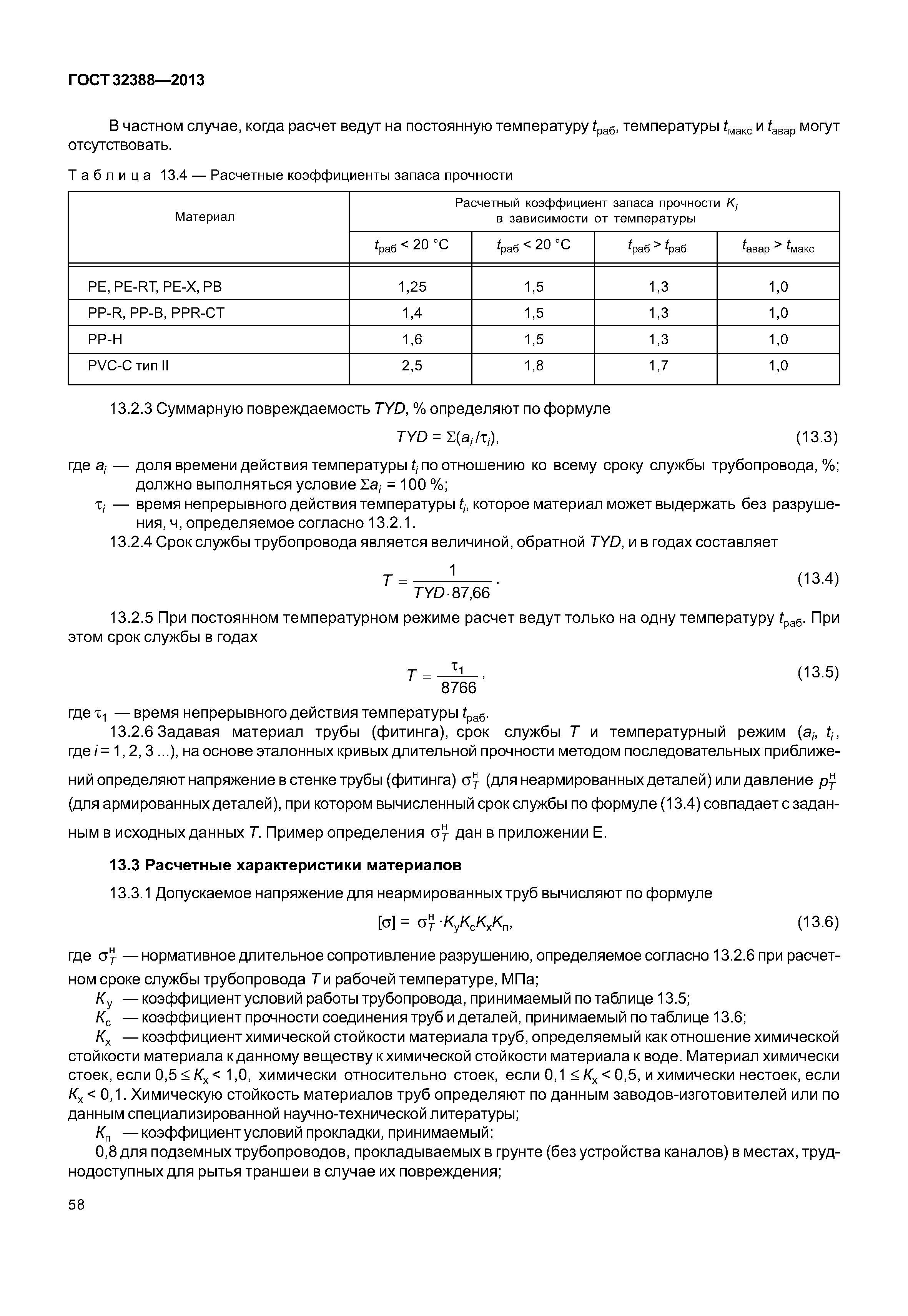

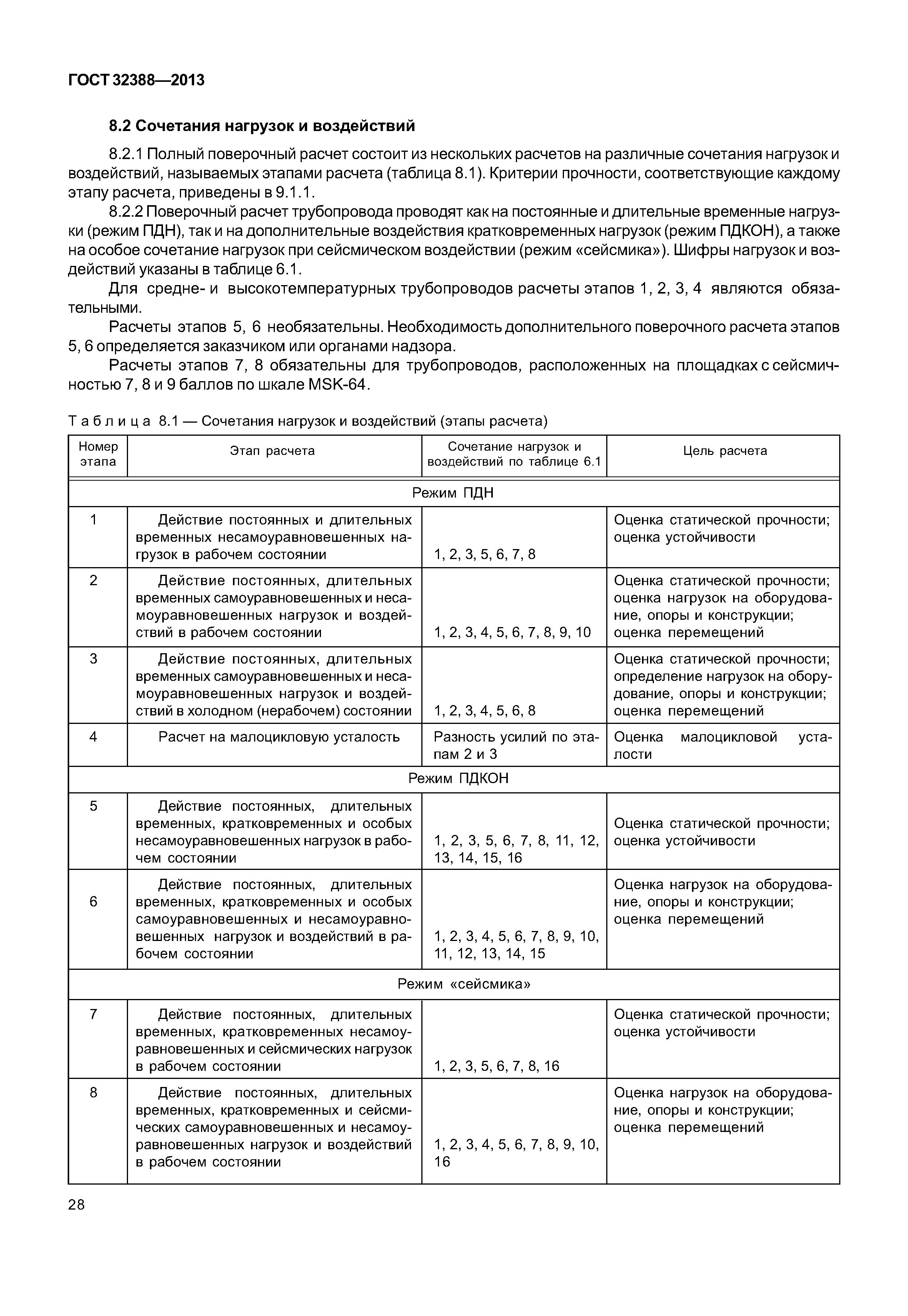

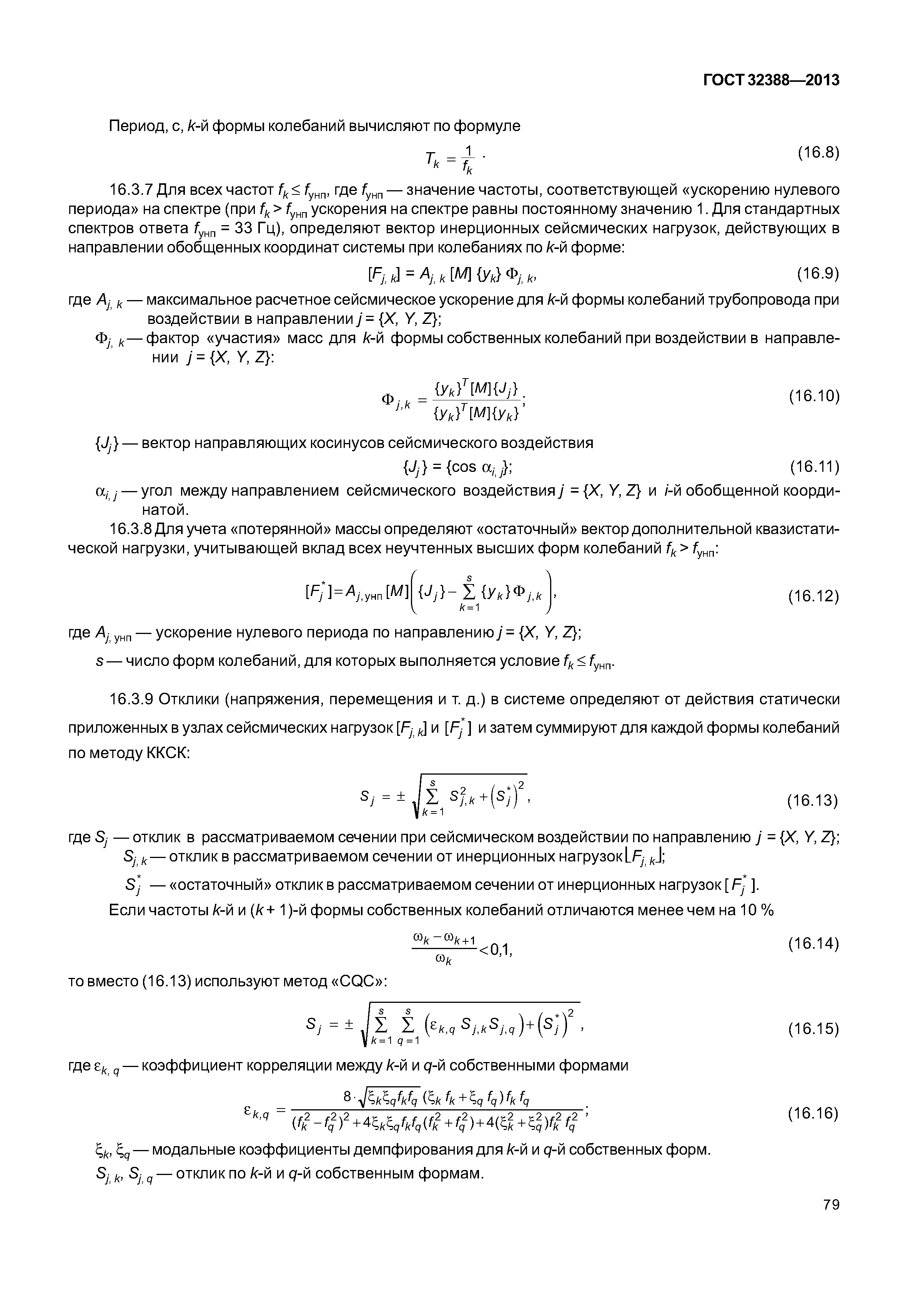

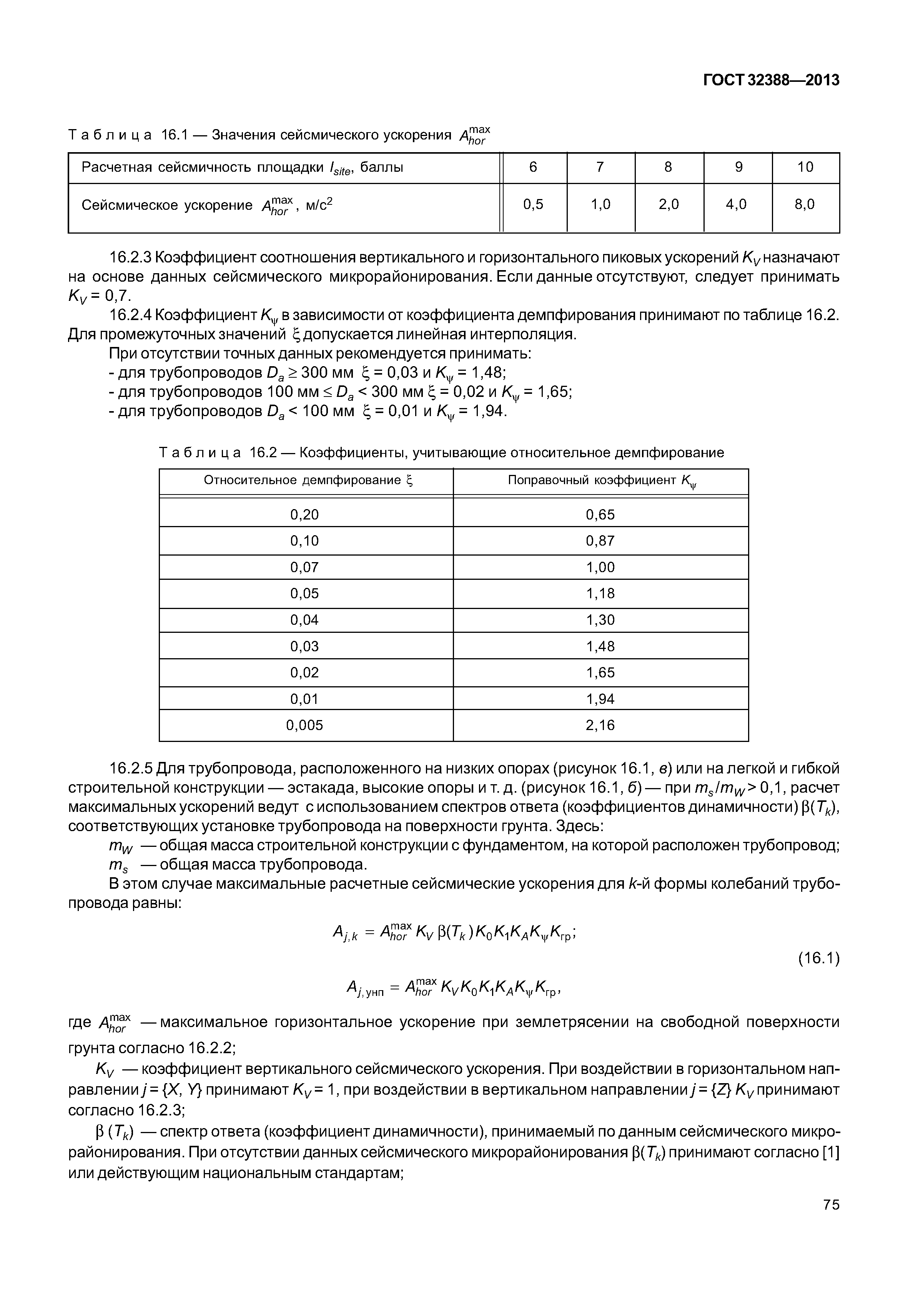

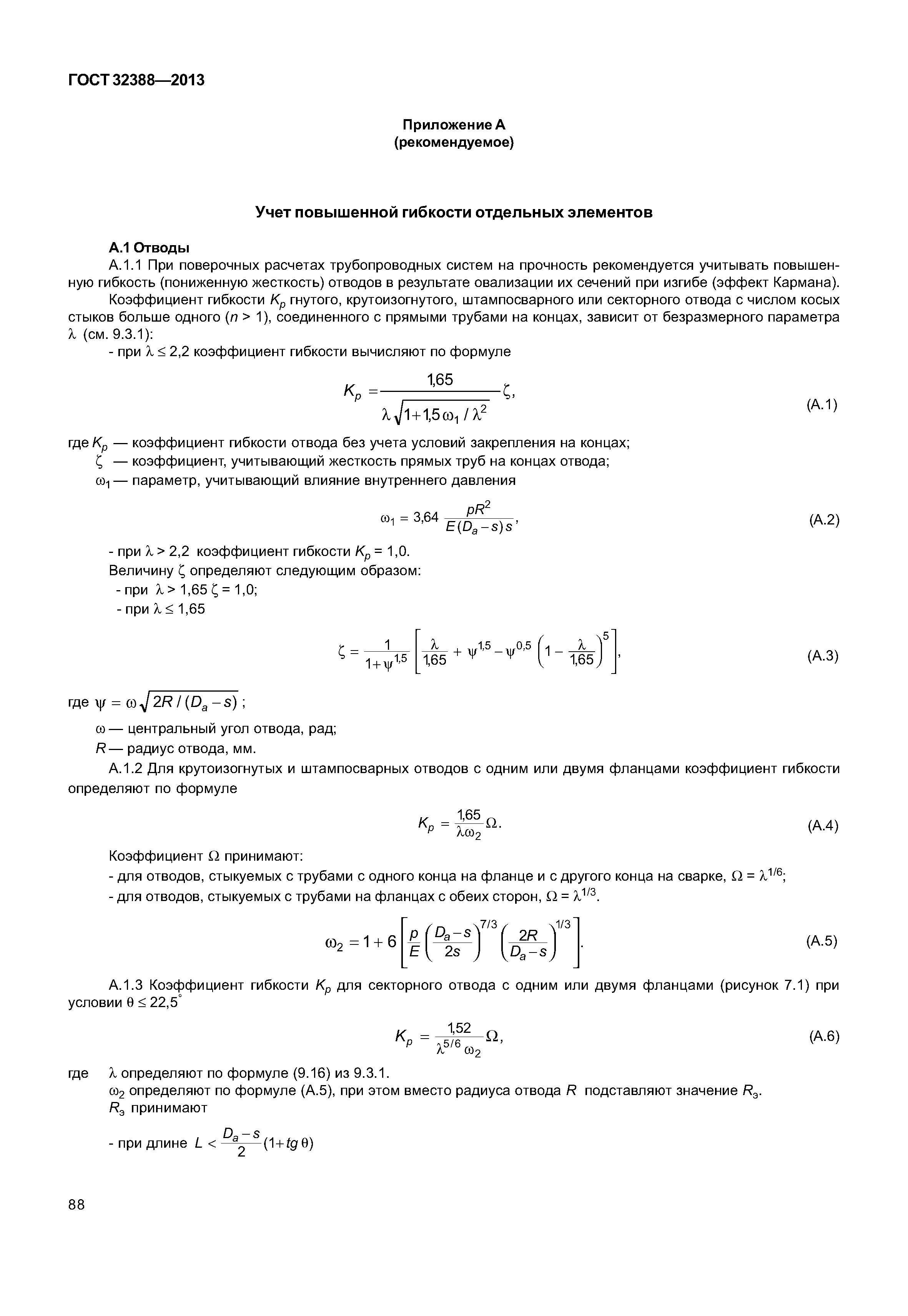

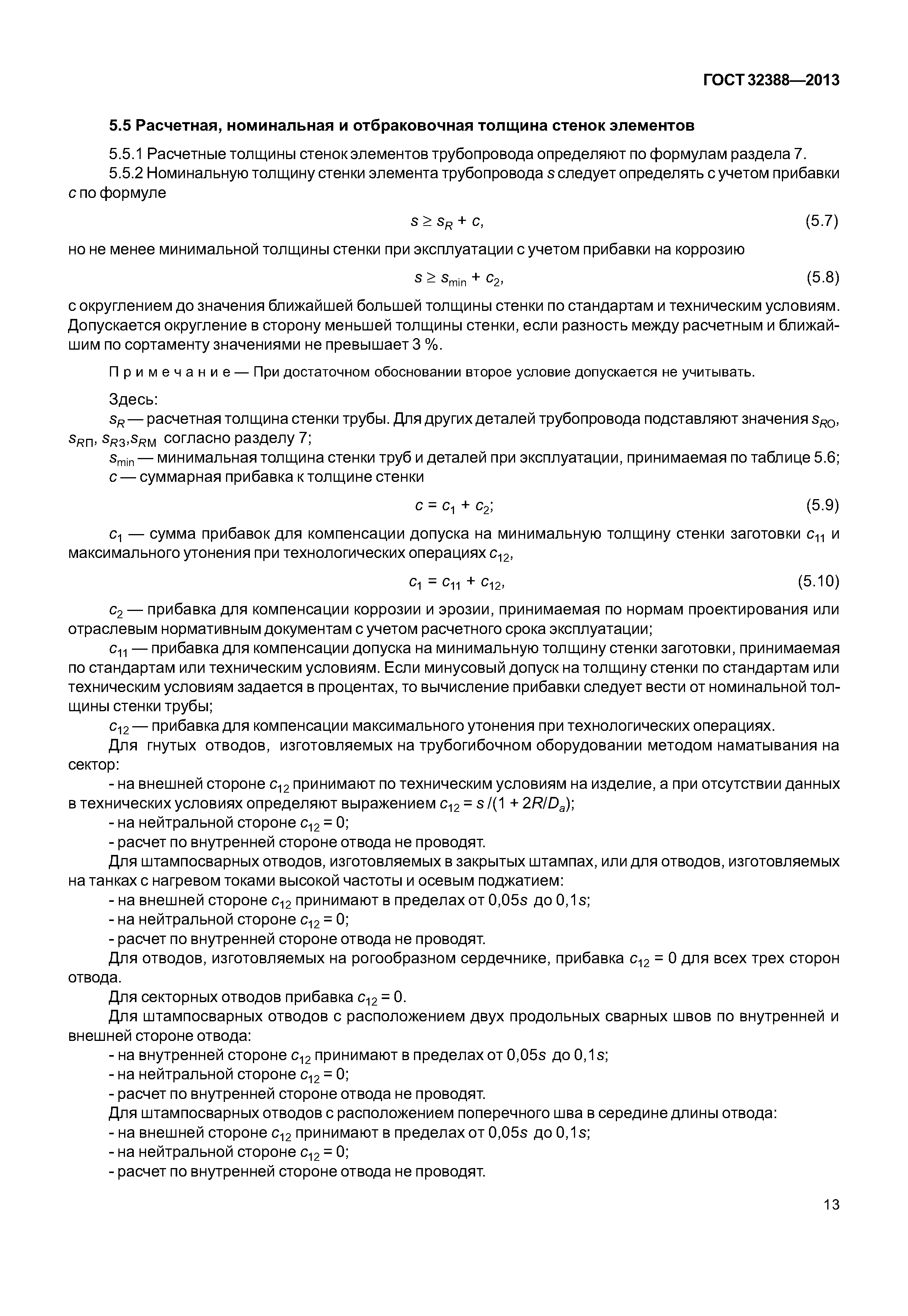

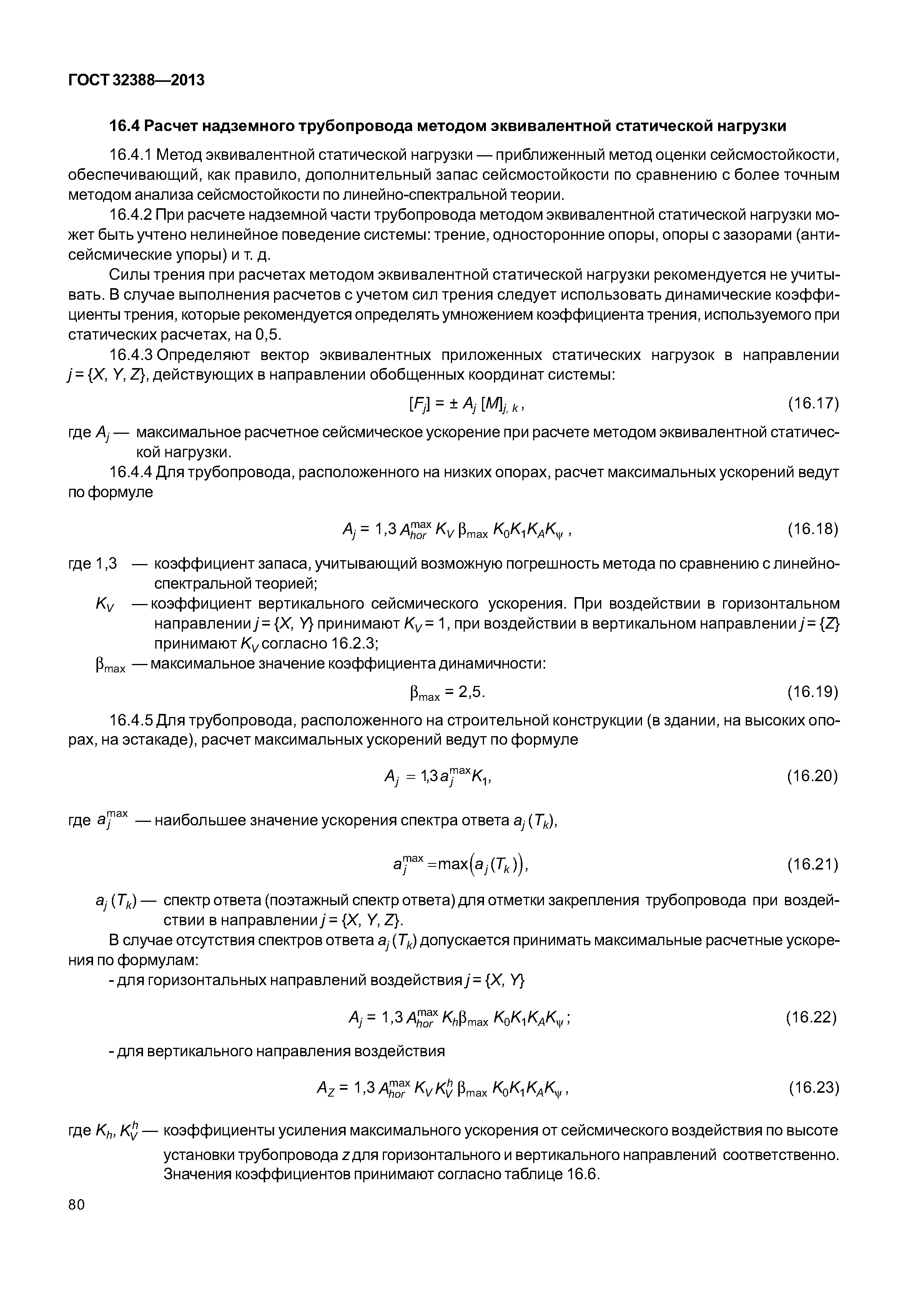

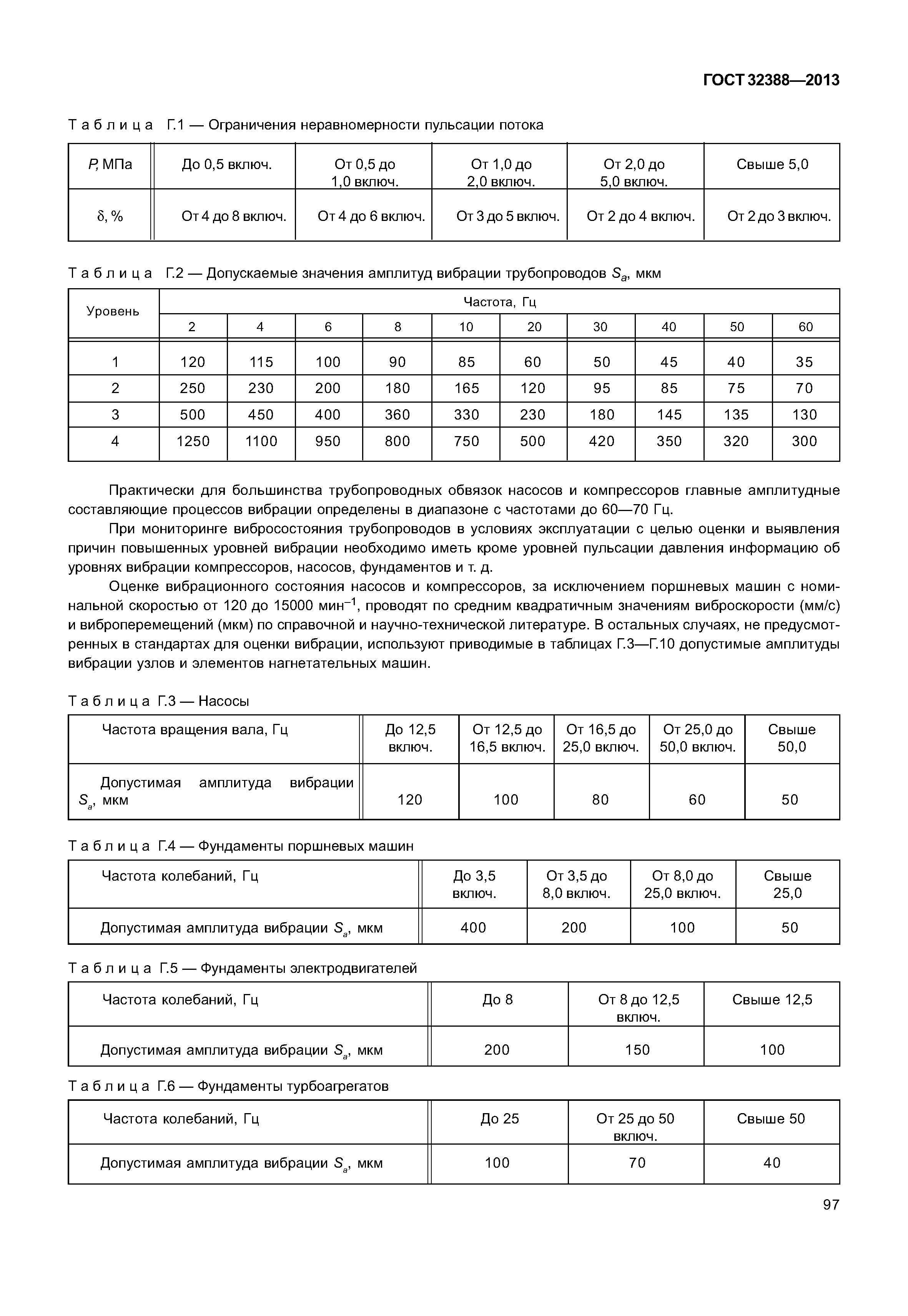

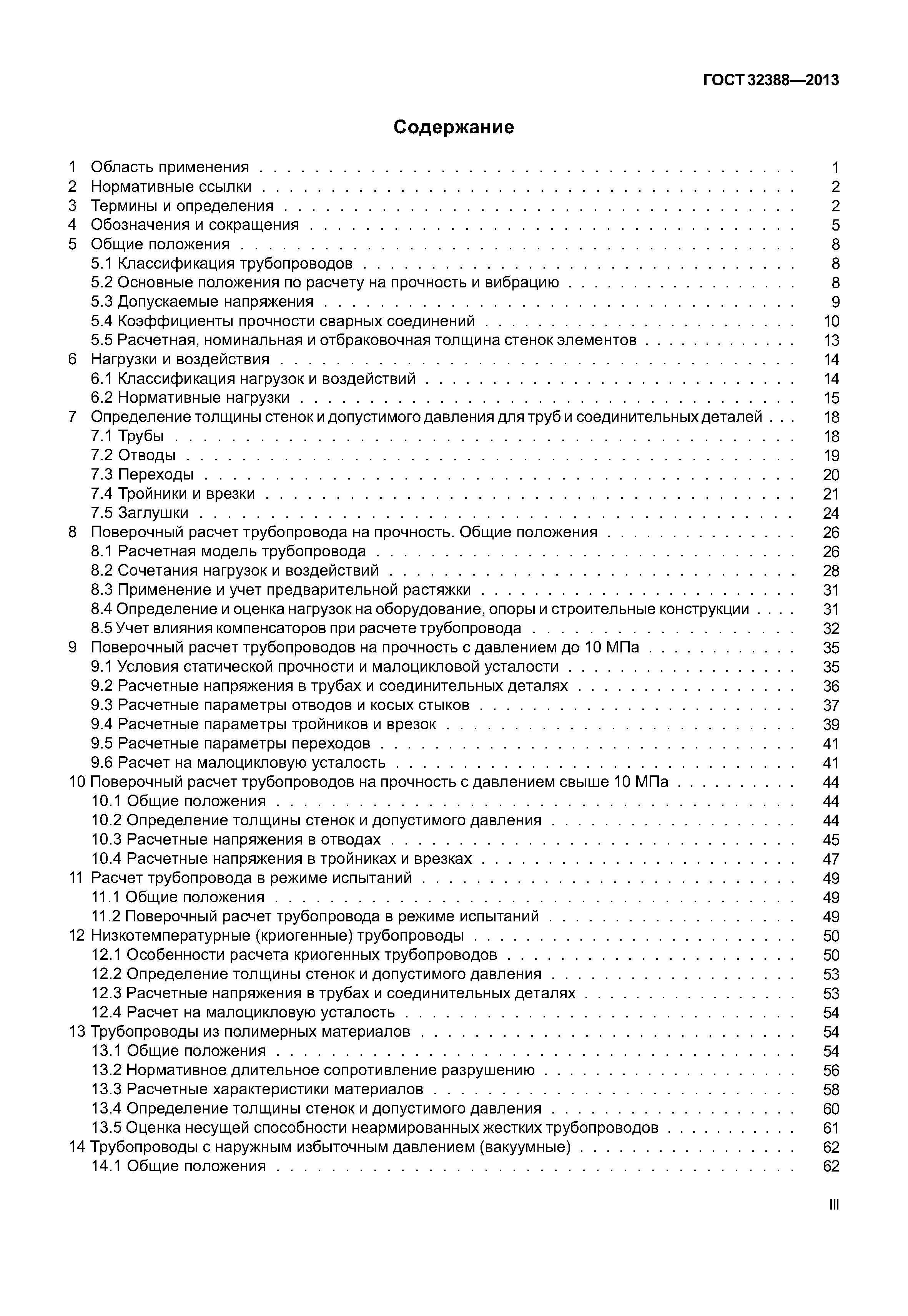

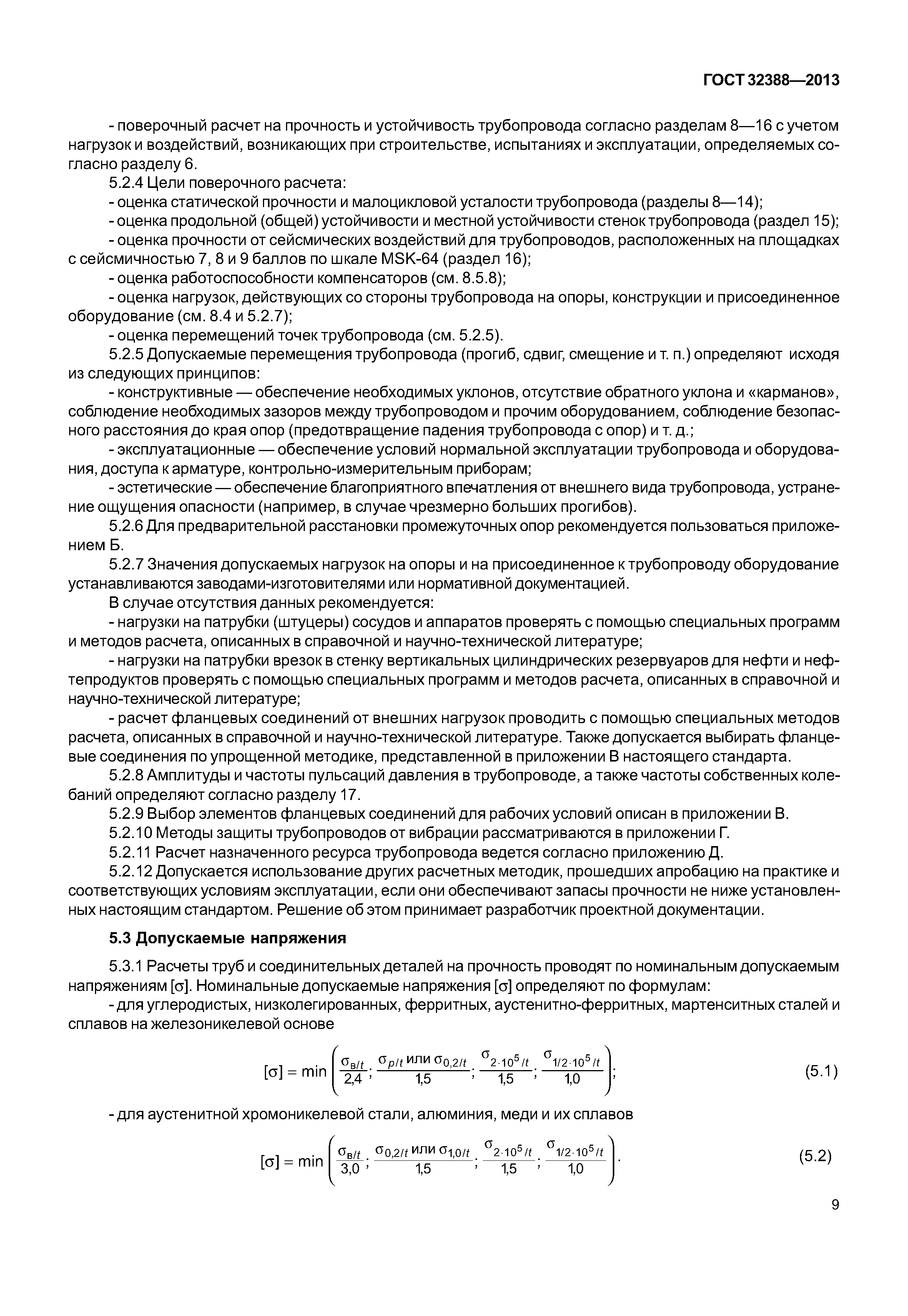

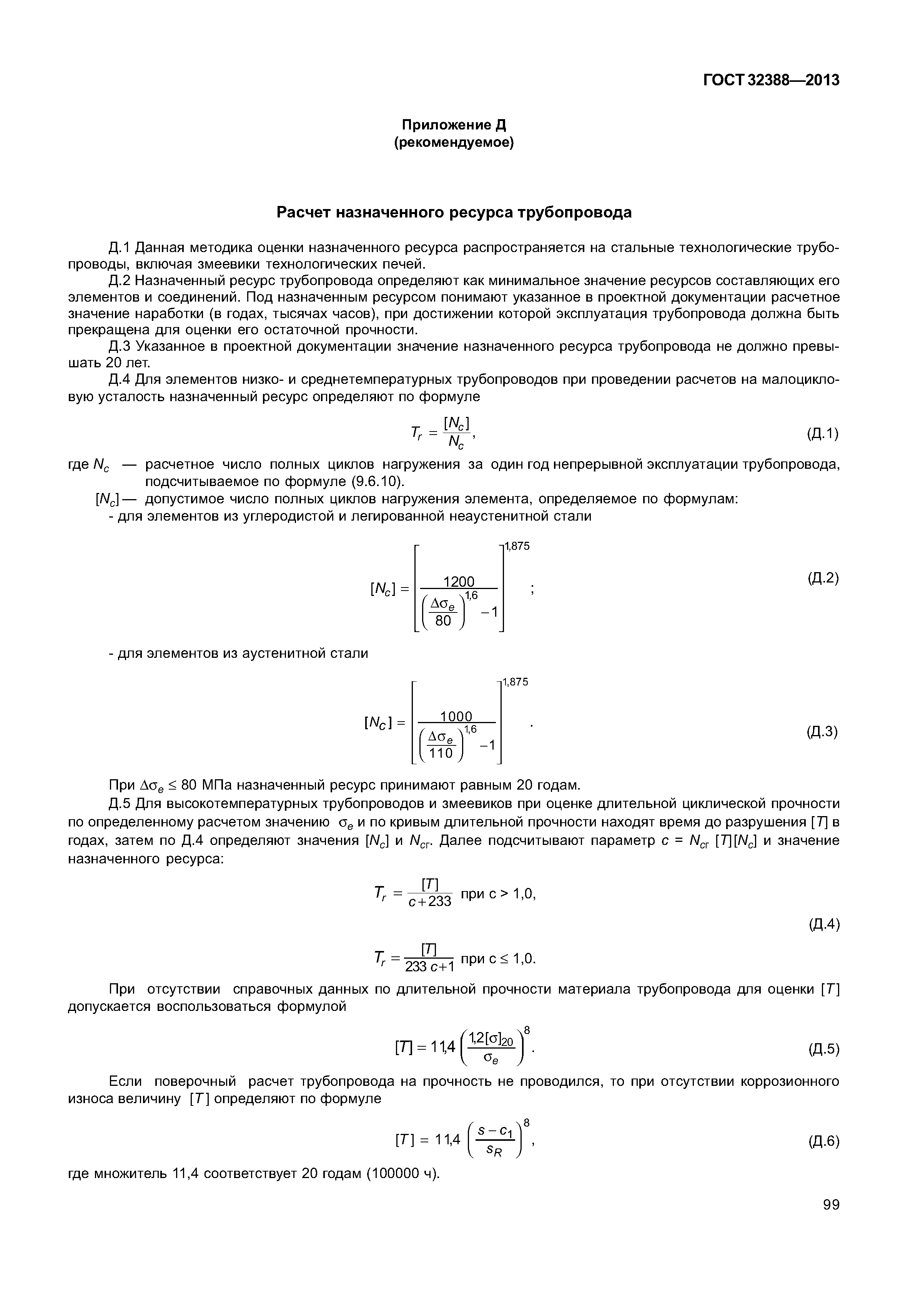

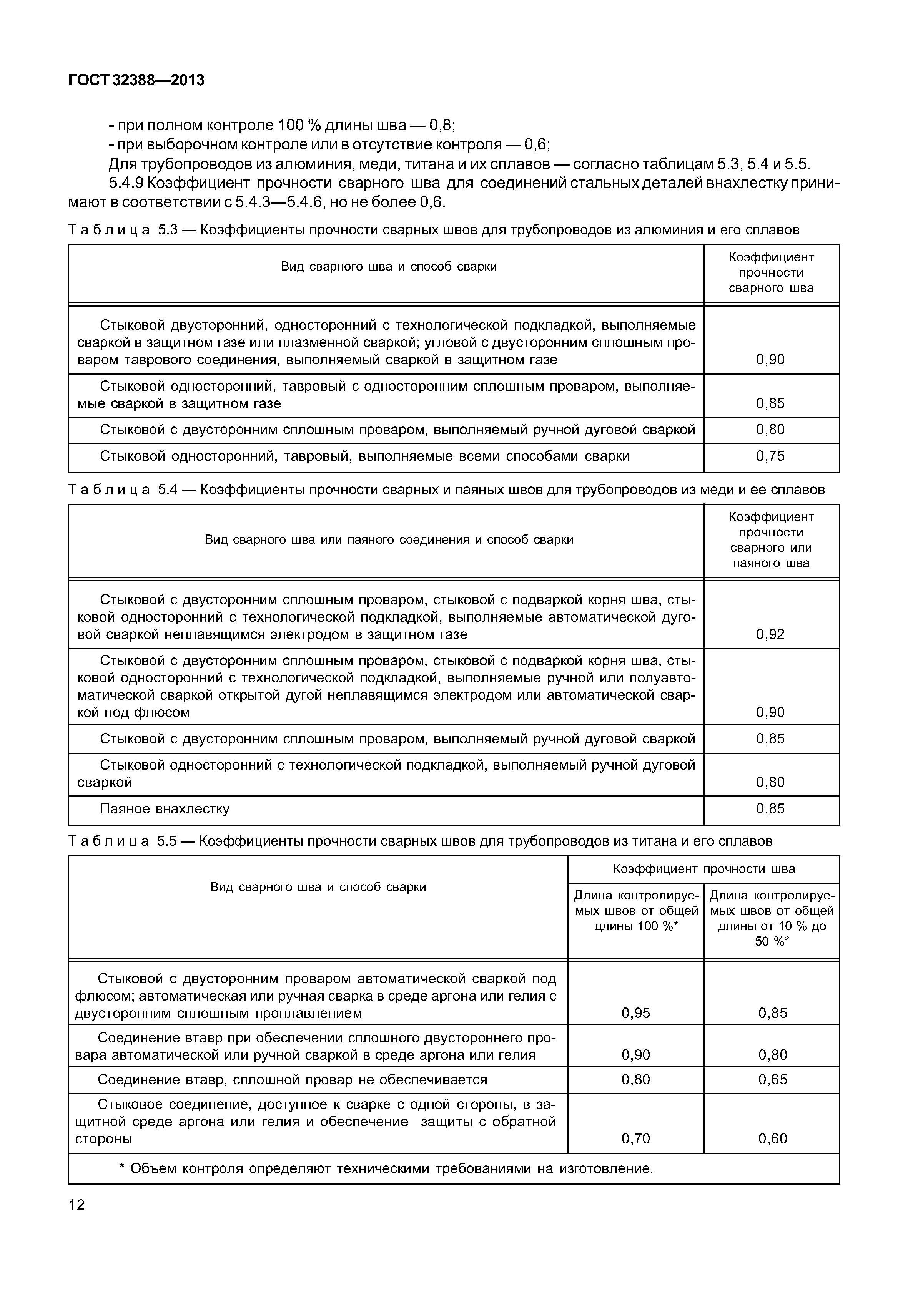

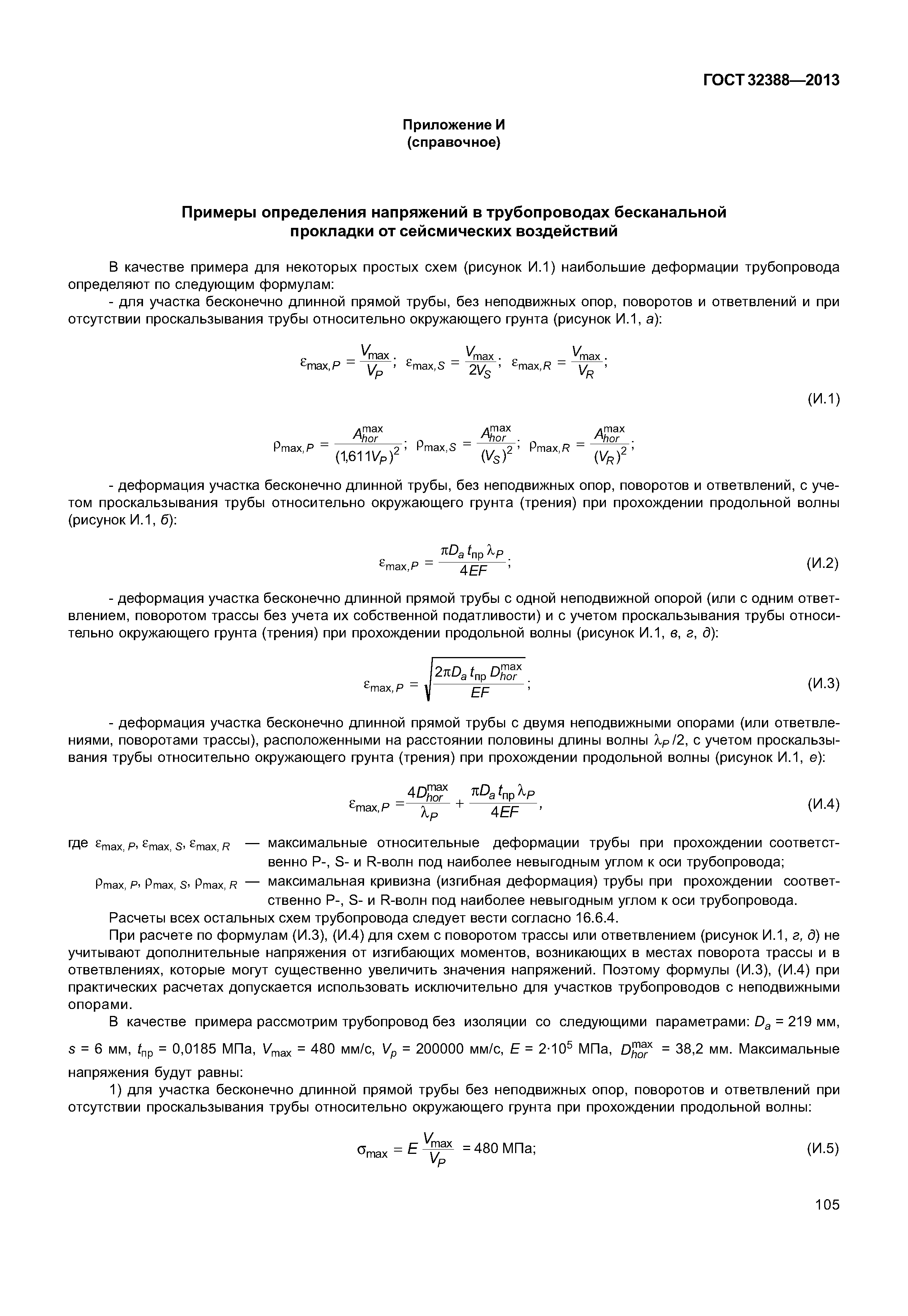

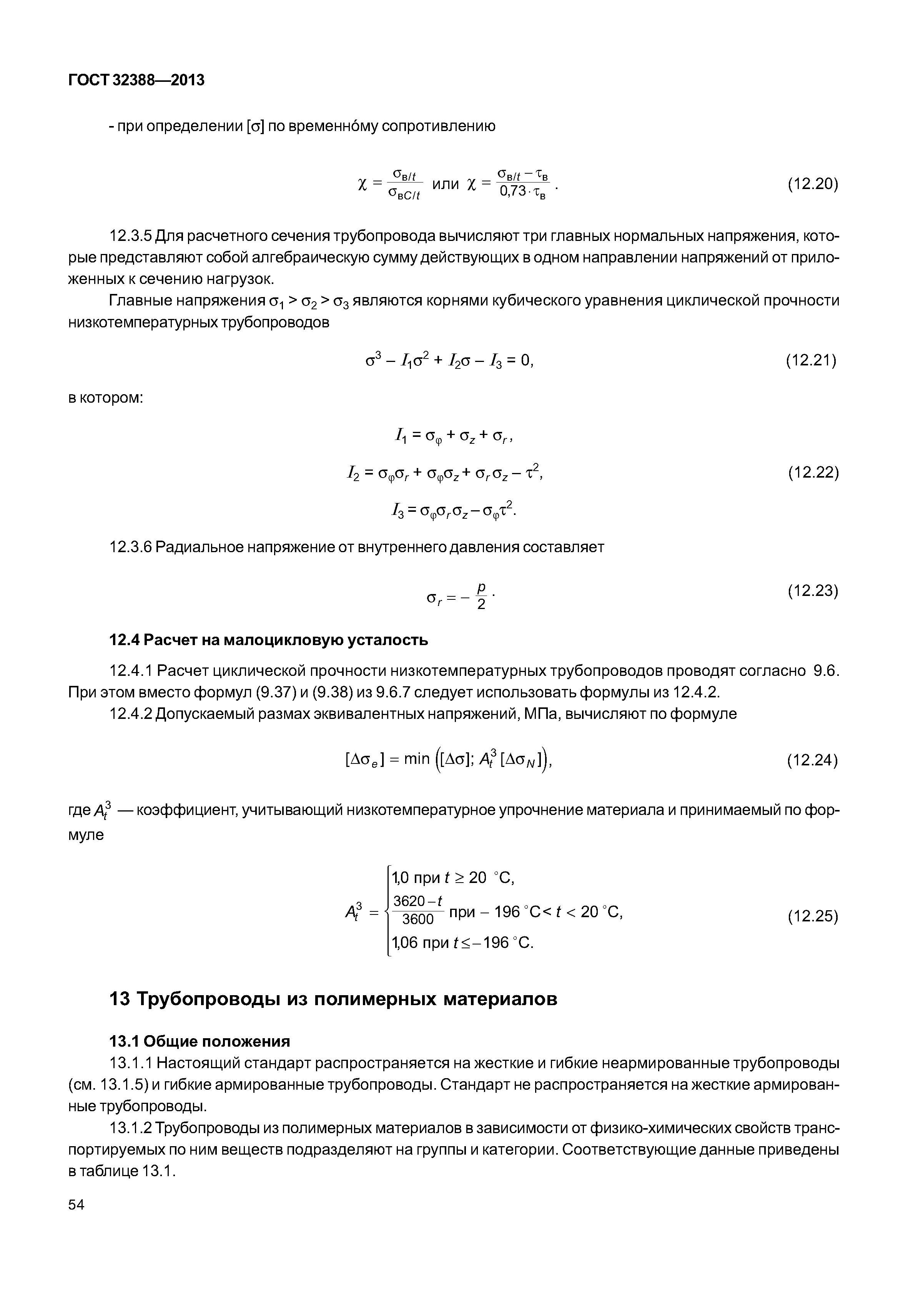

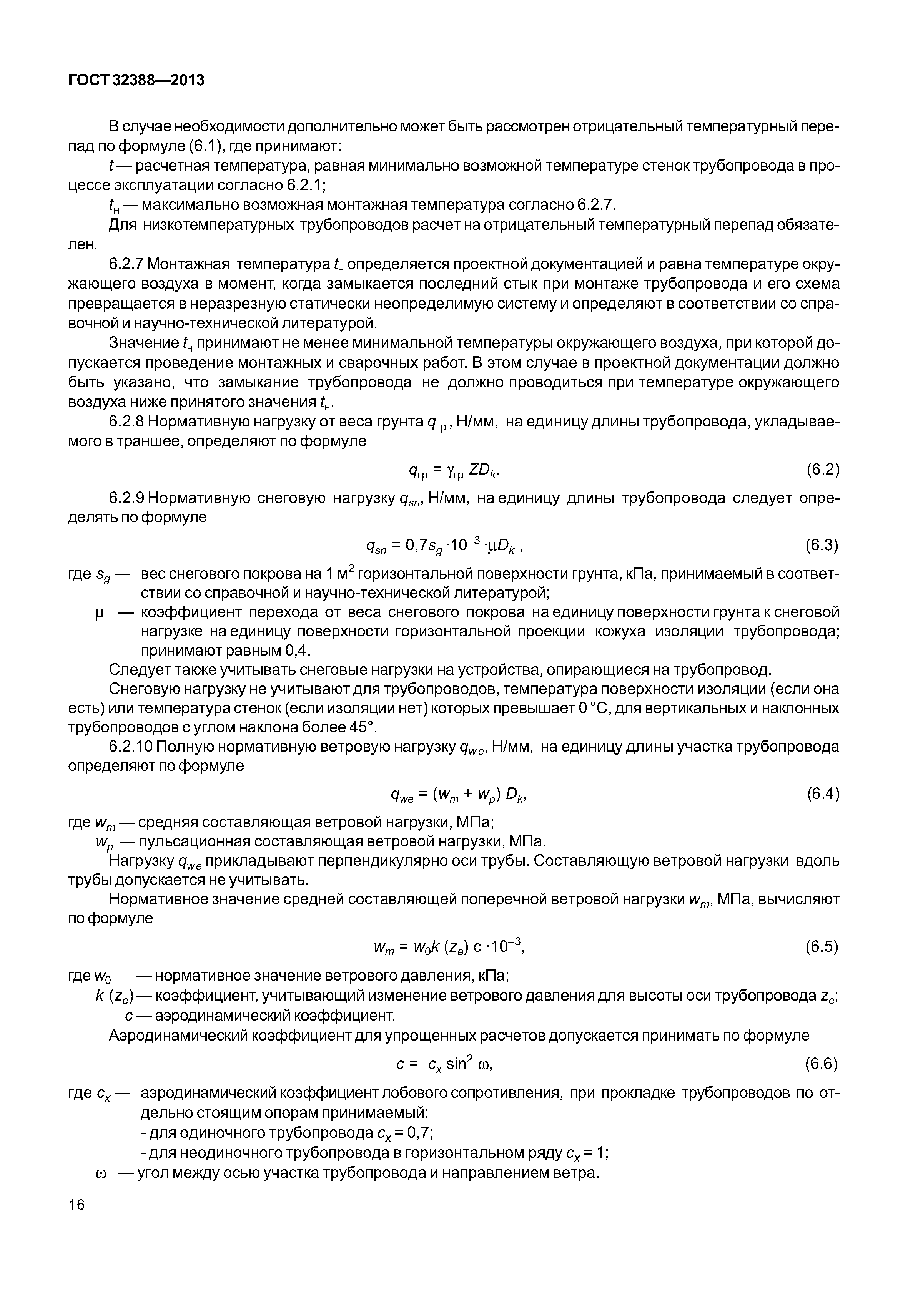

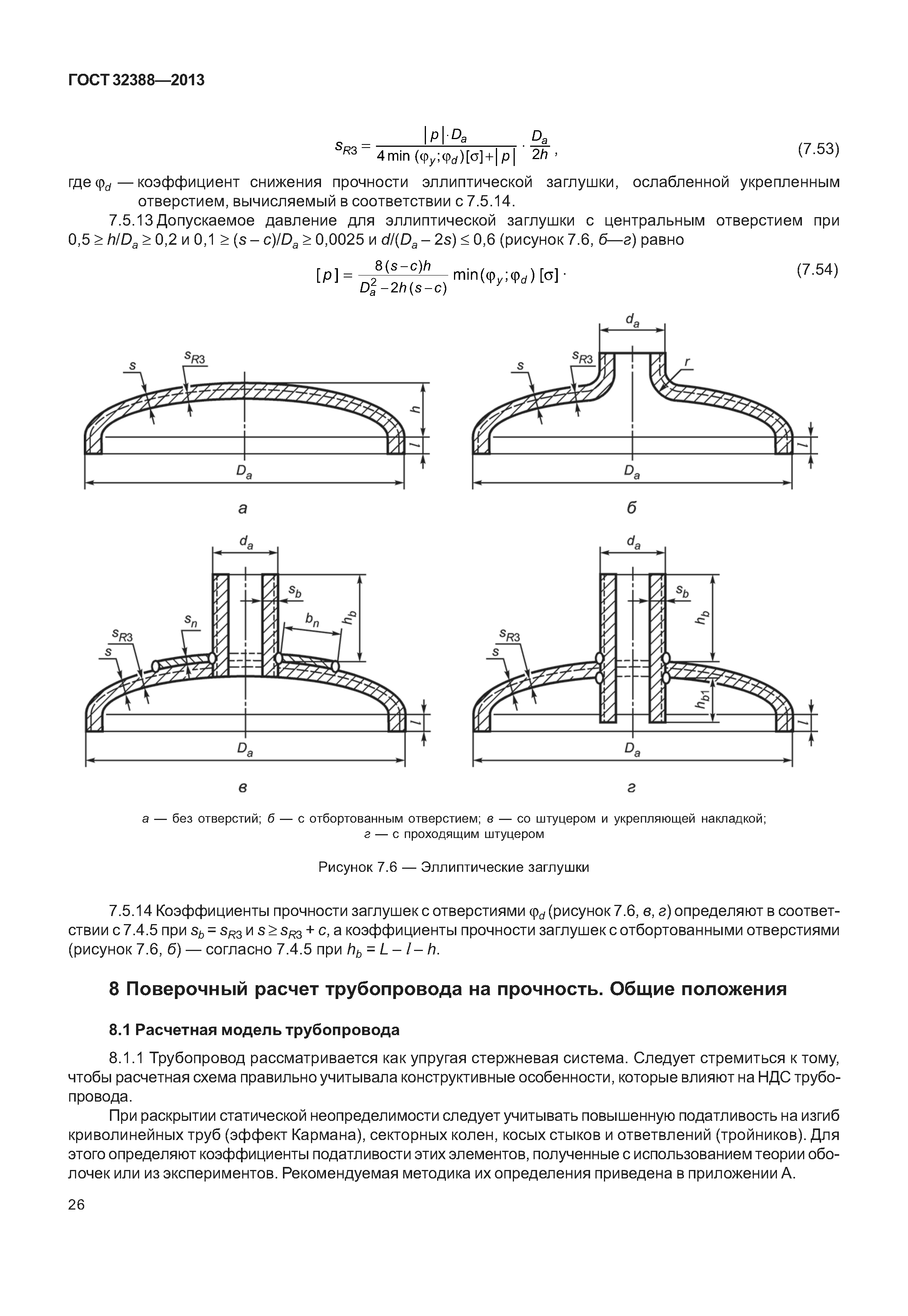

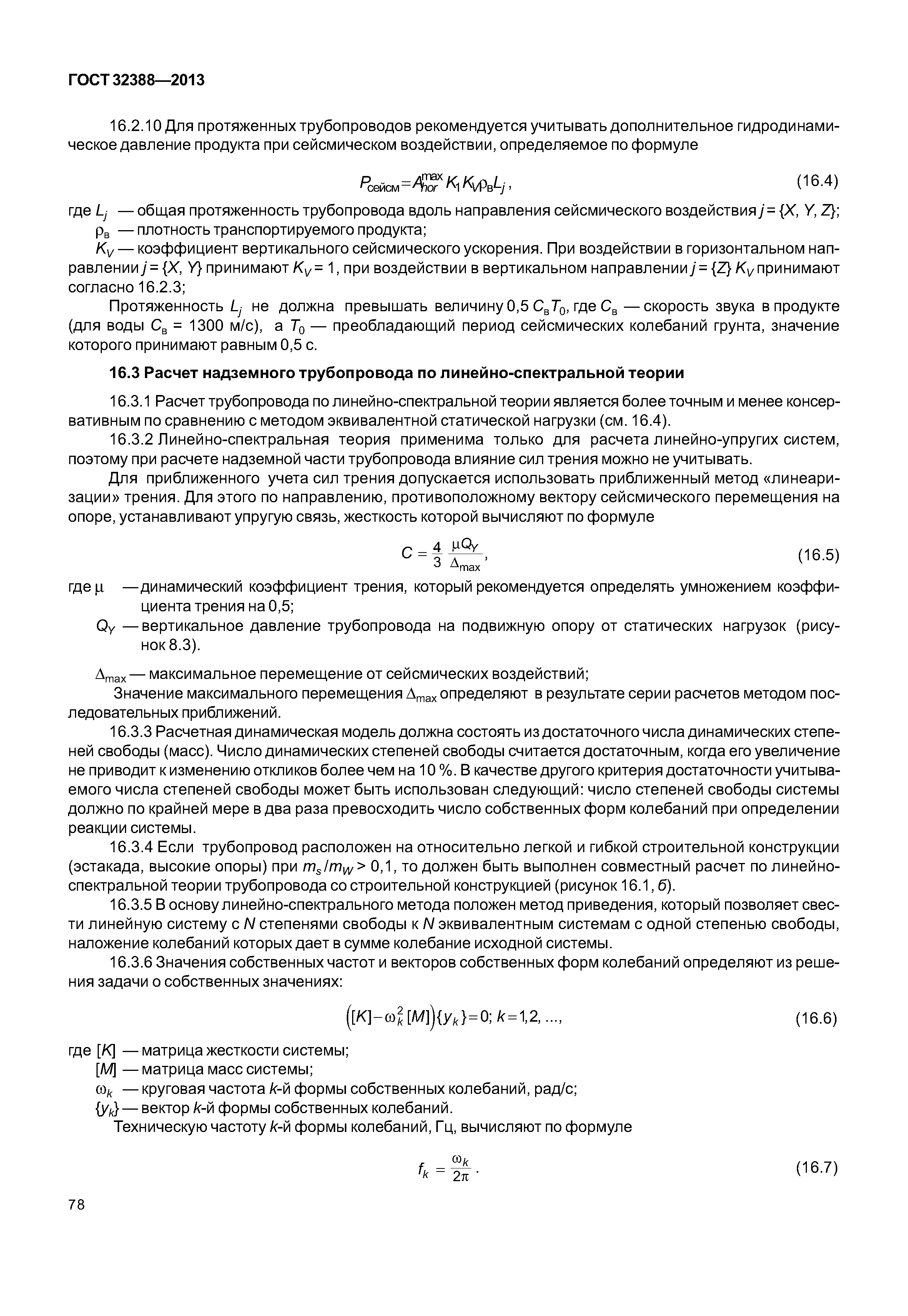

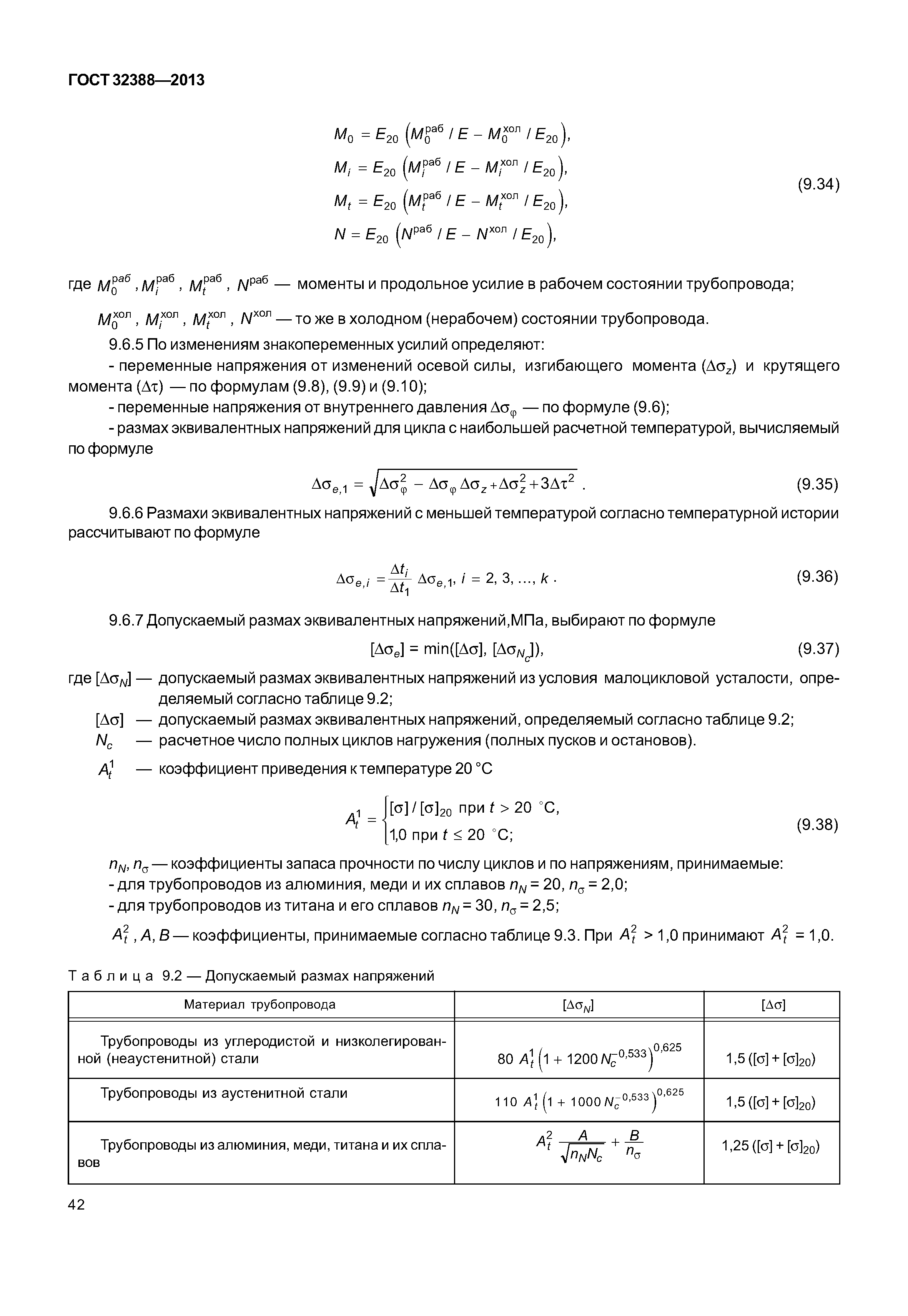

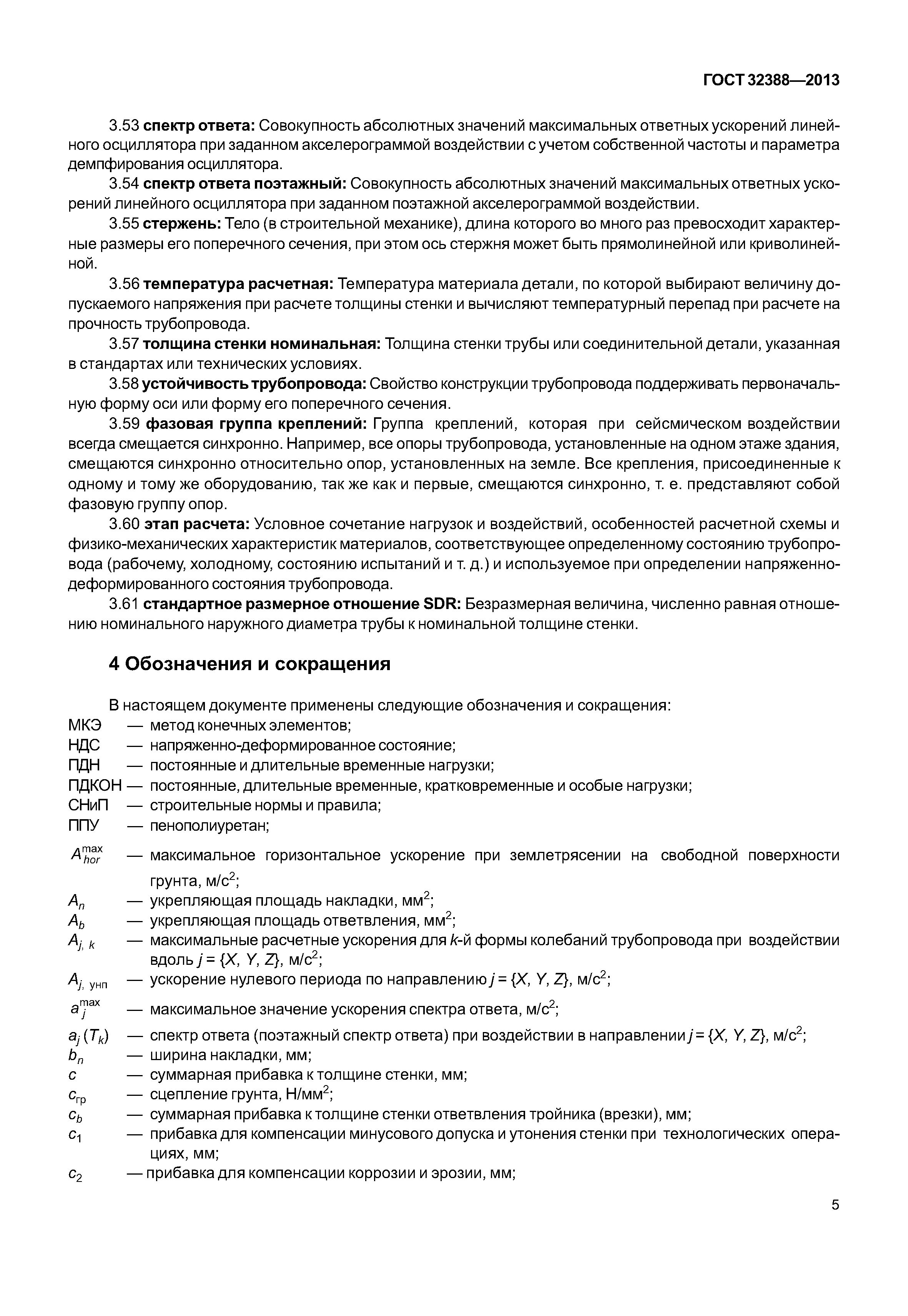

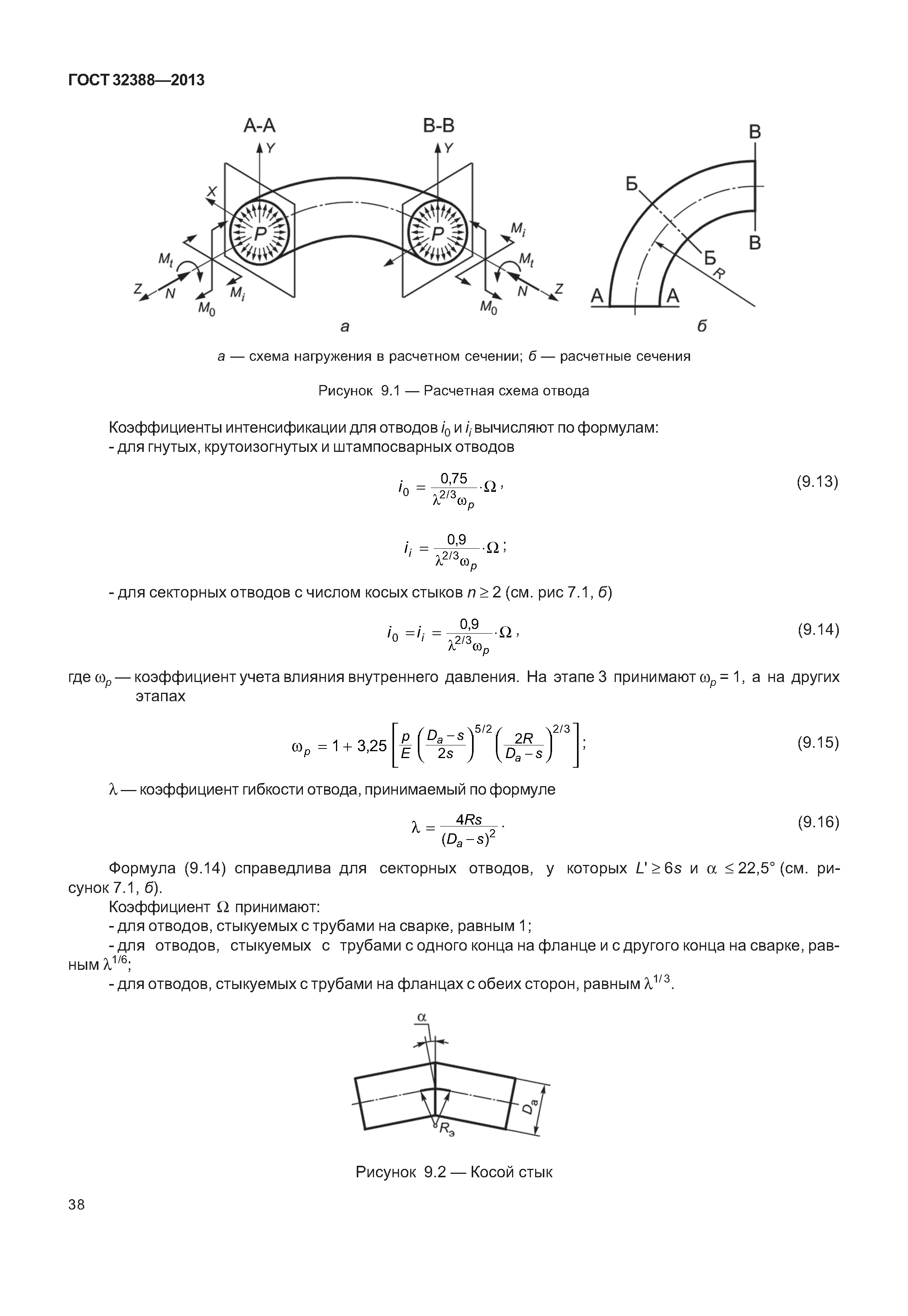

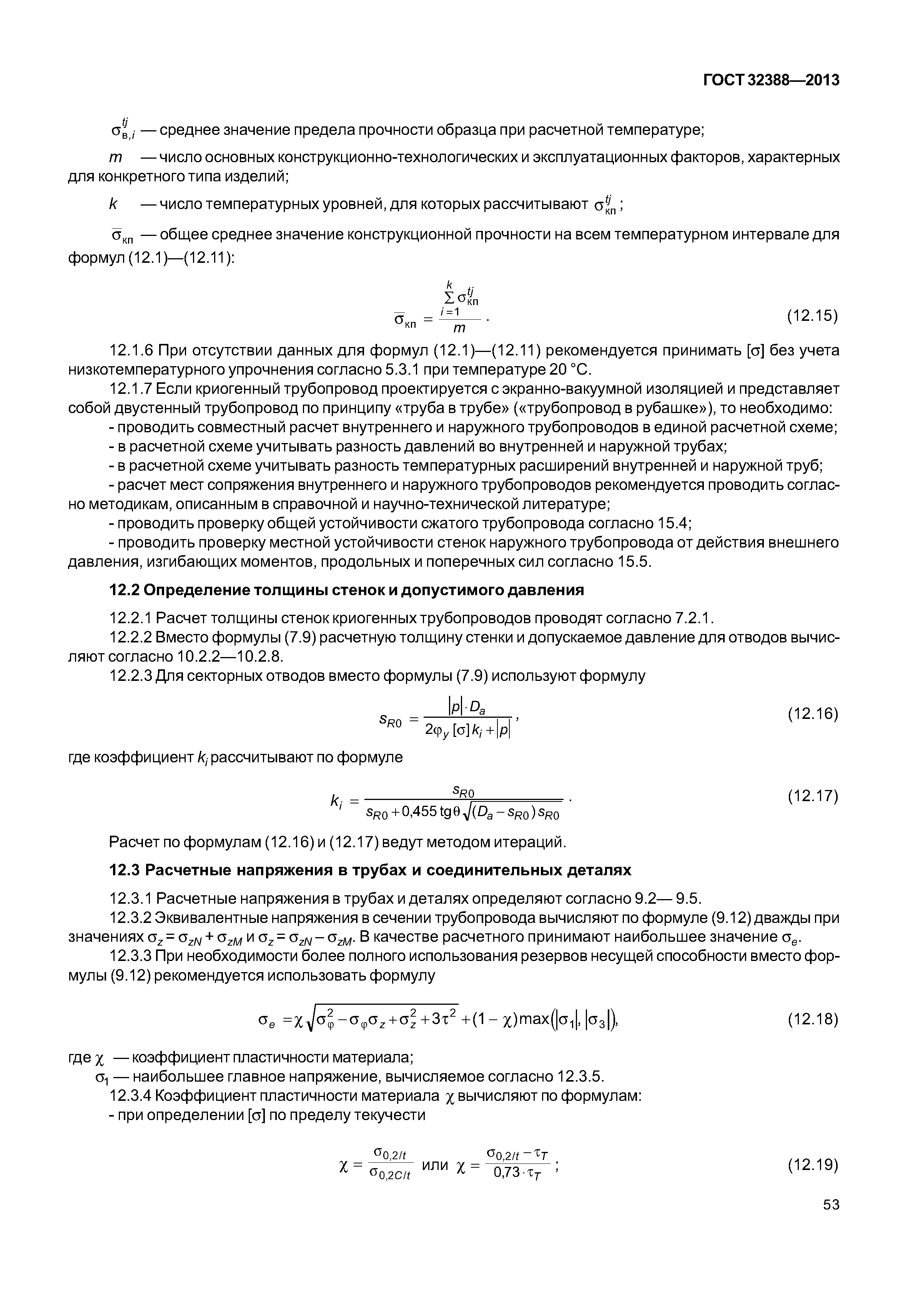

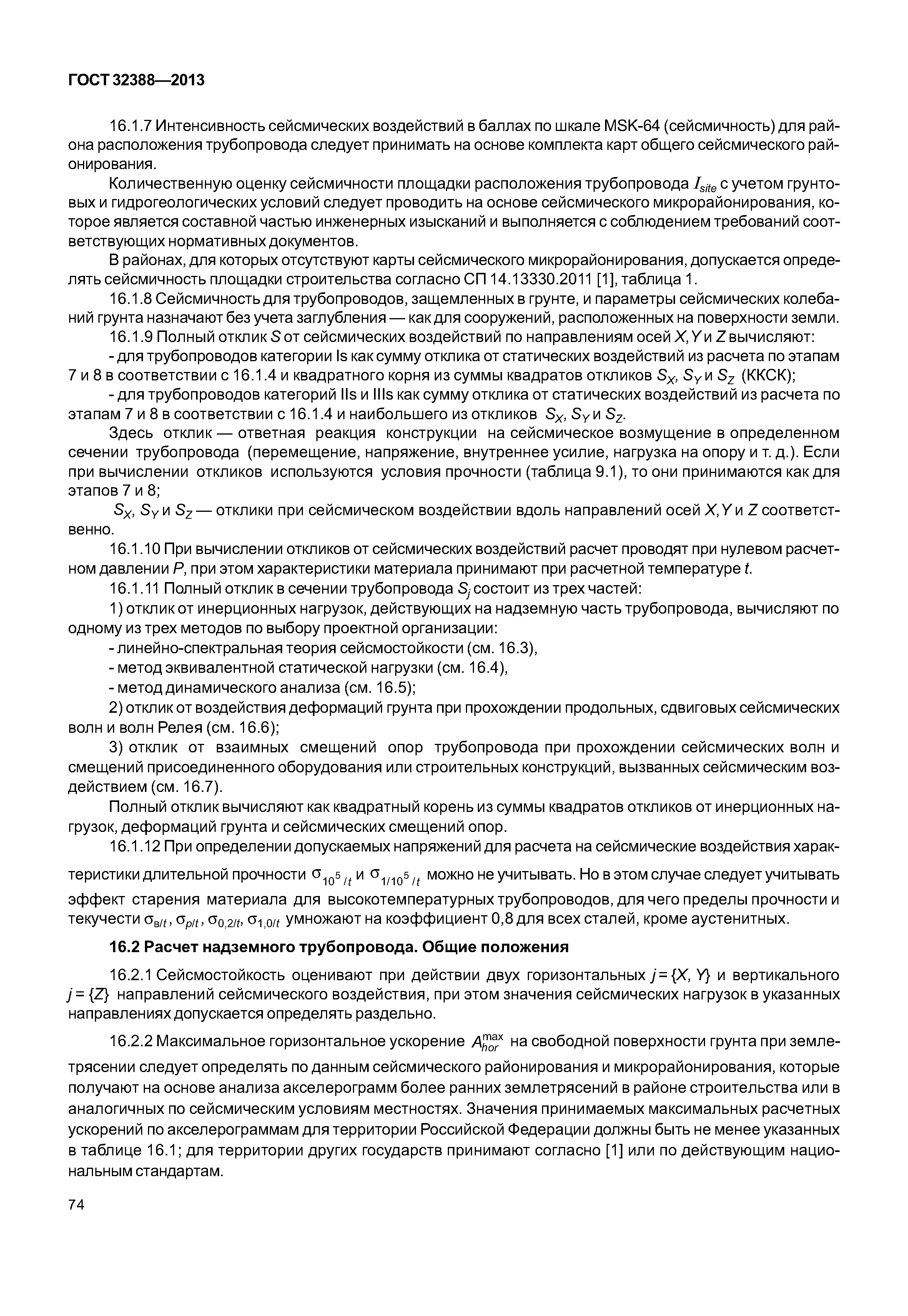

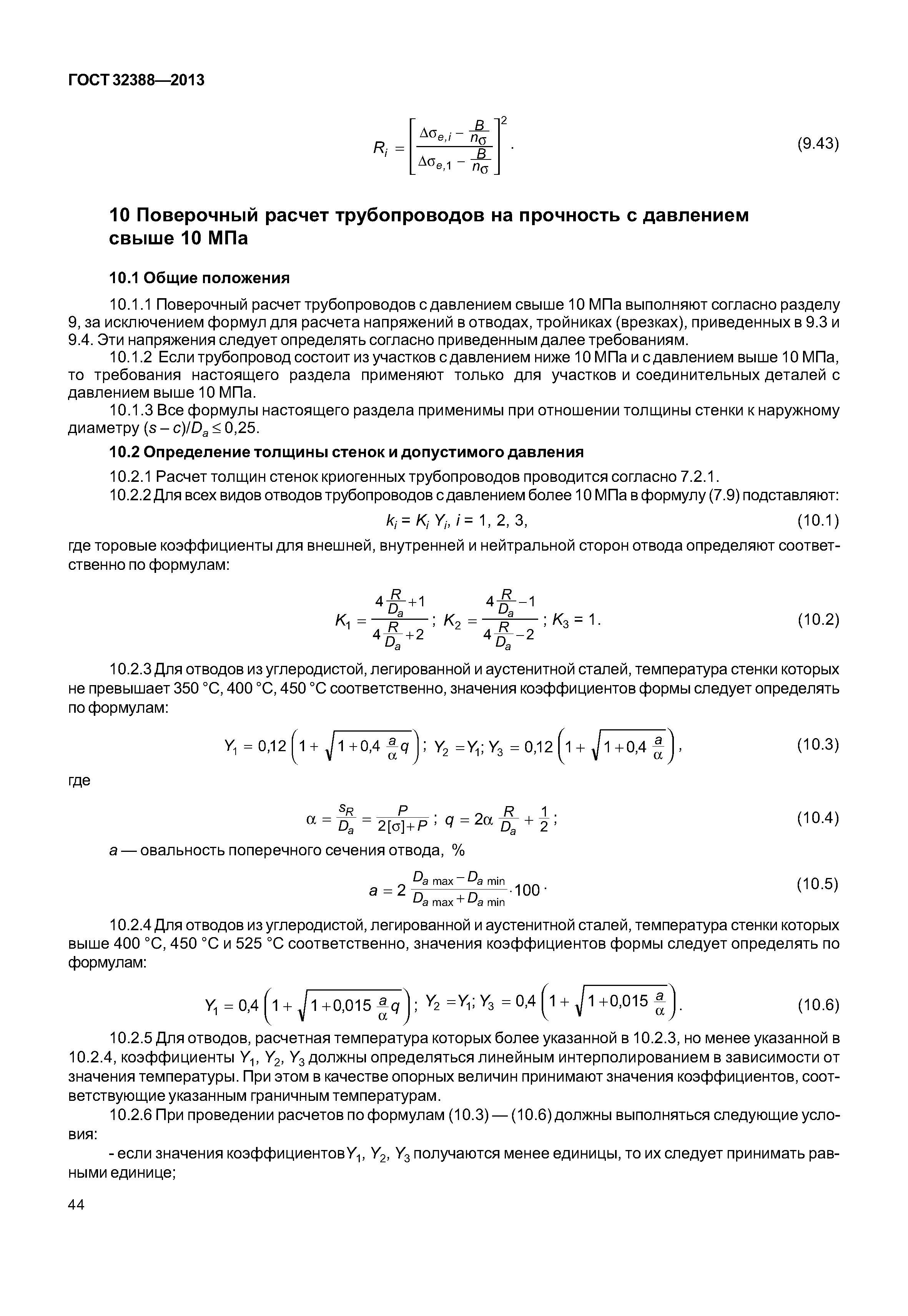

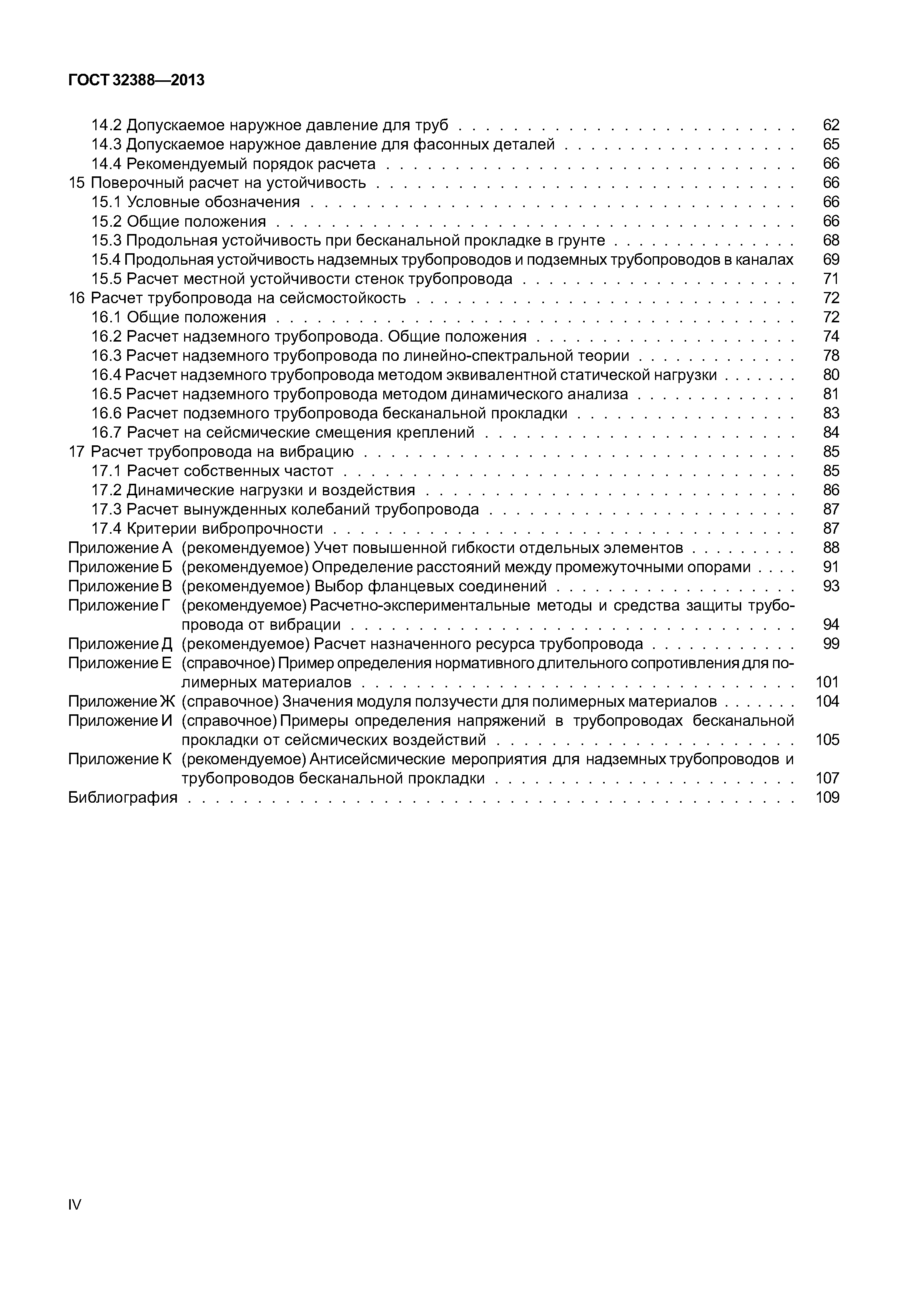

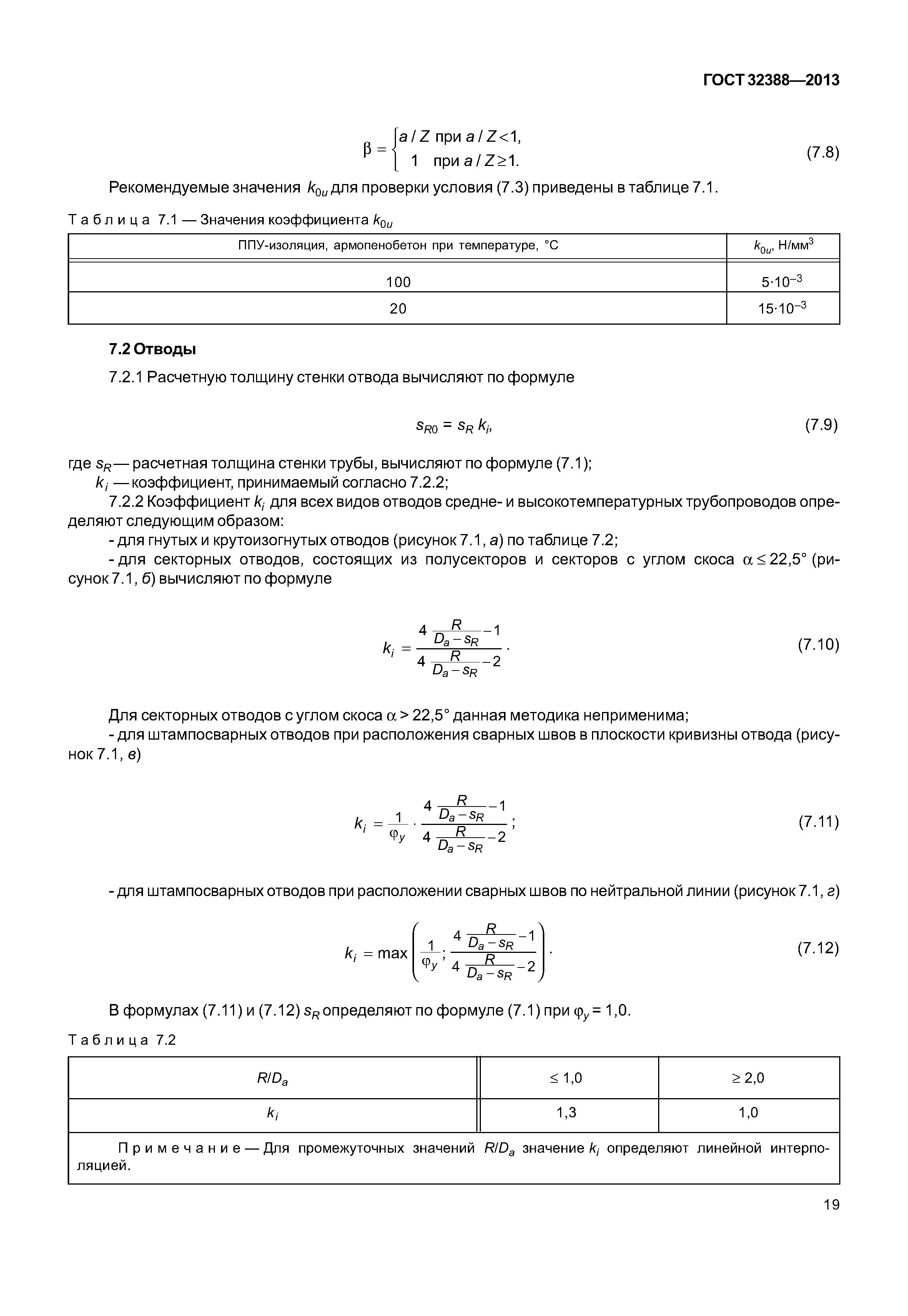

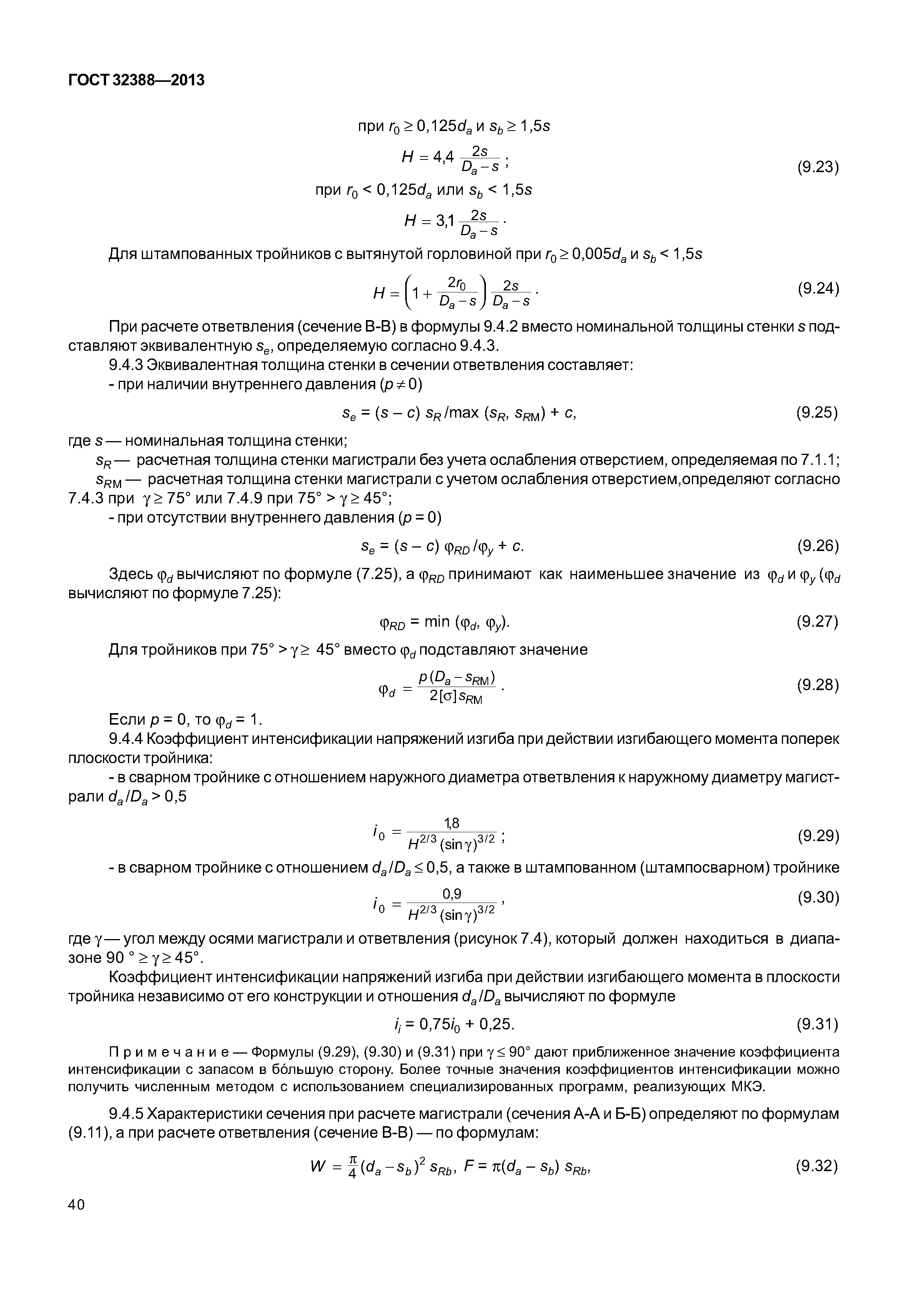

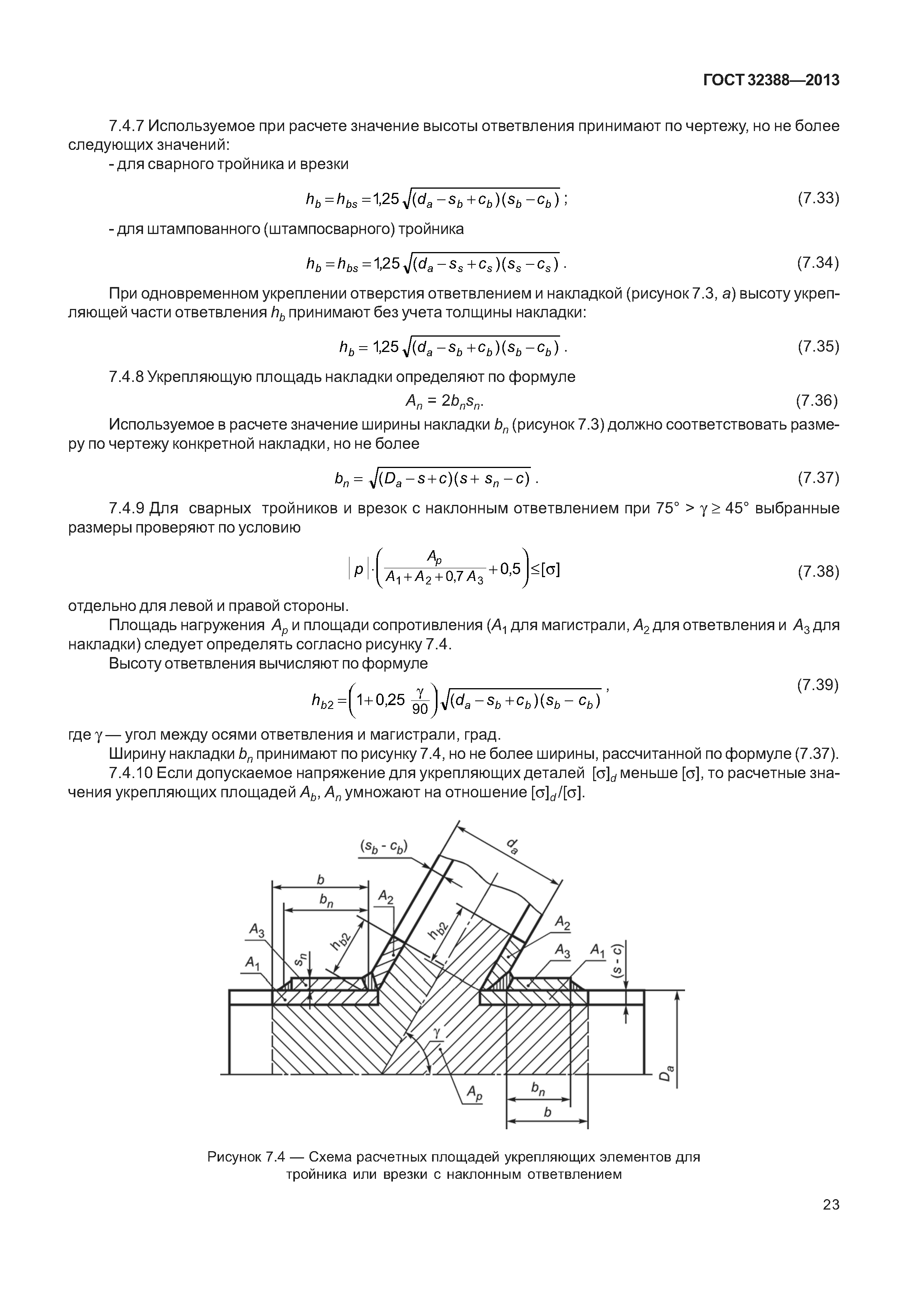

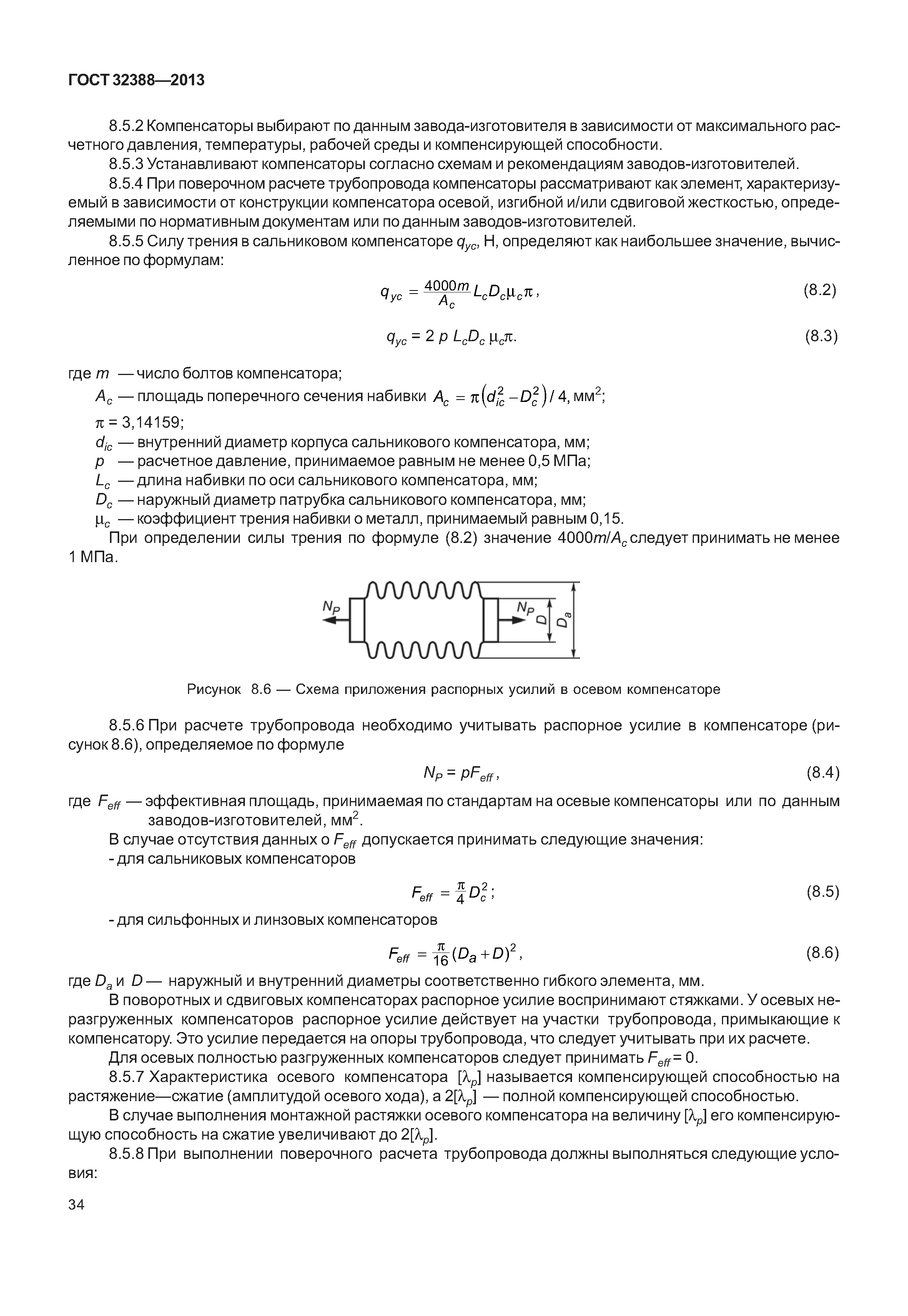

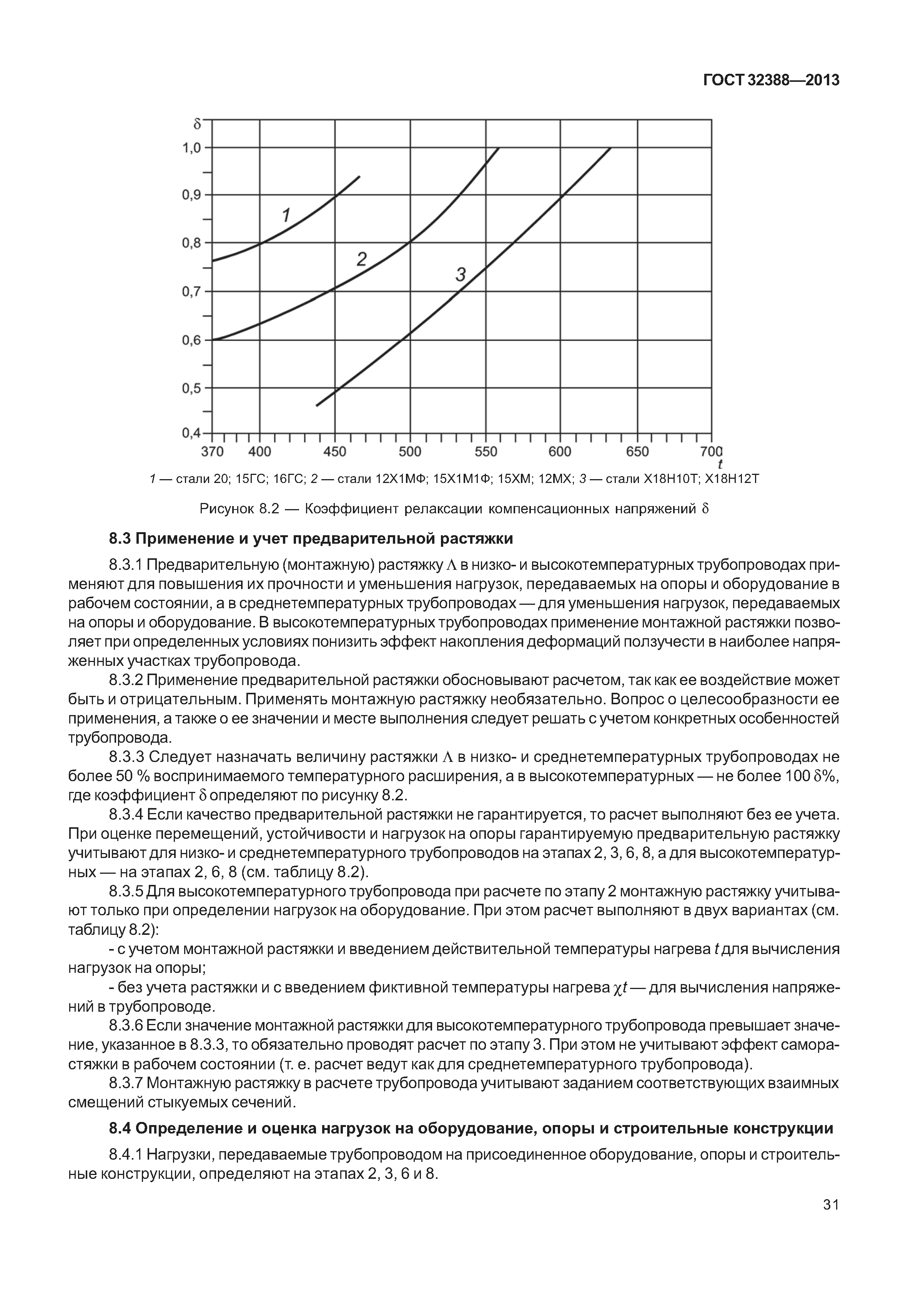

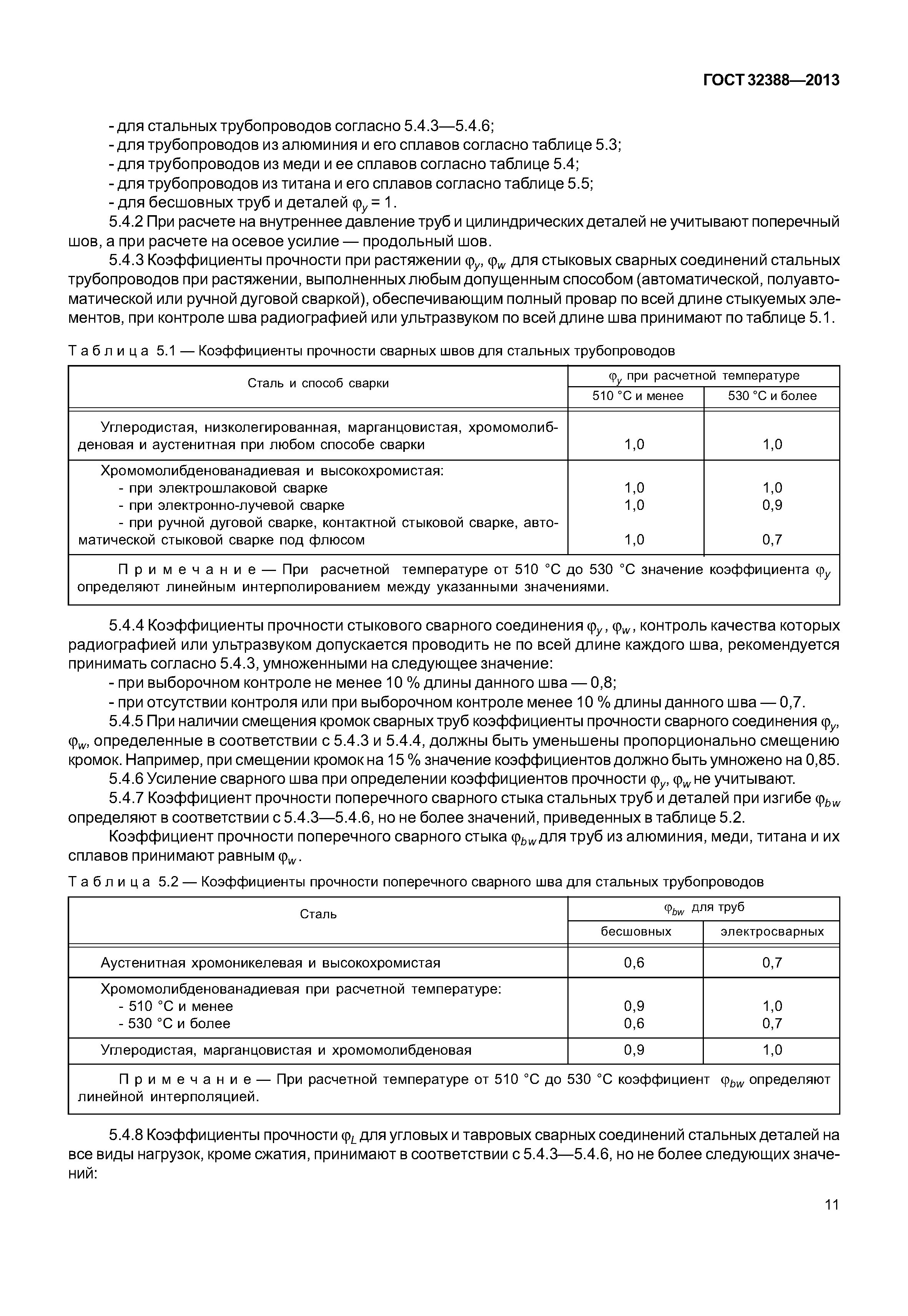

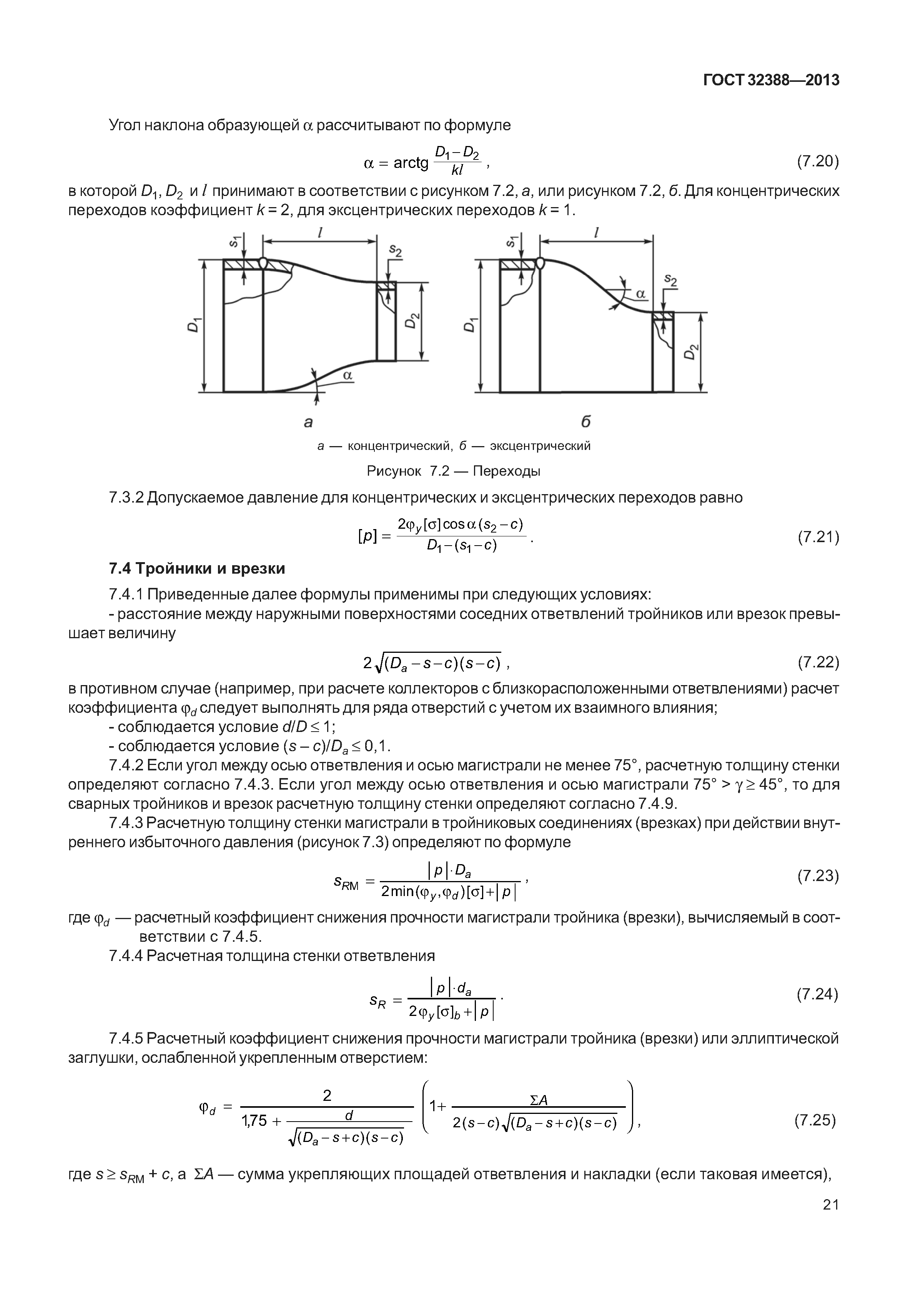

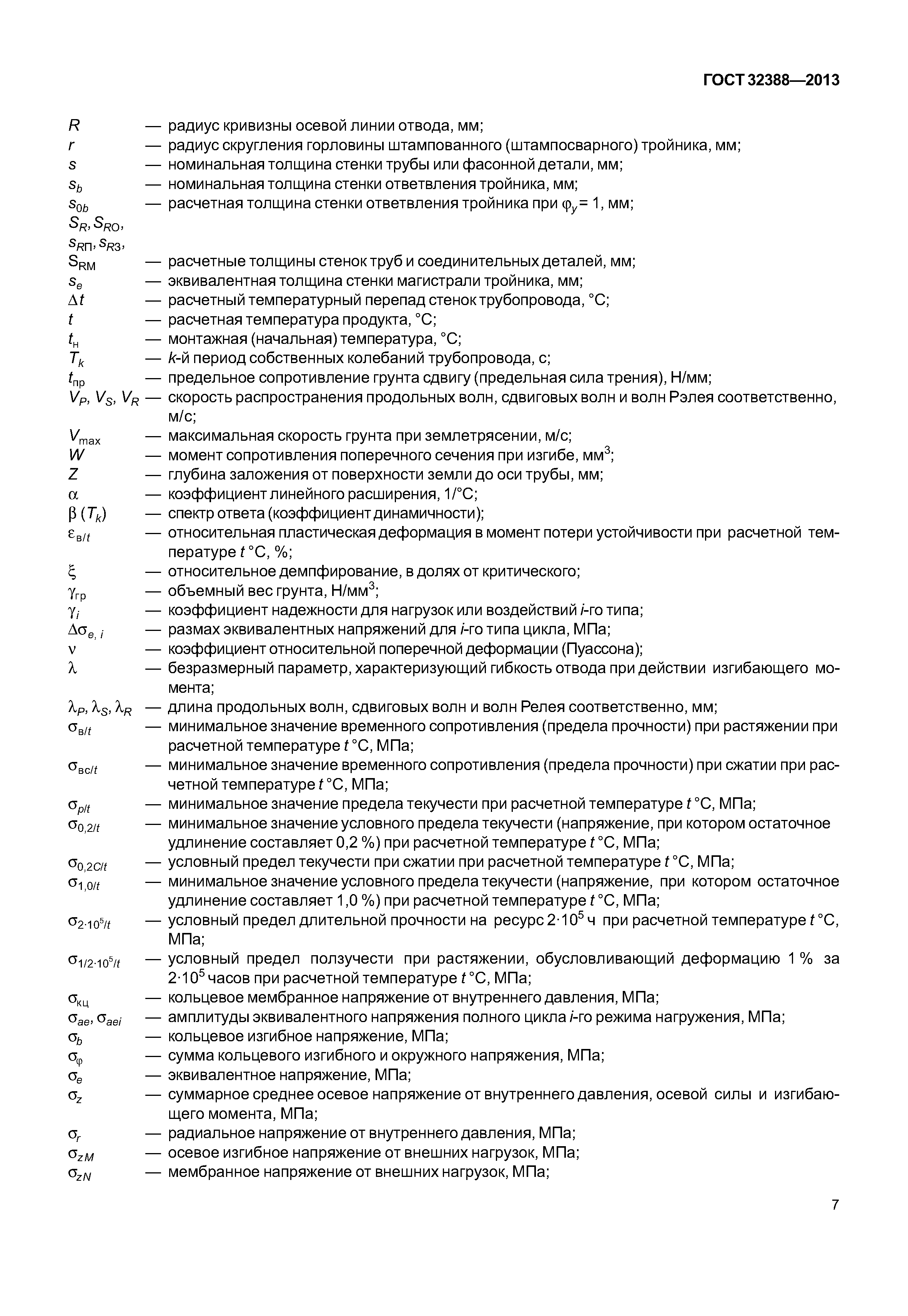

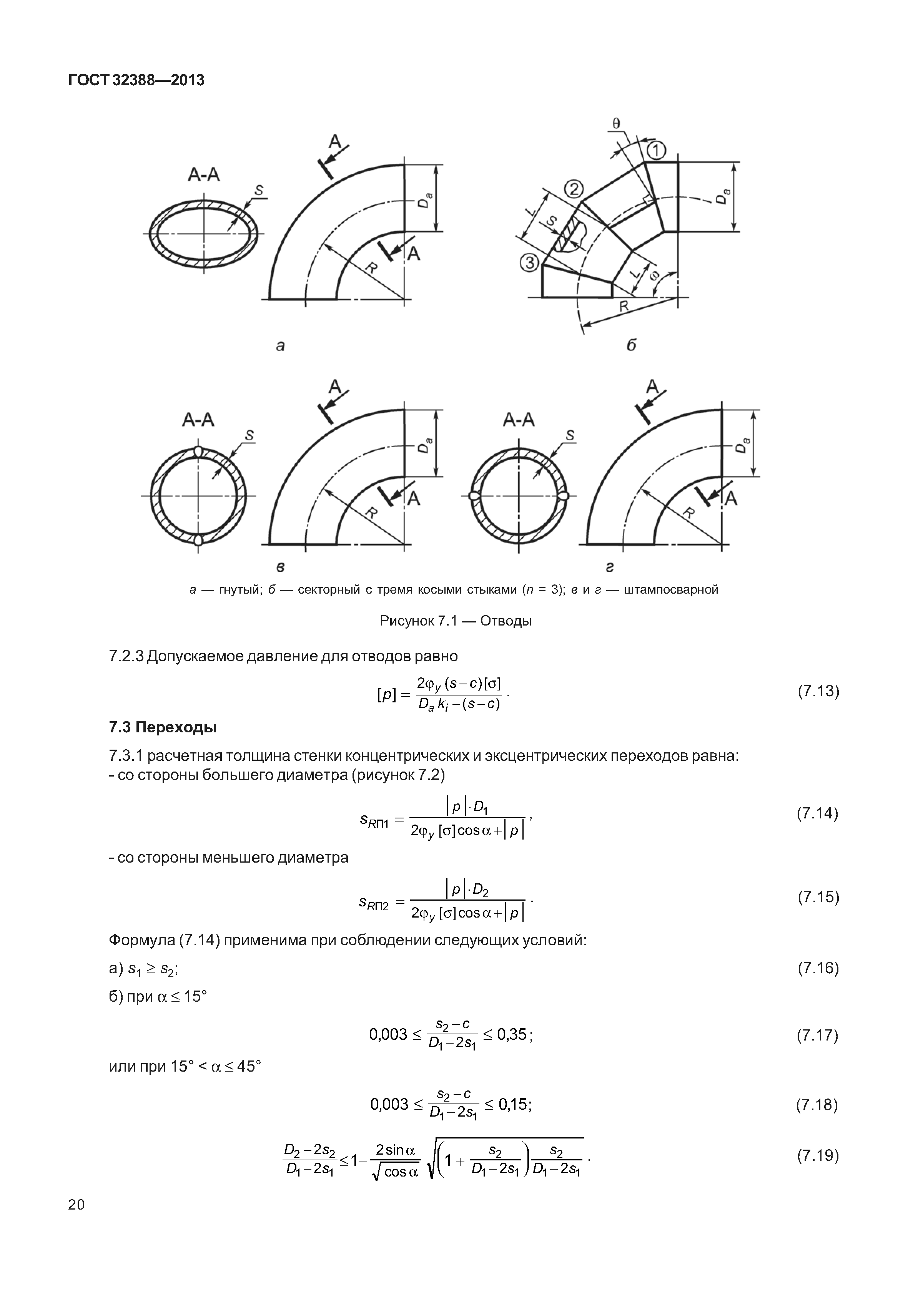

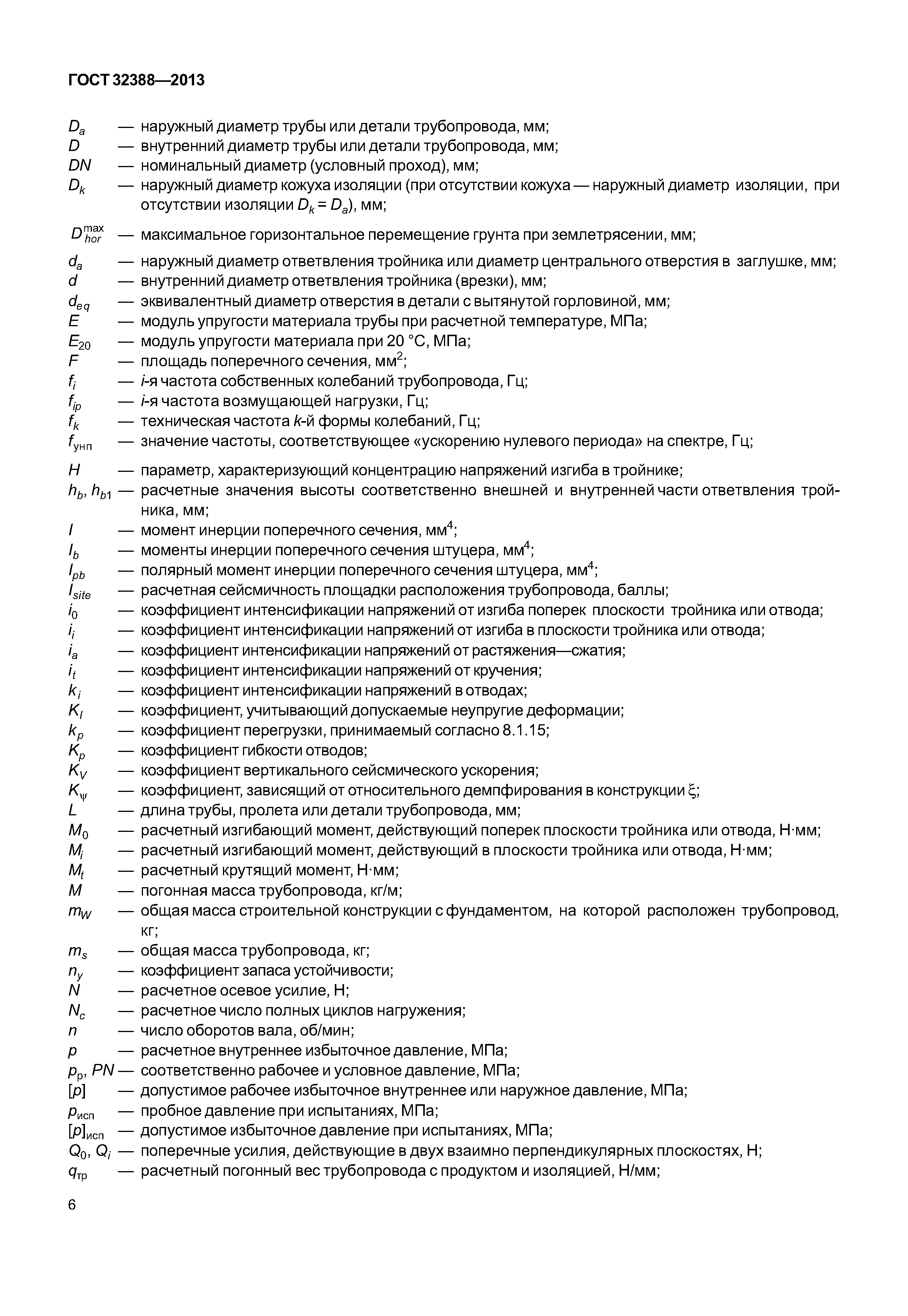

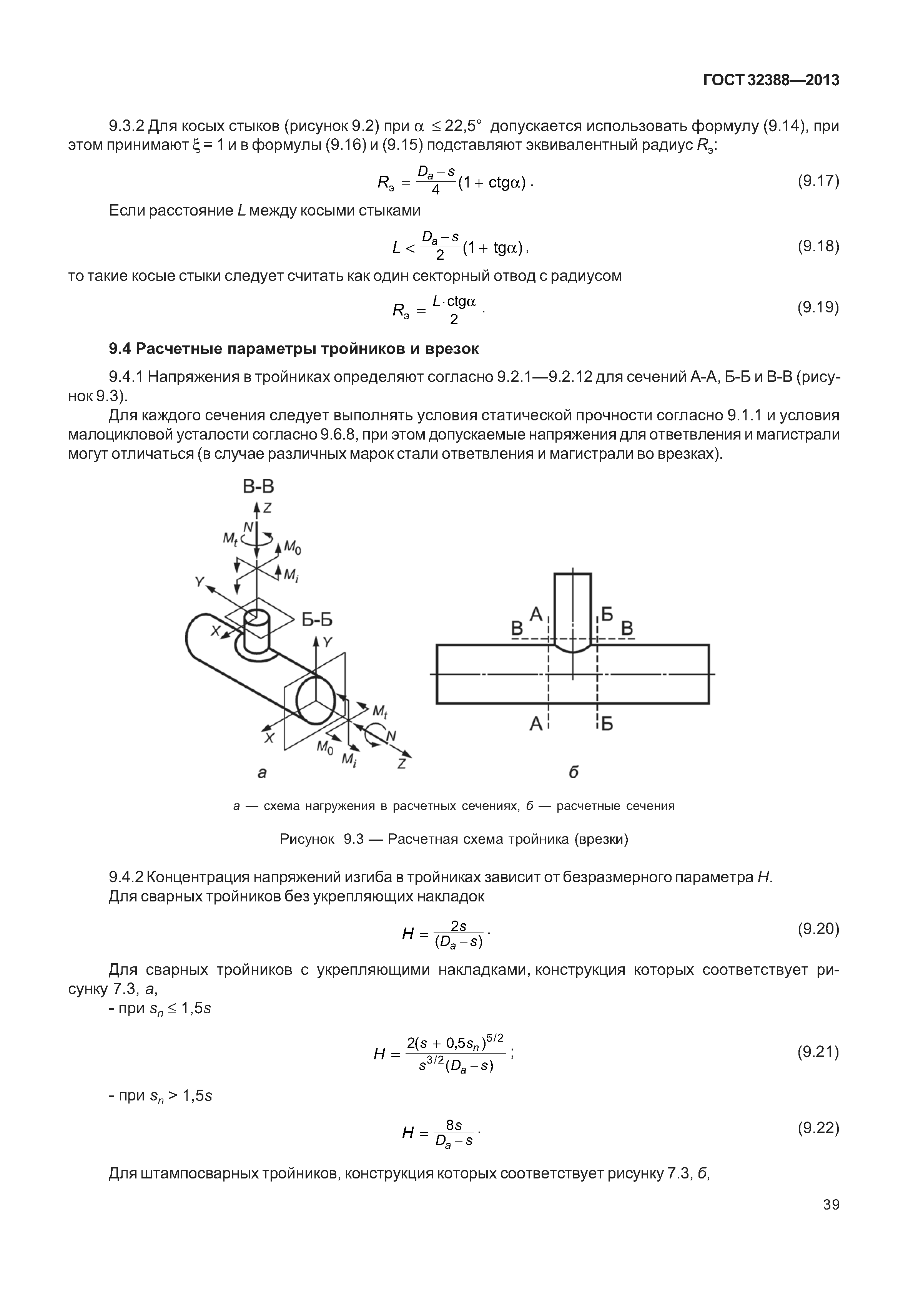

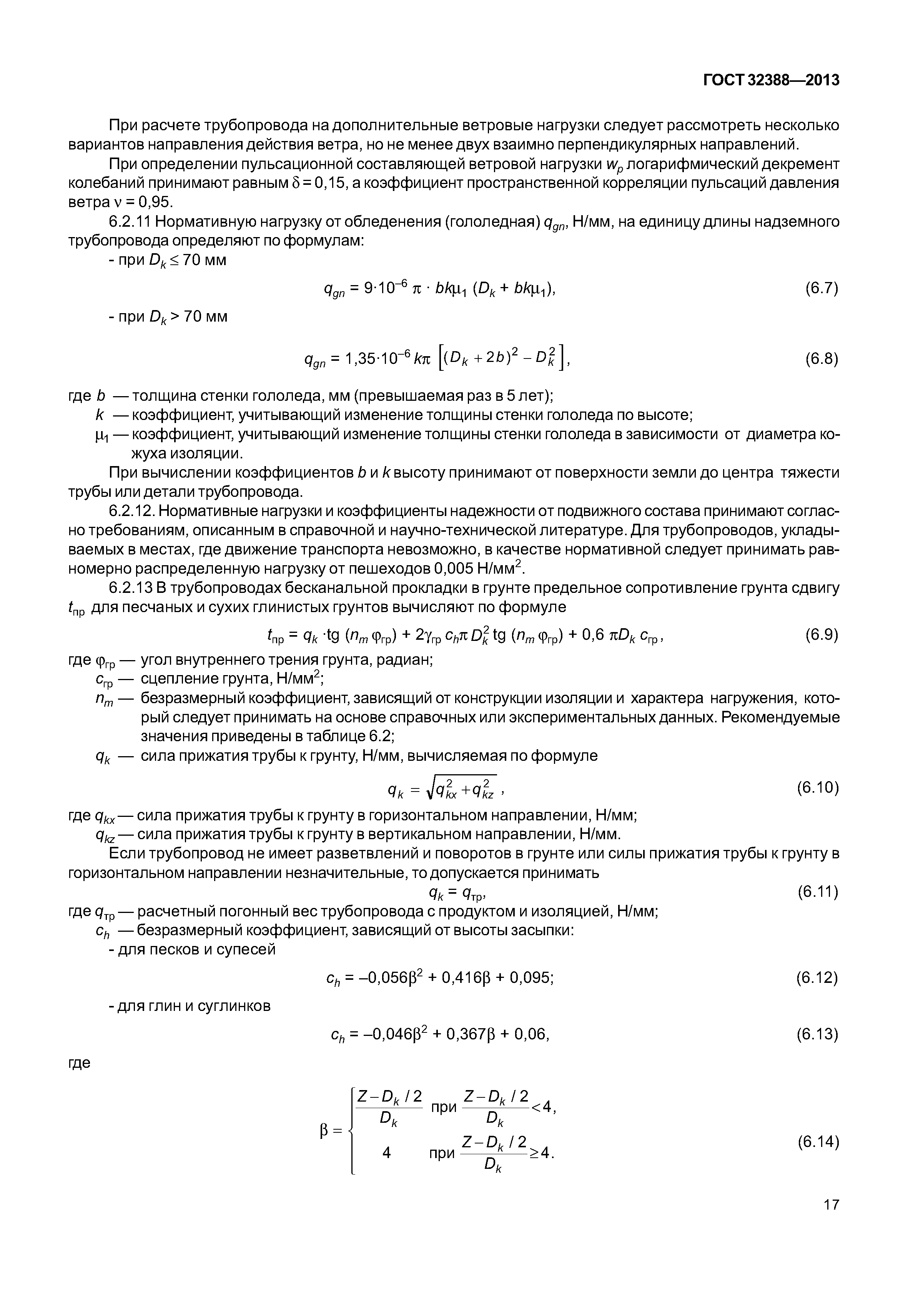

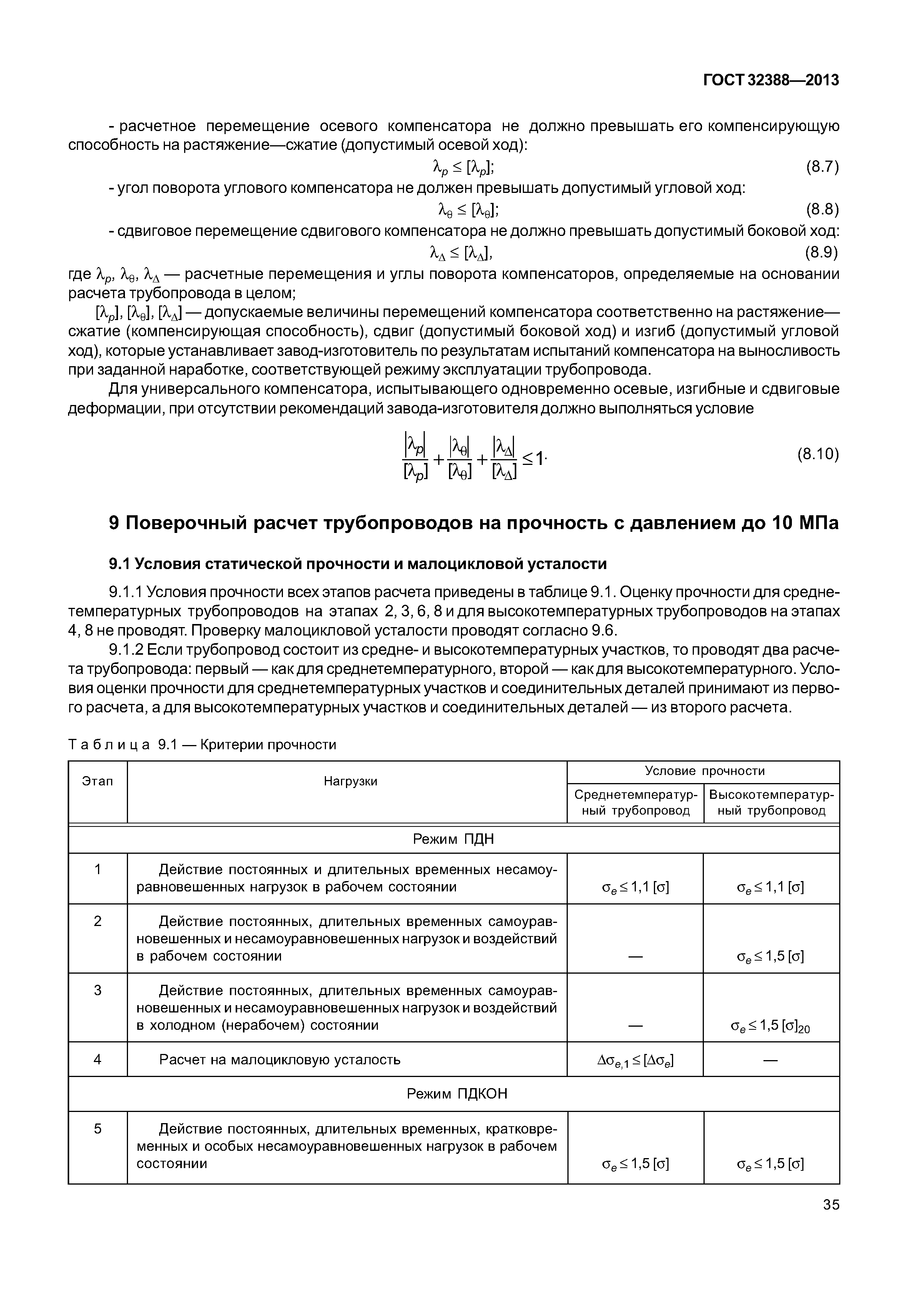

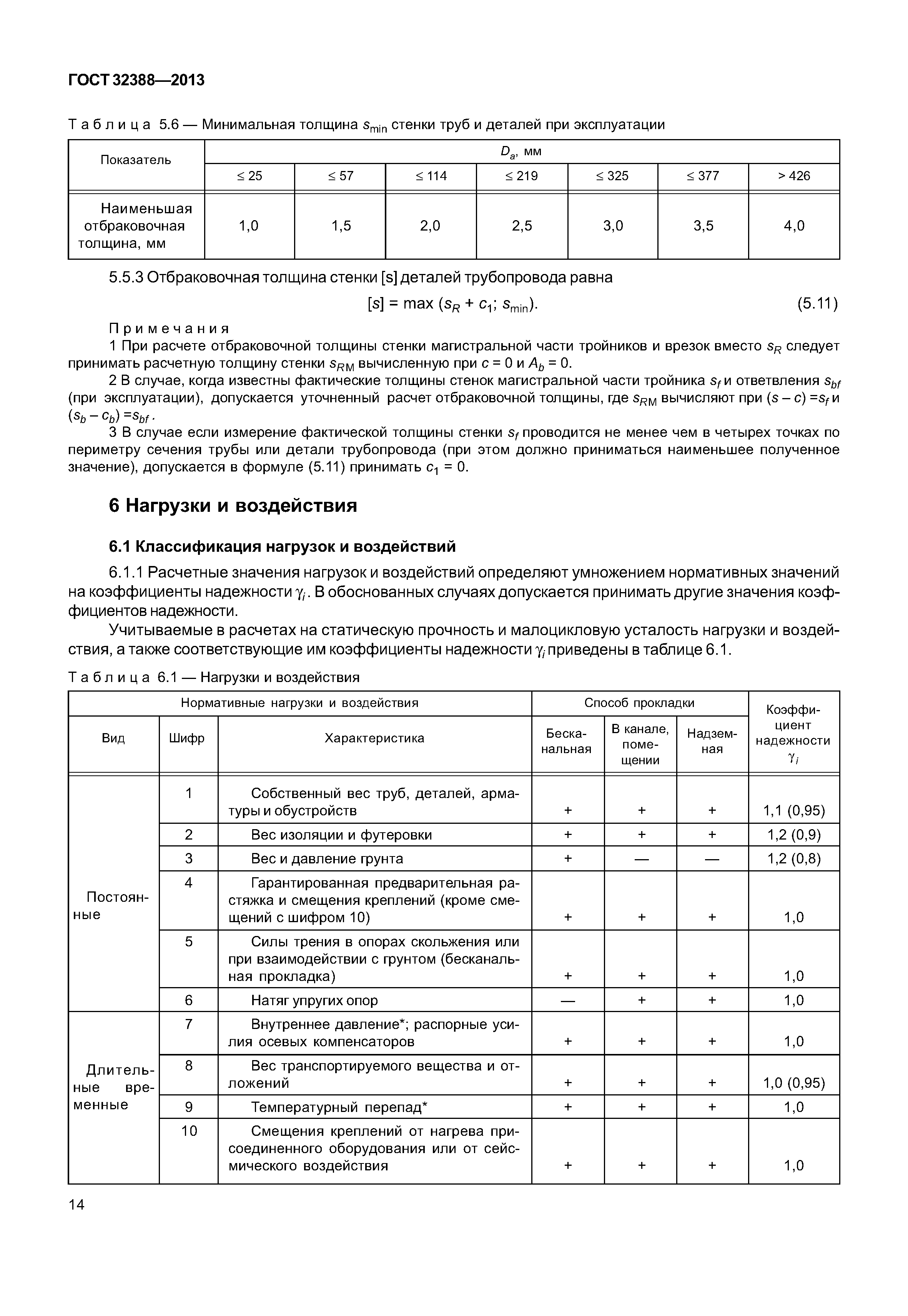

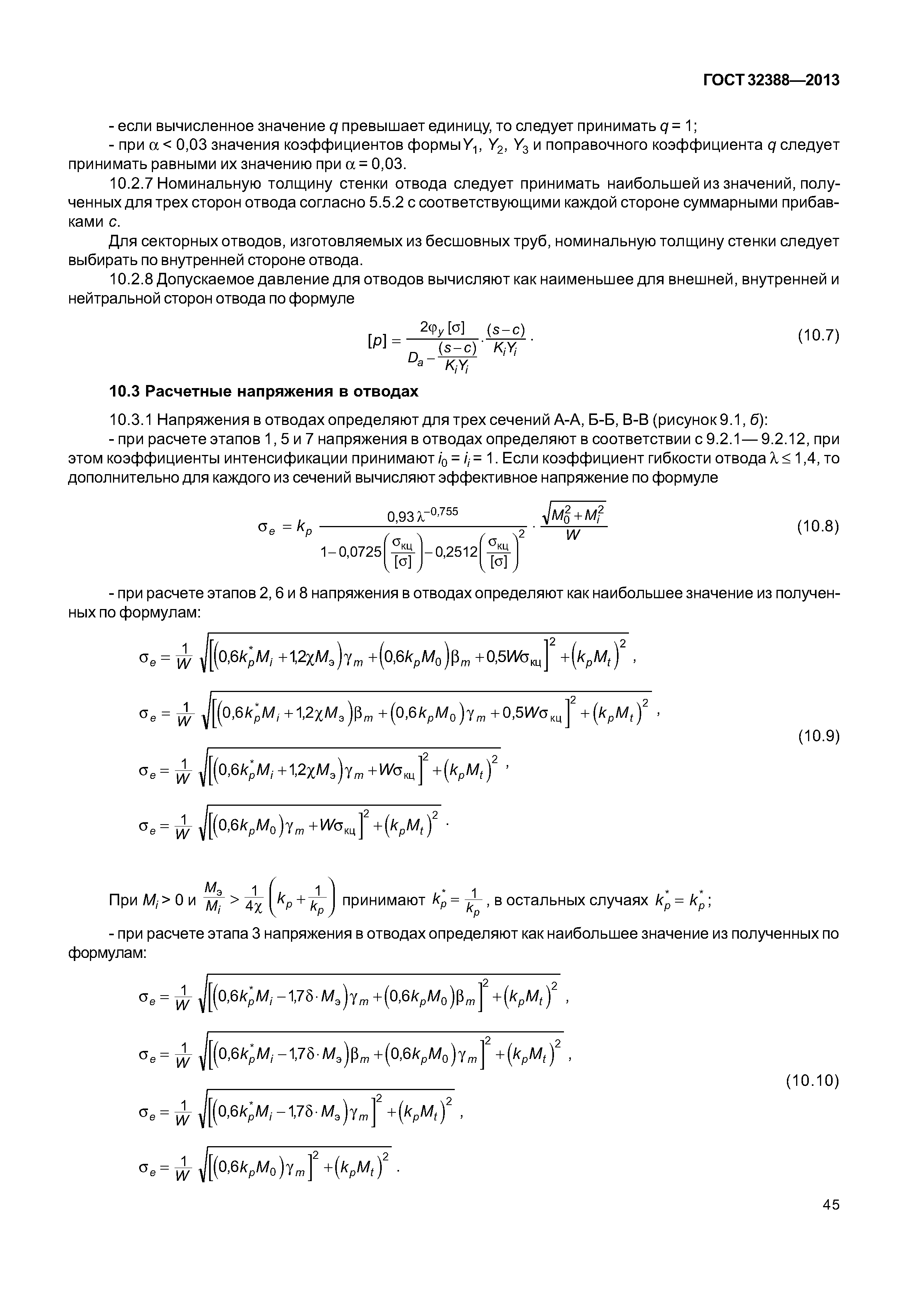

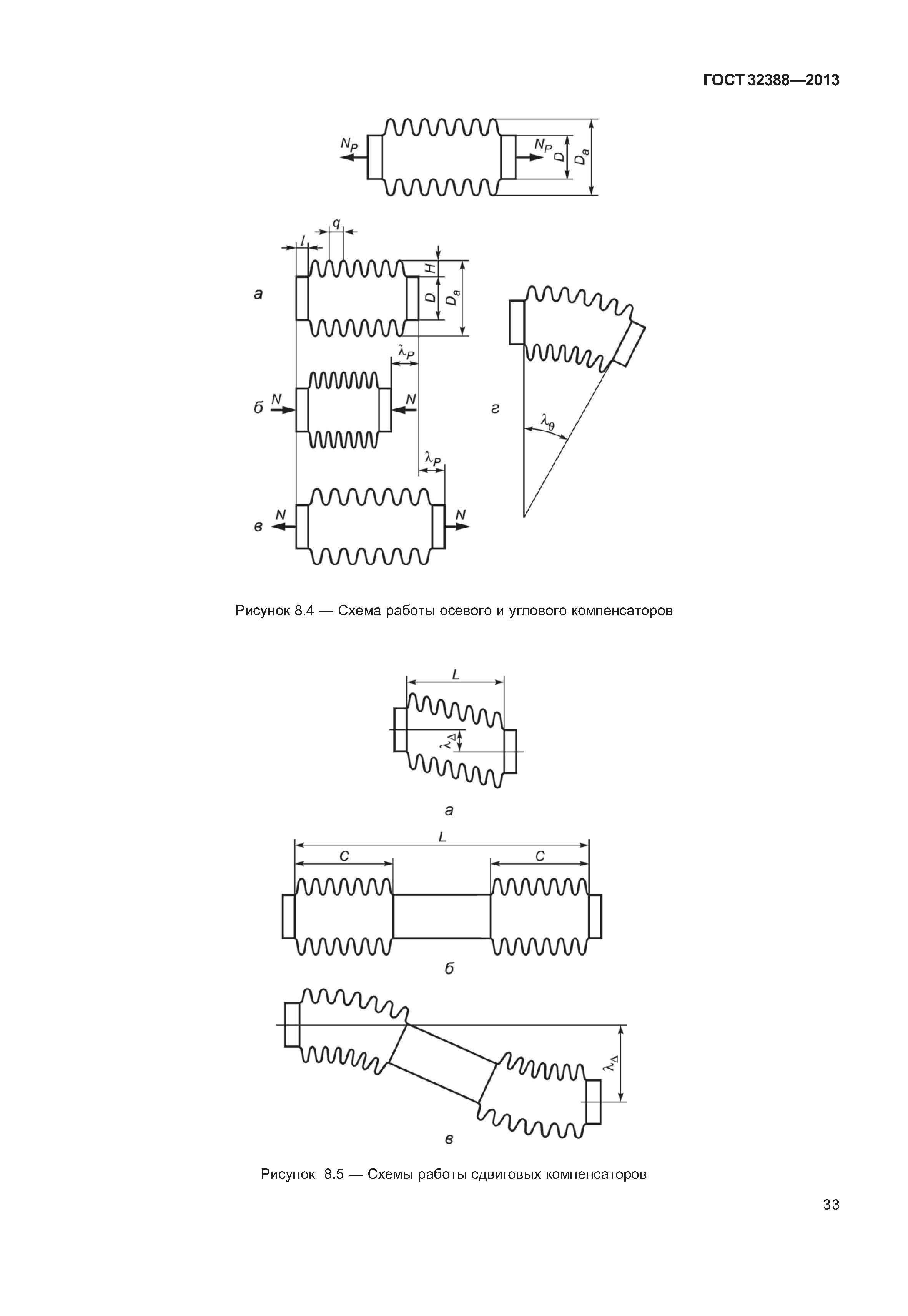

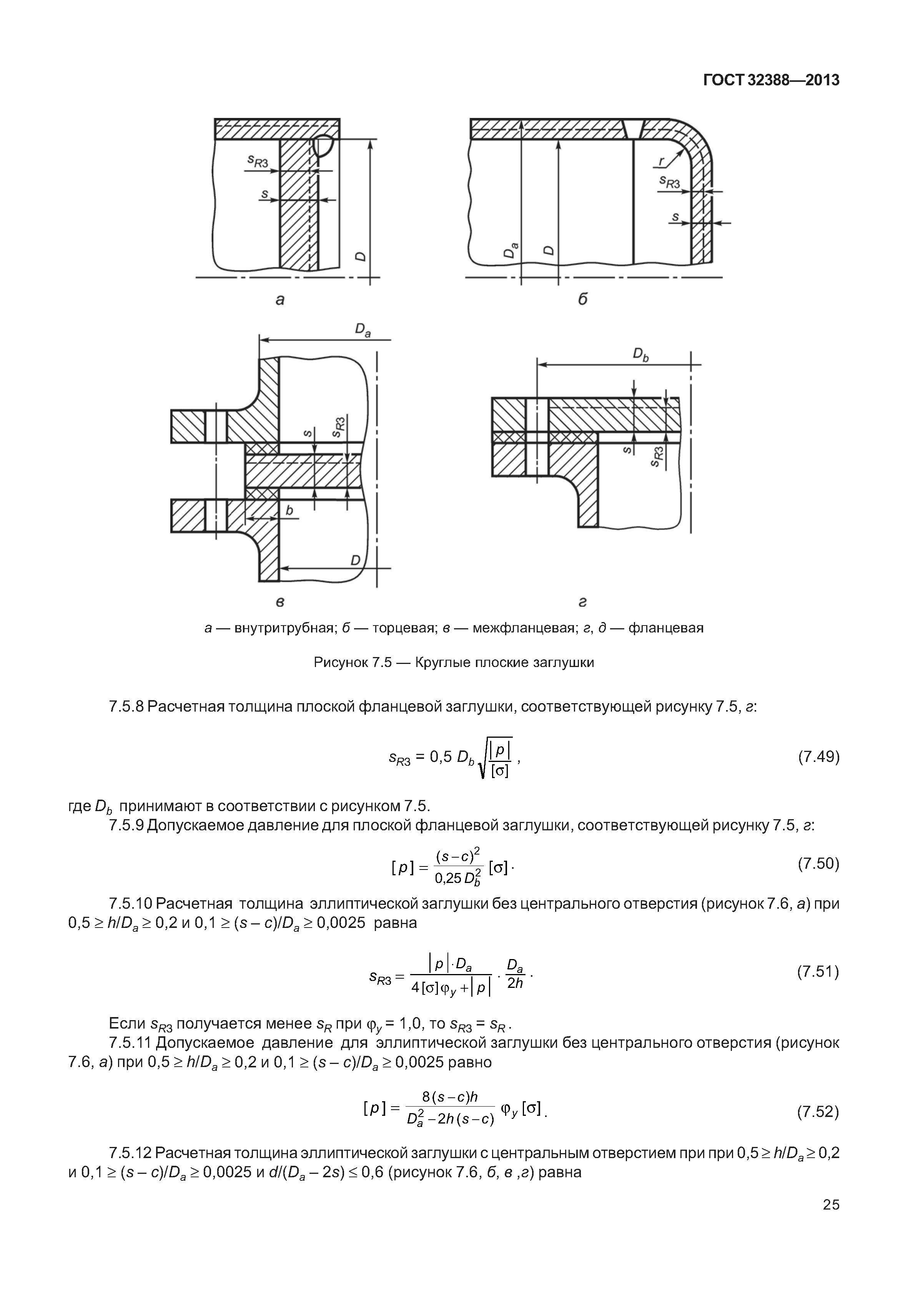

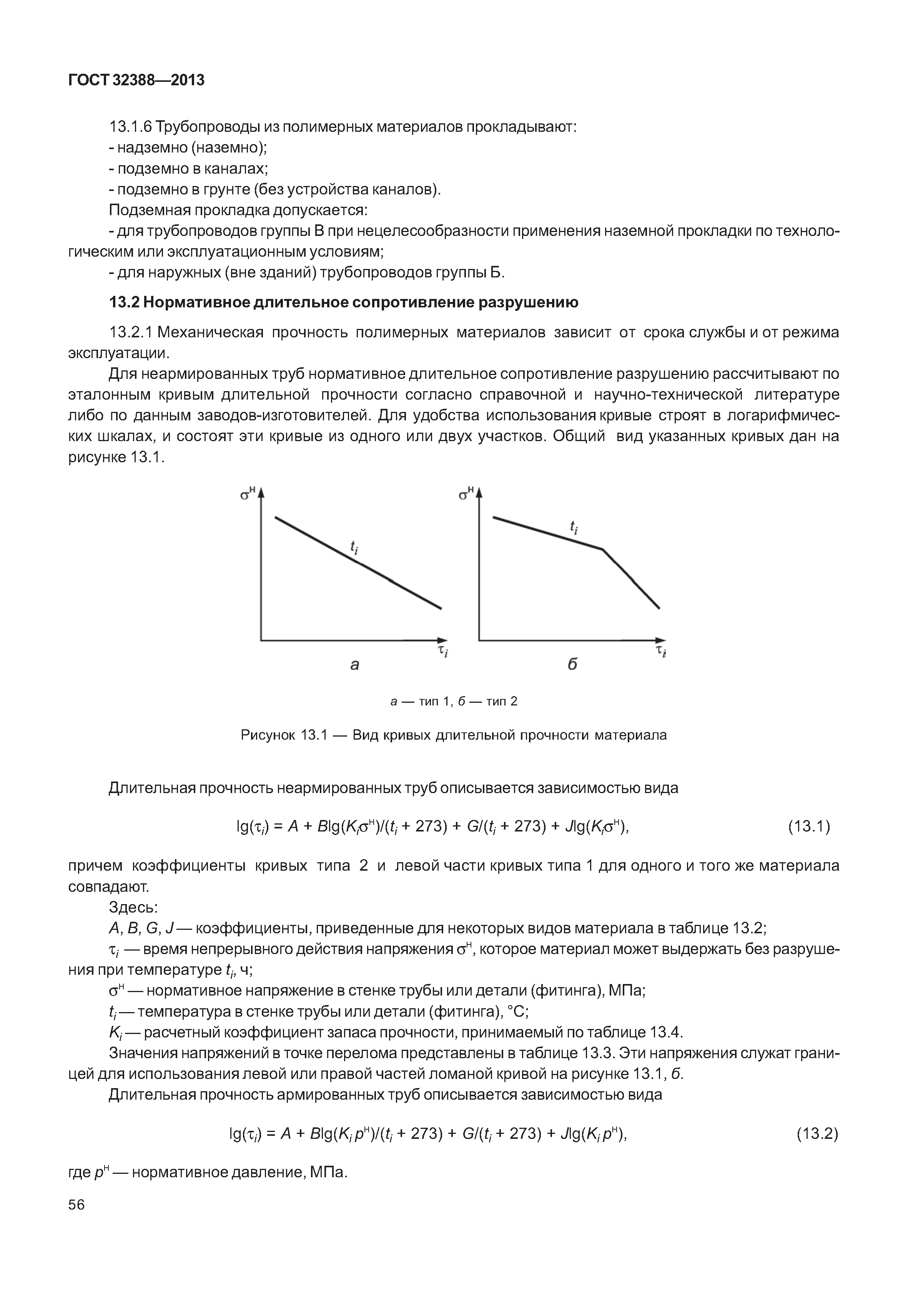

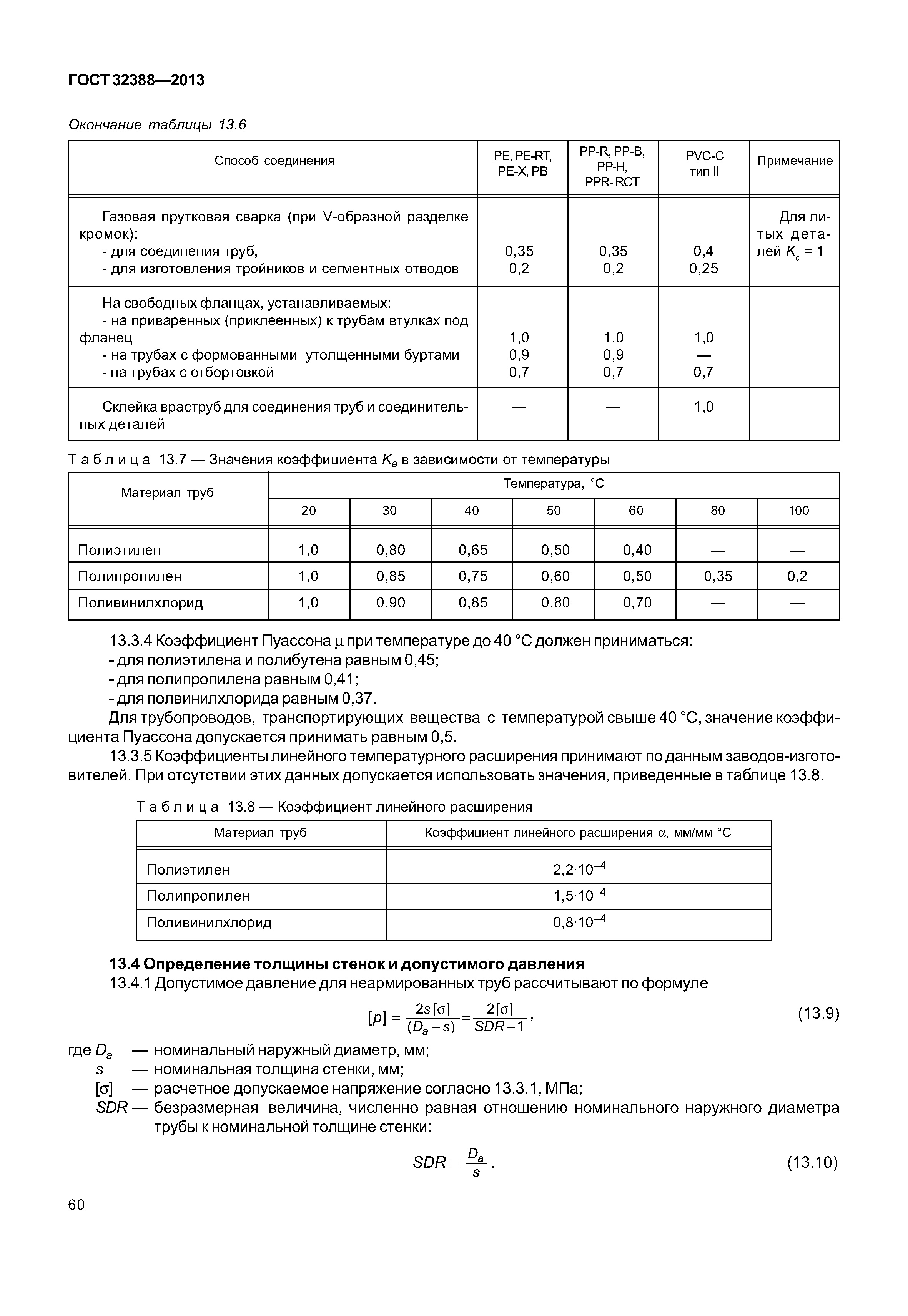

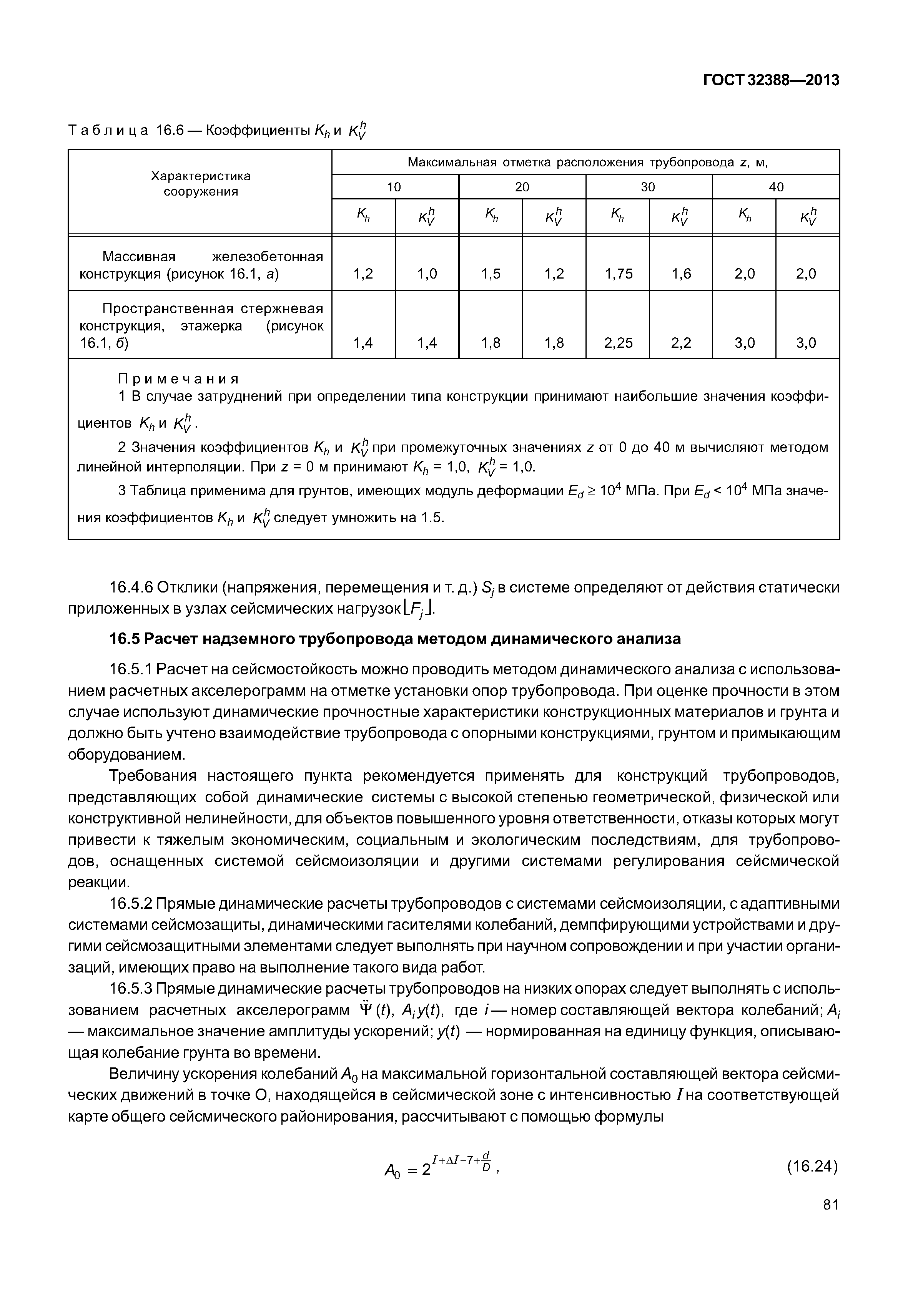

Оглавление:	1 Область применения 2 Нормативные ссылки 3 Термины и определения 4 Обозначения и сокращения 5 Общие положения    5.1 Классификация трубопроводов    5.2 Основные положения по расчету на прочность и вибрацию    5.3 Допускаемые напряжения    5.4 Коэффициенты прочности сварных соединений    5.5 Расчетная, номинальная и отбраковочная толщина стенок элементов 6 Нагрузки и воздействия    6.1 Классификация нагрузок и воздействий    6.2 Нормативные нагрузки 7 Определение толщины стенок и допустимого давления для труб и соединительных деталей    7.1 Трубы    7.2 Отводы    7.3 Переходы    7.4 Тройники и врезки    7.5 Заглушки 8 Поверочный расчет трубопровода на прочность. Общие положения    8.1 Расчетная модель трубопровода    8.2 Сочетания нагрузок и воздействий    8.3 Применение и учет предварительной растяжки    8.4 Определение и оценка нагрузок на оборудование, опоры и строительные конструкции    8.5 Учет влияния компенсаторов при расчете трубопровода 9 Поверочный расчет трубопроводов на прочность с давлением до 10 МПа    9.1 Условия статической прочности и малоцикловой усталости    9.2 Расчетные напряжения в трубах и соединительных деталях    9.3 Расчетные параметры отводов и косых стыков    9.4 Расчетные параметры тройников и врезок    9.5 Расчетные параметры переходов    9.6 Расчет на малоцикловую усталость 10 Поверочный расчет трубопроводов на прочность с давлением свыше 10 Мпа    10.1 Общие положения    10.2 Определение толщины стенок и допустимого давления    10.3 Расчетные напряжения в отводах    10.4 Расчетные напряжения в тройниках и врезках 11 Расчет трубопровода в режиме испытаний    11.1 Общие положения    11.2 Поверочный расчет трубопровода в режиме испытаний 12 Низкотемпературные (криогенные) трубопроводы    12.1 Особенности расчета криогенных трубопроводов    12.2 Определение толщины стенок и допустимого давления    12.3 Расчетные напряжения в трубах и соединительных деталях    12.4 Расчет на малоцикловую усталость 13 Трубопроводы из полимерных материалов    13.1 Общие положения    13.2 Нормативное длительное сопротивление разрушению    13.3 Расчетные характеристики материалов    13.4 Определение толщины стенок и допустимого давления    13.5 Оценка несущей способности неармированных жестких трубопроводов 14 Трубопроводы с наружным избыточным давлением (вакуумные)    14.1 Общие положения    14.2 Допускаемое наружное давление для труб    14.3 Допускаемое наружное давление для фасонных деталей    14.4 Рекомендуемый порядок расчета 15 Поверочный расчет на устойчивость    15.1 Условные обозначения    15.2 Общие положения    15.3 Продольная устойчивость при бесканальной прокладке в грунте    15.4 Продольная устойчивость надземных трубопроводов и подземных трубопроводов в каналах    15.5 Расчет местной устойчивости стенок трубопровода 16 Расчет трубопровода на сейсмостойкость    16.1 Общие положения    16.2 Расчет надземного трубопровода. Общие положения    16.3 Расчет надземного трубопровода по линейно-спектральной теории    16.4 Расчет надземного трубопровода методом эквивалентной статической нагрузки    16.5 Расчет надземного трубопровода методом динамического анализа    16.6 Расчет подземного трубопровода бесканальной прокладки    16.7 Расчет на сейсмические смещения креплений 17 Расчет трубопровода на вибрацию    17.1 Расчет собственных частот    17.2 динамические нагрузки и воздействия    17.3 Расчет вынужденных колебаний трубопровода    17.4 Критерии вибропрочности Приложение А (рекомендуемое) Учет повышенной гибкости отдельных элементов Приложение Б (рекомендуемое) Определение расстояний между промежуточными опорами Приложение В (рекомендуемое) Выбор фланцевых соединений Приложение Г (рекомендуемое) Расчетно-экспериментальные методы и средства защиты трубопровода от вибрации Приложение Д (рекомендуемое) Расчет назначенного ресурса трубопровода Приложение Е (справочное) Пример определения нормативного длительного сопротивления для полимерных материалов Приложение Ж (справочное) Значения модуля ползучести для полимерных материалов Приложение И (справочное) Примеры определения напряжений в трубопроводах бесканальной прокладки от сейсмических воздействий Приложение К (рекомендуемое) Антисейсмические мероприятия для надземных трубопроводов и трубопроводов бесканальной прокладки
Разработан:	НП СЦ НАСТХОЛ ООО НТП Трубопровод
Утверждён:	18.10.2013 Межгосударственный Совет по стандартизации, метрологии и сертификации (Inter-Governmental Council on Standardization, Metrology, and Certification 60-П) 03.04.2014 Федеральное агентство по техническому регулированию и метрологии (304-ст)
Издан:	Стандартинформ (2014 г. ) Стандартинформ (2016 г. )
Расположен в:	Техническая документация Электроэнергия ДОБЫЧА И ПЕРЕРАБОТКА НЕФТИ, ГАЗА И СМЕЖНЫЕ ПРОИЗВОДСТВА Оборудование для нефтяной и газовой промышленности Оборудование для переработки нефти и газа Экология ДОБЫЧА И ПЕРЕРАБОТКА НЕФТИ, ГАЗА И СМЕЖНЫЕ ПРОИЗВОДСТВА Оборудование для нефтяной и газовой промышленности Оборудование для переработки нефти и газа Строительство Стандарты Другие государственные стандарты, применяемые в строительстве Добыча и переработка нефти, газа и смежные производства

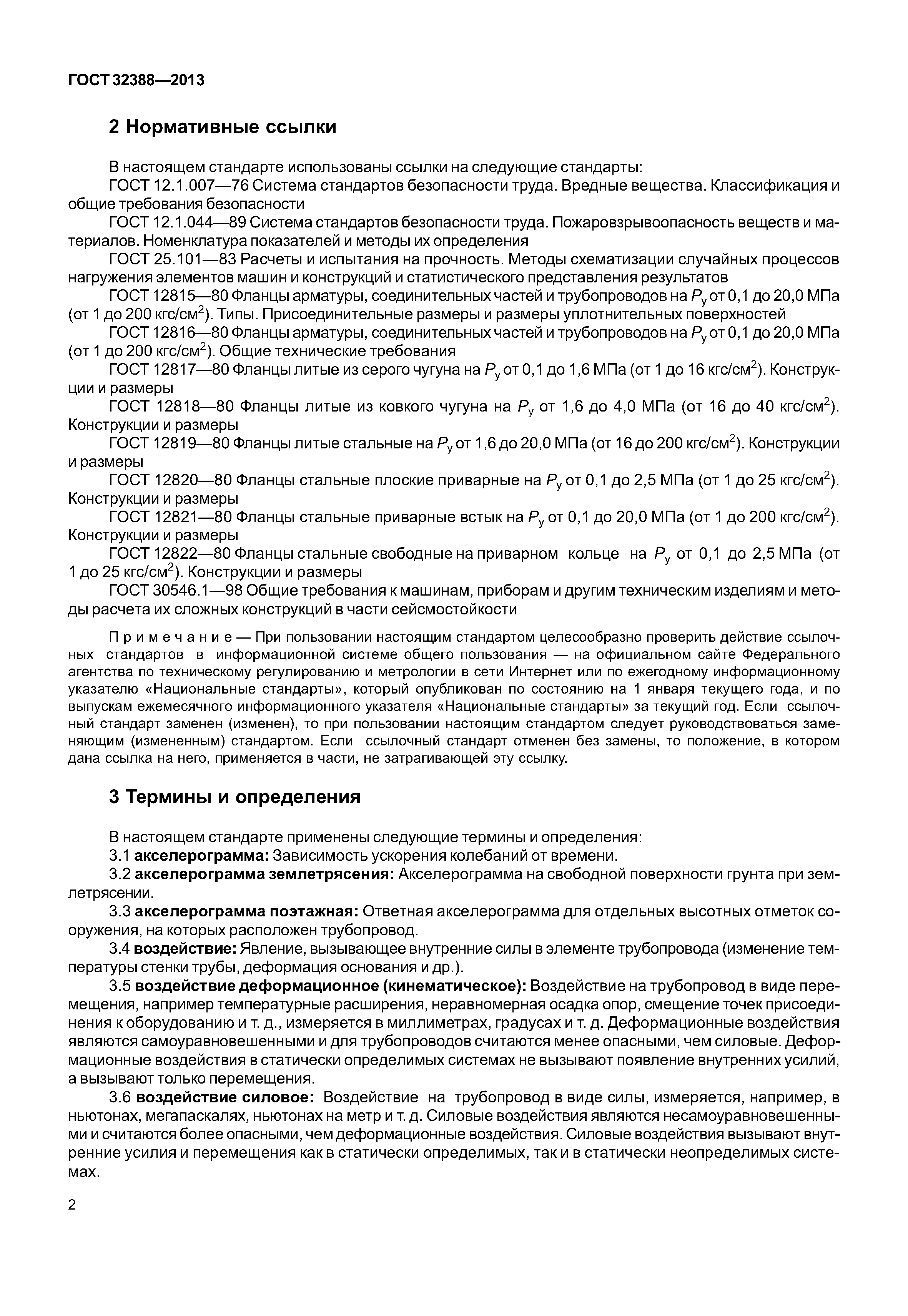

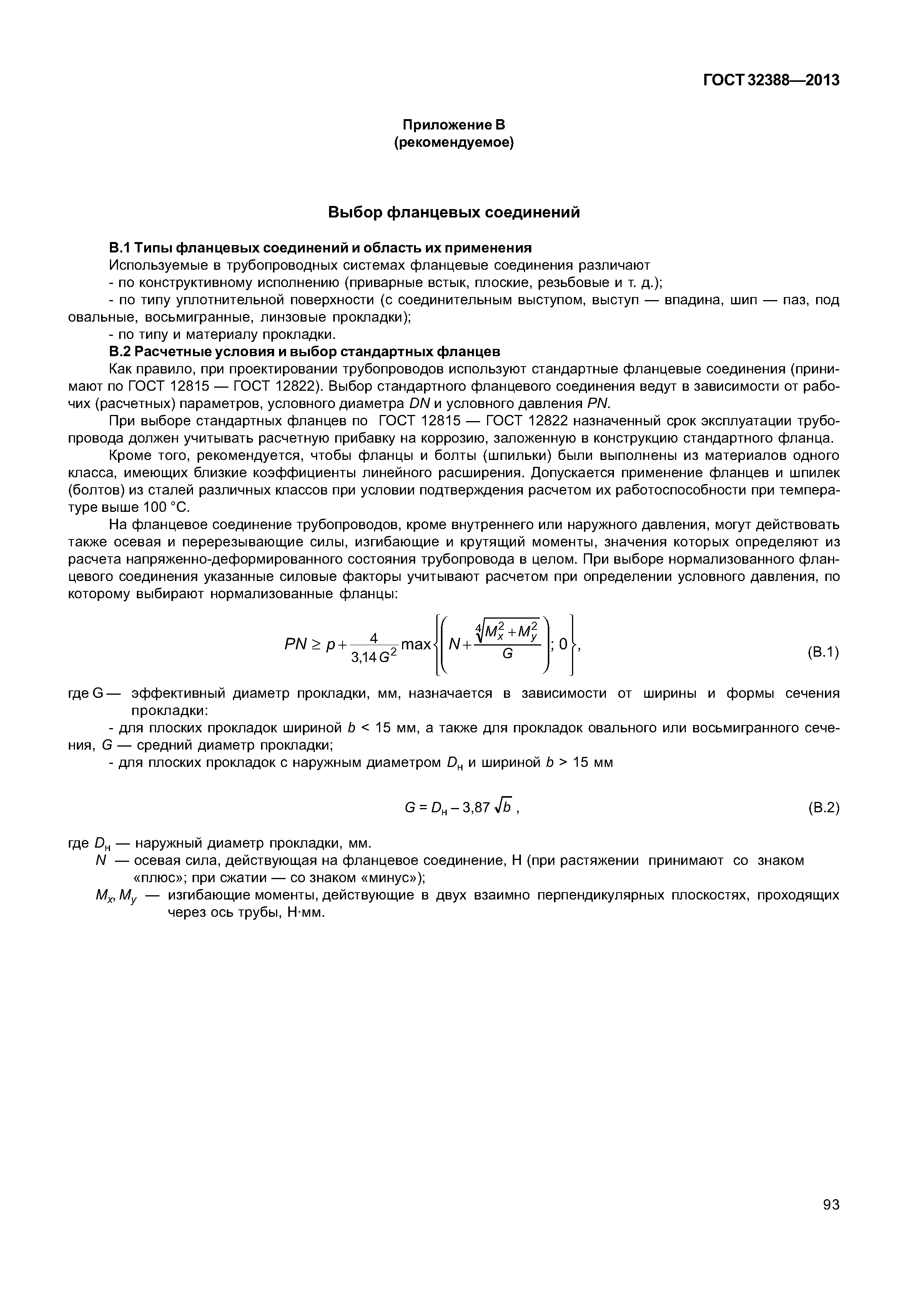

Нормативные ссылки:	ГОСТ 12.1.007-76 «Система стандартов безопасности труда. Вредные вещества. Классификация и общие требования безопасности» ГОСТ 12.1.044-89 «Система стандартов безопасности труда. Пожаровзрывоопасность веществ и материалов. Номенклатура показателей и методы их определения» ГОСТ 12815-80 «Фланцы арматуры, соединительных частей и трубопроводов на Ру от 0,1 до 20,0 МПа (от 1 до 200 кгс/см кв.). Типы. Присоединительные размеры и размеры уплотнительных поверхностей» ГОСТ 12816-80 «Фланцы арматуры, соединительных частей и трубопроводов на Ру от 0,1 до 20,0 МПа (от 1 до 200 кгс/см2). Общие технические требования» ГОСТ 12817-80 «Фланцы литые из серого чугуна на Ру от 0,1 до 1,6 МПа (от 1 до 16 кгс/см2). Конструкция и размеры» ГОСТ 12818-80 «Фланцы литые из ковкого чугуна на Ру от 1,6 до 4,0 МПа (от 16 до 40 кгс/см2). Конструкция и размеры» ГОСТ 12819-80 «Фланцы литые стальные на Ру от 1,6 до 20,0 МПа (от 16 до 200 кгс/см2). Конструкция и размеры» ГОСТ 12820-80 «Фланцы стальные плоские приварные на Ру от 0,1 до 2,5 МПа (от 1 до 25 кгс/см2). Конструкция и размеры» ГОСТ 12821-80 «Фланцы стальные приварные встык на Ру от 0,1 до 20,0 МПа (от 1 до 200 кгс/см2). Конструкция и размеры» ГОСТ 12822-80 «Фланцы стальные свободные на приварном кольце на Ру от 0,1 до 2,5 МПа (от 1 до 25 кгс/см2). Конструкция и размеры» ГОСТ 25.101-83 «Расчеты и испытания на прочность. Методы схематизации случайных процессов нагружения элементов машин и конструкций и статистического представления результатов» ГОСТ 30546.1-98 «Общие требования к машинам, приборам и другим техническим изделиям и методы расчета их сложных конструкций в части сейсмостойкости»
