Скачать СТО 56947007-25.040.40.160-2013 Типовая программа и методика заводских испытаний программно-технических комплексов автоматизированных систем управления технологическими процессами, систем сбора и передачи информации (ПТК АСУ ТП и ССПИ)

Дата актуализации: 10.08.2017

СТО 56947007-25.040.40.160-2013

Типовая программа и методика заводских испытаний программно-технических комплексов автоматизированных систем управления технологическими процессами, систем сбора и передачи информации (ПТК АСУ ТП и ССПИ)

Обозначение:	СТО 56947007-25.040.40.160-2013
Обозначение англ:	STO 56947007-25.040.40.160-2013
Статус:	действует
Название рус.:	Типовая программа и методика заводских испытаний программно-технических комплексов автоматизированных систем управления технологическими процессами, систем сбора и передачи информации (ПТК АСУ ТП и ССПИ)
Дата добавления в базу:	01.10.2014
Дата актуализации:	05.05.2017
Дата введения:	03.12.2013

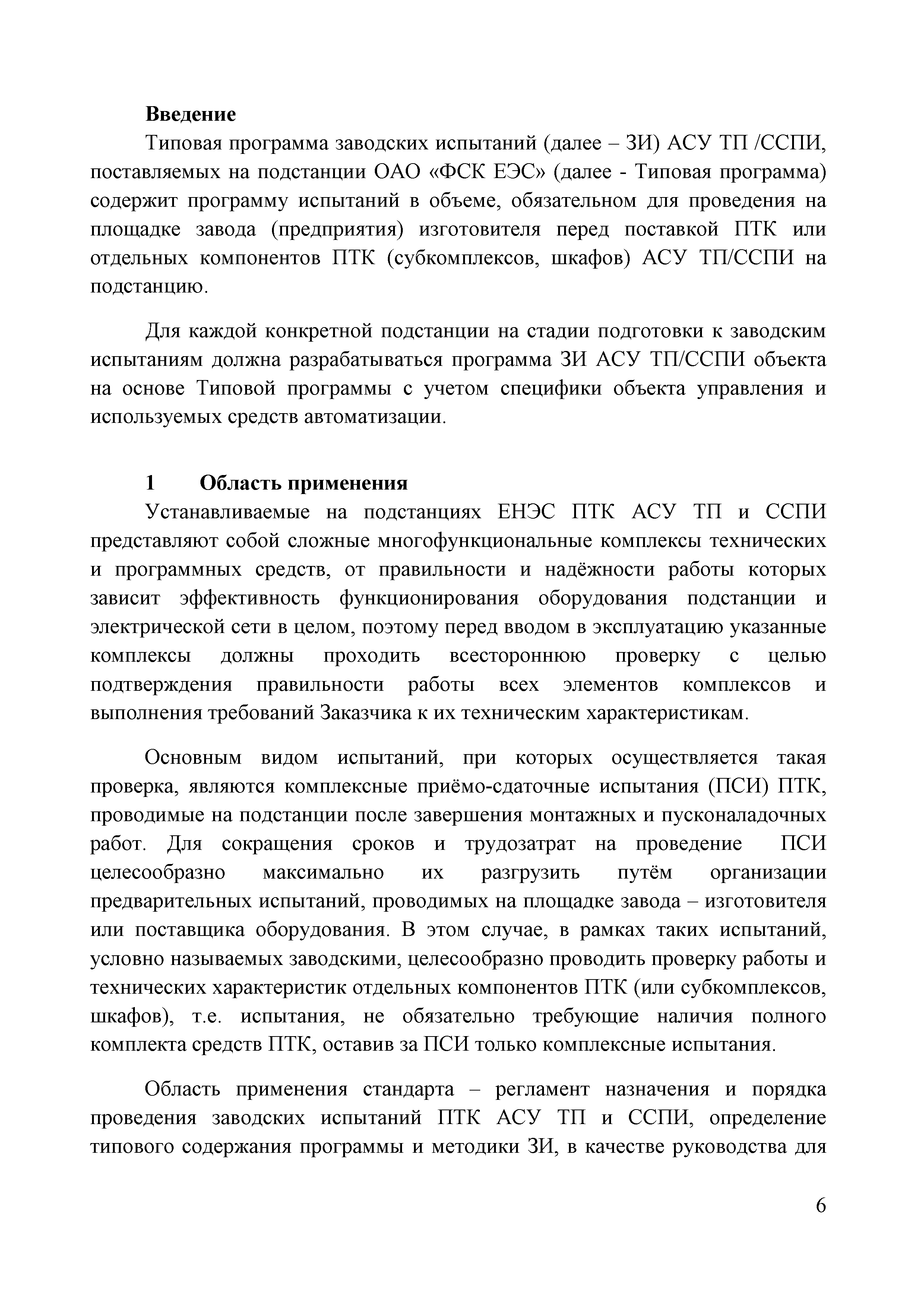

Область применения:	Типовая программа заводских испытаний АСУ ТП /ССПИ, поставляемых на подстанции ОАО "ФСК ЕЭС" содержит программу испытаний в объеме, обязательном для проведения на площадке завода (предприятия) изготовителя перед поставкой ПТК или отдельных компонентов ПТК (субкомплексов, шкафов) АСУ ТП/ССПИ на подстанцию. Для каждой конкретной подстанции на стадии подготовки к заводским испытаниям должна разрабатываться программа ЗИ АСУ ТП/ССПИ объекта на основе Типовой программы с учетом специфики объекта управления и используемых средств автоматизации.

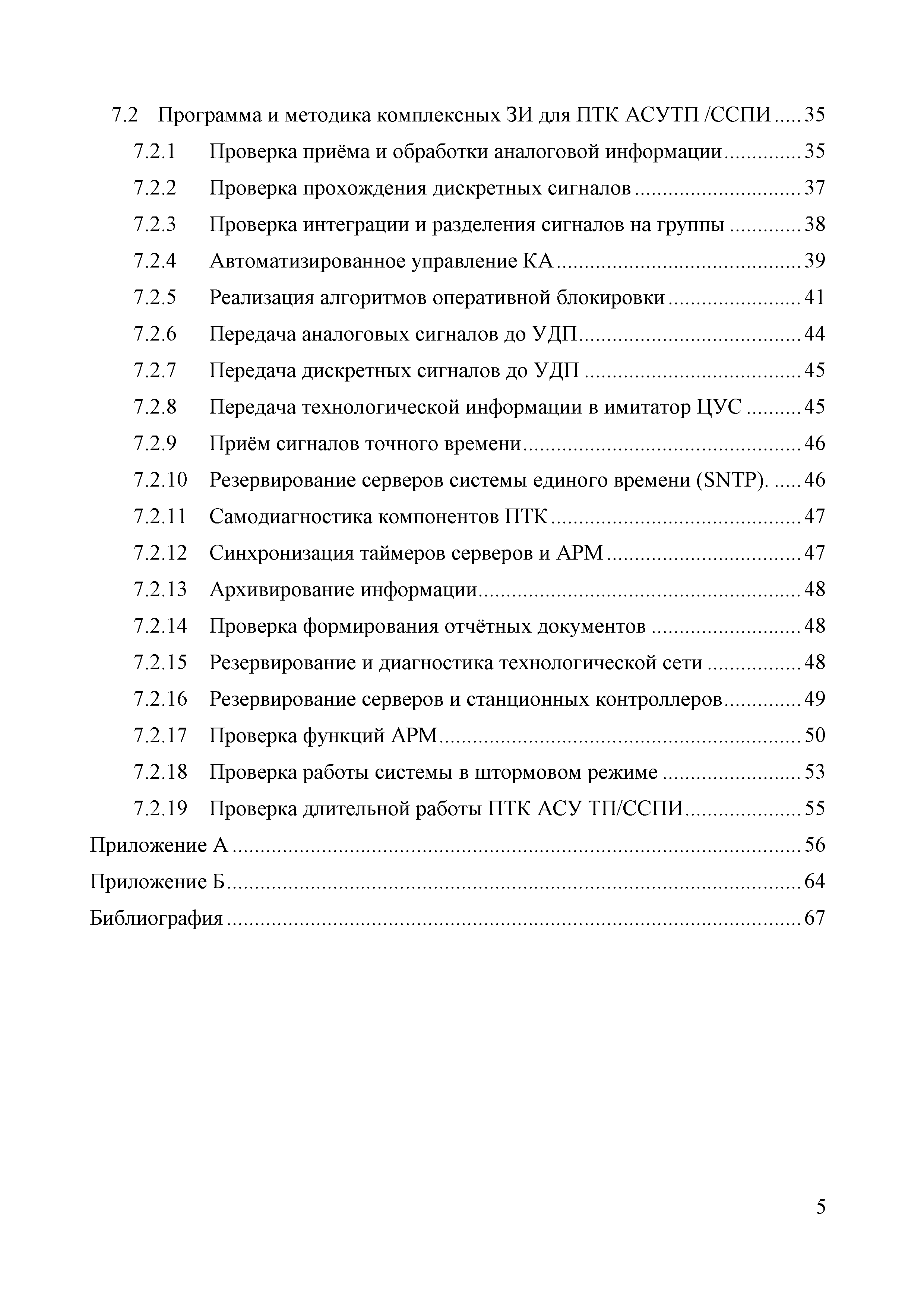

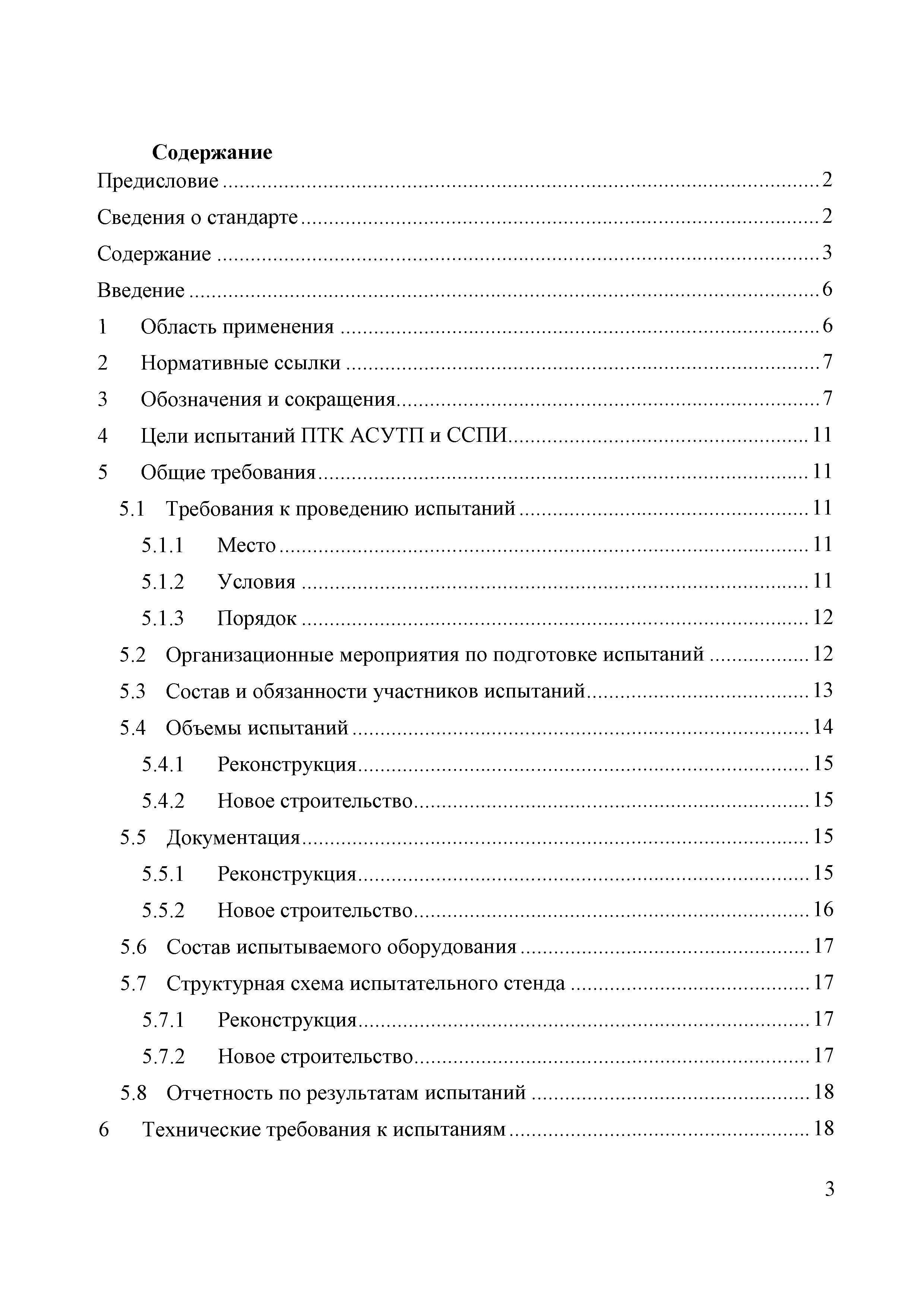

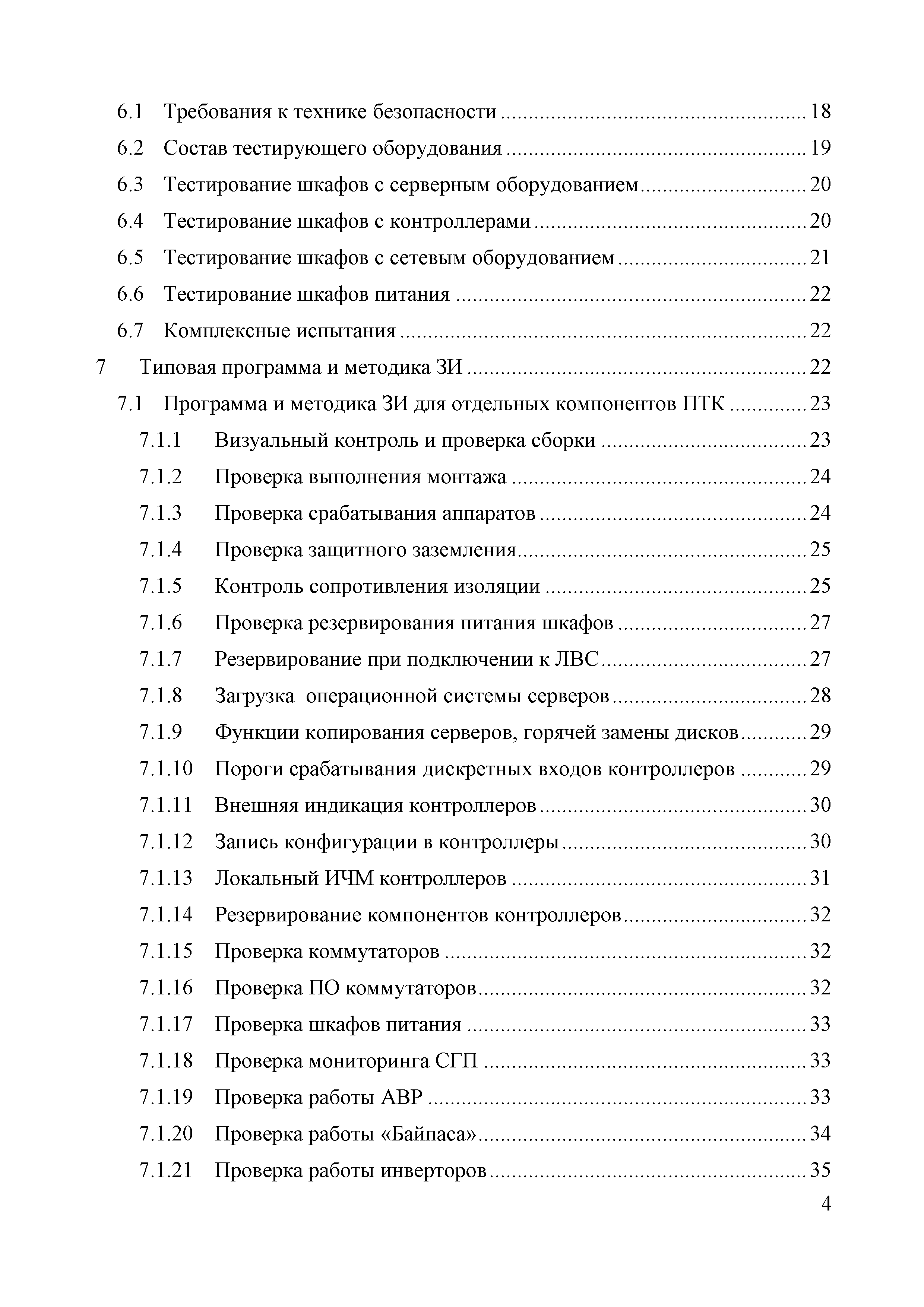

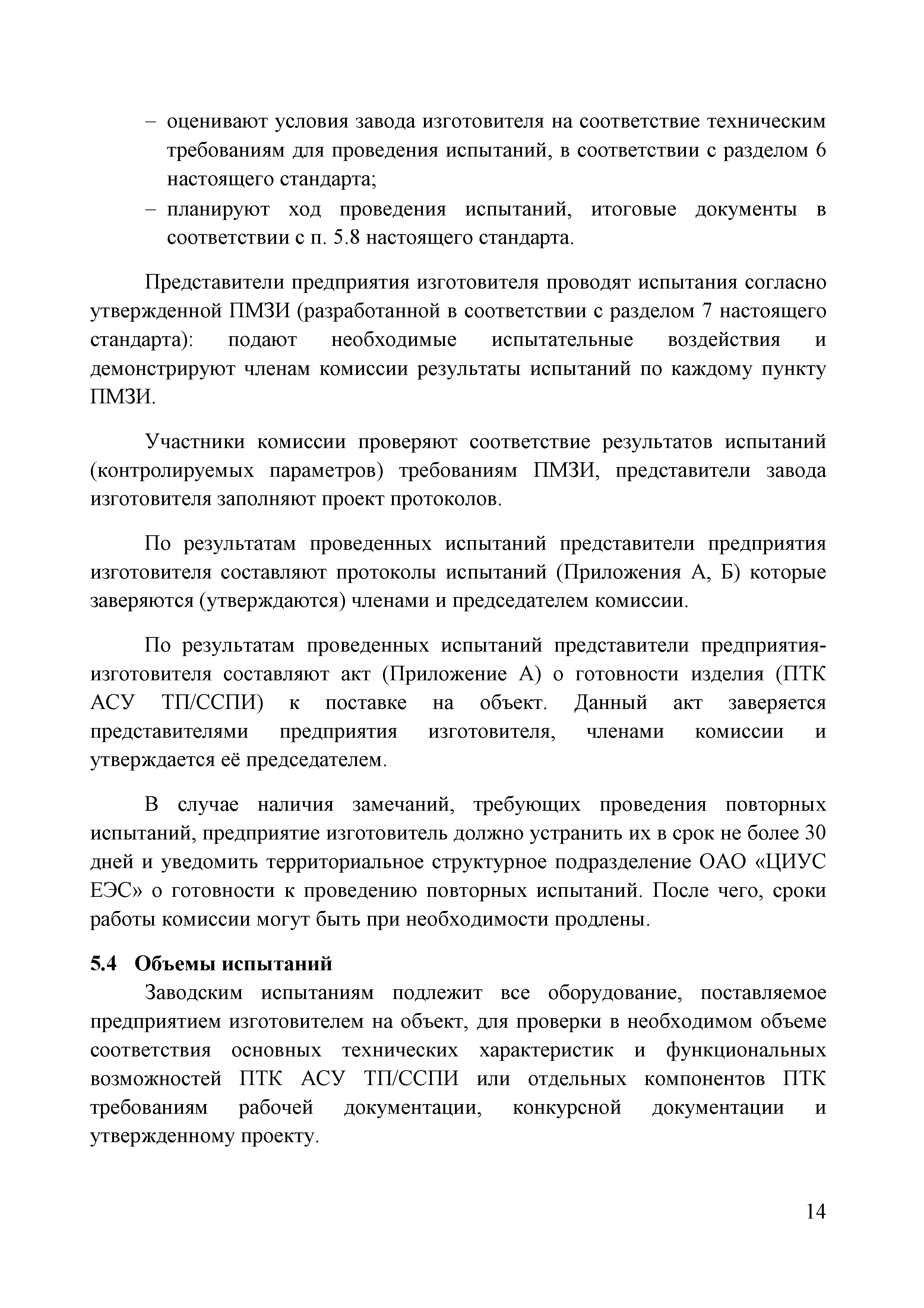

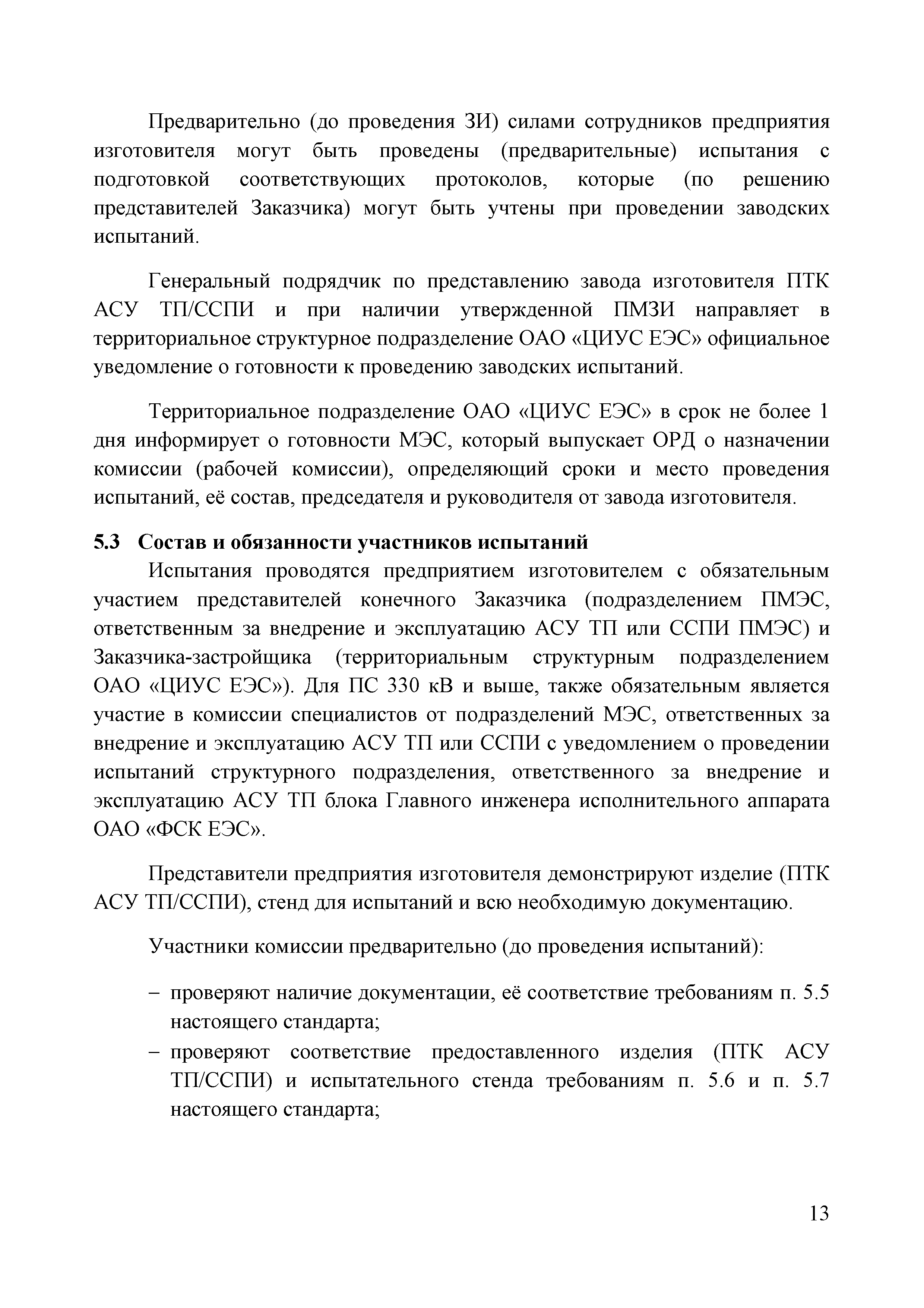

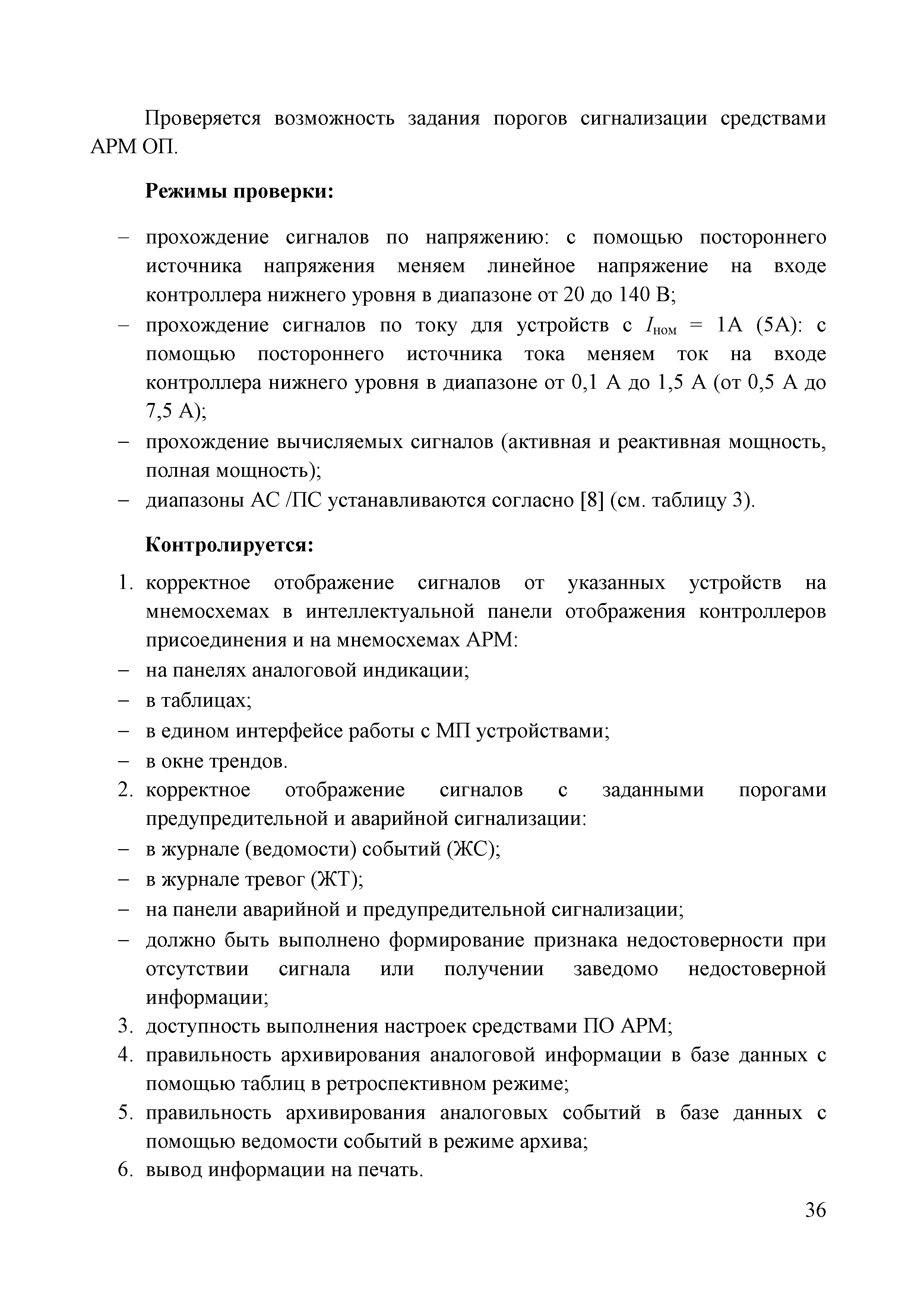

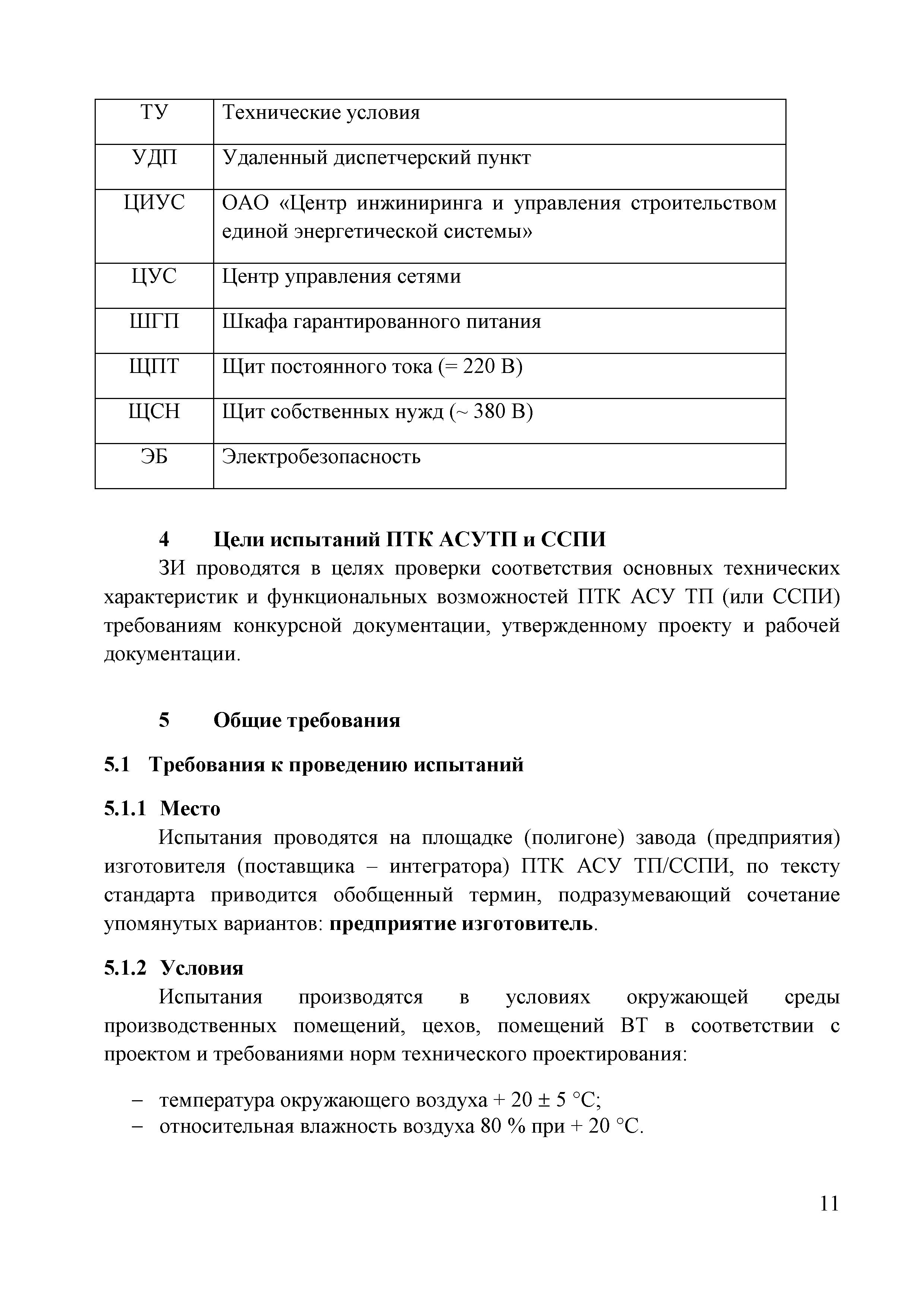

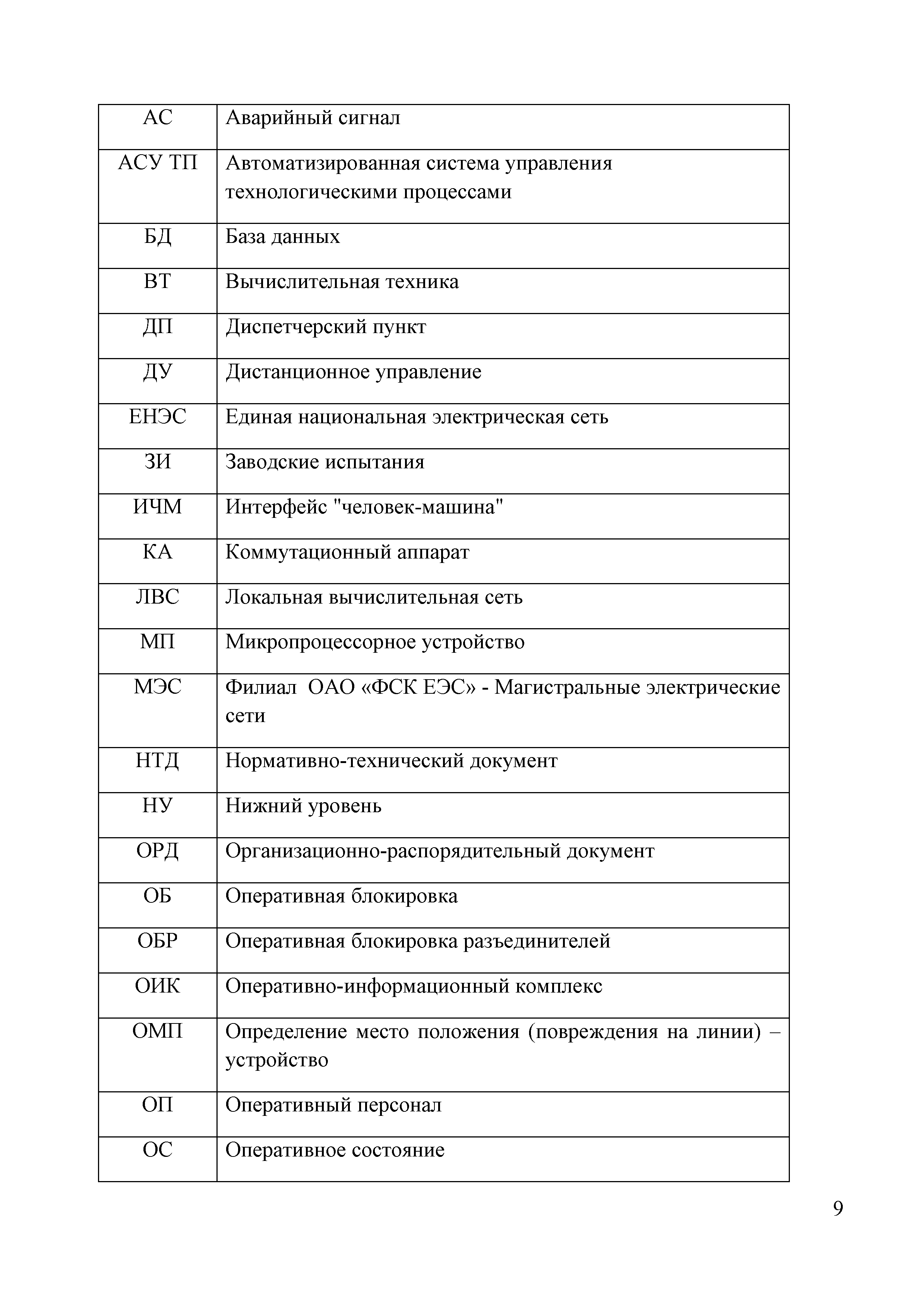

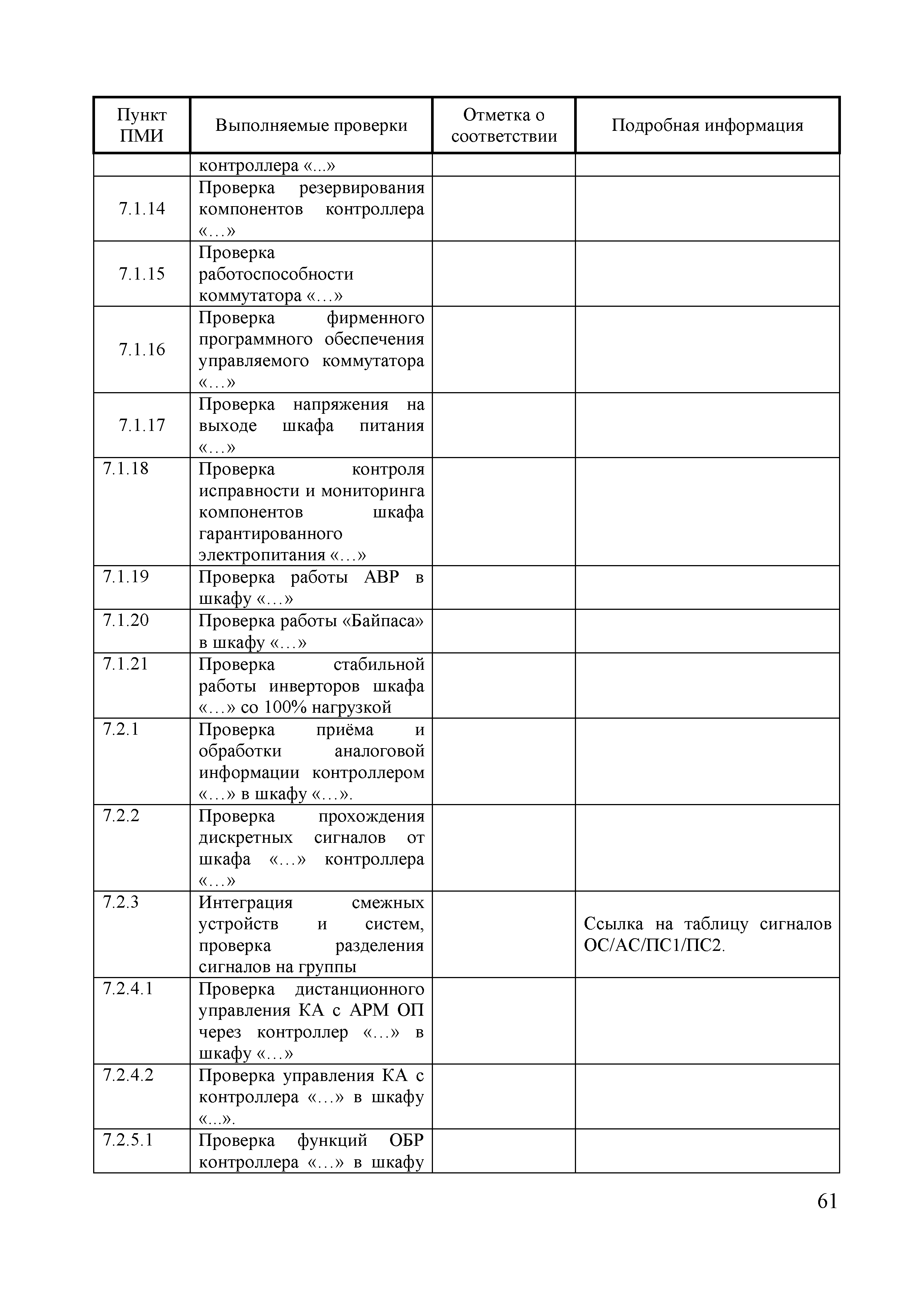

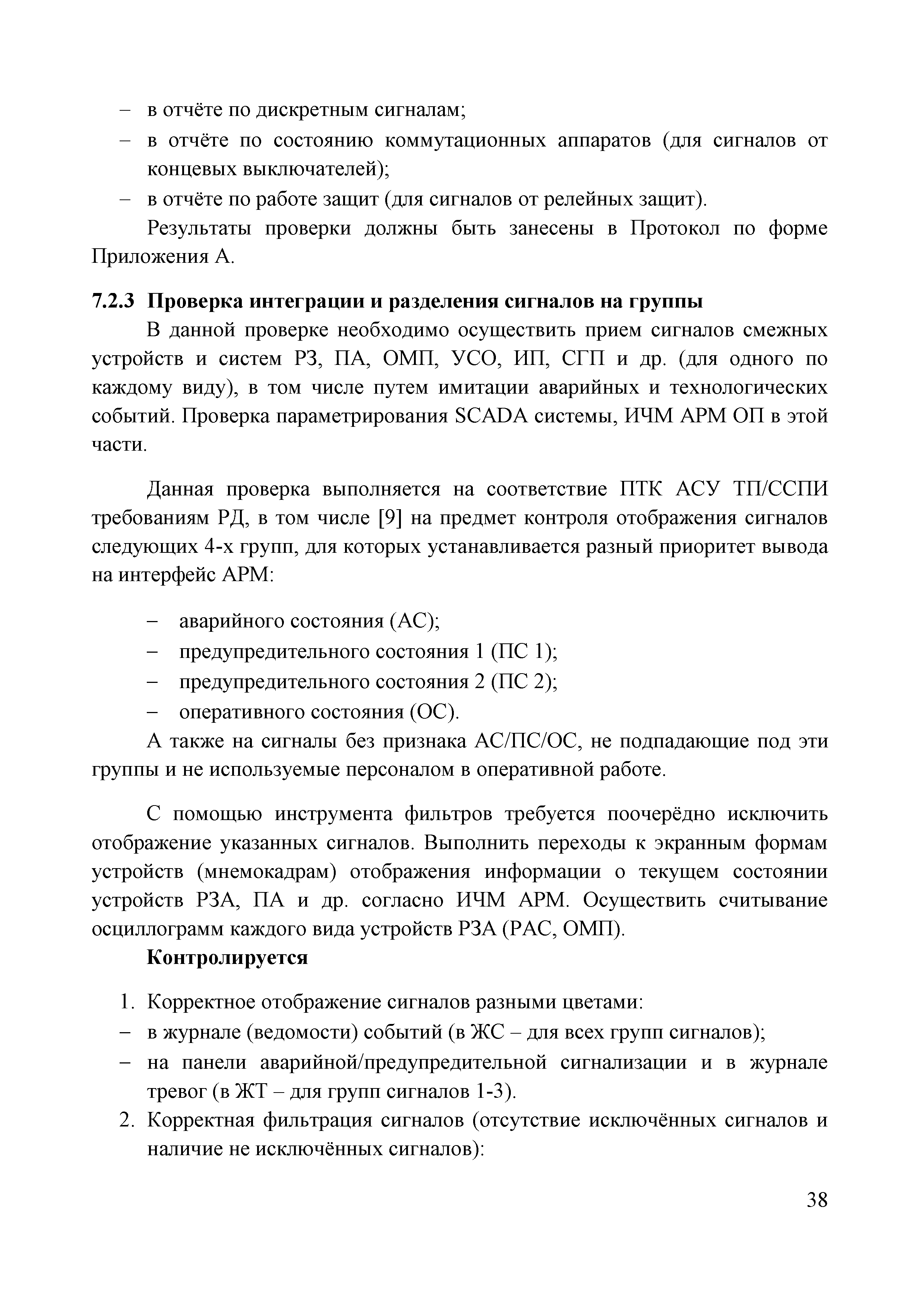

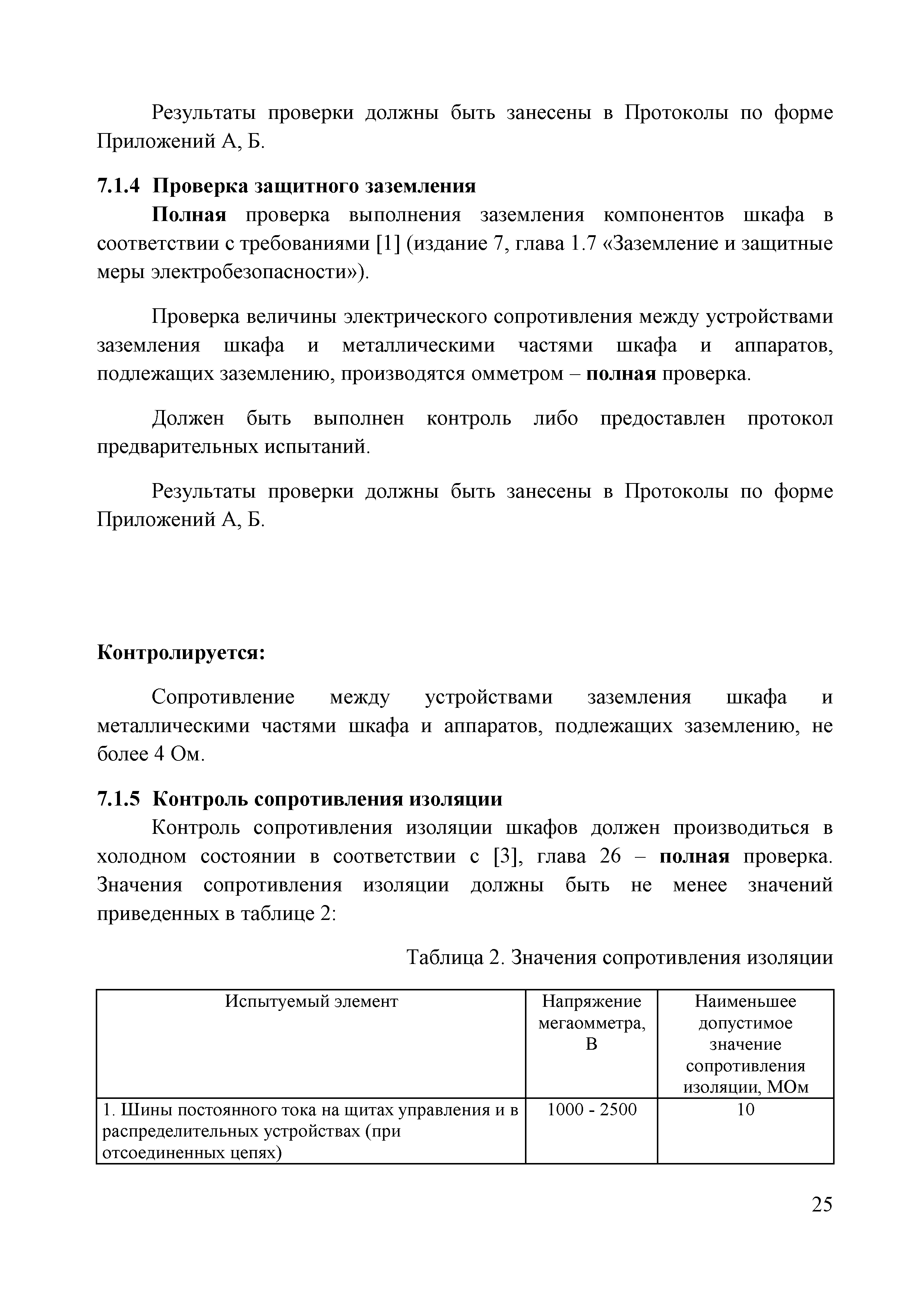

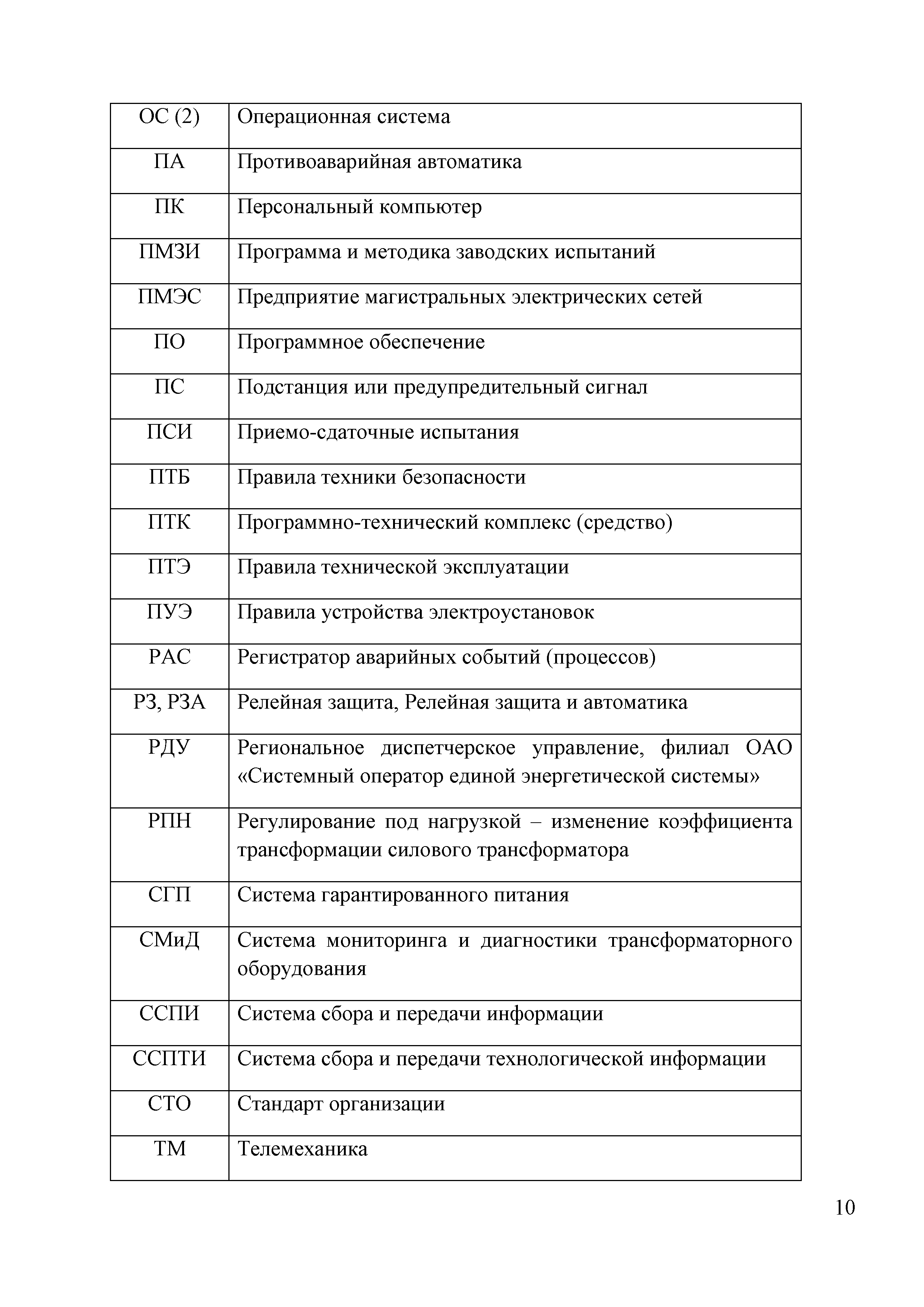

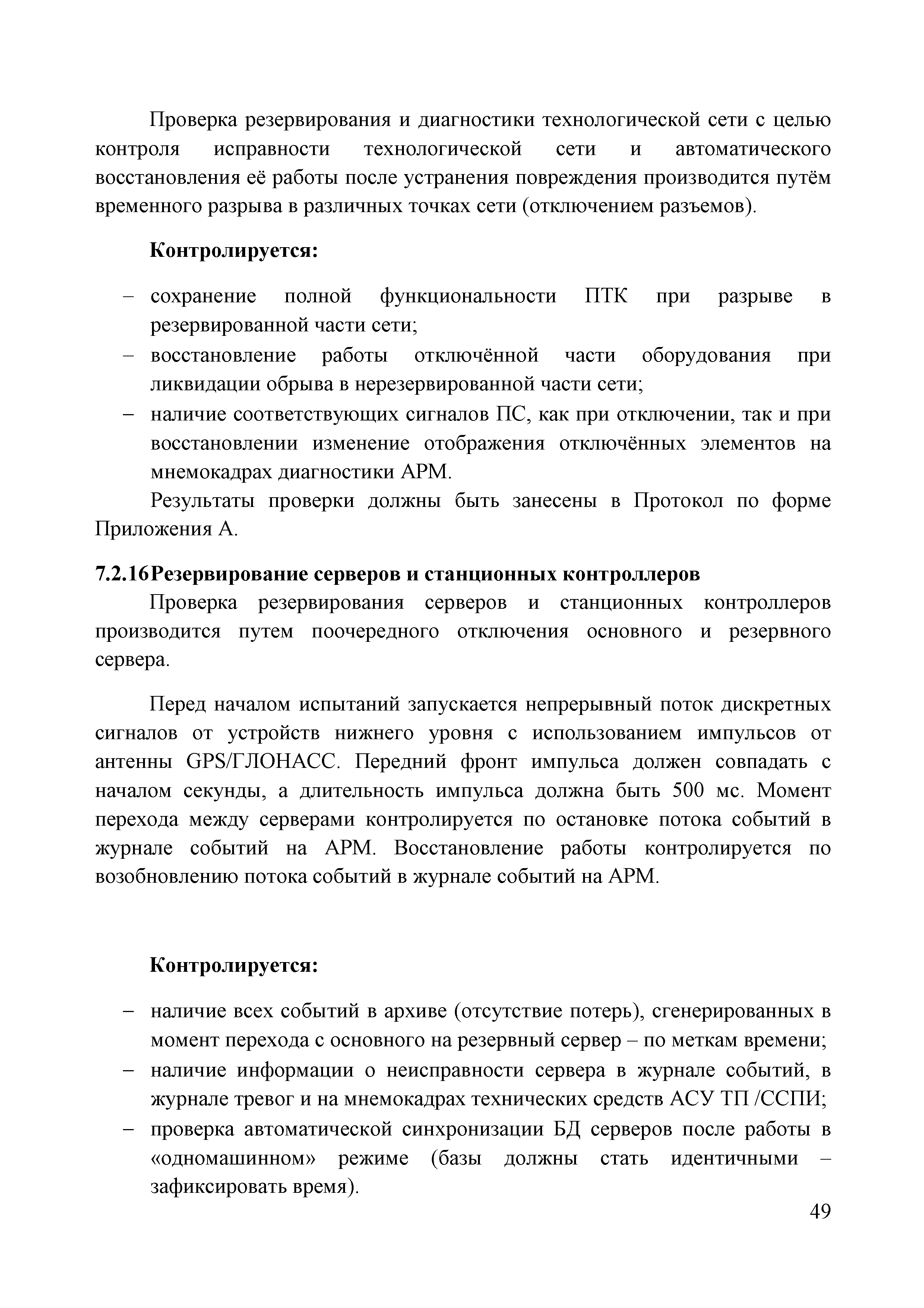

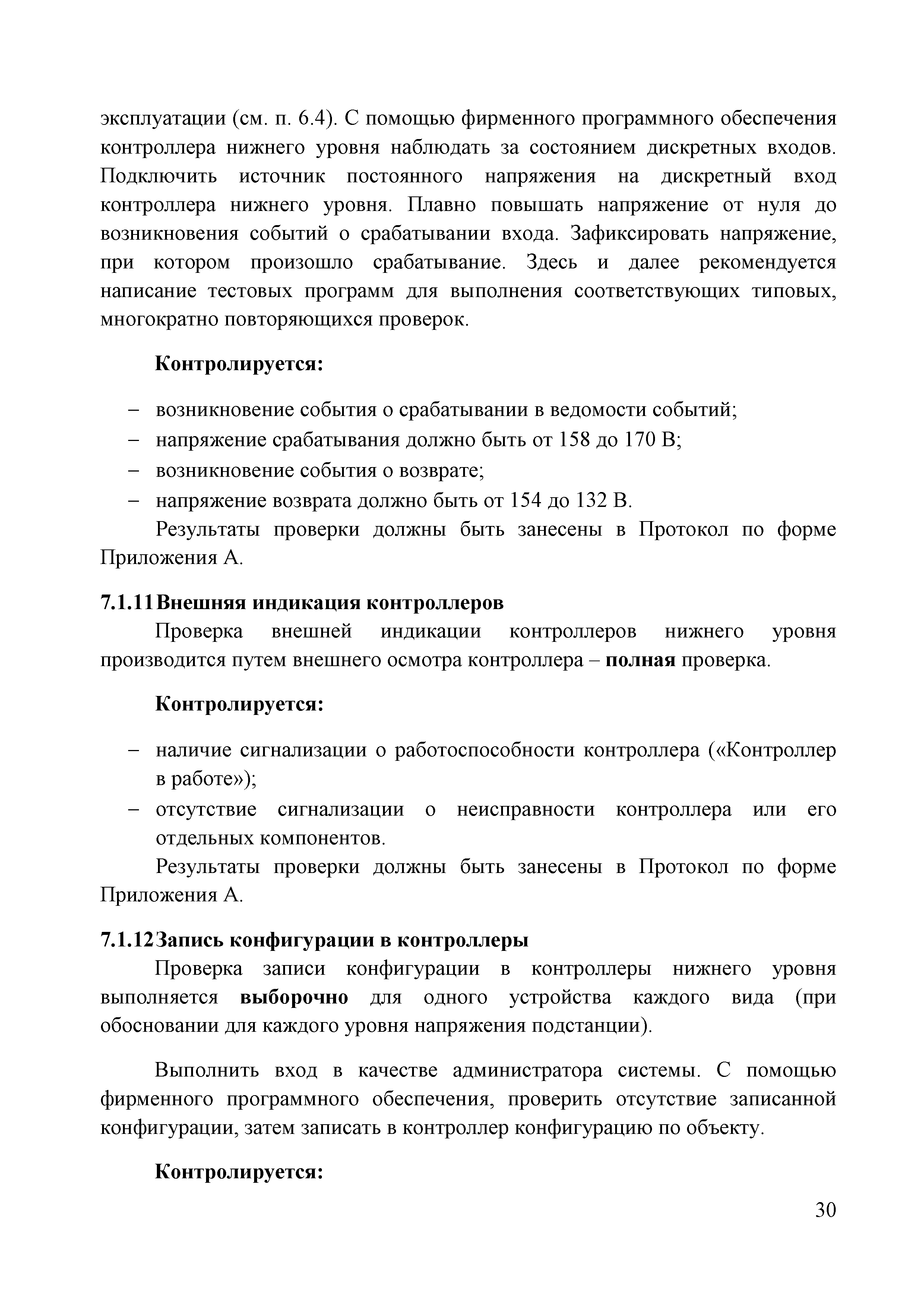

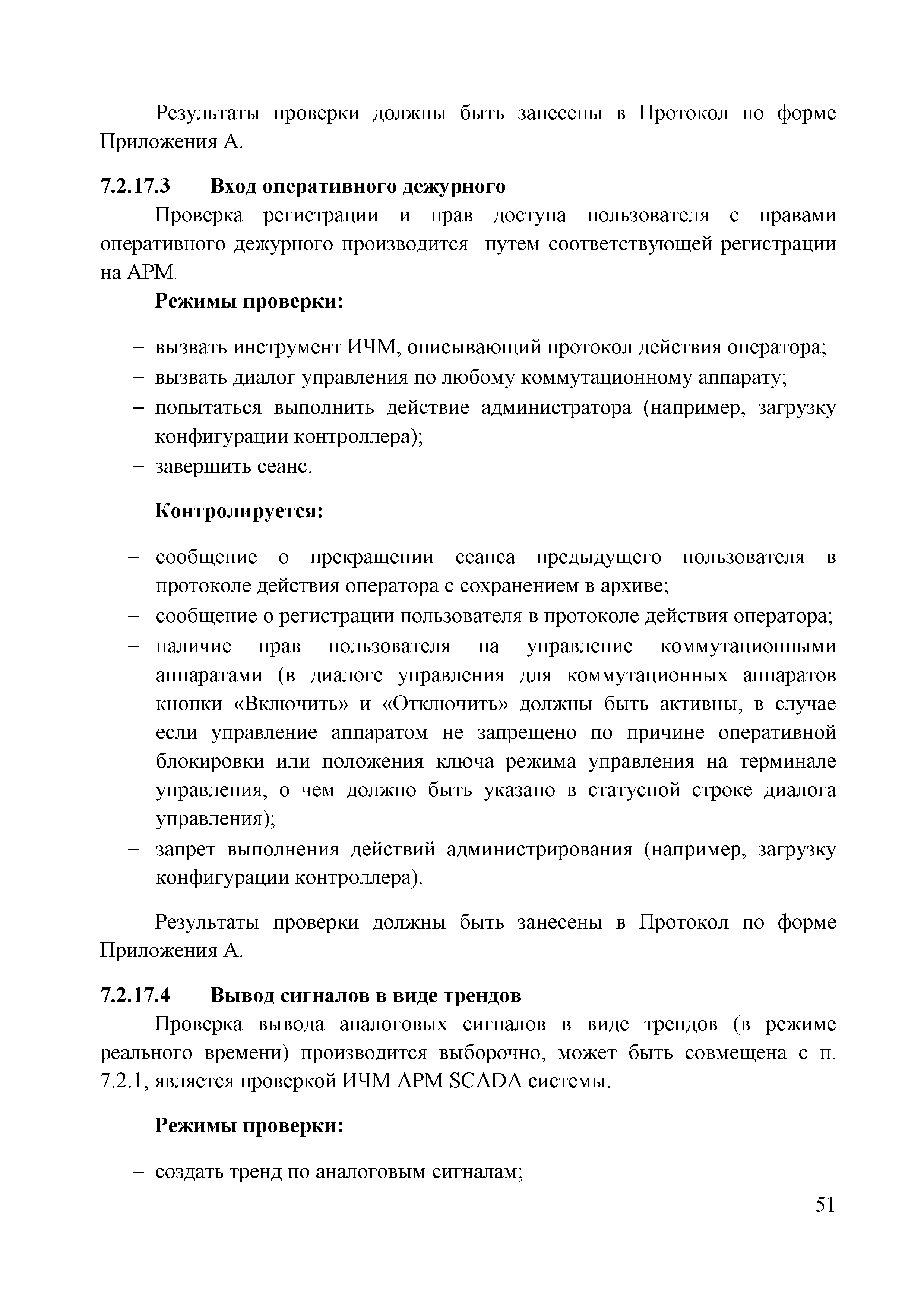

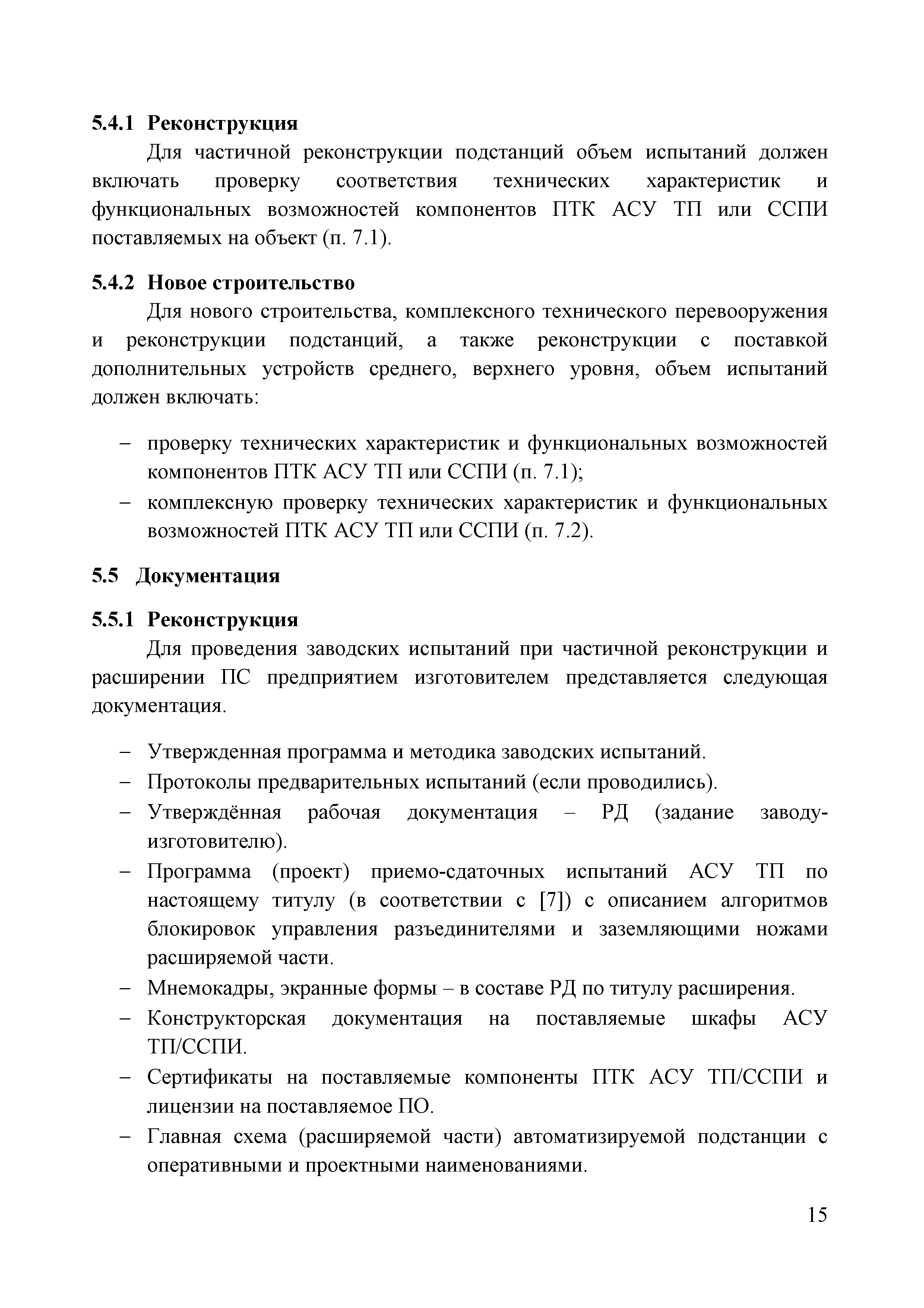

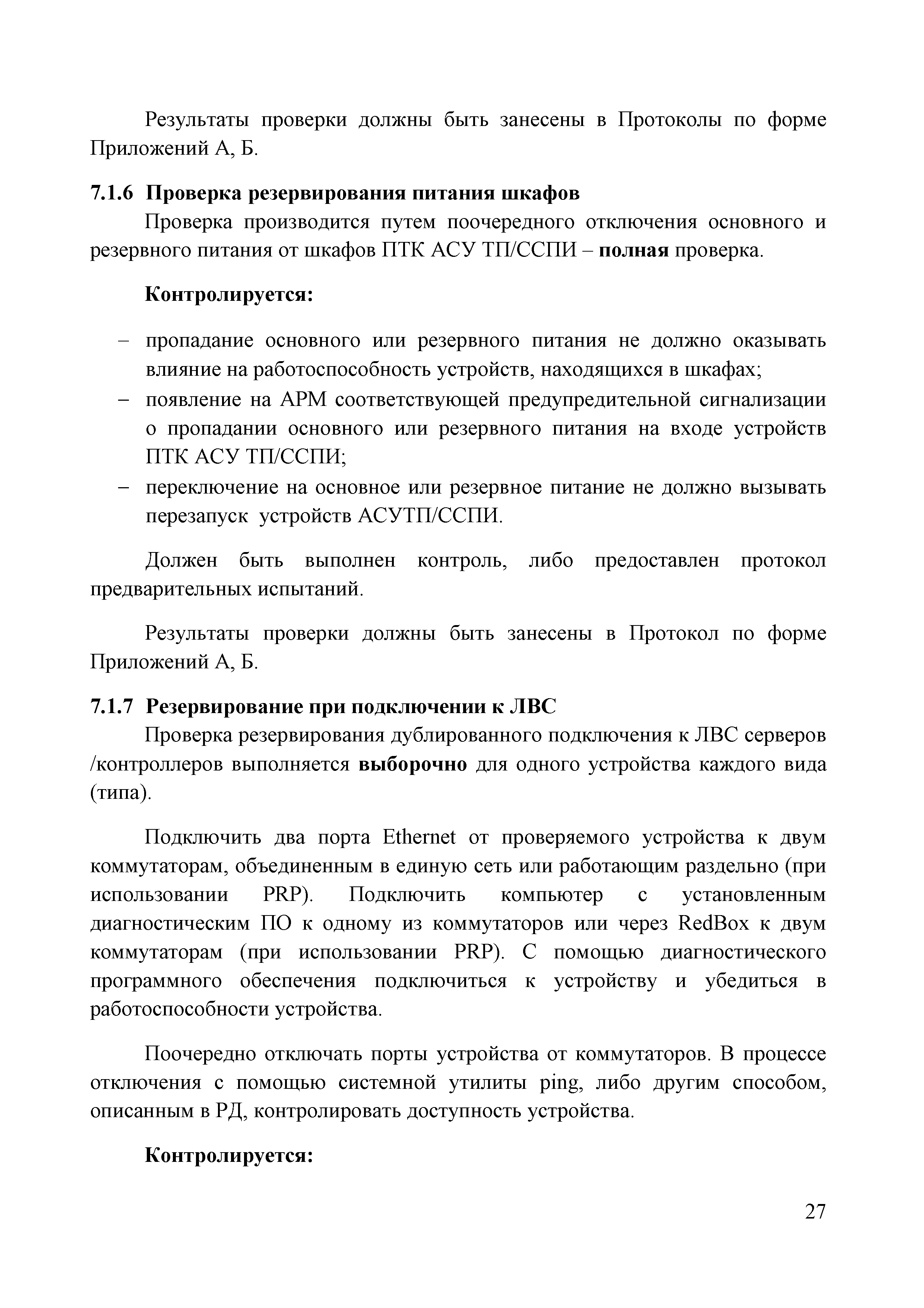

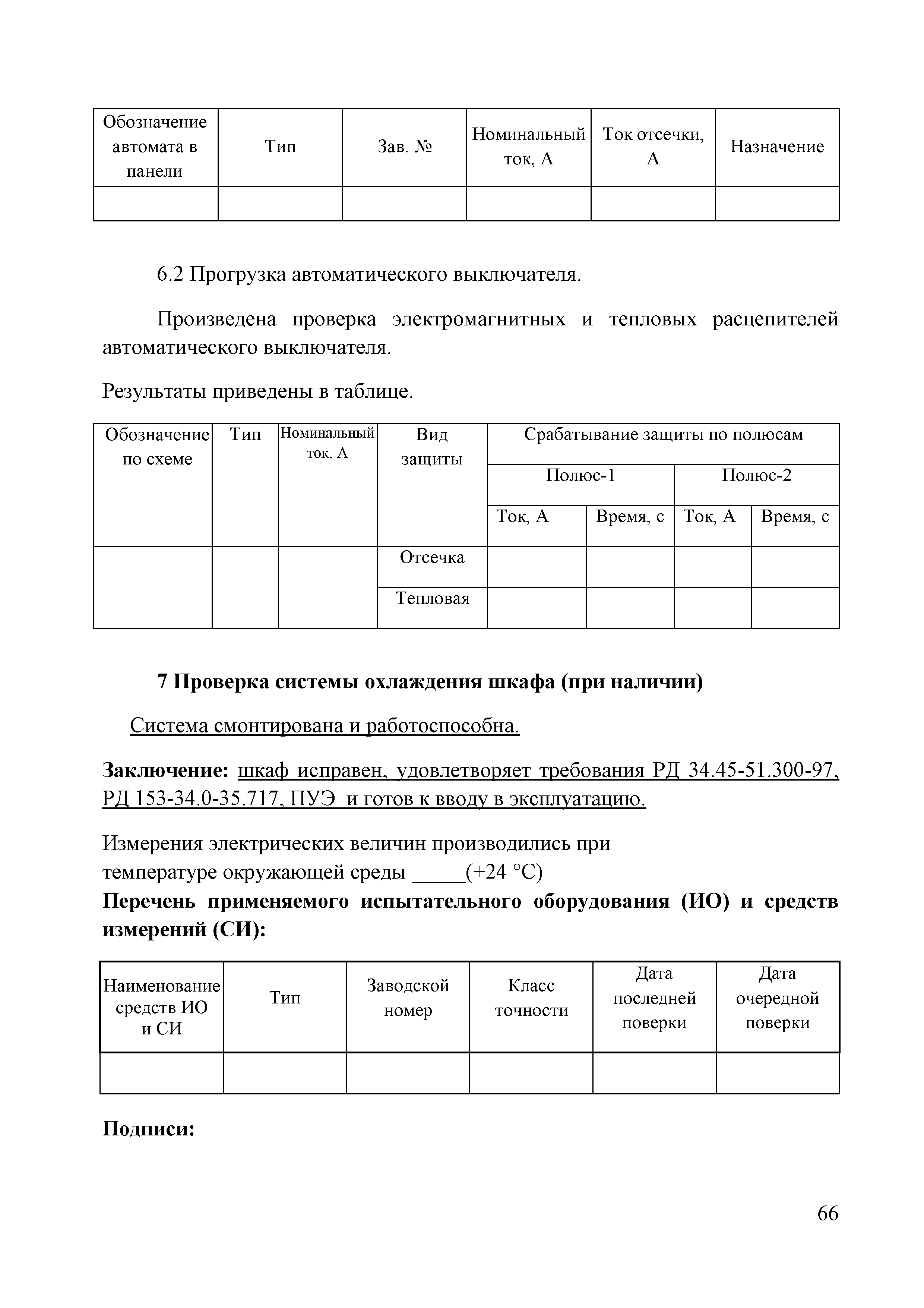

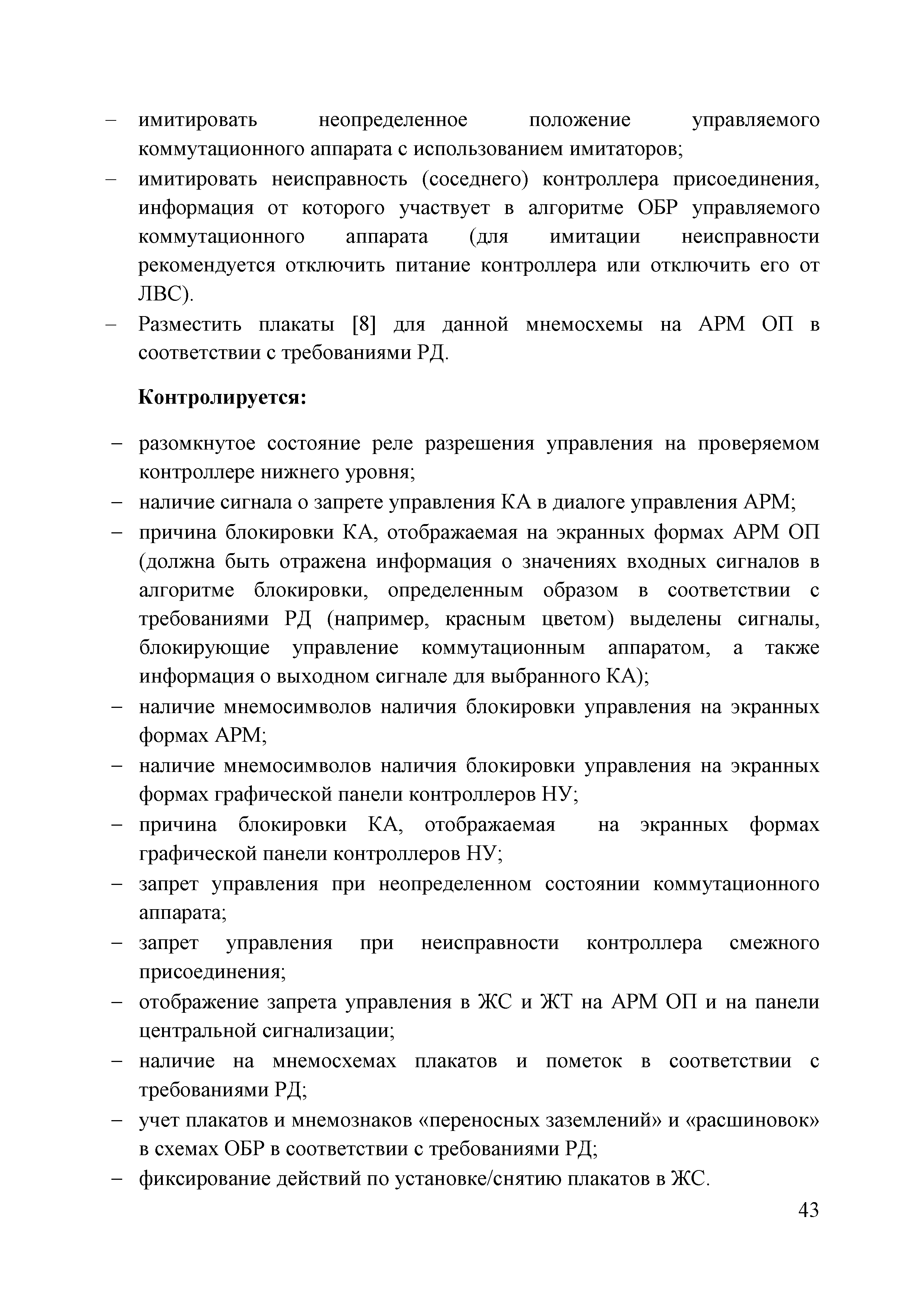

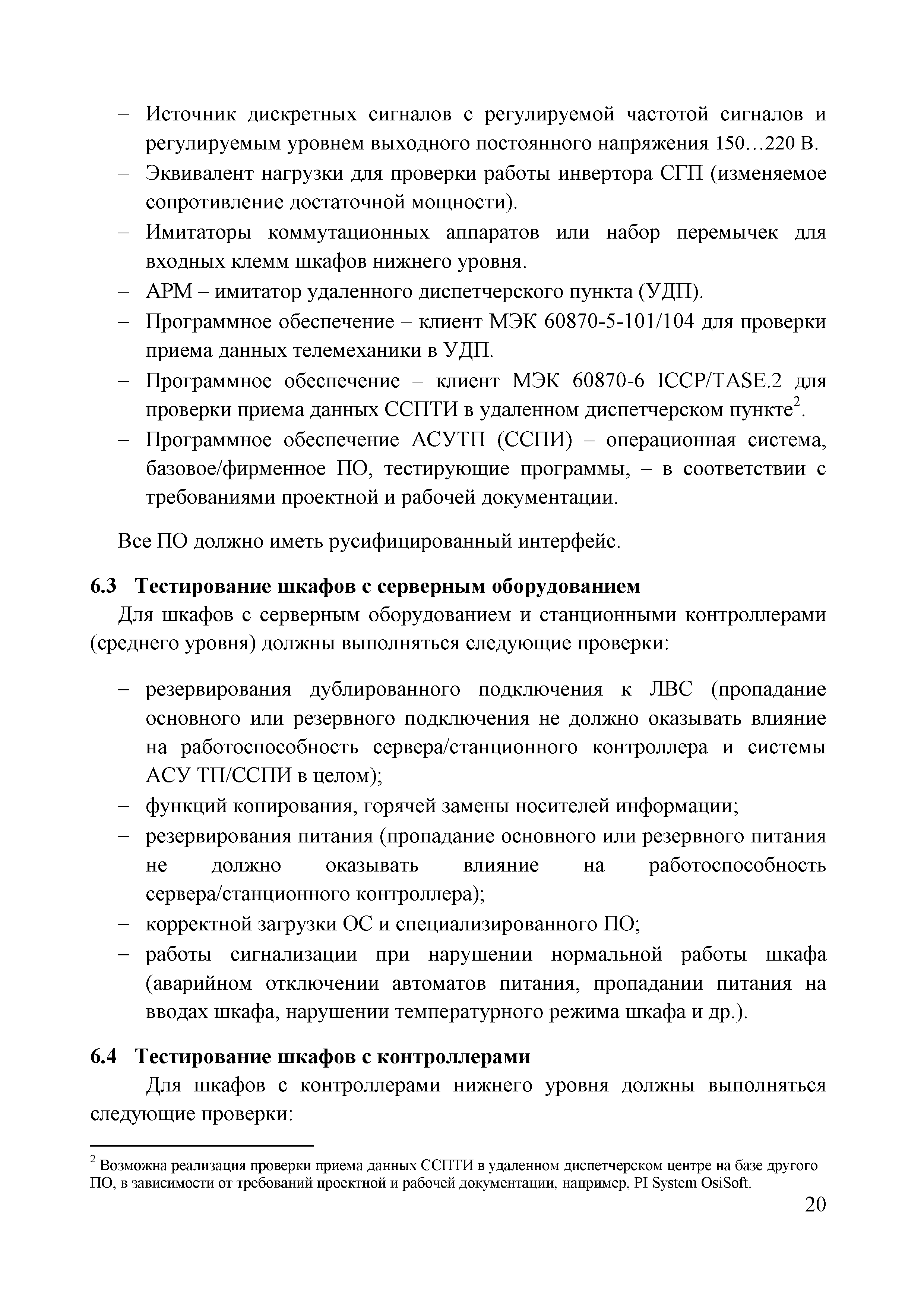

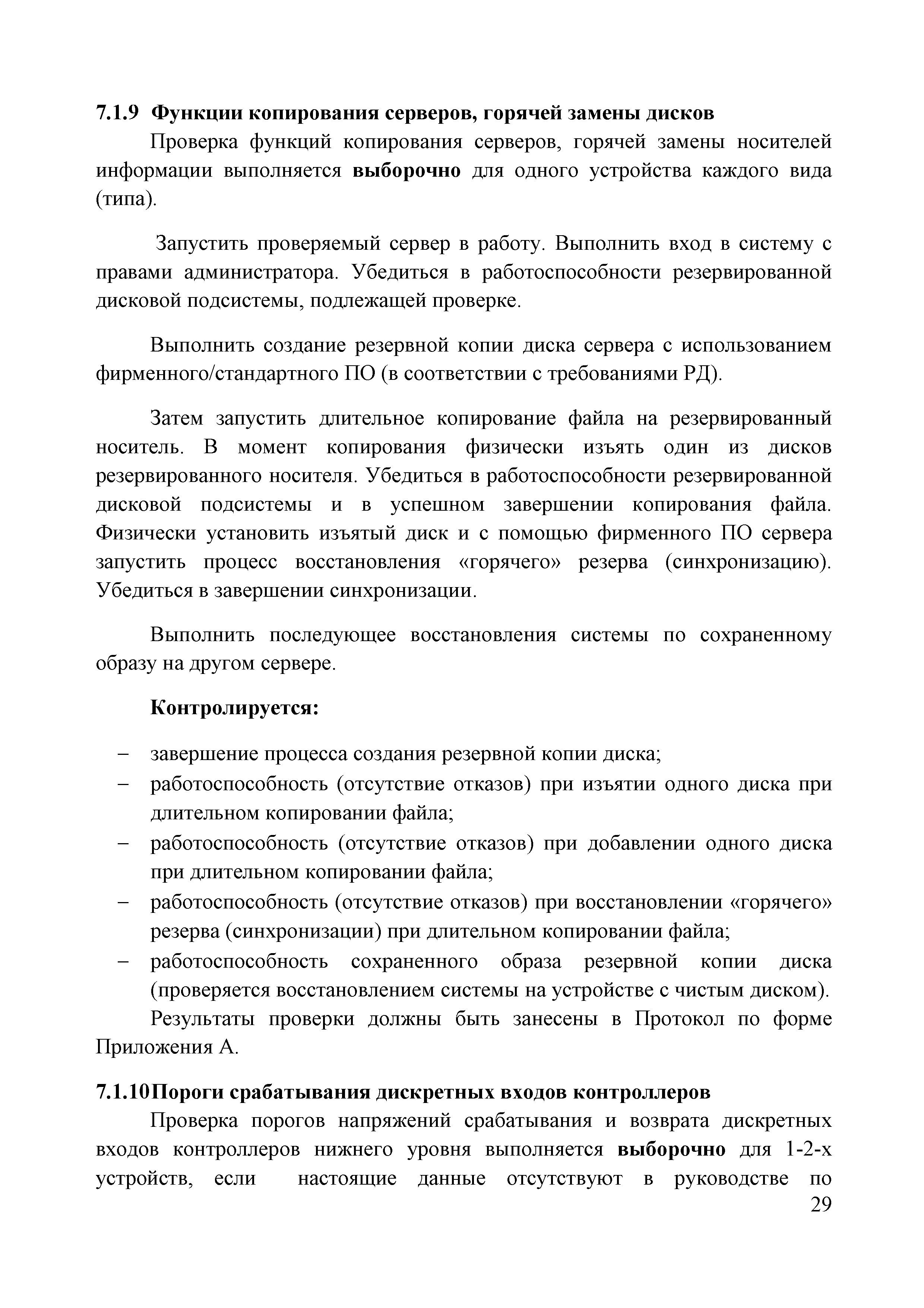

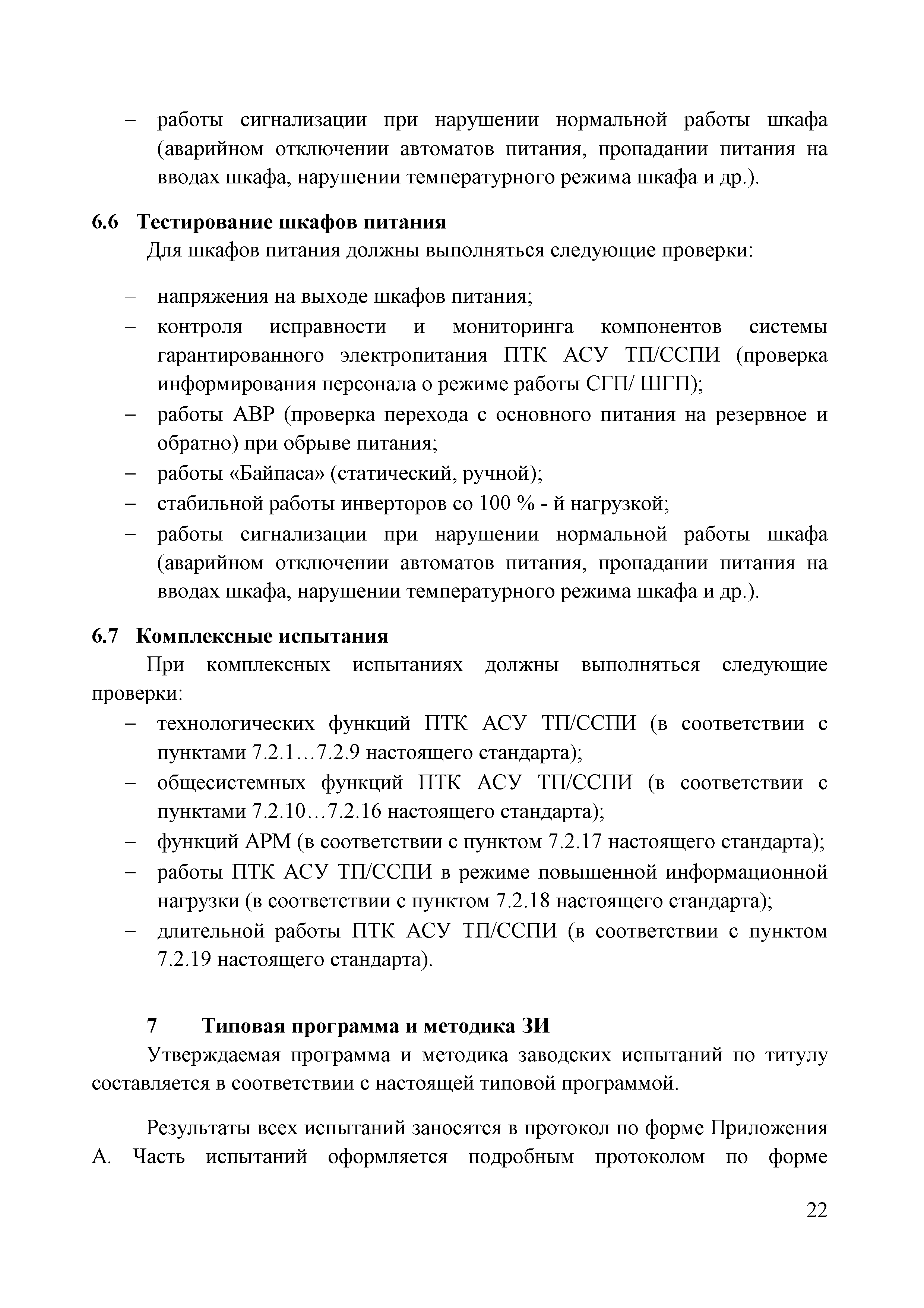

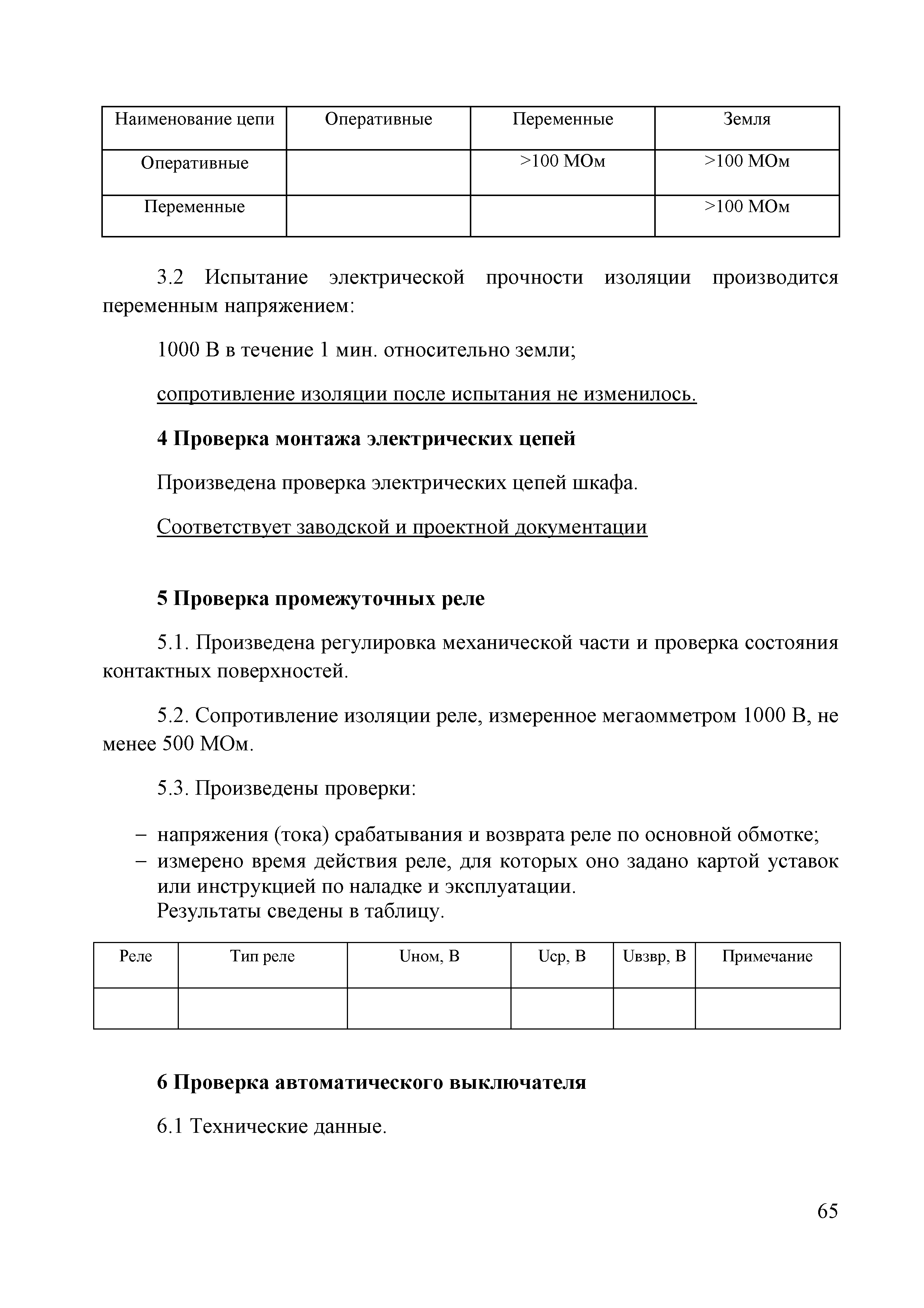

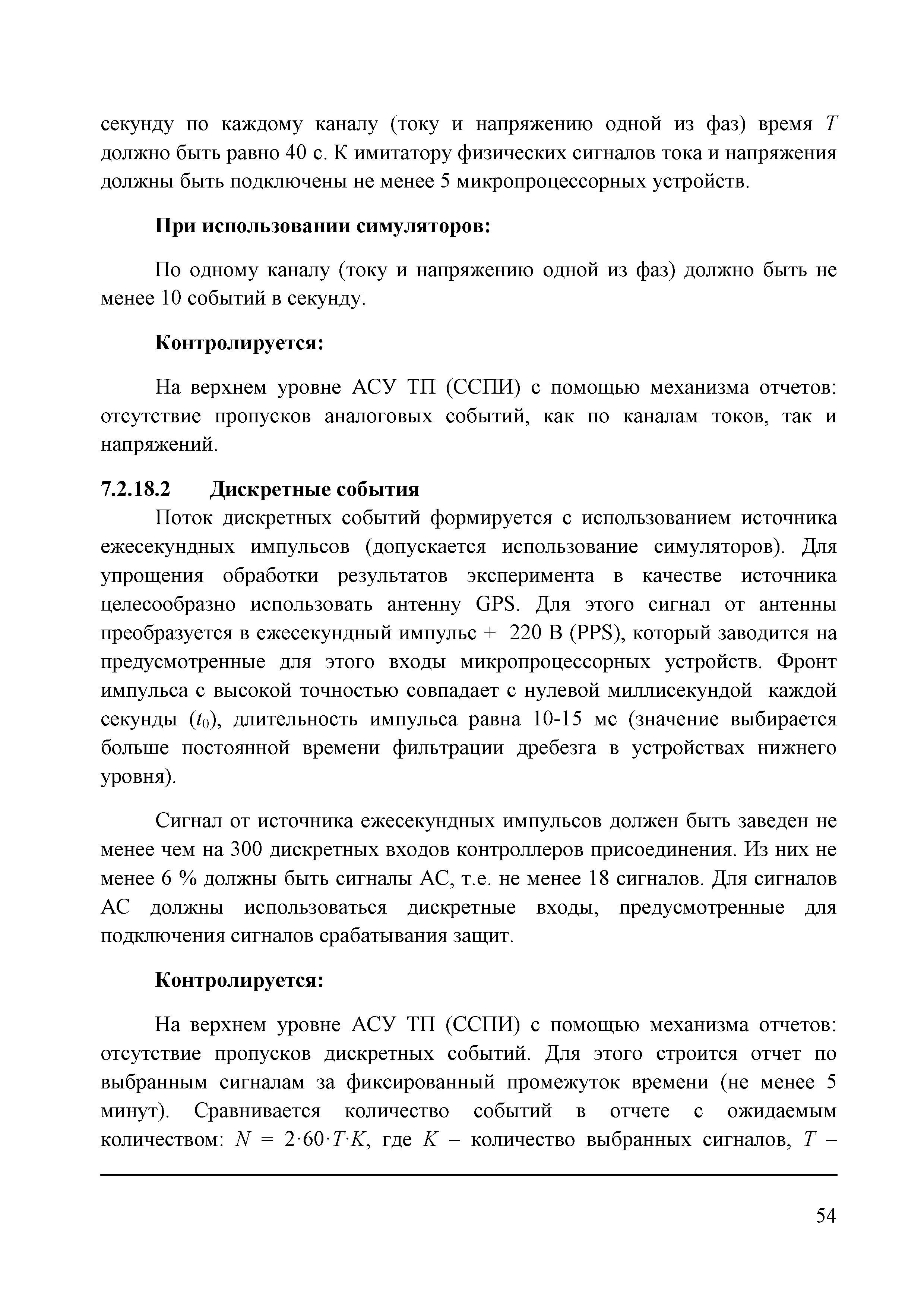

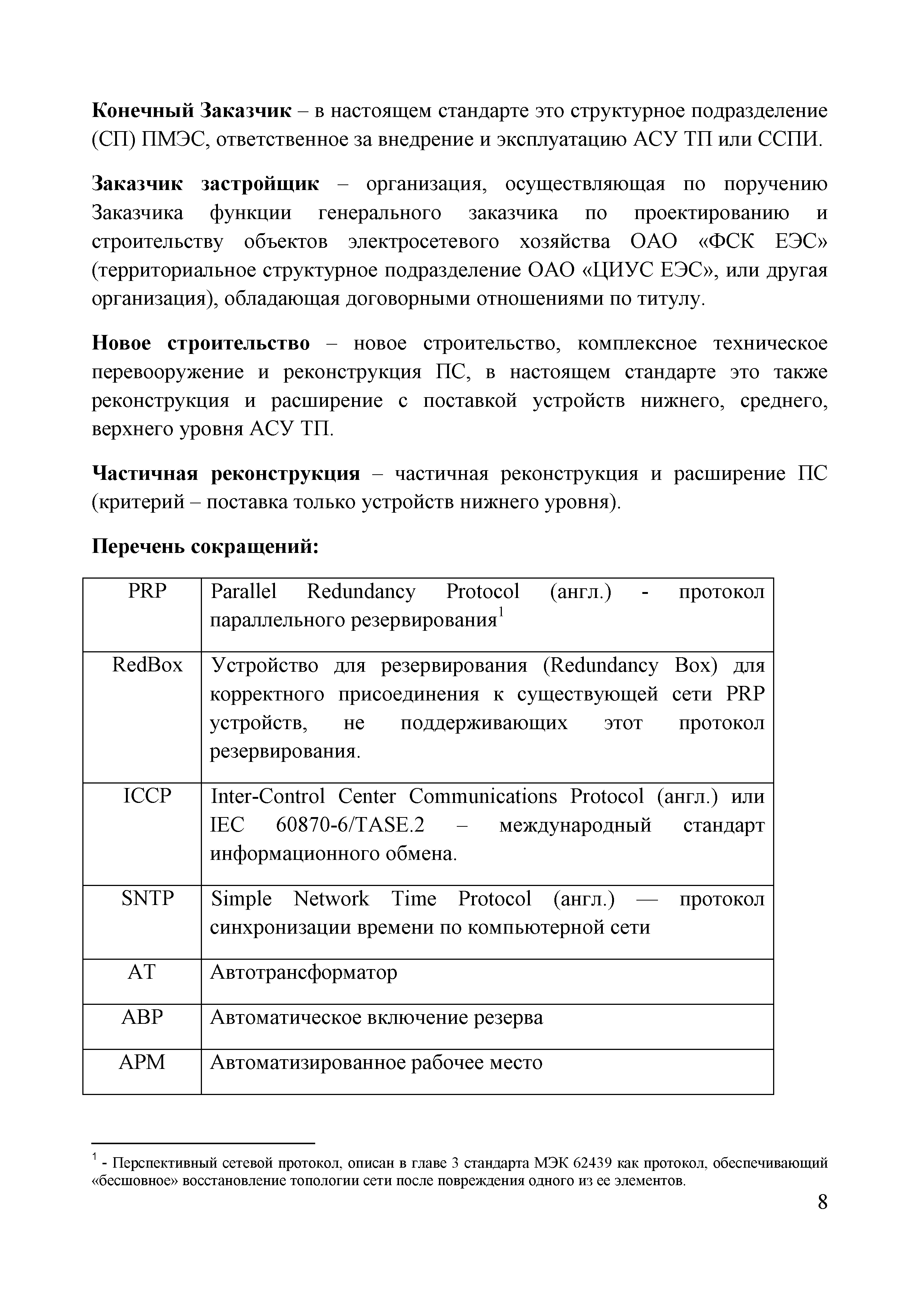

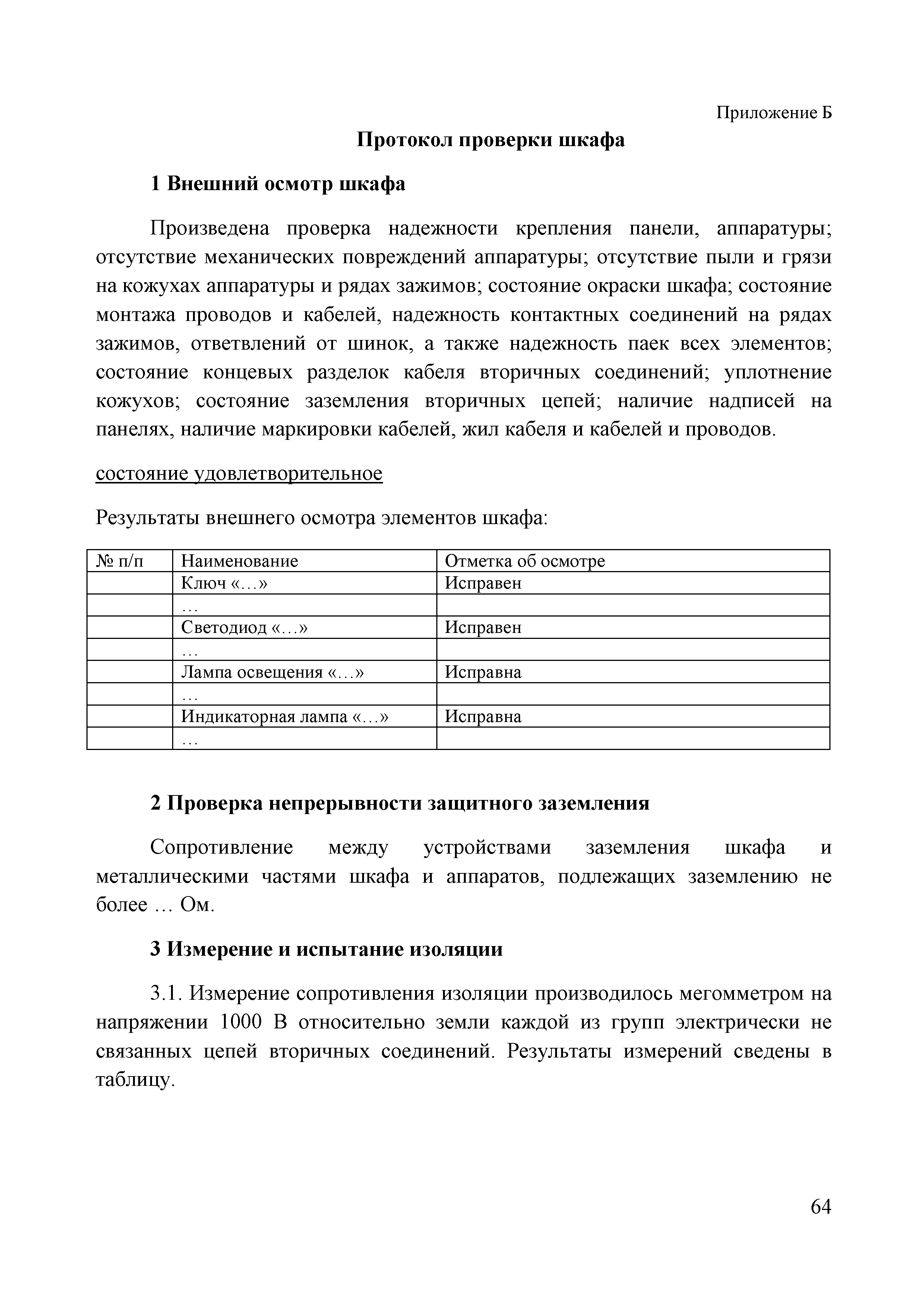

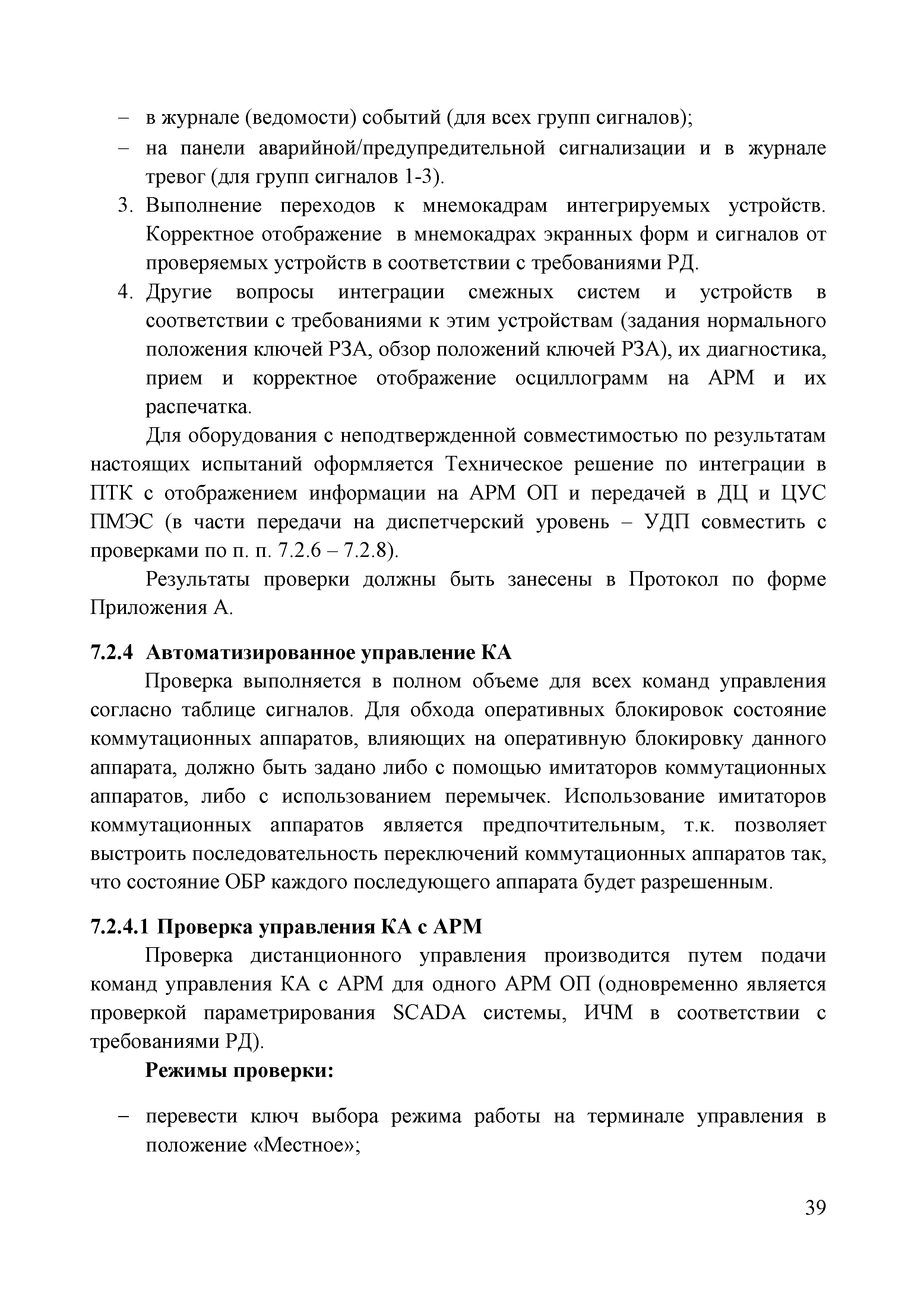

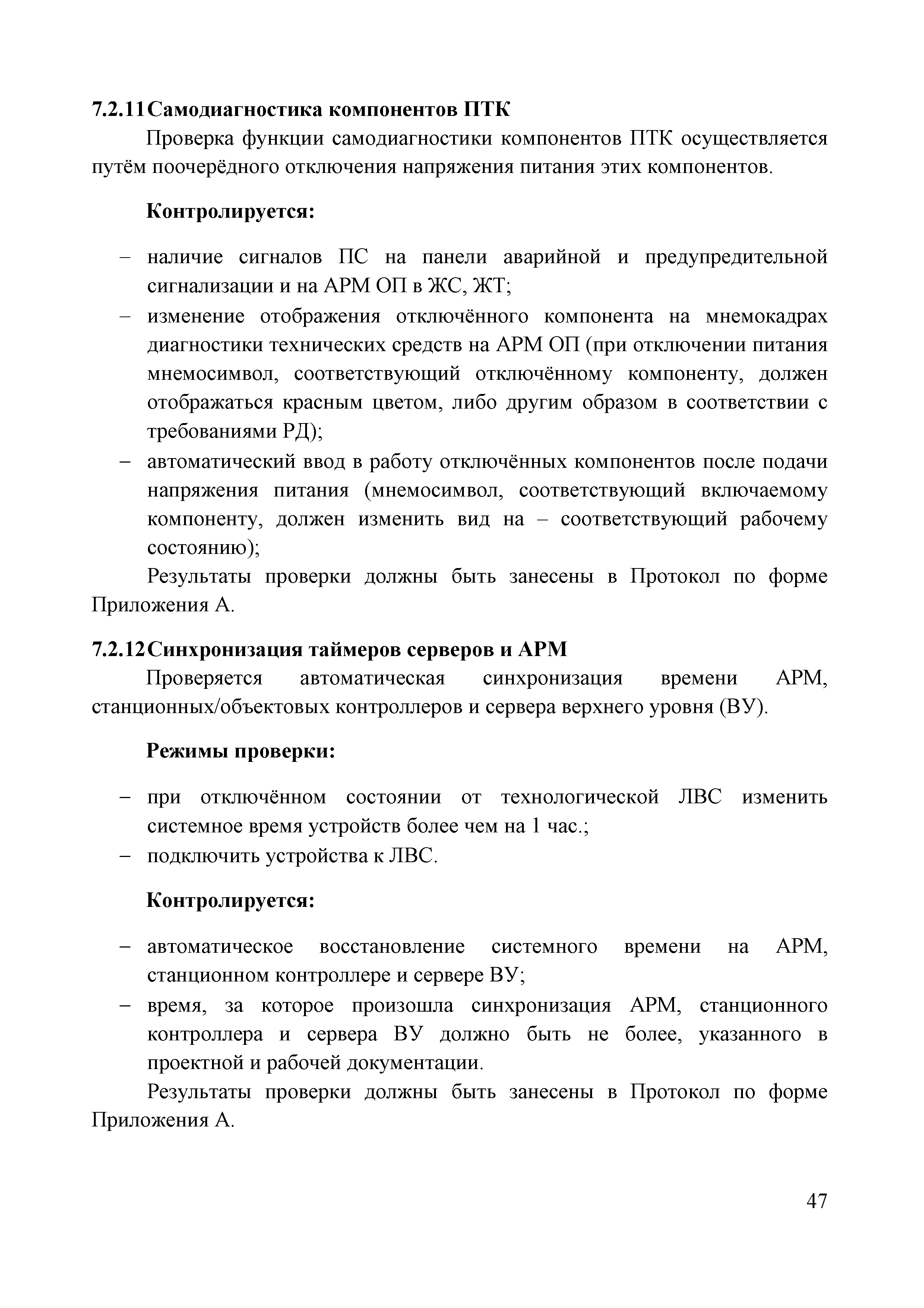

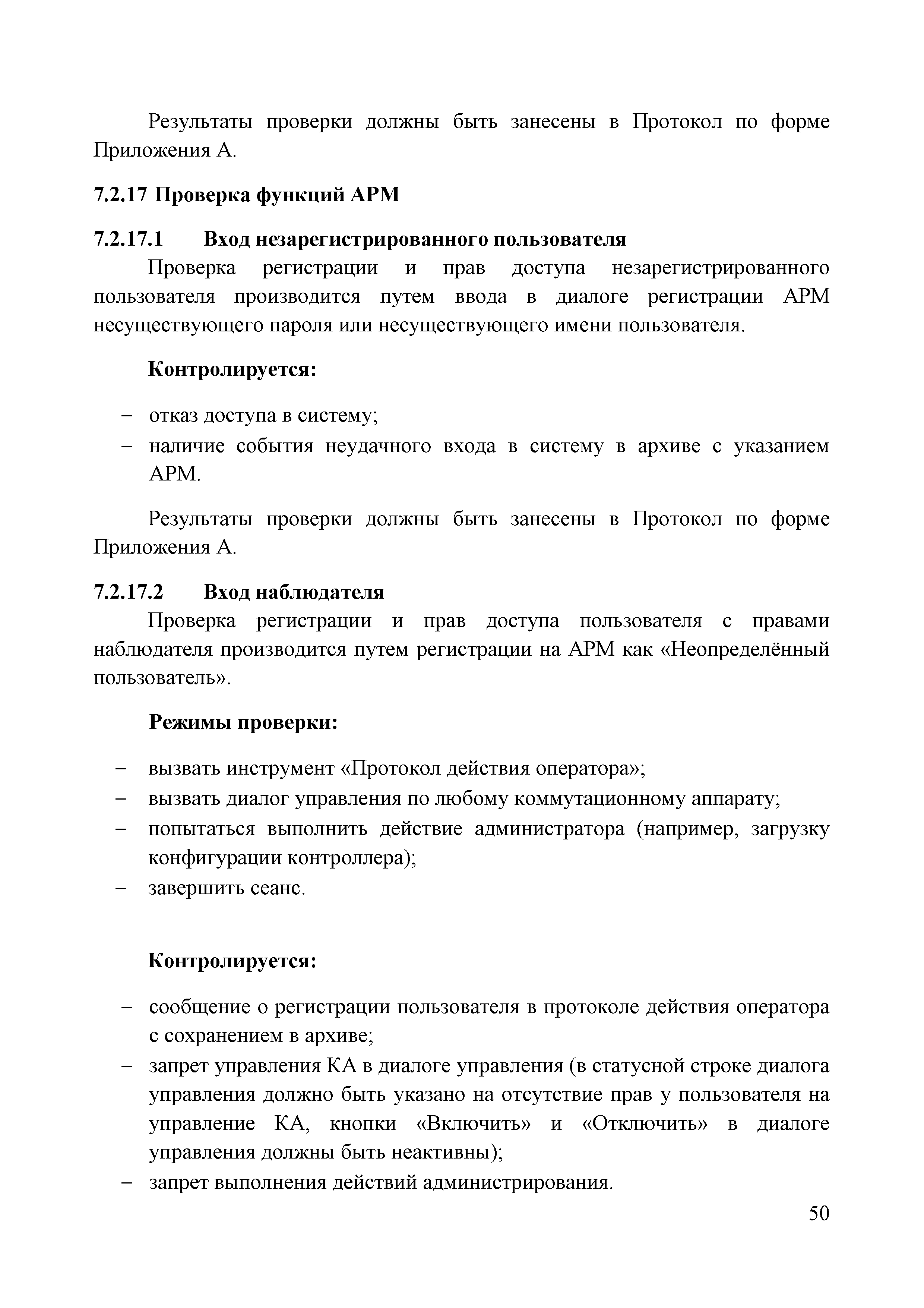

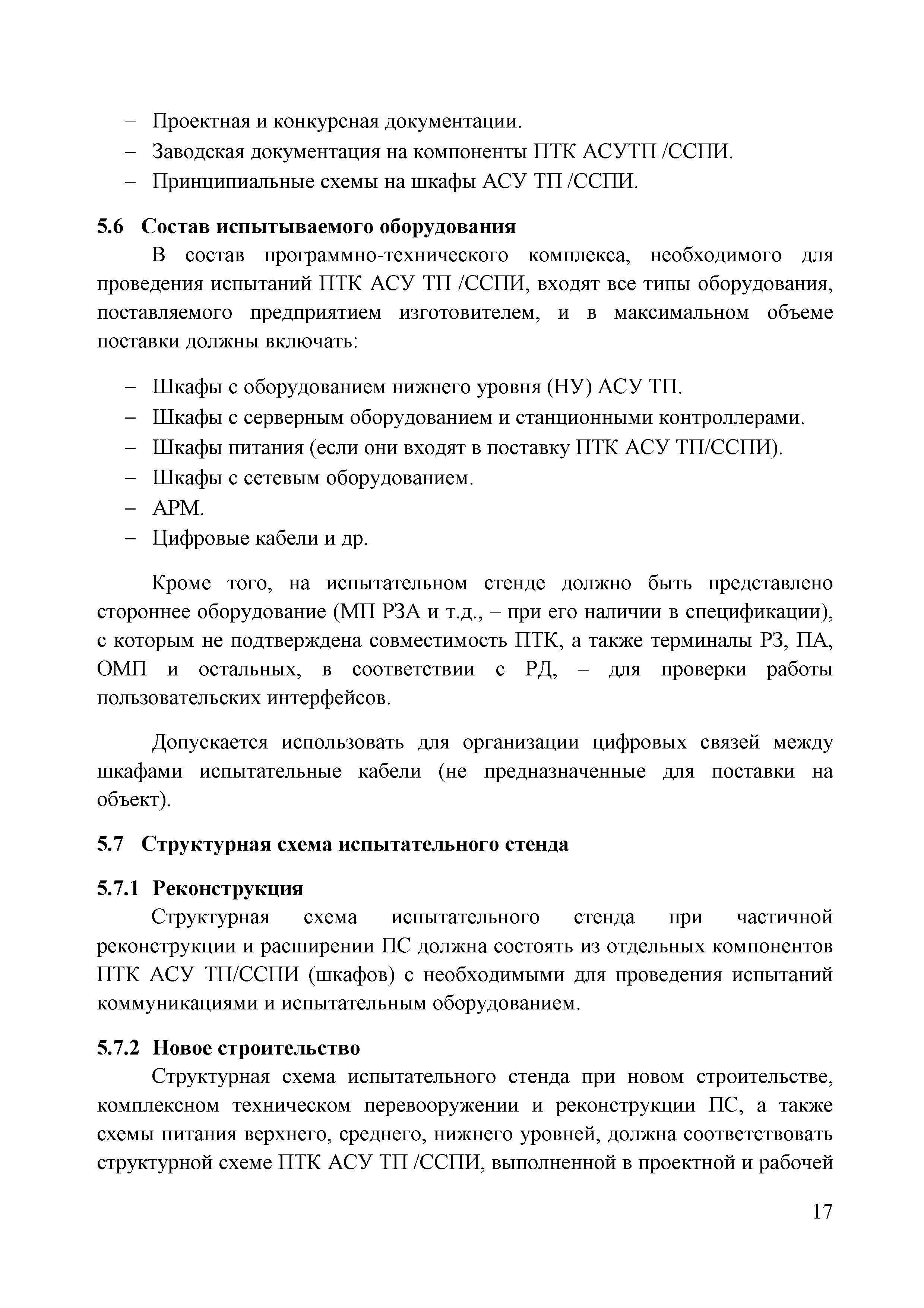

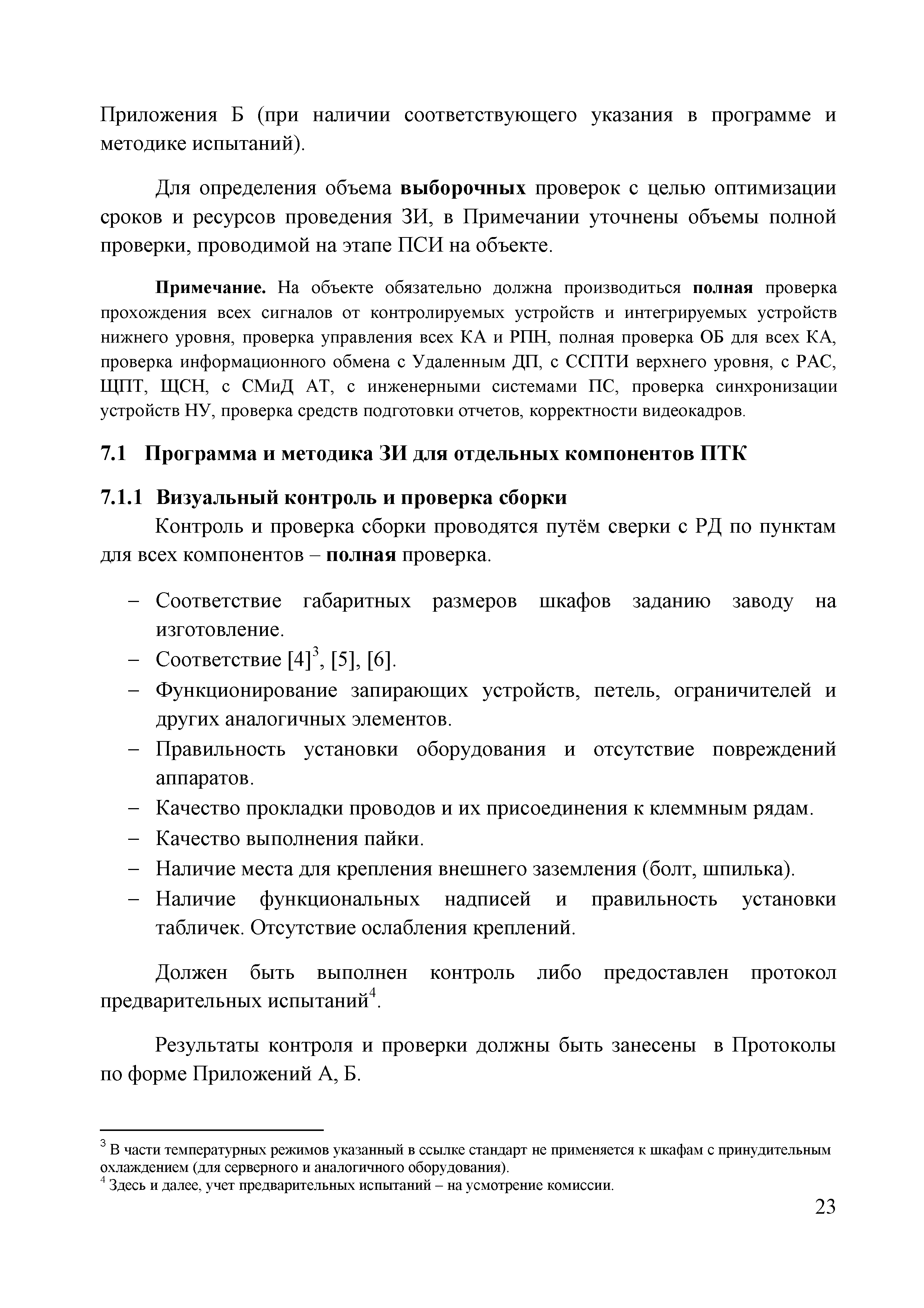

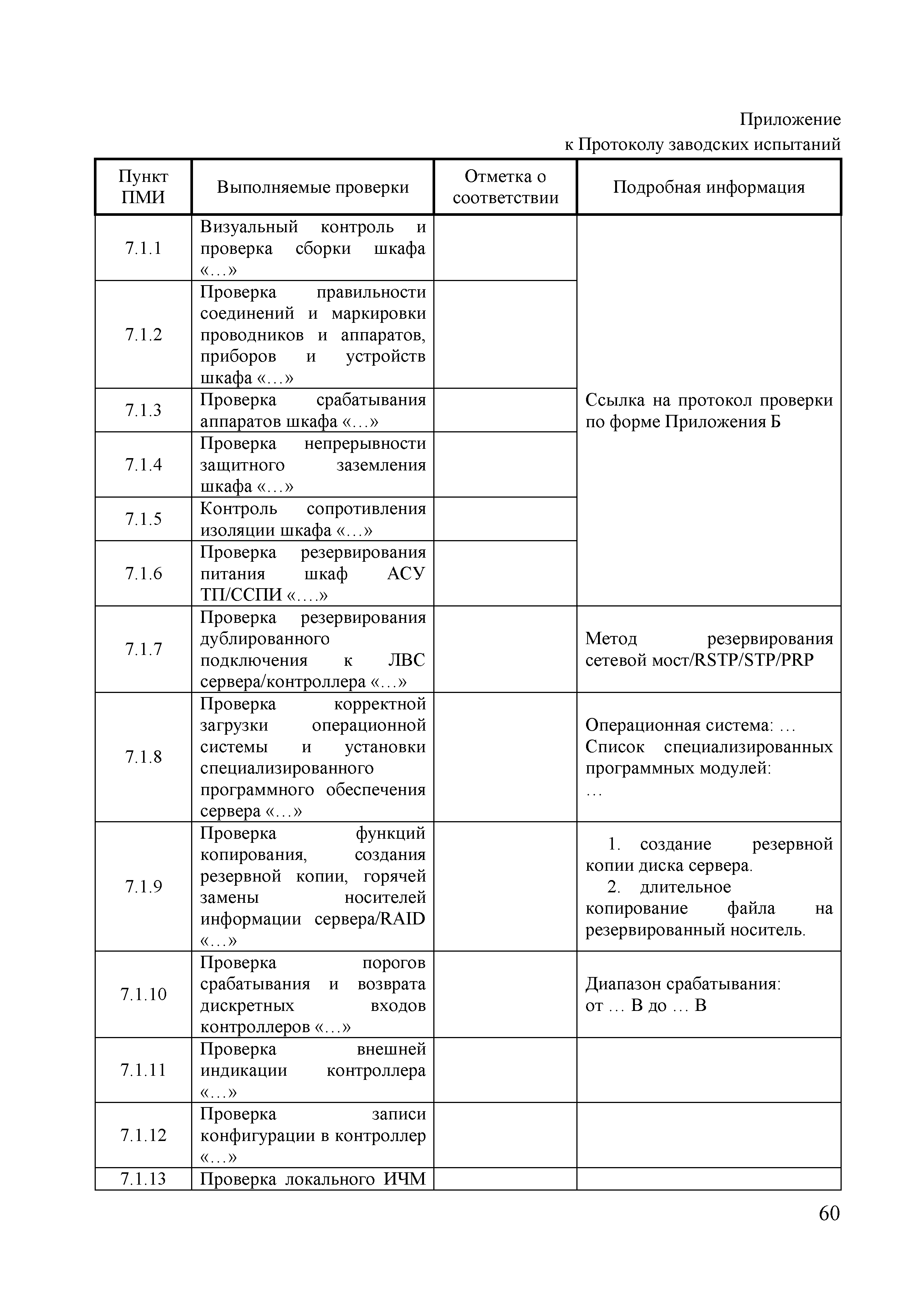

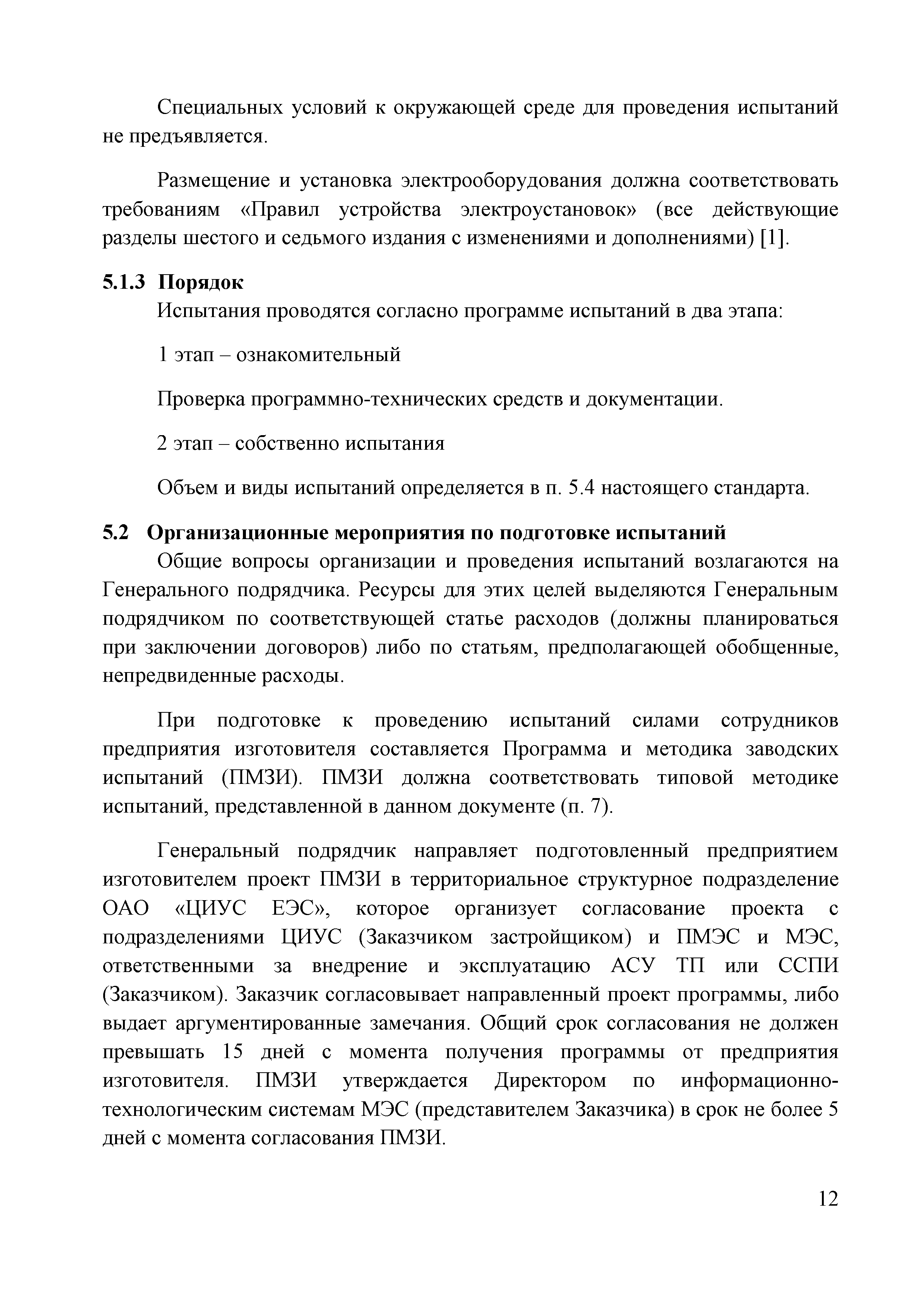

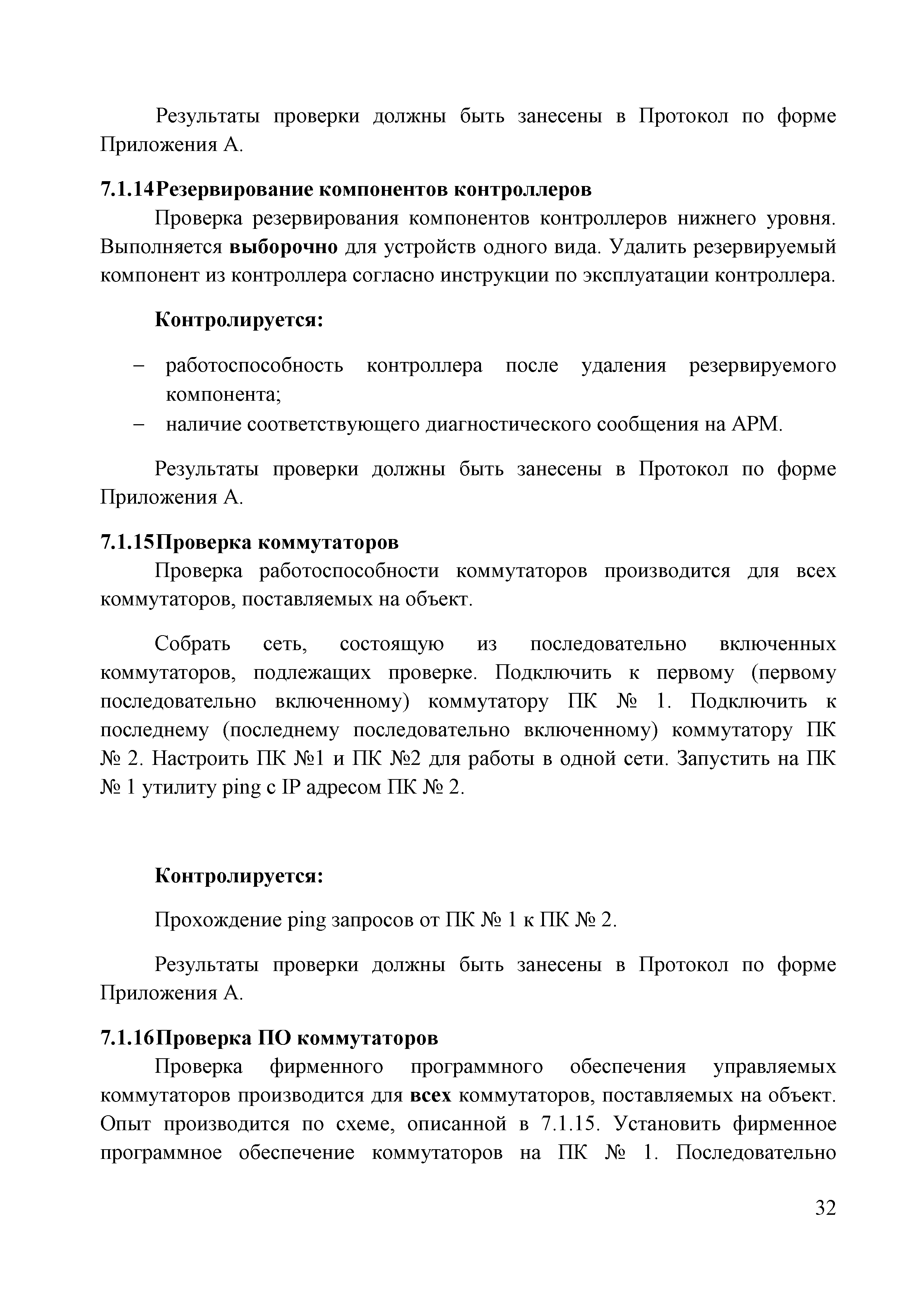

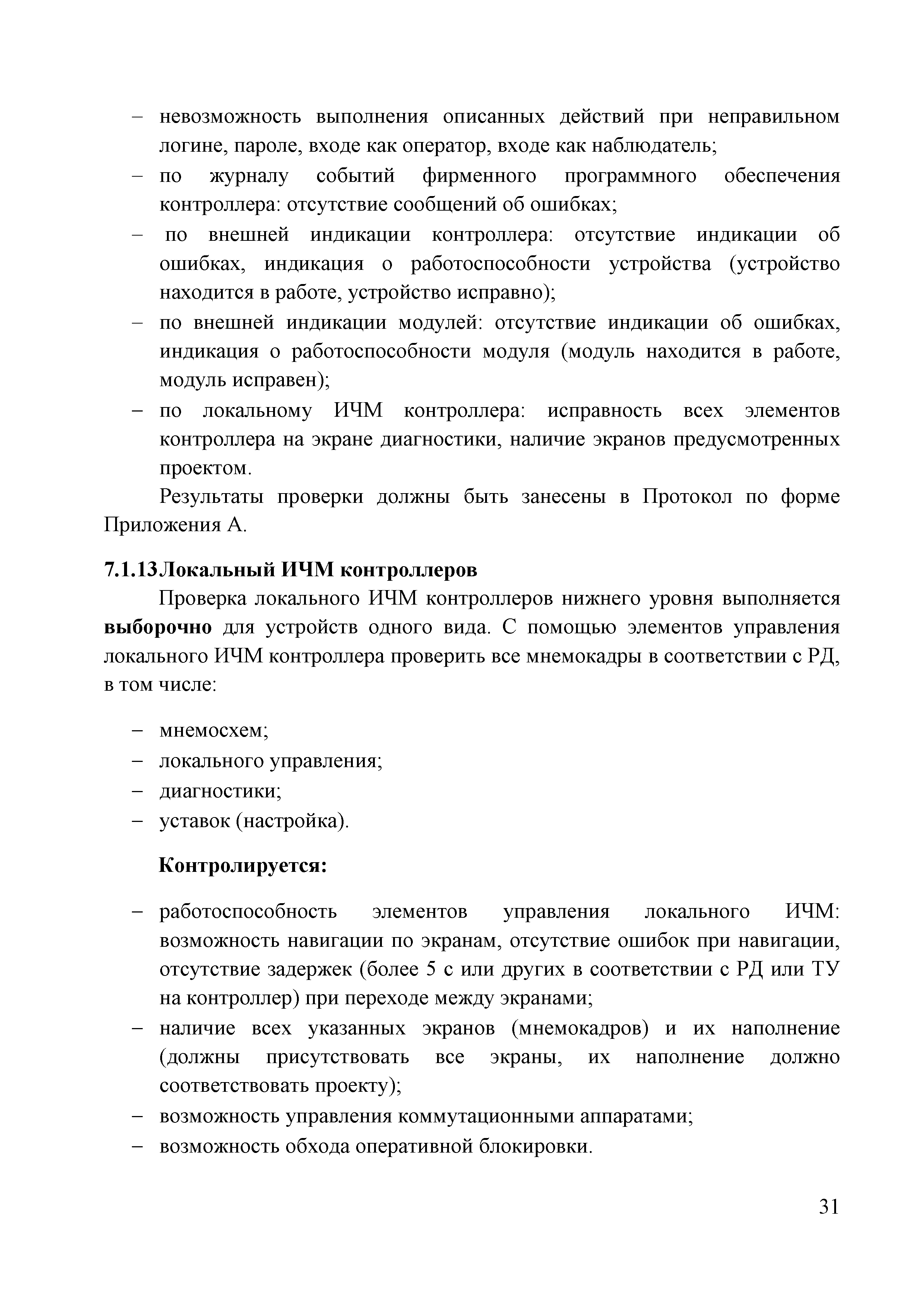

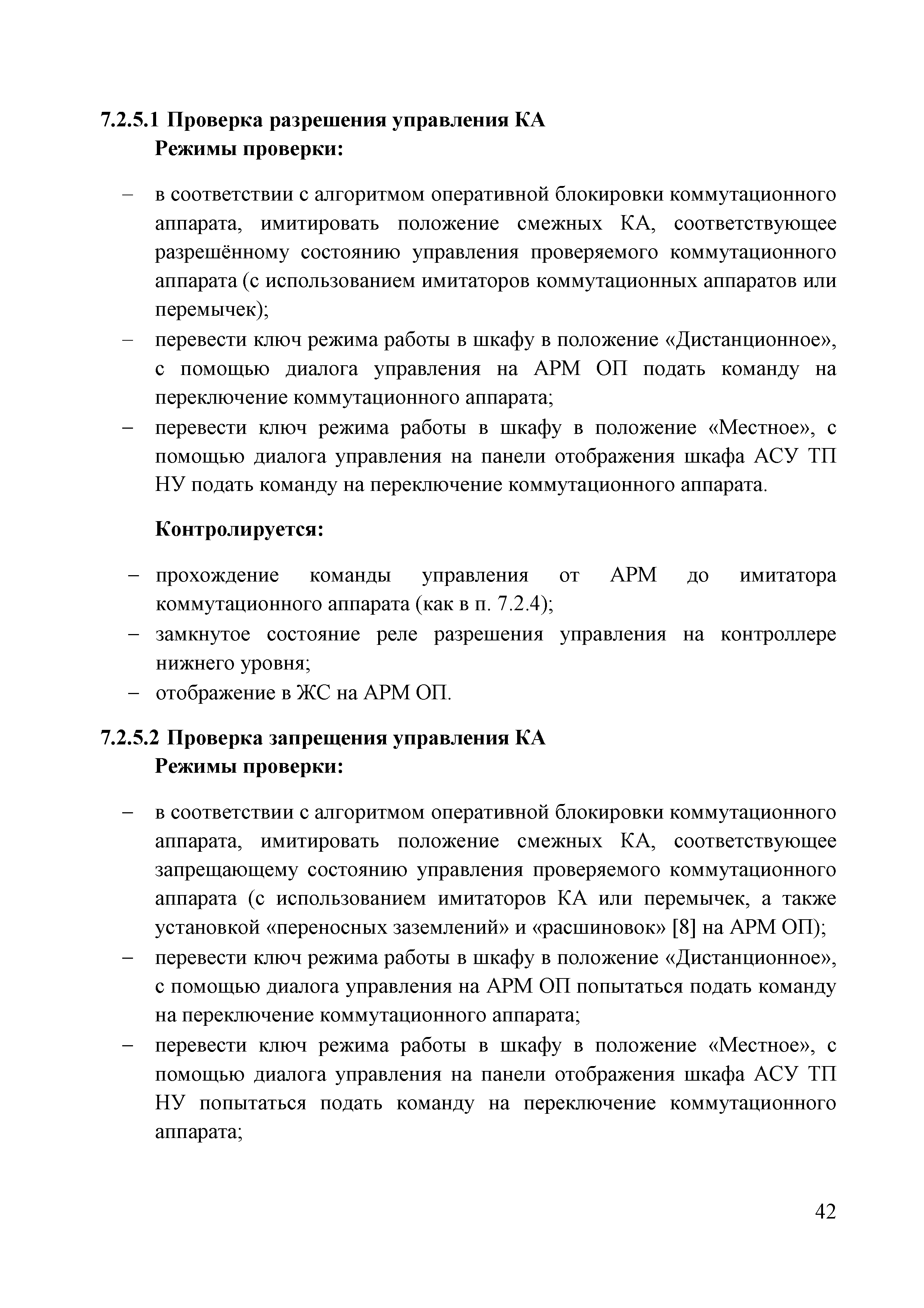

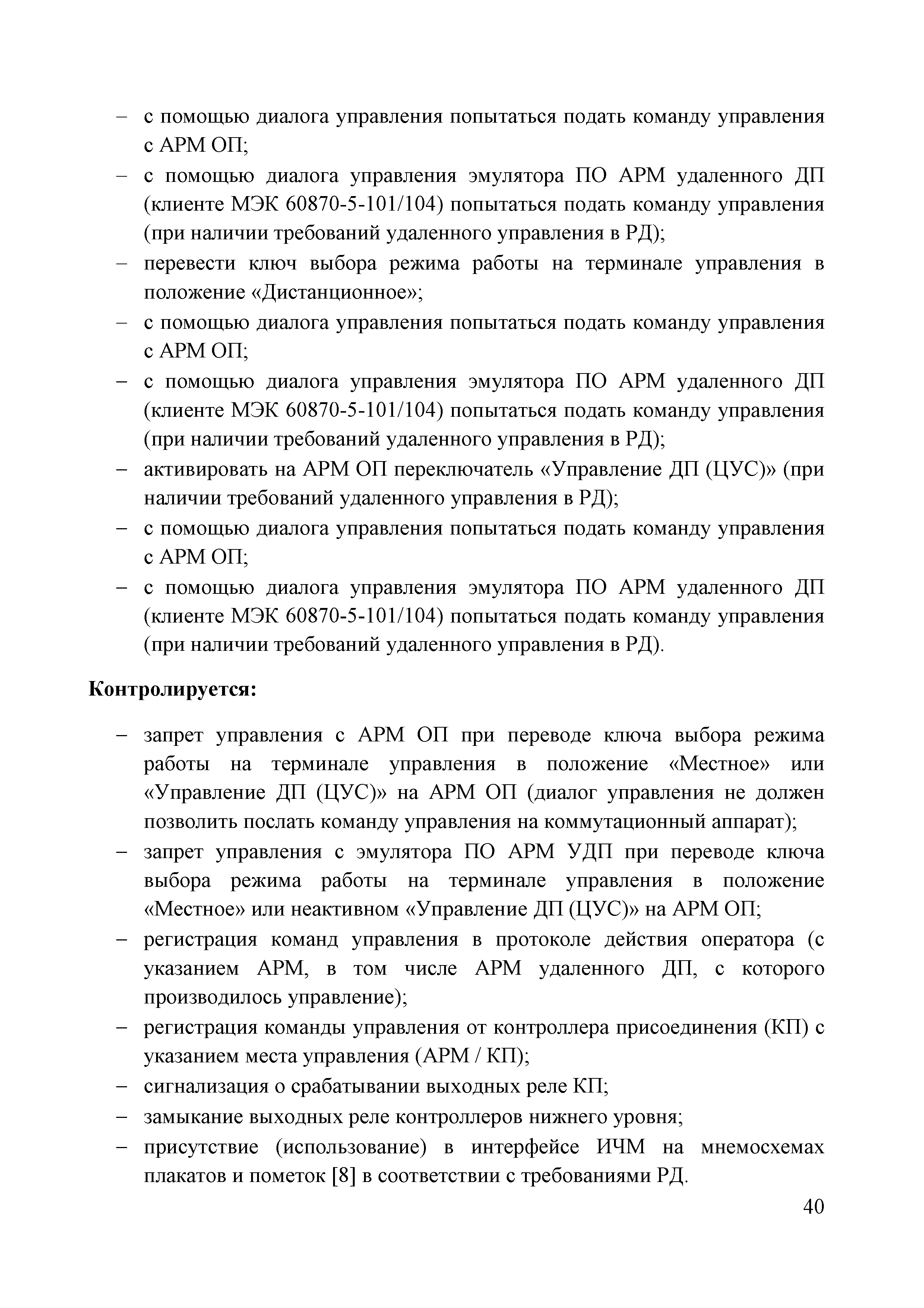

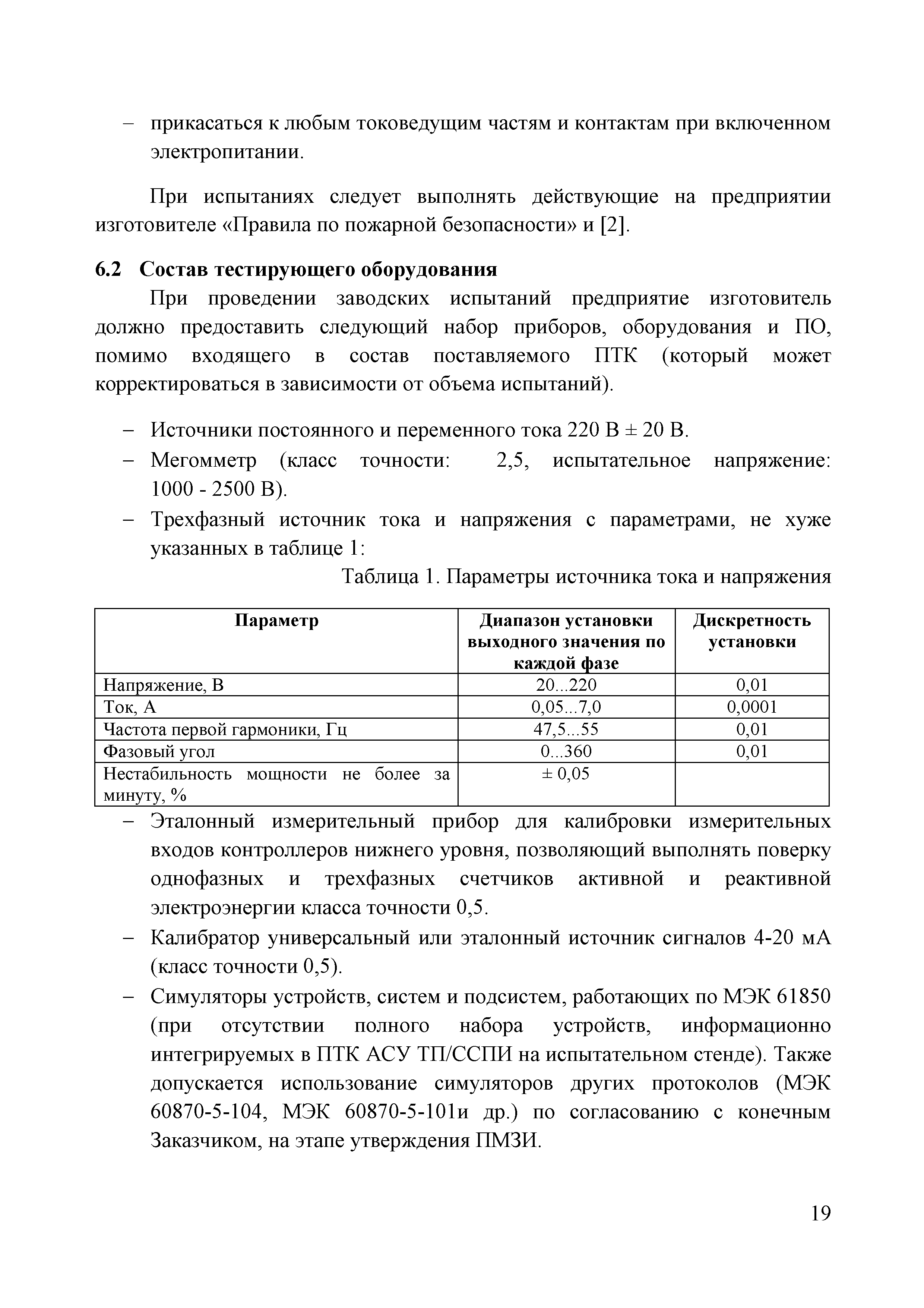

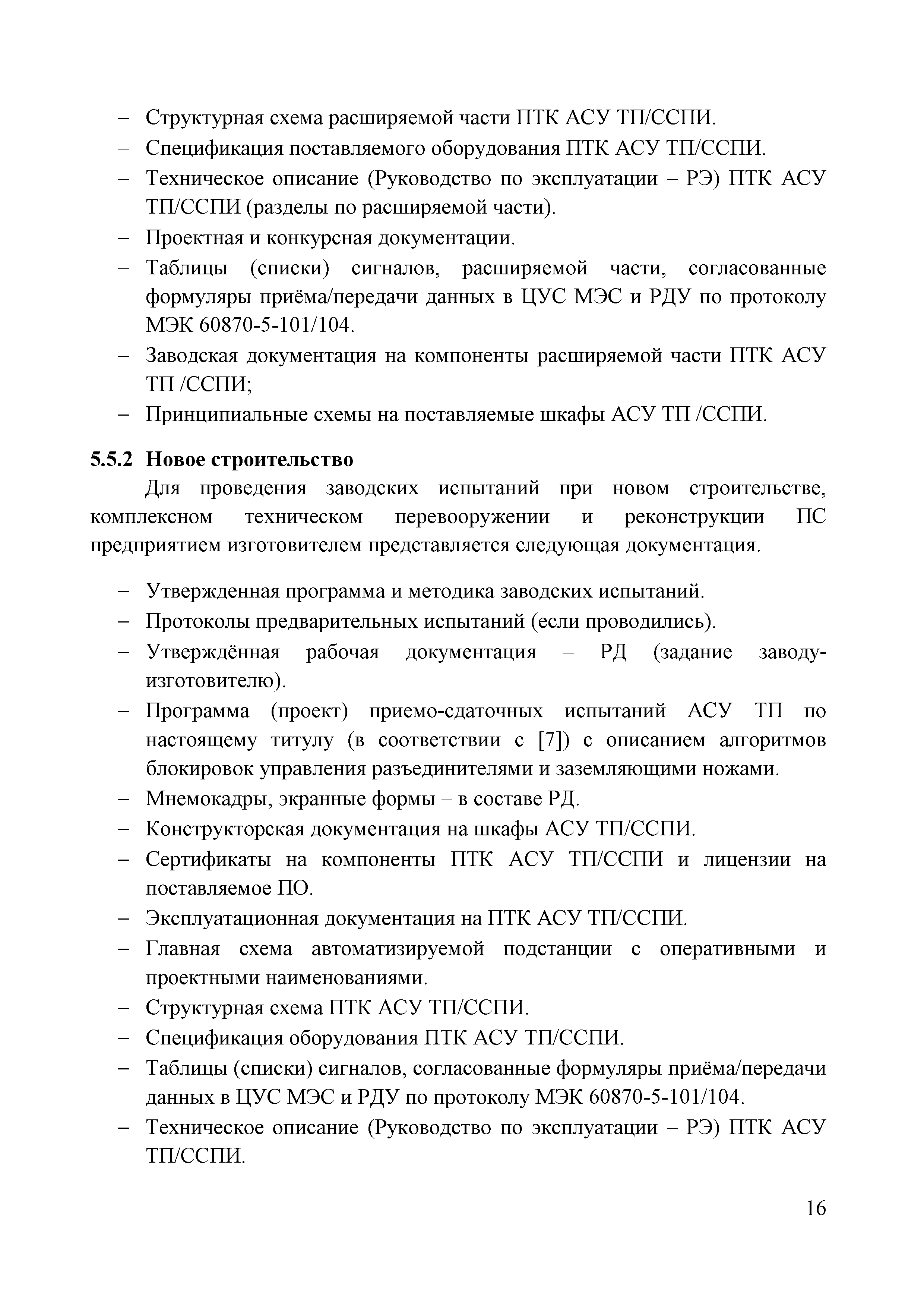

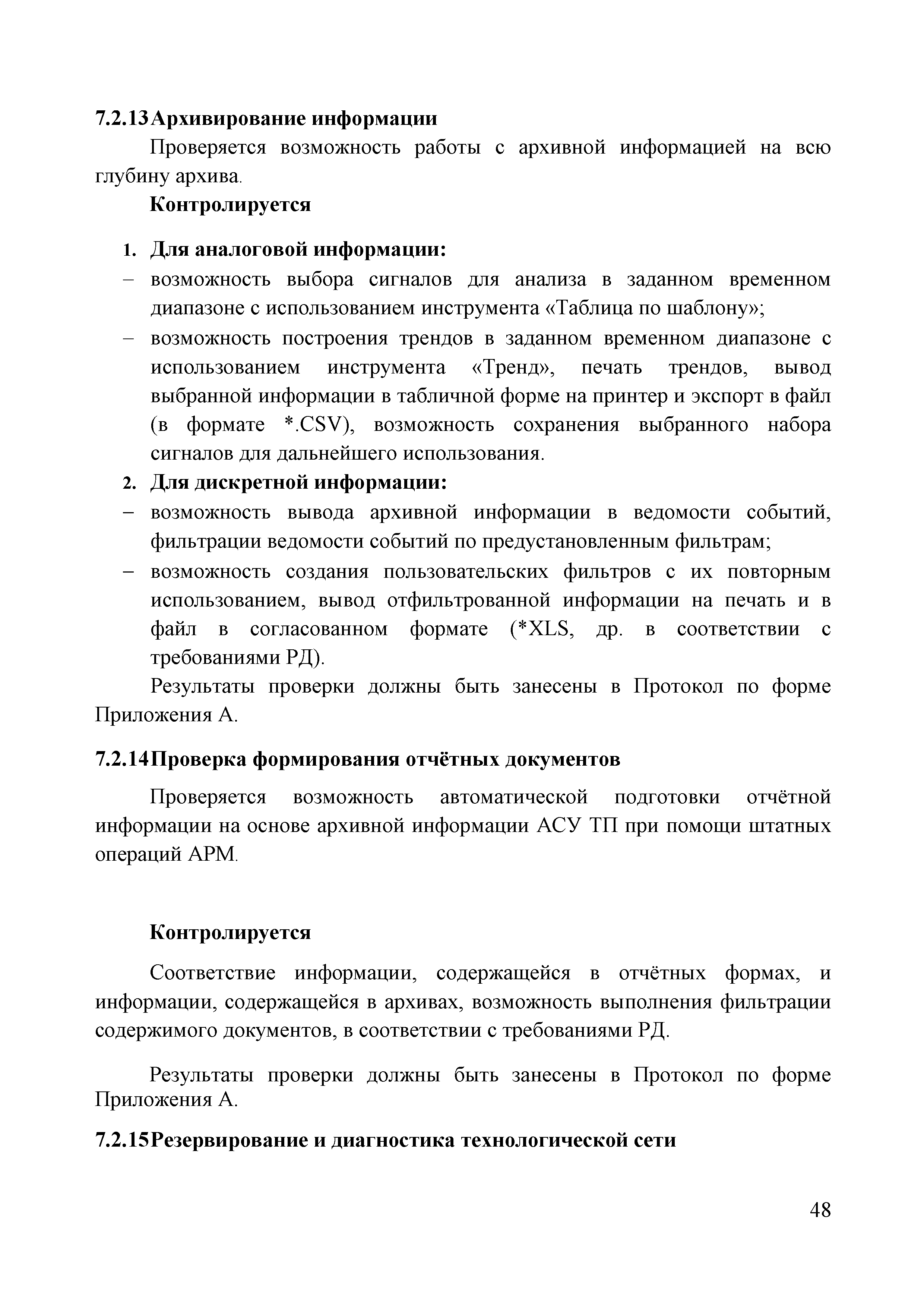

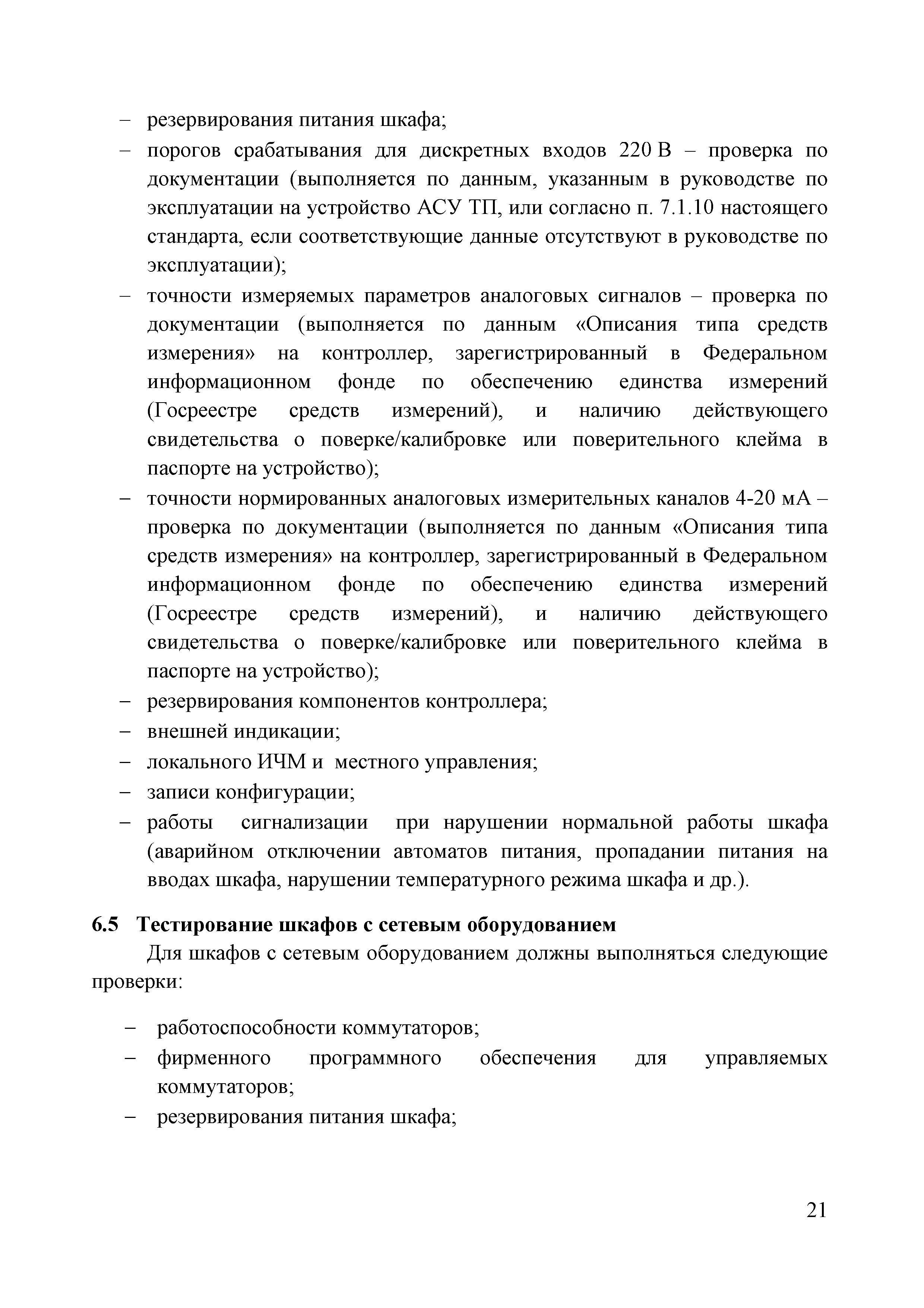

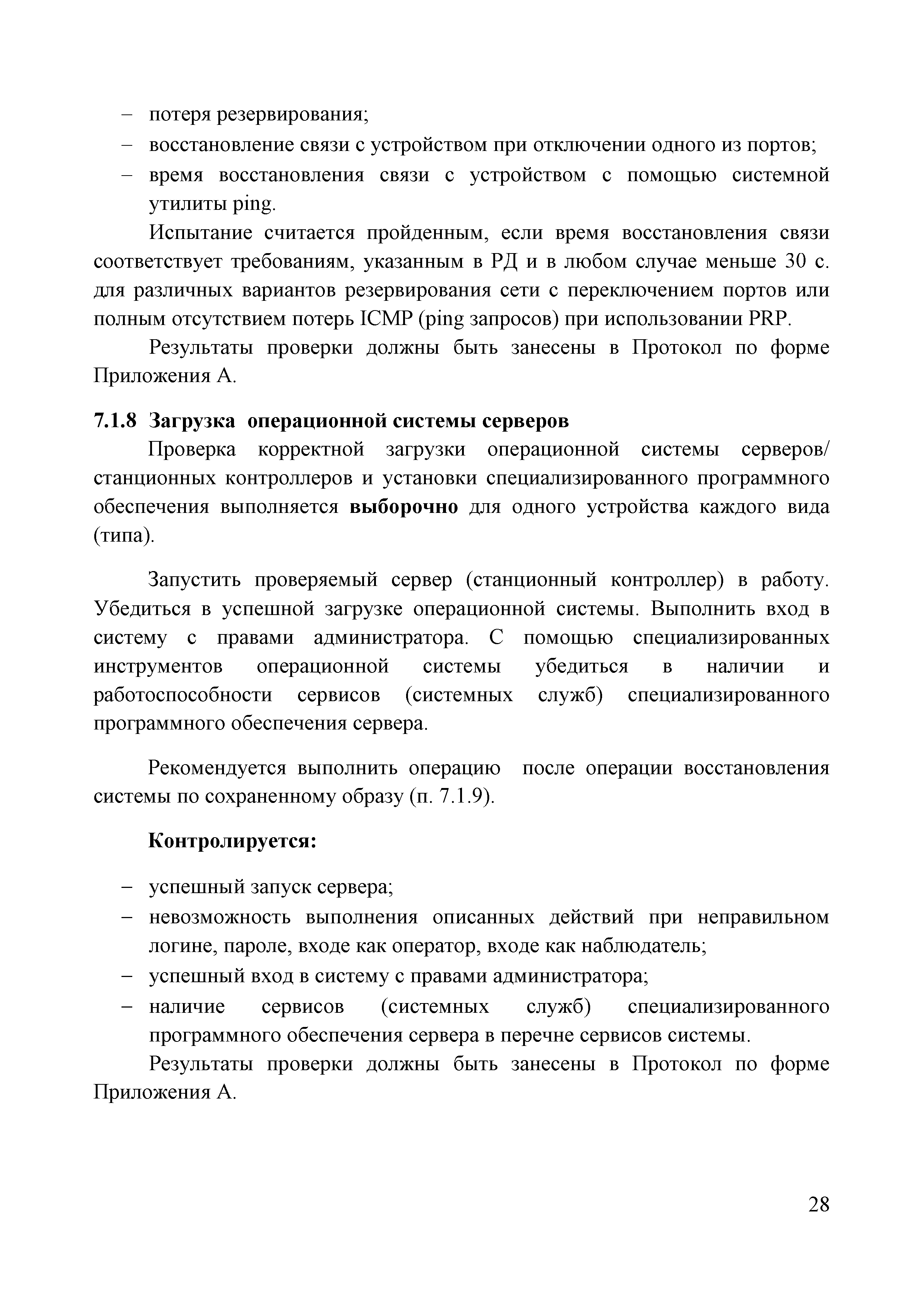

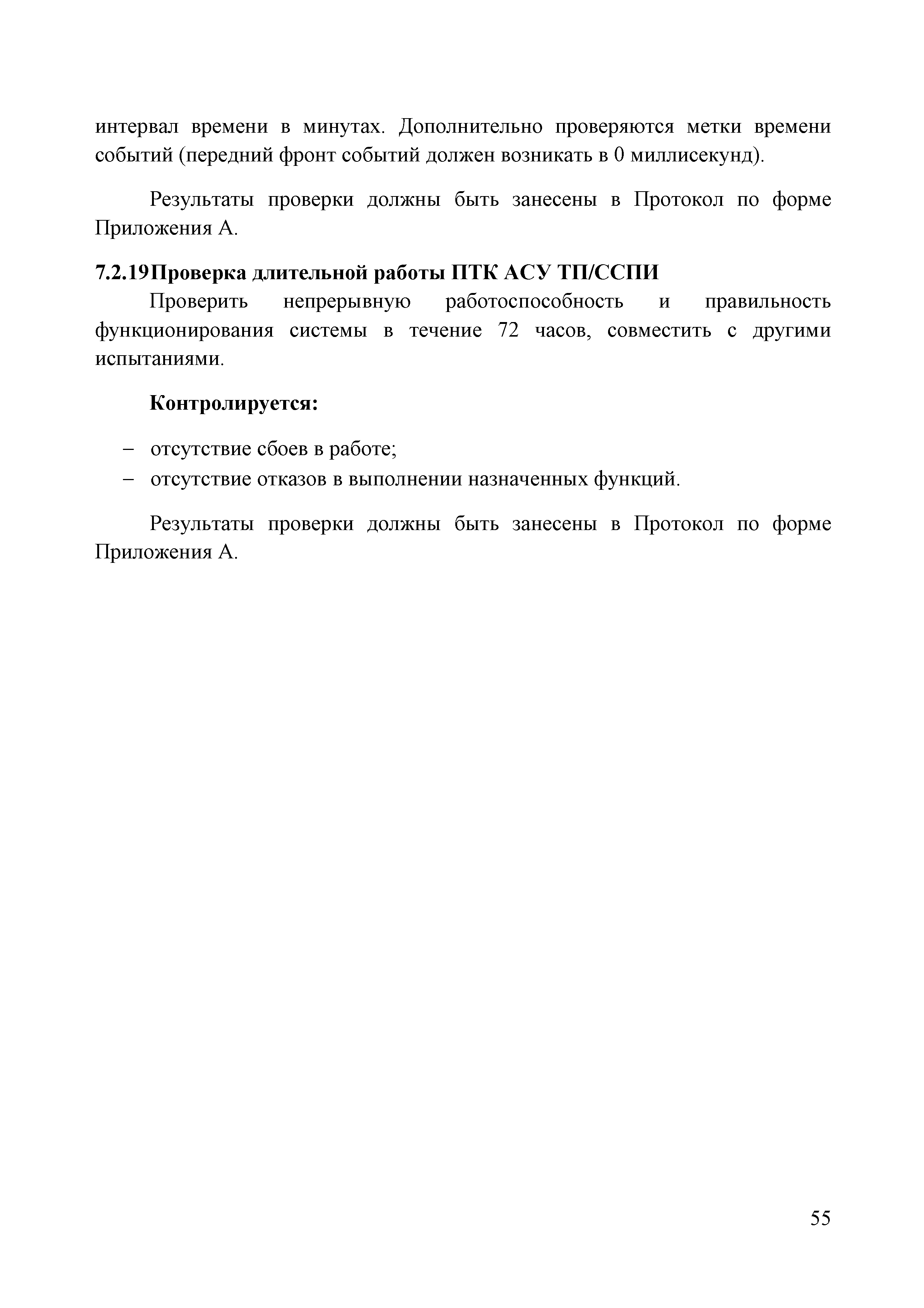

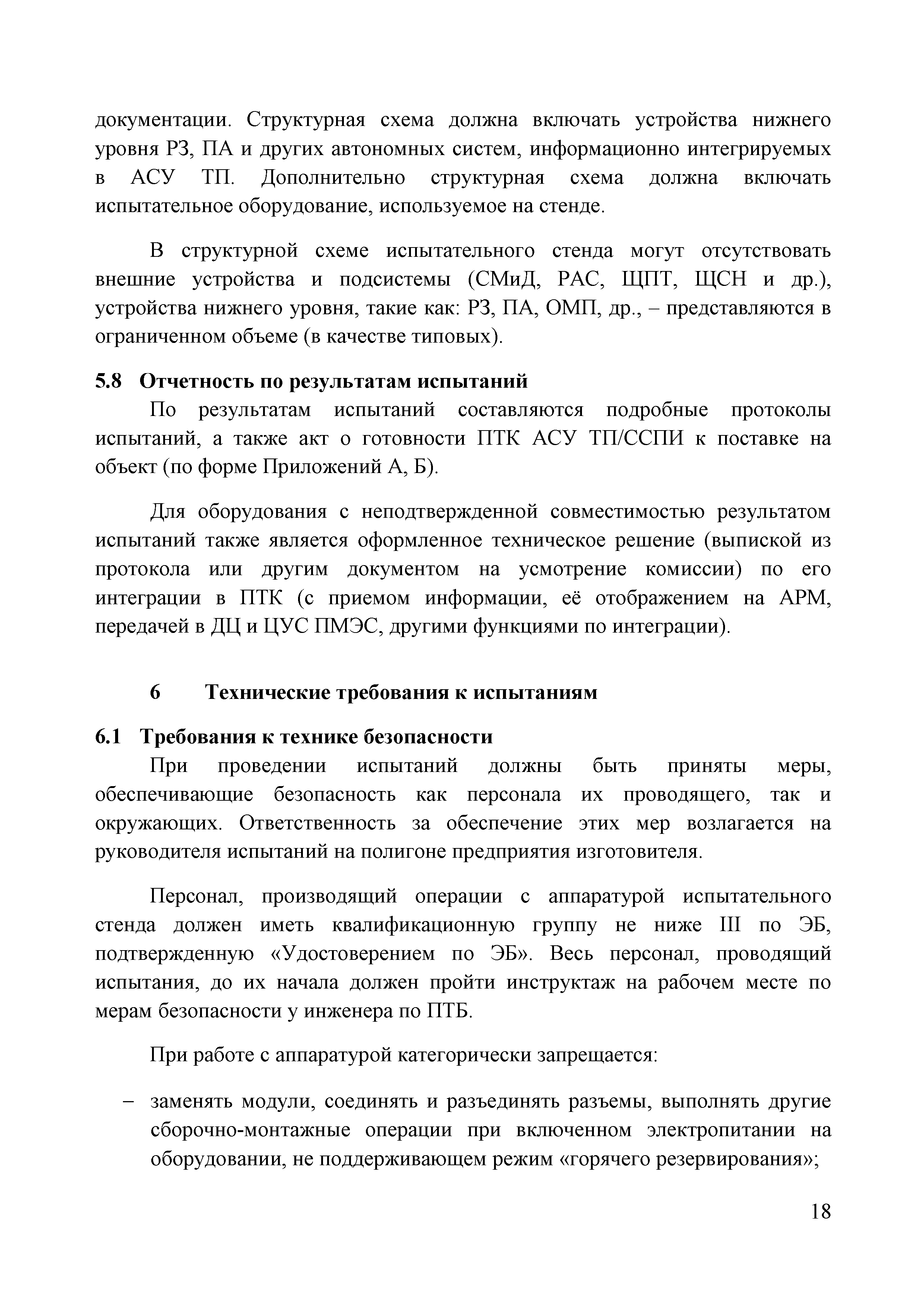

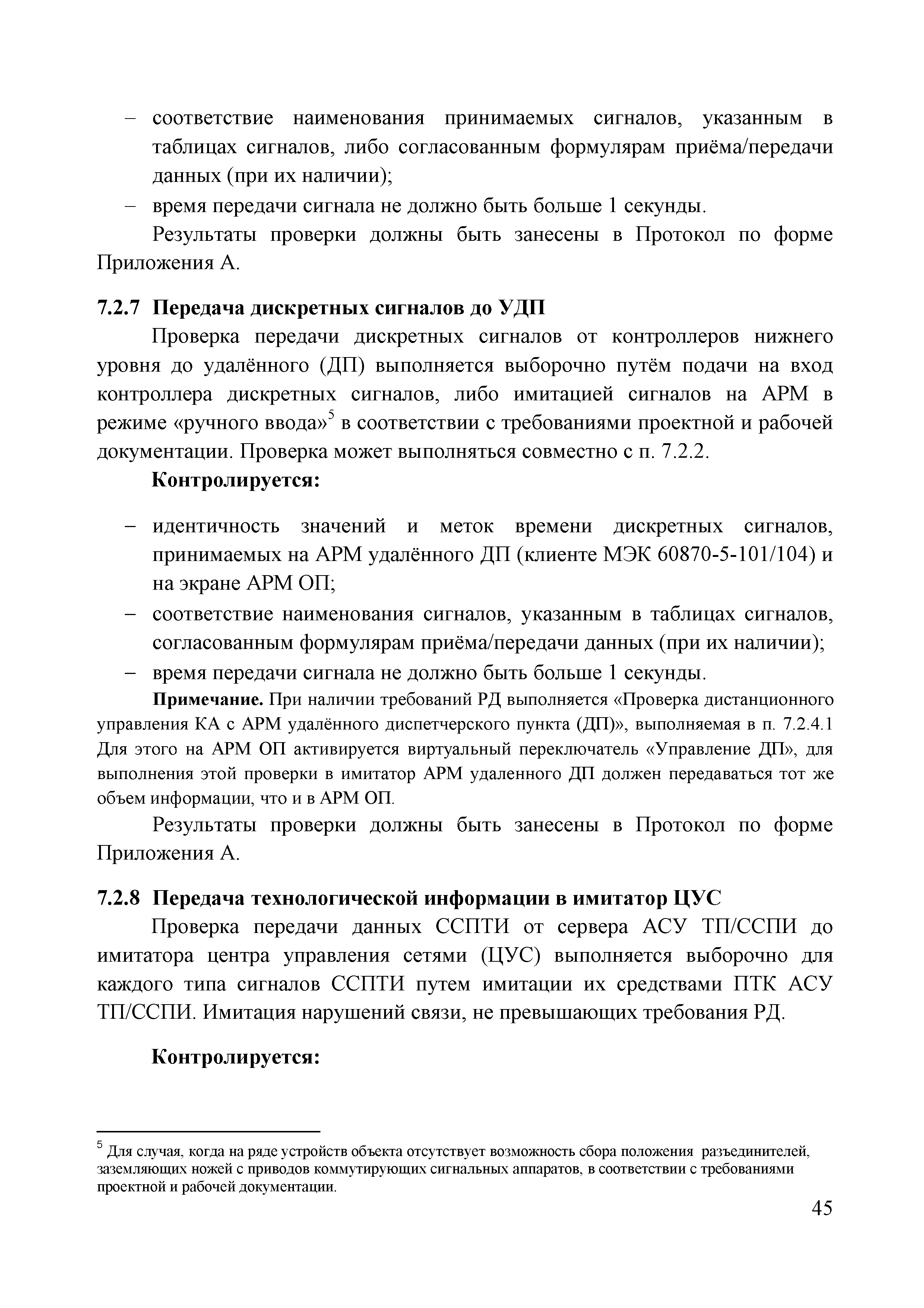

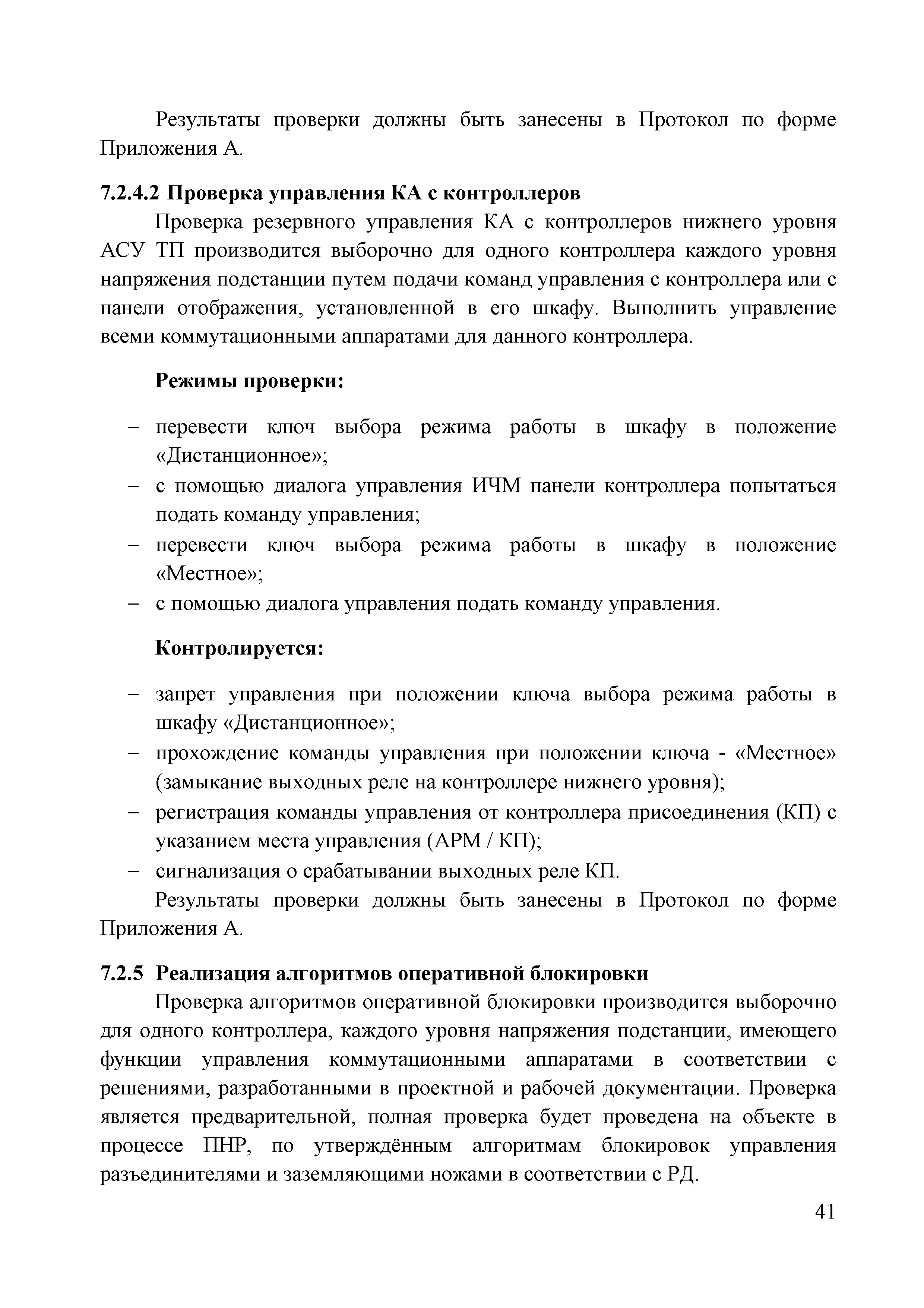

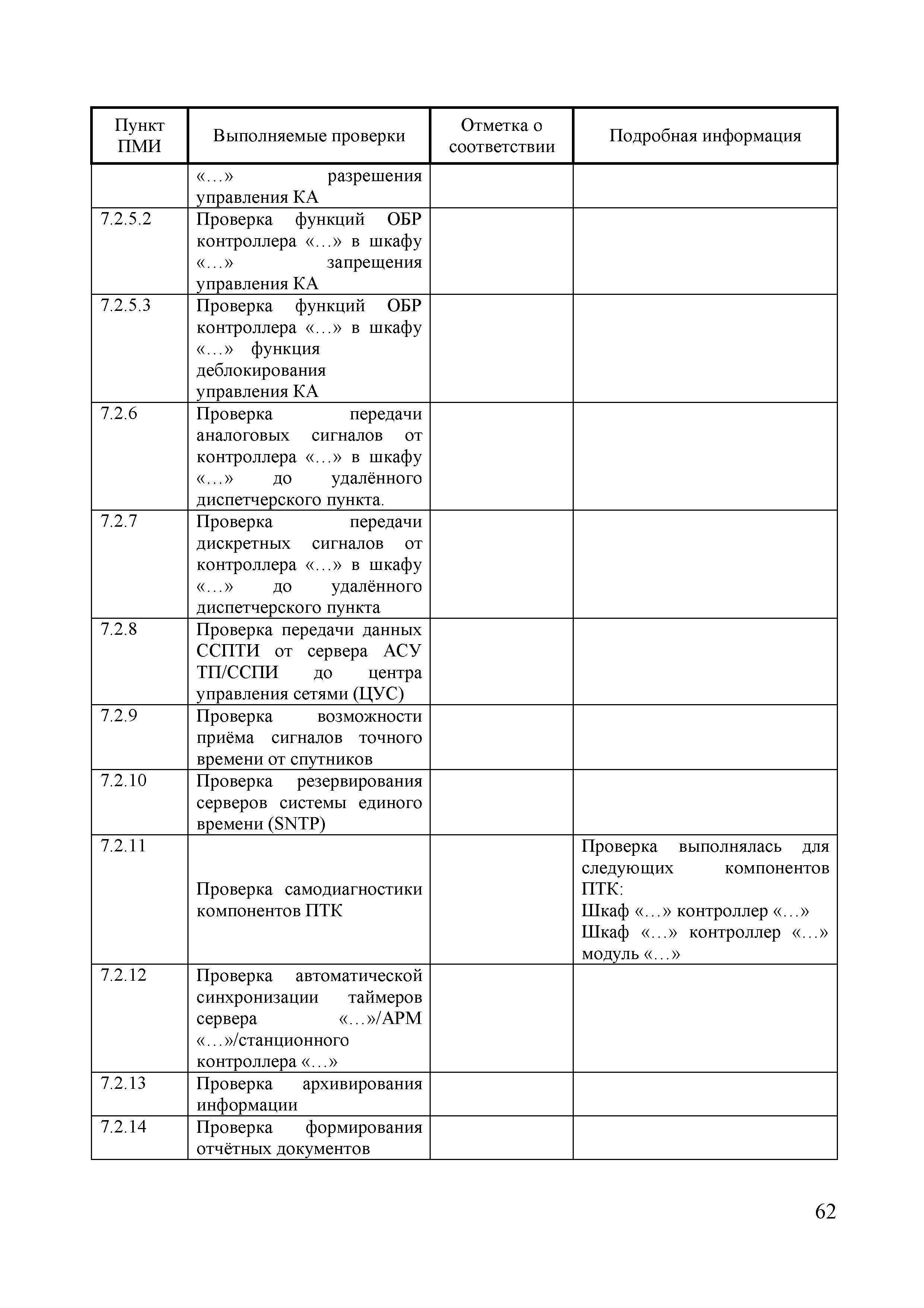

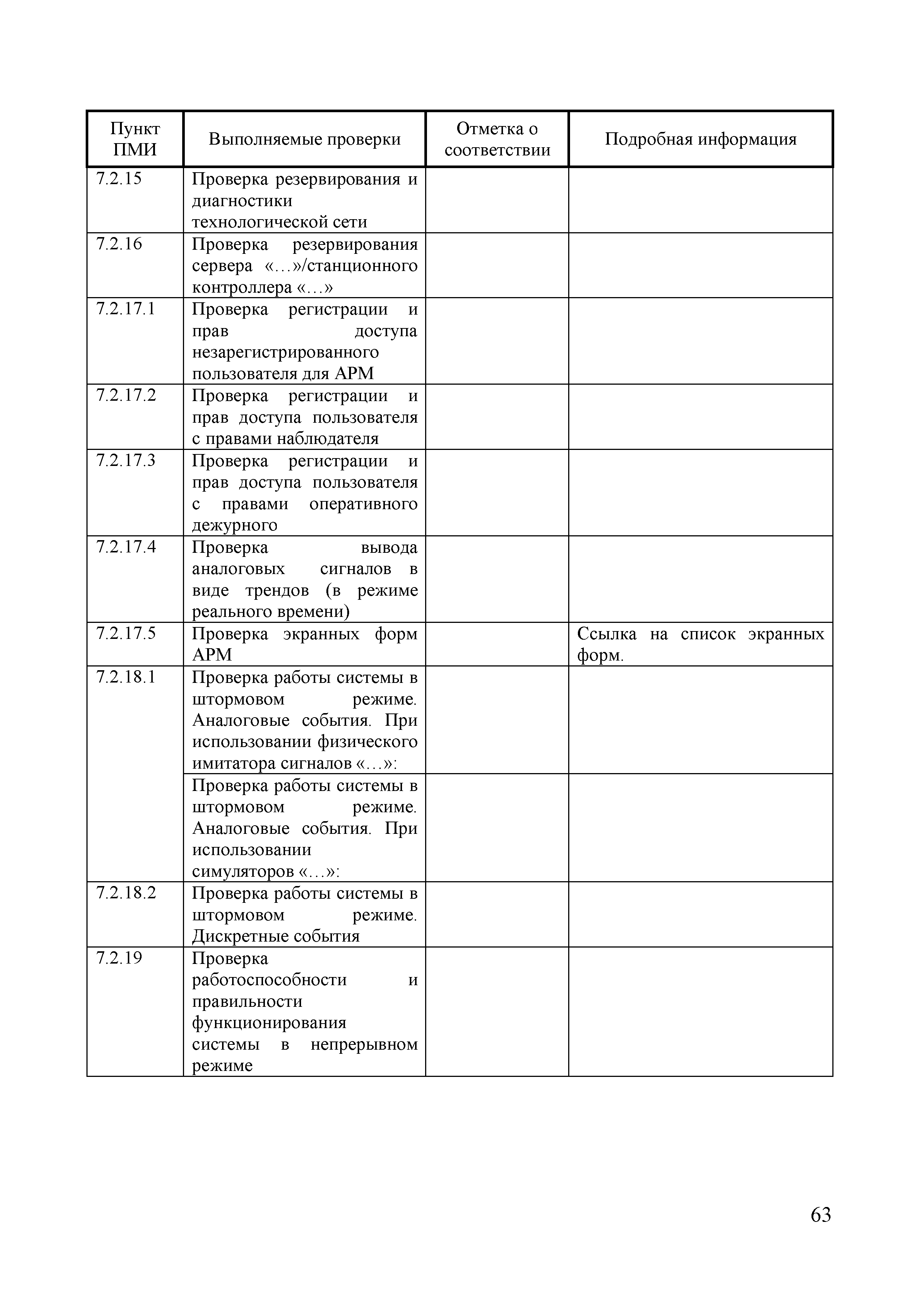

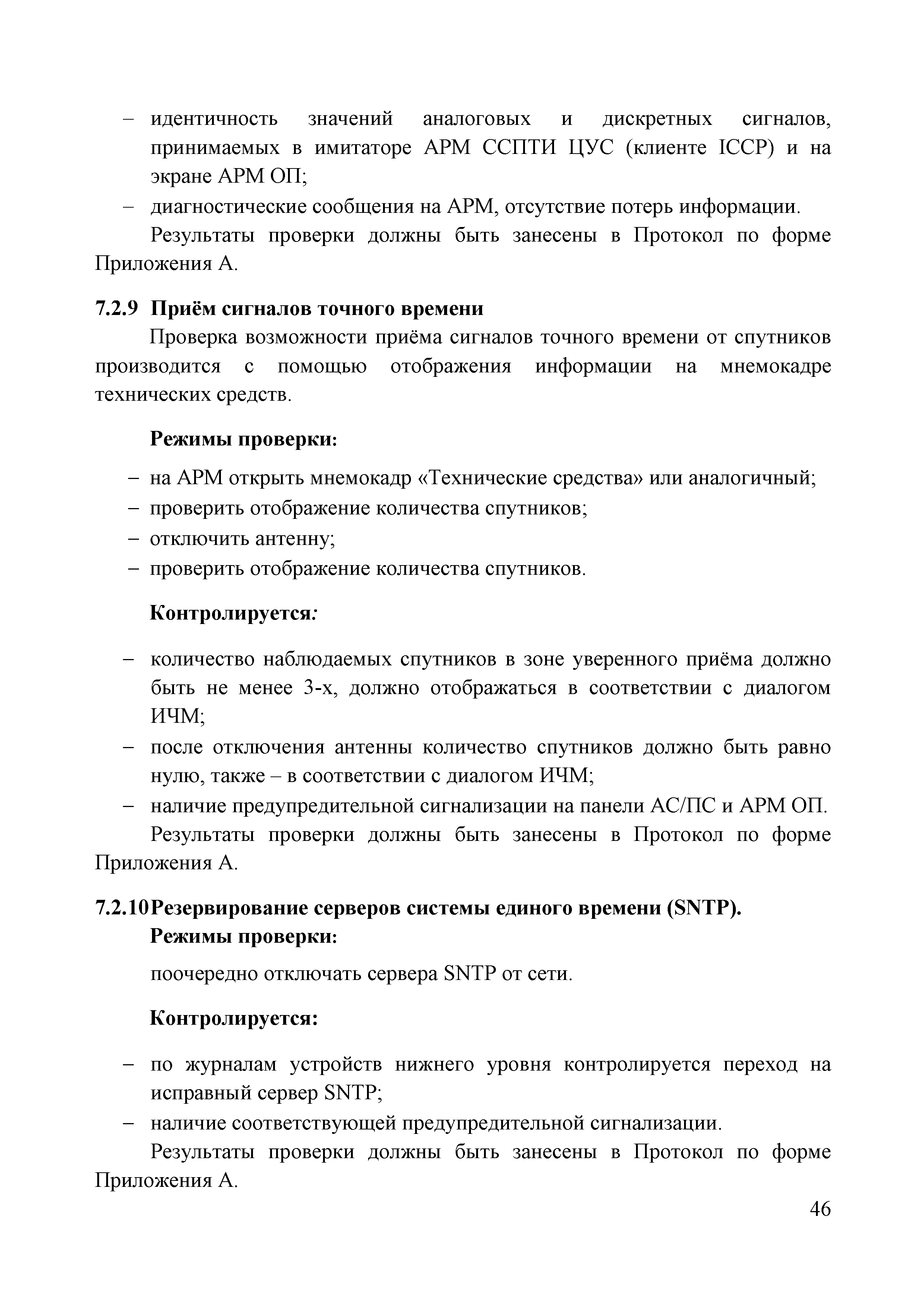

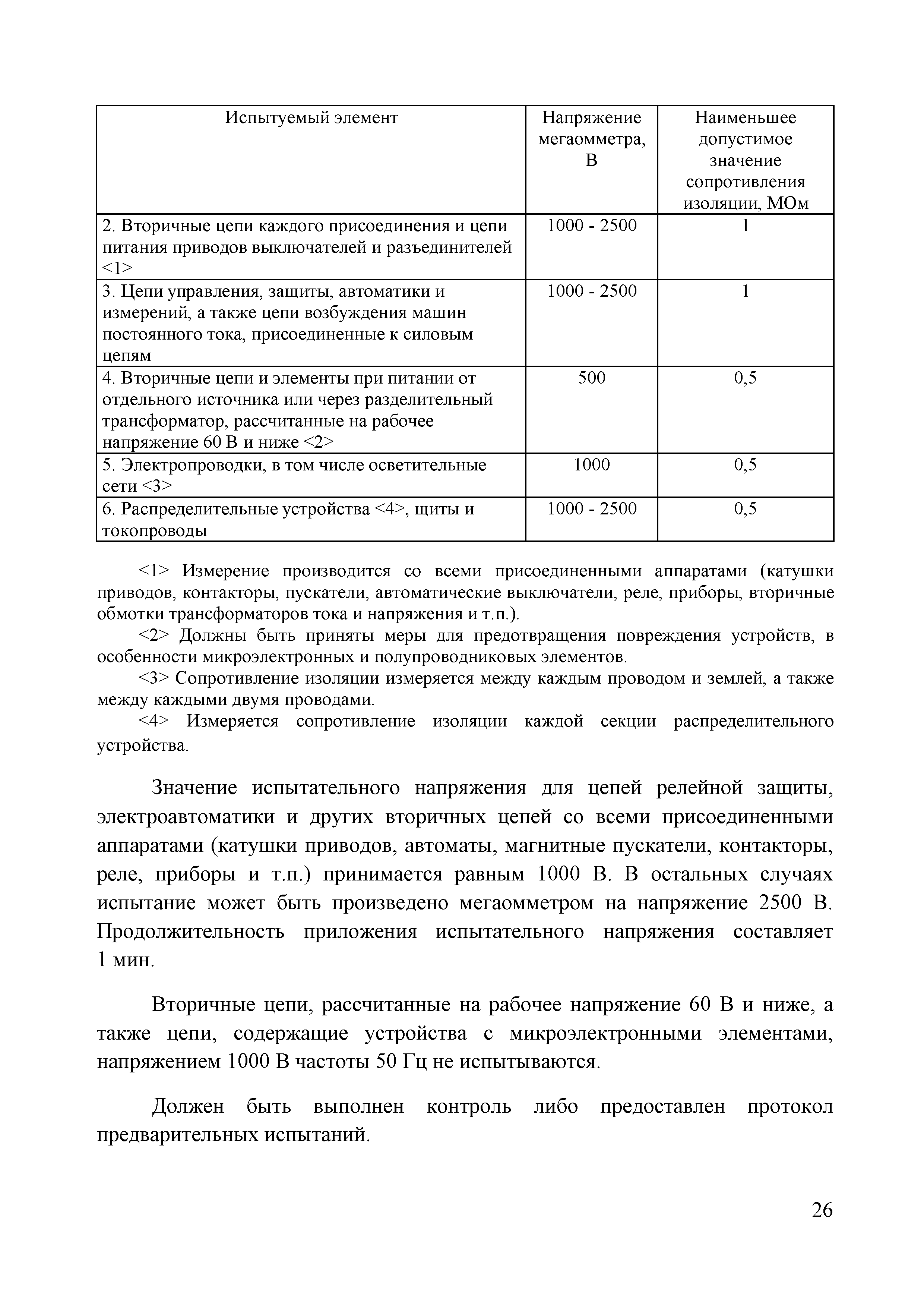

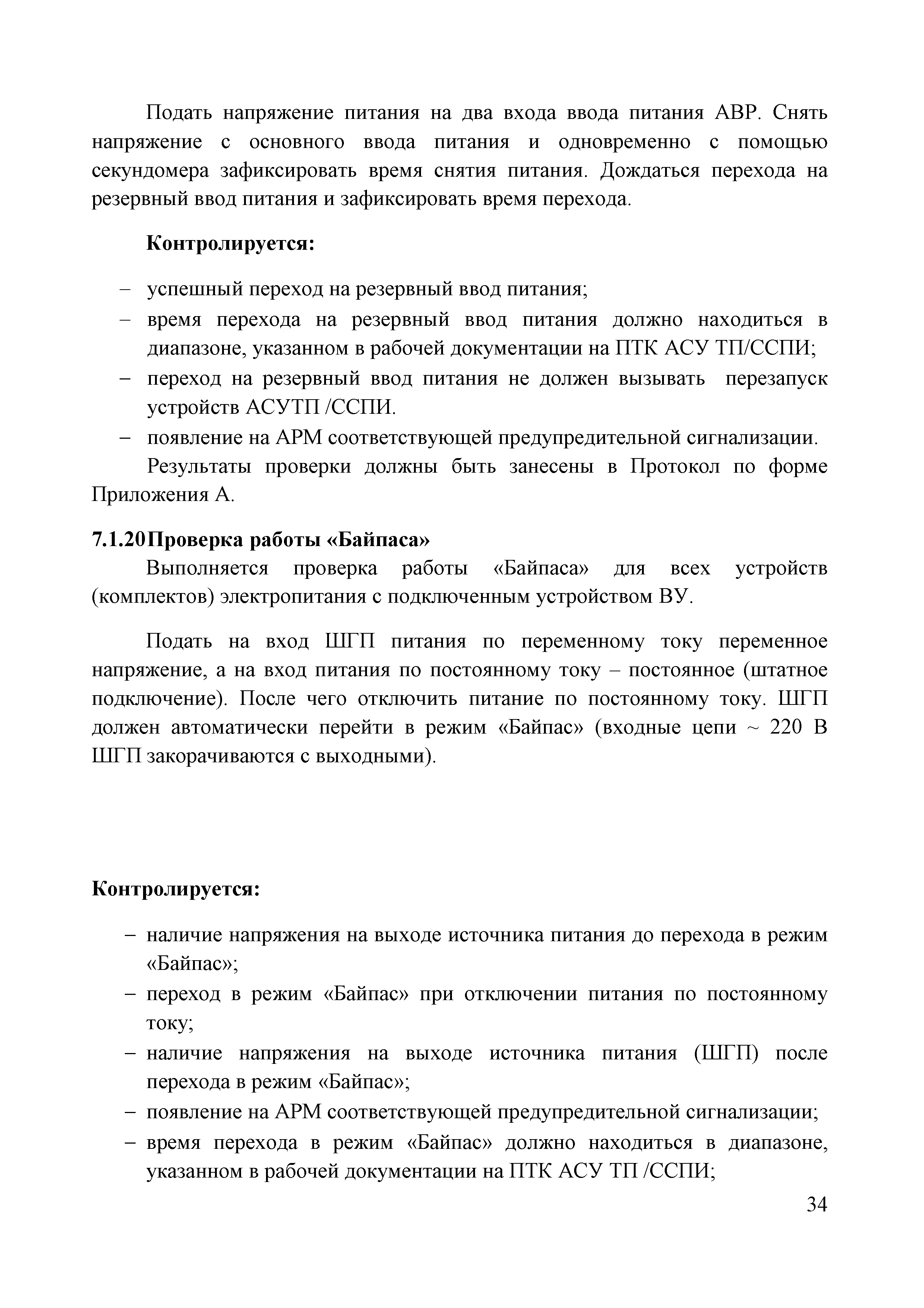

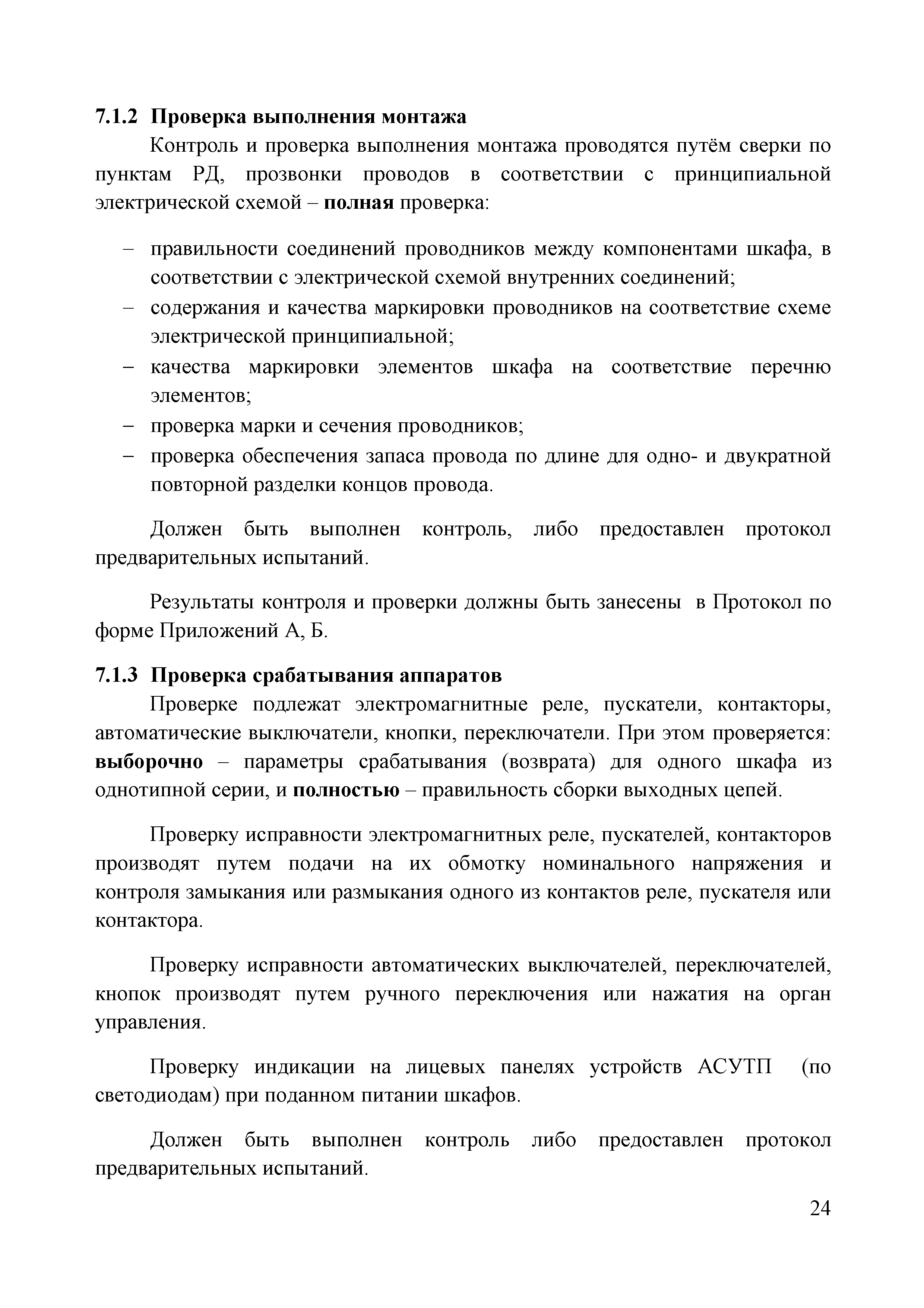

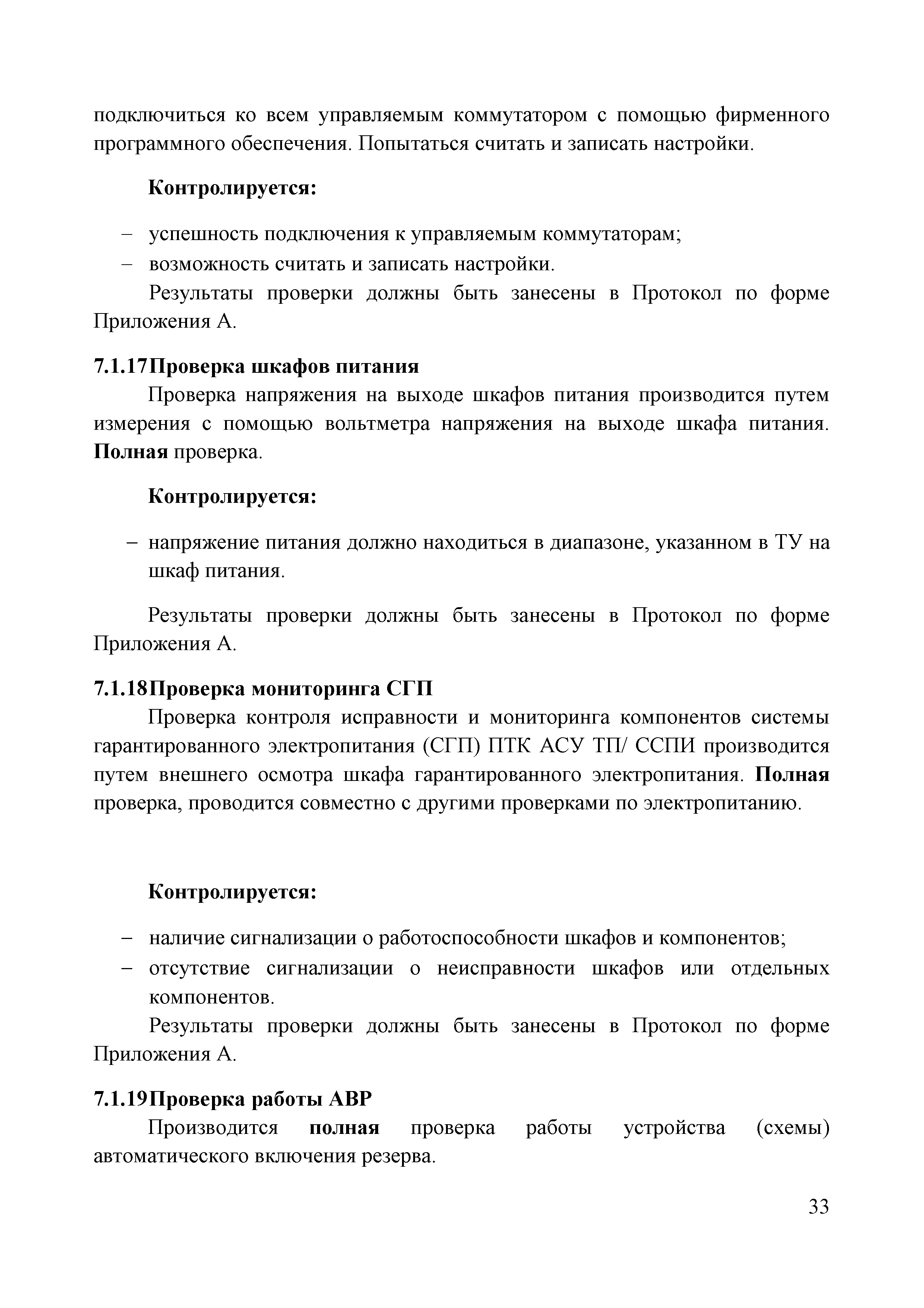

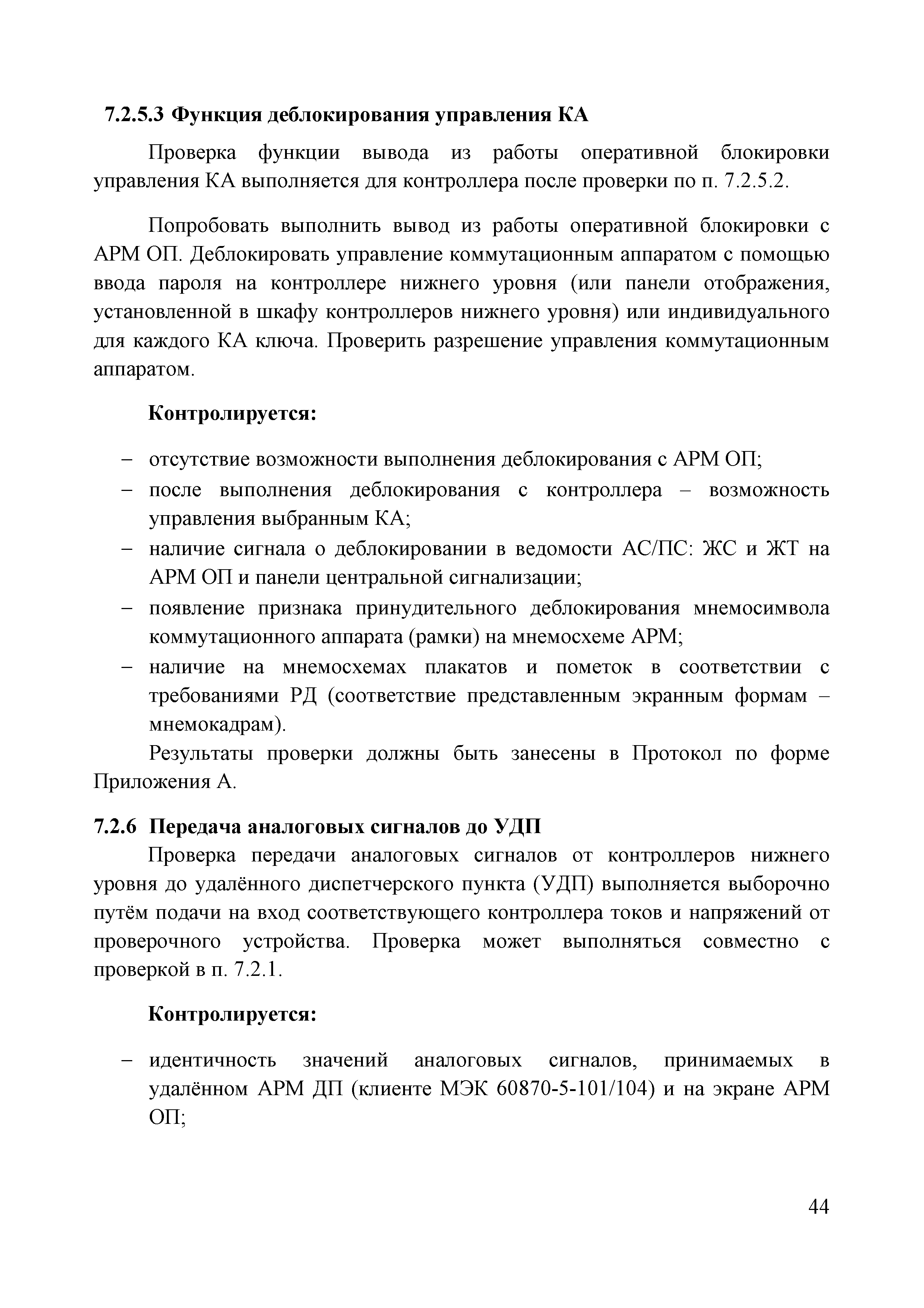

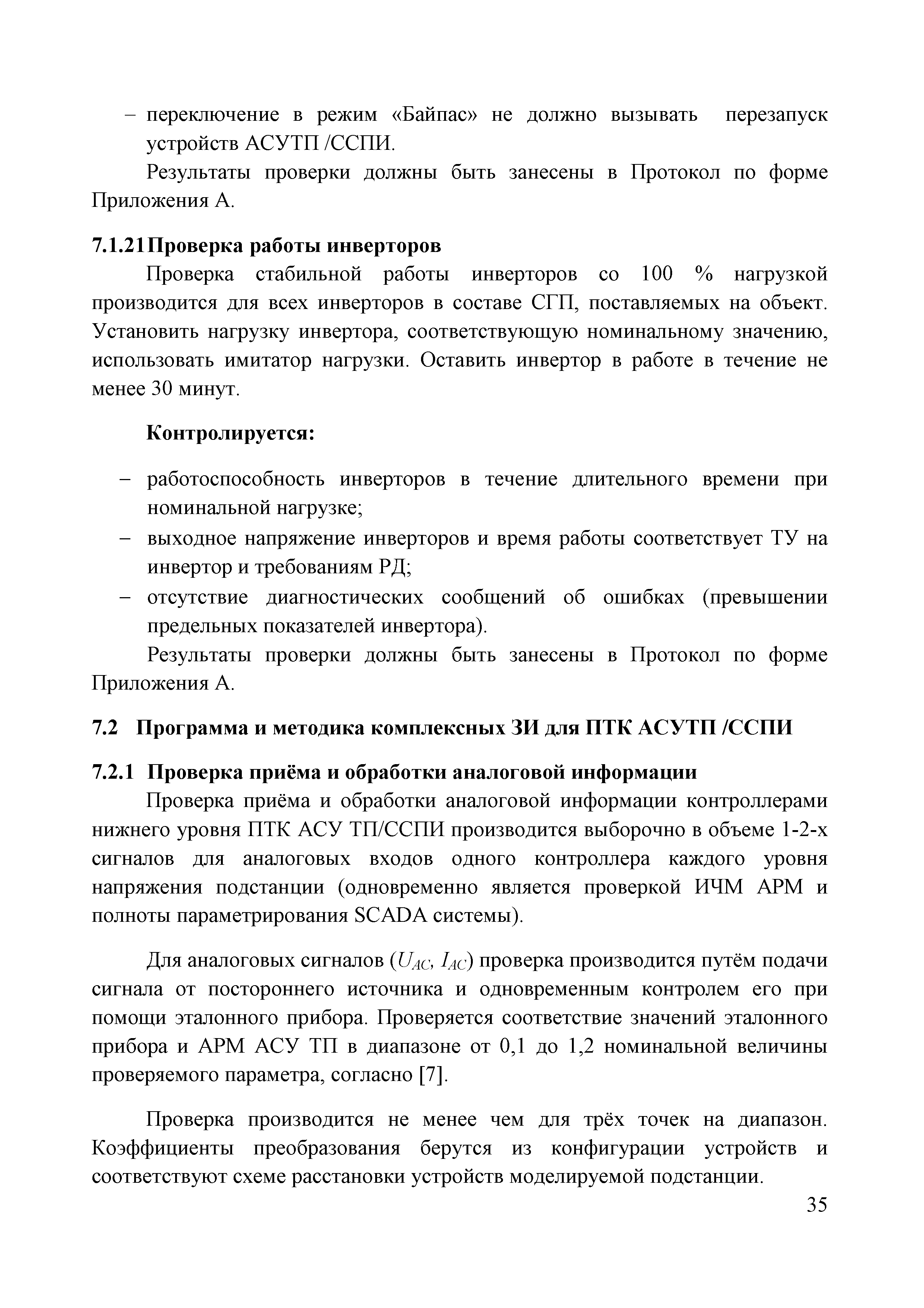

Оглавление:	Предисловие Сведения о стандарте Содержание Введение 1 Область применения 2 Нормативные ссылки 3 Обозначения и сокращения 4 Цели испытаний ПТК АСУТП и ССПИ 5 Общие требования    5.1 Требования к проведению испытаний       5.1.1 Место       5.1.2 Условия       5.1.3 Порядок    5.2 Организационные мероприятия по подготовке испытаний    5.3 Состав и обязанности участников испытаний    5.4 Объемы испытаний       5.4.1 Реконструкция       5.4.2 Новое строительство    5.5 Документация       5.5.1 Реконструкция       5.5.2 Новое строительство    5.6 Состав испытываемого оборудования    5.7 Структурная схема испытательного стенда       5.7.1 Реконструкция       5.7.2 Новое строительство    5.8 Отчетность по результатам испытаний 6 Технические требования к испытаниям    6.1 Требования к технике безопасности    6.2 Состав тестирующего оборудования    6.3 Тестирование шкафов с серверным оборудованием    6.4 Тестирование шкафов с контроллерами    6.5 Тестирование шкафов с сетевым оборудованием    6.6 Тестирование шкафов питания    6.7 Комплексные испытания 7 Типовая программа и методика ЗИ    7.1 Программа и методика ЗИ для отдельных компонентов ПТК       7.1.1 Визуальный контроль и проверка сборки       7.1.2 Проверка выполнения монтажа       7.1.3 Проверка срабатывания аппаратов       7.1.4 Проверка защитного заземления       7.1.5 Контроль сопротивления изоляции       7.1.6 Проверка резервирования питания шкафов       7.1.7 Резервирование при подключении к ЛВС       7.1.8 Загрузка операционной системы серверов       7.1.9 Функции копирования серверов, горячей замены дисков       7.1.10 Пороги срабатывания дискретных входов контроллеров       7.1.11 Внешняя индикация контроллеров       7.1.12 Запись конфигурации в контроллеры       7.1.13 Локальный ИЧМ контроллеров       7.1.14 Резервирование компонентов контроллеров       7.1.15 Проверка коммутаторов       7.1.16 Проверка ПО коммутаторов       7.1.17 Проверка шкафов питания       7.1.18 Проверка мониторинга СГП       7.1.19 Проверка работы АВР       7.1.20 Проверка работы "Байпаса"       7.1.21 Проверка работы инверторов    7.2 Программа и методика комплексных ЗИ для ПТК АСУТП /ССПИ       7.2.1 Проверка приёма и обработки аналоговой информации       7.2.2 Проверка прохождения дискретных сигналов       7.2.3 Проверка интеграции и разделения сигналов на группы       7.2.4 Автоматизированное управление КА       7.2.5 Реализация алгоритмов оперативной блокировки       7.2.6 Передача аналоговых сигналов до УДП       7.2.7 Передача дискретных сигналов до УДП       7.2.8 Передача технологической информации в имитатор ЦУС       7.2.9 Приём сигналов точного времени       7.2.10 Резервирование серверов системы единого времени (SNТР)       7.2.11 Самодиагностика компонентов ПТК       7.2.12 Синхронизация таймеров серверов и АРМ       7.2.13 Архивирование информации       7.2.14 Проверка формирования отчётных документов       7.2.15 Резервирование и диагностика технологической сети       7.2.16 Резервирование серверов и станционных контроллеров       7.2.17 Проверка функций АРМ       7.2.18 Проверка работы системы в штормовом режиме       7.2.19 Проверка длительной работы ПТК АСУ ТП/ССПИ Приложение А. Формы отчетных документов Приложение Б. Протокол проверки шкафа Библиография
Разработан:	ОАО НТЦ ЕЭС
Утверждён:	03.12.2013 ОАО ФСК ЕЭС (735)
Издан:	ОАО ФСК ЕЭС (2012 г. )
Расположен в:	Техническая документация

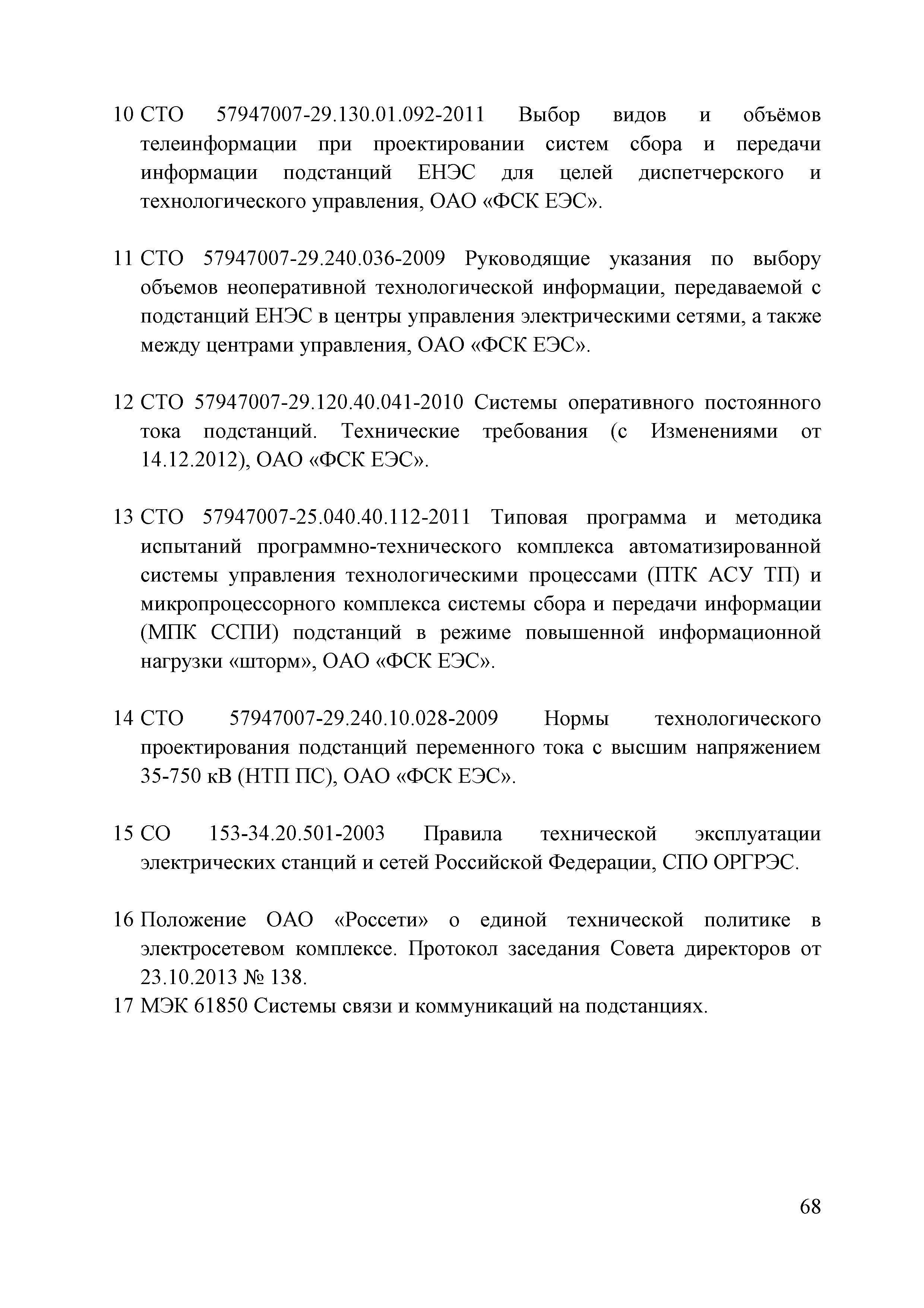

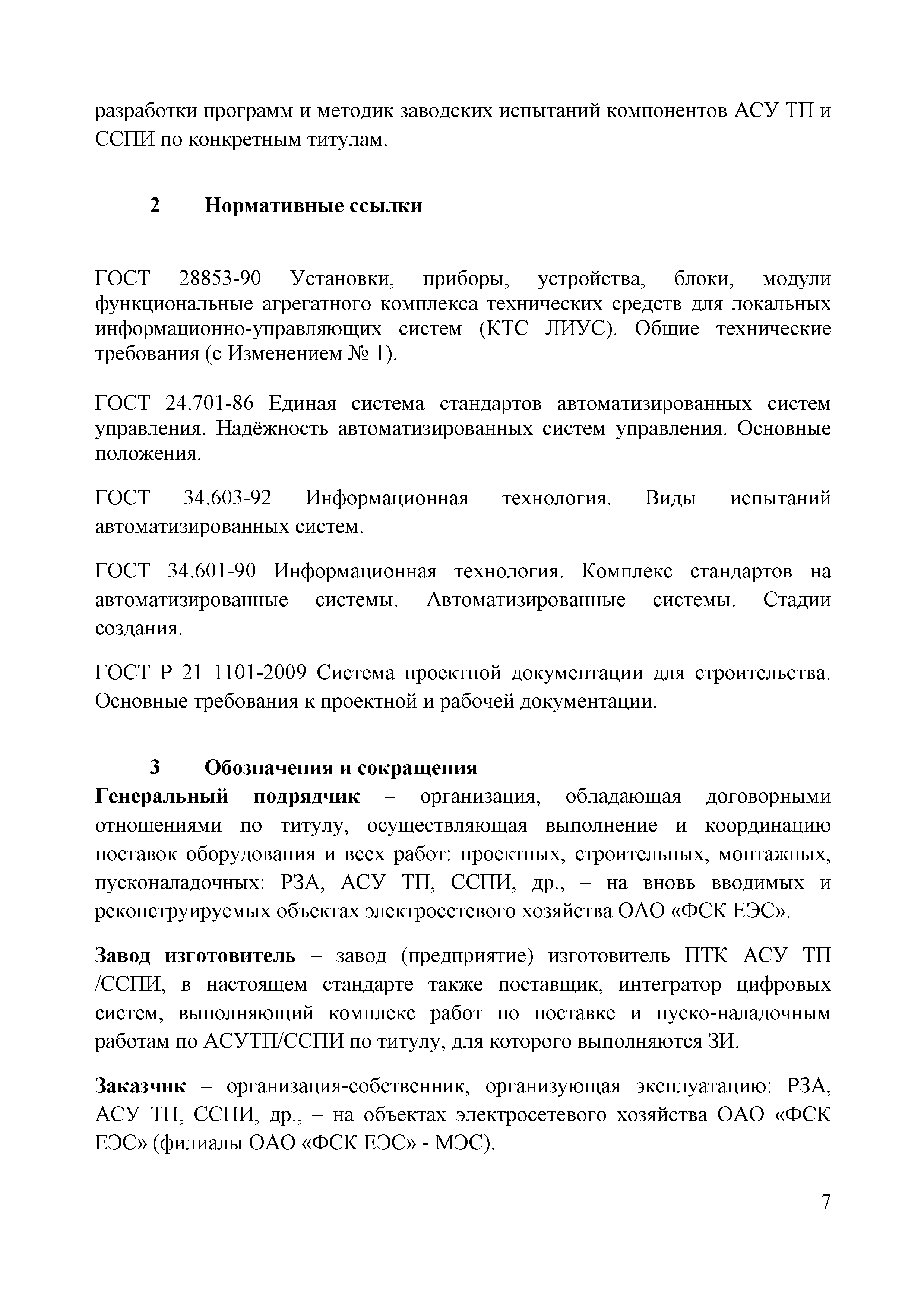

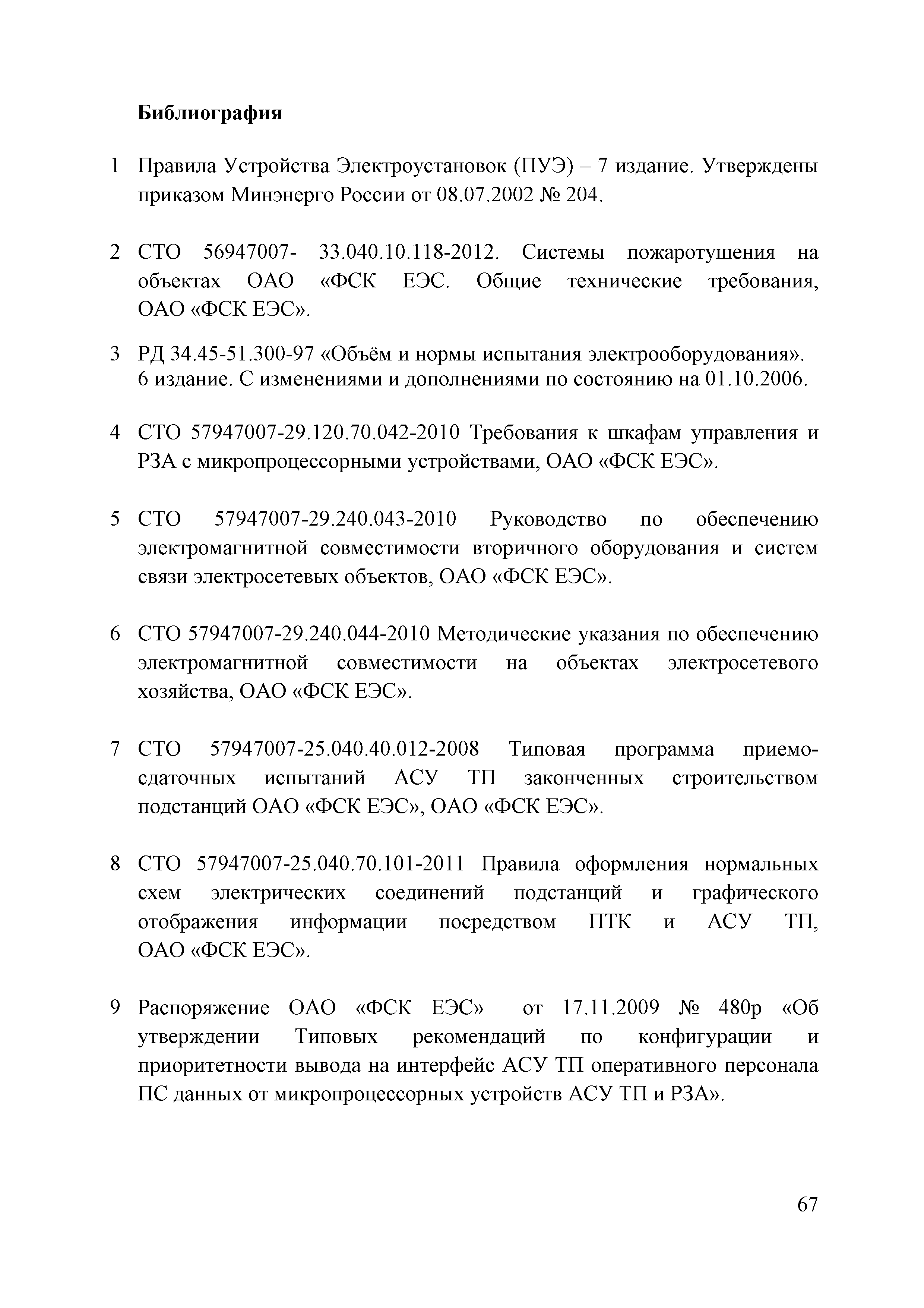

Нормативные ссылки:	ГОСТ 34.601-90 «Информационная технология. Комплекс стандартов на автоматизированные системы. Автоматизированные системы. Стадии создания» ПУЭ «Правила устройства электроустановок. Издание 7» ГОСТ 34.603-92 «Информационная технология. Виды испытаний автоматизированных систем» Федеральный закон 184-ФЗ «О техническом регулировании» РД 34.45-51.300-97 «Объем и нормы испытаний электрооборудования» ГОСТ 24.701-86 «Единая система стандартов автоматизированных систем управления. Надежность автоматизированных систем управления. Основные положения» ГОСТ 28853-90 «Установки, приборы, устройства, блоки, модули функциональные агрегатного комплекса технических средств для локальных информационно-управляющих систем (КТС ЛИУС). Общие технические требования» СО 153-34.20.501-2003 «Правила технической эксплуатации электрических станций и сетей Российской Федерации» ГОСТ Р 1.4-2004 «Стандартизация в Российской Федерации. Стандарты организаций. Общие положения» ГОСТ Р 1.5-2004 «Стандартизация в Российской Федерации. Стандарты национальные Российской Федерации. Правила построения, изложения, оформления и обозначения» ГОСТ Р 21.1001-2009 «Система проектной документации для строительства. Общие положения»
