Скачать РД 34.45-51.300-97 Объем и нормы испытаний электрооборудования

Дата актуализации: 10.08.2017

РД 34.45-51.300-97

Объем и нормы испытаний электрооборудования

Обозначение:	РД 34.45-51.300-97
Обозначение англ:	RD 34.45-51.300-97
Статус:	действует
Название рус.:	Объем и нормы испытаний электрооборудования
Название англ.:	Scope and Standards for Tests of Electrical Equipment
Дата добавления в базу:	01.09.2013
Дата актуализации:	05.05.2017

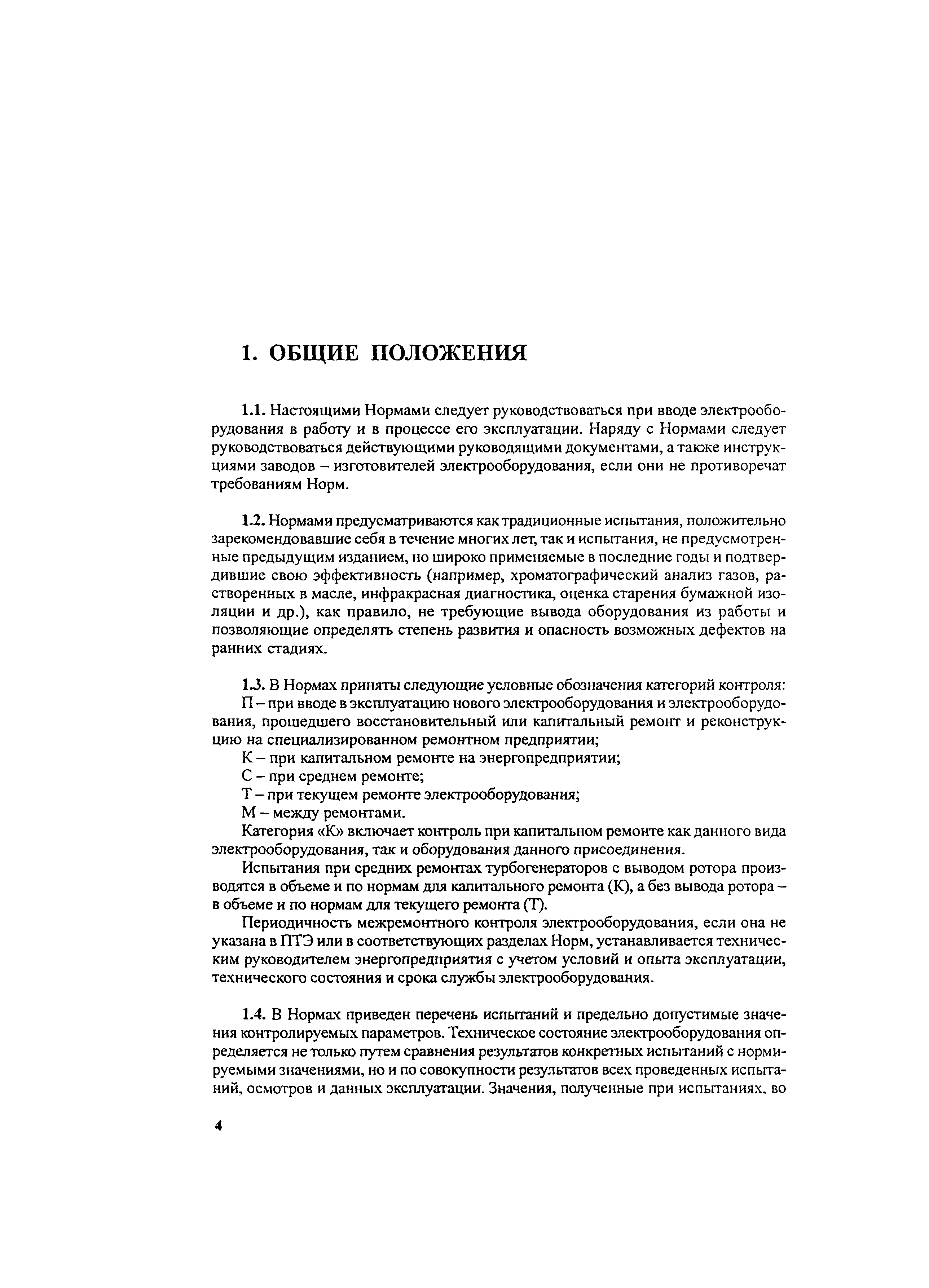

Область применения:	Нормами следует руководствоваться при вводе электрооборудования в работу и в процессе его эксплуатации. Наряду с Нормами следует руководствоваться действующими руководящими документами, а также инструкциями заводов - изготовителей электрооборудования, если они не противоречат требованиям Норм. Нормами предусматриваются как традиционные испытания, положительно зарекомендовавшие себя в течение многих лет, так и испытания, не предусмотренные предыдущим изданием, но широко применяемые в последние годы и подтвердившие свою эффективность (например, хроматографический анализ газов, растворенных в масле, инфракрасная диагностика, оценка старения бумажной изоляции и др.), как правило, не требующие вывода оборудования из работы и позволяющие определять степень развития и опасность возможных дефектов на ранних стадиях.

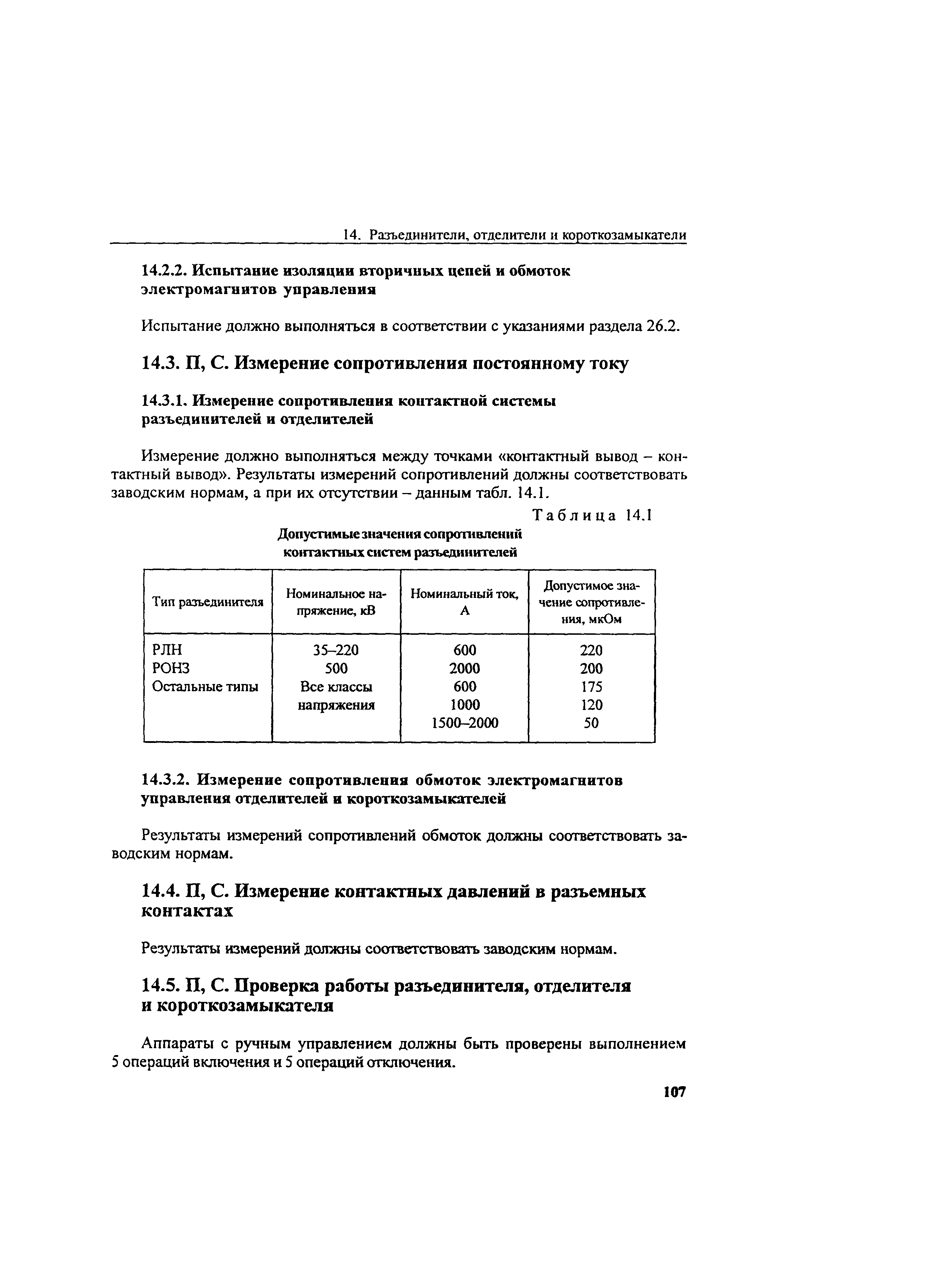

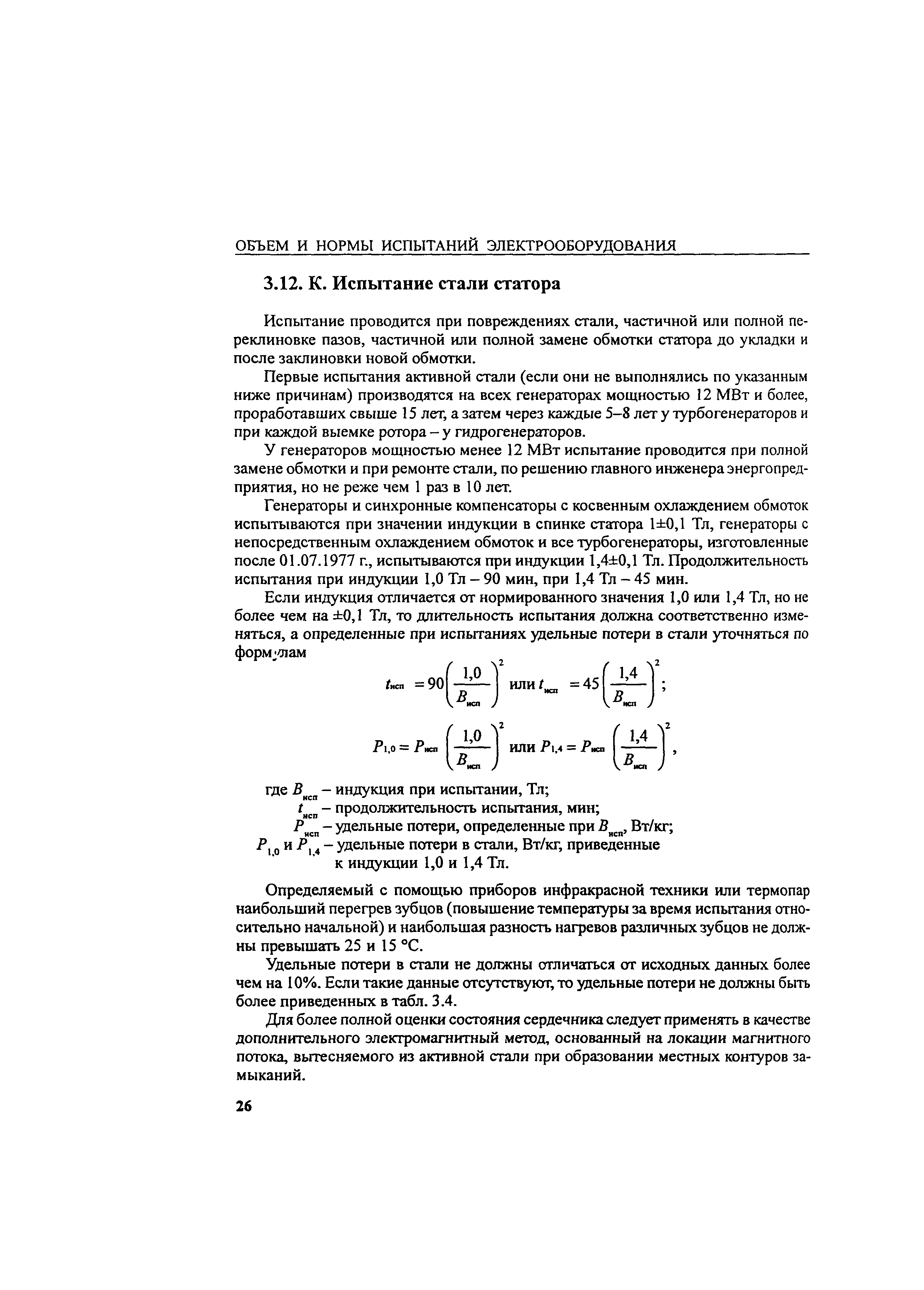

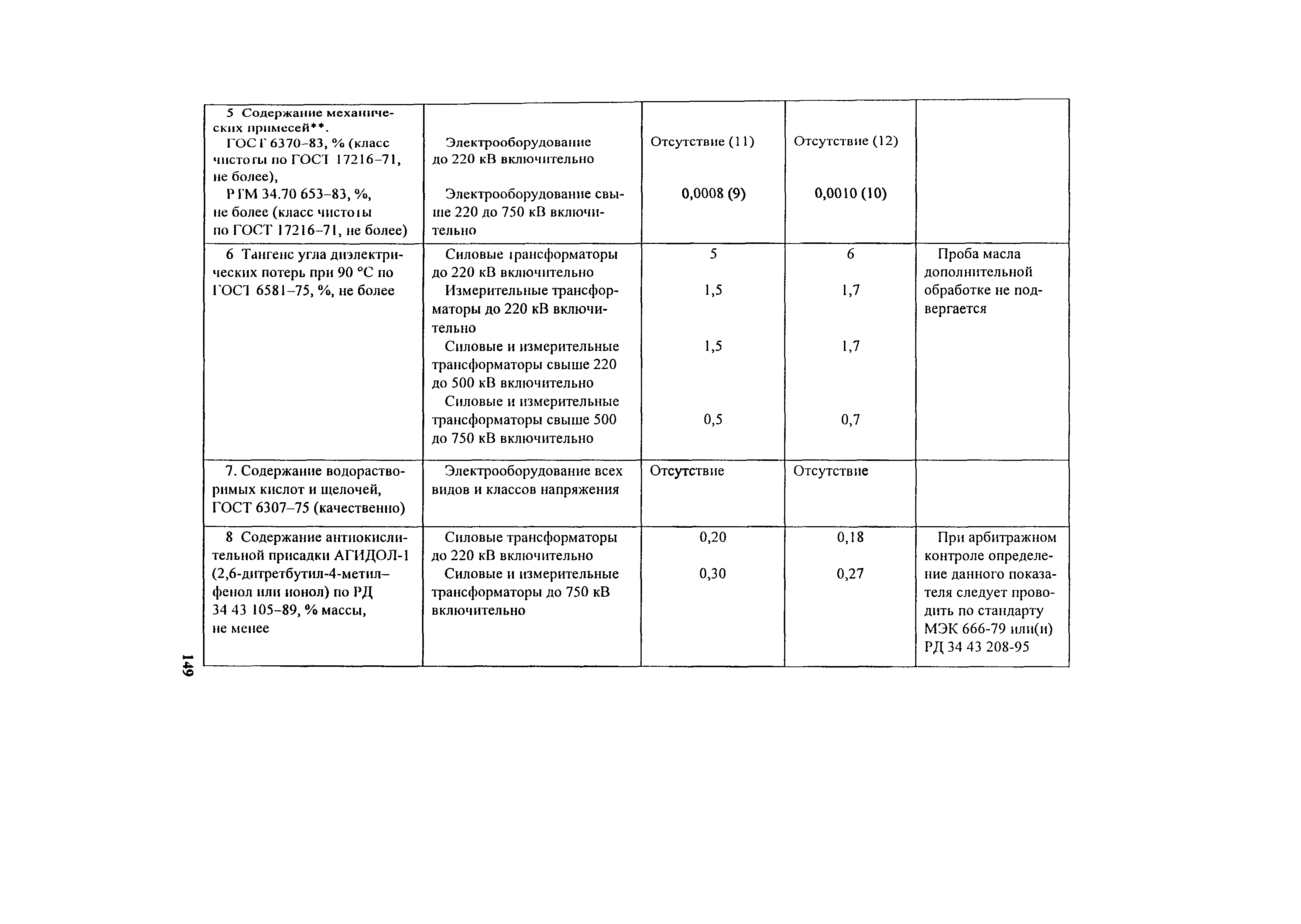

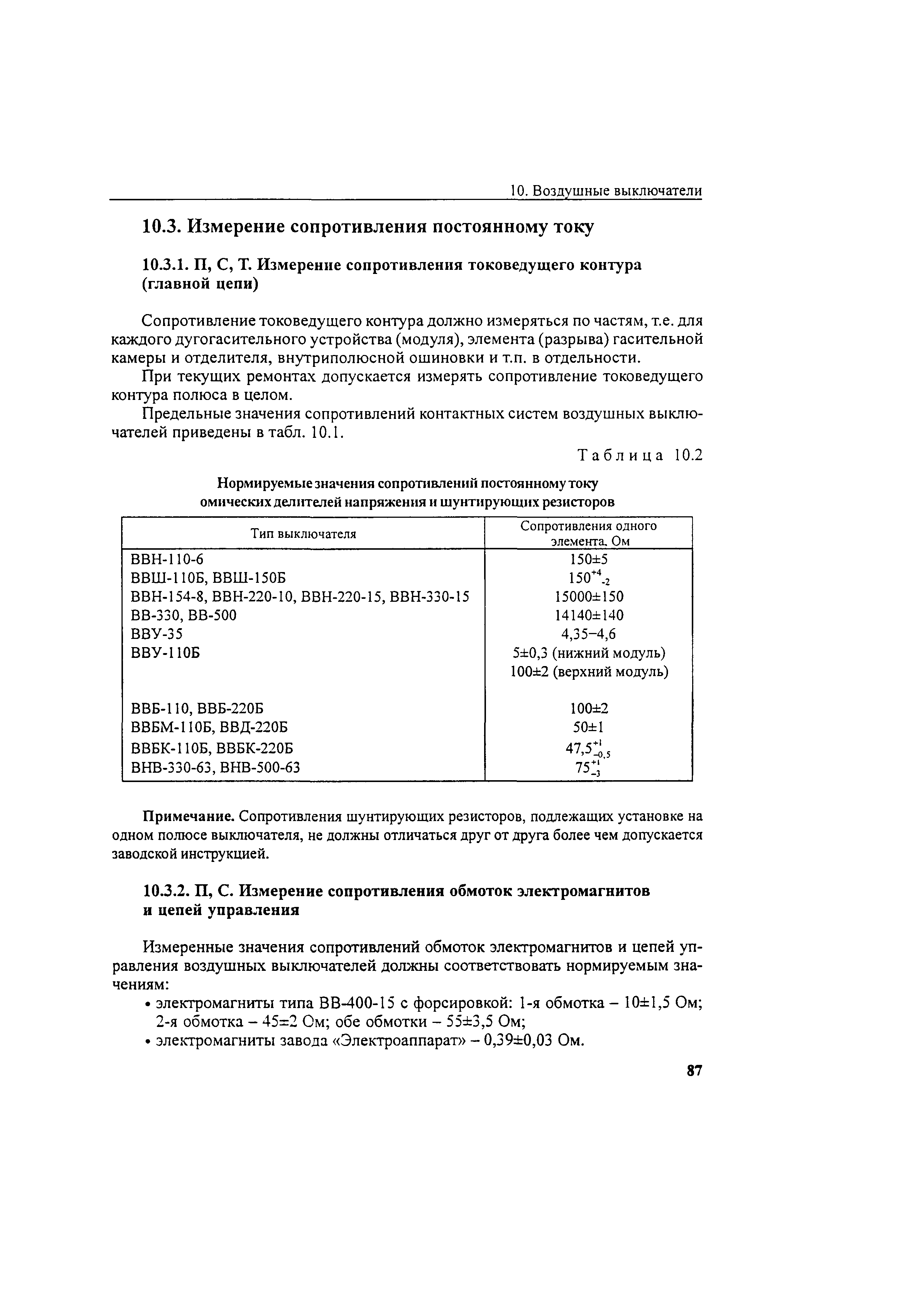

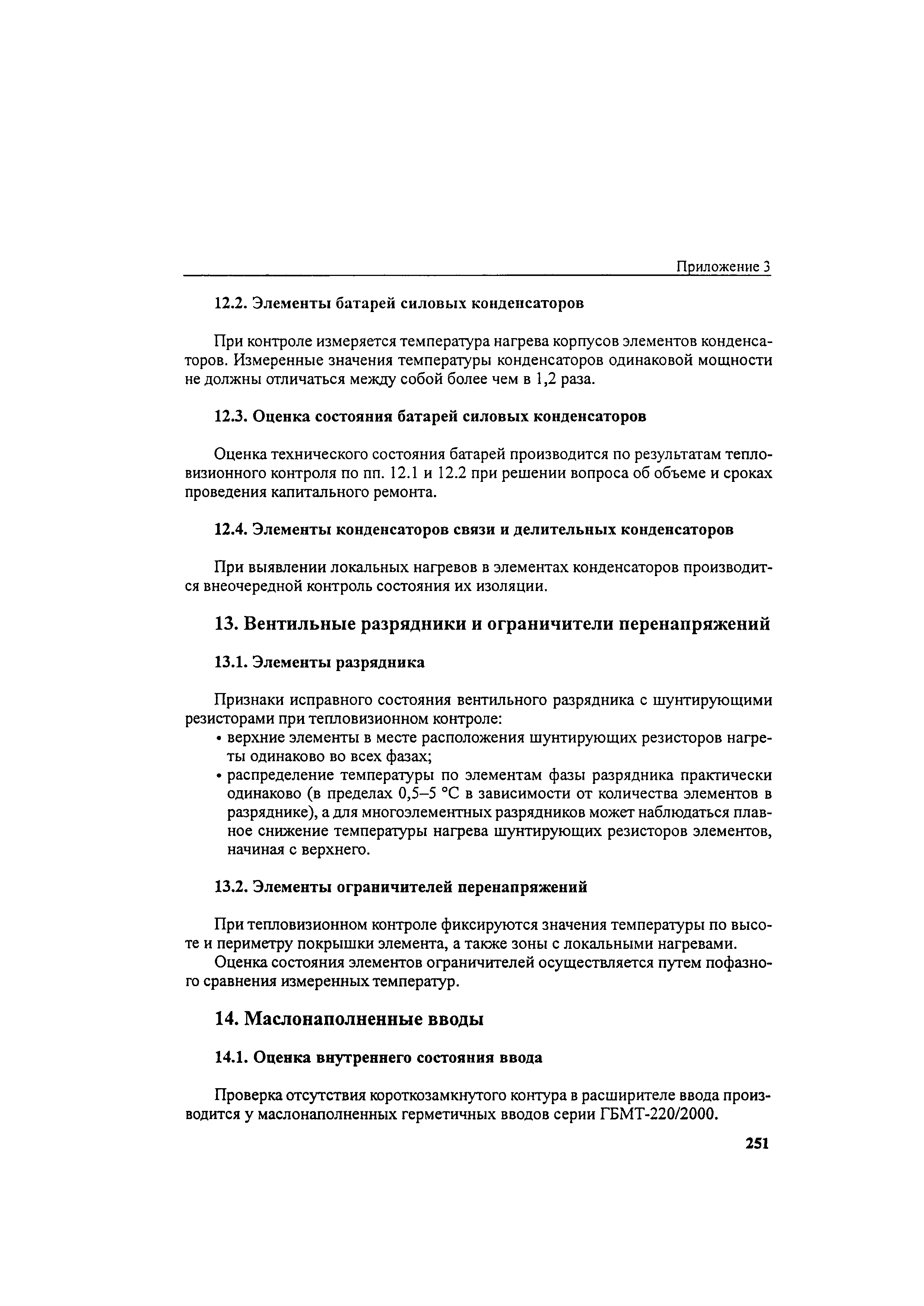

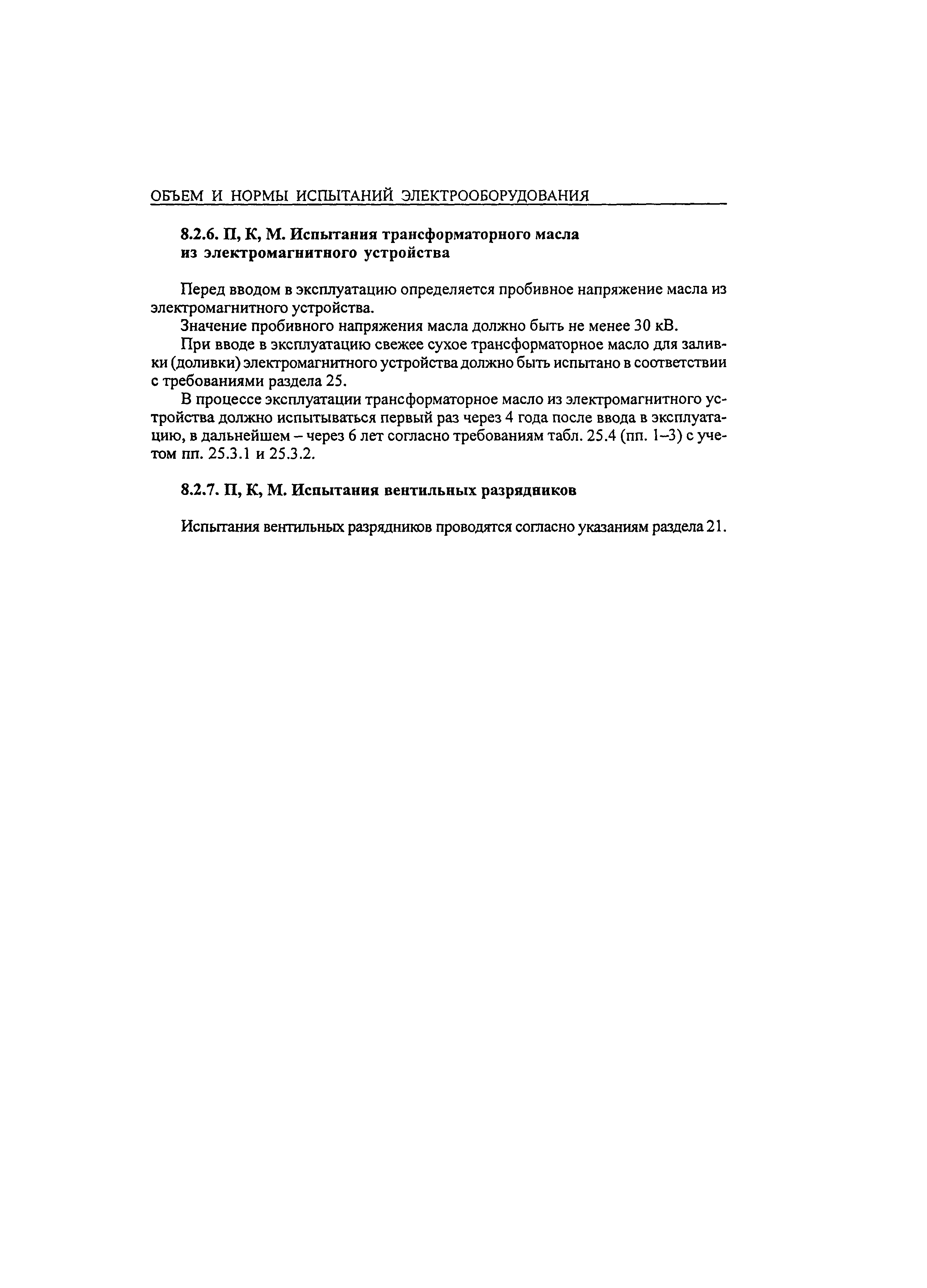

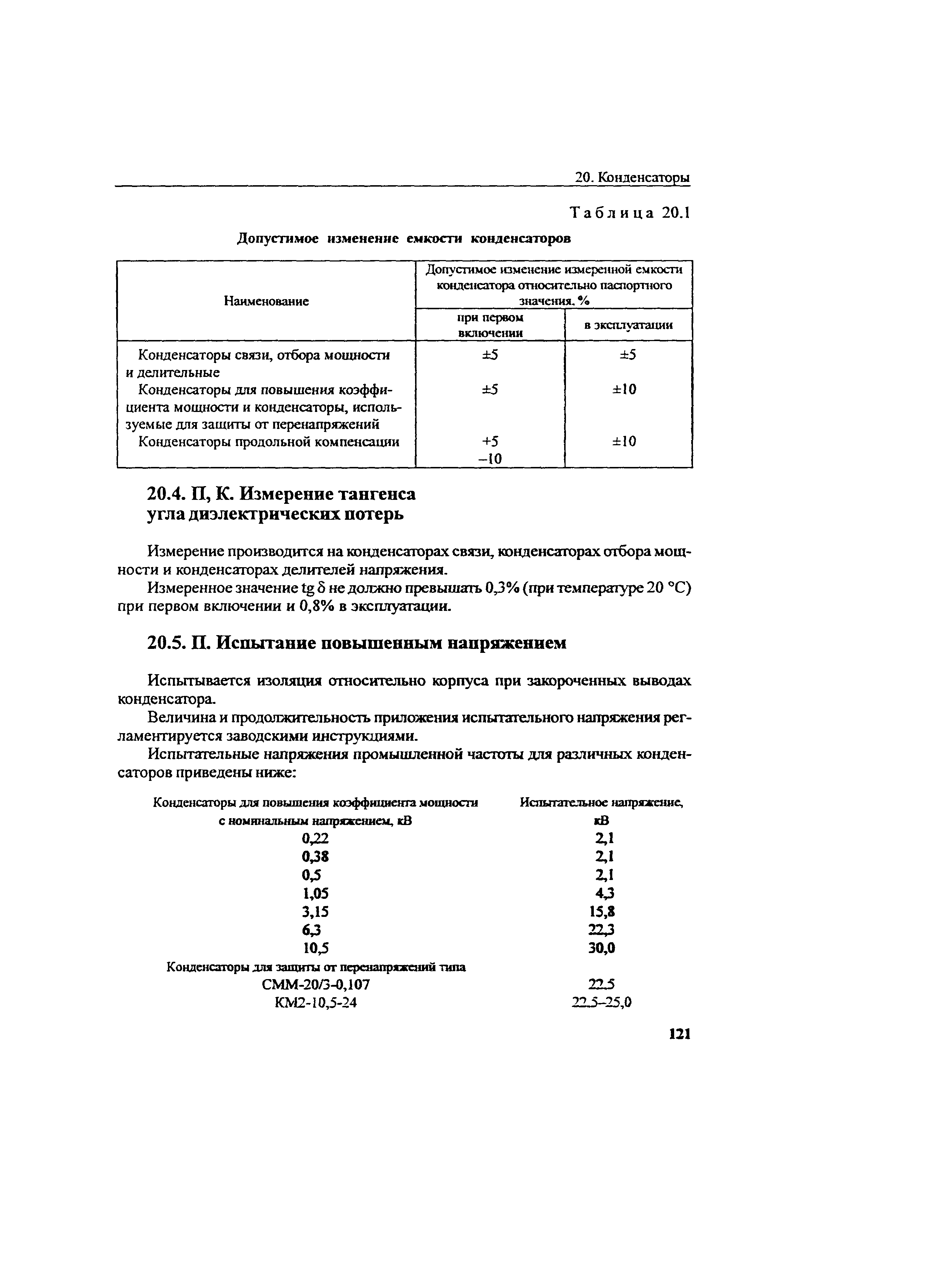

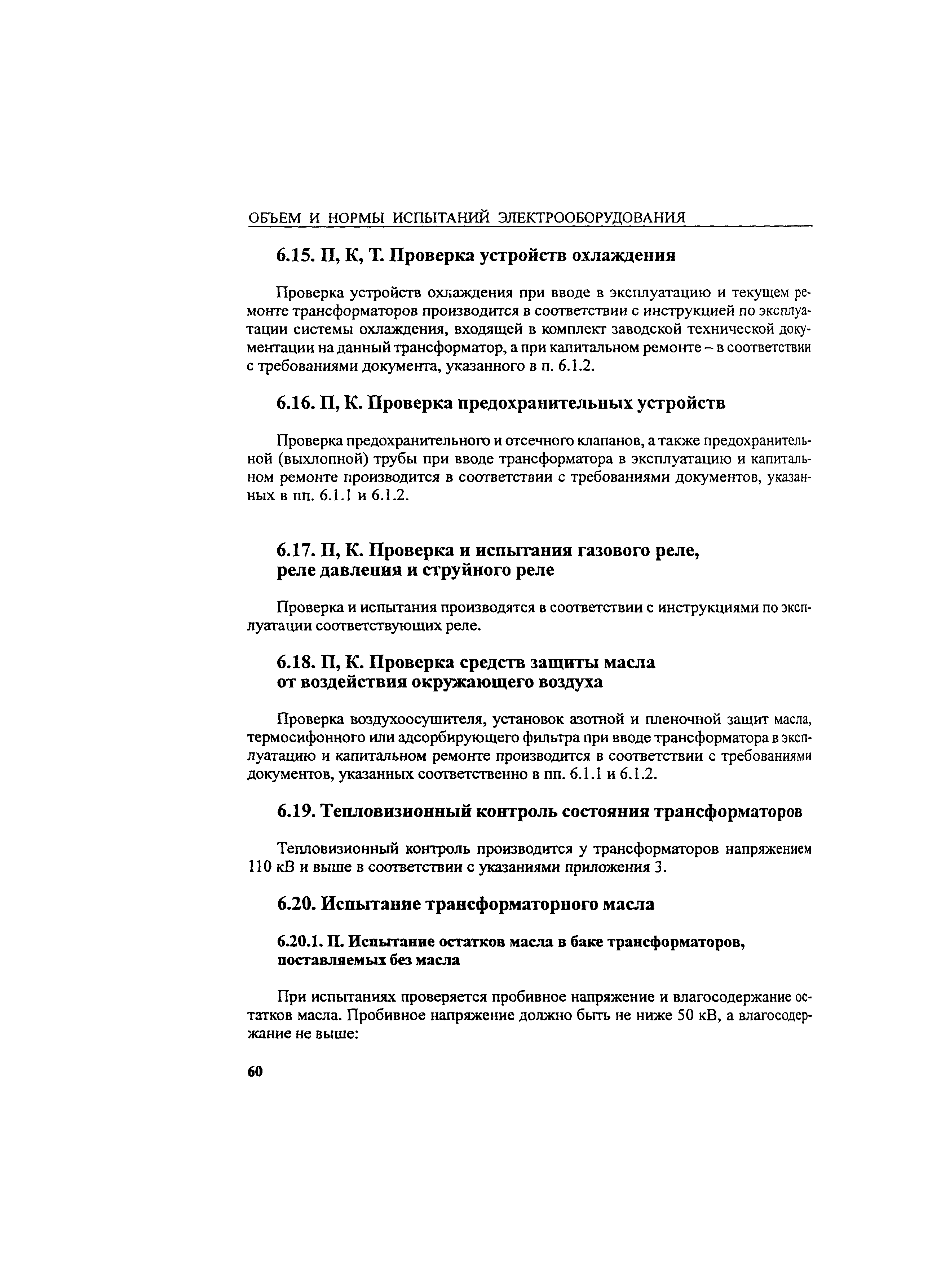

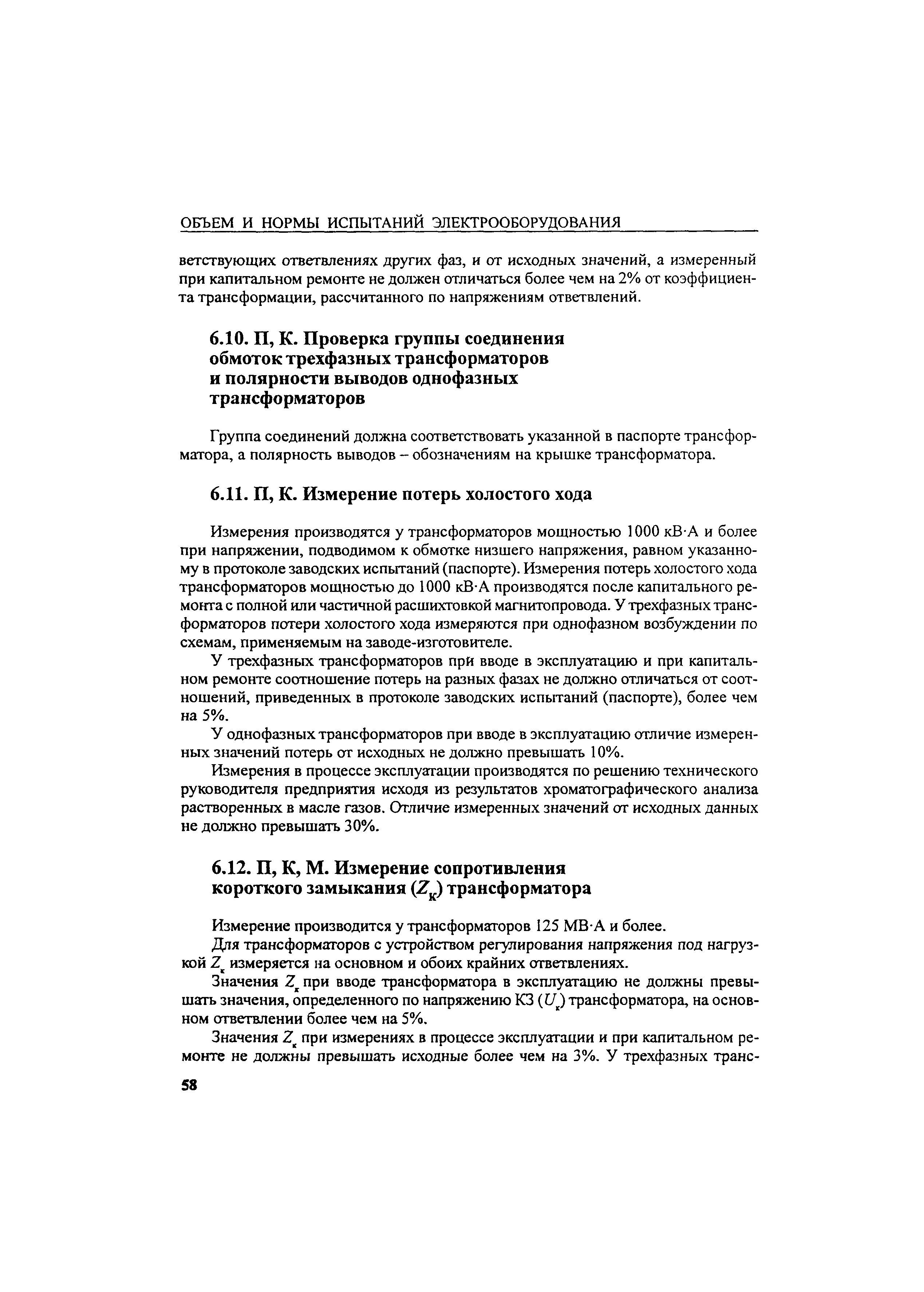

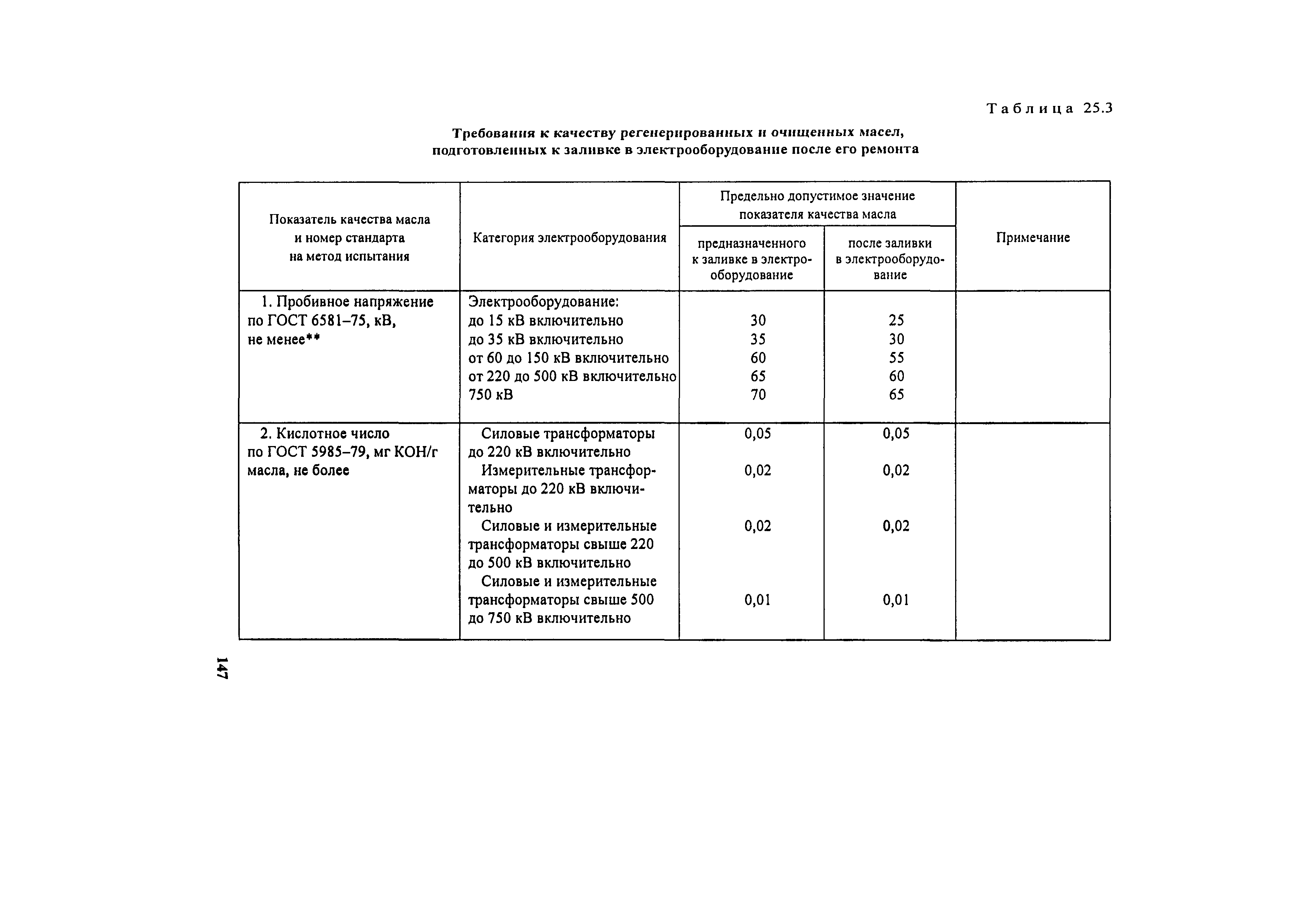

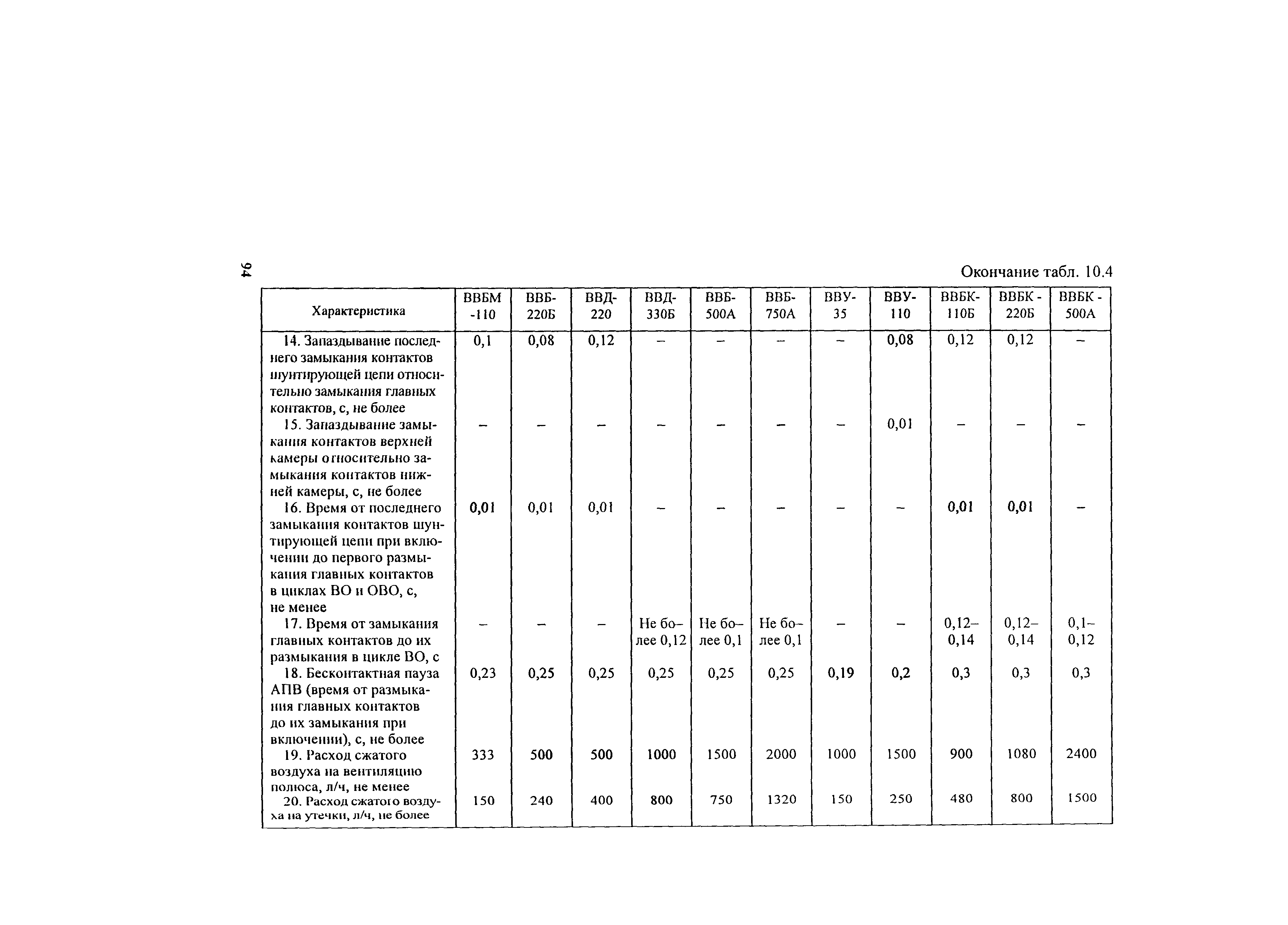

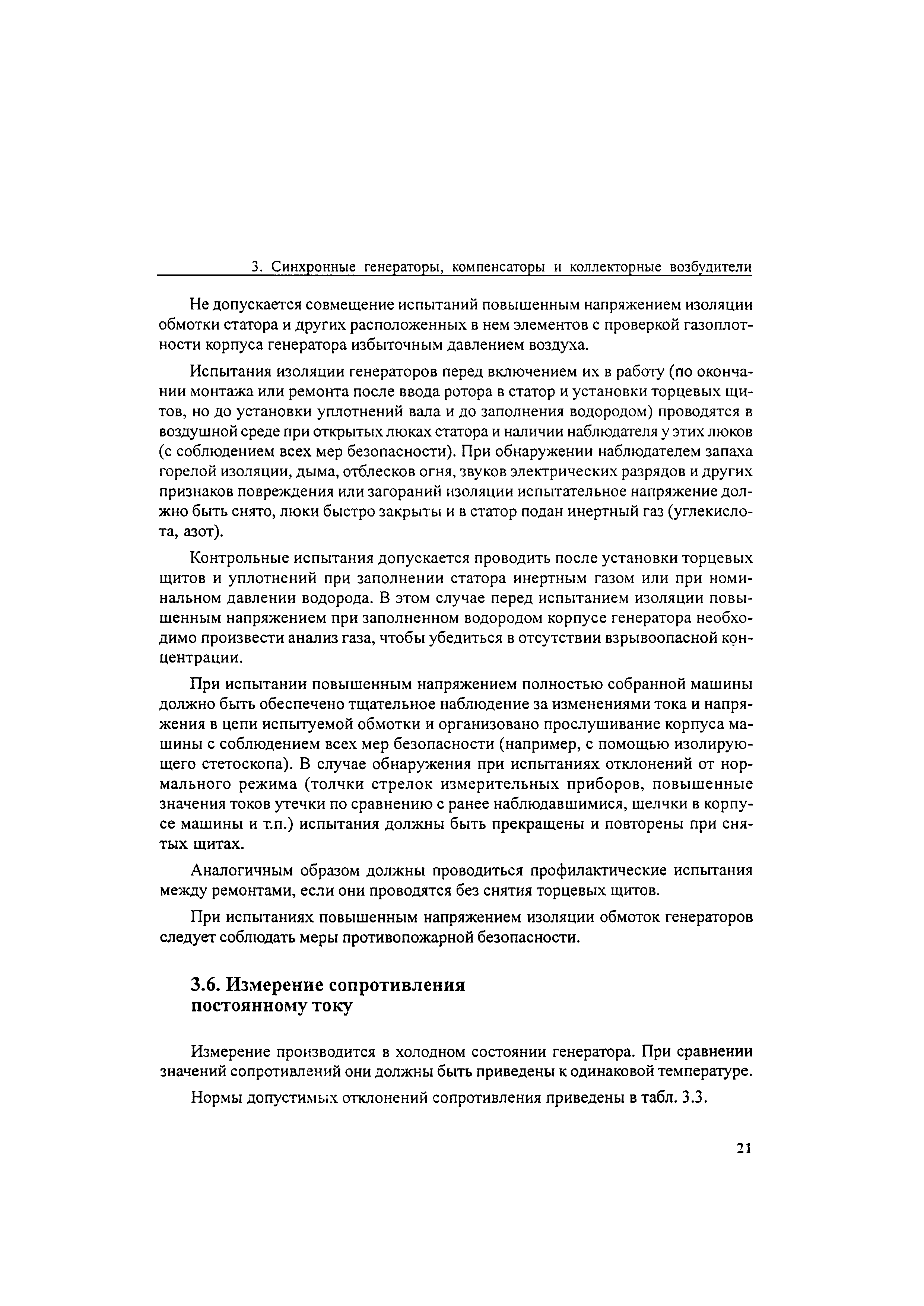

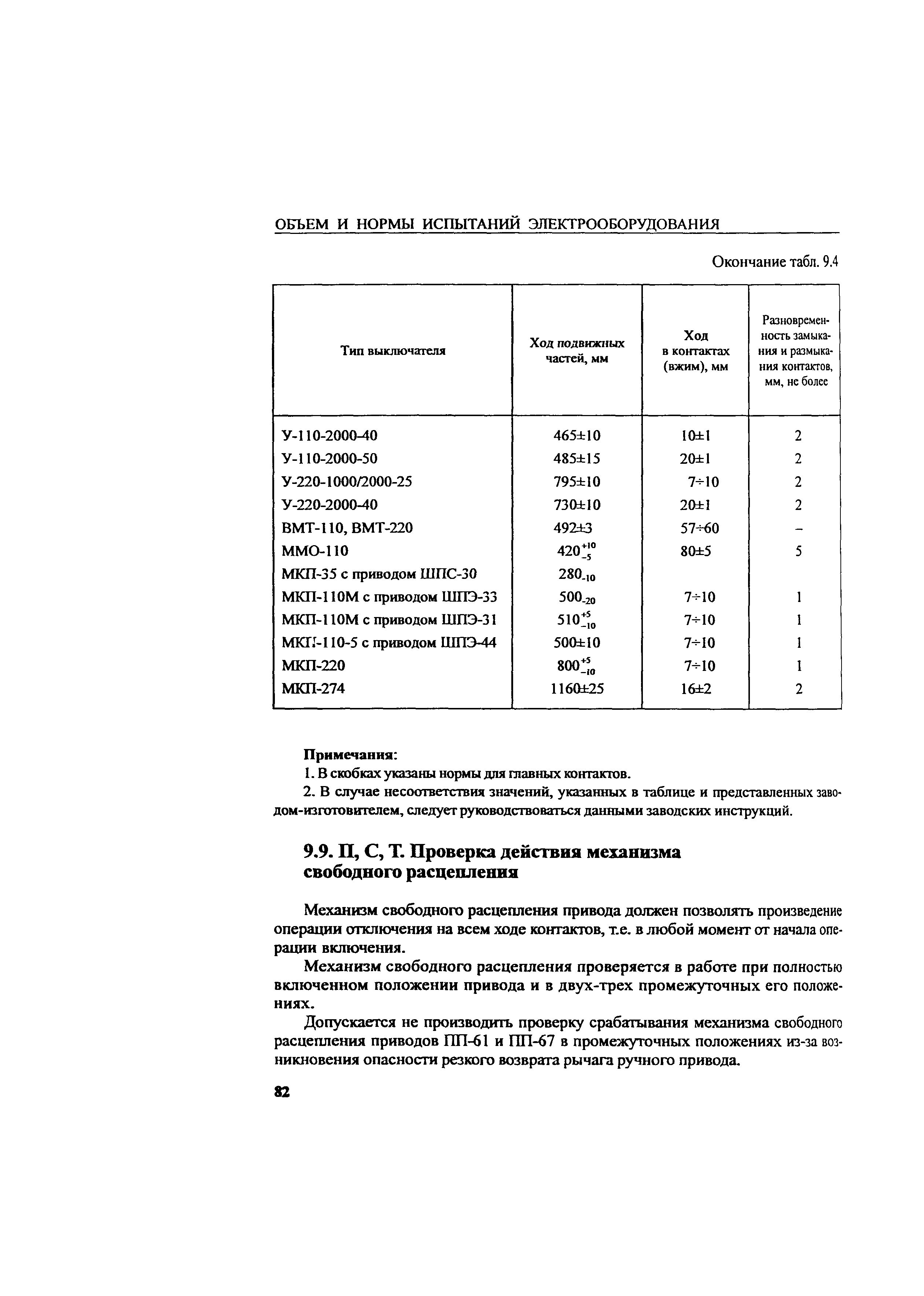

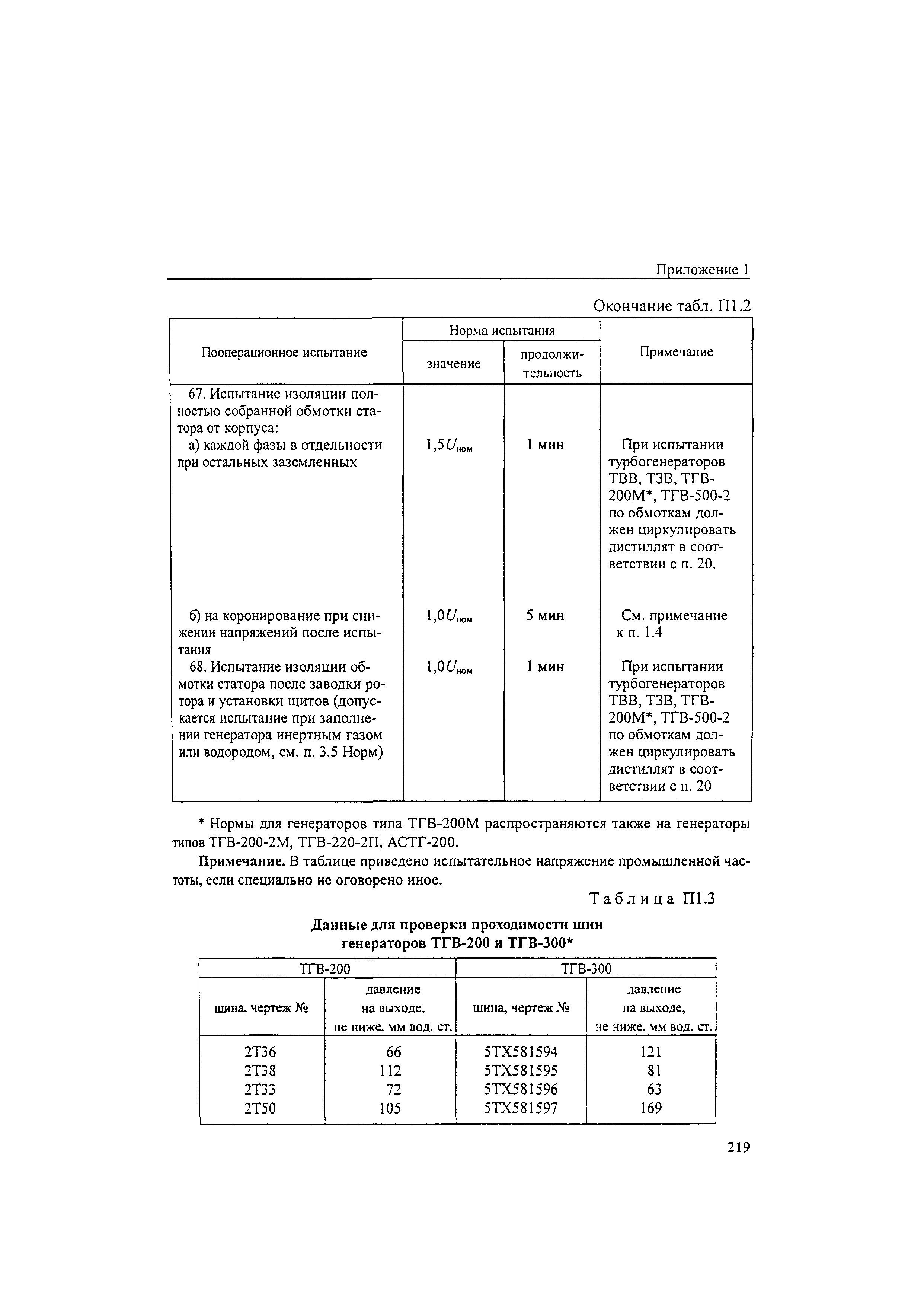

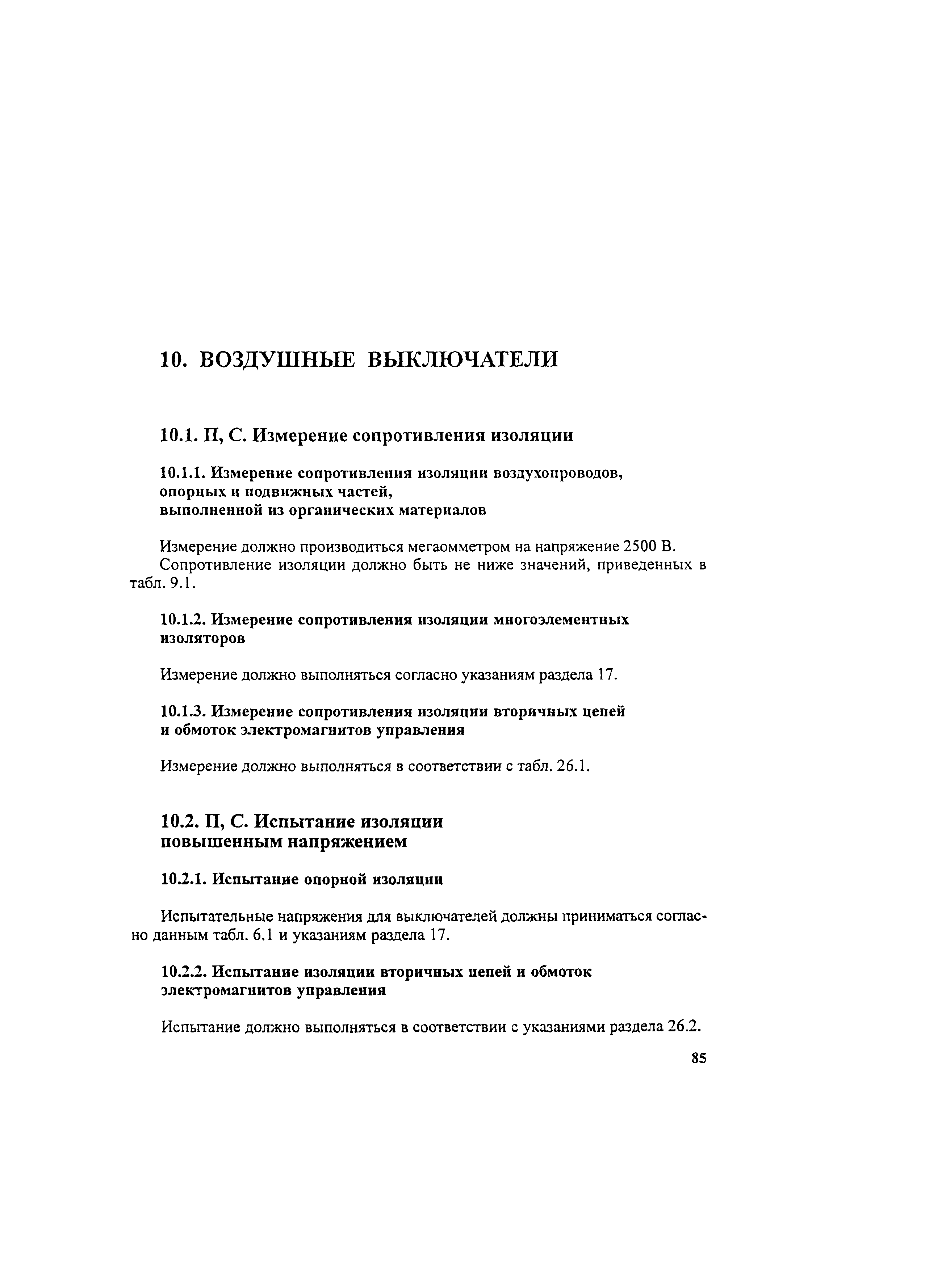

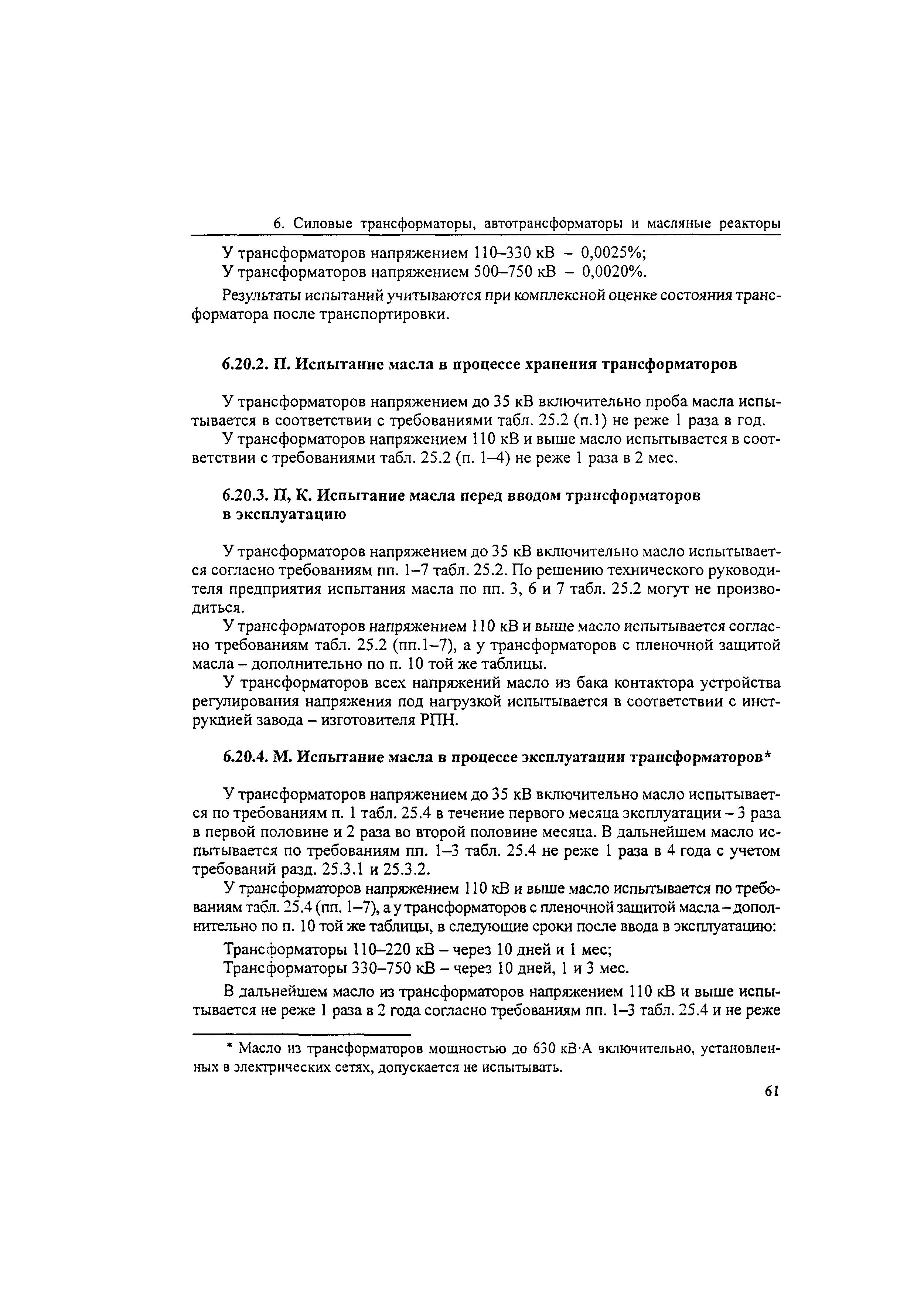

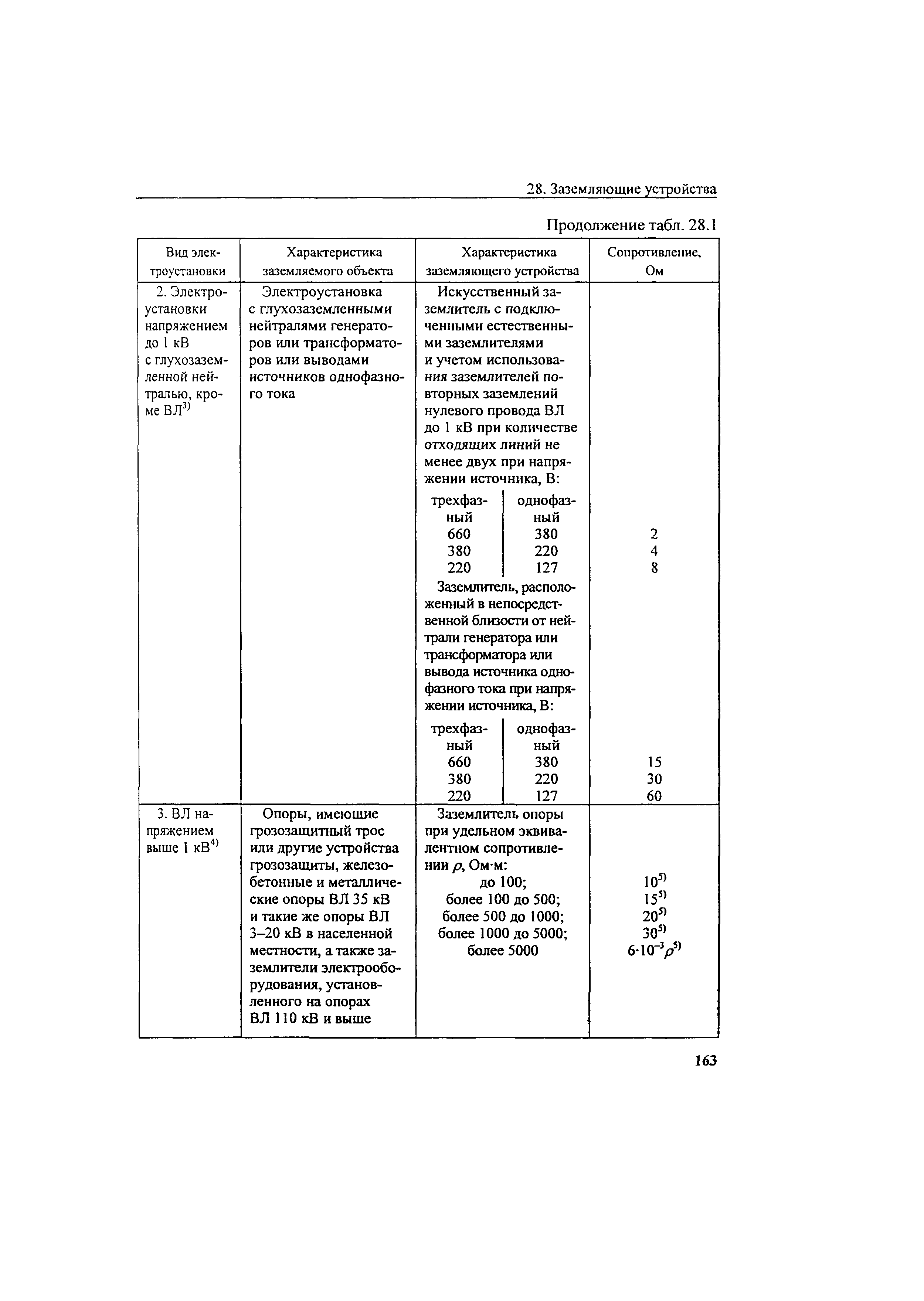

Оглавление:	Предисловие 1. Общие положения 2. Общие методические указания по испытаниям электрооборудования 3. Синхронные генераторы, компенсаторы и коллекторные возбудители 4. Машины постоянного тока (кроме возбудителей) 5. Электродвигатели переменного тока 6. Силовые трансформаторы, автотрансформаторы и масляные реакторы 7. Трансформаторы тока 8. Трансформаторы напряжения 9. Масляные и электромагнитные выключатели 10. Воздушные выключатели 11. Выключатели нагрузки 12. Элегазовые выключатели 13. Вакуумные выключатели 14. Разъединители, отделители и короткозамыкатели 15. Комплектные распределительные устройства внутренней и наружной установки 16. Комплектные экранированные токопроводы 6 кВ и выше 17. Сборные и соединительные шины 18. Токоограничивающие сухие реакторы 19. Электрофильтры 20. Конденсаторы 21. Вентильные разрядники и ограничители перенапряжений 22. Трубчатые разрядники 23. Вводы и проходные изоляторы 24. Предохранители, предохранители-разъединители напряжением выше 1000 В 25. Трансформаторное масло 26. Аппараты, вторичные цепи и электропроводка на напряжение до 1000 В 27. Аккумуляторные батареи 28. Заземляющие устройства 29. Силовые кабельные линии 30. Воздушные линии электропередачи 31. Контактные соединения проводов, грозозащитных тросов (тросов), сборных и соединительных шин 32. Электрооборудование систем возбуждения генераторов и синхронных компенсаторов Приложение 1 Нормы испытаний генераторов и синхронных компенсаторов при ремонтах обмоток Приложение 2 Нормы испытаний электродвигателей переменного тока при ремонтах обмоток Приложение 3 Тепловизионный контроль электрооборудования и воздушных линий электропередачи
Разработан:	АО Фирма ОРГРЭС АО ВНИИЭ АО Уралтехэнерго
Утверждён:	08.05.1997 РАО ЕЭС России (UES of Russia RAO )
Издан:	ЭНАС (1998 г. ) ЭНАС (2004 г. ) ЭНАС (2008 г. )
Расположен в:	Техническая документация Экология ЭЛЕКТРОТЕХНИКА Электротехника в целом Строительство Нормативные документы Нормативные документы органов надзора Нормативные документы Государственного энергетического надзора Мостостроение Генераторы, синхронные компенсаторы, возбудители, электродвигатели
Нормативные ссылки:	СНиП 3.05.06-85 «Электротехнические устройства» ПУЭ «Правила устройства электроустановок» РД 34.20.501-95 «Правила технической эксплуатации электрических станций и сетей Российской Федерации» ГОСТ 9.602-89 «Единая система защиты от коррозии и старения. Сооружения подземные. Общие требования к защите от коррозии» ГОСТ 33-82 «Нефтяные продукты. Метод определения кинематической и расчет динамической вязкости» ГОСТ 8865-93 «Системы электрической изоляции. Оценка нагревостойкости и классификация» ГОСТ 6356-75 «Нефтепродукты. Метод определения температуры вспышки в закрытом тигле» ГОСТ 6709-72 «Вода дистиллированная. Технические условия» ГОСТ 2917-76 «Масла и присадки. Метод определения коррозионного воздействия на металлы» РД 34.51.304-94 «Методические рекомендации по применению в энергосистемах тонкослойной хроматографии для оценки остаточного ресурса твердой изоляции по наличию фурановых соединений в трансформаторном масле» РД 34.46.605 «Типовая технологическая инструкция. Трансформаторы напряжением 110 - 1150 кВ, мощностью 80 МВ*А и более. Капитальный ремонт» РД 34.45.309-92 «Методические указания по проведению испытаний генераторов на нагревание» РД 34.43.105-89 «Методические указания по эксплуатации трансформаторных масел» РД 34.43.107-95 «Методические указания по определению содержания воды и воздуха в трансформаторном масле» РД 34.43.202 «Масла трансформаторные. Методика определения содержания механических примесей» РД 34.43.206-94 «Методика количественного химического анализа. Определение содержания производных фурана в электроизоляционных маслах методом жидкостной хроматографии» РД 34.43.208-95 «Методика количественного химического анализа. Определение содержания присадок в энергетических маслах методом высокоэффективной жидкостной хроматографии» ГОСТ 10121-76 «Масло трансформаторное селективной очистки. Технические условия» ГОСТ 10169-77 «Машины электрические трехфазные синхронные. Методы испытаний» ГОСТ 1461-75 «Нефть и нефтепродукты. Метод определения зольности» ГОСТ 1547-84 «Масла и смазки. Методы определения наличия воды» ГОСТ 17216-71 «Промышленная чистота. Классы чистоты жидкостей» ГОСТ 183-74 «Машины электрические вращающиеся. Общие технические условия» ГОСТ 19121-73 «Нефтепродукты. Метод определения содержания серы сжиганием в лампе» ГОСТ 19296-73 «Масла нефтяные. Фотоэлектроколориметрический метод определения натровой пробы» ГОСТ 20284-74 «Нефтепродукты. Метод определения цвета на колориметре ЦНТ» ГОСТ 20287-91 «Нефтепродукты. Методы определения температур текучести и застывания» ГОСТ 2517-85 «Нефть и нефтепродукты. Методы отбора проб» ГОСТ 3722-81 «Подшипники качения. Шарики. Технические условия» ГОСТ 3900-85 «Нефть и нефтепродукты. Методы определения плотности» ГОСТ 5985-79 «Нефтепродукты. Метод определения кислотности и кислотного числа» ГОСТ 6307-75 «Нефтепродукты. Метод определения наличия водорастворимых кислот и щелочей» ГОСТ 6370-83 «Нефть, нефтепродукты и присадки. Метод определения механических примесей» ГОСТ 6581-75 «Материалы электроизоляционные жидкие. Методы электрических испытаний» ГОСТ 667-73 «Кислота серная аккумуляторная. Технические условия» ГОСТ 7822-75 «Масла нефтяные. Метод определения растворенной воды» ГОСТ 859-78 «Медь. Марки» ГОСТ 981-75 «Масла нефтяные. Метод определения стабильности против окисления» ГОСТ 982-80 «Масла трансформаторные. Технические условия» ГОСТ 10693-81 «Вводы конденсаторные герметичные на номинальные напряжения 110 кВ и выше. Общие технические условия»
