Скачать ГОСТ 21.208-2013 Система проектной документации для строительства. Автоматизация технологических процессов. Обозначения условные приборов и средств автоматизации в схемах

Дата актуализации: 10.08.2017

ГОСТ 21.208-2013

Система проектной документации для строительства. Автоматизация технологических процессов. Обозначения условные приборов и средств автоматизации в схемах

Обозначение:	ГОСТ 21.208-2013
Обозначение англ:	GOST 21.208-2013
Статус:	взамен
Название рус.:	Система проектной документации для строительства. Автоматизация технологических процессов. Обозначения условные приборов и средств автоматизации в схемах
Название англ.:	System of design documents for construction. Industrial process automation. Instrumentation symbols for use in diagrams
Дата добавления в базу:	21.05.2015
Дата актуализации:	05.05.2017
Дата введения:	01.11.2014
Область применения:	Стандарт устанавливает условные обозначения приборов, средств автоматизации, применяемые при выполнении проектной и рабочей документации для всех видов объектов строительства.

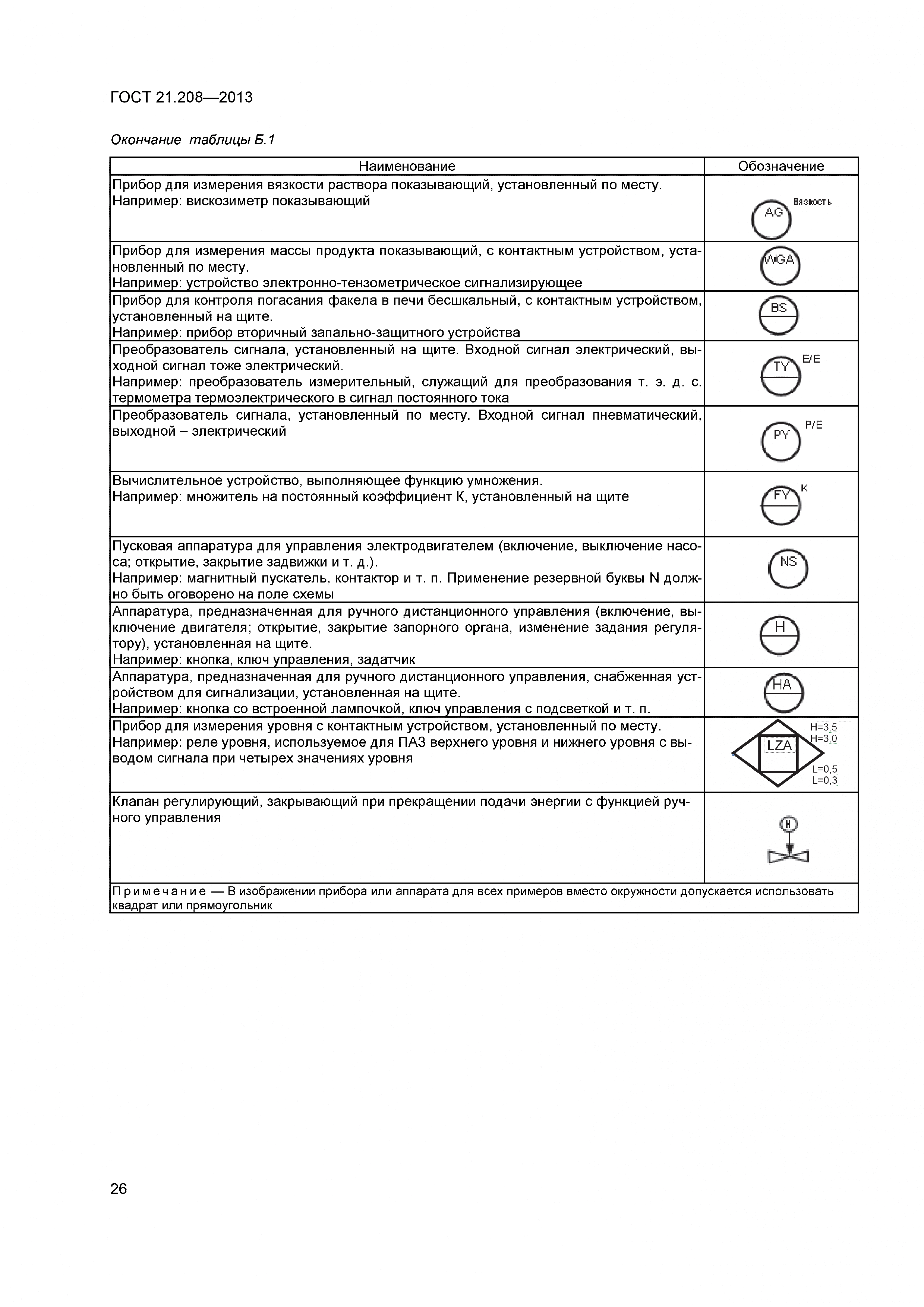

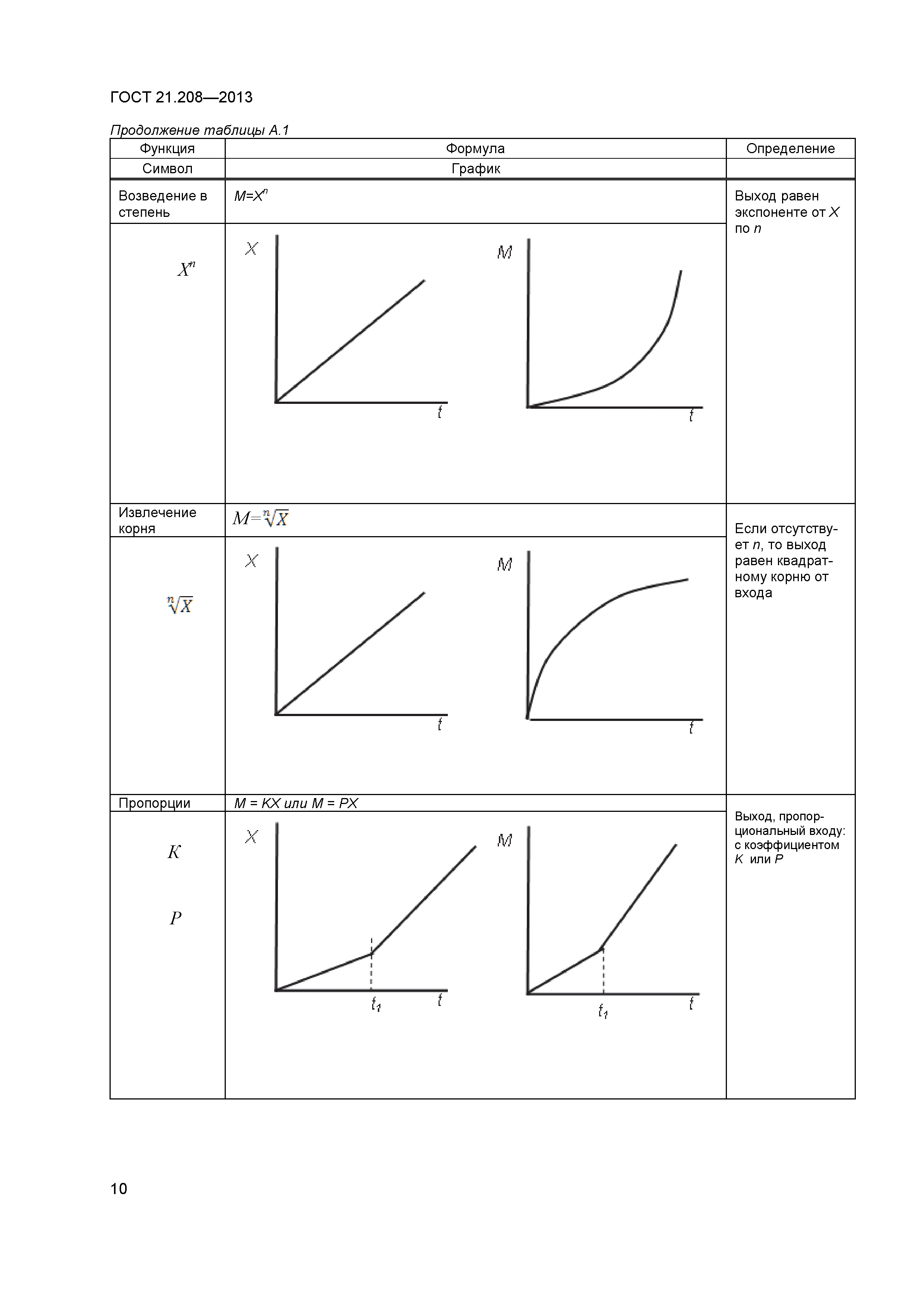

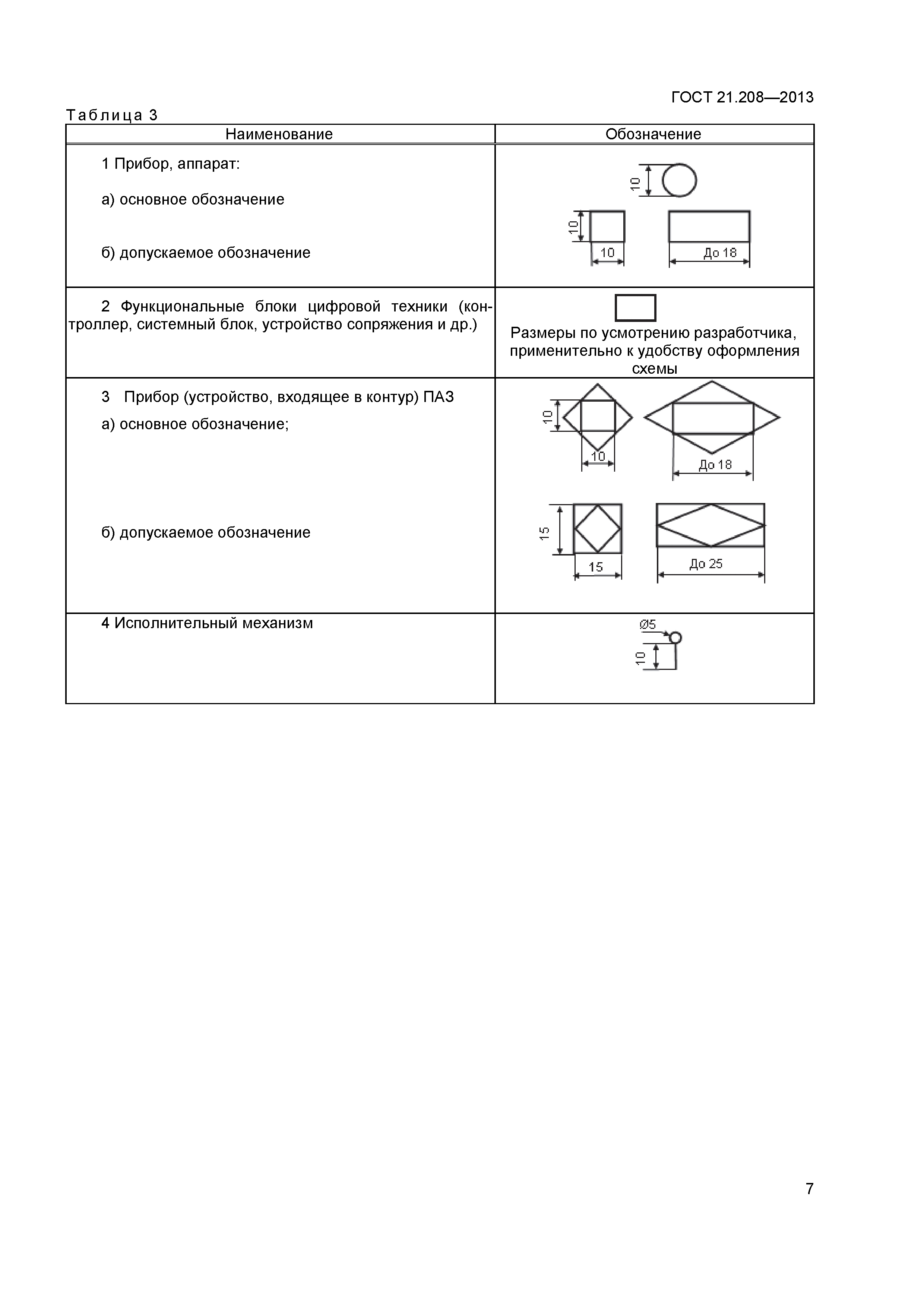

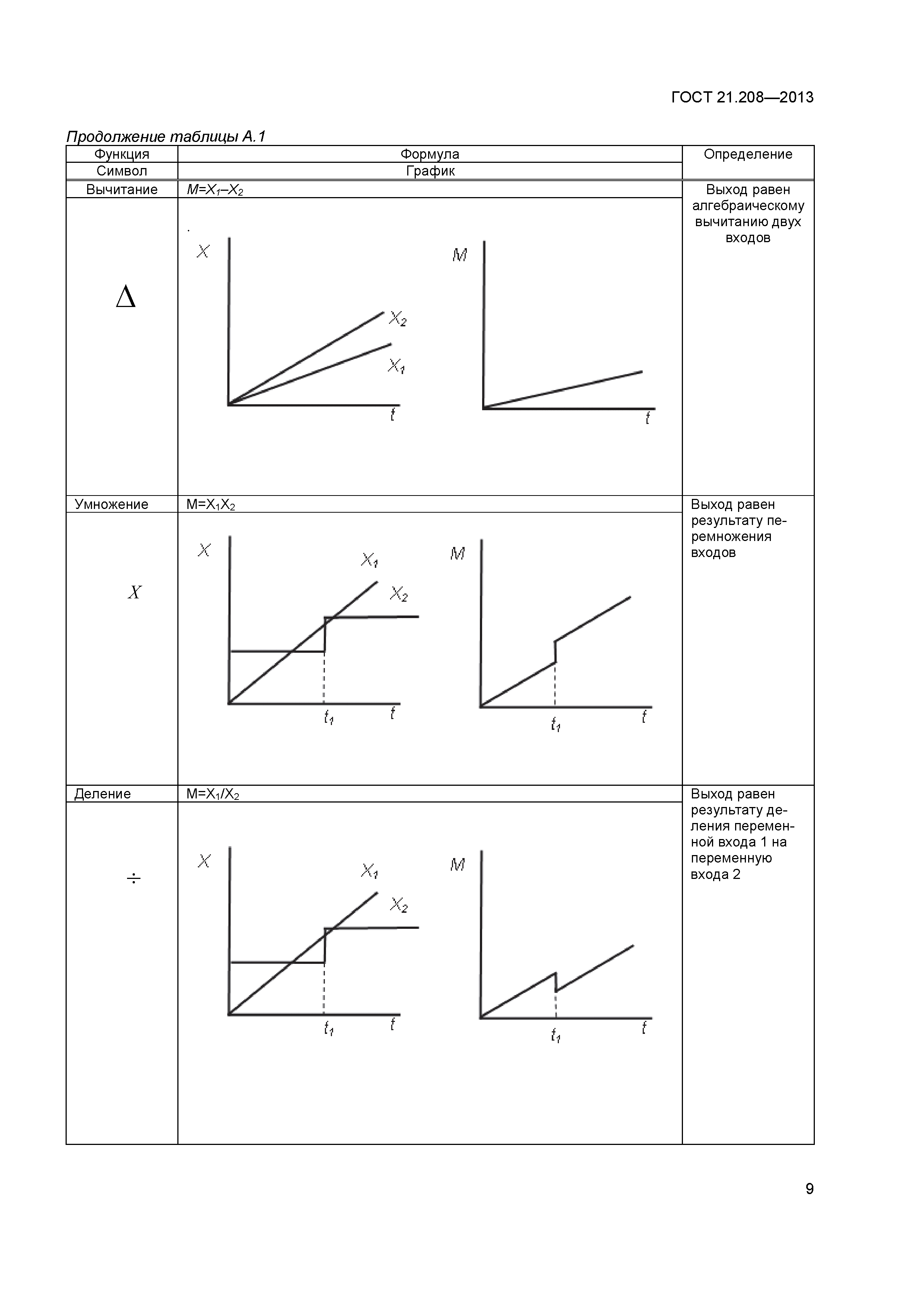

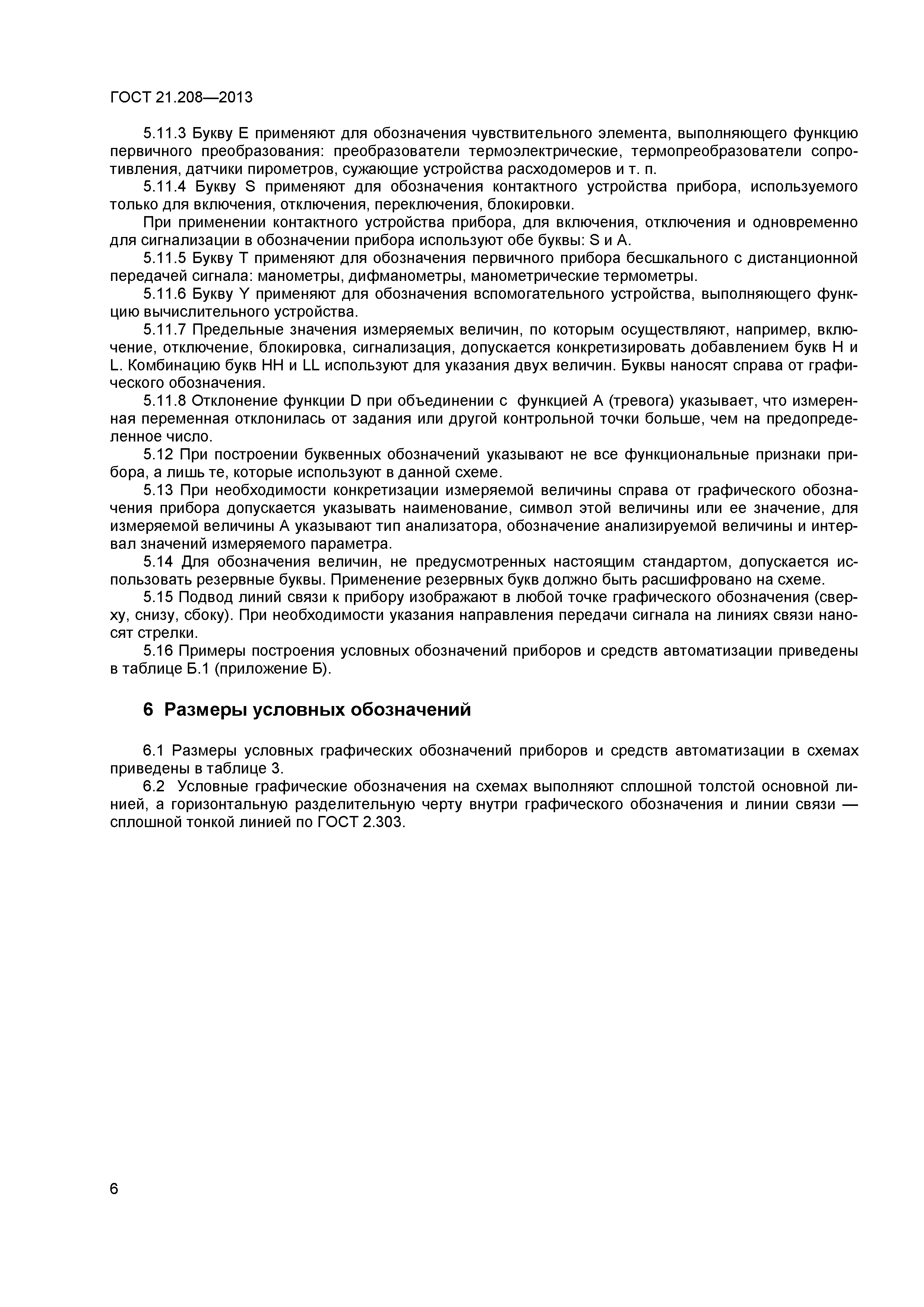

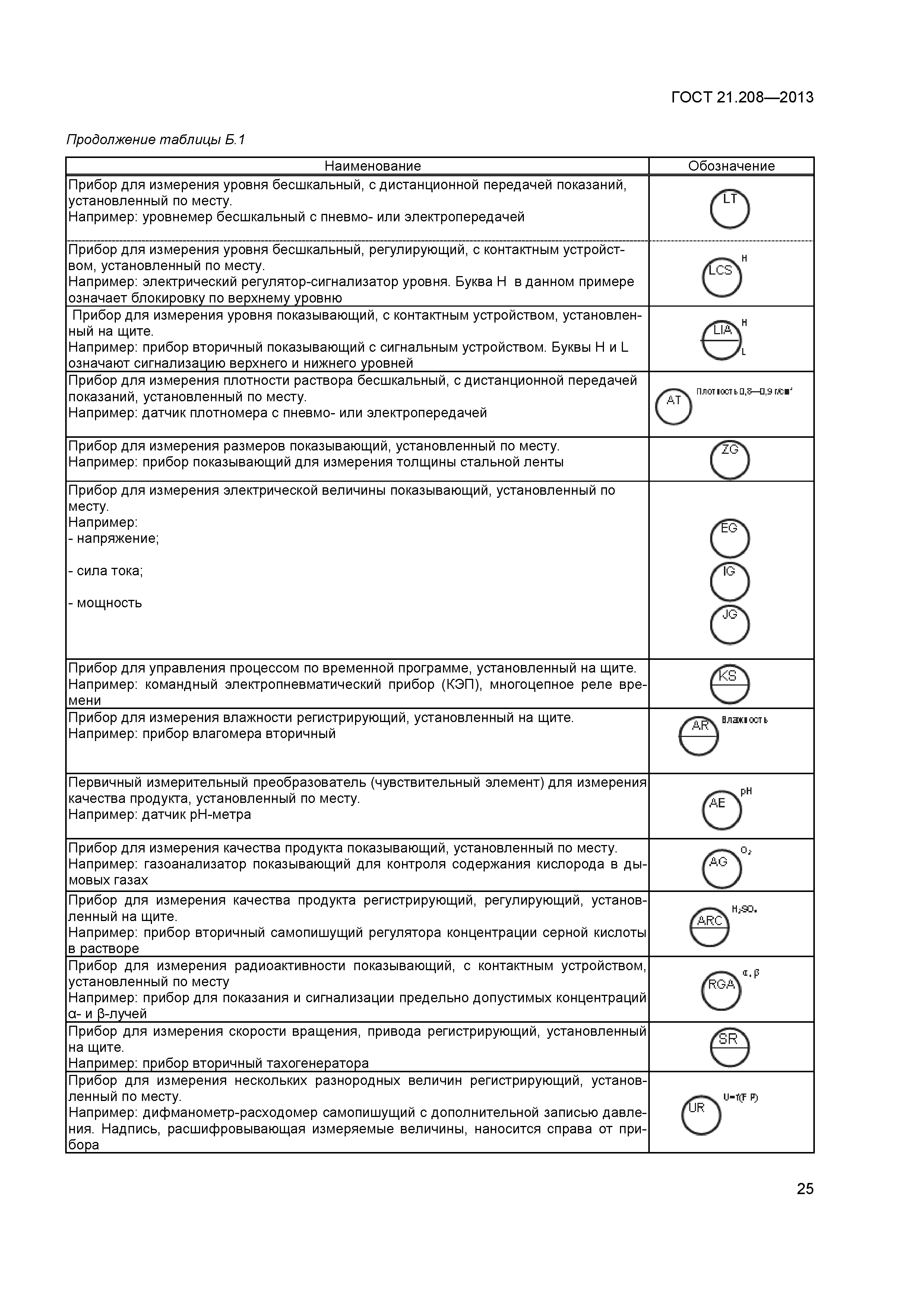

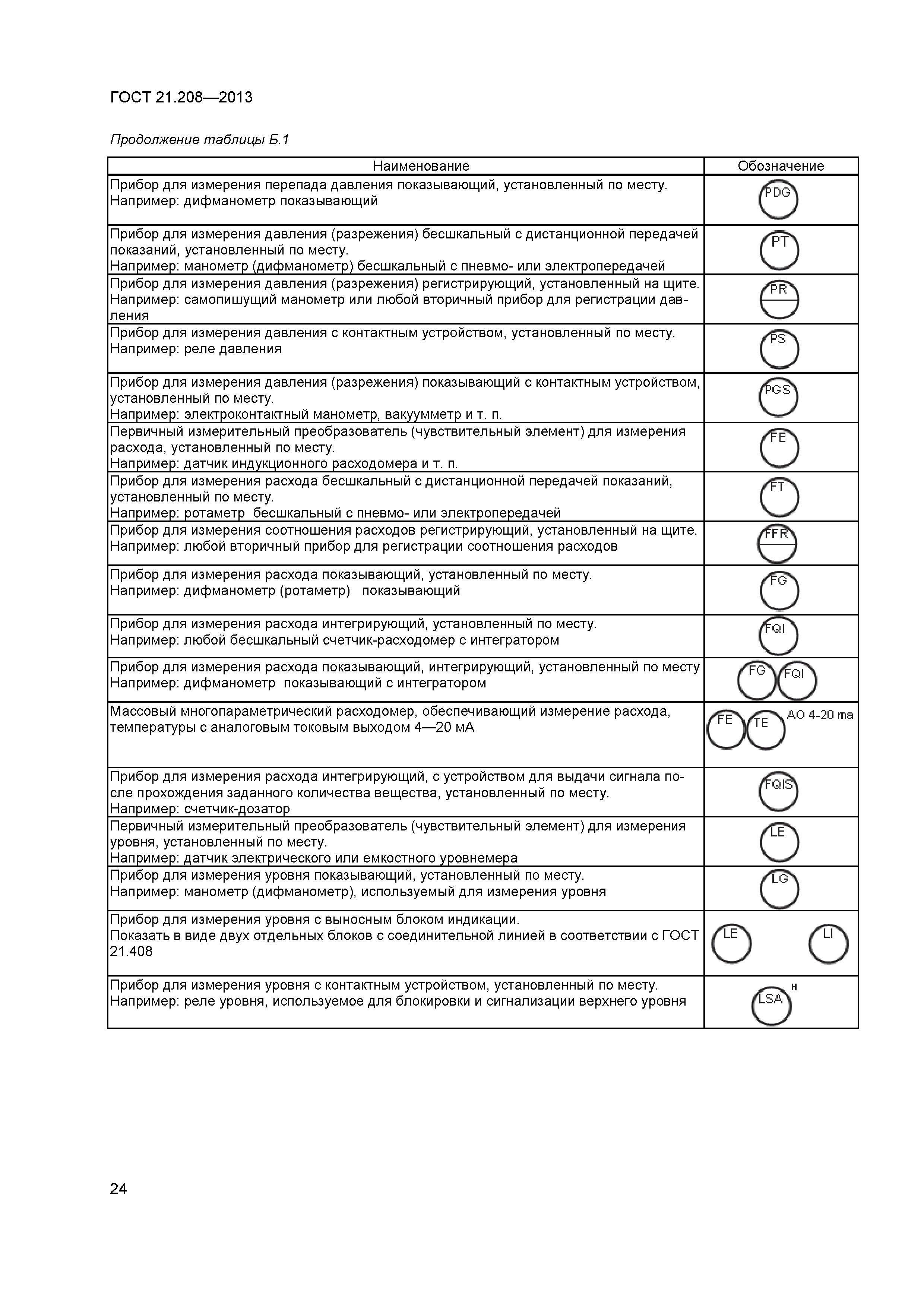

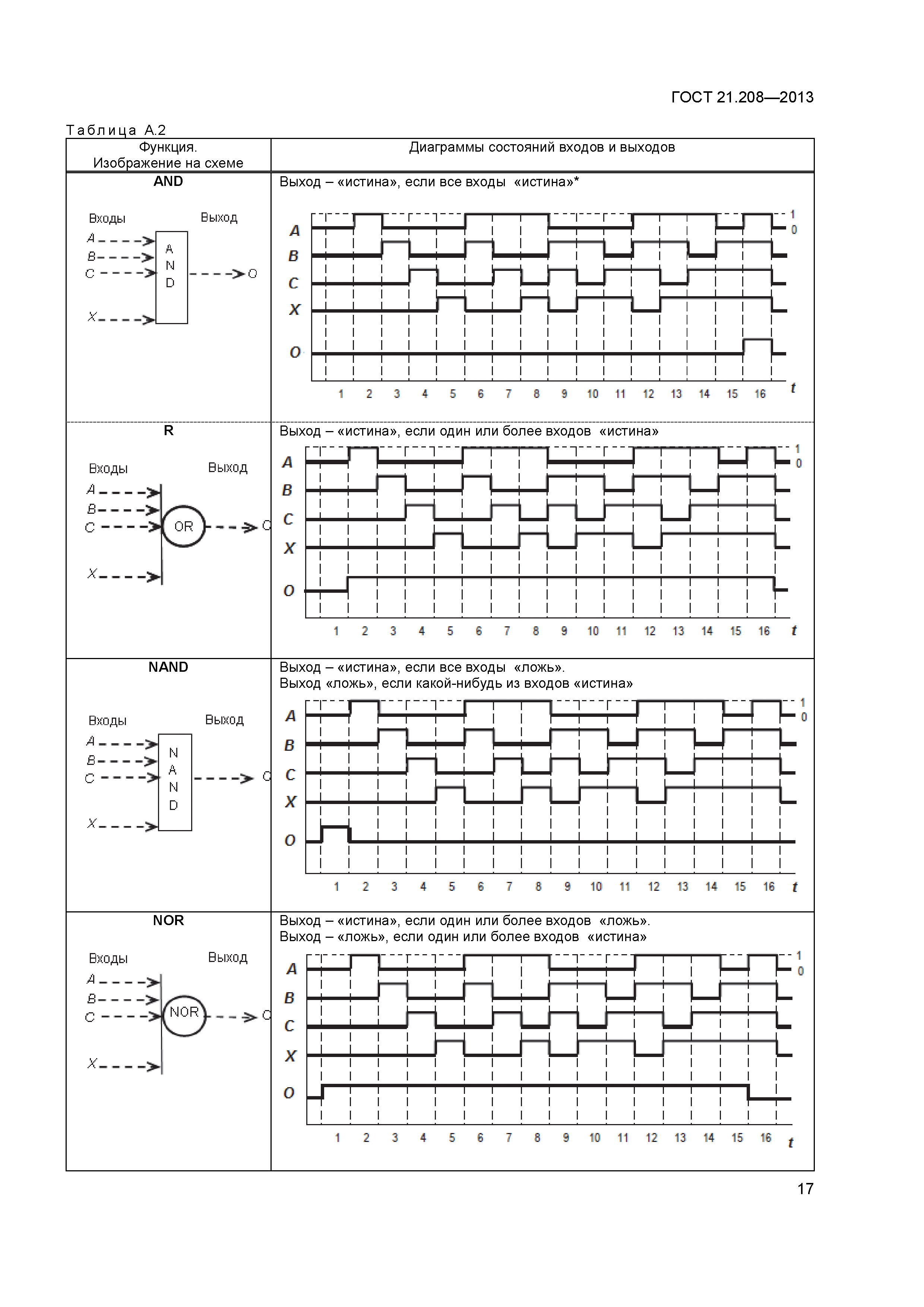

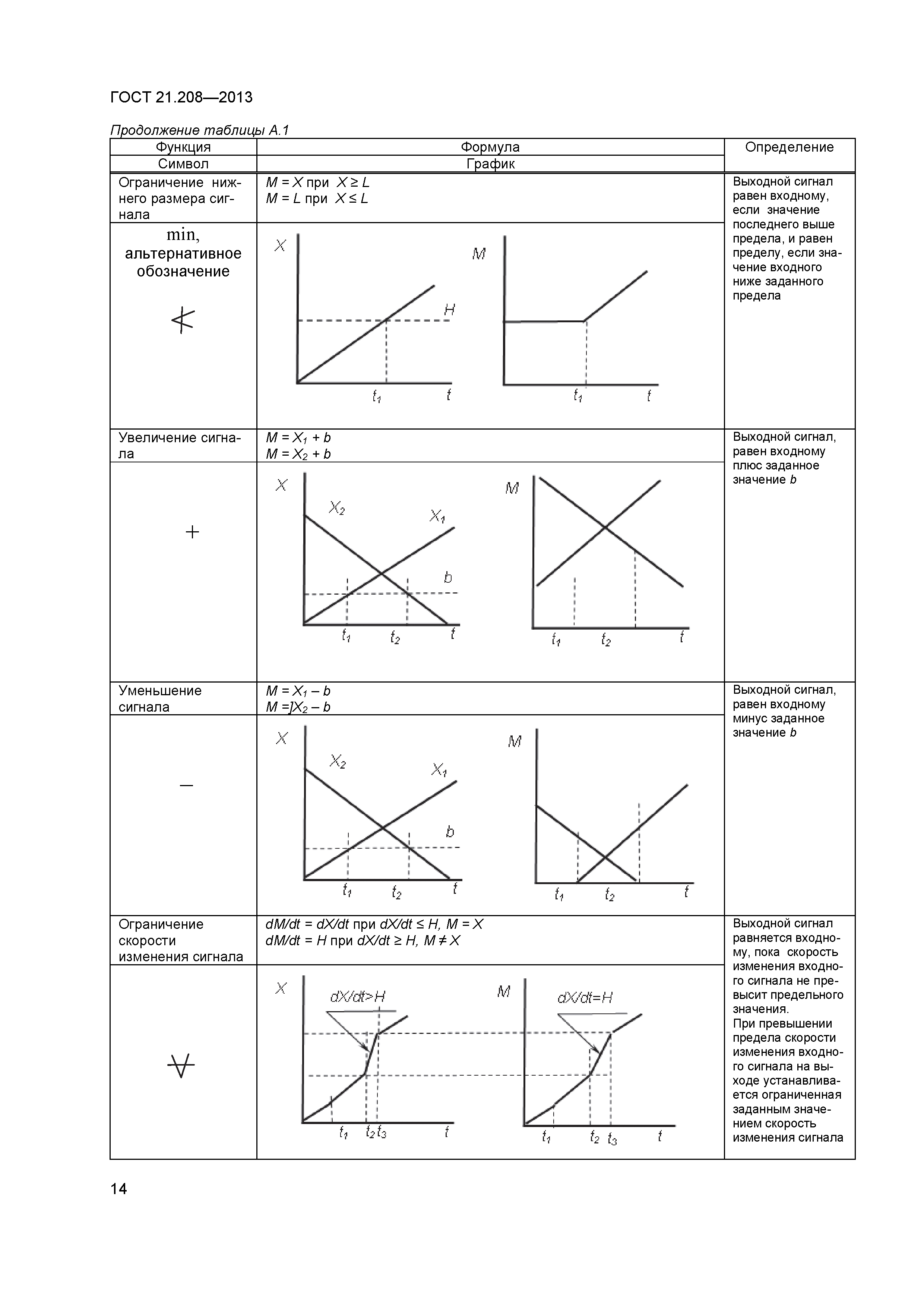

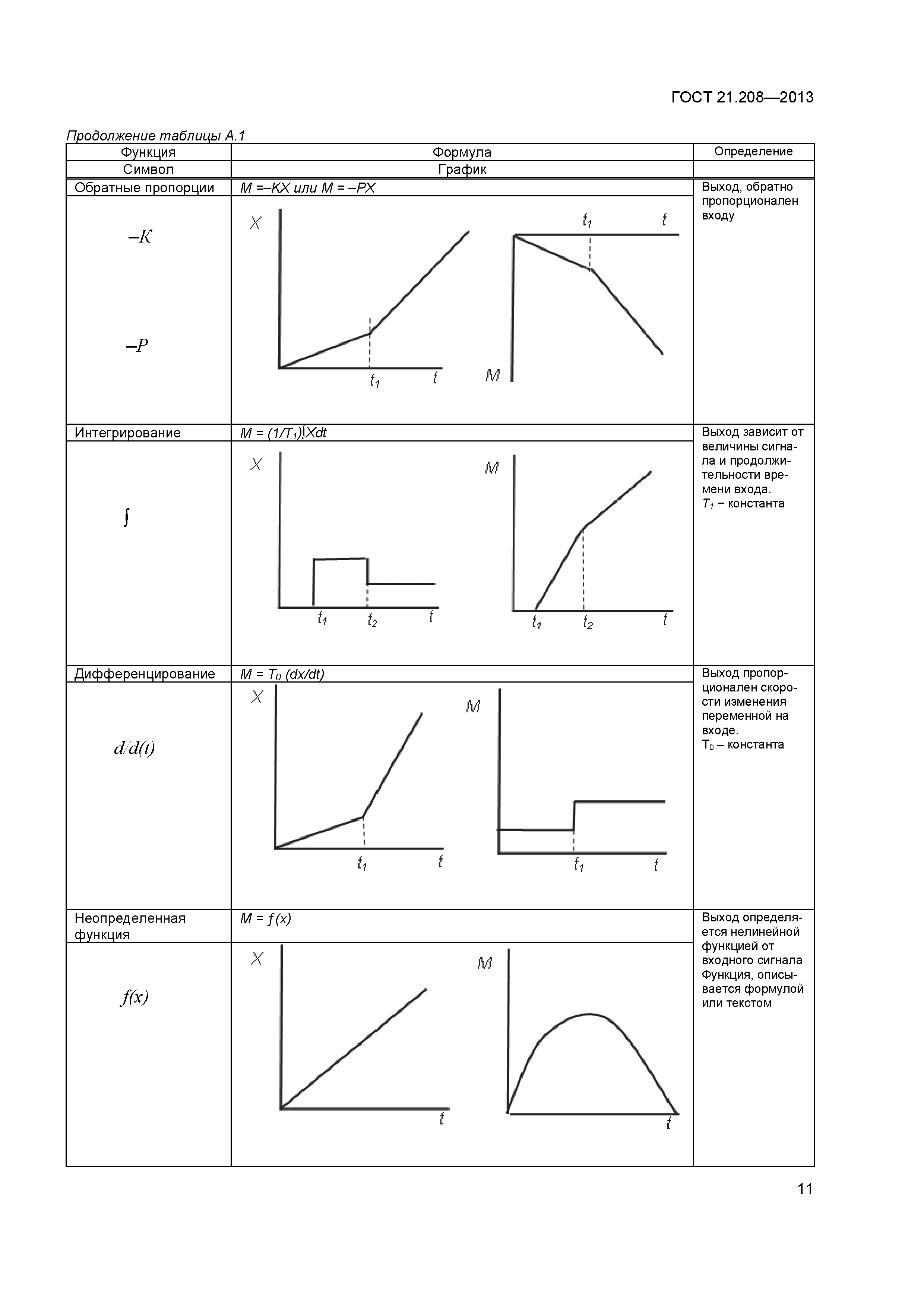

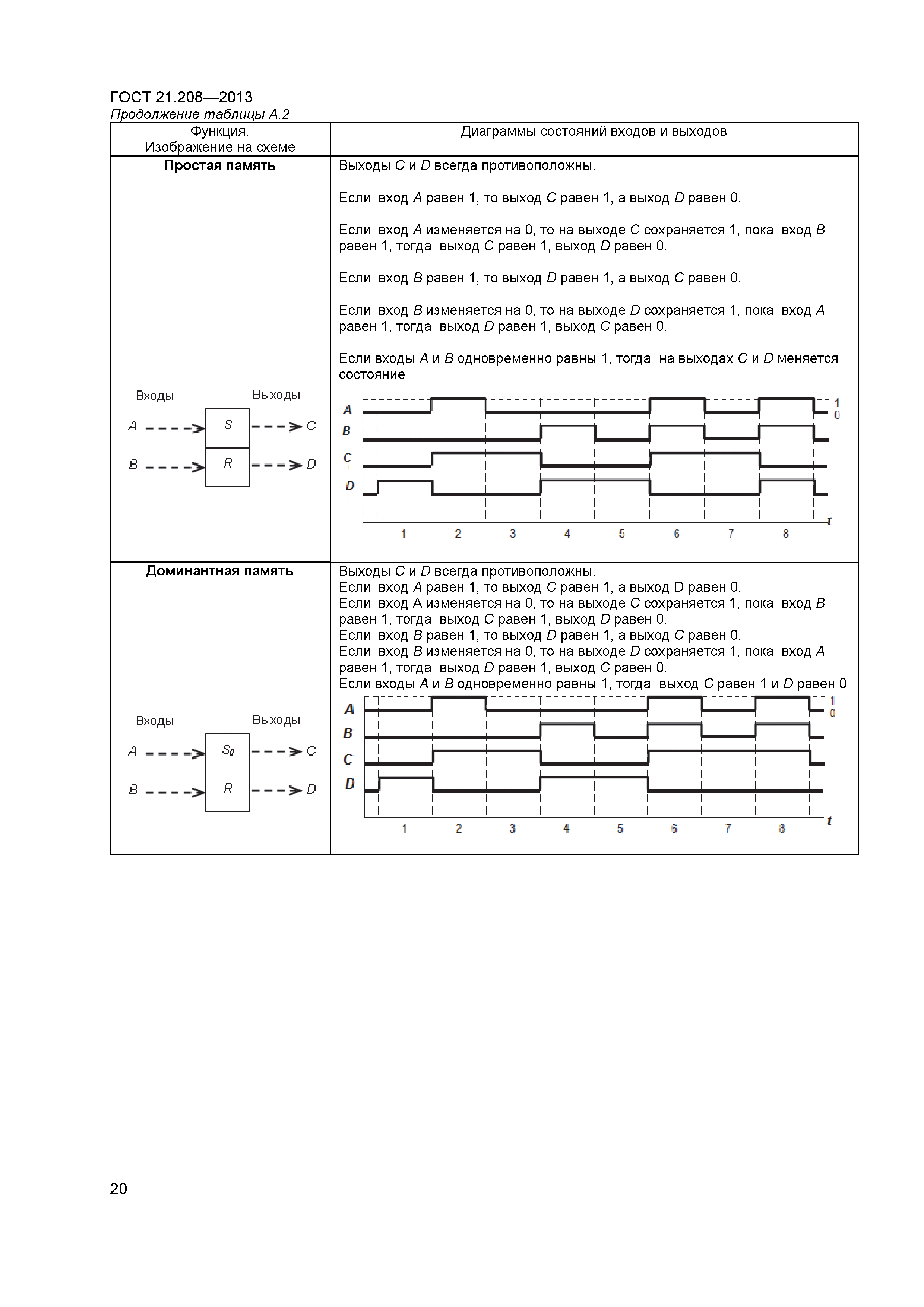

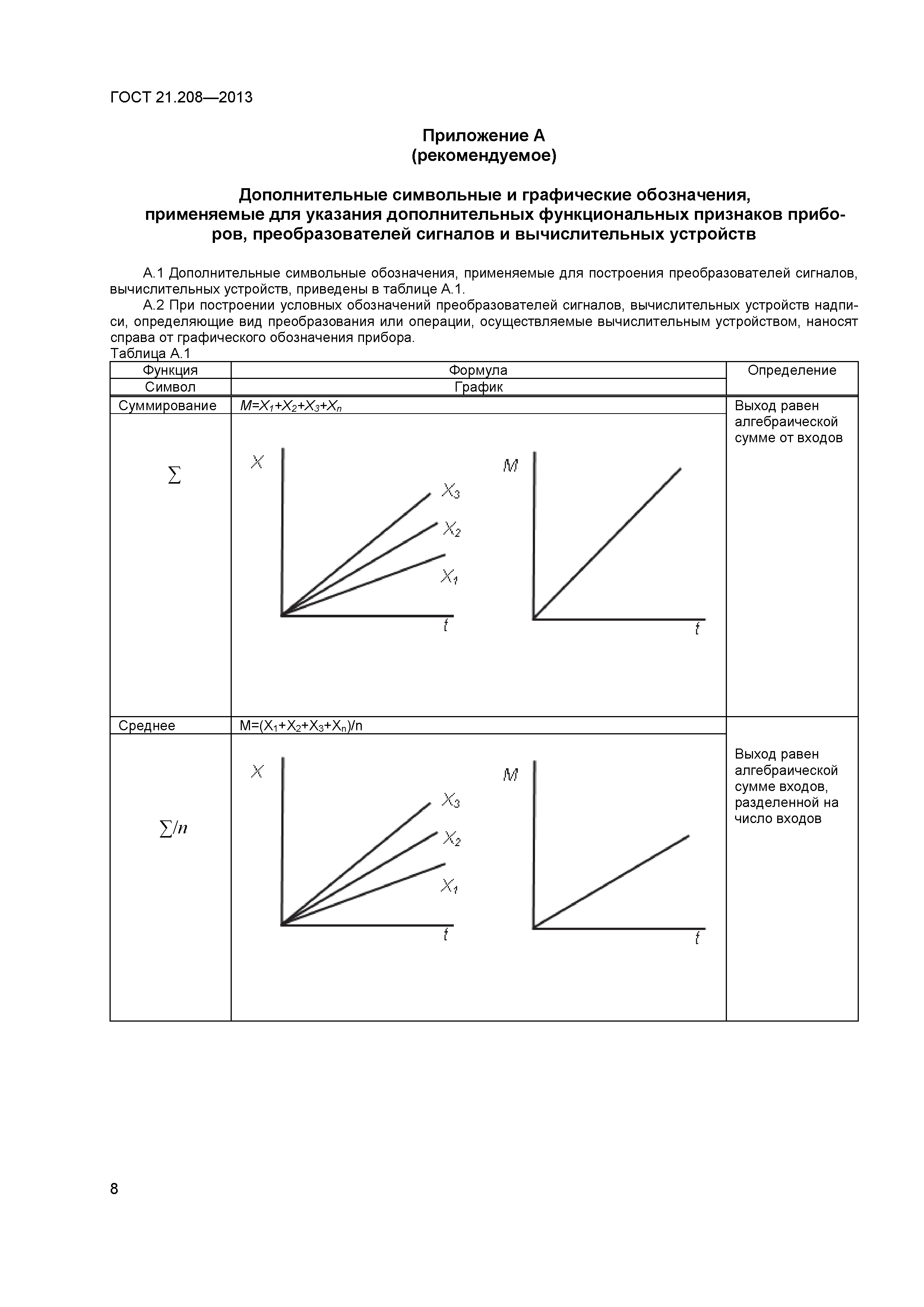

Оглавление:	1 Область применения 2 Нормативные ссылки 3 Термины, определения и сокращения 4 Условные обозначения приборов и средств автоматизации в схемах 5 Правила построения условных обозначений приборов и средств автоматизации в схемах 6 Размеры условных обозначений Приложение А (рекомендуемое) дополнительные символьные и графические обозначения, применяемые для указания дополнительных функциональных признаков приборов, преобразователей сигналов и вычислительных устройств Приложение Б (справочное) Примеры построения условных обозначений приборов и средств автоматизации
Разработан:	ОАО Ассоциация Монтажавтоматика
Утверждён:	14.11.2013 Межгосударственный Совет по стандартизации, метрологии и сертификации (Inter-Governmental Council on Standardization, Metrology, and Certification 44) 17.12.2013 Федеральное агентство по техническому регулированию и метрологии (2311-ст)
Издан:	Стандартинформ (2014 г. ) Стандартинформ (2015 г. )
Расположен в:	Техническая документация Электроэнергия ОБЩИЕ ПОЛОЖЕНИЯ. ТЕРМИНОЛОГИЯ. СТАНДАРТИЗАЦИЯ. ДОКУМЕНТАЦИЯ Графические обозначения Графические обозначения для машиностроительных и строительных чертежей, диаграмм, планов, карт и соответствующей технической документации на продукцию Экология ОБЩИЕ ПОЛОЖЕНИЯ. ТЕРМИНОЛОГИЯ. СТАНДАРТИЗАЦИЯ. ДОКУМЕНТАЦИЯ Графические обозначения Графические обозначения для машиностроительных и строительных чертежей, диаграмм, планов, карт и соответствующей технической документации на продукцию Строительство Нормативные документы Документы Системы нормативных документов в строительстве Организационно-методические нормативные документы к.11 Инженерные изыскания для строительства и проектирование
Список изменений:	Поправка от 04.03.2015 (ИУС 2-2015)
Заменяет собой:	ГОСТ 21.404-85 «Система проектной документации для строительства. Автоматизация технологических процессов. Обозначения условные приборов и средств автоматизации в схемах»
Нормативные ссылки:	ГОСТ 2.303-68 «Единая система конструкторской документации. Линии» ГОСТ 2.721-74 «Единая система конструкторской документации. Обозначения условные графические в схемах. Обозначения общего применения» ГОСТ 21.408-2013 «Система проектной документации для строительства. Правила выполнения рабочей документации автоматизации технологических процессов» ГОСТ 1.2-2009 «Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Правила разработки, принятия, применения, обновления и отмены» ГОСТ 21.404-85 «Система проектной документации для строительства. Автоматизация технологических процессов. Обозначения условные приборов и средств автоматизации в схемах» ГОСТ 1.0-92 «Межгосударственная система стандартизации. Основные положения»

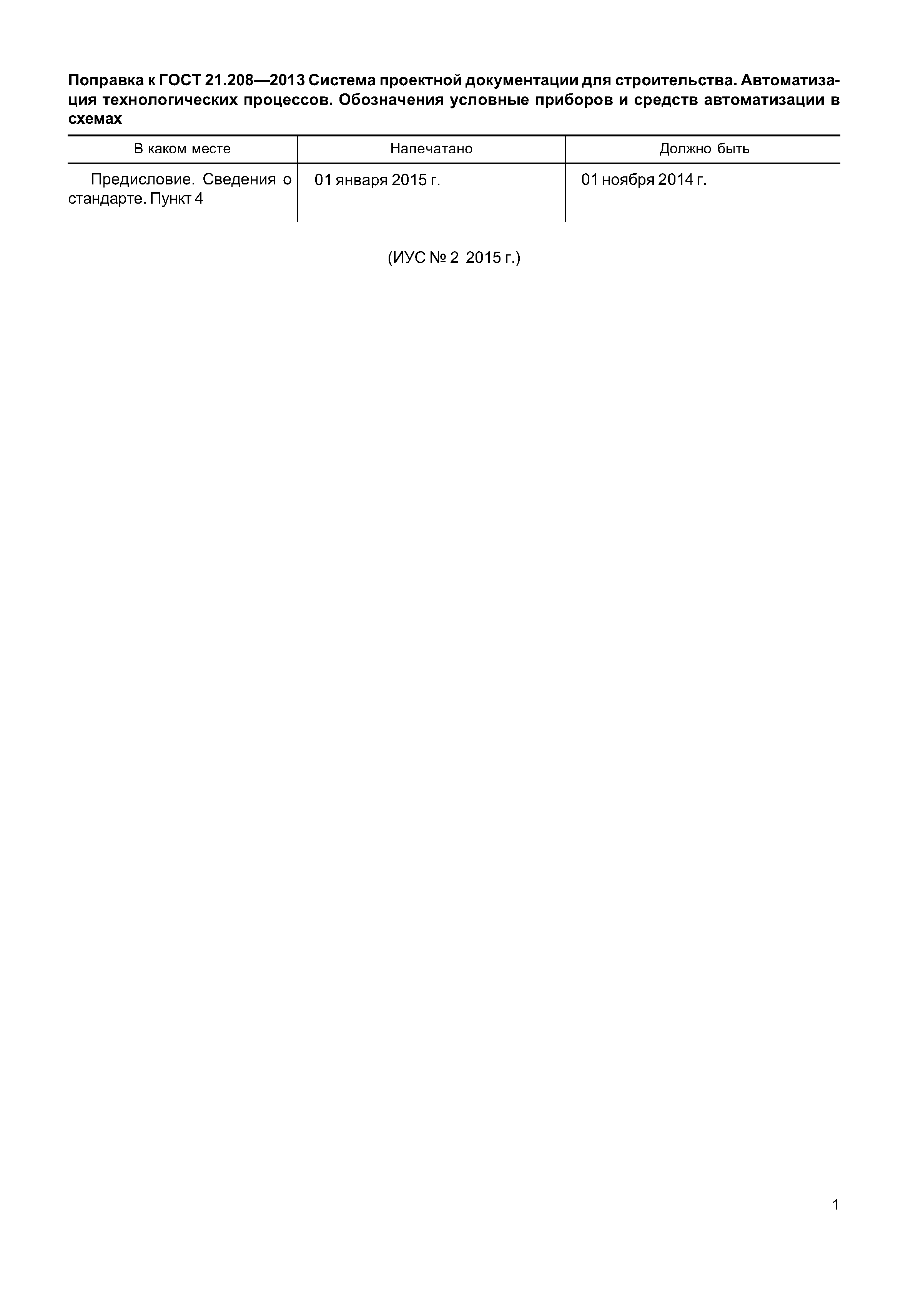

Текстовое изменение Поправка от 04.03.2015
