ГОСТ 21.408-2013

Система проектной документации для строительства. Правила выполнения рабочей документации автоматизации технологических процессов

Обозначение:	ГОСТ 21.408-2013
Обозначение англ:	GOST 21.408-2013
Статус:	взамен
Название рус.:	Система проектной документации для строительства. Правила выполнения рабочей документации автоматизации технологических процессов
Название англ.:	System of design documents for construction. Rules of industrial process automation working documentation execution
Дата добавления в базу:	21.05.2015
Дата актуализации:	05.05.2017
Дата введения:	01.11.2014
Область применения:	Стандарт устанавливает состав и правила оформления рабочей документации систем автоматизации технологических процессов и инженерных систем, зданий и сооружений проектируемых объектов строительства различного назначения.

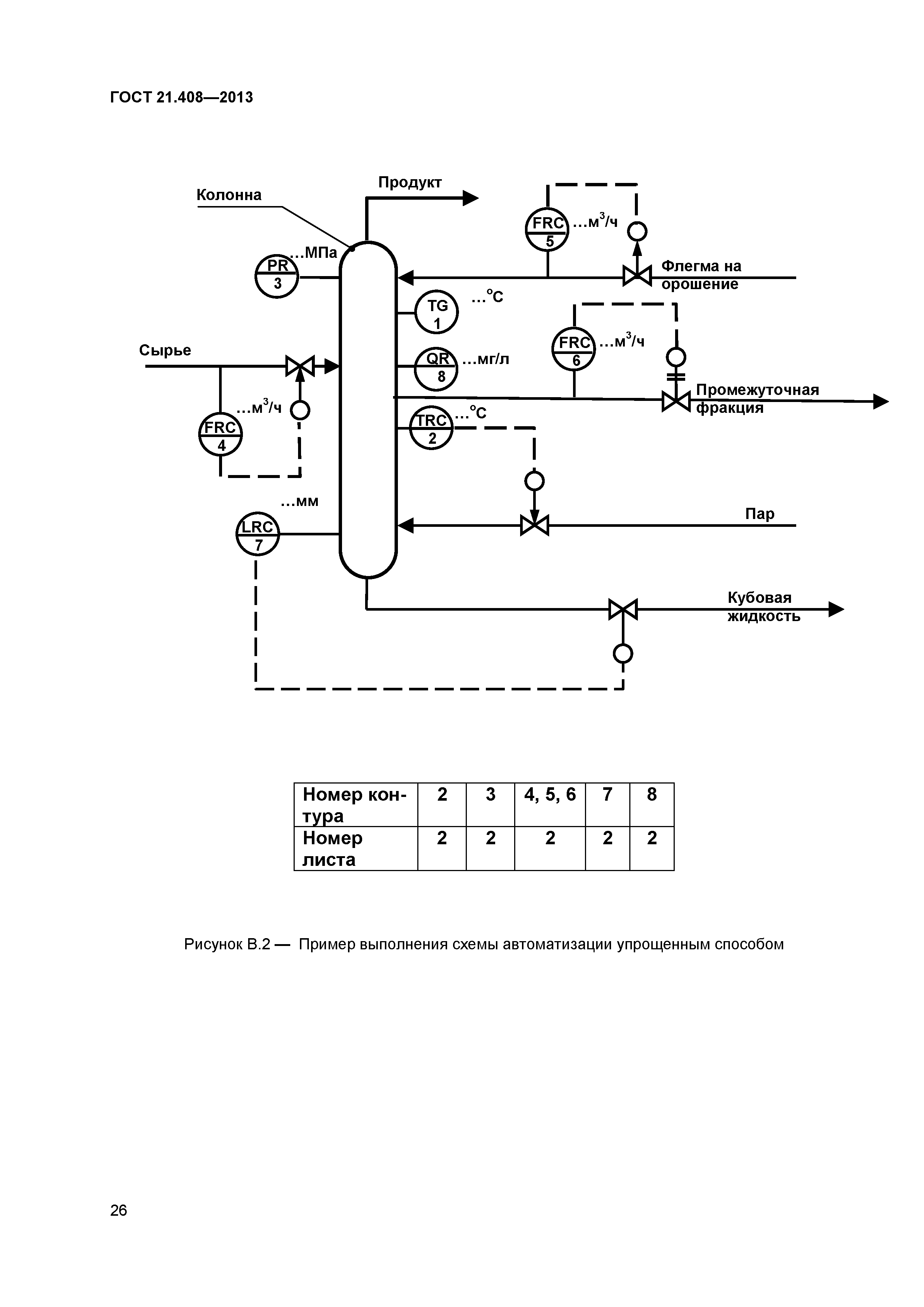

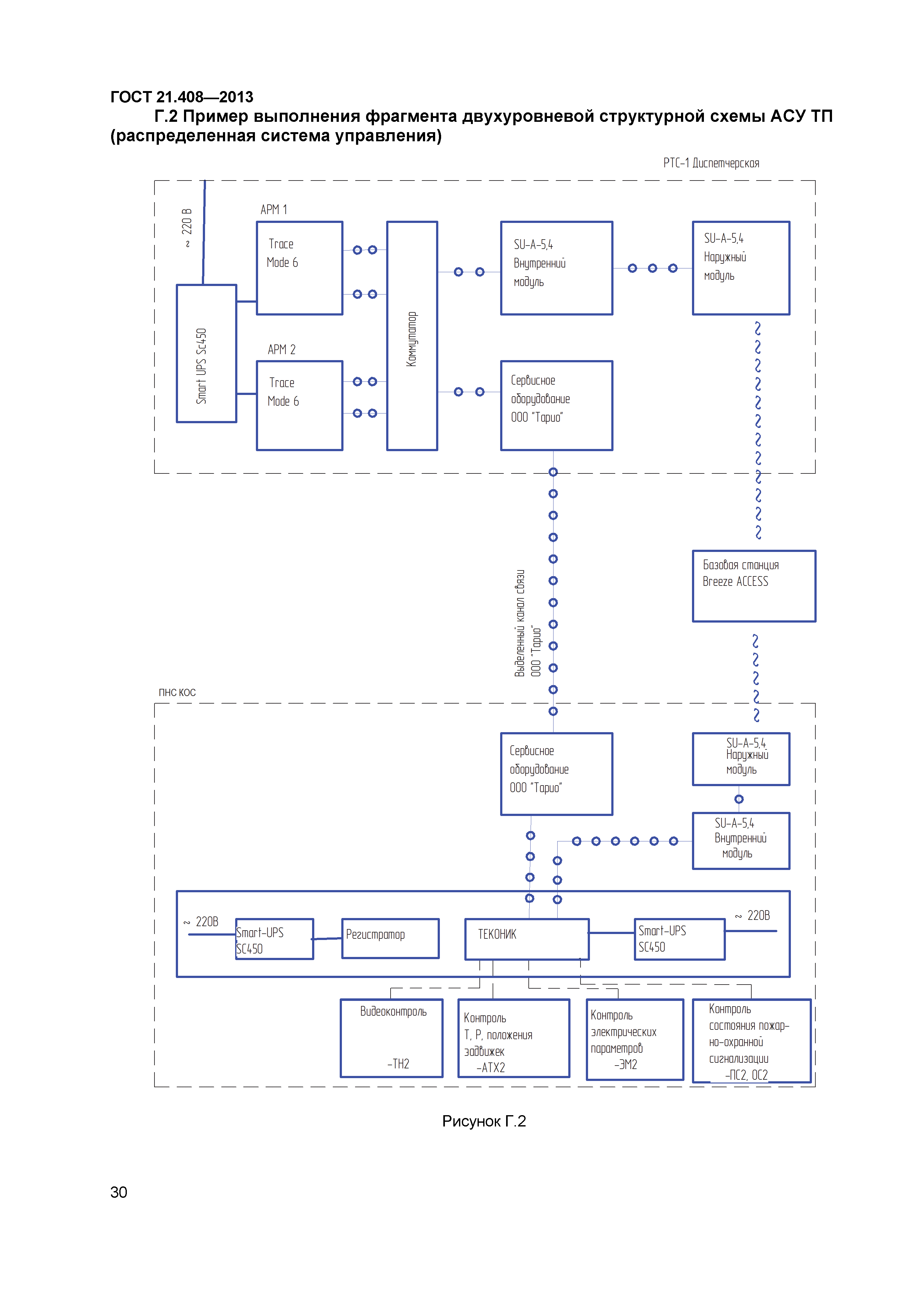

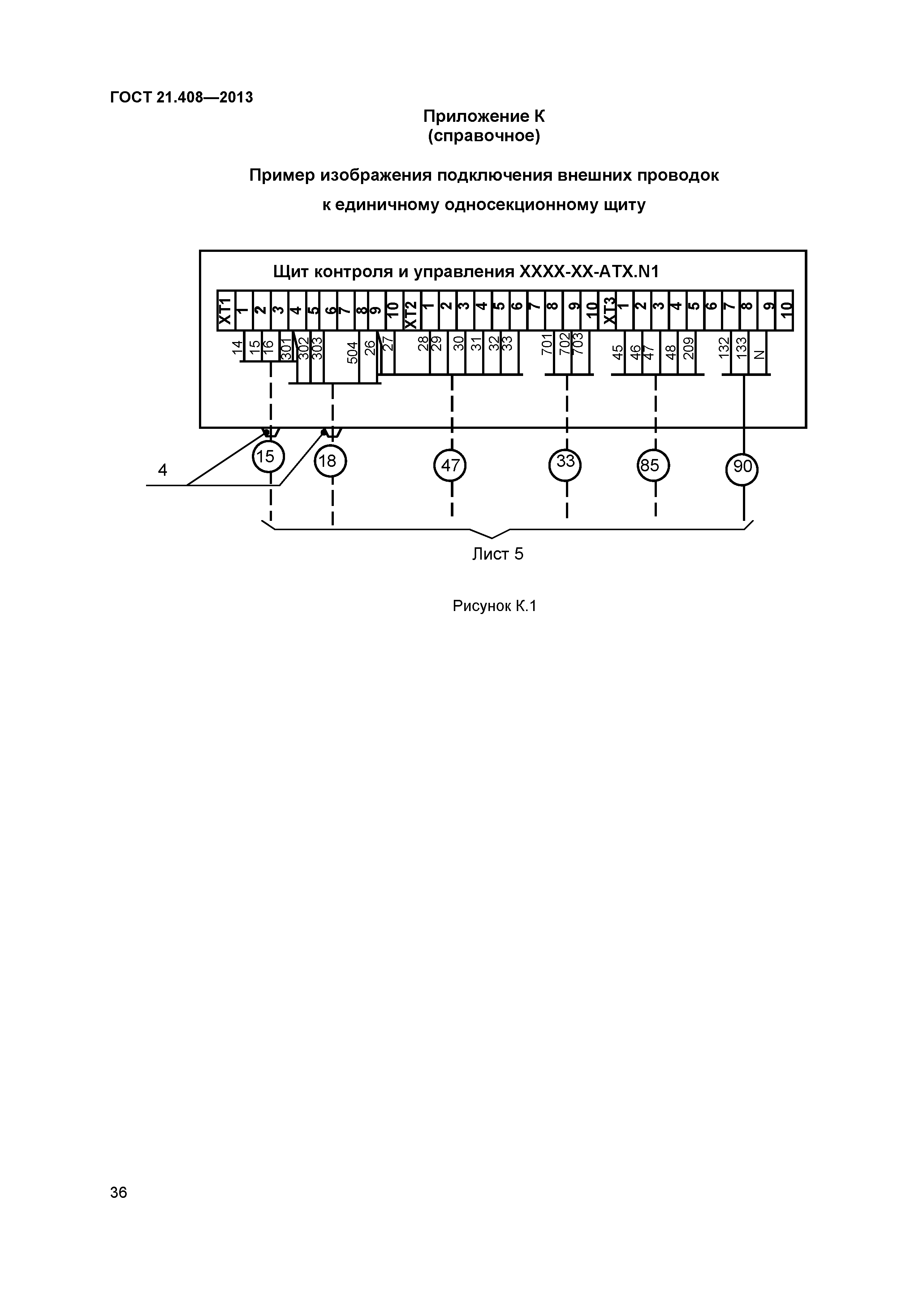

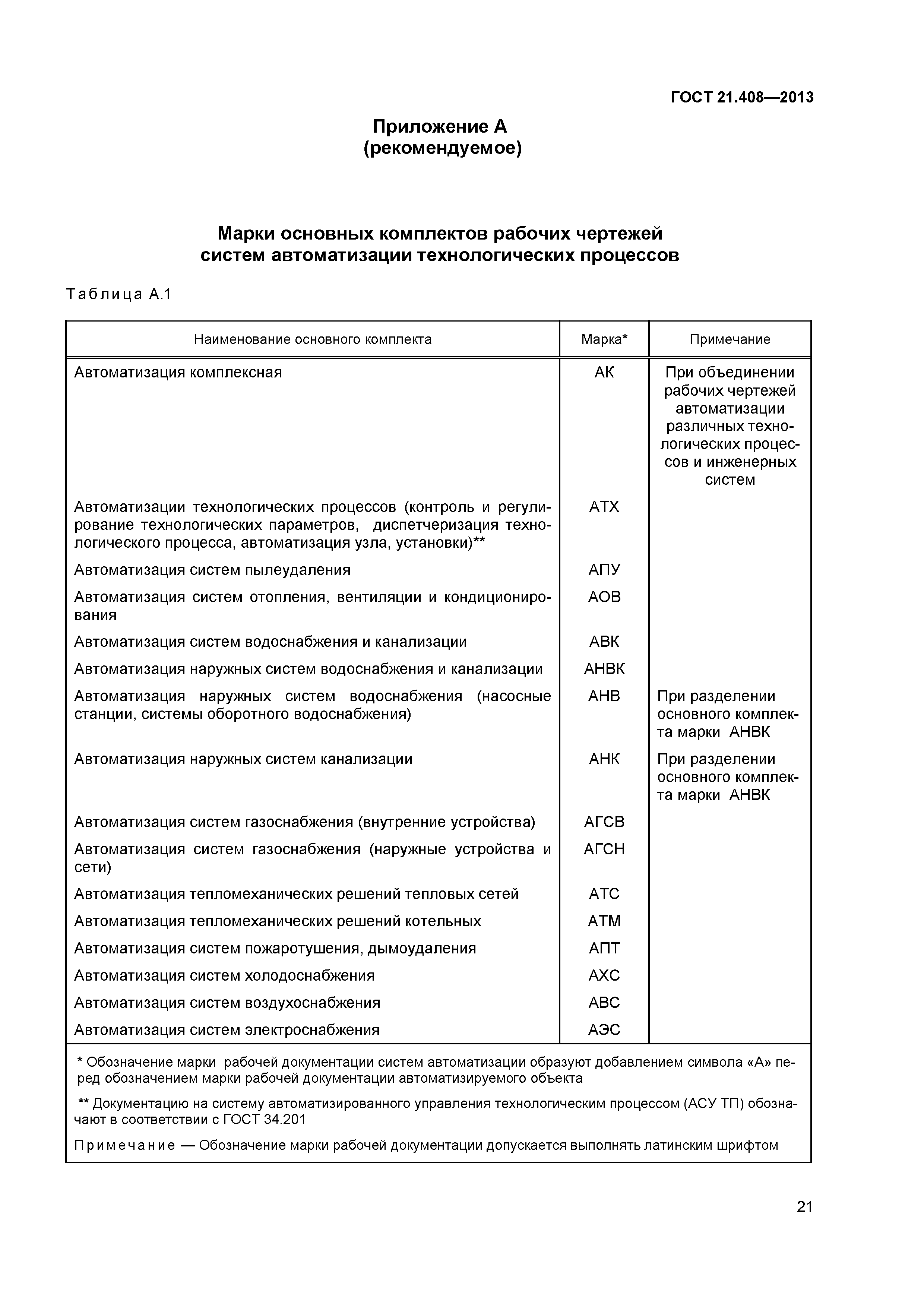

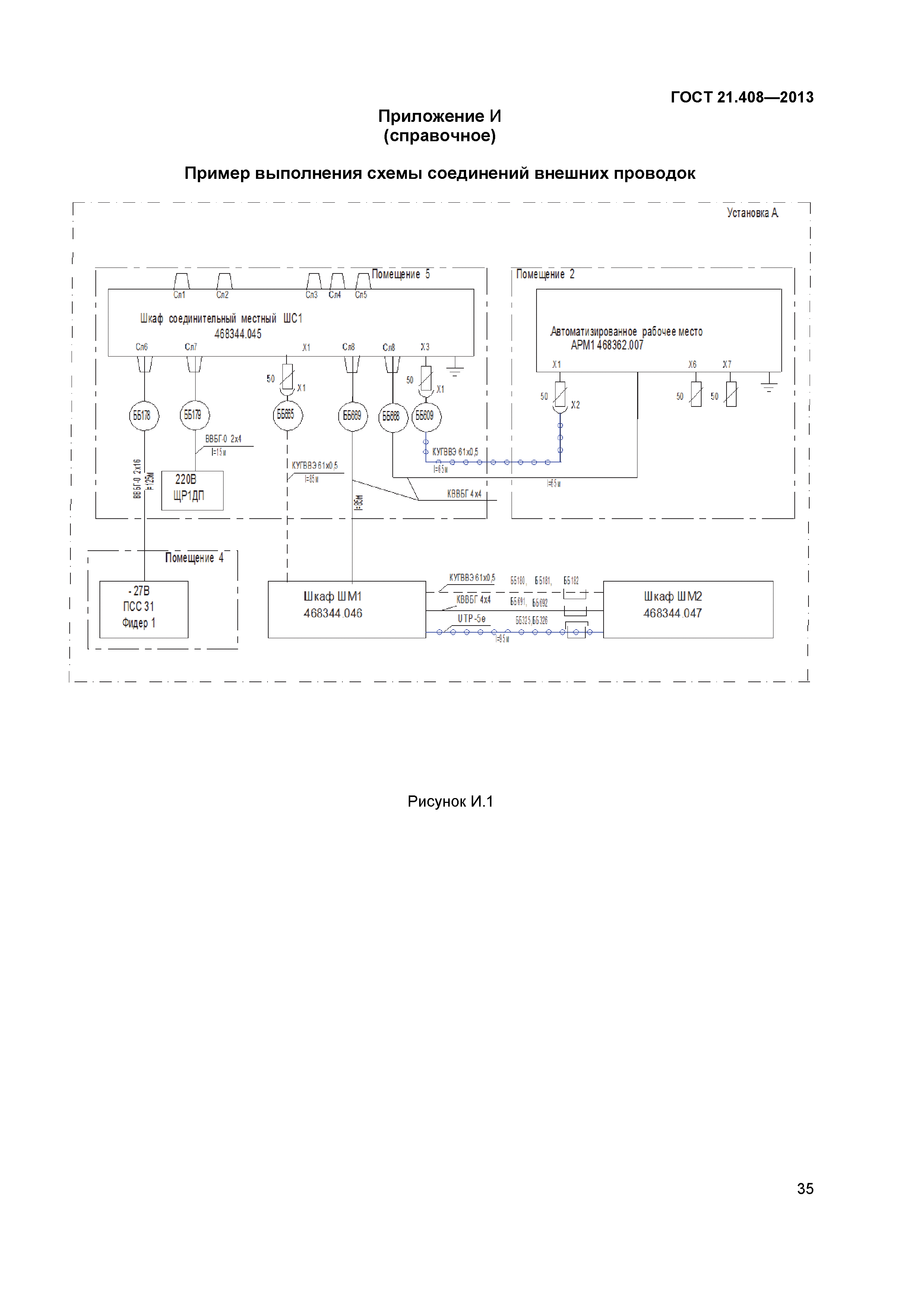

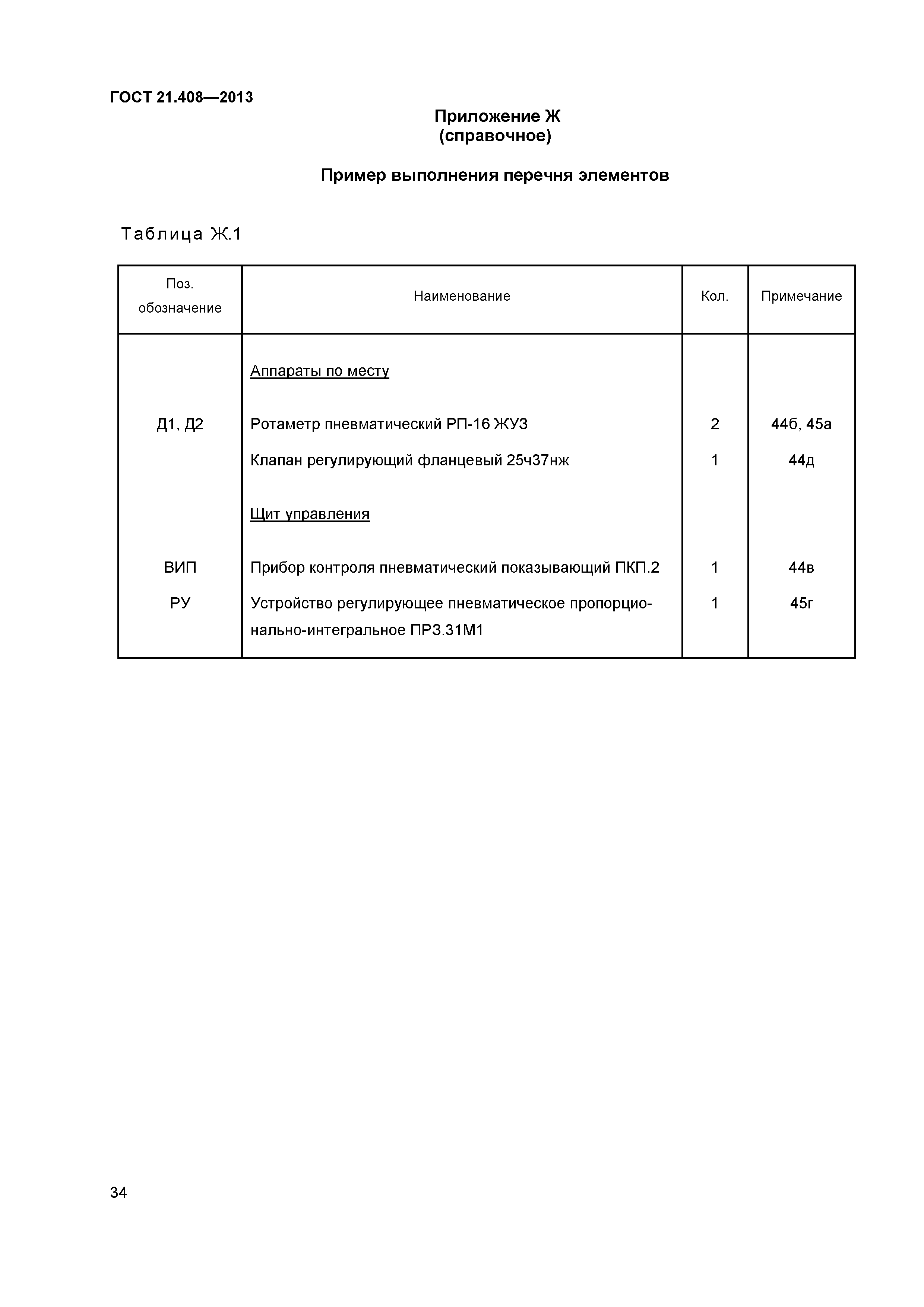

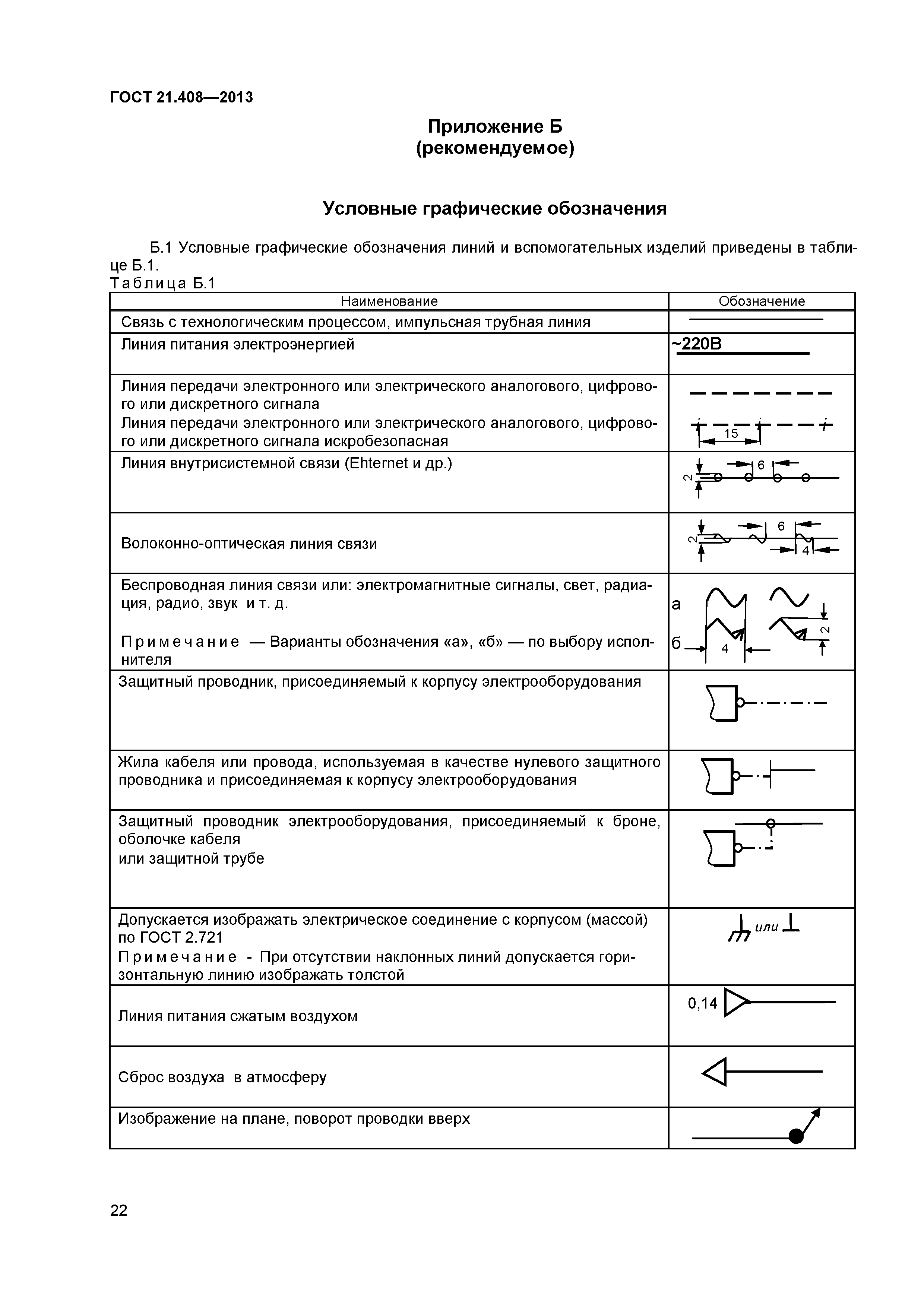

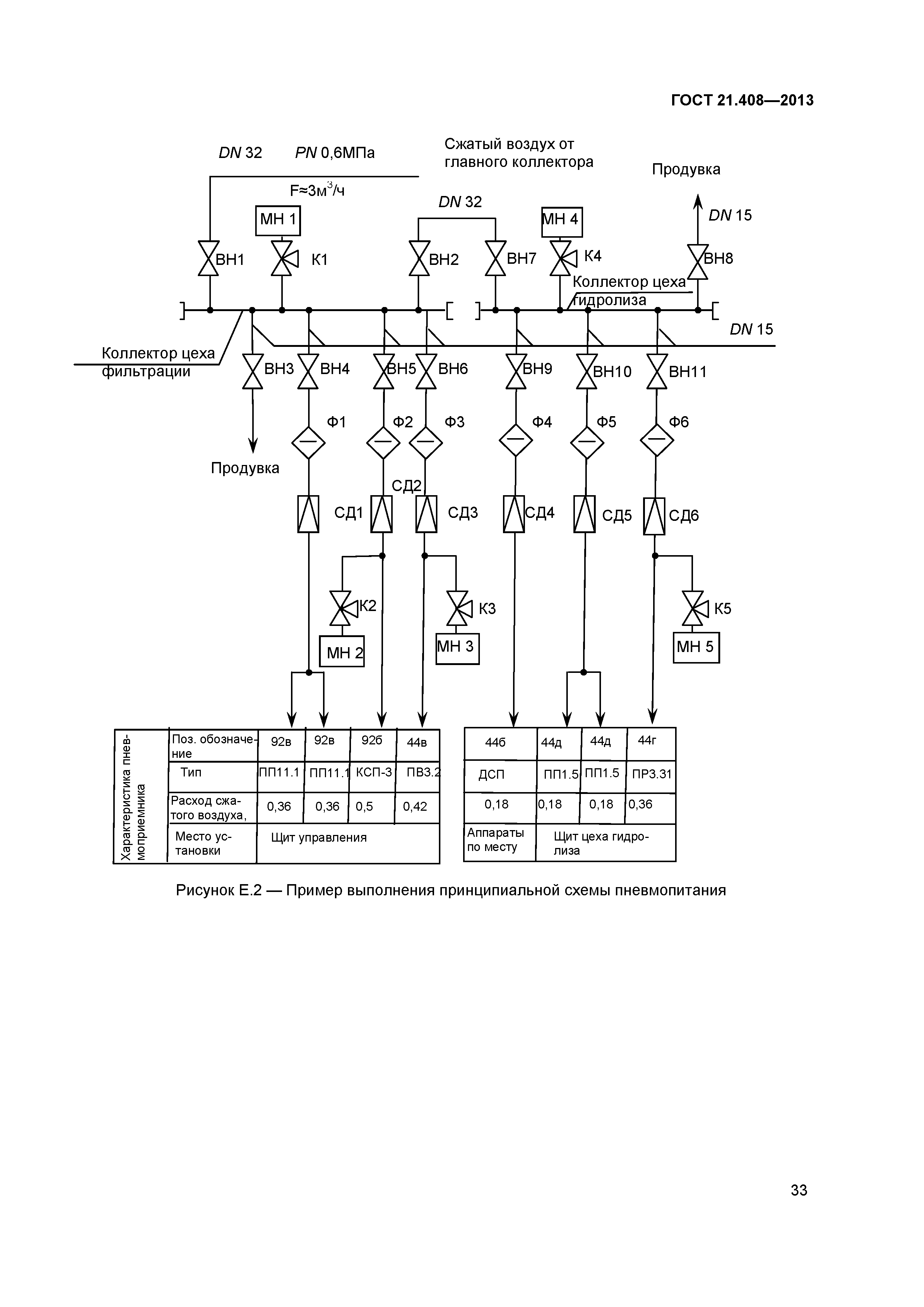

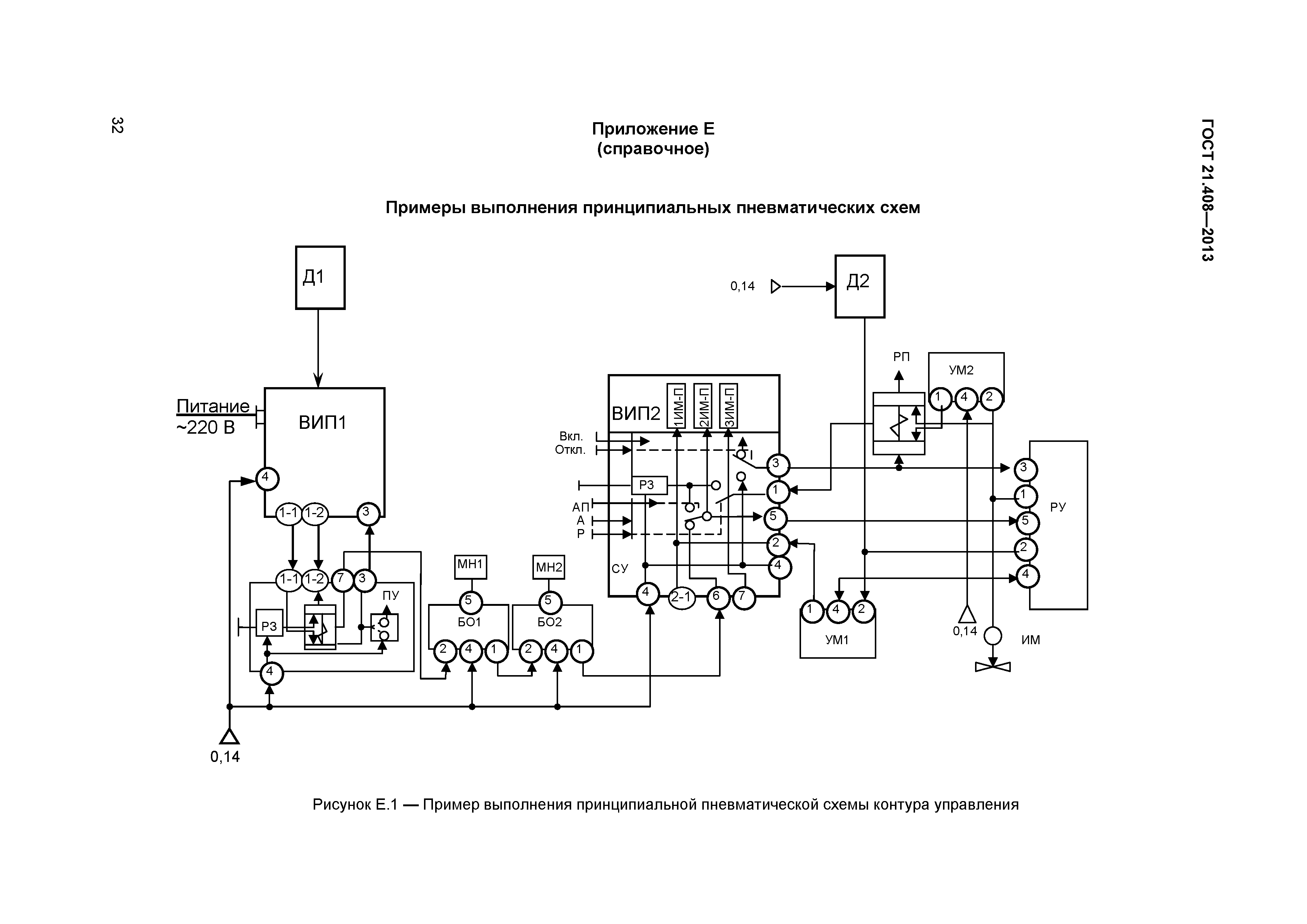

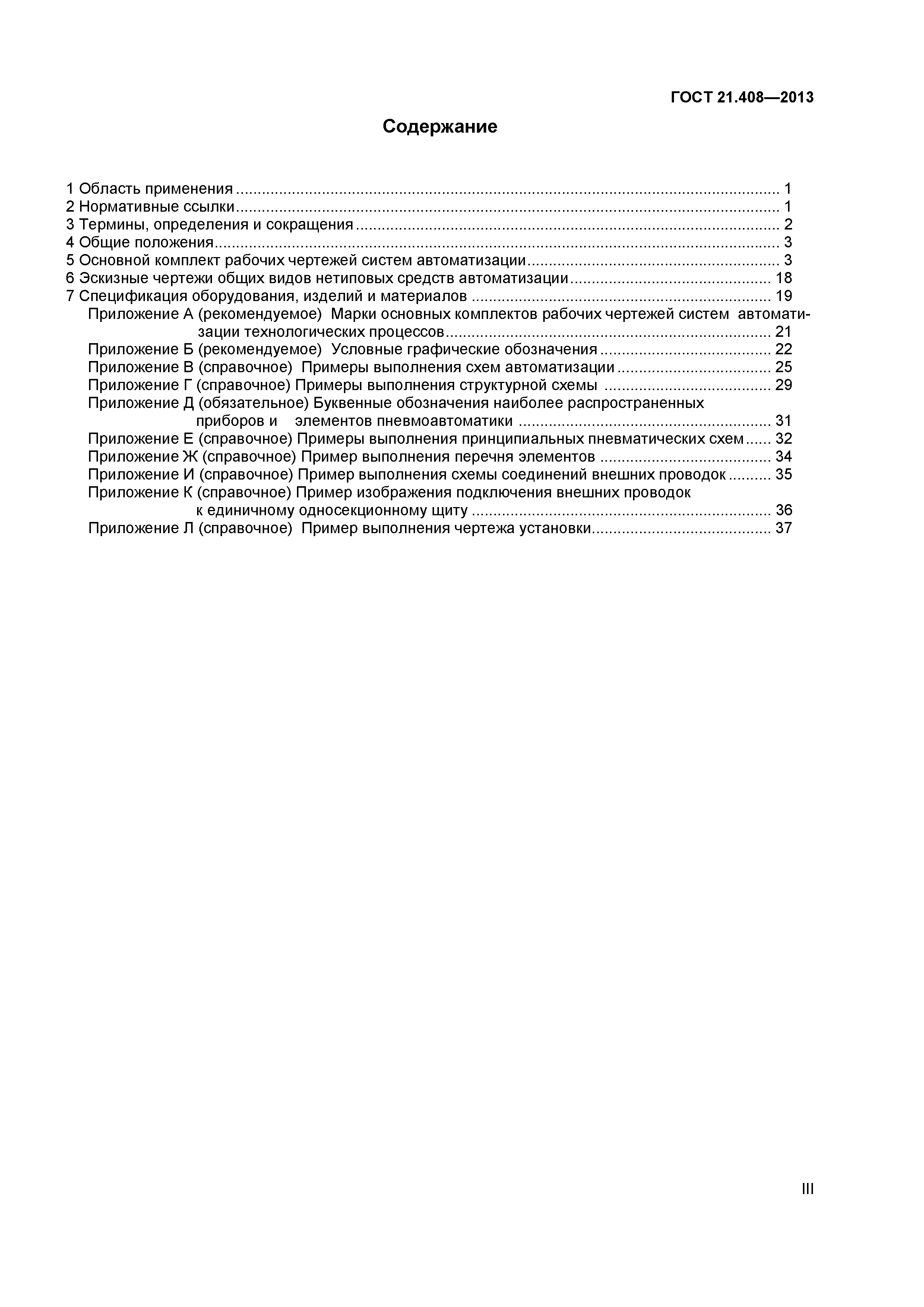

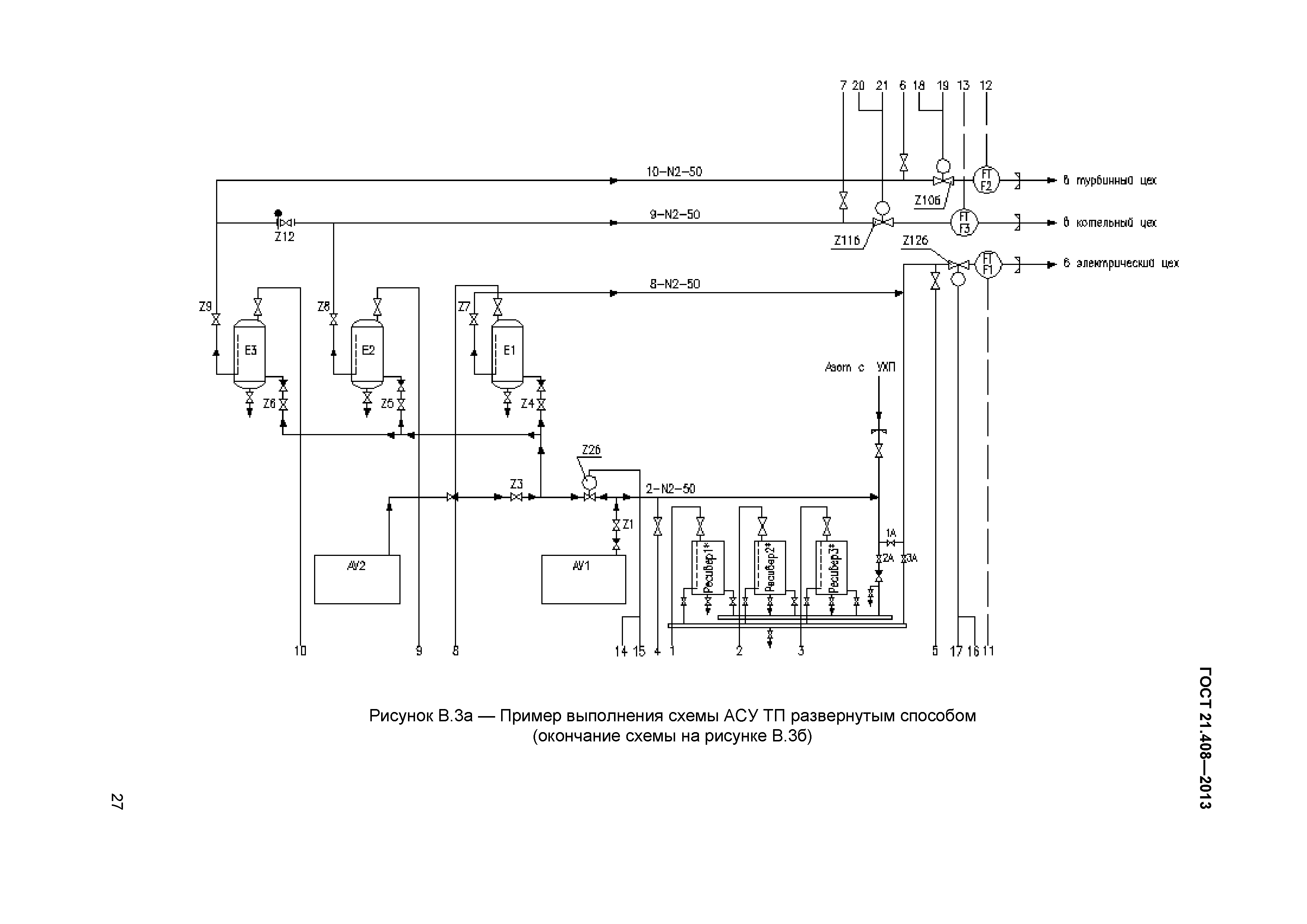

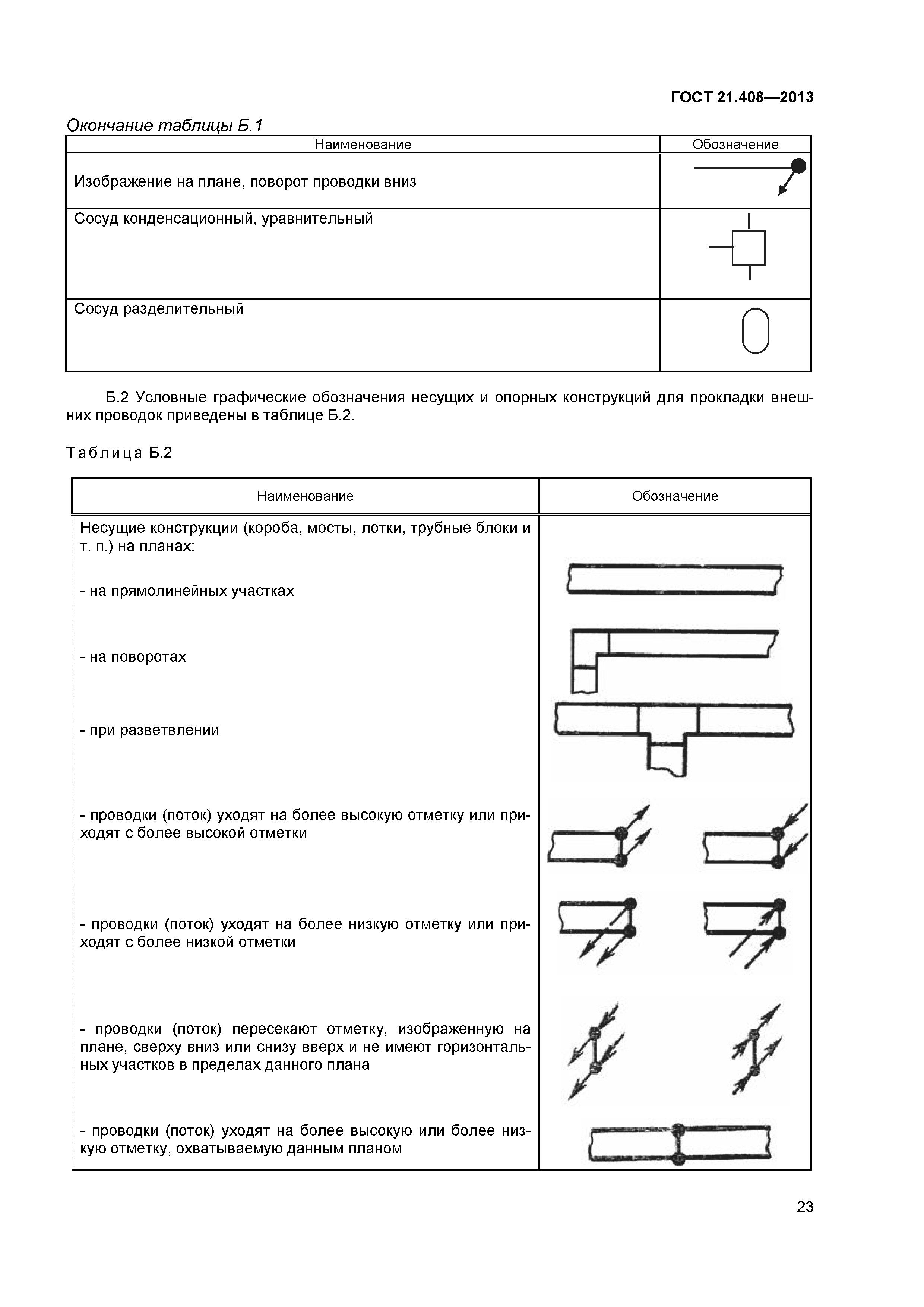

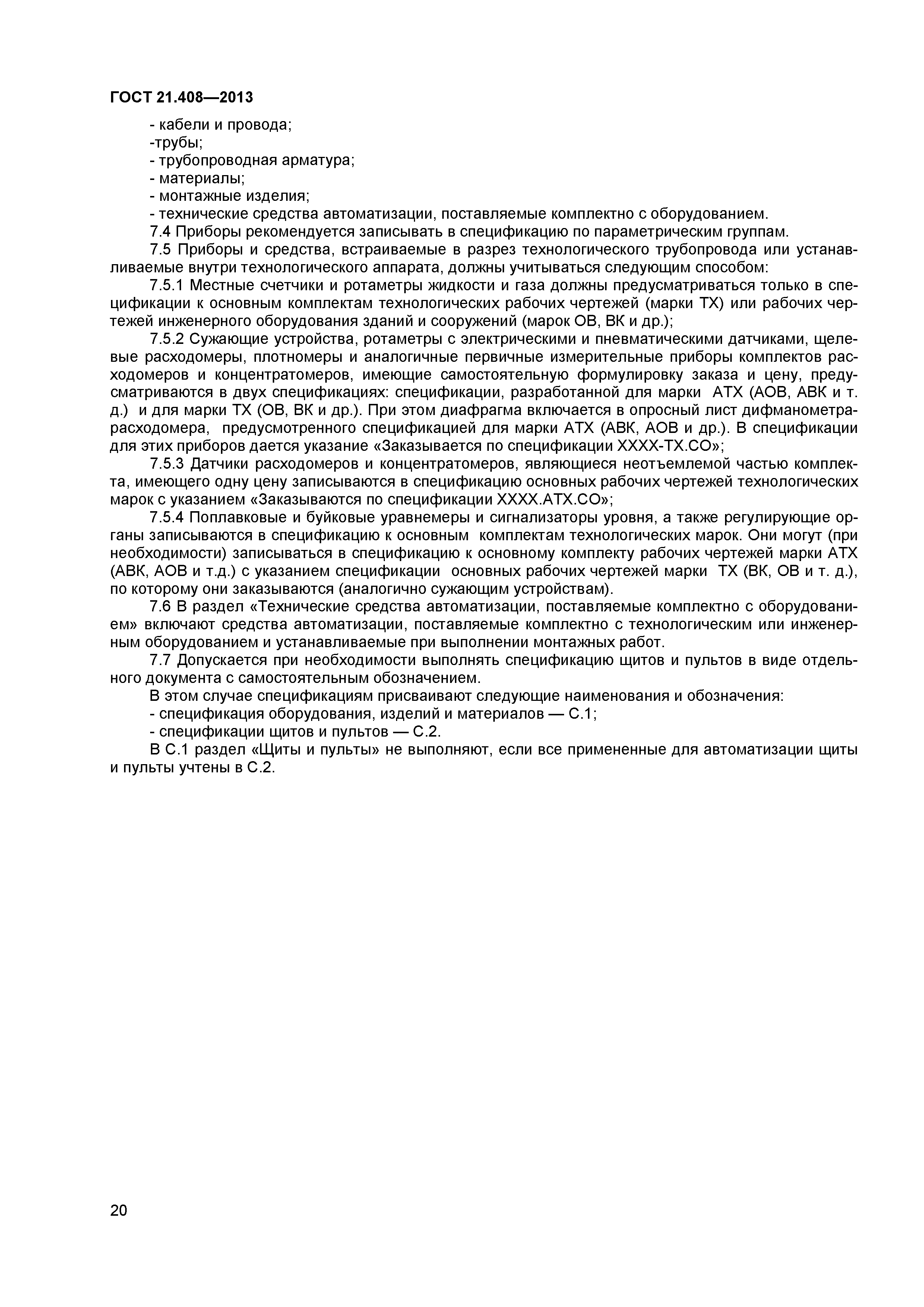

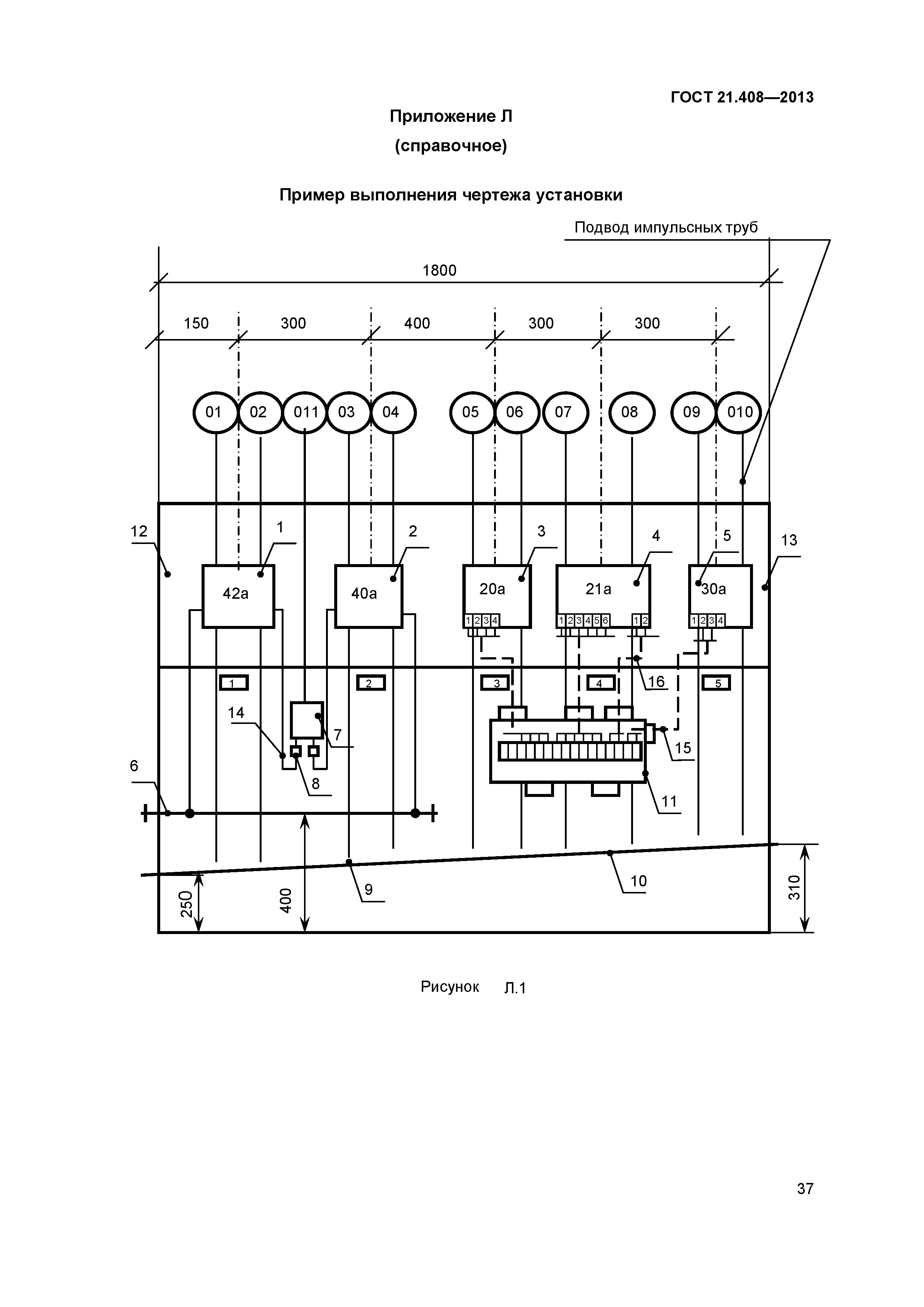

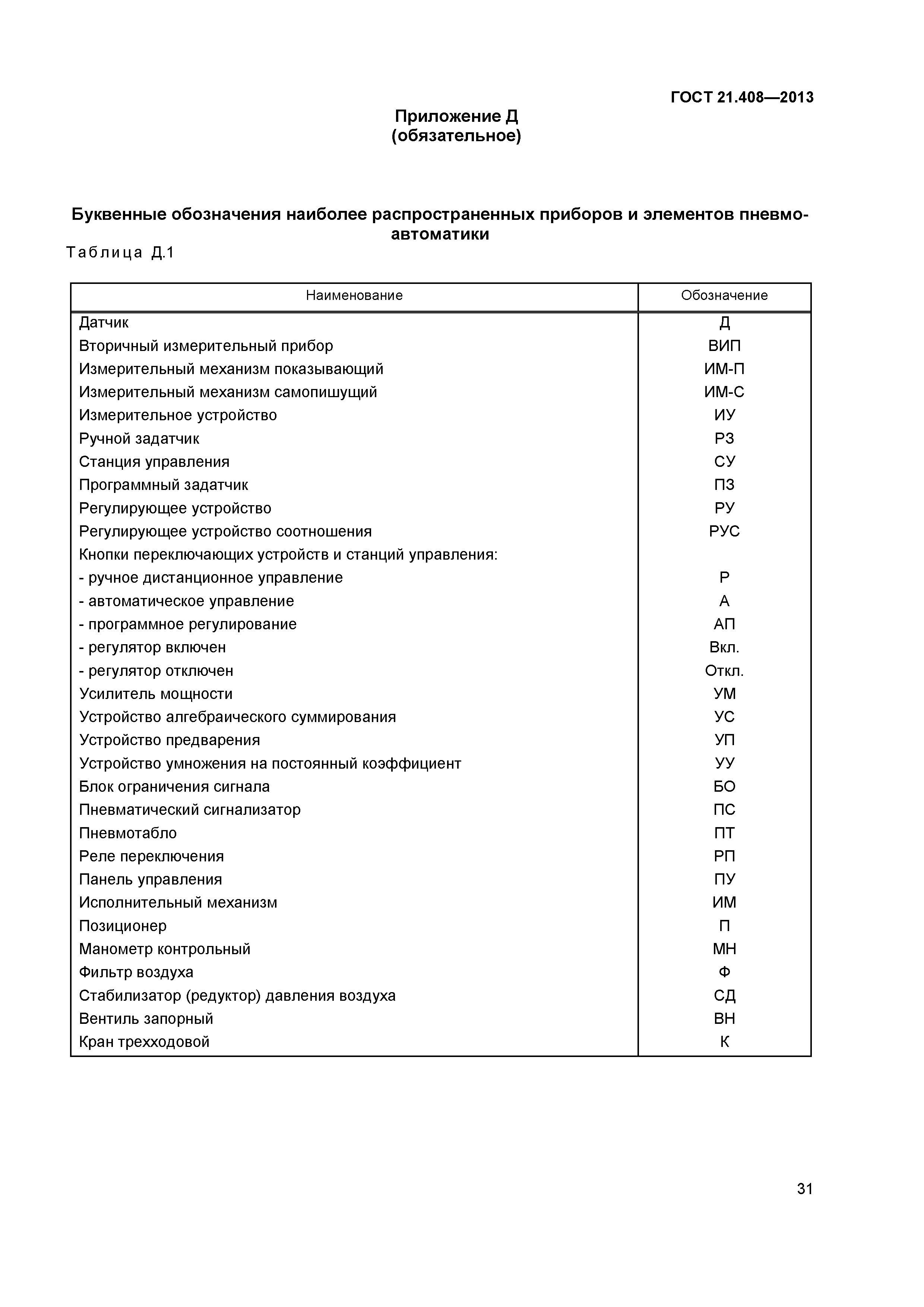

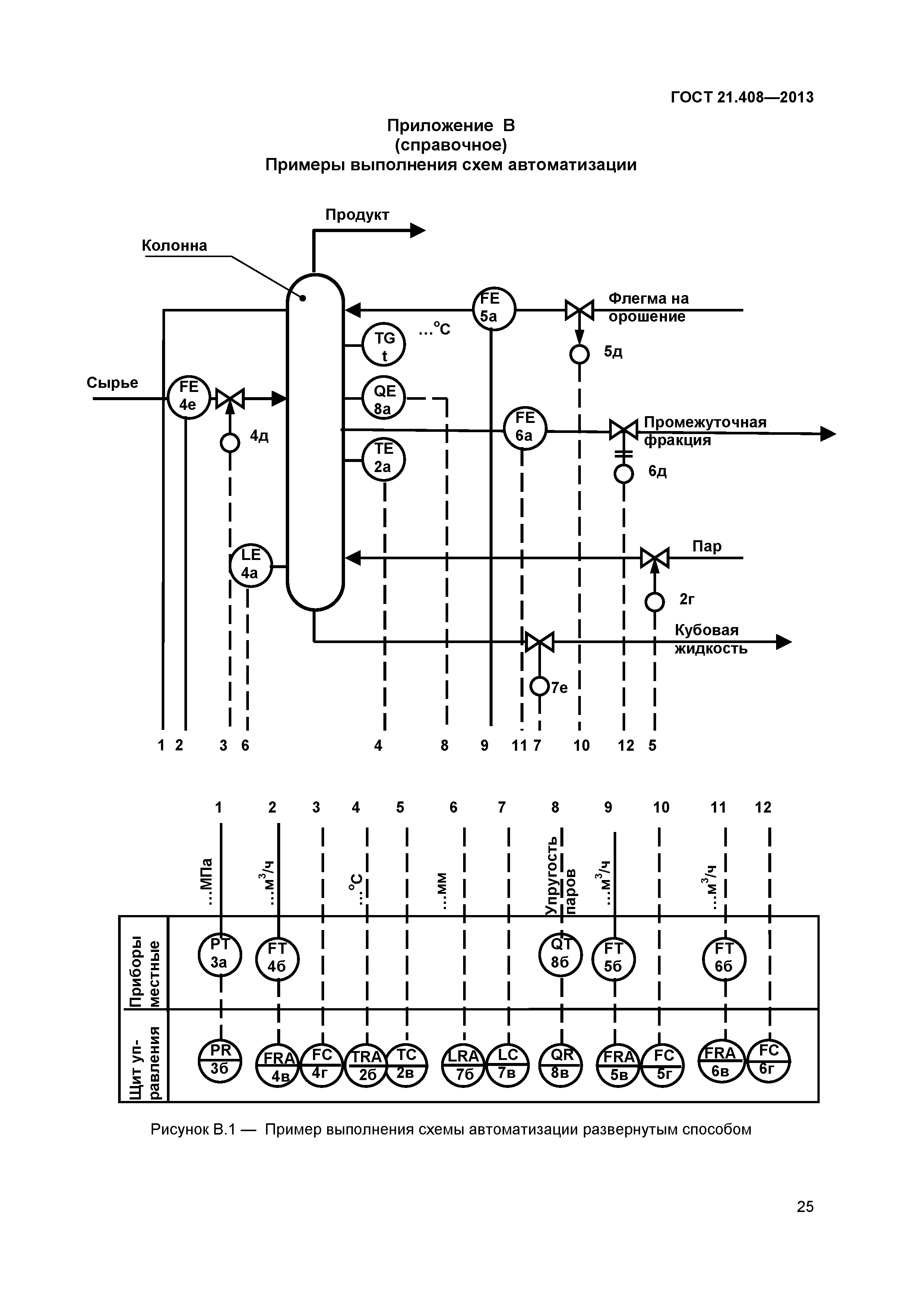

Оглавление:	1 Область применения 2 Нормативные ссылки 3 Термины, определения и сокращения 4 Общие положения 5 Основной комплект рабочих чертежей систем автоматизации 6 Эскизные чертежи общих видов нетиповых средств автоматизации 7 Спецификация оборудования, изделий и материалов Приложение А (рекомендуемое) Марки основных комплектов рабочих чертежей систем технологических процессов Приложение Б (рекомендуемое) Условные графические обозначения Приложение В (справочное) Примеры выполнения схем автоматизации Приложение Г (справочное) Примеры выполнения структурной схемы Приложение Д (обязательное) Буквенные обозначения наиболее распространенных приборов и элементов пневмоавтоматики Приложение Е (справочное) Примеры выполнения принципиальных пневматических схем Приложение Ж (справочное) Пример выполнения перечня элементов Приложение И (справочное) Пример выполнения схемы соединений внешних проводок Приложение К (справочное) Пример изображения подключения внешних проводок к единичному односекционному щиту Приложение Л (справочное) Пример выполнения чертежа установки
Разработан:	ОАО Ассоциация Монтажавтоматика
Утверждён:	14.11.2013 Межгосударственный Совет по стандартизации, метрологии и сертификации (Inter-Governmental Council on Standardization, Metrology, and Certification 44) 17.12.2013 Федеральное агентство по техническому регулированию и метрологии (2293-ст)
Издан:	Стандартинформ (2014 г. )
Расположен в:	Техническая документация Электроэнергия ОБЩИЕ ПОЛОЖЕНИЯ. ТЕРМИНОЛОГИЯ. СТАНДАРТИЗАЦИЯ. ДОКУМЕНТАЦИЯ Технические чертежи Экология ОБЩИЕ ПОЛОЖЕНИЯ. ТЕРМИНОЛОГИЯ. СТАНДАРТИЗАЦИЯ. ДОКУМЕНТАЦИЯ Технические чертежи Строительство Нормативные документы Документы Системы нормативных документов в строительстве Организационно-методические нормативные документы к.11 Инженерные изыскания для строительства и проектирование
Список изменений:	Поправка от 03.04.2015 (ИУС 3-2015) Поправка от 20.02.2016 (ИУС 2-2016)
Заменяет собой:	ГОСТ 21.408-93 «Система проектной документации для строительства. Правила выполнения рабочей документации автоматизации технологических процессов»
Нормативные ссылки:	ГОСТ 21.114-95 «Система проектной документации для строительства. Правила выполнения эскизных чертежей общих видов нетиповых изделий» ГОСТ 21.401-88 «Система проектной документации для строительства. Технология производства. Основные требования к рабочим чертежам» ГОСТ 21.614-88 «Система проектной документации для строительства. Изображения условные графические электрооборудования и проводок на планах» ГОСТ 2.721-74 «Единая система конструкторской документации. Обозначения условные графические в схемах. Обозначения общего применения» ГОСТ 21.101-97 «Система проектной документации для строительства. Основные требования к проектной и рабочей документации» ГОСТ 2.780-96 «Единая система конструкторской документации. Обозначения условные графические. Кондиционеры рабочей среды, емкости гидравлические и пневматические» ГОСТ 2.784-96 «Единая система конструкторской документации. Обозначения условные графические. Элементы трубопроводов» ГОСТ 34.201-89 «Информационная технология. Комплекс стандартов на автоматизированные системы. Виды, комплектность и обозначение документов при создании автоматизированных систем» ГОСТ 2.781-96 «Единая система конструкторской документации. Обозначения условные графические. Аппараты гидравлические и пневматические, устройства управления и приборы контрольно-измерительные» ГОСТ 2.791-74 «Единая система конструкторской документации. Обозначения условные графические. Отстойники и фильтры» ГОСТ 2.792-74 «Единая система конструкторской документации. Обозначения условные графические. Аппараты сушильные» ГОСТ 2.793-79 «Единая система конструкторской документации. Обозначения условные графические. Элементы и устройства машин и аппаратов химических производств. Общие обозначения» ГОСТ 2.794-79 «Единая система конструкторской документации. Обозначения условные графические. Устройства питающие и дозирующие» ГОСТ 2.795-80 «Единая система конструкторской документации. Обозначения условные графические. Центрифуги» ГОСТ 2.782-96 «Единая система конструкторской документации. Обозначения условные графические. Машины гидравлические и пневматические» ГОСТ 2.785-70 «Единая система конструкторской документации. Обозначения условные графические. Арматура трубопроводная» ГОСТ 2.788-74 «Единая система конструкторской документации. Обозначения условные графические. Аппараты выпарные» ГОСТ 2.789-74 «Единая система конструкторской документации. Обозначения условные графические. Аппараты теплообменные» ГОСТ 2.790-74 «Единая система конструкторской документации. Обозначения условные графические. Аппараты колонные» ГОСТ 2.732-68 «Единая система конструкторской документации. Обозначения условные графические в схемах. Источники света» ГОСТ 2.741-68 «Единая система конструкторской документации. Обозначения условные графические в схемах. Приборы акустические» ГОСТ 2.710-81 «Единая система конструкторской документации. Обозначения буквенно-цифровые в электрических схемах» ГОСТ 2.722-68 «Единая система конструкторской документации. Обозначения условные графические в схемах. Машины электрические» ГОСТ 8.417-2002 «Государственная система обеспечения единства измерений. Единицы величин» ГОСТ 24.302-80 «Система технической документации на АСУ. Общие требования к выполнению схем» ГОСТ 8.586.5-2005 «Государственная система обеспечения единства измерений. Измерение расхода и количества жидкостей и газов с помощью стандартных сужающих устройств. Часть 5. Методика выполнения измерений» ГОСТ 2.701-2008 «Единая система конструкторской документации. Схемы. Виды и типы. Общие требования к выполнению» ГОСТ 2.702-2011 «Единая система конструкторской документации. Правила выполнения электрических схем» ГОСТ Р 21.1101-2013 «Система проектной документации для строительства. Основные требования к проектной и рабочей документации» ГОСТ 21.208-2013 «Система проектной документации для строительства. Автоматизация технологических процессов. Обозначения условные приборов и средств автоматизации в схемах» ГОСТ 1.2-2009 «Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Правила разработки, принятия, применения, обновления и отмены» ГОСТ 21.110-2013 «Система проектной документации для строительства. Спецификация оборудования, изделий и материалов» ГОСТ 21.114-2013 «Система проектной документации для строительства. Правила выполнения эскизных чертежей общих видов нетиповых изделий» ГОСТ 2.721-68 «Единая система конструкторской документации. Обозначения условные графические в схемах. Обозначения общего применения» ГОСТ 21.408-93 «Система проектной документации для строительства. Правила выполнения рабочей документации автоматизации технологических процессов» ГОСТ 1.0-92 «Межгосударственная система стандартизации. Основные положения»

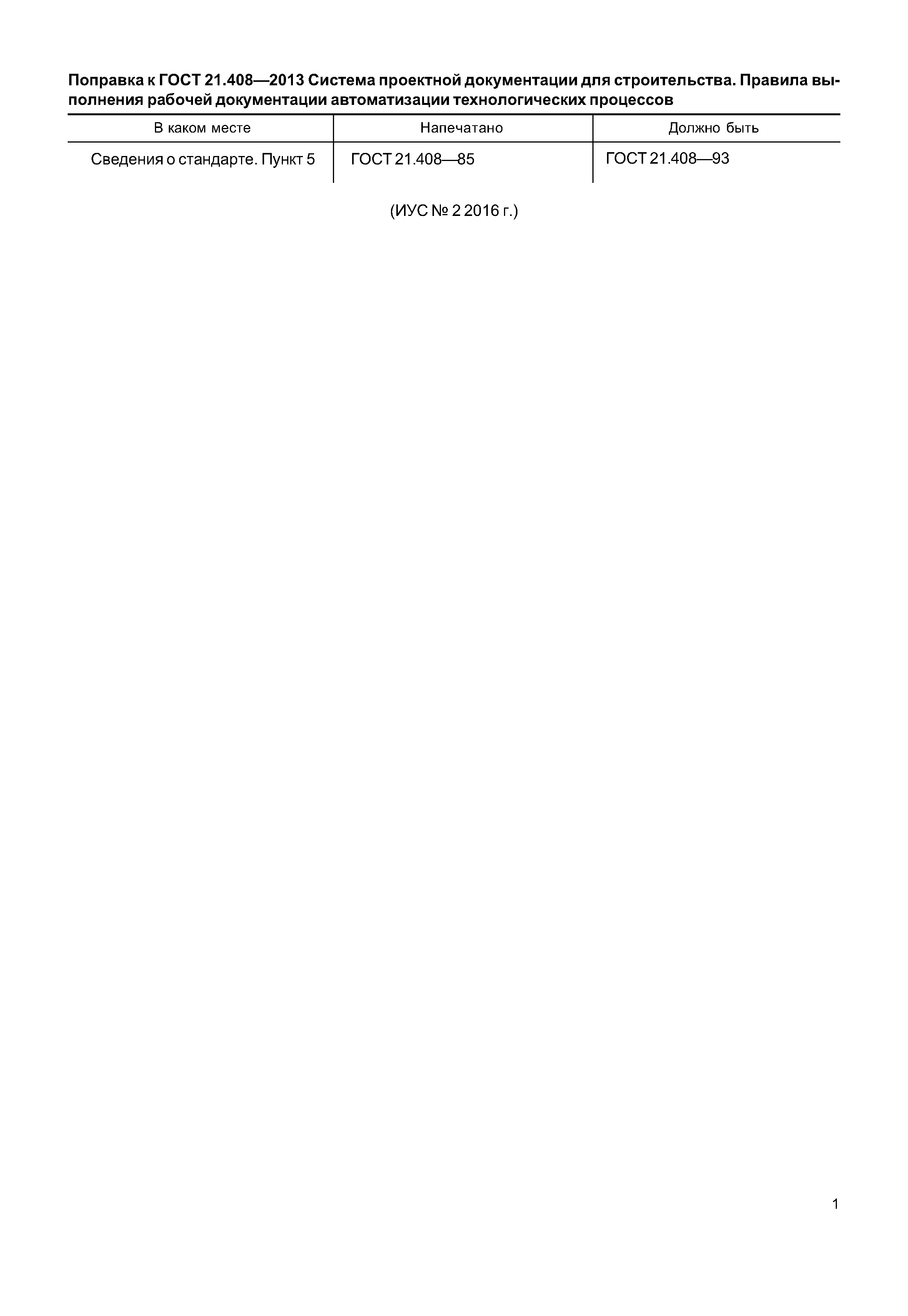

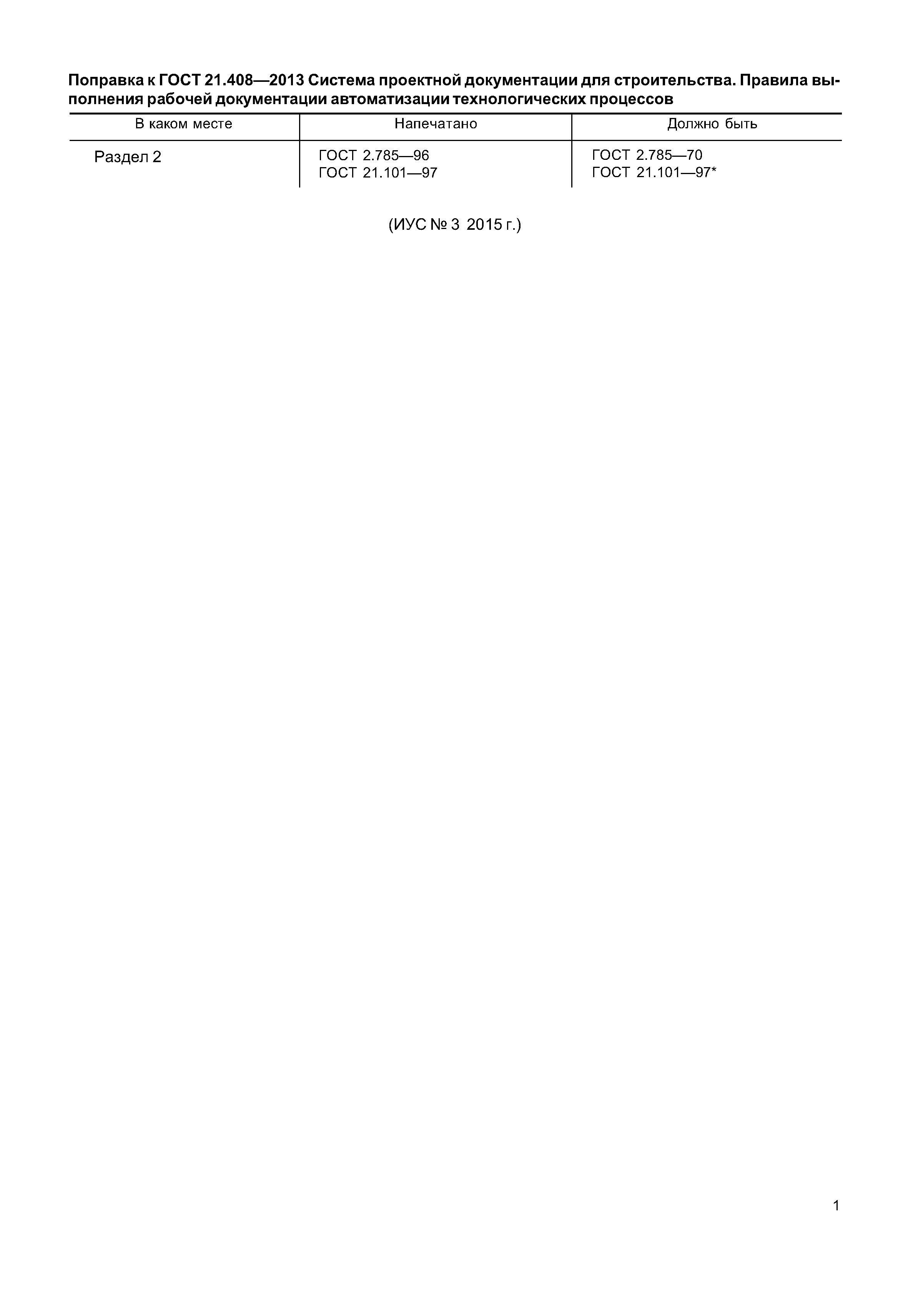

Текстовое изменение Поправка от 03.04.2015

Текстовое изменение Поправка от 20.02.2016
