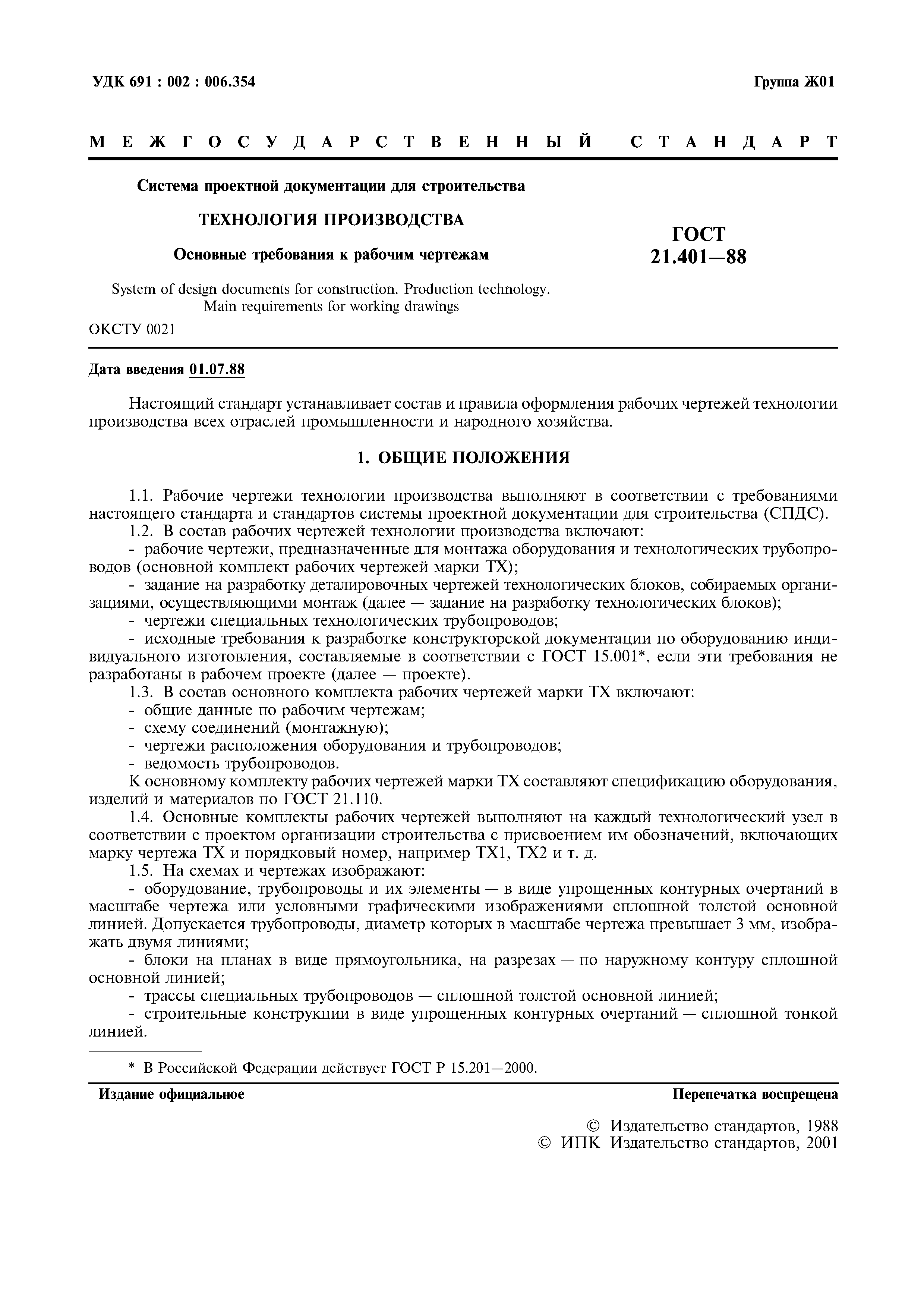

ГОСТ 21.401-88

Система проектной документации для строительства. Технология производства. Основные требования к рабочим чертежам

Обозначение:	ГОСТ 21.401-88
Обозначение англ:	GOST 21.401-88
Статус:	действует
Название рус.:	Система проектной документации для строительства. Технология производства. Основные требования к рабочим чертежам
Название англ.:	System of design documents for construction. Production technology. Main requirements for working drawings
Дата добавления в базу:	01.09.2013
Дата актуализации:	05.05.2017
Дата введения:	01.07.1988
Область применения:	Стандарт устанавливает состав и правила оформления рабочих чертежей технологии производства всех отраслей промышленности и народного хозяйства.

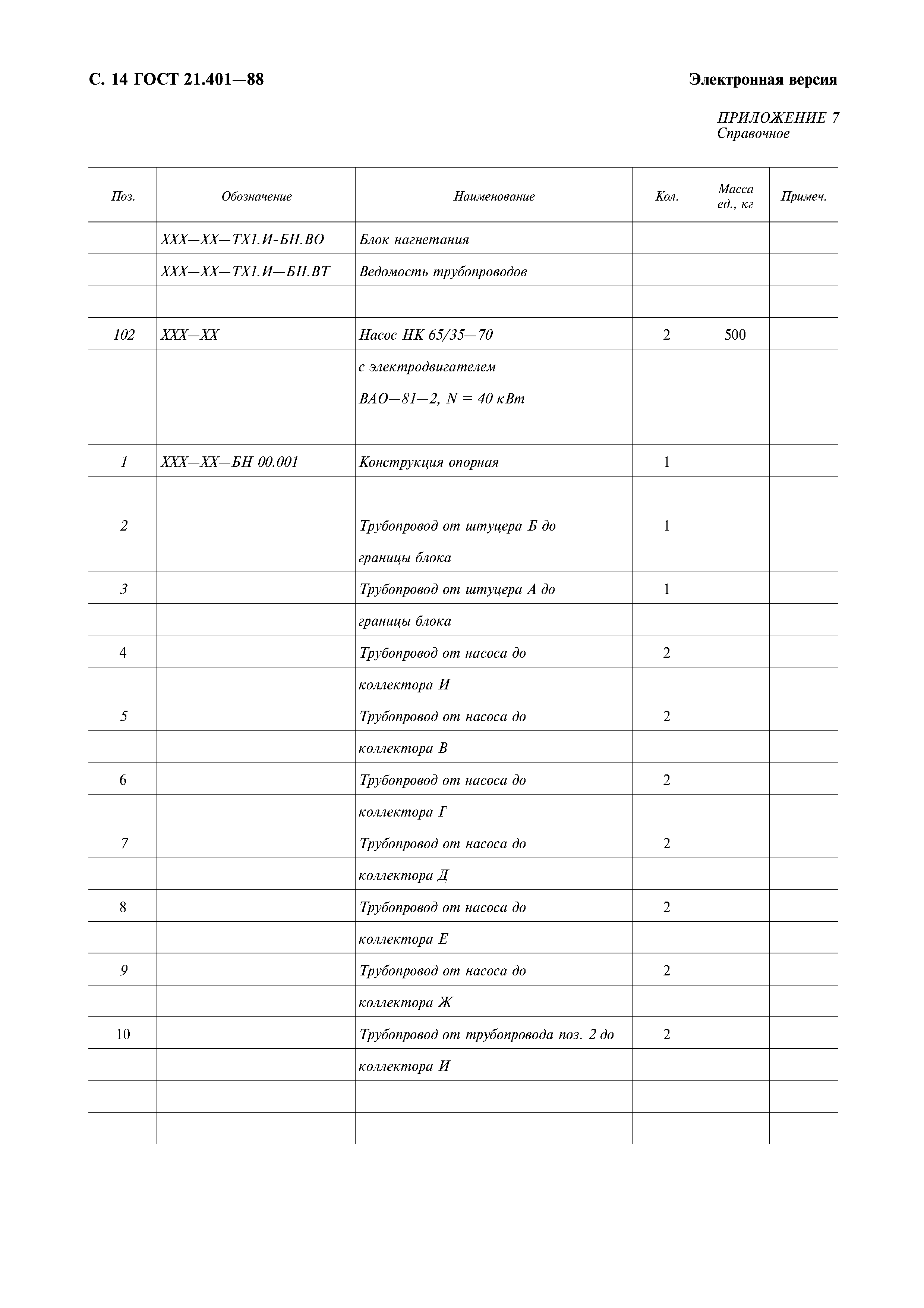

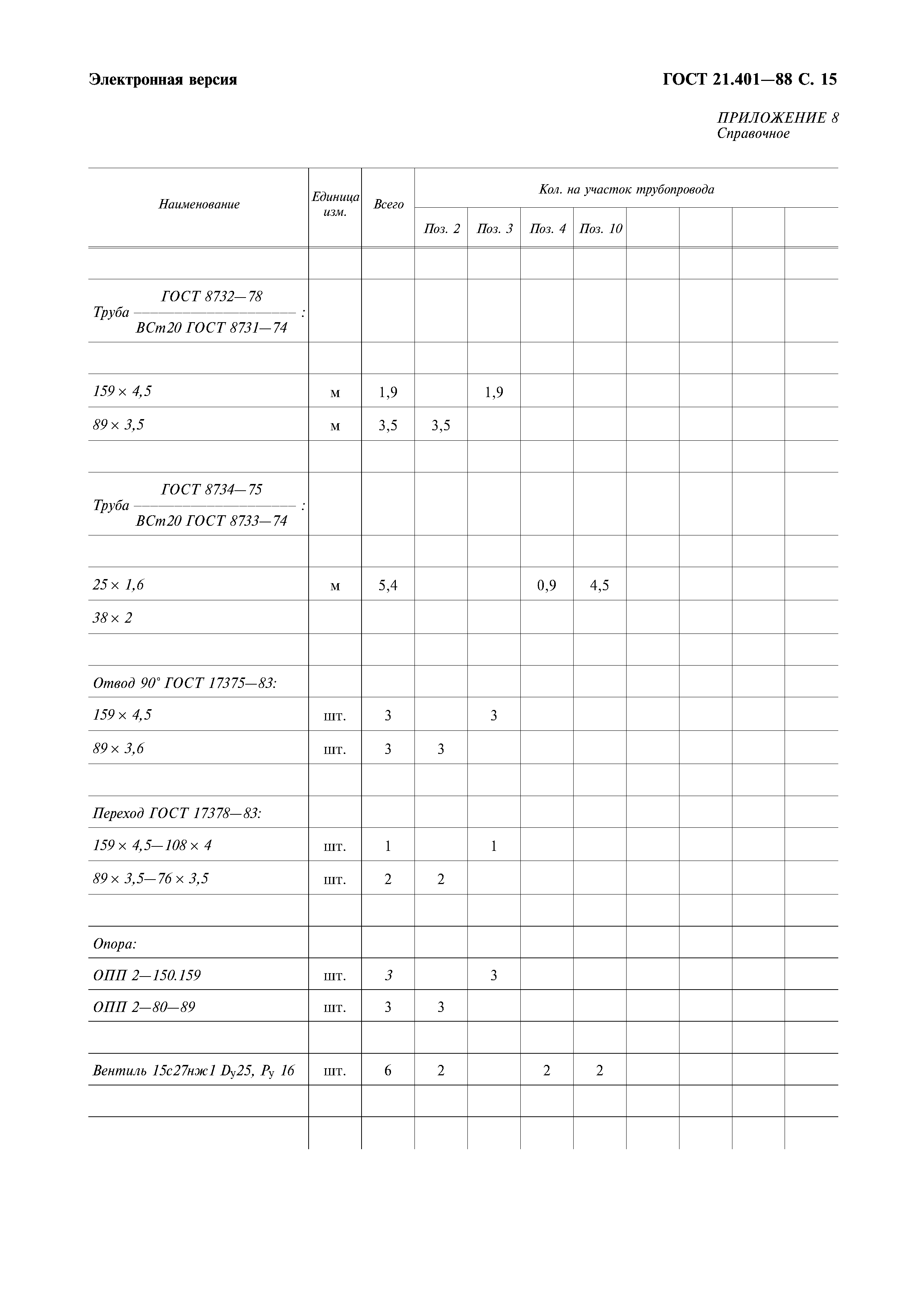

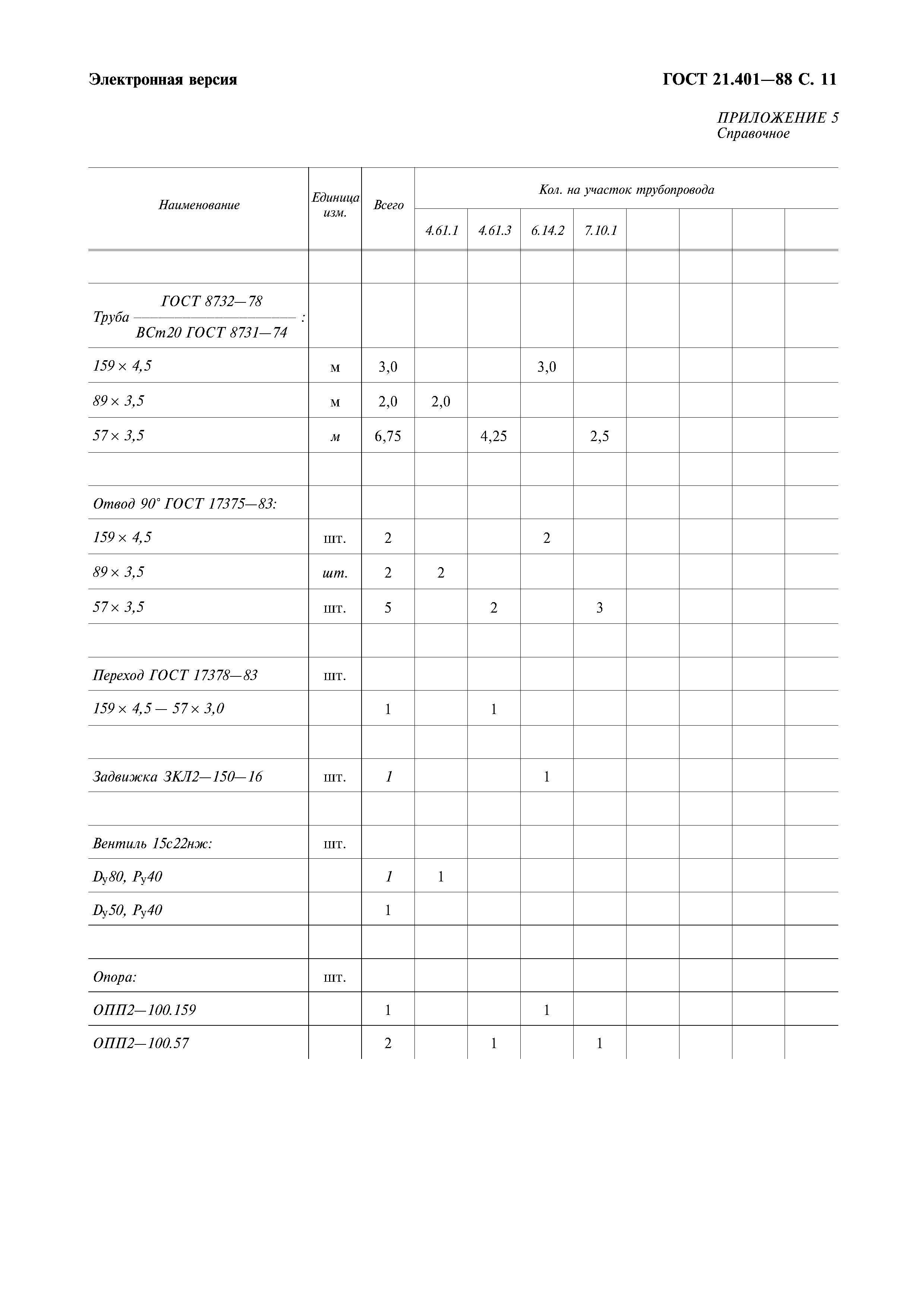

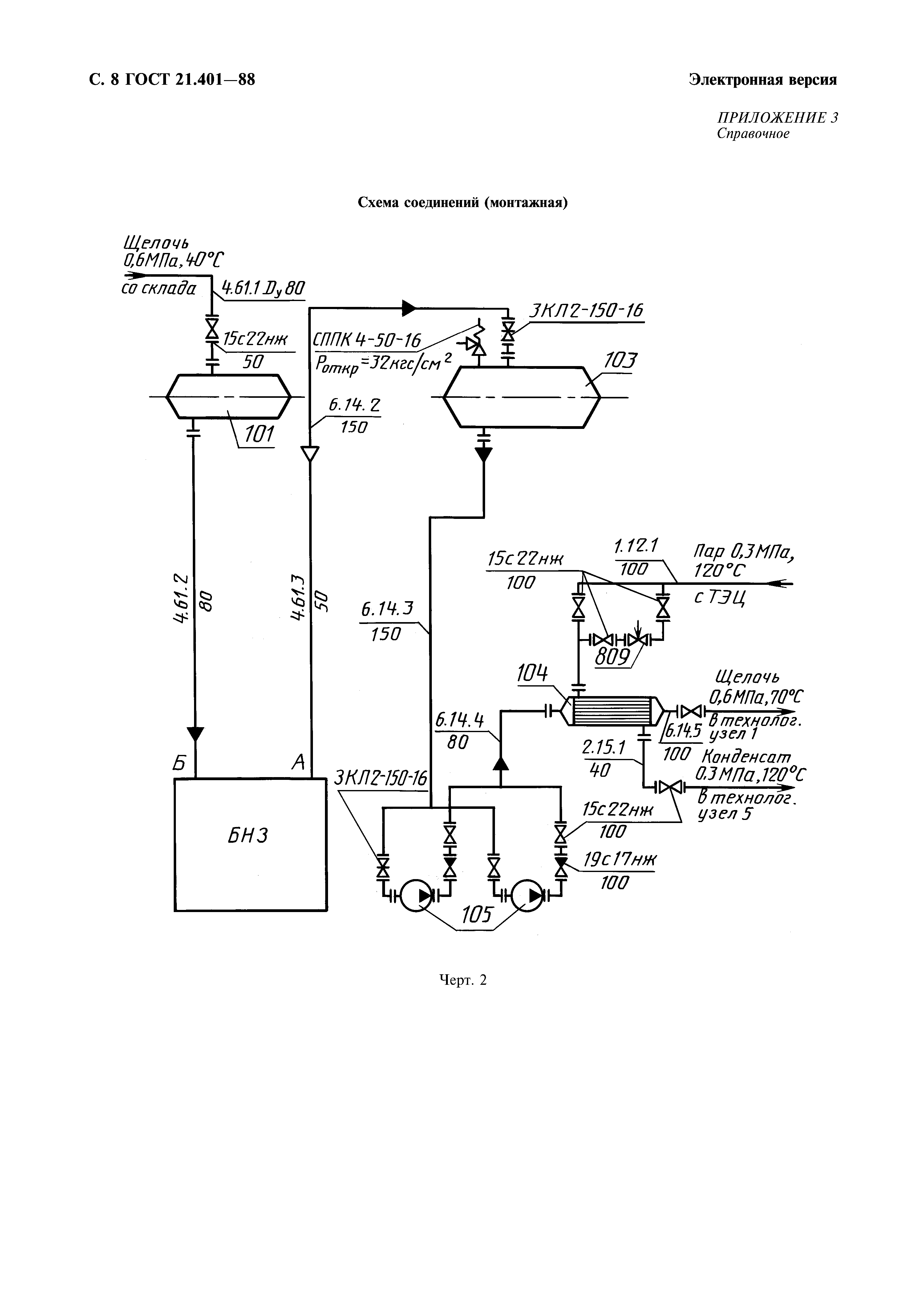

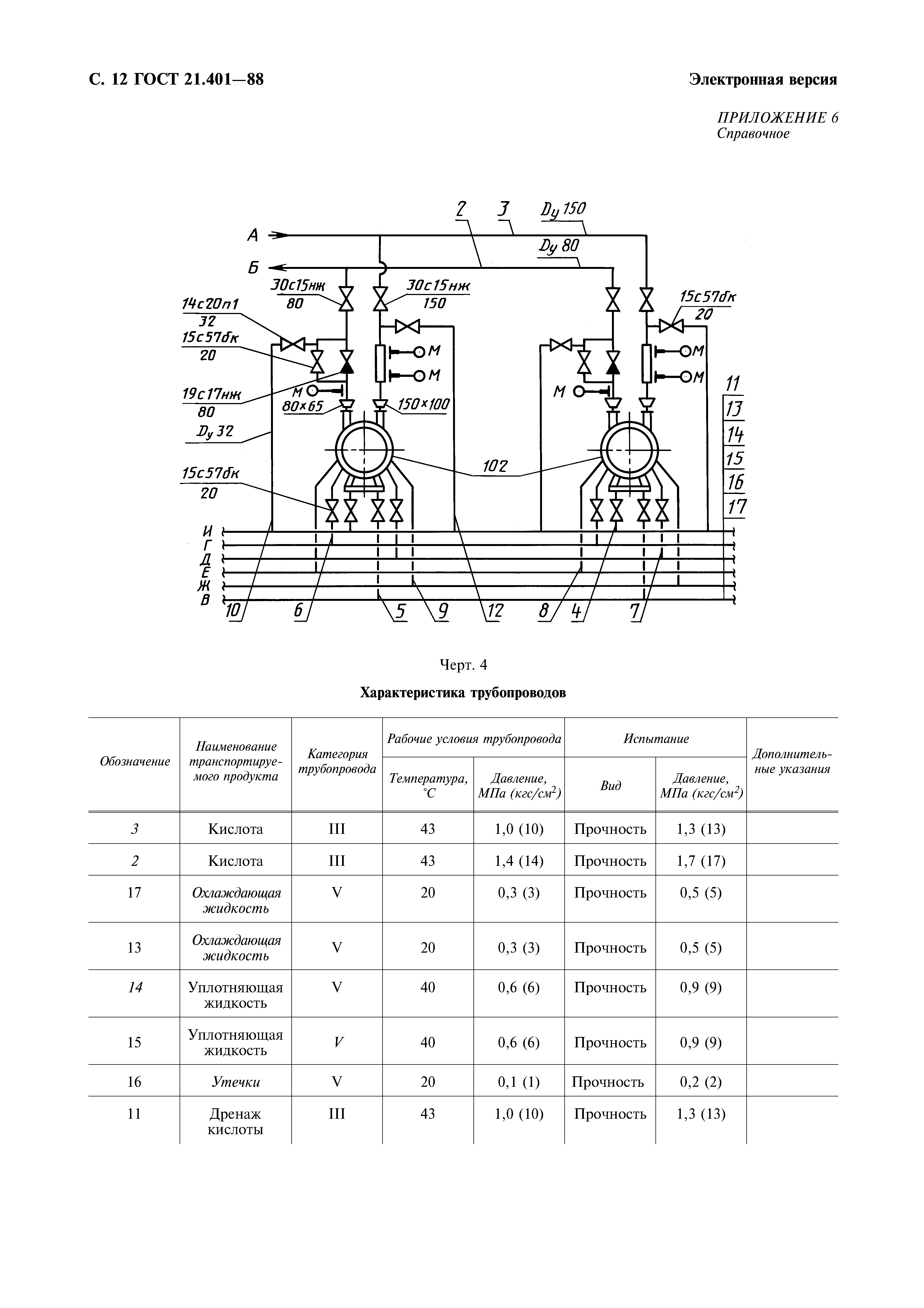

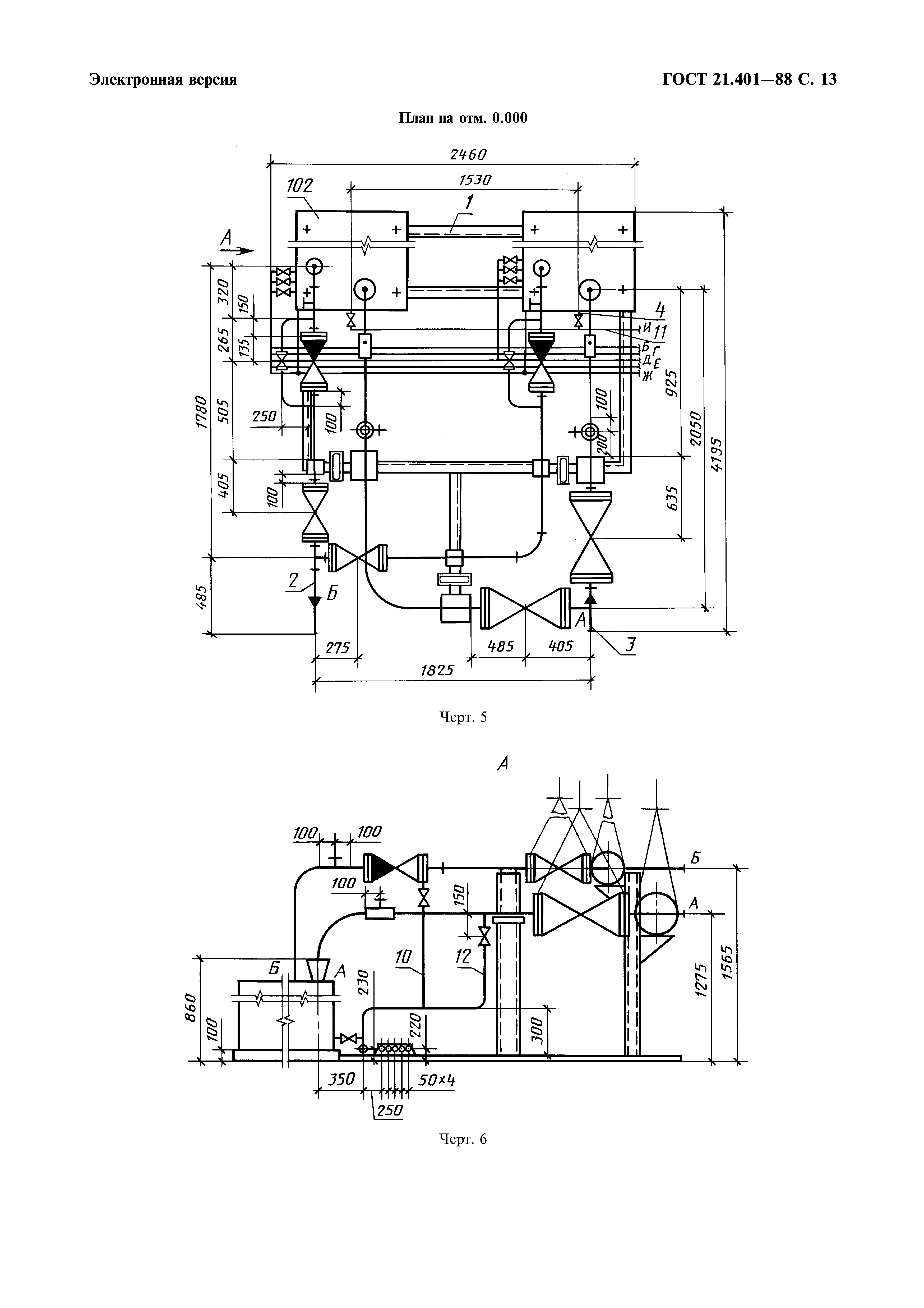

Оглавление:	1 Общие положения 2 Общие данные по рабочим чертежам 3 Схема соединений (монтажная) 4 Чертежи расположения оборудования и трубопроводов 5 Ведомость трубопроводов 6 Задание на разработку технологического блока 7 Чертежи специальных технологических трубопроводов Приложение 1 Термины, используемые в стандарте, и их пояснения Приложение 2 Схема расположения технологических узлов Приложение 3 Схема соединений (монтажная) Приложение 4 Электронная версия Приложение 5 Электронная версия Приложение 6 Электронная версия Приложение 7 Электронная версия Приложение 8 Электронная версия Приложение 9 Электронная версия

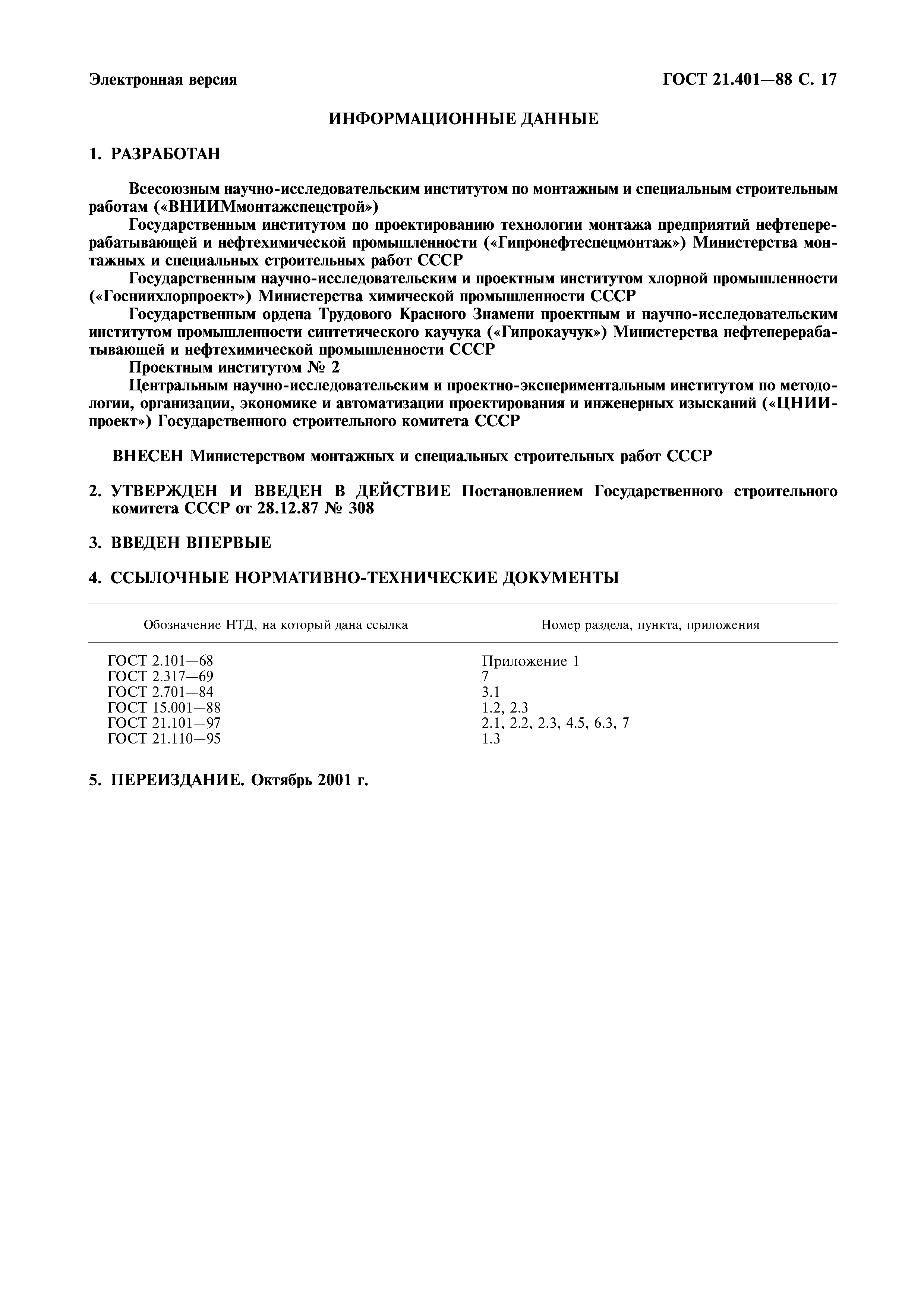

Разработан:	ВНИИмонтажспецстрой ЦНИИпроект Госстроя России Гипронефтеспецмонтаж ГОСНИИХЛОРПРОЕКТ Гипрокаучук Проектный институт №2
Утверждён:	28.12.1987 Госстрой СССР (Государственный комитет Совета Министров СССР по делам строительства) (USSR Gosstroy 308)
Издан:	Издательство стандартов (1988 г. ) ИПК Издательство стандартов (2001 г. )
Расположен в:	Техническая документация Электроэнергия ОБЩИЕ ПОЛОЖЕНИЯ. ТЕРМИНОЛОГИЯ. СТАНДАРТИЗАЦИЯ. ДОКУМЕНТАЦИЯ Технические чертежи Строительные чертежи Экология ОБЩИЕ ПОЛОЖЕНИЯ. ТЕРМИНОЛОГИЯ. СТАНДАРТИЗАЦИЯ. ДОКУМЕНТАЦИЯ Технические чертежи Строительные чертежи Строительство Нормативные документы Документы Системы нормативных документов в строительстве Организационно-методические нормативные документы к.11 Инженерные изыскания для строительства и проектирование
Нормативные ссылки:	ГОСТ 21.110-95 «Система проектной документации для строительства. Правила выполнения спецификации оборудования, изделий и материалов» ГОСТ 2.317-69 «Единая система конструкторской документации. Аксонометрические проекции» ГОСТ 2.701-84 «Единая система конструкторской документации. Схемы. Виды и типы. Общие требования к выполнению» ГОСТ 21.101-97 «Система проектной документации для строительства. Основные требования к проектной и рабочей документации» ГОСТ 15.001-88 «Система разработки и постановки продукции на производство. Продукция производственно-технического назначения» ГОСТ 2.101-68 «Единая система конструкторской документации. Виды изделий» ГОСТ Р 15.201-2000 «Система разработки и постановки продукции на производство. Продукция производственно-технического назначения. Порядок разработки и постановки продукции на производство» ГОСТ 2.701-2008 «Единая система конструкторской документации. Схемы. Виды и типы. Общие требования к выполнению» ТУ 14-3-523-76 «Трубы стальные, футерованные полиэтиленом высокой плотности. Технические условия» ПУЭ «Правила устройства электроустановок» ГОСТ 17375-83 «Детали трубопроводов стальные бесшовные приварные на Ру <= 10 МПа (<= 100 кгс/см2). Отводы крутоизогнутые. Конструкция и размеры» ГОСТ 17378-83 «Детали трубопроводов стальные бесшовные приварные на Ру <= 10 МПа (<= 100 кгс/см кв.). Переходы. Конструкция и размеры»
