ОСТ 2 Р31-5-89

Станки металлорежущие. Шариковые винтовые передачи. Технические условия

Обозначение:	ОСТ 2 Р31-5-89
Обозначение англ:	Р31-5-89
Статус:	действует
Название рус.:	Станки металлорежущие. Шариковые винтовые передачи. Технические условия
Дата добавления в базу:	01.10.2014
Дата актуализации:	05.05.2017
Область применения:	Стандарт распространяется на шариковые винтовые передачи (ШВП) ,применяемые предприятиями Минстанкопрома для комплектации металло- и деревообрабатывающих станков, промышленных роботов, кузнечно-прессового оборудования, изготавливаемых для нужд народного хозяйства и для поставок на экспорт ,в том числе в страны с тропическим климатом.

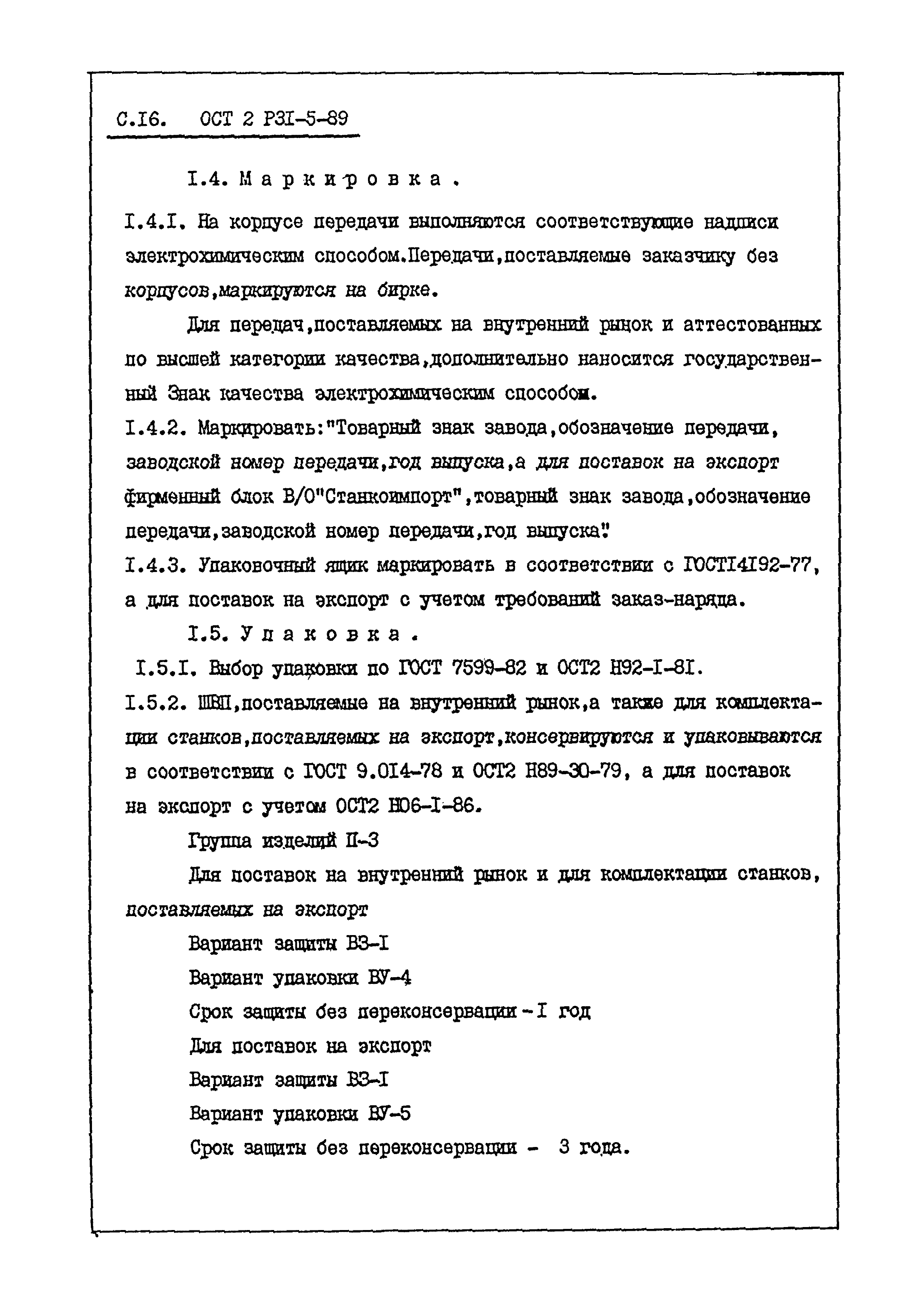

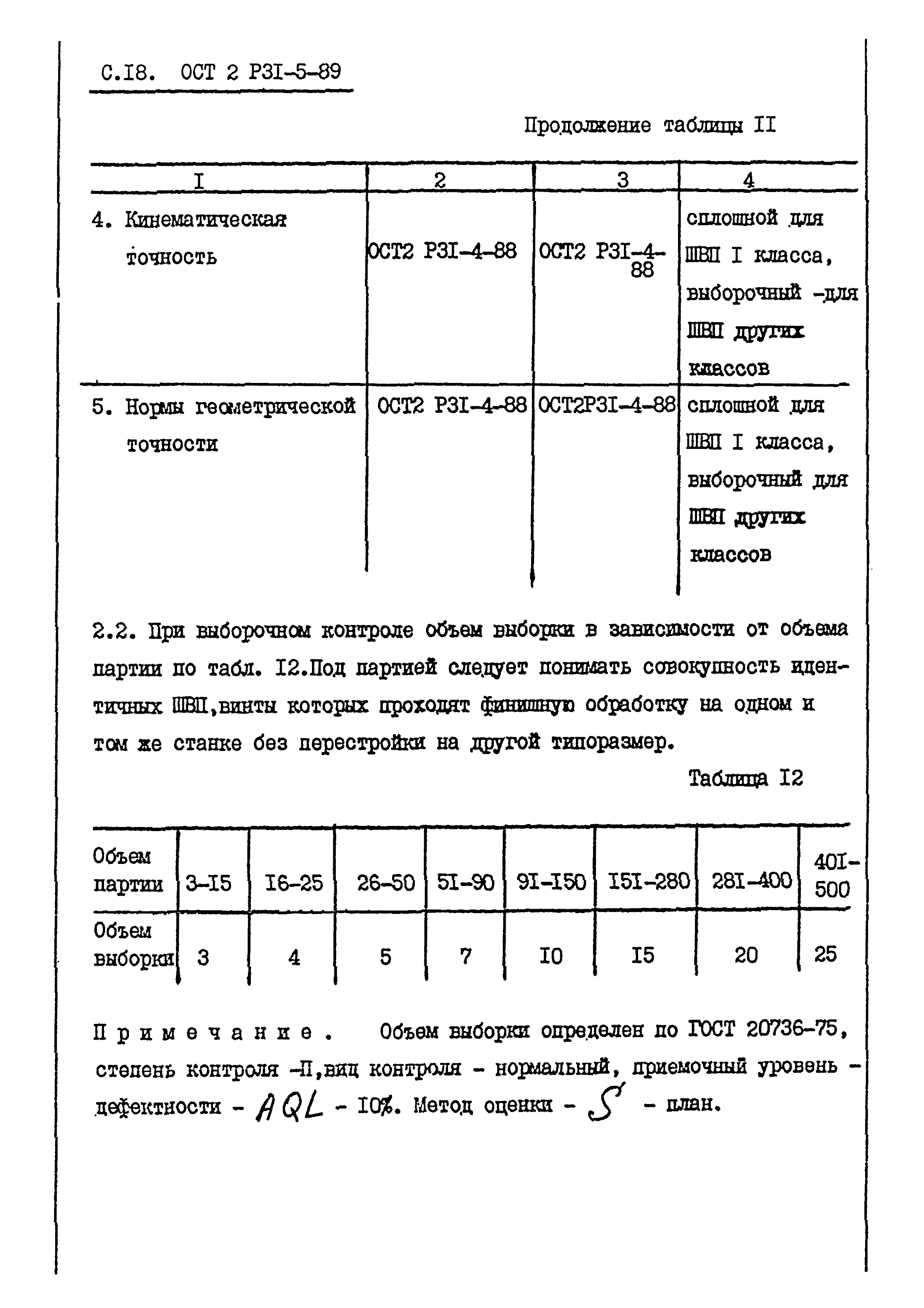

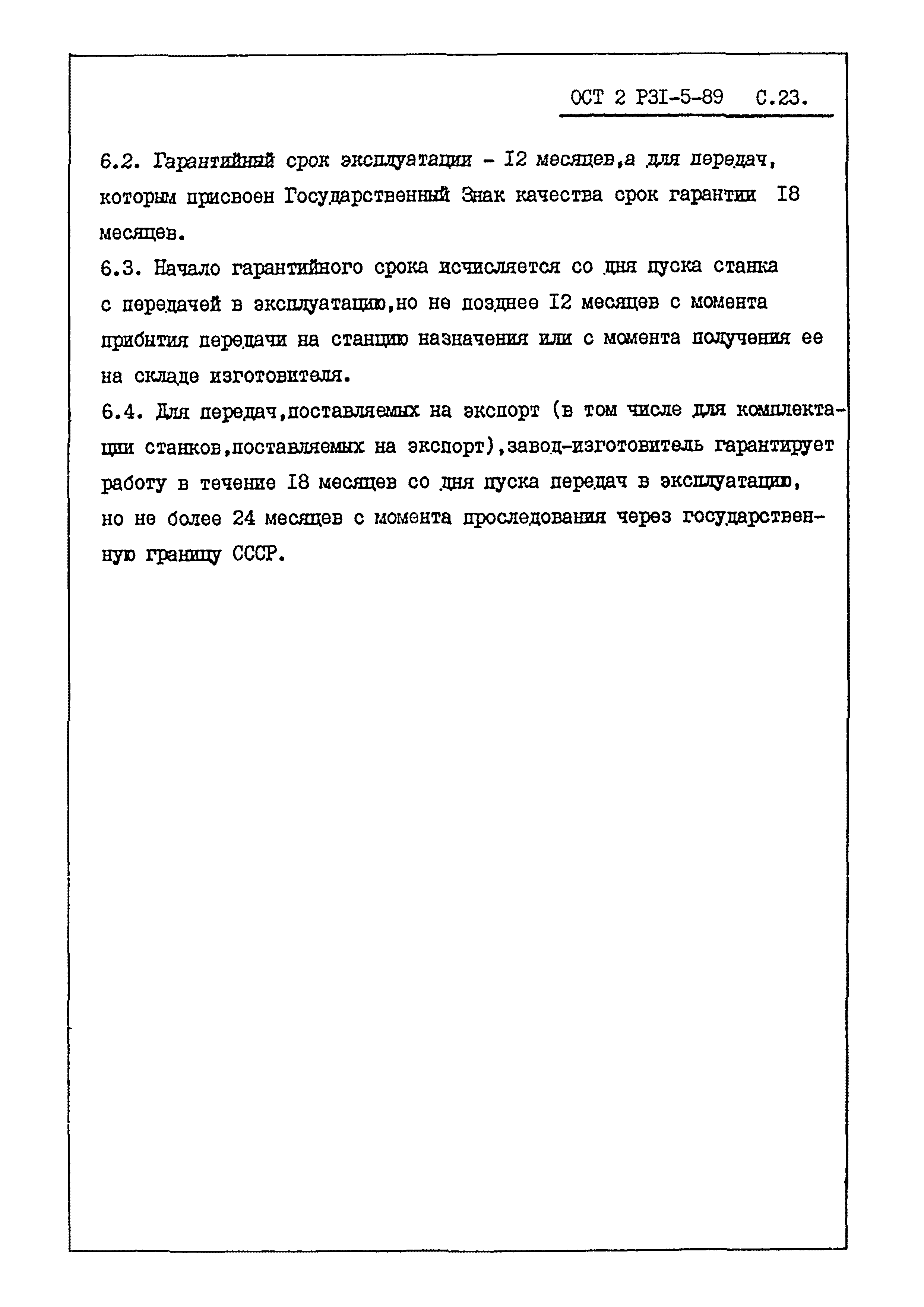

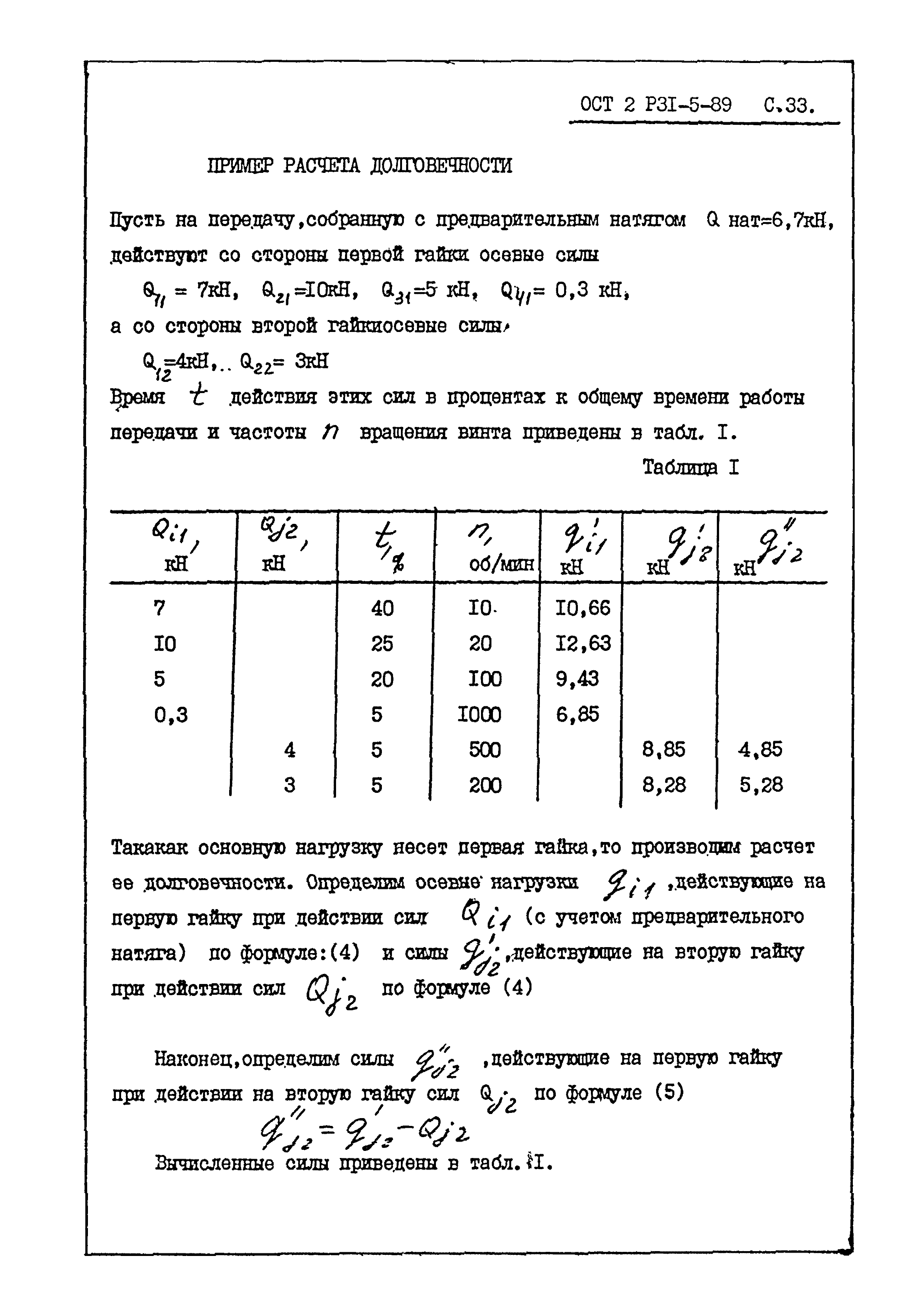

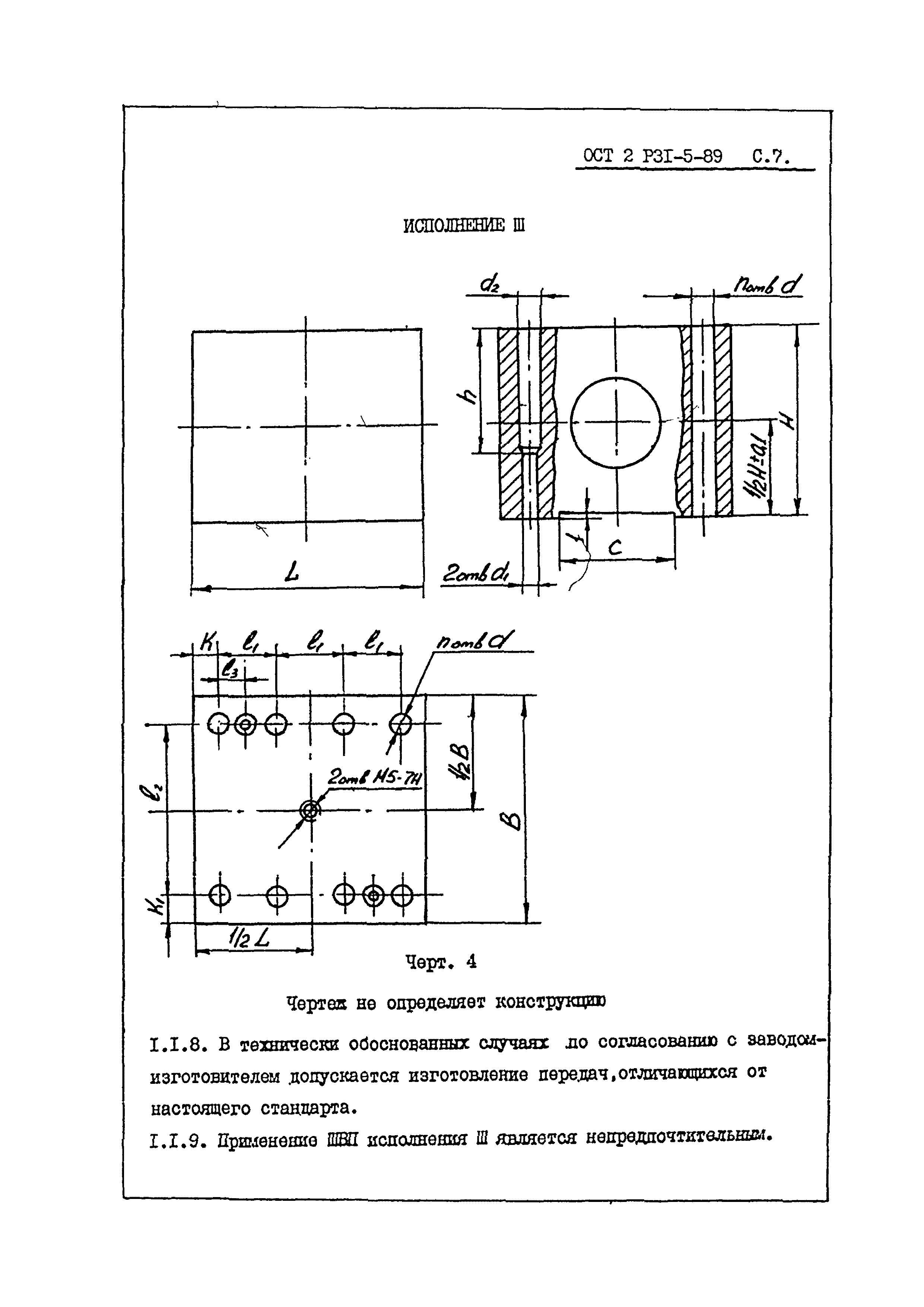

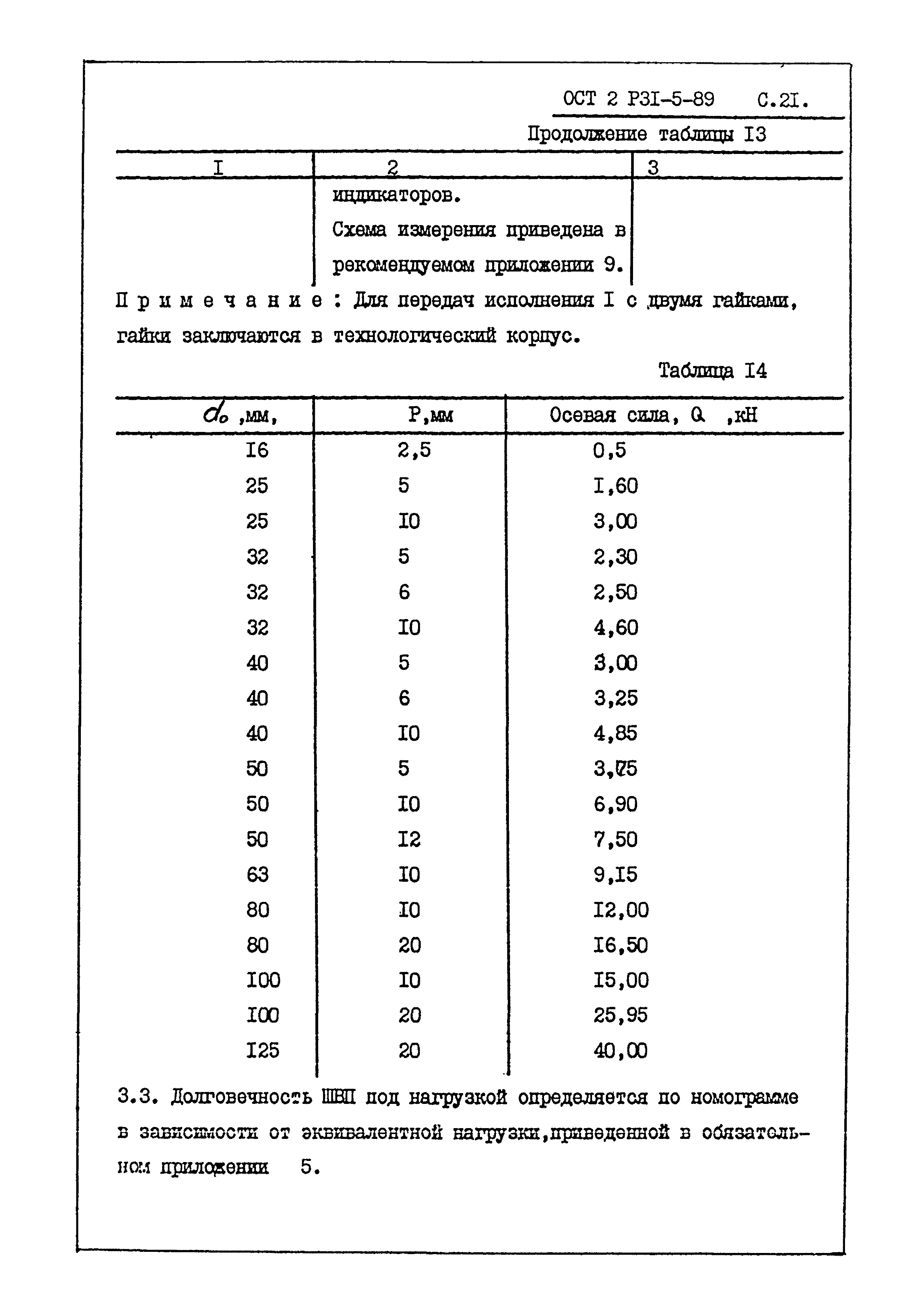

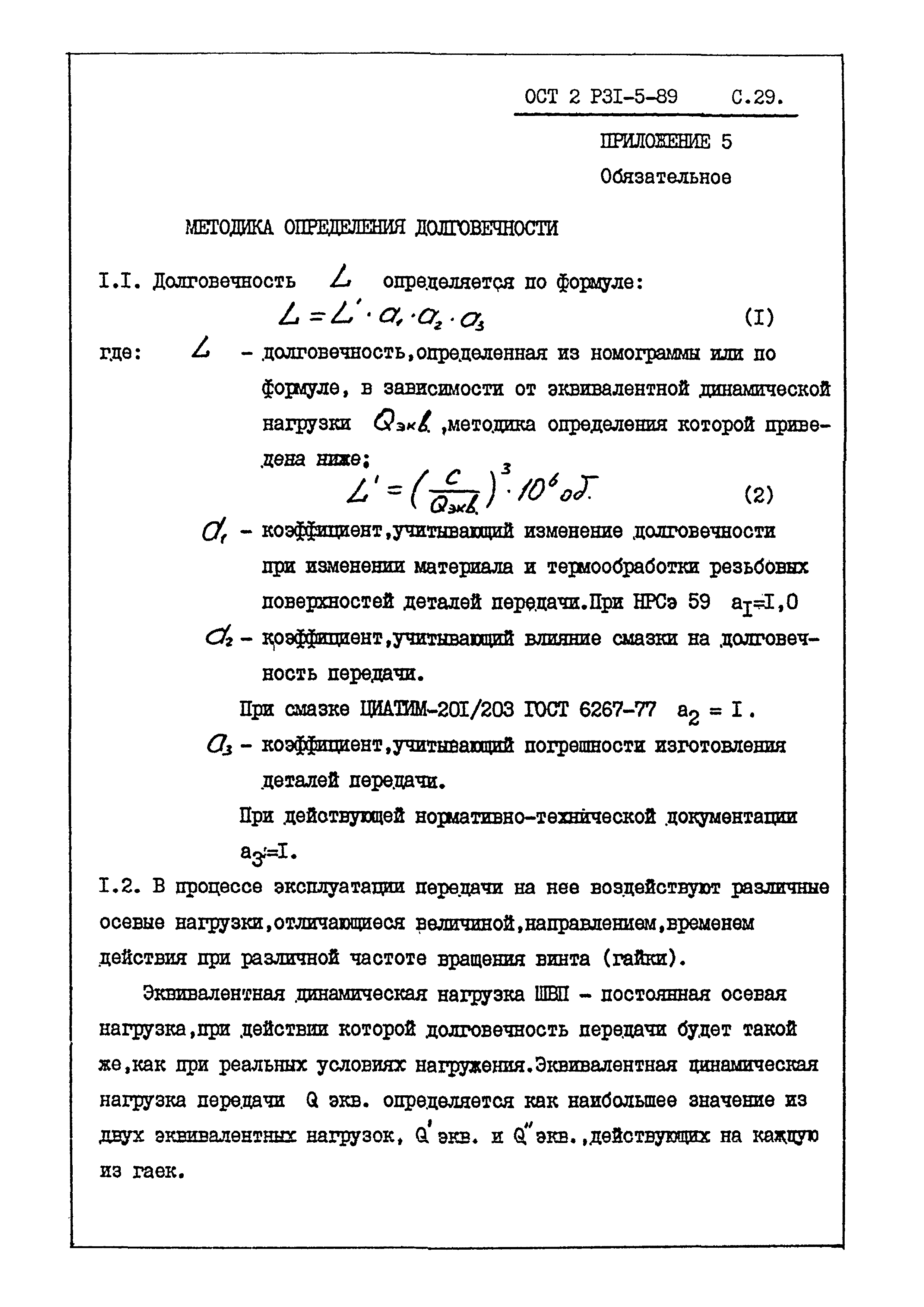

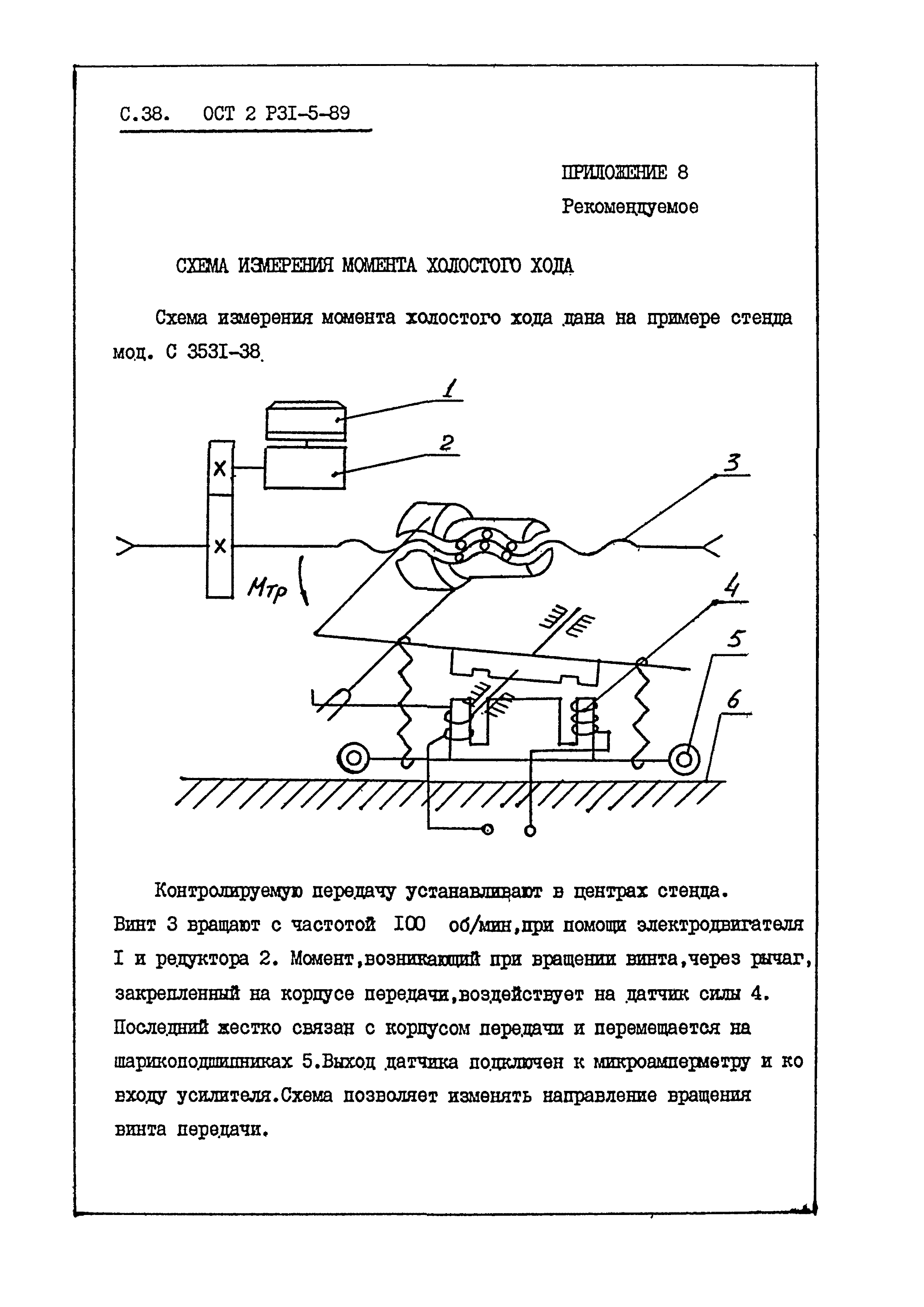

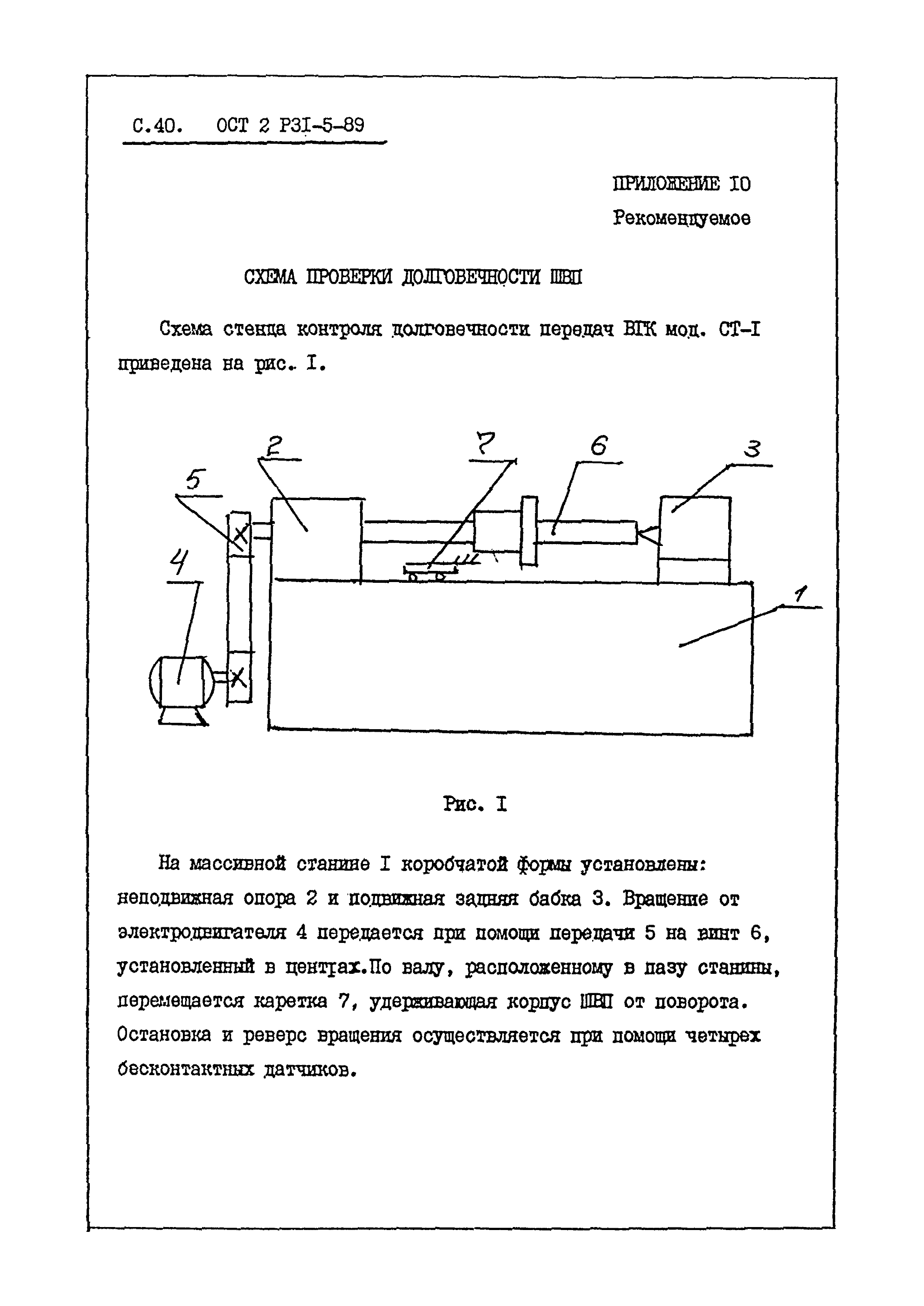

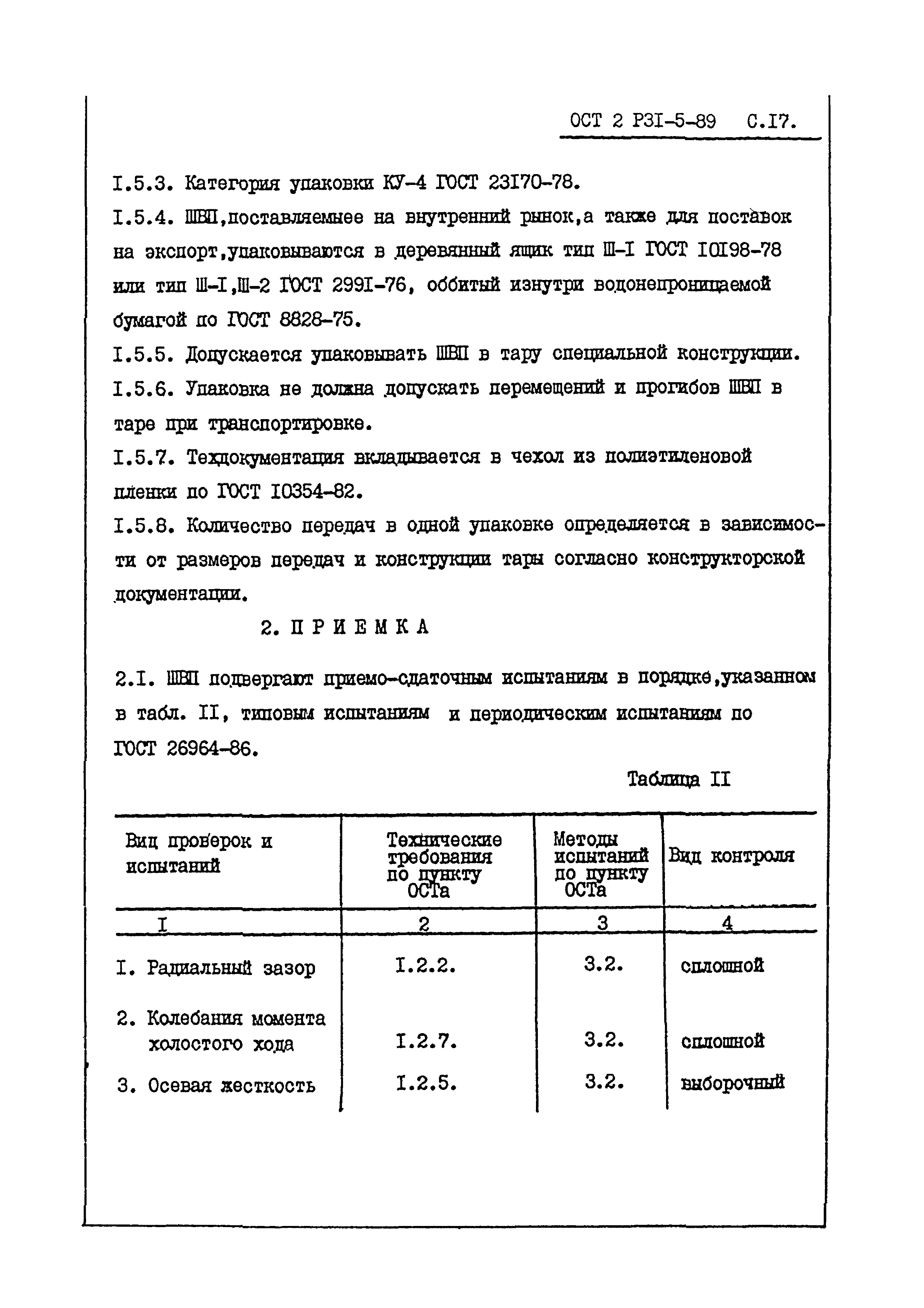

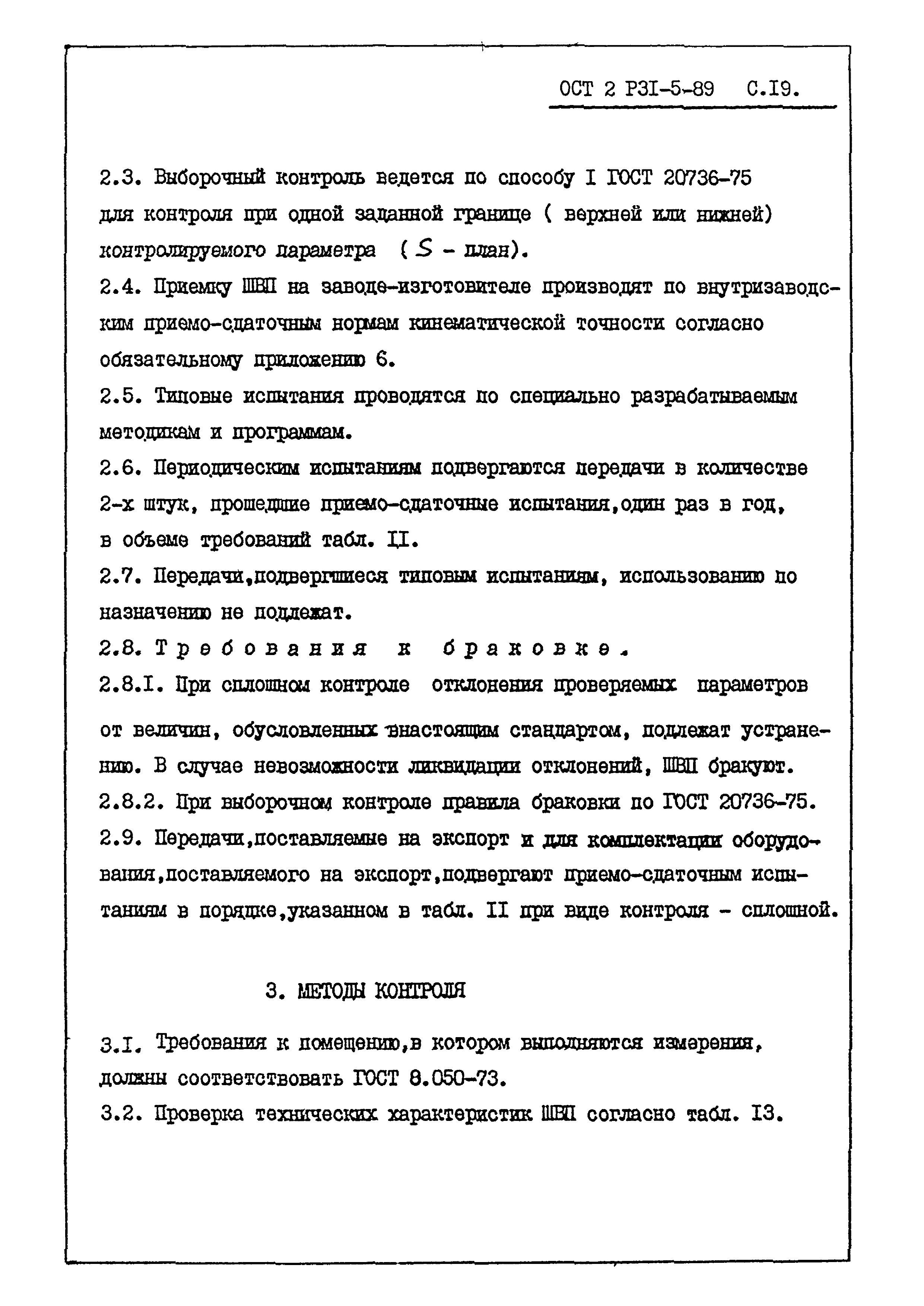

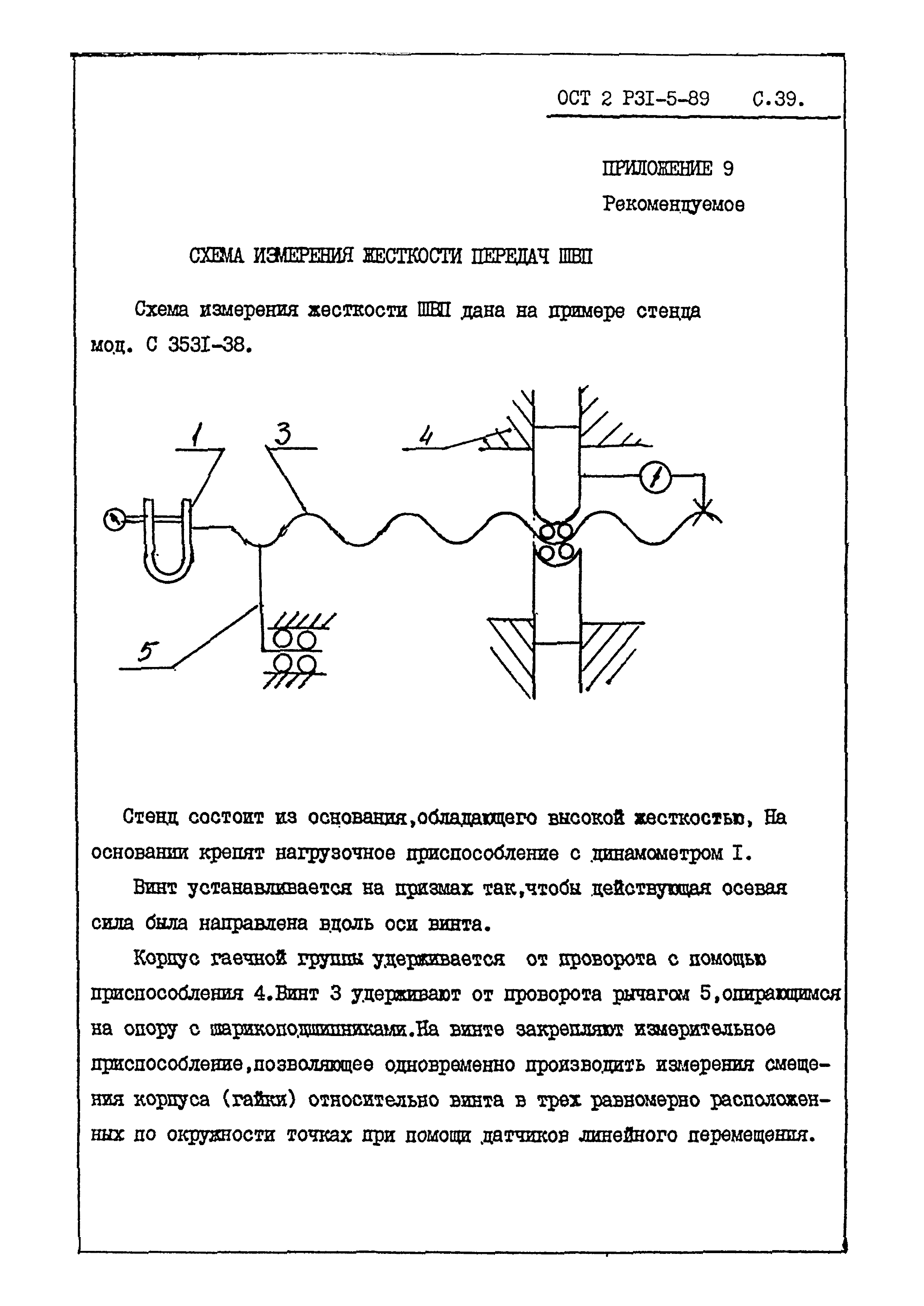

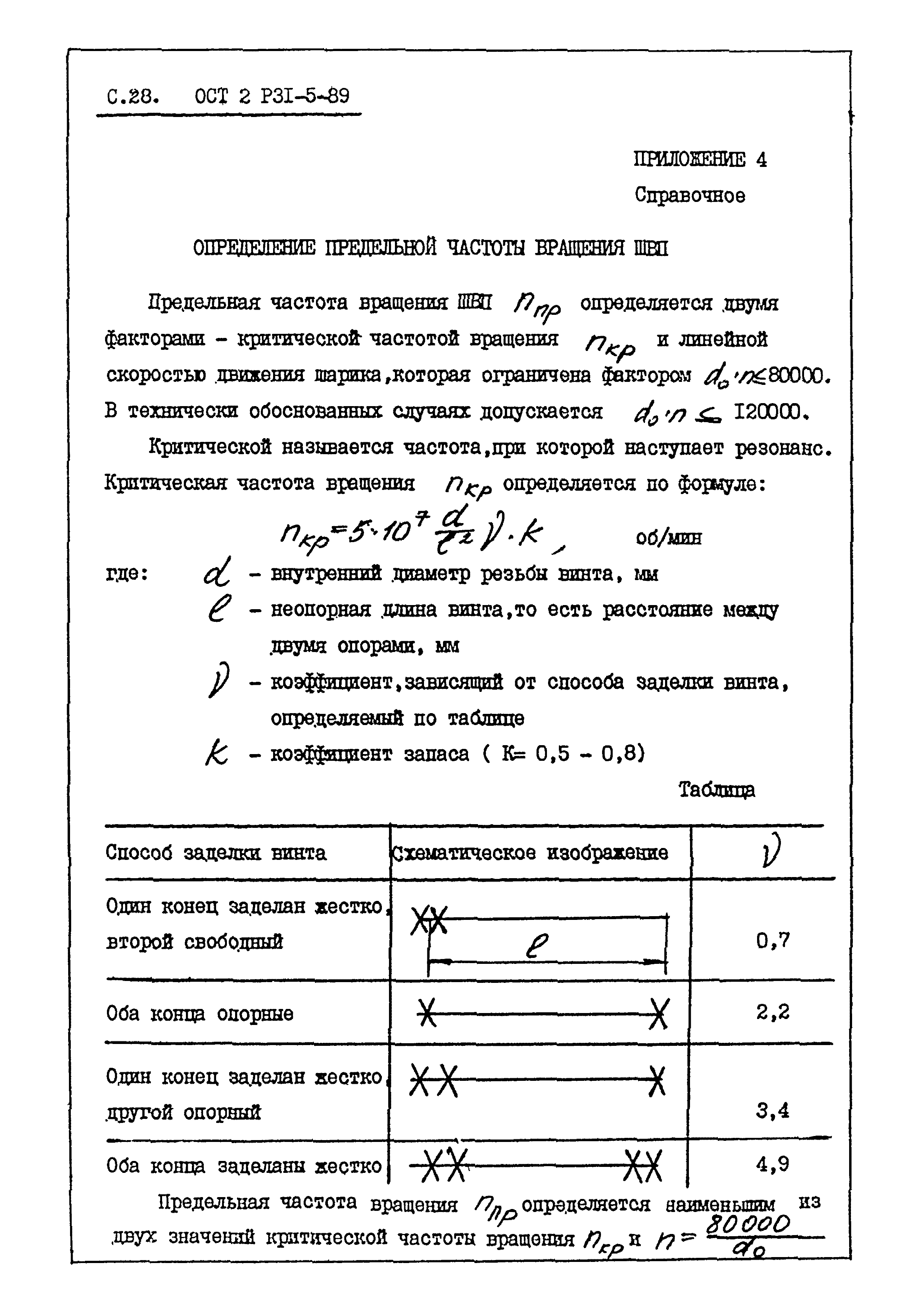

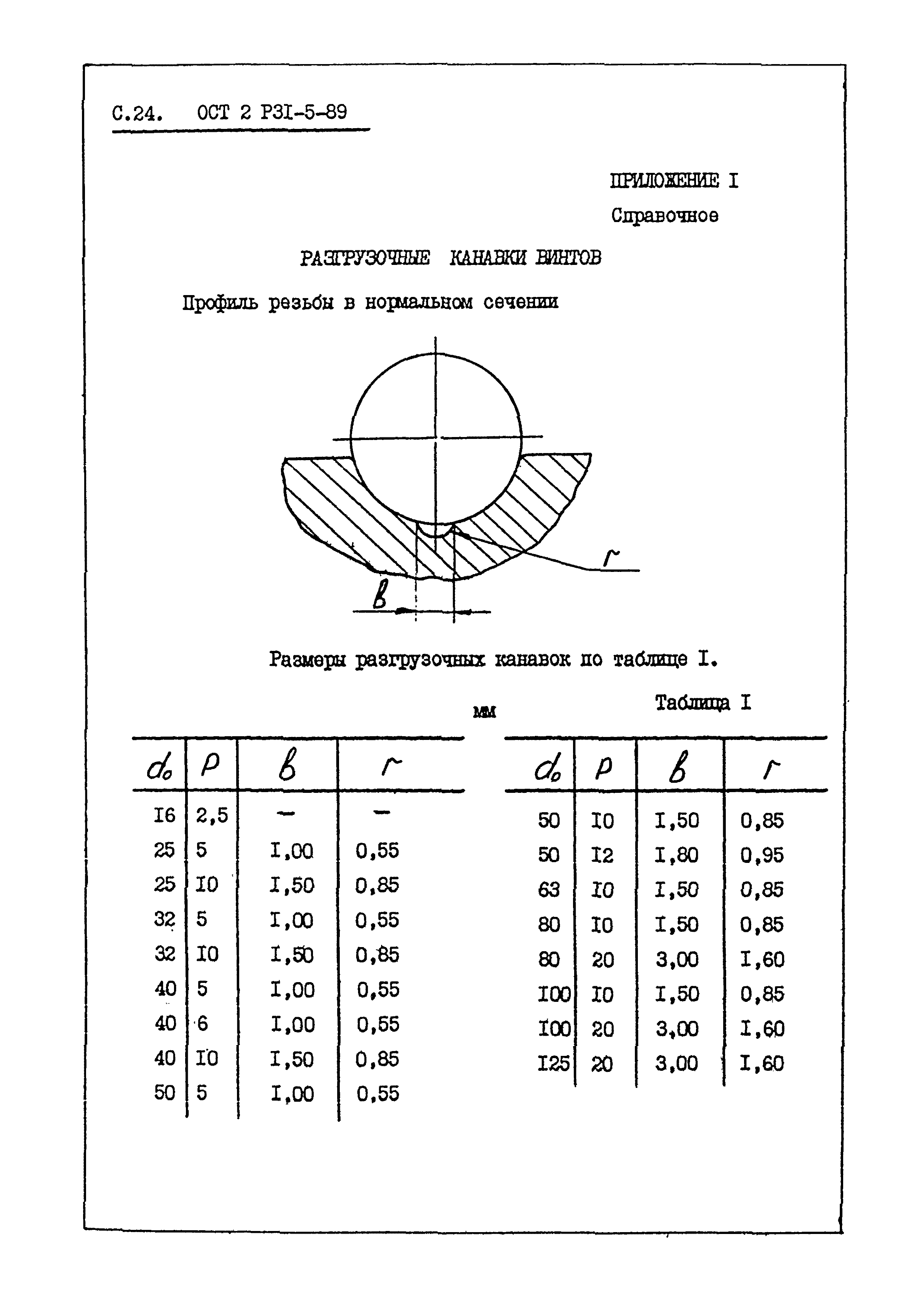

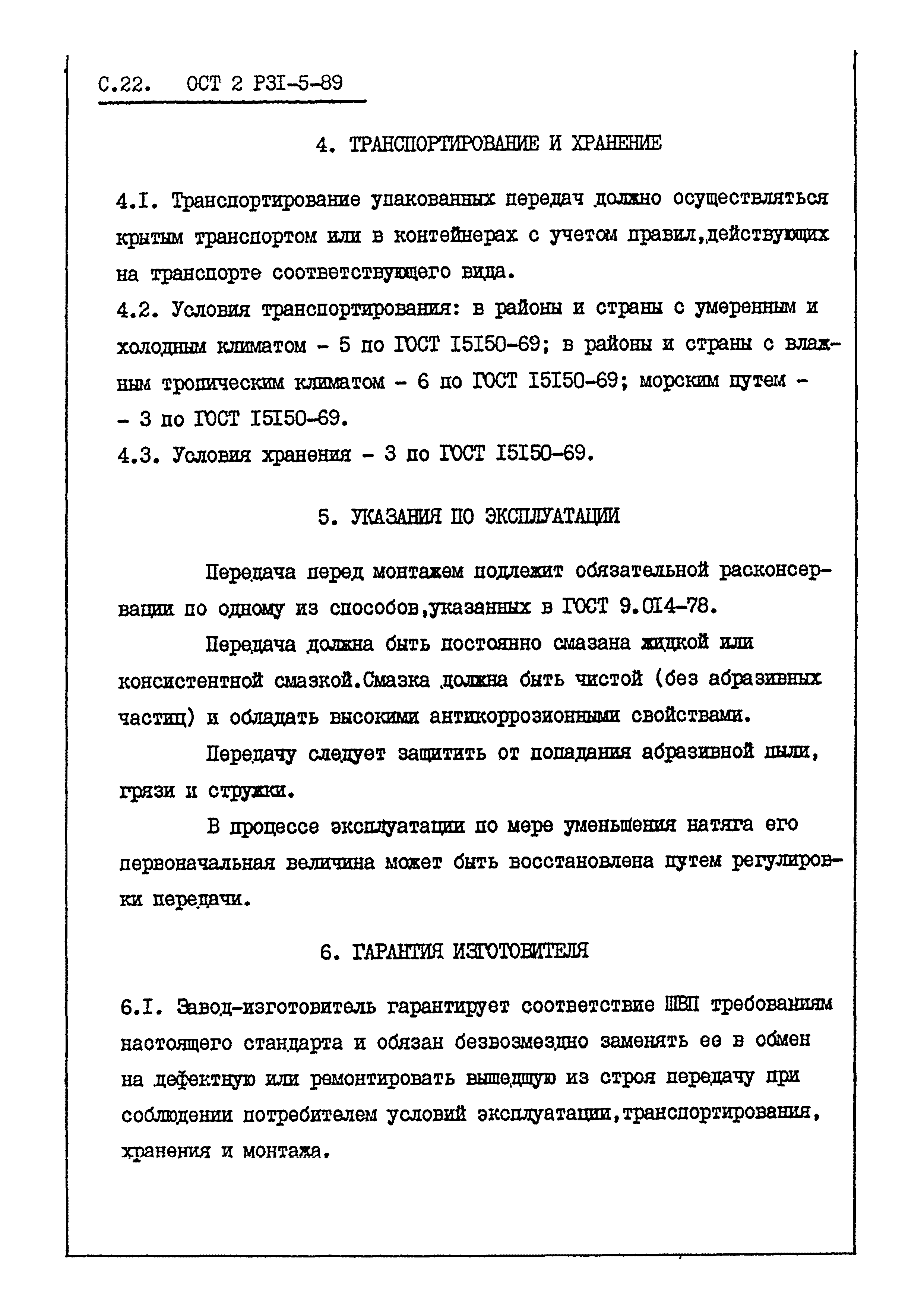

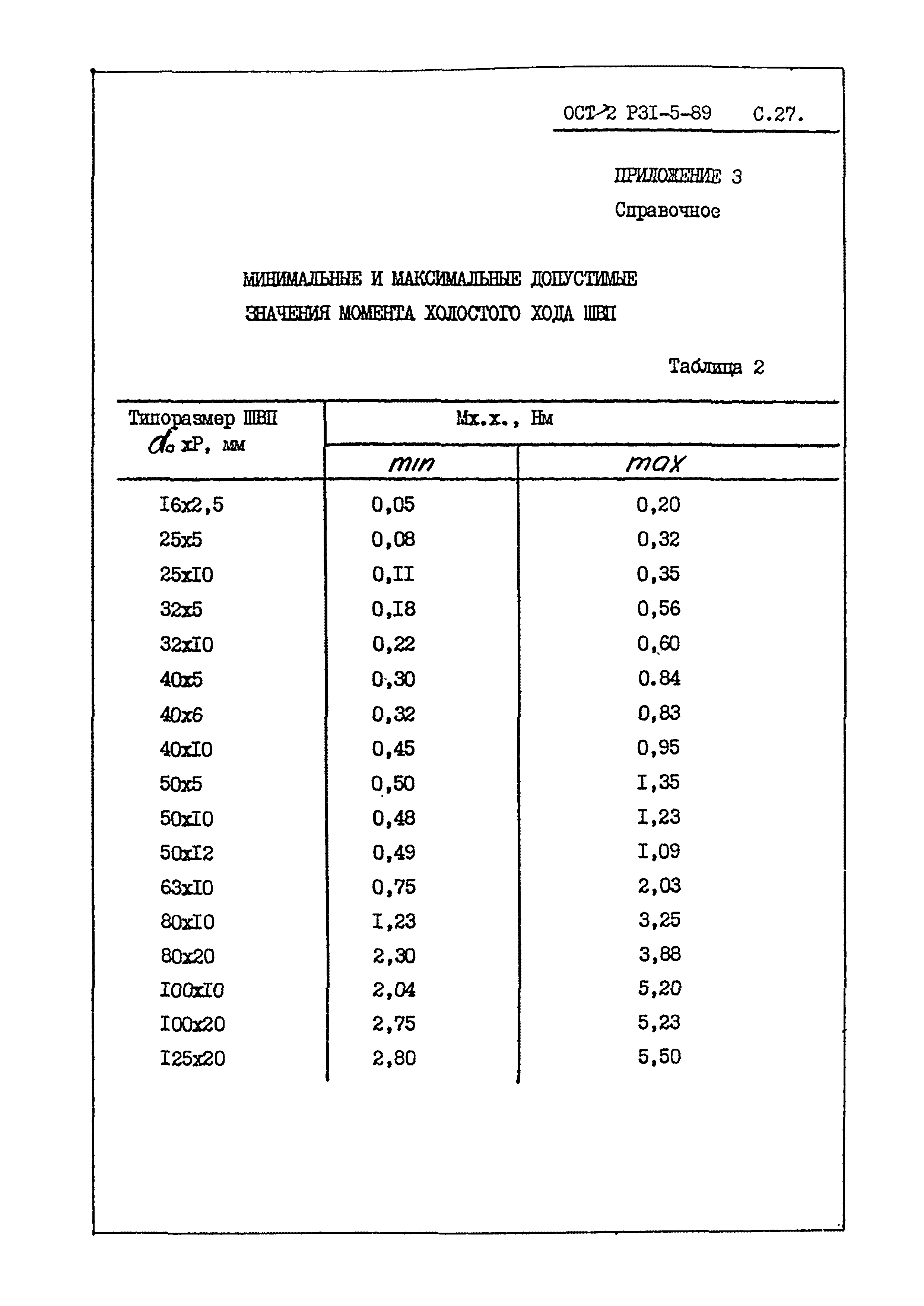

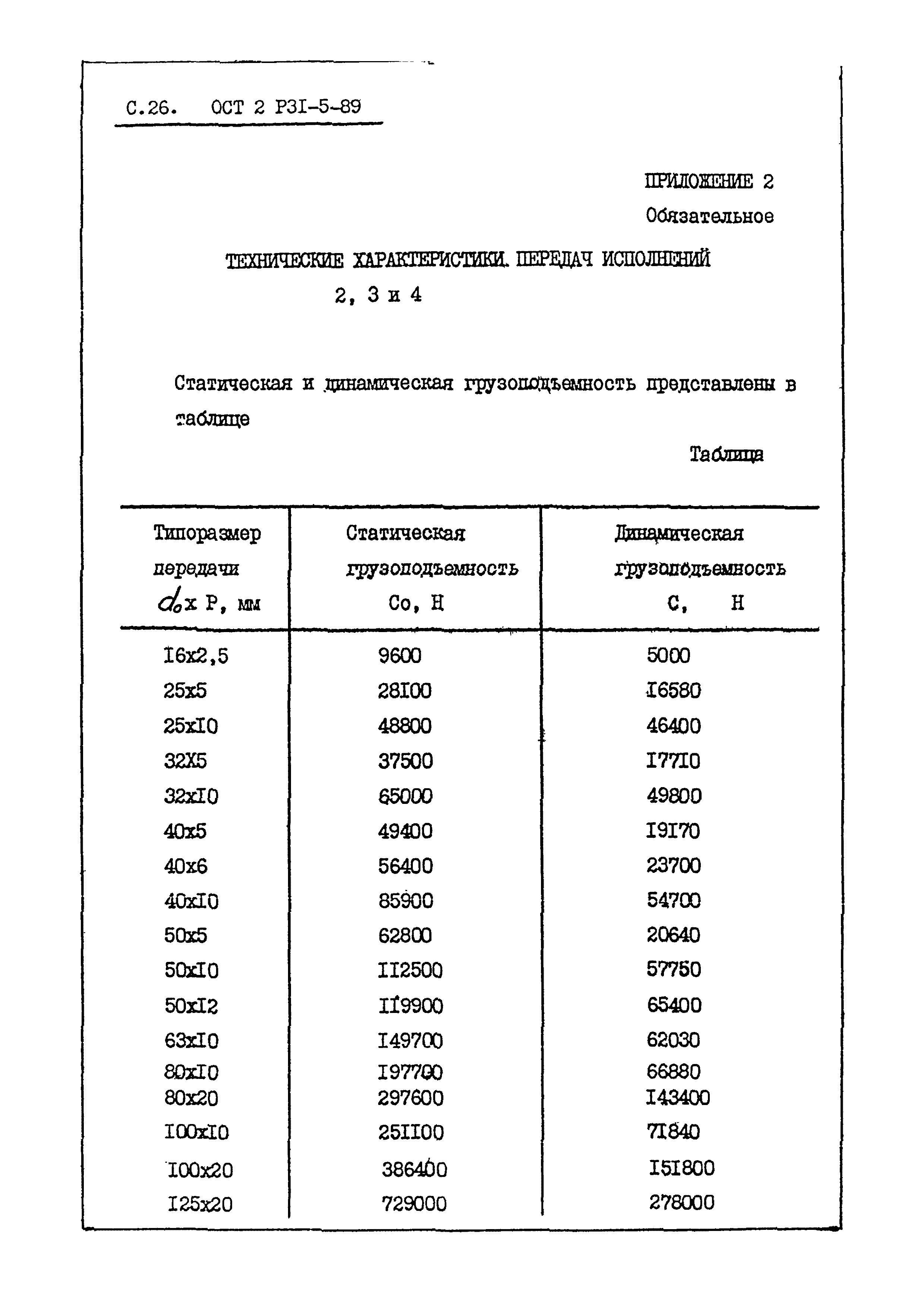

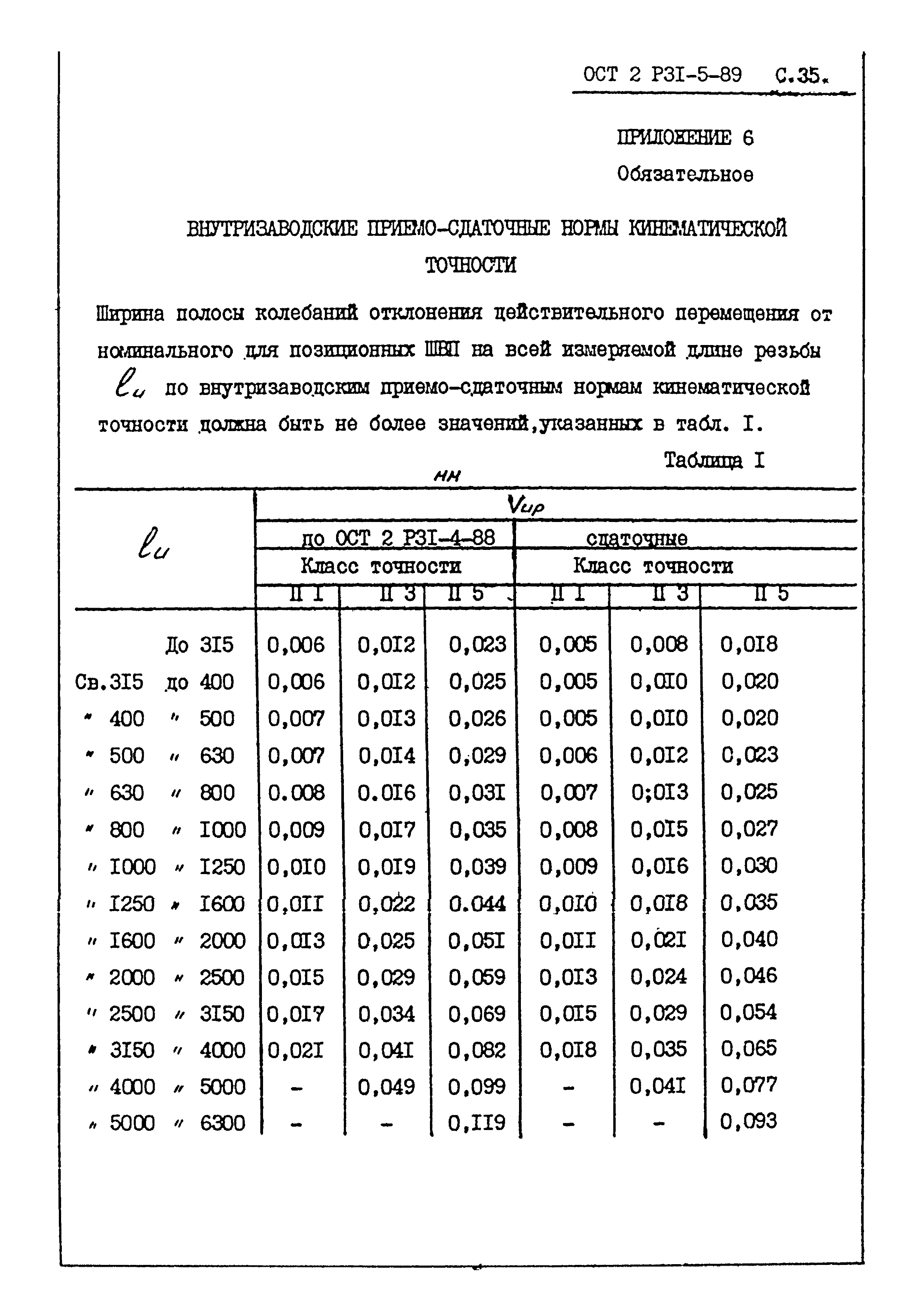

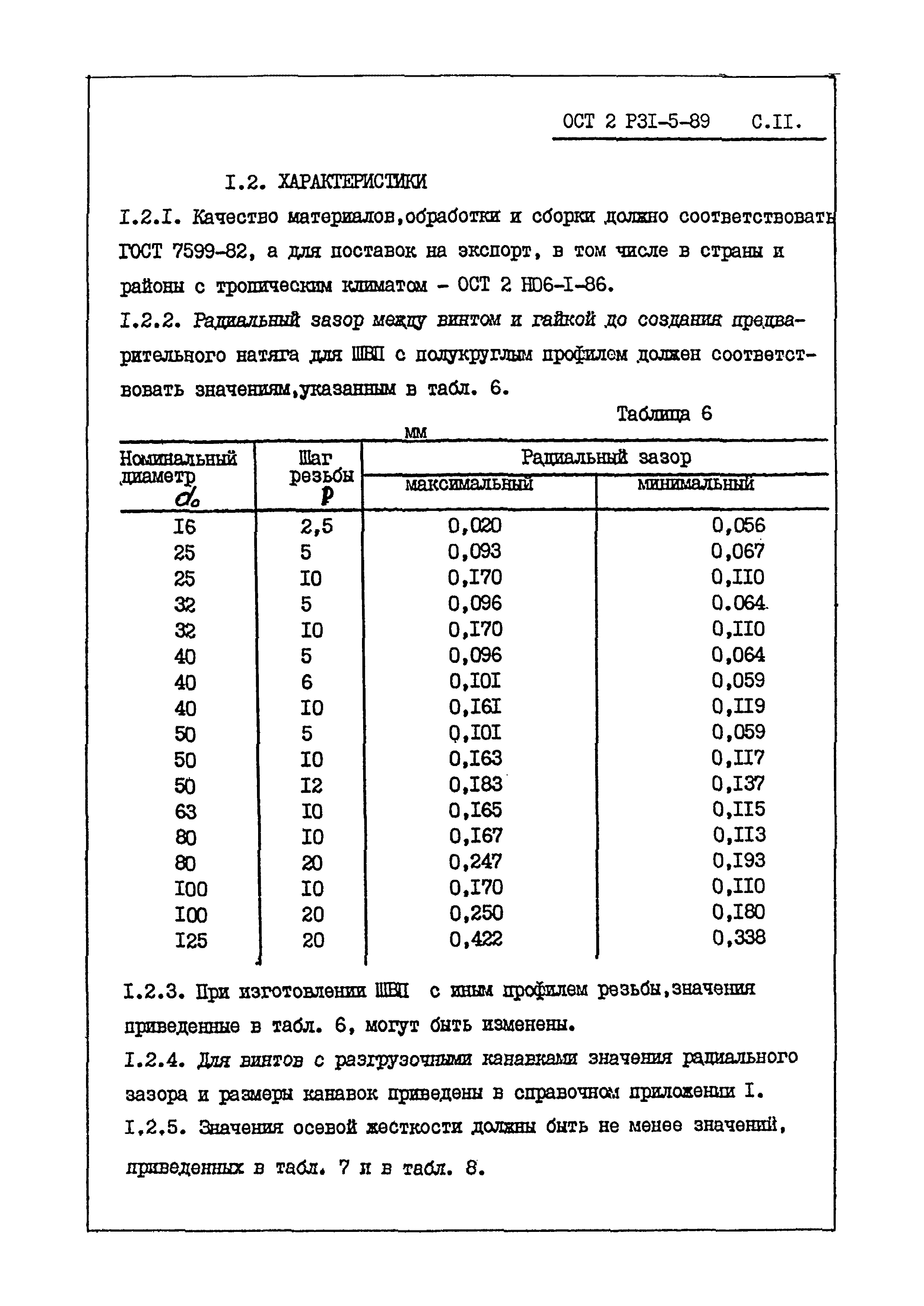

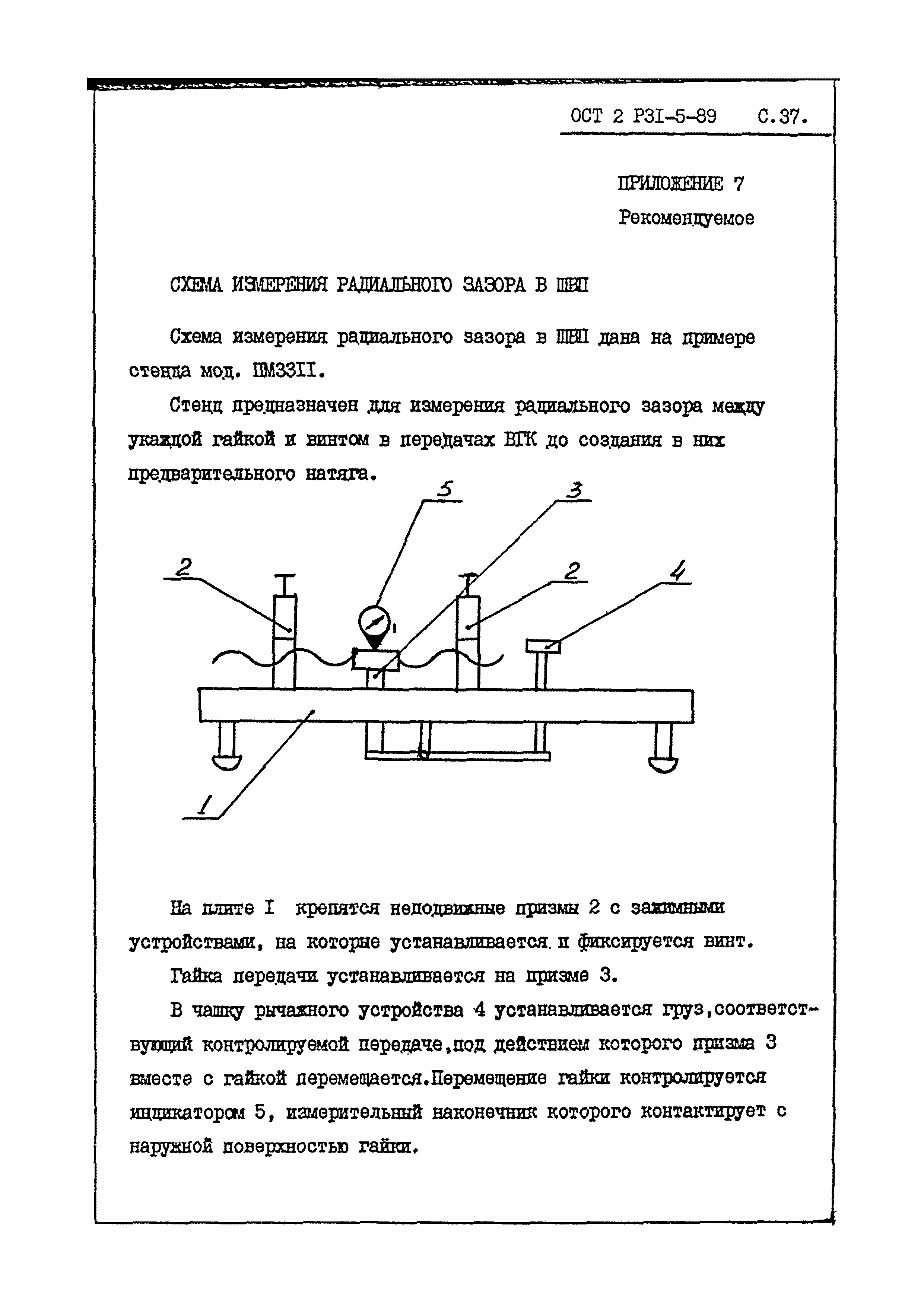

Оглавление:	1 Технические требования    1.1. Основные параметры и размеры    1.2. Характеристики    1.3. Комплектность    1.4. Маркировка    1.5 Упаковка 2 Приемка 3 Методы контроля 4 Транспортирование и хранение 5 Указания по эксплуатации 6 Гарантия изготовителя Приложение 1 (справочное). Разгрузочные канавки винтов Приложение 2 (обязательное). Технические характеристики передач исполнений 2, 3 и 4 Приложение 3 (справочное). Минимальные и максимальные допустимые значения момента холостого хода ШВП Приложение 4 (справочное). Опрежеделение предельной частоты вращения Приложение 5 (обязательное). Методика определения долговечности Приложение 6 (обязательное). Внутризаводские приемо-сдаточные нормы кинематической точности Приложение 7 (рекомендуемое). Схема измерения радиального зазора в ШВП Приложение 8 (рекомендуемое). Схема измерения момента холостого хода Приложение 9 (рекомендуемое). Схема измерения жесткости передач ШВП Приложение 10 (рекомендуемое). Схема проверки долговечности ШВП
Разработан:	Одесский завод прецизионных станков ПО Микрон
Утверждён:	29.06.1989 Министерство станкостроительной и инструментальной промышленности СССР (USSR Ministry of the Machine Tool Manufacturing and the Instrument Industry )
Принят:	ЭНИМС 29.06.1989 В/О СТАНКОИМПОРТ 29.06.1989 Фирма СТАНКОКОМПЛЕКТ
Расположен в:	Техническая документация Экология МАШИНОСТРОЕНИЕ Металлорежущие станки Металлорежущие станки прочие Строительство Стандарты Отраслевые стандарты и технические условия Отраслевые стандарты
Список изменений:	№ 1 от 01.07.1990
Заменяет собой:	ОСТ 2 Р31-1-80 ОСТ 2 Р31-5-84
Нормативные ссылки:	ГОСТ 15150-69 «Машины, приборы и другие технические изделия. Исполнения для различных климатических районов. Категории, условия эксплуатации, хранения и транспортирования в части воздействия климатических факторов внешней среды» ГОСТ 10198-91 «Ящики деревянные для грузов массой св. 200 до 20000 кг. Общие технические условия» ГОСТ 10354-82 «Пленка полиэтиленовая. Технические условия» ГОСТ 23170-78 «Упаковка для изделий машиностроения. Общие требования» ГОСТ 9.014-78 «Единая система защиты от коррозии и старения. Временная противокоррозионная защита изделий. Общие требования» ГОСТ 4543-71 «Прокат из легированной конструкционной стали. Технические условия» ГОСТ 2789-73 «Шероховатость поверхности. Параметры и характеристики» ГОСТ 14192-77 «Маркировка грузов» ГОСТ 20736-75 «Статистический приемочный контроль по количественному признаку. Планы контроля» ГОСТ 5950-73 «Прутки и полосы из инструментальной легированной стали. Технические условия» ГОСТ 7599-82 «Станки металлообрабатывающие. Общие технические условия» ГОСТ 8.050-73 «Государственная система обеспечения единства измерений. Нормальные условия выполнения линейных и угловых измерений» ГОСТ 801-78 «Сталь подшипниковая. Технические условия»

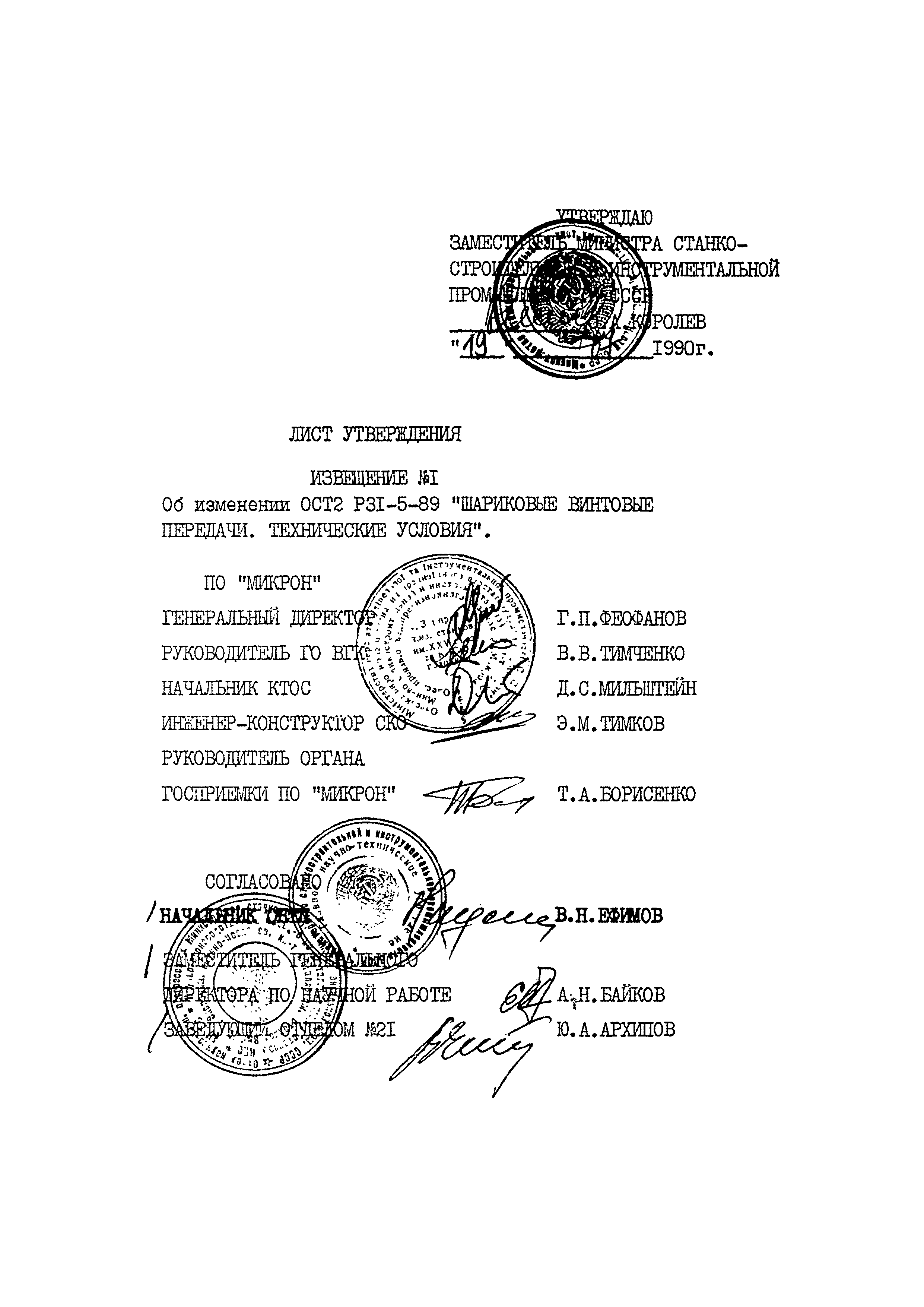

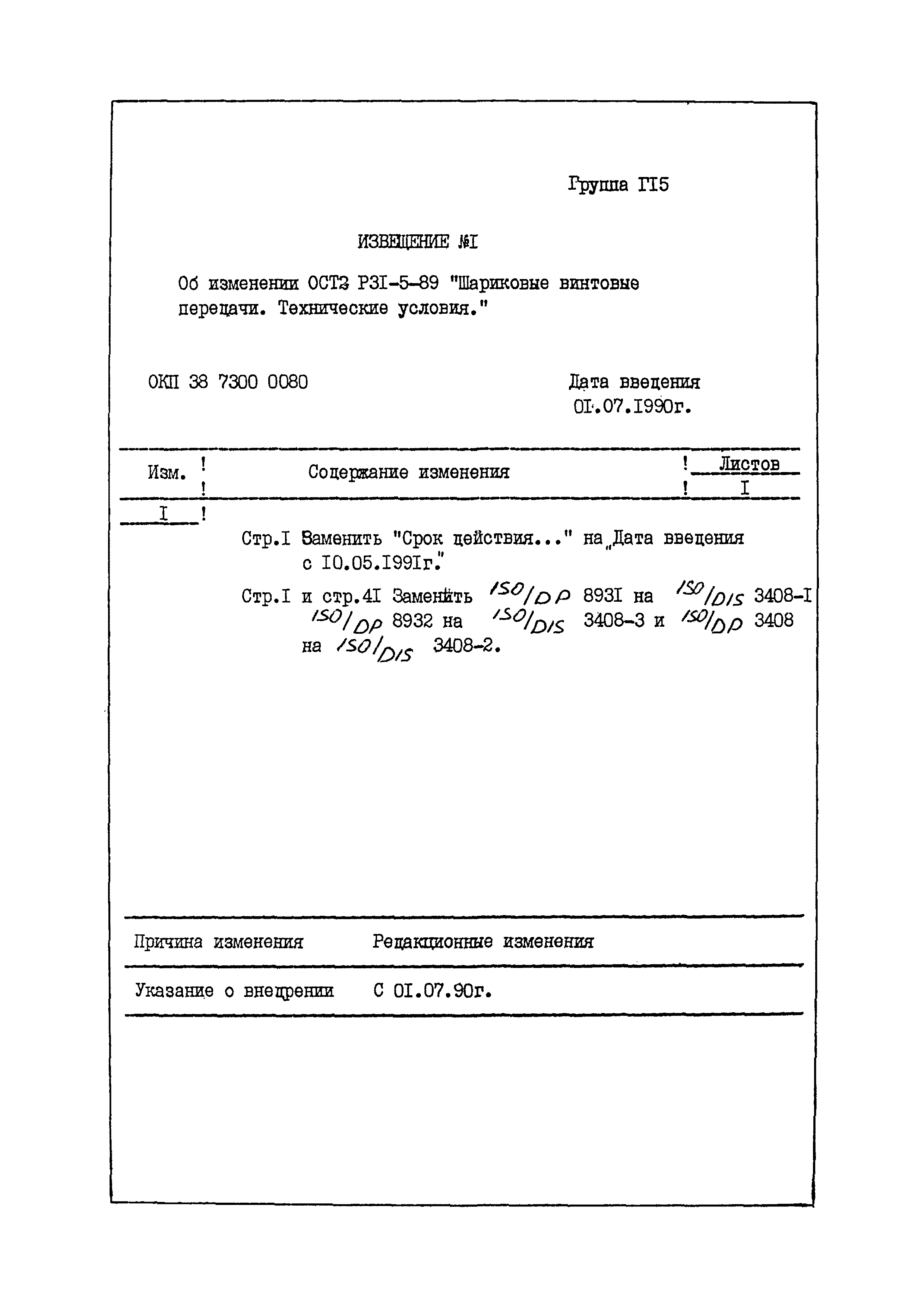

Текстовое изменение № 1 от 01.07.1990
