Скачать ГОСТ 31604-2012 Соединительные устройства. Устройства для присоединения алюминиевых проводников к зажимам из любого материала и медных проводников к зажимам из алюминиевых сплавов. Общие требования и методы испытаний

Дата актуализации: 10.08.2017

ГОСТ 31604-2012

Соединительные устройства. Устройства для присоединения алюминиевых проводников к зажимам из любого материала и медных проводников к зажимам из алюминиевых сплавов. Общие требования и методы испытаний

Обозначение:	ГОСТ 31604-2012
Обозначение англ:	GOST 31604-2012
Статус:	введен впервые
Название рус.:	Соединительные устройства. Устройства для присоединения алюминиевых проводников к зажимам из любого материала и медных проводников к зажимам из алюминиевых сплавов. Общие требования и методы испытаний
Название англ.:	Connecting devices. Devices for the connection of aluminium conductors in clamping units of any material and copper conductors in aluminium bodied clamping units. General requirements and methods of tests
Дата добавления в базу:	01.10.2014
Дата актуализации:	05.05.2017
Дата введения:	01.01.2014

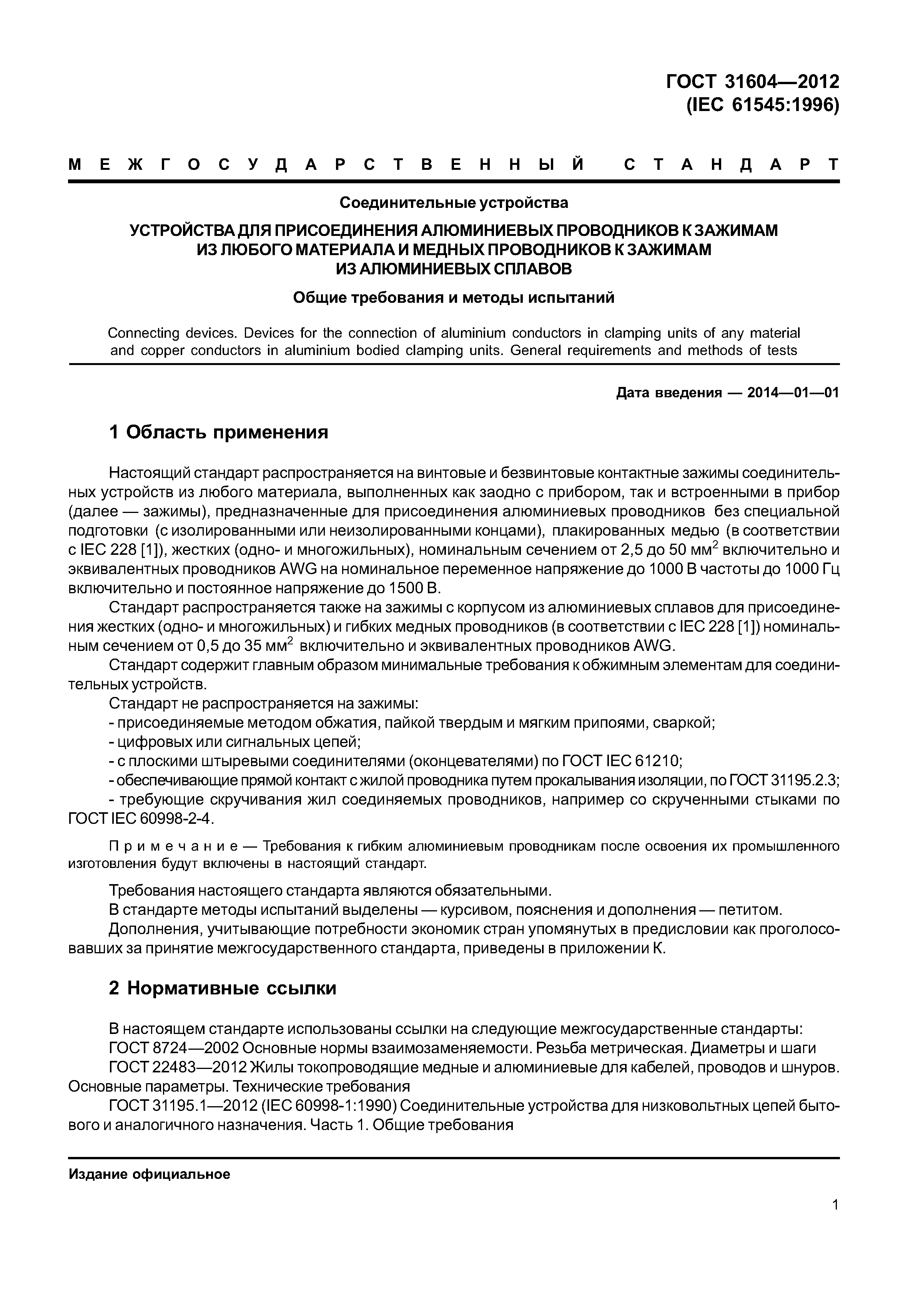

Область применения:	Стандарт распространяется на винтовые и безвинтовые контактные зажимы соединительных устройств из любого материала, выполненных как заодно с прибором, так и встроенными в прибор, предназначенные для присоединения алюминиевых проводников без специальной подготовки (с изолированными или неизолированными концами), плакированных медью (в соответствии с IEC 228 [1]), жестких (одно- и многожильных), номинальным сечением от 2,5 до 50 мм2 включительно и эквивалентных проводников AWG на номинальное переменное напряжение до 1000 В частоты до 1000 Гц включительно и постоянное напряжение до 1500 В. Стандарт не распространяется на зажимы: - присоединяемые методом обжатия, пайкой твердым и мягким припоями, сваркой; - цифровых или сигнальных цепей; - с плоскими штыревыми соединителями (оконцевателями) по ГОСТ IEC 61210; - обеспечивающие прямой контакт с жилой проводника путем прокалывания изоляции, по ГОСТ 31195.2.3; требующие скручивания жил соединяемых проводников, например со скрученными стыками по ГОСТ IEC 60998-2-4. Требования настоящего стандарта являются обязательными.

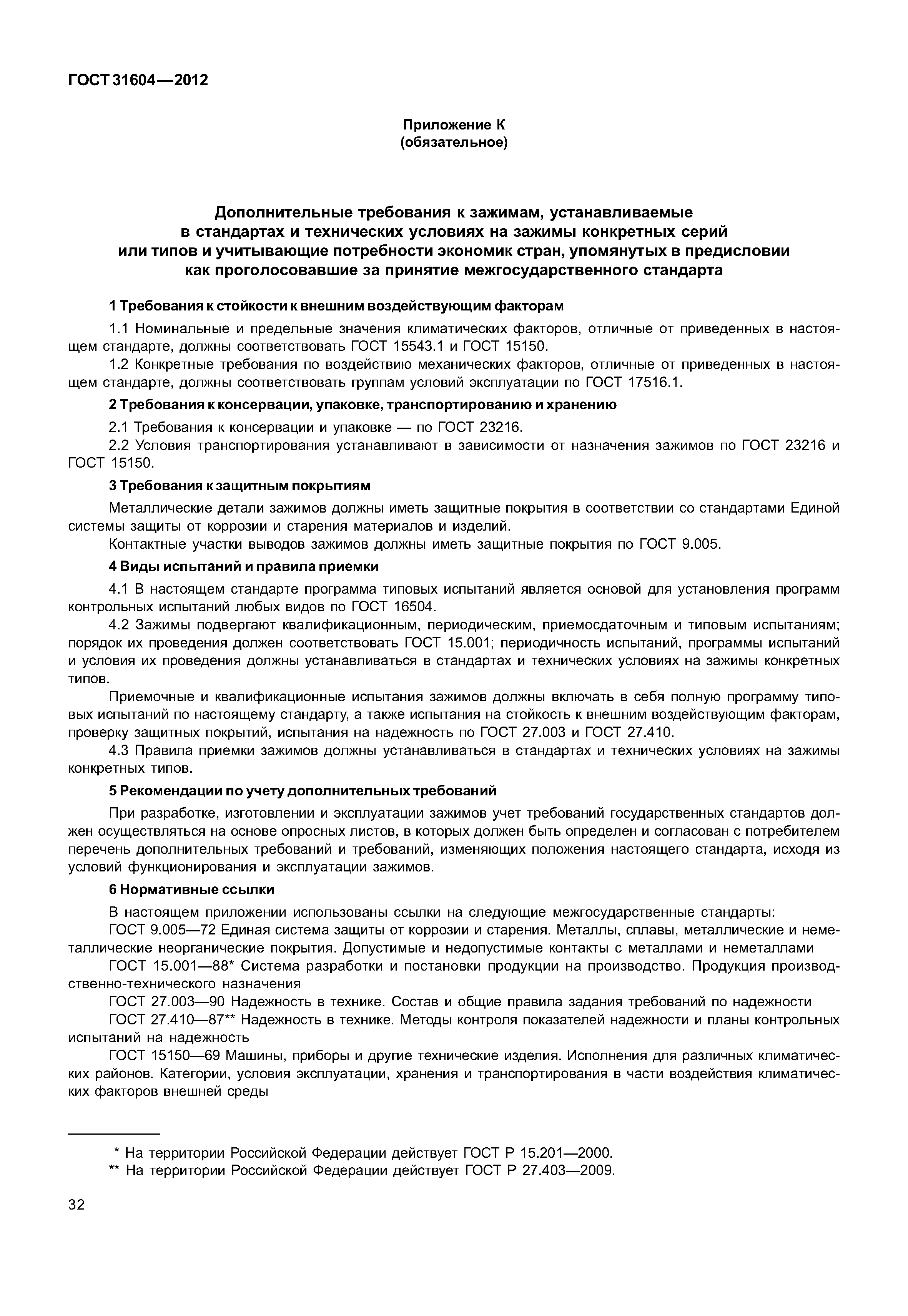

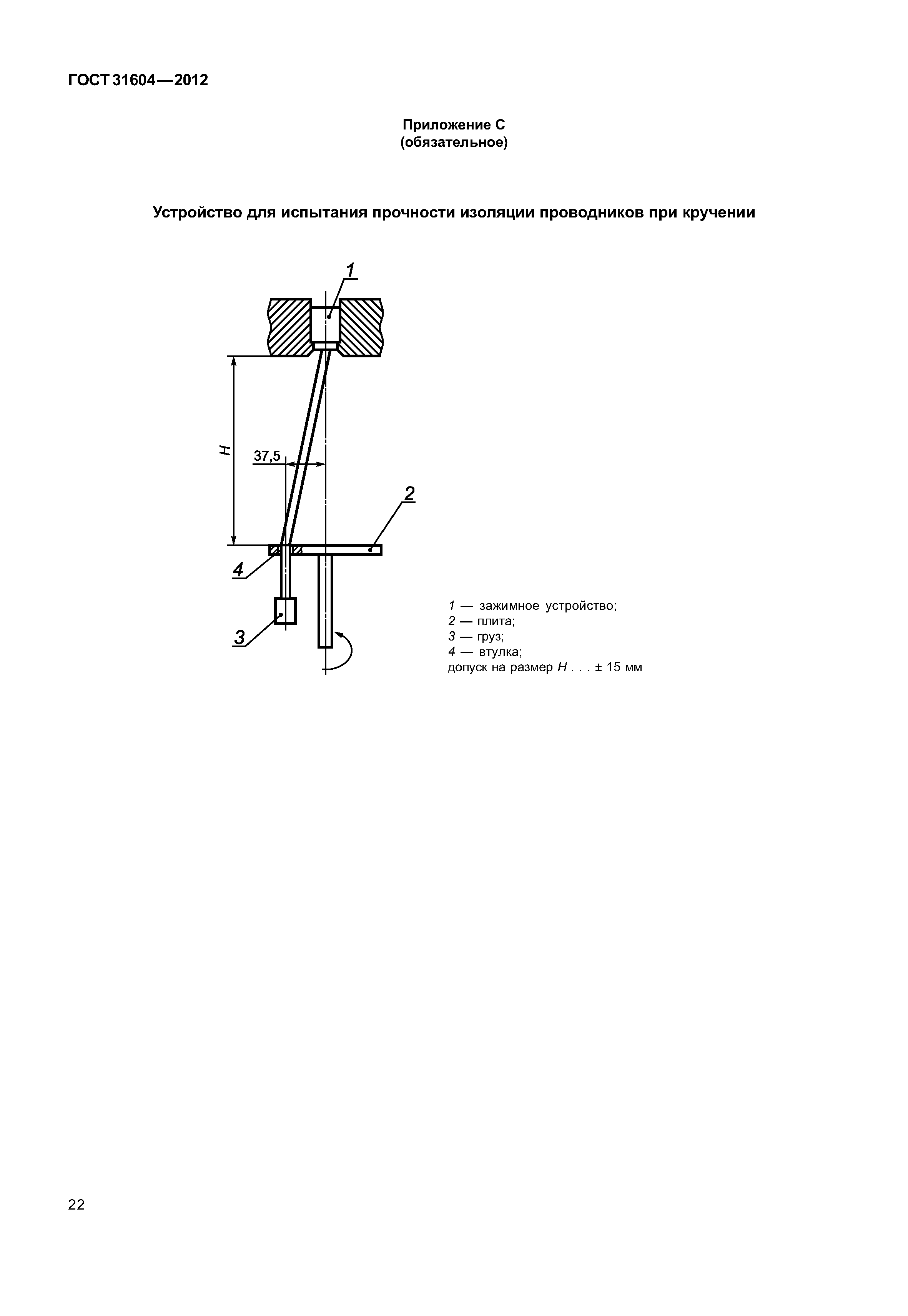

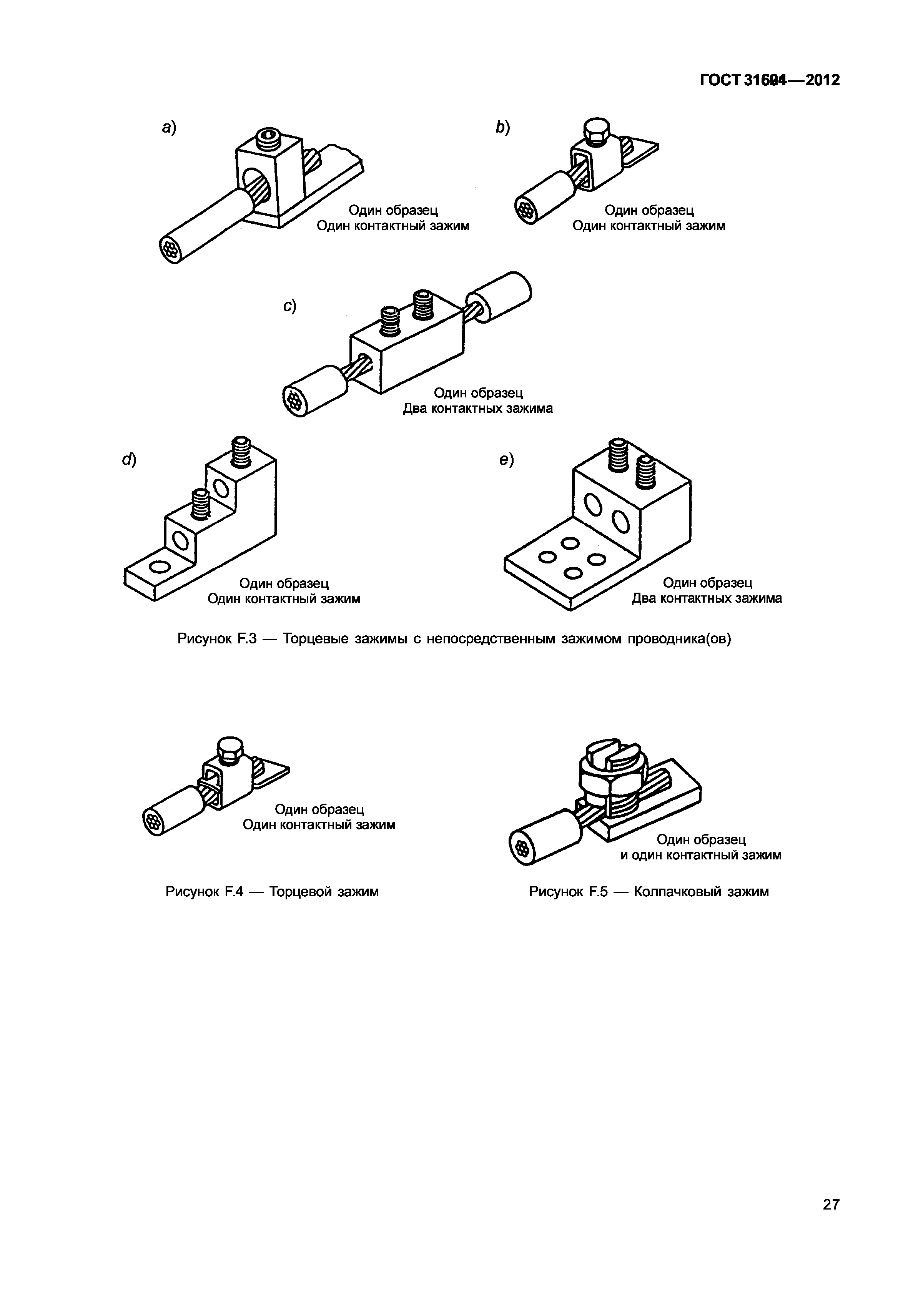

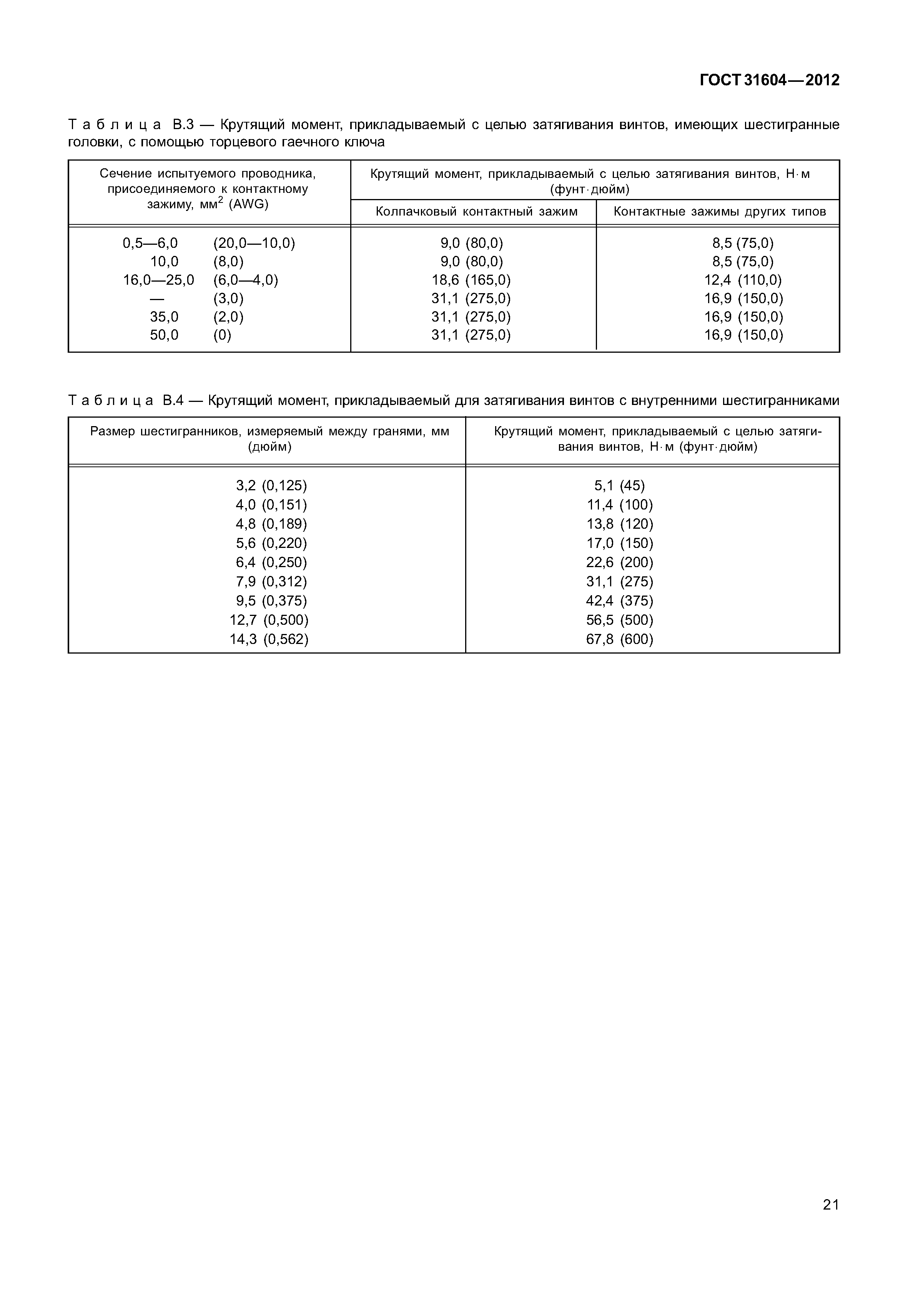

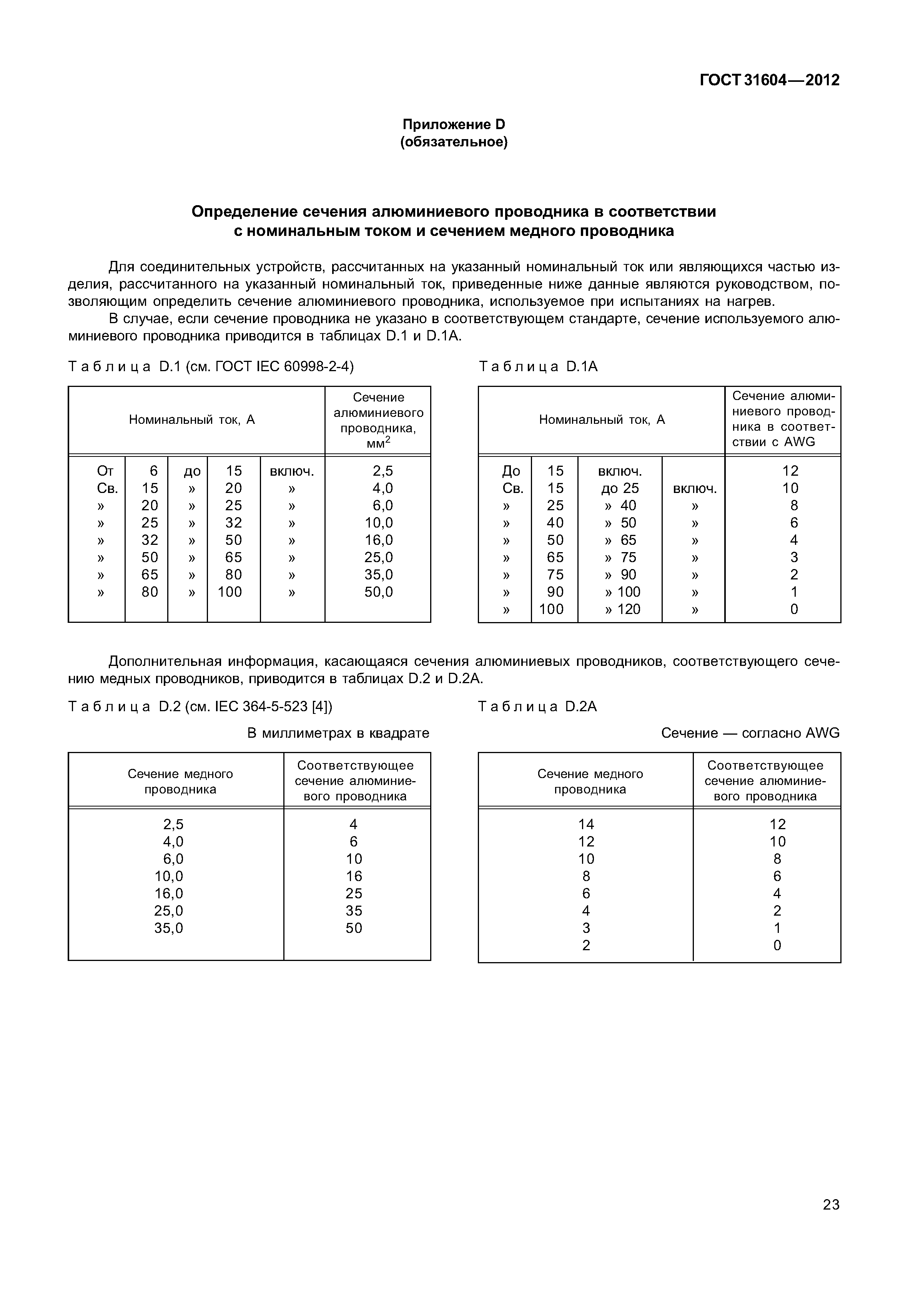

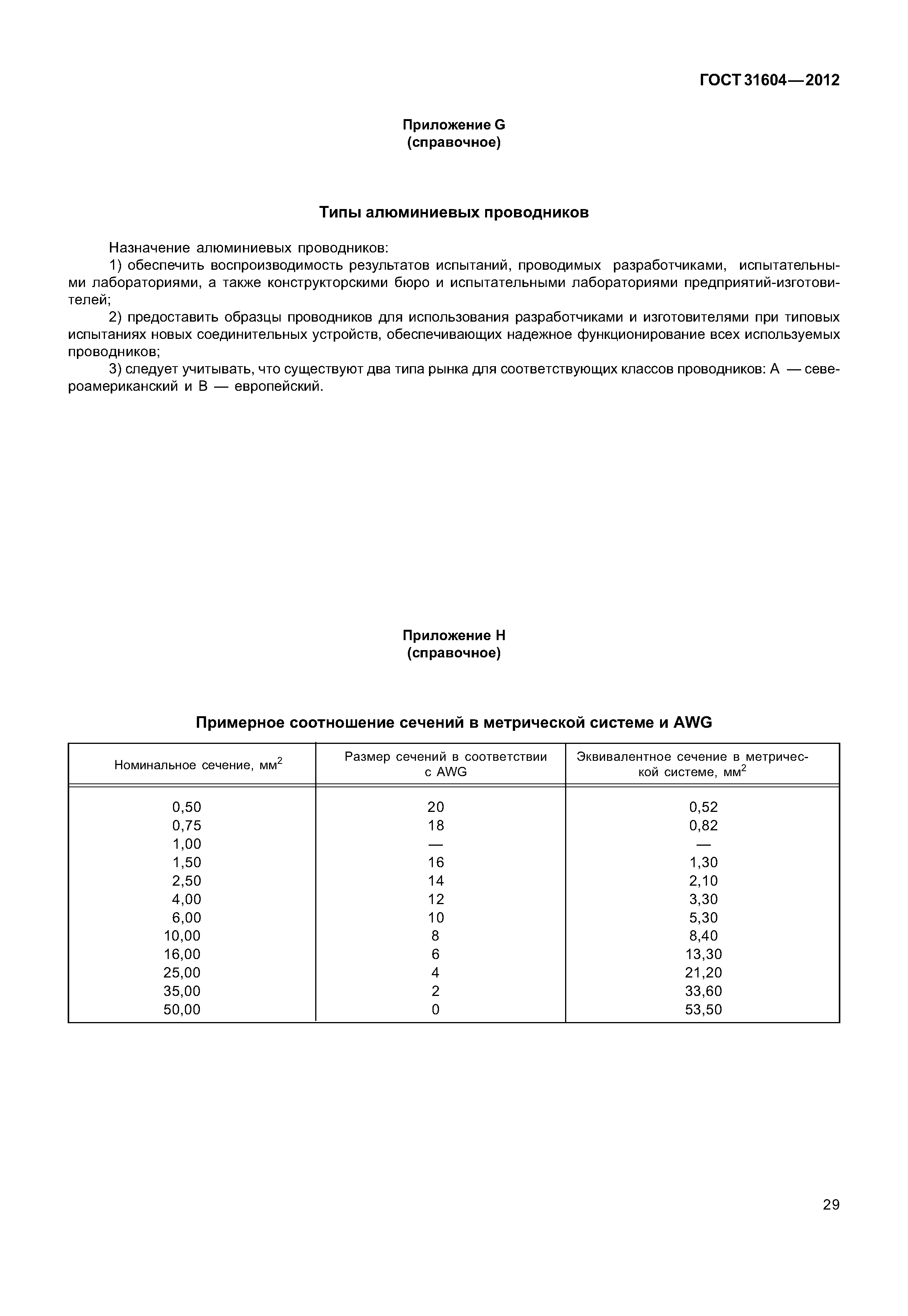

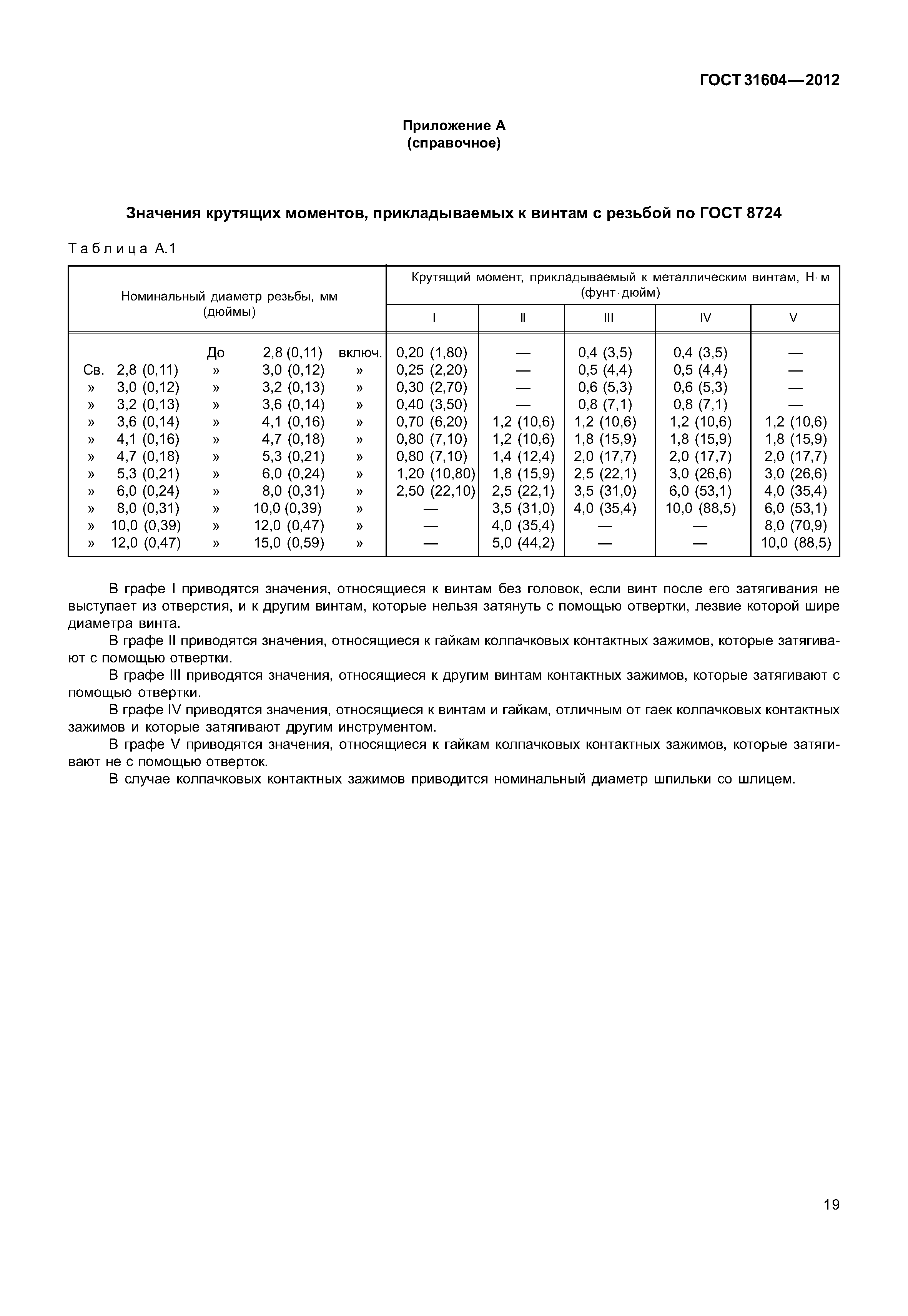

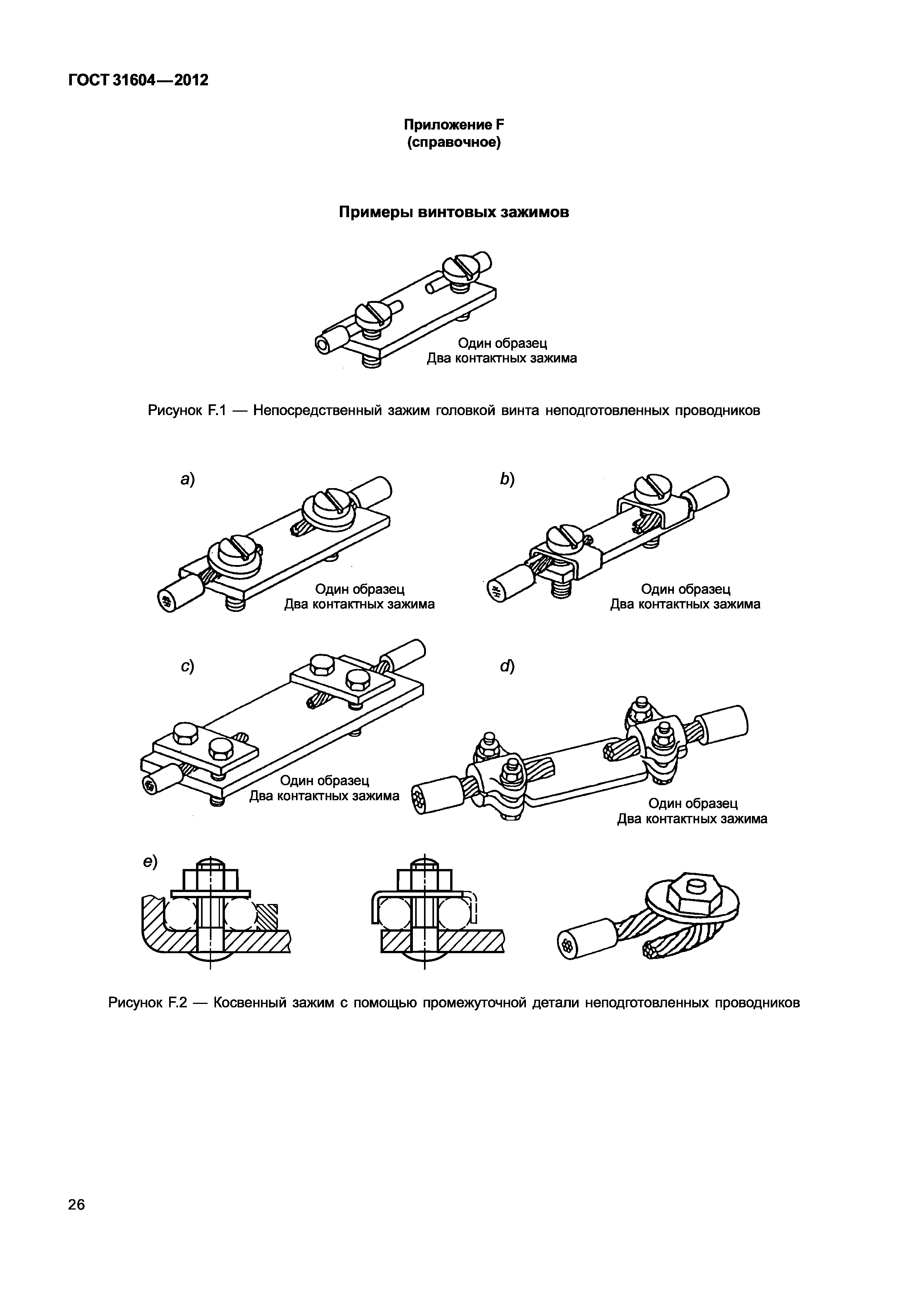

Оглавление:	1 Область применения 2 Нормативные ссылки 3 Определения 4 Общие требования 5 Общие требования к испытаниям 6 Классификация 7 Маркировка 8 Основные характеристики 9 Соединение проводников 10 Требования к конструкции 11 Испытания 12 Коррозиеустойчивость Приложение А (справочное) Значения крутящих моментов, прикладываемых к винтам с резьбой по ГОСТ 8724 Приложение В (обязательное) Значения крутящих моментов, прикладываемых к винтам, используемым Обществом автомобильных инженеров Приложение С (обязательное) Устройство для испытания прочности изоляции проводников при кручении Приложение D (обязательное) Определение сечения алюминиевого проводника в соответствии с номинальным током и сечением медного проводника Приложение Е (обязательное) Расположение образцов при циклических испытаниях под токовой нагрузкой Приложение F (справочное) Примеры винтовых зажимов Приложение G (справочное) Типы алюминиевых проводников Приложение Н (справочное) Примерное соотношение сечений в метрической системе и AWG Приложение J (справочное) Примеры испытаний на превышение температуры и циклического испытания под токовой нагрузкой Приложение К (справочное) дополнительные требования к зажимам, устанавливаемые в стандартах и технических условиях на зажимы конкретных серий или типов и учитывающие потребности экономик стран упомянутых в предисловии как проголосовавшие за принятие межгосударственного стандарта Библиография
Разработан:	ООО ВНИИэлектроаппарат
Утверждён:	24.05.2012 Межгосударственный Совет по стандартизации, метрологии и сертификации (Inter-Governmental Council on Standardization, Metrology, and Certification 41) 15.11.2012 Федеральное агентство по техническому регулированию и метрологии (859-ст)
Издан:	Стандартинформ (2013 г. )
Расположен в:	Техническая документация Электроэнергия ЭЛЕКТРОТЕХНИКА Электрическая арматура Соединительные устройства Экология ЭЛЕКТРОТЕХНИКА Электрическая арматура Соединительные устройства
Список изменений:	Поправка от 18.06.2015 (ИУС 9-2015)
Нормативные ссылки:	ГОСТ 8724-2002 «Основные нормы взаимозаменяемости. Резьба метрическая. Диаметры и шаги» ГОСТ IEC 60998-2-4-2011 «Устройства соединительные для низковольтных цепей бытового и аналогичного назначения. Частные требования к устройствам для соединения проводников скручиванием» ГОСТ IEC 61210-2011 «Устройства присоединительные. Зажимы плоские быстросоединяемые для медных электрических проводников. Требования безопасности» ГОСТ IEC 60227-3-2011 «Кабели с поливинилхлоридной изоляцией на номинальное напряжение до 450/750 В включительно. Кабели без оболочки для стационарной прокладки» ГОСТ 22483-2012 «Жилы токопроводящие для кабелей, проводов и шнуров» ГОСТ 31195.1-2012 «Соединительные устройства для низковольтных цепей бытового и аналогичного назначения. Часть 1. Общие требования» ГОСТ 31195.2.1-2012 «Соединительные устройства для низковольтных цепей бытового и аналогичного назначения. Часть 2-1. Частные требования для соединительных устройств с винтовыми зажимами» ГОСТ 31195.2.3-2012 «Соединительные устройства для низковольтных цепей бытового и аналогичного назначения. Часть 2-3. Дополнительные требования к контактным зажимам, прокалывающим изоляцию медных проводников для их соединения»

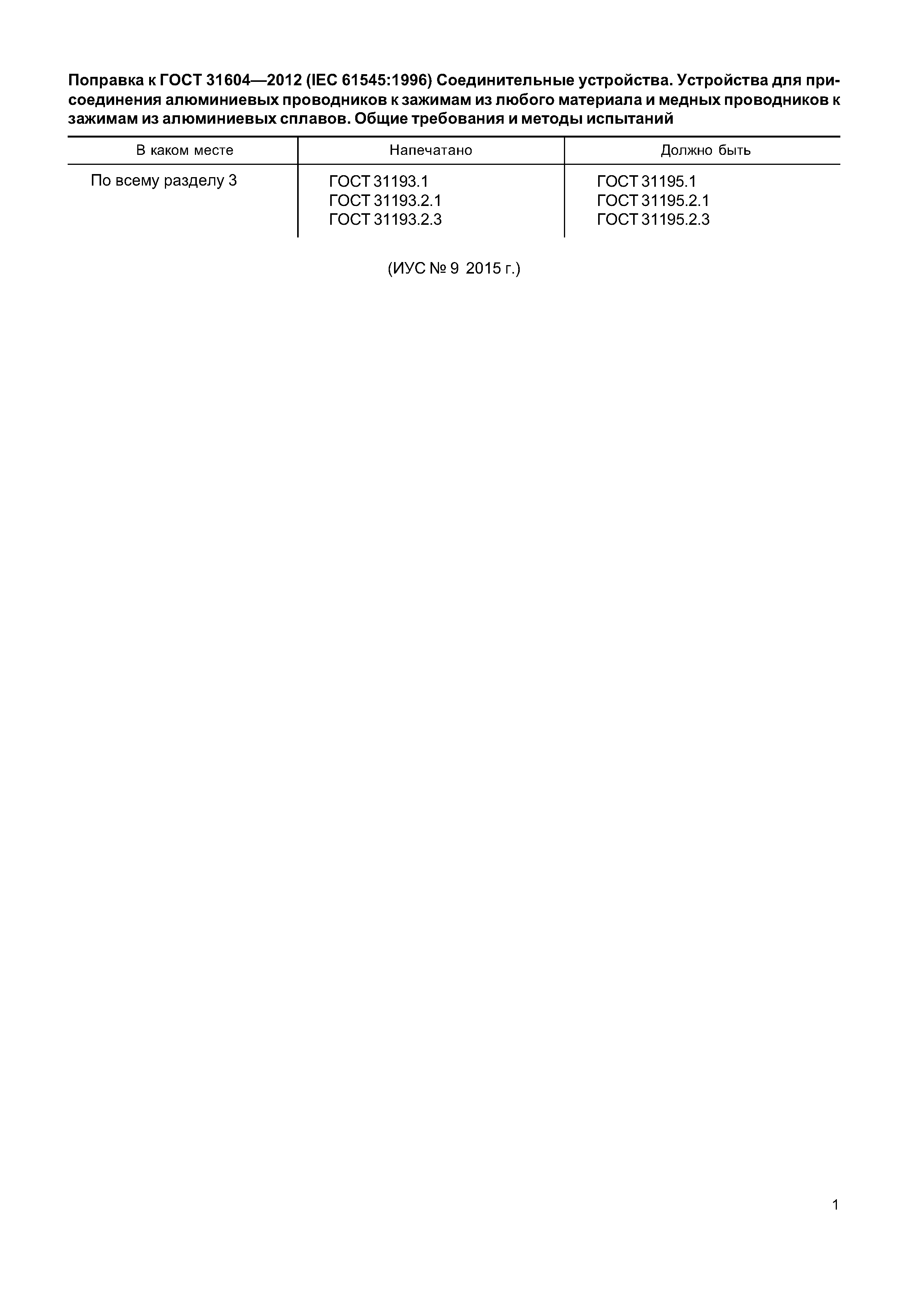

Текстовое изменение Поправка от 18.06.2015
