Скачать ГОСТ Р 55085-2012 Баллоны стальные сварные на давление 1,6 МПа для сжиженных углеводородных газов, используемых в качестве моторного топлива на автомобильных транспортных средствах. Технические условия

Дата актуализации: 10.08.2017

ГОСТ Р 55085-2012

Баллоны стальные сварные на давление 1,6 МПа для сжиженных углеводородных газов, используемых в качестве моторного топлива на автомобильных транспортных средствах. Технические условия

Обозначение:	ГОСТ Р 55085-2012
Обозначение англ:	GOST R 55085-2012
Статус:	действует
Название рус.:	Баллоны стальные сварные на давление 1,6 МПа для сжиженных углеводородных газов, используемых в качестве моторного топлива на автомобильных транспортных средствах. Технические условия
Название англ.:	Cylinders steel welded on pressure 1,6 MPа for liquefied hydrocarbon gas, used as motor fuel on car transport facility. Specifications
Дата добавления в базу:	01.10.2014
Дата актуализации:	05.05.2017
Дата введения:	01.10.2013

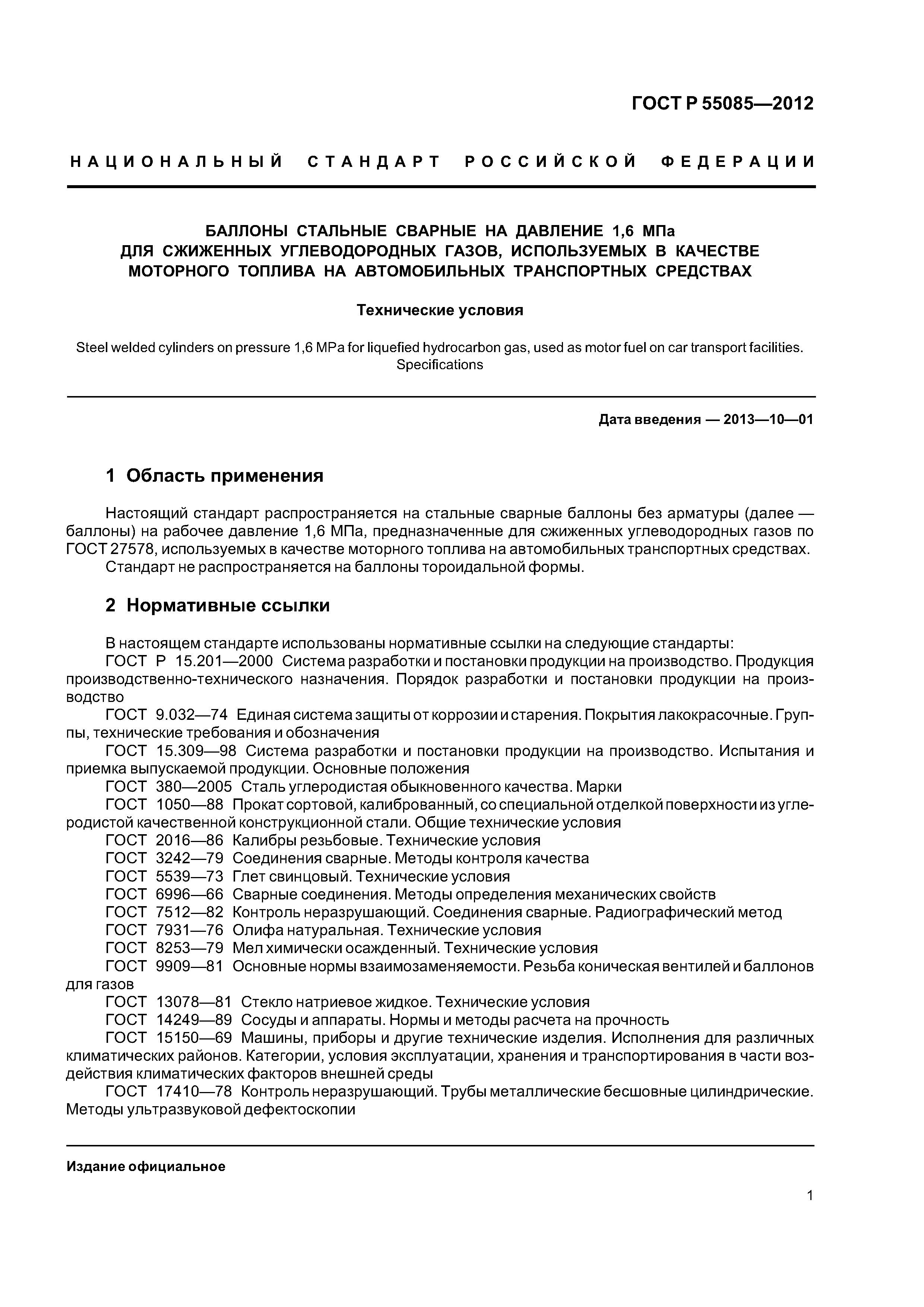

Область применения:	Стандарт распространяется на стальные сварные баллоны без арматуры на рабочее давление 1,6 Мпа, предназначенные для сжиженных углеводородных газов по ГОСТ 27578, используемых в качестве моторного топлива на автомобильных транспортных средствах. Стандарт не распространяется на баллоны тороидальной формы.

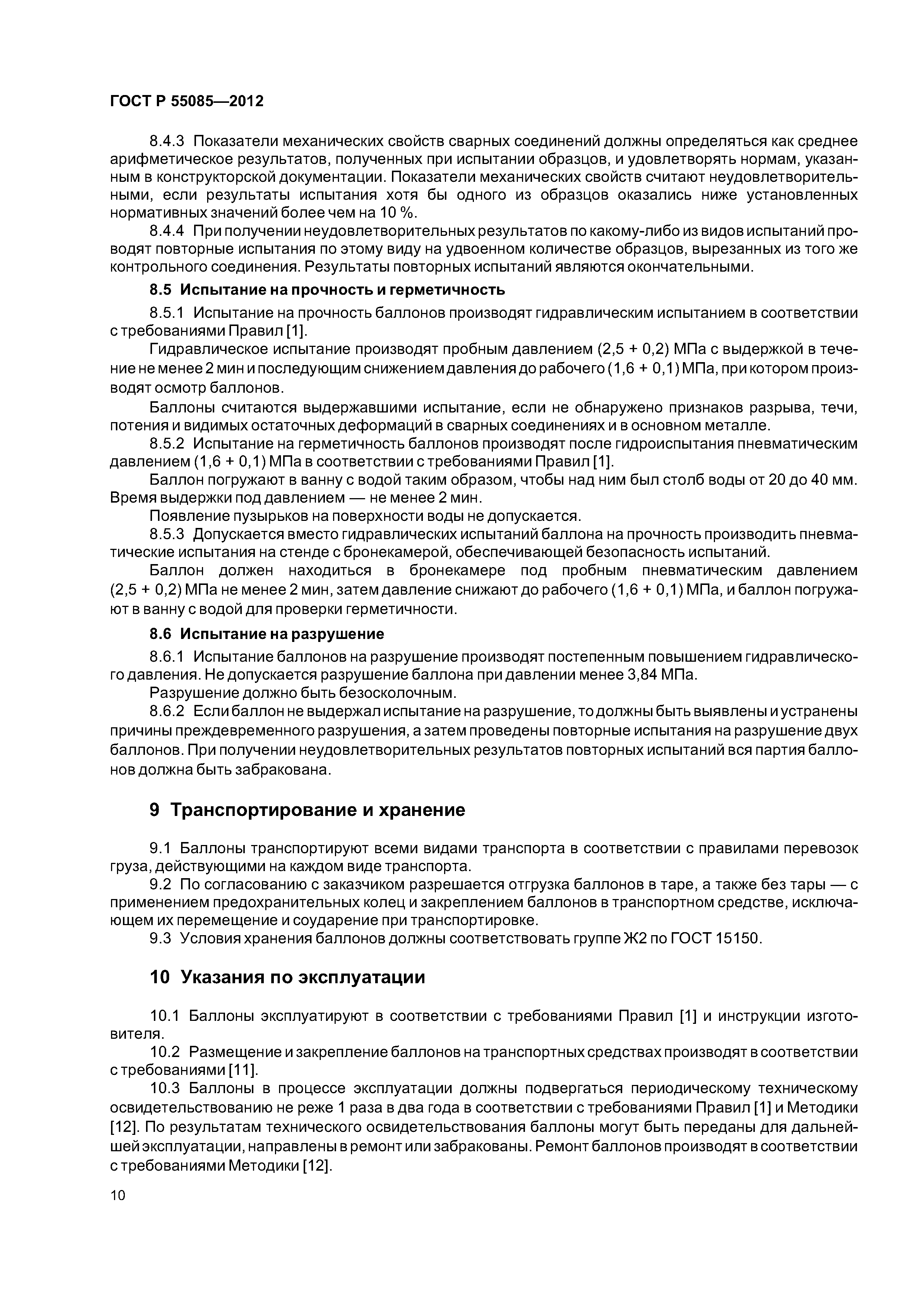

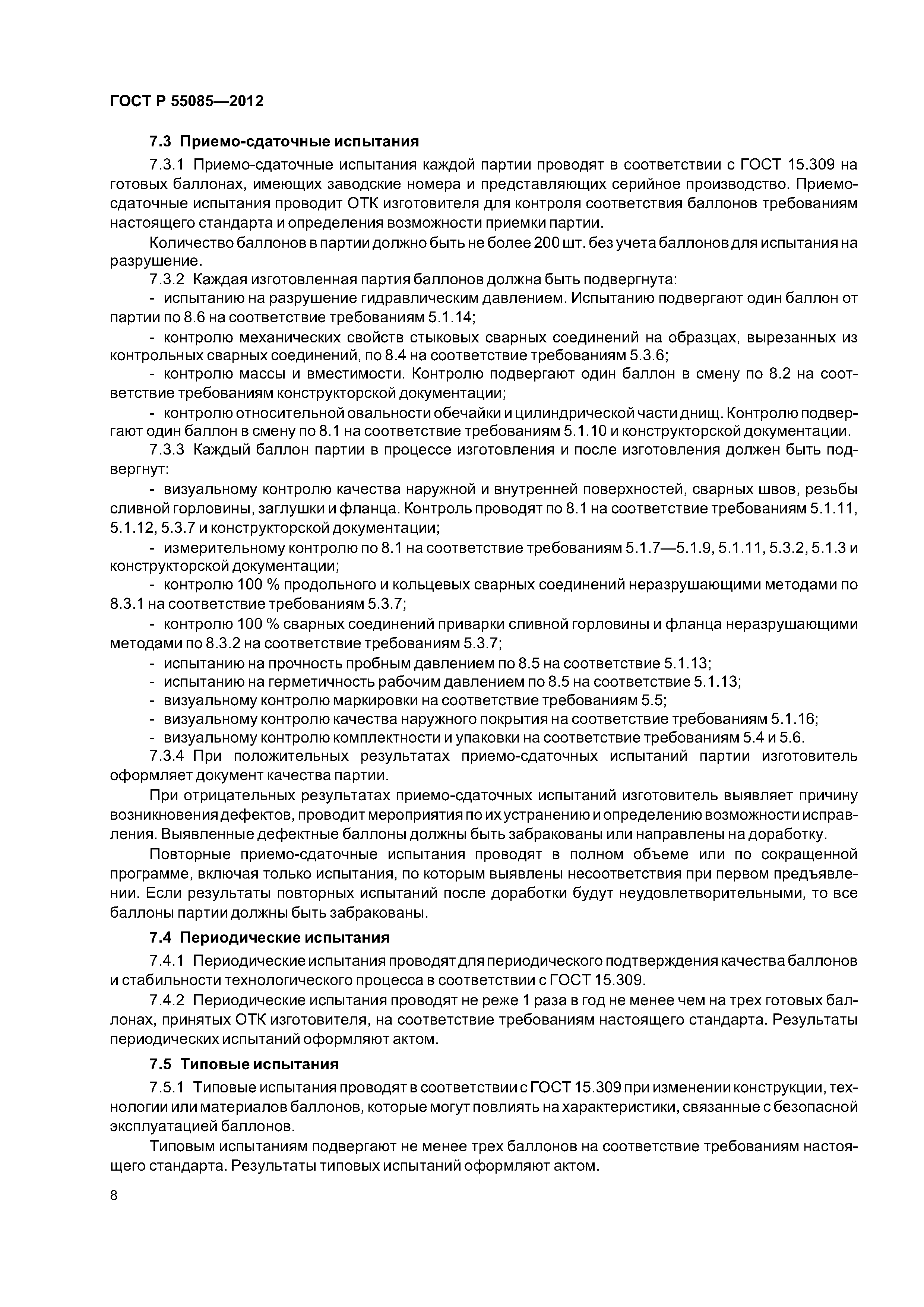

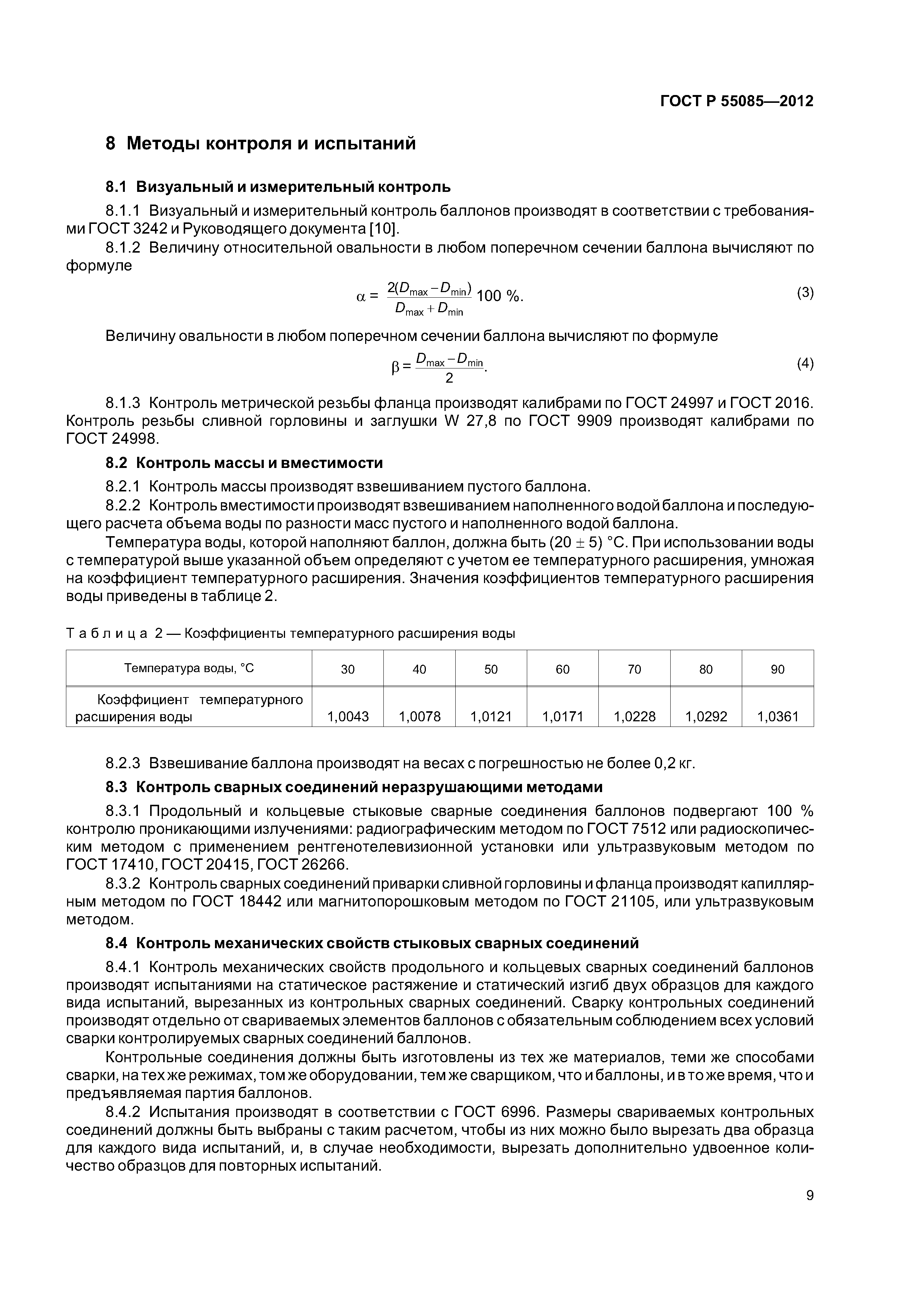

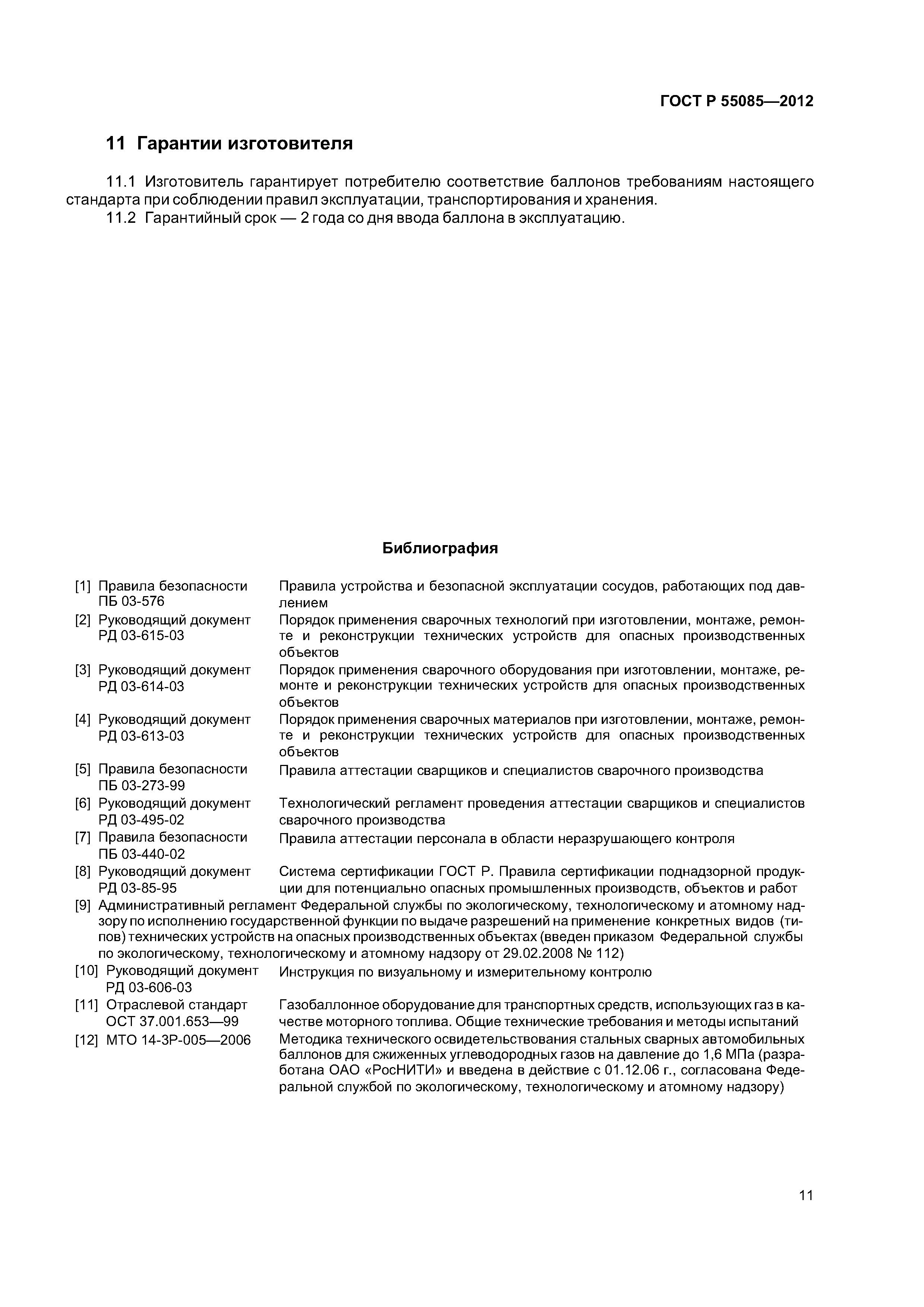

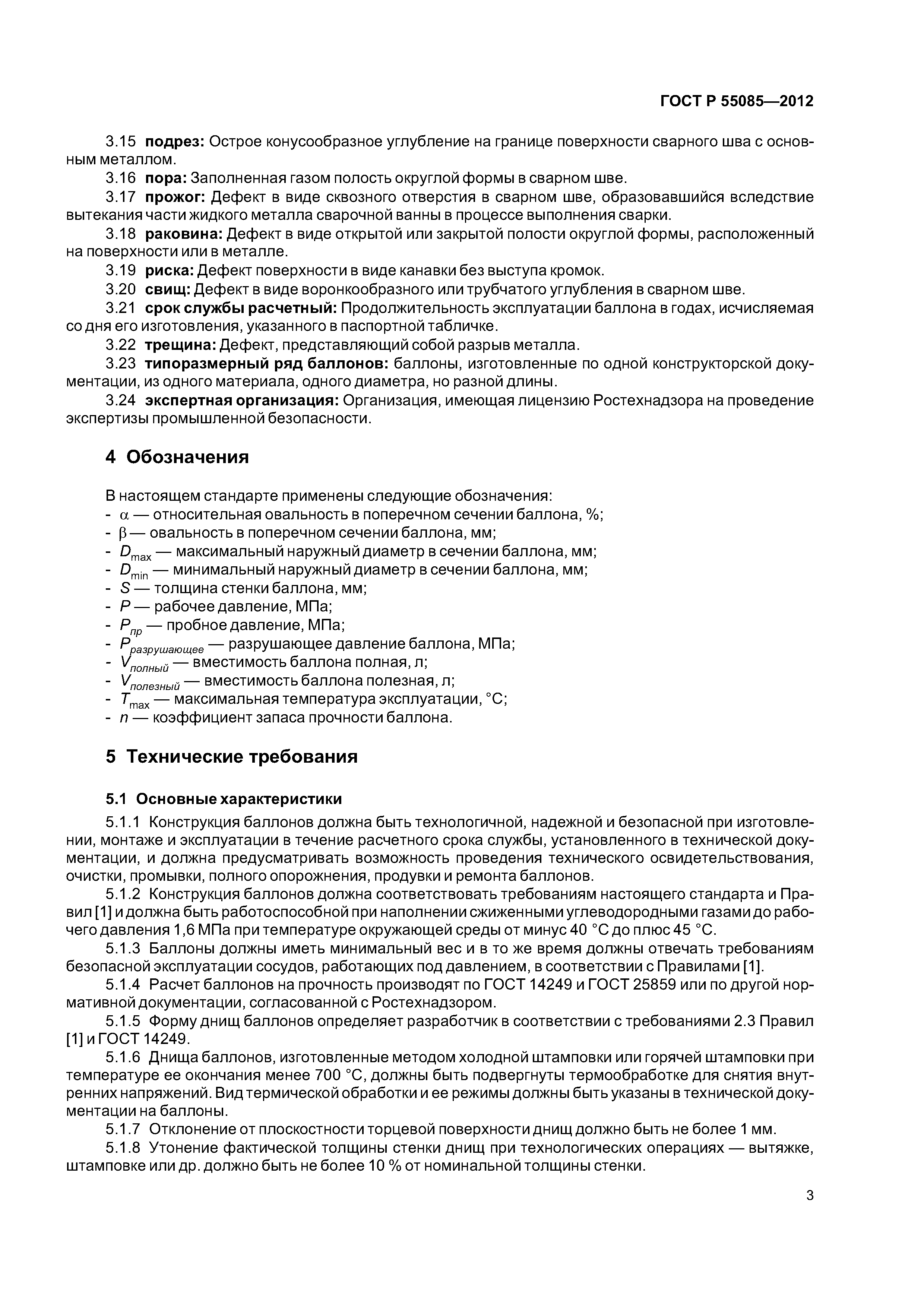

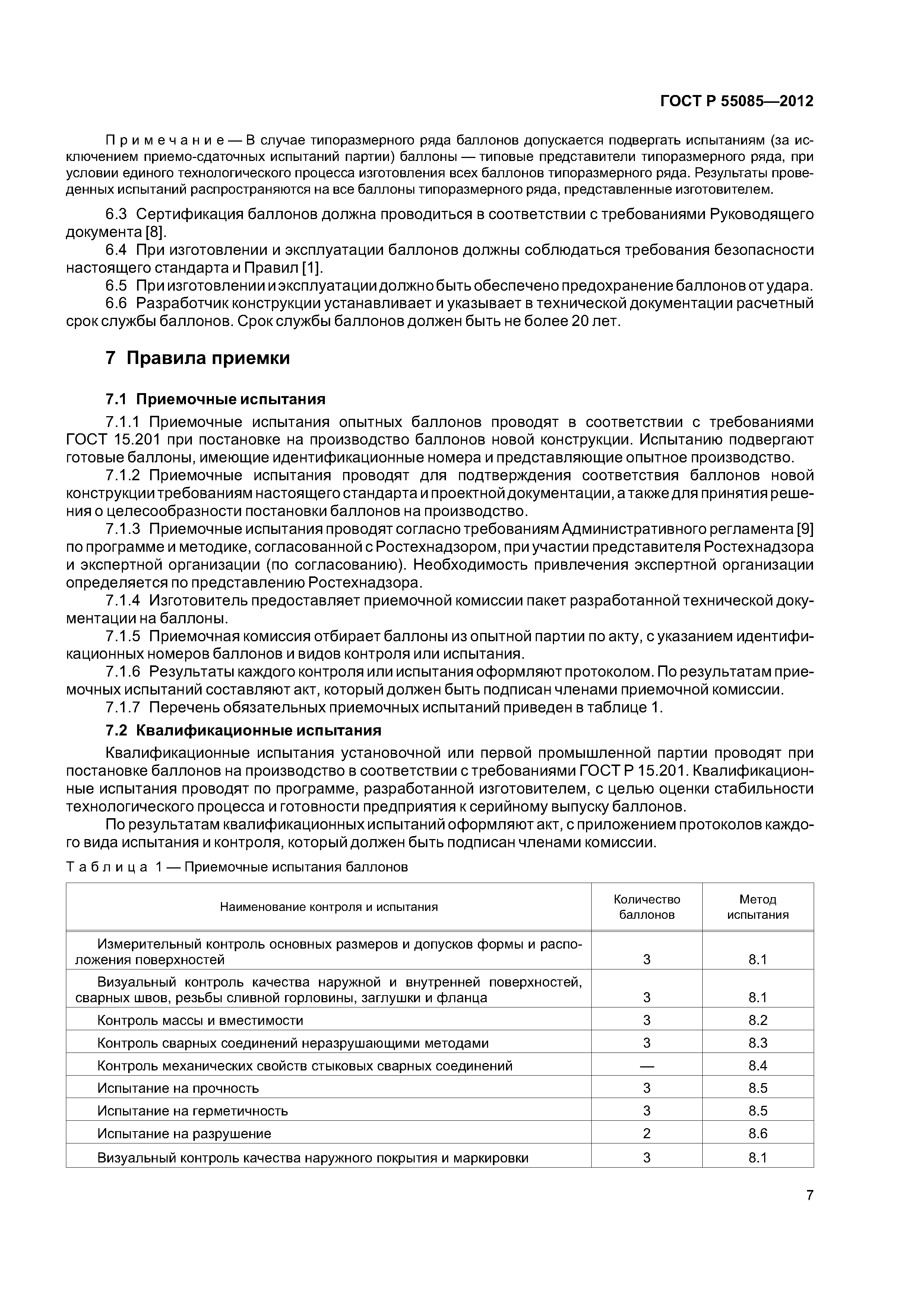

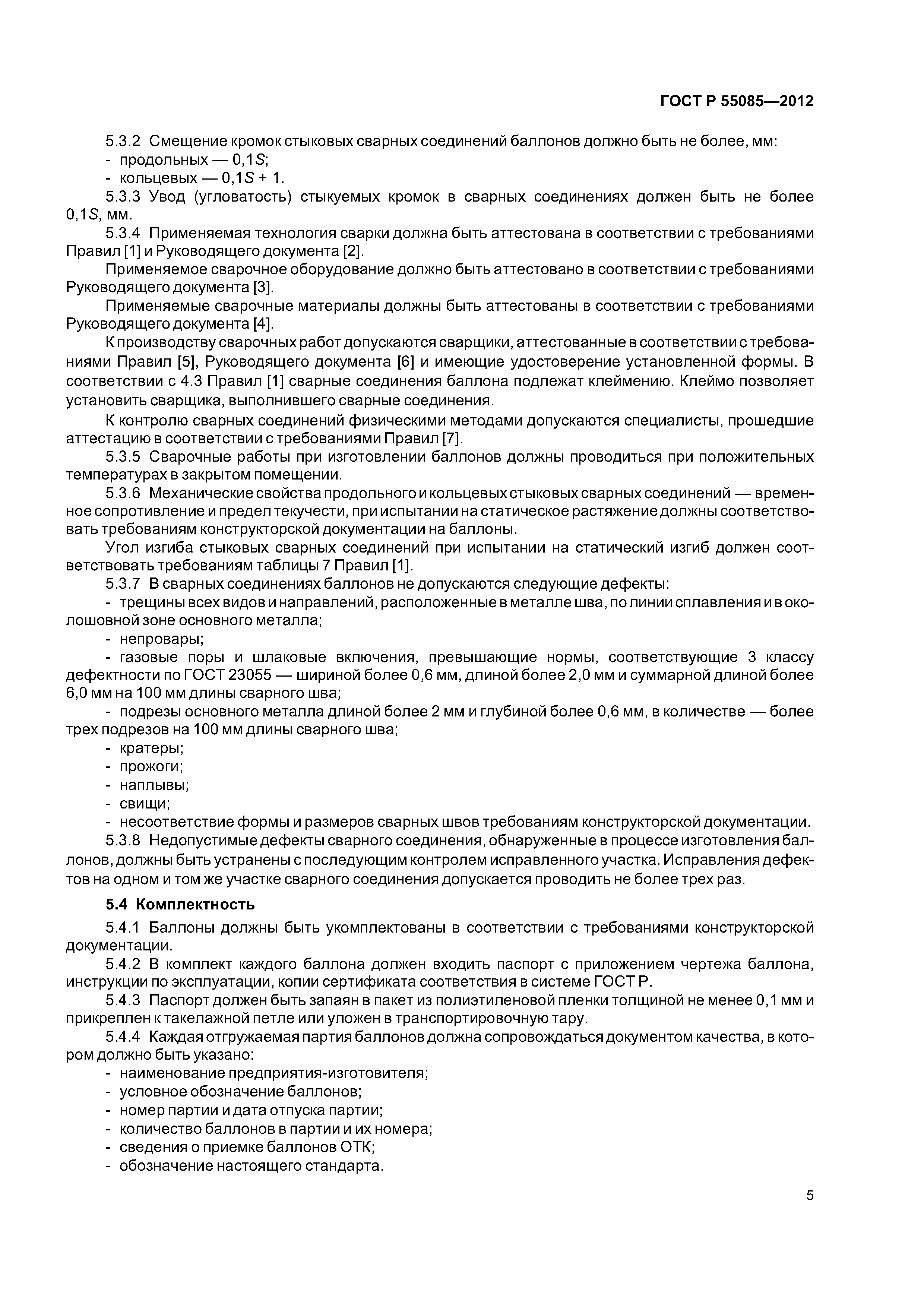

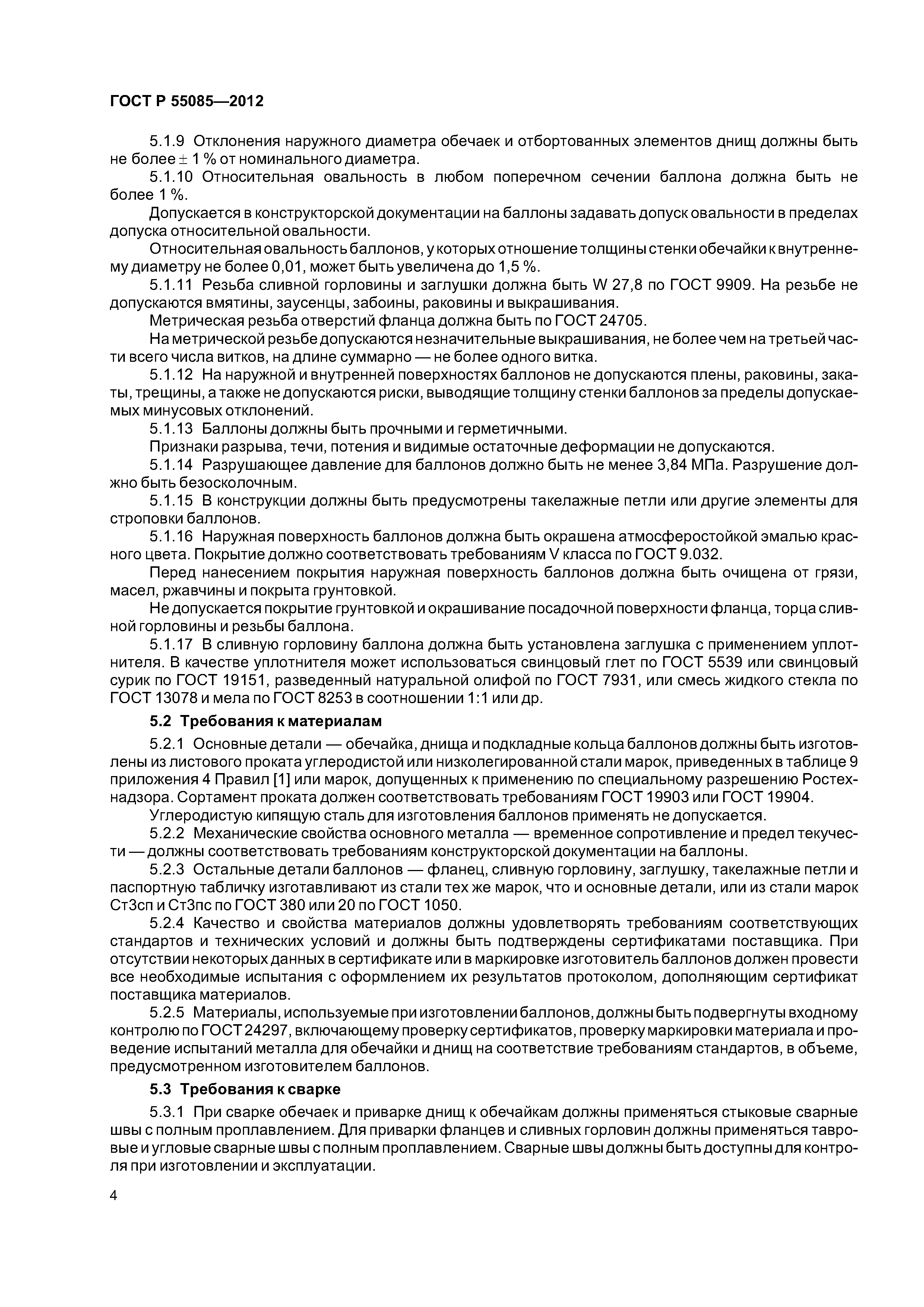

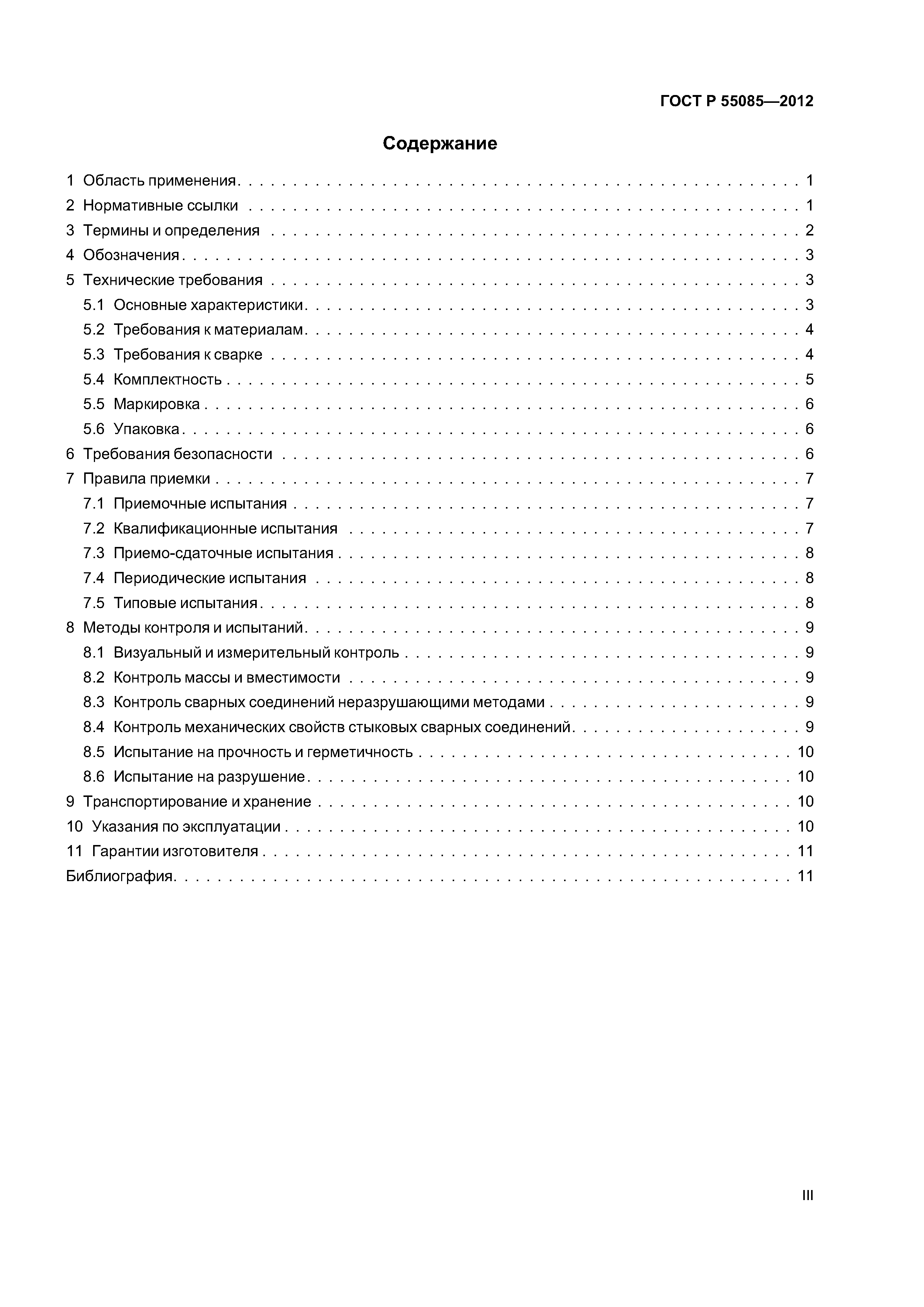

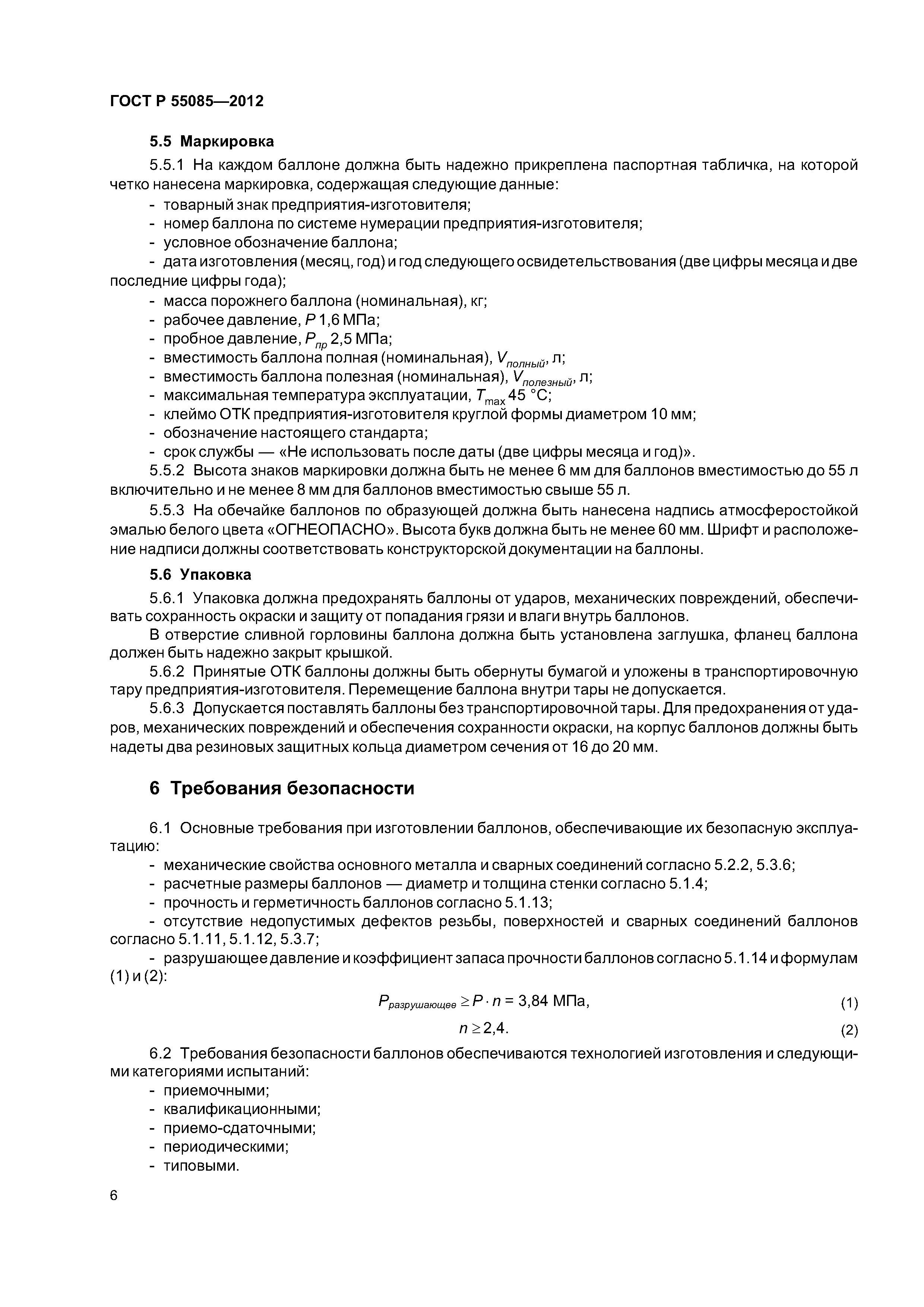

Оглавление:	1 Область применения 2 Нормативные ссылки 3 Термины и определения 4 Обозначения 5 Технические требования    5.1 Основные характеристики    5.2 Требования к материалам    5.3 Требования к сварке    5.4 Комплектность    5.5 Маркировка    5.6 Упаковка 6 Требования безопасности 7 Правила приемки    7.1 Приемочные испытания    7.2 Квалификационные испытания    7.3 Приемо-сдаточные испытания    7.4 Периодические испытания    7.5 Типовые испытания 8 Методы контроля и испытаний    8.1 Визуальный и измерительный контроль    8.2 Контроль массы и вместимости    8.3 Контроль сварных соединений неразрушающими методами    8.4 Контроль механических свойств стыковых сварных соединений    8.5 Испытание на прочность и герметичность    8.6 Испытание на разрушение 9 Транспортирование и хранение 10 Указания по эксплуатации 11 Гарантии изготовителя Библиография

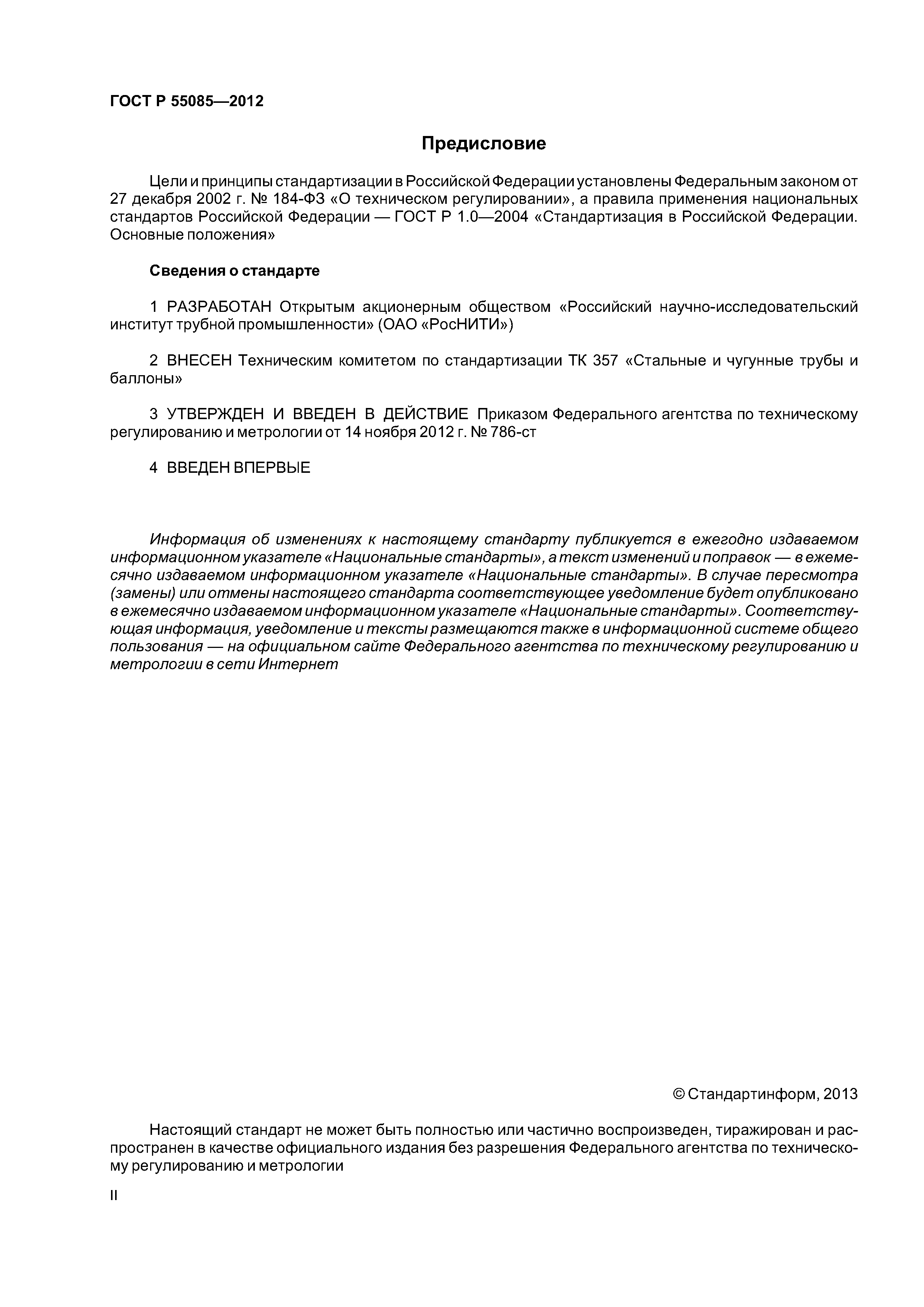

Разработан:	ОАО РосНИТИ
Утверждён:	14.11.2012 Федеральное агентство по техническому регулированию и метрологии (786-ст)
Издан:	Стандартинформ (2013 г. )
Расположен в:	Техническая документация Электроэнергия ГИДРАВЛИЧЕСКИЕ И ПНЕВМАТИЧЕСКИЕ СИСТЕМЫ И КОМПОНЕНТЫ ОБЩЕГО НАЗНАЧЕНИЯ Резервуары для хранения жидкостей и газов Сосуды под давлением, газовые баллоны Экология ГИДРАВЛИЧЕСКИЕ И ПНЕВМАТИЧЕСКИЕ СИСТЕМЫ И КОМПОНЕНТЫ ОБЩЕГО НАЗНАЧЕНИЯ Резервуары для хранения жидкостей и газов Сосуды под давлением, газовые баллоны Строительство Стандарты Другие государственные стандарты, применяемые в строительстве Гидравлические и пневматические системы и компоненты общего назначения

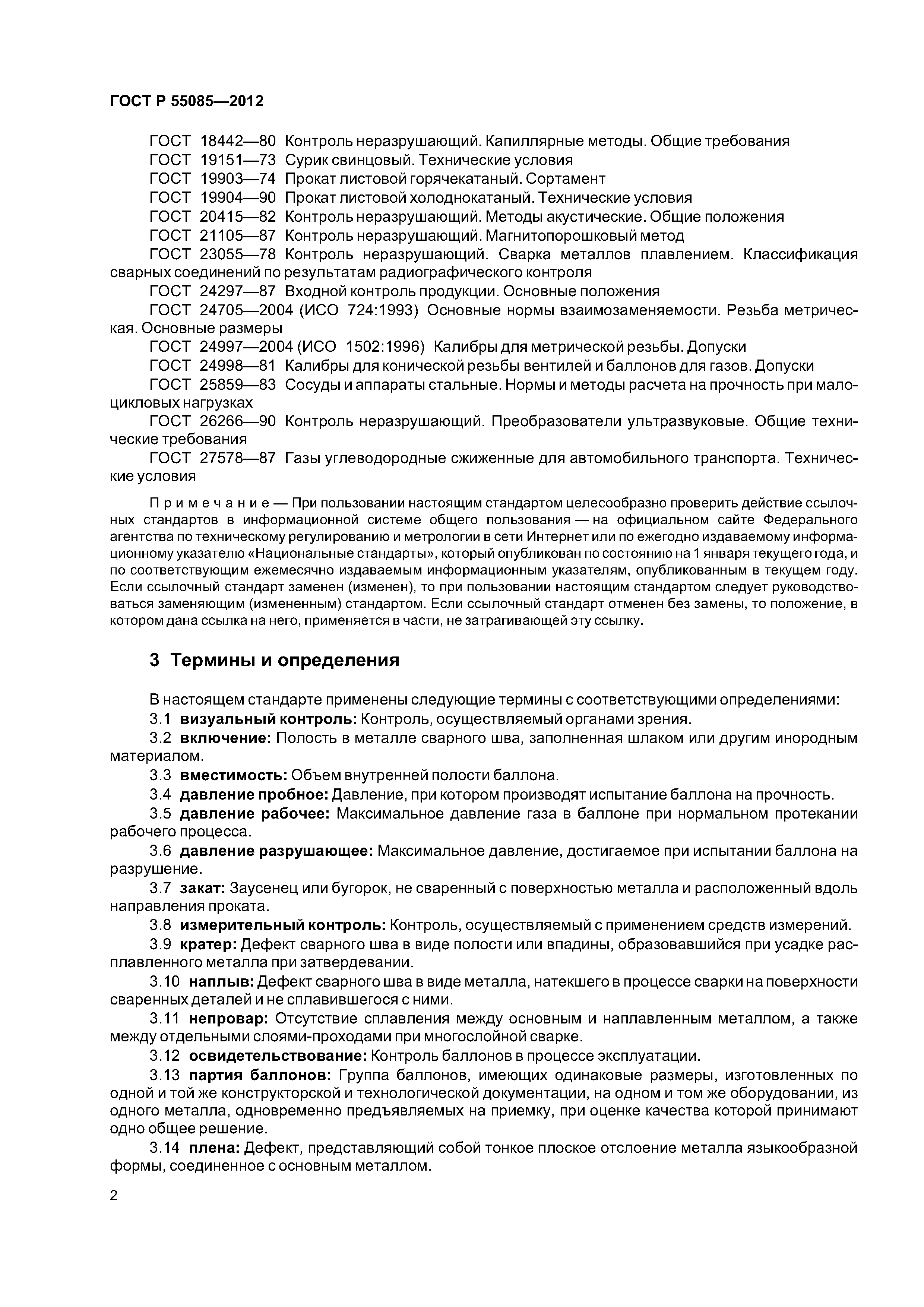

Нормативные ссылки:	ГОСТ 1050-88 «Прокат сортовой, калиброванный, со специальной отделкой поверхности из углеродистой качественной конструкционной стали. Общие технические условия» ГОСТ 3242-79 «Соединения сварные. Методы контроля качества» ГОСТ 6996-66 «Сварные соединения. Методы определения механических свойств» ГОСТ 7512-82 «Контроль неразрушающий. Соединения сварные. Радиографический метод» ГОСТ 19903-74 «Прокат листовой горячекатаный. Сортамент» ГОСТ 19904-90 «Прокат листовой холоднокатаный. Сортамент» ГОСТ 15150-69 «Машины, приборы и другие технические изделия. Исполнения для различных климатических районов. Категории, условия эксплуатации, хранения и транспортирования в части воздействия климатических факторов внешней среды» ГОСТ 7931-76 «Олифа натуральная. Технические условия» ГОСТ 18442-80 «Контроль неразрушающий. Капиллярные методы. Общие требования» ГОСТ 24297-87 «Входной контроль продукции. Основные положения» ГОСТ 9.032-74 «Единая система защиты от коррозии и старения. Покрытия лакокрасочные. Группы, технические требования и обозначения» ГОСТ 15.309-98 «Система разработки и постановки продукции на производство. Испытания и приемка выпускаемой продукции. Основные положения» ГОСТ 13078-81 «Стекло натриевое жидкое. Технические условия» ГОСТ 14249-89 «Сосуды и аппараты. Нормы и методы расчета на прочность» ГОСТ 23055-78 «Контроль неразрушающий. Сварка металлов плавлением. Классификация сварных соединений по результатам радиографического контроля» ГОСТ 21105-87 «Контроль неразрушающий. Магнитопорошковый метод» ГОСТ 25859-83 «Сосуды и аппараты стальные. Нормы и методы расчета на прочность при малоцикловых нагрузках» ГОСТ Р 15.201-2000 «Система разработки и постановки продукции на производство. Продукция производственно-технического назначения. Порядок разработки и постановки продукции на производство» ГОСТ 17410-78 «Контроль неразрушающий. Трубы металлические бесшовные цилиндрические. Методы ультразвуковой дефектоскопии» ГОСТ 19151-73 «Сурик свинцовый. Технические условия» ГОСТ 2016-86 «Калибры резьбовые. Технические условия» ГОСТ 20415-82 «Контроль неразрушающий. Методы акустические. Общие положения» ГОСТ 24998-81 «Калибры для конической резьбы вентилей и баллонов для газов. Допуски» ГОСТ 26266-90 «Контроль неразрушающий. Преобразователи ультразвуковые. Общие технические требования» ГОСТ 27578-87 «Газы углеводородные сжиженные для автомобильного транспорта. Технические условия» ГОСТ 5539-73 «Глет свинцовый. Технические условия» ГОСТ 8253-79 «Мел химически осажденный. Технические условия» ГОСТ 9909-81 «Основные нормы взаимозаменяемости. Резьба коническая вентилей и баллонов для газов» ГОСТ 24705-2004 «Основные нормы взаимозаменяемости. Резьба метрическая. Основные размеры» ГОСТ 24997-2004 «Калибры для метрической резьбы. Допуски» ГОСТ 380-2005 «Сталь углеродистая обыкновенного качества. Марки»
